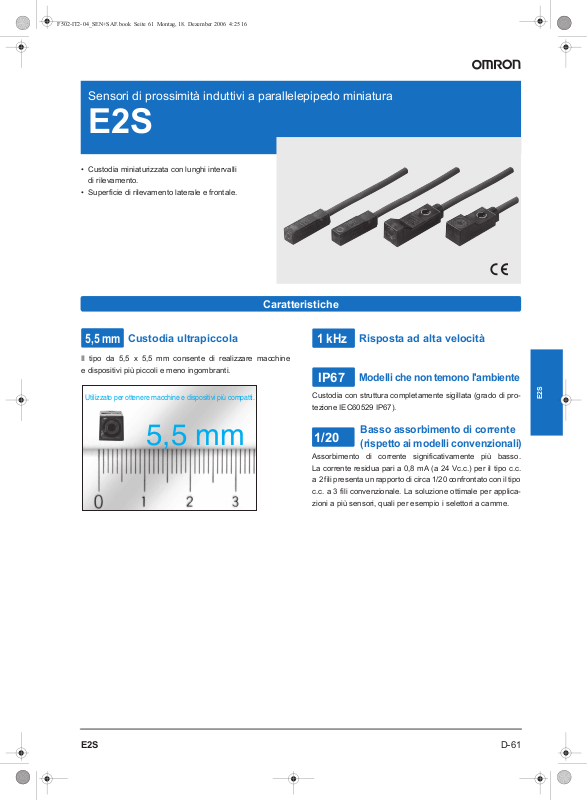

Sensori di prossimità induttivi a parallelepipedo miniatura
E2S
• Custodia miniaturizzata con lunghi intervalli
di rilevamento.
• Superficie di rilevamento laterale e frontale.
Caratteristiche
5,5 mm
Il tipo da 5,5 x 5,5 mm consente di realizzare macchine
e dispositivi più piccoli e meno ingombranti.
Utilizzato per ottenere macchine e dispositivi più compatti.
Custodia ultrapiccola
5,5 mm
1 kHz
IP67
Custodia con struttura completamente sigillata (grado di protezione IEC60529 IP67).
1/20
Assorbimento di corrente significativamente più basso.
La corrente residua pari a 0,8 mA (a 24 Vc.c.) per il tipo c.c.
a 2 fili presenta un rapporto di circa 1/20 confrontato con il tipo
c.c. a 3 fili convenzionale. La soluzione ottimale per applicazioni a più sensori, quali per esempio i selettori a camme.
Risposta ad alta velocità
Modelli che non temono l'ambiente
Basso assorbimento di corrente
(rispetto ai modelli convenzionali
E2S
D-61E2S
Modelli disponibili
Sensori
Modelli in c.c. a 2 fili
Aspetto
Non schermato
* Sono disponibili modelli con diverse frequenze di risposta (solo NA) con numeri di modello E2S-###B, ad esempio E2S-W11B.
Superficie
di rilevamento
Frontale E2S-W11* E2S-W12
Laterale
Frontale
Laterale
Distanza di rilevamento
1,6 mm
2,5 mm
NA NC
E2S-Q11* E2S-Q12
E2S-W21* E2S-W22
E2S-Q21* E2S-Q22
Modelli in c.c. a 3 fili
Aspetto
Non schermato
* Sono disponibili modelli con diverse frequenze di risposta (solo NA) con numeri di modello E2S-###B, ad esempio E2S-W11B.
Superficie
di rilevamento
Frontale
Laterale
Frontale
Laterale
Frontale
Laterale
Frontale
Laterale
Distanza di rilevamento
1,6 mm
2,5 mm
1,6 mm
2,5 mm
Tipo di
uscita
NPN
PNP
Modello
Uscita
NA NC
E2S-W13* E2S-W14
E2S-Q13* E2S-Q14
E2S-W23* E2S-W24
E2S-Q23* E2S-Q24
E2S-W15* E2S-W16
E2S-Q15* E2S-Q16
E2S-W25* E2S-W26
E2S-Q25* E2S-Q26
Modello
Uscita
Accessori (disponibili a richiesta)
Staffe di montaggio
Aspetto Modello Quantità Note
Y92E-C1R6
Y92E-C2R5
Y92E-D1R6 ---
Y92E-D2R5 ---
Fornita con E2S-#1
Fornita con E2S-#2
1
Legenda del codice modello
E2S- # # # #
ABCDE
A Serie a parallelepipedo
miniatura
B Direzione di rilevamento
W: Rilevamento frontale
Q: Rilevamento laterale
C Dimensioni oggetto e distanza
di rilevamento
(oggetto standard rilevato)
1: 5,5 x 5,5 mm, 1,6 mm (ferro)
2: 8 x 8 mm, 2,5 mm (ferro)
##
##
D Uscita
1: NO a 2 fili c.c.
2: NC a 2 fili c.c.
3: NO NPN a 3 fili c.c.
4: NC NPN a 3 fili c.c.
5: NO PNP a 3 fili c.c.
6: NC PNP a 3 fili c.c.
E Frequenza di risposta
diversa
Omessa: standard
B: frequenza di risposta
diversa
D-62 Sensori di prossimità
Caratteristiche
Modelli in c.c. a 2 fili
Modello
Superficie
di rilevamento
Distanza di rilevamento
Distanza di impostazione
Isteresi 10% max.
Oggetto rilevato Metallo ferroso (la sensibilità si riduce con metalli non ferrosi)
Oggetto standard
rilevato
Frequenza
di azionamento
Tensione di alimenta-
zione nominale
(tensione di esercizio)
Corrente residua
Capacità
Uscita di
controllo
Spie
Uscita
(con oggetto rilevato
in avvicinamento)
* Le frequenze di azionamento per la commutazione in c.c. sono valori medi misurati nelle condizioni in cui la distanza tra ogni oggetto rilevato è doppia rispetto alle
dimensioni dell'oggetto rilevato e la distanza di rilevamento impostata è pari alla metà della distanza di rilevamento massima.
di commutazione
Tensione
residua
Frontale Laterale Frontale Laterale
1,6 mm ±10% 2,5 mm ±15%
0 … 1,2 mm
Ferro, 12 x 12 x 1 mm Ferro, 15 x 15 x 1 mm
1 kHz min.
12 ... 24 Vc.c. (10 ... 30 Vc.c.), ondulazione residua (p-p): 10% max.
0,8 mA max.
3 ... 50 mA c.c. max.
3 V max. (corrente di carico di 50 mA e cavo da 1 m)
##1: spia di funzionamento (LED rosso), spia di impostazione (LED verde)
##2: spia di funzionamento (LED rosso)
##1: NA
##2: NC
E2S-W11
E2S-W12
E2S-Q11
E2S-Q12
E2S-W21
E2S-W22
0 … 1,9 mm
E2S-Q21
E2S-Q22
E2S
Modelli in c.c. a 3 fili
Modello
Superficie
di rilevamento
Distanza di rilevamento
Distanza di impostazione
Isteresi 10% max.
Oggetto rilevato Metallo ferroso
Oggetto standard
rilevato
Frequenza
di azionamento
Tensione di alimenta-
zione nominale (tensione di esercizio)
Corrente residua 13 mA max. (24 Vc.c., senza carico)
Capacità
Uscita di
controllo
Spie Spia di funzionamento (arancione)
Uscita
(con oggetto rilevato
in avvicinamento)
* Le frequenze di azionamento per la commutazione in c.c. sono valori medi misurati nelle condizioni in cui la distanza tra ogni oggetto rilevato è doppia rispetto alle
dimensioni dell'oggetto rilevato e la distanza di rilevamento impostata è pari alla metà della distanza di rilevamento massima.
di commutazione
Tensione
residua
E2S-W13
E2S-W14
Frontale Laterale Frontale Laterale Frontale Laterale Frontale Laterale
1,6 mm ±10% 2,5 mm ±15% 1,6 mm ±10% 2,5 mm ±15%
0 … 1,2 mm
Ferro, 12 x 12 x 1 mm Ferro, 15 x 15 x 1 mm Ferro, 12 x 12 x 1 mm Ferro, 15 x 15 x 1 mm
1 kHz min.
12 ... 24 Vc.c. (10 ... 30 Vc.c.), ondulazione residua (p-p): 10% max.
NPN a collettore aperto, 100 mA max. (30 Vc.c. max.) PNP a collettore aperto, 50 mA max. (30 Vc.c. max.)
1 V max. (corrente di carico di 50 mA e cavo da 1 m)
##3: NA
##4: NC
E2S-Q13
E2S-Q14
E2S-W23
E2S-W24
0 … 1,9 mm 0 … 1,2 mm 0 … 1,9 mm
E2S-Q23
E2S-Q24
E2S-W15
E2S-W16
##5: NA
##6: NC
E2S-Q15
E2S-Q16
E2S-W25
E2S-W26
E2S-Q25
E2S-Q26
D-63E2S
