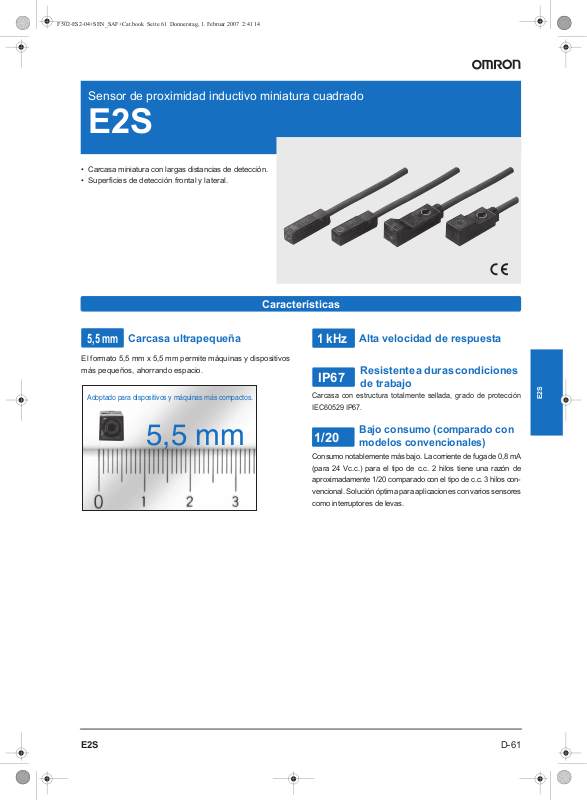

Omron E2S DATASHEET [es]
Sensor de proximidad inductivo miniatura cuadrado
E2S
• Carcasa miniatura con largas distancias de detección.
• Superficies de detección frontal y lateral.
Características
5,5 mm
El formato 5,5 mm x 5,5 mm permite máquinas y dispositivos
más pequeños, ahorrando espacio.
Adoptado para dispositivos y máquinas más compactos.
Carcasa ultrapequeña
5,5 mm
1 kHz
IP67
Carcasa con estructura totalmente sellada, grado de protección
IEC60529 IP67.
1/20
Consumo notablemente más bajo. La corriente de fuga de 0,8 mA
(para 24 Vc.c.) para el tipo de c.c. 2 hilos tiene una razón de
aproximadamente 1/20 comparado con el tipo de c.c. 3 hilos convencional. Solución óptima para aplicaciones con varios sensores
como interruptores de levas.
Alta velocidad de respuesta
Resistente a duras condiciones
de trabajo
Bajo consumo (comparado con
modelos convencionales)
E2S
D-61E2S
Modelos disponibles
Sensores
Modelos de c.c. 2 hilos
Forma
No protegido
* Hay modelos con diferentes frecuencias de respuesta (sólo NA). Estos números de modelo tienen el formato E2S-###B (por ejemplo, E2S-W11B)
Superficie
de detección
Cara lateral E2S-W11 * E2S-W12
Cara frontal
Cara lateral
Cara frontal
Distancia de detección
1,6 mm
2,5 mm
NA NC
E2S-Q11 * E2S-Q12
E2S-W21 * E2S-W22
E2S-Q21 * E2S-Q22
Modelos de c.c. 3 hilos
Forma
No protegido
* Hay modelos con diferentes frecuencias de respuesta (sólo NA). Estos números de modelo tienen el formato E2S-###B (por ejemplo, E2S-W11B)
Superficie
de detección
Cara lateral
Cara frontal
Cara lateral
Cara frontal
Cara lateral
Cara frontal
Cara lateral
Cara frontal
Distancia de detección
1,6 mm
2,5 mm
1,6 mm
2,5 mm
Especificaciones
de salida
NPN
PNP
Modelo
Estado de operación
Modelo
Estado de operación
NA NC
E2S-W13 * E2S-W14
E2S-Q13 * E2S-Q14
E2S-W23 * E2S-W24
E2S-Q23 * E2S-Q24
E2S-W15 * E2S-W16
E2S-Q15 * E2S-Q16
E2S-W25 * E2S-W26
E2S-Q25 * E2S-Q26
Accesorios (pedido por separado)
Soportes de montaje
Forma Modelo Cantidad Observaciones
Y92E-C1R6
Y92E-C2R5
Y92E-D1R6 ---
Y92E-D2R5 ---
Proporcionado con E2S-#1
Proporcionado con E2S-#2
1
Descripción
E2S-####
ABCDE
A Serie cuadrado
compacto
B Dirección de detección
W: Detección lateral
Q: Detección frontal
C Tamaño y distancia de detección
(objeto detectable estándar)
1: 5,5 x 5,5 mm, 1,6 mm (hierro)
2: 8 x 8 mm, 2,5 mm (hierro)
##
##
D Salida
1: c.c. 2 hilos NA
2: c.c. 2 hilos NC
3: c.c. 3 hilos NPN NA
4: c.c. 3 hilos NPN NC
5: c.c. 3 hilos PNP NA
6: c.c. 3 hilos PNP NC
E Diferente frecuencia
de respuesta
No: Estándar
B: Diferente frecuencia
de respuesta
D-62 Sensores inductivos
Valores nominales/Especificaciones
Modelos de c.c. 2 hilos
Modelo
Elemento
Superficie de detección
Distancia de detección
Distancia de ajuste
Distancia diferencial
Objetos detectables
Objeto de detección
estándar
Frecuencia de respuesta
Tensión de alimentación
nominal
(tensión de operación)
Corriente de fuga
Capacidad
Salida
de control
Indicadores
Estado de operación
(con el objeto detectable
aproximándose)
* Las frecuencias de respuesta para la conmutación de c.c. son valores medios medidos bajo la condición de que la distancia entre cada objeto detectable sea dos
veces más larga que el tamaño del objeto detectable y la distancia de detección establecida sea la mitad de la distancia de detección máxima.
de conmutación
Tensión
residual
Cara lateral Cara frontal Cara lateral Cara frontal
1,6 mm ±10% 2,5 mm ±15%
0 a 1,2 mm
10% máx.
Metal ferroso (la sensibilidad se reduce con metales no ferrosos)
Hierro, 12 x 12 x 1 mm Hierro, 15 x 15 x 1 mm
1 kHz mín.
de 12 a 24 Vc.c. (de 10 a 30 Vc.c.), rizado (p-p): 10% máx.
0,8 mA máx.
3 a 50 mA c.c. máx.
3 V máx. (bajo corriente de carga de 50 mA con cable de 1 m de longitud)
##1 modelos: Indicador de operación (LED rojo), indicador de ajuste (LED verde)
##2 modelos: Indicador de operación (LED rojo)
##1 modelos: NA
##2 modelos: NC
Modelos de c.c. 3 hilos
Modelo
Elemento
Superficie de detección Cara lateral Cara frontal Cara lateral Cara frontal Cara lateral Cara frontal Cara lateral Cara frontal
Distancia de detección 1,6 mm ±10% 2,5 mm ±15% 1,6 mm ±10% 2,5 mm ±15%
Distancia de ajuste 0 a 1,2 mm 0 a 1,9 mm 0 a 1,2 mm 0 a 1,9 mm
Distancia diferencial 10% máx.
Objetos detectables Metal ferroso
Objeto de detección
estándar
Frecuencia de respuesta 1 kHz mín.
Tensión de alimentación
nominal
(tensión de operación)
Consumo 13 mA máx. (24 Vc.c., sin carga)
Capacidad
Salida
de control
Indicadores Indicador de operación (naranja)
Estado de operación
(con el objeto detectable
aproximándose)
* Las frecuencias de respuesta para la conmutación de c.c. son valores medios medidos bajo la condición de que la distancia entre cada objeto detectable sea dos
veces más larga que el tamaño del objeto detectable y la distancia de detección establecida sea la mitad de la distancia de detección máxima.
de conmutación
Tensión
residual
Hierro, 12 x 12 x 1 mm Hierro, 15 x 15 x 1 mm Hierro, 12 x 12 x 1 mm Hierro, 15 x 15 x 1 mm
de 12 a 24 Vc.c. (de 10 a 30 Vc.c.), rizado (p-p): 10% máx.
Colector abierto NPN 100 mA máx. (30 Vc.c. máx.) Colector abierto PNP 50 mA máx. (30 Vc.c. máx.)
1 V máx. (bajo corriente de carga de 50 mA con cable de 1 m de longitud)
##
##
E2S-W11
E2S-W12
E2S-W13
E2S-W14
3 modelos: NA
4 modelos: NC
E2S-Q13
E2S-Q14
E2S-Q11
E2S-Q12
E2S-W23
E2S-W24
E2S-Q23
E2S-Q24
E2S-W21
E2S-W22
0 a 1,9 mm
E2S-W15
E2S-W16
##
5 modelos: NA
##
6 modelos: NC
E2S-Q15
E2S-Q16
E2S-Q21
E2S-Q22
E2S-W25
E2S-W26
E2S-Q25
E2S-Q26
E2S
D-63E2S
