Steuerung von bis zu 30 Achsen über Hochgeschwindigkeits-Servobus

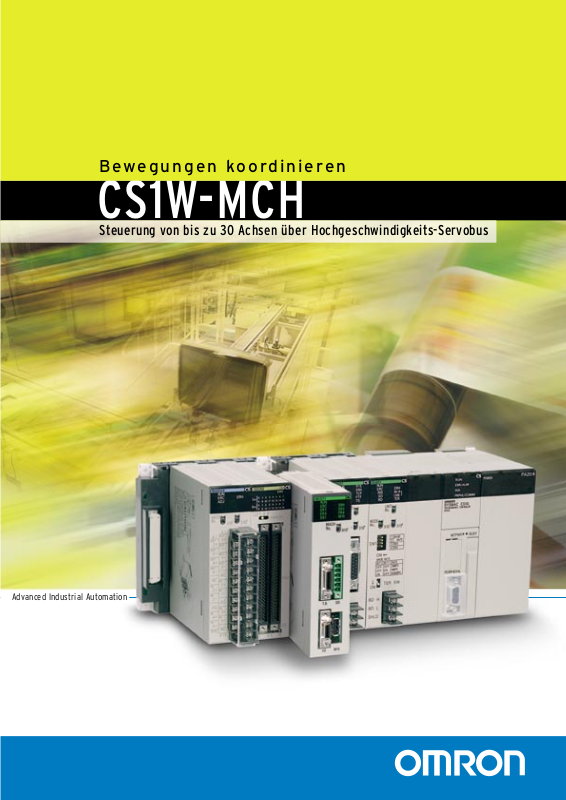

CS1W-MCH
Bewegungen koordinieren
Advanced Industrial Automation
Die neue Motion-Controller-Baugruppe CS1W-MCH von OMRON bietet Herstellern die
Geschwindigkeit, Präzision und Flexibilität, die der Maschinenbau in der heutigen Zeit
verlangt. Diese SPS-basierte Motion-Controller-Baugruppe ermöglicht die Steuerung von
bis zu 30 realen Achsen. Der spezielle Hochgeschwindigkeits-Servobus MechatroLink-II
gewährleistet die verzögerungsfreie Kommunikation zwischen dem Motion-Controller und
den Servoantrieben, und der leistungsfähige Prozessor bewältigt mühelos in jedem
Systemzyklus die vielfältigen Tasks und ihre parallelen Programme.
Bewegungssteuerung über
Multiachsenbus
Die Motion-Controller-Baugruppe CS1W-MCH ist die perfekte
Lösung für die Realisierung jeder komplexen Bewegungssteuerung,
sei es in der Verpackungsindustrie, der Elektronikindustrie, der
Papierverarbeitungsindustrie, der Lebensmittelindustrie, der
Textilindustrie usw. Mit dieser Baugruppe lässt sich jede
Multiachsenanwendung realisieren und perfekt in die
Fertigungsstraße integrieren.
MechatroLink-II-Kabel
PC-Anbindung ermöglicht
eine schnelle und einfache
Programmierung und den
Zugriff auf alle Informationen
des Systems.
Die perfekte Lösung für
• Verpackungsindustrie
• Elektronikindustrie
• Papierverarbeitungsindustrie
• Lebensmittelindustrie
• Textilindustrie
Einfaches Informationsmanagement
Die Softwarelösung MCH-Tool von OMRON ermöglicht das
Erstellen von Programmen sowie das Lesen und Schreiben von
Systemparametern, Servoparametern, Positionsdaten und
Kurvenscheibendaten. Auf diese Weise haben Sie zentralen
Zugriff auf das System – alles, was Sie für die Programmierung
und Parametrisierung benötigen, istIhr Notebook und die
Software von OMRON.
Nahtlose Ergänzung der OMNUC W-Serie von OMRON
Die Motion-Controller-Baugruppe CS1W-MCH passt sich nahtlos
in die renommierte OMNUC W-Servofamilie von OMRON ein
und ergänzt diese durch sinnvolle neue Funktionen.
Hochgeschwindigkeits-Servobus MechatroLink-II
Dieser Hochgeschwindigkeits-Servobus erspart die bei herkömmlichen Systemen übliche aufwendige diskrete Verkabelung.
Jedes MechatroLink-II-Kabel ersetzt ca. 15 Leitungen je Achse,
vereinfacht so die Verkabelung und reduziert Kosten und
Zeitaufwand. Dies bedeutet zugleich eine Minimierung des
Aufwands für Wartung und Fehlersuche. Mit seiner 10-MHzTaktung ermöglicht der Hochgeschwindigkeits-Servobus
MechatroLink-II Kommunikationszykluszeiten von 0,5 ms für
4 Achsen bzw. von 4 ms für 30 Achsen und gewährleistet so
eine schnelle und präzise Bewegungssteuerung.
Multitasking
Die Motion-Controller-Baugruppe CS1W-MCH ermöglicht den
simultanen Ablauf von bis zu acht verschiedenen Tasks mit
jeweils bis zu acht parallelen Zweigen. In jedem Systemzyklus
werden sämtliche Zweige aller Tasks ausgeführt.
BASIC-Programmiersprache
Die Erstellung des Bewegungsprogramms erfolgt in einer
leichtverständlichen BASIC-Programmiersprache, was
Entwurf, Installation und Inbetriebnahme desSystems zu
einem Kinderspiel macht. Die Motion-Controller-Baugruppe
CS1W-MCH eignet sich insbesondere für den Einsatz in
Kurvenscheibenanwendungen und das Übersetzen und
Synchronisieren von Achsen.
Funktionsmerkmale
• SPS-basierte Motion-Controller-Baugruppe
• Volldigitale Steuerung von Antrieben über MechatroLink-II
• Steuerung von insgesamt 32 Achsen
• Vereinfachte Verkabelung spart Kosten und Entwurfszeit
• Echtes Multitasking und Parallelverarbeitung
• BASIC: Einfache Programmentwicklung und -änderung
• Zentraler Zugriff auf das gesamte System
• Lineare und zirkulare Interpolation
• Elektronische Achssynchronisierung
• Elektronische Kurvenscheibenprofile
• Ein Druckmarkeneingang je Achse
• Frei programmierbare Ein- und Ausgänge am Controller
• Alle Funktionen der OMNUC W-Servoserie verfügbar

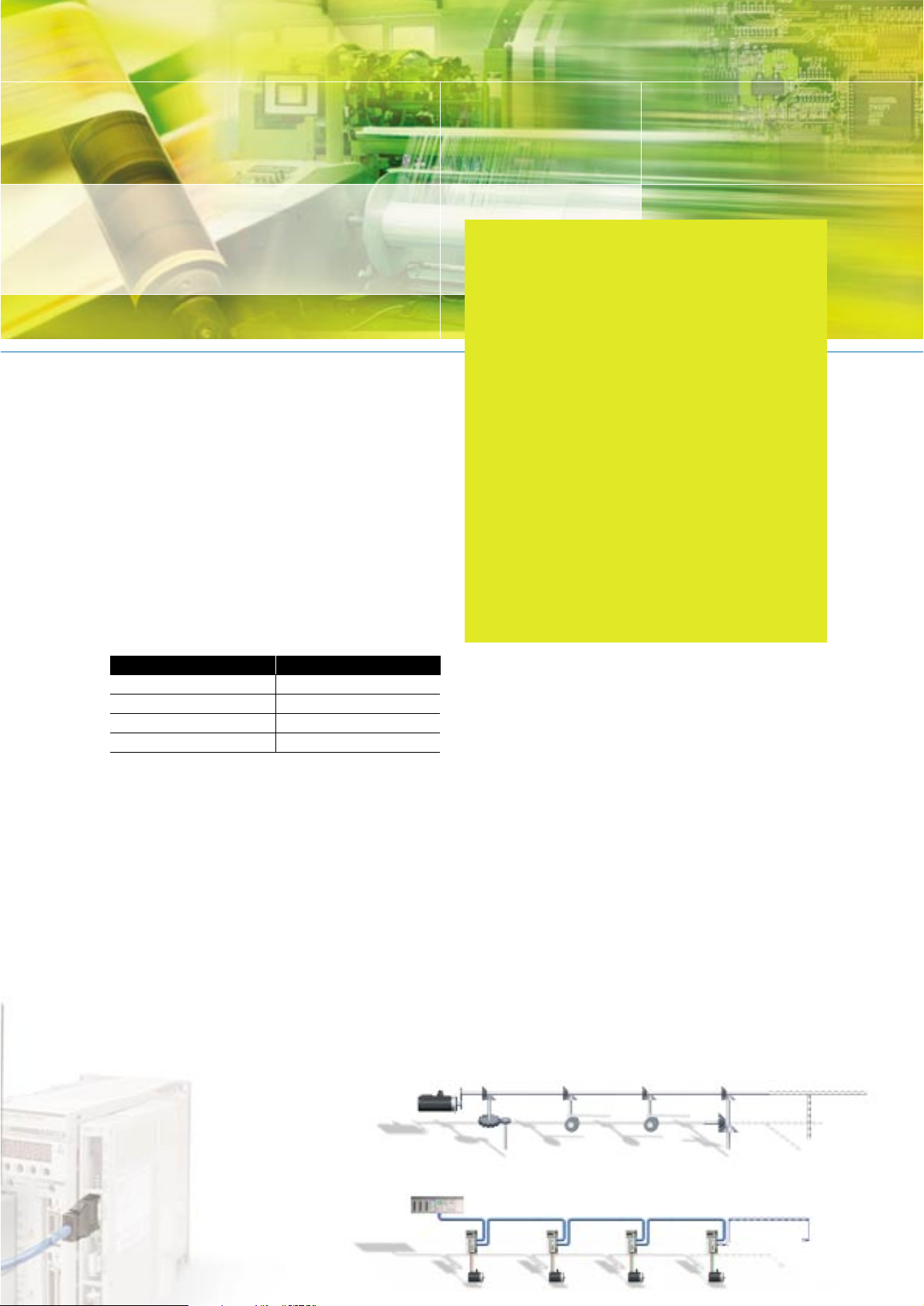

MechatroLink-II – Kommunikationszyklus
Achsenzahl Kommunikationszyklus[ms]
1 bis 4 0,5
5 bis 9 1,0
10 bis 2 12,0
22 bis 30 4,0
Steuerung von
bis zu 30 Achsen
Herkömmliche mechanische Lösung
Getriebe Kurvenscheibe 1 Kurvenscheibe 2 Differentialgetriebe
Flexible elektronische Lösung
Getriebe Kurvenscheibe 1 Kurvenscheibe 2 Differentialgetriebe
