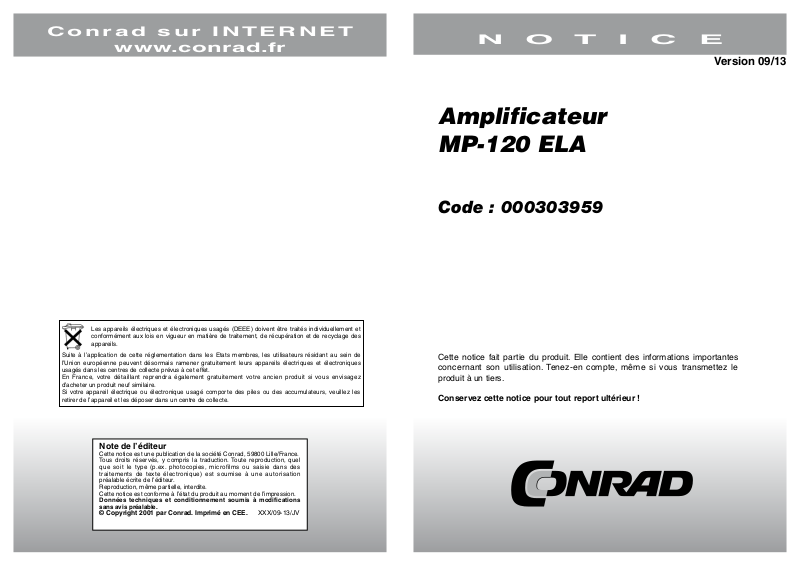

Omnitronic MP-120 ELA User guide [fr]

Con rad su r I NTE RNE T

www.conrad.fr

N O T I C E

Version 09/13

Amplificateur
MP-120 ELA

Code : 000303959

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.

Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques
usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez
d’acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les
retirer de l’appareil et les déposer dans un centre de collecte.

Note de l’éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel
que soit le type (p.ex. photocopies, micro films ou saisi e dans des
traitements de texte élec tron ique ) est soumise à une auto risation
préalable écrite de l’éditeur.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications
sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/09-13/JV

Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.

Conservez cette notice pour tout report ultérieur !

2 15

Si vous avez besoin de pièces de rechange, utilisez uniquement des pièces d’origine. Si le cordon
de l’appareil est endommagé, il doit être remplacé par une personne qualifiée afin d’éviter tout
danger.

Pour toute question complémentaire, adressez-vous à votre revendeur.

ATTENTION !

Protégez l’appareil de l’eau et de l’humidité !
Débranchez l’appareil avant de l’ouvrir !

10. Caractéristiques techniques

MP-60 MP-120

Tension d’alimentation 230 V AC, 50 Hz~

Puissance de sortie 60 WRMS 120 WRMS

Type de sortie 70V, 100V ou 4-16 Ω

Entrée microphone 5 mV, 600 Ω

Entrée de ligne 300 mV, 10 kΩ

Sorties Borne à vis

Gamme de fréquence 80 Hz - 14 kHz

Distorsion 0,5 % (1 kHz)

Rapport signal/bruit 85 dB (ligne), 75 dB (Mic)

Circuit de protection Surtension, court-circuit, retard à l’enclenchement

Affichage Power, Fault, Pegel

Dimensions 483 x 400 x 88 mm

Poids 8,5 kg 9,5 kg

MP-180 MP-250

Tension d’alimentation 230 V AC, 50 Hz~

Puissance de sortie 180 WRMS 250 WRMS

Type de sortie 70V, 100V ou 4-16 Ω

Entrée microphone 5 mV, 600 Ω

Entrée de ligne 300 mV, 10 kΩ

Sorties Borne à vis

Gamme de fréquence 80 Hz - 14 kHz

Distorsion 0,5 % (1 kHz)

Rapport signal/bruit 85 dB (ligne), 75 dB (Mic)

Circuit de protection Surtension, court-circuit, retard à l’enclenchement

Affichage Power, Fault, Pegel

Dimensions 483 x 400 x 92 mm

Poids 10 kg 11,5 kg

Pour votre propre sécurité, veuillez lire attentivement cette notice avant la première mise en service !

Toutes les personnes amenées à manipuler cet appareil, qu’il s’agisse de l’installation, la mise en
service, l’utilisation, la maintenance ou l’entretien, doivent :

- avoir la qualification correspondante

- respecter scrupuleusement cette notice

- considérer la notice comme faisant partie intégrante du produit

- conserver la notice pendant toute la durée de vie de l’appareil

- transmettre cette notice à tout nouveau propriétaire ou utilisateur de l’appareil

- télécharger la dernière version de la notice sur Internet

1. Consignes de sécurité

ATTENTION !

Soyez très vigilant lors de la manipulation du courant électrique du secteur.
La tension du secteur peut provoquer une électrocution mortelle !

Cet appareil a quitté notre usine dans un état irréprochable. Pour le maintenir dans cet état et
garantir une utilisation sans danger, l’utilisateur doit impérativement respecter les consignes de
sécurité et avertissements présentés dans cette notice.

A lire impérativement :

La garantie ne s’applique pas aux dommages résultant d’un non respect de cette notice d’utilisation.
Le fabricant décline toute responsabilité pour les dommages qui pourraient en découler.

Avant la première mise en service, vérifiez que l’appareil n’a subi aucune avarie de transport.
Si vous constatez des dommages sur le câble d’alimentation ou sur le boîtier, ne mettez pas
l’appareil en service et contactez votre revendeur.

L’appareil dispose d’une classe de protection I. La fiche doit être raccordée uniquement à une
prise de terre dont la tension et la fréquence correspondent exactement au type de l’appareil. Une
tension inadaptée ou des prises inadaptées peuvent provoquer une destruction de l’appareil ou
des électrocutions mortelles.

Branchez toujours la fiche en dernier et sans forcer. Veillez à ce que la fiche soit bien insérée.

Ne laissez pas le câble réseau en contact avec d’autres câbles ! Soyez très vigilants lors de
la manipulation de câbles réseau et lors de branchements au secteur. Ne touchez jamais ces
éléments avec des mains humides (risque d’électrocution mortelle) !

Les câbles réseau ne doivent pas être modifiés, pliés, soumis à une charge mécanique ou à une
pression, étirés, chauffés, exposés à la chaleur ou au froid. Un non respect de ces consignes peut
provoquer des dommages sur le câble, un incendie ou des électrocutions mortelles.

14 3
