MCS-1250 MK2 PA AMPLIFIER

6-Zonen-Audio-Verstärker

•6-Zonen-Stereo-Verstärker für MultizonenBeschallungssysteme

•Verbesserte Version mit Touchpad-Einbaucontroller

•2 x 50 W/4 Ohm pro Zone

•Brückenbetrieb mit 100 W/8 Ohm pro Zone möglich

•Effiziente Class-D-Technologie

•6 Stereo-Eingänge erweiterbar auf 18 Stereo-Zonen mit weiteren MCS-1250

•Matrix-Zuordung: Eingangsquellen können allen Kanälen frei zugeordnet werden

•6 Vorverstärkerausgänge für externe Leistungsverstärker

•Bequeme Steuerung per Touchpad-Einbaucontroller oder IR-Fernbedienung

•Inkl. 6 Einbaucontroller mit berührungsempfindlicher Oberfläche (Touchpad), blau hinterleuchtetem LCDisplay und IR-Empfänger

•Jede Zone kann mit dem Einbaucontroller individuell geregelt werden: Audioquelle, Volume, Treble, Bass

•Inkl. Einbauverteiler für bis zu 6 Einbaucontroller

•Inkl. IR-Fernbedienung

•Signaleingänge: 4 x Stereo-Cinch, 2 x 3,5-mm-Klinke und 1 x Toslink für digitale Audiosignale

•Lautsprecheranschluss über Klemmblöcke

•6 Status-LEDs auf der Frontplatte

•Automatische Verstärkungsregelung zuschaltbar für Pegelangleichung der Signalquellen

•Anschlüsse für IR-Sender (Zubehör) zur Reichweitenverlängung der Fernbedienungen der Signalquellen

•RS232-Schnittstelle Ermöglicht wechselseitige Kommunikation mit einer Hausautomation

•Trigger-Eingang zur Stummschaltung

•6 Trigger-Ausgänge zur Schaltung externer Verstärker

•Rackeinbau mit 2 Höheneinheiten

6-Zone Audio Amplifier

•6-zone stereo amplifier for multi-zone PA applications

•Updated version with touch pad wall controller

•12 x 50 W/4 ohms per zone

•Bridge mode with 100 W/8 ohms individually selectable per zone

•Efficient Class D technology

•6 stereo inputs expandable to 18 stereo zones with further units

•Matrix input assignment: input sources are freely assignable to each channel

•6 pre-amp outputs to connect external power amplifiers

•Convenient control via touch pad wall controller or IR remote control

•Incl. 6 wall controllers with touch-sensitive surface (touch pad), LCD with blue backlight and IR receiver

•Wall controller allows selecting the audio source and volume, treble, bass adjustment for each zone individually

•Incl. wall hub for up to 6 wall controllers

•Incl. IR remote control

•Signal inputs: 4 x stereo RCA, 2 x 3.5 mm jack and 1 x Toslink for digital audio signals

•Speaker connection via terminal blocks

•6 zone status indicators on the front panel

•Automatic gain control selectable for level matching of signal sources

•Terminals for IR emitters (accessory) allow extending the IR signals from the remote controls of the signal sources

•RS232 port enables two-way communication with a home automation system

•Trigger input for muting

•6 trigger outputs for switching external amplifiers

•Rack installation with 2 U

Inhaltsverzeichnis

1 EINFÜHRUNG.................................................................................................................................................	4
2 SICHERHEITSHINWEISE...............................................................................................................................	4
3 BESTIMMUNGSGEMÄSSE VERWENDUNG................................................................................................	6
4 BEDIENELEMENTE UND ANSCHLÜSSE.....................................................................................................	8
Frontseite .......................................................................................................................................................	8
Rückseite .......................................................................................................................................................	8
Fernbedienung.............................................................................................................................................	10
Einbaucontroller ...........................................................................................................................................	10
Anschlussbeispiel.........................................................................................................................................	11
Rackeinbau ..................................................................................................................................................	12
Hinweise zu den Lautsprecherausgängen...................................................................................................	12
5 REINIGUNG UND WARTUNG......................................................................................................................	12
6 TECHNISCHE DATEN..................................................................................................................................	13
Zubehör........................................................................................................................................................	13

..............................................................................................................................................................................

Table of Contents

1 INTRODUCTION ...........................................................................................................................................		14
2 SAFETY INSTRUCTIONS ............................................................................................................................		14
3 OPERATING DETERMINATIONS................................................................................................................		16
4 OPERATING ELEMENTS & CONNECTIONS.................................................................................................		18
Front Panel...................................................................................................................................................		18
Rear Panel ...................................................................................................................................................		18

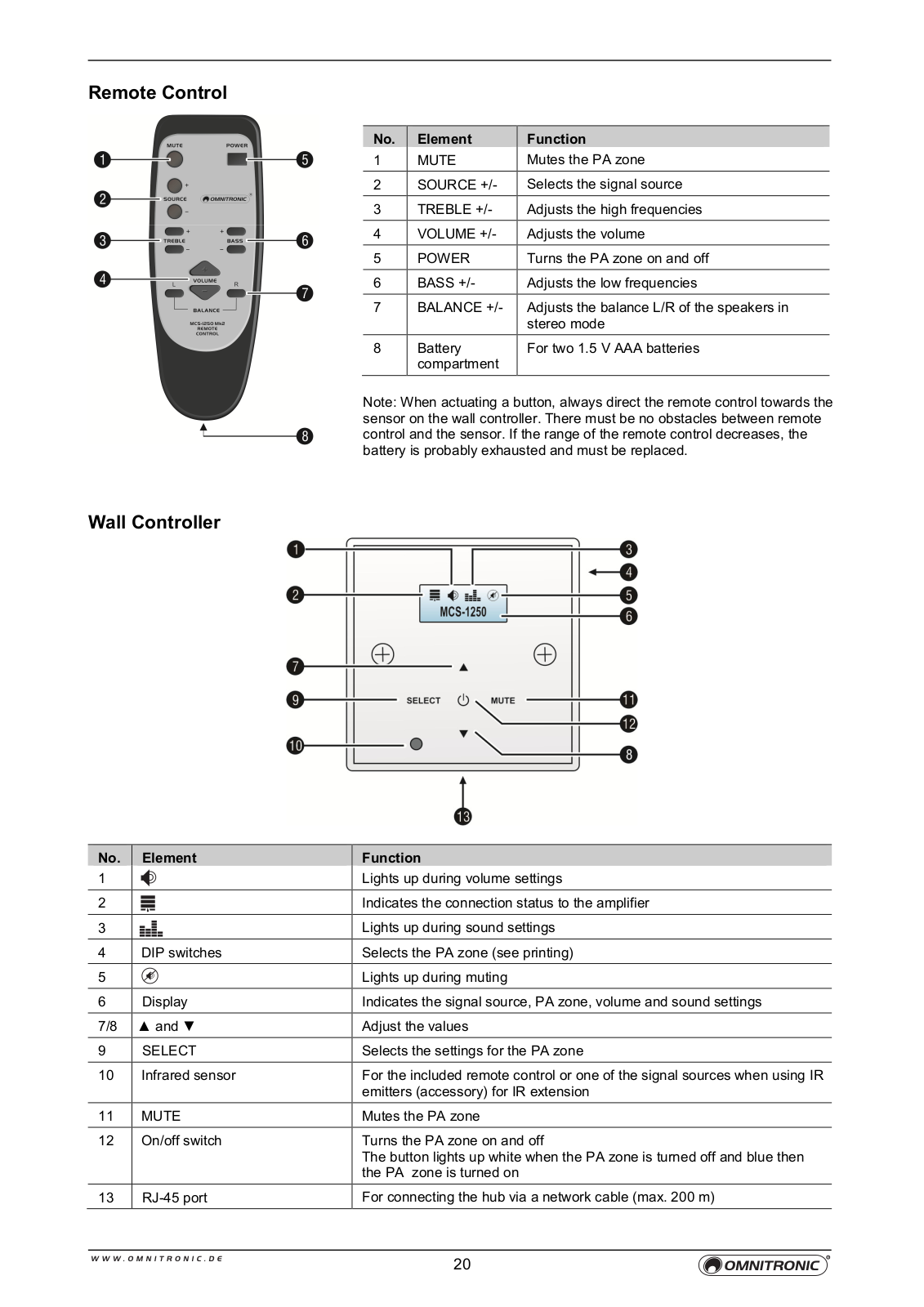

Remote Control............................................................................................................................................		20
Wall Controller..............................................................................................................................................		20
Connection Example....................................................................................................................................		21

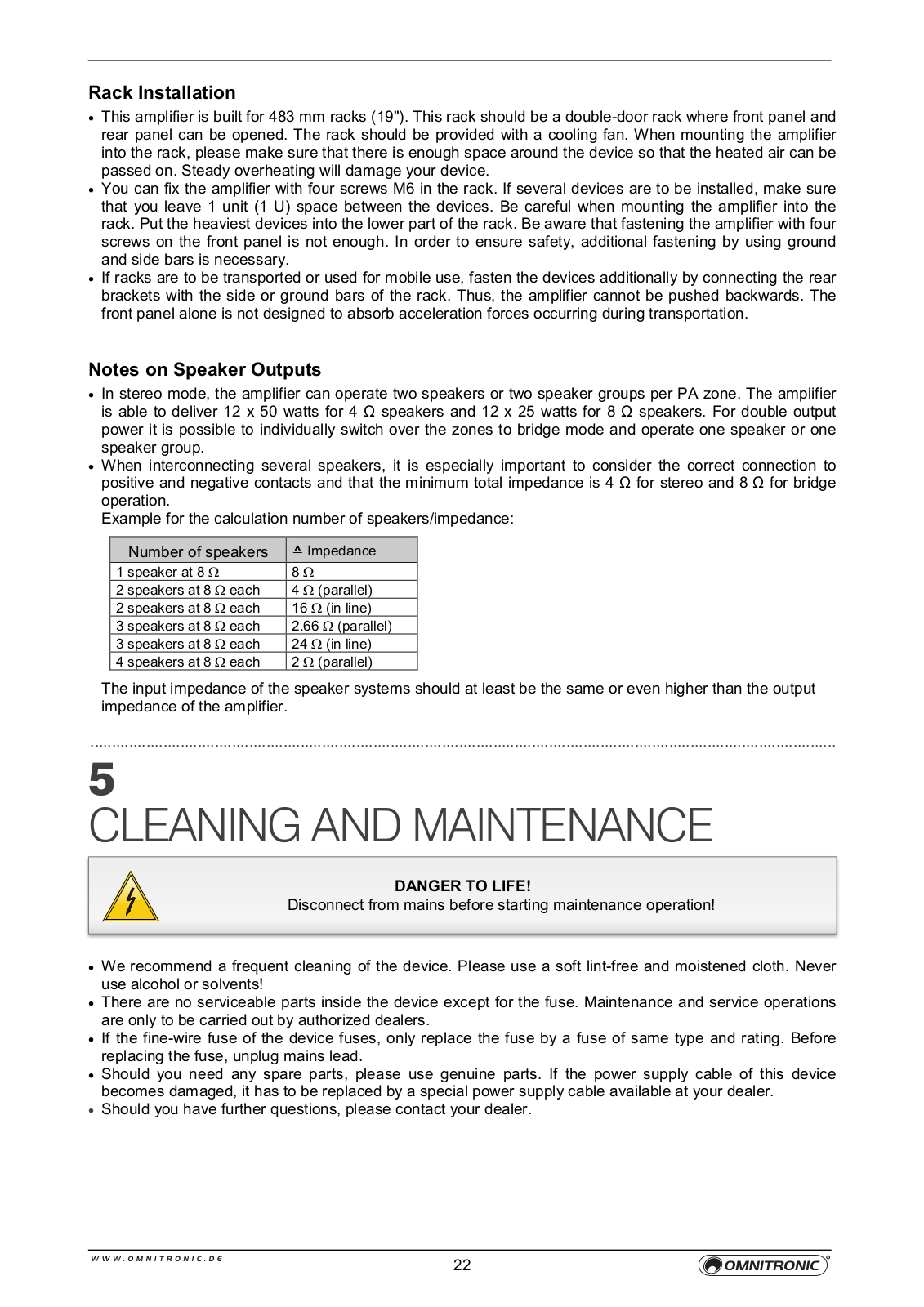

Rack Installation...........................................................................................................................................		22
Notes on Speaker Outputs...........................................................................................................................		22
5 CLEANING AND MAINTENANCE ...............................................................................................................		22

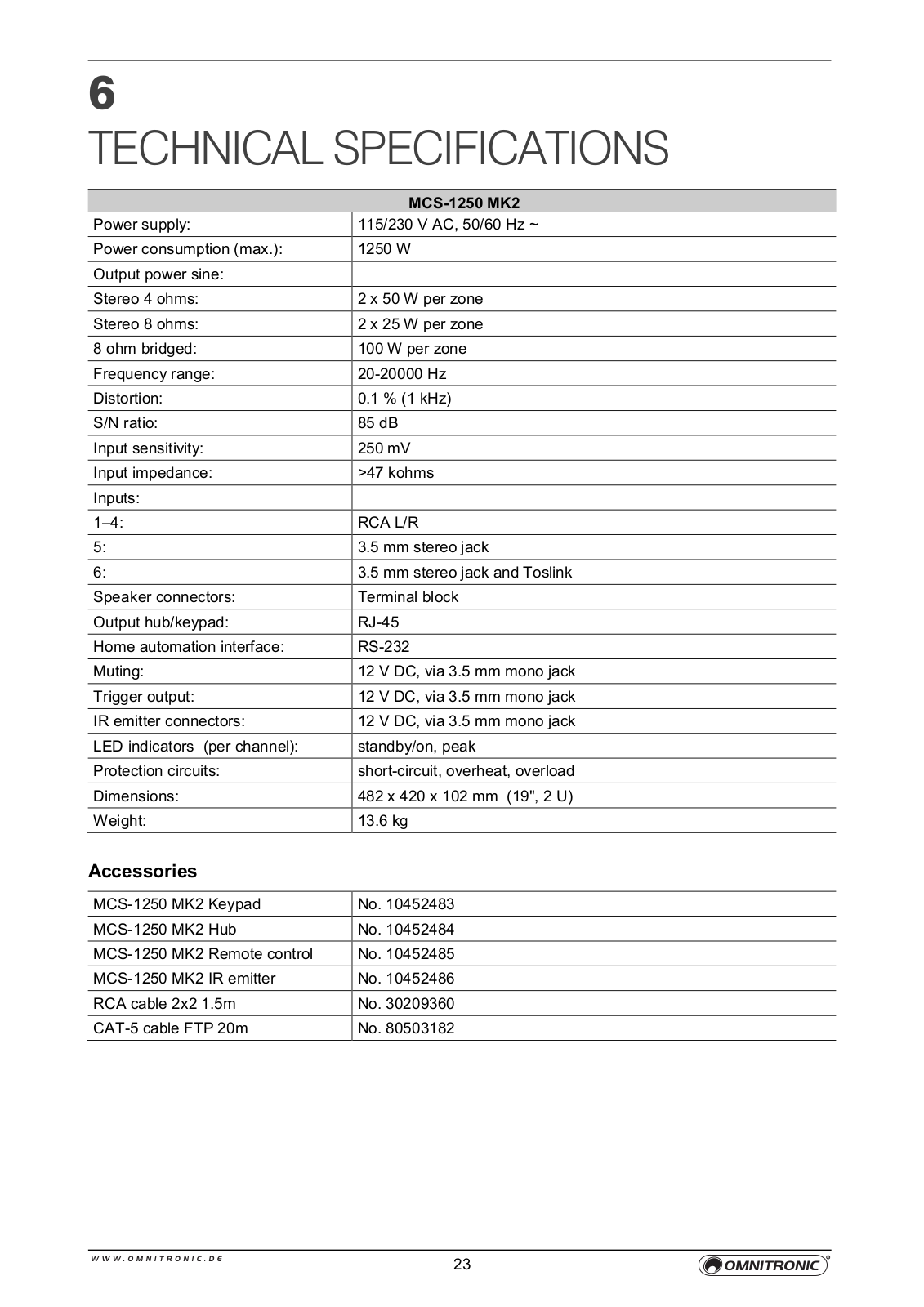

6 TECHNICAL SPECIFICATIONS...................................................................................................................		23
Accessories..................................................................................................................................................		23
>>	Diese Bedienungsanleitung gilt für die Artikelnummer:
>>	This user manual is valid for the article number:
	10452480, 10452483, 10452484, 10452485, 10452486

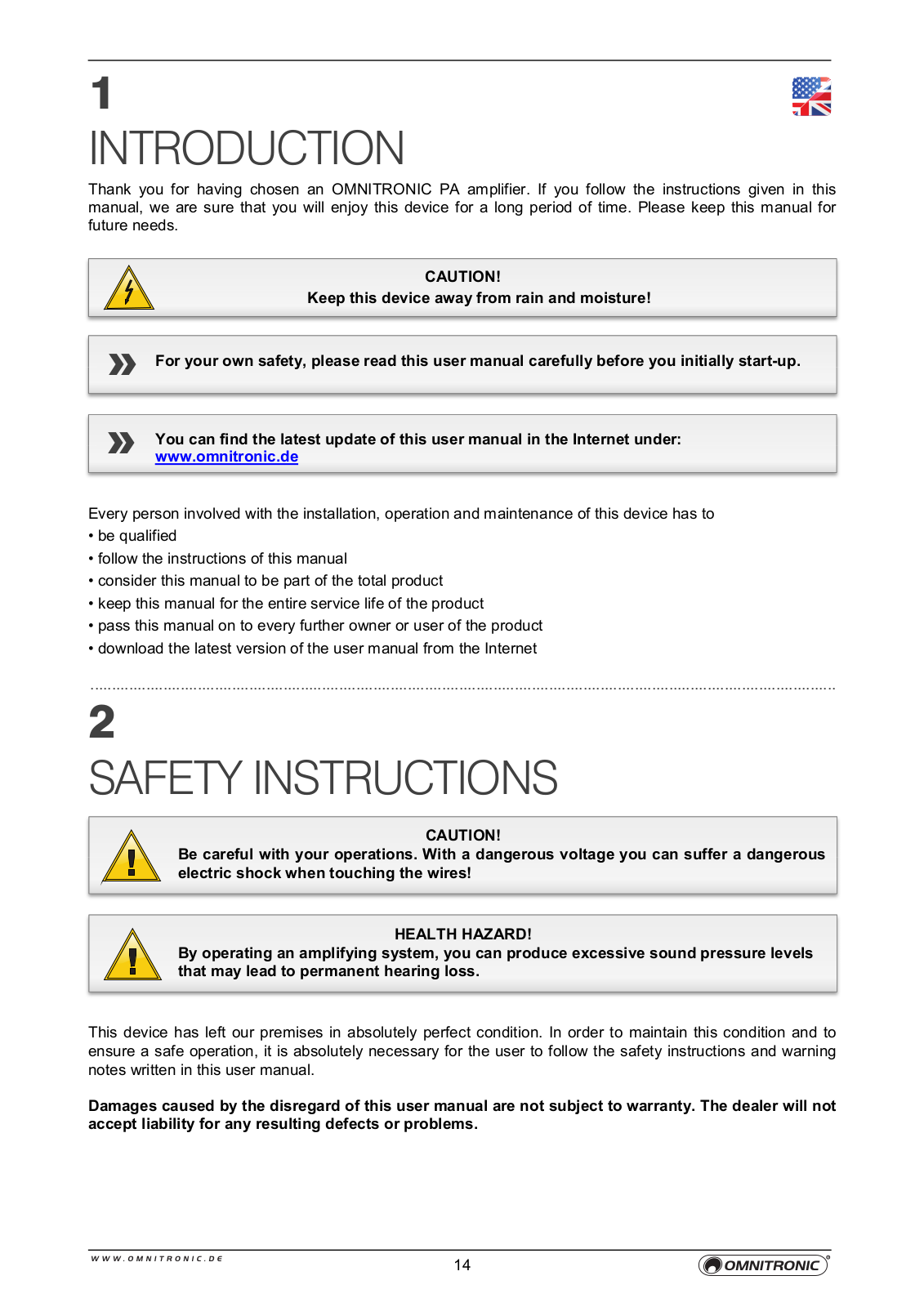

EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen PA-Verstärker von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf.

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungs-

>>anleitung sorgfältig.

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:

>>www.omnitronic.de

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Produkts zu tun haben, müssen

•entsprechend qualifiziert sein

•diese Bedienungsanleitung genau beachten

•die Bedienungsanleitung als Teil des Produkts betrachten

•die Bedienungsanleitung während der Lebensdauer des Produkts behalten

•die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben

•sich die letzte Version der Anleitung im Internet herunter laden

..............................................................................................................................................................................

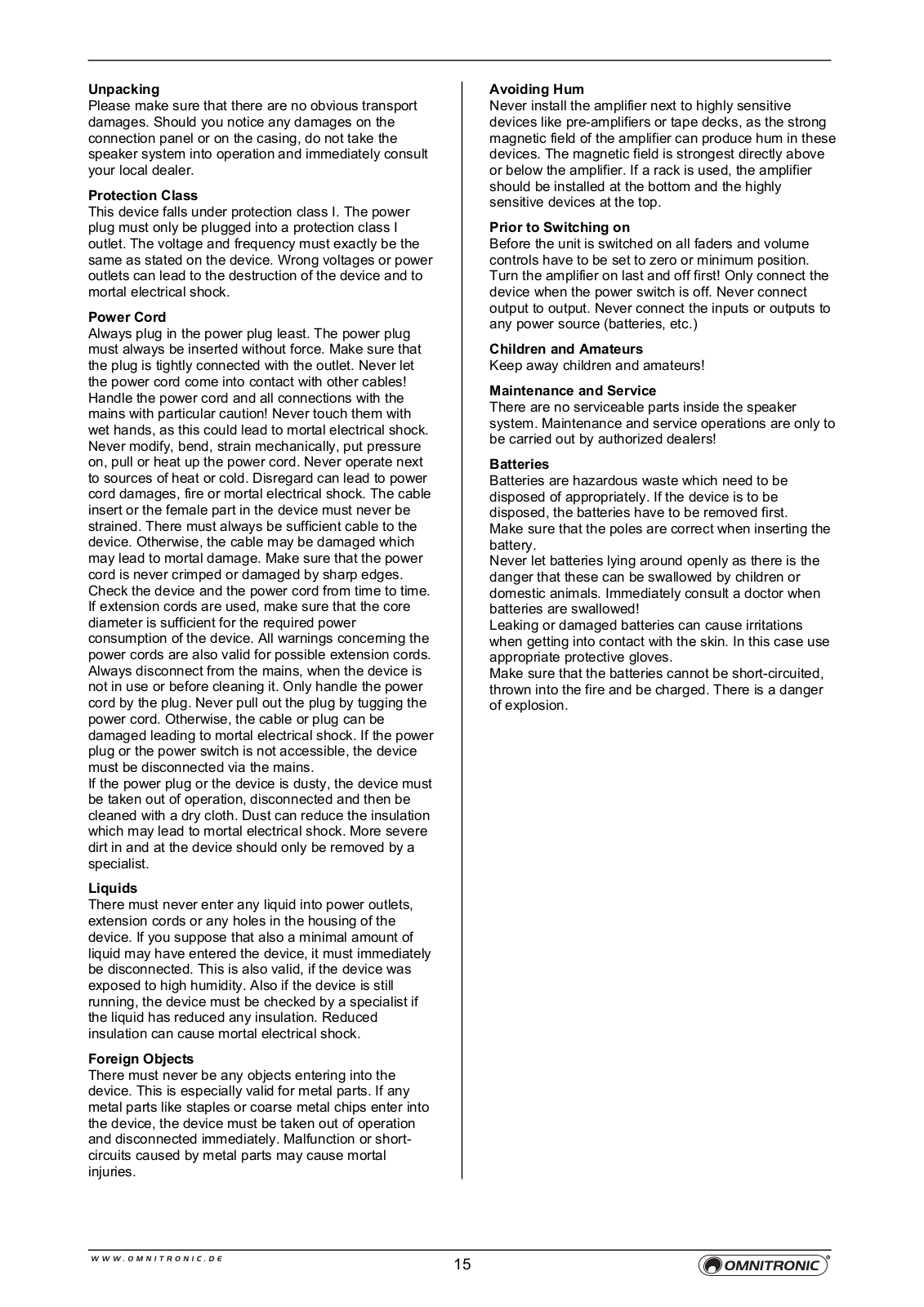

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

GESUNDHEITSRISIKO!

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irreparablen Gehörschäden führen können.

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Inbetriebnahme

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Schutzklasse

Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.

Netzstecker

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers. Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zur Folge haben. Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitzeoder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann. Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Die Endstufe und ihre Zuleitungen sind vor Blitzschlag zu schützen.

Flüssigkeit

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz

getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.

Metallteile

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heftund Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Vermeidung von Brummstörungen

Installieren Sie die Endstufe niemals in der Nähe von hochsensiblen Geräten wie Vorverstärkern oder Kassettendecks, da das starke Magnetfeld der Endstufe bei diesen Geräten Brummstörungen erzeugen kann. Dieses Magnetfeld ist direkt oberund unterhalb der Endstufe am stärksten. Wird ein Rack verwendet, sollte die Endstufe ganz unten und die hochsensiblen Geräte ganz oben installiert werden.

Vor dem Einschalten

Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf Null oder auf Minimum gestellt werden. Endstufen immer zuletzt einschalten und zuerst ausschalten! Schließen Sie das Gerät nur im ausgeschalteten Zustand an! Schließen Sie die Einoder Ausgänge niemals an eine Stromquelle an (Batterie, o.ä.). Vermeiden Sie unter allen Umständen, dass Ausgang mit Ausgang verbunden wird!

Kinder und Laien

Kinder und Laien vom Gerät fern halten.

Wartung und Service

Im Gehäuseinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Batterien

Batterien sind Sondermüll und müssen als solche entsorgt werden. Leere Batterien können Sie fachgerecht im Elektrofachhandel in den dafür vorgesehenen Sammelbehältern entsorgen.

Achten Sie beim Einlegen der Batterien auf die richtige Polung.

Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf! Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Achten Sie darauf, dass die Batterien nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen werden können. Es besteht Explosionsgefahr.

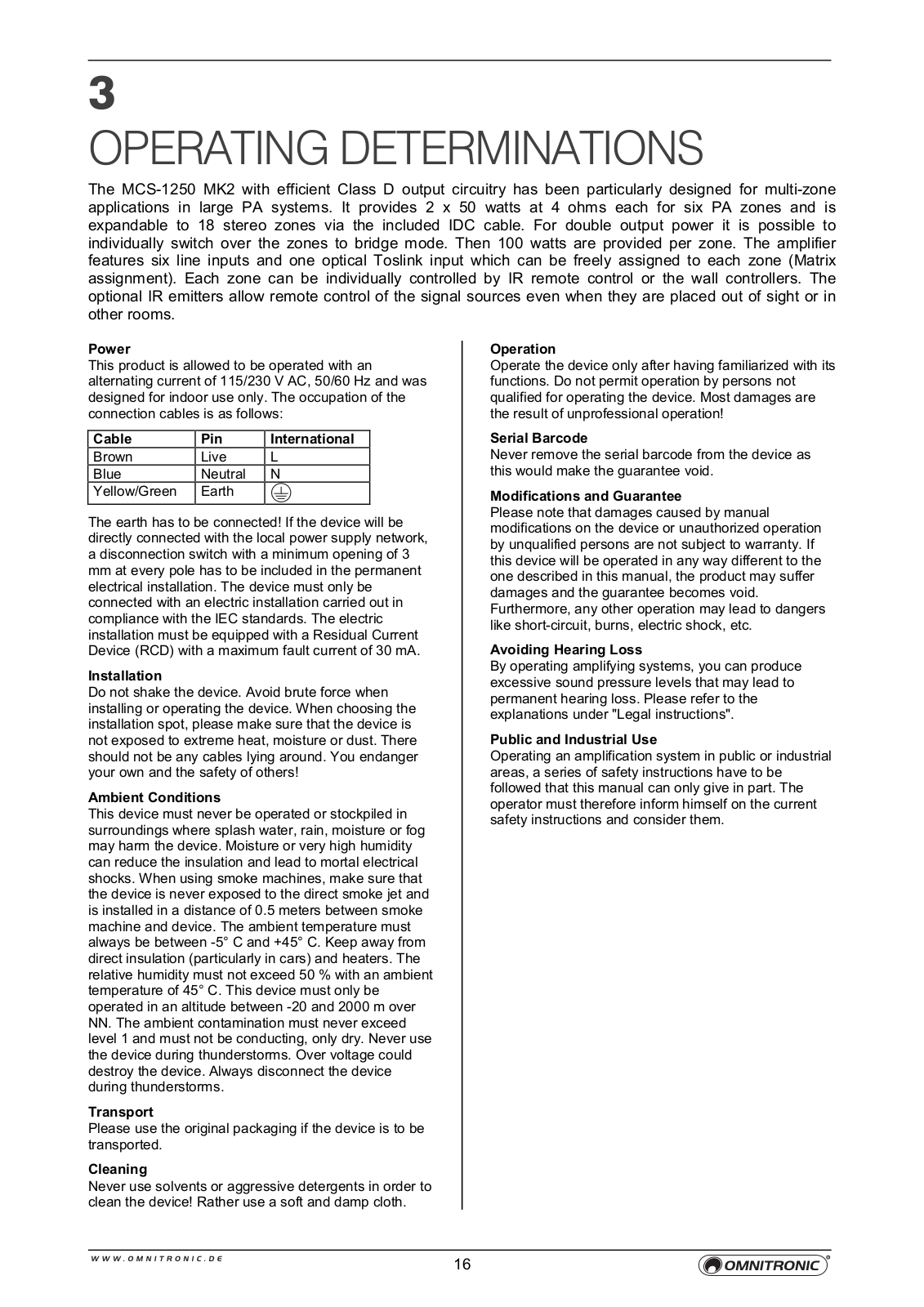

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der MCS-1250 MK2 in effizienter Class-D-Technologie ist speziell für Multizonen-Anwendungen in großen ELA-Beschallungsanlagen konzipiert. Er stellt jeweils 2 x 50 Watt an 4 Ohm für sechs Beschallungszonen zur Verfügung und ist erweiterbar auf bis zu 18 Stereo-Zonen über die mitgelieferten IDC-Kabel. Zur Bereitstellung der doppelten Ausgangsleistung lassen sich die Zonen einzeln auf Brückenbetrieb umschalten. Dann wird eine Leistung von 100 Watt erreicht. Der Verstärker ist mit sechs Line-Eingängen und einem optischen Toslink-Eingang ausgestattet, die allen Zonen frei zugeordnet werden können (MatrixZuordnung). Die Steuerung erfolgt zonenunabhängig per Einbau-Touchpad oder Infrarot-Fernbedienung. Mittels IR-Reichweitenverlängerung (Zubehör) können auch die externen Audioquellen ferngesteuert werden.

Spannungsversorgung

Dieses Produkt ist für den Anschluss an 115/230 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Die Belegung der Anschlussleitungen ist wie folgt:

Leitung	Pin	International
Braun	Außenleiter	L
Blau	Neutralleiter	N
Gelb/Grün	Schutzleiter

Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutz-schalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.

Inbetriebnahme

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme des Gerätes. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Umgebungsbedingungen

Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Der Umgebungsverschmutzungsgrad darf 1 nicht überschreiten: keine oder nur trockene, nichtleitende Verschmutzung! Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).

Transport

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Reinigung

Reinigen Sie die Lautsprecherbox niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

Unsachgemäße Bedienung

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Serienbarcode

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Eigenmächtige Veränderungen und Garantie

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

Vermeidung von Gehörschäden

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden führen können. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise".

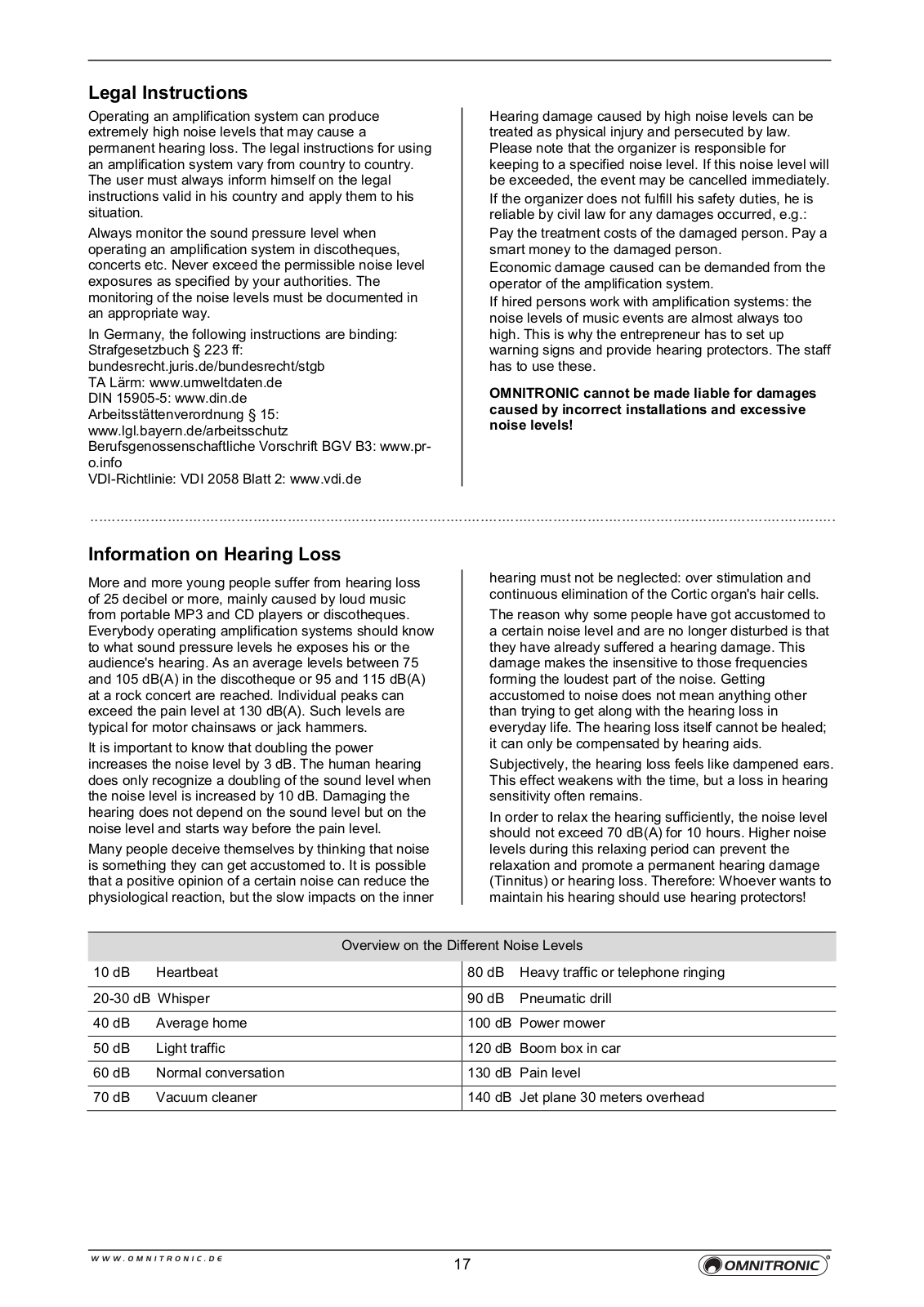

Öffentlicher und gewerblicher Einsatz

Beim Einsatz dieser Endstufe in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!

Rechtliche Hinweise

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden führen können. Nach DIN 15905 Teil 5 hat der Veranstalter die Pflicht, den Pegel zu messen, eine Überschreitung des Grenzwertes zu verhindern und die Messung zu protokollieren.

Bitte beachten Sie für den Themenkomplex "Lärm bei Veranstaltungen" die folgenden Rechtsgrundlagen: Strafgesetzbuch § 223 ff: bundesrecht.juris.de/bundesrecht/stgb

TA Lärm: www.umweltdaten.de DIN 15905-5: www.din.de Arbeitsstättenverordnung § 15: www.lgl.bayern.de/arbeitsschutz

Berufsgenossenschaftliche Vorschrift BGV B3: www.pr- o.info

VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de

Durch hohe Lautstärken hervorgerufene Gehörschädigungen können den Tatbestand der Körperverletzung erfüllen und strafrechtlich verfolgt werden. bitte beachten Sie, dass der Veranstalter für die Einhaltung von bestimmten Lärmpegeln verantwortlich ist. Wird dieser Lärmpegel überschritten, muss evtl. die Veranstaltung abgebrochen werden.

Kommt der Veranstalter seinen Verkehrssicherungspflichten nicht nach, ist er zivilrechtlich für alle dadurch entstehende Schäden haftbar, z. B.:

Die Krankenkasse der Geschädigten kann die Behandlungskosten einklagen.

Der Geschädigte selbst kann auf Schmerzensgeld klagen.

Dadurch entstehende (wirtschaftliche) Schäden können durch eine zivilrechtliche Klage vom Bediener der Anlage eingefordert werden.

Wenn sozialversicherungspflichtig Beschäftigte eine Beschallungsanlage betreiben gilt: Bei Musikveranstaltungen liegt fast immer ein Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen.

Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und übermäßige Lautstärken verursacht werden!

..............................................................................................................................................................................

Kleine Hörkunde

Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend hervorgerufen durch laute Musik von tragbaren MP3Playern und CD-Abspielgeräten oder in der Diskothek.

Wer Musik über Beschallungsanlagen wiedergibt, sollte wissen, welchen Schallpegeln er sein Gehör und das des Publikums aussetzt. Sie erreichen im zeitlichen Mittel ohne weiteres 75 bis 105 dB(A) in der Disco bzw. 95 bis 115 dB(A) bei einem Rockkonzert. Einzelne Pegelspitzen können die Schmerzgrenze überschreiten, die bei 130 dB(A) liegt. Solche Werte sind typisch für den Betrieb einer Motorkettensäge oder eines Presslufthammers. Dabei ist zu beachten, dass eine Verdoppelung der Leistungszufuhr eine Steigerung des Schallpegels um 3 dB bedeutet. Das menschliche Gehör empfindet aber erst eine Steigerung des Schallpegels um 10 dB als eine Verdoppelung der Lautstärke. Die Schädigung des Gehörs hängt aber vom Schallpegel ab und setzt schon lange vor dem Erreichen der Schmerzgrenze ein!

Viele täuschen sich selbst mit der Vorstellung, dass Lärm etwas sei, woran man sich "gewöhne". Dass eine positive Einstellung zu einem bestimmten Geräusch physiologische Reaktionen abschwächen kann, soll nicht bestritten werden. Eine ganz andere Sache ist jedoch die schleichende Wirkung auf das Innenohr:

die Überreizung und allmähliche Auflösung der Haarzellen des Cortischen Organs.

Der Grund, weshalb Menschen nach einer gewissen Belastungszeit Lärm, an den sie sich scheinbar "gewöhnt" haben, nicht mehr als störend empfinden, liegt schlicht darin, dass sie einen Hörschaden erlitten haben. Dieser macht sie unempfindlich für die Frequenzen, die den lautesten Teil des Lärms bilden. "Anpassung" an Lärm kann also nichts anderes bedeuten als den Versuch, mit der durch Lärm verursachten Taubheit im täglichen Leben zurechtzukommen. Die Taubheit selbst ist unheilbar; sie kann durch Hilfsmittel wie z. B. Hörgeräte nur sehr unvollkommen ausgeglichen werden.

Subjektiv wird die Hörverschlechterung so empfunden, als seien die Ohren "in Watte gepackt". Häufig bildet sie sich zwar recht rasch zurück, jedoch bleibt meist eine Einbuße der Hörempfindlichkeit zurück.

Um eine ausreichende Erholung des Gehörs zu gewährleisten, sollte der Lärmpegel während mindestens 10 Stunden nicht über 70 dB(A) steigen. Wesentlich höhere Schalldruckpegel während dieser Ruhepause können die Erholung erschweren und die Bildung einer bleibenden Gehörminderung oder eines Gehörschadens (Tinnitus) begünstigen. Verwenden Sie daher immer einen Gehörschutz!

Übersicht über verschiedene Schallpegel

20 dB	Blätterrascheln	100 dB	Presslufthammer

40 dB	im Wohnraum bei geschlossenem Fenster	110 dB Rock-/Popkonzert (mit einigem Abstand zur Bühne)

60 dB	Unterhaltung	125 dB	startender Düsenjet in 100 m Entfernung

70 dB	Großraumbüro	130 dB	Schmerzgrenze

85 dB	mittlerer Straßenverkehr	140 dB	Düsentriebwerk in 25 Metern Entfernung

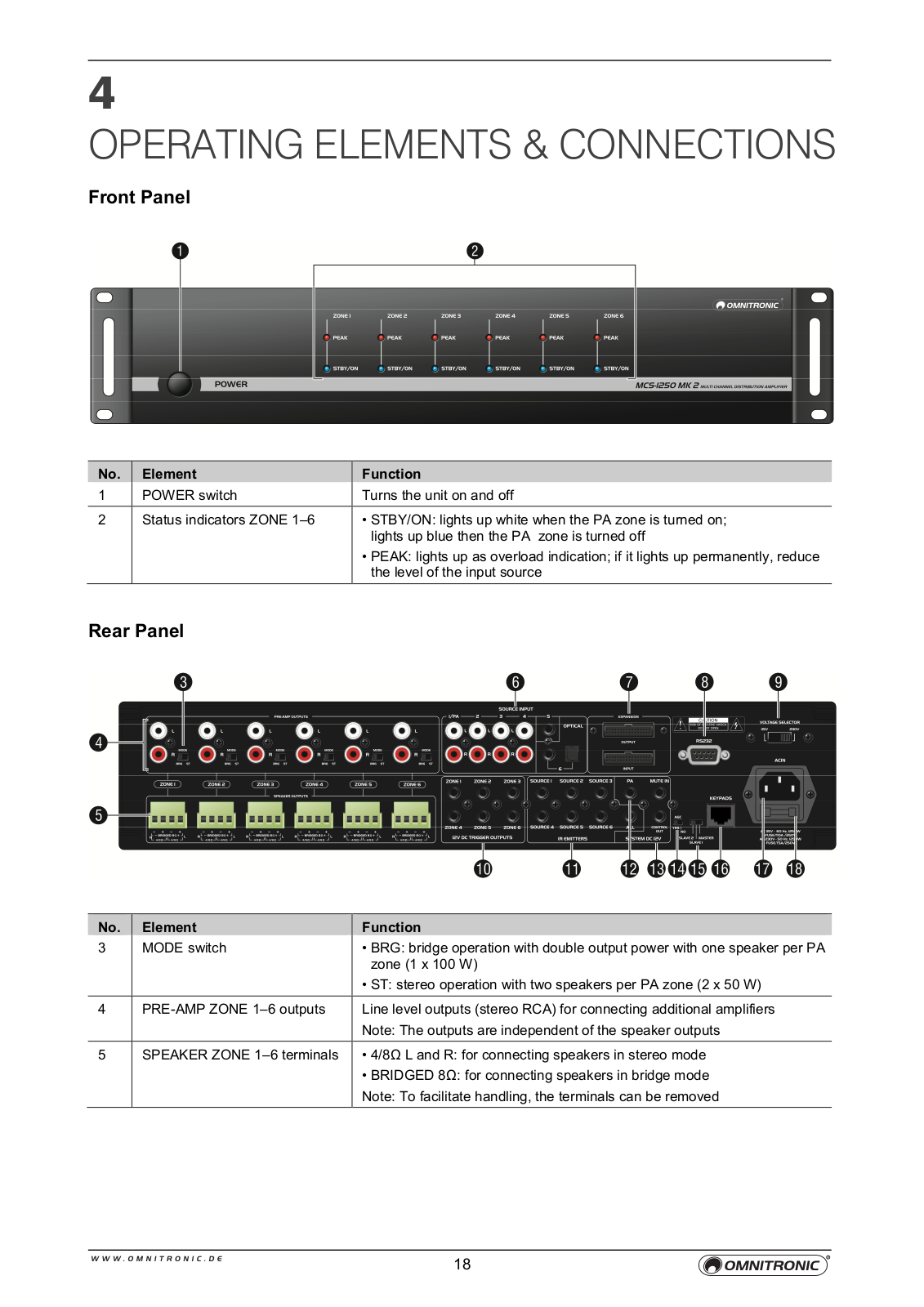

BEDIENELEMENTE UND ANSCHLÜSSE

Frontseite

Nr.	Element	Funktion
1	Netzschalter POWER	Schaltet das Gerät ein und aus

2	Statusanzeigen ZONE 1‒6	• STBY/ON: Leuchtet weiß bei eingeschalteter Beschallungszone;
		leuchtet blau bei ausgeschalteter Beschallungszone
		• PEAK: Leuchtet bei Übersteuerung; leuchtet die Anzeige permanent,
		sollte der Pegel der Eingangsquelle reduziert werden

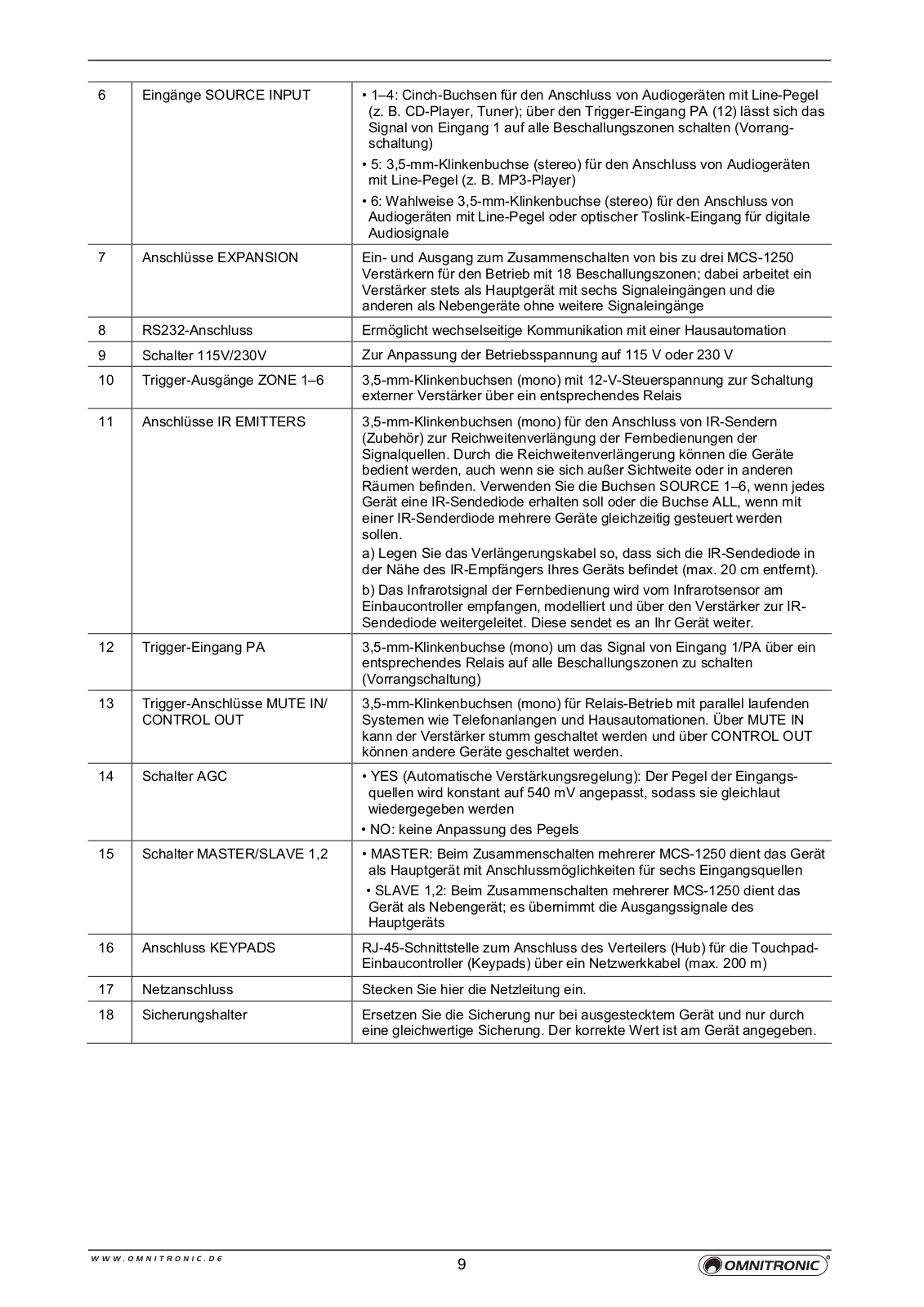

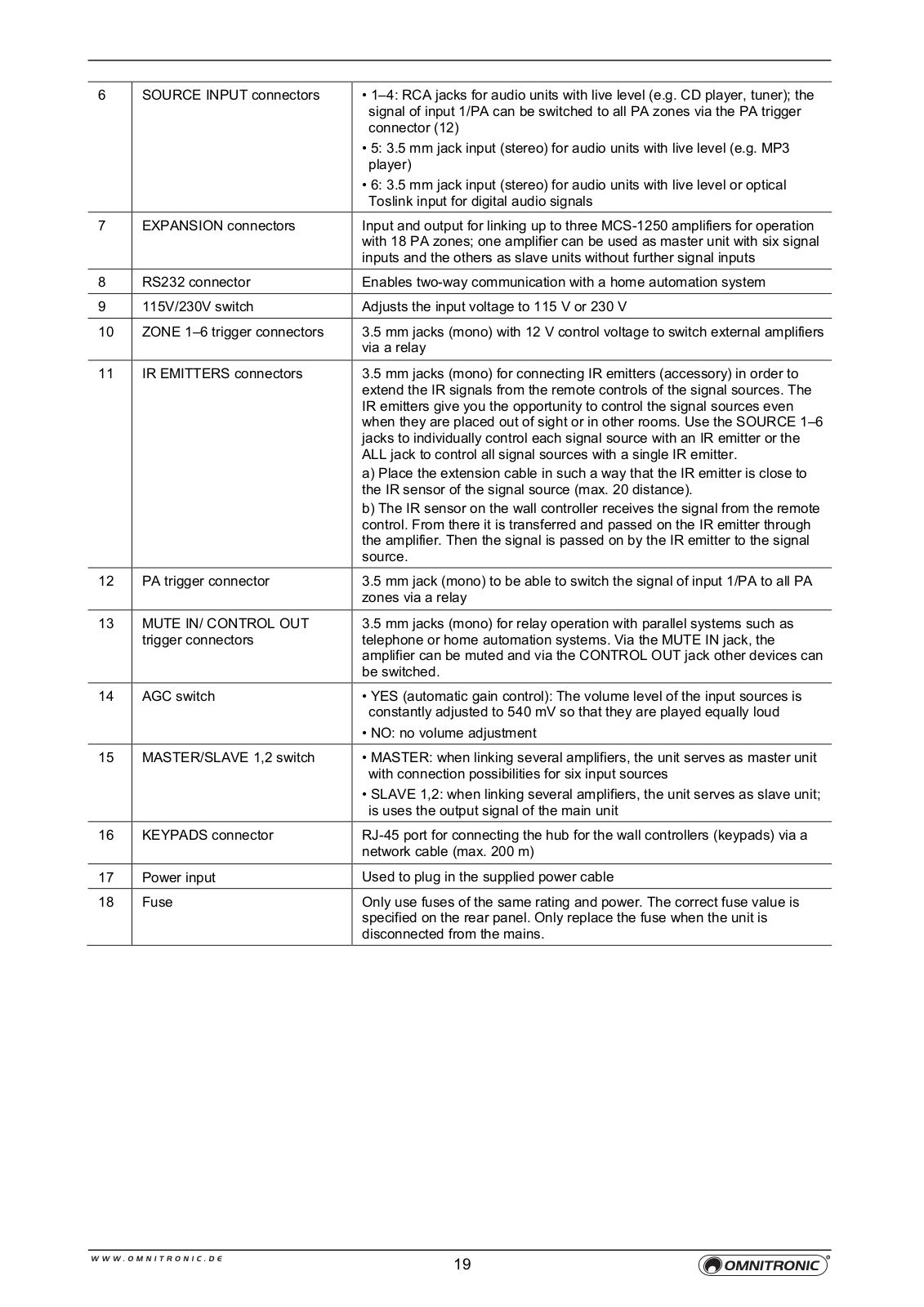

Rückseite

Nr.	Element	Funktion
3	Betriebsschalter MODE	• BRG: Brückenbetrieb mit doppelter Leistung mit einem Lautsprecher je
		Zone (1 x 100 W)
		• ST: Stereobetrieb mit zwei Lautsprechern je Zone (2 x 50 W)

4	Ausgänge PRE-AMP ZONE 1‒6	Line-Pegel-Ausgänge (Stereo-Cinch) zum Anschluss von zusätzlichen
		Verstärkern
		Hinweis: Die Ausgänge sind unabhängig von den Lautsprecherausgängen

5Klemmen SPEAKER ZONE 1‒6 • 4/8Ω L und R: Zum Anschluss von Lautsprechern im Stereobetrieb

•BRIDGED 8Ω: Zum Anschluss von Lautsprechern im Brückenbetrieb Hinweis: Die Klemmen sind zur einfacheren Handhabung abziehbar

+ 16 hidden pages
