OKI ML5520, ML5521 User's Guide [es]

ML5520/21

guía del usuario

PREFACIO

Se han realizado todos los esfuerzos para garantizar que la información de este documento sea completa y precisa y esté actualizada. El fabricante no asume responsabilidad alguna por el resultado de errores fuera de su control. El fabricante tampoco garantiza que los cambios en el software y equipo realizados por otros fabricantes y mencionados en esta guía no vayan a afectar a la aplicabilidad de la información incluida en ella. La mención de productos de software fabricados por otras empresas no constituye necesariamente una promoción de los mismos por parte del fabricante.

Aunque se ha hecho todo lo posible para que este documento sea preciso y útil, no garantizamos en forma alguna, expresa o implícita, la precisión o integridad de la información contenida en el mismo.

Puede obtener los controladores y manuales más recientes en el sitio Web de Oki Europe: http://www.okieurope.com

Ltd. Energy Star es marca registrada de la Agencia de protección ambiental de

los Estados Unidos. Hewlett-Packard, HP, y LaserJet son marcas registradas de Hewlett-

Packard Company.

http://www.okieurope.com

http://www.okieurope.comhttp://www.okieurope.com

Microsoft, MS-DOS y Windows son marcas registradas de Microsoft Corporation.

Otros nombres de productos y marcas mencionados son marcas comerciales registradas de sus respectivos propietarios.

Como empresa Participante en el Programa de Energy Star, el fabricante ha determinado que este producto cumple las directrices de Energy Star en cuanto a consumo energético.

Este producto cumple con las disposiciones de las directivas del Consejo 89/336/CEE (EMC) y 73/23/CEE (LVD), enmendado donde aplica, relativas a la armonización de la legislación de los Estados miembros sobre la compatibilidad electro-magnética y baja tensión.

PREFACIO > 2

CONTENIDO

Prefacio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Funciones / Sugerencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Controladores de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . 10

Emulaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Controladores de la impresora . . . . . . . . . . . . . . . . . . . . . . 10

Instalación del controlador . . . . . . . . . . . . . . . . . . . . . . 11

Utilización de un controlador compatible . . . . . . . . . . . 11

Interfaces - General. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Conexión del cable USB . . . . . . . . . . . . . . . . . . . . . . . . . 13

Utilización de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Componentes: Alimentación posterior (Papel continuo) . . 15

Componentes: Alimentación superior (hojas sueltas) . . . . 15

Top of Form (TOF) (Tope del documento). . . . . . . . . . . . . . . 16

Forms Tear-Off (Corte de papel). . . . . . . . . . . . . . . . . . . . . . 17

Definición de Top of Form (TOF) (Tope del documento) . . . 18

Cambio temporal de la posición TOF . . . . . . . . . . . . . . . . . . 20

Restablecimiento del parámetro Top of Form al

valor por defecto de fábrica. . . . . . . . . . . . . . . . . . . . . . . . 21

Función Forms Tear-Off (Corte de papel). . . . . . . . . . . . . . . 21

Posibles problemas que pueden dar los paquetes

de software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Cambio de los parámetros de la función Forms Tear-Off

(Corte de papel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Corte de papel manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Paper Park (Aparcado de papel) . . . . . . . . . . . . . . . . . . . . . 24

Cambio de las vías del papel . . . . . . . . . . . . . . . . . . . . . . . . 25

De papel continuo a hojas sueltas. . . . . . . . . . . . . . . . . 25

De hojas sueltas a papel continuo. . . . . . . . . . . . . . . . . 27

Hueco del cabezal de impresión . . . . . . . . . . . . . . . . . . . . . 29

Calidad de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Paso de caracteres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Emulaciones Epson e IBM. . . . . . . . . . . . . . . . . . . . . . . . 31

Restablecimiento de la impresora. . . . . . . . . . . . . . . . . . . . 32

Emulaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

CONTENIDO > 3

Modo Menu (Menú) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Teclas del modo Menu (Menú). . . . . . . . . . . . . . . . . . . . . . . 34

Entrada y salida del modo Menu (Menú) . . . . . . . . . . . . 35

Restablecimiento de los valores de fábrica en

el menú . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Impresión de los parámetros del menú. . . . . . . . . . . . . 35

Impresión de todos los parámetros del menú . . . . . . . 35

Cambio de los parámetros de menú . . . . . . . . . . . . . . . 36

Configuración de menú . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Explicación de los elementos del menú . . . . . . . . . . . . 41

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Cambio del cartucho de la cinta . . . . . . . . . . . . . . . . . . . . . 51

Carga de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Alimentación posterior. . . . . . . . . . . . . . . . . . . . . . . . . . 53

Alimentación superior (hojas sueltas). . . . . . . . . . . . . . 64

Eliminación de atascos de papel. . . . . . . . . . . . . . . . . . . . . 66

Atascos en la alimentación posterior . . . . . . . . . . . . . . 66

Alimentación posterior, atascos reiterados . . . . . . . . . 67

Atascos de papel con hojas sueltas. . . . . . . . . . . . . . . . 70

Limpieza del interior de la impresora . . . . . . . . . . . . . . . . . 71

Localización de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Información general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Recambios y accesorios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Códigos de control de la impresora . . . . . . . . . . . . . . . . . . . . . 81

Comandos de IBM Proprinter III. . . . . . . . . . . . . . . . . . . . . .81

Comandos Epson FX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Comandos estándar de Oki Microline . . . . . . . . . . . . . . . . . 87

Especificaciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Configuración de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . 94

Ubicación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Desembalaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Instalación del cartucho de la cinta. . . . . . . . . . . . . . . . . . . 97

Manejo del cartucho de la cinta . . . . . . . . . . . . . . . . . . . 97

Conexión a la alimentación eléctrica. . . . . . . . . . . . . . . . . . 99

Conexiones al ordenador. . . . . . . . . . . . . . . . . . . . . . . . . .100

Paralelo (LPT), IEEE 1284 . . . . . . . . . . . . . . . . . . . . . . .100

USB, homologado a la Especificación 1.1 . . . . . . . . . . 100

CONTENIDO > 4

Carga de papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Comprobación de la impresora . . . . . . . . . . . . . . . . . .101

Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

Datos de contacto de Oki. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

CONTENIDO > 5

NOTAS, PRECAUCIONES Y ADVERTENCIAS

NOTA

Las notas se presentan en el manual de este mismo modo. Una nota aporta información adicional como suplemento al texto principal y puede ayudar a utilizar y comprender el producto.

PRECAUCIÓN!

Los textos de precaución se presentan en el manual de este mismo modo. Un texto de precaución aporta información adicional que, si se ignora, puede ser causa de funcionamiento defectuoso o daños en el equipo.

ADVERTENCIA!

Los textos de advertencia se presentan en el manual de este mismo modo. Un texto de advertencia aporta información adicional que, si se ignora, puede ser causa de riesgo de lesiones personales.

NOTAS, PRECAUCIONES Y ADVERTENCIAS > 6

INTRODUCCIÓN

Funcionamiento de gran fiabilidad y duración: 20.000 horas

de Tiempo Medio entre Fallos (Mean Time Between Failures;

MTBF) a un 25% del ciclo de impresión y un 35% de la

densidad de página.

Manejo avanzado del papel, con tractor de empuje posterior

incorporado y función de papel sin corte.

Gran velocidad de impresión:

Modo High Speed Draft (HSD) (borrador de alta

velocidad): Modo Utility (Utilidad):

Modo Near Letter Quality (NLQ):

Modo Super Speed Draft (SSD) (borrador en velocidad

súper):

Esta robusta impresora de 9 agujas satisface los requisitos de

entornos duros y exigentes.

FUNCIONES / SUGERENCIAS

Forms Tear-Off (Corte de papel)

507 cps

570 cps

380 cps

95 cps

Esta función permite el corte por páginas del papel continuo sin gastar papel ni ajustar la impresora.

Cuando se detiene la impresión, Forms Tear-Off desplaza el papel automáticamente para alinear la perforación con la barra de corte (situada debajo de la cubierta de acceso), una vez transcurrido el intervalo de tiempo seleccionado con el menú.

El papel permanece en la posición de corte de página hasta que la impresora recibe más datos. A continuación, el papel baja nuevamente para su impresión.

Esta función debe ser activada.

INTRODUCCIÓN > 7

Paper Park (Aparcado de papel)

La función de aparcado de papel de la impresora permite imprimir una hoja sencilla (cortada) sin retirar el papel de alimentación continua de la impresora.

Para más información, consulte el apartado “Aparcado de papel” en “Utilización de la impresora”.

Top of Form (TOF) (Tope del documento)

Top of Form (TOF) define la posición de inicio de impresión. El valor por defecto de fábrica es 1" desde el margen superior.

El TOF puede cambiarse en incrementos de 1/144", para un único trabajo de impresión, o bien se puede definir otro valor por defecto. El grado de ajuste global es limitado para evitar atascos de papel.

La primera línea se imprime en la línea roja de la protección de papel plástico (1) del cabezal de impresión .

Para más información, consulte el apartado “Tope del documento (Top of Form; TOF)” en “Utilización de la impresora”.

NOTA

Los parámetros información, consulte el apartado “Tope del documento (Top of Form; TOF) y Corte de papel (Forms Tear-Off)” en “Utilización de la impresora”.

Forms Tear-Off

Top of Form

INTRODUCCIÓN > 8

interactúan. Para más

Giro de la perilla de la platina

Siempre apague la impresora antes de girar la perilla de la platina. Si gira la perilla de la platina con la impresora encendida, se tuerce la alineación del tope del documento.

Control del acceso a la impresora

Puede controlar el acceso a la impresora modificando el

parámetro de Operator Panel Function (Función del panel del

operador) del Menú, de Full Operation (Funcionamiento

completo) (valor por defecto de fábrica) a Limited Operation

(Funcionamiento limitado).

Al seleccionar Limited Operation, las teclas PRINT QUALITY

(Calidad de impresión) y CHARACTER PITCH (Paso de

caracteres) dejan de funcionar. De esta manera, se impide la

modificación de estos parámetros desde el panel de control

cuando hay varias personas utilizando la impresora.

Para más información, consulte el apartado “Cambio de los parámetros de menú” en “Utilización de la impresora”.

INTRODUCCIÓN > 9

CONTROLADORES DE LA IMPRESORA

EMULACIONES

La emulación por defecto de fábrica de la impresora es IBM PPR. Si desea cambiarla a alguna de las emulaciones Epson o Microline,

consulte “Utilización de la impresora”.

CONTROLADORES DE LA IMPRESORA

El controlador Oki de su impresora se incluye en el CD que se entrega con la impresora. Puede cargarlo o seleccionar cualquiera de los controladores compatibles de su aplicación de software que se enumeran a continuación.

Inserte el CD en la unidad de CD-ROM.

NOTA

Si el CD no arranca automáticamente, haga clic en Start (Inicio) → Run (Ejecutar) → Browse (Examinar), y busque su unidad de CD-ROM, haga doble clic en Install.exe y pulse OK (Aceptar).

Seleccione

Cuando se abra la ventana Menu Installer (Instalador del

menú), pulse el botón

controlador).

Siga las instrucciones que se ofrecen en pantalla.

Language (Idioma)

Driver Installation

CONTROLADORES DE LA IMPRESORA > 10

(Instalación del

INSTALACIÓN DEL CONTROLADOR

NOTA

La instalación del controlador USB Oki sólo es necesaria para Windows

98. Es posible que se le pida el CD original Windows 98. Téngalo a mano.

Cuando se abra la ventana [Add Printer] (Agregar impresora),

haga clic en [Next] (Siguiente).

Seleccione el directorio del CD que contenga los

controladores. En el CD de Oki se encuentran en:

X:\Drivers\WinVer\CodePage

de CD;

opción seleccionada.

WinVer

es la versión de Windows y

donde X: es la letra de la unidad

CodePage

es la

NOTA

Para obtener más información sobre las páginas de códigos, consulte la ayuda en el explorador del CD de Oki.

Una vez copiados los archivos, haga clic en [Finish] (Finalizar).

Encienda la impresora.

UTILIZACIÓN DE UN CONTROLADOR COMPATIBLE

Los siguientes controladores se enumeran en orden decreciente de compatibilidad con la impresora. Utilice aquél que se encuentre más próximo al primero de la lista.

IBM Proprinter III

l IBM Proprinter III , l IBM Proprinter II

l IBM Proprinter

CONTROLADORES DE LA IMPRESORA > 11

ajuste de fábrica

Epson FX

l Epson FX 286e l Epson FX 850/1050 l Epson FX 800/1000

INTERFACES - GENERAL

Su impresora está equipada con una selección de interfaces de datos:

Bajo ningún concepto se debe intentar utilizar simultáneamente los puertos paralelo y USB.

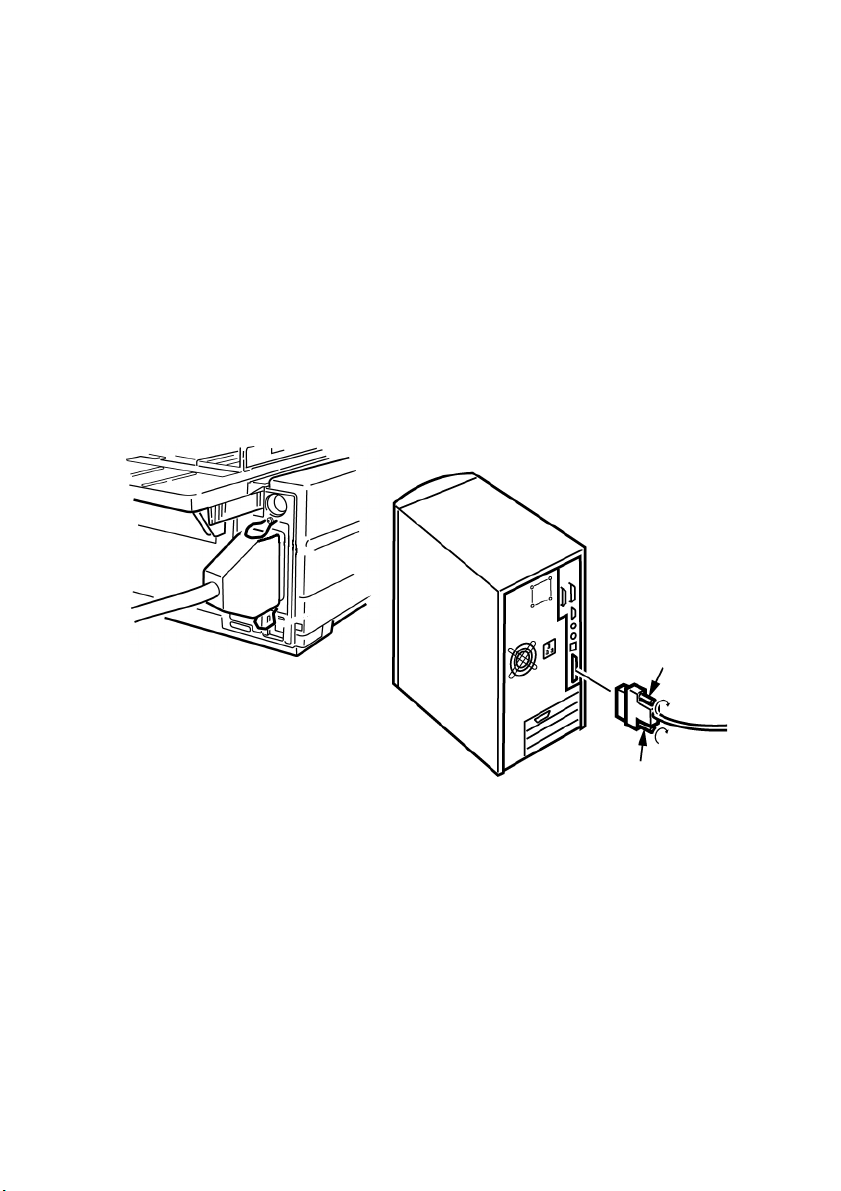

1. Paralelo

requiere uncable paralelo

bidireccional (homologado con IEEE 1284).

2. USB

Windows 98 o superior (no Windows 95 actualizado

Windows 98) o Macintosh. Windows NT 4.0 no admite USB.

Para las instalaciones de Windows 2000 y Windows XP son

necesarios permisos de Administrador.

Este puerto requiere un cable apto para USB versión 1.1 o superior. Un cable original presenta el símbolo Trident en ambos conectores.

La utilización de un cable inferior puede dar problemas de

impresión. Para distancias superiores a los cinco metros son

necesarios cables especiales

El funcionamiento de la impresora no se garantiza si hay un

dispositivo compatible con USB conectado al mismo tiempo

con otros equipos compatibles con USB.

Cuando se conectan varias impresoras del mismo tipo,

aparecen como *****, ***** (2), ***** (3), etc. Estos números

dependen del orden de conexión o de encendido de cada

impresora.

: para la conexión directa al ordenador. Este puerto

: para la conexión a un ordenador que tenga instalado

CONTROLADORES DE LA IMPRESORA > 12

CONEXIÓN DEL CABLE USB

Debido a la variedad de sistemas operativos, no es posible describir todas las combinaciones.

La terminología puede variar entre los sistemas operativos Windows y se entiende que el usuario cuenta con un cierto grado de conocimientos. Si no está seguro de cómo proceder, consulte la documentación del equipo o pida información al administrador del sistema. En este ejemplo se utiliza Windows 2000 Professional.

Asegúrese de que el acceso a la impresora y el ordenador sea

fácil, y apague ambas unidades. No es absolutamente

necesario, pero puede evitar muchos de los problemas

causados por el desenganche accidental del cable de

alimentación u otros cables.

Enchufe el conector macho serie A (a) en

el puerto USB del ordenador o en un hub

USB adecuado.

Enchufe el conector macho serie B (b) en

el puerto USB de la impresora.

Encienda el ordenador y la impresora.

La impresora es identificada

inmediatamente por New Hardware

Wizard (Asistente de hardware nuevo) y

se autoinstala en la carpeta de

impresoras. Otro elemento, USB Printing

Support (Ayuda para la impresión USB),

también aparece en Device Manager

(Administrador de dispositivos) cada vez

que la impresora se

enciende

y se conecta.

CONTROLADORES DE LA IMPRESORA > 13

Compruebe que el tamaño del papel por

defecto se ha definido correctamente en

los ajustes de la carpeta Settings >

Printers (Ajustes de impresoras). En la

pestaña Properties > General

(Propiedades, General) de la impresora,

aparece la selección de papel actual. La

impresora toma su ajuste inicial de los

ajustes de Locale (Local) del ordenador

host. El tamaño de papel se puede

modificar con la flecha desplegable,

seleccionando otro tamaño en las

opciones ofrecidas.

Si la impresora se utilizó previamente como un dispositivo

paralelo o de serie, y no hay otra salida desde la impresora

una vez que se ha conectado el cable USB, compruebe que se

ha seleccionado el puerto correcto. Esta información la

encontrará también en la carpeta Properties, pero en la

pestaña Ports (Puertos). Haga las correcciones necesarias.

Si la impresión da problemas, compruebe que hay una

conexión USB activa en el panel de control. Si no aparece

ninguna conexión USB, debe instalarse el hub.

Por otro lado, puede producirse un problema si la impresora

está conectada a través de un hub USB. Desconecte el cable de

la impresora del hub y conéctelo directamente al ordenador.

CONTROLADORES DE LA IMPRESORA > 14

UTILIZACIÓN DE LA IMPRESORA

COMPONENTES: ALIMENTACIÓN POSTERIOR (PAPEL CONTINUO)

El número de serie de la impresora se encuentra en la etiqueta de la parte posterior de la impresora.

1. Guía de las hojas 5. Panel de control

2. Palanca del papel 6. Cubierta acústica

3. Interruptor de encendido y apagado 7. Cubierta de acceso

4. Perilla de la platina

COMPONENTES: ALIMENTACIÓN SUPERIOR (HOJAS SUELTAS)

1. Guías del papel 5. Perilla de la platina

2. Guía de las hojas 6. Panel de control

3. Palanca del papel 7. Cubierta acústica

4. Interruptor de encendido y apagado

UTILIZACIÓN DE LA IMPRESORA > 15

NOTA

Para la impresión de hojas sueltas, la palanca del papel debe colocarse en la posición media.

TOP OF FORM (TOF) (TOPE DEL DOCUMENTO)

Top of Form (TOF) define la posición de inicio de impresión. El valor por defecto de fábrica es 1" desde el margen superior.

El TOF puede cambiarse en incrementos de 1/144", para uno o todos los trabajos de impresión. El grado de ajuste global es limitado para evitar atascos de papel.

La primera línea se imprime en la línea roja de la protección de papel plástico (1) del cabezal de impresión .

PRECAUCIÓN!

Si gira la perilla de la platina cuando la impresora no se encuentra en la posición TOF, se tuerce la alineación del tope del documento. Alimente siempre el papel hasta la posición TOF antes de girar la perilla de la platina.

UTILIZACIÓN DE LA IMPRESORA > 16

NOTA

> Es posible que el software imprima la primera línea de impresión

por encima o por debajo de la posición TOF. Quizá tenga que ajustar el TOF hasta que se ajuste a los requisitos del software.

>Los parámetros de Top of Form (Tope del documento, o TOF) y Forms

Tear-Off (Corte de papel) de la impresora interactúan. La definición del tope del documento depende de que posición ON, o encendido (establecido en 500 ms, 1 seg o 2 seg) u OFF, o apagado (ajuste por defecto de fábrica).

Forms Tear-Off

esté en

FORMS TEAR-OFF (CORTE DE PAPEL)

Existen dos maneras de determinar el estado de la configuración del menú Forms Tear-Off:

l Imprimiendo el menú. l Utilizando la tecla TEAR (Cortar).

Para imprimir el menú:

Compruebe si el papel está cargado.

Mantenga presionada la tecla

la tecla

Pulse

Busque el parámetro Form Tear-Off en el grupo de

alimentación de papel que esté utilizando (Rear Feed

(Posterior), Bottom Feed (Inferior) o Top Feed (Superior); Forms

Tea r–Off aparece en el grupo de alimentación superior

únicamente si se ha instalado el Roll Paper Stand (soporte

para rollo de papel).

(1) para entrar en el modo Menu (Menú).

SEL

PARK (Aparcar)

UTILIZACIÓN DE LA IMPRESORA > 17

(4) para imprimir el menú.

SHIFT (Mayús)

(2), luego pulse

Para utilizar la tecla TEAR:

Compruebe si el papel está cargado y espere 2 segundos.

Pulse

l Si el papel se mueve hacia

(3).

TEAR

en posición

posición

OFF (apagada)

ON (encendida)

arriba

, Forms Tear-Off está

abajo

, Forms Tear-Off está en

DEFINICIÓN DE TOP OF FORM (TOF) (TOPE DEL DOCUMENTO)

PRECAUCIÓN!

No utilice la perilla de la platina para cambiar el tope del documento. Si gira la perilla de la platina cuando la impresora no se encuentra en la posición TOF, se tuerce la alineación del tope del documento. Alimente siempre el papel hasta la posición TOF antes de girar la perilla de la platina.

La primera línea se imprime en la línea roja de la protección de papel plástico del cabezal de impresión .

Forms Tear-Off definida en posición OFF, o apagada - (por defecto)

Con el papel cargado y la impresora encendida:

Pulse

PARK (Aparcar)

Pulse

FF/LOAD (Cargar)

Si la impresora está en línea, pulse

impresora quede

Se apaga la luz SEL.

fuera

UTILIZACIÓN DE LA IMPRESORA > 18

(6) para aparcar el papel.

(4) para cargar el papel.

SEL

de línea.

(1) para que la

Mantenga presionada la tecla

(2), y a continuación:

SHIFT

l Pulse

LF | Micro Feed Down (Avance del papel hacia

(3) para fijar la posición TOF

abajo)

más arriba

(el papel

baja).

l Pulse

FF/LOAD | Micro Feed Up (Avance del papel hacia

(4) para fijar la posición TOF

arriba)

más abajo

(el papel

sube).

(Cuando comience a presionar la tecla Micro Feed, el cabezal de impresión se desplazará a la derecha).

Pulse

SEL | MENU

(1) para colocar la impresora nuevamente en

línea.

Para restablecer Top of Form al valor por defecto de fábrica, consulte “Restablecimiento del parámetro Top of Form al valor por defecto de fábrica” en este capítulo.

Forms Tear-Off definida en posición ON, o encendida

Con el papel cargado y la impresora encendida y seleccionada:

Pulse

PARK (Aparcar)

(6) para aparcar el papel.

Se apaga la luz SEL y se enciende la luz roja de alarma.

Pulse

FF| LOAD

Espere unos instantes hasta que el papel suba a la posición de

(4) para cargar el papel.

corte; a continuación, mantenga presionada la tecla

El papel se desplaza a la posición TOF actual y se enciende la

luz SEL.

Si la impresora está en línea, pulse

impresora quede

Se apaga la luz SEL.

fuera

UTILIZACIÓN DE LA IMPRESORA > 19

SEL|MENU

de línea.

(1) para que la

TEAR

(5).

Mantenga presionada la tecla

SHIFT (2)

y a continuación:

l Pulse

(Cuando comience a presionar la tecla Micro Feed, el cabezal de impresión se desplazará a la derecha).

Pulse

impresora nuevamente en línea.

Para restablecer el parámetro Top of Form al valor por defecto de fábrica, consulte la página siguiente.

LF | Micro Feed Down (Avance del papel hacia

(3) para fijar la posición TOF

abajo)

baja).

FF/LOAD | Micro Feed Up (Avance del papel hacia

(4) para fijar la posición TOF

arriba)

sube).

SEL | MENU

(1) para guardar el parámetro y colocar la

más arriba

más abajo

(el papel

CAMBIO TEMPORAL DE LA POSICIÓN TOF

PRECAUCIÓN!

Para bajar la posición TOF solamente para una página:

Pulse

Pulse LF para bajar la posición del tope del documento.

para anular la selección de la impresora.

SEL

UTILIZACIÓN DE LA IMPRESORA > 20

RESTABLECIMIENTO DEL PARÁMETRO TOP OF FORM AL VALOR POR DEFECTO DE FÁBRICA

El valor por defecto de fábrica del parámetro Top of Form (lugar donde debe comenzar la impresión) es 1" desde el margen superior de la página.

Para restablecer la posición TOF al valor por defecto de fábrica:

Retire el papel de la vía del papel.

Apague la impresora.

Mantenga presionadas las teclas

que enciende la impresora.

Vuelva a cargar el papel.

PARK

QUIET | TOF

a la vez

FUNCIÓN FORMS TEAR-OFF (CORTE DE PAPEL)

Esta función está normalmente apagada. Para utilizarla, debe entrar en el menú y cambiar el parámetro al intervalo de tiempo deseado (véase “Cambio de los parámetros de la función Forms Tear-Off (Corte de papel)”).

Esta función permite el corte por páginas de papel continuo sin gastar papel ni ajustar la impresora. Se puede utilizar para papel continuo de alimentación posterior o inferior (con el tractor de empuje opcional instalado), o para rollo de papel de alimentación superior (con el soporte para rollo de papel opcional instalado).

Cuando se enciende la impresora, se alimenta el papel a la posición de corte.

Cuando se reciben los datos, el papel baja automáticamente a la posición de impresión (TOF) y comienza la impresión.

NOTA

También puede bajar el papel a la posición de impresión manualmente pulsando la tecla

TEAR

UTILIZACIÓN DE LA IMPRESORA > 21

El papel permanece en la posición de corte de papel hasta que la impresora recibe más datos. A continuación, el papel baja nuevamente para su impresión.

NOTA

>El estado de la configuración del menú Forms Tear-Off repercute la

definición de la posición TOF: véase “Tope del documento (Top of Form; TOF) y Corte de papel (Forms Tear-Off)” en este capítulo.

> No utilice Forms Tear-Off con etiquetas ni papel compuesto por

varias partes.

> Forms Tear-Off no puede utilizarse junto con el tractor de remolque

opcional.

POSIBLES PROBLEMAS QUE PUEDEN DAR LOS PAQUETES DE SOFTWARE

Si la función Forms Tear-Off se define como software que se está utilizando utiliza “pausas” para obtener un intervalo lo suficientemente prolongado durante el envío de datos a la impresora, puede activarse Forms Tear-Off. No se pierden datos, pero ello da lugar a un registro de impresión no uniforme debido al movimiento del papel.

En estos casos, se debe utilizar el menú para apagar la función y utilizar la tecla TEAR para subir manualmente el papel a la posición de corte (véase “Cambio de los parámetros de la función Forms Tear-Off (Corte de papel)”).

UTILIZACIÓN DE LA IMPRESORA > 22

encendida

y el paquete de

CAMBIO DE LOS PARÁMETROS DE LA FUNCIÓN FORMS TEAR-OFF (CORTE DE PAPEL)

El parámetro por defecto de Forms Tear-Off es

Para cambiar el parámetro de la función Forms Tear-Off (Corte de papel):

Pulse

SHIFT

Pulse

GROUP (Grupo)

grupo Rear Feed (Alimentación posterior) o Bottom Feed

(Alimentación inferior) en la primera columna de la línea

impresa, según el tipo de alimentación de papel que se esté

utilizando,

Pulse

ITEM (Elemento)

Form Tear-Off en la segunda columna:

Rear Feed Form Tear-Off Off

Pulse

SET (Definir)

tiempo deseado en la tercera columna:

(2) +

SEL

(1).

(3) varias veces hasta que aparezca el

(4) varias veces hasta que aparezca

(5) hasta que aparezca el intervalo de

OFF (apagada)

Rear Feed Form Tear-Off Off

Pulse

guarde el parámetro.

SHIFT

(2) +

UTILIZACIÓN DE LA IMPRESORA > 23

(1) para salir del modo Menu (Menú) y

SEL

CORTE DE PAPEL MANUAL

Si no desea programar la función Forms Tear-Off, puede avanzar: l papel continuo de alimentación posterior cargados en el

tractor incorporada

l papel continuo de alimentación inferior cargados en el tractor

de empuje opcional

manualmente hasta la posición de corte pulsando

TEAR

(5).

PAPER PARK (APARCADO DE PAPEL)

PRECAUCIÓN!

No aparque nunca las etiquetas.

El aparcado de papel permite cambiar a impresión de hojas sueltas sin retirar el papel de alimentación continua de la impresora.

Cuando desee imprimir hojas sueltas, simplemente pulse para retraer el papel continuo de la vía del papel, eleve la guía, cargue la hoja y envíe el trabajo de impresión.

PARK

(6)

UTILIZACIÓN DE LA IMPRESORA > 24

CAMBIO DE LAS VÍAS DEL PAPEL

DE PAPEL CONTINUO A HOJAS SUELTAS

Corte las páginas impresas y pulse PARK.

Eleve la guía del papel (1) hasta la posición de alimentación de

hojas sueltas.

Gire hacia arriba la guía de alimentación e insértela en la guía

del papel.

UTILIZACIÓN DE LA IMPRESORA > 25

Mueva la palanca del papel (1) a la posición media marcada

“TOP”.

Ajuste las guías del papel (1) al tamaño del papel que esté

utilizando, y a continuación coloque una hoja en la guía del

papel.

UTILIZACIÓN DE LA IMPRESORA > 26

DE HOJAS SUELTAS A PAPEL CONTINUO

Pulse

FF/LOAD

Baje la guía del papel a la posición de papel continuo.

Bascule la guía de alimentación por encima del rodillo.

Mueva la palanca del papel a la posición correspondiente.

para retirar una hoja suelta.

l Alimentación posterior:

UTILIZACIÓN DE LA IMPRESORA > 27

l Alimentación inferior:

l Si es preciso, cargue papel continuo.

Pulse

FF/LOAD

UTILIZACIÓN DE LA IMPRESORA > 28

HUECO DEL CABEZAL DE IMPRESIÓN

El hueco del cabezal de impresión es la distancia entre el

mismo y la platina.

PRECAUCIÓN!

Compruebe si la impresora está apagada antes de abrir la cubierta de acceso.

Para ajustar el hueco, abra la cubierta de acceso y mueva la palanca de color (1) al parámetro recomendado en la tabla.

Pará metro Media (Soporte)

1Papel estándar 2 Papel compuesto por dos

3 Papel compuesto por tres

4 Papel compuesto por cuatro

5 Sobres o papel extra-grueso

partes (con papel carbón)

NOTA

Cuando el hueco de la cabeza se define en 2, 3, 4 o 5, la impresora disminuye automáticamente la velocidad para obtener una mejor calidad de impresión en el papel compuesto por varias partes.

UTILIZACIÓN DE LA IMPRESORA > 29

CALIDAD DE IMPRESIÓN

Pulse

PRINT QUALITY (Calidad de impresión)

Utility (UTL), la opción por defecto:

l Calidad media, velocidad media (380 cps)

Sólo tipo de letra Gothic

High Speed Draft (HSD) (Borrador alta velocidad):

l Calidad más baja, velocidad más alta (507 cps)

Sólo tipo de letra Gothic

Super Speed Draft (SSD) (Borrador velocidad súper):

l Calidad inferior, velocidad más alta (570 cps)

Sólo tipo de letra Gothic

Near Letter Quality (NLQ):

l Calidad más alta, velocidad más lenta (95 cps)

Courier o Gothic

(1) para seleccionar:

NOTA

Los parámetros del panel frontal para la calidad de impresión y el paso de caracteres suelen quedar anulados por los comandos del software.

UTILIZACIÓN DE LA IMPRESORA > 30

PASO DE CARACTERES

El paso de caracteres determina la cantidad de caracteres que se imprimen en cada línea. Se puede escoger una anchura fija concreta para cada carácter en caracteres por pulgadas (characters per inch; cpi), o Proporcional. Los parámetros más altos de cpi suelen utilizarse para hojas de cálculo.

La opción proporcional ( función del propio carácter: es decir, a la letra i se le asigna una anchura más estrecha que a la letra m. De esta manera, el tipo de letra obtenido ofrece un aspecto más pulido.

) define la anchura de los caracteres en

PROP

NOTA

Los parámetros del panel frontal para el paso de caracteres suelen quedar anulados al recibirse el comando SI del software.

EMULACIONES EPSON E IBM

Defina el paso de caracteres pulsando

caracteres)

deseado: l 10 cpi; 12 cpi; 15 cpi; 17 cpi; 20 cpi o proporcional

Emulación MICROLINE

En la emulación MICROLINE, las opciones de paso de caracteres son: l 10 cpi; 12 cpi; 15 cpi; 17 cpi; 20 cpi, proporcional o no

Para seleccionar proporcional, pulse la tecla que se enciendan las luces tanto del valor cpi como de

(1) hasta que se encienda la luz debajo del parámetro

proporcional

CHARACTER PITCH (Paso de

CHARACTER PITCH

PROP

hasta

Para seleccionar no proporcional, pulse la tecla hasta que se encienda la luz del valor cpi que desea utilizar.

UTILIZACIÓN DE LA IMPRESORA > 31

CHARACTER PITCH

RESTABLECIMIENTO DE LA IMPRESORA

Para eliminar algunas condiciones de error es precio restablecer (reinicializar) la impresora. Para ello:

Pulse y suelte la tecla

(1) para que la impresora quede

SEL

fuera de línea.

La luz

Mantenga presionada la tecla

continuación pulse la tecla

(Restablecer/Paso de caracteres)

se apaga.

SEL

(2), y a

SHIFT (Mayús)

RESET/CHARACTER PITCH

(5).

NOTA

Si pulsa ninguno de los parámetros del menú, ni tampoco restablece las opciones de la impresora a los valores por defecto de fábrica. Para más información sobre el restablecimiento de las opciones de la impresora a los valores por defecto de fábrica, consulte “Restablecimiento del menú a los valores por defecto de fábrica” en este capítulo.

SHIFT

RESET

se reinicializa la impresora, pero ello no afecta a

UTILIZACIÓN DE LA IMPRESORA > 32

EMULACIONES

l IBM® Proprinter III , l Epson® FX l Oki

MICROLINE

Cambio de emulaciones

Compruebe si el papel está cargado.

ajuste de fábrica

Mantenga presionada la tecla

pulse

Pulse LF (3).

SEL

(1).

(2), y a continuación

SHIFT

Se imprime la línea siguiente:

Printer Control Emulation Mode IBM PPR

(Modo emulación del control de la impresora)

Pulse

(4) varias veces hasta que aparezca la emulación

TEAR

deseada en la columna de la derecha.

Mantenga presionada la tecla

, y luego pulse la tecla

SHIFT

(1) para guardar el parámetro y salir del modo Menu (Menú).

SEL

UTILIZACIÓN DE LA IMPRESORA > 33

MODO MENU (MENÚ)

En el modo Menu (Menú), utilice las teclas del panel frontal para cambiar los valores por defecto de los parámetros de la impresora. Los cambios realizados en este modo se guardan automáticamente al salir de él, y se retienen incluso con la impresora apagada.

NOTA

Imprima los parámetros actuales del modo Menu (Menú) antes de restablecerlos o cambiarlos. Es la única manera de conservar un registro de los parámetros

TECLAS DEL MODO MENU (MENÚ)

Tecla

GROUP (Grupo)

Imprime el siguiente grupo del menú.

Con la tecla

SHIFT (Mayúsculas)

, se imprime el grupo anterior.

Tecla

ITEM (Elemento)

Imprime el siguiente elemento del grupo.

Con la tecla

anterior del grupo.

Tecla

SET (Ajuste)

Imprime el siguiente parámetro de un elemento.

Con la tecla

anterior de un elemento.

Tecla

PRINT (Imprimir)

Imprime una copia de todos los parámetros del menú.

Con la tecla

actuales del grupo seleccionado.

SHIFT (Mayúsculas)

MODO MENU (MENÚ) > 34

, se imprime el elemento

, se imprime el parámetro

, se imprimen los parámetros

Luz de

MENÚ

ON (Encendida) cuando la impresora está en modo Menu

(Menú).

ENTRADA Y SALIDA DEL MODO MENU (MENÚ)

Mantenga presionada la tecla

(Seleccionar)

a la vez que pulsa

SHIFT

SEL

RESTABLECIMIENTO DE LOS VALORES DE FÁBRICA EN EL MENÚ

Apague la impresora.

Pulse

y LF a la vez que enciende la impresora (botón ON).

SEL

IMPRESIÓN DE LOS PARÁMETROS DEL MENÚ

Compruebe que el papel está cargado en la impresora.

Mantenga presionada la tecla

tecla

Pulse

para entrar en el modo Menu (Menú).

SEL

(tecla PARK, Aparcar).

y, a continuación, pulse la

SHIFT

IMPRESIÓN DE TODOS LOS PARÁMETROS DEL MENÚ

Para imprimir un listado de los parámetros de todos los elementos del menú, con independencia de la emulación seleccionada o de los accesorios instalados:

Compruebe que el papel está cargado en la impresora.

Mantenga presionada la tecla

la tecla

Mantenga presionada la tecla

la tecla

para entrar en el modo Menu (Menú).

SEL

PRINT QUALITY (Calidad de impresión)

SHIFT

MODO MENU (MENÚ) > 35

, y, a continuación, pulse

CAMBIO DE LOS PARÁMETROS DE MENÚ

Mantenga presionada la tecla

la tecla

Utilice las teclas

Pulse

para entrar en el modo Menu (Menú).

SEL

GROUP

hasta que el grupo deseado aparezca en la

GROUP, ITEM

, y, a continuación, pulse

SHIFT

para realizar los cambios:

SET

primera columna.

Pulse

hasta que el elemento que desea cambiar aparezca

ITEM

en la segunda columna.

Pulse

hasta que el parámetro deseado aparezca en la

SET

tercera columna.

Mantenga presionada la tecla

la tecla

para salir del modo Menu (Menú) y guardar los

SEL

, y, a continuación, pulse

SHIFT

parámetros.

NOTA

Si apaga la impresora sin salir antes del modo Menu (Menú), perderá los cambios realizados.

CONFIGURACIÓN DE MENÚ

Si desea una explicación completa de cada elemento del menú, consulte el apartado “Explicación de los elementos del menú” que se incluye en este capítulo.

La siguiente tabla recoge los elementos que pueden aparecer en el menú. Los parámetros que se ofrecen de fábrica (valores por defecto) aparecen en letra negrita cursiva. Algunos grupos o entradas solamente aparecen cuando se trata de una emulación específica, como se indica.

Grupo Elemento Ajustes

Control de la impresora

Emulation Mode (Modo Emulación) IBM PPR, Epson FX, ML

MODO MENU (MENÚ) > 36

Grupo Elemento Ajustes

Fuente Print Mode (Modo Impresión)

DRAFT Mode (Modo Borrador) Pitch (Paso) Proportional Spacing (Espaciado proporcional) Style (Estilo) Size (Tamaño)

Symbol Sets (Conjuntos de símbolos)

Alimentación posterior

Bottom Feed (Alimentación inferior)

Character Set (Conjunto de caracteres)

Language Set (Conjunto de idiomas)

Zero Character (Carácter cero) Code Page (Página de códigos)

Line Spacing (Espaciado de líneas) Form Tear-Off (Corte de papel) Skip Over Perforation (Saltar perforación) Page Width (wide model) (Anchura de página) (modelo amplio) Page Length (Longitud de página)

NLQ Courier, NLQ Gothic, NLQ OCR-B, Utility (Utilidad), HSD

HSD, SSD 10 cpi, 12 cpi, 15 cpi, 17,1 cpi, 20 cpi

NO, YES (Sí) Normal, Italics (Cursiva) Single (Sencillo), Double (Doble)

Set I (Conjunto I), Set II (Conjunto II) [modo

Epson e IBM] Standard, Line Graphics, Block Graphics [ML Mode] (Estándar, Gráficos de línea, Gráficos de bloque [Modo ML]) ASCII, French, German, British, Danish I, Swedish, Italian, Spanish I, Japanese, Norwegian, Danish II, Spanish II, Latin American, French Canadian, Dutch, TRS80, Swedish II, Swedish III, Swedish IV, Turkish, Swiss I, Swiss II, Publisher Slashed, Unslashed USA, Canada French, Multilingual, Portugal, Norway, Turkey, Greek_437, Greek_869, Greek_928, Greek_437 CYPRUS, Polska Mazovia, Serbo Croatic I, Serbo Croatic II, ECMA-94, Hungarian CWI, Windows Greek, Windows East Europe Windows Cyrillic, East Europe Latin II - 852, Cyrillic I - 855, Cyrillic II - 866, Kamenicky (MJK), ISO Latin 2, Turkey_857, Windows Trukey, Ukrainian, Bulgarian, ISO Latin 6 (8859/10), Windows Baltic, Baltic_774, KBL-Lithuanian, Cyrillic Latvian, Roman-8, Icelandic-861, Multilingual 858, ISO 8859-15 Greek_737

6 LPI, 8 LPI Off (Apagado), 500 ms, 1 sec, 2 sec

No, Yes (Sí)

13.6", 8" 11", 11-2/3", 12", 14", 17", 5", 3", 3.5",

4", 5.5", 6", 7", 8", 8.5"

6LPI, 8 LPI Off (Apagado), 500 ms, 1 sec, 2 sec

No, Yes (Sí)

13.6", 8" 11", 11-2/3", 12", 14", 17", 5", 3", 3.25",

3.5", 4", 5.5", 6", 7", 8", 8.5

MODO MENU (MENÚ) > 37

Grupo Elemento Ajustes

Alimentación superior

Line Spacing (Espaciado de líneas) Form Tear-Off* (Corte de papel) Bottom Margin (Margen inferior) Page Width (wide model) (Anchura de página) (modelo amplio) Page Length (Longitud de página)

Wait Time (Tiempo de espera) Page Length Control (control de longitud de página)

* With RollPaper Stand fitted (Con

soporte para rollo de papel)

6 LPI, 8 LPI Off (Apagado), 500 ms, 1 sec, 2 sec Valid (Vá lido), Invalid (No válido)

8", 13.6" 11", 11-2/3", 12", 14", 17", 5", 3", 3.25",

3.5", 4", 5.5", 6", 7", 8", 8.5" 1 sec, 2 sec

500 ms,

por Actual Page Length (Longitud de página real), por MENU Setting

(Configuración de menú)

MODO MENU (MENÚ) > 38

Grupo Elemento Ajustes

Conf igura ciónGraphics (Gráficos)

7 or 8 Bit Graphics* (Gráficos de 7 u 8 bits) Receive Buffer Size (Tamaño de memoria intermedia de recepción) Paper Out Override (Anulación de salida de papel) Print Registration 1 (Registro de la impresión 2)

Print Registration 2 (Registro de la impresión 2)

7 or 8 Bit Data Word* (Palabra de datos de 7 u 8 bits) Operator Panel Function (Función de paneles del operador)

Reset Inhibit (Bloqueo restablecido) Print Suppress Effective (Supresión de impresión activada) Auto LF (LF automático) Auto CR (CR Automático)** CSF Bin Select (Selección de bandeja CSF)*** Print DEL Code (Código de supresión de impresión)* SI Select Pitch (10 cpi) (Paso de selección SI) (12 cpp)** SI Select Pitch (12 cpi) (Paso de selección SI) (12 cpp)** Time Out Print (Tiempo de impresión excedido) Auto Select (Selección automática) Centring Position (Posición centrada)

CSF Type (Tipo CSF)*** ESC SI Pitch (Paso SI ESC) Select Language Set (Conjunto de idiomas seleccionado)

Power Saving (Ahorro de energía) Power Save Time (Tiempo de ahorro de energía)

* Con emulación MICROLINE

seleccionada. ** Con emulación IBM seleccionada. *** Dotada de alimentador con corte de papel.

Bi-directional (Bidireccional), Unidirectional (Unidireccional)

8, 7

1 Line (Línea), 32K, 64K, 128K

No, Yes (Sí) 0, range to 0.25 mm to the right or left, set

in 0.05 mm increments Pulse SEL para desviar el registro a la izquierda;pulse SHIFT + SEL para desviar el registro a la derecha. 0, range to 0.25 mm to the right or left, set in 0.05 mm increments press SEL to shift registration to the left; press SHIFT + SEL to shift registration to the right.

8, 7

Full Operation (Funcionamiento completo),

Limited Operation (Funcionamiento limitado) No, Yes (Sí)

No, Yes (Sí )

No, Yes (Sí) No, Yes (Sí)

Bin 1 (Bandeja 1), Bin 2 (Bandeja 2)

No, Yes (Sí)

15 cpi, 17,1 cpi

12 cpi, 20 cpi

Valid (Vá lido), Invalid (No válido) No, Yes (Sí) DEFAULT (Por defecto), MODE 1 (Modo 1),

MODE 2 (Modo 2)

Wide (Ancho), Narrow (Estrecho) 17,1 cpi, 20 cpi

Combined (Combinado), Code Page Only

(Sólo página de códigos)

Enable (Activado), Disable (Desactivado)

5 min., 10 min., 15 min., 30 min., 60 min.

MODO MENU (MENÚ) > 39

Grupo Elemento Ajustes

I/F Paralelo I-Prime

Pin 18 Auto Feed XT (XT alimentación automática)* Bi-Direction (Bidireccional)

Nota: ** Con emulación Epson seleccionada.

I/F serie*

* Con I/F serie instalada.

CSF Bin 1 (Bandeja CSF

1)**

CSF Bin 2 (Bandeja CSF

2)**

Parity (Paridad) Serial Data 7/8 bits (Datos serie 7/8 bits) Protocol (Protocolo)

Diagnostic Test (Prueba diagnóstica) Busy Line (Línea ocupada) Baud Rate (Baudios)

DSR Signal (Señal DSR) DTR Signal (Señal DTR)

Busy Time (Ocupada) Line Spacing (Espaciado de líneas)

Margen inferior Pag e Width (Anch ura de p ágina) (Modelo amplio) Page Length (Longitud de página)

Line Spacing (Espaciado de líneas) Margen inferior Page Length (Longitud de página)

Buffer Print (Memoria intermedia de impresión), Buffer Clear (Memoria

intermedia vacía), Invalid (No válido) +5V, Open (Abierto)

Invalid (No válido), Valid (Válido), Enable (Activado), Disable (Desactivado)

None (Ninguno), Odd (Impar), Even (Par)

8 Bits, 7 Bits Ready/Busy (Lista/Ocupada), X/ON

(Encendida) / X/OFF (Apagada)

No, Yes (Sí) SSD-, SSD+, DTR, RTS

19200 bps, 9600 bps, 4800 bps, 2400, 1200, 600, 300 bps

Valid (Vá lido), Invalid (No válido) Ready On Power Up (Lista en el encendido), Ready On Select (Lista al

seleccionar)

200 ms, 1 sec. 6 LPI, 8 LPI

Valid (Vá lido), Invalid (No válido)

8", 13.6" 11", 11-2/3", 12", 14", 17", 5", 3.5", 4",

5.5", 6", 7", 8", 8.5"

6 LPI, 8 LPI Valid (Vá lido), Invalid (No válido) 11", 11-2/3", 12", 14", 17", 5", 3.5", 4",

5.5", 6", 7", 8", 8.5"

** Con alimentador con corte de papel instalado.

MODO MENU (MENÚ) > 40

EXPLICACIÓN DE LOS ELEMENTOS DEL MENÚ

Estas explicaciones se ofrecen por orden alfabético para facilitar su búsqueda. Algunos elementos sólo aparecen cuando se instalan accesorios opcionales, mientras que otros se incluyen en diversos grupos del menú.

7 or 8 Bit Graphics, Default = 7 (Gráficos de 7 u 8 bits, valor por defecto = 7)

Cambie este parámetro a 8 si el sistema utiliza gráficos de 8 bits.

7 or 8 Bit Data Word, Default = 8 (Palabra de datos de 7 u 8 bits, valor por defecto = 8)

Cambie este parámetro a 7 si el sistema utiliza longitudes de palabra de datos de 7 bits.

Auto CR, Default =No (CR automático, valor por defecto = No)

Sólo emulación IBM. Si desea que la impresora agregue automáticamente un retorno de carro al recibirse un salto de línea al final de una línea, cambie el parámetro a Yes (Sí).

Auto LF, Default =No (LF automático, valor por defecto = No)

Si todo el documento está impreso a doble espacio, seleccione No; si sobreimprime, seleccione Yes (Sí).

Auto Feed XT, Default = Invalid (XT de alimentación automática, valor por defecto = no válido)

Sólo emulación Epson. En la emulación Epson, la señal XT de l a cl avij a 14 de la interfaz paralela puede controlar la alimentación automática de líneas. Algunos cables de la interfaz están conectados de manera que la alimentación automática de línea esté siempre activada: este elemento elimina la posibilidad de que surja tal problema. Si el sistema utiliza la clavija 14 de la interfaz paralela para controlar la alimentación automática de línea, cambie el parámetro a Valid (Válido).

MODO MENU (MENÚ) > 41

Auto Select, Default =No (Selección automática, valor por defecto = No)

Determina si la impresora se selecciona automáticamente o no después de cargar el papel. Con el valor por defecto de fábrica, se anula la selección de impresora para que se pueda definir la posición TOF (Top of Form, tope del documento). Si siempre utiliza la misma posición TOF, cambie el parámetro a Yes (Sí).

Baud Rate, Default = 9600 bps (Baudios, valor por defecto = 9600 bps)

Solamente aparece si se ha instalado la Interfaz de serie. Set this to match your system’s transmission speed.

Bi-direction, Default = Enable (Bidireccional, valor por defecto = activado)

Cambie este parámetro si desea desactivar la transmisión bidireccional (PnP) en modo Nibble.

Bottom Margin, Default = Valid (Margen inferior, valor por defecto = válido)

Cambie el valor a Invalid (No válido) si desea que la impresora no tenga en cuenta el parámetro de margen inferior.

PRECAUCIÓN!

Si define el margen inferior como no válido, pueden perderse datos y dañarse el cabezal de impresión al permitirse la impresión sin papel.

Busy Line, Default = SSD- (Línea ocupada, valor por defecto = SSD-)

Solamente aparece cuando se ha instalado la Interfaz de serie opcional. Si se ha seleccionado el protocolo Ready/Busy (Lista/ Ocupada) (valor por defecto de fábrica), puede elegir la línea en la que el sistema buscará una señal de ocupado:

l SSD -9V, seleccione SSD- l SSD +9V, seleccione SSD+ l DTR -9V, seleccione DTR l RTS -9V, seleccione RTS

MODO MENU (MENÚ) > 42

Busy Time, Default = 200 ms (Ocupada, valor por defecto = 200 ms) Solamente aparece cuando se ha instalado la Interfaz de serie

opcional. Define la longitud de la señal de ocupado cuando se ha aplicado el protocolo Ready/Busy (valor por defecto de fábrica).

Centering Position, Default = DEFAULT (Posición centrada, valor por defecto = POR DEFECTO)

Se utiliza para limitar el desplazamiento del cabezal de impresión cuando se imprimen columnas estrechas.

l Seleccione Mode 1 para impresoras de carro estrecho. l Seleccione Mode 1 o Mode 2 para impresoras de carro amplio.

Character Set, Default = IBM Set II (Conjunto de caracteres, valor por defecto = IBM Conjunto II)

Sólo emulaciones Epson e IBM. Utilícelo para cambiar los conjuntos de caracteres a IBM Set II.

Character Set, Default = Standard (Conjunto de caracteres, valor por defecto = estándar)

Sólo emulación MICROLINE. Utilícelo para cambiar el conjunto de caracteres a Line Graphics (Gráficos de línea).

Code Page, Default = USA (Página de códigos, valor por defecto = EE.UU.)

Escoja el carácter de página de códigos que desee utilizar. USA, Canada French, Multilingual, Portugal, Norway, Turkey,

Greek_437, Greek_869, Greek_928, Greek_437 CYPRUS, Polska Mazovia, Serbo Croatic I, Serbo Croatic II, ECMA-94, Hungarian CWI, Windows Greek, Windows East Europe, Windows Cyrillic, East Europe Latin II - 852, Cyrillic I - 855, Cyrillic II - 866, Kamenicky (MJK), ISO Latin 2, Turkey_857, Windows Turkey, Ukrainian, Bulgarian, ISO Latin 6 (8859/10), Windows Baltic, Baltic_774, KBL-Lithuanian, Cyrillic Latvian, Roman-8, Icelandic-861, Multilingual 858, ISO 8859-15 Greek_737.

MODO MENU (MENÚ) > 43

CSF Bin Select, Default = Bin 1 (Selección de bandeja CSF, valor por defecto = bandeja 1)

Solamente aparece cuando se ha instalado el Dual-Bin Cut Sheet Feeder (Alimentador con corte de papel de doble bandeja) opcional. Utilícelo para cambiar el parámetro por defecto a Bin 2.

CSF Type, Default = Wide (Tipo CSF, valor por defecto = amplio)

Para evitar atascos de papel, cambie este parámetro a Narrow (Estrecho) si utiliza el alimentador con corte de papel en la impresora modelo ML5521 amplia.

Diagnostic Test, Default = No (Prueba diagnóstica, valor por defecto = No)

Solamente aparece cuando se ha instalado la Interfaz de serie opcional. Seleccione YES (Sí) para realizar una prueba diagnóstica de la interfaz de serie.

DRAFT Mode, Default = HSD (Modo Borrador, valor por defecto = HSD)

Solamente válido cuando el modo impresión está establecido como DRAFT. Selecciona el modo borrador que se debe utilizar. HSD (High Speed Draft, borrador de alta velocidad) o SSD (Super Speed Draft, borrador de velocidad súper).

DSR Signal, Default = Valid (Señal DSR, valor por defecto = válido)

Solamente aparece cuando se ha instalado la Interfaz de serie opcional. Se utiliza con el protocolo Ready/Busy (valor por defecto de fábrica) para seleccionar la manera en que el sistema gestiona la señal DSR.

DTR Signal, Default = Ready On Power Up (Señal DTR, valor por defecto = lista en el encendido)

Solamente aparece cuando se ha instalado la Interfaz de serie opcional. Cambie a Ready On Select (Lista al seleccionar) si la señal DTR es necesaria al seleccionarse la impresora (déjelo como Ready On Power Up si la señal DTR es necesaria cuando se enciende la impresora).

MODO MENU (MENÚ) > 44

Emulation Mode, Default = IBM PPR (Modo emulación, valor por defecto = IBM PPR)

Selecciona el conjunto de comandos de la impresora (emulación) que desea utilizar.

ESC SI Pitch, Default = 17 cpi (Paso SI ESC, valor por defecto = 17 cpi)

Establece el paso de caracteres utilizado al recibirse el comando ESC SI.

Form Tear-Off, Default = Off (Corte de papel, valor por defecto = apagado)

Elija 500 ms, 1 sec o 2 sec para encender la función Form Tear-Off y establecer el intervalo de tiempo que ha de esperar la impresora antes de avanzar el papel.

Graphics, Default = Bi-directional (Gráficos, valor por defecto = bidireccional)

Cambie a gráfico unidireccional si desea un registro mejor, pero una impresión más lenta. Con este valor definido como bidireccional, se puede optimizar el registro utilizando el parámetro Print Registration (Registro de la impresión) del menú.

I-Prime, Default = Buffer Print (I-Prime, valor por defecto = memoria intermedia de impresión)

Determina lo que hará la impresora cuando reciba la señal de I-Prime desde el software.

Buffer Print

: imprime el contenido de la memoria intermedia

antes de restablecerse.

Buffer Clear

: vacía de inmediato el contenido de la memoria

intermedia.

Invalid (No válido)

: hace que la impresora pase por alto el comando I-Prime. Select this setting if you wish to enter settings through the printer’s control panel which will not be automatically overridden by the software’s settings when the I-Prime signal is sent.

MODO MENU (MENÚ) > 45

Language Set, Default = ASCII (Conjunto de idiomas, valor por defecto = ASCII)

Reemplaza algunos símbolos estándar con caracteres especiales utilizados en idiomas extranjeros.

Line Spacing, Default = 6 lpi (Espaciado de líneas, valor por defecto = 6 lpi)

Cambie a 8 líneas por pulgada (lines per inch; lpi) para que quepan más líneas en una página.

Operator Panel Function, Default = Full Operation (Función del panel del operador, valor por defecto = funcionamiento completo)

Cambie a Limited Operation (Funcionamiento limitado) para desactivar los botones

CHARACTER PITCH (Paso de caracteres)

PRINT QUALITY (Calidad de impresión)

, para que estas funciones

solamente se puedan controlar desde el software. De esta manera se impide la modificación de estos valores desde el panel de control cuando hay varias personas utilizando la impresora.

NOTA

Esta función también impide el acceso al me nú. Para acceder al menú en estos casos, apague la impresora y mantenga presionada la tecla la vez que enciende la impresora.

SEL

Page Length, Default = 11-2/3" or 1/2" (Longitud de página, valor por defecto = 11-2/3" o 1/2")

Selecciona la longitud de papel que va a utilizar. Esto permite que la impresora controle la posición de impresión inicial (TOF) de cada página.

Page Length Control, Default = by Actual Page Length (Control de longitud de página, valor por defecto = por Longitud de página real)

Si desea utilizar el sensor Paper End (Final del papel) para detectar el final del papel real, utilice el parámetro

de página real)

. Si utiliza “by Menu Setting” (por Configuración de

Actual Page Length (Longitud

menú), la impresora no tiene en cuenta el final del papel (Paper End; PE) y utiliza la longitud del papel definida por el menú.

MODO MENU (MENÚ) > 46

Page Width, Default = 13,6" (Anchura de la página, valor por defecto = 13, 6")

Solamente para el modelo de carro amplio.

Paper Out Override, Default = No (Anulación de salida de papel, valor por defecto = no)

Percibe cuándo queda menos de 1" (25 mm) de papel y detiene la impresión. Cambie a Yes (Sí) para anular el sensor e imprimir más cerca del margen inferior de la página.

PRECAUCIÓN!

Si elige Paper Out Override, pueden perderse datos y dañarse el cabezal de impresión al permitirse la impresión sin papel.

Parity, Default = None (Paridad, valor por defecto = ninguna)

Solamente aparece cuando se ha instalado la Interfaz de serie opcional. Selecciona el tipo de paridad que utiliza el sistema: None (Ninguno), Odd (Impar) o Even (Par).

Pin 18, Default = +5V (Clavija 18, valor por defecto = +5V) Establece la señal en la clavija 18 como +5 voltios o abierta. Pitch, Default = 10 cpi (Paso, valor por defecto = 10 cpi) Elija la anchura de caracteres en caracteres por pulgada (characters

per inch; cpi).

Power Save Time, Default = 5 min. (Tiempo de ahorro de energía, valor por defecto = 5 min.)

Establece el intervalo que espera la impresora para recibir más datos, antes de pasar al modo de ahorro de energía. El ahorro de energía debe establecerse como Enable (Activado, el valor por defecto de fábrica) para que resulte eficaz.

MODO MENU (MENÚ) > 47

Power Saving, Default = Enable (Ahorro de energía, valor por defecto = Activado)

Cambie a Disable (Desactivado) si no desea que la impresora pase al modo de ahorro de energía tras el intervalo seleccionado.

Print Mode, Default = Utility (Modo impresión, valor por defecto = utilidad)

Elija la calidad y el tipo de letra de la impresión. Cambie a NLQ Courier o NLQ Gothic para obtener una impresión Near Letter Quality (NLQ). Si va a imprimir documentos tipo borrador, seleccione DRAFT (Borrador) y, a continuación, seleccione HSD o SSD bajo modo DRAFT. Ambos elementos pertenecen al grupo de fuentes.

Print Registration, Default = 0 (Registro de la impresión, valor por defecto = 0)

Si es necesario, cambie el parámetro para obtener el mejor registro de la impresión bidireccional.

Print Suppress Effective, Default = Yes (Supresión de impresión activada, valor por defecto = sí)

Si el sistema emplea los códigos DC1 y DC3 para modos que no sean el de supresión de impresión, cambie el parámetro a No.

Proportional Spacing, Default = No (Espaciado proporcional, valor por defecto = no)

Cambie el parámetro a Yes (Sí) para aplicar el espaciado proporcional de caracteres.

Protocol, Default = Ready/Busy (Protocolo, valor por defecto = Listo/ Ocupado)

Solamente aparece si se ha instalado la Interfaz de serie opcional. Cambie a X-ON (Encendido) / X-OFF (Apagado) si ése es el tipo de protocolo que utiliza el sistema.

MODO MENU (MENÚ) > 48

Receive Buffer Size, Default = 64K (Tamaño de memoria intermedia de recepción, valor por defecto = 64K)

Selecciona la cantidad de memoria destinada a guardar los datos recibidos. Si elige 1 Line (Una línea), no podrá utilizar su ordenador mientras imprime, pero si interrumpe el trabajo de impresión, la impresora se detiene mucho antes.

Reset Inhibit, Default = No (Bloqueo restablecido, valor por defecto = no)

Seleccione Yes (Sí) si desea que la impresora no tenga en cuenta el comando restablecer enviado por el software. De esta manera, se impide que el software cambie los ajustes realizados por el usuario con los controles del panel frontal o los de la impresora.

NOTA

Con ello también se impide que el software elimine los parámetros existentes al finalizar la impresión de un documento y pasar a otro.

Serial Data 7/8 Bits, Default = 8 Bits (Datos serie 7/8 bits, valor por defecto = 8 bits)

Solamente aparece si se ha instalado la Interfaz de serie opcional. Cambie a 7 Bits si el sistema utiliza un formato de datos de 7 bits.

SI Select Pitch 10 cpi, Default = 17,1 cpi (Paso de selección SI 12 cpi, valor por defecto = 20 cpi)

Sólo emulación IBM. Define el paso que se va a utilizar cuando el panel de control de la impresora está definido en 10 cpi y se recibe el comando SI.

SI Select Pitch 12 cpi, Default = 20 cpi (Paso de selección SI 12 cpi, valor por defecto = 20 cpi)

Sólo emulación IBM. Define el paso que se va a utilizar cuando el panel de control de la impresora está definido en 12 cpi y se recibe el comando SI.

MODO MENU (MENÚ) > 49

Size, Default = Single (Tamaño, valor por defecto = sencillo)

Cambie a Double si desea imprimir a doble anchura y altura.

Skip Over Perforation, Default = No (Saltar perforación, valor por defecto = no)

Cambie a Yes (Sí) si desea que la impresora vaya a la página siguiente cuando se encuentra a 1" (25 mm) del margen inferior de la página. Manténgalo en No si el software tiene sus propios controles de formato de página.

Style, Default = Normal (Estilo, valor por defecto = normal)

Cambie a Italics (Cursiva) si desea que los caracteres se impriman inclinados.

Time Out Print, Default = Valid (Tiempo de impresión excedido, valor por defecto = válido)

Si el software tarda mucho tiempo en realizar el proceso entre los distintos segmentos de datos que manda a la impresora, cambie el parámetro a Invalid (No válido) para evitar que la impresora elimine la información recibida mientras espera recibir más datos.

MODO MENU (MENÚ) > 50

MANTENIMIENTO

CAMBIO DEL CARTUCHO DE LA CINTA

Importante Compruebe que dispone del recambio de cinta correspondiente a la

impresora. Si no lo es, la cinta no imprimirá al instalarse la impresora. Busque el número de modelo de impresora en el paquete de la cinta.

Manejo del cartucho de la cinta l No saque los cartuchos de cinta de su paquete mientras no los

necesite.

l Tenga cuidado; la tinta de la cinta puede dejar manchas

permanentes.

l La tinta de la cinta sobre la piel o la ropa se elimina

normalmente con agua y jabón.

Compruebe que la impresora está apagada.

Abra la cubierta de acceso y centre el cabezal de impresión.

MANTENIMIENTO > 51

Bascule el cartucho de la cinta usada hacia arriba, sáquelo del

cabezal de impresión hacia arriba y tírelo.

ADVERTENCIA!

El cabezal de impresión puede estar CALIENTE.

Retire el cartucho de la cinta de su envoltorio e instálelo.

3. Importante

No retire la tapa protectora de la cinta (1).

Gire la perilla de rebobinado (1) en la dirección de la flecha

para tensar la cinta.

Cierre la cubierta de acceso y vuelva a encender la impresora.

5. Si la cinta entra en contacto con los ojos:

Enjuague los ojos con abundante agua durante 15 minutos, manteniendo abiertos los párpados con ayuda de los dedos. Acuda al médico.

Si la cinta entra en contacto con la piel:

Lávese bien con agua y jabón.

MANTENIMIENTO > 52

CARGA DE PAPEL

ALIMENTACIÓN POSTERIOR

Si hay papel en la vía de papel, retírelo antes de instalar el papel para la alimentación posterior.

Carga del papel para la alimentación posterior desde la parte

posterior

En estas instrucciones se presupone que puede acceder a la parte posterior de la impresor a. Si no es así, consulte “Carga del papel para la alimentación posterior desde la parte frontal de la impresora”.

Compruebe que la palanca del papel está inclinada hacia delante (posición marcada como “REAR” (Posterior)).

Palanca de bloqueo Cubierta del tractor superior Clavijas

de la impresora

MANTENIMIENTO > 53

Abra la cubierta de acceso (1).

Sujete la guía del papel. Levántela ligeramente y deslícela otra

vez a su sitio.

Gire la guía del papel hacia delante y, con cuidado, apóyela en

el montaje del rodillo.

Atención:

Si apoya la guía del papel con demasiada fuerza en el

rodillo, éste puede quedar desenganchado de su sitio. En ese caso, asegúrese de volver a colocar el rodillo en su sitio antes de continuar.

MANTENIMIENTO > 54

Desde la parte posterior de la impresora, busque los tractores

(1).

Abra las palancas de bloqueo (1) y mueva el tractor derecho

(

según se ve desde la parte posterior de la impresora

marca de referencia (2) que coincida con la anchura del papel que está cargando. Ahora cierre la palanca de bloqueo en el tractor derecho:

9.5

5520

5521

) a la

NOTA

El movimiento del tractor derecho es limitado para garantizar que el papel cubra el sensor de papel.

MANTENIMIENTO > 55

Abra las cubiertas del tractor.

Coloque papel continuo en las dos primeras clavijas de cada

tractor.

Importante El número de orificios del papel insertados en cada clavija debe ser el mismo. De lo contrario, el papel se tuerce y se atasca.

Cierre la cubierta del tractor derecho.

MANTENIMIENTO > 56

Ajuste el tractor izquierdo hasta que los orificios del papel

queden centrados en las clavijas y bloquee la palanca, y cierre la cubierta del tractor izquierdo.

NOTA

Si el papel está demasiado suelto o demasiado tenso, pueden producirse atascos.

Baje la guía del papel y deslícela hacia la parte frontal de la

10.

impresora hasta que se alineen las marcas.

MANTENIMIENTO > 57

Coloque la guía de alambre en la guía del papel del rodillo.

11.

12.

Pulse

FF/LOAD

NOTA

El valor por defecto de fábrica del parámetro Top of Form (lugar donde debe comenzar la impresión) es 1" desde el margen superior de la página. Para cambiar el parámetro, consulte “Tope del documento (Top of Form; TOF)” en el capítulo anterior.

Carga del papel para la alimentación posterior desde la parte de la impresora

En estas instrucciones se presupone que no tiene acceso a la parte posterior de la impresora. Pero si lo tiene, consulte “Carga del papel para la alimentación posterior desde la parte posterior de la impresora” en este capítulo.

frontal

Palanca de bloqueo Cubierta del tractor superior Clavijas

MANTENIMIENTO > 58

Compruebe que la palanca del papel está inclinada hacia delante (posición marcada como “REAR” (Posterior)).

Abra la cubierta de acceso (1).

Sujete las pestañas y levante la guía del papel.

MANTENIMIENTO > 59

Levante las palancas para desbloquearlas.

NOTA

El movimiento del tractor izquierdo (según se ve desde la parte frontal de la impresora) es limitado para garantizar que el papel cubra al sensor de salida de papel.

Lleve el tractor izquierdo a la posición que coincida con el

tamaño del papel y empuje la palanca hasta bloquearla en su sitio, y después mueva el tractor derecho hasta que se ajuste a la anchura del papel. En la impresora encontrará las marcas de referencia (1 en la ilustración a continuación) de los dos tamaños de papel más frecuentes:

10 9.5

16 15

5520

5521

MANTENIMIENTO > 60

Abra las cubiertas del tractor y coloque el papel continuo en

las dos primeras clavijas de cada tractor, y cierre la cubierta

izquierda

del tractor.

NOTA

El número de orificios del papel insertados en cada clavija debe ser el mismo. De lo contrario, el papel se tuerce y se atasca.

Ajuste la posición del tractor derecho para centrar los orificios

del papel en las clavijas. A continuación, cierre la cubierta del tractor derecho y empuje la palanca de bloqueo a su sitio. No estire el papel.

Si el papel está demasiado suelto o demasiado tenso, pueden producirse atascos.

MANTENIMIENTO > 61

Vuelva a instalar el alimentador de hojas.

MANTENIMIENTO > 62

Coloque la guía de alambre (1) en la guía del papel del rodillo.

Pulse

FF/LOAD

NOTA

MANTENIMIENTO > 63

ALIMENTACIÓN SUPERIOR (HOJAS SUELTAS)

Si hay papel continuo en la vía, pulse

PARK (Aparcar)

para retirarlo

antes de cargar hojas sueltas. Asegúrese de que la impresora esté encendida y sin seleccionar (luz

apagada).

SEL

Mueva la palanca del papel (1) a la posición central (marcada

“TOP”).

Abra la cubierta acústica (1) y eleve la guía del papel (2) hasta

la posición de hoja suelta. Gire hacia arriba la guía de alimentación (3) e insértela en la guía del papel.

MANTENIMIENTO > 64

Ajuste las guías de alimentación de papel (1) de acuerdo con

la anchura del papel, y coloque una hoja de papel en el separador. El papel se alimenta a la impresora.

NOTAS

> Si el papel no avanza, retírelo. Compruebe la posición de la palanca

del papel. Compruebe que la luz (encendida): si parpadea, mantenga presionada la tecla

(Mayús) caracteres/Restablecer)

y pulse la tecla

CHARACTER PITCH/RESET (Paso de

. Vuelva a cargar la hoja de papel.

> El valor por defecto de fábrica del parámetro Top of Form (lugar

donde debe comenzar la impresión) es 1" desde el margen superior de la página. Para cambiar el parámetro, consulte “Tope del documento (Top of Form; TOF)” en el capítulo anterior.

está en posición ON

ALARM

SHIFT

MANTENIMIENTO > 65

ELIMINACIÓN DE ATASCOS DE PAPEL

ATASCOS EN LA ALIMENTACIÓN POSTERIOR

Apague la impresora.

Utilice la perilla de la platina para sacar el papel por completo

de la impresora.

PRECAUCIÓN!

Compruebe que la impresora está apagada antes de abrir la cubierta de acceso.

Abra la cubierta de acceso (1) y retire el rodillo (2). Compruebe

que hay restos de papel rasgado y retírelos.

Eleve la guía del papel (1) y vuelva a cargar papel. Compruebe

que ha cerrado las cubiertas de los tractores.

MANTENIMIENTO > 66

Baje la guía del papel y coloque el rodillo en su sitio; ahora

cierre la cubierta de acceso.

Encienda la impresora y pulse

FF/LOAD

ALIMENTACIÓN POSTERIOR, ATASCOS REITERADOS

Si el papel continúa atascándose, podría deberse a:

l papel defectuoso l papel mal alineado l restos de papel adheridos a la vía del papel

Papel defectuoso

Cámbielo por un nuevo lote.

Papel mal alineado

Apague la impresora.

Utilice la perilla de la platina para sacar el papel por completo

de la impresora. Corte un par de hojas de papel, dejando un borde nuevo,

limpio y perfectamente cortado. Cargue otra vez el papel y vuelva a encender la impresora.

MANTENIMIENTO > 67

Fragmentos de papel en la vía del papel

Apague la impresora.

Utilice la perilla de la platina para sacar el papel por completo

de la impresora.

PRECAUCIÓN!

Compruebe que la impresora está apagada antes de abrir la cubierta de acceso.

Abra la cubierta de acceso (1) y retire el rodillo (2). Ahora

sujete las pestañas (3) de la guía del papel (4) y sáquela de la impresora.

Compruebe que hay restos de papel rasgado y retírelos.

MANTENIMIENTO > 68

Pliegue tres veces el papel continuo para crear una página de

cuatro hojas de grosor. Ahora cárguela en los tractores y cierre y bloquee las cubiertas.

Utilice la perilla de la platina para cargar la página de grosor

cuádruple alrededor de la platina. De esta manera salen los trozos de papel atascados.

Retire los trozos de papel. Utilice la perilla de la platina para

sacar el papel. Cargue papel estándar, cierre y bloquee las cubiertas de los

tractores.

MANTENIMIENTO > 69

Coloque la guía del papel y el rodillo en su sitio; ahora cierre la

cubierta de acceso.

Encienda la impresora y pulse

10.

FF/LOAD

ATASCOS DE PAPEL CON HOJAS SUELTAS

Apague la impresora.

Utilice la perilla de la platina para sacar el papel.

MANTENIMIENTO > 70

Abra la cubierta de acceso (1) y retire el rodillo (2).

Compruebe que hay restos de papel alrededor del carro y

retírelos. Vuelva a colocar el rodillo en su sitio y cierre la cubierta de

acceso.

LIMPIEZA DEL INTERIOR DE LA IMPRESORA

Debe limpiarse cada seis meses (o tras unas 300 horas de funcionamiento).

PRECAUCIÓN!

Nunca utilice disolventes potentes ni detergentes abrasivos en la carcasa, ya que pueden dañar el interior de la impresora.

Apague la impresora.

Utilice la perilla de la platina para sacar el papel de la

impresora.

PRECAUCIÓN!

Compruebe que la impresora está apagada antes de abrir la cubierta de acceso.

MANTENIMIENTO > 71

Abra la cubierta de acceso (1) y retire el rodillo (2).

Utilice un paño limpio y seco para quitar el polvo del eje y la

platina del carro. Si hay restos de papel, retírelos. Vuelva a colocar el rodillo en su sitio y cierre la cubierta de

acceso.

MANTENIMIENTO > 72

LOCALIZACIÓN DE PROBLEMAS

INFORMACIÓN GENERAL

A continuación ofrecemos algunas consideraciones generales, antes de proceder con la localización de averías propiamente dicha.

l ¿La impresora está enchufada y encendida? l ¿Las conexiones (alimentación e interfaz) están

adecuadamente fijadas?

l ¿El producto funciona en las condiciones ambientales

adecuadas?

l ¿El papel utilizado cumple las especificaciones del producto? l ¿Se ha instalado el papel correctamente? l ¿Se ha instalado la cinta correctamente? l ¿Se está utilizando una cinta Oki? l ¿Está el hueco del cabezal de impresión correctamente

definido?

l ¿Están utilizándose los controladores de impresora adecuados

para la impresora?

NOTA

>Los parámetros de la aplicación de software normalmente anulan

los del controlador de la impresora.

>Los parámetros del controlador de la impresora normalmente

anulan los del menú o los del panel frontal de la impresora.

LOCALIZACIÓN DE PROBLEMAS > 73

Problema

Mis archivos del procesador de texto no se imprimen de acuerdo con la forma en que he definido el menú y el panel frontal.

Solución

Recuerde: l Los parámetros de la aplicación de software pueden anular los

del controlador de la impresora.

l Los parámetros del controlador de la impresora pueden anular

los del menú o los del panel frontal de la impresora.

Antes de enviar un archivo a la impresora, muchos procesadores de texto envían una “cadena de inicialización” o una señal

I-Prime

a la

impresora. La cadena de inicialización contiene códigos que anulan los

parámetros del panel y del menú. Si desea cambiar la impresora para que no tenga en cuenta el código de restablecimiento, acceda al

Modo Menu (Menú)

los parámetros de

, vaya al grupo

Set-Up (Configuración)

Reset Inhibit (Bloqueo restablecido)

y cambie

Yes (Sí)

La señal I-Prime anula automáticamente los parámetros del panel frontal que se hayan hecho. Para eliminar este problema, acceda al

Modo Menu (Menú) paralela)

y cambie el parámetro de

, vaya al grupo

Parallel Interface (Interfaz

I-Prime a Invalid (No válido)

Para más información sobre el cambio de parámetros del menú, consulte “Cambio de los parámetros de menú” del Capítulo 3.

Problema

Cuando enciendo la impresora, ésta no se pone en funcionamiento.

Solución

Compruebe la conexión entre el cable de alimentación y la toma de corriente y la impresora. Si utiliza una regleta de alimentación, compruebe que está encendida y que el fusible no se haya quemado, ni se haya producido un cortocircuito.

LOCALIZACIÓN DE PROBLEMAS > 74

Problema

La impresora no imprime cuando el ordenador envía datos.

Soluciones

¿Está encendida la luz

Compruebe que el cable de la interfaz está bien conectado a la

? Si no lo está, pulse la tecla

SEL

impresora y al ordenador. Si tiene instalado el cuadro de interfaz de serie opcional,

compruebe que está firmemente asentado en la impresora.

Problema

Cuando intento imprimir un documento, salen símbolos extraños, fuentes incorrectas, etc.

Soluciones

Compruebe que el controlador de la impresora que ha

seleccionado en el software coincide con la emulación de la impresora.

Pulse las teclas

2. GROUP

SHIFT

, y a continuación pulse la tecla

SEL

De esta manera se imprimirá una línea con la emulación que haya seleccionado.

Si ha insertado comandos de impresora en el software,

compruebe que los ha introducido correctamente.

Problema

La tinta mancha el papel cuando imprimo columnas estrechas.

Solución

Este problema puede deberse a un desplazamiento excesivo del cabezal de impresión desde la posición centrada. Acceda al menú y defina la opción Centering Position (Posición centrada) en

MODE 1

Consulte “Utilización de la impresora, modo Menu (Menú)”. Si para la impresora de carro amplio MODE 1 no funciona, intente

ajustar la posición centrada en

LOCALIZACIÓN DE PROBLEMAS > 75

MODE 2

Problema

He instalado una nueva cinta y la impresión aparece manchada y con rayas.

Solución

La tapa protectora de la cinta (1) está demasiado suelta o falta.

Retire el cartucho de la cinta y compruebe la tapa protectora de la cinta.

Si está suelta, ténsela. Si falta, encuéntrela y colóquela.

Problema

Faltan puntos en mis impresiones.

Solución

El hueco de la cabeza puede no estar definido correctamente. Intente mover la palanca del hueco de la cabeza a un parámetro más bajo. Si el problema persiste, el cabezal de impresión puede estar dañado; llame al servicio técnico.

Problema

La luz ALARM parpadea.

Solución

Intente

apagar

la impresora y

encenderla

parpadeando, llame al servicio técnico.

LOCALIZACIÓN DE PROBLEMAS > 76

otra vez. Si la luz continúa

Problema

La luz ALARM está encendida y la luz Character Pitch 10 (Paso de caracteres 10) parpadea.

Solución

Esto indica que la palanca del papel está en la posición incorrecta para el papel que quiere utilizar. Muévala a la posición correcta.

Problema

La luz ALARM está encendida y la luz Character Pitch 15 (Paso de caracteres 15) parpadea.

Solución

Esto indica un atasco de papel. Pulse la tecla

y corrija el atasco de

SEL

papel. Consulte “Eliminación de atascos de papel” en el Capítulo 3.

Problema

La impresora necesita papel. ALARM no está encendida y no puede cargar papel.

Solución

Pulse y suelte la tecla

Mantenga presionada la tecla

2. CHARACTER PITCH (Restablecer/Paso de caracteres)

La luz

se enciende y ya puede cargar el papel.

ALARM

SEL

y pulse la tecla

SHIFT

RESET /

Problema

El papel continuo se pega a la guía del papel.

Solución

Con el tiempo frío y seco, se producen cargas electrostáticas que hacen que el papel se quede adherido a la guía del papel. Intente mover las guías del papel al mismo tiempo para que el papel descanse sobre las guías y no en el separador.

LOCALIZACIÓN DE PROBLEMAS > 77

Problema

Las teclas Print Quality y Character Pitch del panel frontal no funcionan.

Solución

Puede utilizarse Operator Panel Function (Función del panel del operador) en el menú de la impresora para desactivar estos botones (función limitada). Si la impresora forma parte de un sistema personalizado, o si la utilizan varias personas, el administrador del sistema puede haber activado esta opción para asegurarse de que la impresora esté correctamente definida en todo momento.

Consulte con el administrador del sistema antes de cambiar cualquiera de los parámetros del menú.

LOCALIZACIÓN DE PROBLEMAS > 78

RECAMBIOS Y ACCESORIOS

Compra de recambios y accesorios

Antes de comprar recambios y accesorios, tome nota del número de modelo de la impresora (en la parte frontal de la unidad) y tenga a mano la referencia del recambio y la descripción del componente que desea comprar. Las descripciones de componentes y las referencias se recogen en esta sección.

l Consulte al distribuidor que le vendió la impresora. l En el sitio web Oki de su región encontrará un Distribuidor

Autorizado Oki. En la siguiente URL se muestran vínculos a todos los países:

http://www.okieurope.com

Elemento Referencia

ML5520

Cartucho de cinta (1) 01126301 01126301 Perilla de la platina (2) 2PP4025-2871P021 2PP4025-2871P021 Cable de alimentación (3) -

Euro

RU Cabezal de impresión (4) 41923901 41923901 Cubierta de acceso (5) 42115401 42115301 Guía del papel (6) 1PA4094-7305G010 1PA4094-7308G011 Rodillo (7) 42044701 42045701

x 2

Referencia ML5521

YS4011-1272P001 YS4011-1273P001

RECAMBIOS Y ACCESORIOS > 79

Opción Referencia

ML5520

Tractor de remolque, montaje superior (1) 09002365 09002369 Tractor de empuje, montaje inferior (2) 09002366 09002370 Soporte para rollo de papel (3) 09002332 N/A Alimentador con corte de papel (4)

Bandeja de hojas sueltas Doble bandeja

Interfaz de serie RS232C (5) 09002351 09002351

RECAMBIOS Y ACCESORIOS > 80

09000691 09000692

Referencia ML5521

09000695 09000696

CÓDIGOS DE CONTROL DE LA IMPRESORA

En esta sección se recogen los códigos de control de la impresora que se utilizan con mayor frecuencia.

Encontrará una lista completa de los códigos de control (sólo en inglés) en el CD de la impresora.

Para acceder a ella:

Inserte el CD en la unidad CD-ROM y espere a que se arranque

automáticamente. Seleccione el modelo de impresora y pulse

2. (Continuar)

Continue

Haga clic en

Documentation (Documentación)

y siga las

instrucciones en pantalla para ver el archivo.

COMANDOS DE IBM PROPRINTER III

Comando IBM ASCII Decimal

Backspace (Retroceso) BS 8 Carriage Return (Retorno de carro) CR 13 Character Pitch (Paso de caracteres):

Select 10 cpi (Seleccionar 10 cpi) Select 12 cpi (Seleccionar 12 cpi) Select 15 cpi (Seleccionar 15 cpi) Select condensed Print (Seleccionar impresión estrecha)

Character Sets (Conjuntos de caracteres):

IBM Set I (IBM Conjunto I) IBM Set II (IBM Conjunto II) Publisher (Edición) Slashed Zero (Cero barrado) Unslashed Zero (Cero no barrado)

Double Width ON (Doble anchura encendida) Double Width OFF (Doble anchura apagada)

Emphasised Printing ON (Impresión acentuada encendida) Emphasised Printing OFF (Impresión acentuada apagada)

DC2 ESC: ESC G

ESC SI o SI

ESC 7 ESC 6 ESC ! Z ESC ! @ ESC ! A

ESC W 1 ESC W 0

ESC E

ESC F

18 27 58 27 103

27 15 O 15

27 55 27 54 27 33 90 27 33 64 27 33 65

27 87 49 27 87 48

27 69

27 70

CÓDIGOS DE CONTROL DE LA IMPRESORA > 81

Comando IBM ASCII Decimal

Enhanced Printing ON (Impresión realzada encendida) Enhanced Printing OFF (Impresión realzada apagada)

Form Feed (Alimentación de papel) FF 12 Form Length (Longitud de papel):

n inches (n = 1 to 255) (n pulgadas (n = 1 a 255)) n lines (n = 1 to 255) n líneas (n = 1 a

255))

Horizontal Tab, Execute (Tabulación horizontal, ejecutar)

Italics ON (Cursiva encendida) Italics OFF (Cursiva apagada)

Line Feed, Execute (Alimentación de líneas, ejecutar):

w/ Carriage Return (c/ Retorno de carro) n/144" (n = 1 to 127) (n = 1 a 127) n/216" (n = 0 to 255) (n = 0 a 255) Reverse (Invertir) Auto Line Feed ON (Alimentación automática de líneas encendida) Auto Line Feed OFF (Auto Line Feed OFF (Alimentación automática de líneas apagada))

Line Spacing (Espaciado de líneas):

Set Spacing to 1/8” (Establecer espaciado en 1/8”) Set Spacing to 7/72” (Establecer espaciado en 7/72”) Set Spacing to n/72” (Establecer espaciado en n/72”) Store Spacing Set by ESC A n (Guardar espaciados establecidos por medio de ESC A n) Set Spacing to n/144" (Establecer espaciado en n/144") (n = 1 to 127) (n = 1 a 127) Set Spacing to n/216" (Establecer espaciado en n/216") (n = 0 to 255) (n = 0 a 255)

Overscore ON (Suprarrayado encendido) Overscore OFF (Suprarrayado apagado)

ESC G

ESC H

ESC C NUL n

ESC C n

HT 9 ESC % G

ESC % H

LF ESC % 5 n ESC J n ESC ]

ESC 5 1

ESC 5 0

ESC 0

ESC 1

ESC A n

ESC 2

ESC % 9 n

ESC 3 n ESC _ 1

ESC _ 0

27 71

27 72

27 67 0 n

27 67 n

27 37 71 27 37 72

10 27 37 53 n 27 74 n 27 93

27 53 49

27 53 48

27 48

27 49

27 65 n

27 50

27 37 57 n

27 51 n 27 95 49

27 95 48

CÓDIGOS DE CONTROL DE LA IMPRESORA > 82

Comando IBM ASCII Decimal

Paper Out Sensor OFF (Sensor de salida de papel apagado) Paper Out Sensor ON (Sensor de salida de papel encendido)

Print Quality, Select HSD (Calidad de impresión, seleccione HSD) Print Suppress Mode ON (Modo supresión de impresión encendido)

ML5520

ML5521 Print Suppress Mode Off (Modo supresión de impresión apagado)

Proportional Spacing ON (Espaciado proporcional encendido) Proportional Spacing OFF (Espaciado proporcional apagado)

Reset (Restablecer): Clear Print Buffer (Vaciar memoria intermedia de impresión)

Software I-Prime ESC } NUL 27 125 0 Stop Printing (Detener impresión) ESC j 27 106 Subscript ON (Subíndice encendido)

Superscript ON (Superíndice encendido) Subscript/Superscript OFF (Subíndice/ Superíndice apagados)

Top of Form (Tope del documento),

Set at Current Position (Establecer en la posición actual)

Underline Printing ON (Impresión subrayada encendida) Underline Printing OFF (Impresión subrayada apagada)

Underline Printing ON (Impresión unidireccional encendida) Underline Printing OFF (Impresión unidireccional apagada)

Vertical Tab, Execute (Tabulación vertical, ejecutar) VT 11

ESC 8

ESC 9

ESC # 0

ESC Q ETX ESC Q SYN

DC1

ESC P 1

ESC P 0

CAN 24

ESC S 1 ESC S 0

ESC T

ESC 4 27 52

ESC -1

ESC 0

ESC U 1

ESC U 0

27 56

27 57

27 35 48

27 81 3 27 81 22

27 80 49

27 80 48

27 83 49 27 83 48

27 84

27 45 49

27 45 48

27 85 49

27 85 48

CÓDIGOS DE CONTROL DE LA IMPRESORA > 83

COMANDOS EPSON FX

Comando Epson ASCII Decimal

Backspace (Retroceso) BS 8 Carriage Return (Retorno de carro)

Execute (Ejecutar) Character Pitch (Paso de caracteres):

Select 10 cpi (Seleccionar 10 cpi)

Select 12 cpi (Seleccionar 12 cpi)

Select 15 cpi (Seleccionar 15 cpi)

Begin 10 cpi (Comenzar 10 cpi) Cancel Condensed Print (Cancelar impresión

estrecha) Delete (Eliminar) DEL 127 Double Height ON (Doble altura encendida)

Double Height OFF (Doble altura apagada) Double Width ON (Doble anchura encendida)

Double Width OFF (Doble anchura apagada) Emphasised Printing ON (Impresión

acentuada encendida) Emphasised Printing OFF (Impresión acentuada apagada)

Enhanced Printing ON (Impresión realzada encendida) Enhanced Printing OFF (Impresión realzada apagada)

Epson Set 1, Select (Epson Conjunto 1, Seleccionar) Epson Set 2, Select (Epson Conjunto 2, Seleccionar)

Italics Printing ON (Impresión cursiva encendida) Italics Printing OFF (Impresión cursiva apagada)

Form Feed (Alimentación de papel) FF 12 Form Length (Longitud de papel):

n inches (n = 1 to 22) (n pulgadas (n = 1 a 22)) n lines (n = 1 to 127) (n líneas (n = 1 a

127))

Horizontal Tab, Execute (Tabulación horizontal, ejecutar)

CR 13

ESC P ESC M ESC g ESC SI o SI

DC2 18

ESC w 1 ESC w 0

ESC W 1 ESC W 0

ESC E

ESC F

ESC G

ESC H

ESC t 0

ESC t 1

ESC 4

ESC 5

ESC C NUL n

ESC C n

HT 9

27 80 27 77 27 103 27 15 O 15

27 119 49 27 119 48

27 87 49 27 87 48

27 69

27 70

27 71

27 72

27 116 48

27 52

27 53

27 67 0 n

27 67 n

CÓDIGOS DE CONTROL DE LA IMPRESORA > 84

Comando Epson ASCII Decimal

Justification (Justificación):

Left (A la izquierda) Center (Centrar) Right (A la derecha) Full (Completa)

Line Feed, Execute (Alimentación de líneas, ejecutar):

Select 10 cpi (Seleccionar 10 cpi) Select 12 cpi (Seleccionar 12 cpi) w/ Carriage Return (c/ Retorno de carro) n/216" (n = 0 to 255) (n/216" (n = 0 a

255)) n/144" (n = 1 to 127) (n/144" (n = 1 a

127)) Reverse (Invertir), n/216

Line Spacing (Espaciado de líneas).

Set Spacing to (Establecer espaciado en):

n/144" (n = 0 to 127) (n/144" (n = 0 a

127)) n/216" (n = 0 to 255) (n/216" (n = 0 a

255)) n/72" (n=0 to 85 or 0 to 213) (n=0 a 85 o 0 a 213) 1/6" 1/8" 7/72"

Paper Out Sensor OFF (Sensor de salida de papel apagado) Paper Out Sensor ON (Sensor de salida de papel encendido)

Print Quality/Font (Calidad/Fuente de impresión):

Select HSD/SSD (Seleccionar HSD/ SSD) (depends on setting for Draft Mode) (según el ajuste del modo borrador) Select NLQ (Seleccionar NLQ) Select Courier (NLQ only) (Seleccionar Courier (sólo NLQ)) Select Gothic (NLQ only) (Seleccionar Gothic (sólo NLQ)) Select UTL (Seleccionar UTL)

ESC a 0 ESC a 1 ESC a 2 ESC a 3

ESC P ESC M

ESC J n

ESC % 5 n ESC j n

ESC % 9 n

ESC 3 n

ESC A n ESC 2 ESC 0 ESC 1

ESC 8

ESC 9

ESC ( 0 ESC x

ESC k

ESC k 1 ESC x 0

27 97 48 27 97 49 27 97 50 27 97 51

27 80 27 77

27 74 n

27 37 53 n 27 106

27 37 57 n

27 51 n

27 65 n 27 50 27 48 27 49 n

27 56

27 57

27 40 48 27 107 48

27 107 49

27 115 49 27 115 48

CÓDIGOS DE CONTROL DE LA IMPRESORA > 85

Comando Epson ASCII Decimal

Print Speed (Velocidad de impresión):

Half-Speed ON (Media velocidad encendida) Half-Speed OFF (Media velocidad apagada)

Print Suppress Mode ON (Modo supresión de impresión encendido) Print Suppress Mode OFF (Modo supresión de impresión apagado)

Proportional Spacing ON (Espaciado proporcional encendido) Proportional Spacing OFF (Espaciado proporcional apagado)

Reset Printer (Restablecer impresora):

Clear Buffer & Initialise (Vaciar memoria intermedia e inicializar) Clear Print Buffer (vaciar memoria intermedia de impresión)

Skip Over Perforation, Cancel (Saltar perforación, cancelar)

Software I-Prime ESC } NUL 27 125 0 Subscript ON (Subíndice encendido)

Superscript ON (Superíndice encendido) Subscript/Superscript OFF (Subíndice/ Superíndice apagados)

Underline ON (Subrayado encendido) Underline OFF (Subrayado apagado)

Uni-Directional Printing (Impresión unidireccional):

One Line only (Sólo una línea)

ON (Encendida)

OFF (Apagada) Vertical Tab, Execute (Tabulación vertical,

ejecutar) VT 11

ESC s 1

ESC s 0

DC3

DC1

ESC p 1

ESC p 0

ESC @

CAN

ESC O 27 79

ESC S 1 ESC S 0

ESC T ESC -1

ESC 0

ESC ESC U 1 ESC U 0

27 115 49

27 115 48

27 112 49

27 112 48

27 64

27 83 49 27 83 48

27 84 27 45 49

27 45 48

27 60 27 85 49 27 85 48

CÓDIGOS DE CONTROL DE LA IMPRESORA > 86

COMANDOS ESTÁNDAR DE OKI MICROLINE

Comando Oki ASCII Decimal

Backspace (Retroceso) BS 8 Carriage Return (Retorno de carro) CR 13 Character Pitch (Paso de caracteres):

Select 10 cpi (Seleccionar 10 cpi)

Select 12 cpi (Seleccionar 12 cpi)

Select 15 cpi (Seleccionar 15 cpi)

Select 17,1 cpi (Seleccionar 17,1 cpi)

Select 20 cpi (Seleccionar 20 cpi) Character Sets (Conjuntos de caracteres):

Standard (Estándar)

Block Graphic (Gráfico de bloque) Line Graphic (Gráfico de línea) Publisher (Edición)

Slashed Zero (Cero barrado) Unslashed Zero (Cero no barrado)

Double Height ON (Doble altura encendida) Double Height OFF (Doble altura apagada)

Double Width Printing (Impresión a doble anchura) US 31

Emphasised Printing ON (Impresión acentuada encendida) Emphasised Printing OFF (Impresión acentuada apagada)

Enhanced Printing ON (Impresión realzada encendida) Enhanced Printing OFF (Impresión realzada apagada)

Form Feed (Alimentación de papel) FF 12 Horizontal Tab, Execute (Tabulación

horizontal, ejecutar) HT 9 Italics ON (Cursiva encendida)

Italics OFF (Cursiva apagada) Line Feed, Commands (Alimentación de

líneas, comandos):

w/ Carriage Return (c/ Retorno de carro) w/o Carriage Return (s/ Retorno de carro) n/144" (n = 1 to 127) (n/144" (n = 1 a

127)) Reverse (Invertir)

RS FS ESC g GS ESC # 3

ESC ! 0 ESC ! 1 ESC ! 2 ESC ! Z

ESC ! @ ESC ! A

ESC US 1 ESC US 0

ESC T

ESC I

ESC H

ESC I

ESC ! / ESC ! *

ESC DC2

ESC % 5 n ESC LF

30 28 27 103 29 27 35 51

27 33 48 27 33 49 27 33 50 27 33 90

27 33 64 27 33 64

27 31 49 27 31 48

27 84

27 73

27 71

27 73

27 33 47 27 33 42

27 18

27 37 53 n 27 10

CÓDIGOS DE CONTROL DE LA IMPRESORA > 87

Comando Oki ASCII Decimal

Line Spacing (Espaciado de líneas):

Set Spacing to 1/6" (Establecer espaciado en 1/6") Set Spacing to 1/8" (Establecer espaciado en 1/8") Set Spacing to n/144" (Establecer espaciado en n/144") (n = 1 to 127) (n = 0 a 127)

Skip Over Perforation (Saltar perforación):

1/3" increments (incrementos de

1/3")

(n = 1 to 9) (n = 1 a 9)

Default (Por defecto) Paper Out Sensor OFF (Sensor de salida de

papel apagado) Paper Out Sensor ON (Sensor de salida de papel encendido)

Print Quality (Calidad de impresión):

Select HSD (Seleccionar HSD) Select NLQ Courier (Seleccionar NLQ Courier) Select NLQ Gothic (Seleccionar NLQ Gothic) Select Utility (Seleccionar utilidad)

Print Speed (Velocidad de impresión):

Set to Full (Establecer Completa) Set to Half (Establecer Media)

Print Suppress ON (Supresión de impresión encendida) Print Suppress OFF (Supresión de impresión apagada)

Proportional Printing (Impresión proporcional):

ON (Encendida) OFF (Apagada)

Reset (Restablecer): Clear Print Buffer (Vaciar memoria intermedia de impresión) CAN 24

Shift-In (Desviar hacia dentro) Shift-Out (Desviar hacia fuera)

Software I-Prime ESC } NUL 27 125 0

ESC 6

ESC 8

ESC % 9 n

ESC g n n ESC % S O

ESC E 1

ESC E 0

ESC # 0

ESC 1

ESC 3 ESC 0

ESC > ESC <

DC3

DC1

ESC Y ESCZ

SI SO

27 54

27 56

27 37 57 n

27 71 nn 27 37 83 48

27 69 49

27 69 48

27 35 48

27 49

27 51 27 48

27 62 27 60

27 89 27 90

15 14

CÓDIGOS DE CONTROL DE LA IMPRESORA > 88

Comando Oki ASCII Decimal

Subscript Printing ON (Impresión subíndice encendida) Subscript Printing OFF (Impresión subíndice apagada) Superscript Printing ON (Impresión superíndice encendida) Superscript Printing OFF (Impresión superíndice apagada)

Underline Printing ON (Impresión subrayada encendida) Underline Printing OFF (Impresión subrayada apagada)

Underline Printing ON (Impresión unidireccional encendida) Underline Printing OFF (Impresión unidireccional apagada)

Vertical Tab, Execute (Tabulación vertical, ejecutar) VT 11

ESC L

ESC M

ESC J

ESC K

ESC - C

ESC - D

ESC -

ESC =

27 76

27 77

27 74

27 75

27 67

27 68

27 45

27 61

CÓDIGOS DE CONTROL DE LA IMPRESORA > 89

ESPECIFICACIONES

Elemento Especificación

Método de impresión Matriz de puntos de impacto Cabezal de impresión 9 agujas, 0,30 mm (0,0118") diámetro, con protección térmica Interfaces:

Estándar:

Opcional

Tam año de la memoria intermedia de recepción

Fiabilidad

Duración de la cinta Duración del cabezal de impresión

Tiempo Medio entre Fallos (Mean Time Between Failures; MTBF)

Tiempo Medio hasta la Reparación (Mean Time to Repair; MTTR)

Emulaciones (corresidentes) IBM Proprinter III

Velocidad de impresión

Super Speed Draft (Borrador

velocidad súper)

High Speed Draft (HSD)

(Borrador alta velocidad)

Utilidad Near Letter Quality (NLQ)

Ajuste de los caracteres por línea (cpl)

10 cpi 12 cpi 15 cpi 17,1 cpi 20 cpi

Resolución de gráficos

IBM, Epson

Oki Microline

Paralelo Centronics, homologado por IEEE-1284 USB 1,1 RS-232C Serie

Máximo 128K

4 millones de caracteres, como promedio, utilidad 10 cpi

Promedio de 200 millones de caracteres en modo utilidad 10 cpi al 25% del funcionamiento y con el 35% de densidad de página

20.000 horas al 25% del ciclo de funcionamiento y con el 35% de densidad de página

15 minutos

Epson FX Oki MICROLINE Standard

Velocidad*

570 cps 507 cps 380 cps

* cps = caracteres por segundo

ML5520 ML5521

80 cpl 136 cpl 96 cpl 163 cpl 120 cpl 204 cpl 137 cpl 233 cpl 160 cpl 272 cpl

Densidad Máx. resolución (dpi)

Sencilla 60 x 216 Doble 120 x 216 Cuádruple 240 x 216 Sencilla 72 x 72 Doble 144 x 144 Cuádruple 288 x 144 * dpi = Dots per Inch (puntos por pulgada)

95 cps

ESPECIFICACIONES > 90

Elemento Especificación

Fuentes residentes

Near Letter Quality

Utilidad

High Speed Draft (Borrador

alta velocidad)

Super Speed Draft (Borrador

velocidad súper) Códigos de barra Código 39

Grosor del papel: Alimentación del tractor

Alimentación posterior:

Alimentación inferior*:

*requiere tractor de empuje o

de remolque opcional.

Courier, Gothic Gothic

Gothic

UPC A, UPC E EAN 8, EAN 13 Interpaginado 2 de 5 Código 128 Postnet

0,014" (0,36 mm) máx. 0,017" (0,44 mm) máx.

ESPECIFICACIONES > 91

Elemento Especificación

Especificaciones del papel:

Especificaciones del papel: Especificaciones del papel:

Hojas sueltas
