Oki ML1120, ML1190 Users Guide [fr]

ML1120

Guide de l'utilisateur


45690702EE Rev1

Information sur les droits d'auteur

Titre du document et référence _________

Microline 1120 Guide de l’Utilisateur N/P 45690702EE Rev1 Septembre, 2013

Avis de non-responsabilité_____________

Tout a été fait pour que les informations fournies dans ce document soient complètes, exactes et à jour. Le fabricant décline toute responsabilité quant aux conséquences d'erreurs échappant à son contrôle. Le fabricant ne peut en outre garantir que les changements éventuellement apportés aux logiciels et matériels mentionnés dans ce guide par leurs fabricants respectifs n'affectent pas la validité de ces informations. Les références faites dans ce document à des logiciels d'autre provenance ne constituent pas un accord de la part d'fabricant.

Toutes les mesures ont été prises pour que ce document vous apporte une aide précieuse, toutefois nous ne pouvons garantir qu'il traite dans son intégralité toutes les informations contenues.

Les derniers pilotes et manuels sont disponibles sur le site Web : http://www.okiprintingsolutions.com.

Marques commerciales _______________

OKI et Microline sont des marques déposées de Oki Electric Industry Co., Ltd.

Microsoft, MS-DOS et Windows sont soit des marques, soit des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Les autres noms de produits et de marques sont des marques déposées ou des marques de leurs propriétaires.

ENERGY STAR _______________________

En tant que partenaire du programme ENERGY STAR, Oki Data a déterminé que ce produit est conforme aux directives ENERGY STAR en matière d'efficacité énergétique. Remarque : Ne pas se conformer (lorsqu'on emploie des cartes d'interface réseau (Network Interface Card)).

Microline 1120 Guide de l’Utilisateur

Parties de l'imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Vue avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Vue arrière. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Vue du dessous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Panneau de commande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Touches. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Témoins. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Modes d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Changer le mode d’impression . . . . . . . . . . . . . . . . . . . . . . . 11

Menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Activation du mode MENU . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Modification des paramètres du menu . . . . . . . . . . . . . . . . . . 12

Groupes, Éléments, et Paramètres . . . . . . . . . . . . . . . . . . . . 13

Printer Control (Commande de l'imprimante) . . . . . . . . . . . . . 13

Font (Police). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Symbol Sets (Jeux de symboles) . . . . . . . . . . . . . . . . . . . . . 15

Rear Feed (Alimentation arrière). . . . . . . . . . . . . . . . . . . . . . 16

Bottom Feed (Alimentation inférieure). . . . . . . . . . . . . . . . . . 18

Top Feed (Alimentation Supérieure) . . . . . . . . . . . . . . . . . . . 18

Set-Up (Configuration) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Parallel I/F (Interface parallèle) . . . . . . . . . . . . . . . . . . . . . . 24

Serial I/F (Interface série) . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Chargement du papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Chargement de Feuilles Individuelles. . . . . . . . . . . . . . . . . . . 26

Alimentation Arrière, Papier Continu . . . . . . . . . . . . . . . . . . . 28

Chargement de formulaires en continu, alimentation par le bas 30

Réglage du haut de page . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Généralités. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Utilisez le menu Printer (Imprimante)

panel.jpg . . . . . . . . . . . 43

Haut de page temporaire . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Détachement de formulaire . . . . . . . . . . . . . . . . . . . . . . . . 45

Activer la fonction de détachement de formulaire . . . . . . . . . . 45

Déplacer les formulaires en continu pour le détachement. . . . . 45

Hauteur de la tête d'impression . . . . . . . . . . . . . . . . . . . . . 46

Microline 1120 Guide de l’Utilisateur

Ajustement de l'écartement de la tête d'impression . . . . . . . . 46

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Bourrages de Papier, Feuille individuelle . . . . . . . . . . . . . . . . 48

Bourrages de Papier, Formulaires en continu . . . . . . . . . . . . . 48

Numéros de pièce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Ribbon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Méthode d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Tête d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Ruban Durée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Émulations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Interfaces (Standard) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Capacité de Réception de la Mémoire Tampon . . . . . . . . . . . . 50

Vitesse d'impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Fiabilité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Spécifications du support d'impression . . . . . . . . . . . . . . . . . 52

Dimensions de l'Imprimante. . . . . . . . . . . . . . . . . . . . . . . . . 55

Poids de l'Imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Exigences environnementales . . . . . . . . . . . . . . . . . . . . . . . . 55

Installation Électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Utilitaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Descriptions des Utilitaires. . . . . . . . . . . . . . . . . . . . . . . . . . 57

Installation des utilitaires. . . . . . . . . . . . . . . . . . . . . . . . . . . 58

OKI DIPUS (Utilitaires d’imprimante à matrice). . . . . . . . . . . . 59

Microline 1120 Guide de l’Utilisateur

Parties de l'imprimante

Vue avant


1. Guide-papier

2. Support de papier

3. Levier d’entraînement du papier

4. Bouton d'entraînement (Ne pas utiliser)

5. Levier de hauteur de la tête d'Impression

6. Tête d'impression

7. Panneau de commande

8. Interrupteur marche/arrêt

9. Cartouche de ruban

10. Capot, assemblage supérieur

Microline 1120 Guide de l’Utilisateur

Vue arrière


1. Tracteurs

2. Prise du câble d'alimentation

Microline 1120 Guide de l’Utilisateur

Vue du dessous


1. Port parallèle

2. Port USB

3. Port série RS-232C

Microline 1120 Guide de l’Utilisateur

Panneau de commande

Touches


Bouton Mode d'impression Mode Menu Autre

SEL Met l'imprimante EN LIGNE ou

LF/FF Fait avancer le papier d'une ligne.

LOAD/ EJECT

TEAR Formulaire en continu chargé : fait

LOAD/ EJECT +

LF/FF LOAD/

EJECT +SEL

TEAR + SEL

TEAR + LF/FF

HORS LIGNE.

Maintenu enfoncé, fait avancer le papier au prochain haut de page ou éjecte les pages individuelles de l'imprimante.

Aucun papier chargé : Chargement de papier

Feuille séparée chargée : éjecte la feuille.

Formulaire en continu chargé : gare le papier.

avancer le papier à la position de détachement.

Alimentation fine par ligne inverse du paramètre de haut de page (imprimante désactivée)

Alimentation fine par ligne avant du paramètre de haut de page (imprimante désactivée)

Alimentation fine par ligne inverse du paramètre de détachement

Alimentation fine par ligne avant du paramètre de détachement

Fait défiler les groupes du menu

En entrant le mode Menu, imprime la première ligne. Fait défiler les articles du menu.

En entrant le mode Menu, imprime la première ligne. Fait défiler les paramètres du menu.

Si tenu enfoncé au démarrage, met l'imprimante en mode Menu

SEL + LF/FF sélectionne la police

SEL + LOAD/ EJECT sélectionne l'écartement

SEL + TEAR sélectionne la vitesse d'impression.

Microline 1120 Guide de l’Utilisateur

Témoins


Témoin État, Fonction

SEL Clignote = Imprimante est en ligne.

ALARM Clignote, voyant SEL éteint = manque de papier

STATUS témoins

Éteint = Imprimante est désactivée. Allumé = Clignote avec ALARM (ALARME) allumé pour

indiquer une défaillance. Clignotant =Indique Imprimer réprimer état Clignotant = Indique l'état d'alarme tête d'impression

thermique. Clignotant = Indique le mode d'économie d'énergie (à long

cycle de clignotement).

Clignotant = Bourrage papier Clignote, le voyant SELECT clignote = le diagnostic

automatique a détecté une erreur Indique les sélections de mode d'impression. Consultez

“Modes d’impression” à la page 11.

Microline 1120 Guide de l’Utilisateur

Modes d’impression

Changer le mode d’impression

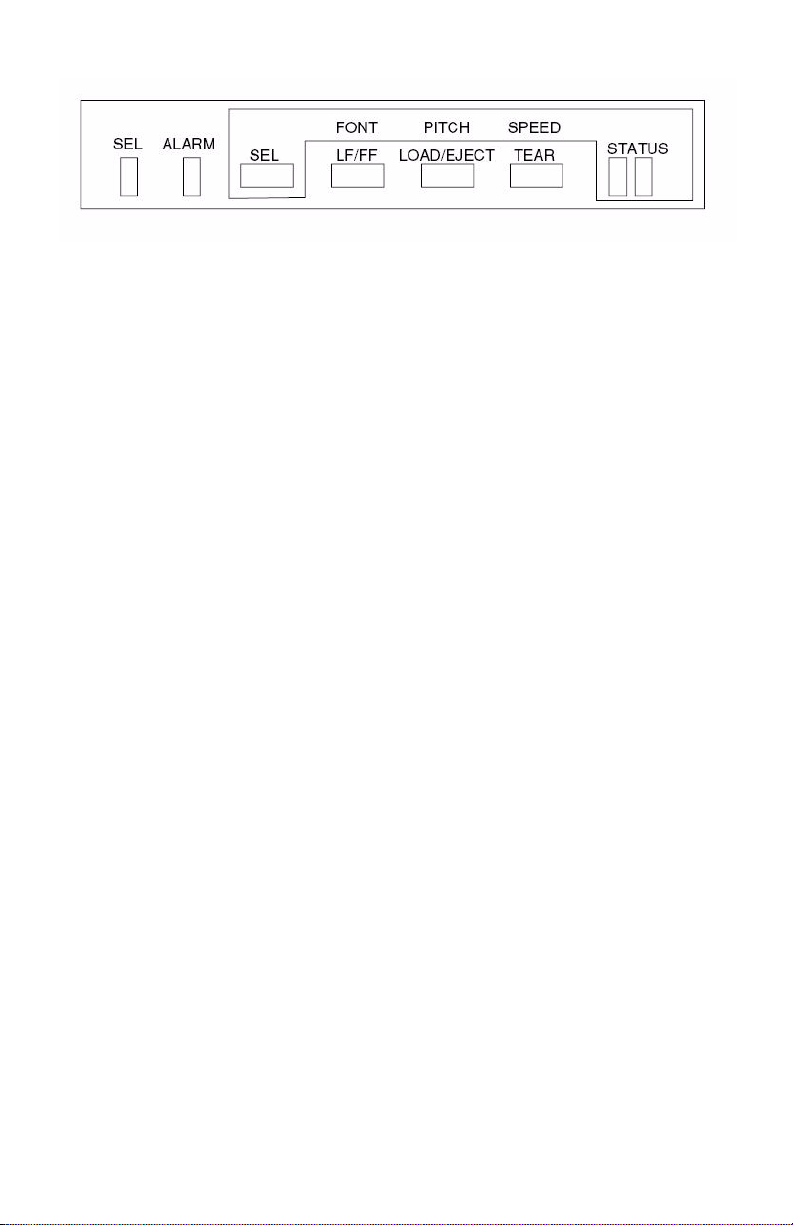

Vous pouvez modifier les modes d'impression directement à partir du panneau avant. Tenez le bouton SEL enfoncé et appuyez sur le bouton indiqué ci-dessous. L'imprimante fait défiler les choix tels qu'indiqués par les deux témoins STATUS. Lorsque vous relâchez les boutons, la sélection est réglée.

Note Durant le fonctionnement normal, les témoins d'état montrent la

sélection de la police. panel.jpg

Combinaison de boutons

SEL + LF/FF Font (Police)

SEL + LOAD/EJECT Character pitch (Pas de caractère)

SEL + TEAR Print Speed (Vitesse d'impression)

Style d'impression

Near Letter Quality (Mode Qualité lettre)

Utility (Moyen) Allumée High Speed Draft

(Brouillon haute vitesse) Super Speed Draft

(Brouillon ultra haute vitesse)

10 CPI (PPP) Allumée 12 CPI (PPP) Allumée 15 CPI (PPP) Clignotant 17 CPI (PPP) Clignotant 20 CPI (PPP) Allumée Allumée Proportional (Proportionnel) Clignotant Clignotant

Normal Allumée High Speed (Haute vitesse) Allumée Quiet (Silencieuse) Allumée Allumée

Combinaison des témoins STATUS

Gauche Droite

Allumée

Clignotant

Microline 1120 Guide de l’Utilisateur

Menus

L'imprimante possède un menu interne contenant un certain nombre de conditions par défaut pouvant être définies pour lui permettre d'adopter les paramètres requis par l'ordinateur.

Activation du mode MENU

Allumez l'imprimante tout en maintenant le bouton SEL (SÉLECTIONNER) enfoncé.

Modification des paramètres du menu

1. Allumez l'imprimante tout en maintenant le bouton SEL

(SÉLECTIONNER) enfoncé.

2. Modifiez les paramètres : a. Appuyez sur le bouton SEL (SÉLECTIONNER) pour sélectionner le

groupe approprié à modifier (colonne de gauche du MENU).

b. Appuyez sur le bouton LF/FF pour sélectionner l'option appropriée

du groupe sélectionné (colonne centrale du MENU).

c. Appuyez sur le bouton LOAD/EJECT pour faire défiler les

paramètres disponibles pour l'option à modifier (colonne de droite du MENU).

d. Pour effectuer d'autres modifications :

• appuyez SEL pour le groupe suivant ou

• appuyez sur LF/FF pour l'item suivant.

3. Reprenez les étapes précédentes s'il est nécessaire de définir d'autre s paramètres.

4. Tenez TEAR, puis LOAD/EJECT, puis LF/FF ensemble pour enregistrer les modifications apportées et quitter le mode Menu.

Important

Si vous mettez l'imprimante hors tension sans avoir préalablement quitté le mode Menu, les modifications effectuées seront perdues.

Microline 1120 Guide de l’Utilisateur

Groupes, Éléments, et Paramètres

Chaque groupe contient plusieurs éléments dont chacun comporte des paramètres réglables.

Groupe Élément 1 Paramètre 1

… Paramètre X

… Paramètre 1

… Paramètre X

Élément X Par amètre 1

… Paramètre X

Liste des groupes de menu

• Printer Control (Commande de l'imprimante) : consultez la page 13

• Font (Police) : consultez la page 14

• Symbol Sets (Jeux de symboles) : consultez la page 15

• Rear Feed (Alimentation arrière) : consultez la page 16

• Bottom Feed (Alimentation inférieure) : consultez la page 18

• Top Feed (Alimentation Supérieure) : consultez la page 18

• Set-Up (Configuration) : consultez la page 20

• Parallel I/F (Interface parallèle) : consultez la page 24

• Serial I/F (Interface série) : consultez la page 25

Printer Control (Commande de l'imprimante)

Note Le réglage par défaut est en caractères italique gras bleus.

Élément Paramètres

Emulation Mode (Mode d'émulation)

Microline 1120 Guide de l’Utilisateur

IBM

Epson

Font (Police)

Note Le réglage par défaut est en caractères italique gras bleus.

Élément Paramètres

Print Mode (Mode d'impression)

DRAFT Mode (Mode Brouillon)

Pitch (Pas)

Proportional Spacing (Espacement

proportionnel) Style

Size (Format)

Utility (Moyen)

NLQ Courier (Lettre Courier) NLQ Gothic (Lettre Gothic) DRAFT (Brouillon)

HSD (Brouillon haute vitesse)

SSD (Brouillon ultra haute vitesse)

10 CPI (CPP)

12 CPI (CPP) 15 CPI (CPP) 17,1 CPI (CPP) 20 CPI (CPP)

No (Non)

Yes (Oui)

Normal

Italics (Italique)

Single

Double *

* Permet d'activer les car actères de largeur et de hauteur doubles.

Microline 1120 Guide de l’Utilisateur

Symbol Sets (Jeux de symboles)

Note Le réglage par défaut est en caractères italique gras bleus.

Élément Paramètres

Character Set (Jeu de caractères)

Language Set (Jeux de langues)

Zero Character (Caractère Zéro)

Standard

Line Graphics (Infographie par coordonnées) (Émulation ML seulement)

Block Graphics (caractères graphiques) (Émulation ML seulement)

Set II (Jeu I) (Émulation Epson/IBM seulement)

Set II (Jeu II) (Émulation Epson/IBM seulement)

American (Anglais (Etats-Unis))

French (Français) German (Allemand) British (Anglais) Danish I (Danois I) Swedish (Suédois) Italian (Italien) Spanish I (Espagnol I) Japanese (Japonais) Norwegian (Norvégien) Danish II (Danois II) Spanish II (Espagnol II) Latin American (Amérique latine) French Canadian (Français [Canada]) Dutch (Néerlandais) Publisher (Editeur)

Slashed (Barré)

Unslashed (Non barré)

(Émulation ML seulement)

Code Page (Page de codes)

USA (Etats-Unis)

Canada French (français canadien) Multilingual (multilingue) Portugal Norway (Norvège) Multilingual 858 (Multilingue 858) ISO 8859-15 BRASCII Abicomp

Microline 1120 Guide de l’Utilisateur

Rear Feed (Alimentation arrière)

Note Le réglage par défaut est en caractères italique gras bleus.

Élément Paramètres

Line Spacing (Interligne)

Form Tear-off (Détachement de

formulaire)

Skip Over Perf. (Saut de perforation)

Page Length (Longueur de page)

6 LPI (LPP)

8 LPI (LPP)

Manual

0,5 sec (secondes) 1,0 sec (secondes) 2,0 sec (secondes) Note : La fonction de détachement de formulaire vous permet de

faire avancer les formulaires en continu jusqu’à l'empileuse pour les détacher.

Si Form T ear-off (Détachement du formulaire) est activé (on), le papier avance jusqu'à la barre de détachement APRÈS que l'imprimante soit inactive pendant l'intervalle sélectionné (0, 5, 1 ou 2 secondes).

Si des données supplémentaires sont reçues et traitées par l'imprimante, le papier retourne automatiquement à la position d'impression originale.

No (Non)

25,4 mm (1”)

279,4 mm (11")

296,3 mm (11 2/3") 304,8 mm (12") 355,6 mm (14") 431,8 mm (17") 76,2 mm (3") 82,6 mm (3,25") 84,7 mm (10/3”) 88,9 mm (3,5") 93,1 mm (11/3”) 101,6 mm (4”) 127,0 mm (5”) 139,7 mm (5,5") 152,4 mm (6") 177,8 mm (7") 203,2 mm (8") 215,9 mm (8,5")

Microline 1120 Guide de l’Utilisateur

Élément Paramètres

Cut position adjust (Réglage de la position

de coupe)

TOF adjust (continuous)

Réglage du haut de page [continu]

Continuous paper top of form

(Haut de page de papier en continu)

- 20 ~ - 1

+ 1 ~ +20

- 20 ~ - 1

+ 1 ~ +20

2,12 mm (1/12”) 4,23 mm (2/12”) 6,35 mm (3/12”) 8,47 mm (4/12”) 10,58 mm (5/12”) 12,70 mm (6/12”) 14,82 mm (7/12”) 16,93 mm (8/12”) 19,05 mm (9/12”) 21,17 mm (10/12”)

23,28 mm (11/12”)

25,40 mm (12/12”) 27,52 mm (13/12”) User Top of Form (Haut de page de l'utilisateur)

Microline 1120 Guide de l’Utilisateur

Bottom Feed (Alimentation inférieure)

Note Le réglage par défaut est en caractères italique gras bleus.

Élément Paramètres

Line Spacing (Interligne)

Skip Over Perf. (Saut de perforation)

Page Length (Longueur de page)

6 LPI (LPP)

8 LPI (LPP)

No (Non)

25,4 mm (1”)

279,4 mm (11")

Top Feed (Alimentation Supérieure)

Note Le réglage par défaut est en caractères italique gras bleus.

Élément Paramètres

Line Spacing (Interligne)

6 LPI (LPP)

8 LPI (LPP)

Microline 1120 Guide de l’Utilisateur

+ 42 hidden pages

Oki ML1120, ML1190 Users Guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Information sur les droits d'auteur

Parties de l'imprimante

Vue avant

Vue arrière

Vue du dessous

Panneau de commande

Touches

Témoins

Modes d’impression

Changer le mode d’impression

Menus

Activation du mode MENU

Modification des paramètres du menu

Groupes, Éléments, et Paramètres

Printer Control (Commande de l'imprimante)

Font (Police)

Symbol Sets (Jeux de symboles)

Rear Feed (Alimentation arrière)

Bottom Feed (Alimentation inférieure)

Top Feed (Alimentation Supérieure)
