Oki C5250 User Manual

C5250

ŘEDMLUVA

Vynaložili jsme maximální úsilí, aby informace v tomto dokumentu byly kompletní, přesné a platné. Výrobce nemá žádnou zodpovědnost za následky chyb, které jsou mimo jeho kontrolu. Výrobce také nemůže zaručit, že změny v programovém vybavení a na zařízeních jiných výrobců, na které odkazuje tato příručka, neovlivní použitelnost podávané informace. Odkaz na programové vybavení vytvořené jinými společnostmi výrobce k ničemu nezavazuje.

I když bylo vyvinuto odpovídající úsilí, aby tento dokument byl tak přesný a užitečný jak je to možné, nedáváme žádnou záruku, až přímou tak nepřímo vyjádřenou, ohledně přesnosti a kompletnosti zde obsažených informací.

Nejnovější ovladače a příručky jsou k dispozici na webovské stránce Oki Europe:

http://www.okieurope.com

Company Ltd. Energy Star je obchodní značka agentury United States Enviromental

Protection Agency. Hewlett-Packard, HP a LaserJet jsou registrované obchodní značky společnosti

Hewlett-Packard Company. Microsoft, MS-DOS a Windows jsou registrované obchodní značky společnosti

Microsoft Corporation. Apple, Macintosh a Mac OS jsou registrované obchodní značky společnosti Apple

Computors Inc. Názvy jiných výrobků a jiné obchodní značky jsou registrované ochranné známky

jiných vlastníků.

Jako účastnik programu Energy Star, výrobce zaručuje, že tento produkt splňuje směrnice Energy Star pro energetickou účinnosž.

Tento výrobek splňuje podmínky Council Directive 89/336/EEC (EMC) 73/23/EEC (LVD) a 19 99/5/EC (R&TTE) spolu s použitelnými změnami, pro sjednocování zákonů členských zemí (CE) vztahujících se k elektromagnetické kompatibilitě elektronických a telekomunikačních zařízení.

Předmluva> 2

OBSAH

Předmluva. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Poznámky, Upozornění a Varování . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Úvod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Přehled tiskárny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Pohled zepředu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Pohled zezadu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Změna jazyka displeje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Doporučené typy papíru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Zásobníky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

VíceÚčelový zásobník. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Výstupní zásobník pro listy lícem dolů . . . . . . . . . . . . . . . . . . . . 12

Zásobník pro listy lícem nahoru . . . . . . . . . . . . . . . . . . . . . . . . . 12

Duplexní jednotka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Vkládání papíru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Zásobníky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Víceúčelový zásobník. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Nastavení tiskárny v systému Windows . . . . . . . . . . . . . . . . . . . . . . 17

Předvolby tisku v aplikacích systému Windows . . . . . . . . . . . . . 17

Karta Setup (Nastavení) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Karta Job Options (Možnosti Úlohy) . . . . . . . . . . . . . . . . . . . 19

Karta Color (Barva) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Nastavení z ovládacího panelu v systému Windows . . . . . . . . . 21

Karta General (Obecné) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Karta Advanced (Upřesnit) . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Karta Device Options (Možnosti zařízení). . . . . . . . . . . . . . . 24

Barevný tisk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Faktory ovlivňující vzhled tisku . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Tipy pro barevný tisk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Tisk fotografií . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Tisk z aplikací sady office . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Tisk určitých barev (například v logu společnosti). . . . . . . . 27

Nastavení jasu a intenzity tisku. . . . . . . . . . . . . . . . . . . . . . . 27

Přístup k možnostem pro dosažení souladu barev . . . . . . . . . . 28

Nastavení možností pro dosažení souladu barev. . . . . . . . . . . . 28

Funkce Colour Swatch (Vzorník barev) . . . . . . . . . . . . . . . . . . . . 30

Použití nástroje Colour Correct (oprava barev). . . . . . . . . . . . . . 31

Funkce nabídek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Nabídka Information (Informace). . . . . . . . . . . . . . . . . . . . . . . . . 33

Nabídka Print (Tisk) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Předmluva> 3

Nabídka Media (Média) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Nabídka Color (Barva) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Nabídka System configuration (Konfigurace systému) . . . . . . . 39

Nabídka USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Nabídka Network (síť ). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Nabídka Memory (Paměť ). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Nabídka System adjustment (Nastavení systému). . . . . . . . . . . 42

Nabídka Maintenance (Správa) . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Nabídka Usage (Použití). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Výměna spotřebovávaných částí . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Podrobnosti objednávky spotřebovávaných částí . . . . . . . . . . . 45

Výměna tonerové kazety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Výměna obrazového válce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Výměna pásového posuvníku . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Výměna zapékací jednotky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Čištění hlav s diodami LED. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Instalace volitelného vybavení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Duplexní jednotka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Přídavná paměť. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Druhý zásobník papíru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Nastavení ovladačů tiskárny pro systém Windows . . . . . . . . . . 70

Odstranění uvíznutého papíru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Technické Údaje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Index. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Podrobnosti o kontaktování Oki. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Předmluva> 4

OZNÁMKY

, U

POZORNĚNÍ A VAROVÁNÍ

POZNÁMKA

Poznámka se v příručce objevuje takto. Poznámka poskytuje další informace k doplnění hlavního textu, které mohou pomoci s užíváním a porozuměním výrobku.

UPOZORNĚNÍ!

Upozornění se v příručce objevuje takto. Upozornění poskytuje další informace, které mohou vést k nesprávné funkci zařízení nebo k poškození v případě, že by byly ignorovány.

VAROVÁNÍ!

Varování se v příručce objevuje takto. Varování poskytuje další informace, které mohou vést k nebezpečí nebo ke zranění osob v případě, že by byly ignorovány.

Poznámky, Upozornění a Varování> 5

VOD

Blahopřejeme vám k nákupu barevné tiskárny OKI. Moderní funkce této tiskárny umožňují čistý tisk živými barvami a ostrý černobílý tisk vysokou rychlostí na celou řadu kancelářských tiskových médií.

Tiskárna nabízí tyto funkce:

> rychlý tisk až 16 plnobarevných stránek za minutu pro barevné,

profesionálně vyhlížející prezentace a jiné dokumenty,

> rychlý a výkonný černobílý tisk rychlostí až 24 stránek za minutu pro

běžné dokumenty, které nevyžadují barevný tisk,

> rozlišení 1200 x 600 dpi umožňující tisk vysoce kvalitních obrázků s

nejjemnějšími podrobnostmi,

> jednoprůchodová barevná digitální technologie s diodami LED pro

vysokorychlostní zpracování tištěných stránek,

> sdílení tiskárny s uživateli celé kancelářské sítě pomocí síťového

připojení 10Base-T a 100Base-TX,

> fotografický režim určený ke zlepšení fotografií,

> „Zeptejte se Oki“ je nová funkce, která umožňuje uživatelům přejít z

obrazovky ovladače tiskárny přímo na vyhrazený web specifický pro právě používaný model. (V této příručce není příklad této funkce uveden). Na tomto webu najdete všechny rady, odbornou pomoc a podporu, které by vám mohly pomoci dosáhnout při práci s tiskárnou Oki co nejlepších výsledků.

K dispozici jsou také následující volitelné funkce:

> automatický oboustranný tisk hospodárně využívající papír a

umožňující úsporný tisk velkých dokumentů (standardně u tiskárny C5250dn),

> přídavný zásobník papíru pro vložení dalších 530 listů papíru

(minimalizuje počet zásahů nutných k obsluze tiskárny), nebo pro vkládání různých druhů papíru, například hlavičkového papíru, papíru jiných rozměrů nebo jiných tiskových médií,

> přídavná paměť pro tisk složitějších stránek, včetně oboustranného

tisku a tisku brožur pomocí volitelné duplexní jednotky.

Úvod> 6

ŘEHLED TISKÁRNY

OHLED ZEPŘEDU

Výstupní zásobník pro listy lícem dolů.

Standardní místo pro ukládání tiskových úloh, které pojme až 250 lisů papíru s gramáží 80 g/m

2. Ovládací panel.

Ovládací panel s tlačítky a displejem LCD se obsluhuje pomocí nabídek.

4. Víceúčelový podavač.

Používá se k podávání těžšího papíru, obálek a jiných zvláštních médií. V případě potřeby slouží též pro ruční vkládání

jednotlivých listů.

5. Hlavní vypínač.

6. Uvolňovací západka předního krytu (zvednout).

7. Uvolňovací západka víceúčelového zásobníku

(2) (stisknout).

3. Zásobník papíru.

Standardní zásobník pro čistý papír, který pojme až 300 listů papíru s gramáží

80 g/m

Jazyk displeje LCD lze zvolit z 14 různých možností. (Zobacz „Změna jazyka displeje“ na stronie 9.)

Úvod> 7

OHLED ZEZADU

Tento pohled ukazuje propojovací panel, zadní výstupní zásobník a umístění volitelné duplexní jednotky.

8. Konektor napájecího kabelu.

9. Rozhraní USB.

10. Kontrolky pro stav sítě.

* Síťové rozhraní má ochranou krytku, kterou je třeba před připojením

odstranit.

11. Síťové rozhraní *.

12. Umístění volitelné duplexní jednotky.

13. Zadní výstupní zásobník na 100 listů

lícem nahoru.

Je-li zadní výstupní zásobník sklopen dolů, potištěný papír vychází ze zadní části tiskárny a je skládán lícem nahoru. Zásobník se používá zejména pro těžká tisková média. Používá-li se společně s víceúčelovým podavačem papíru, je cesta papíru tiskárnou v podstatě přímá. Tento způsob použití zabraňuje ohýbání papíru v tiskárně a umožňuje tisk na média o gramáži až

203g/m

Úvod> 8

MĚNA JAZYKA DISPLEJE

Jazyk, který tiskárna používá při zobrazování zpráv na displeji a při tisku zpráv, lze snadno změnit následujícím způsobem:

READY

ATTENTION

BACK

ENTER

ON LINE

CANCEL

1. Opakovaným stisknutím tlačítka + zobrazte nabídku System

Configuration (Konfigurace systému).

2. Stisknutím tlačítka ENTER přejděte do nabídky System Configuration

(Konfigurace systému).

3. Stisknutím klávesy – přejděte přímo na poslední položku této

nabídky: LANGUAGE (JAZYK).

4. Změňte toto nastavení stisknutím tlačítka ENTER.

5. Pomocí tlačítek + a –procházejte seznamem dostupných jazyků,

dokud se nezobrazí požadovaný jazyk.

6. Stisknutím tlačítka ENTER zobrazený jazyk vyberte.

7. Stisknutím tlačítka ON LINE zavřete systémovou nabídku a přepněte

tiskárnu do pohotovostního stavu.

Jazyk displeje LCD lze změnit na libovolný z následujících jazyků:

angličtina norština

němčina dánština

francouzština holandština

italština turečtina

španělština portugalština

švédština polština

ruština řečtina

Úvod> 9

OPORUČENÉ TYPY PAPÍRU

Tiskárna pracuje s mnoha různými typy médií, včetně papírů různých gramáží a velikostí, fólií a obálek. Tato část poskytuje obecné rady ohledně výběru média a vysvětluje, jak každý typ média používat.

Nejlepšího výkonu tiskárny dosáhnete při používání standardního papíru o gramáži 75 až 90 g/m

Vhodné typy:

• papír Arjo Wiggins Conqueror Colour Solutions 90 g/m2,

• papír Colour Copy od firmy Neusiedler.

Použití papíru s výrazným reliéfem nebo hrubého papíru s texturou se nedoporučuje.

Předtištěné papíry se mohou používat, ale inkoust se nesmí při vystavení vysoké zapékací teplotě během tiskového procesu rozmazávat.

Obálky nesmí být zkroucené, vlnité nebo jinak zdeformované. Jejich chlopeň musí mít obdélníkový tvar a musí být opatřena lepidlem, které zůstává neporušené i při vystavení tlaku válce a vysoké zapékací teplotě (používané v tomto typu tiskárny). Obálky s okénky nejsou vhodné.

Fólie musí být výhradně typu, který je určený pro použití v kopírkách a laserových tiskárnách. Doporučujeme používat průsvitné fólie Oki (objednací číslo 01074101). Nepoužívejte kancelářské fólie určené pro ruční popisování fixem. Tyto fólie se v zapékací jednotce roztaví a způsobí poškození tiskárny.

Rovněž štítky musí být určeny pro použití v kopírkách a laserových tiskárnách. Fólie, na které jsou štítky nalepeny, musí být štítky zcela pokrytá. Štítky jiného typu mohou tiskárnu poškodit, protože se při tiskovém procesu mohou odlepovat. Vhodné typy:

• štítky Avery White Laser Label typu 7162, 7664, 7666 (formát A4)

nebo 5161 (formát Letter),

• štítky řady Kokuyo A693X (formát A4) nebo A650 (formát B5).

, který je určen pro kopírky a laserové tiskárny.

Doporučené typy papíru> 10

ÁSOBNÍKY

VELIKOST ROZMĚRY GRAMÁŽ (G/M2)

A6 (pouze zásobník 1) 105 x 148 mm A5 148 x 210 mm B5 182 x 257 mm Executive 184,2 x 266,7 mm A4 210 x 297 mm Letter 215,9 x 279,4 mm Legal 13" 216 x 330 mm Legal 13,5" 216 x 343 mm Legal 14" 216 x 356 mm

Lehký 64 - 74 g/m

Střední 75 - 90 g/m

Těžký 91 - 120 g/m

Velmi těžký 121 - 176 g/m

(Pouze zásobník 2)

Pokud máte v jiném zásobníku papíru (ve 2. zásobníku, pokud jej máte, nebo ve víceúčelovém zásobníku) vložený stejný papír, můžete tiskárnu nastavit tak, aby v případě, že dojde papír v aktuálně používaném zásobníku, automaticky přepnula na jiný zásobník. Při tisku z aplikace v systému Windows lze tuto funkci zapnout prostřednictvím nastavení v ovladači tiskárny. (Viz část Nastavení tiskárny v systému Windows dále v této příručce.) Při tisku v jiných systémech lze tuto funkci zapnout pomocí nabídky Print (Tisk) na tiskárně. (Viz část Funkce nabídek dále v této příručce.)

ÍCEÚČELOVÝ ZÁSOBNÍK

Do víceúčelového zásobníku lze vložit papír stejných rozměrů jako do ostatních zásobníků avšak s gramáží až 203 g/m2. Pro velmi těžký papír

používejte zadní výstupní zásobník pro listy lícem nahoru. Dráha papíru tiskárnou tak bude téměř rovná.

Z víceúčelového zásobníku je možné podávat papír o šířce nejméně 100 mm a délce až 1200 mm (tisk plakátů).

Při používání papíru odélce větší než 356 mm (Legal 14") používejte papír s

gramáží 90 až 128 g/m

a zadní výstupní zásobník pro listy lícem nahoru.

Pro tisk na obálky a fólie používejte víceúčelový zásobník. Maximální výška balíku médií v zásobníku je 10 mm, proto lze do zásobníku najednou vložit až 50 fólií nebo 10 obálek.

Papír a fólie musíte vkládat tiskovou stranou nahoru a horní hranou směrem do tiskárny. Nepoužívejte funkci oboustranného tisku.

Doporučené typy papíru> 11

ÝSTUPNÍ ZÁSOBNÍK PRO LISTY LÍCEM DOLŮ

Zásobník pro listy lícem dolů umístěný v horní části tiskárny pojme až 250 listů standardního papíru o gramáži 80 g/m vkládaného papíru je 176 g/m

. Stránky tištěné ve vzestupném pořadí

. Maximální gramáž

(strana 1 jako první) budou v zásobníku seřazeny vzestupně avšak lícem dolů (poslední stránka nahoře).

ÁSOBNÍK PRO LISTY LÍCEM NAHORU

Chcete-li používat zadní výstupní zásobník pro listy lícem nahoru, musíte ho otevřít a vytáhnout podpěru papíru. Papír pak bude z tiskárny vycházet do tohoto zásobníku a to bez ohledu na nastavení ovladače.

Výstupní zásobník pro listy lícem nahoru pojme až 100 listů standardního papíru o gramáži 80 g/m

Pro papír o gramáži větší než 176 g/m

. Maximální gramáž vkládaného papíru je 203 g/m2.

vždy používejte tento výstupní

zásobník nebo víceúčelový vstupní zásobník.

UPLEXNÍ JEDNOTKA

Tato jednotka umožňuje automatický tisk na obě strany papíru. Pracuje se stejnými velikostmi papíru jako zásobník 2 (tzn. se všemi formáty pro zásobníky papíru s výjimkou formátu A6) a s gramáži papíru od 75 do

105 g/m

POZNÁMKA

Duplexní jednotka je standardně dodávána s tiskárnou C5250dn.

Doporučené typy papíru> 12

KLÁDÁNÍ PAPÍRU

ÁSOBNÍKY

1. Vytáhněte zásobník papíru z tiskárny.

Papíry, které chcete vložit, uvolněte podle obrázku, tj. na hranách (1) a

uprostřed (2), aby byly jednotlivé listy řádně odděleny, a potom je znovu zarovnejte sklepáním o rovnou podložku (3).

123

Vkládání papíru> 13

3. Hlavičkový papír vkládejte lícem dolů a horním okrajem směrem k

přední části tiskárny, jak ukazuje obrázek.

4. Upravte zadní zarážku (1) a vodítka papíru (2) podle velikosti

používaného papíru.

Ochrana před uvíznutím papíru:

• Nenechávejte volné místo mezi papírem a zadní zarážkou a mezi

papírem a bočními vodítky papíru.

• Nepřeplňujte zásobníky papíru. Kapacita zásobníku závisí na

typu papíru.

• Nevkládejte poškozený papír.

• Nevkládejte současně papír různých velikostí a typů.

• Nevytahujte zásobník papíru při tisku (kromě níže popsaného

případu pro druhý zásobník).

• Zásobník papíru zavírejte jemně.

5. Jestliže máte nainstalovány dva zásobníky a tisknete z prvního

(horního), můžete vytáhnout druhý zásobník (spodní) při tisku a doplnit do něj papír. Pokud však tisknete z druhého zásobníku (spodního), nesmíte první zásobník (horní) vyjmout, jinak papír uvízne.

6. Při tisku lícem dolů zajistěte, aby byl zásobník (zadní) pro odkládání

lícem nahoru (3) uzavřen. (Papír vystupuje z tiskárny nahoře.)

Vkládání papíru> 14

Kapacita odkládacího zásobníku je asi 250 listů v závislosti na

gramáži papíru.

7. Při tisku lícem nahoru zajistěte, aby zásobník (zadní) pro odkládání

lícem nahoru (3) byl otevřen a aby byla vysunuta podpěra papíru (4). Papír se odkládá v obráceném pořadí stránek a kapacita odkládacího zásobníku je přibližně 100 listů v závislosti na gramáži papíru.

8. Pro těžký papír (vizitky apod.) používejte vždy zásobník pro odkládání

lícem nahoru (zadní).

UPOZORNĚNÍ!

Neotvírejte ani nezavírejte zadní výstup papíru při tisku. Papír by mohl uvíznout.

Vkládání papíru> 15

ÍCEÚČELOVÝ ZÁSOBNÍK

1. Otevřete víceúčelový zásobník papíru a jemným tlakem na plošinu

pro papír (1) se přesvědčete, že zaklapla.

2. Vložte papír a upravte vodítka papíru (2) podle velikosti

použitého papíru.

• Chcete-li tisknout jednostranně na hlavičkové papíry, vkládejte

papír do víceúčelového zásobníku předtištěnou stranou nahoru a

horním okrajem směrem do tiskárny.

• Chcete-li tisknout na hlavičkové papíry oboustranně, vkládejte

papír předtištěnou stranou dolů a horním okrajem směrem od

tiskárny. (Pro tuto funkci musí být nainstalována volitelná

duplexní jednotka).

• Obálky by měly být vkládány lícem nahoru, horní hranou doleva a

kratší stranou do tiskárny. Při tisku obálek nepoužívejte funkci

oboustranného tisku.

• Nepřekračujte kapacitu papíru (přibližně 50 listů nebo

10 obálek). Maximální výška stožku papíru je 10mm.

3. Stisknutím západky (3) dovnitř uvolněte desku s papírem tak, aby byl

papír zvednut a pevně sevřen.

V nabídce Media (Média) nastavte správnou velikost papíru pro víceúčelový zásobník papíru (další informace najdete v části Funkce nabídek).

Vkládání papíru> 16

ASTAVENÍ TISKÁRNY V SYSTÉMU WINDOWS

Nabídky na displeji ovládacího panelu tiskárny poskytují přístup k mnoha možnostem nastavení.

Také ovladač tiskárny pro systém Windows obsahuje nastavení pro mnohé z těchto položek. Když jsou položky v ovladači tiskárny a v nabídce ovládacího panelu na tiskárně stejné, pak při tisku dokumentu ze systému Windows budou položky v nabídkách ovládacího panelu přepsány nastavením v ovladači tiskárny.

Obrázky v této kapitole zobrazují dialogová okna systému Windows XP. Dialogová okna v jiných verzích systému Windows se mohou mírně lišit.

ŘEDVOLBY TISKU V APLIKACÍCH SYSTÉMU WINDOWS

Po zadání příkazu k vytištění dokumentu v aplikaci systému Windows se zobrazí dialogové okno tisku. Toto okno obvykle slouží k výběru tiskárny, v níž bude dokument vytištěn. Vedle názvu tiskárny je umístěné tlačítko Properties (Vlastnosti).

Po klepnutí na tlačítko Properties s e o tev ře nov é o kno se str uč ným se zna me m nastavení tiskárny dostupných v ovladači, která lze pro daný dokument zvolit. Změna nastavení dostupných v dané aplikaci se týká pouze dané aplikace či daného dokumentu. Změna nastavení provedená v tomto dialogovém okně obvykle potrvá, pouze dokud je aplikace spuštěna.

Nastavení tiskárny v systému Windows> 17

ARTA SETUP

ASTAVENÍ

)

Po klepnutí na tlačítko Properties v dialogovém okně tisku v dané aplikaci se otevře okno ovladače, ve kterém můžete nastavit předvolby tisk pro aktuální

1 2 3

dokument.

1. Velikost papíru by měla být

stejná jako velikost stránky dokumentu (pokud tiskový

výstup nechcete přizpůsobit jiné velikosti) a měla by být také stejná jako velikost papíru, který vložíte do tiskárny.

2. Umožňuje zvolit zdroj, ze kterého se má papír podávat. Může to být

zásobník Tray 1 (standardní zásobník papíru), zásobník Tray 2 (je-li volitelný druhý zásobník nainstalovaný) nebo víceúčelový zásobník. Preferovaný zásobník papíru můžete vybrat také klepnutím na jeho grafické znázornění na obrazovce.

3. Nastavení gramáže papíru by mělo odpovídat typu papíru, na který

budete tisknout.

4. Můžete také vybírat z řady možností konečných úprav dokumentu,

například normální tisk jedné stránky na jeden list papíru nebo nastavení N-up pro tisk několika zmenšených stránek na jeden list (kde N je libovolné číslo od 1 do 16). Při tisku brožur se vytisknou dvě stránky na každou stranu listu papíru takovým způsobem, aby po přeložení vytištěných listů papíru vznikla brožura. K tisku brožur je nutné, aby byla v tiskárně nainstalovaná duplexní jednotka.

Při tisku plakátu se velká obrazová plocha vytiskne v podobě dlaždic rozložených na jednotlivé listy.

5. Při oboustranném tisku můžete zvolit převracení stránky papíru přes

dlouhou nebo krátkou stranu. Tato možnost vyžaduje, aby byla v tiskárně nainstalovaná duplexní jednotka.

6. Jestliže jste dříve změnili některé předvolby tisku a uložili je jako

sadu nastavení, lze je vyvolat později. Není tak nutné je znovu nastavovat vždy, když jsou zapotřebí.

7. Výchozí nastavení lze obnovit jedním tlačítkem na obrazovce.

Nastavení tiskárny v systému Windows> 18

ARTA JOB OPTIONS

OŽNOSTI ÚLOHY

)

1. Rozlišení vytištěné stránky může být nastaveno takto:

• Pomocí nastavení na nejvyšší kvalitu lze tisknout v rozlišení 600 x

1 200 dpi. Tato možnost vyžaduje největší množství paměti a tisk

trvá nejdéle.

• Při normálním nastavení se tiskne v rozlišení 600 x 600 dpi. Toto

nastavení je dostačující pro běžné potřeby, není však vhodné pro

velmi náročné aplikace.

• Nastavení pro koncepty tiskne v rozlišení 300 x 300 dpi a je

vhodné pro koncepty dokumentů, u kterých je kvalita tisku méně

důležitá.

2. Jako podklad hlavního obrazu (textu) stránky můžete vytisknout text

vodoznaku. To je užitečné, chcete-li dokumenty označit jako návrh, důvěrné, atd.

3. Můžete vytisknout až 999 kopií za sebou. Během tak dlouhého tisku

však budete muset doplnit zásobník papíru.

4. Orientaci stránky lze nastavit na výšku nebo na šířku.

5. Tištěné stránky lze přizpůsobit na větší nebo menší papír.

6. Po klepnutí na tlačítko Advanced (Upřesnit) jsou k dispozici další

nastavení. Můžete například určit, aby se černé oblasti tiskly pomocí 100% černého toneru (matnější vzhled).

7. Výchozí nastavení lze obnovit jedním tlačítkem na obrazovce.

8. Kvalitu fotografií lze zlepšit.

Nastavení tiskárny v systému Windows> 19

ARTA COLOR

ARVA

)

1. Řízení barevného výstupu tiskárny je možno provádět automaticky

nebo ručně (u rozšířeného řízení). Ve většině případů je vhodné automatické nastavování. Ostatní možnosti v tomto okně budou zobrazené pouze tehdy, když vyberete jinou možnost než automatické nastavení. Při tisku v odstínech šedi tiskne tiskárna 24 stránek za minutu a všechny stránky jsou vytištěny černobíle.

2. V závislosti na obrazovém zdroji dokumentu můžete vybrat z řady

možností k dosažení souladu barev. Snímek pořízený digitálním fotoaparátem například vyžaduje jinou metodu pro dosažení souladu barev než obchodní grafika vytvořená v tabulkovém kalkulátoru. Pro obecné použití je opět nejlepší zvolit možnost automatického nastavení.

3. Tiskový výstup lze podle potřeby zesvětlit nebo ztmavit a upravit

sytost a živost barev.

4. Černé oblasti mohou být vytvářeny pouze z kombinace azurové,

purpurové a žluté barvy, čímž se docílí lesklejšího vzhledu, nebo z černé barvy (skutečná černá), čímž se docílí matnějšího vzhledu. Automatické nastavení umožňuje ovladači vybrat nejvhodnější možnost v závislosti na obsahu obrazu.

5. Výchozí nastavení lze obnovit jedním tlačítkem na obrazovce.

Nastavení tiskárny v systému Windows> 20

ASTAVENÍ Z OVLÁDACÍHO PANELU V SYSTÉMU WINDOWS

Pokud otevřete okno vlastností ovladače přímo ze systému Windows (ne z aplikace), poskytuje toto okno více možností nastavení. Zde provedené změny ovlivní všechny dokumenty tištěné z aplikací v systému Windows a budou účinné i v dalších relacích systému Windows.

ARTA GENERAL

1. Tato oblast obsahuje některé z hlavních funkcí tiskárny, včetně

2. Klepnutím na toto tlačítko otevřete stejná okna, která už byla popsána

3. Stisknutím tohoto tlačítka vytisknete testovací stránku pro ověření

BECNÉ

)

volitelných funkcí, jako je například oboustranný tisk.

dříve v této příručce v části o předvolbách tisku v aplikacích systému Windows. Zde provedené změny však představují nová výchozí nastavení pro všechny aplikace systému Windows.

správné činnosti tiskárny.

Nastavení tiskárny v systému Windows> 21

ARTA ADVANCED

PŘESNIT

1 2

)

1. Zde můžete určit, kdy bude tiskárna dostupná.

2. Označuje aktuální prioritu, od 1 (nejnižší) do 99 (nejvyšší).

Dokumenty s nejvyšší prioritou se budou tisknout jako první.

3. Určuje, že dokumenty budou zařazeny v zařazovací službě (uloženy ve

speciálním tiskovém souboru) před tím, než se vytisknou. Dokument se potom tiskne na pozadí a aplikace je tak dříve dostupná.

4. Určuje, že tisk nezačne, dokud se nedokončí zařazování poslední

stránky tisku. Jestliže aplikace vyžaduje během tisku hodně času pro výpočet, tisková úloha se zastaví na delší dobu a tiskárna by mohla předčasně předpokládat, že dokument již skončil. Výběr této možnosti by měl takové situaci zabránit, ale tisk skončí později, protože jeho začátek bude zpožděn.

5. To je opačná možnost než v předchozím bodu. Tisk začne ihned po

začátku zařazování dokumentu.

6. Určuje, že dokument nebude zařazován do zařazovací služby,

ale bude se tisknout přímo. Aplikace obvykle nebude připravena k dalšímu použití, dokud tisk neskončí. Vyžaduje méně místa na disku počítače, protože se nevytváří zařazovací soubor.

7. Nastavuje zařazovací službu tak, aby před odesláním dokumentu k

vytištění prověřila shodu nastavení dokumentu s nastavením tiskárny. Objeví-li služba nesoulad, uchová dokument v tiskové frontě tiskárny a nevytiskne ho, dokud se nezmění nastavení tiskány a dokud tisk dokumentu není znovu spuštěn z tiskové fronty. Dokumenty v tiskové frontě, které mají neshodná nastavení, nebrání tisku správně nastavených dokumentů.

Nastavení tiskárny v systému Windows> 22

8. Určuje, že zařazovací služba při rozhodování, který dokument

vytisknout jako první, dává přednost dokumentům, které již ukončily zařazování, a to i tehdy, když ma jí nižší prioritu než dokumenty, které se ještě zařazují. Pokud ještě žádný dokument neukončil zařazování, zařazovací služba bude dávat přednost větším zařazovaným dokumentům před menšími. Tuto možnost použijte, chcete-li maximalizovat účinnost tiskárny. Je-li tato možnost vypnutá, zařazovací služba vybírá dokumenty pouze na základě nastavení jejich priority.

9. Určuje, že zařazovací služba dokumenty po vytištění neodstraní. To

umožní dokumenty znova poslat do tiskárny přímo ze zařazovací služby místo toho, aby bylo nutné je znovu tisknout z aplikace. Pokud tuto možnost používáte často, bude vyžadovat mnoho místa na disku počítače.

10. Určuje, zda jsou v závislosti na tiskárně dostupné rozšířené funkce,

jako je například tisk brožur, řazení stránek a počet stránek na jeden list papíru. Pro normální tisk tuto funkci zapněte. Pokud nastanou problémy s kompatibilitou, můžete ji vypnout. Tyto rozšířené funkce pak mohou být nedostupné, i když je tiskárna podporuje.

11. Toto tlačítko poskytuje přístup ke stejný dialogovým oknům nastavení

jako při tisku z aplikací. Změny provedené z ovládacího panelu se stanou výchozím nastavením v systému Windows.

12. Můžete vytvořit a zadat oddělovací stránku, která se tiskne mezi

dokumenty. To je užitečné zejména u sdílených tiskáren, kde tato funkce pomáhá rozlišit jednotlivým uživatelům své dokumenty ve výstupním zásobníku.

Nastavení tiskárny v systému Windows> 23

ARTA DEVICE OPTIONS

OŽNOSTI ZAŘÍZENÍ

)

Na této kartě můžete vybrat volitelné vybavení, které chcete nainstalovat. Tato problematika je podrobněji popsána v této příručce v části věnující se instalaci volitelného vybavení.

Nastavení tiskárny v systému Windows> 24

AREVNÝ TISK

Ovladače tiskárny dodávané s touto tiskárnou poskytují několik ovládacích prvků, pomocí kterých můžete barevný výstup měnit. Pro obecné použití bude stačit automatické nastavení, které vytvoří vhodné výchozí nastavení a které u většiny dokumentů dává dobré výsledky.

Mnoho aplikací má vlastní nastavení barev, které může přepsat nastavení v ovladači tiskárny. Podrobné informace o tom, jak funguje správa barev v určité aplikaci, naleznete v její dokumentaci.

AKTORY OVLIVŇUJÍCÍ VZHLED TISKU

Chcete-li barvy v ovladači tiskárny nastavit ručně, uvědomte si, že zobrazení barev je velmi složitý problém, který je ovlivňován mnoha faktory. Některé z nejdůležitějších faktorů uvádíme níže.

Rozdíly mezi rozsahy barev, které lze zobrazitna obrazovce a při tisku

> Tiskárna ani monitor nejsou schopny zobrazit úplné spektrum barev,

které jsou viditelné lidským okem. Každé zařízení je omezeno na určitý rozsah barev. Tiskárna navíc nemůže zobrazit všechny barvy zobrazené na obrazovce a naopak.

> Obě zařízení používají k znázornění barev velmi odlišné technologie.

Monitory používají fosfory (nebo kapalné krystaly) barvy červené, zelené a modré (RGB: Red, Green, Blue), tiskárny používají toner nebo inkoust barvy azurové, purpurové, žluté a černé (CMYK: Cyan, Yellow, Magenta, Black).

> Na obrazovce lze zobrazit velmi živé barvy, například ostře červené a

modré barvy, které žádná tiskárna používající toner nebo inkoust neumí snadno vytvořit. Podobně existují barvy, například některé odstíny žluté, které lze vytisknout, ale nelze je přesně zobrazit na obrazovce. Tento rozdíl mezi tiskárnami a monitory je často hlavním důvodem, proč vytištěné barvy neodpovídají barvám zobrazeným na obrazovce.

Podmínky prohlížení

Za různých světelných podmínek může výtisk vypadat zcela jinak. Vytištěné barvy mohou například vypadat jinak, když výtisk prohlížíme u okna, kterým svítí slunce, a když ho prohlížíme v kanceláři při běžném osvětlení zářivkami.

Barevný tisk> 25

Nastavení barev v ovladači tiskárny

Nastavení ovladače Manual colour (Ruční barva) může změnit vzhled výtisku. Několik možností je určeno k tomu, aby sladily vytištěné barvy s barvami na obrazovce.

Nastavení monitoru

Pomocí ovládacích prvků jasu a kontrastu na monitoru můžete změnit vzhled dokumentu na obrazovce. Také teplota barev monitoru má vliv na to, zda barvy vypadají jako teplé nebo jako studené.

Běžný monitor má několik nastavení:

> 5000 K Nejteplejší; žlutavé nasvícení, obvykle používané v

prostředí umělecké grafiky.

> 6500 K Chladnější; blíží se podmínkám denního světla.

> 9300 K Studené; výchozí nastavení mnoha monitorů a

televizorů.

(k = kelvin, jednotka měření teploty)

Zobrazení barev v aplikacích

Některé grafické aplikace, například Corel Draw nebo Adobe Photoshop, zobrazují barvy odlišně od kancelářských aplikací, jako je Microsoft Word. Další informace najdete v nápovědě online nebo v uživatelské příručce příslušné aplikace.

Typ papíru

Použitý typ papíru může též významně ovlivnit vytištěné barvy. Například tisk na recyklovaném papíru vypadá méně výrazně než tisk na speciálním lesklém papíru.

Barevný tisk> 26

IPY PRO BAREVNÝ TISK

Následující pokyny vám pomohou dosáhnout kvalitního barevného výstupu ztiskárny.

ISK FOTOGRAFIÍ

Použijte nastavení Monitor (6500k) Perceptual.

Pokud jsou barvy příliš bledé, zkuste nastavení Monitor (6500k) Vivid nebo Digital Camera (Digitální fotoaparát).

ISK ZAPLIKACÍ SADY OFFICE

Použijte nastavení Monitor (9300k). Toto nastavení může pomoci, pokud máte potíže s určitými barvami z aplikací, jako je Microsoft Excel nebo Microsoft Powerpoint.

ISK URČITÝ CH BAREV (NAPŘÍKLAD V LOGU SPOLEČNOSTI

Na disku CD dodaném s tiskárnou jsou 2 nástroje, které vám mohou pomoci s dosažením souladu určitých barev:

Nástroj Colour Correct (Oprava barev)

Nástroj Colour Swatch (Vzorník barev)

ASTAVENÍ JASU A INTENZITY TISKU

)

Pokud je výtisk příliš světlý nebo tmavý, upravte pomocí ovladače jas.

Pokud jsou barvy příliš výrazné nebo naopak nejsou dostatečně výrazné, upravte pomocí ovladače sytost.

Barevný tisk> 27

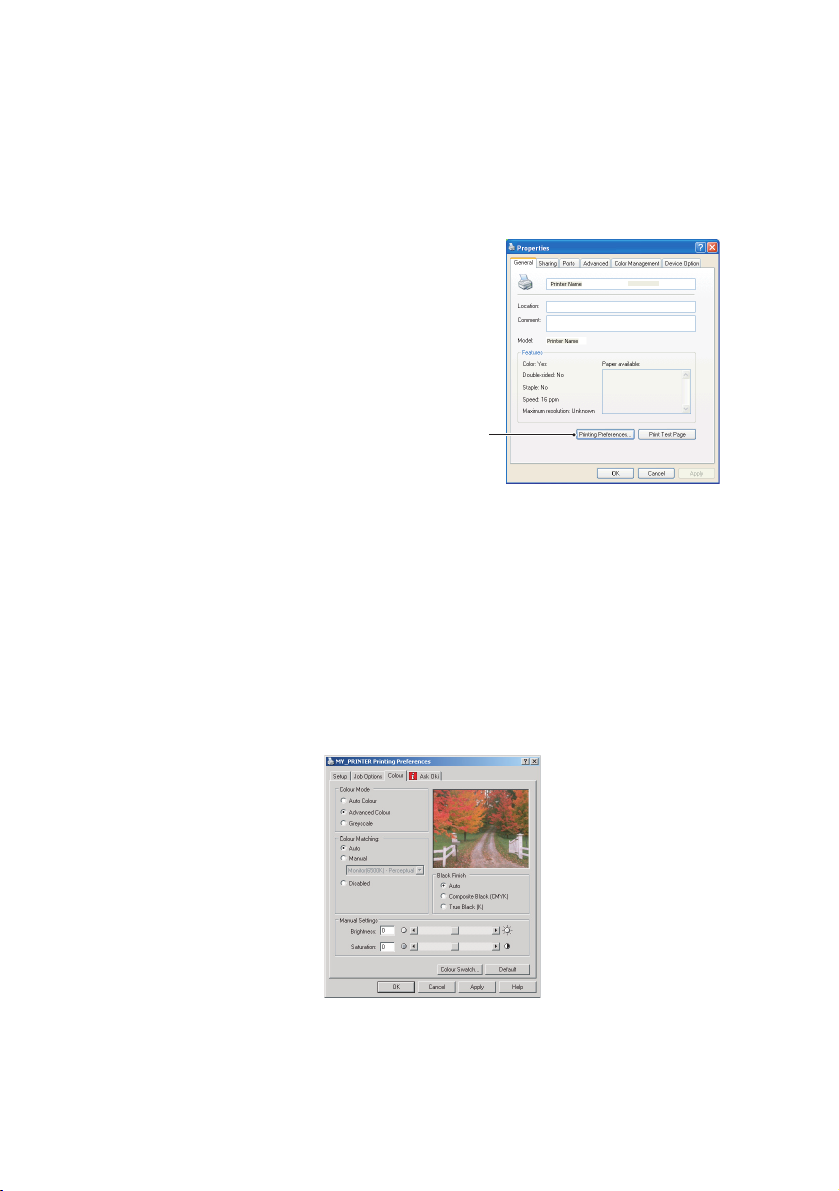

ŘÍSTUP K MOŽNOSTEM PRO DOSAŽENÍ SOULADU BAREV

Možnosti funkce Colour Matching (Soulad barev) v ovladači tiskárny pomáhají sladit barvy výtisku s barvami zobrazenými na obrazovce nebo s barvami z jiných zdrojů, například z digitálního fotoaparátu.

Nastavení možností pro dosažení souladu barev z ovládacího panelu systému Windows:

1. Otevřete okno Tiská rny (v systému

Windows XP okno Tiskárny a faxy).

2. Pravým tlačítkem klepněte na

název tiskárny a vyberte položku

Vlastnosti.

3. Klepněte na tlačítko Printing Preferences (Předvolby tisku) (1).

Nastavení možností pro dosažení souladu barev z aplikace systému Windows:

1. Na panelu nabídek aplikace vyberte položku File—Print… (Soubor—Tisk).

2. Klepněte na tlačítko Properties (Vlastnosti) vedle názvu tiskárny.

ASTAVENÍ MOŽNOSTÍ PRO DOSAŽENÍ SOULADU BAREV

1. Na kartě Barva vyberte pro dosažení souladu barev možnost Rozšířené barvy.

Barevný tisk> 28

2. Zvolte ruční nastavení barev a vyberte z následujících možností:

(a) Monitor (6500k) Perceptual

Optimalizováno pro tisk fotografií. Tisk barev s důrazem na sytost.

(b) Monitor (6500k) Vivid

Optimalizováno pro tisk fotografií, ale s vyšší sytostí barev než v případě nastavení Monitor (6500k) Perceptual.

Optimalizováno pro tisk grafiky z aplikací sady Microsoft Office. Tisk barev s důrazem na světlost.

(d) Digitální fotoaparát

Optimalizováno pro fotografie z digitálního fotoaparátu. Výsledky se budou lišit v závislosti na předmětu a

podmínkách, za kterých byla fotografie pořízena.

(e) sRGB

Tiskárna se pokusí o reprodukci barevného prostoru sRGB. Toto nastavení může být užitečné, je-li k dosažení souladu barev použito vstupní zařízení sRGB, jako je například skener nebo digitální fotoaparát.

Barevný tisk> 29

UNKCE COLOUR SWATCH

Chcete-li používat funkci vzorníku barev, musíte nainstalovat nástroj Colour Swatch (Vzorník barev). Tento nástroj je uložen na disku CD dodávaném spolu s tiskárnou.

Funkce Colour Swatch (Vzorník barev) vytiskne škálu o určitém rozsahu vzorových barev. Nejedná se o úplný rozsah barev, které tiskárna dokáže vytisknout. U každé vzorové barvy jsou uvedeny odpovídající hodnoty RGB (červená, zelená, modrá). Tuto funkci lze použít k výběru specifických barev v aplikacích, které umožňují zadat vlastní hodnoty RGB. Stačí klepnout na tlačítko Color Swatch (1) (Vzorník barev) a vybrat z nabízených možností.

Příklad použití funkce Colour Swatch (Vzorník barev):

Chcete vytisknou logo v určitém odstínu červené barvy. Postupujte následovně:

ZORNÍK BAREV

)

1. Vytiskněte vzorník barev a vyberte odstín červené, který nejlépe vám

nejlépe vyhovuje.

2. Poznamenejte si hodnoty RGB pro požadovaný odstín.

3. Do výběru barev v používané aplikaci zadejte poznamenané hodnoty

RGB. Barva loga se změní na tuto barvu.

Vybraná barva RGB zobrazená na monitoru nemusí být stejná jako barva vytištěná ve vzorníku barev. Tento problém je zpravidla důsledkem rozdílu v zobrazení barev monitorem a tiskárnou. V tomto případě není důležitý, protože vaším primárním úkolem je vytisknout požadovanou barvu.

Barevný tisk> 30

OUŽITÍ NÁSTROJE COLOUR CORRECT (OPRAVA BAREV

Nástroj Oki Colour Correct je uložen na disku CD s ovladačem tiskárny. Je třeba jej nainstalovat samostatně, protože se neinstaluje spolu s ovladačem tiskárny.

Nástroj Colour Correct obsahuje následující funkce:

> Palety barev v sadě Microsoft Office lze nastavit jednotlivě. To je

užitečné, chcete-li změnit způsob vytisknutí určité barvy.

> Barvy lze nastavit pomocí hodnot zabarvení, sytosti a gama. To je

užitečné, chcete-li změnit celkový barevný výstup.

Po provedení barevných úprav lze nová nastavení vybrat v ovladači tiskárny na kartě Barvy.

Výběr nastavení provedených pomocí nástroje Colour Correct (Oprava barev):

1. V používané aplikaci klepněte v nabídce Soubor na příkaz Tisk .

2. Klepněte na tlačítko Vlastnosti. Zobrazí se možnosti ovladače

tiskárny.

3. Klepněte na kartu Barvy.

4. Klepněte na tlačítko Rozšířené barvy.

5. Klepněte na položku Uživatelsky definované.

Vyberte nastavení barev, které jste provedli pomocí nástroje Colour Correct (Oprava barev).

)

Barevný tisk> 31

UNKCE NABÍDEK

Tato část obsahuje seznam nabídek zobrazovaných na displeji LCD, které lze ovládat prostřednictvím ovládacích prvků na ovládacím panelu tiskárny.

Mnohá z těchto nastavení mohou být, a často jsou, přepsána nastaveními v ovladačích tiskárny v systému Windows. Některá z těchto nastavení v ovladači mohou být nastavena na hodnotu Printer Setting (Nastavení tiskárny) a výchozím nastavením je pak to, které bylo zadáno v nabídkách tiskárny.

Výchozí výrobní nastavení jsou v následujících tabulkách zobrazena tučně. Za normálních provozních podmínek, které nazýváme pohotovostní stav,

je na displeji LCD tiskárny zobrazen text ONLINE. Za těchto podmínek lze do systému nabídek vstoupit stisknutím tlačítka + či – na ovládacím panelu. Pomocí těchto tlačítek můžete procházet seznamem nabídek nahoru a dolů, dokud se nezobrazí požadovaná nabídka. Pak postupujte takto:

1. Stisknutím tlačítka ENTER zobrazíte vybranou nabídku.

2. Pomocí tlačítek + a – můžete položkami nabídky procházet nahoru a

dolů. Když se zobrazí položka, kterou chcete změnit, stiskněte tlačítko ENTER a položku upravte. U aktuálně platného nastavení je zobrazena hvězdička (*).

3. Pomocí tlačítek + a – můžete nastaveními dostupnými pro tuto položku procházet nahoru a dolů a když se zobrazí požadované nastavení, stiskněte tlačítko ENTER. U nastavení se objeví hvězdička (*), která indikuje, že nastavení je nyní platné.

4. Stisknutím tlačítka BACK (Zpět) přejděte zpět do seznamu položek nabídky.

5. Proveďte jeden z následujících kroků:

• Vraťte se do seznamu nabídky opětovným stisknutím tlačítka

BACK (Zpět),

nebo...

• zavřete systém nabídek a přepněte tiskárnu do pohotovostního

stavu stisknutím tlačítka ON LINE.

Funkce nabídek> 32

ABÍDKA INFORMATION

NFORMACE

)

Pomocí této nabídky můžete rychle vytisknout seznamy různých položek uložených v tiskárně.

NABÍDKA INFORMATION (INFORMACE)

POLOŽKA AKCE VYSVĚTLENÍ

PRINT MENU MAP (Tisk přehledu nabídky)

DEMO1 (Ukázka 1) EXECUTE

ABÍDKA PRINT

ISK

)

EXECUTE (Spustit)

(Spustit)

Vytiskne kompletní seznam nabídek s aktuálním nastavením.

Vytiskne ukázkovou stránku.

Tato nabídka umožňuje nastavení různých funkcí spojených s tiskem.

NABÍDKA PRINT (TISK)

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

COPIES (Kopie) 1-999 Zadejte počet kopi í dokumentu, které se

PAPER FEED (Podávání papíru)

AUTO TRAY SWITCH (Automatické přepínání zásobníků papíru)

TRAY SEQUENCE (Pořadí zásobníků)

MP TRAY USAGE (Použití víceúčelového zásobníku)

TRAY1 (Zásobník 1)

TRAY2 (Zásobník 2) MP TRAY (Víceúčelový zásobník)

ON (Zapnuto), OFF (Vypnuto)

DOWN (Dolní) UP (Horní) PAPER FEED TRAY

(Zásobník pro podávání papíru)

DO NOT USE (Nepoužívat) WHEN MISMATCH (Pouze při neshodě typů)

mají vytisknout (1 až 999). Vybírá výchozí zásobník pro podávání

papíru: Tray 1 (horní zásobník), Tray 2 (spodní zásobník, pokud je nainstalován) nebo MP Tray (víceúčelový zásobník).

Zapíná či vypíná automatické přepínání zásobníků papíru.

Vybírá pořadí zásobníků pro funkce Auto Tray Select (Automatický výběr zásobníku papíru) a Auto Tray Switch (Automatické přepínání zásobníků papíru).

Jestliže dokument, který se má tisknout, vyžaduje velikost papíru, která není ve zvoleném zásobníku nainstalována, tiskárna automaticky začne podávat papír z víceúčelového zásobníku. Jestliže tato funkce není zapnuta, tisk se zastaví a tiskárna požaduje vložení papíru se správnou velikostí.

Funkce nabídek> 33

NABÍDKA PRINT (TISK)

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

MEDIA CHECK (Kontrola média)

ENABLE (Zapnuto)

DISABLE (Vypnuto)

Určuje, zda velikost vloženého papíru zkontrolovaná tiskárnou souhlasí s velikostí požadovanou pro dokument odeslaný ktisku.

MONO-PRINT SPEED (Rychlost jednobarevného tisku)

AUTO SPEED (Automatická rychlost)

MONO 24PPM (24 jednobarevnýc h stránek za minutu)

Je-li první stránka tiskové úlohy černobílá, tiskne tiskárna 20 stránek za minutu. Je-li rozpoznána barevná stránka, zpomalí tiskárna na 16 stránek za minutu.

Toto nastavení funguje stejně jako nastavení AUTO SPEED (Automa tická rychlost), až na to, že rychlost tiskárny je 24 stránek za minutu, dokud není rozpoznána barevná stránka. K dosažení této rychlosti vyžaduje tiskárna dalších 10 –20 sekund, aby se zahřála, a 30 – 60 sekund, aby se ochladila při přechodu na rychlost tisku 16 barevných stránek za minutu. Toto nastavení je tedy nejvhodnější, tiskne-li se většina tiskových

úloh černobíle. COLO UR SPEED (Rychlost barevného tisku)

Pro všechny tiskové úlohy tiskne tiskárna

16 stránek za minutu. Toto nastavení je tedy

nejvhodnější, tiskne-li se většina tiskových

úloh barevně.

MIXED SPEED

Tiskárna automaticky přepíná mezi rychlostí

16 stránek za minutu pro každou barevnou

stránku a 20 stránek za minutu pro každou

černobílou stránku. Při tisku černobílých

stránek jsou 3 barevné válce automaticky

zvednuty, aby se maximalizovala jejich

životnost. Při každém přepnutí tiskárny mezi

černobílým a barevným tiskem způsobí tato

operace 10 –20 sekundové zpoždění. 30 –

60 sekundovému zpoždění potřebnému k

ochlazení tiskárny, které bylo popsáno u

funkce MONO 24ppm, lze zabráni t omezením

rychlosti černobílého tisku na 20 stránek za

minutu. Toto nastavení je vhodné, tiskne-li se

většinou černobíle jen s několika barevnými

stránkami nebo v případech, kdy tiskové

úlohy sestávají ze samých barevných nebo

samých černobílých stránek.

Funkce nabídek> 34

ABÍDKA MEDIA

ÉDIA

)

Tato nabídka poskytuje úpravy, které vyhovují mnoha různým tiskovým médiím.

NABÍDKA MEDIA (MÉDIA)

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

TRAY1 PAPERSIZE (Velikost papíru v zásobníku 1)

TRAY1 MEDIATYPE (Typ papíru v zásobníku 1)

TRAY1 MEDIAWEIGHT (Gramáž papíru v zásobníku 1)

TRAY2 PAPERSIZE (Velikost papíru v zásobníku 2)

TRAY2 MEDIATYPE (Typ papíru v zásobníku 2)

A4, A5, A6, B5 LEGAL 14 LEGAL 13.5 LEGAL 13 LETTER EXECUTIVE CUSTOM (Vlastní)

PLAIN (Běžný)

LETTERHEAD (Hlavičkový) BOND (Bankovní) RECYCLED (Recyklovaný) CARDSTOCK (Čtvrtky) ROUGH (Hrubý)

LIGHT (64-74g/m2) (Lehký)

MEDIUM

(75-90g/m2)

(Střední)

HEAVY (91-120g/m (Těžký)

A4, A5, B5, LEGAL14 LEGAL 13.5 LEGAL 13 LETTER EXECUTIVE CUSTOM (Vlastní)

PLAIN (Běžný)

LETTERHEAD (Hlavičkový) BOND (Bankovní) RECYCLED (Recyklovaný) CARDSTOCK (Čtvrtky) ROUGH (Hrubý)

Nastavuje rozměr papíru v zásobníku 1 (horní zásobník, jsou-li nainstalovány oba zásobní ky). Informace o nastavení CUSTOM (Vlastní) naleznete v řádcích pro položky XDIMENSION (Šířka) a Y-DIMENSION (Výška) dále v této tabulce.

Nastavuje typ papíru vloženého do zásobníku. Tiskárna pak může upravit své vnitřní provozní parametry, například rychlost tisku a teplotu zapékací jednotky, tak, aby se lépe přizpůsobily vloženému papíru. Například pro tisk na hlavičkový papír se hodí nižší zapékací teplota, která zaručí, že se inkoust hlavičky neotiskne na jiné místo.

Nastaví tiskárnu na gramáž papíru vloženého do zásobníku.

)

Nastavuje velikost papíru v zásobníku 2 (spodní), pokud je nainstalován. Informace o nastavení CUSTOM (Vlastní) naleznete v řádcích pro položky X-DIMENSION (Šířka) a Y-DIMENSION (Výška) dále v této tabulce.

Nastavuje typ papíru vloženého do zásobníku.

Funkce nabídek> 35

NABÍDKA MEDIA (MÉDIA)

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

TRAY2 MEDIAWEIGHT (Gramáž média v zásobníku 2)

LIGHT (64-74g/m2) (Lehký)

MEDIUM (75-90g /m (Střední)

HEAVY (91-120g/m

Nastaví tiskárnu na gramáž papíru vloženého do zásobníku.

)

(Těžký) ULTRA HEAVY

(121-175g/m

)

(Velmi těžký)

MPT PAPERSIZE (Velikost papíru ve víceúčelovém zásobníku)

A4, A5, A6, B5 LEGAL 14 LEGAL 13.5 LEGAL 13 LETTER

Nastavuje velikost papíru podávaného z víceúčelového zásobníku. Informace o nastavení CUSTOM (Vlastní) naleznete v řádcích pro položky X-DIMENSION (Šířka) a

Y-DIMENSION (Výška) dále v této tabulce. EXECUTIVE CUSTOM (Vlastní) COM-9 ENVELOPE (Obálka COM-9) COM-10 ENVELOPE (Obálka COM-9) MONARCH ENV DL ENVELOPE (Obálka DL) C5 ENVELOPE (Obálka C5)

MPT PAPERTYPE (Typ papíru ve víceúčelovém zásobníku)

PLAIN (Běžný)

LETTERHEAD (Hlavičkový) TRANSPARENCY

Vybírá typ papíru podávaného z

víceúčelového zásobníku tak, aby tiskárna

mohla lépe přizpůsobit své parametry

vloženému médiu. (Fólie) LABELS (Štítky) BOND (Bankovní) RECYCLED (Recyklovaný) CARD STOCK (Čtvrtky) ROUGH (Hrubý)

Funkce nabídek> 36

NABÍDKA MEDIA (MÉDIA)

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

MPT MEDIAWEIGHT (Gramáž papíru ve víceúčelovém zásobníku)

MEDIUM (75-90g/m (Střední)

HEAVY (91-120g/m (Těžký) ULTRA HEAVY

(121-203g/m

Nastavuje gramáž média podávaného z

)

víceúčelového zásobníku.

)

(Velmi těžký)

UNIT OF MEASURE (Měrná

MILLIMETER (mm)

INCH (palce)

Nastavuje měrnou jednotku pro nastavení

následujících dvou položek.

jednotka) X-DIMENSION

(Šířka)

100-210-216 MILLIMETER (mm)

Nastavuje šířku papíru definovaného

nastavením CUSTOM (Vlastní), o kterém

pojednává výše uvedený popis nastavení

PAPER SIZE (Velikost papíru).

Y-DIMENSION (Délka)

148-297-1200 MILLIMETER (mm)

Nastavuje délku papíru definovaného v

nastavení CUSTOM (Vlastní), o kterém

pojednává popis výše uvedeného nastavení

PAPER SIZE (Velikost papíru).

Z víceúčelového zásobníku lze tisknout

plakáty, protože umožňuje podávat média

o délce až 1200 mm.

Funkce nabídek> 37

ABÍDKA COLOR

ARVA

)

Tiskárna automaticky upravuje rovnováhu a hustotu barev ve vhodných intervalech a optimalizuje tiskový výstup pro prohlížení jasného bílého papíru za přirozeného denního osvětlení. Prostřednictvím položek v této nabídce lze u zvláštních a mimořádně komplikovaných tiskových úloh měnit výchozí nastavení. Nastavení se po vytisknutí této tiskové úlohy vrátí k výchozím hodnotám.

NABÍDKA COLOR (BARVA)

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

DENSITY CONTROL (Řízení hustoty)

ADJUST DENSITY (Upravit hustotu)

AJST REGISTRATION (Upravit soutisk)

C REG FINE ADJUST (Jemné nastavení soutisku azurové barvy)

M REG FINE ADJUST (Jemné nastavení soutisku purpurové barvy)

Y REG FINE ADJUST (Jemné nastavení soutisku žluté barvy)

AUTO (Automatické)

MANUAL (Ruční)

EXECUTE (Spustit) Výběrem této položky se provede okamžité

EXECUTE (Spustit) Provádí automatickou úpravu soutisku

-3~0~+3

Nastavením na hodnotu AUTO bude hustota obrazu automaticky upravována při zapnutí tiskárny, po instalaci nového o brazového válce nebo nové kazety s tonerem a v intervalech po 100, 300 a 500 vytištěných stránkách tímto obrazovým válcem. Jestliže interval po 500 vytištěných stranách nastane během tiskové úlohy, k úpravě dojde až po skončení tiskové úlohy a úprava bude trvat 55 sekund. Nastavení na hodnotu MANUAL způsobí, že se úprava bude provádět jen tehdy, když bude spuštěna následující položkou tohoto menu.

automatické nastavení hustoty.

barev. Úprava se provádí vždy při každém zapnutí tiskárny a při každém otevření a zavření horního krytu tiskárny. Tento proces přesně zarovná azurovou, purpurovou a žlutou barvu s obrazem v černé barvě.

Provádí jemné nastavení synchronizace obrazu vzhledem k černé složce obrazu.

Funkce nabídek> 38

ABÍDKA SYSTEM CONFIGURATION

ONFIGURACE SYSTÉMU

)

Tato nabídka upravuje obecné nastavení tiskárny tak, aby vyhovovalo způsobu práce uživatele.

NABÍDKA SYSTEM CONFIGURATION (KONFIGURACE SYSTÉMU)

POLOŽKY NASTAVENÍ VYSVĚTLENÍ

POW SAVE TIME (Zpoždění poč átku úsporného režimu)

CLEARABLE WARNING (Odstranitelné varování)

MANUAL TIMEOUT (Časový limit ruční obsluhy)

WAIT TIMEOUT (Časový limit čekání)

LOW TONER (Nedostatek toneru)

JAM RECOVERY (Zotavení po uvíznutí papíru)

ERROR REPORT (Chybová zpráva)

5 15 30

240

ON (Zapnuto)

JOB (Úloha)

OFF (Vypnuto) 30

60 5~40~300 Určuje, kolik sekund bude tiskárna čekat

CONTINUE (Pokračovat)

STOP (Zastavit)

ON (Zapnuto)

OFF (Vypnuto)

ON (Zapnuto)

OFF (Vypnuto)

Upravuje dobu nečinnosti, po níž se tiskárna automaticky přepne do úsporného režimu. V tomto režimu se spo třeba energie sníží tak, aby tiskárna byla ještě v provozu a byla připravena přijímat data. Je-li v tomto režimu do tiskárny odeslána úloha, tiskárna začne tisknout až po uplynutí zahřívací doby, která může trvat až 1 minutu.

Když je funkce zapnuta (ON), lze varování, která nejsou závažná, např. požadavek na papír jiné velikosti, odstranit stisknutím tlačítka ON LINE. Když je funkce nastavena na hodnotu JOB (Úloha), varování zmizí, až když je tisková úloha opět spuštěna.

Určuje, kolik sekund bude tiskárna čekat na vložení papíru, než úlohu zruší.

před nuceným vysunutím stránky, dojde-li k pozastavení příjmu dat. Vyprší-li časový limit v režimu emulace jazyka PostScript, bude úloha zrušena.

Určuje, zda tiskárna bude pokračovat v tisku, i když byl zjištěn nedostatek toneru.

Určuje, zda tiskárna má po uvíznutí papíru provést zotavení. Jestliže je funkce zapnuta (ON), tiskárna se po odstranění uvíznutého papíru pokusí vytisknout všechny stránky ztracené v důsledku uvíznutí papíru.

Určuje, zda se má v případě vnitřní chyby vytisknout chybová zpráva.

Funkce nabídek> 39

NABÍDKA SYSTEM CONFIGURATION (KONFIGURACE SYSTÉMU)

POLOŽKY NASTAVENÍ VYSVĚTLENÍ

LANGUAGE (Jazyk) English (angličtina),

German (němčina), French (francouzština), Italian (italština), Spanish (španělština), Swedish (švédština), Norwegian (norština), Danish (dánština), Dutch (holandština), Turkish (turečtina), Portuguese (portugalština), Polish (polština), Russian (ruština), Greek (řečtina)

ABÍDKA

USB

Nastavuje jazyk používaný na displeji a při tisku zpráv.

Tato nabídka řídí provoz rozhraní USB tiskárny.

NABÍDKA USB

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

VERSION (Verze) 2.0 Pomocí této funkce lze zvolit kompatibilní

verzi rozhraní USB.

SOFT RESET (Částečný reset)

ENABLE (Zapnuto), DISABLE (Vypnuto)

Zapíná nebo vypíná příkaz SOFT RESET.

ABÍDKA NETWORK

)

Tato nabídka řídí provoz síťového rozhraní 10Base-T či 100Base-T tiskárny.

NABÍDKA NETWORK (SÍŤ)

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

TCP/IP ENABLE (Zapnout),

DISABLE (Vypnout)

NETBEUI ENABLE (Zapnuto),

DISABLE (Vypnuto)

IP ADDRESS SET (Nastavení adresy IP)

AUTO (Automatické), MANUAL (Ruční)

Funkce nabídek> 40

Zapíná nebo vypíná síťový protokol ETHERTALK. Zapíná nebo vypíná síťový protokol ETHERTALK. Určuje, zda je alokace adres IP automatická (protokol DHCP) nebo ruční.

NABÍDKA NETWORK (SÍŤ)

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

IP ADDRESS (Adresa IP)

SUBNET MASK (Maska podsítě)

GATEWAY ADDRESS (Adresa brány)

INITIALIZE NIC? (Inicializovat síťovou kartu?)

WEB, IPP ENABLE (Zapnout),

TELNET ENABLE (Zapnout),

FTP ENABLE (Zapnout),

SNMP ENABLE (Zapnout),

LAN NORMAL

xxx.xxx.xxx.xxx Aktuální přiřazená adresa IP. Chcete-li

adresu změnit, stiskněte tlačítko ENTER a pomocí tlačítek + a – zvyšte první oktet. Dalším stisknutím tlačítka ENTER přejdete na další oktet. Po nastavení čtvrtého oktetu zaregistrujete novou adresu stisknutím tlačítka ENTER.

xxx.xxx.xxx.xxx Aktuálně přiřazená maska podsítě. Změníte

ji obdobným způsobem jako adresu IP výše.

xxx.xxx.xxx.xxx Aktuálně přiřazená adresa brány. Změníte ji

EXECUTE (Spustit) Inicializuje síťový hardware.

DISABLE (Vypnout)

(Normální), SMALL (Malá)

obdobným způsobem jako adresu IP výše.

Zapíná nebo vypíná nástroj pro webovou konfiguraci a protokol IPP (Tiskový protokol sítě Internet). Zapíná nebo vypíná nástroj pro konfiguraci pomocí služby Telnet. Zapíná nebo vypíná komunikaci prostřednictvím protokolu FTP. Zapíná nebo vypíná protokol SNMP.

ABÍDKA MEMORY

AMĚ

)

V této nabídce lze určit, jak tiskárna využívá svou paměť.

NABÍDKA MEMORY (PAMĚŤ)

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

RECEIVE BUF SIZE (VELIKOST PŘIJÍMACÍ VYROVNÁVACÍ PAMĚTI)

FLASH INITIALIZE (INICIALIZOVAT PAMĚŤ FLASH)

AUTO (AUTOMATICKÁ), 0,5 MB, 1 MB, 2 MB, 4 MB, 8 MB, 16 MB

EXECUTE (SPUSTIT) Vymaže všechna data z paměti flash.

Funkce nabídek> 41

Nastavuje velikost vyrovnávací paměti pro přijímání příchozích dat. Normálně je tato paměť alokována podle potřeby dynamicky.

ABÍDKA SYSTEM ADJUSTMENT

ASTAVENÍ SYSTÉMU

)

Tato nabídka umožňuje jemnou úpravu pozice obrazu na tištěné stránce v krocích po 0,25 mm.

NABÍDKA SYS ADJUST MENU (NASTAVENÍ SYSTÉMU)

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

X ADJUST (HORIZONTÁLNÍ NASTAVENÍ)

Y ADJUST (VERTIKÁLNÍ NASTAVENÍ)

ABÍDKA MAINTENANCE

-2.00 ~ 0 ~ +2.00 Upravuje horizontální umístění.

-2.00 ~ 0 ~ +2.00 Upravuje vertikální umístění.

PRÁVA

)

Tato nabídka poskytuje přístup k různým funkcím údržby tiskárny.

NABÍDKA MAINTENANCE (SPRÁVA)

POLOŽKA NASTAVENÍ VYSVĚTLENÍ

MENU RESET (OBNOVIT NABÍDKY)

SAVE MENU (ULOŽIT NABÍDKY)

POWER SAVE (ÚSPORNÝ REŽIM)

PAPER BLACK SETTING (NASTAVENÍ ČERNÉ NA PAPÍRU)

PAPER COLOR SETTING (NASTAVENÍ BARVY NA PAPÍRU)

TRANSPR BLACK SETTING (NASTAVENÍ ČERNÉ NA FÓLII)

TRANSPR COLOR SETTING (NASTAVENÍ BARVY NA FÓLII)

EXECUTE (Spustit)

ENABLE (Zapnout), DISABLE (Vypnout)

–2~0~+2 Používá se pro malé úpravy, když je tisk

–2~0~+2 Funguje stejné jako předchozí položka,

–2~0~+2 Funguje stejně jako výše uvedená položka,

Obnoví výchozí nastavení nabídek.

Uloží aktuální nastavení nabídky jako výchozí hodnoty. Na výzvu o potvrzení odpovězte stisknutím tlačítka ENTER, chcete-li nastavení uložit, stisknutím tlačítka CANCEL ukládání zrušíte.

Zapíná nebo vypíná automatický úsporný režim. Zpoždění pro přechod do tohoto režimu se nastavuje v nabídce System Configuration (Konfigurace systému).

vybledlý nebo když jsou v jednobarevném tisku na bílý papír světlé skvrny či proužky. Vyberte vyšší hodnotu, chcete-li zabránit vyblednutí tisku, a nižší hodnotu, chcete-li zredukovat výskyt světlých skvrn či proužků v oblastech hustého tisku.

ale pro barevný tisk.

ale pro jednobarevný tisk na průsvitných fóliích.

ale pro barevný tisk na průsvitných fóliích.

Funkce nabídek> 42

ABÍDKA USAGE

OUŽI TÍ

)

Tato nabídka je pouze informativní, poskytuje informace o celkovém využití tiskárny a o očekávaných dobách životnosti vyměnitelných částí. Nabídka je užitečná zejména tehdy, když nemáte úplnou sadu výměnných dílů a chcete vědět, kdy jednotlivé díly budete potřebovat.

NABÍDKA USAGE (POUŽITÍ)

POLOŽKA VYSVĚTLENÍ

TOTAL PAGE COUNT (CELKOVÝ POČET STRÁNEK)

TRAYN PAGE COUNT (POČET STRÁNEK ZE ZÁSOBNÍKU N)

MPT PAGE COUNT (POČET STRAN Z VÍCEÚČELOVÉHO ZÁSOBNÍKU)

COLOR PAGE COUNT (POČET BAREVNÝCH STRÁNEK)

MONO PAGE COUNT (POČET JEDNOBAREVNÝCH STRAN)

K DRUM LIFE REMAINING (ZBÝVAJÍCÍ DOBA ŽIVOTNOSTI PRO VÁLEC ČERNÉ BARVY) C DRUM LIFE REMAINING (ZBÝVAJÍCÍ DOBA ŽIVOTNOSTI PRO VÁLEC AZUROVÉ BARVY) M DRUM LIFE REMAINING (ZBÝVAJÍCÍ DOBA ŽIVOTNOSTI PRO VÁLEC PURPUROVÉ BARVY) Y DRUM LIFE REMAINING (ZBÝVAJÍCÍ DOBA ŽIVOTNOSTI PRO VÁLEC ŽLUTÉ BARVY)

K TONER (TONER ČERNÉ) C TONER (TONER AZUROVÉ)

M TONER (TONER PURPUROVÉ) Y TONER (TONER ŽLUTÉ)

Celkový počet tiskových výstupů z tiskárny.

Celkový počet stran vytištěných ze zásobníku n.

Celkový počet stran vytištěných z víceúčelového zásobníku.

Celkový počet stran vytištěných barevně.

Celkový počet stran vytištěných jednobarevně.

Zbývající doba životnosti v procentech těchto vyměnitelných částí.

Aktuální úroveň toneru pro kazety na 5 000 a 3000stran.

Funkce nabídek> 43

5K XXXXXX

3K XXXXX

ÝMĚNA SPOTŘEBOVÁVANÝCH ČÁSTÍ

Tato část vysvětluje, jak vyměňovat spotřebovávané části, když uplynula doba jejich životnosti. Jako vodítko uvádíme očekávanou dobu životnosti těchto částí:

> Toner: 3 000 (standardní kapacita) až 5 000 stránek formátu A4 při

5 % pokrytí, což znamená, že 5 % tiskové plochy je potištěno barvou. Životnost toneru je přímo úměrná pokrytí. Například při 10 % pokrytí vystačí toner v kazetě na 1 500 stránek (standardní kapacita) nebo na 2 500 stránek (vysoká kapacita), naopak při 2,5 % pokrytí vystačí toner na 6 000 stránek (standardní kapacita) nebo na 10 000 stránek (vysoká kapacita).

Tiskárna je dodávána s tonerem postačujícím na 3 000 stran formátu A4 v tiskových kazetách, přičemž tonerem na 1 500 stran je naplněn obrazový válec.

> Obrazový válec: 17 000 stran (při běžném kancelářském použití, kdy

20 % tisku představuje tisk pouze jedné strany, 30 % představuje tisk dokumentů o třech stranách a 50 % představuje dokumenty o 15 a více stranách).

> Přenosový pás: přibližně 50 000 stran formátu A4

> Zapékací jednotka: přibližně 45 000 stran formátu A4

> Tonerová kazeta se standardní kapacitou

> Tonerová kazeta s vysokou kapacitou

Výměna spotřebovávaných částí> 44

ODROBNOSTI OBJEDNÁVKY SPOTŘEBOVÁVANÝCH ČÁSTÍ

POLOŽKA ŽIVOTNOST OBJEDNACÍ ČÍSLO

Toner, vysokokapacitní, černý 5 000 stran A4 při 5 % 42127457

Toner, vysokokapacitní, azurový 5 000 stran A4 při 5 % 42127456

Toner, standardní kapacita, purpurový 5 000 stran A4 při 5 % 42127455

Toner, standardní kapacita, žlutý 5 000 stran A4 při 5 % 42127454

Toner, balení se všemi 4 barvami (CMYK) 5 000 stran A4 při 5 % 42403006

Toner, standardní kapacita, černý 3 000 stran A4 při 5 % 42804548

Toner, standardní kapacita, azurový 3 000 stran A4 při 5 % 42804547

Toner, standardní kapacita, purpurový 3 000 stran A4 při 5 % 42804546

Toner, standardní kapacita, žlutý 3 000 stran A4 při 5 % 42804545

Obrazový válec, černý 17 000 stran A4* 42126673

Obrazový válec, azurový 17 000 stran A4* 42126672

Obrazový válec, purpurový 17 000 stran A4* 42126671

Obrazový válec, žlutý 17 000 stran A4* 42126670

Zapékací jednotka 45 000 stran A4 42625503

Přenosový pás 50 000 stran A4 při 3

stranách na úlohu

* Průměrná životnost (22 000 stránek při souvislém tisku, 15 000 stránek při

3 stránkách na úlohu, 7 500 stránek při 1 stránce na úlohu).

42158712

Používejte vždy originální spotřebovávané části od společnosti Oki. Používání „kompatibilních“ položek a napodobenin může zhoršit výkonnost a způsobit poškození tiskárny, na které se nevztahuje záruka.

Výměna spotřebovávaných částí> 45

ÝMĚNA TONEROVÉ KAZETY

UPOZORNĚNÍ!

Chcete-li zabránit plýtvání tonerem a chybám tonerového čidla, nevyměňujte tonerové kazety, dokud se nezobrazí zpráva TONER EMPTY (DOŠEL TONER).

Toner používaný v této tiskárně je velmi jemný, suchý prášek. Je obsažen ve čtyřech kazetách, každá kazeta obsahuje jednu barvu: azurovou, purpurovou, žlutou, černou.

Připravte si list papíru, na který při instalaci nové kazety odložíte použitou kazetu.

Starou kazetu vložte do obalu, ve kterém byla dodána nová kazeta. Při likvidaci kazety s obalem postupujte zodpovědně: Dodržujte všechny směrnice, všechna doporučení atd. vztahující se na recyklaci odpadu.

Rozsypaný tonerový prášek lehce smeťte, případně odstraňte všechny zbytky studeným, vlhkým hadrem. Nepoužívejte horkou vodu a nikdy nepoužívejte

žádné rozpouštìdlo. Skvrny by pak byly trvalé.

VAROVÁNÍ!

Pokud toner vdechnete, vypijte trochu vody, když se vám dostane do očí, vypláchněte je velkým množstvím studené vody. Okamžitě vyhledejte lékařskou pomoc.

Před otevřením horního krytu tiskárnu vypněte a nechte zapékací jednotku po dobu asi 10 minut chladnout.

Výměna spotřebovávaných částí> 46

1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny.

VAROVÁNÍ!

Jestliže tiskárna byla v provozu, zapékací jednotka může být horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí.

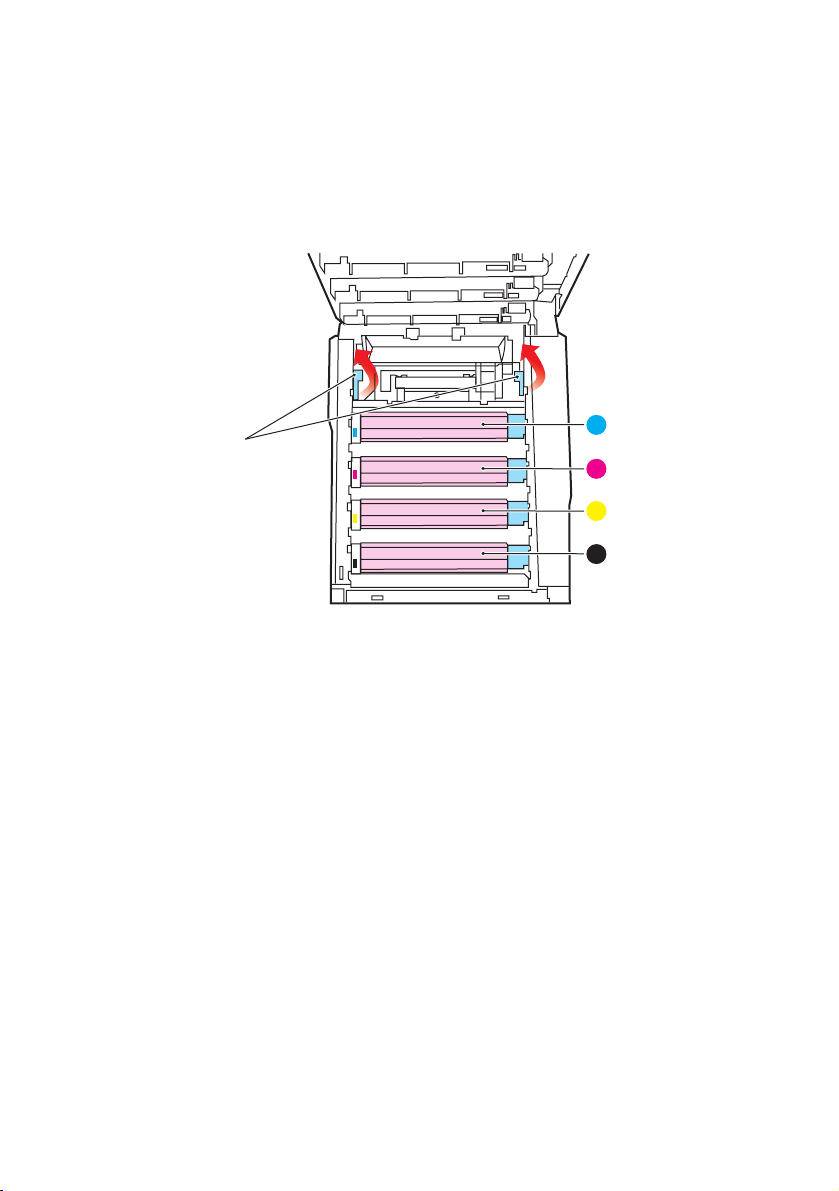

2. Všimněte si polohy čtyř kazet.

1. Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou

3. Kazeta se žlutou barvou 4. Kazeta s černou barvou

Výměna spotřebovávaných částí> 47

3. Proveďte jednu z následujících akcí:

(a) Pokud vyměňujete tonerovou kazetu dodanou s tiskárnou

(páčka 3 pozice), táhněte uvolňovací páčku barevného toneru na vyměňované kazetě směrem k přední části tiskárny ve směru šipky jen do střední pozice (1) (vpravo nahoře).

(b) Pokud vyměňujete libovolnou jinou tonerovou kazetu (páčka

má 2 pozice), táhněte uvolňovací páčku (1) barevného toneru na vyměňované kazetě až k přední části tiskárny.

Výměna spotřebovávaných částí> 48

4. Zvedněte pravý konec kazety, táhněte ji doprava, aby se její levý

konec uvolnil podle obrázku, a kazetu vyjměte z tiskárny.

5. Položte kazetu opatrně na papír tak, aby nebyl znečištěn nábytek a

aby se nepoškodil zelený povrch válce.

UPOZORNĚNÍ!

Zelený povrch obrazového válce na spodní části kazety je velmi choulostivý a citlivý na světlo. Nedotýkejte se ho a nevystavujte ho normálnímu osvětlení místnosti po dobu delší než 5 minut. Pokud má být jednotka obrazového válce mimo tiskárnu po delší dobu, zabalte ji do černého plastikového sáčku, aby na ni nesvítilo světlo. Nikdy nevystavujte obrazový válec přímému slunečnímu světlu ani jasnému pokojovému osvětlení.

6. Vyjměte novou kazetu z krabice, ale obal zatím nesnímejte.

Výměna spotřebovávaných částí> 49

7. Lehce několikrát protřepejte kazetu ze strany na stranu, aby se v ní

toner uvolnil a rovnoměrně rozprostřel.

8. Odstraňte obal a odlepte lepicí pásku ze spodní části kazety.

9. Uchopte kazetu nahoře v její střední části tak, aby barevná páčka byla

napravo, a vložte kazetu do tiskárny na jednotku obrazového válce, odkud jste vyjmuli starou kazetu.

10. Nejprve vložte levý konec kazety do horní části jednotky obrazového

válce a zatlačte ho proti pružině v jednotce obrazového válce, potom pravý konec kazety sklopte dolů na jednotku obrazového válce.

Výměna spotřebovávaných částí> 50

11. Mírně na kazetu zatlačte směrem dolů, abyste se ujistili, že je pevně

umístěna, a zatlačte na barevnou páčku (1) směrem k zadní části tiskárny. Tím se kazeta upevní na svém místě a uvolní se přístup toneru do jednotky obrazového válce.

12. Nakonec zavřete horní kryt a pevně ho po obou stranách stiskněte

dolů, až západky zaklapnou.

Výměna spotřebovávaných částí> 51

ÝMĚNA OBRAZOVÉHO VÁLCE

Před otevřením horního krytu tiskárnu vypněte a nechte zapékací jednotku po dobu asi 10 minut chladnout.

UPOZORNĚNÍ!

Jedná se o zařízení citlivé na statickou elektřinu, zacházejte s ním opatrně.

Tiskárna obsahuje čtyři obrazové válce: pro azurovou, purpurovou, žlutou a černou barvu.

1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny.

VAROVÁNÍ!

Byla-li tiskárna zapnutá, je zapékací jednotka horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí.

Výměna spotřebovávaných částí> 52

2. Všimněte si polohy čtyř kazet.

1. Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou

3. Kazeta se žlutou barvou 4. Kazeta s černou barvou

3. Uchopte obrazový válec za prostředek horní části, zvedněte ho a

spolu s tonerovou kazetou ho vyjměte z tiskárny.

Výměna spotřebovávaných částí> 53

4. Kazetu položte opatrně na papír tak, aby nebyl znečištěn nábytek a

aby se nepoškodil zelený povrch válce.

UPOZORNĚNÍ!

Zelený povrch obrazového válce na spodní části kazety je velmi choulostivý a citlivý na světlo. Nedotýkejte se ho a nevystavujte ho normálnímu osvětlení místnosti po dobu delší než 5 minut. Jestliže musí být jednotka obrazového válce mimo tiskárnu po delší dobu, zabalte ji do černého plastikového sáčku, aby na ni nesvítilo světlo. Nikdy nevystavujte obrazový válec přímému slunečnímu světlu ani jasnému pokojovému osvětlení.

5. V pozici, kdy je barevná uvolňovací páčka kazety (1) napravo,

zatáhněte za páčku směrem k sobě. Tím se uvolní spojení mezi tonerovou kazetou a kazetou obrazového válce.

6. Zvedněte pravý konec tonerové kazety , vytáhněte ji doprava, aby se

uvolnil její levý konec (viz obázek), a vyjměte kazetu z kazety obrazového válce. Položte tonerovou kazetu na list papíru, aby se nepotřísnil nábytek.

7. Vyjměte novou kazetu obrazového válce z obalu a umístěte ji na

papír, na který jste položili starou kazetu. Zacházejte s ní stejně jako se starou kazetou. Před likvidací starou kazetu zabalte do obalu po nové kazetě.

Výměna spotřebovávaných částí> 54

8. Položte tonerovou kazetu na novou kazetu obrazového válce podle

obrázku. Zatlačte dolů nejprve levý konec a potom sklopte pravý konec dovnitř. (Pokud množství toneru ve staré kazetě není příliš malé, není třeba v této situaci vkládat novou tonerovou kazetu.)

9. Zatlačte na barevnou uvolňovací páčku (1) směrem od sebe, čímž

tonerovou kazetu připevníte k nové jednotce obrazového válce a uvolníte přístup toneru do jednotky obrazového válce.

Výměna spotřebovávaných částí> 55

10. Uchopte celou sadu za prostředek horní části a vložte ji na její místo

do tiskárny tak, aby kolíčky na obou koncích zapadly do zářezů po stranách dutiny.

11. Nakonec zavřete horní kryt a pevně ho po obou stranách stiskněte

dolů, až západky zaklapnou.

POZNÁMKA

Pokud tiskárnu chcete vrátit nebo ji potřebujete z libovolného důvodu přemístit, zajistěte, aby byly nejprve vyjmuty jednotky obrazových válců a umístěny do dodaného obalu. Zabráníte tak rozlití toneru.

Výměna spotřebovávaných částí> 56

ÝMĚNA PÁSOVÉHO POSUVNÍKU

Pásový posuvník se nachází pod čtyřmi obrazovými válci. Posuvník je třeba vyměnit přibližně po každých 50 000 stranách.

Před otevřením horního krytu tiskárnu vypněte a nechte zapékací jednotku po dobu asi 10 minut chladnout.

1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny.

VAROVÁNÍ!

Byla-li tiskárna zapnutá, je zapékací jednotka horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí.

2. Všimněte si polohy čtyř kazet. Kazety je nezbytně nutné vrátit na

místo ve stejném pořadí.

1. Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou

3. Kazeta se žlutou barvou 4. Kazeta s černou barvou

Výměna spotřebovávaných částí> 57

3. Vyjměte všechny čtyři jednotky obrazových válců z tiskárny a uložte je

na bezpečném místě, na kterém nejsou vystaveny přímému působení světla a tepla.

UPOZORNĚNÍ!

Zelený povrch obrazového válce ve spodní části každé kazety je velmi choulostivý a citlivý na světlo. Nedotýkejte se ho a nevystavujte ho normálnímu osvětlení místnosti po dobu delší než 5 minut. Jestliže musí být jednotka obrazového válce mimo tiskárnu po delší dobu, zabalte ji do černého plastikového sáčku, aby na ni nesvítilo světlo. Nikdy nevystavujte obrazový válec přímému slunečnímu světlu ani jasnému pokojovému osvětlení.

4. Najděte dvě příchytky (5) po obou stranách pásu a držadlo (6) vpředu.

5. Obě příchytky otočte o 90° doleva. Tím se uvolní pás z tělesa tiskárny.

6. Zatáhněte za držadlo (6) směrem nahoru, pásový posuvník se sklopí k

přední straně. Potom ho vyjměte z tiskárny.

Výměna spotřebovávaných částí> 58

7. Vložte nový pásový posuvník na jeho místo v tiskárně tak, aby držadlo

bylo vpředu a ozubený pohon směřoval k zadní stěně tiskárny. Ozubený pohon vložte do hnacího zařízení v levém zadním rohu tiskárny a pásový posuvník položte naplocho do tiskárny.

8. Otočte obě příchytky (5) o 90° doprava, až zapadnou. Tím se jednotka

pásového posuvníku upevní na svém místě v tiskárně.

9. Vraťte všechny čtyři obrazové válce spolu s jejich tonerovými

kazetami do tiskárny ve stejném pořadí, v jakém jste je z tiskárny vyjímali: azurová (úplně vzadu), purpurová, žlutá a černá (úplně vpředu).

10. Nakonec zavřete horní kryt a pevně ho po obou stranách stiskněte

dolů, až západky zaklapnou.

Výměna spotřebovávaných částí> 59

ÝMĚNA ZAPÉKACÍ JEDNOTKY

Zapékací jednotka je umístěna uvnitř tiskárny hned za čtyřmi jednotkami obrazových válců.

VAROVÁNÍ!

Jestliže byla tiskárna v provozu, některé součásti zapékací jednotky budou velmi horké. Se zapékací jednotkou zacházejte velmi opatrně, uchopte ji ji vždy pouze za držadlo, které je pouze mírně teplé. Tuto oblast jasně označuje varovná nálepka. Pokud máte pochybnosti, vypněte tiskárnu a před otevřením krytu počkejte alespoň 10 minut, než zapékací jednotka vychladne.

Před otevřením horního krytu tiskárnu vypněte a nechte zapékací jednotku po dobu asi 10 minut chladnout.

1. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny.

Výměna spotřebovávaných částí> 60

2. Najděte držadlo (1) na horní straně zapékací jednotky.

3. Zatáhněte za dvě příchytné páčky (2) zapékací jednotky směrem k

přední části tiskárny tak, aby byly zcela ve vzpřímené poloze.

4. Uchopte zapékací jednotku za její držadlo (1), zvedněte ji přímo

nahoru a odložte mimo tiskárnu. Jestliže je zapékací jednotka stále ještě teplá, umístěte ji na plochou podložku, která se teplem nepoškodí.

5. Vyjměte novou zapékací jednotku z krabice a odstraňte balící

materiál.

6. Uchopte novou zapékací jednotku za držadlo a přesvědčete se, že je

správně natočena. Příchytné páčky (2) musí být ve zcela vzpřímené poloze a dvě vymezující patky (3) musí směřovat směrem k vám.

Výměna spotřebovávaných částí> 61

7. Vložte zapékací jednotku do tiskárny, vložte vymezující patky (3) do

odpovídajících drážek v kovové přepážce oddělující oblast zapékací jednotky od obrazových válců.

8. Zatlačte na dvě příchytné páčky (2) směrem k zadní části tiskárny,

tím se zapékací jednotka upevní na místě.

9. Nakonec zavřete horní kryt a pevně ho po obou stranách stiskněte

dolů, až západky zaklapnou.

Výměna spotřebovávaných částí> 62

IŠTĚNÍ HLAV S DIODAMI

Hlavu s diodami LED je třeba vyčistit vždy, když výtisk není čistý, když jsou na výtiscích bílé čáry nebo když je text rozmazaný.

1. Vypněte tiskárnu a otevřete horní kryt.

2. Jemně otřete povrch hlavy s diodami LED pomůckou na čištění čoček

LED nebo měkkým ubrouskem.

LED

UPOZORNĚNÍ!

Na čištění hlavy s diodami LED nepoužívejte metylalkohol nebo jiná rozpouštědla, jinak může dojít k poškození povrchu čočky.

3. Zavřete horní kryt.

Výměna spotřebovávaných částí> 63

NSTALACE VOLITELNÉHO VYBAVENÍ

V této části je vysvětleno, jak instalovat do tiskárny volitelné vybavení. K volitelnému vybavení patří:

• duplexní jednotka (pro oboustranný tisk - standardně u tiskárny C5250dn),

• přídavná paměť RAM,

• přídavný zásobník papíru.

UPLEXNÍ JEDNOTKA

Duplexní jednotka umožňuje oboustranný tisk, při kterém je menší spotřeba papíru a práce s dlouhými dokumenty je snazší. Umožňuje také tisk brožur, při kterém je spotřeba papíru ještě menší a práce s dlouhými dokumenty ještě snazší.

Duplexní jednotka se zasune přímo do zadní části tiskárny. K její instalaci nejsou třeba žádné nástroje.

Zkontrolujte, zda je tiskárna vypnutá vypínačem u napájecího konektoru, a vytáhněte napájecí kabel z napájecí zásuvky tiskárny.

1. Vybalte novou jednotku a odstraňte z ní veškerý přepravní materiál.

2. Otočte jednotku správnou stranou nahoru podle obrázku, a zasuňte ji

do otvoru za zadním panelem. Při zasouvání jednotky se panel otočí dovnitř. Zasuňte jednotku až na doraz, dokud nezaklapne na místo.

3. Zapněte tiskárnu a počkejte, až se zahřeje (asi 1 minutu).

Instalace volitelného vybavení> 64

4. Vytiskněte přehled nabídky:

(a) Stiskněte tlačítko +. Přejdete tak do nabídky Information

(Informace).

(b) Přehled nabídky zobrazíte jedním stisknutím tlačítka ENTER.

vytisknete.

(d) Po vytištění přehledu nabídky ukončete systém nabídky

stisknutím tlačítka ON LINE.

5. Prohlédněte si první stránku přehledu nabídky.

V horní části stránky mezi dvěma horizontálními čarami naleznete aktuální konfiguraci tiskárny. V seznamu konfigurace by mělo být uvedeno, že je nainstalována duplexní jednotka.

Nastavte ovladač tiskárny pro systém Windows, aby bylo možné plně využít nových funkcí.

Instalace volitelného vybavení> 65

ŘÍDAVNÁ PAMĚ

Základní model tiskárny je vybaven standardné pamětí o velikosti 96 MB. Tuto paměť je možné změnit na paměťovou desku o velikosti 64 MB a tu pak rozšířit pomocí přídavné paměťové desky o velikosti 256 MB. Celková velikost paměti tak může být až 288 MB.

Instalace trvá několik minut. K instalaci je potřeba křížový šroubovák střední velikosti.

1. Vypněte tiskárnu a odpojte napájecí kabel.

2. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny.

VAROVÁNÍ

Pokud byla tiskárna před krátkou dobou v provozu, zapékací jednotka bude horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí.

3. Zvedněte západku předního krytu a otevřete přední kryt tiskárny.

4. Odšroubujte šroubek zajišťující kryt pravé strany.

5. Na dvou vyznačených místech mírně zvedněte okraj postranního krytu

a sejměte kryt z horní části tiskárny. Přizvedněte kryt a sejměte ho z tiskárny. Odložte ho stranou.

Instalace volitelného vybavení> 66

6. Opatrně vyjměte novou paměťovou desku z obalu. Snažte se s

deskou manipulovat pouze pomocí jejích krátkých stran a pokud možno se nedotýkejte žádných kovových částí. Zejména se nedotýkejte konektoru na hraně desky.

7. Paměťová deska má v konektoru na hraně desky malý výřez,

který je blíž k jedné straně desky než ke druhé.

8. Vyhledejte v tiskárně patici pro přídavnou paměť RAM (1).

9. Pokud tato patice již obsahuje paměťovou desku, je třeba tuto desku

před instalací nové desky odstranit. Paměťovou desku odstraníte následujícím způsobem (jinak přejděte na krok 10.)

(a) Vyhledejte zajišťovací západky (2) po obou stranách patice

pro přídavnou paměť RAM (1).

(b) Zatlačte tyto západky směrem od sebe a do tiskárny. Deska se

mírně vysune.

zpatice.

(d) Vložte vyjmutou paměťovou desku do antistatického obalu,

ve kterém byla původně uložena nová deska.

Instalace volitelného vybavení> 67

10. Uchopte novou paměťovou desku za kratší strany tak, aby konektor

na její hraně směřoval do patice pro přídavnou paměť RAM a malý výřez byl blíže spodní části tiskárny.

11. Opatrně zasuňte desku do patice až na doraz, dokud nezaklapne

na místo.

12. Zasuňte tři zajišťovací západky ve spodní části postranního krytu do

obdélníkových otvorů blízko spodní části tiskárny.

13. Zavřete horní část postranního krytu a znovu upevněte zajišťovací

šroubek odstraněný v kroku 4.

14. Zavřete přední kryt. Potom zavřete horní kryt tiskárny (zatlačte jej

dolů na obou stranách, dokud nezaklapne na místo).

15. Zapojte napájecí kabel a zapněte tiskárnu.

16. Když je tiskárna připravena k tisku, vytiskněte přehled nabídky:

(a) Stiskněte tlačítko +. Přejdete tak do nabídky Information

(Informace).

(b) Přehled nabídky zobrazíte jedním stisknutím tlačítka ENTER.

vytisknete.

(d) Po vytištění přehledu nabídky ukončete systém nabídky

stisknutím tlačítka ON LINE.

17. Prohlédněte si první stránku přehledu nabídky.

V horní části stránky mezi dvěma horizontálními čarami naleznete aktuální konfiguraci tiskárny. Seznam konfigurace obsahuje údaj o celkové velikosti paměti.

Tento údaj by měl udávat celkovou velikost nainstalované paměti (velikost paměti, kterou jste nainstalovali, plus 32 MB).

Instalace volitelného vybavení> 68

RUHÝ ZÁSOBNÍK PAPÍRU

K tiskárně lze nainstalovat přídavný zásobník papíru, čímž se v kombinaci se standardním zásobníkem zvýší celková kapacita zásobníků papíru na cca 830 listů.

Instalace

1. Vypněte tiskárnu a odpojte napájecí kabel a kabel rozhraní tiskárny.

VAROVÁNÍ

Tiskárna váží 25 kg. K bezpečnému zvednutí tiskárny jsou nutné dvě osoby.

2. Tiskárnu opatrně položte na jednotku přídavného zásobníku papíru a

zarovnejte otvory a připojovací zásuvku na spodní straně tiskárny s vodícími kolíky a zástrčkou na přídavném zásobníku.

3. Zapojte napájecí kabel a kabel rozhraní tiskárny a pak tiskárnu

zapněte.

Nastavte ovladač tiskárny pro systém Windows, aby bylo možné plně využít nových funkcí.

Instalace volitelného vybavení> 69

ASTAVENÍ OVLADAČŮ TISKÁRNY PRO SYSTÉM WINDOWS

Po nainstalování volitelného vybavení bude možná nutné znovu nastavit ovladač tiskárny pro systém Windows, aby byly nové funkce dostupné pro aplikace systému Windows.

Pokud je tiskárna sdílena více uživateli různých počítačů, musí být ovladač nastavený v počítači každého uživatele.

Uvedená dialogová okna platí pro systém Windows XP. Dialogová okna v jiných verzích systému Windows se mohou mírně lišit.

Pokud jste instalovali přídavnou paměť, není nutné ovladač tiskárny měnit a tuto část můžete přeskočit.

Pokud jste instalovali duplexní jednotku, postupujte takto:

1. Z nabídky Start nebo z ovládacího

panelu systému Windows otevřete okno Tiskárny (v systému Windows XP okno Tiskárny a faxy).

2. Klepněte pravým tlačítkem na i konu

požadované tiskárny a z místní nabídky vyberte položku

Vlastnosti.

3. Na kartě Device Options (Možnosti

zařízení) zaškrtněte políčko pro upgrade, který jste právě nainstalovali.

4. Klepnutím na tlačítko OK zavřete okno Vlastnosti. Potom zavřete

okno Tiskány.

Instalace volitelného vybavení> 70

DSTRANĚNÍ UVÍZNUTÉHO PAPÍRU

Budete-li při používání tiskových médií dodržovat doporučení uvedená v této příručce a budete-li tisková média před použitím udržovat v dobrém stavu, měla by vám tato tiskárna spolehlivě sloužit po mnoho let. Papír může občas uvíznout a tato část vysvětluje, jak můžete uvíznutý papír snadno a rychle odstranit.

Příčinou uvíznutí papíru může být špatné podávání papíru buď ze zásobníku papíru, nebo z libovolného jiného místa v tiskárně, kterým papír při tisku prochází. Když papír uvízne, tiskárna se ihned zastaví a na displeji LCD na ovládacím panelu se zobrazí příslušná zpráva. Tisknete-li více stránek (nebo více kopií) a odstraníte-li dobře viditelný uvíznutý list papíru, neočekávejte, že ostatní listy již projdou tiskárnou bez problémů. Normální provoz tiskárny může být obnoven až po odstranění všech uvíznutých listů z tiskárny.

1. Pokud je list papíru již částečně zasunutý do tiskárny, pokuste se ho

zlehka vytáhnout. Nejde-li vytáhnout snadno, netahejte ho silou. Později ho můžete vyjmout zezadu.

2. Stiskněte uvolňovací západku a úplně otevřete horní kryt tiskárny.

VAROVÁNÍ!

Je-li tiskárna zapnutá, je zapékací jednotka horká. Oblast zapékací jednotky je zřetelně označena. Nedotýkejte se jí.

Odstranění uvíznutého papíru> 71

3. Na obrázku je zobrazeno umístění čtyř kazet.

1. Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou

3. Kazeta se žlutou barvou 4. Kazeta s černou barvou

Chcete-li získat přístup k cestě papíru, musíte vyjmout všechny čtyři obrazové bubny.

4. Uchopte obrazový buben za horní část uprostřed, zvedněte ho a spolu

s kazetou ho vyjměte z tiskárny.

Odstranění uvíznutého papíru> 72

5. Kazetu položte opatrně na kus papíru tak, aby nebyl znečištěn

nábytek a aby se nepoškodil zelený povrch bubnu.

UPOZORNĚNÍ!

Zelený povrch obrazového bubnu na spodní části kazety je velmi choulostivý a citlivý na světlo. Nedotýkejte se ho a nevystavujte ho normálnímu osvětlení místnosti po dobu delší než 5 minut.

6. Stejným způsobem vyjměte všechny čtyři bubny.

7. Podívejte se do tiskárny a zkontrolujte, zda na pásovém posuvníku

nejsou vidět listy papíru.

• Chcete-li odstranit list papíru z přední části pásu (1), zvedněte ho opatrně z pásu a vytáhněte ho dopředu do prázdného prostoru pro bubny.

UPOZORNĚNÍ!

Při oddělování papíru od pásu nepoužívejte žádné ostré ani drsné předměty. Mohli byste poškodit povrch pásu.

Odstranění uvíznutého papíru> 73

• Chcete-li odstranit list papíru ze střední části pásu (2), opatrně oddělte papír od povrchu válce a vyjměte ho z tiskárny.

• Chcete-li odstranit list papíru právě vsunutý do zapékací jednotky (3), oddělte horní okraj listu papíru od pásu. Stisknutím uvolňovací páčky (4) zapékací jednotky směrem dopředu a dolů uvolní zapékací jednotka sevření papíru. Pak můžete papír vytáhnout z tiskárny prázdným prostorem pro obrazové bubny. Uvolněte páčku, zvedne se zpět do původní polohy.

POZNÁMKA

Je-li list papíru již zasunutý do zapékací jednotky (je vidět jen malý kousek), nepokoušejte se ho vytáhnout. Odstraňte ho ze zadní části tiskárny podle pokynů v dalším kroku.

Odstranění uvíznutého papíru> 74

8. Začněte jednotkou azurového obrazového bubnu, která je nejblíže u

zapékací jednotky, a nainstalujte všechny čtyři bubny zpět ve správném pořadí.

1. Kazeta s azurovou barvou 2. Kazeta s purpurovou barvou

3. Kazeta se žlutou barvou 4. Kazeta s černou barvou

• Uchopte celou sadu za horní část uprostřed, vložte ji na její místo do tiskárny tak, aby kolíčky na obou koncích zapadly do zářezů po stranách.

Odstranění uvíznutého papíru> 75

9. Opatrně sklopte horní kryt tiskárny tak, aby ještě nezaklapl.

Zabráníte tak nadměrnému osvětlení bubnSů světlem v místnosti po dobu, kdy budete zkoumat, zda zbývající oblasti neobsahují uvíznutý papír.

10. Otevřete zadní výstupní zásobník (5) a zkontrolujte, zda není uvíznutý

papír v zadní části cesty papíru tiskárnou (6).

• Vyjměte všechny nalezené listy papíru.

• Pokud je papír příliš nízko a je obtížné ho vyjmout, je pravděpodobně stále sevřen zapékací jednotkou. V takovém případě zvedněte horní kryt a stiskněte uvolňovací páčku (4) zapékací jednotky.

11. Po odstranění papíru zavřete zadní výstupní zásobník, pokud ho

nebudete při tisku používat.

Odstranění uvíznutého papíru> 76

12. Má-li tiskárna nainstalovanou duplexní jednotku, stiskněte

uvolňovací západku ve střední části této jednotky, otevřete kryt, odstraňte veškerý papír v této oblasti a kryt opět zavřete.

13. Zvedněte uvolňovací západku předního krytu a vyklopte ho.

Odstranění uvíznutého papíru> 77

14. Zkontrolujte, zda vnitřek krytu neobsahuje uvíznutý papír. Pokud ano,

odstraňte ho a kryt uzavřete.

15. Vytáhněte zásobník papíru používaný ve chvíli, kdy papír uvíznul, a

zkontrolujte, zda je papír v zásobníku řádně srovnán, zda není poškozen a zda jsou správně nastavena vodítka papíru. Je-li všechno v pořádku, zásobník papíru zase zavřete.

16. Nakonec zavřete horní kryt a pevně zatlačte ho po obou stranách

dolů, až zaklapne na místo.

Je-li po odstranění veškerého uvíznutého papíru nastavena možnost Jam Recovery (Obnova po uvíznutí papíru) v menu System Configuration (Konfigurace systému) na hodnotu ON, pokusí se tiskárna znovu vytisknout všechny ztracené stránky.

Odstranění uvíznutého papíru> 78

ECHNICKÉ

POLOŽKA TEC HNICKÉ ÚDAJE

Rozměry 425 x 561 x 345 mm (Š x H x V) Hmotnost 25 kg Rychlost tisku 16 barevných stran za minutu nebo 24 jednobarevných stran za

Rozlišení 600 dpi nebo 600 x 1200 dpi Emulace jazyků Windows GDI Automatické

funkce

Paměť Standardně 96 MB, rozšiřitelná na 288 MB Kapacita

zásobníků papíru při gramáži

80 g/m Gramáž papíru

Výstup papíru 250 listů v horním zásobníku pro listy lícem dolů při gramáži

Životnost tiskárny

Pracovní cyklus Maximálně 50 000 stran měsíčně, průměrně 4 000 stran měsíčně Životnost toneru 5 000 stran při 5 % pokrytí stránky Životnost

obrazového válce

Životnost pásu 50 000 stran formátu A4 při 3 stranách v jedné úloze Životnost

zapékací jednotky

DAJE

minutu

Automatický soutisk barev Automatická úprava hustoty Automatické vynulování počítadla u vyměnitelných částí

300 listů v hlavním zásobníku 530 listů ve volitelném druhém zásobníku 100 listů ve víceúčelovém zásobníku

64 až 120 g/m 64 až 176 g/m 75 až 203g/m

80 g/m 100 listů v zadním zásobníku pro listy lícem nahoru při gramáži

80 g/m 420 000 stran nebo 5 let

17 000 stran (22 000 stránek při souvislém tisku, 15 000 stránek při 3 stránkách na úlohu a 7 500 stránek při 1 stránce na úlohu)

45 000 stran A4

v hlavním zásobníku

ve druhém zásobníku

ve víceúčelovém zásobníku

Technické Údaje> 79

INDEX

Colour matching

choosing image source ................29

duplexní jednotka

instalace..................... ............ 64

fólie

doporučené typy...................... ..10

jazyk

změna jazyka pro displej

a zprávy ................... ............ 40

LED head.......... ......................... ..63

Maintenance

Cleaning LED head ..................... 63

možnosti

přídavné zásobníky papíru ............ 69

nabídky

nabídka Colour (Barva)................. 38

nabídka Information (Informace)......33

nabídka Maintenance (Správa)........42

nabídka Media (Média) ......... ....... 35

nabídka Memory (Paměť) ..............41

nabídka Network (Síť) .................. 40

nabídka Print (Tisk)..................... 33

nabídka System adjustment

(Nastavení systému) ............... ..42

nabídka System configuration

(Konfigurace systému)... ............ 39

nabídka Usage (Použití)................ 43

nabídka USB ............................ 40

návod k použití ......................... 32

tisk přehledu nabídky ..................33

nastavení tisku

jak je uložit ..............................18

obálky

vkládání ................................. 16

oboustranný tisk

omezení velikosti a

gramáže papíru......... .............. 12

výběr v systému Windows ............. 18

obrazové válce

zbývající doba životnosti .......... ....43

obrazový válec

očekávaná životnost ..... .............. 44

oddělovací stránka

oddělování tiskových úloh

na sdílené tiskárně..... .............. 23

orientace stránky

nastavení v systému Windows ........19

paměť

instalace volitelného vybavení........ 66

papír

doporučené typy ........................10

nastavení velikosti v systému

Windows ...... ........................ 18

odstranění uvíznutého .................71

podporované velikosti listů... .........11

vkládání hlavičkového papíru ......... 14

vkládání papíru do zásobníků .........13

výběr zásobníku v systému

Windows ...... ........................ 18

pás

očekávaná životnost ..... .............. 44

výměna .................................. 57

pořadí tisku

zásobník pro odkládání

lícem dolů ............................. 14

zásobník pro odkládání

lícem nahoru ..........................15

priorita

priorita v tiskové frontě ............ ....22

přídavné zásobníky papíru .................69

Index > 80

rozlišení

nastavení v systému Windows . .......19

rozšířené funkce

zapnutí či vypnutí....................... 23

soulad barev

dosažení. .............................. ..28

obecná nastavení....................... 20

obecné rady ............................. 25

výběr zdroje obrazu .................... 29

tisk vzorníku barev .... ................. 30

štítky

doporučené typy...................... ..10

úspora energie

zpoždění...... ........................... 39

víceúčelový zásobník

návod k použití ......................... 16

rozměry papíru.......................... 11

vodoznak

tisk v systému Windows ........... ....19

výchozí nastavení tiskárny

výchozí nastavení v systému

Windows ...... ........................ 21

zapékací jednotka

očekávaná životnost ..... .............. 44

výměna .................................. 60

zařazování

nastavení v systému Windows ........22

tisk

úprava pozice obrazu .................. 42

tisk brožur

emulace jazyka PCL .................... 18

tisk černou barvou

lesklý nebo matný ............. .........20

tisk plakátu .................................. 18

toner

očekávaná životnost ..... .............. 44

výměna .................................. 46

zbývající doba životnosti .......... ....43

Index > 81

PODROBNOSTI O KONTAKTOVÁNÍ OKI

Oki Systems (Czech and Slovak), s.r.o.

IBC - Pobřežní 3 186 00 Praha 8 Czech Republic

Tel.: +420 224 890158 Website: www.oki.cz, www.oki.sk

Podrobnosti o kontaktování Oki > 82

OKI Europe Limited

Central House

four Road, Hounslow

Bal

TW3 1HY, United Kingdom

Tel:

+44 (0) 20 8219 2190

+44 (0) 20 8219 2199

Fax:

w.okiprintingsolutions.com

07067703 iss.03

Oki C5250 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

NABÍDKA INFORMATION (INFORMACE)

NABÍDKA PRINT (TISK)

NABÍDKA MEDIA (MÉDIA)

NABÍDKA COLOR (BARVA)

NABÍDKA SYSTEM CONFIGURATION (KONFIGURACE SYSTÉMU)

NABÍDKA USB

NABÍDKA NETWORK (SÍŤ)

NABÍDKA MEMORY (PAMĚŤ)

NABÍDKA MAINTENANCE (SPRÁVA)

NABÍDKA USAGE (POUŽITÍ)

POLOŽKA TEC HNICKÉ ÚDAJE

INDEX

PODROBNOSTI O KONTAKTOVÁNÍ OKI
