Oki b4400, b4500, b4550, b4600 User Manual [es]

Información sobre los Derechos de autor

Información sobre la documentación_____________________

B4400/4500/4550/4600 Guía del usuario P/N 59388907, Revision 1.0 Junio, 2007

Renuncia de responsabilidad ___________________________

Se ha realizado todo esfuerzo posible para garantizar que la información contenida en este documento sea completa, exacta y actualizada. El fabricante no asume ninguna responsabilidad por resultados debidos a errores más allá de su control. El fabricante no puede garantizar que los cambios al software y equipos manufacturados por otros fabricantes a los que se hace referencia en esta guía no afecten la exactitud de la información contenida en la misma. La mención de productos de software manufacturados por otras compañías no constituyen necesariamente el endoso del fabricante.

Aunque se han realizado todos los esfuerzos posibles para que este documento sea exacto y útil, no se ofrece ninguna garantía, expresa o implícita, de que la información contenida en el documento es exacta y completa.

Los controladores y manuales más actualizados pueden obtenerse en el sitio Web:

http://www.okiprintingsolutions.com

Información sobre marcas comerciales ___________________

Oki y Microline son marcas comerciales registradas de Oki Electric Industry Company Ltd. Apple, Macintosh y Mac OS son marcas comerciales registradas de Apple Computers Inc. Hewlett-Packard, HP y LaserJet son marcas de fábrica registradas de Hewlett-Packard

Company. Microsoft, MS-DOS y Windows son marcas comerciales registradas o marcas comerciales

de Microsoft Corporation en los Estados Unidos y/o en otros países. Otros nombres de productos y marcas de productos son marcas comerciales registradas

o marcas comerciales de sus propietarios.

Información reglamentaria ____________________________

Este producto cumple con los requisitos de las Directivas del Consejo 89/ 336/EEC (EMC) y 73/23/EEC (LVD) según sus enmiendas donde sea aplicable, sobre la aproximación de las leyes de los Países Miembros en relación con la compatibilidad electromagnética y bajo voltaje.

B4400/4500/4550/4600 Guía del usuario

Contenido

Información sobre los Derechos de autor. . . . . . . . . .2

Información sobre la documentación . . . . . . . . . . . . 2

Renuncia de responsabilidad . . . . . . . . . . . . . . . . . . 2

Información sobre marcas comerciales . . . . . . . . . . . 2

Información reglamentaria . . . . . . . . . . . . . . . . . . . 2

Notas, precauciones y advertencias . . . . . . . . . . . . . .6

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Acerca de este manual . . . . . . . . . . . . . . . . . . . . . . . .8

Uso en línea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Impresión de páginas . . . . . . . . . . . . . . . . . . . . . . . 8

Abreviaciones utilizadas . . . . . . . . . . . . . . . . . . . . . 9

Componentes de la impresora. . . . . . . . . . . . . . . . . .10

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Ambiente operacional . . . . . . . . . . . . . . . . . . . . . . 13

Desembalaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Prepare el cilindro de imagen. . . . . . . . . . . . . . . . . 14

Instalación del cartucho de tóner . . . . . . . . . . . . . . 16

Colocación del papel. . . . . . . . . . . . . . . . . . . . . . . 18

Instalación de accesorios opcionales . . . . . . . . . . . .19

Segunda bandeja de papel . . . . . . . . . . . . . . . . . . 19

Alimentador multiuso . . . . . . . . . . . . . . . . . . . . . . 22

Paneles del operador. . . . . . . . . . . . . . . . . . . . . . . . .26

B4400. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

B4400 Status Monitor . . . . . . . . . . . . . . . . . . . . . . 29

B4500, B4550, B4600. . . . . . . . . . . . . . . . . . . . . . 36

Cómo utilizar el menú de la impresora . . . . . . . . . . .38

Funciones del menú . . . . . . . . . . . . . . . . . . . . . . . 38

Impresión de las configuraciones del menú . . . . . . . 54

Cómo cambiar el lenguaje del menú de la impresora 55

Configuración de conexión de red bajo Windows . . .56

Requisitos: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Verificación de la dirección Ethernet . . . . . . . . . . . . 56

Conexión de cables. . . . . . . . . . . . . . . . . . . . . . . . 57

Secuencia de configuración . . . . . . . . . . . . . . . . . . 57

Configuración bajo Windows . . . . . . . . . . . . . . . . . 58

Cambiar el idioma de la pantalla de la impresora

(Modelos B4500, B4550, B4600) . . . . . . . . . . . . . . 60

Habilitar los accesorios de la impresora. . . . . . . . . . 60

Desinstalación del controlador de la impresora. . . . . 61

B4400/4500/4550/4600 Guía del usuario

Configuración bajo Windows con una conexión USB 62

Requisitos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Conexión de cables. . . . . . . . . . . . . . . . . . . . . . . . 62

Cambiar el idioma de la pantalla de la impresora

(Modelos B4500, B4550, B4600) . . . . . . . . . . . . . . 63

Habilitar los accesorios de la impresora. . . . . . . . . . 63

Configuración bajo Windows

con una conexión paralela . . . . . . . . . . . . . . . . . . . .65

Requisitos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Conexión de cables. . . . . . . . . . . . . . . . . . . . . . . . 65

Cambiar el idioma de la pantalla de la impresora

(Modelos B4500, B4550, B4600) . . . . . . . . . . . . . . 66

Habilitar los accesorios de la impresora. . . . . . . . . . 66

Desinstalación del controlador de la impresora. . . . . 66

Configuración bajo Macintosh con una conexión USB68

Requisitos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Conexión de cables. . . . . . . . . . . . . . . . . . . . . . . . 68

Configuración. . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Configuración de Mac OSX con una conexión de red 70

Requisitos: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Conexión de cables. . . . . . . . . . . . . . . . . . . . . . . . 70

Configuración. . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Configuración bajo Mac OS X con conexión USB. . . .75

Requisitos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Conexión de cables. . . . . . . . . . . . . . . . . . . . . . . . 75

Configuración. . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Recomendaciones sobre el papel . . . . . . . . . . . . . . .77

Tipos de papel y sobres. . . . . . . . . . . . . . . . . . . . . 77

Transparencias y etiquetas adhesivas. . . . . . . . . . . 77

Instalación del papel. . . . . . . . . . . . . . . . . . . . . . . 78

Impresión cara arriba y cara abajo. . . . . . . . . . . . . 79

Secuencia de alimentación automática . . . . . . . . . . 80

Cómo imprimir sobres. . . . . . . . . . . . . . . . . . . . . . 80

Papel grueso o cartulina . . . . . . . . . . . . . . . . . . . . 80

Alimentación de papel, tamaño y

configuración del medio . . . . . . . . . . . . . . . . . . . . 81

B4500, B4550, B4600. . . . . . . . . . . . . . . . . . . . . . 83

Interfaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

Controladores de la impresora . . . . . . . . . . . . . . . . .87

Sistemas operativos Windows . . . . . . . . . . . . . . . . 87

Macintosh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

Funcionamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

Configuración de la impresora bajo Windows. . . . . . 89

B4400/4500/4550/4600 Guía del usuario

Configuración de la impresora bajo Macintosh . . . . 101

Consumibles y mantenimiento . . . . . . . . . . . . . . . .102

Información sobre consumibles . . . . . . . . . . . . . . 102

Cuándo reemplazar el cartucho de tóner. . . . . . . . 102

Reemplazo del cartucho de tóner . . . . . . . . . . . . . 102

Cuando reemplazar el cilindro de imagen . . . . . . . 103

Cómo reemplazar el cilindro de imagen. . . . . . . . . 104

Impresión de una página de limpieza . . . . . . . . . . 105

Limpieza de la matriz de LED. . . . . . . . . . . . . . . . 106

Resolución de problemas . . . . . . . . . . . . . . . . . . . .107

Mensajes de estado y de error. . . . . . . . . . . . . . . 107

Atascos de papel . . . . . . . . . . . . . . . . . . . . . . . . 107

Atasco entrada. . . . . . . . . . . . . . . . . . . . . . . . . . 108

Atasco alimentación o atasco salida . . . . . . . . . . . 108

Problemas de calidad de impresión. . . . . . . . . . . . 109

Problemas de software . . . . . . . . . . . . . . . . . . . . 112

Problemas de hardware. . . . . . . . . . . . . . . . . . . . 113

Instalación de accesorios opcionales . . . . . . . . . . .114

Forma de instalación. . . . . . . . . . . . . . . . . . . . . . 114

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . .115

General. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

Dimensiones generales . . . . . . . . . . . . . . . . . . . . 116

Información sobre papel y bandejas . . . . . . . . . . . 117

Assistencia Técnica y Soporte. . . . . . . . . . . . . . . . .120

B4400/4500/4550/4600 Guía del usuario

Notas, precauciones y advertencias

NOTA: Las notas aparecen en el manual de esta forma. Las

notas ofrecen información complementaria y lo ayudan a utilizar y entender mejor el equipo.

¡CUIDADO! Las precauciones aparecen en el manual de esta forma. Las precauciones suministran información adicional y si son ignoradas el equipo puede que no funcione correctamente o se dañe.

¡ADVERTENCIA! Las advertencias aparecen en el manual de esta forma. Las advertencias suministran información adicional que deben ser atendidas ya que existe un riesgo de lesión personal.

B4400/4500/4550/4600 Guía del usuario

Introducción

Felicitaciones por su compra de esta impresora monocroma OKI.

Su nueva impresora viene con un grupo de características avanzadas que permiten la impresión de páginas en blanco y negro a gran velocidad sobre una gran variedad de medios de impresión.

B4400/4500/4550/4600 Guía del usuario

Acerca de este manual

Este manual incluye información, ilustraciones y gráficos de ventanas de más de un modelo de impresoras. En todo caso, las indicaciones o gráficos son apropiados para el modelo que tiene.

Uso en línea

Este manual es indicado para leerlo en línea con Adobe Acrobat Reader. Utilice las herramientas de navegación y visualización de Acrobat.

Puede ganar acceso a información específica de dos formas:

• En la lista de marcadores en el lado izquierdo de la pantalla, haga clic en el tema de interés para saltar al mismo. (Si los marcadores no están disponibles, utilice la Tabla de Contenido.)

• En la lista de marcadores, haga clic en el índice para saltar al mismo. (Si los marcadores no están disponibles, utilice la Tabla de Contenido.) Busque el tema de interés en el índice que está organizado alfabéticamente y haga clic en el número de página pertinente para saltar a la página que contiene el tema.

Impresión de páginas

Puede imprimir el manual completo, páginas individuales o secciones. El procedimiento es el siguiente;

1. De la barra de tareas, seleccione [File (Archivo)], lueg o [Print (Imprimir)] (o pulse las teclas Ctrl+P).

2. Seleccione las páginas que desea imprimir:

• [All pages] para imprimir el manual completo.

B4400/4500/4550/4600 Guía del usuario

• [Current page] para imprimir la página que tiene en pantalla.


• [Pages from (Desde la página)] y [to (a la página)] para indicar un grupo de páginas que indica entrando los números de páginas.

3. Haga clic en [OK].

Abreviaciones utilizadas

Las siguientes abreviaciones se utilizan en este manual:

Abreviación Significado

Ctrl Control ppp puntos por pulgada DIMM Dual In-line Memory Module (Módulo de memoria

lineal doble) n tarjeta de red instalada LED Diodo emisor de luz MFT Bandeja de alimentación manual MPF Alimentador multiuso NIC Tarjeta de interfaz de redes PCL Lenguaje de control de impresoras PS PostScript (emulación) PSE Emulación PostScript RAM Memoria de acceso aleatorio SIDM Matriz de puntos en serie

B4400/4500/4550/4600 Guía del usuario

Componentes de la impresora

Con excepción de los paneles del operador que se describen en el siguiente capítulo, las impresoras B4400, B4500, B4550 y B4600 lucen iguales por fuera. Los componentes principales se identifican en los gráficos m á s aba jo.

1. Panel del operador (se muestra la B4500, B4550 y

B4600)

2. Bandeja superior de salida de papel (150 hojas, cara

abajo)

3. Botón de liberación de la tapa superior

4. Extensión de bandeja superior de salida de papel

5. Guía de papel de la extensión de bandeja superior de

salida de papel

6. Indicador del contenido de la bandeja de papel

7. Interruptor ON/OFF (encendido/apagado)

8. Bandeja posterior de salida de papel (50 hojas, cara

arriba)

9. Guía de papel de la bandeja posterior de salida de papel


B4400/4500/4550/4600 Guía del usuario

10. Matriz de LED

11. Cilindro de imagen

12. Bandeja de alimentación manual (hojas sueltas)

(se muestra en posición cerrada)

13. Bandeja de alimentación de papel (250 hojas)

14. Cartucho de tóner

15. Unidad de fusor

16. Tapa superior


17. Conector del cable de alimentación

18. Ventilador de enfriamiento

B4400/4500/4550/4600 Guía del usuario

19. Conector del alimentador multiuso (opcional)


20. Conector de la segunda bandeja de papel (opcional)

21. Conector de la interfaz paralela

22. Conector de la interfaz USB

Tarjeta de red (opcional para los modelos que no traen la tarjeta de red incorporada)

23. Conector de interfaz de red

24. Luz de estado

25. Luz 10M

26. Luz 100M

27. Interruptor de prueba

B4400/4500/4550/4600 Guía del usuario

Instalación

Ambiente operacional

• Una superficie sólida como una mesa o escritorio

• Espacio para abrir la tapa, sacar l a bandeja de papel y el

extensor trasero de salida de papel

• Circulación de aire alrededor de la impresora para evitar el recalentamiento

• Un tomacorriente cercano

• La temperatura de la habitación debe ser de 50° a 90° F

(10° a 32° C).

• Humedad relativa de 20-80%

• Lejos de la luz directa del sol

Desembalaje

NOTA: Guarde el material de embalaje, incluyendo la bolsa negra

de protección contra la luz para guardar el cilindro de imagen en caso de que tenga que reembalar la impresora para transporta rla.

Verifique el contenido:

1. Impresora

2. Cable eléctrico

3. Cartucho de tóner

4. Bolsa negra de protección contra la luz

5. Guía de instalación rápida

6. CD ROM: Guía de instalación de la impresora/del usuario,

en formato pdf

7. Folleto sobre seguridad y garantía

8. Tarjeta de registro

B4400/4500/4550/4600 Guía del usuario

Retire la cinta de transporte (1), el agente desecante (2) y la película (3).


Prepare el cilindro de imagen

¡CUIDADO! La superficie verde del cilindro de imagen es muy

delicada y sensible a la luz. No la toque ni la exponga al sol o la luz normal de la habitación durante más de 5 minutos. Si la unidad del cilindro debe permanecer fuera de la impresora por más tiempo, colóquela en la bolsa plástica negra para que no esté expuesta a la luz.

1. Presione el botón a la derecha para abrir la tapa s uperior.

2. Abra la bandeja manual y retire la cinta azul.

B4400/4500/4550/4600 Guía del usuario

3. Levante el cilindro de imagen con cuidado y retire la cinta con la película protectora.

Fig1_36.jpg Fig1_35.jpg

B4400/4500/4550/4600 Guía del usuario

4. Vuelva a colocar el cilindro de imagen. Asegúrese de que esté asentado correctamente.


Instalación del cartucho de tóner

1. Retire el cartucho de tóner de su envoltura.

2. Sacúdalo de lado a lado unas cuantas veces para

distribuir el tóner.

3. Con cuidado voltee el cartucho y retire la cinta.


4. Voltee el cartucho con el lado correcto hacia arriba y la palanca azul a la derecha.

B4400/4500/4550/4600 Guía del usuario

5. Inserte el cartucho en el cilindro de imagen, introduciendo el lado izquierdo primero como se muestra abajo.


6. Baje el lado derecho, asegurándose de que el cartucho calce en su lugar.

7. Presione el cartucho en su lugar y luego mueva la palanca azul hacia la parte posterior de la impresora todo lo que pueda.


NOTA: Si el mensaje TONER LOW (Poco tóner) aparece en el pantalla o en el Monitor de estado después de instalar el cartucho de tóner, vuelva a instalarlo.

B4400/4500/4550/4600 Guía del usuario

Colocación del papel

1. Saque la bandeja de papel.

2. Mueva el retenedor de papel en la parte de atrás para

que coincida con el tamaño de papel que está instalando.

3. Mueva las guías de papel en ambos lados hasta que calcen en su lugar.


4. Coloque papel en la bandeja (máximo 250 hojas de 20 lb. [80g/m

NOTA: No coloque una pila de papel que exceda la marca (a) PAPER FULL (Límite de papel).


B4400/4500/4550/4600 Guía del usuario

Instalación de accesorios opcionales

NOTA: Para imprimir desde la bandeja 2 o el alimentador

multiuso deberá seleccionar estos accesorios en la ficha de opciones de dispositivos en el controlador de la impresora.

Segunda bandeja de papel

La segunda bandeja de papel opcional puede contener 500 páginas adicionales, para un total de 750 paginas de impresión continua con la bandeja normal de papel.

1. Apague la impresora (interruptor en posición OFF) y desenchufe el cable de alimentación de energía y el cable de la impresora.


2. Prepare el alimentador: abra la tapa delantera, luego mueva la guía de hojas en la dirección de la flecha hasta que se detenga.

Fig1_24.jpg Fig1_25.jpg

3. Abra la bandeja manual.

B4400/4500/4550/4600 Guía del usuario

NOTA: La bandeja manual debe permanecer abierta cuando se instala la unidad de alimentación.


4. Coloque las proyecciones de la unidad de alimentación en las ranuras en la parte inferior de la impresora.

5. Coloque la impresora sobre la unidad de alimentación.


6. Cierre la tapa delantera del alimentador.


B4400/4500/4550/4600 Guía del usuario

7. Conecte el cable de conexión de la unidad de alimentación, a la impresora, de manera que las marcas de flecha coincidan.


8. Conecte el cable de alimentación y el cable de la impresora y enciéndala (coloque el interruptor en ON).

9. Imprima Menu Map para confirmar que la unidad de alimentación está instalada correctamente. Asegúrese que TRAY2 (Bandeja 2) aparece en el menú Media (Medio). Para mayor información ver “Impresión de las configuraciones del menú " en la página 35.

Configure la unidad de alimentación en el

controlador de la impresora

Windows

1. Seleccione Inicio>Configuración>Impresoras y faxes

bajo Windows bajo Windows 2000/NT 4.0/Me/98.

2. Haga clic con el botón derecho en el icono de la impresora Oki para seleccionar Propiedades.

3. Verifique [Extended feeder unit (Unidad de alimentación complementaria)] bajo Available Devices (Dispositivos disponibles) en la ficha [Device Options (Opciones de dispositivo)] y haga clic en [OK].

NOTA: Cuando se conecta a la red utilizando el protocolo TCP/ IP, el mismo es configurado automáticamente cuando hace

B4400/4500/4550/4600 Guía del usuario

XP, o Inicio>Configuración>Impresoras

clic en [Obtain printer information (Obtener información de la impresora)].

Macintosh

1. Seleccione Selector en el menú Apple.

2. Seleccione el icono USB de la impresora OKI.

3. Seleccione Printer Name (Nombre de impresora) y haga

clic en Set (Configurar).

4. Haga clic en Print Dialog (Diálogo de imprimir).

5. Seleccione Enable (Habilitar) en Feeder unit (Unidad de

alimentación) en el panel Options (Opciones) y haga clic en Set (Configurar).

6. Haga clic en Save (Guardar) para cerrar el Selector.

Alimentador multiuso

El alimentador multiuso le permite alimentar tarjetas postales, sobres, etiquetas y transparencias de manera continua.

NOTA: Instale la segunda unidad de alimentación de papel primero cuando utilice el alimentador multiuso.

1. Apague la impresora.


2. Abra la bandeja manual.


B4400/4500/4550/4600 Guía del usuario

3. Inserte los ganchos de metal de ambos lados del alimentador multiuso en las ranuras en ambos lados de la impresora.


Conecte el cable de conexión.

4. Inserte un atornillador plano en el borde de la tapa del

conector y muévalo hacia abajo para desprender la tapa.

5. Mueva la tapa hacia arriba y hacia abajo varias veces hasta que se desprenda de la impresora.


6. Inserte el cable de conexión en el conector de la impresora, haciendo coincidir las flechas.

B4400/4500/4550/4600 Guía del usuario

7. Inserte el otro extremo en el alimentador multiuso, haciendo coincidir las flechas.


8. Encienda la impresora.

9. Imprima Menu Map para confirmar que el alimentador

multiuso está instalado correctamente. Asegúrese de que MPF aparece en el menú Media (Medio). Para mayor información ver “Impresión de las configuraciones del menú" en la página 35.

Configure la unidad de alimentación en el controlador

de la impresora

Windows

1. Seleccione Inicio>Configuración>Impresoras y faxes

bajo Windows

XP, o Inicio>Configuración>Impresoras

bajo Windows 2000/NT 4.0/Me/98.

2. Haga clic con el botón derecho en el icono de la impresora Oki para seleccionar Propiedades.

3. Verifique Multi-purpose Feeder (Alimentador multiuso) bajo Available Devices (Dispositivos disponibles) en la ficha Device Options (Opciones de dispositivo) y haga clic en OK.

NOTA: Cuando se conecta a la red utilizando el protocolo TCP/ IP, el mismo es configurado automáticamente cuando hace clic en [Obtain printer information (Obtener información de la impresora)].

B4400/4500/4550/4600 Guía del usuario

Macintosh

1. Seleccione Selector en el menú Apple.

2. Seleccione el icono USB de la impresora OKI.

3. Seleccione Printer Name (Nombre de impresora) y haga

clic en Set (Configurar).

4. Haga clic en Print Dialog (Diálogo de imprimir).

5. Seleccione Multi-purpose Feeder (Alimentador multiuso)

en el panel Options (Opciones) y haga clic en Set (Configurar).

6. Haga clic en Save (Guardar) para cerrar el Selector.

B4400/4500/4550/4600 Guía del usuario

Paneles del operador

Esta sección describe las funciones de los paneles del operador. Resulta útil describir el software Status Monitor en este momento ya que el mismo suministra información sobre el estado de la B4400 y la información equivalente del panel de control del menú de la B4500, B4550 y B4600. (Ver “Controladores de la impresora” para la instalación de Status Monitor.)

B4400

Panel del operador

NOTA: La manera más fácil para verificar el estado de la

B4400 es usando Status Monitor en línea. Hablaremos más sobre Status Monitor en página 29.

El panel del operador de B4400 consiste de un botón de online y 4 indicadores LED. De izquierda a derecha, los LED indican Power On (Encendido), Ready (Listo), Manual feed (Alimentación manual) y Error.


Indicadores LED

Los indicadores LED muestran el estado de la impresora y tienen cinco condiciones de operación que se describen seguidamente:

• Indicador apagado

• Indicador encendido

• Parpadeo 1 – parpadeo lento – 1 parpadeo largo cada 4

segundos

• Parpadeo 2 – parpadeo – 1 parpadeo por segundo

• Parpadeo 3 – parpadeo rápido – 4 parpadeos por

segundo.

B4400/4500/4550/4600 Guía del usuario

Los cuatro indicadores LED se iluminan momentáneamente cuando se enciende la impresora.

LED de encendido (verde)

Este indicador se enciende y permanece encendido mientras la impresora está encendida.

Luz de lista (verde)

• Indicador encendido – la impresora está en línea y lista para recibir datos.

• Indicador apagado – la impresora está fuera de línea y no puede recibir datos.

El significado de los indicadores LED cuando parpadean (x) se resume seguidamente:

Significado

X X En línea. X Fuera de línea. XX

Parpadeo 1 – parpadeo lento

La impresora está calentándose/procesando/ imprimiendo.

X X

X Parpadeo 3 – parpadeo rápido

Parpadeo 1 – parpadeo lento

Parpadeo 2 – parpadeo

Parpadeo 3 – parpadeo rápido

X Parpadeo 3 – parpadeo rápido

Falta papel en la bandeja.

Atasco de papel.

Queda poco tóner/El cilindro está finalizando su vida útil.

Cilindro de imagen llegó a su fin.

Apague la impresora y luego vuelva a encenderla. Si esto no soluciona el error , pida asistencia técnica.

B4400/4500/4550/4600 Guía del usuario

Botón Online

Las funciones principales del botón Online se activan cuando lo presiona y sostiene brevemente y luego lo libera. Las funciones principales son las siguientes:

• Colocar la impresora fuera de línea.

• Colocar la impresora en línea (lista).

• Continuar imprimiendo después de un problema con el

papel, un atasco, o desbordamiento de la impresión, de la página o de la memoria intermedia.

• Interrumpir el procesamiento de datos cuando la impresora está recibiendo y procesando datos.

• Resumir el procesamiento de datos.

Las funciones secundarias del botón Online se activan cuando se coloca la impresora en línea, y luego se presiona y sostiene el botón por lo menos dos segundos antes de soltarlo. Las funciones secundarias son las siguientes:

• Impresión de las páginas de demostración y del menú.

NOTA:

Las páginas de demostración y del menú también se

pueden imprimir con Status Monitor.

• Impresión de datos en la memoria intermedia después de que la impresión fue cancelada.

Las demás funciones del botón Online se activan cuando se coloca la impresora fuera de línea, y luego se presiona y sostiene el botón por lo menos cinco segundos antes de soltarlo. Las demás funciones son las siguientes:

• Impresión de una página de limpieza.

NOTA: La página de limpieza también se puede imprimir con

Status Monitor.

• Reiniciación de la impresora y vaciado de la memoria intermedia después de que la impresión es cancelada.

NOTA: Para reiniciar la impresora con los valores predeterminados de fábrica, presione el botón de online y sosténgalo mientras enciende la impresora. Los indicadores LED parpadean cuando la impresora se reinicia con los valores predeterminados.

B4400/4500/4550/4600 Guía del usuario

B4400 Status Monitor

Al instalar el software del controlador de la impresora, Status Monitor es instalado y el programa sirve para comunicar las actividades de la impresora cuando está siendo utilizada. (Ver el capítulo “Controladores de la impresora.”) Status Monitor puede utilizarse para controlar y cambiar varias de las configuraciones de la im p r esora.

Utilización de Status Monitor

Para ver el estado de la impresora o para ver o cambiar las configuraciones de la impresora, haga lo siguiente:

1. Haga clic en Inicio>Programas>OkiData>B4400 Status Monitor y seleccione Status Monitor.


NOTA: Para abrir Status Monitor rápidamente, haga clic en el icono de la impresora en la barra de tareas de Windows.

S M desktop icon.jpg

B4400/4500/4550/4600 Guía del usuario

2. Haga clic en el botón para maximizar (a) y la pantalla se amplía y muestra las fichas Printer Setup (Config. de la impresora) y Preferences (Preferencias).

S M Printer State tab.jpg

B4400/4500/4550/4600 Guía del usuario

Ficha Printer Setup (Config. de la impresora)

Seleccione esta ficha para tener acceso al botón Open Configuration (Abrir configuración).

S M Printer State tab.jpg

B4400/4500/4550/4600 Guía del usuario

Configuration Menu (Menú de configuración)

El menú de configuración le permite seleccionar los valores de la impresora. Para obtener ayuda detallada haga clic en un ítem, y luego haga clic en Help (Ayuda).

B4400 Menu.jpg

Categorías del menú: Information Menu (Menú de información): Print Menu

Map (Imprimir Menu Map); Print File List (Imprimir lista de archivos), Print PCL Font List (Imprimir lista de fuentes PCL); Print IBM PPR Font List (Imprimir lista de fuentes IBM PPR); Print EPSON FX Font List (Imprimir lista de fuentes EPSON FX); Print Demo1 (Imprimir Demo1).

Print Menu (Menú de impresión): Copies (Copias); Manual Feed Mode (Modo de alimentación manual); Paper Source (Origen del papel); Auto Tray Change (Cambio automático de bandejas); Auto Tray Sequence (Secuencia de cambio de bandejas); Paper Size Check (Verificar tamaño del papel); Resolution (Resolución); Toner Save (Ahorro de tóner);

B4400/4500/4550/4600 Guía del usuario

Orientation (Orientación); Lines Per Page (Líneas por página); Edit Size (Config. tamaño).

Media Menu (Menú de medios): Tray 1 (Bandeja 1); Tray 2 (Bandeja 2, si está instalada); MPF (Alimentador multiuso, si está instalada) Manual Tray (Bandeja manual); Custom Paper Size (Tamaño de papel personalizado).

System Configuration Menu (Menú de configuración del sistema): Power Save (Ahorro de energía); Emulation

(Emulación); Clearable Warnings (Despejar advertencias); Clear Errors (Despejar errores); Manual Feed Timeout (Intervalo de tiempo de alimentación manual); Wait Timeout (Intervalo de tiempo de espera); Print Continuation at Toner Low (Continuar imprimiendo cuando hay poco tóner); Jam Recovery (Recuperación tras atascos); Status Display Language (Idioma de la pantalla de estado).

PCL Menu (Menú Emulación PCL): Font Source (Origen de fuente); Font Number (Número de fuente); Font Pitch (Espaciamiento de fuente); Font Size (Tamaño de fuente); Symbol Set (Grupo de símbolos); A4 Width (Ancho A4); White Page Skip (Saltar página en blanco); CR Function (Función CR); LF Function (Función LF); Unprintable Area (Area no imprimible); Pen Adjust (Ajuste de línea).

PPR Menu: Font Pitch (Espaciamiento de fuente); Font Pitch in Condense Mode (Espaciamiento de fuente en modo condensado); Character Set (Juego de caracteres); Symbol Set (Juego de símbolos); Letter O Style (Estilo de letra O); Zero Character (Carácter Cero); Line Pitch (Espaciamiento de líneas); White Page Skip ( Saltar página en blanco); CR Function (Función CR); LF Function (Función LF); Line Leng th (Longitud de línea); Form Length (Alto de formulario); TOF Position (Posición de borde superior de la página); Left Margin (Margen izquierdo); Fit to Letter (Reducir a tamaño carta); Character Height (Alto de carácter).

FX Menu: Font Pitch (Espaciamiento de fuente); Character Set (Juego de caracteres); Symbol Set (Juego de símbolos); Letter O Style (Estilo de letra O); Zero Character (Carácter Cero); Line Pitch (Espaciamiento de líneas); White Page Skip (Saltar página en blanco); CR Function (Función CR); Line Length (Longitud de línea); Form Length (Alto de formulario); TOF Position (Posición de borde superior de la página); Left

B4400/4500/4550/4600 Guía del usuario

Margin (Margen izquierdo); Fit to Letter (Reducir a tamaño carta); Character Height (Alto de carácter).

Parallel Port Menu (Menú de puerto paralelo): Parallel Port (Puerto paralelo); Bi-directional (Bidireccional); ECP Mode (Modo ECP); ACK Width (Ancho ACK (acuse de recepción de señal)); Busy/Ack Output Sequence (Secuencia de salida ocupado/Ack); I-Prime (Señal I-Prime).

USB Menu (Menú de interfaz USB): USB; Software Reset (Reiniciar software); Serial Number (Número de serie).

Memory Menu (Menú de memoria): Receive Buffer Size (Tamaño de memoria de recepción).

System Adjust Menu (Menú de ajuste del sistema): X Adjust (Ajuste X); Y Adjust (Ajuste Y); Tray ID (ID de bandeja); Place Page (Colocar página).

Maintenance Menu (Menú de Mantenimiento): Reset Menu (Reiniciar menú); Reset Drum Count (Poner a cero contador del cilindro); Power Save (Ahorro de energía); Transfer Setting (Transferir config.); Darkness (Oscuro); Print Cleaning Page (Imprimir página de limpieza).

Usage Menu (Menú de consumo): Total Sheets (Total de hojas); Drum Life (Vida útil del cilindro); Toner Life (Vida útil del tóner).

Ficha Preferences (Preferencias)

S M Preference Tab.jpg

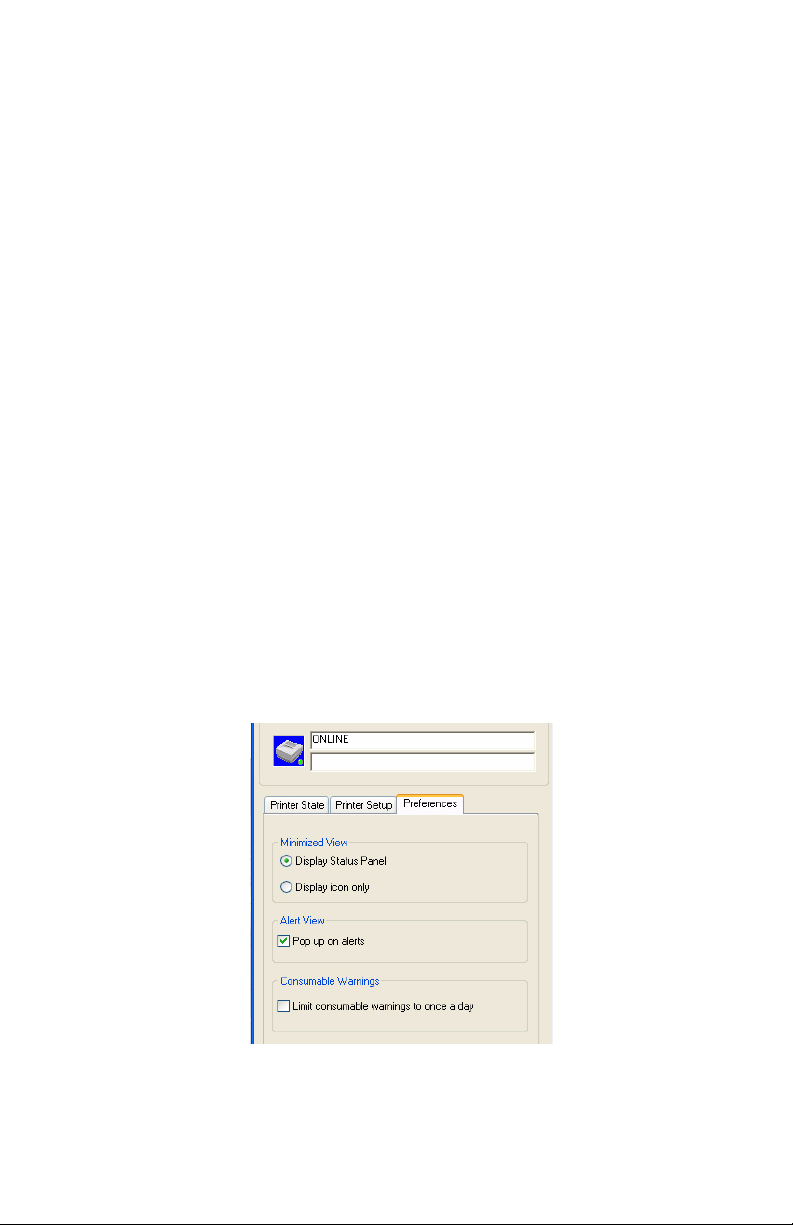

Bajo esta ficha puede seleccionar la información que Status Monitor muestra y como y cuando aparece la pantalla.

B4400/4500/4550/4600 Guía del usuario

La configuración predeterminada de Alert view (Vista de alertas) hace que Status Monitor aparezca en pantalla cuando se produce una situación que requiere su atención, por ejemplo, si se está acabando el tóner.

Funciones del menú

Las configuraciones del menú de la impresora que se hacen con Status Monitor pueden imprimirse como Menu Map. (Para información sobre como imprimir este mapa de configuraciones, vea la siguiente sección).

Es importante recordar que las configuraciones del controlador de la impresora tienen precedencia sobre muchas de estas configuraciones. Sin embargo, varias de las configuraciones del controlador pueden dejarse en “Printer Setting” (Configuración de la impresora), y de esta forma los valores indicados en los menús de la impresora tendrán precedencia.

Las funciones del menú y sus valores predeterminados se resumen en la tabla que se encuentra en la sección “Funciones del menú” bajo la información siguiente sobre las impresoras B4500, B4550 y B4600.

Impresión de las configuraciones del menú

Las configuraciones del menú se pueden imprimir como un mapa del menú de la forma siguiente:

Desde el Panel del operador

1. Presione el botón Online para poner la impresora fuera

de línea.

2. Presione y sostenga el botón Online por lo menos dos segundos, pero menos de cinco segundos.

3. La impresora imprime una lista de las configuraciones del menú y una página de demostración.

Desde Status Monitor

1. Seleccione la ficha Printer Setup (Config. de impresora).

2. Haga clic en el botón Open Configuration (Abrir

configuración). Aparece el menú de la impresora.

3. Haga clic en el menú Information (Información).

4. Haga clic en Print Menu Map (Imprimir Menu Map).

5. Haga clic en Apply (Aplicar). Haga clic en OK.

B4400/4500/4550/4600 Guía del usuario

B4500, B4550, B4600

Panel del operador

El Panel del operador de la B4500, B4550 y la B4600 consiste de un panel de control con menús, una pantalla LCD y un indicador LED.


Elementos del panel

Luz de lista (verde). ENCENDIDA – lista para recibir datos.

Si CENTELLEA indica que está procesando datos o que existe un error.

Pantalla de cristal líquido. Panel (LCD). Dos filas de hasta 8 dígitos alfanuméricos muestran el estado de la impresora, los ítems del menú en modo menú y los mensajes de error.

Botón Menu. Presione brevemente para entrar en modo MENU. Presione brevemente una vez más para seleccionar el siguiente menú. Presione más de 2 segundos para avanzar por los diferentes menús.

Botón Item (+). Presione brevemente para avanzar al siguiente ítem en el menú.

Botón Value (Valor) (+). Presione brevemente para avanzar al siguiente valor de cada ítem en el menú.

Botón Select (Selección). Presione brevemente para seleccionar el menú, ítem o valor indicado en el panel LCD.

Botón Cancel (Cancelar). Presione para cancelar un trabajo de impresión.

Botón Value (Valor) (–). Presione brevemente para retroceder al valor anterior de cada ítem en el menú.

Botón Item (–). Presione brevemente para retroceder al ítem anterior en el menú.

B4400/4500/4550/4600 Guía del usuario

Botón Online (En línea). Presione para alternar entre los estados en línea y fuera de línea.

NOTA: Cuando se presiona en modo menú, el botón Online coloca a la impresora en línea. Cuando la pantalla muestra DATA PRESENT (CONTIENE DATOS) y se presiona este botón, obliga a la impresora a imprimir los datos que todavía contiene la impresora. Además, cuando hay un error que indica que se está utilizando el tamaño de papel equivocado, el botón Online obliga a la impresora a imprimir.

B4400/4500/4550/4600 Guía del usuario

Cómo utilizar el menú de la impresora

Funciones del menú

Esta sección resume los menús a que se tiene acceso a través del panel de control del menú y que aparecen en el panel LCD. Las configuraciones del menú de la impresora se pueden imprimir como un Menu Map. (Para información sobre como imprimir Menu Map, vea página 54).

Los valores predeterminados de fábrica se indican en las siguientes tablas.

Menú de información

Este menú es útil para listar varios elementos almacenados en la impresora.

INFORMATION MENU [MENÚ DE INFORMACIÓN] Ítem Acción

PRINT MENU MAP [IMPRIMIR ESTRUCT. MENU]

PRINT FILE LIST [IMPRIME LISTADO ARCHIVO]

PRINT PCL FONT [IMPRIMIR FUENTE PCL]

PRINT PSE FONT [IMPRIMIR FUENTE PSE]

PRINT IBM PPR FONT ([IMPRIMIR FUENTE IBM PPR]

PRINT EPSON FX FONT [IMPRIMIR FUENTE EPSON FX]

DEMO1 Execute

Execute (Ejecutar)

(Ejecutar)

Si tiene instalado el kit de emulación PostScript

B4400/4500/4550/4600 Guía del usuario

Menú de impresión

Este menú permite ajustar varias funciones relacionadas con las tareas de impresión.

PRINT MENU [MENÚ DE IMPRESIÓN] Ítem Valor Función

COPIES [COPIAS] 1*

MANUAL OFF* [Desactivado]

PAPER IN [PAPEL EN] TRAY 1* [BANDEJA 1]

AUTOTRA Y (AUTO BANDEJA)

TRAY SEQ (SECUENCIA DE BANDEJAS)

SIZE CHK [COMPROBAR TAMAÑO]

RESOLUTION [RESOLUCIÓN]

TONER SAVE [AHORRO DE TÓNER]

ORIENTATION [ORIENTACIÓN]

LINES/PG (LÍNEAS/PÁG.)

a 999

On (Activado)

TRAY2 [BANDEJA 2] MPF

ON* [Activado] OFF (Desactivado)

DOWN* [HACIA ABAJO] UP [HACIA ARRIBA] PAPER FEED TRAY [BANDEJA DE ALIMEN. DE PAPEL]

ENABLE* [HABILITAR] DISABLE [DESHABILITAR)

600* V1200 V2400

DISABLE* [DESHABILITAR] ENABLE [HABILITAR]

PORTRT* [RETRATO] LANDSCAPE [PAISAJE]

5 LNS 60 LNS* a 128 LNS

Indica el número de copias.

Indica impresión desde la bandeja manual

Especifica la bandeja de alimentación. *Sólo se muestran las bandejas instaladas.

OFF (Desactivado): No está instalada ninguna bandeja opcional ON (Activado): La bandeja 2 o el alimentador multiuso está instalado.

Indica el orden de selección cuando tiene activado la selección automática de bandejas.

Indica si se debe verificar el tamaño del papel.

Indica ppp (puntos por pulgada). *Cuando imprime con la resolución V2400, toma el doble de tiempo para imprimir.

Indica si desea ahorrar tóner.

Indica la orientación de impresión.

Indica el número de líneas por página. Este valor es ajustado automáticamente cuando cambia la orientación de impresión.

B4400/4500/4550/4600 Guía del usuario

PRINT MENU [MENÚ DE IMPRESIÓN] Ítem Valor Función

EDT SIZE (INDICAR TAMAÑO)

CASSETTE* LETTER [CARTA] EXEC STATEMENT LEGAL 14 LEGAL 13 A4 A5 A6 B5 CUSTOM [PERSONALIZADO] COM-9 COM-10 MONARCH DL ENV [SOBRES] C5 ENV [SOBRES]

Indica el tamaño de papel cuando no lo hace con la computadora. Si selecciona Cassette, el tamaño de papel en la bandeja es seleccionado.

B4400/4500/4550/4600 Guía del usuario

Menú de medios de impresión

Este menú permite la configuración de una amplia gama de medios de impresión.

MEDIA MENU [MENÚ DE MEDIOS DE IMPRESIÓN] Ítem Valor Comentarios

TRAY 1 PAPER SIZE [TAMAÑO P APEL BAND 1]

TRAY 1 MEDIA TYPE [TIPO DE MEDIO BAND 1]

TRAY 1 MEDIA WEIGHT [GRAMAJE DE MEDIO BAND 1]

TRAY 2 PAPER SIZE [TAMAÑO P APEL BAND 2]

TRAY 2 MEDIA TYPE [TIPO DE MEDIO BAND 2]

TRAY 2 MEDIA WEIGHT [GRAMAJE DE MEDIO BAND 2]

MPF PAPER SIZE [TAMAÑO PAPEL MPF]

MPF MEDIA TYPE [TIPO DE MEDIO MPF]

MPF MEDIA WEIGHT [GRAMAJE DEL MEDIO MPF]

MANUAL PAPER SIZE [TAMAÑO DE PAPEL BAND MANUAL]

LETTER* [CARTA], EXEC, STATEMENT, CUSTOM [PERSONALIZADO], A4, B5 LEGAL 14, LEGAL 13

PLAIN* [NORMAL], LETTERHEAD [MEMBRETE], BOND, THICK [GRUESO], RECYCLE [RECICLADO], CARD [CARTULINA], ROUGH [ASPERO]

MEDIUM* [MEDIO], M HEAVY [MEDIO PESADO], HEAVY [PESADO], LIGHT [LIGERO], M LIGHT [MEDIO LIGERO],

LETTER* [CARTA] Cuando está instalada la Bandeja

PLAIN* [NORMAL] Cuando está instalada la Bandeja

MEDIUM* [MEDIO] Cuando está instalada la Bandeja

LETTER* [CARTA] Cuando está instalado el

LETTER [CARTA] Cuando está instalado el

MEDIUM* [MEDIO] Cuando está instalado el

LETTER* [CARTA] Indica el tamaño del papel en la

Indica el tamaño de papel en la bandeja 1.

Indica el tipo de medio en la bandeja 1.

Indica el gramaje del medio en la bandeja 1.

alimentador multiuso.

alimentado multiuso.

alimentador multiuso.

bandeja manual.

B4400/4500/4550/4600 Guía del usuario

MEDIA MENU [MENÚ DE MEDIOS DE IMPRESIÓN] Ítem Valor Comentarios

MANUAL MEDIA TYPE [TIPO DE MEDIO BAND MANUAL]

MANUAL MEDIA WEIGHT [GRAMAJE DEL MEDIO BAND MANUAL]

UNIT OF MEASURE [UNIDAD DE MEDICIÓN]

X DIMENSION [TAMAÑO X]

Y DIMENSION [TAMAÑO Y]

PLAIN* [NORMAL], LETTERHEAD [MEMBRETE], TRANSPARENCY [TRANSPARENCIA], LABEL [ETIQUETA], BOND, RECYCLED [RECICLADO], CARD [TARJETA], ROUGH [ASPERO]

MEDIUM* [MEDIO] Indica el tipo de papel en la

INCH* [PULG.] . mm Indica la unidad de medición

8.5*

3.5 a 8.5

11.0*

5.8 a 14.0

Indica el tipo de papel en la bandeja manual.

bandeja manual.

para papel personalizado.

Indica el ancho del papel personalizado. El valor se calcula

de acuerdo a la configuración de la unidad de medición.

Indica el alto del papel personalizado. El valor se calcula

de acuerdo a la configuración de la unidad de medición.

B4400/4500/4550/4600 Guía del usuario

Menú de configuración del sistema

Con este menú se pueden hacer ajustes generales a la impresora de acuerdo a la forma que usted prefiere trabajar.

SYSTEM CONFIGURATION MENU [MENÚ DE CONFIGURACION DEL SISTEMA] Ítem Valor Comentarios

POWER SAVE DELAY TIME [TIEMPO ESPERA AHORRO ENERGIA]

EMULATION [EMULACIÓN] AUTO*, PCL, ESP/P Seleccionar un idioma para la

CLEARABLE WARNING [AVISOS CANCELABLES]

AUTO CONTINUE [AUTO CONTINUAR]

MANUAL TIMEOUT [TIMEOUT MANUAL]

WAIT TIMEOUT [ESPERA TIMEOUT]

LOW TONER [TONER BAJO] CONTINUE*

JAM RECOVERY [RECUPERACIÓN ATASCO]

ERROR REPORT [INFORME DE ERROR]

15 MIN Indica el momento en que la

ON* [ACTIVADO], JOB [TAREA]

ON* [ACTIVADO], OFF [DESACTIVADO]

60 SEC* [SEG.], 30 SEC, OFF [DESACTIVADO]

40 SEC* [SEG.], 5 SEC, 300 SEC, OFF [DESACTIVADO]

[CONTINUAR], STOP [DETENER]

ON* [ACTIVADO], OFF [DESACTIVADO]

OFF* [DESACTIVADO], ON [ACTIVADO]

impresora se coloca en modo de ahorro de energía.

impresora. PCL: indica la hor a para can celar el

mensaje de un error solucionable. ON [ACTIVADO] = el mensaje se mantiene en pantalla hasta que pulsa el botón ONLINE. JOB [TAREA] = el mensaje se mantiene en pantalla hasta que la impresora recibe otra tarea.

Indica si la impresora se debe recuperar automáticamente cuando se produce un “desbordamiento” u otro tipo de error, incluyendo errores de tipo o tamaño de papel.

Indica el tiempo de espera antes de cancelar la impresión manual. La tarea es cancelado si no se coloca el papel dentro del tiempo especificado.

Indica el tiempo de espera para colocar papel en la bandeja manual. La tarea es cancelada si no se coloca el papel dentro del tiempo especificado.

Indica si la impresora debe continuar imprimiendo después que el mensaje TONER LOW [TONER BAJO] aparece en la pantalla. Si selecciona STOP, la impresora se coloca fuera de línea hasta que se pulsa el botón ONLINE.

Indica si debe empezar a imprimir con una hoja atascada después de un atasco de papel.

Indica si debe imprimir un informe de error cuando ocurren errores internos.

B4400/4500/4550/4600 Guía del usuario

Emulación PCL

Este menú controla la emulación PCL de la impresora.

MENU PCL Ítem Valor Comentarios

FONT SOURCE [ORIGEN DE FUENTE]

FONT NO. [NO. DE FUENTE] I000*, a S001 Selecciona una fuente. FONT PITCH [ESPAC. DE

FUENTE]

FONT SIZE [TAMAÑO DE FUENTE]

SYMBOL SET [JUEGO DE SÍMBOLOS]

A4 PRINT WIDTH [ANCHO DE IMPRES. A4]

WHITE PAGE SKIP [SALTAR PÁG. EN BLANCO]

CR FUNCTION [FUNCIÓN CR]

LF FUNCTION [FUNCIÓN LF] LF*

PRINT MARGIN [MARGEN DE IMPRESIÓN]

PEN WIDTH ADJUST [AJUSTE ANCHO DE LÍNEA]

RESIDENT*,[RESI DENTE], DLL FONT [FUENTE DLL]

4.00 :

10.00* :

99.99

4.00 :

12.00* :

999.75

WIN3.1* PC-8PC-8

78 COL* 80 COL

OFF* [Desactivado] ON (Activado)

CR* CR+LF

LF+CR

NORMAL*,1/5 inch (pulg.), 1/6 inch (pulg.)

ON* [Activado] OFF (Desactivado)

Indica la ubicación de la fuente a utilizarse. Aparece el mensaje DLL FONT si la fuente es bajada al RAM.

Indica el ancho de la fuente (caracteres por pulgada). Aparece cuando la fuente seleccionada (No. de fuente) es una fuente esquemática de espacio fijo.

Selecciona el alto de la fuente (Tamaño en puntos). Este mensaje aparece cuando la fuente seleccionada (No. de fuente) es una fuente esquemática de espaciado proporcional.

Indica un juego de símbolos.

Indica el número de columnas en Auto LF para el papel tamaño A4.

Indica si debe saltar o no un espacio en blanco.

Indica la operación cuando se recibe un código CR (retorno de carro).

Indica la operación cuando se recibe un código LF (avance de línea).

Indica el margen no imprimible del papel. NORMAL es 1/4 pulg.

Si selecciona ON, las líneas muy delgadas son ajustadas para hacerlas más visibles. Si selecciona OFF, la línea aparece sin modificaciones.

B4400/4500/4550/4600 Guía del usuario

Emulación PPR

Este menú controla la emulación PPR de la impresora.

MENU PPR Ítem Valor Comentarios

PITCH (TAMAÑO) 10 CPI* [CPP], 12

CONDENSE (CONDENS.) 12 a 20*

CHAR SET (JUEGO DE CARACTERES.) SYMBOL (SIMBOLOS) IBM-437* Indica juego de símbolos. LETTER O (LETRA O) DISABLE*

ZERO CHR (CARACTER CERO)

LN PITCH [ESPAC. LÍNEA] WHITE PAGE SKIP [SALTAR PÁG. EN BLANCO] CR FUNC (FUNCIÓN CR) CR*

LF FUNC (FUNCIÓN LF) LF*

LINE LENG [LONGITUD LÍNEA]

FORM LENG [ALTO DE FORMULARIO]

TOF POS (POS. TOPE DE DOC)

L MRGN [MARGEN IZQ.] 0.0 INCH* [PULG.]

FIT TO LTR [COLOCAR EN CARTA]

TEXT HGT [ALTO DE TEXTO]

CPI, 17 CPI, 20 CPI, PROP

12 a 12 SET-2* (JUEGO-2) SET-1 (JUEGO-1)

[DESHABILITAR] ENABLE [HABILITAR]

NORMAL* SLASHED [CON BARRA]

6 LPI* [LPP] 8 LPI [LPP] OFF* [Desactivado] On (Activado)

CR+LF

LF+CR 80 COL*

136 COL LETTER* [CARTA] A4

12 INCH [PULG.]

0.0 INCH* [PULG.]

0.1 INCH [PULG.]

1.0 INCH [PULG.]

0.1 INCH [PULG.]

1.0 INCH [PULG.] DISABLE* [DESHABILITAR]

ENABLE [HABILITAR]

SAME* [IGUAL] DIFF [DIFERENTE]

Indica el tamaño de los caracteres (caracteres por pulgada).

Indica 12 CPP para el modo condensado.

Indica el juego de caracteres.

Indica el estilo que reemplaza 9B Hex con la letra o y 9D Hex con un cero.

Indica el estilo de 0 (cero).

Indica el espaciado de las líneas en pulgadas (líneas por pulgada). Indica expulsar una hoja en blanco. Sólo está disponible cuando imprime por un lado. Indica la operación cuando se recibe un código CR (retorno de carro). Indica la operación cuando se recibe un código LF (avance de línea). Indica el número de caracteres por línea. Indica el alto del papel.

Indica la posición desde el borde superior del papel.

Indica la distancia a desplazar la ubicación horizontal de inicio de impresión hacia la derecha.

Indica el modo de impresión para colocar los datos de impresión, equivalente a 11 pulgadas (66 líneas) en el área imprimible de papel tamaño carta. Indica el alto del carácter. SAME: No toma en cuenta CPP, todo del mismo alto. DIFF: De acuerdo a CPP, el alto de los caracteres varía.

B4400/4500/4550/4600 Guía del usuario

Emulación FX

Este menú controla la emulación FX d e la impresora.

EMULACIÓN FX Ítem Valor Comentarios

PITCH [ESPACIADO] 10 CPI*(CPP)

CHAR SET [JUEGO DE CARACTERES]

SYMBOL (SIMBOLOS) IBM-437* Indica el juego de símbolos. LETTER O (LETRA O) DISABLE*

ZERO CHR (CARACTER CERO)

LN PITCH [ESPAC. LÍNEA]

WHITE PAGE SKIP [SALTAR PÁG. EN BLANCO]

CR FUNC (FUNCIÓN CR)

LINE LENG [LONGITUD LÍNEA]

FORM LENG [ALTO DE FORMULARIO]

TOF POS (POS. TOPE DE DOC)

L MRGN [MARGEN IZQ.]

FIT TO L TR [COLOCAR EN CARTA]

TEXT HGT [ALTO DE TEXTO]

12 CPI 17 CPI 20 CPI PROP

SET-2* (JUEGO-2) SET-1 (JUEGO-1)

[DESHABILITAR] ENABLE [HABILITAR]

NORMAL* SLASHED [CON BARRA]

6 LPI* [LPP] 8 LPI [LPP]

OFF* [Desactivado] On (Activado)

CR* CR+LF

80 COL* 136 COL

LETTER* [CARTA] A4 12 INCH [PULG.]

0.0 INCH* [PULG.]

0.1 INCH [PULG.]

1.0 INCH [PULG.]

0.0 INCH* [PULG.]

0.1 INCH [PULG.]

1.0 INCH [PULG.] DISABLE*

[DESHABILITAR] ENABLE [HABILITAR]

SAME* [IGUAL] DIFF [DIFERENTE]

Indica el tamaño de los caracteres (caracteres por pulgada).

Indica el juego de caracteres.

Indica el estilo que reemplaza 9B Hex con la letra o y 9D Hex con un cero.

Indica el estilo de 0 (cero).

Indica el espaciado de las líneas en pulgadas (líneas por pulgada).

Indica expulsar una hoja en blanco. Sólo está disponible cuando imprime por un lado.

Indica la operación cuando se recibe un código CR (retorno de carro).

Indica la operación cuando se recibe un código LF (avance de línea).

Indica el número de caracteres por línea.

Indica el alto del papel.

Indica la distancia a desplazar la ubicación horizontal de inicio de impresión hacia la derecha.

Indica el modo de impresión para colocar los datos de impresión, equivalente a 11 pulgadas (66 líneas) en el área imprimible de papel tamaño carta.

Indica el alto del carácter. SAME: No toma en cuenta CPP , todo del mismo alto. DIFF: De acuerdo a CPP, el alto de los caracteres varía.

B4400/4500/4550/4600 Guía del usuario

Menú de interfaz paralela

Este menú controla el funcionamiento de la interfaz de datos paralela de la impresora.

PARALLEL MENU [MENU DE INTERFAZ PARALELA] Ítem Predeterminado Comentarios

PARALLEL [PARALELA] ENABLE*

BI-DIRECTION [BIDIRECCIONAL]

ECP ENABLE*

ACK WIDTH [ANCHO ACUSE]

ACK/BUSY TIMING [TEMPORIZ. ACUSE/ OCUPADO]

I-PRIME DISABLE*

[HABILITAR] DISABLE [DESHABILITAR)

ENABLE* [HABILITAR] DISABLE [DESHABILITAR)

[HABILITAR] DISABLE [DESHABILITAR)

NARROW* [ANGOSTO] MEDIUM [MEDIO] WIDE [ANCHO]

IN* [EN] WHILE [MIENTRAS]

[DESHABILITAR] 3µ SEC 50µ SEC

Configura la interfaz paralela.

Configura la interfaz paralela bidireccional.

Indica el modo ECP.

Indica el ancho de ACK (Acuse) para una recepción compatible.

Indica el orden de salida de las señales BUSY y ACK para la recepción compatible. ACK IN BUSY [ACUSE EN OCUPADO]: BUSY+LOW-final del impulso ACK. ACK WHILE BUSY [ACUSE MIENTRAS OCUPADO]: BUSY+LOW-centro del impulso ACK.

Indica el intervalo de tiempo para habilitar/deshabilitar la señal I-PRIME.

B4400/4500/4550/4600 Guía del usuario

Menú RS232C

NOTA: Est e menú aparece cuando la tarjeta RS232C opcional

está instalada.

Este menú controla el funcionamiento de la interfaz de datos RS232C opcional de la impresora.

MENU RS232C Ítem Valor Comentarios

RS232C ENABLE*

FLOW CONTROL [CONTROL DE FLUJO]

BAUDRATE (VELOCIDAD BAUDIOS)

DATABITS (BITS DE DATOS)

PARITY [PARIDAD] NONE* [NINGUNA]

MINUTES BUSY [MINUTOS OCUPADO]

[HABILITAR] DISABLE [DESHABILITAR)

DTR HI* DTR LO XONXOFF RBST XON

9600*, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200

8 BITS* 7 BITS

EVEN [PAREJA] ODD [DISPAREJA]

200mSEC* (200mSEG) 1 SEC [SEG]

Configura la interfaz RS-232C.

Selecciona el Protocolo de control BUSY.

Selecciona la velocidad de comunicación con la interfaz RS232C.

Seleccione el número de bits de datos de la interfaz RS-232C.

Seleccione la manera de agregar bits de paridad con RS-232C.

Indica la hora para despejar BUSY con RS-232C.

B4400/4500/4550/4600 Guía del usuario

Menú USB

Este menú controla el funcionamiento de la interfaz de datos USB de la impresora.

MENÚ USB Ítem Predeterminado Comentarios

USB ENABLE*

[HABILITAR] DISABLE [DESHABILITAR)

SOFT RESET [REINICIO SOFT] DISABLE*

[DESHABILITAR] ENABLE [HABILITAR]

USB S/N [NO. SERIE USB] ENABLE*

[HABILITAR] DISABLE [DESHABILITAR)

OFF REC [REC DESACTIVADO] DISABLE

[DESHABILITAR)

Configura la interfaz USB.

Configura el comando Soft Reset.

Configura el número de serie de la interfaz USB.

Solo cuando PSE está instalado

Menú Red

NOTA: Este menú aparece sólo aparece si la tarjeta de red

opcional está instalada.

Este menú controla el funcionamiento de la interfaz de red 10Base-T/100Base-TX de la impresora.

NETWORK MENU [MENU RED] Ítem Predeterminado Comentarios

TCP/IP ENABLE*

[HABILITAR] DISABLE [DESHABILITAR)

NETBEUI ENABLE*

[HABILITAR] DISABLE [DESHABILITAR)

NETWARE ENABLE*

[HABILITAR] DISABLE [DESHABILITAR)

B4400/4500/4550/4600 Guía del usuario

Configura el protocolo TCP/IP.

Configura el protocolo NetBEUI.

Configura el protocolo Netware.

NETWORK MENU [MENU RED] Ítem Predeterminado Comentarios

ETHERTALK ENABLE*

FRAME TYPE [TIPO DE TRAMA]

IP ADDRESS SET [CONFIG. DIRECCIÓN IP]

IP ADDRESS [DIRECCIÓN IP]

SUBNET MASK [MÁSCARA SUBRED]

GATEWAY ADDRESS [DIRECCION GATEWAY]

INITIALIZE NIC? [INICIAR NIC?]

WEB ENABLE

TELNET ENABLE

FTP ENABLE

SNMP ENABLE

LAN NORMAL*

HUB LINK SETTING [CONFIG. ENLACE HUB]

[HABILITAR] DISABLE [DESHABILITAR)

AUTO*

802.2, 802.3, ETHER ll SNAP

AUTO* MANUAL

000 a 255 Configura la dirección IP. No aparece

EXECUTE [EJECUTAR]

[HABILITAR]

SMALL [PEQUEÑA] AUTO NEGOTIATE*

[AUTO NEGOCIAR] 100 FULL 100 HALF 10 FULL 10 HALF

Configura el protocolo EtherTalk.

Indica el tipo de trama. No aparece si

NETWARE está establecido en DISABLE.

Indica el método de configuración de la dirección IP. No aparece si

NETWARE está establecido en DISABLE.

si TCP/IP está establecido en DISABLE.

Configura la máscara de subred. No aparece si TCP/IP está establecido en DISABLE.

Configura la dirección de gateway. No aparece si TCP/IP está establecido en DISABLE.

Indica si se debe inicializar el menú de red. No aparece si TCP/IP está

establecido en DISABLE. Configura WEB. No aparece si TCP/IP

está establecido en DISABLE. Configura TELNET. No aparece si TCP/

IP está establecido en DISABLE. Configura FTP. No aparece si TCP/IP

está establecido en DISABLE.

Configura SNMP.

Configura LAN.

Configura el enlace del concentrador.

B4400/4500/4550/4600 Guía del usuario

Menú de memoria

Este menú determina como se utiliza la memoria de la impresora.

MEMORY MENU [MENU DE MEMORIA] Ítem Predeterminado Comentarios

REC BUF SIZE [TAMAÑO DE MEM. DE RECEPCIÓN]

AUTO* 0,1MB 0,2MB

0.3MB

Indica el tamaño de la memoria de recepción.

Menú de ajuste del sistema

Este menú permite ajustar la posición de la imagen en la página impresa en incrementos de 0,25mm.

SYSTEM ADJUSTMENT MENU [MENU DE AJUSTE DEL SISTEMA] Ítem Predeterminado Comentarios

X ADJUST [AJUSTE X] 0.00 mm*

Y ADJUST [AJUSTE Y] 0.00 mm*

PCL MANUAL ID [ID MANUAL DE PCL]

PCL TRAY 0 ID [ID BANDEJA 0 DE PCL]

+0.25 mm +2.00 mm

-2.00 mm

-0.25 mm

+0.25 mm +2.00 mm

-2.00 mm

-0.25 mm

1 2*

-59

1 4*

-59

Ajusta la posición en dirección horizontal de la imagen a imprimir. Si parte de la imagen se extiende sobre el área no imprimible, dicha parte no se imprime.

Ajusta la posición en dirección longitudinal de la imagen a imprimir. Si parte de la imagen se extiende sobre el área no imprimible, dicha parte no se imprime.

Configura el número para especificar la alimentación manual para el comando de origen del medio (ESC & I # H) en la emulación PCL5e.

Configura el número para especificar la Bandeja 0 (bandeja multiuso) para el comando de origen del medio (ESC & I # H) en la emulación PCL5e. Sólo aparece si la bandeja multiuso está instalada.

B4400/4500/4550/4600 Guía del usuario

SYSTEM ADJUSTMENT MENU [MENU DE AJUSTE DEL SISTEMA] Ítem Predeterminado Comentarios

PCL TRAY 1 ID [ID BANDEJA 1 DE PCL]

PCL TRAY 2 ID [ID BANDEJA 2 DE PCL]

PLACE PG (POSIC. DE PÁGINA) CENTER*

HEX DUMP [VACIADO HEX] [EJECUTAR] Imprime en formato de

-59

15*

-59

[CENTRADA] LEFT [IZQUIERDA]

Configura el número para especificar la Bandeja 1 para el comando de origen del medio (ESC & I # H) en la emulación PCL5e.

Configura el número para especificar la Bandeja 2 para el comando de origen del medio (ESC & I # H) en la emulación PCL5e. Solo aparece cuando está instalada la Bandeja 2.

Para indicar la posición del papel. Esta es la base de referencia que se utiliza para imprimir en papel menos ancho que el indicado en Edit Size (Indicar tamaño) desde el alimentador manual sin necesidad de configurar Paper Size (Tamaño del papel). El punto de referencia de base del papel en LANDSCAPE (PAISAJE] no es el punto indicado en el MENU, más bien es la posición izquierda inferior hacia donde la imagen a imprimirse ha sido desplazada horizontalmente.

vaciado hexadecimal. Para cancelar la impresión en formato de vaciado hexadecimal, apague la impresora.

B4400/4500/4550/4600 Guía del usuario

Menú de mantenimiento

Este menú permite acceso a varias de las funciones de mantenimiento de la impresora.

MAINTENANCE MENU [MENÚ DE MANTENIMIENTO] Ítem Predeterminado Comentarios

EEPROM RESET [REINICIAR EEPROM]

DRUM COUNT RESET (PONER A CERO CILINDRO)

POWER SAVE [AHORRO DE ENERGÍA]

SETTING [CONFIG] 0

DARKNESS [OSCURIDAD] 0

EXECUTE [EJECUTAR]

ENABLE* [HABILITAR] DISABLE [DESHABILITAR)

+1 +2

-2

-1

+1 +2

-2

-1

Reinicia EEPROM.

Pone a cero el contador del cilindro de imagen.

Configura el Modo de ahorro de energía. Cuando está habilitado, la hora para cambiar al modo de ahorro de energía es modificada en POWER SAVE DELAY TIME [TIEMPO ESPERA AHORRO ENERGÍA] EN SYS CONF MENU [MENÚ DE CONFIG. DEL SISTEMA].

Se utiliza para ajustes micrométricos cuando el impreso está muy desvanecido o contiene puntos claros. Reducir valor: puntos claros, manchas o marcas aparecen en los impresos en el área de impresión de alta densidad. Aumentar valor: si los impresos lucen desvanecidos.

Configura el nivel de intensidad de impresión.

CLEANING PAGE (PÁG. DE LIMPIEZA)

B4400/4500/4550/4600 Guía del usuario

PRINT [IMPRIMIR] Imprimir una página de

limpieza.

Menú de consumo

Este menú es solamente informativo sobre el uso total de la impresora y la vida útil restante de los consumibles. Resulta útil cuando no cuenta con repuestos de los consumibles y desea saber cuando los va a necesitar.

USAGE MENU [MENÚ DE CONSUMO] Ítem Predeterminado Comentarios

DRUM LIFE (VIDA DEL CILINDRO)

TONER 7K= %

REMAINING % [RESTANTE %]

3K= %

Indica la vida útil restante del cilindro de imagen.

Indica la capacidad del cartucho de tóner que está instalado y el nivel restante de tóner. 7K = Cartucho de alta capacidad (sólo B4550, B4600) 3k = Cartucho estándar

Impresión de las configuraciones del menú

Modelos B4500, B4550, B4600

Puede verificar las configuraciones del menú imprimiendo Menu Map.

1. Presione el botón Online para colocar la impresor a fuer a de línea.

2. Pulse el botón Menu hasta que aparezca el mensaje INFORMATION MENU.

3. Presione el botón Item+ hasta que el mensaje en la pantalla le indica que puede impr im i r Menu Map.

4. Presione el botón Select para imprimir Menu Map.

5. Presione el botón Online para colocar la impresora en

línea cuando termine de imprimir Menu Map.

Modelo B4400

1. Abra Status Monitor

2. Haga clic en la ficha Setup (Configuración).

3. Haga clic en el botón Open Configuration (Abrir

configuración).

4. Haga clic en el menú Information (Información).

5. Haga clic en Print Menu Map (Imprimir Menu Map).

B4400/4500/4550/4600 Guía del usuario

NOTA: También puede imprimir MenuMap en la B4400 colocando la impresora fuera de línea y presionando el botón de online durante por lo menos dos segundos antes de soltarlo.

Cómo cambiar el lenguaje del menú de la

impresora

Modelo B4400

1. Abra Status Monitor.

2. Haga clic en la ficha Setup (Configuración).

3. Haga clic en Open Configuration (Abrir configuración).

4. Haga doble clic en System Configuration Menu (Menú de

configuración del sistema).

5. Haga clic en Status Display Language (Idioma de pantalla de estado).

6. Seleccione Plugin Preferences (Preferencias del módulo) del menú desplegable.

7. Haga clic en Printer (Impresora) >Reload Settings (vuelva configuracíon).

Modelos B4500, B4550, B4600

Cambie el Idioma del Menú utilizando la utilidad Printer Display Language que se encuentra en el CD de instalación de software. Ejecute el CD y seleccione el idioma que desea. Seleccione Optional Utilities (Utilidades opcionales) >Change the Printer Display Language (Cambiar el idioma de la pantalla de la impresora). Siga las instrucciones en pantalla. El panel del operador aparece, apague la impresora y luego vuelva a encenderia.

B4400/4500/4550/4600 Guía del usuario

Configuración de conexión de red bajo

Windows

Requisitos:

• Modelos de red o modelos incorporada para conectaraias a la red

• Windows Server 2003 con interfaz de red para Ethernet

• Windows XP

• Windows ME/98

• Windows 2000

• Windows NT 4.0

NOTA: Para información respecto a una instalación en redes,

refiérase a la Guía de red del usuario que se encuentra en el CD-ROM que vino con su impresora. Haga clic en los botones de la Guía de red del usuario/documentación en Menu Installer.

Verificación de la dirección Ethernet

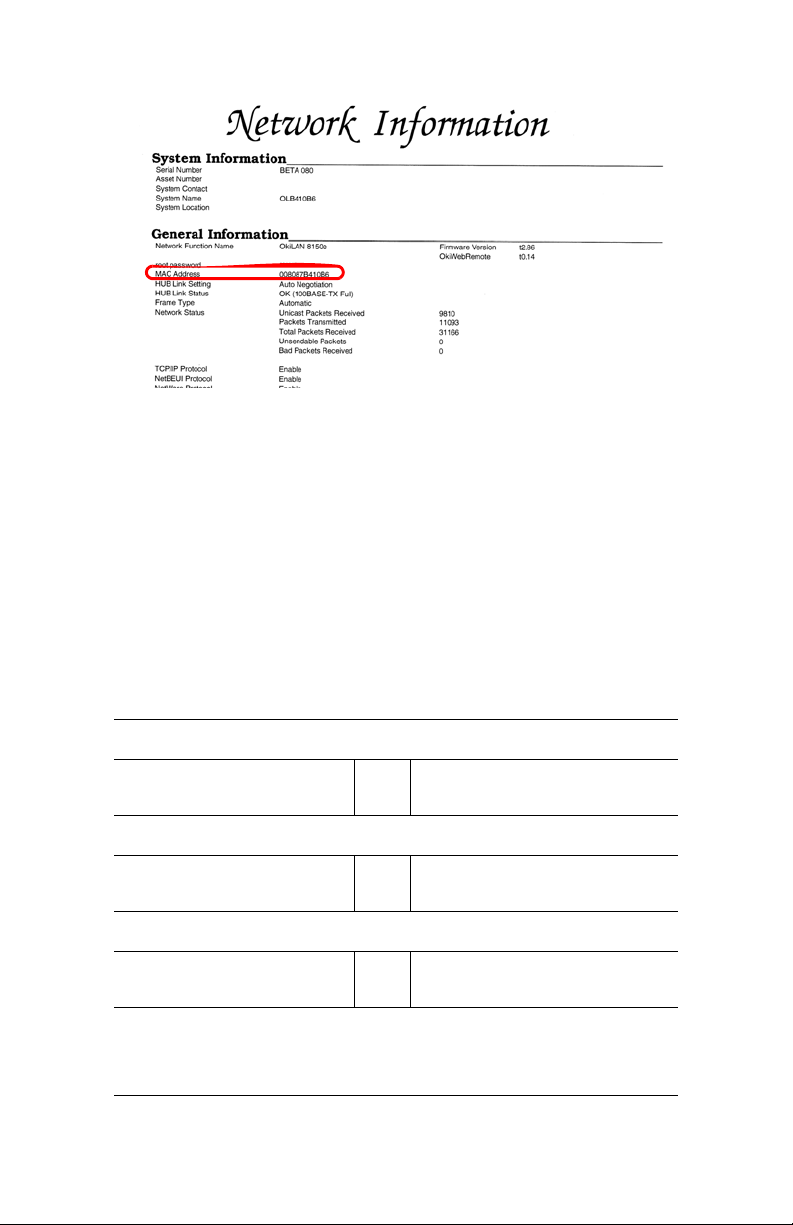

La dirección Ethernet (dirección MAC) aparece en el impreso de Network Information (Información de la red). Imprima el Menu Map:

B4500/4550/4600

1. Pulse el botón MENU+, aparece INFO MENU.

2. Pulse ITEM, aparece MENU MAP PRINT.

3. Presione SELECT.

4. Menu Map se imprime. La dirección Mac aparece bajo la

información general.

S M Printer State tab.jpg

B4400

1. Encienda la impresora.

2. Presione durante 5 segundos el botón TEST ubicado en el

servidor de impresión en la parte posterior de la impresora.

3. Se imprimen las hojas de conf ig uración Network Information (Información de red).

4. Menu Map se imprime. La dirección Mac aparece bajo la información general.

B4400/4500/4550/4600 Guía del usuario

Conexión de cables

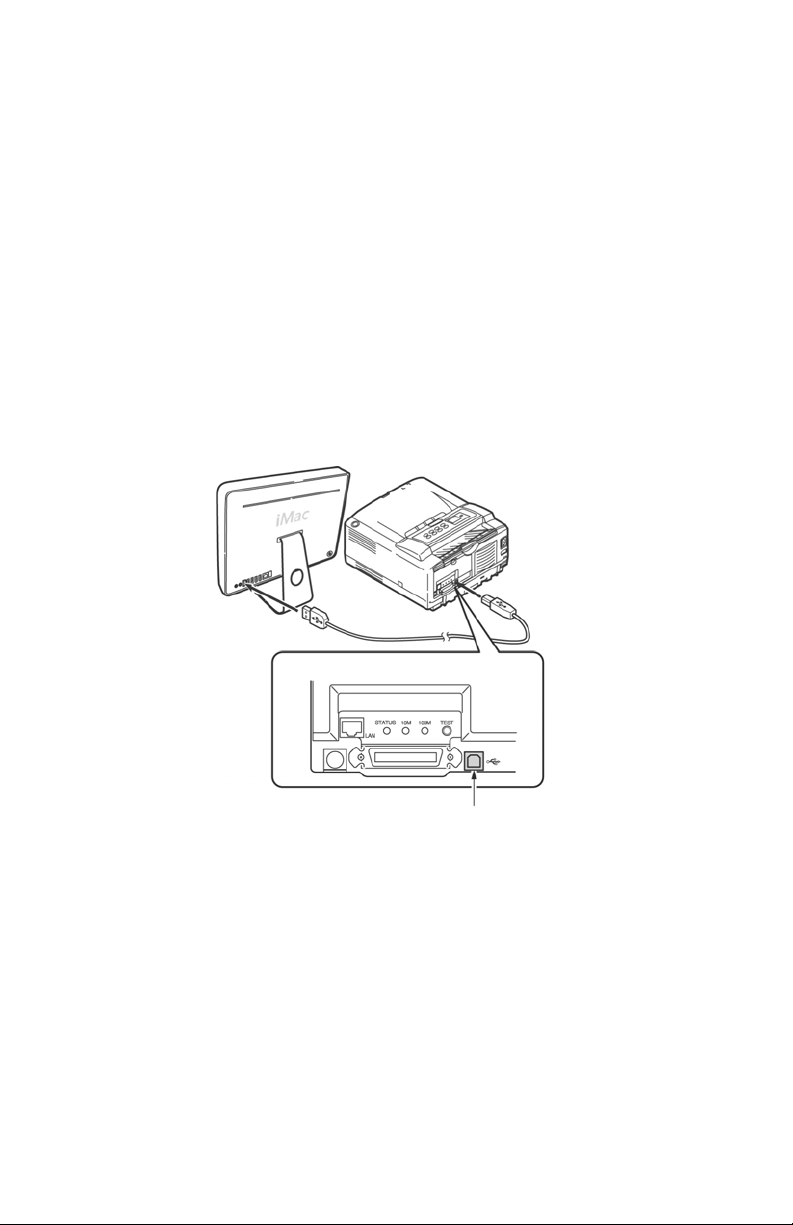

1. Apague la impresora y la computadora.

2. Inserte el cable Ethernet ( no se incluye) en el conector

de interfaz de red de la impresora.

3. Conecte el cable Ethernet al concentrador.

Secuencia de configuración

Encienda la impresora y la computadora.

⇓

Configure la dirección IP, etc. bajo Windows.

⇓

Configure la dirección IP, etc. en la impresora.

⇓

Instale el controlador de la impresora y las utilidades OKI LPR del CD-ROM con el software que vino con la impresora.

B4400/4500/4550/4600 Guía del usuario

Configuración bajo Windows

NOTA: Las siguientes instrucciones de configuración se

refieren a Windows XP/2000/Server 2003. El procedimiento de configuración bajo Windows ME/98/NT4.0 es similar.

Debe configurar la dirección IP en la computadora y la impresora cuando desea compartir la impresora en la red. Si no cuenta con un servidor DHCP, BOOTP o RARP en la red, deberá configurar la dirección IP manualmente. Además, el administrador de la red puede especificar una dirección IP que deberá configurar manualmente.

La impresora es compatible con Network Plug & Play. Cuando todas las computadoras conectadas corren bajo Windows XP, 2000 o Server 2003 o están conectadas a routers compatibles con Network Plug & Play, la dirección IP es configurada automáticamente en la red.

1. Encienda la impresora y la computadora.

2. Configure la dirección IP, etc. bajo Windows.

NOTA: Vaya al paso 3 si la dirección IP ya fue configurada o

la obtuvo automáticamente.

1. Abra Windows.

2. Seleccione Inicio>Configuración>Conexión de red bajo

Windows XP. Bajo Windows Server 2003, seleccione Inicio>Panel de control> Conexión de red. Bajo Windows 2000, seleccione Inicio>Configuración> Conexiones de red y de acceso telefónico.

3. Haga doble clic en Local Area Connection (Conexión de área local) y luego haga clic en Properties (Propiedades).

4. Seleccione Internet Protocol (Protocolo Internet) (TCP/ IP) y haga clic en Properties (Propiedades).

5. Entre la dirección IP, la máscara de red, el gateway predeterminado y el servidor DNS, y luego haga clic en OK.

6. Cerrar.

NOTA: No necesita la dirección IP si la obtiene

automáticamente. Si no utiliza el gateway predeterminado o el servidor DNS, no hace falta entrar nada.

B4400/4500/4550/4600 Guía del usuario

3. Configure la dirección IP, etc. en la impresora.

1. Encienda la impresora.

2. Pulse el botón Menu varias veces hasta que aparezca el

mensaje NETWORK.

3. Pulse Item+ o Item- varias veces hasta que aparezca TCP/IP ENABLE (HABILIT AR TCP/IP).

4. Pulse Select para establecer en TCP/ENABLE (TCP/ HABILITAR) (aparece un asterisco * a la derecha).

5. Pulse Item+ o Item- hasta que aparezca IP1/4.

6. Pulse Value+ o Value- para mostrar el valor del primer

dígito de la dirección IP.

7. Pulse Select para agregar * al valor.

8. Repita los pasos 3 a 5 para configurar IP 2/4 a IP 4/4,

Mask 1/4 a Mask 4/4 (Máscara de subred), y Gate 1/4 a Gate 4/4 (dirección Gateway).

9. Pulse Online.

4. Instale el controlador de la impresora.

1. Inserte el CD-ROM en la unidad correspondiente. El

mismo se ejecuta automáticamente.

2. Seleccione su idioma.

3. Acepte el Contrato de licencia.

4. Seleccione Driver Setup (Config. del controlador) de la

barra de menús.

5. Haga cl ic en Install Driver (Instalar co nt rol a d o r). Seleccione Install Driver (Instalar controlador) y Status Monitor si la impresora es B4400).

6. Seleccione Network Printer (Impresora de red).

7. Seleccione el protocolo TCP/IP.

8. Entre la dirección IP que se entró en la impresora.

9. Seleccione Subnet (Subred) que desea explorar y haga

clic en Next (Siguiente) cuando la dirección IP de la impresora se obtiene automáticamente o si la dirección IP no es encontrada.

10.Seleccione el modelo de la impresora OKI y haga clic en Next (Siguiente) si entró una dirección IP en el paso 9.

B4400/4500/4550/4600 Guía del usuario

11.Cuando hace una búsqueda de Subnet (Subred) en el paso 9, aparece una lista de impresoras. Seleccione su impresora de la lista de impresoras OKI y haga clic en Next (Siguiente).

12.Entre un nombre para la impresora, coloque una marca en Set the default printer (Configurar como impresora predeterminada) y haga clic en Next (Siguiente).

13.Seleccione Share (Compartir) o Do Not Share (No compartir) la impresora. Haga clic en Next (Siguiente).

14.Haga clic en Continue (Continuar).

15.El controlador de la impresora, el protocolo estándar

TCP/IP y Network Extension son instalados.

16.Si se le indica Restart (Reiniciar), esto es, que debe reiniciar la computadora, haga clic en en Finish (Finalizar). La instalación está lista cuando aparece un icono de la impresora en la carpeta de impresoras.

Cambiar el idioma de la pantalla de la impresora

(Modelos B4500, B4550, B4600)

El idioma predeterminado del panel del operador es inglés. Para seleccionar otro idioma para la pantalla del panel haga lo siguiente:

1. Antes de utilizar esta utilidad debe asegurarse de que el controlador de la impresora está instalado.

2. Ejecute el CD de instalación y seleccione Optional Utilities (Utilidades opcionales).

3. Haga clic en Change the Printer Display (Cambiar la pantalla de la impresora)

4. Siga las instrucciones en pantalla.

Habilitar los accesorios de la impresora

NOTA: Para imprimir desde la bandeja 2 o desde la bandeja

multiuso deberá seleccionar estos accesorios en la ficha de opciones de dispositivos en el controlador de la impresora.

1. Seleccione Inicio>Impresoras y Faxes bajo Windows Server 20003. Seleccione Inicio>Configuración (Impresoras) bajo Windows 2000/NT4.0/98.

2. Haga clic con el botón derecho en el icono de la impresora OKI.

B4400/4500/4550/4600 Guía del usuario

3. Haga clic en la ficha Properties (Propiedades)>Device options (Opciones del dispositivo).

4. Verifique las opciones que tiene instaladas.

5. Haga clic en Apply (Aplicar). Haga clic en OK.

Desinstalación del controlador de la impresora.

1. Seleccione Inicio>Panel de control>Impresoras.

Seleccione Inicio>Impresoras y Faxes bajo Windows Server 20003. Seleccione Inicio>Configuración (Impresoras) bajo Windows 2000/NT4.0/98.

2. Haga clic con el botón derecho en el icono de la impresora OKI.

3. Siga las instrucciones en pantalla y seleccione Delete (Borrar).

NOTA: Los pasos 4 y 5 se refieren a Windows XP/2000/Server

2003.

4. Seleccione File (Archivo)>Server Properties (Propiedades del servidor) en la carpeta Printer (and Fax) (Impresora (y fax)).

5. Seleccione el nombre del modelo en la ficha Drivers (Controladores) y haga clic en Delete (Borrar).

B4400/4500/4550/4600 Guía del usuario

Configuración bajo Windows con una

conexión USB

Requisitos

• Windows Server 2003

• Windows XP

• Windows ME/98

• Windows 2000

Conexión de cables

La impresora no viene con un cable USB. Tendrá que adquirir un cable USB 2.0.

1. Apague la impresora y la computadora.

S M Printer State tab.jpg

2. Conecte el cable USB en el conector de interfaz USB (1)

de la impresora.

3. Conecte el otro extremo del c a ble en el conector USB de la computadora.

Configuración

NOTA: Instale el controlador de la impresora antes de

conectar el cable USB a la impresora.

4. Apague la impresora.

1. Inserte el CD en la unidad CD-ROM. El CD se ejecuta

automáticamente.

B4400/4500/4550/4600 Guía del usuario

2. Seleccione su idioma.

3. Acepte el Contrato de licencia.

4. Haga cl ic en Install Driver (Instalar cont rol a d o r) ( y en

Status Monitor para la B4400)

5. Haga clic en Local printer (Impresora local).

6. Siga las instrucciones en pantalla.

7. Cuando se le indique, conecte el cable USB y encienda

la impresora.

Cambiar el idioma de la pantalla de la impresora

(Modelos B4500, B4550, B4600)

El idioma predeterminado del panel del operador es inglés. Para seleccionar otro idioma para la pantalla del panel haga lo siguiente:

1. Antes de utilizar esta utilidad debe asegurarse de que el controlador de la impresora está instalado.

2. Ejecute el CD de instalación y seleccione Optional Utilities (Utilidades opcionales).

3. Haga clic en Change the Printer Display (Cambiar la pantalla de la impresora)

4. Siga las instrucciones en pantalla.

Habilitar los accesorios de la impresora

NOTA: Para imprimir desde la bandeja 2 o desde el

alimentador multiuso deberá seleccionar estos accesorios en la ficha de opciones de dispositivos en el controlador de la impresora.

1. Seleccione Inicio>Impresoras y Faxes bajo Windows Server 20003. Seleccione Inicio>Configuración (Impresoras) bajo Windows 2000/NT4.0/98.

2. Haga clic con el botón derecho en el icono de la impresora OKI.

3. Haga clic en la ficha Properties (Propiedades)>Device options (Opciones del dispositivo).

4. Verifique las opciones que tiene instaladas.

5. Haga clic en Apply (Aplicar). Haga clic en OK.

B4400/4500/4550/4600 Guía del usuario

Cómo resolver una falla de configuración de la

conexión USB

Síntoma R esolución

No puede hacer la configuración bajo Windows 95/NT.40

Está utilizando Windows Me/98 que fue actualizado de Windows 95/3.1.

La computadora no es compatible con la interfaz USB.

La interfaz está establecida en DISABLE (Deshabilitar).

El cable USB está desconectado. Con ecte el cable USB. Está utilizando un concentrador

USB.

La conexión USB solo está disponible bajo Windows Me/98/ 2000/XP/Server 2003.

No se puede garantizar el funcionamiento correcto. Haga la instalación en una computadora con una instalación nueva de Windows Me/98.

Asegúrese de que el controlador USB aparece bajo Device Manager (Administrador de dispositivos).

B4500/4550/4600: Establecer en ENABLE (Habilitar) en el menú de la impresora. Ver “Menú USB" en la página 49. B4400: Abra Status Monitor. En la ficha Printer Setup (Config. de la impresora), haga clic en el botón Open Configuración (Abrir configuración). Haga clic en el Menú USB y en USB Enable (Habilitar USB).

Conecte la impresora directamente a la computadora.

B4400/4500/4550/4600 Guía del usuario

Configuración bajo Windows con una

conexión paralela

Requisitos

• Windows Server 2003

• Windows XP

• Windows ME/98

• Windows 2000

• Windows NT 4.0

Conexión de cables

La impresora no viene con un cable paralelo. Necesitará un cable paralelo bidireccional IEEEstd1284-1994.

1. Apague la impresora y la computadora.

S M Printer State tab.jpg

2. Conecte el cable paralelo al conector de interfaz

paralela en la impresora y apriete los ganchos (1) contra el conector para sujetarlo.

3. Conecte el otro extremo del cable paralelo en el conector de interfaz de la computadora y asegúrelo con los tornillos (2).

Configuración

1. Encienda la impresora.

2. Inserte el CD en la unidad CD-ROM. El CD se ejecuta

automáticamente.

3. Seleccione su idioma.

4. Acepte el Contrato de licencia.

B4400/4500/4550/4600 Guía del usuario

5. Haga cl ic en Install Driver (Instalar cont rol a d o r) ( y en Status Monitor para la B4400)

6. Haga clic en Local printer (Impresora local).

7. Siga las instrucciones en pantalla.

Cambiar el idioma de la pantalla de la impresora

(Modelos B4500, B4550, B4600)

El idioma predeterminado del panel del operador es inglés. Para seleccionar otro idioma para la pantalla del panel haga lo siguiente:

1. Antes de utilizar esta utilidad debe asegurarse de que el controlador de la impresora está instalado.

2. Ejecute el CD de instalación y seleccione Optional Utilities (Utilidades opcionales).

3. Haga clic en Change the Printer Display (Cambiar la pantalla de la impresora)

4. Siga las instrucciones en pantalla.

Habilitar los accesorios de la impresora

NOTA: Para imprimir desde la bandeja 2 o desde la bandeja

multiuso deberá seleccionar estos accesorios en la ficha de opciones de dispositivos en el controlador de la impresora.

1. Seleccione Inicio>Impresoras y Faxes bajo Windows Server 2003. Seleccione Inicio>Configuración (Impresoras) bajo Windows 2000/NT4.0/98.

2. Haga clic con el botón derecho en el icono de la impresora OKI.

3. Haga clic en la ficha Properties (Propiedades)>Device options (Opciones del dispositivo).

4. Verifique las opciones que tiene instaladas.

5. Haga clic en Apply (Aplicar). Haga clic en OK.

Desinstalación del controlador de la impresora.

1. Seleccione Inicio>Panel de control>Impresoras.

Seleccione Inicio>Impresoras y Faxes bajo Windows Server 2003. Seleccione Inicio>Configuración (Impresoras) bajo Windows 2000/NT4.0/Me/98.

B4400/4500/4550/4600 Guía del usuario

2. Haga clic con el botón derecho en el icono de la impresora OKI.

3. Siga las instrucciones en pantalla y seleccione Delete (Borrar).

4. Los pasos 5 y 6 se refieren a Windows XP/2000/Server

2003.

5. Seleccione File (Archivo)>Server Properties (Propiedades del servidor) en la carpeta Printer (and Fax) (Impresora (y fax)).

6. Seleccione el nombre del modelo en la ficha Drivers (Controladores) y haga clic en Delete (Borrar).

Cómo resolver una falla de configuración de la

conexión paralela

Síntoma R esolución

La computadora no es compatible con la interfaz paralela bidireccional.

El cable paralelo no es compatible con el puerto.

La interfaz está establecida en DISABLE (Deshabilitar).

El cable paralelo no está conectado. Conecte el cable paralelo.

Utilice una computadora compatible con la interfaz paralela bidireccional.

Utilice un cable de interfaz paralelo compatible con IEEEstd1284-1994.

B4500/B4550/B4600: Establecer Centronics en ENABLE (Habilitar) en el menú de la impresora. Ver “PARALLEL MENU [MENU DE INTERFAZ PARALELA]" en la página 47. B4400: Abra Status Monitor. En la ficha Printer Setup (Config. de la impresora), haga clic en el botón Open Configuración (Abrir configuración). Haga clic en Parallel Menu (Menú paralelo) y luego en Parallel Enable (Habilitar paralelo).

B4400/4500/4550/4600 Guía del usuario

Configuración bajo Macintosh con una

conexión USB

Requisitos

Una computadora Macintosh con los sistemas operativos Rev

8.1 a 9.2.2 y Mac OSX.

La impresora no viene con un cable USB.

Conexión de cables

La impresora no viene con un cable USB. Tendrá que adquirir un cable USB 2.0.

1. Apague la computadora Macintosh y la impresora.

S M Printer State tab.jpg

2. Conecte el cable USB en el conector de interfaz USB (1)

de la impresora.

3. Conecte el otro extremo del c a ble en el conector USB de la computadora Macintosh.

B4400/4500/4550/4600 Guía del usuario

Configuración

1. Encienda la impresora.

2. Inserte el CD en la unidad CD-ROM.

3. Haga clic en el icono de OKI CD-ROM.

4. Abra la carpeta Driver (Controlador).

5. Haga doble clic en Installer de Mac OS.

6. Seleccione su idioma.

7. Acepte el Contrato de licencia.

8. Siga las instrucciones en pantalla.

Seleccione una impresora:

9. Active Selector del menú de Apple.

10. Haga clic en el icono de la impresora Oki.

11. Seleccione su impresora.

12. Cierre Chooser (Selector). Aparece un icono de

impresora en el escritorio.

B4400/4500/4550/4600 Guía del usuario

Configuración de Mac OSX con una

conexión de red

Requisitos:

Hay tres maneras para imprimir bajo Mac OSX:

• EtherTalk

• TCP/IP

• Bonjour (Rendezvous para Mac OS x 10.3 o anterior)

Conexión de cables

El cable internet y el concent rador no vienen con la impresora. Necesitará un cable internet y un concentrador (Categoría 5, cable de par trenzado y tipo derecho).

F3_1.jpg F3_2.jpg

1. Apague la computadora Macintosh y la impresora.

2. Conecte la impresora a la red.


Configuración

Protocolo EtherTalk

1. Encienda la impresora.

2. Inicie la Mac.

B4400/4500/4550/4600 Guía del usuario

3. Seleccione System Environment setting (Config. del entorno del sistema>Networks (Redes).

4. Seleccione Views (Vistas)>Network port Setting (Config. del puerto de red) y verifique que Internal Ethern et está seleccionado.

5. Seleccione Views (Vistas) >Internal Ethernet. En la ficha AppleTalk, asegúrese que tiene seleccionado AppleTalk.

Instale el controlador de la impresora:

1. Inserte el CD-ROM del software en la unidad correspondiente de la Macintosh.

2. Abra la carpeta Driver (Controlador).

3. Haga doble clic en Installer de Mac OS X.

4. Entre el nombre del administrador y haga clic en OK.

5. Siga las instrucciones en pantalla.

Agregue la impresora:

1. En el disco duro seleccione la carpeta Applications (Aplicaciones)>Utilities (Utilidades) y haga doble clic en Printer Setting Utility (Utilidad de configuración de impresora). (Para Mac OS X 10.2 o anterior, seleccione Print Center (Centro de impresión).

2. Haga clic en Add (Agregar) (Agregue la impresora, para Mac OS X 10.1.5 o anterior).

3. Haga clic en Other Printers (Otras impresoras).

4. Seleccione AppleTalk.

5. Seleccione el nombre de la impresora y haga clic en Add

(Agregar).

6. Asegúrese de que el nombre de la impres ora aparece en Printer List (Lista de impresoras).

7. Cierre la utilidad Printer Setting (Config. de impresoras).

Protocolo TCP/IP

1. Encienda la impresora.

2. Inicie la Mac.

3. Seleccione System Environment (Entorno del

sistema>Network (Red).

4. Seleccione Views (Vistas)>Network port Setting (Config. del puerto de red) y verifique que Internal Ethern et está seleccionado.

B4400/4500/4550/4600 Guía del usuario

5. Seleccione Views (Vistas)>Internal Ethernet en la ficha TCP/IP. Entre la dirección IP, la máscara de subred, etc. y haga clic en Apply now (Aplicar ahora).

NOTA: Seleccione Refer to DHCP Server (Referirse al servidor DHCP) si la dirección de IP se obtiene automáticamente del servidor DHCP.

Configure la dirección IP, etc. en la impresora:

NOTA: Siga con Install the Printer Driver (Instalar el controlador de la impresora) si la dirección IP fue configurada en Windows o se obtuvo automáticamente.

1. Encienda la impresora.

2. Pulse el botón Menu varias veces hasta que aparezca el

mensaje NETWORK.

3. Pulse Item+ o Item- varias veces hasta que aparezca TCP/IP ENABLE (HABILITAR TCP/IP).

4. Pulse Select para establecer en TCP/ENABLE (TCP/ HABILITAR) (aparece un asterisco * a la derecha).

5. Pulse Item+ o Item- hasta que aparezca IP1/4.

6. Pulse Value+ o Value- para mostrar el valor del primer

dígito de la dirección IP.

7. Pulse Select para agregar * al valor.

8. Repita los pasos 3 a 5 para configurar IP 2/4 a IP 4/4,

Mask 1/4 a Mask 4/4 (Máscara de subred), y Gate 1/4 a Gate 4/4 (dirección Gateway).

9. Pulse Online.

Instale el controlador de la impresora:

1. Inserte el CD-ROM del software en la unidad correspondiente de la Macintosh.

2. Abra la carpeta Driver (Controlador).

3. Haga doble clic en Installer de Mac OS X.

4. Entre el nombre del administrador y haga clic en OK.

5. Siga las instrucciones en pantalla.

Agregue la impresora:

1. En el disco duro seleccione la carpeta Applications (Aplicaciones)>Utilities (Utilidades) y haga doble clic en Printer Setting Utility (Utilidad de configuración de

B4400/4500/4550/4600 Guía del usuario

impresora). (Para Mac OS X 10.2 o anterior, seleccione Print Center (Centro de impresión).

2. Haga clic en Add (Agregar) (Agregue la impresora, para Mac OS X 10.1.5 o anterior).

3. Haga clic en Other Printers (Otras impresoras).

4. Seleccione OKI TCP/IP.

5. Seleccione el nombre de la impresora y haga clic en Add

(Agregar).

6. Asegúrese de que el nombre de la impres ora aparece en Printer List (Lista de impresoras).

7. Cierre la utilidad Printer Setting (Config. de impresoras).

Protocolo Bonjour (Rendezvous)

1. Encienda la impresora.

2. Inicie la Mac.

3. Seleccione System Environment (Entorno del

sistema>Network (Red).

4. Seleccione Views (Vistas)>Network port Setting (Config. de puerto de red).

5. Seleccione Views (Vistas)>Network port Setting (Config. de puerto de red). (Debe tener Network Port instalado bajo Mac OS X 10.1.5 o anterior). Asegúrese de que tiene seleccionado Internal Ethernet.

Instale el controlador de la impresora:

1. Inserte el CD-ROM del software en la unidad correspondiente de la Macintosh.

2. Abra la carpeta Driver (Controlador).

3. Haga doble clic en Installer de Mac OS X.

4. Entre el nombre del administrador y haga clic en OK.

5. Siga las instrucciones en pantalla.

Agregue la impresora:

6. En el disco duro seleccione la carpeta Applications (Aplicaciones)>Utilities (Utilidades) y haga doble clic en Printer Setting Utility (Utilidad de configuración de impresora). (Para Mac OS X 10.2 o anterior, seleccione Print Center (Centro de impresión).

7. Haga clic en Add (Agregar) (Agregue la impresora, para Mac OS X 10.1.5 o anterior).

B4400/4500/4550/4600 Guía del usuario

8. Seleccione Rendezvous para Mac OS x 10.3 o anterior.

9. Seleccione el nombre de la impresora en Printer Types

(Tipo de impresoras) y seleccione el nombre de impresora que utilizará para Mac OS X 10.3 o anterior. Haga clic en Add (Agregar).

Un nombre de la impresora es “OKI B4500n” y los últimos seis dígitos de la dirección MAC.

10. Asegúrese de que el nombre de la impresora aparece en Printer List (Lista de impresoras).

11. Cierre la utilidad Printer Setting (Config. de impresoras).

B4400/4500/4550/4600 Guía del usuario

Configuración bajo Mac OS X con

conexión USB

Requisitos

Una computadora Macintosh con los sistemas operativos Rev

8.1 a 9.2.2 y Mac OSX. La impresora no viene con el cable.

Conexión de cables

La impresora no viene con un cable USB. Necesitará un cable USB 2.0.

1. Apague la computadora Macintosh y la impresora.

S M Printer State tab.jpg

2. Conecte el cable USB en el conector de interfaz USB (1)

de la impresora.

3. Conecte el otro extremo del c a ble en el conector USB de la computadora Macintosh.

Configuración

1. Encienda la impresora.

2. Inserte el CD en la unidad CD-ROM.

3. Haga clic en el icono de OKI CD-ROM.

B4400/4500/4550/4600 Guía del usuario

4. Abra la carpeta Driver (Controlador).

5. Haga doble clic en Installer para Mac OS X en la carpeta

Driver (Controlador).

6. Entre el nombre del administrador y haga clic en OK.

7. Siga las instrucciones en pantalla.

Configuración con la utilidad Printer Setting (Config. de impresoras)

8. Seleccione Applications (Aplicaciones) en la carpeta Utilities del disco duro, y haga doble clic en Printer Setting Utility (Utilidad de config. de impresoras) (haga doble clic en Printer Center (Centro de impresoras) en la carpeta Utilities (Utilidades) en Applications (Aplicaciones) bajo Mac OS x 10.2 o anterior).

9. Haga clic en Add (Agregar) (Add the printer (Agregar la impresora) bajo Mac OSx 10.2 o anterior)

10. Haga clic Add (Agregar) en la pantalla No available Printer (No hay impresora disponible) cuando se agrega una nueva impresora.

11. Cuando aparezca el nombre de la impresora, selecciónela y haga clic en Delete (Borrar).

12. Haga clic en Other Printers (Otras impresoras).

13. Seleccione OKI USB. Seleccione USB para Mac OS 10.1.5

o anterior.

14. Seleccione Oki Data USB Printer (Impresora Oki Data USB) bajo Types (Tipos).

15. Verifique que el nombre de la impresora aparece en Printer List (Lista de impresoras) y cierre la utilidad Printer Setting (Config. de impresoras).

B4400/4500/4550/4600 Guía del usuario

Recomendaciones sobre el papel

Para información sobre el tipo de medio que puede utilizar con su impresora, las bandejas de entrada y el modo de salida del papel, lea la sección “Información sobre papel y bandejas” en el capítulo “Especificaciones”.

Tipos de papel y sobres

Recomendamos lo siguiente al hacer su selección del papel y sobres que utiliza con la imp r es ora :

• El papel y los sobres deben ser almacenados horizontalmente, lejos de la humedad, luz del sol y fuentes de calor.

• Utilice papel con un acabado liso como el papel para fotocopias o láser con un valor límite de Sheffield (homogeneidad de la superficie) de 250 o menos. Si tiene dudas, consulte con su suplidor de papel.

• Utilice sobres diseñados para impresoras tipo láser.

• El uso de papel muy acanillado o texturado incide

seriamente sobre la vida útil del cilindro de imagen.

• No utilice papel demasiado liso o brillante.

• No utilice papel membrete con demasiado relieve.

• Evite la imprimir por ambos lados y alimentar el papel

dos veces en la impreso ra.

• Evite el uso de papel con perforaciones, recortes y bordes disparejos.

• No utilice sobres con ventanas o con presillas metálicas.

• No utilice sobres con solapas autoadhesivas.

• Evite el uso de sobres dañados o ondulados.

Transparencias y etiquetas adhesivas

El fabricante de esta impresora recomienda las siguientes normas para seleccionar transparencias y etiquetas adhesivas:

• Siempre utilice la alimentación manual.

• Siempre utilice la salida posterior.

• El medio debe estar diseñado para usarse en impresoras

láser o fotocopiadoras y debe ser capaz de soportar una temperatura de 200°C (390°F) por 0,1 seg.

B4400/4500/4550/4600 Guía del usuario

• No utilice un medio diseñado para usarse en impresoras láser y fotocopiadoras a color.

• Las etiquetas deben cubrir completamente la hoja de soporte.

• La superficie de la hoja de soporte o el adhesivo no debe estar expuesta a ninguna parte de la impresora.

Instalación del papel

NOTA: Si está agregando más papel a la bandeja de papel, se

recomienda que coloque el papel nuevo debajo del papel viejo. De esta manera se alimenta el papel más viejo primero y se evita que el papel se atasque.

1. Retire la bandeja de papel de la parte inferior de la impresora y coloque papel normal en la bandeja; no coloque papel por encima de las guías en forma de flecha que aparecen en las guías de papel (1).


NOTA: Coloque el papel membrete cara abajo con el membrete en dirección de la parte delantera de la bandeja de papel.

NOTA: Si está colocando papel tamaño oficio, abra el extensor de la bandeja de papel ubicado en la parte posterior de la bandeja.

B4400/4500/4550/4600 Guía del usuario

2. Ajuste el extensor de papel 2) posterior de acuerdo al tamaño de papel, sujetando las orejetas 3), inclinándolas y deslizando el extensor hacia atrás o hacia adelante, según sea necesario.

3. Ajuste las guías de papel 1). Es importante que las guías de papel estén colocadas correctamente para evitar que el papel no entre inclinado durante el proceso de impresión. El papel se puede atascar si estos ajustes no se realizan correctamente.

4. Vuelva a colocar la bandeja en la impresora. El indicador de nivel de papel 4) sirve de indicador visual de cuanto papel queda en la bandeja.

NOTA: Si tiene la segunda bandeja de papel opcional (Bandeja 2) y está imprimiendo desde la primera bandeja superior (Bandeja 1), puede sacar la segunda bandeja inferior para colocar más papel. Sin embargo, si está imprimiendo con la segunda bandeja inferior, no saque la primera bandeja superior porque el papel se atasca en la impresora.

Impresión cara arriba y cara abajo

Para la impresión cara abajo, asegúrese de que la bandeja de salida de papel posterior está cerrada (el papel sale por la parte superior de la impresora). La bandeja de salida en la parte superior apila las páginas impresas cara abajo y tiene una capacidad de 150 hojas de papel de 20 lb. Las páginas impresas en el orden de lectura (página 1 primero) son colocadas en el orden de lectura (última página encima, cara abajo).

Para la impresión cara arriba, asegúrese de que la bandeja de salida de papel posterior para impresión cara arriba está abierta y que la guía de papel esté extendida si es necesario. En esta situación el papel saldrá por esta vía, cualquiera sea la configuración del controlador. El papel es apilado en el orden inverso y la capacidad de la bandeja es de 50 hojas de papel de 20 lb.

Siempre utilice esta bandeja y la bandeja de alimentación manual para papel pesado para evitar los atascos de papel.

B4400/4500/4550/4600 Guía del usuario

Secuencia de alimentación automática

Asegúrese de que la función Autotray (Bandeja automática) está colocada en ON (Encendido, valor predeterminado) cuando tiene instalada una o ambas bandejas de alimentación opcionales. De esta manera, si se acaba el papel de una bandeja, la impresora automáticamente alimenta papel en el siguiente orden: Bandeja 1, Bandeja 2 (si está instalada), siempre y cuando las bandejas contengan tipos de medio idénticos.

Cómo imprimir sobres

1. Saque la bandeja posterior de salida de papel (1) hasta

que calce y retire la guía de papel (2).


2. Hale hacia abajo la bandeja de alimentación manual (3) y

ajuste las guías de papel de acuerdo al ancho del sobre.

3. Inserte el sobre con la solapa hacia abajo y a la izquierda hasta que sienta que la impresora lo sujeta.

4. Indique el tamaño del sobre y coloque la orientación en apaisado en su software, luego proceda a imprimir.

Papel grueso o cartulina

El recorrido normal desde la bandeja de papel principal a la pila de salida superior requiere dos vueltas en U completas. Por esta razón a veces el papel muy grueso o la cartulina se atasca o se alimenta incorrectamente.

Utilice la bandeja (multiuso) de alimentación manual para alimentar este tipo de papel y la salida de papel posterior para expulsar el impreso. Con esta selección el papel tiene un recorrido casi recto y por ello resulta el más adecuado para este tipo de medio.

B4400/4500/4550/4600 Guía del usuario

Alimentación de papel, tamaño y configuración

del medio

El proceso utilizado para fijar la imagen impresa en el papel requiere una combinación de presión y calor. Si se produce demasiado calor el papel de gramaje ligero se arruga o ondula y las transparencias muestran estrías. Si el calor es insuficiente la imagen no se fija completamente en el papel de gran gramaje.

NOTA: Aunque las propiedades del tipo de medio pueden indicarse en el controlador de la impresora para trabajos de impresión particulares, cuando coloca el medio en la bandeja se recomienda que configure manualmente la impresora para que concuerde con el medio, según se describe más adelante.

B4400

La calidad de impresión de diferentes tipos de papel se puede ajustar cambiando el tipo de medio de la forma siguiente:

1. Abra Status Monitor.

2. Haga clic en la ficha [Printer Setup] (Config. de

impresora) – botón [Printer Menu] (Menú de la impresora) – ficha [Paper] (Papel) – botón [Cleaning] (Limpieza). Haga clic en el botón pertinente de la bandeja que va a utilizar. Ajuste el tipo de medio de acuerdo a la configuración adecuada y si es necesario, ajuste el tamaño de papel.

3. Haga clic en el botón [Apply] (Aplicar), luego en el botón [Close] (Cerrar) y luego en el botón [OK] para configurar la impresora de acuerdo al tipo de medio y calidad de impresión.

Cómo imprimir transparencias

Cuando imprime sobre transparencias, se debe utilizar la alimentación manual y se debe cambiar el tipo de medio a transparencias de la manera siguiente

La impresora puede sufrir daños si se utiliza la configuración equivocada cuando imprime transparencias.

1. Abra el alimentador manual de la impresora y coloque la transparencia cara arriba entre las guías de papel.

2. Ajuste las guías de papel de acuerdo al ancho de la transparencia.

B4400/4500/4550/4600 Guía del usuario

3. Abra Status Monitor.

4. Haga clic en la ficha [Printer Setup] (Config. de

impresora) – botón [Printer Menu] (Menú de la impresora) – ficha [Paper] (P apel) – botón [Manual Feed] (Alimentación manual). Ajuste el tipo de medio a Transparencia y el tamaño de papel al tamaño de papel que va a utilizar.

5. Haga clic en los botones [Apply] (Aplicar), [Close] (Cerrar) y [OK] para configurar la impresora para imprimir transparencias.

NOTA: Recuerde que debe reconfigurar la impresora para imprimir en papel normal después que termine de imprimir las transparencias.

B4400/4500/4550/4600 Guía del usuario

B4500, B4550, B4600

Con el panel de control de la impresora, puede seleccionar:

• el papel que va a utilizar

• el tamaño del papel que va a utilizar

• el gramaje del papel (grosor)

• el tipo de papel

NOTA:

1. Si las configuraciones de la impresora son diferentes a las que

tiene seleccionada en su computadora, la impresora no imprime y el panel LCD muestra un mensaje de error.

2. Las siguientes configuraciones son solo guías. Algunas aplicaciones requieren que la selección de alimentación de papel, tamaño y ajustes del tipo de medio se realicen dentro de la aplicación (configuración de la página).

3. Aunque las propiedades del tipo de medio pueden indicarse en el controlador de la impresora para trabajos de impresión particulares, cuando coloca el medio en la bandeja se recomienda que configure manualmente la impresora para que concuerde con el medio, según se describe más adelante.

Selección de la alimentación de papel

Las configuraciones de alimentación de papel, tamaño, peso y tipo de medio pueden ser ajustadas manualmente utilizando el panel de control de la forma siguiente.

1. Presione el botón Online para colocar la impresor a fuer a de línea.

2. Presione el botón Menu varias veces hasta que aparezc a el mensaje PRINT MENU (MENU IMPRIMIR), luego presione el botón Select.

3. Presione el botón Item varias veces hasta que aparezca la alimentación de papel deseada.

4. Presione el botón Select. Aparece el signo de suma (+) al lado de la alimentación de papel seleccionada.

NOTA: Cuando AUTO TRAY SWITCH (CAMBIO DE BANDEJA AUTOMATICO) está colocado en ON (ENCENDIDO ) y más de una bandeja de papel está instalada, la alimentación de papel cambia automáticamente a la siguiente bandeja de papel disponible, de manera que la impresión no se ve interrumpida.

B4400/4500/4550/4600 Guía del usuario

Tamaño del papel

Indique el tamaño de papel de la forma siguiente.

NOTA:

1. Cuando utiliza bandejas de papel, los tamaños de papel son

reconocidos automáticamente cuando el valo r predeterminado, CASSETTE SIZE (TAMAÑO BANDEJA), está seleccionado. El tamaño del papel solo tiene que ser ajustado cua ndo utiliza un tamaño personalizado.

2. Cuando utiliza la bandeja de alimentación manual tiene que seleccionar el tamaño de papel.

1. Presione el botón Online para colocar la impresora fuera de línea.

2. Presione el botón Menu v arias veces hasta que aparezca el mensaje PRINT MENU (MENU DE IMPRESIÓN), luego presione el botón Select.

3. Presione el botón Item (+) o (–) varias veces hasta que aparezca EDIT SIZE (CONFIG. TAMAÑO).

4. Presione el botón Value (+) o (–) varias veces hasta que aparezca el tamaño de papel deseado, luego presione el botón Select. Aparece el signo de suma (+) al lado del tamaño de papel seleccionado.

5. Presione el botón Online para colocar la impresora en línea.

6. Seleccione las configuraciones de papel necesarias en el controlador de la impresora antes de imprimir el archivo.

Especificar el tipo y gramaje del medio

Puede indicar el gramaje del medio en el menú Printer (Impresoras) bajo [Media Weight (Gramaje del medio)] con el Panel del operador (B4500, B4550, B4600). También puede indicar los valores en el controlador de la impresora.

NOTA: Los valores que indica en el controlador de la impresora tienen precedencia sobre los valores indicados en el panel del operador.

B4400/4500/4550/4600 Guía del usuario

Esta tabla indica los valores de configuración del tipo y gramaje del medio.

Tipos de medios

Gramaje Panel del operador/

Controlador de la impresora

Papel normal Resma de gramaje 16-19 lb.

55-64kg (64-74kg/m Resma de gramaje 18-19 lb. 55-64kg (64-74g/m Resma de gramaje 20-23 lb. 65-75kg (75-104g/m Resma de gramaje 24-27 lb. 76-89kg (88-104g/m

desde el alimentador multiuso, sólo salida posterior)

Resma de gramaje 28-32 lb. 90-103 kg (105-120g/m

Postcard (Tarjetas)

Label (Etiquetas) LABELS [ETIQUETAS] Transparency (Transparencia)

(Alimentar desde el alimentador multiuso, sólo salida posterior)

)

(alimentar

LIGHT [LIGERO]

MEDIUM LIGHT

[MEDIO LIGERO]

MEDIUM [MEDIO]

MEDIUM HEAVY

[MEDIO PESADO]

HEAVY [PESADO]

TRANSPARENCY

[TRANSPARENCIA]

¡CUIDADO! Si no configura el tipo de medio y gramaje correctamente, la calidad de impresión se deteriora y el rodillo del fusor puede dañarse.

Configure el tipo de medio y gramaje de la manera siguiente:

1. Presione el botón Online para colocar la impresora fuera de línea.

2. Presione el botón Menu hasta que aparezca el mensaje MEDIA MENU, luego presione el botón Select.

3. Pulse el botón Item (+) o (–) hasta que aparezca MEDIA TYPE (Tipo de medio) o MEDIA WEIGHT (Gramaje del medio) para la bandeja indicada.

4. Presione el botón Value (+) o (–) hasta que aparezca el tipo de papel o gramaje deseado, luego presione el botón Select. Aparece el signo de suma (+) al lado del tipo de papel o gramaje seleccionado.

5. Presione el botón Online para colocar la impresora en línea.

Seleccione las configuraciones de papel necesarias en el controlador de la impresora antes de imprimir el archivo.

B4400/4500/4550/4600 Guía del usuario

Interfaces

La impresora cuenta con una selección de interfaces de datos:

1. Paralela –Para una conexión directa a la computadora. Este puerto necesita un cable paralelo bidireccional (en conformidad con IEEE 1384).

2. USB – Para una conexión a la computadora con el sistema operativo Windows 98 o superior (no es compatible con el sistema Windows 98 que fue actualizado desde el sistema Windows 95) o Macintosh. Este puerto requiere un cable compatible con USB versión 2.0 o superior.

3. No se puede garantizar el funcionamiento de la impresora si un dispositivo compatible con USB está actualmente conectado con otros equipos compatibles con USB.

4. Cuando conecta varias impresoras del mismo tipo, las mismas se indican como *****, ***** (2), ***** (3), etc. Estos números dependen del orden como conecta o el orden como enciende las impresoras.

5. Serial – para una conexión directa a un dispositivo que utiliza la impresión en serie (disponible como una opción B4500, B4550, B4600). Nota: no puede utilizarse con la tarjeta Ethernet.

6. Ethernet – Para una conexión de red por cable; estándar en los modeles de red. (disponible como una opción en modelos que no traen la tarjeta de red incorporada)

7. Si conecta la impresora directamente a una computadora autónoma, proceda de acuerdo al capítulo “Controladores de la impresora.”

Si su impresora va a ser instalada como una impresora de redes, favor referirse a la sección pertinente en la Guía del usuario bajo el tema de tarjeta de interfaz de redes para obtener mayor información sobre cómo configurar la conexión en redes, antes de instalar los controladores de la impresora.

NOTA: Se requiere el permiso del Administrador para realizar la instalación de una conexión de redes.

B4400/4500/4550/4600 Guía del usuario

Controladores de la impresora

Este capítulo explica como instalar el controlador de la impresora en dos sistemas operativos –Windows y Macintosh.

Todos los controladores de la impresora se encuentran en el CD-ROM con los controladores. Favor referirse al archivo Readme (Léame) que se encuentra en ese CD para obtener la información más reciente sobre la instalación de los controladores de la impresora.

NOTA: Para información respecto a una instalación en redes, refiérase a la Guía de red del usuario que se encuentra en el CD-ROM que vino con su impresora. Haga clic en los botones de la Guía de red del usuario/documentación en Menu Installer.

NOTA: Para las instrucciones detalladas, favor referirse a la Guía de instalación de software que vino con su impresora.

Sistemas operativos Windows

Instale el controlador de la impresora con Menu Installer que viene en el CD-ROM que vino con su impresora.

1. Inserte el CD con los controladores que vino con su impresora en la unidad CDROM. El CD se ejecuta automáticamente. (Si no se auto ejecuta, haga clic en Inicio – Ejecutar – Examinar. Busque su unidad CD-ROM y haga doble clic en Install.exe, luego haga clic en OK.

2. Seleccione su idioma.

3. Seleccione el modelo de su impresora.

4. Acepte el Contrato de licencia.

5. Aparece la ventana de bienvenida.

6. Haga clic en Install Driver (Instalar controlador) ( B4400:

Install Driver (Instalar controldor y Status Monitor).

7. Siga las instrucciones en pantalla para completar la instalación del controlador de la impresora.

Opciones instaladas

Es posible que algunas opciones ya están instaladas en su impresora. Verifique que las opciones instaladas aparezcan habilitadas en el Mapa de menú (Ver “Confirmación de configuraciones actuales” en “Panel del Operador”.)

B4400/4500/4550/4600 Guía del usuario

Asegúrese de que las opciones estén configuradas en el o los controladores de la impresora haciendo los ajustes necesarios en la ficha Device Options (Opciones de dispositivo) (emulación PCL) y/o en la ficha Device Settings (Configuraciones del dispositivo) (emulación PS) descrita en el capítulo “Funcionamiento.”

Macintosh

Instale el controlador

1. Encienda la impresora, luego encienda la computadora.

2. Inserte el CD con los controladores que vino con su

impresora en la unidad CD-ROM.

3. Haga-doble clic en el icono del CD que aparece en su escritorio.

4. Abra la carpeta MAC (OSX o OS9).

5. Haga doble clic en un idioma.

6. Haga doble-clic en el icono de OKI Mac Installer del

modelo de su impresora. Se abre Installer y el controlador está seleccionado.

7. Seleccione las utilidades que desea instalar. Haga clic en Install (Instalar).

Agregar la impresora

1. Abra Print Center (Center de impresión) o la util idad Print

Setup (Config. de impresión). Haga clic en Add (Agregar).

2. Haga clic en More Printers (Más impresoras).

3. Seleccione OKI USB, OKI TCP/IP, o Rendezvous/Bonjour

del menú desplegable.

4. Si utiliza la interfaz USB, seleccione OKI USB e ignore el paso 5.

5. Entre la dirección IP de la impresora.

6. Seleccione el modelo de su impresora. Haga clic en Add

(Agregar).

7. Cierre Print Center (Centro de impresión).

B4400/4500/4550/4600 Guía del usuario

Funcionamiento

Este capítulo contiene amplia información de cómo funciona su impresora bajo los sistemas operativos Windows y Macintosh. Bajo Windows, la emulación PCL está disponible para los modelos de impresora B4400, B4500, B4550 y B4600. PS es una opción disponible en los modelos B4500, B4550 y B4600.

Configuración de la impresora bajo Windows

NOTA: Las ilustraciones en la guía se refieren a las

emulaciones PCL y PS bajo Windows 2000 –las ventanas de los otros sistemas operativos pueden ser ligeramente diferentes pero las indicaciones son las mismas.

Los menús controlados bajo el Panel del operador o Status Monitor (descritos en el capítulo “Paneles del operador”) permiten acceso a varias opciones.

Además, el controlador de la impresora de Windows contiene configuraciones para varios de estos ítems. Cuando imprime documentos bajo Windows y las opciones disponibles en el controlador de la impresora son igual a las opciones del Panel del operador y de Status Monitor, los valores indicados en el controlador de la impresora de Windows tienen precedencia sobre los valores indicados en el Panel del operador y Status Monitor.

Preferencias de impresión en las aplicaciones

Windows

Cuando va a imprimir un documento desde una aplicación Windows, aparece de cuadro de diálogo Imprimir. Este diálogo generalmente indica el nombre de la impresora que va a utilizar para imprimir el documento. Al lado del nombre de la impresora aparece el botón Properties (Propiedades).

Cuando hace clic en Properties (Propiedades) aparece una nueva ventana que contiene una lista corta de las configuraciones disponibles del controlador entre las cuales puede escoger para imprimir su documento. Las configuraciones disponibles dentro de la aplicación son las únicas que necesitará cambiar para aplicaciones o documentos específicos. Los cambios que haga aquí solo tienen vigencia mientras la aplicación está abierta.

Emulación PCL Las fichas disponibles son Setup (Configuración), la ficha Job

Options (Opciones de tarea) y la ficha Image (Imagen).

B4400/4500/4550/4600 Guía del usuario

Ficha Setup (Configuración)


1. El tamaño del papel debe ser el mismo que el tamaño de la página de su documento (a menos que desee utilizar una escala de tamaño diferente), y también debe ser del mismo tamaño del papel que va a colocar en la impresora.

2. Puede seleccionar el origen del papel que puede ser la Bandeja 1 (la bandeja de papel estándar), Alimentación manual, o Bandeja 2 (si tiene instalada la segunda bandeja opcional). También puede hacer clic en el lugar apropiado de la pantalla gráfica para seleccionar la bandeja deseada.

3. Si selecciona “manual”, el cuadro de selección Weight (Gramaje) se hace visible. Puede aceptar el valor Printer Setting (Configuración de impresora) o hacer otra selección.

4. Se puede seleccionar de varias opciones de acabado, por ejemplo, acabado normal de una hoja por página o N-up (donde N puede ser 2 ó 4) para imprimir más de una página en escala reducida en una sola hoja de papel.

5. Puede hacer cambios a los valores en preferencias de impresión y guardarlos como un grupo para así poder utilizar los mismos valor es cuando v aya a imprimir otro documento similar.

6. Con hacer clic en un solo botón en la pantalla puede restaurar los valores predeterminados.

B4400/4500/4550/4600 Guía del usuario

Ficha Job Option [Opción de trabajo]


1. La resolución de la hoja impresa puede ser configurada de la siguiente forma.

• La configuració n de calidad tiene la resolución más alta de

600 x 1200 ppp. Esta opción utiliza la mayor parte de l a memoria de la impresora y la impresión es la más lenta.

• La configuración normal tiene una resolución de 600 x

600 ppp y es la indicada para la mayoría de las tareas.

• La configuración rápida imprime 300 x 300 ppp y es

adecuada para imprimir borr ador es donde la calidad no es de importancia.

2. La orientación del papel puede configurarse en Retrato (Vertical) o Pais aje (horizontal) o P aisaje gir ada 180 gr ados.

3. Puede imprimir texto como una marca de agua en el fondo de la página principal. Esto es útil para marcar un documento como borrador, confidencial, etc.

4. En modo Raster (mapa de bits) el procesamiento de la página lo realiza la computadora en vez de la impresora, de manera que utiliza menos recursos de la impresora, pero el tamaño del archivo puede ser voluminoso. En modo Vector, los archivos son más pequeños de manera que su transmisión a través de la red, por ejemplo, puede ser más rápida. Estos efectos son más pronunciados en la impresión de gráficos que en la impresión de textos.

B4400/4500/4550/4600 Guía del usuario

5. Puede indicar un valor para ahorrar tóner para ciertos trabajos de impresión.

6. Puede imprimir hasta 999 copias consecutivamente, pero tendrá que cargar papel en la bandeja varias veces para imprimir todas estas copias.

7. Puede cambiar la escala de las páginas a imprimir para que quepan en papel más pequeño o más grande.

8. Con hacer clic en un solo botón en la pantalla puede restaurar los valores predeterminados.

Ficha Image (Imagen)


1. La interpolación produce una escala de grises intermedia por medio de la combinación de los puntos usados durante la impresión. La selección de la configuración determina el grado de detalle que contendrá la imagen gráfica impresa. Si selecciona Mesh, se utiliza una pantalla de puntos para la interpolación y si selecciona Line Art, se utiliza una matriz de líneas para la interpolación.

2. Seleccione la textura de interpolación indicando el tamaño de los puntos utilizados en la pantalla de tonos medios.

3. Active este control para imprimir efectos de escala gris en negro sin interpolación.

4. Puede ajustar manualmente la luminosidad (entre más alto, más claro) y el contraste (entre más alto, mayor contraste) del impreso.

B4400/4500/4550/4600 Guía del usuario

Emulación PS

Para los modelos B4500, B4550 y B4600 con la opción PostScript 3 instalada.

Las fichas disponibles son Layout (Distribución), Paper/Quality (Papel/Calidad) y Job Options (Opciones de tarea).

Ficha Layout (Distribución)

pslayout1.

1. La orientación del papel puede configurarse en Retrato (Vertical) o Paisaje (horizontal) o Paisaje girada 180 grados.

2. Se pueden imprimir las páginas empezando por la primera o por la última página del documento.

3. Indique el número de páginas que desea imprimir en una sola hoja.

B4400/4500/4550/4600 Guía del usuario

4. Haga clic en el botón Advanced (Avanzado) para configurar otras opciones según se indica a continuación:


1. Seleccione el tamaño del papel impreso.

2. Puede sustituir TrueType Font con otra fuente.

3. Puede seleccionar otras opciones para el documento,

incluyendo PostScript y otras opciones de la impresora.

B4400/4500/4550/4600 Guía del usuario

Ficha Paper/Quality (Papel/Calidad)


Puede indicar el origen del papel o d e jar l a se lec c i ón automática y si utiliza el botón Advanced (Avanzado) tendrá acceso a las mismas opciones descritas anteriormente en la ficha Layout (Distribución).

Ficha Job Option (Opción de trabajo)


B4400/4500/4550/4600 Guía del usuario

1. La resolución de la hoja impresa puede ser configurada de la siguiente forma.

• La configuración más alta, Fine (Fina), tiene la

resolución más alta de 600 x 1200 ppp. Esta opción utiliza la mayor parte de la memoria de la impresora y la impresión es la más lenta.

• La configuración Normal tiene una resolución de 600 x

600 ppp y es la indicada para la mayoría de los trabajos.

• La configuración Fast (Rápida) imprime 300 x 300 ppp

y es adecuada para imprimir borradores donde la calidad no es de importancia.

2. Puede imprimir texto como una marca de agua en el fondo de la página principal. E st o es útil para marcar un documento como borrador, confidencial, etc.

3. Puede indicar un valor para ahorrar tóner para ciertos trabajos de impresión.

4. Puede imprimir hasta 999 copias consecutivamente, pero tendrá que cargar papel en la bandeja varias veces pa ra imprimir todas estas copias.

5. Puede cambiar la escala de las páginas a imprimir para que quepan en papel más pequeño o más grande.

6. Si hace clic en el botón Advanced (Avanzado) puede imprimir un reflejo de la imagen o un negativo.

7. Con hacer clic en un solo botón en la pantalla puede restaurar los valores predeterminados.

Configuración con el Panel de Control de Windows

Cuando abre la ventana con las propiedades del controlador directamente desde Windows, en lugar del programa de aplicación, tendrá acceso a una gama más amplia de configuraciones. Los cambios realizados en esta ventana generalmente afectan todos los documentos que imprime con las aplicaciones de Windows y se conservan de una sesión Windows a otra.

Emulación PCL

Las fichas principales son General, Advanced (Avanzado) y Device Options (Opciones de dispositivo).

B4400/4500/4550/4600 Guía del usuario

Ficha General


1. Aquí encontrará las características principales de su impresora, incluyendo elementos opcionales.

2. Con este botón se abren las mismas ventanas descritas anteriormente y las opciones pueden ser configuradas utilizando las aplicaciones. Sin embargo, si los cambios los hace en esta ventana, los nuevos valores se convierten en la configuración predeterminada para todas las aplicaciones Windows.

3. Con este botón puede imprimir una página de prueba para verificar el funcionamiento de la impresora.

NOTA: Las características anteriores son parte del sistema operativo Windows 2000 y pueden variar en otros sistemas operativos.

B4400/4500/4550/4600 Guía del usuario

Ficha Advanced (Avanzado)


1. Aquí puede indicar las horas del día cuando la impresor a estará disponible para imprimir.

2. Indica la prioridad actual, de 1 (más baja) a 99 (más alta). Los documentos se imprimen de acuerdo a la prioridad indicada.

3. Indica si los documentos deben ser colocados en la cola de impresión (almacenados en un archivo de impresión especial) antes de imprimirlos. El documento se imprime en el fondo, de manera que puede utilizar su aplicación más rápidamente. Las opciones son las siguientes:

Indica que la impresión no debe comenzar hasta que la última página ha sido colocada en la cola de impresión. Si su programa de aplicación necesita mucho tiempo de procesamiento durante la impresión y como resultado el trabajo de impresión se detiene por un momento, la impresora puede asumir equivocadamente que el trabajo de imprimir ha finalizado. Si selecciona esta opción puede evitar la situación anterior, pero la impresión tomará más tiempo ya que empezará a imprimir más tarde.

Esta selección es la opuesta a la anterior. La impresión comienza tan pronto el documento es enviado a la cola de espera.

B4400/4500/4550/4600 Guía del usuario

4. Esta opción indica que el documento no debe ser puesto en cola sino que se debe imprimir inmediatamente. Esto significa generalmente que su aplicación no estará disponible hasta que el trabajo de impresión finalice. Esta opción utiliza menos espacio del disco de su computadora ya que no tiene que crear un archivo par a la co la de espera.

5. La cola de impresión verifica la configuración del documento y la compara con la configuración de la impresora antes de imprimir el documento. Si éstas no concuerdan, el documento se guarda en la cola de impresión y no se imprime hasta que hace los ajustes necesarios a la configuración de la impresora y reinicia la impresión del documento en la cola de impresión. Los documentos que tienen problemas de concordancia no interfieren con la impresión de documentos libres de estos problemas.

6. Indica que la cola debe darle prioridad a la impresión de documentos que han sido colocados con éxito en la cola de espera, aún cuando dichos documentos tienen un nivel de prioridad menor que los documentos que todavía están en proceso de colocación en la cola de espera. Si no ha finalizado la colocación en cola de espera de ningún documento, la cola selecciona los documentos con mayor cola que los documentos con una cola menor. Utilice esta opción si desea optimizar la eficiencia de la impresora. Cuando esta opción esta deshabilitada, la cola selecciona los documentos de acuerdo a los niveles de prioridad.

7. Sirve para indicar que la cola no debe eliminar documentos después de su impresión. De esta manera es posible volver a mandar el documento a la impresora desde la cola de impresión para imprimirlo en vez de enviarlo desde la aplicación. Si utiliza esta opción con frecuencia necesitará mucho espacio en el disco duro de su computadora.

8. Dependiendo de su impresora, indica si ciertas funciones avanzadas están disponibles, como número de páginas por hoja. Para la impresión normal mantenga esta opción habilitada. Si se produce un problema de compatibilidad, deshabilite esta función. Sin embargo, estas opciones avanzadas puede que ya no estén disponibles, a pesar que el hardware apoya estas funciones.

B4400/4500/4550/4600 Guía del usuario

9. Este botón le permite acceso a las mismas ventanas de configuración que están disponibles cuando imprime desde sus aplicaciones. Los cambios que hace en el Panel de Control de Windows se convierten en los valores predeterminados de Windows.

10. Puede crear y especificar una página de separ ación que se imprime entre las tareas de impresión. Esto es muy útil cuando la impresora es compartida para que los usuarios puedan encontrar sus documentos en la pila de salida.

NOTA: Las características anteriores son parte del sistema operativo Windows 2000 y pueden variar en otros sistemas operativos.

Ficha Device Options (Opciones del dispositivo)


En esta ventana puede seleccionar cuales actualizaciones opcionales están instaladas en su impresora. Ver el capítulo “Instalación de accesorios opcionales.”

B4400/4500/4550/4600 Guía del usuario

100

Oki b4400, b4500, b4550, b4600 User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Información sobre los Derechos de autor

Contenido

Notas, precauciones y advertencias

Introducción

Acerca de este manual

Uso en línea

Impresión de páginas

Abreviaciones utilizadas

Componentes de la impresora

Instalación

Ambiente operacional

Desembalaje

Prepare el cilindro de imagen

Instalación del cartucho de tóner

Colocación del papel

Instalación de accesorios opcionales

Segunda bandeja de papel

Windows

Macintosh

Alimentador multiuso

Conecte el cable de conexión.

Windows

Macintosh

Paneles del operador

B4400

Panel del operador

Indicadores LED

LED de encendido (verde)

Botón Online

B4400 Status Monitor

Utilización de Status Monitor

Ficha Printer Setup (Config. de la impresora)

Configuration Menu (Menú de configuración)

Ficha Preferences (Preferencias)

Funciones del menú

Impresión de las configuraciones del menú

Desde el Panel del operador

Desde Status Monitor

B4500, B4550, B4600

Panel del operador

Elementos del panel

Cómo utilizar el menú de la impresora

Funciones del menú

Menú de información

Menú de impresión

Menú de medios de impresión

Menú de configuración del sistema

Emulación PCL

Emulación PPR

Emulación FX

Menú de interfaz paralela

Menú RS232C

Menú USB

Menú Red

Menú de memoria

Menú de ajuste del sistema

Menú de mantenimiento

Menú de consumo

Impresión de las configuraciones del menú

Modelos B4500, B4550, B4600

Modelo B4400

Modelo B4400

Modelos B4500, B4550, B4600

Requisitos:

Verificación de la dirección Ethernet

B4500/4550/4600

B4400

Conexión de cables

Secuencia de configuración

Configuración bajo Windows

Habilitar los accesorios de la impresora

Desinstalación del controlador de la impresora.

Requisitos

Conexión de cables

Habilitar los accesorios de la impresora

Requisitos
