ODYS Multi Pocket TV 350

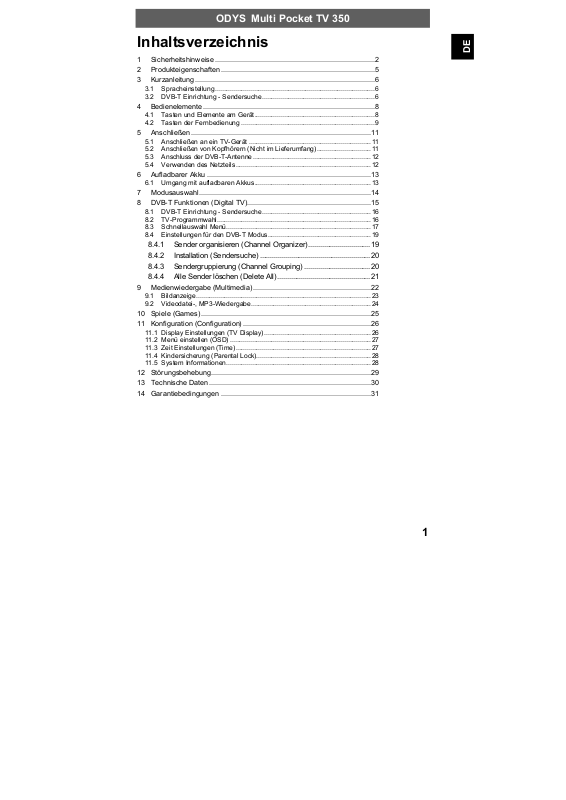

Inhaltsverzeichnis
1 Sicherheitshinweise ................................................................................2
2 Produkteigenschaften .............................................................................5
3 Kurzanleitung.......................................................................................... 6
3.1 Spracheinstellung..................................................................................... 6
3.2 DVB-T Einrichtung - Sendersuche............................................................6
4 Bedienelemente...................................................................................... 8
4.1 Tasten und Elemente am Gerät................................................................8
4.2 Tasten der Fernbedienung .......................................................................9
5 Anschließen ..........................................................................................11
5.1 Anschließen an ein TV-Gerät .................................................................11
5.2 Anschließen von Kopfhörern (Nicht im Lieferumfang).............................11
5.3 Anschluss der DVB-T-Antenne...............................................................12
5.4 Verwenden des Netzteils........................................................................12
6 Aufladbarer Akku ..................................................................................13
6.1 Umgang mit aufladbaren Akkus..............................................................13
7 Modusauswahl...................................................................................... 14
8 DVB-T Funktionen (Digital TV)..............................................................15
8.1 DVB-T Einrichtung - Sendersuche..........................................................16
8.2 TV-Programmwahl..................................................................................16
8.3 Schnellauswahl Menü.............................................................................17
8.4 Einstellungen für den DVB-T Modus.......................................................19
8.4.1 Sender organisieren (Channel Organizer)................................ 19
8.4.2 Installation (Sendersuche) ......................................................... 20
8.4.3 Sendergruppierung (Channel Grouping) ..................................20
8.4.4 Alle Sender löschen (Delete All)................................................21
9 Medienwiedergabe (Multimedia)...........................................................22
9.1 Bildanzeige.............................................................................................23
9.2 Videodatei-, MP3-Wiedergabe................................................................24
10 Spiele (Games).....................................................................................25
11 Konfiguration (Configuration) ................................................................26
11.1 Display Einstellungen (TV Display).........................................................26
11.2 Menü einstellen (OSD) ...........................................................................27
11.3 Zeit Einstellungen (Time)........................................................................27
11.4 Kindersicherung (Parental Lock).............................................................28
11.5 System Informationen.............................................................................28
12 Störungsbehebung................................................................................29
13 Technische Daten.................................................................................30
14 Garantiebedingungen ...........................................................................31
DE
1
ODYS Multi Pocket TV 350
DE
1 Sicherheitshinweise
Danke, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie die
Anleitung sorgfältig durch und beachten Sie alle Sicherheits- und
Bedienungshinweise. Bewahren Sie die Anleitung zum späteren Nachschlagen gut
auf.
Das Blitz-Symbol in einem gleichseitigen Dreieck warnt den Benutzer vor
gefährlichen elektrischen Spannungen im Innern des Gerätes, die bei nicht
bestimmungsgemäßem Gebrauch zu elektrischen Schlägen mit schädlichen
gesundheitlichen Folgen führen können.
Das Ausrufezeichen in einem gleichseitigen Dreieck weist Sie beim
oder
Das Hinweis-Symbol informiert Sie beim Lesen der Dokumentation über nützliche
Hinweise und Tipps für die Bedienung und Pflege des Gerätes.
Stromversorgung
Schließen Sie das Netzteil an die Buchse DC 12V IN auf der rechten Seite des
Geräts an. Schließen Sie den Netzstecker an eine geerdete AC 100-240 V
Steckdose an. Haben Sie Probleme beim Einstecken des Netzsteckers in die
Steckdose, dann drehen den Stecker um 180° und stecken Sie ihn erneut ein.
Lesen der Dokumentation auf Gefahren bei der Bedienung und der
Pflege des Gerätes hin.
2
Hinweise zum Umweltschutz
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den
normalen Haushaltsabfall entsorgt werden, sondern muss an einem
Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden. Das Symbol auf dem Produkt, in der
Gebrauchsanleitung oder auf der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit
der Wiederverwendung, der stofflichen Verwertung oder anderen Formen
der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum
Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung
nach der zuständigen Entsorgungsstelle.
ODYS Multi Pocket TV 350
Achtung
Lesen Sie bitte diese Anleitung und beachten Sie alle Sicherheitshinweise.
• Öffnen Sie keinesfalls das Gehäuse des Geräts und versuchen Sie nicht, das Gerät zu
reparieren oder zu modifizieren. Fehlfunktionen, Beschädigungen und elektrische
Schläge können die Folge sein.
• Setzen Sie das Gerät niemals Regen, Nässe oder Feuchtigkeit aus. Fehlfunktionen,
Beschädigungen und elektrische Schläge können die Folge sein.
• Verwenden Sie zum Reinigen des Geräts keine flüchtigen Substanzen wie z. B.
Lösungsmittel, um Beschädigungen der Oberfläche zu vermeiden. Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch.
• Achten Sie auf eine ausreichende Luftzirkulation am Gerät. Stellen Sie das Gerät
während des Betriebs nicht auf weiche Möbel, Teppiche oder ähnliche Materialien, die
die Luftzirkulation behindern können.
• Das Gerät darf nicht übermäßig erwärmt oder in der Nähe von Wärmequellen (z. B.
Heizgeräten) betrieben werden. Fehlfunktionen, Beschädigungen, Rauchentwicklung und
Feuer können die Folge sein.
• Schließen Sie das Gerät nur an Netzsteckdosen an, die korrekt geerdet sind
(Schutzerde). Die Netzspannung muss mit der Betriebsspannung des Geräts
übereinstimmen, die auf dem Gehäuse angegeben ist. Schließen Sie das Gerät nur
gemäß den Herstelleranweisungen an andere elektrische Geräte an.
• Achten Sie darauf, dass die Kabel nicht beschädigt, gezerrt oder verdreht werden und
kein Kurzschluss entsteht.
• Verwenden Sie nur das vom Hersteller angegebene oder zusammen mit dem Gerät
gelieferte Zubehör. Dies gilt auch für alle Halterungen und Befestigungen.
• Stellen Sie das Gerät auf einen sicheren Platz, an dem es nicht verrutschen oder herunterfallen kann. Bei Verwendung in einem Fahrzeug muss
das Gerät sicher befestigt werden, um Verletzungen und Unfälle durch
Verrutschen oder Herunterfallen zu vermeiden.
• Trennen Sie das Gerät bei Gewitter vom Spannungsnetz. Betreiben Sie das Gerät
keinesfalls bei Gewitter. Fehlfunktionen, Beschädigungen und elektrische Schläge
können die Folge sein. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das
Gerät für längere Zeit nicht benutzen. Lagern Sie das Gerät an einem sauberen,
trockenen Ort ohne direkte Sonneneinstrahlung.
DE
Achtung
• Bei Fehlfunktionen oder Beschädigung können Wartungs- oder Reparaturarbeiten
erforderlich sein. Betreiben Sie das Gerät nicht, wenn es sichtbare Beschädigungen
aufweist. Lassen Sie Wartungs- und Reparaturarbeiten nur durch qualifiziertes ServicePersonal durchführen.
• Stellen Sie keine schweren Gegenstände und keine Gefäße mit Flüssigkeiten, wie z. B.
Blumenvasen, auf das Gerät.
• Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten durch Öffnungen oder
Lüftungsschlitze in das Gerät gelangen. Kurzschlüsse, Beschädigungen, elektrische
Schläge und Feuer können die Folge sein.
• Berühren Sie den LCD-Farbbildschirm nicht mit der bloßen Hand
• Beachten Sie die Sicherheitshinweise zur wiederaufladebaren Batterie in Kap. 5.1.
3
DE
ODYS Multi Pocket TV 350
Betrieb des Geräts in einem Fahrzeug
• Wir weisen darauf hin, dass das Gerät nicht während der Fahrt in Betrieb genommen
bzw. nur bei Stillstand des PKW betrieben werden darf!
• Beim Betrieb des Geräts in einem Fahrzeug darf keinesfalls die freie Sicht des Fahrers
nach vorn und hinten oder die sichere Führung des Fahrzeugs beeinträchtigt werden.
Verletzungen und Unfälle können die Folge sein. Der Fahrer darf das Gerät während der
Fahrt nicht bedienen oder auf das Display blicken. Erlauben Sie Ihren Kindern nicht, zur
Bedienung des Geräts den Sicherheitsgurt zu lösen.
• Stellen Sie das Gerät im Fahrzeug nicht in die Nähe des Airbags, um Funktionsstörungen
zu vermeiden. Beim Auslösen des Airbags können das Gerät oder Zubehörteile durch
das Fahrzeug geschleudert werden und Verletzungen und Unfälle verursachen.
• Verlegen Sie Leitungen so, dass Sie beim Betrieb in einem Fahrzeug sowie beim Ein- oder Aussteigen kein Hindernis bilden. Achten Sie darauf, dass sich Kabel
nicht versehentlich um Lenkrad, Pedale oder die Füße von Insassen wickeln können.
Binden Sie die Kabel zusammen.
• Stellen Sie die Lautstärke bei Betrieb in einem Fahrzeug nicht zu laut ein, damit Sie
weiterhin Geräusche in Ihrer Umgebung und von außerhalb des Fahrzeugs wahrnehmen.
Anderenfalls kann es zu Unfällen kommen.
Entsorgungshinweis
Bitte werfen Sie defekte und entladene Batterien nicht in den normalen Hausmüll.
Bringen Sie verbrauchte Batterien zu Ihrem Fachhändler oder zu einer
entsprechenden Sammelstelle. Damit ermöglichen Sie eine umweltgerechte
Entsorgung. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet
und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der Batterien
„nicht mehr einwandfrei funktioniert“.
4
ODYS Multi Pocket TV 350
2 Produkteigenschaften
• AV Out: Analoger Audio- und Videoausgang
• DVB-T Empfang
• Abspielbare Formate: MP3, WMA, JPEG, AVI, MPG
• 3.5" TFT-Farbbildschirm
• Automatischer Netzadapter:
Passt sich an die erforderliche Spannung an.
• Mehrsprachige Menüführung
Besondere Merkmale:
• Integrierte Antenne
• SD/MMC Karteneinschub
• USB Host Anschluss
• Fernbedienung
• Integrierte Spiele
Support
URL: http://www.odys.de
Auf unseren Website finden Sie neueste Informationen über dieses Gerät, über
andere Produkte unseres Unternehmens und über unser Unternehmen selbst. Falls
Sie Fragen oder Probleme haben, lesen Sie die FAQ’s auf unserer Website oder
wenden Sie sich an unseren Kundendienst support@odys.de.
DE
5
ODYS Multi Pocket TV 350
DE
3 Kurzanleitung
3.1 Spracheinstellung
1. Schalten Sie das Gerät zunächst ein.
2. Drücken Sie die MenU Taste der Fernbedienung.
3. Wählen Sie anschließend den Menüpunkt „Configuration“ (Sprache
Einstellung) mit den Tasten aus.
4. Drücken Sie die „Enter“ Taste um das Menü aufzurufen.
5. Wählen Sie den Menüpunkt „OSD Setting“ (Menü Einstellung) mit den
Tasten aus.
6. Wählen Sie den Menüpunkt „OSD Language“ (Menüsprache) mit den
Tasten aus.
7. Wechseln Sie mit den Tasten in die Sprachauswahl.
8. Markieren Sie „Deutsch“ um Deutsch als Menüsprache für das Hauptmenü
zu wählen.
9. Bestätigen Sie jede Auswahl mit der „Enter“ Taste.
10. Mit der Tasten „Return“ gelangen Sie jeweils eine Menüebene zurück.
11. Durch drücken der Taste „Menü“ gelangen Sie zurück zum Hauptmenü.
3.2 DVB-T Einrichtung - Sendersuche
1. Schalten Sie das Gerät zunächst ein.
2. Drücken Sie die Menu Taste der Fernbedienung.
3. Wählen Sie anschließend den Menüpunkt „Digital TV“ (DVB-T) mit den
Tasten aus.
4. Drücken Sie die „Enter“ Taste um das Menü aufzurufen.
5. Wählen Sie den Menüpunkt „Installation“ (Menü Einstellung) mit den
Tasten aus.
6. Wählen Sie das gewünschte Suchverfahren für die Sendersuche mit den
Tasten aus.
7. Es wird dringend empfohlen hier die Option „Country scan“ (Regionale
Suche) zu wählen.
8. Drücken Sie die „Enter“ Taste um das Menü aufzurufen.
9. Wechseln Sie mit den Tasten in die Gebietsauswahl.
10. Markieren Sie „Germany“ mit Hilfe der Tasten aus um in Deutschland
verfügbare Sender zu suchen.
11. Bestätigen Sie zweimal mit der „Enter“ Taste um die Suche zu starten.
12. Mit der Taste „Return“ gelangen Sie jeweils eine Menüebene zurück.
13. Durch drücken der Taste „Menü“ gelangen Sie zurück zum Hauptmenü.
Hinweis
Ob und wie viele Sender empfangen werden können hängt vom Einsatzort des
Gerätes und der Verfügbarkeit von DVB-T Sendern in dieser Region ab.
DVB-T Radio Sender sind nur in sehr wenigen Regionen verfügbar.
Bitte beachten Sie, dass bei der Verwendung von DVB-T bei jedem größeren
Ortswechsel ein neuer Sendersuchlauf durchgeführt werden sollte. Ausgestrahlte
Sender und deren Sendefrequenz variieren von Region zu Region.
6
ODYS Multi Pocket TV 350
Lieferumfang
1 x MP-TV 350 1 x Fernbedienung 1x Zusatzantenne
1 x Netzteil 1 x Audio/Video-Kabel
1 x Bedienungsanleitung
1 x Knopfzelle für
Fernbedienung
DE
Hinweis
Zubehörteile und die entsprechenden Teilenummern können im Sinne des
technischen Fortschritts ohne Vorankündigung geändert werden.
7
ODYS Multi Pocket TV 350
A
g
DE
4 Bedienelemente
4.1 Tasten und Elemente am Gerät
Kopfhöreranschluss
/V Ausgan
USB Anschluss für
USB Speichermedien
LCD Bildschirm
Ein- /Ausschalter
ON OFF
MENU
ENTER
SD/MMC Karteneinschub
CH+
CH-
VOL+
VOL-
Interne Antenne
Aufsteller
Anschluss für
externe Antennen
Hoch, nächster Sender/Titel
Runter, letzter Sender/Titel
Rechts, Lautstärke erhöhen
Links, Lautstärke verringern
Hauptmenü, Zurück
Auswählen, Bestätigen,
Schnellwahlmenü im DVB-T
Modus
Statusanzeige
Lautsprecher
Rückseite
Hinweis
Bitte laden Sie das Akku nur im ausgeschalteten Zustand. Dies verkürzt die
Ladezeit erheblich und verlängert die Lebensdauer des Akkus.
8
ODYS Multi Pocket TV 350
4.2 Tasten der Fernbedienung
1
DE
2
3
4
7
8
10
11
1. Ein- / Ausschalten
2. Hoch, Nächster Sender
3. Stummschaltung (Ton aus)
4. Nach Links, Lautstärke verringern
5. Auswählen, Schnellauswahlmenü
6. Nach Rechts, Lautstärke erhöhen
7. Menu aufrufen, Zurück zum Hauptmenü
8. Runter, Vorheriger Sender
9. Eine Menüebene zurück, Zurück zum zuletzt gesehenen Sender
10. Ziffern Tasten zur direkten Anwahl von Sendern oder zur Eingabe von Teletextseiten
11. Vorheriger Titel
12. Nächster Titel
6
5
9
12
Inbetriebnahme der Fernbedienung
Legen Sie die Fernbedienung auf eine ebene Unterlage und legen Sie wie folgt die
mitgelieferte Knopfzelle in die Fernbedienung ein.
Ziehen Sie entsprechend der Abbildung das
1
Batteriefach aus der Fernbedienung heraus.
Legen Sie die Knopfzelle in das Batteriefach
2
ein. Beachten Sie dabei, dass die Polarität den
angegebenen Markierungen entspricht.
Schieben Sie das Batteriefach wieder zurück
3
in die Fernbedienung.
Daten der Knopfzelle
Batterietyp: CR2032 , 3 V
Lebensdauer: ca. 1 Jahr (bei normalem Gebrauch und Raumtemperatur)
9
DE
ODYS Multi Pocket TV 350
Verwendung der Fernbedienung
Richten Sie die Fernbedienung aus einer maximalen Entfernung von ca. 2 m (vom Sensor)
in einem Winkel von bis zu 30° auf die Vorderseite des Geräts. Platzieren Sie keine
Gegenstände zwischen der Fernbedienung und dem Sensor und legen Sie die
Fernbedienung nicht direkt in die Sonne. Wenn die Fernbedienung selbst bei geringer
Entfernung zum Sensor nicht mehr funktioniert, tauschen Sie deren Batterie aus.
Batteriehinweise
Nehmen Sie die Batterie aus der Fernbedienung heraus, wenn Sie diese über einen
längeren Zeitraum nicht verwenden.
Batterien nicht erhitzen oder ins Feuer werfen
Batterien nicht zerlegen, deformieren oder modifizieren
10
Loading...
