Page 1

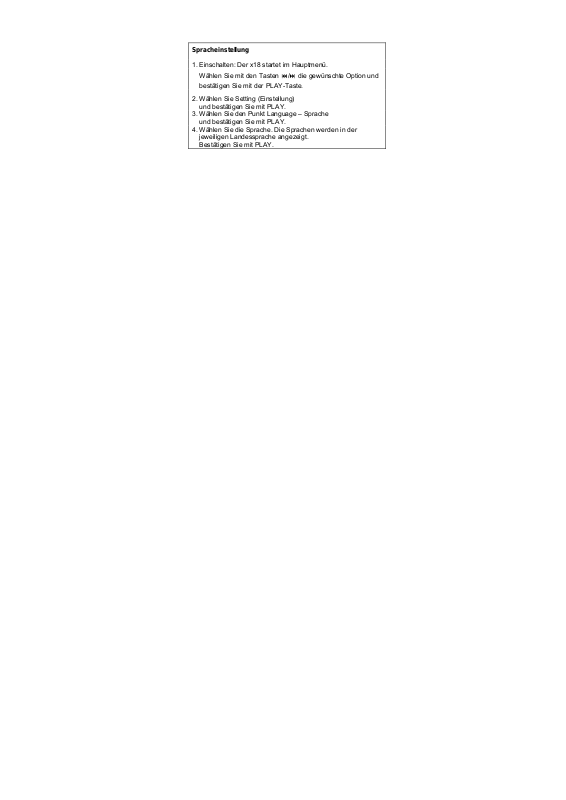

Spracheinstellung
1. Einschalten: Der x18 startet im Hauptmenü.
Wählen Sie mit den Tasten / die gewünschte Option und
bestätigen Sie mit der PLAY-Taste.
2. Wählen Sie Setting (Einstellung)
und bestätigen Sie mit PLAY.
3. Wählen Sie den Punkt Language – Sprache
und bestätigen Sie mit PLAY.
4. Wählen Sie die Sprache. Die Sprachen werden in der
jeweiligen Landessprache angezeigt.
Bestätigen Sie mit PLAY.
Page 2
ODYS MP3-Player X18
Inhaltsverzeichnis
DE
Spracheinstellung.................................................................... 1
1 Lieferumfang................................................................ 3
2 Einleitung..................................................................... 4
3 Inbetriebnahme............................................................ 6
3.1 Bedienelemente ............................................................ 6
3.2 Batteriestatus ................................................................ 7
3.3 Verwenden einer Micro-SD-Karte.................................. 8
3.4 Treiberinstallation.......................................................... 9
3.5 Batterie über den USB-Anschluss aufladen.................10
3.6 Dateiübertragung MP3-Player - PC............................. 11
3.7 Abmelden des MP3-Players vom PC ..........................12
4 Bedienung ................................................................. 13
4.1 Ein- und Ausschalten ..................................................13
4.2 Musik-Modus............................................................... 15
4.3 Photo-Modus............................................................... 20
4.4 Video-Modus............................................................... 21
4.5 Text-Modus (E-BOOK)................................................ 21
4.6 Sprachaufzeichnungen (MikroAufn.) .......................... 22
4.7 Sprachwiedergabe ......................................................23
4.8 System-Einstellungen (Einstellg.)................................ 24
4.9 Dateien löschen (Delete)............................................. 27
4.10 Über (About)................................................................27
4.11 Video-Konvertierungstool............................................ 27
5 Fehlerbehebung ........................................................ 29
6 Technische Daten...................................................... 31
7 Sicherheitshinweise................................................... 32
8 Garantiebedingungen................................................ 34
2
Page 3
ODYS MP3-Player X18
1 Lieferumfang
Bitte überprüfen Sie den Karton auf folgenden Inhalt. Falls der Inhalt
nicht vollständig ist, benachrichtigen Sie bitte Ihren Händler:
DE
ODYS MP3-
Player X18
Garantiekarte
USB-Kabel
Benutzerhandbuch
Kopfhörer
3
Page 4
ODYS MP3-Player X18
2 Einleitung
DE
Danke, dass Sie sich für unser Produkt entschieden haben. Bitte lesen
Sie die Anleitung sorgfältig durch, um alle Funktionen des Produkts
nutzen zu können und um eine lange Lebensdauer zu gewährleisten.
Bewahren Sie die Anleitung für späteres Nachschlagen gut auf.
Dieses Produkt ist ein tragbarer digitaler MP3-Player, mit dem Sie Ihre
MP3- und WMA-Musiktitel wiedergeben, Sprache aufzeichnen oder
beliebige Dateien abspeichern können. Mit dem modernen FarbDisplay können Sie auch digitale Bilder und Videos ansehen.
Achtung
Lesen Sie bitte vor dem Gebrauch des MP3-Players die allgemeinen Sicherheitshinweise in Kap. 7. Beachten Sie auch
insbesondere die Hinweise zur sicheren Beendung des Datenaustausches zwischen MP3-Player und Computer in Kap. 3.6.
Produkteigenschaften
• 1,44 Zoll CSTN Farbdisplay (128 x 128 Pixel)
• schnelle Datenübertragung über USB 2.0
• unterstützte Formate: MP3, WMA, WAV, JPEG
• eingebaute Lithium-Ionen Batterie
• Energiesparfunktionen, Helligkeit und Ausschaltzeit einstellbar
• Gebrauch als mobiler Datenträger möglich
• verschiedene Wiederholungs- und Equalizermodi
• Lyrics-Funktion
• digitale Sprachaufnahme über das Mikrofon und Sprachwiedergabe
• mehrsprachige Menüs wählbar
4
Page 5
Support
URL: http://www.odys.de
Auf unseren Websiten finden Sie neueste Informationen über diesen
MP3-Player, über andere Produkte unseres Unternehmens und über
unser Unternehmen selbst. Eventuelle Firmware-Aktualisierungen für
diesen MP3-Player werden ebenfalls auf unserer Website angeboten.
Falls Sie Fragen oder Probleme haben, lesen Sie die FAQ’s auf
unserer Website oder wenden Sie sich an unseren Kundendienst
[email protected].
ODYS MP3-Player X18
DE
5
Page 6
ODYS MP3-Player X18
A
A
3 Inbetriebnahme
DE
3.1 Bedienelemente
Lernen Sie bitte vor Gebrauch die Bedienelemente Ihres MP3-Players
kennen.
Hold-Schalter
Mikrofon
Micro SD-Kartenfach
Kopfhörer
nschluss
VOL
Display
vorwärts
Play-Taste,
Pause
VOL
USB-Anschluss
-B Taste
Ein/Aus Taste;
Stopp
Reset Taste
6
Page 7
ODYS MP3-Player X18
Tastenfunktionen
Vol : Lautstärke erhöhen, Lautstärke verringern,
A/B-Wiederholung
: Schneller Vorlauf, nächste Datei, Auswahl von Optionen
: Schneller Rücklauf, vorherige Datei, Menü verlassen
Play-Taste: Wiedergabe, Pause, Wechseln zum Menü, Auswahl von
Ein/Aus Taste: Schaltet den Player Ein/Aus
Beschreibung der Tastenbedienung
Die Tasten können auf drei Arten bedient werden: kurzes Drücken,
längeres Drücken und gedrückt Halten. Im späteren Verlauf des
Handbuchs ist ohne weitere Erläuterung immer ein kurzes Drücken
gemeint.
Kurzes Drücken:
Der Effekt tritt nach einem kurzen Druck auf die Taste ein.
Längeres Drücken:
Der Effekt tritt ein, wenn Sie die Taste drücken und für
1 … 2 Sekunden gedrückt halten.
Gedrückt Halten:
Der Effekt tritt beim Drücken bis zum Loslassen in bestimmten Abständen
wiederholt ein, z. B. Schnellvorlauf oder Schnellrücklauf.
Optionen/Dateien
3.2 Batteriestatus
Die Spannung der internen, wideraufladbaren Batterie beträgt 3,7 V.
Der Ladezustand der Batterie wird mit verschiedenen Symbolen angezeigt, so dass Sie grob abschätzen können, wie lange der Betrieb des
Players noch möglich ist. Im Laufe der Nutzung nimmt diese Anzeige
langsam ab.
voll etwa halb voll bald leer leer
DE
7
Page 8
ODYS MP3-Player X18
Das Ladungssymbol „leer“ wird angezeigt, wenn die Batterie nahezu
leer ist. Zu diesem Zeitpunkt sollten Sie das Gerät wieder aufladen.
DE
Die interne Batterie kann über die USB-Schnittstelle des PC/USB-Hub
oder mit einem separaten USB-Netzteil/Ladegerät aufgeladen werden
(siehe Kap. 3.5).
Das separate USB- Netzteil/Ladegerät kann über unsere Website
www.odys.de nachbestellt werden.
Laden Sie bitte die Batterie vor dem ersten Gebrauch voll
auf. Das Laden einer leeren Batterie dauert etwa 3 - 4 h. Für
die ersten beiden Ladezyklen sollten Sie die Batterie etwa
8 h lang laden.
3.3 Verwenden einer Micro-SD-Karte
Einstecken der Karte
Zum Einschieben der Micro-SD-Karte sehen Sie auf die PlayerVorderseite und halten Sie die Micro-SD-Karte mit den Kontakten nach
unten entsprechend der Abbildung.
Schieben Sie nun die Karte in das Kartenfach ein und drücken Sie mit
dem Fingernagel auf den Kartenrand bis die Karte hörbar einrastet.
8
Page 9
Entfernen der Karte
Drücken Sie die Karte kurz einmal in das Fach hinein, um sie hörbar
zu entriegeln. Entfernen oder wechseln Sie nun die Karte.
Verwenden Sie nur Micro-SD-Karten bis 8 GB Speicherplatz.
Eine Micro-SD-Karte gehört nicht zum Lieferumfang.
Ist eine Micro-SD-Karte in den Player eingelegt, zeigt der PC
bei bestehender USB-Verbindung zwei MassenspeicherGeräte an: den internen Speicher des Players und den
Speicher der Micro-SD-Karte.
Drücken Sie die Karte nicht zu fest in das Fach, sonst wird
das Gerät beschädigt. Die Karte sollte sich normalerweise
leicht einschieben lassen.
Versuchen Sie nicht andere schmale Gegenstände in das
Fach einzuschieben.
ODYS MP3-Player X18
3.4 Treiberinstallation
• Schalten Sie den Player durch längeres Drücken der Ein/Aus Taste
ein.
• Verbinden Sie den MP3-Player mit Hilfe des beigefügten USBKabels mit Ihrem PC.
• Die Treiberinstallation wird gestartet. Unter Windows ME, 2000, XP
und Vista erkennt der PC ein neues Hardware-Gerät
(Massenspeichergerät) und installiert die entsprechenden Treiber
automatisch.
• Wenn bei der Installation Fehler auftreten, entfernen Sie das USBKabel, starten das Betriebssystem neu und verbinden das USBKabel erneut mit dem PC.
Unter Windows 98 und 98SE müssen Sie vor dem
Verbinden des MP3-Players mit dem PC zuerst den
entsprechenden Treiber von der CD-ROM installieren.
DE
9
Page 10
ODYS MP3-Player X18
3.5 Batterie über den USB-Anschluss aufladen
DE
Die interne, wiederaufladbare Batterie können Sie über den USBAnschluss Ihres Computers, über einen USB-Hub mit eigener
Stromversorgung oder mit einem separaten USB-Netzteil/Ladegerät
aufladen. Bevor Sie den Akku des Players zum ersten Mal aufladen,
verbrauchen Sie bitte die vorhandene Akku-Energie.
Laden Sie danach den Akku voll auf. Nur so wird die volle AkkuKapazität erreicht.
• Schalten Sie den Player durch längeres Drücken der Ein/Aus Taste
ein.
• Verbinden Sie den MP3-Player mit Hilfe des beigefügten USBKabels mit der Stromversorgung.
• Der Ladevorgang beginnt automatisch. Lassen Sie den Akku stets
voll aufladen (siehe Batteriesymbol im Display).
• Die Tasten des Players sind während des Aufladens außer Betrieb.
Die Batterielaufzeit des Players hängt stark von der eingestellten Lautstärke ab. Bei hoher Lautstärke verkürzt sich die
Batterielaufzeit entsprechend. Je nach abgespieltem
Dateityp und Menge der Tastenbedienung verändert sich
ebenfalls die Laufzeit der Batterie.
Nutzen Sie die Energiesparfunktionen zum automatischen
Abschalten des Displays und des Players (Kap. 4.8).
10
Page 11
ODYS MP3-Player X18
3.6 Dateiübertragung MP3-Player - PC
• Verbinden Sie den MP3-Player mit Hilfe des beigefügten USB-
Kabels mit Ihrem PC.
• Öffnen Sie den Windows-Explorer oder doppelklicken Sie auf den
Arbeitsplatz.
• Wählen Sie die zu übertragenden Ordner oder Dateien aus und
ziehen Sie diese auf das Wechseldatenträger-Symbol des MP3Players (Download ins Wurzelverzeichnis).
Sie können sich zuvor auch verschiedene Ordner zur Klassifizierung
ihrer Dateitypen im Speicher des Players anlegen und die jeweiligen
Dateien dort ablegen.
• Nach dem Übertragungsende überprüfen Sie mit einem Klick auf das
MP3-Player-Symbol, ob die Dateien vollständig kopiert wurden.
• Analog kopieren Sie auch Dateien vom MP3-Player zum PC
(Upload).
Ist eine Micro-SD-Karte in den Player eingelegt, zeigt der PC bei
bestehender USB-Verbindung zwei Massenspeicher-Geräte an: den
internen Speicher des Players und den Speicher der Micro-SD-Karte.
Sie können Ihren MP3-Player auch zum Transport von Dateien mit
beliebigem Format verwenden.
Entfernen Sie während der Dateiübertragung oder während des
Formatierens nicht das USB-Kabel vom MP3-Player.
Beachten Sie, dass das Hauptverzeichnis des Players maximal 150
Einträge (Ordner und Dateien) verwalten kann. Wollen Sie mehr Dateien
verwalten, dann legen Sie entsprechende Unterordner an. In diese
Unterordner können Sie beliebig viele Dateien ablegen.
Formatieren des Flash-Speichers
Über das PC-Betriebssystem:
Öffnen Sie den Windows-Explorer und klicken Sie mit der rechten
Maustaste auf das Wechseldatenträger-Symbol des Players. Klicken Sie
dann im Kontextmenü auf die Option Formatieren.
DE
11
Page 12
ODYS MP3-Player X18
3.7 Abmelden des MP3-Players vom PC
DE
• Melden Sie den MP3-Player mit der Option „Hardware sicher
entfernen“
• Klicken Sie in der Taskleiste rechts unten auf das Symbol
wählen Sie im nachfolgenden Dialog-Fenster den Eintrag „USBMassenspeichergerät – Laufwerk (X:) entfernen“.
• Danach erscheint die Meldung, dass die Hardware nun entfernt
werden kann.
wieder korrekt vom Betriebssystem ab.
Unter Windows 98SE erscheint kein Symbol in der Taskleiste. Ziehen Sie hier nach dem Beenden der Dateiübertragung einfach das USB-Kabel ab.
und
12
Page 13
ODYS MP3-Player X18
4 Bedienung
4.1 Ein- und Ausschalten
Einschalten
• Schalten Sie den Player durch längeres Drücken der Ein/Aus Taste
ein.
• Falls das Gerät nicht einschaltet, laden Sie bitte die Batterie über
den USB-Anschluss auf.
Beachten Sie, dass der Player nach dem Aufleuchten der
Tasten bis zur Anzeige des Hauptmenüs im Display einen
Augenblick braucht.
Moduswechsel über das Hauptmenü
• Über das Hauptmenü haben Sie Zugriff auf die
verschiedenen Betriebsarten und Einstellungen
des Players: Music, Foto, Sprache, Mikro
Aufn., E-Book, Einstellg, Löschen, und Über.
• Wählen Sie mit den Tasten / die
gewünschte Option und bestätigen Sie mit der Play-Taste.
• Um zurück in das Hauptmenü zu wechseln,
drücken Sie wieder ca. 1 s lang die Play-Taste.
Ausschalten
Halten Sie die Ein/Aus-Taste für ca. drei Sekunden gedrückt, bis die
Anzeige erlischt. Dies gilt unabhängig vom Betriebszustand, in dem
sich der Player gerade befindet.
DE
13
Page 14
ODYS MP3-Player X18
Tastensperre
Sie können alle Tasten Ihres MP3-Players sperren, um ein versehent-
DE
liches Bedienen zu vermeiden. Schieben Sie dazu einfach den
Schalter der Tastensperre in Richtung POWER-Taste (HOLD). Beim
Bedienen erscheint nun die Nachricht „Gesperrt“ (Locked) im LCDDisplay. Entsperren Sie, indem Sie den Schalter wieder
zurückschieben.
Beachten Sie, dass der Player schreibgeschützt ist, wenn
die Tastensperre aktiv ist (keine Datenspeicherung möglich).
Reset
Bei Funktionsstörungen können Sie den Player zurücksetzen und neu
starten, indem Sie den Reset Schalter drücken.
14
Page 15
ODYS MP3-Player X18
4.2 Musik-Modus
Überblick Display-Anzeige
Die Display-Anzeige zeigt diverse Informationen
über den aktuellen Musiktitel, die Laufzeit und die
Systemeinstellungen. Nachfolgend werden die
Symbole erklärt.
1
2
3
4
5
6
7
8
Batteriestatus
Wiedergabemodus
Wiederholmodus
Tastensperre
SD-Karte
Lautstärke
Datei Format
Play, Pause,
Stop, Vorwärts
Rückwärts
Frequenzspektrum
9
Aktueller Titel / gesamte Titel
10
EQ-Modus
11
Bitrate
12
abgelaufene Wiedergabedauer
13
Wiedergabedauer des Titels
14
Dateiname / ID3-Tag
15
DE
15
Page 16
ODYS MP3-Player X18
Wiedergabe, Vorwärts/Rückwärts, Pause, Stop
• Stecken Sie den Kopfhörer in den Kopfhörer-Anschluss und schalten
DE
Sie den Player ein. Wählen Sie im Hauptmenü den Musik-Modus
und bestätigen Sie mit der Play-Taste.
• Drücken Sie die Play-Taste, um den angezeigten Musiktitel
abzuspielen. Die Informationen zur Musikdatei werden nun auf der
Anzeige dargestellt.
• Drücken Sie während der Wiedergabe kurz auf die Play-Taste, um
die Wiedergabe anzuhalten (Pause). Zum Fortsetzen der Wiedergabe drücken Sie erneut die Play-Taste (Resume-Funktion).
• Drücken und halten Sie während der Wiedergabe die Tasten /
für einen schnellen Vor- bzw. Rücklauf innerhalb des Musiktitels.
• Wenn Sie während der Wiedergabe, der Pause oder im StopZustand die Tasten / kurz drücken, springt die Anzeige zum
nächsten bzw. vorherigen Musiktitel.
Lautstärke
• Verringern oder erhöhen Sie die Lautstärke, indem Sie auf die
jeweilige Taste für die Lautstärkeregelung (+/-) drücken bzw. diese
gedrückt halten.
Lyrics-Funktion
Ihr Player unterstützt die synchrone Anzeige des Liedtextes bei der
Wiedergabe von mp3-Dateien. Der Dateiname der separaten LyricDatei (*.lrc) muss dabei mit dem Dateinamen der mp3-Datei (*.mp3)
übereinstimmen und die Lyric-Datei muss im gleichen Ordner vorliegen.
16
Page 17
A/B Wiederholung (Replay)
Mit dieser Funktion können Sie einen bestimmten Abschnitt einer
Musikdatei wiederholen lassen, indem Sie während der MusikWiedergabe den Start- und Endpunkt dieses Abschnitts setzen.
• Drücken Sie während der Musik-Wiedergabe kurz die A-B-Taste,
um den Startpunkt A des Abschnitts auszuwählen (
• Drücken Sie dann im Verlaufe der Musik-Wiedergabe beim ge-
wünschten Endpunkt B nochmals die A-B-Taste (
• Der ausgewählte Abschnitt wird nun so lange wiederholt, bis Sie ein
drittes Mal auf die A-B-Taste drücken.
Einstellungen im Musik Modus
Drücken Sie kurz die Play-Taste, um in das Untermenü zu wechseln.
Wiedergabefunktionen (Play mode)
• Drücken Sie kurz die Play-Taste, um in das
Untermenü Wiederholung zu wechseln.
• Mit Hilfe / können Sie die gewünschte Funktion
(Normal, Einen Wiederhol, Alles Wiederhol,
Zuf./Wiederhol) aussuchen.
• Drücken Sie zur Bestätigung nochmals die Play-Taste.
Normal: Wiederholt einmal alle Dateien.
Repeat One: Wiederholt die aktuelle Datei mehrfach.
Repeat All: Wiederholt alle Dateien mehrfach.
Random&Repeat: Wiederholt alle Dateien in zufälliger Reihenfolge
Folder Repeat: Wiederholt alle Dateien des aktuellen Verzeichnisses
mehrfach.
Folder Random: Wiederholt alle Dateien des aktuellen
Verzeichnisses mehrfach in zufälliger Reihenfolge.
ODYS MP3-Player X18
).
).
DE
17
Page 18
ODYS MP3-Player X18
Equalizer-Einstellungen (Equalizer settings, EQ Select)
DE
• Drücken Sie während der Musikwiedergabe kurz die
Stopp-Taste.
• Wählen Sie mit den / Tasten „Equalizer“.
• Drücken Sie zur Bestätigung die Play-Taste.
• Mit Hilfe / können Sie den gewünschten Klang
(Normal, Rock, Pop, Classic, Ultra Bass, Jazz,Custom User EQ)
aussuchen.
• Drücken Sie zur Bestätigung nochmals die Play-Taste.
Equalizer-Benutzereinstellungen (
• Wählen Sie mit den / Tasten den Punkt „Eigener
EQ“ aus.
• Drücken Sie kurz die Play-Taste, um in das
Untermenü zu wechseln.
• Wählen Sie mit/ das zu modifizierende Frequenzband aus.
• Verändern Sie mit +/- das ausgewählte Band.
• Equalizer-Benutzereinstellungen speichern: Bestätigen Sie mit der
Play-Taste.
User EQ Set)
18
Page 19
3D Klangsimulation (A3D)
• Wählen Sie mit den / Tasten den Punkt „A3D“ aus.
• Drücken Sie kurz die Play-Taste, um in das Untermenü zu wechseln.
• Schallten Sie die Funktion ein oder aus.
• Drücken Sie zur Bestätigung die Play-Taste.
Dateiverwaltung (File)
Im Explorer-Modus können Sie auf Ihrem MP3-Player gespeicherte
Dateien direkt wiedergeben.
• Mit / können Sie durch die Ordnerstruktur
navigieren und die zu löschende Datei auswählen.
Wählen Sie den internen Speicher oder die Micro SDKarte aus. Um einen Ordner zu öffnen, drücken Sie die
Play-Taste.
• Sie können die Stopp-Taste (kurz drücken) für den Wechsel in die
nächsthöhere Ordnerebene verwenden.
• Drücken Sie kurz die Play-Taste, um eine markierte Datei
wiederzugeben.
Das Löschen von Dateien auf Ihrem Player ist in Kapitel 4.7
beschrieben. Dateien und Ordner können Sie auch über den
Dateimanager Ihres PCs bei bestehender USB-Verbindung
MP3-Player - PC löschen.
ODYS MP3-Player X18
DE
19
Page 20
ODYS MP3-Player X18
4.3 Photo-Modus
DE
Diese Funktion dient zum Darstellen von Bildern im
verbreiteten JPEG-Format.
• Wählen Sie im Hauptmenü mit den Tasten /
den Photo-Modus und bestätigen Sie mit der
Play-Taste.
• Bestimmen Sie, wie die Fotos angezeigt werden
sollen:
Manuell (Manual): Bilder werden im Vollbild
Modus angezeigt. Drücken Sie die Tasten /
kurz, um das nächste oder vorherige Bild
anzuzeigen.
Diashow (Slide Show): Bilder werden im Vollbild Modus angezeigt
und werden automatisch nacheinander dargestellt.
Vorschau (Thumbnail): Es werden vier Fotos auf Einmal angezeigt.
Wählen Sie mit den / Tasten ein Bild aus und drücken Sie die
Play-Taste um es im Vollbild anzuzeigen.
• Drücken Sie kurz auf die Stopp-Taste, um zur vorherigen Ansicht
zurückzukehren.
Die anzuzeigenden Bild-Dateien sollten idealerweise eine
Größe von 128x 128 Pixel aufweisen. Andere Geometrien
und Pixelzahlen sind auch möglich. Die Bilder füllen dann
aber nicht das gesamte Display aus.
Das Löschen von Dateien auf Ihrem Player ist in Kapitel 4.7
beschrieben.
20
Page 21
ODYS MP3-Player X18
4.4 Video-Modus
Diese Funktion dient zur Wiedergabe von Videos
im AVI-Format.
• Wählen Sie im Hauptmenü mit den Tasten /
den Video-Modus und bestätigen Sie mit der
Play-Taste.
• Wie Bilder im Photo-Modus können Sie nun Video-Dateien
auswählen und wiedergeben.
• Drücken Sie kurz auf die Stop-Taste, um zur Browseransicht
zurückzukehren. Um zurück in das Hauptmenü zu wechseln,
drücken Sie wieder ca. 1 s lang die Play-Taste.
Zur Erstellung von Videos, die mit Ihr Player abspielen kann,
verwenden Sie bitte das auf der CD mitgelieferte VideoKonvertierungstool (siehe Kap. 4.11).
4.5 Text-Modus (E-BOOK)
Diese Funktion dient zum Darstellen von Text im
TXT-Format.
• Wählen Sie im Hauptmenü mit den Tasten /
den Text-Modus und bestätigen Sie mit der Play-
Taste.
• Wie Bilder im Photo-Modus können Sie nun Text-Dateien auswählen
und wiedergeben.
• Drücken Sie kurz auf die Stopp-Taste, um zur Browseransicht
zurückzukehren. Um zurück in das Hauptmenü zu wechseln,
drücken Sie wieder ca. 1 s lang die Play-Taste.
DE
21
Page 22
ODYS MP3-Player X18
A
A
A
4.6 Sprachaufzeichnungen (MikroAufn.)
Ihr MP3-Player lässt sich auch als digitales
DE
Diktiergerät verwenden.
So können Sie z. B. unterwegs wichtige Ideen oder
Gedanken aufzeichnen.
ufnahmezeit
• Wählen Sie im Hauptmenü mit den Tasten / den Voice-Modus
und bestätigen Sie mit der Play-Taste.
Sprachaufnahme
• Drücken Sie kurz die Play-Taste, um die Sprachaufnahme zu starten
und sprechen Sie in das Player-Mikrofon.
• Drücken Sie die Play-Taste, um die Sprachaufnahme zu unter-
brechen. Zum Fortsetzen der Sprachaufnahme drücken Sie
nochmals die Play-Taste.
• Zum Beenden und Speichern der Sprachaufnahme drücken Sie die
Stopp-Taste.
Die aufgenommenen Dateien werden im Ordner „VOICE“ im
WAV-Format gespeichert. Speichern Sie hier keine MP3oder WMA-Dateien ab.
Verfügbare
ufnahmezeit
ktuelle Datei
22
Page 23
ODYS MP3-Player X18
4.7 Sprachwiedergabe
• Ist der Player in einem anderen Modus, wechseln
Sie wie oben beschrieben über das Hauptmenü
zum Musik-Modus.
• Drücken Sie kurz die Play-Taste, um den Datei-
Browser zu öffnen.
Navigieren Sie zum internen Speicher und öffnen Sie hier den
Ordner “VOICE”. Mit / können Sie die gewünschte Datei auswählen und mit der Play-Taste wiedergeben.
• Um zurück in das Hauptmenü zu wechseln, drücken Sie wieder ca.
1 s lang die Play-Taste.
Das Löschen von Dateien auf Ihrem Player ist in Kapitel 4.7
beschrieben. Dateien und Ordner können Sie auch über den
Dateimanager Ihres PCs bei bestehender USB-Verbindung
MP3-Player - PC löschen.
DE
23
Page 24
ODYS MP3-Player X18
4.8 System-Einstellungen (Einstellg.)
DE
Im Settings-Modus können Sie wichtige
Systemeinstellungen für Ihren MP3-Player
verändern.
• Wählen Sie im Hauptmenü mit den Tasten / den Settings-
Modus und bestätigen Sie mit der Play-Taste. Das Settings-Menü
enthält die Untermenüs für die
Systemeinstellungen Sprache, Wiedergabe,
Aufn. Einstellung, Kontrast, Timer aus,
Speicher und Reset. Wählen Sie mit den Tasten
/ das entsprechende Untermenü und
bestätigen Sie mit der Play-Taste.
• Um zurück in das Hauptmenü zu wechseln,
drücken Sie wieder ca. 1 s lang die Play-Taste.
a) Sprache (Language)
Stellen Sie mit diesem Menüpunkt die gewünschte
Sprache ein:
English, Deutsch, Spanish, Französich,
Niederländisch, Italienisch, Portugiesisch.
b) Music-Einstellungen
Wiedergabefunktionen (Play mode)
• Drücken Sie kurz die Play-Taste, um in das
Untermenü Wiederholung zu wechseln.
• Mit Hilfe / können Sie die gewünschte Funktion
(Normal, Einen Wiederhol, Alles Wiederhol, Zuf./Wiederhol)
aussuchen.
• Drücken Sie zur Bestätigung nochmals die Play-Taste.
Once: Wiederholt einmal die aktuelle Datei.
Repeat One: Wiederholt die aktuelle Datei mehrfach.
24
Page 25
Folder Once: Wiederholt einmal alle Dateien des aktuellen
Verzeichnisses.
Folder Repeat: Wiederholt alle Dateien des aktuellen Verzeichnisses
mehrfach.
Normal: Wiederholt einmal alle Dateien.
All Repeat: Wiederholt alle Dateien mehrfach.
Intro: Spielt nur die ersten 10 Sekunden jedes Titels an.
ODYS MP3-Player X18
c) Aufnahme-Einstellungen (Record)
Qualität der Aufnahme (REC Quality)
Stellen Sie hier die gewünschte Bitrate für die
Sprachaufnahme ein:
8000,11025,16000,22050,32000 oder 44100 Hz.
d) Kontrast
Stellen Sie den mit / den Kontrast des Displays
ein.
e) Automatisches Ausschalten (Timer Aus)
Beim automatischen Ausschalten (Stopp aus) wird
das Gerät automatisch ausgeschaltet, um Energie
zu sparen, wenn über den festgelegten Zeitraum
keine Tasten gedrückt werden.
• Wählen Sie aus folgenden Werten aus:
15 Sek., 30 Sek., 1 Min., 2 Min., 5 Min., 10 Min.,
30 Min., und deaktiviert (Standard).
Drücken Sie zur Bestätigung die Play-Taste.
Sie können diese Funktion auch als Sleep Timer verwenden (Sleep
aus). Wählen Sie aus folgenden Werten
aus:10min,15min,30min,60min,90min, 2h, 3h und deaktiviert.
DE
25
Page 26
ODYS MP3-Player X18
Automatisches Abschalten des Displays (Licht aus)
Stellen Sie hier ein, wie lange das Display nach dem letzten Tasten-
DE
druck eingeschaltet bleiben soll: 1Min., 5Min, 10Min, 30Min, 60Min
und „Immer An“ (Always On). Mit der Einstellung „Immer An“ bleibt das
Display dauerhaft eingeschaltet.
f)Speicher
● Interner Speicher
● Externer Speicher (SD-Karte)
g) Zurücksetzen auf Werkseinstellung (Reset)
Mit dieser Option kann das Gerät auf die
Werkseinstellungen zurückgesetzt werden.
• Wählen Sie mit / „Yes“ oder „No“ aus und
bestätigen Sie mit der Play-Taste.
Mit „Yes“ setzen Sie das Gerät auf die Werkseinstellungen
zurück - mit „No“ brechen Sie den Dialog ab.
26
Page 27
ODYS MP3-Player X18
4.9 Dateien löschen (Delete)
Im Löschen-Modus können Sie auf Ihrem MP3Player gespeicherte Dateien direkt löschen
• Wählen Sie im Hauptmenü mit den Tasten /
den Löschen-Modus und bestätigen Sie mit der
Play-Taste.
• Mit / können Sie durch die Ordnerstruktur navigieren und die zu
löschende Datei auswählen. Wählen Sie den internen Speicher oder
die Micro SD-Karte aus. Um einen Ordner zu öffnen, drücken Sie die
Play-Taste.
• Drücken Sie kurz die Play-Taste, um eine markierte Datei zu
löschen.
4.10 Über (About)
Hier können Sie sich über folgende Systemdaten informieren:
- aktuelle Firmware-Version
- verwendeter und gesamter Speicherplatz des
internen Speichers
- verwendeter und gesamter Speicherplatz der
externen Speicherkarte
4.11 Video-Konvertierungstool
Verwenden Sie nur diesen Video-Konverter. Kopieren Sie
nicht Ihre normalen Video-Dateien auf den Player. Der
Player wird sie wahrscheinlich nicht wiedergeben können.
Führen Sie die auf der CD-ROM enthaltene Datei „Video Convert.exe“
aus (Doppelklick). Folgendes Programmfenster öffnet sich:
DE
27
Page 28
ODYS MP3-Player X18
DE
3
4
1
2
1. Wählen Sie das zu konvertierende Video.
2. Wählen Sie den Ort für das zu speichernde Video.
3. Legen Sie die zu konvertierende Zeitspanne fest (wenn
gewünscht).
4. Starten Sie die Konvertierung und warten Sie bis die
Konvertierung vollständig abgeschlossen ist (100 %).
Vom Konvertierungsprogramm unterstützte Formate:
avi, wmv, mpg, mpeg, mov, qt, rm, rmvb, 3gb, mov, vob, asf.
Achtung! Aufgrund von unterschieden auch innerhalb eines
Dateiformates kann esin seltenen Fällen vorkommen, das
Dateien vereinzelt nicht von diesem Programm verarbeitet
werden können.
28
Page 29
ODYS MP3-Player X18
5 Fehlerbehebung
Problem Ursache und Abhilfe
Das Gerät funktioniert
nicht.
Über die Kopfhörer wird
kein Ton ausgegeben.
Auf der Anzeige werden
unbekannte Zeichen
ausgegeben.
Musik kann nicht wie
gewohnt heruntergeladen werden.
Überprüfen Sie, ob der Akku eine ausreichende
Ladung aufweist.
Vergewissern Sie sich, dass der Player
eingeschaltet ist.
Ist der Hauptschalter eingeschaltet?
Vergewissern Sie sich, dass die Lautstärke
über null eingestellt ist und dass der Kopfhörer
ordnungsgemäß angeschlossen ist.
Vergewissern Sie sich, dass der Kopfhörer
nicht verschmutzt ist.
Bei fehlerhaften MP3-Dateien werden verschiedene Geräusche ausgegeben, auch wenn
keine Musik wiedergegeben werden kann.
Vergewissern Sie sich, dass die Dateien
vollständig sind.
Verwenden Sie probeweise andere Kopfhörer.
Vergewissern Sie sich, dass Sie die richtige
Sprache ausgewählt haben.
Überprüfen Sie, ob der Treiber ordnungsgemäß installiert wurde.
Überprüfen Sie, ob das USB-.Kabel beschädigt
ist, und vergewissern Sie sich, dass das Gerät
ordnungsgemäß mit dem USB-Anschluss
verbunden ist. Vergewissern Sie sich, dass
ausreichender Speicherplatz vorhanden ist.
Vergewissern Sie sich, dass die Tastensperre
nicht aktiviert ist.
DE
29
Page 30
ODYS MP3-Player X18
Es kommt keine USBVerbindung zum PC
DE
zustande.
Das Gerät lässt sich
nicht mehr bedienen.
Der Player schaltet sich
nach kurzer Zeit aus
oder kann nicht
eingeschaltet werden.
Die USB-Verbindung
funktioniert aber.
Kabel/Steckerverbindung zum PC überprüfen,
Windows-Systemkonfiguration und USBTreiber überprüfen.
PC neustarten, USB-Kabel abziehen und
erneut verbinden, Treiber neu installieren
Besteht die Störung weiterhin, wenden Sie sich
an den Kundendienst.
Nutzen Sie die Reset-Funktion des Players.
Batterie voll aufladen (3 – 4 h)
Ist der Player eine längere Zeit nicht benutzt
worden, wird für die ersten beiden Ladezyklen
jeweils 8 h empfohlen.
30
Page 31
ODYS MP3-Player X18
6 Technische Daten
Speichermedium
intern
Dateiformate MP3, WMA, WAV, JPEG
Sprachaufnahme
Batterie Lithium-Ionen
Batterielaufzeit ca. 5 Stunden
Stromversorgung
extern
Temperatur -5 bis 40 °C
Display 1,44 “ CSTN (128x 128 Pixel)
USB-Typ USB 2.0
Rauschabstand > 80 dB
Kopfhörerausgang 2 x 10 mW
Sprachen
1 GB, 2 GB, 4GB
Flash-Speicher
Aufzeichnungsformat WAV
Aufzeichnungszeit ca. 32 Stunden (512 MB)
USB
Chinese (simple), Chinese (trad.), English, Korean,
Japanese, Spanish, French, German, Italian,
Portuguese, Greek
DE
31
Page 32
ODYS MP3-Player X18
7 Sicherheitshinweise
DE
Obwohl es sich um ein sicheres Produkt handelt, sollten Sie folgende
Hinweise und Warnungen beachten.
• Setzen Sie das Gerät niemals extremer Kälte, Hitze,
Nässe, direkter Sonneneinstrahlung oder staubigen
Bedingungen aus. Fehlfunktionen und Beschädigungen
können die Folge sein.
• Verwenden Sie das Gerät nicht in extrem trockener Umgebung, um elektrostatische Aufladungen zu vermeiden.
• Das Gerät nicht schütteln oder harten Stößen aussetzen.
Stellen Sie keine schweren Gegenstände auf das Gerät.
• Laden Sie den internen Akku des Gerätes rechtzeitig.
• Bedienen Sie den MP3-Player nicht während des Führens
eines Fahrzeugs.
• Drücken Sie niemals zwei Tasten gleichzeitig und behandeln Sie das Display vorsichtig.
• Tragen Sie den MP3-Player nicht zusammen mit anderen
metallischen Gegenständen (Münzen oder Schlüssel) in
Ihrer Hosentasche.
• Reinigen Sie das Gerät nur mit einem weichen, trockenen
Tuch und verwenden Sie zum Reinigen des Geräts keine
flüchtigen Substanzen wie z. B. Lösungsmittel, um Beschädigungen der Oberfläche zu vermeiden.
• Öffnen Sie keinesfalls das Gehäuse des Geräts und versuchen Sie nicht, das Gerät zu reparieren oder zu
modifizieren.
• Unterbrechen Sie niemals die USB-Verbindung des MP3Players zum PC während der Dateiübertragung oder des
Formatierens des Speichers. Melden Sie den MP3-Player
wieder korrekt vom Betriebssystem ab. Andernfalls kann
es zu Datenverlusten und Störungen kommen.
32
Page 33
Entsorgungshinweis
Bitte werfen Sie den eventuell defekten MP3-Player nicht in
den normalen Hausmüll (interne Batterie). Bringen Sie das
defekte Gerät zu Ihrem Fachhändler oder zu einer
entsprechenden Sammelstelle. Damit ermöglichen Sie eine
umweltgerechte Entsorgung.
ODYS MP3-Player X18
DE
33
Page 34
ODYS MP3-Player X18
8 Garantiebedingungen
Die nachstehenden Bedingungen bein halten die Voraussetzungen und den Umfang unserer
DE
Garantieleistungen und lassen unsere gesetzlichen und vertraglichen Gewä hrleistungsverpflichtungen unberührt.
Für unsere Produkte leisten wir Garantie gemäß nachfolgenden
Bedingungen:
1. Wir geben 24 Monate-Gewährleis tung für Odys-Produkte. Innerhalb von 12
Monaten ab Kaufdatum beheben wir unentgeltlich nach Massgab e der folgenden
Garantiebedingungen Schäden oder Mängel am Produkt. Bei einem Mangel oder
Defekt, der später als 12 Monate nach dem Kaufdatum festgestellt wird, muß für
eine Garantiereparatur ein Fabrik ationsfehler nachweislich vorliegen.
Die Garantie erstreckt sich nicht auf Batterien und andere Teile, die zu de n
Verbrauchsgütern zählen, leicht zerbrec hliche Teile, wie z.B. Glas oder Kunststoff
sowie Defekte aufgrund des normalen Vers chleißes. Eine Garantiepflicht wird
nicht ausgelöst durch geringfügige Ab weichungen von der Soll-Beschaffenheit ,
die für die Wert- und Gebrauchstauglichk eit des Produkts unerheblich sind, durch
Schäden aus chemischen und elektrochem ischen Einwirkungen, von Wasser
sowie allgemein aus anormalen Bedi ngungen.
2. Die Garantieleistun g erfolgt in der Weise, dass m angelhafte Teile nach uns erer Wahl
unentgeltlich instand ges etzt oder durch einwandfreie T eile ersetzt werden. AXDIA
behält sich das Recht auf Austausch gegen ein gleichwertiges Ersatzgerät vor, falls
das eingesandte Produkt innerhalb eines angemessenen Zeit- und Kostenrahmens
nicht instand gesetzt werden kann. Ebenso kann das Produkt gegen ein anderes
gleichwertiges Model l ausgetauscht werden. Ins tandsetzungen vor Ort k önnen nicht
verlangt werden. Ersetzte bzw. getauschte Teile gehen in unser Eigentum über.
3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingr iffe von Personen
vorgenommen werden, die hierzu von uns n icht ermächtigt sind, oder wenn
unsere Produkte mit Ergänzungs- oder Zubeh örteilen versehen werden, die nicht
auf unsere Produkte abgestimm t sind.
4. Garantieleistungen bewirken weder eine Verlängerung der Garantief rist, noch
setzen sie eine neue Garantiefrist in Lauf. Die Garanti efrist für eingebaute
Ersatzteile endet mit der Garantiefrist f ür das ganze Produkt.
5. Weitergehende und andere Ansprüche, insbesondere solche auf Ersatz
außerhalb des Produkts entstandener Schäd en sind – soweit eine Haftung nicht
zwingend gesetzlich angeordnet ist – ausges chlossen. Wir haften also nicht für
zufällige, indirekte oder sonstige Folg eschäden aller Art, die zu
Nutzungseinschränkungen, Datenverlusten , Gewinneinbußen oder
Betriebsausfall führen.
34
Page 35
ODYS MP3-Player X18
Geltendmachung eines Garantiefalles
1. Um den Garantieservice in Anspruch zu nehmen, müss en Sie Kontakt mit AXDIA
Service-Center über Email, per Fax oder Telef on aufnehmen (Kontaktdaten siehe
unten). Ebenso steht Ihnen dafür uns er Serviceformular auf unserer W ebseite
oder auf der Rückseite der Garantiebedie nungen zur Verfügung.
2. AXDIA Service-Center wird versuchen, Ihr Problem zu dia gnostizieren und zu
lösen. Wird ein Garantiefall festges tellt, erhalten Sie eine RMA Numm er (Return
Material Authorization) und werden gebete n, das Produkt zu AXDIA einzusenden.
ACHTUNG: AXDIA nimmt nur Sendungen an, die mit einer RMA-
Nummer versehen sind.
Für die Einsendung des Produktes ist folgendes zu beachten:
1. Die Sendung ist ausreichend frankiert, ver sichert und transportgerecht
einzusenden. Dem Produkt darf k ein Zubehör beigefügt sein (keine K abel, CD‘s,
Speicherkarten, Handbücher, etc.), wenn nicht von AXDIA Service-Center anders
bestimmt.
2. Die RMA-Nummer ist sichtbar und lesbar von außen auf der Verpackung zu
vermerken.
3. Eine Kopie des Kaufbelegs muss als Gar antienachweis beigefügt werden.
4. Nach Eingang des eingesandten Produkts leistet AXDIA Garantie gemäß
Garantiebedienungen und sendet das Pr odukt frei Haus versichert zurück.
DE
35
Loading...
