ODYS MP3-Player X88 GLOBE

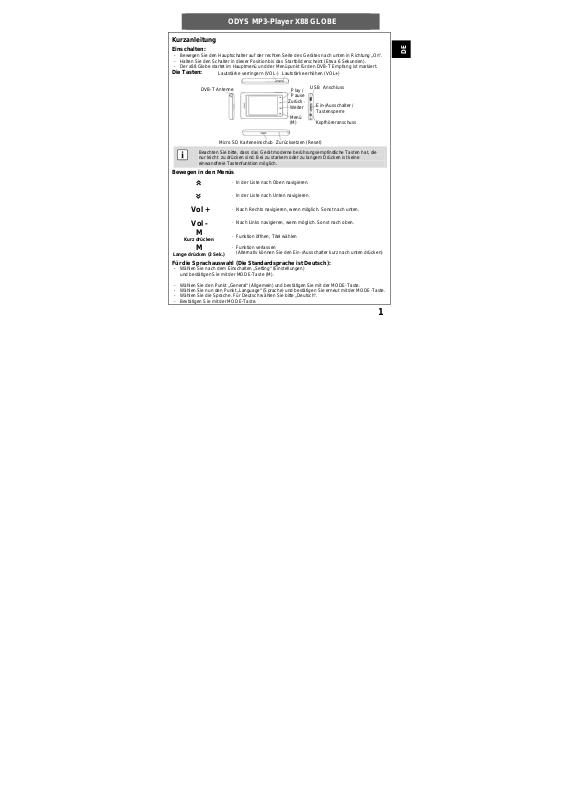

Kurzanleitung
Einschalten:
- Bewegen Sie den Hauptschalter auf der rechten Seite des Gerätes nach unten in Richtung „On“.
- Halten Sie den Schalter in dieser Position bis das Startbild erscheint (Etwa 6 Sekunden).
- Der x88 Globe startet im Hauptmenü und der Menüpunkt für den DVB-T Empfang ist markiert.
Die Tasten:
Bewegen in den Menüs
Kurz drücken
Lange drücken (3 Sek.)
Für die Sprachauswahl (Die Standardsprache ist Deutsch):
- Wählen Sie nach dem Einschalten „Setting“ (Einstellungen)
und bestätigen Sie mit der MODE-Taste (M).
- Wählen Sie den Punkt „General“ (Allgemein) und bestätigen Sie mit der MODE-Taste.
- Wählen Sie nun den Punkt „Language“ (Sprache) und bestätigen Sie erneut mit der MODE-Taste.
- Wählen Sie die Sprache. Für Deutsch wählen Sie bitte „Deutsch“.
- Bestätigen Sie mit der MODE-Taste.
Lautstärke verringern(VOL-
DVB-T Antenne
Micro SD Karteneinschub
Beachten Sie bitte, dass das Gerät moderne berührungsempfindliche Tasten hat, die
nur leicht zu drücken sind. Bei zu starkem oder zu langem Drücken ist keine
einwandfreie Tastenfunktion möglich.
»
»
ol +
ol -
M
M
· In der Liste nach Oben navigieren.
· In der Liste nach Unten navigieren.
· Nach Rechts navigieren, wenn möglich. Sonst nach unten.
· Nach Links navigieren, wenn möglich. Sonst nach oben.
· Funktion öffnen, Titel wählen
· Funktion verlassen
(Alternativ können Sie den Ein-/Ausschalter kurz nach unten drücken)
Lautstärke erhöhen (VOL+
USB Anschluss
Play /
Pause
Zurück
Ein-/Ausschalter /
Weiter
Tastensperre
Menü
Kopfhöreranschuss
Zurücksetzen (Reset
1
DE
DE
ODYS MP3-Player X88 GLOBE
DE
Inhaltsverzeichnis
Kurzanleitung ........................................................................... 1
1 Lieferumfang .........................................................4
2 Einleitung .............................................................. 5
3 Inbetriebnahme .....................................................7
3.1 Bedienelemente................................................................ 7
3.2 Batteriestatus.................................................................... 8
3.3 Treiberinstallation.............................................................. 9
3.4 Verwenden einer Micro-SD-Karte......................................9
3.5 Batterie über den USB-Anschluss aufladen..................... 10
3.6 Dateiübertragung MP3-Player - PC................................. 11
3.7 Abmelden des MP3-Players vom PC.............................. 12
4 Bedienung........................................................... 13
4.1 Ein- und Ausschalten...................................................... 13
4.2 Navigation in den Menüs................................................. 14
4.3 DVB-T Modus.................................................................. 15
4.3.1 Funktionen im DVB-T Modus..................................................15
4.3.2 Einstellungen für den DVB-T Modus.......................................15
4.3.3 DVB-T Sendersuche................................................................16
4.4 Musik-Modus................................................................... 17
4.4.1 Wiedergabeauswahl ................................................................17
4.4.2 Überblick Display-Anzeige.......................................................18
4.4.3 Einstellungen für die Wiedergabe (Musik Modus) .................19
4.5 Video-Modus................................................................... 22
4.5.1 Wiedergabeauswahl ................................................................22
4.5.2 Einstellungen für die Wiedergabe (Video Modus)..................23
4.6 Foto-Modus (Picture Mode)............................................. 24
4.6.1 Wiedergabeauswahl ................................................................24
4.6.2 Einstellungen während der Bilddarstellung ............................24
2
ODYS MP3-Player X88 GLOBE
4.7 Text-Modus (E-Book)...................................................... 26
4.7.1 Einstellungen für den Textmodus............................................26
4.8 FM Radio-Modus............................................................. 28
4.8.1 Funktionen im Radio Modus....................................................28
4.8.2 Einstellungen für den Radio Modus........................................29
4.8.3 Überblick Display-Anzeige.......................................................31
4.9 Sprachaufzeichnung........................................................32
4.9.1 Aufnahmefunktionen................................................................32
4.9.2 Einstellungen für den Aufnahme Modus.................................33
4.9.3 Überblick Display-Anzeige.......................................................34
4.10 Zubehör Funktionen (Other Functions)............................34
4.10.1 Dateiverwaltung (File manager)..............................................34
4.10.2 Dateien löschen (Innerhalb der Dateiverwaltung)..................35
4.10.3 Kalender (Calendar).................................................................35
4.10.4 Taschenrechner (Counter).......................................................35
4.10.5 Stoppuhr (StopWatch) .............................................................36
4.10.6 Zeit (Time).................................................................................36
4.10.7 Datum einstellen (Set date) .....................................................36
4.11 System-Einstellungen (Settings)......................................37
4.11.1 Allgemeine Einstellungen (General)........................................37
4.11.2 Anzeigeeinstellung (Display Settings).....................................38
4.11.3 Zeitabhänige Einstellungen (Time Settings)...........................38
4.11.4 Farbeinstellungen (Color Settings)..........................................39
4.11.5 Sonstige Einstellungen (Other Settings).................................40
5 Fehlerbehebung..................................................41
6 Technische Daten ...............................................43
7 Sicherheitshinweise ............................................ 44
8 Garantiebedingungen.......................................... 47
3
DE
DE
ODYS MP3-Player X88 GLOBE
1 Lieferumfang
DE
Bitte überprüfen Sie den Karton auf folgenden Inhalt. Falls der Inhalt nicht
vollständig ist, benachrichtigen Sie bitte Ihren Händler:
ODYS MP X88 Globe
Garantiekarte
4
Anleitungen +Software)
Netzteil / Ladegerät
USB-Kabel
CD-ROM
(Treiber +
Kopfhörer
Benutzerhandbuch
ODYS MP3-Player X88 GLOBE
2 Einleitung
Danke, dass Sie sich für unser Produkt entschieden haben. Bitte
lesen Sie die Anleitung sorgfältig durch, um alle Funktionen des
Produkts nutzen zu können und um eine lange Lebensdauer zu
gewährleisten. Bewahren Sie die Anleitung für späteres
Nachschlagen gut auf.
Dieses Produkt ist ein tragbarer digitaler MP3-Player, mit dem Sie
Ihre MP3- und WMA-Musiktitel wiedergeben, Sprache aufzeichnen
oder beliebige Dateien abspeichern können. Mit dem modernen
Farb-Display können Sie auch digitale Bilder und Videos ansehen.
Achtung
Lesen Sie bitte vor dem Gebrauch des MP3-Players die allgemeinen Sicherheitshinweise in Kap. 7. Beachten Sie auch
insbesondere die Hinweise zur sicheren Beendung des Datenaustausches zwischen MP3-Player und Computer in Kap. 3.7.
Produkteigenschaften
• 3 Zoll Breitbild TFT Farbdisplay (400 x 240 Pixel)
• schnelle Datenübertragung über USB 2.0 High Speed
• eingebaute, wiederaufladbare Lithium-Polymer Batterie
• Energiesparfunktionen, Helligkeit und Ausschaltzeit einstellbar
• Musik hören während des E-Book-Lesens
• Gebrauch als mobiler Datenträger möglich
• unterstützt Firmware-Upgrade.
• Menü mit klaren Symbolen und Schriftzeichen für eine
benutzerfreundliche, intuitive Bedienung
• verschiedene Wiederholungs- und Equalizermodi
• Lyrics-Funktion
• digitale Sprachaufnahme über das Mikrofon und Sprachwiedergabe
• mehrsprachige Menüs wählbar
DE
DE
5
ODYS MP3-Player X88 GLOBE
Support
DE
URL: http://www.odys.de
Auf unseren Webseiten finden Sie neueste Informationen über diesen
MP3-Player, über andere Produkte unseres Unternehmens und über
unser Unternehmen selbst. Eventuelle Firmware-Aktualisierungen für
diesen MP3-Player werden ebenfalls auf unserer Website angeboten.
Falls Sie Fragen oder Probleme haben, lesen Sie die FAQ’s auf unserer
Website oder wenden Sie sich an unseren Kundendienst
support@odys.de.
6
)
ODYS MP3-Player X88 GLOBE
3 Inbetriebnahme
3.1 Bedienelemente
Lernen Sie bitte vor Gebrauch die Bedienelemente Ihres MP3-Players
kennen.
Lautstärke verringern (VOL-)
Lautstärke erhöhen (VOL+)
DE
DE
DVB-T Antenne
Display
Micro SD Karteneinschub
Tastenfunktionen
VOL +
VOL -
Play/Pause
Hoch
Runter
M
Ein/Aus-Schalter
Reset
Play /
Pause
Vorheriges
Nächstes
Menü (M)
USB Anschluss
Kameraobjektiv
Ein-/Ausschalter
/ Tastensperre
Kopfhöreranschuss
Zurücksetzen (Reset
Lautstärke erhöhen (VOL +) /
Bild im Fotomodus nach links drehen
Lautstärke verringern (VOL -)/
Bild im Fotomodus nach rechts drehen
Wiedergabe / Pause
Aufwärts / Schneller Rücklauf / vorherige Datei / Sender vor
Abwärts / Schneller Vorlauf / nächste Datei / Sender zurück
Kurz drücken: Modus öffnen
Untermenüs öffnen
Länger drücken (3Sek.): Menüebene zurück
Gedrückt halten: Modus verlassen
Ein- und Ausschalten / Tastensperre
Umschaltung des Anzeigeformats (Bild-, Video-, DVB-Modus)
Zurücksetzen des Players nach Funktionsstörungen oder
Bedienungsfehlern
7
ODYS MP3-Player X88 GLOBE
Beschreibung der Tastenbedienung
DE
Die Tasten können auf drei Arten bedient werden: kurzes Drücken,
längeres Drücken und gedrückt Halten. Im späteren Verlauf des
Handbuchs ist ohne weitere Erläuterung immer ein kurzes Drücken
gemeint.
Kurzes Drücken: Der Effekt tritt nach einem kurzen Druck auf die Taste ein.
Längeres Drücken: Der Effekt tritt ein, wenn Sie die Taste drücken und für
3 Sekunden gedrückt halten.
Gedrückt Halten: Der Effekt tritt beim Drücken bis zum Loslassen in bestimm-
ten Abständen wiederholt ein, z. B. Schnellvorlauf oder Schnellrücklauf.
3.2 Batteriestatus
Die Spannung der internen, wiederaufladbaren Batterie beträgt 3,7 V. Der
Ladezustand der Batterie wird mit verschiedenen Symbolen angezeigt, so
dass Sie grob abschätzen können, wie lange der Betrieb des Players
noch möglich ist. Im Laufe der Nutzung nimmt diese Anzeige langsam ab.
voll etwa halb voll bald leer leer
Das Ladungssymbol „leer“ wird angezeigt, wenn die Batterie nahezu leer
ist. Zu diesem Zeitpunkt sollten Sie das Gerät wieder aufladen. Die
interne Batterie kann über die USB-Schnittstelle des PC/USB-Hub oder
mit einem separaten USB-Netzteil/Ladegerät aufgeladen werden (siehe
Kap. 3.5).
Das separate USB- Netzteil/Ladegerät kann über unsere Website
www.odys.de nachbestellt werden.
Laden Sie bitte die Batterie vor dem ersten Gebrauch voll auf. Das
Laden einer leeren Batterie dauert etwa 5 h. Für die ersten beiden
Ladezyklen sollten Sie die Batterie etwa 8 h lang laden.
8
ODYS MP3-Player X88 GLOBE
3.3 Treiberinstallation
• Schalten Sie den Hauptschalter am Player ein (Position ON).
• Verbinden Sie den MP3-Player mit Hilfe des beigefügten USB-
Kabels mit Ihrem PC.
• Die Treiberinstallation wird gestartet. Unter Windows 2000 und XP
erkennt der PC ein neues Hardware-Gerät (Massenspeichergerät)
und installiert die entsprechenden Treiber automatisch.
• Wenn bei der Installation Fehler auftreten, entfernen Sie das USBKabel, starten das Betriebssystem neu und verbinden das USBKabel erneut mit dem PC.
3.4 Verwenden einer Micro-SD-Karte
Einstecken der Karte
Zum Einschieben der Micro-SD-Karte sehen Sie auf die PlayerVorderseite und halten Sie die Micro-SD-Karte mit den Kontakten
nach unten entsprechend der Abbildung.
Schieben Sie nun die Karte in das Kartenfach ein. Drücken Sie mit
dem Fingernagel auf den Kartenrand bis die Karte hörbar einrastet.
DE
DE
9
ODYS MP3-Player X88 GLOBE
DE
Entfernen der Karte
Drücken Sie die Karte kurz einmal in das Fach hinein, um sie hörbar
zu entriegeln. Entfernen oder wechseln Sie nun die Karte.
Verwenden Sie nur Micro-SD-Karten bis 8 GB Speicherplatz.
Eine Micro-SD-Karte gehört nicht zum Lieferumfang.
Drücken Sie die Karte nicht zu fest in das Fach, sonst wird das
Gerät beschädigt. Die Karte sollte sich normalerweise leicht
einschieben lassen.
Versuchen Sie nicht andere schmale Gegenstände in das Fach
einzuschieben.
3.5 Batterie über den USB-Anschluss aufladen
Die interne, wiederaufladbare Batterie können Sie über den USBAnschluss Ihres Computers, über einen USB-Hub mit eigener
Stromversorgung oder mit einem separaten USB-Netzteil/Ladegerät
aufladen. Bevor Sie den Akku des Players zum ersten Mal aufladen,
verbrauchen Sie bitte die vorhandene Akku-Energie.
Laden Sie danach den Akku voll auf. Nur so wird die volle AkkuKapazität erreicht.
• Verbinden Sie den MP3-Player mit Hilfe des beigefügten USBKabels mit der Stromversorgung.
• Der Ladevorgang beginnt automatisch. Lassen Sie den Akku stets
voll aufladen (siehe Batteriesymbol im Display).
Die Batterielaufzeit des Players hängt stark von der eingestellten
Lautstärke ab. Bei hoher Lautstärke verkürzt sich die
Batterielaufzeit entsprechend. Je nach abgespieltem Dateityp
und Menge der Tastenbedienung verändert sich ebenfalls die
Laufzeit der Batterie.
Nutzen Sie die Energiesparfunktionen zum automatischen
Abschalten des Displays und des Players (Kap. 4.9).
10
ODYS MP3-Player X88 GLOBE
3.6 Dateiübertragung MP3-Player - PC
• Verbinden Sie den MP3-Player mit Hilfe des beigefügten USBKabels mit Ihrem PC.
• Öffnen Sie den Windows-Explorer oder doppelklicken Sie auf den
Arbeitsplatz.
• Wählen Sie die zu übertragenden Ordner oder Dateien aus und
ziehen Sie diese auf das Wechseldatenträger-Symbol des MP3Players (Download ins Wurzelverzeichnis).
Sie können sich zuvor auch verschiedene Ordner zur
Klassifizierung ihrer Dateitypen im Speicher des Players anlegen
und die jeweiligen Dateien dort ablegen.
• Nach dem Übertragungsende überprüfen Sie mit einem Klick auf
das MP3-Player-Symbol, ob die Dateien vollständig kopiert wurden.
• Analog kopieren Sie auch Dateien vom MP3-Player zum PC
(Upload).
Bitte beachten Sie, dass Musik Titel nicht direkt von einer
Audio CD übertragen werden können. Bitte speichern Sie
die Titel zunächst im MP3 oder WMA Format ab.
Stellen Sie sicher, das verwendete WMA Dateien nicht
Lizenzgeschützt sind. Geschützte Dateien können nicht
von diesem Gerät wiedergegeben werden.
Entfernen Sie während der Dateiübertragung oder
während des Formatierens nicht das USB-Kabel vom
MP3-Player.
Beachten Sie, dass das Hauptverzeichnis des Players
maximal 150 Einträge (Ordner und Dateien) verwalten
kann. Wollen Sie mehr Dateien verwalten, dann legen Sie
entsprechende Unterordner an. In diese Unterordner
können Sie beliebig viele Dateien ablegen.
Formatieren des Flash-Speichers
11
DE
DE
ODYS MP3-Player X88 GLOBE
DE
Über das PC-Betriebssystem:
Öffnen Sie den Windows-Explorer und klicken Sie mit der rechten
Maustaste auf das Wechseldatenträger-Symbol des Players. Klicken
Sie dann im Kontextmenü auf die Opti on Fo rmat ieren .
3.7 Abmelden des MP3-Players vom PC
• Melden Sie den MP3-Player mit der Option „Hardware sicher
entfernen“
• Klicken Sie in der Taskleiste rechts unten auf das Symbol
wählen Sie im nachfolgenden Dialog-Fenster den Eintrag „USBMassenspeichergerät – Laufwerk (X:) entfernen“.
• Danach erscheint die Meldung, dass die Hardware nun entfernt
werden kann.
wieder korrekt vom Betriebssystem ab.
Melden Sie das Gerät auch ab, wenn Sie es nur über den USB
Anschluss Ihres Computers aufladen möchten. Der
Ladevorgang wird hierdurch beschleunigt.
Bitte beachten Sie, dass Sie währenddessen nicht mehr auf
den Wechseldatenträger zugreifen können. Entfernen Sie das
Gerät und verbinden Sie es erneut mit Ihrem Computer um es
erneut als Wechseldatenträger zu verwenden.
und
12
ODYS MP3-Player X88 GLOBE
4 Bedienung
4.1 Ein- und Ausschalten
Einschalten
• Schalten Sie das Gerät ein, indem Sie den Hauptschalter für etwa
6 Sekunden in Position ON halten, bis der Startbildschirm
erscheint.
• Das Display zeigt nun das Hauptmenü.
• Falls das Gerät nicht einschaltet, laden Sie bitte die Batterie über
den USB-Anschluss auf.
Ausschalten
Schalten Sie das Gerät aus, indem Sie wieder den Hauptschalter an der
Unterseite in Position ON halten (etwa 3 Sekunden) bis wieder der
Startbildschirm erscheint und sich das Gerät ausschaltet.
Tastensperre aktivieren:
Tastensperre deaktivieren:
Reset
Bei Funktionsstörungen können Sie den Player zurücksetzen und neu
starten, indem Sie den Reset Schalter auf der Unterseite des Gerätes
drücken.
3 Sekunden halten
Schieben Sie den Ein- / Ausschalter
auf der rechten Seite nach oben in
Richtung des Schloss Symbols.
Die Tasten sind nun gesperrt.
Schieben Sie den Ein / Ausschalter
wieder zurück nach unten in die
mittlere Position um die Tastensperre
aufzuheben.
Das Gerät kann nun wieder in
gewohnter Weise betrieben werden.
DE
DE
3Sekunden halten
13
ODYS MP3-Player X88 GLOBE
)
4.2 Navigation in den Menüs
DE
Über das Hauptmenü haben Sie Zugriff auf die
verschiedenen Betriebsarten und Einstellungen
des Players.
Bewegen in den Menüs:
/ Vol +
»
»
/ Vol -
M
Lange drücken (3 Sek.
· In der Liste nach Oben navigieren.
· In der Liste nach Unten navigieren.
· Funktion öffnen
· Funktion schließen
(Alternativ können Sie den Ein-/Ausschalter kurz
nach unten drücken)
14
»» »» »
ODYS MP3-Player X88 GLOBE
4.3 DVB-T Modus
• Wählen Sie im Hauptmenü den DVB-T-Modus und
drücken Sie die M-Taste.
4.3.1 Funktionen im DVB-T Modus
Vol+
Lautstärke erhöhen.
Vol-
Lautstärke verringern.
Senderliste anzeigen
Senderliste zurück
»
Senderliste vor
M
Liveansicht verlassen
länger
Die Sendersuche wird in Kapitel 4.3.3 beschrieben.
4.3.2 Einstellungen für den DVB-T Modus
Die Einstellungen sind über den DVB-T Modus zugänglich. Wählen Sie
den Modus wie in Kapitel 4.2 beschrieben.
Befinden Sie sich bereits in der DVB-T Liveansicht drücken
M
Sie die Menü-Taste (M) zwei Mal für etwa 3 Sekunden um in
das Einstellungsmenü zu gelangen.
So nehmen Sie Einstellungen vor:
Wählen Sie die gewünschte Option mit Hilfe der /
Tasten
Öffnen Sie mit der M-Taste das Einstellungsmenü oder
M
führen Sie die Funktion direkt aus. Speichern Sie
Änderungen ebenfalls durch drücken der M-Taste.
M
Durch längeres drücken der M-Taste (3Sek.) können Sie das
länger
Menü wieder verlassen.
Ein/Aus
Drücken Sie den Ein- / Ausschalter kurz nach unten um
zwischen Vollbilddarstellung und angepasster Darstellung
zu wechseln.
15
DE
DE
Loading...
