Numark MixTrack Pro FX User Guide

User Guide

English ( 2 – 6 )

Guía del usuario

Español ( 7 – 11 )

Guide d’utilisation

Français ( 12 – 16 )

Guide per l’uso

Italiano ( 17 – 21 )

Benutzerhandbuch

Deutsch ( 22 – 26 )

Appendix

English ( 27 )

User Guide (English)

Introduction

Box Contents

MixTrack Pro FX
USB Cable
Software Download Card

Support

For the latest information about this product (system requirements, compatibility information, etc.)
and product registration, visit numark.com.

For additional product support, visit numark.com/support.

Setup

1. Place MixTrack Pro FX on a flat, stable surface.

2. Make sure all devices are turned off and all faders and gain knobs are set to “zero”.

3. If using a microphone, connect it to MixTrack Pro FX’s microphone input.

4. Connect MixTrack Pro FX’s outputs to power amplifiers, tape decks, and/or other audio
sources.

5. Plug all devices into AC power and connect MixTrack Pro FX’s USB port to a computer’s USB
port using the included USB cable.

6. When powering everything on, power on your devices in the following order:

• (1) Your computer, (2) any amplifiers, speakers, or output devices

7. Locate the Serato DJ Lite installation card in the box to download and install the software.

8. Open your software program and load music to the decks.

9. Start DJ’ing!

10. When powering everything off, power off your devices in the following order:

• (1) Any amplifiers, speakers, or output devices, (2) your computer

Connection Diagram

Items not listed under Introduction > Box Contents are sold separately.

2

Headphones

Microphone

User Guide
Safety & Warranty Manual

Computer

Speakers

Features

Top Panel

1

7

3

8

9

10

24

26

30

2830283027

28

29

1. Browse Knob: Rotate this knob to cycle through folders and tracks. Press the knob to cycle
between the Crates and Library.

Hold Shift and rotate the knob to quickly scroll through tracks and folders.

2. Master Gain: Adjusts the master volume in the software.
Note: This control does not affect the microphone volume, which is summed with the final

output of the Master Gain to the Master Output. Use the Mic Gain knob to control the
microphone volume.

3. Mic Gain: Adjusts the level for the microphone input.

4. Cue Mix: Adjusts the audio output to the headphones, mixing between the cue output and the
master mix output.

5. Cue Gain: Adjusts the volume for headphone cueing.

6. Master Output LEDs: Displays the audio level going to the Master Output.

7. Load: Press one of these buttons while a track is selected to assign it to Deck 1 or 2,
respectively. Quickly double-press a Load button to assign the same track on both decks.

8. Level: Adjusts the pre-fader, pre-EQ audio level of the corresponding channel.

9. High EQ: Controls the treble frequencies for the individual channels.

10. Mid EQ: Controls the mid-range frequencies for the individual channels.

11. Low EQ: Controls the bass frequencies for the individual channels.

12. Filter: Adjusts the amount of the filter effect. Turning the knob left and right will produce a low­pass filter and high-pass filter, respectively.

13. Cue/PFL: Sends pre-fader audio to the cue channel for headphone monitoring.

14. Channel Fader: Adjusts the volume of the individual channels in the software.

15. Crossfader: Controls the blend between the two decks.

16. Pitch Bend Down: Press and hold to momentarily reduce the speed of the track.
Hold Shift and this button to adjust the pitch range.

17. Pitch Bend Up: Press and hold to momentarily increase the speed of the track.
Hold

18. Pitch Fader: This controls the speed of the music. Moving towards the "+" will speed the
music up, while moving towards the "–" will slow it down.

31 32 33

34

Shift and this button to activate Keylock.

25

16

36 37

11

18

12

14 14

17

35

7

20

23

19

8

9

2

10

21

22

13

6

15

11

24

18

12

13

5

4

6

26

28

28

27

28

29

29

29

30

30

30

31 32 33

34

25

16

36 37

17

35

3

19. Beats Multiplier: Increases and decreases the rate of the effects to the beat. When using a
time-based effect, this knob adjusts its time division.

20. FX Wet/Dry Knob: Turn this knob to adjust the wet/dry mix of the effects.

21. Software FX: Press one of these buttons to select a software effect.

• HPF (High pass filter)

• LPF (Low pass filter)

• Flanger

• Echo

• Reverb

• Phaser

22. FX On/Off: Push up on the toggle switch to latch (lock) the FX in the on position. Push down on
the toggle switch to turn the FX on momentarily. When the toggle switch is in the middle
position, the FX will be off.

23. Tap BPM: Press this 4 or more times to manually enter a new BPM. The software will ignore
the track's BPM and follow your manually entered tempo.

Press Shift and this button to reset the tempo to the track’s default BPM.

24. Platter/Jog Wheel: This capacitive, touch-sensitive jog wheel controls the audio when the
wheel is touched and moved. When the Scratch button is not active, use the jog wheel to bend
the pitch of the track. When the Scratch button is active, use the jog wheel to grab and move
the audio, "scratching" the track as you would with a vinyl record. You can also grab the non­touch-sensitive outer wheel to bend the pitch of the track.

Press Shift and move the wheel to quickly search through the audio.

25. Scratch: Press this button to turn on the scratch feature for the jog wheel.
Hold Shift and press this button to momentarily censor the track.

26. Shift: Allows multiple control commands to be triggered when pressed first along with other
buttons.

27. Sync: Press this button to automatically match the corresponding deck's tempo with the
opposite deck's tempo.

Press Shift and press this button to deactivate Sync.

28. Cue (Transport Control): Sets and recalls the main Cue point in the current track. Hold down
the Cue button for temporary play of the cue point. The track will play for as long as the button
is held down and return to the cue point once it is released.

Press Shift + Cue to return the play head to the start of the track.

29. Play/Pause: Starts and suspends playback.

30. Cue: With this Pad mode, each pad assigns a Hot Cue Point, or returns the track to that Hot
Cue Point. When a pad is unlit, you can assign a Hot Cue Point by pressing it at the desired
point in your track.

31. Auto Loop: With this Pad mode, each pad triggers an auto loop of a different length. See

Operation > Performance Pad Modes for more information.

32. Fader Cuts: With this Pad mode, the top 4 performance pads are used to perform transform
effects for cuts on scratching. See Operation > Performance Pad Modes for more
information.

33. Sampler: With this Pad mode, each pad triggers a sample in the software. See Operation >

Performance Pad Modes for more information.

4

34. Performance Pads: The top row of pads is used to trigger loop points or samples depending
on the Pad mode setting. See Operation > Performance Pad Modes for more information.

The bottom row of pads is used to trigger Stutter, Previous Track, Search Backward, and
Search Forward:

• Stutter: Repeats or “stutters” the sample when the pad is repeatedly tapped.

• Previous Track: Goes to the previous track.

• Search Backward: Searches backward through the current track.

• Search Forward: Searches forward through the current track.

35. Loop On/Off: Press to activate auto loop on/off. Hold Shift and press this button to trigger a
reloop.

36. Loop 1/2: Press this button when a loop is active to decrease the loop size by half. Hold Shift
and press this button to set the Loop In point.

37. Loop x2: Press this button when a loop is active to double the loop size. Hold Shift and press
this button to set the Loop Out point.

Front Panel

1. Headphone Output: Connect headphones to these
1/4” (6.35 mm) and 1/8” (3.5 mm) jacks for
monitoring the signal. The headphone volume is
controlled using the Cue Gain knob.

1

Rear Panel

1. Master Output (RCA): Use standard RCA cables to
connect this output to speakers or an amplifier
system.

2. USB: Sends USB MIDI data to control various
software parameters.

3. Microphone Input: Connect a standard dynamic
microphone to this 1/4” (6.35 mm) jack.

1

3

2

5

SAMPLEAUTOLOOP

CUE

Operation

Performance Pad Modes

The upper row of pads has different functions depending on their mode: Cue, Auto Loop Mode,
Fader Cuts, and Sample Mode. To select a mode, press one of the Pad mode buttons and press one
of the upper pads to activate a specific function.

Cue Mode: Press the pad marked Cue and press a lit pad from the upper 4 pads to return a track to
the assigned Hot Cue Point. Press an unlit pad from the upper 4 pads to assign a Hot Cue Point at
the desired point in your track.

Auto Loop Mode: Press the pad marked Auto Loop to assign the upper 4 pads to the functions
listed below:

• Auto 1: Sets and starts playback of a 1-beat auto loop. Press Shift + Auto 1 to set and start

playback of a 1/16-beat loop roll.

• Auto 2: Sets and starts playback of a 2-beat auto loop. Press Shift + Auto 2 to set and start

playback of a 1/8-beat loop roll.

• Auto 4: Sets and starts playback of a 4-beat auto loop. Press Shift + Auto 4 to set and start

playback of a 1/4-beat loop roll.

• Auto 8: Sets and starts playback of an 8-beat auto loop. Press Shift + Auto 8 to set and start

playback of a 1/2-beat loop roll.

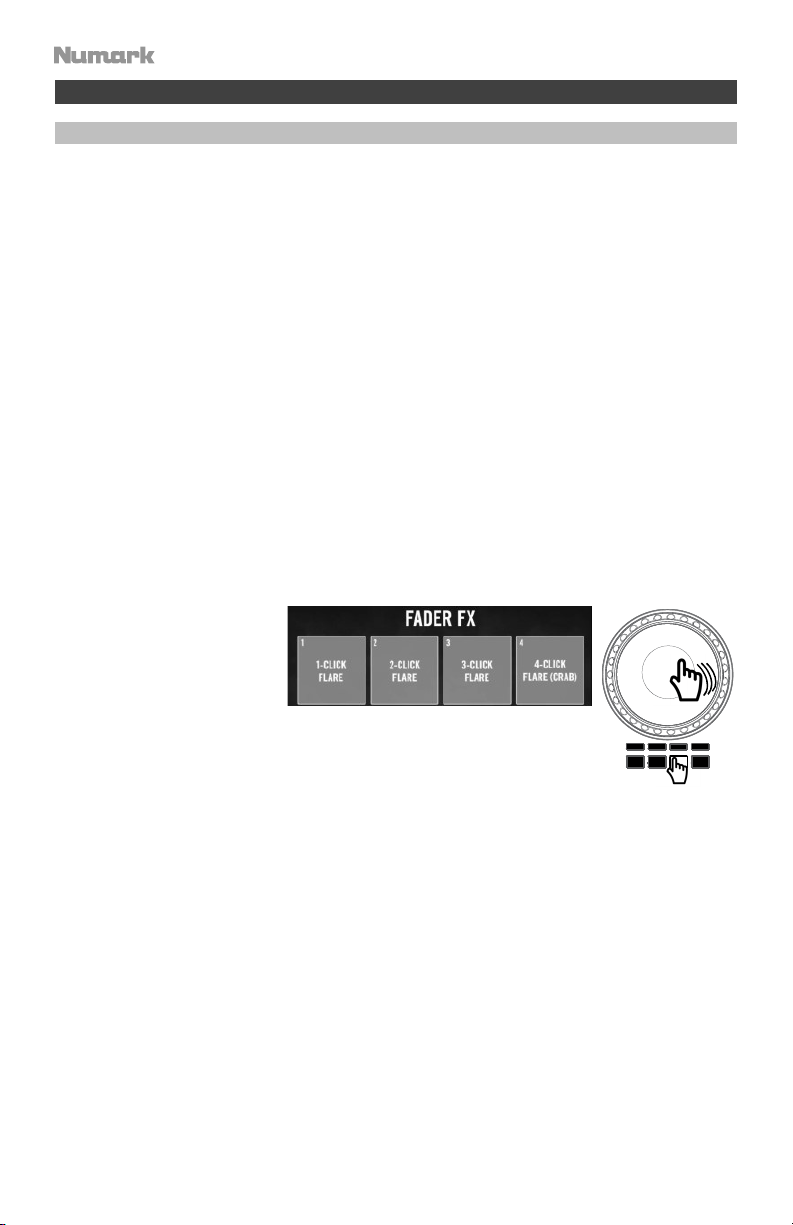

Fader Cuts: The pads will mute
and unmute the deck’s audio
signal in a way that emulates
crossfader movements toward
that deck.

Sample Mode: Press the pad marked Sampler to assign the upper 4 pads to play a sample. Press
Shift and one of the upper four pads to stop playback, or to load a sample if the slot is empty.

FADER CUTS

6

Guía del usuario (Español)

Introducción

Contenido de la caja

MixTrack Pro FX
Cable USB
Tarjeta de descarga de software

Soporte

Para obtener la información más completa acerca de este product (los requisitos del sistema,
compatibilidad, etc) y registro del producto, visite numark.com.

Para soporte adicional del producto, visite numark.com/support.

Instalación

1. Coloque el MixTrack Pro FX sobre una superficie plana y estable.

2. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de
ganancia estén en posición "cero".

3. Si utiliza un micrófono, conéctelo a la entrada para micrófono del MixTrack Pro FX.

4. Conecte las salidas del MixTrack Pro FX a los amplificadores de potencia, bandejas de cinta
magnética y/u otras fuentes de audio.

5. Enchufe todos los dispositivos a la toma de corriente alterna y conecte el puerto USB del
MixTrack Pro FX al puerto USB de su ordenador utilizando el cable USB includio.

6. Al encender todos los equipos, hágalo en el siguiente orden:

• (1) Su computadora, (2) amplificadores, altavoces o dispositivos de salida

7. Localice la tarjeta de instalación de Serato DJ Lite en la caja para descargar e instalar el
software.

8. Abra su programa de software y cargue la música en las bandejas.

9. ¡Comience su sesión como DJ!

10. Al apagar todos los equipos, hágalo en el siguiente orden:

• (1) Amplificadores, altavoces o dispositivos de salida, (2) su computadora

Diagrama de conexión

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Guía del usuario
Manual sobre la seguridad y garantía

Auriculares

Micrófono

Computadora

Altavoces

7

Características

Panel superior

1

7

3

8

9

10

24

26

30

2830283027

28

29

1. Perilla de navegación: Gire la perilla para recorrer las carpetas y las pistas. Cuando
seleccione una carpeta, pulse la perilla para entrar a la misma.

Mantenga presionada la tecla Shift y gire la perilla para desplazarse rápidamente por las pistas
y carpetas.

2. Ganancia maestra: Ajusta el volume maestro en el software.
Nota: Este control no afecta el volumen del micrófono el cual se suma a la salida final de la

ganancia maestra hacia la salida maestra. Use la perilla mic gain (ganancia del micrófono) para
controlar el volumen del micrófono.

3. Mic Gain: Ajusta el nivel para la entrada del micrófono.

4. Mezcla de cue: Permite ajustar la salida de audio a los auriculares, mezclando la salida para
cue y la salida de mezcla maestra.

5. Ganancia de cue: Permite ajustar el volumen del cue por los auriculares.

6. LED de salida maestro: Muestra el nivel de audio que sale por la salida maestra.

7. Cargar: Pulse uno de estos botones mientras está seleccionada una pista para asignarla a la
bandeja 1 o 2, respectivamente. Presione dos veces rápidamente un botón Cargar para asignar
la misma pista en ambas cubiertas.

8. Nivel: Ajusta el nivel de audio previo al fader y al ecualizador del canal correspondiente en el
software.

9. Ecualización de agudos: Permite controlar las frecuencias de agudos de los canales
individuales.

10. Ecualización de medios: Permite controlar las frecuencias de la gama media de los canales
individuales.

11. Ecualización de graves: Permite controlar las frecuencias de graves de los canales
individuales.

12. Filtro: Esta perilla permite ajustar el valor del filtro. Girándola a izquierda y derecha se produce
un filtro pasa-bajos y un filtro pasa-altos, respectivamente.

13. Cue/PFL: Se utiliza para enviar el audio pre-fader al canal de cue para monitoreo con los
auriculares.

14. Fader de canal: Permite ajustar el volumen de los canales individuales en el software.

15. Crossfader: Permite controlar la combinación entre las dos bandejas.

8

31 32 33

34

25

16

36 37

11

18

12

14 14

17

35

7

20

23

19

8

9

2

10

21

22

13

6

15

11

24

18

12

13

5

4

6

26

28

28

27

28

29

29

29

30

30

30

31 32 33

34

25

16

36 37

17

35

16. Reducción del pitch: Mantenga pulsado este control para reducir momentáneamente la
velocidad de la pista.

Mantenga presionada la tecla Shift y este botón para ajustar el rango de tono.

17. Aumento del pitch: Mantenga pulsado este control para aumentar momentáneamente la
velocidad de la pista.

Mantenga presionada la tecla Shift y este botón para activar Keylock.

18. Fader de pitch: Controla la velocidad de la música. Al moverlo hacia el "+" se acelera la
música y al moverlo hacia el "–" se reduce su velocidad.

19. Multiplicador de beats: Se utiliza para aumentar y disminuir la velocidad del ciclo del efecto
en beats. Cuando se usa un efecto basado en el tiempo, con esta perilla se ajusta su división
de tiempo.

20. Perilla FX Wet/Dry: Gire esta perilla para ajustar la mezcla "con efectos" / "sin efectos".

21. Software FX: presione uno de estos botones para seleccionar un efecto de software.

• HPF (filtro de paso alto)

• LPF (filtro de paso bajo)

• Flanger

• Eco

• Reverberación

• Phaser

22. Activar / Desactivar FX (efectos): Mueva el interruptor conmutador hacia arriba para trabar
(bloquear) los FX en la posición de activación. Mueva el interruptor conmutador hacia abajo
para activar los FX momentáneamente. Cuando el interruptor se encuentre en la posición
intermedia, los FX estarán apagados.

23. Tap BPM (Ajuste de BPM): Púlselo 4 veces o más para introducir manualmente el nuevo
BPM. El software ignorará los BPM de la pista y seguirá el tempo que usted introdujo
manualmente.

Presione Shift y este botón para restablecer el tempo a los BPM predeterminados de la pista.

24. Activación del plato: Active este botón para utilizar la rueda para capturar y mover el audio,
"rayando" la pista como lo haría con un disco de vinilo. Pulse Shift y pulse este botón para
cambiar la visualización del tiempo entre el tiempo de reproducción transcurrido y el tiempo
restante en la pista.

Presione Shift y mueva la rueda para buscar rápidamente el audio.

25. Plato/rueda de avance por pasos: Esta rueda de avance por pasos capacitiva y sensible al
tacto controla el audio cuando se toca y se mueve la rueda. Cuando el botón Scratch no está
activo, use la rueda para variar el pitch de la pista. Cuando el botón Scratch está activo, use la
rueda para capturar y mover el audio, "rayando" la pista como lo haría con un disco de vinilo.
También puede tomar la rueda externa insensible al tacto para variar el pitch de la pista.

Mantenga presionada la tecla Shift y presione este botón para censurar momentáneamente la
pista.

26. Shift (Función secundaria): Permite disparar varios comandos de control cuando se pulsan
primero junto con otros botones.

27. Sync (Sincronización): Pulse este botón para hacer coincidir automáticamente el tempo de la
bandeja correspondiente con el tempo de la bandeja opuesta.

Pulse Shift y pulse este botón para desactivar el sincronismo.

28. Cue (control de transporte): Se utiliza para establecer y recuperar el punto de cue principal en
la pista actual. Mantenga pulsado el botón Cue para reproducir temporalmente el punto de
cue. La pista se reproduce mientras el botón se mantiene pulsado y retorna al punto de cue
cuando se suelta.

Pulse Shift + Cue para regresar el cabezal de reproducción al comienzo de la pista.

29. Reproducir/Pausa: Se utiliza para iniciar y suspender la reproducción.

9
