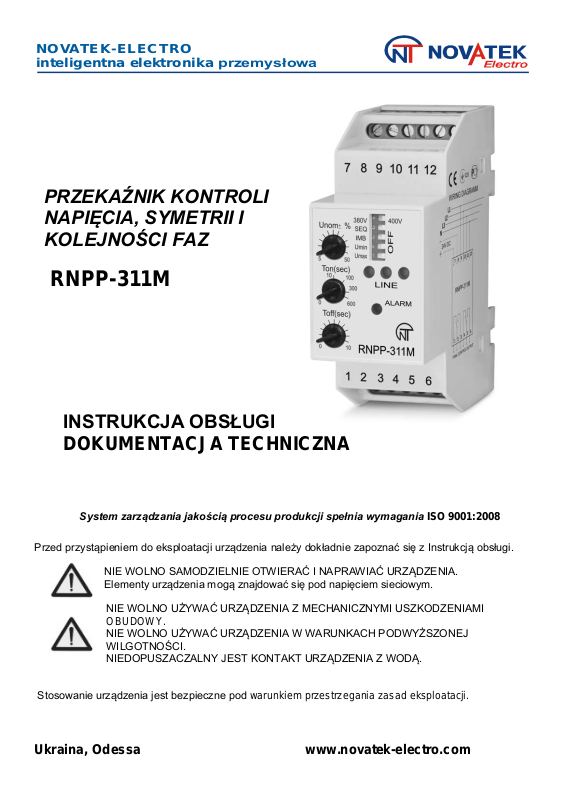

Novatek RNPP-311M User guide [pl]

NOVATEK-ELECTRO
inteligentna elektronika przemysłowa

PRZEKAŹNIK KONTROLI
NAPIĘCIA, SYMETRII I
KOLEJNOŚCI FAZ

RNPP-311M

INSTRUKCJA OBSŁUGI

DOKUMENTACJA TECHNICZNA

System zarządzania jakością procesu produkcji spełnia wymagania ISO 9001:2008

Przed przystąpieniem do eksploatacji urządzenia należy dokładnie zapoznać się z Instrukcją obsługi.

NIE WOLNO SAMODZIELNIE OTWIERAĆ I NAPRAWIAĆ URZĄDZENIA.
Elementy urządzenia mogą znajdować się pod napięciem sieciowym.

NIE WOLNO UŻYWAĆ URZĄDZENIA Z MECHANICZNYMI USZKODZENIAMI

OBUDOWY.

NIE WOLNO UŻYWAĆ URZĄDZENIA W WARUNKACH PODWYŻSZONEJ
WILGOTNOŚCI.

NIEDOPUSZACZALNY JEST KONTAKT URZĄDZENIA Z WODĄ.

Stosowanie urządzenia jest bezpieczne pod warunkiem przest rzegania zasad ekspl oatacji.

Ukraina, Odessa www.novatek-electro.com

1 ZASTOSOWANIE

- 2 -

Wielofunkcyjny przekaźnik kontroli napięcia, symetrii i kolejności faz RNPP-311M jest modyfikacją

przekaźnika RNPP-311 i służy do:

• kontroli dopuszczalnych wartości napięcia;

• kontroli kolejności faz i wystąpienia zwarcia międzyfazowego;

• kontroli obecności wszystkich faz i symetrii napięcia sieciowego;

• odłączenia obciążenia 400/230 V 50 Hz poprzez rozwarcie obwodu zasilania obciążenia (komu-

tację obwodów elektrycznych prądu stałego i zmiennego) przy nieprawidłowym napięciu sieciowym.
Czas zadziałania RNPP-311M jest ustawiany przez użytkownika (T

off);

• kontroli jakości napięcia sieciowego po odłączeniu obciążenia i automatycznego ponownego

załączenia po przywróceniu właściwych parametrów napięcia. Czas automatycznego ponownego
załączenia (T

on) jest ustawiany przez użytkownika;

• sygnalizacji awarii w razie wystąpienia sytuacji awaryjnej oraz sygnalizacji obecności napięcia w

każdej fazie

RNPP-311М

1 – regulacja progu zadziałania przy Umax/Umin;
2 – regulacja czasu ponownego załączenia Ton;
3 – regulacja opóźnienia zadziałania Toff;
4 - przełącznik: typ sieci 380/400 V;
5 – przełącznik: zadziałanie przy nieprawidłowej kolejności faz (SEQ);
6 – przełącznik: zadziałanie przy asymetrii faz (IMB) ;
7 – przełącznik: zadziałanie przy Umin;;
8 – przełącznik: zadziałanie przy Umax;
9 – zielone diody LED obecności napięcia w każdej z faz;
10 – czerwona dioda LED awarii i wyłączenia przekaźnika (ALARM);

11 – wejściowe styki 380/400 V ;

12 – wejściowe styki 24 V;
13 – wyjściowe styki.

Rysunek 1

NOVATEK-ELEC TRO

Przekaźnik RNPP-311M umożliwia wybór typu sieci kontrolowanej (380 lub 400 V) oraz udostępnia

Znamionowe napięcie liniowe/fazowe [V]

380/220,

Częstotliwość sieci [Hz]

45 − 65

± (5 − 50)

Zakres regulacji opóźnienia zadziałania Т

, [s]

0 − 10

Zakres regulacji czasu ponownego załączenia Ton, [s]

0 − 600

Czas zadziałania w przypadku zaniku jednej z faz, nie dłuższy niż [s]

0,2**

Czas gotowości do pracy przy podaniu na przekaźnik napięcia, nie dłuższy niż [s]

0,2**

Histereza napięciowa [V]

5 - 6

Histereza w przypadku asymetrii faz [V]

5 - 6

Dokładność określenia progu zadziałania na skutek zmiany napięcia [V], nie większa
niż

3

Napięcie, przy którym przekaźnik zachowuje sprawność działania [% Unom]

od 50 do 150

Pobór mocy (pod obciążeniem) [VA], nie większy niż

3,0

Trwałość łączeniowa styków wyjściowych:

- przy obciążeniu 1 A, nie mniejsza niż [cykli]

1 mln.

- listwy zaciskowej

IP20

Zakres temperatur pracy, °С

od - 35 do +55

Temperatura przechowywania, °С

Masa, nie mniejsza niż [kg]

0,200

35 х 92 х 58

Montaż na standardowej szynie DIN 35 mm

Zaciski urządzenia umożliwiają podłączenie do nich przewodów o przekroju ot 0,3 do 3,3 mm2

а) przełączniki Umax и Umin znajdują się w lewym położeniu, a przełączniki SEQ i IMB w prawym;

- 3 -

zestaw funkcji ochronnych.

Za pomocą przełącznika 4 (rysunek 1) użytkownik może dokonać wyboru sieci kontrolowanej. Za

pomocą przełączników 5-8 (rysunek 1) można ustawić funkcje ochronne przekaźnika, co umożliwia
pracę RNPP-311M w różnych trybach, takich ja k:

- tryb pełnej kontroli napięcia sieci;

- tryb kontroli minimalnego/maksymalnego napięcia;

- tryb kontroli minimalnego napięcia;

- tryb kontroli maksymalnego napięcia;

- tryb kontroli obecności faz;

- tryb kontroli nieprawidłowej kolejności faz i wystąpienia zwarcia międzyfazowego;

- tryb kontroli symetrii faz oraz inne tryby.

Kontrola obecności faz utrzymuje się we wszystkich położeniach przełączników 5-8, miedzy innymi,

gdy znajdują się w położeniu OFF.

Przekaźnik RNPP-311M umożliwia podłączenie zasilania zewnętrznego 24 V (na indywidu-

alne zamówienie).

2 DANE TECHNICZNE

400/232

Zakres regulacji progów Umax/Umin, w % napięcia znamionowego (Unom)

off

Stały czas zadziałania przy Umin [s] 12*

Wartość asymetrii faz [V] 60

Dokładność określenia asymetrii faz [%], nie większa niż 2

Maksymalny prąd komutowany stykami wyjściowymi [A] 5

- przy obciążeniu 5 A, nie mniejsza niż [cykli]

Stopień ochrony:

- urządzenia

Klasa klimatyczna wg GOST УХЛ4

od - 45 do +70

Wymiary gabarytowe [mm]

Pozycja pracy: dowolna

* W przypadku alarmu przekroczenia Umin stały czas zadziałania przekaźnika wynosi 12 s pod

warunkiem:
b) przełączniki 5 - 8 znajdują się w lewym położeniu.

NOVATEK-ELEC TRO

RNPP-311М

100 tys.

IP40
