NOVATEK-ELECTRO GmbH

Intelligente Industriee lektronik

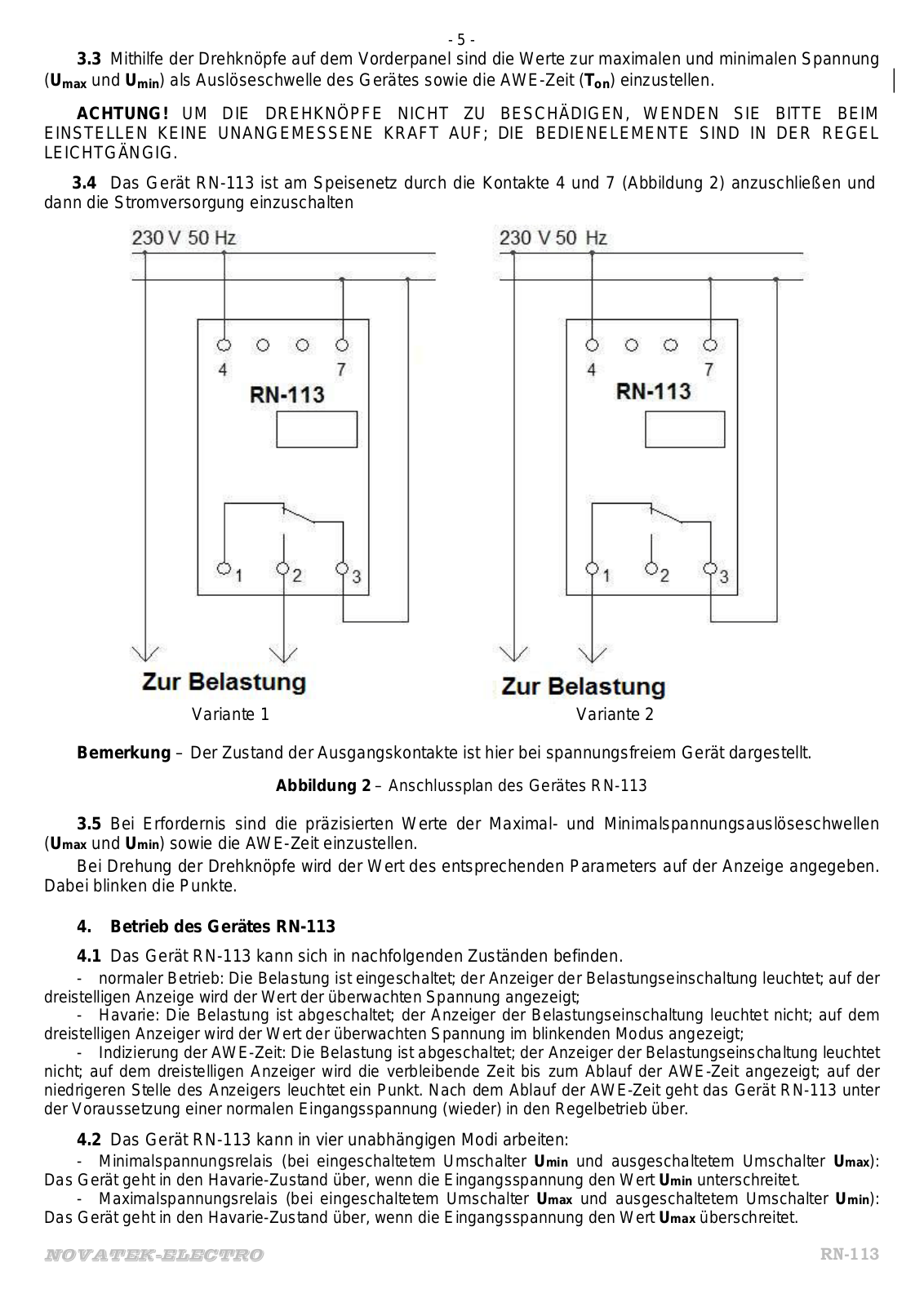

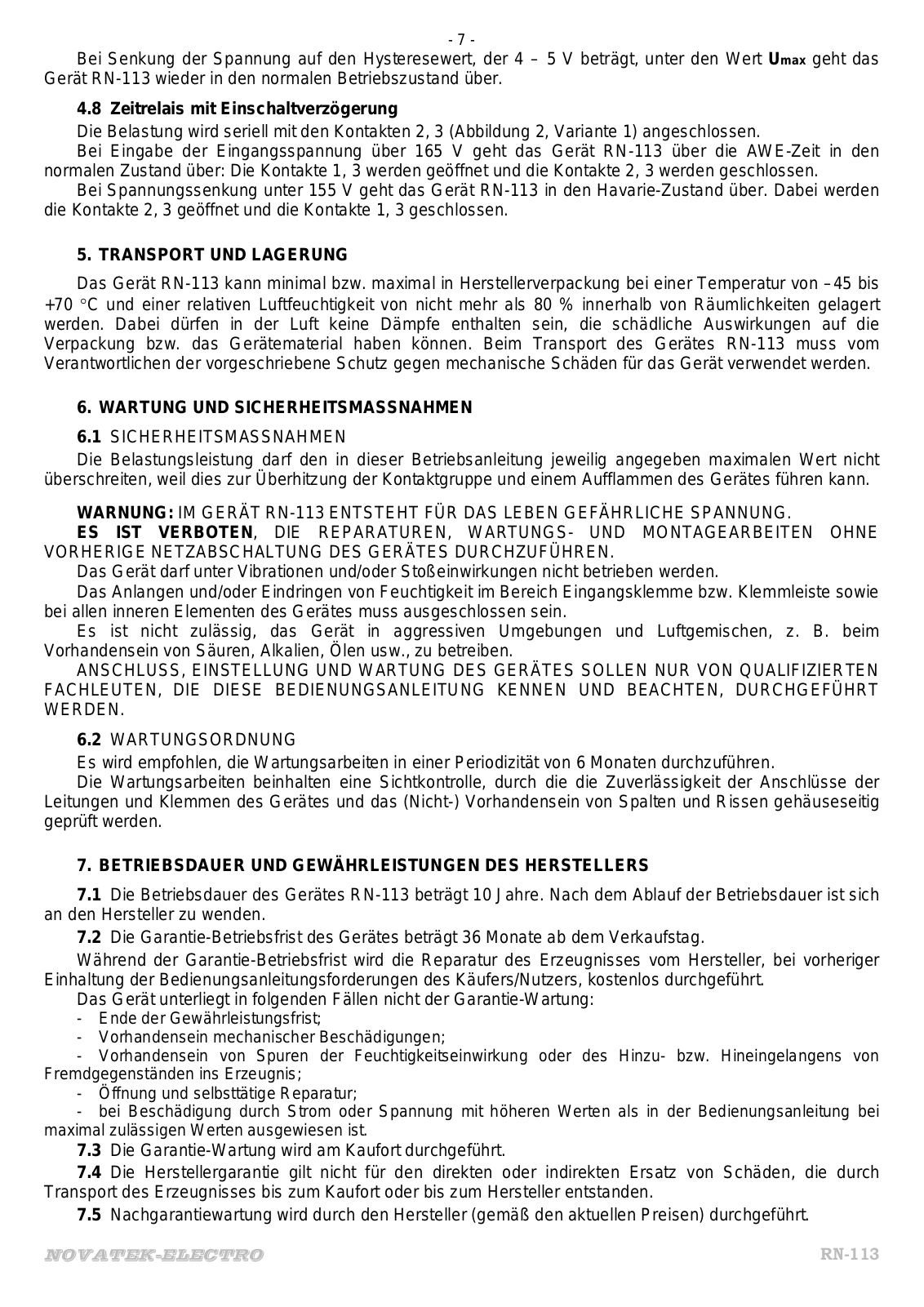

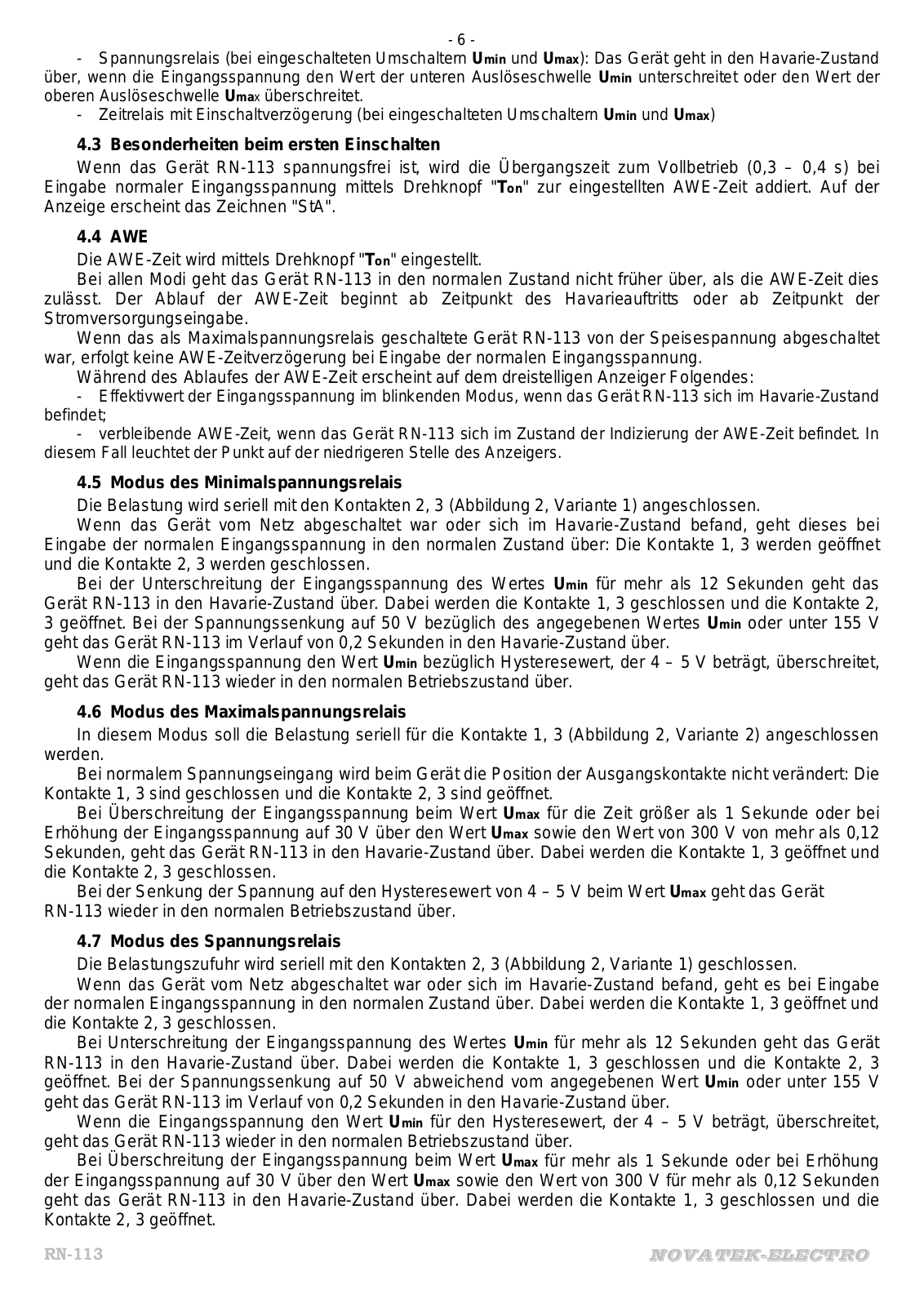

SPANNUNGSRELAIS
RN-113

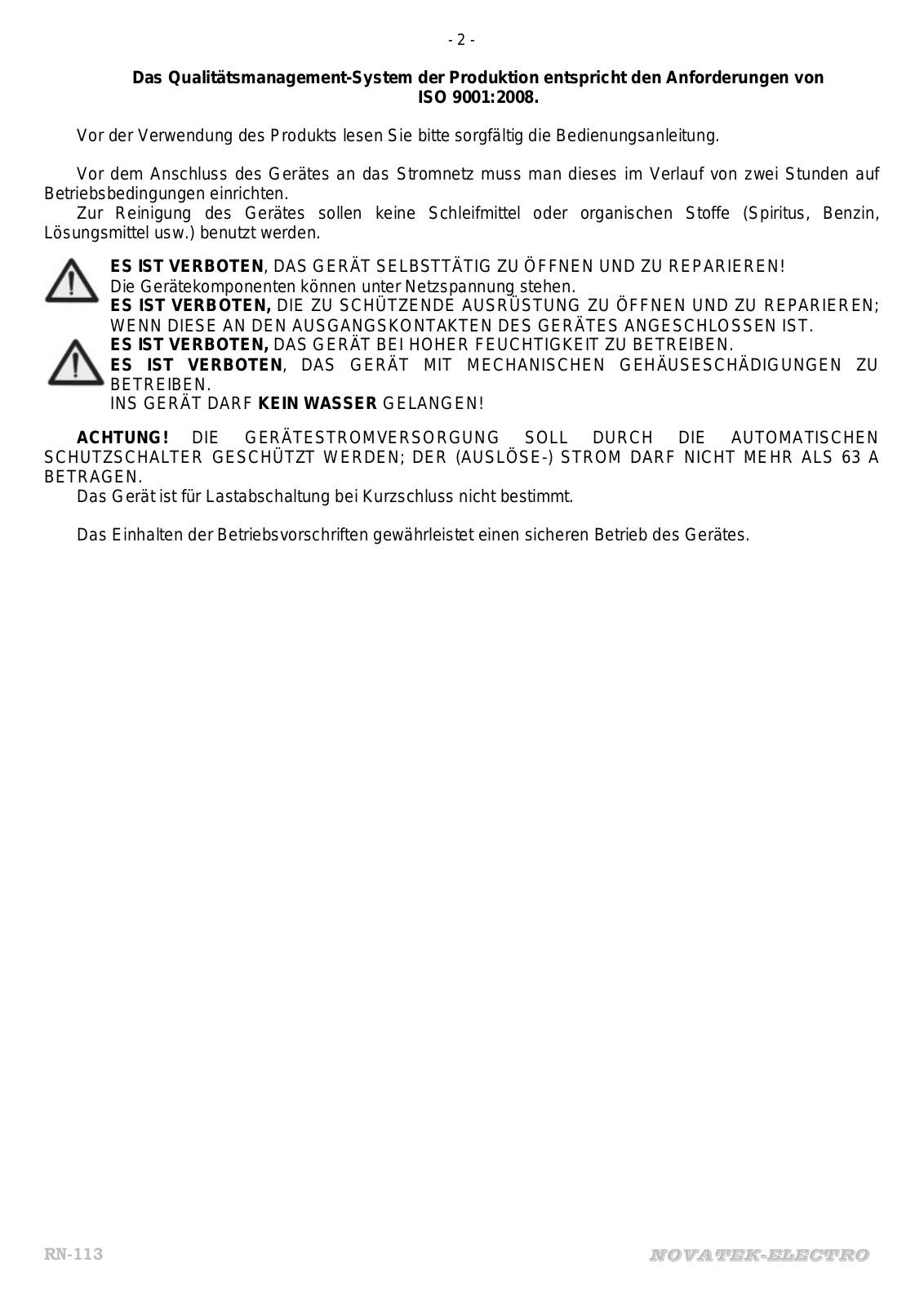

BEDIENUNGSANLEITUNG

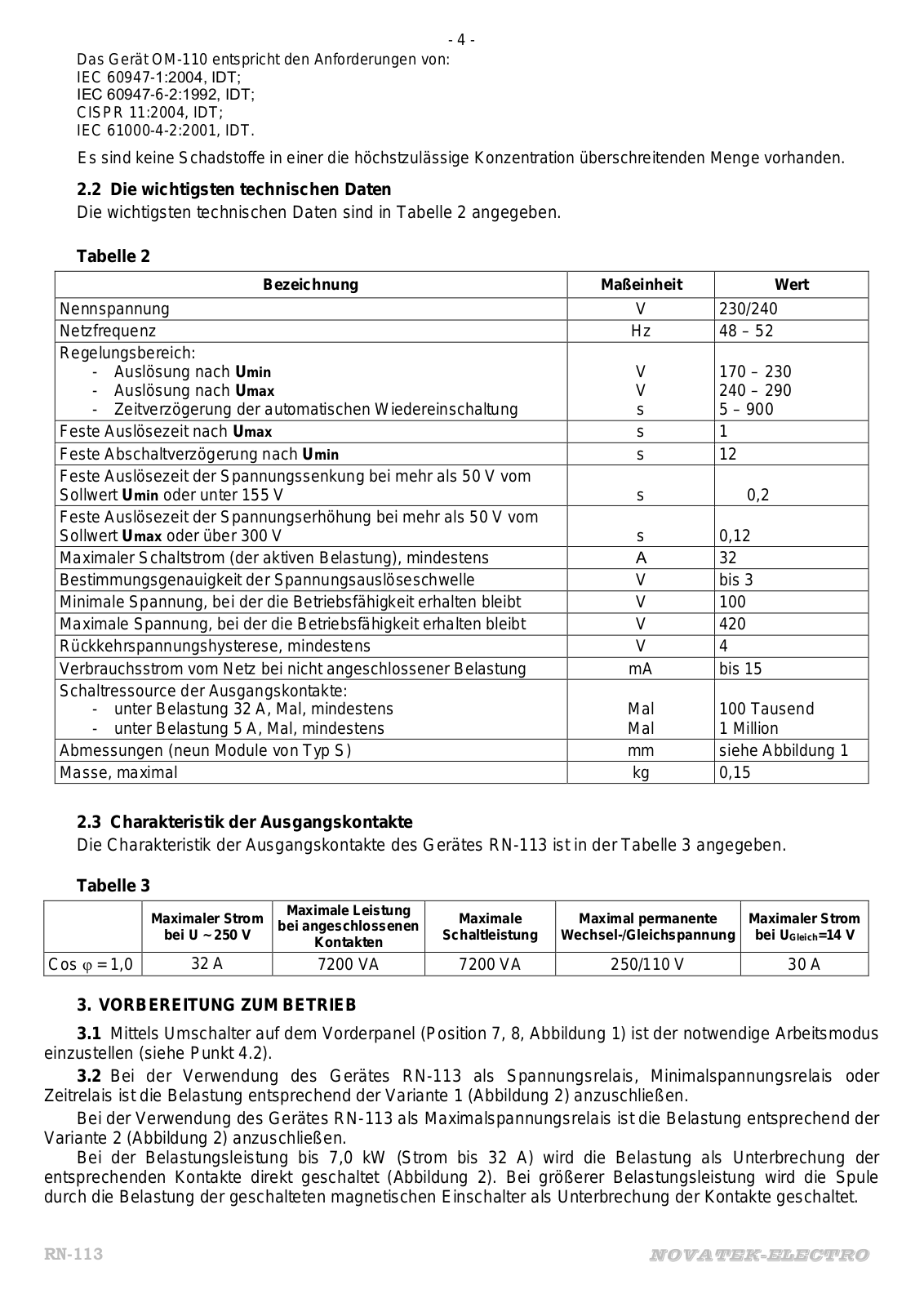

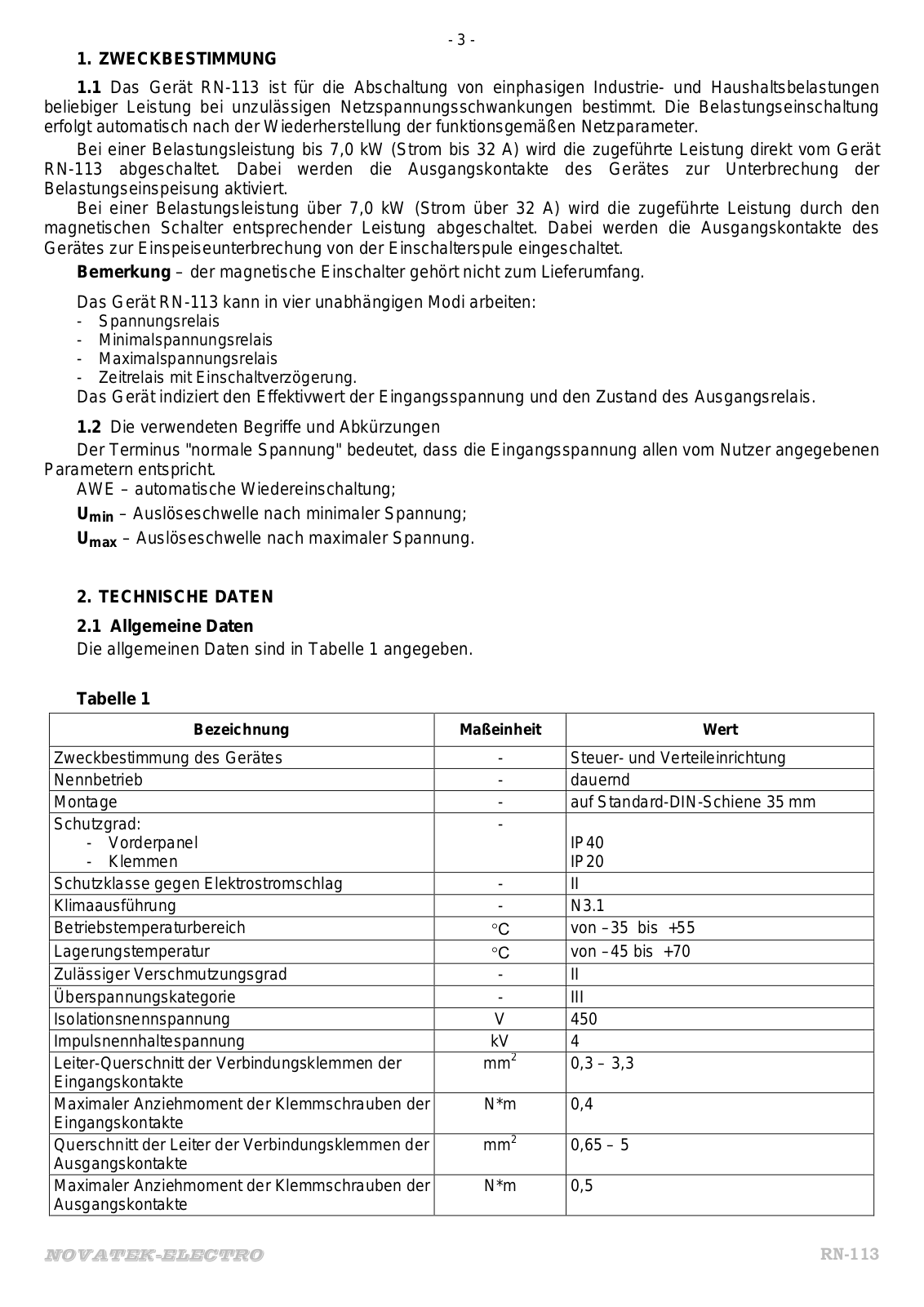

TECHNISCHES DATENBLATT

1 - Eingangskontakte
2 - unbenutzte Kontakte
3 - Ausgangskontakte

4 - Drehknopf zur Einstellung der Auslöseschwelle für maxim ale Spa nnung (U
5 - Drehknopf zur Einstellung der Auslöseschwelle für minimale Spannung (U

6 - Drehknopf zur Einstellung der AWE-Zeit (Zeit der aut omatischen Wiedereinschaltung)

7 - Ausschalter zur Überwachung der minimalen Spannung (U
8 - Ausschalter zur Überwachung der maximalen Sp annung (U

9 - Anzeiger der Belastu ngseinschaltung
10 - dreistelliger Anzeiger

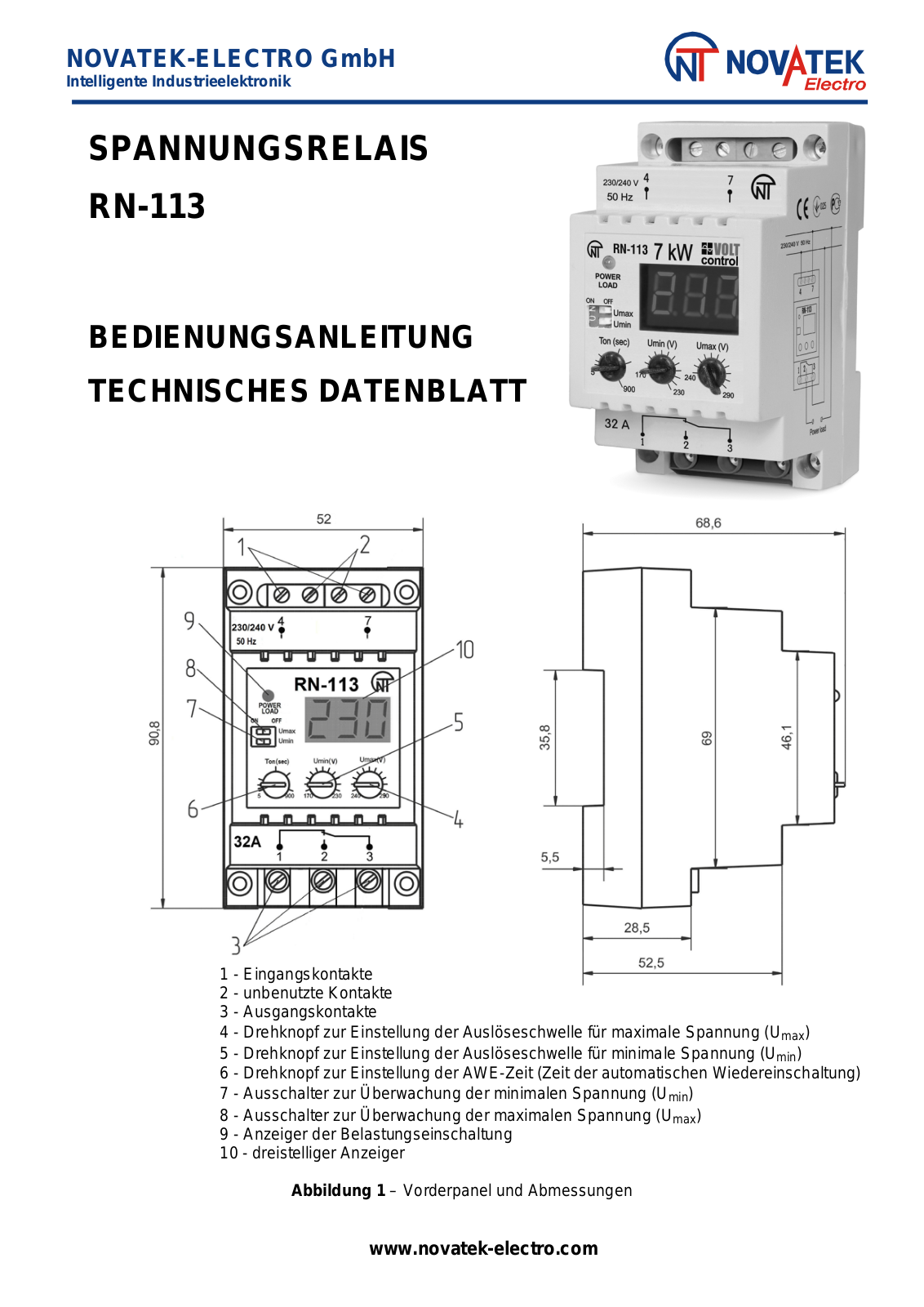

Abbildung 1 – Vor derpanel und Abmessungen

www.novatek-electro.com

)

max

)

min

)

min

)

max
