Snabbguide
NOKIA Digitalt Nordenpaket 9321 S
Detta är en Snabbguide som hjälper dig att snabbt komma igång att installera ditt digitala
Nordenpaket. Den kompletta installations- och användarmanualen ger en fullständig beskrivning på installationsmöjligheter och alla funktioner som detta lättanvända paket kan erbjuda.
Detta behöver du för att komma igång:
Nokia 9321 S
med fjärrkontroll
SCART-kabel
(RF-kabel och
telefonkabel,
vid behov)
Parabolantenn
Antennen måste ha fri sikt mot satelliterna.
Följ anvisningarna noggrant i Nokias monteringsanvisning för
parabolantenn.
DiSEqC switch
I paketet följer det med rätt DiSEqC switch, samt Universal
LNBer till Nokias parabolantenn.
DiSEqC switchen behöver du för att koppla ihop Thor på 1° väst
med Sirius på 5° öst.
Nokia mottagaren fungerar enbart med en DiSEqC switch av typ
”Mini-DiSEqC”. LNBerna måste vara av typ ”Universal”.
Anslutning av den digitala satellitmottagaren
Gör anslutningen enligt vidstående inkopplingsbild.
Komplettera med ytterligare en SCART-kabel
om du vill koppla in en videobandspelare.
9321 S
Programkort från
Canal Digital
LNB 1
Thor
Parabolanten
med tillbehör
LNB 2
Sirius
LNB IN på
mottagaren
5° Öst
1° Väst
1
Anslutning till telefonlinjen
Gör anslutning enligt vidstående
inkopplingsbild
Sätt i ett programkort från Canal
Digital
Sätt i programkortet i den nedre kortläsaren.
Den övre kortläsaren är för framtida applika-
tioner och är inte aktiverad.
Installation av satellitmottagaren
Start första gången.
• Slå på TVn
• Anslut din mottagare till eluttaget.
Satellitmottagarens installation görs i tre
steg.
• Tryck ON/OFF- knappen på mottagarens
framsida. - - :- - markeras på mottagarens
display. Tryck därefter på den röda
Standby (
• Nu ser du ”MAIN MENU” på TVn.
• Tryck 4 på fjärrkontrollen för SET SYSTEM. Tryck 1 för TERMINAL INSTALLATION och tryck 7 för MENU LANGUAGE.
• Välj önskat menyspråk t ex Svenska (Swedish) med knapparna på fjärrkontrollen.
• Välj önskat textspråk. Tryck 2 för
SUBTITLES. Välj därefter önskat
textspråk t ex Svenska med
parna på fjärrkontrollen.
• Tryck A två gånger för att gå tillbaka till
HUVUDMENY som nu skall vara på
svenska.
) knappen på fjärrkontrollen.
knap-
OBS!
Det gula microchipet måste
vara på översidan och inåt
på programkortet i den
nedre kortläsaren.
2

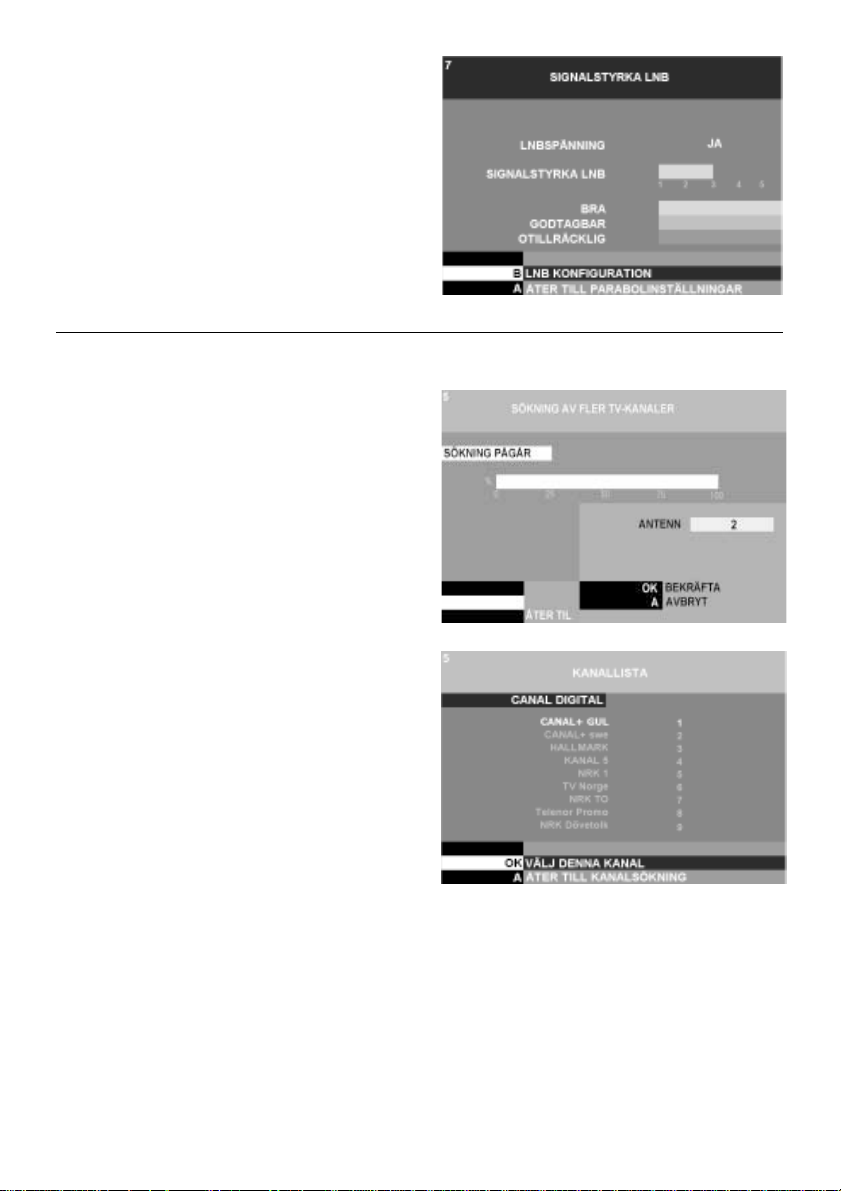

Parabolinställningar
• Tryck 7 för för PARABOLINSTÄLLNINGAR
och sedan 1 för SIGNALSTYRKA LNB.
• Om SIGNALSTYRKA LNB visar grönt, fortsätt till nästa punkt. Om den visar rött, se
Installationsmanualen för utförligare anvisningar.
• Tryck A två gånger för att komma tillbaka till
HUVUDMENYN.
Kanalsökning
• Tryck 5 för KANALSÖKNING.
• Tryck OK.
• Välj PARABOL/ANTENN 2 .
• Tryck OK.
• Nu startar kanalsökningen. Det kan ta ca 5 10 minuter innan den är avslutad.
• När sökningen är avslutad (stapeln når 100%)
får du en KANALLISTA på de kanaler som har
lagrats i mottagaren.
• Välj en kanal och tryck OK.
Motsvarande kanalnummer (P 1) visas på
mottagarens frontdisplay samtidigt som du
ser programmet på din TV.
För mer ingående anvisningar hänvisas till
den kompletta Installationsmanualen och
Användarmanualen.
3

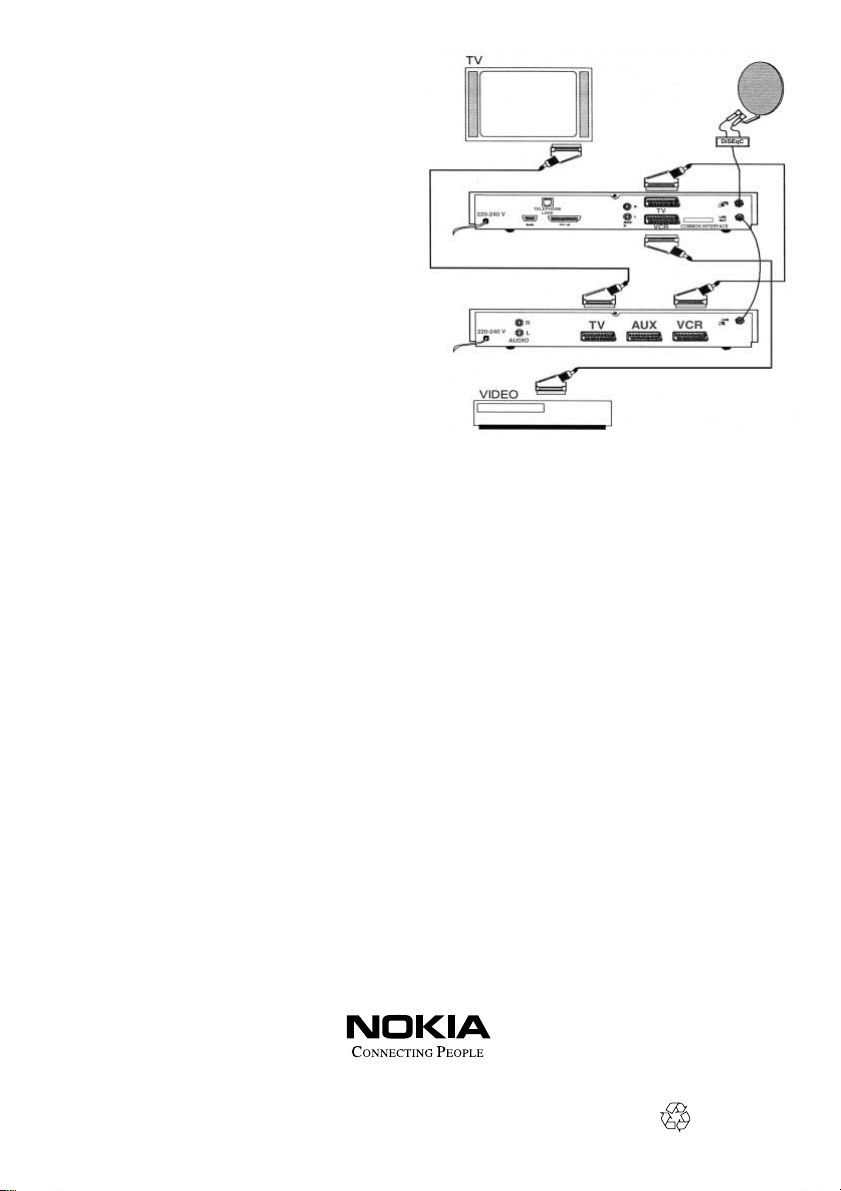

Anslutning av den digitala satellitmottagaren om du även har en analog satellitmottagare och en
videobandspelare
Gör anslutningarna enligt vidstående
inkopplingsbild och följ instruktionen nedan.
Komplettera med ytterligare två SCART-kablar
och en RF-kabel.
Ihopkoppling av analog och digital mottagare
Även om den digitala mottagaren för tillfället inte kan hantera DiSEqC
1.0 - 2.0 formatet, är det inga problem att koppla ihop den med en
analog satellitmottagare.
Kanalbyte från analogt till digitalt
När du skall byta från en analog kanal till en digital kanal gör du enligt följande:
Innan du byter kanal måste du se till att den analoga mottagaren
växlar över till rätt satellit. Enklast görs detta genom att byta till en
kanal, på den analoga satellitmottagaren, som sänds på rätt satellit
t ex Thor 1° väst.
Du behöver inte ha bild på den kanal du valt, det räcker med att få
kodad bild. Är du osäker på vilken kanal du valt, titta på denna kanals text-TV på den analoga satellitmottagaren.
När detta är gjort kan du slå av den analoga mottagaren och slå på
den digitala mottagaren. Du kan nu ta in digitala kanaler på Thor 1°
väst.
Kanalbyte från digitalt till analogt
När du skall byta från en digital kanal till en analog kanal gör du enligt följande:
Du trycker på den röda ”Standby” knappen på fjärrkontrollen för att
stänga av den digitala apparaten (använd ej On/Off på satellitmottagaren). Slå sedan på den analoga mottagaren.
9321 S
5° Öst
1° Väst
www.nokia.se
66 76959-34 © 0139
Nokia and Nokia Connecting People are registered
trademarks of Nokia Corporation
4
