BRUGERMANUAL

DANSK

INDHOLDSFORTEGNELSE

INTRODUKTION .............................................................................................................................................................. 2

MANUALENS FORMÅL OG INDHOLD ........................................................................................................................................... 2

MÅLGRUPPE .................................................................................................................................................................................. 2

OPBEVARING AF MANUALEN .......................................................................................................................................................2

OVERENSSTEMMELSESERKLÆRING ......................................................................................................................................... 2

IDENTIFIKATIONSDATA .................................................................................................................................................................2

ANDRE REFERENCEMANUALER .................................................................................................................................................3

RESERVEDELE OG VEDLIGEHOLDELSE .................................................................................................................................... 3

ÆNDRINGER OG FORBEDRINGER ............................................................................................................................................. 3

DRIFTSEVNER ............................................................................................................................................................................... 3

SKIK OG BRUG ............................................................................................................................................................................... 3

UDPAKNING/LEVERING ................................................................................................................................................. 3

SIKKERHED .................................................................................................................................................................... 4

SYMBOLER ..................................................................................................................................................................................... 4

GENERELLE INSTRUKTIONER ..................................................................................................................................................... 4

AFFALDSBEHOLDERENS SIKKERHEDSANORDNING ............................................................................................................... 7

NÅR MASKINEN SKAL LØFTES MED DONKRAFT .......................................................................................................................7

NÅR MASKINEN SKAL TRANSPORTERES................................................................................................................................... 7

NÅR MASKINEN SKAL SKUBBES/BUGSERES ............................................................................................................................ 7

MASKINBESKRIVELSE .................................................................................................................................................. 8

BESKRIVELSE AF MASKINEN ....................................................................................................................................................... 8

KONTROLENHEDER .................................................................................................................................................................... 10

TILBEHØR/EKSTRAUDSTYR ........................................................................................................................................................11

TEKNISKE DATA ............................................................................................................................................................................11

LEDNINGSDIAGRAM .................................................................................................................................................................... 12

LEDNINGSDIAGRAM TIL SR 1601 LPG3 - P3 ............................................................................................................................. 14

HYDRAULIKDIAGRAM ................................................................................................................................................................. 15

KLARGØRING AF MASKINEN ..................................................................................................................................... 16

CHECKLISTE TIL BRUG FØR IDRIFTSÆTTELSE ...................................................................................................................... 16

HOVEDBØRSTE ........................................................................................................................................................................... 16

BRÆNDSTOF ................................................................................................................................................................................ 16

DIESEL- OG LPG-MOTOR (SR 1601 D3/SR 1601 P3) ................................................................................................................16

LPG-DREVET MOTOR .................................................................................................................................................................. 17

BETJENING AF MASKINEN ......................................................................................................................................... 17

FØR OPSTART AF MASKINEN .................................................................................................................................................... 17

MASKINSTART OG -STOP ........................................................................................................................................................... 17

PARKERINGSBREMSE ................................................................................................................................................................ 18

FEJNING ....................................................................................................................................................................................... 18

TØMNING AF AFFALDSBEHOLDER ............................................................................................................................................ 19

EFTER BRUG ................................................................................................................................................................................ 20

OPLAGRING AF MASKINEN ........................................................................................................................................................ 20

FØRSTE ARBEJDSPERIODE ....................................................................................................................................................... 20

VEDLIGEHOLDELSE .................................................................................................................................................... 20

SKEMA OVER REGELMÆSSIG VEDLIGEHOLDELSE ............................................................................................................... 21

VEDLIGEHOLDELSE AF HOVEDBØRSTE .................................................................................................................................. 22

VEDLIGEHOLDELSE AF SIDEBØRSTE ...................................................................................................................................... 24

VEDLIGEHOLDELSE AF STØVFILTER (PANELFILTER) ............................................................................................................. 26

VEDLIGEHOLDELSE AF STØVFILTER (LUKKET POSEFILTER) ............................................................................................... 27

VEDLIGEHOLDELSE AF KLAP..................................................................................................................................................... 27

RENGØRING AF STØVKONTROSYSTEMETS VANDFILTER (TILBEHØR) ............................................................................... 27

HYDRAULIKOLIE .......................................................................................................................................................................... 28

MOTOROLIE ................................................................................................................................................................................. 28

RENGØRING AF MOTORENS LUFTFILTER ............................................................................................................................... 29

KØLERVÆSKE.............................................................................................................................................................................. 29

KONTROL/UDSKIFTNING/NULSTILLING AF SIKRING ............................................................................................................... 30

FEJLFINDING ................................................................................................................................................................ 31

OPHUGNING ................................................................................................................................................................. 32

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

INTRODUKTION

BEMÆRK

Numrene i parentes henviser til maskindelene i afsnittet Maskinbeskrivelse.

MANUALENS FORMÅL OG INDHOLD

Formålet med denne manual er at forsyne føreren med den nødvendige information til sikker og korrekt brug af maskinen. Den indeholder information om maskinens tekniske data, sikkerhed, betjening, oplagring, vedligeholdelse, reservedele og bortskaffelse. Alle, der beskæftiger sig med maskinen, bør læse denne manual nøje igennem, før de påbegynder arbejdet. Hvis der skulle opstå tvivl i forbindelse med forståelse af instruktionerne, eller hvis De ønsker yderligere information, bedes De kontakte Nilﬁ sk.

MÅLGRUPPE

Denne manual er tilsigtet de personer (fører og tekniker), der er ansvarlige for maskinens betjening og vedligeholdelse. Føreren må ikke udføre vedligeholdelsesarbejde, der kræver kvaliﬁ ceret arbejdskraft. Nilﬁ sk vil ikke være ansvarlig for skader, der opstår som følge af brud på disse regler.

OPBEVARING AF MANUALEN

Denne manual bør opbevares i nærheden af maskinen, i en passende beholder og på afstand af væsker og andre midler, der kan beskadige den.

OVERENSSTEMMELSESERKLÆRING

Overensstemmelseserklæringen, som leveres med maskinen, er et bevis på at maskinen overholder alle gældende love og bestemmelser.

BEMÆRK

To kopier af den originale EU-overensstemmelseserklæring leveres sammen med maskinens dokumentation.

IDENTIFIKATIONSDATA

Maskinens model og serienummer fremgår af mærkepladen (10) på maskinens stel. Årstallet for maskinens fremstilling er angivet i overensstemmelseserklæringen og fremgår desuden af de to første cifre i maskinens serienummer. Motorens model og serienummer står angivet på mærkepladen (31). Denne information skal benyttes, når De bestiller reservedele til maskinen eller motoren. Anfør maskinens og motorens model og serienummer nedenfor til senere brug.

MASKINENS model ...........................................................................

MASKINENS serienummer ...............................................................

MOTORENS model ...........................................................................

MOTORENS serienummer ................................................................

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUGERMANUAL

DANSK

ANDRE REFERENCEMANUALER

Motorens manual, som leveres med maskinen, skal betragtes som en integreret del af denne manual. – Følgende manualer er også til rådighed: –

Reservedelskatalog (leveres med maskinen)• Servicemanual (ﬁ ndes i ethvert Nilﬁ sk Servicecenter)•

RESERVEDELE OG VEDLIGEHOLDELSE

Enhver form for betjening, vedligeholdelse eller reparation skal udføres af kvaliﬁ ceret personale eller af et Nilﬁ sk Servicecenter. Der må kun anvendes originale reservedele og tilbehør. Ring til Nilﬁ sk for service, reservedele og tilbehør, og angiv maskinens model og serienummer.

ÆNDRINGER OG FORBEDRINGER

Nilﬁ sk forbedrer løbende sine produkter og forbeholder sig ret til at foretage ændringer og forbedringer, uden dermed at være forpligtet til også at lade disse omfatte maskiner, der forudgående er blevet solgt. Enhver ændring og/eller tilføjelse af tilbehør skal godkendes og udføres af Nilﬁ sk.

DRIFTSEVNER

Denne fejemaskine er designet og udviklet til at feje og støvsuge faste og jævne overﬂ ader i kontorbygninger og industrielle omgivelser og til at opsuge støv og lettere affald. Af hensyn til arbejdssikkerheden skal maskinen betjenes af kvaliﬁ ceret arbejdskraft.

SKIK OG BRUG

Alle angivelser af frem, tilbage, forside, bagside, venstre og højre tager udgangspunkt i førerens stilling, dvs. førersædet (32).

UDPAKNING/LEVERING

Ved modtagelse af maskinen undersøges transportkassen og maskinen nøje for skader. Hvis det konstateres, at der er sket skade, gemmes transportkassen, så den kan efterses af den fragtmand, der leverede maskinen. Kontakt fragtmanden øjeblikkeligt, så der kan gøres krav gældende for beskadigelse under fragten.

Kontroller, at følgende dokumentation er vedlagt: –

Manual til fejemaskine• Motorens manual•

Reservedelskatalog til fejemaskine• Efter udpakning fjernes træklodserne ved siden af hjulene. – Kontroller motorolie- og kølervæskestanden. – Kontroller hydraulikoliestanden. – Læs instruktionerne i afsnittet Klargøring af maskinen, og fyld derefter brændstoftanken op. – Læg en rampe foran lastpallen. – Læs vejledningen i afsnittene Kontrolenheder og Maskinbetjening i denne manual, og start motoren. –

ADVARSEL!

Udvis stor forsigtighed ved betjening af fejemaskinen. Sæt Dem grundigt ind i, hvordan denne fejemaskine betjenes, før den tages i brug. Hvis der er noget, De er i tvivl om, bedes De kontakte en driftsansvarlig eller den lokale Nilﬁ sk-forhandler. Hvis maskinen ikke fungerer korrekt, bør De ikke selv prøve at løse problemet, medmindre en driftsansvarlig har givet Dem besked herpå. Lad en kvaliﬁ ceret mekaniker eller en autoriseret Nilﬁ sk-forhandler foretage de nødvendige reparationer på maskinen. Udvis stor forsigtighed, når De arbejder med denne maskine. Slips, løstsiddende tøj, langt hår, ringe og armbånd kan nemt blive fanget i de bevægelige dele. Før der arbejdes på maskinen, skal tændingsnøglen (64) indstilles til ”O” og tages ud, og parkeringsbremsen skal aktiveres og batteriet frakobles. Brug almindelig sund fornuft, overhold alle gældende sikkerhedsregler, og følg indikationerne på de gule skilte på maskinen. Kør langsomt på skrånende underlag. Brug bremsepedalen (35) til at styre maskinens hastighed ved kørsel på skrånende underlag. Kør altid lige op og ned ad skråninger, aldrig på tværs. Med en 3-cylinders model er den maksimalt tilladte hældning ved transport 15%.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

SIKKERHED

Følgende symboler bruges til angivelse af potentielle faresituationer. Læs altid denne information grundigt igennem og tag alle de nødvendige forholdsregler til beskyttelse af mennesker og omgivelser. Det kræver fuld medvirken fra føreren at undgå faresituationer. Ingen forholdsregler til hindring af ulykker er effektive uden den fulde medvirken fra den person, der er direkte ansvarlig for maskinens betjening. De ﬂ este af de ulykker, der sker under arbejdet eller når maskinen ﬂ yttes, skyldes at grundlæggende sikkerhedsforanstaltninger ikke er blevet overholdt. En omhyggelig og forsigtig fører er den bedste garanti mod ulykker og en forudsætning for at forholdsreglerne overholdes.

SYMBOLER

FARE!

Angiver dødsfare for føreren.

ADVARSEL!

Angiver en potentiel fare for person- eller maskinskade.

FORSIGTIG!

Angiver at De bør udvise forsigtighed eller være opmærksom på vigtige eller nyttige funktioner. Vær særlig opmærksom på afsnit markeret med dette symbol.

BEMÆRK

Angiver at man skal være opmærksom på vigtige eller nyttige funktioner.

TJEK MANUAL

Læs de pågældende afsnit i manualen igennem, før arbejdet påbegyndes.

GENERELLE INSTRUKTIONER

Nedenfor beskrives forskellige situationer, hvor der er risiko for kvæstelser eller maskinbeskadigelse.

FARE!

Kulilte (CO) kan medføre hjerneskade eller død. – Denne maskines interne forbrændingsmotor kan afgive kulilte. – Undgå indånding af udstødningsgassen. – Må kun bruges indendørs, når en passende ventilation er etableret og når en medhjælper er blevet bedt om – at holde opsyn med brugeren.

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUGERMANUAL

FARE!

Tag startnøglen ud, aktiver parkeringsbremsen og kobl batteriet fra, inden der udføres nogen form for – rengøring, vedligeholdelse, reparation eller udskiftning. Denne maskine må kun betjenes af kvaliﬁ ceret arbejdskraft. – I skarpe sving skal hastigheden nedsættes så meget som muligt. Undgå: pludselige retningsskift på – skråninger eller med løftet affaldsbeholder. Løft ikke affaldsbeholderen, når maskinen holder på en skråning. Maskinen er mindre stabil, når den holder – på en skråning eller affaldsbeholderen er fuld. Kontroller regelmæssigt dæktrykket. Undgå brug af smykker, når der arbejdes i nærheden af elektriske komponenter. – Hold batteriet på god afstand af gnister, ﬂ ammer og åben ild. Under normal betjening afgives eksplosive – gasser. Arbejd ikke under en løftet maskine, hvis den ikke er fastgjort med sikkerhedsblokke eller lignende – støtteanordninger. Når der arbejdes med åben motorhjelm, skal man sørge for at den ikke kan lukke i ved et uheld. – Brug ikke maskinen i nærheden af giftige, antændelige og/eller eksplosive stoffer, væsker eller dampe: – Denne maskine må ikke anvendes til opsamling af farlige stoffer. Udvis stor forsigtighed, da brændstof er meget brandfarligt. – Ryg ikke og undgå åben ild i området som bruges til optankning af maskinen eller til opbevaring af – dieselolien. Fyld brændstof på udendørs eller i et område med god ventilation, og med slukket motor. – Sluk motoren, lad den afkøle nogle få minutter, og tag benzindækslet af. – Under optankningen bør der maks. fyldes op til 4 cm fra påfyldningsstudsens kant, da brændstoffet udvider – sig. Efter optankningen kontrolleres det, at tankdækslet er rigtigt lukket. – Hvis der spildes brændstof under optankningen, renses området omkring tanken, og der ventes et øjeblik, – inden motoren startes. Lad ikke brændstoffet komme i kontakt med huden, og undgå indånding af dampene. Opbevar brændstof på – sikker afstand af børn. Overskrid ikke de angivne grænser for hældning af motoren, da der er fare for at brændstoffet løber over. – Når maskinen skal transporteres, må tanken ikke være fuld. – Anbring ikke genstande på motoren. – Stop motoren, før der udføres nogen form for operation på den. For at undgå utilsigtet igangsætning af – motoren, frakobles batteriets minusklemme. Se også afsnittet SIKKERHEDSREGLER i motorens manual, som skal betragtes som en integreret del af – denne manual. Når maskinen er udstyret med blybatterier (WET), må den ikke hældes mere end 30° i forhold til dens – vandrette stilling, da den ætsende syre ellers kan sive ud af batterierne. Hvis det er nødvendigt at hælde maskinen i forbindelse med vedligeholdelsesarbejde, skal batterierne forinden afmonteres. Brug ikke maskinen i tilfælde af gasudslip. Frakobl brændstofslangen, og udskift LPG-tanken. Hvis – gasudslippet fortsætter, skal man frakoble brændstofslangen og kontakte et Nilﬁ sk Servicecenter.

DANSK

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

ADVARSEL!

Læs nøje samtlige instruktioner, inden enhver form for vedligeholdelse/reparation påbegyndes. – Ved arbejde i nærheden af hydrauliksystemet skal der anvendes beskyttelseshandsker og -briller. – Hold afstand til de varme dele af maskinen, når der arbejdes med motoren, lydpotten, manifolden og køleren. – Tag alle de nødvendige forholdsregler for at forhindre at hår, smykker eller løstsiddende klæder fanges i – maskinens bevægelige dele. For at undgå uautoriseret brug af maskinen, skal tændingsnøglen altid fjernes. – Lad ikke maskinen være ubemandet, så længe den kan sætte i bevægelse. – Maskinen må ikke bruges på skråninger, der overskrider de angivne grænser for hældning. – Brug kun børster, der leveres med maskinen eller er angivet i vejledningen. Brugen af andre børster kan – nedsætte sikkerheden. Før maskinen tages i brug, lukkes alle døre og/eller dæksler. – Brug kun maskinen i områder med passende belysning. – Hvis maskinen skal anvendes, hvor der er andre til stede end operatøren, skal der installeres et drejeblink og – en bakalarm (tilbehør). Rengør ikke maskinen med direkte vandstråler, trykvand eller ætsende midler. – Brug ikke trykluft til rengøring af denne maskintype, med undtagelse af ﬁ ltrene (se det relevante afsnit). – Under betjening af maskinen skal man sikre sig at tredjemand, især børn, ikke udsættes for fare. – Placer ikke beholdere med væske på maskinen; brug altid den dertil indrettede dåseholder. – Maskinen skal opbevares ved temperaturer mellem 0° C og +40° C. – Maskinen skal betjenes ved temperaturer mellem 0° C og +40° C. – Luftfugtigheden skal være mellem 30 % og 95 %. – Maskinen bør altid beskyttes mod sollys, regn og dårlige vejrforhold, såvel under brug som under oplagring. – Opbevar maskinen indendørs på et tørt sted. Denne maskine må kun benyttes i tørre omgivelser og må ikke anvendes eller opbevares udendørs under fugtige forhold. Brug ikke maskinen som transportmiddel eller til skubning/bugsering. – Lad ikke børsterne køre, når maskinen står stille. Manglende overholdelse kan resultere i beskadigelse af – gulvet. I tilfælde af brand anvendes pulverslukker; brug ikke vand. – Undgå at støde ind i hylder eller stilladser, særligt hvis der er risiko for nedfaldende genstande. – Tilpas driftshastigheden til belægningen. – Undgå bratte opbremsninger ved kørsel ned ad bakke. Undgå pludselige retningsskift. Sænk altid – hastigheden ved kørsel ned ad bakke. Denne maskine må ikke bruges på offentlig vej. – Pil ikke ved maskinens sikkerhedsskærme. – Overhold nøje de rutinemæssige vedligeholdelsesprocedurer. – Fjern eller ﬂ yt ikke maskinens advarselstavler. – I tilfælde af driftsproblemer, sikres det at disse ikke er forårsaget af mangelfuld vedligeholdelse. Om – nødvendigt kontaktes autoriseret personale eller ansatte fra et autoriseret servicecenter. Ved udskiftning af maskinens reservedele bestilles ORIGINALE reservedele fra en autoriseret forhandler. – For at sikre forsvarlig og sikker betjening af maskinen, skal den regelmæssige vedligeholdelse udføres af – autoriseret personale eller af et autoriseret servicecenter, som angivet i det relevante afsnit i denne manual. Når maskinen kasseres, skal det foregå korrekt, da den indeholder giftige/skadelige materialer (batterier, olie, – plastdele etc.), der er underlagt regler, som kræver at de aﬂ everes i særlige centre (se afsnittet Ophugning). Når motoren kører, opvarmes lyddæmperen. Rør ikke ved lyddæmperen, da der er fare for forbrændinger – eller brand. Når motoren kører, kan utilstrækkelig olietilførsel resultere i alvorlig motorbeskadigelse. Kontroller – motoroliestanden med slukket motor og maskinen anbragt på en jævn overﬂ ade. Lad aldrig motoren køre, når luftﬁ lteret ikke er monteret, da motoren kan tage skade. – Teknisk vedligeholdelsesarbejde på dieselmotoren skal udføres af en autoriseret forhandler. – Brug kun originale eller autoriserede reservedele til dieselmotoren. Brug af ikke-autoriserede reservedele kan medføre alvorlig beskadigelse af motoren. Se også afsnittet SIKKERHEDSREGLER i motorens manual, som skal betragtes som en integreret del af – denne manual.

BRUGERMANUAL

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUGERMANUAL

DANSK

AFFALDSBEHOLDERENS SIKKERHEDSANORDNING

FORSIGTIG!

Før der udføres nogen form for vedligeholdelse under eller i nærheden af den løftede affaldsbeholder, trækkes låsehåndtaget (39) ud for at sikre, at affaldsbeholderens sikkerhedsanordning (5) er på plads. Sikkerhedsanordningen (5) holder affaldsbeholderen oppe, så der kan arbejdes under den løftede affaldsbeholder. Stol aldrig på maskinens hydrauliske komponenter ved arbejde under affaldsbeholderen.

NÅR MASKINEN SKAL LØFTES MED DONKRAFT

ADVARSEL!

Arbejd aldrig under en maskine, der ikke er fastgjort med støtteben eller lignende sikkerhedsanordninger.

Når maskinen skal løftes med en donkraft, placeres denne forsvarligt (ikke på affaldsbeholderen) − se donkraftpunkter (8).

NÅR MASKINEN SKAL TRANSPORTERES

ADVARSEL!

Før maskinen transporteres på et åbent lad eller en trailer, sikres det at:

Alle døre er forsvarligt låst. – Maskinen er spændt ordentligt fast. – Parkeringsbremsen er aktiveret. –

NÅR MASKINEN SKAL SKUBBES/BUGSERES

Maskinens hydraulikpumpe (45) er udstyret med en skrue, som frakobler træksystemet. Systemet forhindrer beskadigelse af hydrauliksystemet, når maskinen skal bugseres over korte afstande uden at bruge motoren. For at få adgang til udløserskruen, åbnes motorhjelmen (1) ved hjælp af udløserknappen (25). Find hydraulikpumpen (45), der er placeret på den forreste del af motoren (44). Drej linseskruen (A, ﬁ g. 1) en halv omgang mod uret for at deaktivere den hydrostatiske lås mellem motoren og pumpen.

FORSIGTIG!

Hydraulikpumpen kan blive beskadiget, hvis maskinen bugseres med skruen i den normale arbejdsposition (låst).

BEMÆRK

Hvis skruen efterlades uaﬂ åst, kan hydraulikpumpen ikke trække maskinen.

BEMÆRK

Bugsering af maskinen må kun ﬁ nde sted ved almindelig ganghastighed (3-4,5 km/t) og kun over korte afstande. Hvis maskinen skal ﬂ yttes over længere afstande, skal kørehjulene løftes fri af jorden og placeres på en passende transportanordning.

Efter bugsering af maskinen, drejes linseskruen en halv omgang med uret for at genaktivere de hydrauliske funktioner.

Figur 1

P100320

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

MASKINBESKRIVELSE

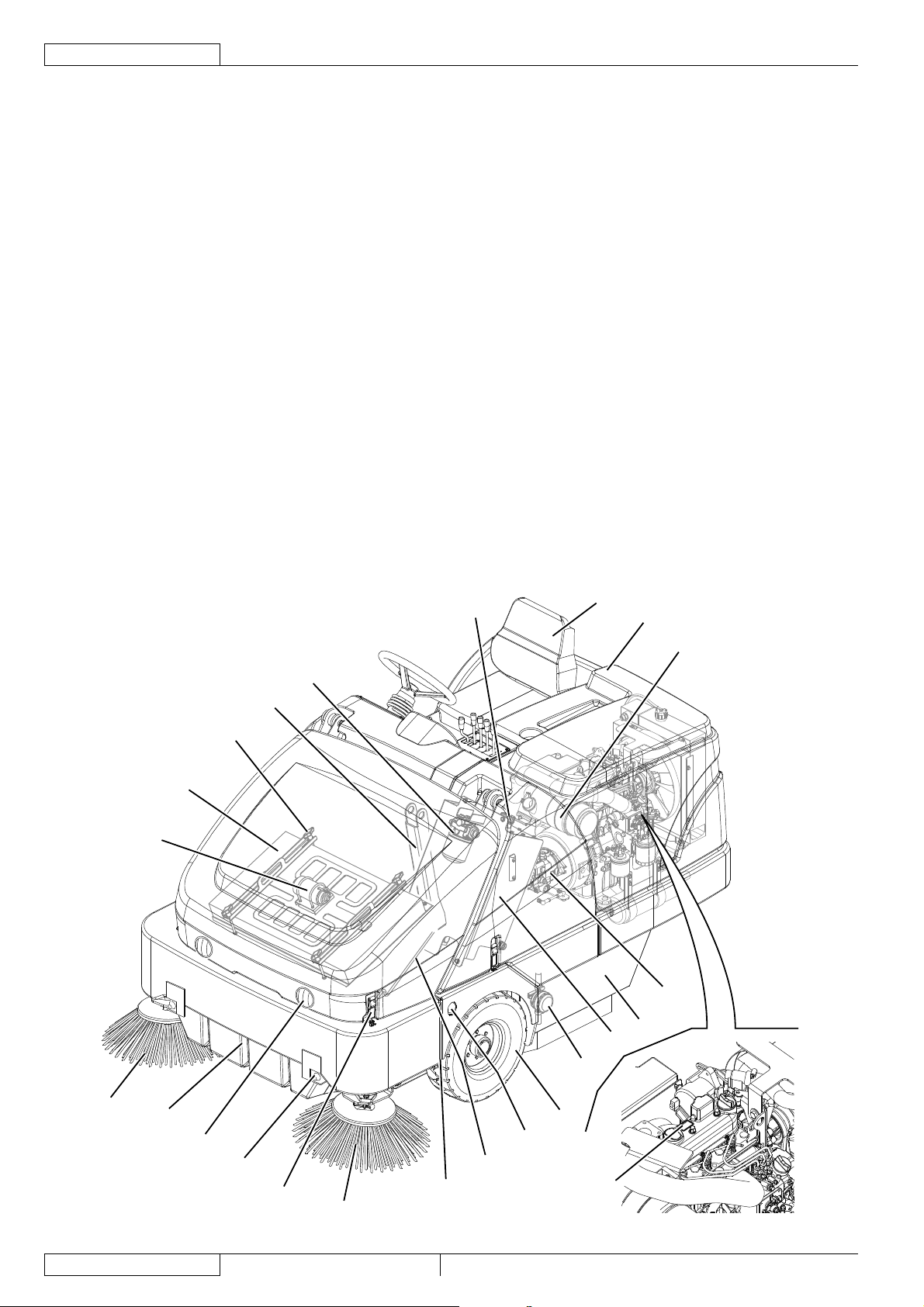

BESKRIVELSE AF MASKINEN

Motorhjelm1. Venstre hovedbørstes adgangspanel2. Batteri3. Venstre dæksel eller støvkontrolsystemets vandtank 4. (tilbehør) Affaldsbeholderens sikkerhedsanordning5. Affaldsbeholderens smæklås6. Arbejdslys (tilbehør)7. Donkraftpunkter (det bagerste punkt er under motorens 8. køler) Højre sidebørste9. Plade med serienummer/tekniske data/10. overensstemmelseserklæring Filterrysterophæng11. Affaldsbeholderens støvﬁ lter12. Panelﬁ lter (standard) Lukket poseﬁ lter (tilbehør) Filterrysterophængets spændeskruer13. Hydraulikolieﬁ lter14. Venstre sidebørste (standardudstyr på SR 1601 MAXI)15.

Affaldsbeholderens låg16. Støttestang til affaldsbeholderens låg17. Højre hovedbørstes adgangspanel18. Hydraulikolietank19. Låg til hydraulikolietank20. Låg til brændstoftank21. Brændstoftank22. Kølerdæksel23. Motorens luftﬁ lter24. Motorhjelmens udløserknap25. Fastspændingspunkter (3)26. Luftﬁ lterets serviceindikator27. Støvkontrolsystemets dyser (tilbehør)28. Støvkontrolsystemets vandtankdæksel (tilbehør)29. Vandﬁ lter (tilbehør)30. Skilt med motorens model og serienummer31.

P100317

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BESKRIVELSE AF MASKINEN (Fortsat)

Førersæde32. Kontrolpanel (se følgende afsnit)33. Rat34. Bremsepedal35. Parkeringsbremse36. (aktiver/deaktiver parkeringsbremsen ved at bruge den sammen med bremsepedalen) Pedal til fremadkørsel og baglæns kørsel37. Sikringspanel (se afsnittet Kontrol/udskiftning/nulstilling af 38. sikringer) Affaldsbeholderens sikkerhedshåndtag39.

Træk bagud for at aktivere støtteanordningen•

Skub fremad for at udløse støtteanordningen•

BRUGERMANUAL

Førersædets justeringshåndtag40. Motorens udluftningsgitter41. Bag- og styrehjul42. Forhjul43. Motor44. Hydraulikpumpe45. Motorkøler/hydraulikoliekøler46. Affaldsbeholder47. Sikringer (se afsnittet Kontrol/udskiftning/nulstilling af 48. sikringer) Brandslukker (tilbehør)49. LPG-cylinder50.

DANSK

33 34

4100

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

P100318

DANSK

KONTROLENHEDER

Gearstang51.

(Fremad) arbejdshastighed• (Bagud) tomgang•

Sidebørstens styrearm52.

(Fremad) sidebørste sænket• (Bagud) sidebørste løftet•

Hovedbørstens styrearm53.

(Fremad) hovedbørste sænket• (Bagud) hovedbørste løftet•

Affaldsbeholderens styrearm54.

(Fremad) affaldsbeholder sænket• (Bagud) affaldsbeholder løftet•

Håndtag til tømning af affaldsbeholder55.

(Fremad) tømmeklap åben• (Bagud) tømmeklap lukket•

Timetæller56. Indikator for brændstofstand57. Advarselslampe for overtemperatur i affaldsbeholder58. Advarselslampe for tilstoppet affaldsbeholder59. Batteriets advarselslampe60. Advarselslampe for overtemperatur i kølervæske61.

BRUGERMANUAL

Advarselslampe for parkeringsbremse62. Advarselslampe for foropvarmning af tændrør63. Tændingsnøgle:64.

Ved indstilling til ”O” standses motoren og samtlige • maskinfunktioner slås fra. Ved indstilling til ”I” aktiveres samtlige • maskinfunktioner. Ved indstilling til ”II” startes motoren.• Så snart motoren starter, gives der slip på nøglen, som

automatisk vender tilbage til ”I”. Hornkontakt65. Kontakt, sugeventilator/ﬁ lterryster66.

(Nederste position) aktivering af ﬁ lterryster•

(Øverste position) aktivering af sugeventilator og •

støvkontrolsystem Kontakt til støvkontrolsystem (tilbehør)67. Chokerhåndtag (kun for LPG3 og P3)68. Kontakt, arbejdslys (tilbehør)69. Kontakt for havariblink (tilbehør)70. Kontakt til blinklys (tilbehør)71. Rattets justeringsgreb (tilbehør, standardudstyr på SR 72. 1601 MAXI)

60 61 62 63 64 65 6668 67

5152535455

P100319

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUGERMANUAL

DANSK

TILBEHØR/EKSTRAUDSTYR

Foruden standardkomponenterne kan maskinen udstyres med følgende tilbehør/ekstraudstyr, alt afhængig af den forestående type arbejde:

Armlæn – Blød kabine – Bakalarm – Sikkerhedssele – Brandslukker – Lukket poseﬁ lter af polyester – Polyesterstøvﬁ lter – Støvkontrolsystem (standardudstyr på SR 1601 MAXI) – Rotorblink – Arbejdslys – Forlygter – Bagerste kofanger – Affaldsbeholderens beskyttelsesanordning –

Skærm til sidebørste –

Halvtag –

Bakspejle –

Hjul, der ikke sætter mærker –

Affjedret førersæde –

Lukket ﬁ ltersensor –

Venstre sidebørste (standardudstyr på SR 1601 MAXI) –

Hoved- og sidebørster med hårdere og blødere børstehår –

Skridsikker måtte –

Sikkerhedsskærm –

Justerbart rat (standardudstyr på SR 1601 MAXI) –

Affaldsbeholderens nedre skærm –

Førersædets afstivningsplade –

For yderligere oplysninger om ovennævnte tilbehør og ekstraudstyr, bedes De kontakte en autoriseret forhandler.

TEKNISKE DATA

Mål og vægt SR 1601 D3 SR 1601 LPG3 SR 1601 P3

Fejebredde med hovedbørste 900 mm (35,5 in) Fejebredde med én sidebørste 1.250 mm (49,25 in) Rengøringsbredde med to sidebørster (standardudstyr på SR 1601 MAXI) 1.600 mm (63 in) Maskinens længde 2.220 mm (87,5 in) Maskinbredde (børstenav) 1.320 mm (52 in) Maks. maskinhøjde 1.460 mm (57,5 in) Maks. maskinhøjde med sikkerhedsskærm (tilbehør) 2.000 mm (79 in) Min. frihøjde (klapper ikke inkluderet) 110 mm (4,25 in) Affaldsbeholderens maksimale løftehøjde 1.590 mm (62,5 in) Hovedbørste (diameter x længde) 310 x 900 mm (12,2 x 35,5 in) Sidebørstens diameter 550 mm (21,5 in) Dæktryk 6 Bar (85 psi) Maks. kapacitet 363 kg (800 lb) Vægt på foraksel 535 kg (1.180 lb) Vægt på bagaksel 410 kg (905 lb) Samlet maskinvægt (uden fører) 945 kg (2.085 lb) Maks. vægt 1.310 kg (2.885 lb) Maskinvægt ved forsendelse 1.000 kg (2.204,6 lb)

Optankningsdata SR 1601 D3 SR 1601 LPG3 SR 1601 P3

Brændstoftankens kapacitet 35 liter (14 USgal) – 35 liter (14 USgal) Hydraulikolietankens kapacitet 25 liter (26,5 qt) Spildbakkens kapacitet (*) 5,1 liter (5,4 qt) 3,4 liter (3,59 qt) Type motorolie (**) SAE 10W-30 Kølervæskemængde (**) 4 liter (4,2 qt)

For andre motorers data/værdier henvises til motorens manual.(*) For motoroliens/kølervæskens data og tekniske speciﬁ kationer henvises til motorens manual.(**)

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

Driftsdata SR 1601 D3 SR 1601 LPG3 SR 1601 P3

Maks. hastighed frem (kun ved ﬂ ytning) 12 km/t (7,5 mph) Maks. hældning ved arbejde 20% (11°) Stigningsevne 25% (14°) Minimum drejeradius 1.530 mm (60,2 in) Støjniveau ved førerens øre (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 69,2 ± 3 dB(A) Maskinens lydtryksniveau (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 82 dB(A) Vibrationsniveau ved førerens arme (ISO 5349-1, EN 60335-2-72) <2,5 m/s Vibrationsniveau ved førerens krop (ISO 2631-1, EN 60335-2-72) <0.5 m/s

Beholdervolumen

Affaldsbeholderens maksimale løfteevne 363 kg (800 lb) Støvkontrolsystem (standardudstyr på SR 1601 MAXI) 45 liter (11,9 USgal)

BRUGERMANUAL

Teoretisk: 315 liter (11,25 cu·ft)

Faktisk: 226 liter (8,00 cu·ft)

LEDNINGSDIAGRAM

Tændingsnøgle

ALT Generator BAT Batteri BE1 Drejelys (tilbehør) BZ1 Bakalarm (tilbehør) ES1 Relæ, sugefunktion ES2 Filterrysterrelæ ES3 LPG-sikkerhedsrelæ (kun version LPG3) EV1 Brændstoffets magnetventil (kun version D3 og P3) EV2 LPG-magnetventil (kun version LPG3) EV3 LPG-sikkerhedsmagnetventil (kun version LPG3) F1 Sikring, sugesystem (30 A) F2 Filterrystersikring (16 A) F3 Sikring, vandpumpe (10 A) (tilbehør) F4 Sikring, tændingsnøgle (30 A) F5 Sikring, motortilbehør (16 A) F6 Sikring, arbejdslys (10 A) (tilbehør) F8 Sikring, førerhusets ventilator (tilbehør) F9 Sikring, tændrør (50 A) (kun version D3) F10 Generatorens sikringskasse og sikring (50 A) F11 Sikring, lys under motorhjelm (1 A) (tilbehør) HN Horn IGN Tændaggregat (kun version LPG3 og P3) K1 Tændingskontakt L1 Forreste arbejdslys (tilbehør) L2 Forreste arbejdslys (tilbehør) L3 Førersædets arbejdslys (tilbehør) L4 Bagerste arbejdslys (tilbehør) L5 Lys under motorhjelm (tilbehør) M1 Sugemotor M2 Filterrystermotor M3 Vandpumpemotor (tilbehør) M4 Førerhusets ventilator (tilbehør) M7 Motor, forrudevisker (ekstraudstyr) MST Selvstarter P1 Brændstofpumpe (kun version P3) PLG Tændrør (kun version D3) R1 Modstand, tændrørets advarselslampe (kun version D3)

SE1 Olietryksføler SE2 Vandtemperaturføler SE3 Føler for tilstoppet affaldsbeholder (tilbehør) SE5 Brændstoftankens svømmer (kun version D3 og P3) SE6 Føler for temperatur i affaldsbeholder (tilbehør) SE7 Hastighedssensor (kun version LPG3 og P3) SE8 Brændstofføler (kun version LPG3) SPK Tændspoler (kun version LPG3 og P3) STR Måler SW1 Kontakt, sugefunktion/ﬁ lterryster SW2 Hornkontakt SW3 Førersædets mikrokontakt SW4 Bakalarm, nærhed (tilbehør) SW5 Kontakt, førerhusets ventilator (tilbehør) SW6 Kontakt, vandpumpe (tilbehør) SW7 Kontakt, arbejdslys (tilbehør) SW13 Kontakt, førersædets arbejdslys (tilbehør) SW14 Kontakt, bagerste arbejdslys (tilbehør) SW15 Kontakt, lys under motorhjelm (tilbehør) SW16 Kontakt, forrudevisker (ekstraudstyr) SW17 Mikrokontakt, åben motorhjelm (ekstraudstyr) T1 Filterrystertimer T2 Filterrystertimer 2 T3 Førersædets timer T4 LPG-sikkerhedstimer (kun version LPG3) TC Tændrørstimer (kun version D3)

Farvekode

BK Sort BU Lyseblå BN Brun GN Grøn GY Grå OG Orange PK Pink RD Rød VT Violet WH Hvid YE Gul

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

LEDNINGSDIAGRAM TIL SR 1601 D3

BRUGERMANUAL

DANSK

P100330

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

LEDNINGSDIAGRAM TIL SR 1601 LPG3 - P3

P100330LPG

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

HYDRAULIKDIAGRAM

Tændingsnøgle

Olietank1. Olieﬁ lter2. Drivpumpe3. Tilbehørspumpe4. Drivmotor5. Servostyring6. Styrecylinder7. Prioritetsventil8. Manifold med 3 håndtag9. Affaldsbeholderens cylinder10. Klapcylinder11. Hovedbørstemotor12.

BRUGERMANUAL

Hovedbørstecylinder13.

Manifold med 1 håndtag14.

Højre sidebørstemotor15.

Højre sidebørstecylinder16.

Stopventil17.

Envejsventil18.

Dobbelt stopventil19.

Manifoldblok20.

Venstre sidebørstemotor (tilbehør)21.

Venstre sidebørstecylinder (tilbehør)22.

Radiator23.

DANSK

P100328

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

KLARGØRING AF MASKINEN

ADVARSEL!

Maskinen er udstyret med forskellige advarselstavler:

FARE – ADVARSEL – FORSIGTIG – TJEK MANUAL –

Under gennemlæsningen af denne manual skal den ansvarlige for maskinens betjening være særlig opmærksom på følgende symboler på pladerne. Maskinens plader må under ingen omstændigheder tildækkes og skal omgående udskiftes, hvis de bliver beskadiget.

CHECKLISTE TIL BRUG FØR IDRIFTSÆTTELSE

Før hver brug:

Efterse maskinen for skader og lækager af olie eller kølervæske. – Kontroller kølervæskestanden (23) (se det relevante afsnit). – Kontroller motoroliestanden (44) (se det relevante afsnit). – Kontroller hydraulikoliestanden (19) (se det relevante afsnit). – Kontroller brændstofmåleren (57). Skru om nødvendigt dækslet (21) af, og fyld tanken op. – Kontroller, at dæktrykket på samtlige dæk er 6 bar (85 psi). – Efterse luftﬁ lterets serviceindikator (se det relevante afsnit). –

Fra førersædet:

Sørg for at have kendskab til maskinens kontrolenheder og deres funktioner. – Juster sædet med håndtaget (40), så du nemt kan nå samtlige kontrolenheder. – Sæt tændingsnøglen (64) i, og indstil den til ”I”: –

Kontroller, at horn (65), timetæller (56) og forlygter (69, tilbehør) fungerer korrekt.•

Indstil tændingsnøglen (64) til ”O”.• Kontroller parkeringsbremsen (35 og 36). Bremsen skal være trykket rigtigt ned (fastlåst), så den ikke nemt kan udløses (evt. – fejl skal omgående meddeles servicepersonalet).

Planlæg rengøringen i forvejen:

Arranger lange arbejdsperioder med et minimalt antal afbrydelser. – Lad børsterne overlappe allerede rengjort gulvareal en anelse. – Undgå pludselige retningsskift, kør ikke ind i noget, og undlad at skrabe siden af maskinen. –

HOVEDBØRSTE

Til denne maskine er der ﬂ ere forskellige hovedbørster til rådighed. For at vælge den bedste egnede børste til det forestående arbejde, bedes De kontakte en Nilﬁ sk-forhandler.

BEMÆRK

Hovedbørsten installeres som beskrevet i afsnittet Vedligeholdelse af hovedbørsten.

BRÆNDSTOF

FORSIGTIG!

Stop altid motoren, før påfyldning af brændstof. – Ryg ikke under påfyldning af brændstof. – Fyld brændstoftanken i et område med god ventilation. – Fyld aldrig brændstof på i nærheden af gnister eller åben ild. –

DIESEL- OG LPG-MOTOR (SR 1601 D3/SR 1601 P3)

(Kun for SR 1601 D3): Hvis maskinen benyttes udendørs ved temperaturer under 0°C (32°F), skal der anvendes dieselolie til lave temperaturer. (Kun for SR 1601 P3): Fyld tanken (22) med blyfrit brændstof til motorkøretøjer.

BEMÆRK

Hvis dieselmotoren løber tør for brændstof, skal brændstofsystemet udluftes, før motoren igen kan startes. For at undgå dette, anbefales det at fylde brændstoftanken (22) op, når måleren (56) viser en kvart tank. Brændstoftankens kapacitet er 35 liter (14 USgal).

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUGERMANUAL

DANSK

LPG-DREVET MOTOR

Monter en LPG-tank (50), der er i overensstemmelse med den gældende lovgivning i anvendelseslandet. Tilslut brændstofslangen, og åbn tankens lukkeventil. Brug altid handsker, når brændstofslangen tilsluttes eller afmonteres. Når maskinen ikke kører, lukkes ventilen på LPG-tanken.

BEMÆRK

Placer LPG-tanken i en passende vandret position. Slut brændstofslangen til tanken, og kontroller for gaslækager.

FARE!

Brug ikke maskinen i tilfælde af gasudslip. Frakobl brændstofslangen, og udskift LPG-tanken. Hvis gasudslippet fortsætter, skal man frakoble brændstofslangen og kontakte et Nilﬁ sk Servicecenter.

BETJENING AF MASKINEN

SR 1601 er en automatisk gulvvaskemaskine af rider-typen. Kontrolenhederne er designet til at være brugervenlige. For en enkel gulvfejning kan føreren nøjes med at sænke hovedbørsten.

FØR OPSTART AF MASKINEN

Sørg for at have kendskab til maskinens kontrolenheder og deres funktioner.1.

Planlæg fejeruten. Vælg lange lige strækninger med så få sving som muligt.2.

Tjek bremsepedalen (35). Pedalen skal være hård.3.

ADVARSEL!

Hvis pedalen er ”svampet” eller giver efter for tryk, må maskinen ikke startes. Eventuelle fejl skal omgående anmeldes til servicepersonalet.

MASKINSTART OG -STOP

Maskinstart

BEMÆRK

Førersædet (32) er udstyret med en sensor, der forhindrer opstart og betjening af maskinen, hvis føreren ikke sidder i sædet.

(For version1. SR 1601 D3): Drej tændingsnøglen (64) med uret til ”I”, og slip den, når kontrollampen for foropvarmning af

tændrøret (63) slukker. Ovenstående punkt kan springes over, hvis motoren allerede er tændt og opvarmet.

(For version SR 1601 LPG3): Åbn forsigtigt sikkerhedsventilen på LPG-tanken (50). Træk chokeren (68) ud.

(Kun for SR 1601 P3): Træk chokeren (68) ud.

Drej tændingsnøglen (64) med uret til ”II”, og slip den, når motoren starter.2.

Hvis motoren ikke starter efter ca. 15 sekunder, slippes tændingsnøglen. Vent 1 minut, og gentag derefter punkt 1 og 2.

(For version SR 1601 LPG3 og SR 1601 P3): Efter opstart skal motoren køre i nogle få sekunder, hvorefter chokeren (68)

skubbes ind.

Før maskinen tages i brug, skal motoren gå i tomgang i 5 minutter; dette gøres ved at sætte gearstangen (51) i frigear (bagud).3.

Slå parkeringsbremsen fra.4.

Skub gearstangen (51) fremad (arbejdshastighed), og lad maskinen køre for lav hastighed i 2 eller 3 minutter, indtil 5.

hydrauliksystemet er varmet op.

Tryk pedalen (37) fremefter for fremadkørsel og bagud for baglæns kørsel.6.

Kørselshastigheden justeres fra 0 til maks. hastighed ved at øge trykket på pedalen.

ADVARSEL!

Ved retningsskift bør man undgå pludselige bevægelser, udvise stor forsigtighed og sagtne farten, især når affaldsbeholderen er fuld eller ved kørsel på skråninger. Kør langsomt på skrånende underlag. Brug bremsepedalen (35) til at styre maskinens hastighed ved kørsel på skrånende underlag. Kør altid lige op og ned ad skråninger, aldrig på tværs.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

Maskinstop

Stands maskinen ved at udligne trykket på pedalen (37).7. En hurtigere opbremsning kan opnås ved også at bruge bremsepedalen (36). Sluk for maskinen ved at indstille tændingsnøglen (64) til ”O”. Tag nøglen ud.8. Aktiver parkeringsbremsen.9.

PARKERINGSBREMSE

Aktiver parkeringsbremsen ved samtidig at trykke på pedalerne (35) og (36).1. Udløs parkeringsbremsen ved at trykke og slippe den tilhørende pedal (35).2.

ADVARSEL!

Før vedligeholdelse, reparation, rengøring eller udskiftning skal parkeringsbremsen altid aktiveres. Aktiver altid parkeringsbremsen ved parkering på en bakke eller stejl skråning.

FEJNING

Følg instruktionerne i afsnittet Klargøring af maskinen.

Kør maskinen hen til arbejdsområdet som beskrevet i det foregående afsnit.1. Sænk affaldsbeholderen med det relevante håndtag (54), såfremt den ikke allerede er sænket.2. Sænk og tænd for hovedbørsten med styrearmen (53).3.

FORSIGTIG!

Lad ikke børsterne køre, når maskinen holder stille i længere tid: dette kan resultere i uønskede mærker på gulvet/jorden.

BEMÆRK

Affaldsbeholderens tømmeklap åbner automatisk, når hovedbørsten sænkes, og lukker automatisk, når hovedbørsten løftes.

Tryk på den øverste del af kontakten (66) for at tænde for sugeventilatoren og støvkontrolsystemet.4.

ADVARSEL!

Hvis maskinen skal anvendes på våde belægninger, slukkes sugeventilatoren og støvkontrolsystemet med kontakten (66), så støvﬁ lteret ikke bliver ødelagt.

Tænd for sugeventilatoren og støvkontrolsystemet, når maskinen igen står på et tørt underlag. Sænk og tænd for sidebørsterne (9) (15, standardudstyr på SR 1601 MAXI) med styrearmen (52).5. Hvis maskinen er udstyret med et støvkontrolsystem, aktiveres dette med kontakten (67, tilbehør). Kør maskinen lige frem i hurtig ganghastighed. Kør maskinen langsommere i områder med store mængder støv og affald, 6. samt hvor dette er nødvendigt af hensyn til arbejdssikkerheden. Overlap allerede rengjort gulvareal med 15 cm (5,9 in). For at bidrage til maskinens fulde ydeevne, skal støvﬁ ltret være så rent som muligt. Under fejearbejdet skal man sørge 7. for at holde støvﬁ lteret rent. Hertil tændes ﬁ lterrysteren ved at trykke på den nederste del af kontakten (66), hvorefter sugeventilatoren og støvkontrolsystemet tændes ved at trykke på den øverste del af kontakten (66). Under arbejdet gentages ovenstående fremgangsmåde mindst hvert 10. minut (alt afhængig af lokalets støvmængde).

BEMÆRK

Dette kan også gøres, når maskinen er i bevægelse.

FORSIGTIG!

Når støvﬁ lteret er tilstoppet og/eller affaldsbeholderen er fyldt, vil maskinen ikke længere være i stand til at opsamle støv og affald.

Hold jævnligt øje med, at der ikke ligger affald efter maskinen. Hvis dette sker, skyldes det ofte at maskinen kører for hurtigt, at 8. hovedbørsten trænger til at blive justeret, eller at affaldsbeholderen (47) er fuld. Affaldsbeholderen (47) bør tømmes efter hver arbejdscyklus, eller når den er fuld (se fremgangsmåde i næste afsnit).

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

TØMNING AF AFFALDSBEHOLDER

FARE!

Affaldsbeholderen må kun tømmes på et jævnt underlag. Løft ikke affaldsbeholderen, når maskinen holder på en skråning.

BEMÆRK

Når affaldsbeholderen skal tømmes, skal dette ske i et rum med en loftshøjde på min. 275 cm (108,2 in).

Løft hovedbørsten med styrearmen (53).1.

Tryk den nederste del af kontakten (66) ned for at tænde for ﬁ lterrysteren og fjerne overﬂ ødigt støv fra støvﬁ lteret (12).2.

BEMÆRK

For optimal ydeevne bør ﬁ lterrysteren kun aktiveres, når affaldsbeholderen er helt i bund.

Kør maskinen hen til det udvalgte tømningssted eller tæt op ad en stor affaldscontainer.3.

Løft affaldsbeholderen (54) til den ønskede aﬂ æsningshøjde.4.

BEMÆRK

Tømmeklappen lukker automatisk, når styrearmen (54) til hævning af affaldsbeholderen aktiveres. Du kan igen styre tømmeklappen med styrearmen (55), så snart affaldsbeholderen begynder at løfte sig, så den kan tømmes i den ønskede højde.

Kør maskinen frem, så affaldsbeholderen beﬁ nder sig over affaldscontaineren, og aktiver parkeringsbremsen.5.

Åbn tømmeklappen med styrearmen (55), og tøm affaldsbeholderen for affald.6.

BEMÆRK

Hvis affaldet ikke tømmes over i en affaldscontainer, anbefales det at tømme affaldsbeholderen i en lav højde, så man undgår at danne støvskyer.

BRUGERMANUAL

DANSK

ADVARSEL!

Før der udføres nogen form for vedligeholdelse under eller i nærheden af den løftede affaldsbeholder, løftes denne helt op ved hjælp af styrearmen (54). Træk derefter låsehåndtaget (39) bagud for at sikre affaldsbeholderens støttestang (5). Affaldsbeholderens støttestang holder affaldsbeholderen oppe, så der kan arbejdes under den løftede affaldsbeholder. Stol aldrig på maskinens hydrauliske komponenter ved arbejde under affaldsbeholderen.

Træk låsehåndtaget (39) bagud for at sikre affaldsbeholderens støttestang (5), og sænk affaldsbeholderen en anelse med 7.

styrearmen (54) for at låse den fast.

Tjek affaldsbeholderens dør og frontpakning. Rens om nødvendigt området for affald.8.

For at sikre korrekt drift, skal affaldsbeholderens låg lukke tæt mod børstekammeret.

Gå tilbage til førerkabinen. Slå parkeringsbremsen fra.9.

Kør maskinen baglæns, indtil affaldsbeholderen er fri af containeren.

Løft affaldsbeholderen med styrearmen (54), skub låsehåndtaget (39) fremad, så sikkerhedsanordningen (5) deaktiveres, og 10.

sænk derefter affaldsbeholderen.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

EFTER BRUG

Tryk på den nederste del af kontakten (66) for at tænde for ﬁ lterrysteren, rense støvﬁ lteret og tømme affaldsbeholderen (se 1. forrige afsnit). Løft hovedbørsten med styrearmen (53).2. Indstil alle knapper til Off.3. Sæt gearstangen (51) i frigear, og lad motoren gå i tomgang i 25-30 sekunder.4. (Kun for SR 1601 LPG3): Luk sikkerhedsventilen på LPG-tanken (50), og lad motoren køre, indtil der ikke er mere brændstof i slangerne (stop derefter motoren). Sluk for maskinen ved at indstille tændingsnøglen (64) til ”O”. Tag nøglen ud.5. Aktiver parkeringsbremsen.6. Tjek vedligeholdelsesskemaet og udfør den nødvendige vedligeholdelse, før maskinen stilles til opbevaring.7. Opbevar maskinen indendørs.8.

BEMÆRK

Maskinen kan spules med en højtryksrenser, men strålen må ikke rettes direkte mod de elektriske komponenter. Maskinen skal være helt tør, før den igen tages i brug.

Eventuelle fejl og mangler skal omgående anmeldes til et Nilﬁ sk Servicecenter eller til servicepersonalet.

OPLAGRING AF MASKINEN

Hvis maskinen ikke skal benyttes i 30 dage eller mere, følges nedenstående fremgangsmåde:

Sørg for at området, hvor maskinen skal opbevares, er tørt og rent.1. Tøm støvkontrolsystemets vandtank (4), og rens vandﬁ lteret (30, tilbehør).2. Frakobl batteriets (3) minusklemme (–).3. Efterse motoren (44) som beskrevet i den relevante manual.4.

FØRSTE ARBEJDSPERIODE

Efter den første arbejdsperiode (de første 5 timer) er det nødvendigt at gøre følgende:

Kontroller, at samtlige befæstelses- og forbindelseselementer er forsvarligt fastspændt.1. Efterse synlige maskindele for revner og utætheder.2. Udskift motorolien (se afsnittet Vedligeholdelse).3.

VEDLIGEHOLDELSE

Korrekt og regelmæssig vedligeholdelse bidrager til at øge maskinens levetid og er en forudsætning for sikker betjening af maskinen. Følgende skema omfatter maskinens regelmæssige vedligeholdelsesforanstaltninger. De angivne intervaller kan tilpasses maskinens arbejdsbetingelser og skal fastsættes af den person, der er ansvarlig for maskinens vedligeholdelse. Alle regelmæssige eller ekstraordinære vedligeholdelsesoperationer skal udføres af faglærte personer eller af et Nilﬁ sk Servicecenter. Denne manual omfatter et skema over regelmæssig vedligeholdelse og beskriver kun de letteste og mest almindelige vedligeholdelsesoperationer. For andre vedligeholdelsesoperationer end dem der er beskrevet i skemaet over regelmæssig vedligeholdelse, eller for ekstraordinære vedligeholdelsesoperationer, henvises til Servicemanualen som ﬁ ndes i ethvert servicecenter.

ADVARSEL!

Inden der udføres vedligeholdelse skal maskinen slukkes, tændingsnøglen tages ud, parkeringsbremsen aktiveres og batterierne frakobles. Læs instruktionerne i afsnittet Sikkerhed grundigt igennem, før enhver form for vedligeholdelse påbegyndes.

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

SKEMA OVER REGELMÆSSIG VEDLIGEHOLDELSE

BEMÆRK

De angivne vedligeholdelsesintervaller gælder for almindelige driftsforhold. Ved ugunstige driftsbetingelser kan vedligeholdelsesintervallerne være væsentligt kortere.

BRUGERMANUAL

DANSK

Fremgangsmåde Ved levering Hver dag

Kontrol af kølervæske Kontrol af motoroliestand Kontrol af hydraulikoliestand Kontrol af parkeringsbremse Rengøring af hoved- og sidebørster Udskiftning af motorolie (1) (1) Udskiftning af olieﬁ lter (1) (1) Kontrol af kilerem (1) (1) Kontrol af kølesystem (1) Kontrol af batteri Kontrol og rengøring af støvkontrolsystemets

vandﬁ lter (tilbehør) Rengøring af motorens luftﬁ lter (2) Rengøring af køler og oliekøler Kontrol og justering af børste Kontrol og rengøring af affaldsbeholderens støvﬁ lter

(metode ”A”) Integritets-, højde- og driftskontrol af klap Integritetskontrol af affaldsbeholderens pakning Motorvedligeholdelse (1) - (3) Smøring af ratleje og hydraulikstempel (1) Udskiftning af hydraulikolietankens ﬁ lter (1) Udskiftning af hydraulikpumpens olieﬁ lter (1) Kontrol og rengøring af affaldsbeholderens støvﬁ lter

(metode ”B”) Udskiftning af brændstofﬁ lter (1) Stramning af brændstoffets slangestuds og

spændebånd Kontrol og rengøring af affaldsbeholderens støvﬁ lter

(metode ”C”) Udskiftning af hydraulikolieﬁ lter (påfyldning) (1) Udskiftning af hydraulikolie (1) - (4)

Efter de

første 50

timer

For

hver 30

arbejdsti-

mer

(2)

For hver

150

arbejdsti-

mer

(2)

For hver

300

arbejdsti-

mer

(1)

(2)

For hver

1.000

arbejdsti-

mer

For gældende fremgangsmåde henvises til Servicemanualen.(1)

Eller oftere i støvede områder.(2)

Al vedligeholdelse skal udføres af en autoriseret KUBOTA-forhandler.(3)

Udskift hydraulikolien første gang efter 500 timer, derefter en gang om året.(4)

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

VEDLIGEHOLDELSE AF HOVEDBØRSTE

For at sikre optimal drift, skal hovedbørsten udskiftes, når børstehårene er slidt ned til 50 mm (2 in).

Udskiftning af hovedbørste

ADVARSEL!

Det anbefales, at der bruges beskyttelseshandsker ved udskiftning af hovedbørsten, da der kan være skarpe genstande mellem børstehårene.

BEMÆRK

Der ﬁ ndes børster med hårdere og blødere børstehår. Nedenstående fremgangsmåde gælder for alle børstetyper.

Kør maskinen hen på et ﬂ adt underlag.1. Aktiver parkeringsbremsen.2. Drej tændingsnøglen (64), og start maskinen.3. Sænk hovedbørsten med styrearmen (53).4. Indstil tændingsnøglen (64) til ”O” for at stoppe maskinen.5. Åbn det højre panel (18).6. Skub den højre sideklap (A, ﬁ g. 2) ud til siden, og fastgør den med stiften (B).7. Fjern hjulophængets svingarm (C) fra hovedbørstens kerne (D).8.

BEMÆRK

Svingarmen holdes på plads af det højre adgangspanel (18).

Træk hovedbørsten (D) ud af huset, og fjern eventuelle tråde og snore fra enheden og dens ophæng.9. Udskift hovedbørsten, og monter den nye børste i huset. Kontroller, at rillerne på hovedbørstens kerne (D) går i indgreb med 10. stifterne (E) på hovedbørstens nav (F), og at hovedbørsten sidder rigtigt. Luk og skub hjulophængets svingarm (C) tilbage på plads i hovedbørstens kerne.11.

BEMÆRK

Kontroller, at styretapperne på svingarmen passer i rillerne (G) (højre side) på hovedbørstens kerne.

Sæt den højre klap tilbage på plads, og luk det højre panel (18), indtil låsen aktiveres.12.

Figur 2

P100321

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

Højdejustering af hovedbørste

BEMÆRK

Der ﬁ ndes børster med hårdere og blødere børstehår. Nedenstående fremgangsmåde gælder for alle børstetyper.

Kør maskinen hen på et ﬂ adt underlag.1.

Aktiver parkeringsbremsen.2.

Drej tændingsnøglen (64), og start maskinen.3.

Sænk hovedbørsten med styrearmen (53), og lad den køre 1 minut.4.

Herved rengøres en ”stribe” af gulvet. Efter 1 minut løftes hovedbørsten, parkeringsbremsen slås fra, og maskinen ﬂ yttes, så 5.

den rengjorte stribe bliver synlig.

Tjek den rengjorte stribe på gulvet. Hvis striben er mindre end 50 mm (2 in) eller mere end 75 mm (3 in) bred, skal 6.

hovedbørsten justeres.

Dette gøres ved at åbne motorhjelmen (1) ved hjælp af udløserknappen (25), løsne drejeknappen (A, ﬁ g. 3), og justere 7.

hovedbørsten med reguleringsanordningen (B). Vær opmærksom på følgende:

Drej reguleringsanordningen med uret for at reducere børstetrykket.•

Drej reguleringsanordningen mod uret for at øge sidebørstens tryk.• Efter justering fastlåses justeringsanordningen med drejeknappen (A). Gentag pkt. 2-7, indtil striben er 50-75 mm (2 - 3 in) bred.8.

BEMÆRK

Hvis aftrykket ikke bliver som ønsket, fordi børstetrykket er forskelligt i begge ender, henvises til servicemanualens justeringsvejledning.

BRUGERMANUAL

DANSK

Figur 3

P100322

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

VEDLIGEHOLDELSE AF SIDEBØRSTE

Justering af sidebørste

BEMÆRK

Der ﬁ ndes børster med hårdere og blødere børstehår. Nedenstående fremgangsmåde gælder for alle børstetyper.

Kør maskinen hen på et ﬂ adt underlag.1. Aktiver parkeringsbremsen.2. Drej tændingsnøglen (64), og start maskinen.3. Sænk sidebørsten med styrearmen (52), og lad den køre 1 minut.4. Når sidebørsterne (9) (15, standardudstyr på SR 1601 MAXI) er sænket, skal de røre ved gulvet som vist i ﬁ guren (A og B, ﬁ g. 5.

4). Juster sidebørsten ved at løsne drejeknappen (A, ﬁ g. 5) og dreje på reguleringsanordningen (B). Vær opmærksom på 6. følgende:

Drej reguleringsanordningen med uret for at reducere sidebørstens tryk.• Drej reguleringsanordningen mod uret for at øge sidebørstens tryk.•

Efter justering fastlåses justeringsanordningen med drejeknappen (A). Gentag pkt. 1-5 for at kontrollere sidebørstens afstand til gulvet.7. Hvis børsten er for slidt, vil denne justering ikke længere være mulig. Udskift børsten som beskrevet i næste afsnit.8.

BEMÆRK

Sidebørsterne (9) (15, monteret på SR 1601 MAXI) skal udskiftes, når børstehårene er slidt ned til 75 mm (3 in). Juster højden samtidig med at sidebørsterne udskiftes.

P100323 P100324

Figur 4 Figur 5

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

Udskiftning af sidebørste

ADVARSEL!

Det anbefales at bære beskyttelseshandsker ved udskiftning af sidebørsten, da der kan være skarpe genstande mellem børstehårene.

Løft affaldsbeholderen, indtil sidebørsten beﬁ nder sig i brysthøjde.1. Udløs fjederen for at fjerne monteringsstiften (A, ﬁ g. 6), og fjern sidebørsten (B) fra motorakslen.2. Monter den nye børste på motorakslen, ret hullet ind efter monteringsstiften, og sæt monteringsstiften (A) i.3.

BRUGERMANUAL

DANSK

P100325

Figur 6

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

VEDLIGEHOLDELSE AF STØVFILTER (PANELFILTER)

Affaldsbeholderens støvﬁ lter skal jævnligt renses for at sikre en optimal rengøring. Overhold de angivne vedligeholdelsesintervaller for at opnå en optimal levetid.

ADVARSEL!

Brug altid sikkerhedsbriller, når ﬁ lteret renses. – Punkter ikke ﬁ lteret. – Rens ﬁ lteret i et område med god ventilation. – Brug en passende støvmaske for at undgå at indånde støvet. –

Kør maskinen hen på et jævnt underlag, aktiver parkeringsbremsen, og indstil tændingsnøglen (64) til ”O”.1. Åbn låsene (6), løft affaldsbeholderens låg (16), og sørg for at støttestangen (17) er sat rigtigt i.2. Efterse den øverste del af støvﬁ lteret (12) for skader. En stor mængde støv på oversiden af ﬁ lteret skyldes ofte, at der er hul i 3. ﬁ lteret eller at ﬁ lterpakningen er beskadiget. Løsn ﬁ lterrysterophængets spændeskruer (13). Løft ﬁ lterrysterophænget (11) for at få adgang til ﬁ lterpanelet.4. Løft støvﬁ lteret (12), og tag det ud af maskinen.5. Rens ﬁ lteret efter en af følgende fremgangsmåder:6.

Metode ”A”

Sug ﬁ lteret rent for løst støv. Rens derefter ﬁ lteret for støv ved at banke det let mod en jævn overﬂ ade (med den snavsede side nedad).

BEMÆRK

Pas på ikke at beskadige metalkanten, der rager ud over pakningen.

Metode ”B”

Sug ﬁ lteret rent for løst støv. Blæs derefter trykluft (maks. tryk 6 bar) ind fra den rene side af ﬁ lteret (modsat luftstrømmen).

Metode ”C”

Sug ﬁ lteret rent for løst støv. Læg ﬁ lteret i blød i varmt vand i 15 minutter, og skyl det derefter under rindende vand (maks. tryk 2,5 bar). Lad ﬁ lteret tørre helt, før det igen monteres på maskinen.

BEMÆRK

Læg ﬁ lteret til tørre på en vandret overﬂ ade og henover to mellemstykker, således at der kan komme luft til det.

BEMÆRK

For en mere effektiv rengøring er det muligt at rense ﬁ lteret med vand og ikke-skummende rensemidler. Denne type rengøring er mere effektiv, men reducerer ﬁ lterets levetid, og dette skal derfor udskiftes oftere. Brug af uegnede rengøringsmidler kan beskadige ﬁ lteret.

Monter ﬁ lteret ved at følge ovenstående fremgangsmåde i omvendt rækkefølge, idet der lægges mærke til følgende:7.

Monter ﬁ lteret med trådnettet opad.• Hvis ﬁ lterpakningen er defekt eller mangler, udskiftes den.•

BEMÆRK

Før ﬁ lteret sættes i, renses støvpladen under ﬁ lteret for snavs. Kontroller, at klappen på bagsiden af støvpladen svinger frit frem og tilbage.

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUGERMANUAL

DANSK

VEDLIGEHOLDELSE AF STØVFILTER (LUKKET POSEFILTER)

Det lukkede poseﬁ lter er stort set vedligeholdelsesfrit. Det eneste, der skal gøres, er dagligt at aktivere ﬁ lterrysteren ved at trykke på den nederste del af kontakten (66).

BEMÆRK

Filterrysteren bør kun aktiveres, når affaldsbeholderen er sænket.

VEDLIGEHOLDELSE AF KLAP

Indledende operationer

Tøm affaldsbeholderen som beskrevet i det relevante afsnit, så affaldets vægt ikke påvirker kontrollen af klaphøjden.1. Kør maskinen hen på et ﬂ adt underlag for at kontrollere klaphøjden.2. Indstil tændingsnøglen (64) til ”O”.3. Aktiver parkeringsbremsen.4.

Klapkontrol

Åbn den højre (18) og den venstre dør (2).5. Fjern hovedbørsten som vist i det relevante afsnit.6. Kontroller også for- og bagklappen på hovedbørstens hus. Udskift eller juster klapperne, hvis de fremviser skader eller er 7. slidte, således af afstanden til jorden er under 6 mm (0,2 in) (se fremgangsmåde i servicemanualen).

RENGØRING AF STØVKONTROSYSTEMETS VANDFILTER (TILBEHØR)

Kør maskinen hen på et jævnt underlag, aktiver parkeringsbremsen, og indstil tændingsnøglen (64) til ”O”.1. Frakobl lynkoblingen (A, ﬁ g. 7) fra tankens slanger.2. Fjern det venstre panel (2) for at få adgang til vandﬁ lteret (30).3. Fjern det gennemsigtige låg (B) og pakningen (C), og afmonter derefter sien (E). Rens delene, og sæt dem tilbage på plads 4. (E).

BEMÆRK

Sæt pakningen (C) og sien (D) tilbage på plads (E).

Monter delene i omvendt rækkefølge.5.

P100329

Figur 7

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

HYDRAULIKOLIE

ADVARSEL!

Rør ikke ved de varme maskindele. Lad motoren og hydrauliksystemet køle af.

Kør maskinen hen på et jævnt underlag, aktiver 1. parkeringsbremsen, og indstil tændingsnøglen (64) til ”O”. Åbn motorhjelmen (1) ved hjælp af udløserknappen (25).2. Fjern det venstre dæksel (4) ved at udløse låsen; fjern om 3. nødvendigt vandﬁ lterets slange (30, tilbehør). Kontroller hydraulikoliestanden ved hjælp af tankens 4. indikator (19). Hydraulikolien skal være i midten af indikatoren. Hvis den er under dette niveau, skrues dækslet (20) af, og der fyldes op med ny olie (AGIP Arnica 46). Udskift olien, hvis den er blevet forurenet på grund af en mekanisk fejl (se fremgangsmåde i servicemanualen).

MOTOROLIE

ADVARSEL!

Rør ikke ved de varme maskindele. Lad motoren køle af.

Kør maskinen hen på et jævnt underlag, aktiver 1. parkeringsbremsen, og indstil tændingsnøglen (64) til ”O”. Åbn motorhjelmen (1) ved hjælp af udløserknappen (25).2. Før hver brug af maskinen, kontrolleres motoroliestanden 3. med en målepind (A, ﬁ g. 8, 9 og 10). Fjern om nødvendigt proppen (B, ﬁ g. 9 og 10), og fyld op med olie. (Se fremgangsmåde i den relevante motormanual) Udskift motorolien efter de første 50 arbejdstimer, og 4. derefter efter 150 timer. Olieﬁ lteret (C) bør udskiftes sammen med olien (se fremgangsmåde i servicemanualen). I henhold til lufttemperaturen anvendes følgende type olie:

SR 1601 D3

MAX

MIN

P100329A

Figur 8

P100329D3

Figur 9

TEMPERATUROMRÅDE OLIETYPE

Over 15° C (60°F) SAE 10W-30 Under 15° C (60°F) SAE 5W-30

SR1601LPG3-SR1601P3

P100329P3

Figur 10

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUGERMANUAL

DANSK

RENGØRING AF MOTORENS LUFTFILTER

Kør maskinen hen på et jævnt underlag, aktiver parkeringsbremsen, og indstil tændingsnøglen (64) til ”O”.1. Åbn motorhjelmen (1) ved hjælp af udløserknappen (25).2. Kontroller luftﬁ lterets serviceindikator (27) før hver brug af maskinen.3.

BEMÆRK

Efter rengøring og udskiftning af luftﬁ lteret, kan serviceindikatoren nulstilles ved at trykke for enden af indikatoren.

ADVARSEL!

Ved eftersyn af luftﬁ lterets elementer skal der udvises stor forsigtighed, så der ikke falder løst støv ned i motoren. Støv kan beskadige motoren alvorligt.

Åbn låget over motorens olieﬁ lter (24), og tag papirforﬁ lteret og det syntetiske ﬁ lter ud.4. Rens motorens luftﬁ ltre og/eller udfør vedligeholdelse af ﬁ lterelementet (24) som beskrevet i motorens manual.5.

KØLERVÆSKE

ADVARSEL!

Fjern aldrig kølerdækslet (23), når motoren er varm.

Kør maskinen hen på et jævnt underlag, aktiver parkeringsbremsen, og indstil tændingsnøglen (64) til ”O”.1. Åbn motorhjelmen (1) ved hjælp af udløserknappen (25).2. Lad motoren og kølervæsken køle af, og åbn derefter forsigtigt kølerdækslet (23), så trykket udlignes.3. Fjern kølerdækslet (23), og kontroller kølervæskestanden.4. Hvis der ikke er tilstrækkelig kølervæske, fyldes der op med en blanding af lige dele vand og frostvæske som beskrevet i motorens manual.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

KONTROL/UDSKIFTNING/NULSTILLING AF SIKRING

Sikringskontrol

Kør maskinen hen på et ﬂ adt underlag.1. Aktiver parkeringsbremsen.2. Indstil tændingsnøglen (64) til ”O”, og tag den ud.3. På panelet (38) kontrolleres det, at følgende sikringer (ﬁ g. 11) ikke er slået fra:4.

(A): F1 (30 A), støvsugning• (B): F2 (16 A), ﬁ lterryster• (C): F4 (30 A), tændingsnøgle• (D): F5 (16 A), motortilbehør• (E): F3 (10 A), støvkontrolsystem (ekstraudstyr)• (F): F6 (10 A), arbejdslys (tilbehør)• (G): F7, lysanlæg (tilbehør)• (H): F8, førerhusets ventilator (tilbehør)•

Nulstil alle deaktiverede sikringer, når den maskindel, der var skyld i deaktiveringen, er kølet helt af.

Kontrol/udskiftning af sikring

Kør maskinen hen på et ﬂ adt underlag.1. Aktiver parkeringsbremsen.2. Indstil tændingsnøglen (64) til ”O”, og tag den ud.3. Åbn motorhjelmen (1) ved hjælp af udløserknappen (25).4. I området omkring førersædet fjernes lågene, og det kontrolleres, at følgende sikringer (ﬁ g. 12-13) er intakte:5.

(I): F9 (50 A), foropvarmning af tændrør (kun for SR 1601 D3)• (J): F10 (50 A), alternator• (K): F11 (1 A), lyd under motorhjelm (tilbehør)•

Udskift evt. defekte sikringer. Sæt låget på. Luk motorhjelmen (1).6.

ABE

HDF

Figur 11

P100326

SR 1601 D3 - SR 1601 P3

Figur 12 Figur 13

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

SR 1601 LPG3

P100327 P100327LPG

BRUGERMANUAL

DANSK

FEJLFINDING

Problem Mulig årsag Løsning

Maskinen bevæger sig ikke Batteriet er ikke korrekt tilsluttet Tilslut batteriet

Maskinen er løbet tør for brændstof Tank op Sikringerne er udløst Nulstil alle udløste sikringer Parkeringsbremsen er aktiveret Udløs parkeringsbremsen Låseskruen er ikke korrekt placeret Flyt den til den korrekte position

Hovedbørsten drejer ikke rundt Hovedbørsten er løftet Sænk hovedbørsten med styrearmen

Der er viklet affald rundt om børstedrevet Fjern affaldet Affaldsbeholderen er ikke sænket helt ned Sænk affaldsbeholderen helt ned

Nedsat fejeevne Sugesystemet er slukket Tænd for sugesystemet ved at trykke på knappen

Støvﬁ lteret er tilstoppet Rens støvﬁ lteret Affaldsbeholderen er fuld Tøm affaldsbeholderen Klapperne er beskadigede eller fejljusterede Kontroller, at klapperne er intakte og korrekt justeret (*) Hovedbørstens højde er forkert Juster hovedbørstens højde Sikringerne er udløst Nulstil alle udløste sikringer

Sidebørsten fungerer ikke Sidebørsten er løftet Sænk sidebørsten med styrearmen

Der er viklet affald rundt om børstedrevet Fjern affaldet

Affaldsbeholderen er ikke sænket helt ned Sænk affaldsbeholderen helt ned Affaldsbeholderens tømmeklap lukker ikke Der sidder affald i klemme i tømmeklappen Fjern affaldet, og rens støvkammerets kanter Filterrystermotoren virker ikke Filterrystermotorens klemme er ikke korrekt

tilsluttet

Sikringen er udløst Nulstil den udløste sikring Støvkontrolsystemet (tilbehør) virker ikke Kontakten er defekt Udskift kontakten (*)

Dyserne eller vandﬁ lteret er tilstoppet Rengør

Pumpen er defekt Udskift

Sikringen er udløst Nulstil den udløste sikring

Tilslut den korrekt

Skal udføres af et Nilﬁ sk Servicecenter.(*)

For yderligere oplysninger bedes De kontakte et Nilﬁ sk Servicecenter; hvor det er muligt henvises til servicemanualen.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

DANSK

BRUGERMANUAL

OPHUGNING

Når maskinen kasseres, skal den aﬂ everes hos en kvaliﬁ ceret ophugger. Før ophugning skal følgende komponenter fjernes. Bortskaffelse skal ske i henhold til alle gældende love og bestemmelser:

Batterier – Polyesterstøvﬁ lter – Hoved- og sidebørster – Motorolie – Hydraulikolie – Hydraulikolieﬁ lter – Plastdele – Elektriske og elektroniske komponenter (*) –

Kontakt det nærmeste Nilﬁ sk Servicecenter, især ved ophugning af elektriske og elektroniske komponenter.(*)

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

SISÄLLYS

JOHDANTO ..................................................................................................................................................................... 2

KÄSIKIRJAN TARKOITUS JA SISÄLTÖ .......................................................................................................................................... 2

KOHDE ............................................................................................................................................................................................ 2

TÄMÄN KÄSIKIRJAN SÄILYTTÄMINEN ......................................................................................................................................... 2

YHDENMUKAISUUSSELVITYS ...................................................................................................................................................... 2

TUNNISTETIEDOT .......................................................................................................................................................................... 2

MUUT LIITTYVÄT KÄSIKIRJAT....................................................................................................................................................... 3

VARAOSAT JA KUNNOSSAPITO ................................................................................................................................................... 3

MUUTOKSET JA PARANNUKSET .................................................................................................................................................. 3

SUORITUSKYKY ............................................................................................................................................................................. 3

SOPIMUKSET ................................................................................................................................................................................. 3

PURKAMINEN/PERILLE TOIMITTAMINEN .................................................................................................................... 3

TURVALLISUUS .............................................................................................................................................................. 4

SYMBOLIT ....................................................................................................................................................................................... 4

YLEISIÄ OHJEITA............................................................................................................................................................................ 4

ROSKASÄILIÖN TURVATUKI ......................................................................................................................................................... 7

KONEEN NOSTAMINEN ................................................................................................................................................................. 7

KONEEN KULJETTAMINEN ...........................................................................................................................................................7

KONEEN TYÖNTÄMINEN/HINAAMINEN ....................................................................................................................................... 7

KONEEN KUVAUS .......................................................................................................................................................... 8

KONEEN NIMIKKEISTÖ ................................................................................................................................................................. 8

KÄYTÖN OHJAIMET ..................................................................................................................................................................... 10

VARUSTEET/LISÄVARUSTEET ....................................................................................................................................................11

TEKNISET TIEDOT ........................................................................................................................................................................11

JOHDOTUSKAAVIO ...................................................................................................................................................................... 12

SR 1601 LPG3 - P3 KYTKENTÄKAAVIO ...................................................................................................................................... 14

HYDRAULIIKKAKAAVIO ............................................................................................................................................................... 15

KONEEN VALMISTELU KÄYTTÖÖN ........................................................................................................................... 16

ENNAKKOTOIMINEN TARKASTUSLISTA .................................................................................................................................... 16

PÄÄHARJA .................................................................................................................................................................................... 16

POLTTOAINE ................................................................................................................................................................................ 16

DIESEL- JA NESTEKAASUMOOTTORI (SR 1601 D3 / SR 1601 P3) .......................................................................................... 16

NESTEKAASUMOOTTORI ........................................................................................................................................................... 17

KONEEN KÄYTTÄMINEN ............................................................................................................................................. 17

ENNEN KONEEN KÄYNNISTÄMISTÄ .......................................................................................................................................... 17

KONEEN KÄYNNISTÄMINEN JA PYSÄYTTÄMINEN .................................................................................................................. 17

SEISONTAJARRU ......................................................................................................................................................................... 18

LAKAISEMINEN ............................................................................................................................................................................ 18

ROSKASÄILIÖN TYHJENTÄMINEN ............................................................................................................................................. 19

KONEEN KÄYTÖN JÄLKEEN ....................................................................................................................................................... 20

KONEEN SÄILYTYS ...................................................................................................................................................................... 20

KÄYTÖN ENSIMMÄINEN JAKSO ................................................................................................................................................. 20

HUOLTO ......................................................................................................................................................................... 20

AIKATAULUTETTU HUOLTOTAULUKKO ..................................................................................................................................... 21

PÄÄHARJAN KUNNOSSAPITO .................................................................................................................................................... 22

SIVUHARJAN KUNNOSSAPITO................................................................................................................................................... 24

PÖLYNSUODATTIMEN KUNNOSSAPITO (PANEELISUODATIN) ............................................................................................... 26

PÖLYSUODATTIMEN KUNNOSSAPITO (SULJETTU PUSSISUODATIN) ..................................................................................27

LÄPÄN KUNNOSSAPITO.............................................................................................................................................................. 27

PÖLYNOHJAUSJÄRJESTELMÄN VESISUODATTIMEN PUHDISTUS (VALINNAINEN) ............................................................ 27

HYDRAULIIKKAÖLJY.................................................................................................................................................................... 28

MOOTTORIÖLJY ........................................................................................................................................................................... 28

MOOTTORIN ILMASUODATINPUHDISTUS ................................................................................................................................ 29

MOOTTORIN JÄÄHDYTYSNESTE ............................................................................................................................................... 29

SULAKKEEN TARKASTUS/VAIHTO/NOLLAUS ........................................................................................................................... 30

VIANETSINTÄ ................................................................................................................................................................ 31

ROMUTUS ..................................................................................................................................................................... 32

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

JOHDANTO

HUOMAUTUS

Suluissa olevat numerot viittaavat komponentteihin, jotka näytetään Koneen kuvaus -kappaleessa.

KÄSIKIRJAN TARKOITUS JA SISÄLTÖ

Tämän käsikirjan tarkoitus on antaa käyttäjälle kaikki tarvittavat tiedot, jotta hän voisi käyttää konetta asianmukaisesti, turvallisesti ja itsenäisesti. Se sisältää tietoja teknisistä ominaisuuksista, turvallisuudesta, käytöstä, koneen säilytyksestä, kunnossapidosta, varaosista ja hävittämisestä. Ennen minkään toimenpiteen suorittamista laitteelle, käyttäjien ja pätevien teknikkojen on ensin luettava tämä käsikirja huolellisesti. Ota yhteyttä valtuutettuun Nilﬁ sk -huoltoon, jos olet epävarma ohjeiden tulkinnan suhteen ja halutessasi lisätietoja.

KOHDE

Tämä käsikirja on tarkoitettu kuljettajille ja teknisille asiantuntijoille, jotka ovat päteviä suorittamaan koneen huollon. Käyttäjät eivät saa suorittaa päteville teknisille asiantuntijoille varattuja toimenpiteitä. Nilﬁ sk ei ole vastuullinen vaurioista, jotka johtuvat tämän kiellon noudattamattomuudesta.

TÄMÄN KÄSIKIRJAN SÄILYTTÄMINEN

Käsikirja on pidettävä koneen lähellä sopivassa laatikossa, erossa nesteistä ja muista aineista, jotka voivat aiheuttaa sille vahinkoa.

YHDENMUKAISUUSSELVITYS

Koneen mukana toimitettu yhdenmukaisuusselvitys vahvistaa koneen yhdenmukaisuuden voimassa olevan lain kanssa.

HUOMAUTUS

Kaksi kappaletta alkuperäistä EY-yhdenmukaisuusselvitystä toimitetaan yhdessä koneen asiakirjojen mukana.

TUNNISTETIEDOT

Koneen malli ja sarjanumero on merkitty koneen runkoon sijoitettuun tyyppikilpeen (10). Koneen mallin vuosi on kirjoitettu yhdenmukaisuusselvitykseen, ja se on myös ilmaistu kahdella ensimmäisellä numerolla koneen sarjanumerossa. Moottorin malli ja sarjanumero on merkitty kilpeen (31). Tämä tieto on hyödyllinen, kun tilataan koneen ja moottorin varaosia. Kirjoita seuraavaan taulukkoon koneen ja moottorin tunnistetiedot myöhempää käyttöä varten.

KONEEN malli ...................................................................................

KONEEN sarjanumero ......................................................................

MOOTTORIN malli ............................................................................

MOOTTORIN sarjanumero ................................................................

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

MUUT LIITTYVÄT KÄSIKIRJAT

Koneen mukana toimitettu moottorin käsikirja tulkitaan tämän käsikirjan kiinteäksi osaksi. – Myös seuraavat käsikirjat ovat käytettävissä: –

Varaosaluettelo (toimitetaan koneen mukana)• Huoltokäsikirja (jota voidaan kysyä kaikista Nilﬁ skin huoltokeskuksista)•

VARAOSAT JA KUNNOSSAPITO

Ammattitaitoisen henkilöstön tai Nilﬁ skin valtuutettujen huoltokeskusten on suoritettava kaikki tarvittavat käyttö-, kunnossapito- ja korjaustyöt. Vain alkuperäisiä varaosia ja tarvikkeita saa käyttää. Soita Nilﬁ sk -huoltoon tilataksesi tarvittavia varaosia ja varusteita ilmoittaen tällöin koneen mallin ja sarjanumeron.

MUUTOKSET JA PARANNUKSET

Nilﬁ sk kehittää jatkuvasti tuotteitaan ja varaa oikeuden tehdä muutoksia ja parannuksia oman harkintansa mukaan ilman velvollisuutta lisätä tällaisia etuja aikaisemmin myytyihin koneisiin. Nilﬁ sk täytyy hyväksyä ja suorittaa kaikki muutokset ja/tai varusteiden lisäykset.

SUORITUSKYKY

Tämä lakaisukone on suunniteltu ja rakennettu pätevän käyttäjän käytettäväksi puhdistamaan (lakaisemalla ja imuroimalla) tasaisia ja yhtenäisiä lattioita yksityisissä ja teollisissa ympäristöissä sekä keräämään pölyä ja kevyitä roskia turvallisessa toimintaympäristössä.

SOPIMUKSET

Suuntia eteenpäin, taaksepäin, edessä, takana, vasen tai oikea tarkoitetaan suhteessa kuljettajaan, eli siis kuljettajan istuimelta katsottuna (32).

PURKAMINEN/PERILLE TOIMITTAMINEN

Toimitettaessa tarkista huolellisesti, että pakkaus ja/tai kone eivät ole vaurioituneet. Näkyvien vaurioiden tapauksessa säilytä pakkaus ja anna sen toimittaneen kuljetusliikkeen tarkastaa se. Pyydä kuljetusliikettä välittömästi täyttämään korvaussaaminen.

Tarkista, että koneessa on seuraavat varusteet: –

Lakaisukoneen käyttäjän käsikirja• Moottorin käsikirja•

Lakaisukoneen varaosaluettelo• Pakkauksen poistamisen jälkeen poista puupölkyt pyörien ympäriltä. – Tarkista moottoriöljyn ja jäähdytysnesteen tasot. – Tarkasta hydrauliikkaöljyn taso. – Lue ohjeet tämän käsikirjan osasta Koneen valmistelu käyttöön, sen jälkeen täytä polttoainesäiliö. – Laita ramppi palletin etupäähän. – Lue ohjeet tämän käyttöohjeen Hallintalaitteiden käyttö ja koneen käyttäminen -osista ja käynnistä moottori. –

VAROITUS!

Ole äärimmäisen varovainen käyttäessäsi lakaisijaa. Ole varmasti perusteellisesti tutustunut kaikkiin käyttöohjeisiin ennen lakaisijan käyttöä. Kysymyksissä ota yhteys valvojaan tai paikalliseen Nilﬁ skin teollisuusmyyjään. Jos lakaisukone toimii virheellisesti, älä yritä korjata ongelmaa, ellei valvoja sinua niin ohjaa. Anna pätevän yhtiön mekanikon tai valtuutetun Nilﬁ skin myyntihuoltohenkilön tehdä välttämättömät korjaukset laitteeseen. Ole äärimmäisen huolellinen työskennellessäsi tällä koneella. Solmiot, väljät vaatteet, pitkät hiukset, sormukset ja rannekorut voivat tarttua liikkuviin osiin. Ennen kuin työskentelet koneella käännä virta-avain (64) ”O”-asentoon ja poista se, laita seisontajarru päälle ja irrota akku. Käytä hyvää yleistuntumaa, harjoita turvallisia tapoja ja kiinnitä huomio keltaisiin tarroihin tässä koneessa. Aja konetta hitaasti kaltevissa paikoissa. Käytä jarrupoljinta (35) ohjataksesi koneen nopeutta laskiessasi alas kaltevia pintoja. Älä käännä konetta kaltevuuteen; aja suoraan ylös tai alas. Suurin nimelliskaltevuus kuljetuksen aikana 3-sylinterisellä mallilla on 15%.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

TURVALLISUUS

Seuraavat symbolit osoittavat potentiaalisesti vaaralliset tilanteet. Lue aina nämä tiedot huolellisesti läpi ja noudata kaikkia varotoimia ihmisten ja omaisuuden turvaamiseksi. Koneen käyttäjän yhteistyö on oleellista vahingon estämiseksi. Mikään onnettomuudentorjuntaohjelma ei ole tehokas ilman täydellistä yhteistyötä koneen käytöstä vastuussa olevan henkilön kanssa. Useimmat onnettomuudet saattavat tapahtua työskenteltäessä tai liikuttaessa ympärillä aiheutuen virheestä noudattaa yksinkertaisimpia sääntöjä varovaisuuden käyttämisessä. Huolellinen ja ymmärtäväinen käyttäjä on paras tae onnettomuuksien välttämiseksi ja myös edellytys onnettomuuksien torjuntaohjelman toimimiselle.

SYMBOLIT

VAARA!

Osoittaa vaarallisen tilanteen, jossa on kuljettajan kuoleman vaara.

VAROITUS!

Osoittaa potentiaalisen henkilöiden loukaantumisen tai esineiden vaurioitumisen vaaran.

HUOMIO!

Osoittaa tärkeisiin tai hyödyllisiin toimintoihin liittyvän varoituksen tai muistutuksen. Huomioi erityisesti tällä symbolilla merkityt kohdat.

HUOMAUTUS

Merkitsee huomautusta, joka liittyy tärkeisiin tai hyödyllisiin toimintoihin.

NEUVOTTELU

Älä suorita mitään toimenpidettä katsomatta ensin neuvoa käsikirjasta.

YLEISIÄ OHJEITA

Alla esitetään erityiset varoitukset ja huomioitavat seikat, jotka voivat aiheuttaa vaaran ihmisille ja koneelle.

VAARA!

Hiilidioksidi (CO) voi aiheuttaa aivovamman tai kuoleman. – Tämän koneen sisäinen polttomoottori voi tuottaa hiilimonoksidia. – Älä sisäänhengitä pakokaasuja. – Käytä sisätiloissa vain, kun käytössä on riittävä ilmastointi, ja kun avustajaa on neuvottu pitämään sinua – silmällä.

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

KÄYTTÄJÄN KÄSIKIRJA

VAARA!

Irrota akku, poista avain koneesta ja kytke seisontajarru ennen mitään huolto-, korjaus- tai – puhdistustoimenpiteitä tai osan vaihtoa. Tätä konetta saa käyttää vain asianmukaisesti koulutettu henkilöstö. – Tiukat käännökset täytyy tehdä hitaimmalla mahdollisella nopeudella. Vältä: äkillisiä käännöksiä ollessasi – kaltevalla pinnalla, ja roskäsäiliötä nostaessasi. Älä nosta roskasäiliötä koneen ollessa kaltevalla pinnalla. Kone menettää vakautensa ollessaan kallellaan tai – kun roskasäiliö on täysi. Tarkista rengaspaineet säännöllisesti. Älä pidä koruja kun työskentelet sähköosien lähellä. – Pidä akku kaukana kipinöistä, liekeistä ja hehkuvasta materiaalista. Normaalin käytön aikana vapautuu – räjähtäviä kaasuja. Älä työskentele nostetun koneen alla tukematta sitä alustapukeilla. – Työskennellessäsi avoimen konepellin alla varmista, ettei se voi sulkeutua vahingossa. – Älä käytä konetta lähellä myrkyllisiä, vaarallisia, palovaarallisia ja/tai räjähtäviä jauheita, nesteitä tai höyryjä: – Tätä kone ei sovellu vaarallisten jauheiden keräämiseen. Ole varovainen, sillä polttoaine on erittäin helposti syttyvää. – Älä tupakoi äläkä vie avotulta alueelle, missä konetta tankataan tai missä dieselpolttoainetta säilytetään. – Tankkaa ulkona tai hyvin ilmastoidulla alueella moottorin ollessa sammutettuna. – Sammuta moottori, anna sen jäähtyä muutaman minuutin ajan ja sitten irrota polttoainesäiliön tulppa. – Älä täytä polttoainesäiliötä kokonaan, vaan jätä vähintään 4 cm tilaa täyttöaukkoon polttoaineen – laajentumisen mahdollistamiseksi. Tarkista tankkaamisen jälkeen, että polttoainesäiliön korkki on tiukasti suljettu. – Jos polttoainetta laitettaessa sitä vuotaa yli, puhdista säiliön alue ja anna höyryjen haihtua ennen koneen – käynnistämistä. Vältä ihokontaktia äläkä hengitä polttoaineen höyryjä. Pidä poissa lasten ulottuvilta. – Älä kallista konetta liikaa, jotta polttoainetta ei läiky. – Koneen kuljetuksen aikana polttoainesäiliö ei saa olla täysi. – Älä laita mitään esinettä moottorin päälle. – Pysäytä moottori ennen minkään toimenpiteen suorittamista. Jotta moottori ei käynnisty vahingossa, irrota – akun negatiivinen liitin. Katso myös TURVAMÄÄRÄYKSET, jotka ovat Dieselmoottorin käyttäjän käsikirjassa, jota on pidettävä – kiinteänä osana tätä käsikirjaa. Kun tähän koneeseen on asennettu lyijyakut (MÄRKÄ), älä kallista konetta enempää kuin 30° sen – vaakasuorasta asennosta, ettei erittäin syövyttävää happoa valu ulos akuista. Jos konetta on huoltotöiden tekemiseksi kallistettava, poista akut. Älä käytä konetta, jos siitä vuotaa kaasua. Irrota polttoaineletku ja vaihda nestekaasutankki. Jos kaasua – vuotaa yhä, irrota polttoaineletku ja ota yhteyttä Nilﬁ skin palvelukeskukseen.

SUOMI

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

VAROITUS!

Lue huolellisesti kaikki ohjeet ennen minkään huolto-/korjaustoimenpiteen suorittamista. – Työskennelläsi lähellä hydrauliikkajärjestelmää pidä aina suojavaatteita ja turvalaseja. – Huomioi kuumat osat moottorin, äänenvaimentimen, pakosarjan ja jäähdyttimen lähennä työskenneltäessä. – Ryhdy kaikkiin tarpeellisiin varotoimiin estääksesi hiusten, korujen ja löysien vaatteiden tarttuminen koneen – liikkuviin osiin. Välttääksesi koneen valtuuttamattoman käytön poista virta-avain. – Älä jätä konetta vartioimatta, jollet ole varma, ettei kone liiku itsenäisesti. – Älä käytä konetta jyrkänteissä, joissa kaltevuus ylittää spesiﬁ kaatiot. – Käytä vain koneen mukana toimitettuja ja ohjekirjassa määritettyjä harjoja. Muiden harjojen käyttö voi – vähentää turvallisuutta. Sulje kaikki kannet ja/tai ovet ennen laitteen käyttöä. – Käytä konetta ainoastaan kunnolla valaistussa ympäristössä. – Jos konetta käytetään ympäristössä, jossa on käyttäjän lisäksi muita ihmisiä, on tarpeen asentaa kääntyvä – valo ja peruutusvaihteen summeri (valinnainen). Älä pese konetta suoralla tai paineistetulla vesisuihkulla tai syövyttävillä aineilla. – Älä käytä paineilmaa tämän tyyppisen koneen puhdistamiseen suodattimia lukuunottamatta (katso kyseinen – kappale). Pidä konetta käyttäessäsi huoli siitä, ettet aiheuta vahinkoa ihmisille etkä etenkään lapsille. – Älä tukeudu koneen päällä oleviin nestesäiliöihin, käytä asiaan kuuluvaa tölkinpidikettä. – Säilytyslämpötilan täytyy olla välillä 0°C ja +40°C. – Käyttölämpötilan täytyy olla välillä 0°C ja +40°C. – Kosteuden pitää olla 30% ja 95% välillä. – Suojaa kone aina auringolta, sateelta ja huonolta säältä sekä käytön että toimettomuuden tilanteessa. Säilytä – kone sisällä, kuivassa paikassa. Konetta on käytettävä kuivissa olosuhteissa. Konetta ei saa säilyttää tai käyttää ulkona kosteissa olosuhteissa. Älä käytä konetta kuljetusajoneuvona tai työntämiseen/hinaukseen. – Älä anna harjojen toimia koneen ollessa paikallaan, jotta vältät lattian vahingoittumisen. – Tulipalon sattuessa käytä jauhesammutinta, älä vesisammutinta. – Älä törmää hyllyihin tai rakennustelineisiin, erityisesti paikoissa, joissa on putoavien esineiden vaara. – Säädä käyttönopeus sopimaan lattian olosuhteisiin. – Vältä äkkinäisiä pysäytyksiä, kun kone on menossa mäkeä alas. Vältä teräviä käännöksiä. Aja hitaalla – nopeudella mennessäsi mäkeä alas. Tätä konetta ei voida käyttää kaduilla tai julkisilla teillä. – Älä kajoa koneen turvasuojuksiin. – Noudata ylläpitorutiineja pikkutarkasti. – Älä poista tai muuta koneeseen kiinnitettyjä kilpiä. – Koneen toimintahäiriöiden tapauksessa varmista, etteivät nämä ole aiheutuneet huollon puutteesta. Muussa – tapauksessa pyydä apua valtuutetulta henkilöstöltä tai valtuutetusta huoltokeskuksesta. Vaihtaessasi koneen osia tilaa ALKUPERÄISIÄ varaosia valtuutetulta kauppiaalta tai jälleenmyyjältä. – Varmistaaksesi koneen oikean ja turvallisen toiminnan noudata aikataulutettua huoltoa, jonka yksityiskohdat – ovat tämän käsikirjan kyseisessä kappaleessa. Huollon tulee suorittaa valtuutettu henkilöstö tai valtuutettu huoltokeskus.

–

Kone on hävitettävä oikealla tavalla, koska se sisältää haitallisia ja myrkyllisiä aineita (akkuja, öljyjä, muoveja, jne.), joihin kohdistuu standardeja, jotka vaativat hävittämistä erityislaitoksissa (katso Romutuskappale). Moottorin ollessa käynnissä vaimennin kuumenee. Älä kosketa äänenvaimentajaa palovamman ja tulipalon – välttämiseksi. Moottorin käyttäminen riittämättömällä määrällä öljyä voi vakavasti vaurioittaa moottoria. Tarkista öljytaso – moottorin ollessa sammutettuna ja koneen ollessa tasaisella pinnalla. Älä koskaan käytä konetta ellei suodatinta ole asennettu, koska kone voi vahingoittua. – Kaikki dieselmoottorin huoltotoimenpiteet tulee antaa valtuutetun jälleenmyyjän suoritettaviksi. – Käytä moottoriin ainoastaan alkuperäisiä varaosia tai vastaavanlaatuisia osia. Huonompilaatuisten varaosien käyttö voi vakavasti vaurioittaa moottoria. Katso myös TURVAMÄÄRÄYKSET, jotka ovat Dieselmoottorin käyttäjän käsikirjassa, jota on pidettävä – kiinteänä osana tätä käsikirjaa.

KÄYTTÄJÄN KÄSIKIRJA

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

ROSKASÄILIÖN TURVATUKI

HUOMIO!

Vedä lukituskahvaa (39) varmistaaksesi, että säiliön varmistustuki (5) on paikoillaan ennen huoltotoimenpiteiden suorittamista ylösnostetun säiliön alla tai läheisyydessä. Roskasäiliön turvatuki (5) pitää roskasäiliön nostetussa asennossa salliakseen työn suorittamisen roskasäiliön alapuolella. Älä milloinkaan luota koneen hydrauliikkakomponentteihin roskasäiliön turvallisessa tukemisessa.

KONEEN NOSTAMINEN

VAROITUS!

Älä milloinkaan työskentele koneen alla ilman, että jalustat tai pölkyt kannattavat konetta.

Kun nostat konetta, tee niin määritetyissä paikoissa (älä nosta roskasäiliöstä) - katso nostopaikat (8).

KONEEN KULJETTAMINEN

VAROITUS!

Ennen koneen kuljettamista avoimessa rekassa tai perävaunussa varmista, että:

Kaikki huolto-ovet on lukittu turvallisesti. – Kone on kiinnitetty turvallisesti. – Pysäköintijarru on päällä. –

KONEEN TYÖNTÄMINEN/HINAAMINEN

Koneen hydrauliikkapumppu (45) on varustettu ruuvilla, joka irrottaa vetojärjestelmän. Järjestelmä estää vahingon hydrauliikkajärjestelmälle, kun konetta hinataan/työnnetään lyhyitä etäisyyksiä moottoria käyttämättä. Päästäksesi käsiksi lukon avausruuviin avaa moottoritilan kansi (1) käyttämällä avauslukon painiketta (25) ja paikallista hydrauliikkapumppu (45) moottorin etuosasta (44). Käännä kuusiokantaruuvia (A, Fig. 1) puoli kierrosta vastapäivään irrottaaksesi hydrostaattisen lukon koneen ja pumpun välistä.

HUOMIO!

Hydrauliikkapumppua voidaan vahingoittaa, jos konetta hinataan, kun ruuvi on normaalissa toiminta-asennossa (lukittu).

HUOMAUTUS

Jos ruuvi on jätetty lukitsemattomaan asentoon, hydrauliikkapumppu ei voi käyttää konetta.

HUOMAUTUS

Älä hinaa tai työnnä konetta nopemmin kuin normaali kävelyvauhti (3-4,5 km/t) ja vain lyhyitä etäisyksiä. Jos konetta on siirrettävä pitkiä etäisyyksiä, käyttöpyörät täytyy nostaa pois lattialta ja asettaa sopivalle kuljetusvaunulle.

Koneen työntämisen/hinaamisen jälkeen, käännä kuusiokantaruuvia puoli kierrosta myötäpäivään palauttaaksesi hydrauliikkatoiminnot alkutilaan.

Kuva 1

P100320

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KONEEN KUVAUS

KONEEN NIMIKKEISTÖ

Moottoritilan suojus1. Vasemmanpuoleisen pääharjan työluukku2. Akku3. Vasemmanpuoleinen suojus, tai pölynkäsittelyjärjestelmän 4. vesitankki (lisävaruste) Roskasäiliön turvatuki5. Roskasäiliön suojalukitus6. Työvalo (valinnainen)7. Nostopaikat (takapaikka on moottorin jäähdyttimen alla)8. Oikea sivuharja9. Sarjanumerolevy/tekniset tiedot/10. vaatimustenmukaisuustodistus Pölysuodatintäristin-asennelma11. Roskasäiliön pölysuodatin12. Paneelisuodatin (vakio) Suljettu pussisuodatin (valinnainen) Suodattimen ravistimen kokoonpanon asennusnupit13. Hydrauliikkaöljynsuodatin14. Vasemmanpuoleinen harja (valmiina mallissa SR 1601 15. MAXI)

KÄYTTÄJÄN KÄSIKIRJA

Säiliön suojus16. Roskasäiliön kannen tukivarsi17. Oikeanpuoleisen pääharjan työluukku18. Hydrauliikkaöljysäiliö19. Hydrauliikkaöljysäiliön tulppa20. Polttoainesäiliön korkki21. Polttoainesäiliö22. Jäähdyttimen tulppa23. Moottorin ilmasuodatin24. Moottoritilan kannen vapautuspainike25. Kiinnityspaikat (3)26. Ilmansuodattimen huollon ilmaisin27. Pölyn ohjausjärjestelmän suuttimet (valinnainen)28. Pölynkäsittelyjärjestelmän vesitankin tulppa (valinnainen)29. Veden suodatin (valinnainen)30. Moottorin malli- ja sarjanumerolevy31.

P100317

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

KONEEN NIMIKKEISTÖ (Jatkuu)

Kuljettajan penkki32. Ohjauspaneeli (katso seuraava pykälä)33. Ohjauspyörä34. Jarrupoljin35. Pysäköintijarrun poljin36. (Kytke/vapauta seisontajarru, käytä samanaikaisesti jarrupolkimen kanssa) Eteenpäin-/taaksepäin -vaihdepoljin37. Sulakerasia (katso kappale Sulakkeen tarkastus/vaihto/38. palauttaminen) Roskasäiliön turvatukikahva39.

Vedä taaksepäin tuen lukitsemiseksi•

Työnnä eteenpäin tuen vapauttamiseksi•

KÄYTTÄJÄN KÄSIKIRJA

Kuljettajan istuimen säätövipu40. Moottorin ilmaritilä41. Taaksepäin ajo ja ohjauspyörä42. Etupyörät43. Moottori44. Hydrauliikkapumppu45. Moottorin jäähdytysnesteen/hydrauliikkaöljyn jäähdytin46. Roskasäiliö47. Sulakkeeti (katso Sulakkeen tarkastus/Vaihtaminen/48. Resetointi-kohta) Palonsammutin (valinnainen)49. Nestekaasusylinteri50.

SUOMI

33 34

4100

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

P100318

SUOMI

KÄYTÖN OHJAIMET

Moottorin nopeusvipu51.

(Eteenpäin) toimintanopeus• (Taaksepäin) tyhjäkäyntinopeus•

Sivuharjan vipu52.

(Eteenpäin) sivuharja laskettu• (Taaksepäin) sivuharja nostettu•

Pääharjan vipu53.

(Eteenpäin) pääharja laskettu• (Taaksepäin) pääharja nostettu•

Roskasäiliön vipu54.

(Eteenpäin) roskasäiliö laskettu• (Taaksepäin) roskasäiliö nostettu•

Roskasäiliön kaatoluukun vipu55.

(Eteenpäin) kaatoluukku avattu• (Taaksepäin) kaatoluukku suljettu•

Tuntilaskuri56. Polttoainemittari57. Roskasäiliön ylilämpötilan varoitusvalo58. Tukkeutuneen roskasäiliön suodattimen varoitusvalo59. Akun varoitusvalo60. Moottorin jäähdytysnesteen ylilämpötilan varoitustalo61.

KÄYTTÄJÄN KÄSIKIRJA

Pysäköintijarrun varoitusvalo62. Hehkutulpan ylikuumenemisen varoitusvalo63. Virta-avain:64.

Kun käännetty asentoon ”O”, se pysähtyy ja estää • koneen kaikki toiminnot. Kun käännetty asentoon ”I”, se mahdollistaa koneen • toiminnot. Kun käännetty asentoon ”II”, se käynnistää moottorin.• Heti kun moottori käynnistyy, vapauta avain, joka

palautuu asentoon ”I”. Äänimerkin kytkin65. Tyhjiötuulettimen/suodatinravistimen kytkin66.

(Alempi asento) suodattimen täristimen aktivointi•

(Ylempi asento) tyhjiöpuhaltimen ja •

pölynohjausjärjestelmän aktivointi Pölynohjausjärjestelmän kytkin (valinnainen)67. Rikastimen vipu (vain malleissa LPG3 ja P3)68. Työvalon kytkin (valinnainen)69. Vaaran varoitusvalon kytkin (valinnainen)70. Kääntö-merkin kytkin (valinnainen)71. Ohjauspyörän säätövipu (valinnainen, valmiina mallissa 72. SR 1601 MAXI)

60 61 62 63 64 65 6668 67

5152535455

P100319

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

VARUSTEET/LISÄVARUSTEET

Vakiokomponenttien lisäksi kone voidaan varustaa seuraavilla varusteilla/lisävarusteilla koneen erityiskäytön mukaan:

Kuljettajan istuimen käsinojat – Pehmeä ohjaamo – Peruutusvaihteen summeri – Turvavyöt – Palonsammutin – Polyesterinen suljettu pussisuodatin – Vesitiivis polyesteripölysuodatin – Pölynkäsittelyjärjestelmä (valmiina mallissa SR 1601 – MAXI) Vilkkuvalo – Työvalot – Ajovalot – Takapuskuri – Roskasäiliön suojaus –

Yläsuojuskatos –

Takapeilit –

Jälkiä jättämättömät pyörät –

Kuljettajan istuimen jousitukset –

Tukkeutuneen suodattimen anturi –

Vasemmanpuoleinen harja (valmiina mallissa SR 1601 –

MAXI)

Pää- ja sivuharjat kovemmilla tai pehmeämmillä harjaksilla –

Liukumisenestomatto –

Yläsuojus –

Kallistuksen ohjauspyörä (on varustuksena mallissa SR –

1601 MAXI)

Roskasäiliön alaslaskun suojaus –

Kuljettajan istuinlev –

Sivuharjan suojus –

Jos haluat yllämainittuihin lisävarusteisiin liittyviä lisätietoja, ota yhteyttä valtuutettuun jälleenmyyjään.

TEKNISET TIEDOT

Mitat ja painot SR 1601 D3 SR 1601 LPG3 SR 1601 P3

Puhdistusleveys pääharjan kanssa 900 mm (35,5 in) Puhdistusleveys yhden sivuharjan kanssa 1.250 mm (49,25 in) Puhdistusleveys kahdella sivuharjalla (valmiina mallissa SR 1601 MAXI) 1.600 mm (63 in) Koneen pituus 2.220 mm (87,5 in) Koneen leveys (harjanavat) 1.320 mm (52 in) Suurin koneen korkeus 1.460 mm (57,5 in) Suurin koneen korkeus yläsuojuksella (valinnainen) 2.000 mm (79 in) Minimietäisyys maasta (läppiä ei oteta lukuun) 110 mm (4,25 in) Roskasäiliön suurin nostokorkeus 1.590 mm (62,5 in) Pääharjan koko (halkaisija x pituus) 310 x 900 mm (12,2 x 35,5 in) Sivuharjan halkaisija 550 mm (21,5 in) Rengaspaineet 6 Bar (85 psi) Maksimikapasiteetti 363 kg (800 lb) Etuakselin ajopaino 535 kg (1.180 lb) Taka-akselin omapaino 410 kg (905 lb) Koneen kokonaisajopaino (ilman kuljettajaa) 945 kg (2.085 lb) Maksimipaino 1.310 kg (2.885 lb) Koneen paino toimitusta varten 1.000 kg (2.204,6 lb)

Tankkaustiedot SR 1601 D3 SR 1601 LPG3 SR 1601 P3

Polttoainesäiliön tilavuus 35 litraa (14 USgal) – 35 litraa (14 USgal) Hydrauliikkajärjestelmän öljysäiliön tilavuus 25 litraa (26,5 qt) Moottoriöljysäiliön tilavuus (*) 5,1 litraa (5,4 qt) 3,4 litraa (3,59 qt) Moottoriöljyn tyyppi (**) SAE 10W-30 Moottorin jäähdytysnesteen määrä (**) 4 litraa (4,2 qt)

Muut moottorin tiedot/arvot, katso Moottorin käsikirja.(*) Katso moottoriöljyn ja jäähdytysnesteen tiedot sekä tekniset määrittelyt Moottorin käsikirjasta.(**)

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

Suoritusarvot SR 1601 D3 SR 1601 LPG3 SR 1601 P3

Suurin nopeus eteenpäin (vain siirtymisiin) 12 km/h (7,5 mph) Suurin kaltevuus työskenneltäessä 20% (11°) Nousukyky 25% (14°) Pienin kääntösäde 1.530 mm (60,2 in) Äänenpaineen taso työasemassa (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 69,2 ± 3 dB(A) Koneen äänen akustinen teho (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 82 dB(A) Tärinätaso käyttäjän käsivarsien kohdalla (ISO 5349-1, EN 60335-2-72) <2.5 m/s Tärinätaso käyttäjän vartalon kohdalla (ISO 2631-1, EN 60335-2-72) <0,5 m/s

Roskasäiliön tilavuus

Roskasäiliön noston maksimisuorituskyky 363 kg (800 lb) Pölynkäsittelyjärjestelmä (valmiina mallissa SR 1601 MAXI) 45 litraa (11,9 USgal)

KÄYTTÄJÄN KÄSIKIRJA

Teoreettinen: 315 litraa (11,25 cu·ft)

Todellinen: 226 litraa (8,00 cu·ft)

JOHDOTUSKAAVIO

Näppäimistö

ALT Vaihtovirtageneraattori BAT Akku BE1 Kääntyvä valo (lisävaruste) BZ1 Peruutusvaihteen summeri (valinnainen) ES1 Tyhjiöjärjestelmän rele ES2 Suodattimen täristäjän rele ES3 Nestekaasun turvarele (vain mallissa LPG3) EV1 Polttoaineen solenoidiventtiili (vain malleissa D3 ja P3) EV2 Nestekaasun solenoidiventtiili (vain mallissa LPG3) EV3 Nestekaasun turvasolenoidiventtiili (vain mallissa LPG3) F1 Imujärjestelmän sulake (30 A) F2 Suodattimen täristäjän sulake (16 A) F3 Vesipumpun sulake (10 A) (jos varustuksena) F4 Virta-avaimen sulake (30 A) F5 Moottorin apulaitteiden sulake (16 A) F6 Työvalon sulake (10 A) (valinnainen) F8 Ohjaamon tuulettimen sulake (valinnainen) F9 Hehkutulpan sulake (50 A) (vain mallissa D3) F10 Vaihtovirtageneraattorin sulakerasia ja sulake (50 A) F11 Konepellin sisävalon sulake (1 A) (valinnainen) HN Äänimerkki IGN Sytytysyksikkö (vain malleissa LPG3 ja P3) K1 Virtakytkin L1 Etutyövalo (valinnainen) L2 Etutyövalo (valinnainen) L3 Kuljettajan puolen työvalo (valinnainen) L4 Takatyövalo (valinnainen) L5 Konepellin sisävalo (valinnainen) M1 Tyhjiöjärjestelmän moottori M2 Suodatinravistimen moottori M3 Vesipumpun moottori (valinnainen) M4 Ohjaamon tuuletin (valinnainen) M7 Tuulilasin pyyhkijän moottori (valinnainen) MST Käynnistin P1 Polttoainepumppu (vain mallissa P3) PLG Sytytystulppa (vain mallissa D3) R1 Sytytystulpan varoitusvalon vastus (vain mallissa D3)

SE1 Öljynpaineen anturi SE2 Veden lämpötilan anturi SE3 Tukkeutuneen roskasäiliön suodattimen anturi (valinnainen) SE5 Polttoainesäiliön koho (vain malleissa D3 ja P3) SE6 Roskasäiliön lämpötila-anturi (valinnainen) SE7 Moottorin nopeusilmaisin (vain malleissa LPG3 ja P3) SE8 Alhaisen polttoaineen ilmaisin (vain mallissa LPG3) SPK Hehkutulppakelat (vain malleissa LPG3 ja P3) STR Mittari SW1 Tyhjiöjärjestelmän/suodatinravistimen kytkin SW2 Äänimerkin kytkin SW3 Kuljettajan istuimen mikrokytkin SW4 Peruutusvaihteen lähestymiskytkin (lisävaruste) SW5 Ohjaamon tuulettimen kytkin (valinnainen) SW6 Vesipumpun moottorin kytkin (valinnainen) SW7 Työvalon kytkin (valinnainen) SW13 Kuljettajan puolen työvalon kytkin (valinnainen) SW14 Takatyöskentelyvalon kytkin (valinnainen) SW15 Konepellin sisävalon kytkin (valinnainen) SW16 Tuulilasin pyyhkijän kytkin (valinnainen) SW17 Nostetun konepellin mikrokytkin (valinnainen) T1 Suodatintäristimen ajastin T2 Suodatintäristimen ajastin 2 T3 Kuljettajan istuimen ajastin T4 Nestekaasun turva-ajastin (vain mallissa LPG3) TC Sytytystulpan ajastin (vain mallissa D3)

Värikoodi

BK Musta BU Vaaleansininen BN Ruskea GN Vihreä GY Harmaa OG Oranssi PK Vaaleanpunainen RD Punainen VT Violetti WH Valkoinen YE Keltainen

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

SR 1601 D3 KYTKENTÄKAAVIO

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

P100330

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

SR 1601 LPG3 - P3 KYTKENTÄKAAVIO

P100330LPG

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

HYDRAULIIKKAKAAVIO

Näppäimistö

Öljytankki1. Öljynsuodatin2. Vetokoneistopumppu3. Lisävarustepumppu4. Ajomoottori5. Ohjaustehostin6. Ohjaussylinteri7. Paineensulkuventtiili8. Jakoputken 3 vipua9. Säiliön sylinteri10. Läpän sylinteri11. Pääharjan moottori12.

KÄYTTÄJÄN KÄSIKIRJA

Pääharjan sylinteri13.

Jakoputken 1 vipu14.

Oikean sivuharjan moottori15.

Oikeanpuoleisen harjan sylinteri16.

Sulkuventtiili17.

Yksitieventtiili18.

Kaksoissulkuventtiili19.

Jakoputkilohko20.

Vasemmanpuoleisen harjan moottori (lisävaruste)21.

Vasemman sivuharjan sylinteri (valinnainen)22.

Jäähdytin23.

SUOMI

P100328

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

KONEEN VALMISTELU KÄYTTÖÖN

VAROITUS!

Koneen joissakin kohdissa on joitakin tarrakylttejä osoittaen:

VAARA – VAROITUS – HUOMIO – NEUVOTTELU –

Tätä käsikirjaa lukiessaan käyttäjän täytyy kiinnittää erityistä huomiota symboleihin näissä kilvissä. Älä peitä näitä kylttejä mistään syystä ja vaihda ne välittömästi, jos ne ovat vahingoittuneet.

ENNAKKOTOIMINEN TARKASTUSLISTA

Ennen jokaista käyttöä:

Tarkasta koneen öljy- tai jäähdytysnestevuodot vahingon varalta. – Tarkasta koneen jäähdytysnesteen taso (23) (katso asianomainen kohta). – Tarkasta koneen öljyn taso (44) (katso asianomainen kohta). – Tarkasta koneen hydrauliikkaöljyn taso (19) (katso asianomainen kohta). – Tarkasta polttoainemittari (57), tarvittaessa ruuvaa tulppa auki (21), ja täytä. – Tarkasta, että kaikkien kolmen renkaan paine on 6 Bar (85 psi). – Tarkasta ilman suodattimen huoltoilmaisin (katso asianomainen kohta). –

Kuljettajan istuimessa:

Varmista, että tunnet käytönohjaimet ja niiden toiminnot. – Asettele istuin vivulla (40) mahdollistaaksesi helpon pääsyn kaikkiin hallintalaitteisiin. – Laita virta-avain (64) sisään ja käännä se ”I” -asentoon: –

Tarkasta äänimerkki (65), tuntilaskuri (56) ja etuvalot (69, valinnainen) kunnollista käyttöä varten.•

Käännä virta-avain (64) ”O”-asentoon.• Tarkasta seisontajarru (35 ja 36). Jarrun tulee pysyä lujasti (pysäköitynä lukittuna) paikallaan, jottei se helposti pääse – vapautumaan (ilmoita kaikki viat välittömästi huoltohenkilökunnalle).

Suunnittele puhdistus ennakolta:

Järjestä pitkiä ajoja minimaalisella pysäytyksellä tai käynnistyksellä. – Anna harjan reitin jonkin verran limittyä, jotta peittyminen varmistuisi täysi. – Vältä tekemästä teräviä käännöksiä, törmäyksiä pylväisiin, tai koneen sivun raapimista. –

PÄÄHARJA

Tähän koneeseen on saatavissa useita eri pääharjoja. Valitaksesi parhaimman harjan pinnan ja roskien siivoukseen, ota yhteys Nilﬁ skin jälleenmyyjään.

HUOMAUTUS

Asentaaksesi pääharjan katso pääharjan huoltopykälään.

POLTTOAINE

HUOMIO!

Pysäytä kone aina ennen polttoainesäiliön täyttöä. – Älä tupakoi, kun täytät polttoainesäiliötä. – Täytä polttoainesäiliö hyvin tuuletetulla alueella. – Älä täytä polttoainesäiliötä kipinöiden tai avoimen liekin läheisyydessä. –

DIESEL- JA NESTEKAASUMOOTTORI (SR 1601 D3 / SR 1601 P3)

(Vain mallille SR 1601 D3): Jos konetta käytetään ulkolämpötilan ollessa alle 0°C (32°F), käytä alhaisissa lämpötiloissa dieselpolttoainetta. (Vain mallille SR 1601 P3): Täytä säiliö (22) ajoneuvoille tarkoitetulla lyijyttömällä polttoaineella.

HUOMAUTUS

Jos diesel-koneesta polttoaine pääsee kokonaan loppumaan, polttoainejärjestelmä täytyy ilmata ennen kuin moottori voidaan käynnistää uudelleen. Välttääksesi tämän tilanteen täytä polttoainesäiliö (22), kun polttoainemittari (56) osoittaa 1/4 säiliöllistä. Polttoainesäiliön tilavuus on 35 litraa (14 USgal).

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

NESTEKAASUMOOTTORI

Asenna nestekaasutankki (50), jonka ominaisuudet ovat käyttömaan voimassaolevien lakien mukaiset. Liitä polttoaineletku ja avaa tankista sulkuventtiili. Käytä aina käsineitä, kun liität tai irrotat polttoaineletkua. Sulje nestekaasutankin venttiili, kun kone ei ole käynnissä.

HUOMAUTUS

Aseta nestekaasutankki oikeaan vaakasuoraan asentoon. Liitä polttoaineletku tankkiin ja tarkista, ettei ole kaasuvuotoja.

VAARA!

Älä käytä konetta, jos siitä vuotaa kaasua. Irrota polttoaineletku ja vaihda nestekaasutankki. Jos kaasua vuotaa yhä, irrota polttoaineletku ja ota yhteyttä Nilﬁ skin palvelukeskukseen.

KONEEN KÄYTTÄMINEN

SR 1601 on ajajatyypin automaattinen alustanlakaisukone. Ohjaimet on suunniteltu käyttäjäystävälliseksi. Yksivaiheista lakaisua varten käyttäjä voi vain laskea pääharjaa.

ENNEN KONEEN KÄYNNISTÄMISTÄ

Varmista, että tunnet käytönohjaimet ja niiden toiminnot.1.

Suunnittele siivousreitti. Järjestä pitkät, suorat läpiajot harvoilla käännöksillä, mikäli mahdollista.2.

Tarkasta jarrupoljin (35). Polkimen pitää olla kiinteä.3.

VAROITUS!

Jos poljin on ”pehmeä” tai huojuu paineen alla, älä aja konetta. Raportoi vioista heti huoltohenkilökunnalle.

KONEEN KÄYNNISTÄMINEN JA PYSÄYTTÄMINEN

Koneen käynnistäminen

HUOMAUTUS

Kuljettajan istuimessa (32) on turva-anturi, joka mahdollistaa koneen käynnistämisen ja ajamisen vain silloin, kun kuljettaja on kuljettajan istuimella.

(Mallille1. SR 1601 D3): Käännä virta-avainta (64) myötäpäivään asentoon ”I” ja pidä asennossa, kunnes

esilämmityshehkutulpan ilmaisin (63) sammuu. Älä suorita ylläolevaa vaihetta, jos moottori on jo käynnissä ja lämmitetty.

(Mallille SR 1601 LPG3): Avaa hitaasti nestekaasutankin turvaventtiili (50). Vedä moottorin rikastinvivusta (68).

(Vain mallille SR 1601 P3): Vedä moottorin rikastinvivusta (68).

Käännä virta-avainta (64) myötäpäivään asentoon ”II” ja vapauta se moottorin käynnistyessä.2.

Jos moottori ei käynnisty 15 sekunnin kuluessa käynnistintä ajaessa, vapauta virta-avain, odota 1 minuutti ja toista vaiheet 1 ja

(Malleille SR 1601 LPG3 ja SR 1601 P3): Käynnistyksen jälkeen anna moottorin käydä muutaman sekunnin ajan, vapauta

sitten ilmaläpän vipu (68).

Ennen koneen käyttämistä, aja konetta tyhjäkäynnillä 5 minuutin ajan kääntämällä moottorin nopeusvipu (51) taaksepäin 3.

(tyhjäkäyntinopeus).

Vapauta pysäköintijarru.4.

Käännä moottorin nopeusvipu (51) eteenpäin (työskentelynopeus) ja aja konetta hitaalla nopeudella 2 tai 3 minuuttia 5.

hydrauliikkajärjestemän lämmittämiseksi.

Paina ajopolkimen etuosaa (37) liikkuaksesi eteenpäin ja takaosaa liikkuaksesi taaksepäin.6.

Ajonopeutta voidaan säätää nollan ja maksiminopeuden välillä lisäämällä polkimeen kohdistuvaa painetta.

VAROITUS!

Vältä ohjatessasi äkillisiä suunnanmuutoksia, ole huolellinen ja aja konetta hitaasti, erityisesti jos säiliö on täynnä, tai jos konetta käytetään kaltevilla pinnoilla. Aja konetta hitaasti kaltevissa paikoissa. Käytä jarrupoljinta (35) ohjataksesi koneen nopeutta laskiessasi alas kaltevia pintoja. Älä käännä konetta kaltevuuteen; aja suoraan ylös tai alas.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

Koneen pysäyttäminen

Pysäytä kone vapauttamalla polkimen (37).7. Koneen nopeaa pysäyttämistä varten paina myös jarrupoljinta (36). Sammuta kone kääntämällä virta-avain (64) asentoon ”O”, ja poista se sitten.8. Kytke seisontajarru päälle.9.

SEISONTAJARRU

Kytke seisontajarru painamalla polkimia (35) ja (36) samanaikaisesti.1. Irrota seisontajarru painamalla ja vapauttamalla vastaavan polkimen (35).2.

VAROITUS!

Ennen minkään huolto-, korjaus-, puhdistus- tai vaihtotoimenpiteen suorittamista, kytke seisontajarru päälle. Kytke seisöntajarru päälle, kun pysäytät koneen mäkeen tai rinteeseen.

LAKAISEMINEN

Noudata ohjeita kappaleessa Laitteen valmistelu käyttöön.

Aja kone työalueelle, kuten edellisessä kohdassa kuvattu.1. Laske roskasäiliö kunnolla käyttäen vipua (54), jos roskasäiliö ei jo ole ala-asennossa.2. Laske ja käännä pääharjaa vivulla (53).3.

HUOMIO!

Vältä pysäyttämistä pitkäksi aikaa koneen ollessa samassa paikassa ja harjojen pyöriessä: tämä voi aikaansaada jälkiä lattiaan.

HUOMAUTUS

Roskasäiliön oviluukku avautuu automaattisesti heti kun pääharja laskeutuu ja sulkeutuu automaattisesti heti kun pääharjaa nostetaan.

Paina kytkimen yläosaa (66) kääntääksesi tyhjiötuulettimen ja pölyn ohjausjärjestelmän päälle.4.

VAROITUS!

Kun työskentelet märillä lattioilla, käännä tyhjiötuuletin ja pölynohjausjärjestelmä pois päältä kytkimellä (66) säilyttääksesi pölyn suodattamisen.

Käännä tyhjiötuuletin ja pölyn ohjausjärjestelmä päälle heti kun kone palaa kuivalle lattialle. Laske ja käännä sivuharjoja (9) (15, valmiina mallissa SR 1601 MAXI) vipua (52) käyttämällä.5. Kytke pölynkäsittelyjärjestelmä päälle kytkintä (67, lisävaruste) käyttämällä (jos varustuksena). Aja konetta suoraan eteenpäin nopealla kävelynopeudella. Aja konetta hitaammin, kun lakaiset suuria määriä pölyä tai likaa, 6. tai kun turvallinen toiminta sanelee hitaamman nopeuden. Ylityöntyminen yli 15 cm (5,9 in). Koneen kunnollisen toiminnan vuoksi pölysuodatin täytyy aina pitää mahdollisimman puhtaana. Puhdistaaksesi 7. pölysuodattimen lakaistessa, käännä suodattimen täristin päälle painamalla kytkimen alempaa osaa (66), käännä sitten tyhjiötuuletin ja pölyn ohjausjärjestelmä päälle painamalla kytkimen yläosaa (66). Toista työskennellessäsi toimenpide keskimäärin 10 minuutin välein (riippuen puhdistettavan alueen pölyisyydestä).

HUOMAUTUS

Tämä toiminto voidaan suorittaa myös silloin, kun kone liikkuu.

HUOMIO!

Kun pölynsuodatin on tukkeutunut ja/tai roskasäiliö on täynnä, kone ei voi enää kerätä pölyä tai roskaa.

Tarkasta koneen takaa silloin tällöin varmistuaksesi, että kone poimii jätettä ylös. Jos hiekkaa jää jäljelle taakse koneen polulle, 8. se merkitsee sitä, että kone liikkuu liian nopeasti, pääharja täytyy sopeuttaa, tai roskasäiliö (47) on täynnä. Jäteastia (47) tulee tyhjentää kunkin työskentelyjakson jälkeen ja aina, kun se on täysi (katso menetelmä seuraavasta kappaleesta).

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

ROSKASÄILIÖN TYHJENTÄMINEN

VAARA!

Säiliön saa tyhjentää ainoastaan tasaisilla pinnoilla. Älä nosta säiliötä koneen ollessa kaltevalla pinnalla.

HUOMAUTUS

Säiliön nostamiseen vaadittava pienin tyhjennyskorkeus kattoon on 275 cm (108,2 in).

Nosta pääharja vivulla (53).1.

Kytke suodattimen ravistin päälle painamalla kytkimen (66) alaosaa, ja poista ylimääräinen lika pölysuodattimesta (12).2.

HUOMAUTUS

Parasta suodattimen suorituskykyä varten käytä suodattimen täristintä aina roskasäiliö täysin alas laskettuna.

Aja kone alueelle, joka on määrätty roskasäiliön tyhjennykselle, tai sulje suureen jäteastiaan.3.

Nosta roskäsäiliö vivulla (54) haluamaasi tyhjennyskorkeuteen.4.

HUOMAUTUS

Tyhjennysluukku sulkeutuu automaattisesti vipua käytettäessä (54) roskasäiliön nostamiseen. Tyhjennysluukun ohjainta voidaan vahvistaa vivulla (55) heti kun roskasäiliö alkaa nousta niin, että sitä voidaan tyhjentää miltä tahansa tarvittavalta korkeudelta.

Siirrä konetta eteenpäin, kunnes roskasäiliö on jäteastian päällä ja laita seisontajarru päälle.5.

Avaa tyhjennysluukku vivulla (55) ja tyhjennä roskasäiliö.6.

HUOMAUTUS

Jos tyhjennys ei mene roskasäiliöön, suositellaan alempaa tyhjennystä ilmassa leijuvan pölyn välttämiseksi.

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

VAROITUS!

Tee seuraava ennen huoltotoimenpiteiden suorittamista ylösnostetun säiliön alla tai sen läheisyydessä: nosta säiliö täysin ylös kytkimellä (54) ja vedä kahvaa (39) taaksepäin, jotta varmistut, että säiliön turvatuki (5) on paikoillaan. Säiliön turvatuki pitää säiliön ylös nostettuna, mikä mahdollistaa säiliön alla työskentelemisen. Älä milloinkaan luota koneen hydrauliikkakomponentteihin roskasäiliön turvallisessa tukemisessa.

Vedä lukituskahvaa (39) taaksepäin, jotta varmistut, että säiliön turvatuki (5) on paikoillaan. Varmista säiliö tämän jälkeen 7.

laskemalla sitä hieman alaspäin vipua (54) käyttämällä.

Tarkasta roskasäiliön ovi ja sen etutiiviste. Tarvittaessa käytä harjaa erottaaksesi roskat näiltä alueilta.8.

Koneen oikeaa toimintaa varten roskasäiliön ovi täytyy eristää tiiviisti harjan pesää vastaan.

Palaa käyttäjän tilaan. Vapauta pysäköintijarru.9.

Siirrä konetta taaksepäin, kunnes roskasäiliö tyhjentyy roska-astiaan.

Nosta roskasäiliötä vivulla (54), vedä lukituskahvasta (39) eteenpäin, kunnes turvatuki (5) irrottaa, laske sitten roskasäiliötä.10.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

KONEEN KÄYTÖN JÄLKEEN

Paina kytkintä alaosasta (66) kääntääksesi suodatintäristimen päälle, puhdista roskasäiliön pölynsuodatin ja tyhjennä 1. roskasäiliö (katso edellistä kohtaa). Nosta pääharja vivulla (53).2. Käännä kaikki ohjaimet pois-asentoon.3. Käännä koneen nopeusvipu (51) tyhjäkäynnille ja anna koneen tyhjäkäydä 25 - 30 sekuntia.4. (Vain mallille SR 1601 LPG3): Sulje nestekaasutankin turvaventtiili (50) ja anna moottorin käydä, kunnes kaikki polttoaine on poistunut letkuista (sen jälkeen moottori pysähtyy). Sammuta kone kääntämällä virta-avain (64) asentoon ”O”, ja poista se sitten.5. Kytke seisontajarru päälle.6. Tarkista kunnossapitoaikataulu ja suorita tarvittavat huoltotoimet ennen varastointia.7. Säilytä laitetta sisätiloissa.8.

HUOMAUTUS

Kone voidaan puhdistaa painevedellä, kunhan sitä ei ruiskuteta suoraan tai sähkökomponentteihin. Koneen pitää aina antaa kuivua täydellisesti ennen jokaista käyttöä.

Raportoi kaikista vioista tai toimintahäiriöistä jollekin Nilﬁ skin huoltokeskukselle tai huoltohenkilökunnalle.

KONEEN SÄILYTYS

Jos konetta ei käytetä yli 30 päivään, toimi seuraavasti:

Tarkista, että koneen säilytysalue on kuiva ja puhdas.1. Tyhjennä pölyn ohjausjärjestelmän vesisäiliö (4) ja puhdista vesisuodatin (30, valinnainen).2. Irrota akun negatiivinen liitin (-) (3).3. Tarkista moottori (44), kuten asiaankuuluvassa käsikirjassa näytetään.4.

KÄYTÖN ENSIMMÄINEN JAKSO

Käytön ensimmäisen jakson jälkeen (ensimmäiset 5 tuntia) on välttämätöntä suorittaa seuraavat toimenpiteet:

Varmista, että koneen kiinnikkeet ja liitososat ovat oikein kiristetty.1. Tarkasta, että näkyvät osat ovat ehjiä eikä vuotoja ole.2. Vaihda moottoriöljy (katso Huolto-kappaleesta).3.

HUOLTO

Koneen kestoikä ja sen maksimaalinen käyttöturvallisuus taataan oikealla ja säännöllisellä huollolla. Seuraava kaavio tarjoaa aikataulutetun huollon. Esitetyt välit voivat vaihdella riippuen erityisistä työskentelyolosuhteista, jotka huollosta vastuussa olevan henkilön tulee määrittää. Määräaikais- tai ylimääräishuollot saa tehdä pätevä henkilöstö tai Nilﬁ skin huoltokeskus. Tämä käsikirja sisältää aikataulutetun huoltotaulukon ja kuvaa vain helpommat ja yleisimmät huoltotoimenpiteet. Huoltotaulukossa esiintyviin muihin huoltotoimenpiteisiin tai epätavallisiin huoltotoimenpiteisiin saat lisätietoja erillisestä huoltokäsikirjasta, jota voi tiedustella kaikista huoltokeskuksista.

VAROITUS!

Sammuta kone, poista virta-avain, kytke seisontajarru ja irrota akut ennen huoltotoimenpiteiden suorittamista. Lue lisäksi huolellisesti Turvallisuus-kappaleessa olevat ohjeet ennen minkään huoltotoimenpiteen suorittamista.

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

AIKATAULUTETTU HUOLTOTAULUKKO

HUOMAUTUS

Annetut huoltovälit ovat keskimääräisille käyttöolosuhteille. Jos koneita on käytetty ankarissa käyttöolosuhteissa, huoltoa voidaan tarvita useammin.

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

Ensim-

Toimenpide Toimitettaessa Päivittäin

Moottorin jäähdytysnesteen tarkastus Moottoriöljyn tason tarkistus Hydrauliöljyn tason tarkistus Pysäköintijarrun tarkastus Pää- ja sivuharjojen puhdistaminen Moottoriöljyn vaihto (1) (1) Öljynsuodattimen osan vaihto (1) (1) Kiilahihnan tarkastus (1) (1) Moottorin jäähdytysnestepiirin tarkastus (1) Akun tarkastus Pölyn ohjausjärjestelmän vesisuodattimen tarkastus

ja puhdistaminen (valinnainen) Moottorin ilmasuodatinpuhdistus (2) Moottorin jäähdyttäjän ja öljynjäähdyttimen

puhdistaminen Harjan tarkastus ja säätö Roskasäiliön pölynsuodattimen tarkastus ja

puhdistaminen (”A”-menetelmä) Läpän eheyden, korkeuden ja toiminnan tarkastus Roskasäiliön tiivisteen eheyden tarkistus Moottorin kunnossapito (1) - (3) Ohjauspyörän laakerin ja hydraulisen männän

voitelu Hydrauliikkaöljyn suodattimen vaihto (1) Pumpun hydrauliikkaöljyn suodattimen vaihto (1) Roskasäiliön pölynsuodattimen tarkastus ja

puhdistaminen (”B”-menetelmä) Polttoainesuodattimen vaihto (1) Polttoainevarusteiden ja ruuvien kiristys (1) Roskasäiliön pölynsuodattimen tarkastus ja

puhdistaminen (”C”-menetelmä) Hydrauliikkaöljyn ”imeytymis”-suodattimen vaihto (1) Säiliön hydrauliikkaöljyn vaihto (1) - (4)

mäisen

50 tunnin

jälkeen

30 käyt-

tötunnin

välein

(2)

150 käyt-

tötunnin

välein

(1)

(2)

300 käyt-

tötunnin

välein

(2)

1.000 käyttötunnin

välein

Katso ao. toimenpiteen osalta Huoltokäsikirjaa.(1) Tai useammin pölyisillä alueilla.(2) Valtuutetun KUBOTA-myyjän suorittamat huoltotoimenpiteet.(3) Vaihda hydrauliikkaöljy ensi kerran 500 tunnin jälkeen, sitten joka vuosi.(4)

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

PÄÄHARJAN KUNNOSSAPITO

Pääharja tulee vaihtaa parhaan työtuloksen varmistamiseksi, kun harjakset ovat kuluneet pituuteen 50 mm (2 in).

Pääharjan vaihto

VAROITUS!

On suositeltavaa käyttää suojakäsineitä pääharjaa vaihdettaessa, koska harjasten väleissä voi olla leikkaavia roskia.

HUOMAUTUS

Eri kovuuksisia harjoja on saatavissa. Tämä menettely soveltuu kaikille harjatyypeille.

Aja kone tasaiselle maalle.1. Kytke seisontajarru päälle.2. Käännä virta-avainta (64) ja käynnistä kone.3. Laske pääharja vivulla (53).4. Käännä virta-avain (64) ”O”-asentoon pysäyttääksesi koneen.5. Avaa oikeanpuoleinen paneeli (18).6. Siirrä syrjään oikeanpuoleinen läppä (A, Kuva 2) ja kiinnitä se sokalla (B).7. Kierrä välivarsiyksikkö (C) pois pääharjakeskiöstä (D).8.

HUOMAUTUS

Välivartta pidetään paikallaan oikeanpuoleisesta asennusluukusta (18).

Vedä pääharja (D) ulos kotelostaan, ja poista kaikki sen sekä sen napojen ympärille kietoutuneet narut ja langat.9. Vaihda pääharja, liu’uta se takaisin sisään pesäänsä. Varmista, että kolot pääharjakeskiössä (D) kytkevät sokat (E) pääharjan 10. ajonapaan (F), ja että pääharja on täysin sovitettu. Sulje ja kierrä välivarsiyksikkö (C) takaisin pääharjakeskiöön.11.

HUOMAUTUS

Varmista, että korvakkeet välivarressa kytkevät pääharjakeskiön sokat (G) (oikea puoli).

Aseta oikeanpuolein läppä takaisin paikalleen ja sulje oikea paneeli (18), kunnes lukkovipu kytkeytyy.12.

Kuva 2

P100321

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

Pääharjan korkeuden säätö

HUOMAUTUS

Eri kovuuksisia harjoja on saatavissa. Tämä menettely soveltuu kaikille harjatyypeille.

Aja kone tasaiselle maalle.1. Kytke seisontajarru päälle.2. Käännä virta-avainta (64) ja käynnistä kone.3. Laske pääharjaa vivulla (53) ja anna sen olla käynnissä 1 minuutin ajan.4. Tämä antaa harjan kiillottaa ”kaistaletta” lattialla. Nosta pääharja 1 minuutin jälkeen, vapauta seisontajarru ja siirrä konetta 5. niin, että kiillotettu kaista on nähtävissä. Tarkasta kiillotettu kaista lattialla. Pääharjaa on säädettävä, jos kaista on alle 50 mm (2 in) tai yli 75 mm (3 in) leveä.6. Säätääksesi avaa koneen rungon suojus (1) käyttämällä avauspainiketta (25), löysäämällä nuppi (A, Kuva 3) ja käytä 7. pääharjan säädintä (B) huomioonottaen seuraavaa:

Kun käännetään myötäpäivään, pääharjan paine ja jälki laskevat.•

Vastapäivään käännettäessä sivuharjan paine ja jälkikuvio suurenevat.• Säätämisen jälkeen lukitse säädin nupilla (A). Toista vaiheet 2-7, kunnes puhdistettu kaista on 50-75 mm (2 - 3 in) leveä.8.

HUOMAUTUS

Jos jälkeä ei voida oikein säätää, koska harjan paine eroaa päästä toiseen päähän, katso säätömenettely Huoltokäsikirjasta.

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

Kuva 3

P100322

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

SIVUHARJAN KUNNOSSAPITO

Sivuharjan säätäminen

HUOMAUTUS

Eri kovuuksisia harjoja on saatavissa. Tämä menettely soveltuu kaikille harjatyypeille.

Aja kone tasaiselle maalle.1. Kytke seisontajarru päälle.2. Käännä virta-avainta (64) ja käynnistä kone.3. Laske sivuharjaa vivulla (52) ja anna sen olla käynnissä 1 minuutin ajan.4. Laskettuna ollessa sivuharjojen (9) (15, valmiina mallissa SR 1601 MAXI) pitäisi osua maahan, kuten kuvassa näytetään (A ja 5. B, Kuva 4). Säätääksesi löysää nuppi (A, Kuva 5), ja käytä sivuharjan säätimellä (B) huomioonottaen seuraavaa:6.

Myötäpäivään käännettäessä sivuharjan paine pienenee.• Vastapäivään käännettäessä sivuharjan paine suurenee.•

Säätämisen jälkeen lukitse säädin nupilla (A). Toista vaiheet 1-5 tarkastaaksesi sivuharjan korkeuden oikean säädön.7. Kun harja on liian kulunut, eikä sitä voida enää säätää, vaihda harja seuraavassa kappaleessa esitettyjen ohjeiden mukaisesti.8.

HUOMAUTUS

Sivuharjat (9) (15, varusteena mallissa SR 1601 MAXI) tulee vaihtaa, kun harjakset ovat kuluneet pituuteen 75 mm (3 in). Säädä korkeus sivuharjoja vaihdettaessa.

P100323 P100324

Kuva 4 Kuva 5

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

Sivuharjan vaihto

VAROITUS!

Sivuharjoja vaihdettaessa suositellaan suojakäsineiden käyttämistä, koska harjaksien välissä voi olla teräviä jätteitä.

Nosta roskasäiliötä, kunnes sivuharja on noin rinnan korkeudella.1. Vapauta jousi poistaaksesi kiinnitystapin (A, Kuva 6) ja poista sivuharja (B) moottorin karasta.2. Asenna uusi harja moottorin karalle, sovita reikä kiinnitystapin kanssa ja kytke kiinnitystappi (A).3.

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

P100325

Kuva 6

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

PÖLYNSUODATTIMEN KUNNOSSAPITO (PANEELISUODATIN)

Roskasäiliön pölysuodatin tulee puhdistaa säännöllisesti tyhjiöjärjestelmän tehon ylläpitämiseksi. Seuraa suositeltuja suodattimen huoltovälejä suodattimen pisimmän elinkaaren saamiseksi.

VAROITUS!

Käytä turvalaseja, kun puhdistat suodatinta. – Älä lävistä suodatinta. – Puhdista suodatin hyvin tuuletetulla alueella. – Käytä sopivaa pölynaamaria välttääksesi pölyn hengittämisen. –

Aja konetta vaakasuoralla lattialla, kytke seisontajarru ja käännä virta-avain (64) asentoon ”O”.1. Avaa lukot (6), nosta roskasäiliön suojus (16) ja varmista, että tukisauva (17) on paikallaan.2. Tarkasta pölysuodattimen yläosa (12) vaurion varalta. Suuri määrä pölyä suodattimen päällä tavallisesti aiheutuu reiästä 3. suodattimessa tai vahingoittuneesta suodattimen tiivisteestä. Kierrä auki suodattimen täristinkokonaisuuden asennusnupit (13). Nosta suodattimen täristyskokonaisuus (11) päästäksesi 4. käsiksi suodatinpaneeliin. Nosta pölynsuodatin (12) kohti ja poista se koneesta.5. Puhdista suodatin käyttäen yhtä alapuolella olevista menetelmistä:6.

Menetelmä ”A”

Imuroi irrallinen pöly suodattimesta. Napauta sitten suodatinta kevyesti tasaista pintaa vasten (likanen puoli alaspäin) poistaaksesi vapaan pölyn ja lian.

HUOMAUTUS

Huolehdi, että et vahingoita metallireunaa, joka ulottuu tiivisteen yli.

Menetelmä ”B”

Imuroi irrallinen pöly suodattimesta. Puhalla sitten paineilmaa (maksimipaine 6 Bar) suodattimen puhtaalle puolelle (ilmavirran vastakkaisessa suunnassa).

Menetelmä ”C”

Imuroi irrallinen pöly suodattimesta. Liota sitten suodatinta lämpimässä vedessä 15 minuuttia, huuhtele se sitten haalean vesivirran alla (maksimi paine 2,5 Bar). Anna suodattimen kuivua täydellisesti ennen sen asentamista takaisin koneeseen.

HUOMAUTUS

Kuivata oikein laskemalla suodatin kahdelle vaakatuelle, jolloin ilma pääsee virtaamaan suodattimen alla.

HUOMAUTUS

Parempaa puhdistusta varten suodatin voidaan pestä vedellä ja vaahtoamattomilla pesuaineilla. Tämä tarjoaa paremmanlaatuisen puhdistuksen, mutta vähentää suodattimen kestoikää, jolloin suodatin on vaihdettava useammin. Sopimattomia puhdistusaineita käyttämällä voidaan vahingoittaa suodatinta.

Kokoa suodatin vastakkaisessa järjestyksessä kuin ne purettiin ja huomaa seuraava:7.

Asenna suodatin metallilankaverkko ylöspäin.• Jos suodatintiiviste on vahingoittunut tai kadonnut, se täytyy korvata.•

HUOMAUTUS

Ennen suodattimen vaihtoa puhdista jätteet pölyllevyltä, joka on sijoitettu suodattimen alle. Takasta, että jäteläppä pölylevyn takana heiluu vapaasti.

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

PÖLYSUODATTIMEN KUNNOSSAPITO (SULJETTU PUSSISUODATIN)

Suljettu pussisuodatin on periaatteessa huoltovapaa. Ainut ajoittainen kunnossapito on käyttää suodatintäristäjää päivittäin painamalla kytkimen (66) alaosaa.

HUOMAUTUS

Suodatintäristäjää tulee käyttää vain kun roskasäiliö on laskettuna.

LÄPÄN KUNNOSSAPITO

Valmistelut

Tyhjennä roskasäiliö kuten asiaomaisessa kohdassa on esitetty välttääksesi, että roskien paino vaikuttaa läpän korkeuden 1. tarkastukseen. Aja kone tasaiselle alustalle, joka on sopiva läpän korkeuden tarkistamiseen.2. Käännä virta-avain (64) ”O”-asentoon.3. Kytke seisontajarru päälle.4.

Läpän tarkastus

Avaa oikea (18) ja vasen ovi (2).5. Poista pääharja kuten näytetään ao. kappaleessa.6. Tarkasta myös pääharjan pesän etu- ja takaläppä. Vaihda tai säädä helmat, kun ne ovat vaurioituneet tai kuluneet niin paljon, 7. että niiden etäisyys maasta on alle 6 mm (0,2 in) (katso menettelu Huoltokäsikirjasta).

PÖLYNOHJAUSJÄRJESTELMÄN VESISUODATTIMEN PUHDISTUS (VALINNAINEN)

Aja konetta vaakasuoralla lattialla, kytke seisontajarru ja käännä virta-avain (64) asentoon ”O”.1. Irroita pikaliitin (A, Kuva 7) säiliöletkuista.2. Poista vasen paneeli (2) ulottuaksesi vesisuodattimeen (30).3. Poista läpinäkyvä suojus (B) tiivisteen kanssa (C), poista sitten suodattimen siivilä (D). Puhdista ne ja asenna ne tukeen (E).4.

HUOMAUTUS

Asenna tiiviste (C) ja suodattimen siivilä (D) suojuksen ja tuen (E) koteloihin.

Kokoa vastakkaisessa järjestyksessä kuin purkaminen.5.

P100329

Kuva 7

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

HYDRAULIIKKAÖLJY

VAROITUS!

Älä koske kuumiin osiin. Anna koneen ja hydrauliikkajärjestelmän jäähtyä.

Aja konetta vaakasuoralla lattialla, kytke seisontajarru ja 1. käännä virta-avain (64) asentoon ”O”. Avaa moottoritilan suojus (1) käyttämällä avauspainiketta 2. (25). Poista vasemmanpuoleinen suojus (4) käyttämällä 3. lukitusta, tarvittaessa poista vesisuodattimen letku (30, valinnainen). Tarkasta hydrauliikkaöljyn korkeus säiliössä osoittimen 4. avulla (19). Hydrauliikkaöljyn korkeus pitää olla puolen välin korkeudella osoittimessa. Jos se on alle tämän tason, ruuvaa tulppa (20) irti ja lisää AGIP Arnica 46 -öljyä. Vaihda öljy, jos tapahtuu suurempaa likaantumista mekaanisen vaurion johdosta (katso menettely Huoltokäsikirjasta).

MOOTTORIÖLJY

VAROITUS!

Älä koske kuumiin osiin. Anna moottorin jäähtyä.

MAX

MIN

P100329A

Kuva 8

Aja konetta vaakasuoralla lattialla, kytke seisontajarru ja 1. käännä virta-avain (64) asentoon ”O”. Avaa moottoritilan suojus (1) käyttämällä avauspainiketta 2. (25). Tarkista moottoriöljyn taso mittatikulla (A, kuva 8-9-10) joka 3. kerta ennen koneen käyttämistä. Avaa tarvittaessa tulppa (B, kuva 9-10) ja täytä. (Tarkista menettely koneen asiaankuuluvasta käsikirjasta) Vaihda moottoriöljy ensimmäisen kerran 50 tunnin jälkeen, 4. ja sitten 150 käyttötunnin välein. Öljysuodatin (C) pitää vaitaa jokaisella öljynvaihtokerralla (katso menetelmä Huoltokäsikirjasta). Ilman lämpötilan mukaan, käytä alla osoitettua öljytyyppiä:

LÄMPÖTILA-ALUE ÖLJYTYYPPI

Yli 15°C (60°F) SAE 10W-30 Alle 15°C (60°F) SAE 5W-30

SR 1601 D3

P100329D3

Kuva 9

SR1601LPG3-SR1601P3

P100329P3

Kuva 10

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

KÄYTTÄJÄN KÄSIKIRJA

MOOTTORIN ILMASUODATINPUHDISTUS

Aja konetta vaakasuoralla lattialla, kytke seisontajarru ja käännä virta-avain (64) asentoon ”O”.1. Avaa moottoritilan suojus (1) käyttämällä avauspainiketta (25).2. Tarkasta koneen ilmansuodattimen huoltoilmaisin (27) ennen koneen jokaista käyttöä.3.

HUOMAUTUS

Koneen ilmansuodattimen puhdistuksen tai vaihdon jälkeen, huoltoilmaisin voidaan saattaa alkutilaan painamalla ilmaisimen päätä.

VAROITUS!

Huollettaessa moottorin ilmansuodattimen elementtejä ole äärimmäisen huolellinen estääksesi irrallisen pölyn pääsemisen moottoriin. Pöly voi vahingoittaa konetta vakavasti.

Avaa moottoriöljyn suodattimen suojus (24) ja poista paperinen esisuodatin sekä synteettinen suodatin.4. Puhdista moottorin ilmasuodattimet ja/tai suorita moottorin ilmasuodatinelementin huolto(24), kuten esitetty Moottorin 5. käsikirjassa.

MOOTTORIN JÄÄHDYTYSNESTE

VAROITUS!

Älä poista jäähdyttimen tulppaa (23), kun kone on kuuma.

Aja konetta vaakasuoralla lattialla, kytke seisontajarru ja käännä virta-avain (64) asentoon ”O”.1. Avaa moottoritilan suojus (1) käyttämällä avauspainiketta (25).2. Anna moottorin ja moottorin jäähdytysnesteen jäähtyä, sen jälkeen avaa jäähdyttäjän tulppa (23) huolellisesti paineen 3. vapauttamiseksi. Poista jäähdyttäjän tulppa (23) ja tarkasta jäähdytysneste.4. Jos taso on matala, lisää puoleksi vettä ja puoleksi autotyypin jäänestoainetta, kuten esitetty Moottorin käsikirjassa.

SUOMI

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

SULAKKEEN TARKASTUS/VAIHTO/NOLLAUS

Sulakkeen tarkastus

Aja kone tasaiselle maalle.1. Kytke seisontajarru päälle.2. Käännä virta-avain (64) ”O”-asentoon ja poista se.3. Tarkista paneelista (38) seuraavien sulakkeiden deaktivointi (Kuva 11):4.

(A): F1 (30 A), pölyn imentä• (B): F2 (16 A), suodattimen ravistin• (C): F4 (30 A), virta-avain• (D): F5 (16 A), moottorin lisälaitteet• (E): F3 (10 A), pölynkäsittelyjärjestelmä (jos varusteena)• (F): F6 (10 A), työskentelyvalot (valinnaiset)• (G): F7, valojärjestelmä (valinnainen)• (H): F8, ohjaamon tuuletin (valinnainen)•

Resetoi jokainen passivoitu sulake, kun passivoinnin aiheuttanut osa on täysin jäähtynyt.

Sulakkeen tarkastus/vaihto

Aja kone tasaiselle maalle.1. Kytke seisontajarru päälle.2. Käännä virta-avain (64) ”O”-asentoon ja poista se.3. Avaa moottoritilan suojus (1) käyttämällä avauspainiketta (25).4. Poista suojat kuljettajan istuimen alueella ja tarkista seuraavien sulakkeiden (Kuvat 12 ja 13) kunto:5.

(I): F9 (50 A), esilämmityshehkutulppa (vain mallissa SR 1601 D3)• (J): F10 (50 A), vaihtovirtageneraattori• (K): F11 (1 A), konepellin sisävalot (valinnaiset)•

Vaihda kaikki vialliset sulakkeet. Asenna suoja. Sulje moottoritilan kansi (1).6.

ABE

HDF

Kuva 11

P100326

SR 1601 D3 - SR 1601 P3

Kuva 12 Kuva 13

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

SR 1601 LPG3

P100327 P100327LPG

KÄYTTÄJÄN KÄSIKIRJA

SUOMI

VIANETSINTÄ

Ongelma Mahdollinen syy Korjaus

Kone ei liiku Akku on irrotettu Kytke akku

Koneesta on loppunut polttoaine Tankkaa Sulakkeet ovat lauenneet Palauta lauenneet sulakkeet Seisontajarru on kytketty Vapauta Lukonavaamisruuvi ei ole oikeassa

asennossa

Pääharja ei toimi Pääharja on nostettuna Laske pääharja vivulla

Roskia kietoutunut harjan käytön ympärille Poista roskat Roskasäiliö ei ole täysin laskettu Laske roskasäiliö täysin alas

Kone kerää vain vähän roskia/pölyä Tyhjiöjärjestelmä on poissa käytöstä Käännä tyhjiöjärjestelmä päälle kytkimellä

Pölysuodatin on tukossa Puhdista pölysuodatin Roskasäiliö on täynnä Tyhjennä roskasäiliö Läpät ovat vaurioituneita tai väärin säädetyt Tarkasta läpän eheys ja oikea säätö (*) Pääharjan korkeus ei ole oikea Säädä pääharjan korkeutta Sulakkeet ovat lauenneet Palauta lauenneet sulakkeet

Sivuharja ei toimi Sivuharja on nostettuna Laske sivuharja vivulla

Roskia kietoutunut harjan käytön ympärille Poista roskat

Roskasäiliö ei ole täysin laskettu Laske roskasäiliö täysin alas Roskasäiliön tyhjennysluukku ei sulkeudu Tyhjennysluukku on juuttunut roskien johdosta Poista roskat ja puhdista roskalaatikon nurkat Suodatintäristäjän moottori ei toimi Suodatintäristäjän moottorin liitin ei ole

Pölynohjausjärjestemä (valinnainen) ei toimi

kunnolla liitetty

Sulake on lauennut Palauta lauennut sulake

Kytkin on viallinen Vaihda kytkin (*)

Suuttimet tai vesisuodatin ovat tukkeutuneet Puhdista

Pumppu on viallinen Korvaa

Sulake on lauennut Palauta lauennut sulake

Käännä se kunnolla

Liitä se oikein

Nilﬁ sk-huoltokeskus suorittaa toimenpiteen.(*)

Lisätietojen saamiseksi ota yhteyttä Nilﬁ skin huoltokeskukseen, missä on mahdollista katso Huoltokäsikirjasta.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SUOMI

KÄYTTÄJÄN KÄSIKIRJA

ROMUTUS

Anna koneen romutus pätevän romuttamon tehtäväksi. Ennen koneen romuttamista, poista ja erottele seuraavat materiaalit, jotka täytyy hävittää oikein voimassa olevan lain mukaisesti:

Akut – Polyesteripölysuodatin – Pää- ja sivuharjat – Moottoriöljy – Hydraulijärjestelmän öljy – Hydraulijärjestelmän öljynsuodatin – Muoviosat – Sähkö- ja elektroniikkaosat (*) –

Ota yhteys lähimpään Nilﬁ sk -keskukseen erityisesti romuttaessasi sähköisiä ja elektronisia osia.(*)

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUKERHÅNDBOK

NORSK

INNHOLD

INNLEDNING ................................................................................................................................................................... 2

FORMÅL OG INNHOLD AV BRUKSANVISNINGEN ....................................................................................................................... 2

MÅL .................................................................................................................................................................................................. 2

OPPBEVARING AV DENNE BRUKSANVISNINGEN ...................................................................................................................... 2

KONFORMITETSERKLÆRING ...................................................................................................................................................... 2

IDENTIFIKASJONSDATA ................................................................................................................................................................ 2

ANDRE REFERANSEANVISNINGER ............................................................................................................................................ 3

RESERVEDELER OG VEDLIKEHOLD ........................................................................................................................................... 3

ENDRINGER OG FORBEDRINGER ............................................................................................................................................... 3

DRIFTSEVNER ............................................................................................................................................................................... 3

KONVENSJONER ........................................................................................................................................................................... 3

OPPAKKING/LEVERING ................................................................................................................................................. 3

SIKKERHET ..................................................................................................................................................................... 4

SYMBOLER ..................................................................................................................................................................................... 4

GENERELLE INSTRUKSER ........................................................................................................................................................... 4

SIKKERHETSSTØTTE FOR TRAKT ............................................................................................................................................... 7

JEKKE OPP MASKINEN ................................................................................................................................................................. 7

TRANSPORT AV MASKINEN .......................................................................................................................................................... 7

SKYVING/TAUING AV MASKINEN ................................................................................................................................................. 7

MASKINBESKRIVELSE .................................................................................................................................................. 8

MASKINNOMENKLATUR ................................................................................................................................................................ 8

BETJENINGSKONTROLLER ........................................................................................................................................................ 10

TILBEHØR / EKSTRAUTSTYR ......................................................................................................................................................11

TEKNISKE DATA ............................................................................................................................................................................11

KOPLINGSDIAGRAM .................................................................................................................................................................... 12

SR 1601 LPG3 - P3 KOBLINGSSKJEMA ..................................................................................................................................... 14

HYDRAULIKKDIAGRAM ............................................................................................................................................................... 15

KLARGJØRE MASKINEN FOR BRUK ......................................................................................................................... 16

SJEKKLISTE FØR BRUK AV MASKINEN ..................................................................................................................................... 16

HOVEDBØRSTEN ......................................................................................................................................................................... 16

DRIVSTOFF ................................................................................................................................................................................... 16

DIESEL- OG LPG-MOTOR (SR 1601 D3 / SR 1601 P3) .............................................................................................................. 16

LPG-MOTOR ................................................................................................................................................................................. 17

BRUK AV MASKINEN ................................................................................................................................................... 17

FØR START AV MASKINEN .......................................................................................................................................................... 17

START OG STOPP AV MASKINEN ............................................................................................................................................... 17

PARKERINGSBREMSE ................................................................................................................................................................ 18

FEIING ........................................................................................................................................................................................... 18

TØMMING AV TRAKTEN .............................................................................................................................................................. 19

ETTER BRUK AV MASKINEN ....................................................................................................................................................... 20

MASKINLAGRING ......................................................................................................................................................................... 20

FØRSTE TIDS BRUK .................................................................................................................................................................... 20

VEDLIKEHOLD .............................................................................................................................................................. 20

TABELL FOR FASTLAGT VEDLIKEHOLD .................................................................................................................................... 21

VEDLIKEHOLD AV HOVEDKOST ................................................................................................................................................. 22

VEDLIKEHOLD AV SIDEBØRSTENE ........................................................................................................................................... 24

STØV FILTERVEDLIKEHOLD (PANELFILTER) ............................................................................................................................ 26

VEDLIKEHOLD AV STØVFILTER (LUKKET LOMMEFILTER) ...................................................................................................... 27

VEDLIKEHOLD AV SKJØRT ......................................................................................................................................................... 27

RENGJØRING AV STØVKONTROLLSYSTEMETS VANNFILTER (EKSTRAUTSTYR) .............................................................. 27

HYDRAULISK OLJE ...................................................................................................................................................................... 28

MOTOROLJE................................................................................................................................................................................. 28

RENGJØRING AV MOTORENS LUFTFILTER .............................................................................................................................. 29

KJØLEVESKE TIL MOTOREN ...................................................................................................................................................... 29

KONTROLLERE/SKIFTE/TILBAKESTILLE SIKRING ................................................................................................................... 30

FEILSØKING .................................................................................................................................................................. 31

SKROTING ..................................................................................................................................................................... 32

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

INNLEDNING

MERK

Tallene i parentes viser til komponentene som er vist i kapittelet om maskinbeskrivelse.

FORMÅL OG INNHOLD AV BRUKSANVISNINGEN

Formålet med denne bruksanvisningen er å gi operatøren all nødvendig informasjon for å bruke maskinen riktig på en trygg og selvstendig måte. Den inneholder opplysninger om tekniske data, sikkerhet, drift, lagring, vedlikehold, reservedeler og deponering. Brukerne og de kvaliﬁ serte teknikerne må lese denne bruksanvisningen nøye igjennom før det utføres arbeid på og med maskinen. Kontakt Nilﬁ sk dersom du er i tvil om tolkningen av instruksene og for mer informasjon.

MÅL

Denne bruksanvisningen er beregnet på kvaliﬁ serte operatører og på teknikere som er kvaliﬁ serte til å utføre vedlikehold på maskinen. Brukerne skal ikke utføre operasjoner som er forbeholdt de kvaliﬁ serte teknikerne. Nilﬁ sk vil ikke svare for skader som følge av at dette forbudet ikke overholdes.

OPPBEVARING AV DENNE BRUKSANVISNINGEN

Bruksanvisningen skal oppbevares i nærheten av maskinen, i en egnet beholder på avstand fra væsker og andre stoffer som kan forårsake skader på denne.

KONFORMITETSERKLÆRING

Konformitetserklæringen som medfølger maskinen sertiﬁ serer maskinen konformitet med gjeldende lov.

MERK

To kopier av original EU-konformitetserklæring leveres sammen med maskindokumentasjonen.

IDENTIFIKASJONSDATA

Modellnummeret og serienummeret til maskinen ﬁ nner du på skiltet (10) på rammen. Maskinmodellåret ﬁ nnes i konformitetserklæringen og er dessuten indikert gjennom de to første tallene i maskinens serienummer. Motormodell og serienummer er oppgitt på skiltet (31). Denne informasjonen er nyttig når du har behov for reservedeler til maskin og motor. Bruk følgende tabell for å skrive ned identiﬁ kasjonsdata for maskinen og motoren for senere bruk.

MASKINMODELL ..............................................................................

MASKINENS serienummer ...............................................................

MOTORMODELL ...............................................................................

MOTORENS serienummer ................................................................

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUKERHÅNDBOK

NORSK

ANDRE REFERANSEANVISNINGER

Motorens bruksanvisning, som er levert sammen med maskinen, er å betrakte som en del av denne bruksanvisningen. – Følgende håndbøker er også tilgjengelige: –

Reservedelsliste (levert sammen med maskinen)• Serviceanvisning (som kan ses på ethvert Nilﬁ sk servicesenter)•

RESERVEDELER OG VEDLIKEHOLD

Alt nødvendig bruk, spesielle vedlikeholds- og reparasjonsprosedyrer skal kun utføres av kvaliﬁ sert personale eller av Nilﬁ sk servicesentre. Det skal kun brukes originale reservedeler og tilbehør. Ring Nilﬁ sk for service eller for å bestille reservedeler og tilbehør, spesiﬁ ser maskinens modell- og serienummer.

ENDRINGER OG FORBEDRINGER

Nilﬁ sk forbedrer stadig produktene og forbeholder seg retten til å foreta endringer og forbedringer etter eget skjønn uten å forplikte seg til å tilføre slike utbedringer til maskiner som er solgt tidligere. Alle endringer og/eller bruk av tilbehør skal godkjennes og utføres av Nilﬁ sk.

DRIFTSEVNER

Denne feiemaskinen er designet og konstruert for å brukes av en kvaliﬁ sert operatør for å feie/rengjøre smidige, solide gulv i husholdnings- og industrielle omgivelser, samt for støvsuging av støv og lett avfall under sikre driftsbetingelser.

KONVENSJONER

Fremover, bakover, front, bak, venstre og høyre refererer til operatørens stilling, dvs. på førersetet (32).

OPPAKKING/LEVERING

Kontroller nøye ved levering at maskinen og emballasjen ikke er skadet. Hvis skadene er tydelige, behold emballasjen og få den undersøkt av transportøren som leverte pakken. Ta straks kontakt med transportøren for å kreve erstatning for transportskade.

Kontroller at maskinen er utstyrt med følgende: –

Bruksanvisning for feiemaskin• Bruksanvisning for motor•

Reservedelsliste for feiemaskin• Etter at du har fjernet innpakningen, fjerner du treklossene ved siden av hjulene. – Kontroller nivået på motoroljen og kjølevesken. – Kontroller nivået på hydraulikkoljen. – Les instruksene i avsnittet Klargjøre maskinen for bruk i denne håndboken, og fyll deretter drivstofftanken. – Plasser en rampe i forkant av pallen. – Les instruksene i avsnittene Betjeningskontroller og Betjening av maskinen i denne håndboken, og start deretter motoren. –

ADVARSEL!

Vær ytterst forsiktig når du betjener denne feiemaskinen. Gjør deg grundig kjent med alle betjeningsanvisninger før du tar denne maskinen i bruk. Hvis du har spørsmål til bruken av maskinen, kontakter du din arbeidsleder eller din lokale Nilﬁ sk Industrial- forhandler. Hvis maskinen ikke virker som den skal, bør du ikke forsøke å korrigere problemet selv med mindre din arbeidsleder ber deg om dette. La isteden en kvaliﬁ sert mekaniker i bedriften, eller en servicerepresentant fra en autorisert Nilﬁ sk Industrial-forhandler foreta nødvendige korreksjoner eller utbedringer på utstyret. Vær ytterst forsiktig når du foretar vedlikehold eller andre arbeider på denne maskinen. Vær forsiktig slik at hår, smykker eller løse bekledningsartikler ikke setter seg fast i bevegelige deler. Før arbeid på maskinen skal tenningsnøkkelen (64) stilles på ”O”, nøkkelen tas ut, parkeringsbremsen aktiveres og batteriet frakobles. Bruk sunn fornuft og gode sikkerhetsregler, og legg merke til de gule etikettene på denne maskinen. Kjør maskinen sakte på skrå ﬂ ater. Bruk bremsepedalen (35) til å kontrollere hastigheten når du kjører på skrå ﬂ ater. Ikke snu maskinen på en skrå ﬂ ate, bare kjør opp eller ned. Hellningsvinkelen under transport med en 3-sylindret modell er maksimalt 15%.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

SIKKERHET

Følgende symboler indikerer potensielt farlige situasjoner. Les alltid denne informasjonen nøye gjennom og gjennomfør nødvendige tiltak for å beskytte personer og gjenstander. Det er avgjørende med operatørens samarbeid for å forebygge skader. Det ﬁ nnes ikke noe ulykkesforebyggende program som er effektivt uten fullstendig samarbeid fra personen som er ansvarlig for maskinens drift. De ﬂ este ulykker som kan oppstå under arbeid eller transport er forårsaket av at de enkleste forsiktighetsregler ikke overholdes. En fornuftig og forsiktig bruker er den beste garantien mot ulykker og er forutsetningen for å gjennomføre forebyggelsesprogrammet.

SYMBOLER

FARE!

Indikerer en farlig situasjon med dødsfare for brukeren.

ADVARSEL!

Indikerer en potensiell fare for skade på personer eller gjenstander.

FORSIKTIG!

Indikerer en advarsel eller merknad som har å gjøre med viktige eller nyttige funksjoner. Vær spesielt oppmerksom på avsnittene som er merket med dette symbolet.

MERK

Indikerer en merknad som har å gjøre med viktige eller nyttige funksjoner.

SE ANVISNING

Det viser til nødvendigheten av å lese bruksanvisningen før det utføres en operasjon.

GENERELLE INSTRUKSER

Bestemte advarsler og merknader for å opplyse om potensielle skader på personer og maskin vises nedenfor.

FARE!

Karbonmonoksid (CO) kan forårsake hjerneskade eller døden. – Intern forbrenningsmotor på denne maskinen kan slippe ut karbonmonoksid. – Ikke inhaler eksosgass. – Brukes kun innendørs ved tilstrekkelig lufting og når en assistent er instruert til å se etter deg. –

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUKERHÅNDBOK

FARE!

Fjern tenningsnøkkelen før det utføres rengjøring, vedlikehold, reparasjon eller utskiftning, sett på – parkeringsbremsen og kople fra batteriet. Denne maskinen skal bare betjenes av personer med nødvendig opplæring. – Skarpe svinger må gjøres ved så lav hastighet som mulig. Unngå: Brå svinger i skråninger, svingning når – trakten er løftet. Ikke løft trakten med maskinen i skråninger. Maskinen mister stabiliteten i skråninger eller når trakten er full. – Kontroller dekktrykket regelmessig. Ikke ha på smykker ved arbeid i nærheten av elektriske komponenter. – Hold batteriet på god avstand fra gnister, ﬂ ammer og glødende materialer. Det slippes ut eksplosive gasser – ved normal drift. Ikke arbeid under løftet maskin uten å støtte den med sikkerhetsstativer. – Ved arbeid under åpent panser, kontroller at det ikke kan lukkes ved uhell. – Ikke bruk maskinen i nærheten av giftige, farlige, lettantennelig og/eller eksplosive pulvere, væsker og – damper. Denne maskinen er ikke egnet for oppsamling av helsefarlig støv. Vær forsiktig, drivstoff er svært antennelig. – Ikke røyk og unngå åpne ﬂ ammer i det området der maskinen påfylles drivstoff eller der dieseldrivstoffet – oppbevares. Fyll på drivstoff utendørs eller i et godt ventilert område med motoren av. – Slå av motoren, la den kjøle seg ned i noen minutter, og fjern deretter påfyllingslokket. – Ikke fyll på drivstofftanken fullstendig, men la det være igjen minst 4 cm i påfyllingshalsen så drivstoffet kan – utvide seg. Se til at tanklokket er lukket skikkelig etter fylling av drivstoff. – Hvis det søles drivstoff under påfyllingen, rengjør tankområdet, og la damp forsvinne før motoren startes. – Unngå hudkontakt og ikke pust inn drivstoffdamp. Oppbevares utilgjengelig for barn. – Ikke still motoren så mye på skrå at drivstoffet renner ut. – Under transportering av feiemaskinen skal drivstofftanken ikke være full. – Det må ikke legges gjenstander på motoren. – Stans motoren før det utføres arbeid på den. For å hindre utilsiktet oppstart av motoren, skal den negative – terminalen på batteriet frakoples. Se også SIKKERHETSREGLER som ﬁ nnes i motorens bruks- og vedlikeholdsanvisning, som er å betrakte – som en del av denne bruksanvisningen. Blybatterier (WET) er installert på denne maskinen, ikke hell maskinen mer enn 30° fra horisontal stilling, da – dette kan gjøre at svært etsende syre kan lekke ut fra batteriene. Hvis det er nødvendig å helle maskinen i forbindelse med vedlikeholdsprosedyrer, skal batteriene fjernes. Ikke bruk maskinen i tilfelle gasslekkasjer. Koble fra drivstoffslangen og bytt ut LPG-tanken. Hvis det – fremdeles lekker gass, må du koble fra drivstoffslangen og kontakte Nilﬁ sk servicesenter.

NORSK

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

ADVARSEL!

Les alle instruksene nøye gjennom før det utføres noe som helst vedlikeholdsarbeid eller reparasjon. – Ved arbeid i nærheten av hydraulikksystemet, bruk alltid verneklær og vernebriller. – Vær oppmerksom på varme deler når du jobber i nærheten av motor, demper, manifold og kjøler. – Gjennomfør alle nødvendige tiltak for å unngå at hår, smykker og løse klær setter seg fast i de bevegelige – delene til maskinen. For å unngå all uautorisert bruk av maskinen skal tenningsnøkkelen fjernes. – Ikke forlat maskinen uten tilsyn uten at den først er tilstrekkelig sikret mot å bevege seg. – Ikke bruk maskinen på skrånende underlag med en helling på mer enn det som er spesiﬁ sert. – Bruk kun de kostene som leveres med maskinen eller de som er spesiﬁ sert i bruksanvisningen. Bruk av – andre koster kan sette sikkerheten i fare. Før bruk av maskinen skal alle dører og/eller deksler lukkes. – Bruk maskinen kun der det ﬁ nnes god nok belysning. – Hvis maskinen skal brukes der det ﬁ nnes andre personer i tillegg til operatøren, er det nødvendig å installere – dreielyset og reversgiralarmen (ekstrautstyr). Ikke vask maskinen med direkte spyling eller høytrykksspyler eller med korroderende midler. – Ikke bruk komprimert luft til å rengjøre denne typen maskin, unntatt ﬁ ltre (se tilhørende avsnitt). – Når maskinen brukes, skal operatøren passe på at tredjepart, og især barn, ikke utsettes for fare. – Ikke still væskebeholdere opp mot maskinen, bruk relevant boksholder. – Oppbevaringstemperaturen for maskinen må være mellom 0°C og +40°C. – Driftstemperaturen for maskinen må være mellom 0°C og +40°C. – Fuktigheten skal være innenfor 30% og 95%. – Maskinen skal alltid beskyttes mot sol, regn og dårlig vær, både når den er i drift og når den oppbevares. – Oppbevar maskinen på en tørr plass innendørs. Denne maskinen skal kun brukes i tørre forhold, den skal ikke brukes eller oppbevares utendørs i våte forhold. Ikke bruk maskinen som et transport- eller taue-/skyvekjøretøy. – Ikke la kostene gå når maskinen står i ro, da dette kan skade gulvet. – Bruk pulverslukker ved brann, ikke en med vann. – Ikke kjør inn i hyller eller stativer, spesielt der det er fare for fallende gjenstander. – Juster arbeidshastigheten etter gulvforholdene. – Unngå plutselige stopp når maskinen beveger seg i nedoverbakke. Unngå brå svinger. Kjør ved lav hastighet – når du beveger deg i nedoverbakke. Denne maskinen kan ikke brukes på gater eller offentlige veier. – Ikke endre maskinens sikkerhetsinnretninger. – Følg de vanlige vedlikeholdsinstruksene nøye. – Ikke fjern eller endre platene som er festet på maskinen. – Hvis maskinen ikke virker slik den skal, se først til at dette ikke skyldes mangel på vedlikehold. Hvis dette – ikke er tilfelle, spør om hjelp fra autorisert personale eller servicesenter. Hvis deler må skiftes ut, be om ORIGINALE reservedeler fra en forhandler eller autorisert detaljist. – For at maskinen skal virke riktig og sikkert, må autorisert personale eller et autorisert servicesenter utføre – det fastsatte vedlikeholdet som ﬁ nnes i vedlikeholdskapittelet i denne bruksanvisningen. Maskinen må deponeres på riktig måte, da det ﬁ nnes giftige – farlige materialer (batterier, olje, – plastmaterialer osv.) som er gjenstand for standarder som krever innlevering til spesielle avfallsstasjoner (se kapittelet ”Skroting”). Lyddemperen varmes opp når motoren er i gang. Ikke rør lyddemperen, unngå alvorlig skolding eller brann. – Det kan forårsake store skader på motoren dersom motoren går med en utilstrekkelig mengde olje. Kontroller – oljenivået med motoren av og maskinen på ﬂ att underlag. La aldri motoren gå uten luftﬁ lter, da dette kan forårsake at motoren skades. – Alt servicearbeid på dieselmotoren skal utføres av en autorisert forhandler. – Bruk kun originale reservedeler eller deler som tilsvarer dieselmotorens kvalitet. Reservedeler som er av lavere kvalitet, kan forårsake store skader på motoren. Se også SIKKERHETSREGLER som ﬁ nnes i motorens bruks- og vedlikeholdsanvisning, som er å betrakte – som en del av denne bruksanvisningen.

BRUKERHÅNDBOK

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUKERHÅNDBOK

NORSK

SIKKERHETSSTØTTE FOR TRAKT

FORSIKTIG!

Før det utføres noe vedlikehold under eller i nærheten av løftet trakt, trekk i låsehåndtaket (39) for å sørge for at sikkerhetsstøtten for trakten (5) er på plass. Sikkerhetsstøtten til trakten (5) holder trakten i løftet stilling for å gjøre det mulig å foreta arbeider under trakten. Stol aldri på at maskinens hydrauliske system alene er tilstrekkelig for sikker støtte under den hevede trakten.

JEKKE OPP MASKINEN

ADVARSEL!

Arbeid aldri under en maskin uten at den er trygt understøttet av sikkerhets blokker eller stativer.

Hvis du må jekke opp maskinen, må du gjøre dette på steder som er spesielt beregnet for dette (sett aldri jekken mot beholderen) – se egne punkter for oppjekking (8).

TRANSPORT AV MASKINEN

ADVARSEL!

Før transport av maskinen på et åpent plan eller en tilhenger, må du forsikre deg om at:

Alle tilgangsluker er sikkert lukket. – Maskinen er trygt surret fast. – Parkeringsbremsen er aktivert. –

SKYVING/TAUING AV MASKINEN

Maskinens hydraulikkpumpe (45) er utstyrt med en skrue som deaktiverer kjøresystemet. Systemet hindrer skade på det hydrauliske systemet når maskinen blir tauet eller skjøvet et kortere stykke uten at motoren benyttes. For å få tilgang til opplåsingsskruen, åpne motordekselet (1) ved bruk av opplåsingsknappen (25) og ﬁ nn hydraulikkpumpen (45) i fremre del av motoren (44). Drei sekskantskruen (A, ﬁ g. 1) en halv omgang i motsatt klokkeretning for å koble fra den hydrostatiske låsen mellom motoren og pumpen.

FORSIKTIG!

Den hydrauliske pumpen kan bli skadet hvis maskinen blir tauet med skruen i normal arbeidsstilling (låst).

MERK

Hvis skruen blir stående i ulåst stilling, kan hydraulikkpumpen ikke drive maskinen.

MERK

Maskinen må ikke taues eller skyves raskere enn vanlig gangfart (3-4,5 km/t), og bare over kortere avstander. Hvis maskinen skal ﬂ yttes over lengre avstander, må kjørehjulene løftes opp av gulvet og plasseres på en egnet transportinnretning.

Etter at maskinen er skjøvet/tauet, vri sekskantskruen en halv omgang i klokkeretning for å tilbakestille hydraulikkfunksjonene.

Figur 1

P100320

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

MASKINBESKRIVELSE

MASKINNOMENKLATUR

Motorhusdeksel1. Venstre tilgangspanel for hovedbørste2. Batteri3. Venstre sidelokk, eller støvvernsystemets vanntank 4. (ekstrautstyr) Sikkerhetsstøtte for trakt5. Traktdeksellås6. Arbeidslys (ekstrautstyr)7. Oppjekking (plassering bak er under motorens radiator)8. Høyre sidekost9. Serienummerskilt / tekniske data /sertiﬁ sering10. Skakerenhet for støvﬁ lter11. Beholderens støvﬁ lter12. Panelﬁ lter (standard) Lukket lommeﬁ lter (ekstrautstyr) Monteringsknotter for ﬁ lterristerenhet13. Hydraulikkoljeﬁ lter14. Venstre sidekost (utstyrt på SR 1601 MAXI)15.

Traktdeksel16. Støttestang for traktdeksel17. Høyre tilgangspanel for hovedbørste18. Hydraulikkoljetank19. Plugg for hydraulikkoljetank20. Plugg for drivstofftank21. Drivstofftank22. Radiatorplugg23. Motorluftﬁ lter24. Opplåsingsknapp for motorpanser25. Transportfester (3)26. Serviceindikator for luftﬁ lter27. Dyser for støvkontrollsystem (ekstrautstyr)28. Vanntankplugg for støvkontrollsystem (ekstrautstyr)29. Vannﬁ lter (ekstrautstyr)30. Skilt med serienummer og modell på motor31.

P100317

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

MASKINNOMENKLATUR (forts.)

Førersete32. Kontrollpanel (se følgende avsnitt)33. Ratt34. Bremsepedal35. Parkeringsbremsepedal36. (For å aktivere/deaktivere parkeringsbremsen, bruk samtidig med bremsepedalen) Girpedal for forover/bakover37. Sikringspanel (se Sikringskontroll/Utskiftning/38. Tilbakestilling) Sikkerhetsstøttehåndtak for trakt39.

Trekk bakover for å låse støtten•

Skyv fremover for å låse opp støtten•

BRUKERHÅNDBOK

Justeringsspake for førersete40. Motorluftgitter41. Bakhjulsdrift og ratt42. Fronthjul43. Motor44. Hydraulikkpumpe45. Motorkjølevæske/hydraulikkoljeradiator46. Trakt47. Sikringer (se Sikringskontroll/Utskiftning/Tilbakestilling)48. Brannslukker (ekstrautstyr)49. LPG-sylinder50.

NORSK

33 34

4100

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

P100318

NORSK

BRUKERHÅNDBOK

BETJENINGSKONTROLLER

Motorturtallsspake51.

(Fremover) arbeidshastighet• (Bakover) tomgangshastighet•

Spake for sidekost52.

(Fremover) sidekostsenking• (Bakover) sidekostløfting•

Hovedkostspake53.

(Fremover) hovedkostsenking• (Bakover) hovedkostløfting•

Traktspake54.

(Fremover) traktsenking• (Bakover) traktløfting•

Trakt tømmingsdørspake55.

(Fremover) dumping dør åpnet• (Bakover) tømmingsdør lukket•

Timeteller56. Drivstoffnivåindikator57. Trakt overtemperatur varsellampe58. Varsellampe for tilstoppet traktﬁ lter59. Batterivarsellampe60. Varsellampe for høy temperatur på motorens kjølevæske61.

Varsellampe for parkeringsbremse62. Varsellampe for forhåndsvarming av tennplugg63. Tenningsnøkkel:64.

Når denne stilles på ”O”, stoppes motoren, og alle • maskinfunksjoner deaktiveres. Hvis den stilles på ”I”, aktiveres maskinfunksjonene.• Når den vris til ”II”, starter den motoren.• Så snart motoren starter, slipp nøkkelen, som da

automatisk går tilbake til ”I”. Hornbryter65. Støvsugervifte/ﬁ lterristerbryter66.

(Nedre posisjon) ﬁ lterristeraktivering•

(Øvre posisjon) aktivering av støvsugingsvifte og •

støvkontrollsystem Bryter for støvvernsystem (ekstrautstyr)67. Chokespake (kun for LPG3 og P3)68. Bryter for arbeidslys (ekstrautstyr)69. Farevarsellampebryter (ekstrautstyr)70. Bryter for retningslys (ekstrautstyr)71. Rattjusteringsspake (ekstrautstyr, utstyrt på SR 1601 72. MAXI)

60 61 62 63 64 65 6668 67

5152535455

P100319

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUKERHÅNDBOK

NORSK

TILBEHØR / EKSTRAUTSTYR

I tillegg til standardkomponentene, kan maskinen utstyres med følgende tilbehør / ekstrautstyr, etter maskinspesiﬁ kk bruk:

Armlener førersete – Myk kabin – Reversgiralarm – Sikkerhetsbelter – Brannslukker – Lukket lommeﬁ lter i polyester – Vannfast polyester støvﬁ lter – Støvkontrollsystem (utstyrt på SR 1601 MAXI) – Blinklys – Arbeidslys – Frontlys – Bakre støtfanger – Traktvern –

Sidekostvern –

Sikkerhetstak –

Bakspeil –

Hjul uten merker –

Førersete med oppheng –

Tilstoppet ﬁ ltersensor –

Venstre sidekost (utstyrt på SR 1601 MAXI) –

Hoved- og sidekoster med hardere eller mykere børster –

Anti-sklimatte –

Sikkerhetsbøyle over hodet –

Justerbart ratt (utstyrt på SR 1601 MAXI) –

Senkingsbeskyttelse, trakt –

Førerseteplate –

For mer informasjon om ovennevnte tilbehør, vennligst ta kontakt med en autorisert forhandler.

TEKNISKE DATA

Mål og vekt SR 1601 D3 SR 1601 LPG3 SR 1601 P3

Rengjøringsbredde, med hovedkost 900 mm (35,5 in) Rengjøringsbredde med en sidekost 1.250 mm (49,25 in) Rengjøring med to sidekoster (utstyrt på SR 1601 MAXI) 1.600 mm (63 in) Maskinlengde 2.220 mm (87,5 in) Maskinbredde (kostnav) 1.320 mm (52 in) Maksimal maskinhøyde 1.460 mm (57,5 in) Maksimal maskinhøyde med vern over hodet (ekstrautstyr) 2.000 mm (79 in) Minimal avstand fra bakken (ekskl. skjørt) 110 mm (4,25 in) Maksimal traktløftehøyde 1.590 mm (62,5 in) Hovedkoststørrelse (diameter x lengde) 310 x 900 mm (12,2 x 35,5 in) Sidekost, diameter 550 mm (21,5 in) Dekktrykk 6 Bar (85 psi) Maksimal kapasitet 365 kg (800 lb) Frontaksel kantvekt 535 kg (1.180 lb) Bakakselkantvekt 410 kg (905 lb) Total maskinkantvekt (uten operatør) 945 kg (2.085 lb) Maksimal vekt 1.310 kg (2.885 lb) Maskinvekt for forsendelse 1.000 kg (2.204,6 lb)

Påfyllingsdata SR 1601 D3 SR 1601 LPG3 SR 1601 P3

Kapasitet på drivstofftank 35 liter (14 USgal) – 35 liter (14 USgal) Hydraulikksystem Kapasitet på oljetank 25 liter (26,5 qt) Kapasitet for maskinoljebeholder (*) 5,1 liter (5,4 qt) 3,4 liter (3,59 qt) Type motorolje (**) SAE 10W-30 Motorkjølevæskemengde (**) 4 liter (4,2 qt)

For andre motordata/verdier, se håndboken for motoren.(*) Se håndboken for motoren for motorolje og kjølevæskedata, samt tekniske spesiﬁ kasjoner.(**)

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

Ytelsesdata SR 1601 D3 SR 1601 LPG3 SR 1601 P3

Maks. fremoverhastighet (kun for overføring) 12 km/t (7,5 mph) Maksimal stigning under arbeid 20% (11°) Stigeevne 25% (14°) Minimal svingradius 1.530 mm (60,2 in) Lydtrykknivå ved arbeidsstasjon (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 69,2 ± 3 dB(A) Maskinens akustiske effekt (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 82 dB (A) Vibrasjonsnivå ved operatørens armer (ISO 5349-1, EN 60335-2-72) <2.5 m/s Vibrasjonsnivå ved operatørens kropp (ISO 2631-1, EN 60335-2-72) <0,5 m/s

Traktkapasitet

Traktens maks. løftekapasitet 363 kg (800 lb) Støvkontrollsystem (utstyrt på SR 1601 MAXI) 45 liter (11,9 USgal)

BRUKERHÅNDBOK

Teoretisk: 315 liter (11,25 cu·ft)

Sann: 226 liter (8,00 cu·ft)

KOPLINGSDIAGRAM

Nøkkel

ALT Dynamo BAT Batteri BE1 Roteringslys (ekstra) BZ1 Reversgiralarm (ekstrautstyr) ES1 Støvsugingssystemrelé ES2 Filterristerrelé ES3 LPG sikkerhetsrelé (kun LPG3-versjon) EV1 Magnetventil for drivstoff (kun D3- og P3-versjoner) EV2 LPG solenoidventil (kun LPG3-versjon) EV3 LPG sikkerhetssolenoidventil (kun LPG3-versjon) F1 Støvsugersystemsikring (30 A) F2 Filterristersikring (16 A) F3 Vannpumpesikring (10 A) (hvis utstyrt) F4 Tenningsnøkkelsikring (30 A) F5 Motortilbehørssikring (16 A) F6 Arbeidslyssikring (10 A) (ekstrautstyr) F8 Førerhusviftesikring (ekstrautstyr) F9 Tennpluggsikring (50 A) (kun D3-versjon) F10 Dynamosikringsboks og sikring (50 A) F11 Innvendig panserlyssikring (1 A) (ekstrautstyr) HN Horn IGN Tenningsenhet (kun LPG3- og P3-versjoner) K1 Tenningsbryter L1 Arbeidslys foran (ekstrautstyr) L2 Arbeidslys foran (ekstrautstyr) L3 Arbeidslys førersiden (ekstrautstyr) L4 Arbeidslys bak (ekstrautstyr) L5 Innvendig lys motorpanser (ekstrautstyr) M1 Sugesystemmotor M2 Filterristermotor M3 Vannpumpemotor (hvis utstyrt) M4 Førerhusvifte (ekstrautstyr) M7 Vindusviskermotor (ekstrautstyr) MST Starter P1 Drivstoffpumpe (kun P3-versjoner) PLG Tennplugg (kun D3-versjon) R1 Tennplugg, varsellampemotstand (kun D3-versjon)

SE1 Oljetrykksensor SE2 Vanntemperatursensor SE3 Tilstoppet traktﬁ ltersensor (ekstrautstyr) SE5 Drivstofftankﬂ ottør (kun D3- og P3-versjoner) SE6 Vanntemperatursensor (ekstrautstyr) SE7 Sensor for motorturtall (kun LPG3- og P3-versjoner) SE8 Sensor for lavt drivstoffnivå (kun LPG3-versjon) SPK Tennpluggspoler (kun LPG3- og P3-versjoner) STR Mål SW1 Støvsugersystem/ﬁ lterristerbryter SW2 Hornbryter SW3 Førersetets mikrobryter SW4 Reversgir nærhet (ekstrautstyr) SW5 Bryter for førerhusvifte (ekstrautstyr) SW6 Vannpumpebryter (hvis utstyrt) SW7 Bryter for arbeidslys (ekstrautstyr) SW13 Bryter for arbeidslys førerside (ekstrautstyr) SW14 Bryter for arbeidslys bak (ekstrautstyr) SW15 Bryter for innvendig panserlys (ekstrautstyr) SW16 Vindusviskerbryter (ekstrautstyr) SW17 Mikrobryter for løftet panser (ekstrautstyr) T1 Filterristertimer T2 Filterristertimer 2 T3 Timer for førersete T4 LPG sikkerhetstimer (kun LPG3-versjon) TC Timer for tennplugg (kun D3-versjon)

Fargekode

BK Svart BU Lyseblå BN Brun GN Grønn GY Grå OG Oransje PK Rosa RD Rød VT Lilla WH Hvit YE Gul

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

SR 1601 D3 KOBLINGSSKJEMA

BRUKERHÅNDBOK

NORSK

P100330

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

SR 1601 LPG3 - P3 KOBLINGSSKJEMA

P100330LPG

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

HYDRAULIKKDIAGRAM

Nøkkel

Oljetank1. Oljeﬁ lter2. Kjøresystempumpe3. Ekstra pumpe4. Kjøresystemmotor5. Kraftstyring6. Styresylinder7. Prioritetsventil8. Manifold 3 spaker9. Traktsylinder10. Skjørtsylinder11. Hovedkostmotor12.

BRUKERHÅNDBOK

Sylinder for hovedkost13.

Manifold 1 spake14.

Høyre sidekostmotor15.

Høyre sidekostsylinder16.

Kontrollventil17.

Énveisventil18.

Dobbelt kontrollventil19.

Manifoldblokk20.

Venstre sidekostmotor (ekstrautstyr)21.

Venstre sidekostsylinder (ekstrautstyr)22.

Radiator23.

NORSK

P100328

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

KLARGJØRE MASKINEN FOR BRUK

ADVARSEL!

Noen steder på maskinen ﬁ nnes klistremerker som indikerer:

FARE – ADVARSEL – MERK – SE ANVISNING –

Under lesing av denne brukanvisningen må operatøren være spesielt oppmerksom på hva disse symbolene betyr. Ikke dekk til disse skiltene, uansett årsak. Ved skade skal de erstattes straks.

SJEKKLISTE FØR BRUK AV MASKINEN

Før hver gangs bruk:

Kontroller maskinen med tanke på skader eller olje- eller væskelekkasjer. – Kontroller nivået på kjølevæsken (23) (se relevant avsnitt). – Kontroller nivået på motoroljen (44) (se relevant avsnitt). – Kontroller nivået på hydraulikkoljen (19) (se relevant avsnitt). – Kontroller drivstoffsmåleenheten (57), og skru løs pluggen (21) og fyll på ved behov. – Kontroller at lufttrykket i dekkene på alle tre hjul er 85 psi (6 bar). – Kontroller luftﬁ lterets serviceindikator (se tilhørende avsnitt). –

I førersetet:

Forsikre deg om at du har forstått betjeningskontrollene, og hvordan de virker. – Juster setet med spaken (40) slik at du lett rekker frem til alle kontroller. – Sett inn tenningsnøkkelen (64), og drei den til ”I”: –

Kontroller hornet (65), timetelleren (56) og frontlysene (69, ekstrautstyr) for riktig drift.•

Vri startnøkkelen (64) til ”O”.• Kontroller parkeringsbremsen (35 og 36). Bremsen må holde sin (låst, parkert) innstilling godt, uten at den lett kan deaktiveres – (rapporter enhver defekt umiddelbart til servicepersonale).

Planlegg rengjøringen på forhånd:

Forsøk å foreta lange sveip med et minimum av stopping og starting. – La det være litt kostoverlapping for å sikre at du dekker helt. – Unngå skarpe svinger, samt å kjøre inn i andre gjenstander, og å skrape opp siden på maskinen. –

HOVEDBØRSTEN

Flere forskjellige hovedbørster er tilgjengelig for denne maskinen. For å velge beste kost for overﬂ aten og avfall som skal feies, ta kontakt med en Nilﬁ sk-forhandler.

MERK

For å montere hovedkosten, se avsnittet Vedlikehold av hovedkosten.

DRIVSTOFF

FORSIKTIG!

Stopp alltid motoren før du fyller drivstoff på tanken. – Ikke røyk mens du fyller drivstoff på tanken. – Fyll på drivstofftanken på et sted med god ventilasjon. – Fyll aldri drivstoff på tanken i nærheten av gnister eller åpen ild. –

DIESEL- OG LPG-MOTOR (SR 1601 D3 / SR 1601 P3)

(Kun for SR 1601 D3): Hvis maskinen brukes når utetemperaturen er lavere enn 0°C (32°F), bruk dieseldrivstoff for lave temperaturer. (Kun for SR 1601 P3): Fyll opp tanken (22) med blyfritt drivstoff for kjøretøy.

MERK

Hvis diesel maskinen går helt tom for drivstoff, må drivstoffsystemet luftes før motoren kan startes igjen. For å unngå denne situasjonen, må du fylle på drivstofftanken (22) når måleren (56) viser 1/4 full tank. Drivstofftankkapasiteten er 35 liter (14 USgal).

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUKERHÅNDBOK

NORSK

LPG-MOTOR

Installer en LPG-tank (50) som har egenskapene som oppfyller lovverket i det landet der den brukes. Kople drivstoffslangen til, og åpne utkoblingsventilen på tanken. Bruk alltid hansker når du kopler drivstoffslangen til eller fra. Når maskinen ikke er i drift, lukk LPG-tankventilen.

MERK

Plasser LPG-tanken i riktig horisontal posisjon. Tilkoble drivstoffslangen til tanken og kontroller om det er gasslekkasjer.

FARE!

Ikke bruk maskinen i tilfelle gasslekkasjer. Koble fra drivstoffslangen og bytt ut LPG-tanken. Hvis det fremdeles lekker gass, må du koble fra drivstoffslangen og kontakte Nilﬁ sk servicesenter.

BRUK AV MASKINEN

SR 1601 er en automatisk feiemaskin med sete for gulv. Kontrollene ble utformet til å være brukervennlige. For enkel feiing kan operatøren ganske enkelt senke hovedkosten.

FØR START AV MASKINEN

Forsikre deg om at du har forstått betjeningskontrollene, og hvordan de virker.1.

Planlegg rengjøringsruten. Legg opp til lange rette traseer med så få svinger som mulig.2.

Kontroller bremsepedalen (35). Pedalen må være fast.3.

ADVARSEL!

Hvis pedalen føles ”svampaktig” og løs under trykk, må du ikke kjøre maskinen. Meld straks fra om alle feil til servicepersonell.

START OG STOPP AV MASKINEN

Start av maskinen

MERK

Førersetet (32) er utstyrt med en sikkerhetssensor som gjør at maskinen kun kan startes opp og kjøres når operatøren sitter i førersetet.

(For1. SR 1601 D3-versjonen): Vri tenningsnøkkelen (64) i klokkeretning til ”I” og hold den der til forvarmingens

glødepluggindikator (63) slår seg av. Ikke utfør trinnet ovenfor hvis motoren allerede er på og er oppvarmet.

(For SR 1601 LPG3-versjonen): Åpne sikkerhetsventilen på LPG-tanken sakte (50). Trekk i motorchokespaken (68).

(Kun for SR 1601 P3): Trekk i motorchokespaken (68).

Vri tenningsnøkkelen (64) i klokkeretning til ”II”, og slipp den så snart motoren starter.2.

Hvis motoren ikke har startet i løpet av 15 sekunder, slipper du nøkkelen, venter i 1 minutt, og gjentar trinn 1 og 2.

(For SR 1601 LPG3- og SR 1601 P3-versjonene): Etter tenning skal motoren gå i noen sekunder, deretter slippes i

rchokespaken (68).

Før bruk av maskinen, kjør motoren ved tomgang i 5 minutter ved å vri motorhastighetsspaken (51) bakover 3.

(tomgangshastighet).

Deaktiver parkeringsbremsen.4.

Vri motorhastighetsspaken (51) frem (arbeidshastighet) og kjør maskinen ved lav hastighet i 2 eller 3 minutter for å varme opp 5.

hydraulikksystemet.

Trykk frontdelen av kjørepedalen (37) for å bevege fremover og bakre del for å bevege bakover.6.

Kjørehastigheten kan reguleres fra null til maks. Hastighet ved å øke trykket på pedalen.

ADVARSEL!

Ved styring skal plutselige retningsendringer unngås, vær spesielt oppmerksom og kjør maskinen ved lav hastighet, spesielt hvis trakten er full eller ved drift i skråninger. Kjør maskinen sakte på skrå ﬂ ater. Bruk bremsepedalen (35) til å kontrollere hastigheten når du kjører på skrå ﬂ ater. Ikke snu maskinen på en skrå ﬂ ate, bare kjør opp eller ned.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

Stoppe maskinen

Slipp pedalen (37) for å stoppe maskinen.7. For å stanse maskinen brått, trykk også ned bremsepedal (36). Slå av maskinen ved å vri tenningsnøkkelen (64) til ”O”, og ta den deretter ut.8. Aktiver parkeringsbremsen.9.

PARKERINGSBREMSE

Aktiver parkeringsbremsen ved å trykke ned pedalene (35) og (36) samtidig.1. Kople fra parkeringsbremsen ved å trykke og slippe opp tilhørende pedal (35).2.

ADVARSEL!

Før det utføres vedlikehold, reparasjon, rengjøring eller utskiftning, må parkeringsbremsen aktiveres. Aktiver parkeringsbremsen når du parkerer maskinen i en skråning eller i en bakke.

FEIING

Følg instruksjonene i avsnittet ”Klargjøre maskinen for bruk”.

Kjør maskinen til arbeidsområdet slik som vist i forrige avsnitt.1. Senk trakten riktig ved bruk av spaken (54) hvis trakten ikke allerede beﬁ nner seg nede.2. Senk og slå på hovedkosten med spaken (53).3.

FORSIKTIG!

Unngå å stanse over lengre tid med maskinen i samme stilling samtidig som kostene roterer: dette kan lage uønskede spor på gulvet.

MERK

Tømmeluken på trakten åpnes automatisk når hovedbørsten senkes og lukkes så snart hovedkosten løftes.

Trykk på den øvre delen av bryteren (66) for å slå på støvsugerviften og støvkontrollsystemet.4.

ADVARSEL!

Ved arbeid på våte gulv, slå av støvsugerviften og støvkontrollsystemet med bryteren (66) for å bevare støvﬁ lteret.

Slå på støvsugerviften og støvkontrollsystemet så snart maskinen går tilbake til et tørt gulv. Senk og slå på sidekostene (9) (15, utstyrt på SR 1601 MAXI) med spaken (52).5. Hvis utstyrt, slå på støvvernsystemet med bryteren (67, ekstrautstyr). Kjør maskinen fremover i en hurtig ganghastighet. Kjøre maskinen saktere når du skal feie opp store mengder smuss og skitt, 6. eller når hensynet til sikkerheten og andre forhold tilsier en lavere hastighet. Overlapp passeringene med 15 cm (5,9 in). For at maskinen skal virke ordentlig, må støvﬁ lteret være så rent som mulig. For å rengjøre støvﬁ lteret under feiing, slå på 7. ﬁ lterristeren ved å trykke på den nedre delen av bryteren (66), og slå deretter på støvsugerviften og støvkontrollsystemet ved å trykke på den øvre delen av bryteren (66). Gjenta denne operasjonen omtrent hvert 10. minutt i gjennomsnitt under arbeid (juster dette intervallet etter støvforholdene der det rengjøres).

MERK

Denne operasjonen kan også utføres når maskinen beveger seg.

FORSIKTIG!

Når støvﬁ lteret er tilstoppet og/eller trakten er full, kan ikke maskinen samle støv og avfall lenger.

Se etter bak maskinen en gang i blant, for å forsikre deg om at maskinen samler opp avfall og smuss. Skitt og smuss som 8. ligger igjen i banen bak maskinen vil som oftest være en indikasjon på at maskinen kjøres for fort, eller at hovedkosten må justeres, eller at trakten (47) er full. Trakten (47) skal tømmes etter hver arbeidsøkt og når den er full (se prosedyre i neste avsnitt).

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

TØMMING AV TRAKTEN

FARE!

Trakten må tømmes kun på ﬂ at overﬂ ate. Ikke løft trakten med maskinen i skråninger.

MERK

Den minste tillatte takhøyden som kreves for å løfte og tømme beholderen er 275 cm (108,2 in).

Løft hovedkosten med spaken (53).1.

Trykk på nedre del av bryteren (66) for å slå på ﬁ lterristeren, og fjern overﬂ ødig smuss fra støvﬁ lteret (12).2.

MERK

For best mulig ﬁ lterristerytelse skal ﬁ lterristeren alltid kjøres med trakten helt senket.

Kjør maskinen til det området som er utpekt til tømming av trakten, eller i nærheten av en større avfallsbeholder.3.

Løft trakten med spaken (54) til ønsket tømmehøyde.4.

MERK

Tømmedøren lukkes automatisk ved bruk av spaken (54) til å løfte trakten. Kontrollen på tømmedøren kan gjenvinnes med spaken (55) så snart trakten blir løftet, slik at den kan tømmes i den høyden som er nødvendig.

Kjør maskinen forover inntil beholderen er over tømmestedet, og sett på parkeringsbremsen.5.

Åpne tømmedøren med spaken (55), og tøm trakten.6.

MERK

Dersom beholderen ikke tømmes i en avfallsbeholder, anbefaler vi å holde beholderen lavt for å redusere støv i luften.

BRUKERHÅNDBOK

NORSK

ADVARSEL!

Før det utføres noe vedlikehold under eller i nærheten av løftet trakt, løft trakten helt med spaken (54), trekk håndtaket (39) bakover for å sørge for at sikkerhetsstøtten for trakten (5) er på plass. Sikkerhetsstøtten til trakten holder trakten i løftet stilling for å gjøre det mulig å foreta arbeider under trakten. Stol aldri på at maskinens hydrauliske system alene er tilstrekkelig for sikker støtte under den hevede trakten.

Trekk låsehåndtaket (39) bakover for å være sikker på at traktsikkerhetsstøtten (5) er på plass, og senk trakten lett med 7.

spaken (54) for å sikre den.

Kontroller døren på trakten og frontpakningen. Ved behov, bruk en børste til å fjerne smuss fra disse stedene.8.

Døren på trakten må tette godt til mot børstehuset for at maskinen skal virke riktig.

Gå tilbake til førerplassen. Deaktiver parkeringsbremsen.9.

Kjør maskinen bakover inntil beholderen går klar av tømmestedet.

Løft trakten med spaken (54), trekk låsehåndtaket (39) fremover inntil sikkerhetsstøtten (5) frakobles, og senk deretter trakten.10.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

ETTER BRUK AV MASKINEN

Trykk på den nedre delen av bryteren (66) for å slå på ﬁ lterristeren, rengjør traktens støvﬁ lter, og tøm trakten (se forrige 1. avsnitt). Løft hovedkosten med spaken (53).2. Sett alle kontroller i av-stillingen.3. Still motorhastighetsspaken (51) til tomgang, og la motoren gå på tomgang i 25 – 30 sekunder.4. (Kun for SR 1601 LPG3): Lukk sikkerhetsventilen på LPG-tanken (50), la deretter motoren gå inntil alt drivstoff kommer ut av slangene (deretter stoppes motoren). Slå av maskinen ved å vri tenningsnøkkelen (64) til ”O”, og ta den deretter ut.5. Aktiver parkeringsbremsen.6. Sjekk vedlikeholdsplanen, og utfør eventuelt vedlikehold som måtte være nødvendig før du setter bort maskinen.7. Oppbevar maskinen innendørs.8.

MERK

Maskinen kan rengjøres med en høytrykksspyler så lenge du ikke spruter direkte på eller inn i elektriske komponenter. Maskinen må alltid få tørke helt før hver bruk.

Rapporter alle defekter eller feilfunksjoner til et Nilﬁ sk servicesenter eller servicepersonale.

MASKINLAGRING

Hvis maskinen ikke skal brukes i løpet av de neste 30 dagene eller lenger, gjør følgende:

Kontroller at området der maskinen oppbevares er tørt og rent.1. Tøm vanntankene til støvkontrollsystemet (4), og rengjør vannﬁ lteret (30, ekstrautstyr).2. Kople fra den negative koplingen (-) på batteriet (3).3. Kontroller motoren (44) slik som beskrevet i den tilhørende håndboken.4.

FØRSTE TIDS BRUK

Etter første tids bruk (første 5 timer) er det nødvendig å gjennomføre følgende operasjoner:

Kontroller at tiltrekkingen er tilstrekkelig på festeinnretninger og tilkoplingsdeler.1. Kontroller de synlige delene for funksjon og lekkasje.2. Skift ut motoroljen (se vedlikeholdskapittelet).3.

VEDLIKEHOLD

Maskinens levetid og maks. driftssikkerhet ivaretas gjennom riktig, regelmessig vedlikehold. Følgende tabell gir det fastlagte vedlikeholdet. Intervallene som er satt opp kan variere etter bestemte arbeidsforhold som må deﬁ neres av den personen som har ansvar for vedlikeholdet. Alt regelmessig eller ekstra vedlikeholdsarbeid skal utføres av kvaliﬁ sert personale eller av et Nilﬁ sk servicesenter. Denne bruksanvisningen inneholder tabellen Tabell over fastlagt vedlikehold og beskriver kun de enkleste og mest vanlige vedlikeholdsprosedyrene. For andre vedlikeholdsarbeider enn de som ﬁ nnes i tabellen over fastlagt vedlikehold eller for ekstraordinært vedlikehold, se den ”Serviceanvisningen” som kan ses hos hvilket som helst servicesenter.

ADVARSEL!

For å utføre vedlikehold skal maskinen slås av, tenningsnøkkelen tas ut, parkeringsbremsen aktiveres og batteriene frakobles. Les nøye gjennom instruksene i kapittelet om sikkerhet før vedlikeholdsarbeid settes i gang.

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

TABELL FOR FASTLAGT VEDLIKEHOLD

MERK

Intervaller for vedlikehold er beregnet ut fra gjennomsnittlige driftsforhold. Merk at maskiner som brukes under særlig krevende forhold, kan trenge service oftere enn dette.

BRUKERHÅNDBOK

NORSK

Prosedyre Ved levering Daglig

Kontroll av motorkjølevæske Kontroll av motoroljenivå Kontroll av hydralikkoljenivå Parkeringsbremsekontroll Hoved- og sidekostrengjøring Skifte av motorolje (1) (1) Skifte av oljeﬁ lterelement (1) (1) Kontroll av V-belte (1) (1) Kontroll av motorkjølevæskekrets (1) Kontroll av batteri Kontroll og rengjøring (ekstrautstyr) av vannﬁ lter for

støvkontrollsystem Rengjøring av motorens luftﬁ lter (2) Rengjøring av motorradiator og oljekjøler Kostkontroll og justering Kontroller og rengjør traktstøvﬁ lteret ( metode ”A”) (2) Skjørtintegritet, høyde og funksjonskontroll Undersøke om traktpakningen fungerer Vedlikehold av motoren (1) - (3) Rattlager og hydraulikkstempelsmøring (1) Skifte av hydraulikktankens oljeﬁ lter (1) Skifte av hydraulikkpumpens oljeﬁ lter (1) Kontroller og rengjør traktstøvﬁ lteret ( metode ”B”) (2) Skifte av drivstofﬁ lter (1) Drivstoffmontering og tiltrekking av skruer (1) Kontroller og rengjør traktstøvﬁ lteret ( metode ”C”) (2) Skifte av ”ny ladning” hydraulikkoljeﬁ lter (1) Skifte av hydraulikktankoljeskifte (1) - (4)

Etter de

første 50

timene

Hver 30.

time

Hver 150.

time

Hver 300.

time

Hver

1.000. time

For tilhørende prosedyre, se serviceanvisningen.(1) Eller oftere i støvete områder.(2) Vedlikeholdsoperasjoner skal utføres av en autorisert KUBOTA-forhandler.(3) Skift hydraulikkolje første gang etter 500 timer, deretter hvert år.(4)

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

VEDLIKEHOLD AV HOVEDKOST

Hovedbørsten bør skiftes ut når busten er slitt ned til en lengde på 50 mm (2 in) for å få optimal effekt.

Skifte av hovedkosten

ADVARSEL!

Det anbefales å bruke vernehansker når kosten skiftes ut, da det kan ﬁ nnes skarpt avfall mellom børstene.

MERK

Koster med ulik hardhet er tilgjengelige. Denne prosedyren gjelder for alle typer børster.

Kjør maskinen på jevnt underlag.1. Aktiver parkeringsbremsen.2. Vri tenningsnøkkelen (64) og start maskinen.3. Senk hovedkosten med spaken (53).4. Vri startnøkkelen (64) til ”O” for å stoppe maskinen.5. Åpne det høyre panelet (18).6. Flytt til side høyre sideskjørt (A, ﬁ g. 2), og fest det med pinnen (B).7. Sving løpearmenheten (C) ut av hovedkostkjernen (D).8.

MERK

Løpearmen holdes på plass av høyre tilgangspanel (18).

Trekk hovedkosten (D) ut av huset, og fjern eventuelle tråder eller ledninger som har viklet seg rundt børsten og navene.9. Sett på plass hovedkosten, skyv den tilbake inn i huset. Forsikre deg om at tappene på hovedkostkjernen (D) går i inngrep 10. med pinnene (E) i hovedkostens drivnav (F) og av hovedkosten sitter helt på plass. Lukk og sving løpearmenheten (C) tilbake til kjernen av hovedkosten.11.

MERK

Forsikre deg om at tappene på løpearmen går i inngrep med sporene (G) (høyre side) i kjernen av hovedkosten.

Plasser høyre sideskjørt tilbake til posisjonen, og lukk høyre panel (18) inntil låsespaken blir aktiv.12.

Figur 2

P100321

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

Høydejustering av hovedkost

MERK

Koster med ulik hardhet er tilgjengelige. Denne prosedyren gjelder for alle typer børster.

Kjør maskinen på jevnt underlag.1. Aktiver parkeringsbremsen.2. Vri tenningsnøkkelen (64) og start maskinen.3. Senk hovedkosten ved bruk av spaken (53), la den gå i 1 minutt.4. Dermed vil børsten lage en blank stripe på gulvet. Etter 1 minutt løfter du hovedkosten frigjør du parkeringsbremsen og ﬂ ytter 5. maskinen slik at den polerte stripen er synlig. Inspiser den blanke stripen på gulvet. Hvis stripen er mindre enn 50 mm (2 in) eller mer enn 75 mm (3 in) bred, må 6. hovedkosten justeres. For å justere, åpne motordekselet (1) ved bruk av opplåsingsknappen (25), løsne knotten (A, ﬁ g. 3), og betjen 7. hovedkostjusteringen (B) ved å ta følgende i vurdering:

Når du vrir i klokkeretning, senkes hovedkosttrykket og sporet reduseres.•

Når du vrir i motsatt klokkeretning, økes sidekosttrykket og mønsteret økes.• Etter justering, lås justeringsinnretningen med knotten (A). Gjenta om nødvendig trinn 2-7 inntil den polerte stripen er mellom 50 og 75 mm (2 - 3 in) bred.8.

MERK

Hvis mønsteret ikke kan justeres skikkelig fordi kosttrykk skiller seg fra en ende til en annen, se justeringsprosedyren i servicehåndboken.

BRUKERHÅNDBOK

NORSK

Figur 3

P100322

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

VEDLIKEHOLD AV SIDEBØRSTENE

Justering av sidekost

MERK

Koster med ulik hardhet er tilgjengelige. Denne prosedyren gjelder for alle typer børster.

Kjør maskinen på jevnt underlag.1. Aktiver parkeringsbremsen.2. Vri tenningsnøkkelen (64) og start maskinen.3. Senk sidekosten ved bruk av spaken (52), la den gå i 1 minutt.4. Når den senkes, skal sidekostene (9) (15, utstyrt på SR 1601 MAXI) berøre gulvet til som i ﬁ gur (A og B, ﬁ g. 4).5. For å justere, løsne knotten (A, ﬁ g. 5) og betjen sidekostjusteringen (B) samtidig som du har hensyn til følgende:6.

Når du vrir i klokkeretning, senkes sidekosttrykket reduseres.• Når du vrir i motsatt klokkeretning, økes sidekosttrykket.•

Etter justering, lås justeringsinnretningen med knotten (A). Gjenta trinn 1-5 for å kontrollere riktig justering av sidekostehøyde.7. Når kosten er altfor utslitte, er det ikke lenger mulig å foreta justering; skift ut kosten ved å følge instruksene i neste avsnitt.8.

MERK

Sidekostene (9) (15, utstyrt på SR 1601 MAXI) skal skiftes ut når børstene er slitte til en lengde på 75 mm (3 in). Ved utskiftning av sidekostene, juster høyden.

P100323 P100324

Figur 4 Figur 5

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

Skifte av sidekost

ADVARSEL!

Det anbefales å bruke vernehansker når sidekosten skiftes ut, da det kan ﬁ nnes skarpt avfall mellom børstene.

Løft trakten inntil sidekosten er omtrent i brysthøyde.1. Frigjør fjæren for å fjerne monteringspinnen (A, ﬁ g. 6) og for å fjerne sidekosten (B) fra motorakselen.2. Monter den nye kosten på motorakselen, innrett hullet med monteringspinne og aktiver monteringspinnen (A).3.

BRUKERHÅNDBOK

NORSK

P100325

Figur 6

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

STØV FILTERVEDLIKEHOLD (PANELFILTER)

Beholderens støvﬁ lter må rengjøres med jevne mellomrom for å opprettholde effektiviteten til sugesystemet. Følg de anbefalte intervallene for service på ﬁ ltere for å oppnå lengst mulig levetid for ﬁ lteret.

ADVARSEL!

Bruk vernebriller når du skal rengjøre ﬁ lteret. – Pass på at du ikke punkterer ﬁ lteret. – Gjør rent ﬁ lteret på et sted med god ventilasjon. – Bruk støvmaske for å unngå at du puster inn støv. –

Kjør maskinen på jevnt gulv, aktiver parkeringsbremsen og still tenningsbryteren (64) til ”O”.1. Åpne låsene (6), løft traktdekselet (16) og sikre at støttestangen (17) er på plass.2. Inspiser støvﬁ lterets øvre del (12) for skade. Dersom det har samlet seg store mengder støv på toppen av ﬁ lteret, skyldes 3. dette som oftest et hull i ﬁ lteret eller en skadet ﬁ lterpakning. Skru løs ﬁ lterristerenhetens monteringsknotter (13). Løft ﬁ lterristerenheten (11) for å få tilgang til ﬁ lterpanelet.4. Løft støvﬁ lteret (12) og fjern det fra maskinen.5. Gjør rent ﬁ lteret ved å benytte en av metodene nedenfor:6.

Metode ”A”

Støvsug løst smuss og støv bort fra ﬁ lteret. Dunk deretter ﬁ lteret forsiktig mot en ﬂ at overﬂ ate (med den skitne siden vendt ned) for å fjerne løst smuss og støv.

MERK

Pass på at du ikke skader metalleppen som strekker seg forbi pakningen.

Metode ”B”

Støvsug løst smuss og støv bort fra ﬁ lteret. Blås deretter trykkluft (med maksimum trykk på 6 bar) inn på den rene siden av ﬁ lteret (i motsatt retning av luftstrømmen).

Metode ”C”

Støvsug løst smuss og støv bort fra ﬁ lteret. La deretter ﬁ lteret ligge i bløt i varmt vann i 15 minutter, før du skyller det under en strøm av rennende vann (med maksimum trykk på 2,5 bar). La ﬁ lteret tørke fullstendig før du setter det tilbake i maskinen.

MERK

For riktig tørking, legg ﬁ lteret horisontalt på to avstandsstykker for å la luften strømme under ﬁ lteret.

MERK

For bedre rengjøring er det mulig å vaske ﬁ lteret med vann og ikke-skummende vaskemidler. Dette gir bedre kvalitet på rengjøringen, selv om det reduserer levetiden på ﬁ lteret som må skiftes ut oftere. Bruk av feil rengjøringsmiddel kan ødelegge ﬁ lteret.

Montering av ﬁ lteret skjer i motsatt rekkefølge av demontering, og vær oppmerksom på følgende:7.

Monter ﬁ lteret med trådnettet oppover.• Hvis ﬁ lterpakningen er skadet eller mangler, må den skiftes ut.•

MERK

Fjern smuss fra støvplaten under ﬁ lteret før du bytter ﬁ lter. Kontroller at smusskjørtet bak på støvplaten beveger seg fritt.

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUKERHÅNDBOK

NORSK

VEDLIKEHOLD AV STØVFILTER (LUKKET LOMMEFILTER)

Det lukkede lommeﬁ lteret er prinsipielt vedlikeholdsfritt. Det eneste periodiske vedlikeholdet som kreves, er å kjøre ﬁ lterristeren daglig ved å trykke på den nedre delen av bryteren (66).

MERK

Filterristeren skal kun kjøres med trakten senket.

VEDLIKEHOLD AV SKJØRT

Innledende operasjoner

Tøm trakten slik som vist i det relevante avsnittet for å unngå at vekten på avfallet påvirker skjørthøydekontrollen.1. Kjør maskinen på jevnt og egnet underlag for å kontrollere skjørthøyden.2. Vri startnøkkelen (64) til ”O”.3. Aktiver parkeringsbremsen.4.

Skjørtkontroll

Åpne den høyre (18) og venstre døren (2).5. Fjern hovedkosten slik som beskrevet i tilhørende avsnitt.6. Kontroller front- og bakskjørt på hovedkostens hus, også. Skift ut eller juster skjørtet hvis det er skadet eller slitt så mye at 7. avstanden fra gulvet er mindre enn 6 mm (0,2 in) (se prosedyren i servicehåndboken).

RENGJØRING AV STØVKONTROLLSYSTEMETS VANNFILTER (EKSTRAUTSTYR)

Kjør maskinen på jevnt gulv, aktiver parkeringsbremsen og still tenningsbryteren (64) til ”O”.1. Koble fra hurtigkoblingen (A, ﬁ g. 7) fra tankslangene.2. Fjern det venstre panelet (2) for å nå vannﬁ lteret (30).3. Fjern transparent deksel (B) og pakningen (C), fjern deretter ﬁ ltersilen (D). Rengjør og monter dem på støtten (E).4.

MERK

Installer pakningen (C) og ﬁ ltersilen (D) i huset til dekselet og støtten (E).

Montering skjer i motsatt rekkefølge av demontering.5.

P100329

Figur 7

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

HYDRAULISK OLJE

ADVARSEL!

Ikke berør varme komponenter. La motoren og hydraulikksystemet kjøles ned.

Kjør maskinen på jevnt gulv, aktiver parkeringsbremsen og 1. still tenningsbryteren (64) til ”O”. Åpne motorens panser (1) ved å bruke 2. opplåsingstrykknappen (25). Fjern venstre sidedeksel (4) ved bruk av låsene, ved 3. behov fjern vannﬁ lterslangen (30, ekstrautstyr). Kontroller hydraulikkoljenivået ved hjelp av indikatoren på 4. tanken (19). Hydraulikkoljenivået skal være halvveis opp indikatoren. Hvis det er under dette nivået, skru løs pluggen (20) og tilfør AGIP Arnica 46 olje. Skift oljen hvis det oppstår betydelig forurensing som følge av en mekanisk feil (se prosedyren i servicehåndboken).

MOTOROLJE

ADVARSEL!

Ikke berør varme komponenter. La motoren kjøles ned.

Kjør maskinen på jevnt gulv, aktiver parkeringsbremsen og 1. still tenningsbryteren (64) til ”O”. Åpne motorens panser (1) ved å bruke 2. opplåsingstrykknappen (25). Kontroller motoroljenivået ved bruk av peilepinnen (A, ﬁ g. 3. 8-9-10) før hver bruk av maskinen. Ved behov, åpne pluggen (B, ﬁ g. 9-10) og fyll på. (Se prosedyren i relevant håndbok for motoren) Skift motoroljen etter de første 50 driftstimer, og deretter 4. etter hver 150. driftstime. Oljeﬁ lteret (C) skal skiftes ut med hvert oljeskift (se prosedyren i servicehåndboken). Etter lufttemperaturen, bruk oljetypen som indikeres nedenfor:

SR 1601 D3

MAX

MIN

P100329A

Figur 8

P100329D3

Figur 9

TEMPERATUROMRÅDE TYPE OLJE

Over 15°C (60°F) SAE 10W-30 Under 15°C (60°F) SAE 5W-30

SR1601LPG3-SR1601P3

P100329P3

Figur 10

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUKERHÅNDBOK

NORSK

RENGJØRING AV MOTORENS LUFTFILTER

Kjør maskinen på jevnt gulv, aktiver parkeringsbremsen og still tenningsbryteren (64) til ”O”.1. Åpne motorens panser (1) ved å bruke opplåsingstrykknappen (25).2. Kontroller serviceindikatoren for luftﬁ lteret (27) før hver start av maskinen.3.

MERK

Etter rengjøring eller bytte av luftﬁ lter på motoren, kan du tilbakestille serviceindikatoren ved å trykke inn enden på indikatoren.

ADVARSEL!

Ved service på luftﬁ lterelementene skal det utvises STOR forsiktighet for å unngå at støv og skitt trenger inn i motoren. Støv og skitt kan føre til store skader på motoren.

Åpne motoroljeﬁ lterets deksel (24), og fjern papirforﬁ lteret og det syntetiske ﬁ lteret.4. Rengjør motorens luftﬁ ltre og/eller utfør vedlikehold på motorens luftﬁ lterelement (24) slik som vist i motorens håndbok.5.

KJØLEVESKE TIL MOTOREN

ADVARSEL!

Ikke fjern radiatorlokket (23) mens motoren er varm.

Kjør maskinen på jevnt gulv, aktiver parkeringsbremsen og still tenningsbryteren (64) til ”O”.1. Åpne motorens panser (1) ved å bruke opplåsingstrykknappen (25).2. La motoren og motorkjølevæsken kjøle seg ned, åpne deretter radiatorlokket (23) med stor forsiktighet for å slippe ut trykket.3. Fjern radiatorlokket (23), og kontroller kjølevæsken.4. Hvis nivået er for lavt, må du etterfylle med en blanding av en del vann og en del alminnelig frostvæske for biler, slik som vist i motorens håndbok.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

KONTROLLERE/SKIFTE/TILBAKESTILLE SIKRING

Sikringskontroll

Kjør maskinen på jevnt underlag.1. Aktiver parkeringsbremsen.2. Vri tenningsnøkkelen (64) til ”O” og fjern den.3. På panelet (38) - kontroller for deaktivering av én av de følgende sikringene (ﬁ g. 11):4.

(A): F1 (30 A), støvsuging• (B): F2 (16 A), ﬁ lterrister• (C): F4 (30 A), tenningsnøkkel• (D): F5 (16 A), motortilbehør• (E): F3 (10 A), støvvernsystem (hvis utstyrt)• (F): F6 (10 A), arbeidslys (ekstrautstyr)• (G): F7, lyssystem (ekstrautstyr)• (H): F8, førerhusvifte (ekstrautstyr)•

Tilbakestill enhver deaktivert sikring når komponenten som forårsaket deaktiveringen har kjølt seg helt ned.

Kontrollere/skifte sikring

Kjør maskinen på jevnt underlag.1. Aktiver parkeringsbremsen.2. Vri tenningsnøkkelen (64) til ”O” og fjern den.3. Åpne motorens panser (1) ved å bruke opplåsingstrykknappen (25).4. I førerseteområdet, fjern dekslene og kontroller følgende sikringer (ﬁ g. 12-13) for integritet:5.

(I): F9 (50 A), forvarmingsglødeplugg (kun for SR 1601 D3)• (J): F10 (50 A), dynamo• (K): F11 (1 A), panserets innvendige lys (ekstrautstyr)•

Skift ut alle åpne sikringer. Installer dekselet. Lukk motorpanseret (1).6.

ABE

HDF

Figur 11

P100326

SR 1601 D3 - SR 1601 P3

Figur 12 Figur 13

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

SR 1601 LPG3

P100327 P100327LPG

BRUKERHÅNDBOK

NORSK

FEILSØKING

Problem Mulig årsak Løsning

Maskinen beveger seg ikke Batteriet er frakoplet Tilkople batteriet

Maskinen har gått tom for drivstoff Fyll Sikringene er utløst Tilbakestill alle utløste sikringer Parkeringsbremsen er aktivert Frakoble Opplåsingsskruen er ikke i riktig stilling Vri på riktig måte

Hovedkosten roterer ikke Hovedkosten er løftet Senk hovedkosten med spaken

Smuss og fremmedlegemer viklet rundt børstedrevet

Trakten senkes ikke fullstendig Senk trakten helt

Maskinen samler lite avfall/støv Støvsugersystemet er av Slå på støvsugersystemviften ved hjelp av bryteren

Støvﬁ lteret er tilstoppet Rengjør støvﬁ lteret Trakten er full Tøm trakten Skjørtene er ødelagte eller feiljustert Kontroller skjørtet for helhet og riktig justering (*) Hovekosthøyden er feil Juster hovedkosthøyden Sikringene er utløst Tilbakestill alle utløste sikringer

Sidekosten virker ikke Sidekosten er løftet Senk sidekosten med spaken

Smuss og fremmedlegemer viklet rundt børstedrevet

Trakten senkes ikke fullstendig Senk trakten helt Traktens tømmedør lukker seg ikke Tømmedøren er fastkjørt av avfall Fjern avfall og rengjør kantene på smusskammeret Filterristerens motor virker ikke Filterristermotorens kontakt er ikke riktig

Støvkontrollsystemet (ekstrautstyr) virker ikke

tilkoblet

Sikringen er utløst Tilbakestill den utløste sikringen

Bryteren er defekt Skift ut bryteren (*)

Dysene eller vannﬁ lteret er tilstoppet Rengjør

Pumpen er defekt Skift ut

Sikringen er utløst Tilbakestill den utløste sikringen

Fjern tilstopping

Tilkoble den på riktig måte

Denne operasjonen må utføres ved et Nilﬁ sk servicesenter.(*)

For ytterligere informasjon vennligst ta kontakt med et Nilﬁ sk servicesenter, der det er mulig å se i en servicehåndbok.

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

NORSK

BRUKERHÅNDBOK

SKROTING

Få maskinen skrotet av en kvaliﬁ sert demontør. Før skroting av maskinen, fjern og separer følgende materialer - de må kastes etter gjeldende lovverk:

Batterier – Polyester støvﬁ lter – Hoved- og sidekoster – Motorolje – Hydraulikksystemolje – Oljeﬁ lter til hydrauliske anlegget – Plastkomponenter – Elektriske og elektroniske komponenter (*) –

Hør med nærmeste Nilﬁ sk-senter, spesielt ved skrotingn av elektriske og elektroniske komponenter.(*)

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

BRUKSANVISNING

SVENSKA

INNEHÅLLSFÖRTECKNING

INTRODUKTION .............................................................................................................................................................. 2

SYFTE OCH INNEHÅLL I DENNA MANUAL................................................................................................................................... 2

HUR MANUALEN BÖR FÖRVARAS ............................................................................................................................................... 2

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE ................................................................................................................................... 2

IDENTIFIKATIONSDATA ................................................................................................................................................................. 2

ÖVRIGA REFERENSMANUALER .................................................................................................................................................. 3

RESERVDELAR OCH UNDERHÅLL .............................................................................................................................................. 3

FÖRÄNDRINGAR OCH FÖRBÄTTRINGAR ................................................................................................................................... 3

ANVÄNDARMÖJLIGHETER ........................................................................................................................................................... 3

PRAXIS ............................................................................................................................................................................................ 3

UPPACKNING/LEVERANS ............................................................................................................................................. 3

SÄKERHET ...................................................................................................................................................................... 4

SYMBOLER ..................................................................................................................................................................................... 4

ALLMÄNNA INSTRUKTIONER ....................................................................................................................................................... 4

BEHÅLLARENS SÄKERHETSSTÖD .............................................................................................................................................. 7

LYFTA MASKINEN MED DOMKRAFT ............................................................................................................................................ 7

MASKINTRANSPORT ..................................................................................................................................................................... 7

ATT FLYTTA/BOGSERA MASKINEN .............................................................................................................................................. 7

MASKINBESKRIVNING .................................................................................................................................................. 8

MASKINENS TERMINOLOGI.......................................................................................................................................................... 8

DRIFTSKONTROLLER ................................................................................................................................................................. 10

TILLBEHÖR/TILLVAL......................................................................................................................................................................11

TEKNISKA DATA ............................................................................................................................................................................11

KOPPLINGSSCHEMA ...................................................................................................................................................................12

SR 1601 LPG3 - P3 KOPPLINGSSCHEMA .................................................................................................................................. 14

HYDRAULISKT DIAGRAM ............................................................................................................................................................ 15

FÖRBEREDA MASKINEN FÖR DRIFT ........................................................................................................................ 16

KONTROLLISTA ATT FÖLJA FÖRE IGÅNGSÄTTNING ............................................................................................................... 16

HUVUDBORSTE ........................................................................................................................................................................... 16

BRÄNSLE ...................................................................................................................................................................................... 16

DIESEL OCH LPG-MOTOR (SR 1601 D3 / SR 1601 P3) ............................................................................................................. 16

LPG-MOTOR ................................................................................................................................................................................. 17

ATT ANVÄNDA MASKINEN .......................................................................................................................................... 17

INNAN MASKINEN STARTAS ....................................................................................................................................................... 17

ATT STARTA OCH STOPPA MASKINEN ...................................................................................................................................... 17

PARKERINGSBROMS .................................................................................................................................................................. 18

SOPA ............................................................................................................................................................................................. 18

TÖMNING AV BEHÅLLAREN ........................................................................................................................................................ 19

NÄR MASKINEN ANVÄNTS .......................................................................................................................................................... 20

MASKINFÖRVARING .................................................................................................................................................................... 20

FÖRSTA ANVÄNDNINGSTIDEN ................................................................................................................................................... 20

UNDERHÅLL ................................................................................................................................................................. 20

TABELL FÖR REGELBUNDET UNDERHÅLL ............................................................................................................................... 21

UNDERHÅLL - HUVUDBORSTE .................................................................................................................................................. 22

UNDERHÅLL - SIDOBORSTE ...................................................................................................................................................... 24

UNDERHÅLL AV DAMMFILTRET (PANELFILTER) ....................................................................................................................... 26

UNDERHÅLL AV DAMMFILTRET (STÄNGT FICKFILTER) .......................................................................................................... 27

UNDERHÅLL AV KLAFFARNA ...................................................................................................................................................... 27

RENGÖRING AV DAMMKONTROLLSYSTEMETS VATTENFILTER (TILLVAL) .......................................................................... 27

HYDRAULOLJA .............................................................................................................................................................................28

MOTOROLJA ................................................................................................................................................................................. 28

RENGÖRING AV MOTORLUFTFILTER ........................................................................................................................................ 29

MOTORNS KYLARVÄTSKA .......................................................................................................................................................... 29

KONTROLL/BYTE/ÅTERSTÄLLNING AV SÄKRING ....................................................................................................................30

FELSÖKNING ................................................................................................................................................................ 31

KASSERING .................................................................................................................................................................. 32

SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 B

SVENSKA

BRUKSANVISNING

INTRODUKTION

OBS!

Siffrorna inom parentes hänvisar till komponenter som visas i kapitlet Maskinbeskrivning.

SYFTE OCH INNEHÅLL I DENNA MANUAL

Syftet med denna manual är att ge användaren all nödvändig information för att denne skall kunna använda maskinen på ett säkert och autonomt sätt. Den innehåller information om tekniska egenskaper, säkerhet, användning, förvaring, underhåll, reservdelar och återvinning. Innan något arbete utförs med maskinen, måste användare och kvaliﬁ cerade tekniker läsa denna manual noggrant. Kontakta Nilﬁ sk om du har frågor som gäller tolkningen av instruktionerna och för ytterligare information.

MÅL

Denna manual är avsedd för användare och tekniker som är kvaliﬁ cerade att utföra maskinunderhåll. Användare får inte utföra underhåll som är förbehållet kvaliﬁ cerade tekniker. Nilﬁ sk är inte ansvarigt för skador som uppkommer i samband med överträdelse av denna restriktion.

HUR MANUALEN BÖR FÖRVARAS

Denna användarhandbok bör förvaras i närheten av maskinen, i ett lämpligt fack, långt från vätskor och andra ämnen som kan skada den.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Försäkran om överensstämmelse, som levereras med maskinen, intygar maskinen uppfyller gällande lagar.

OBS!

Två kopior av den ursprungliga EG-försäkran om överensstämmelse bifogas med maskindokumentationen.

IDENTIFIKATIONSDATA

Maskinmodell och serienummer ﬁ nns markerade på märkplåten (10) på ramen. Maskinens årsmodell ﬁ nns i försäkran om överensstämmelse och framgår även av de två första siffrorna i maskinens serienummer. Motormodell och serienummer ﬁ nns markerade på märkplåten (31). Denna information är bra att ha till hands när du behöver reservdelar till maskinen eller motorn. Använd nedanstående tabell för att skriva ner maskinens och motorns identiﬁ kationsdata för framtida bruk.

MASKINENS modell ..........................................................................

MASKINENS serienummer ...............................................................

MOTOR-modell .................................................................................

MOTORNS serienummer ..................................................................

33019216(3)2010-09 B SR 1601 D3 / LPG3 / P3

Nilfisk SR 1601 D3, SR 1601 LPG3, SR 1601 P3 User Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
