SWEEPER SR 1100S P

DEUTSCH BETRIEBSANLEITUNG

FRANÇAIS MANUEL D'UTILISATION

ENGLISH USER MANUAL

NEDERLANDS GEBRUIKSAANWIJZING

146 2559 000(2)2007-02 A

EC Machinery DirectivEC Machinery Dir

EC Low Voltage DireLow Voltage Dire

EC EMC Directive 8C EMC Directive 8

ɋɟɪɬɢɮɢɤɚɬ ɡɚ ɫɴɨɬɜɟɬɫɬɜɢɟ

OsvČdþení o shodČ Konformitätserklärung Overensstemmelsescerti¿ kat Declaración de conformidad Vastavusserti¿ kaat Déclaration de conformité Yhdenmukaisuustodistus Conformity certi¿ cate

ȆȚıĲȠʌȠȚȘĲȚțȩ ıȣȝȝȩȡĳȦıȘȢ

MegfelelĘsségi nyilatkozat Dichiarazione di conformità

Ɇɨɞɟɥ / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / ȂȠȞĲȑȜȠ / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Ɇɨɞɟɥɶ / Modell / Model / Model / Model :

Ɍɢɩ / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / ȉȪʌȠȢ / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Ɍɢɩ / Typ / Typ / Tip / Tip :

ɋɟɪɢɟɧ ɧɨɦɟɪ / Výrobní þíslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / ȈİȚȡȚĮțȩȢ ĮȡȚșȝȩȢ / Sorozatszám / Numero di serie / Serijos numeris / SƝrijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Număr de serie / ɋɟɪɢɣɧɵɣ ɧɨɦɟɪ / Serienummer / Výrobné þíslo / Serijska številka / Seri Numarası :

Ƚɨɞɢɧɚ ɧɚ ɩɪɨɢɡɜɨɞɫɬɜɨ / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / ǲĲȠȢ țĮĲĮıțİȣȒȢ / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabricaĠiei / Ƚɨɞ ɜɵɩɭɫɤɚ / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/ømal yılı :

SWEEPER

SR 1100S P

Atitikties deklaracija AtbilstƯbas deklarƗcija Konformitetsserti¿ sering Conformiteitsverklaring Declaração de conformidade Deklaracja zgodnoĞci Certi¿ cat de conformitate

Ɂɚɹɜɥɟɧɢɟ ɨ ɫɨɨɬɜɟɬɫɬɜɢɢ

Överensstämmelsecerti¿ kat Certi¿ kát súladu Certi¿ kat o ustreznosti Uyumluluk serti¿ kası

Ⱦɨɥɭɩɨɞɩɢɫɚɧɢɹɬ ɩɨɬɜɴɪɠɞɚɜɚ, ɱɟ ɝɨɪɟɫɩɨɦɟɧɚɬɢɹɬ ɦɨɞɟɥ ɟ ɩɪɨɢɡɜɟɞɟɧ ɜ ɫɴɨɬɜɟɬɫɬɜɢɟ ɫɴɫ ɫɥɟɞɧɢɬɟ ɞɢɪɟɤɬɢɜɢ ɢ ɫɬɚɧɞɚɪɬɢ.

Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími smČrnicemi a normami.

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.

Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder.

El abajo ¿ rmante certi¿ ca que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares.

Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega.

Je soussigné certi¿ e que les modèles ci- dessus sont fabriqués conformément aux directives et normes suivantes.

Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan.

The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards.

ȅ țȐĲȦșȚ ȣʌȠȖİȖȡĮȝȝȑȞȠȢ ʌȚıĲȠʌȠȚİȓ ȩĲȚ Ș ʌĮȡĮȖȦȖȒ ĲȠȣ ʌȡȠĮȞĮĳİȡșȑȞĲȠȢ ȝȠȞĲȑȜȠȣ ȖȓȞİĲĮȚ ıȪȝĳȦȞĮ ȝİ ĲȚȢ ĮțȩȜȠȣșİȢ ȠįȘȖȓİȢ țĮȚ ʌȡȩĲȣʌĮ.

Alulírottak igazoljuk, hogy a fent említett modellt a következĘ irányelvek és szabványok alapján hoztuk létre.

Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard.

Toliau pateiktu dokumentu patvirtinama, kad minơtas modelis yra pagamintas laikantis nurodytǐ direktyvǐ bei standartǐ.

Ar šo tiek apliecinƗts, ka augstƗkminƝtais modelis ir izgatavots atbilstoši šƗdƗm direktƯvƗm un standartiem.

Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder.

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards.

A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas.

NiĪej podpisany zaĞwiadcza, Īe wymieniony powyĪej model produkowany jest zgodnie z nastĊpującymi dyrektywami i normami.

Subsemnatul atest că modelul susmenĠionat este produs în conformitate cu următoarele directive úi standarde.

ɇɚɫɬɨɹɳɢɦ ɭɞɨɫɬɨɜɟɪɹɟɬɫɹ, ɱɬɨ ɦɚɲɢɧɚ ɜɵɲɟɭɤɚɡɚɧɧɨɣ ɦɨɞɟɥɢ ɢɡɝɨɬɨɜɥɟɧɚ ɜ ɫɨɨɬɜɟɬɫɬɜɢɢ ɫɨ ɫɥɟɞɭɸɳɢɦɢ ɞɢɪɟɤɬɢɜɚɦɢ ɢ ɫɬɚɧɞɚɪɬɚɦɢ.

Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder.

Dolu podpísaný osvedþuje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami.

Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi.

Aúa÷ıda ømzası olan kiúi, yukarıda bahsedilen model cihazın aúa÷ıda verilen direktiÀ ere ve standartlara uygunlukta imal edildi÷ini onaylar.

EC Machinery Directive 98/37/EC EN 12100-1, EN 12100-2, EN 294, EN 349 EC Low Voltage Directive 73/23/EEC EN 60335-1, EN 60335-2-72 EC EMC Directive 89/336/EEC EN 61000, EN 50366

Manufacturer: Nil¿ sk-Advance S.p.a.

Authorized signatory: Franco Mazzini, General Mgr

Date: Signature:

Address: Strada Comunale della Braglia, 18, 26862 GUARDAMIGLIO (LO) - ITALY

Tel: +39 (0)377 451124, Fax: +39 (0)377 51443

BETRIEBSANLEITUNG

DEUTSCH

INHALTSVERZEICHNIS

EINLEITUNG .................................................................................................................................................................... 2

ZIEL UND INHALT DER ANLEITUNG ............................................................................................................................................. 2

ADRESSATEN ................................................................................................................................................................................. 2

AUFBEWAHRUNG DER ANLEITUNG ............................................................................................................................................ 2

KONFORMITÄTSERKLÄRUNG ...................................................................................................................................................... 2

IDENTIFIZIERUNGSDATEN ........................................................................................................................................................... 2

ANDERE REFERENZANLEITUNGEN ............................................................................................................................................ 3

ERSATZTEILE UND WARTUNG ..................................................................................................................................................... 3

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN .......................................................................................................... 3

FUNKTIONSEIGENSCHAFTEN ..................................................................................................................................................... 3

VEREINBARUNGEN ....................................................................................................................................................................... 3

AUSPACKEN/AUSLIEFERUNG ...................................................................................................................................... 4

SICHERHEIT .................................................................................................................................................................... 4

BENUTZTE SYMBOLE .................................................................................................................................................................. 4

ALLGEMEINE HINWEISE ............................................................................................................................................................... 5

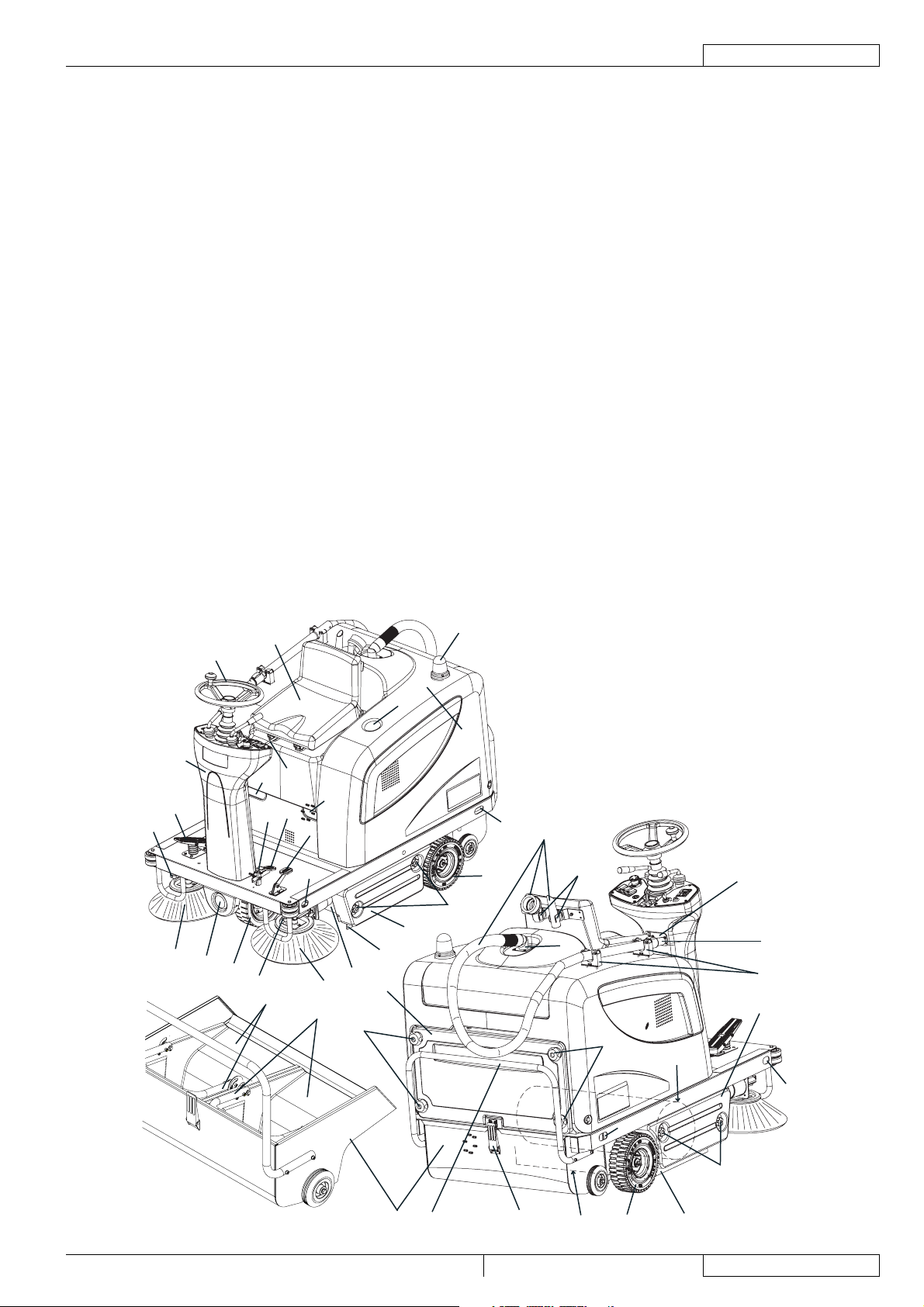

MASCHINENBESCHREIBUNG....................................................................................................................................... 7

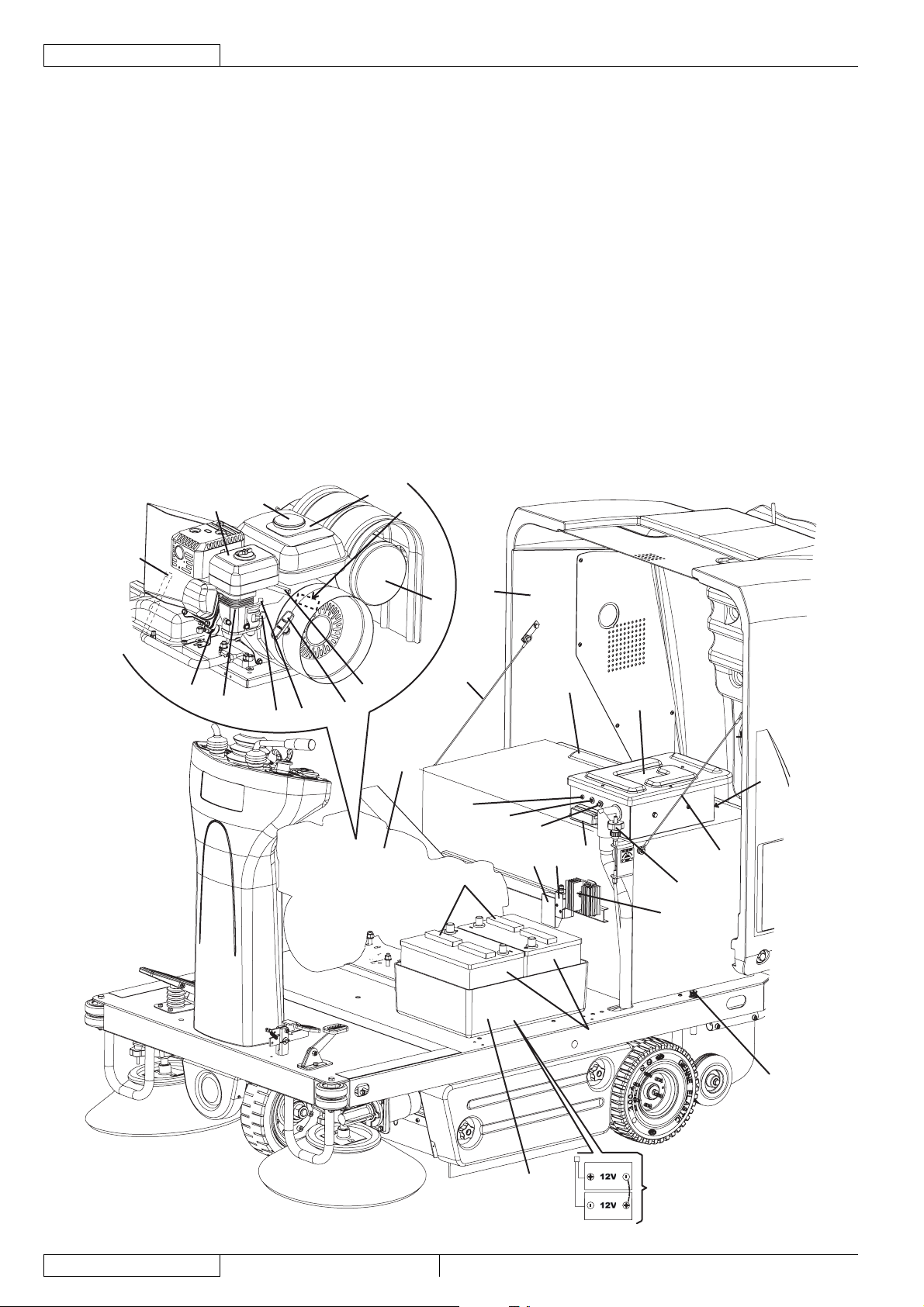

MASCHINENAUFBAU ..................................................................................................................................................................... 7

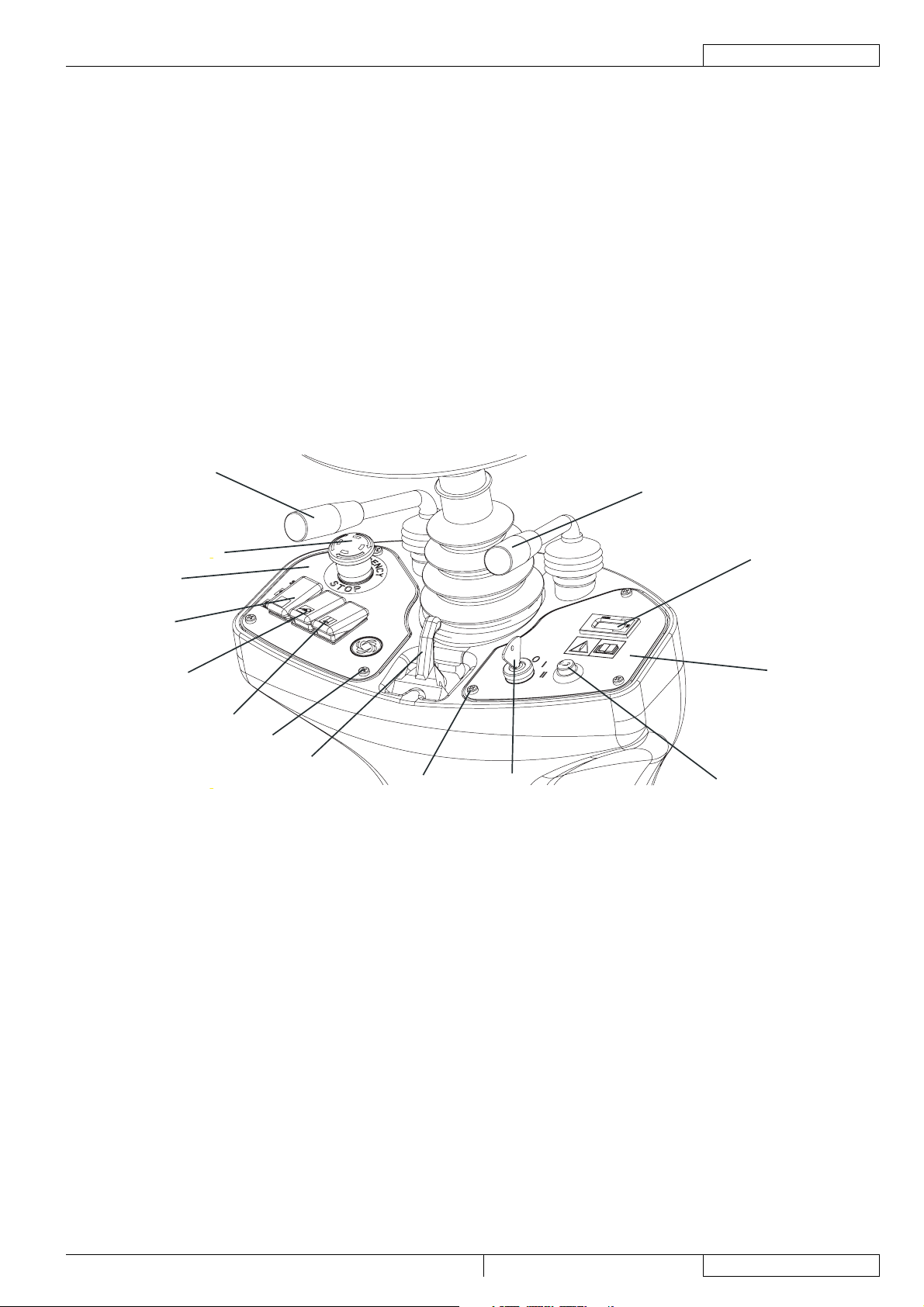

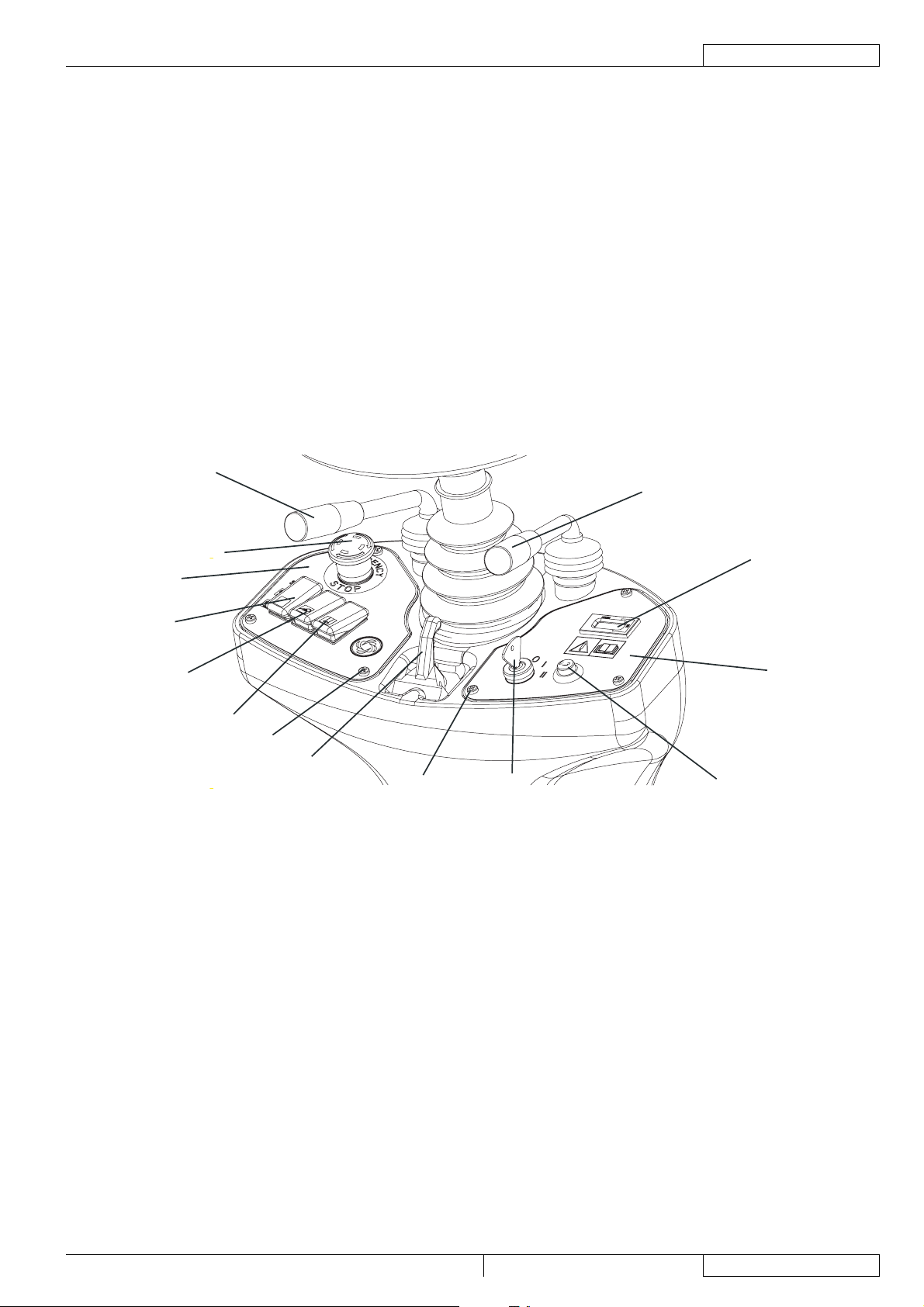

SCHALTTAFEL UND BEDIENELEMENTE...................................................................................................................................... 9

ZUBEHÖRE/OPTIONEN ................................................................................................................................................................. 9

TECHNISCHE DATEN ................................................................................................................................................................... 10

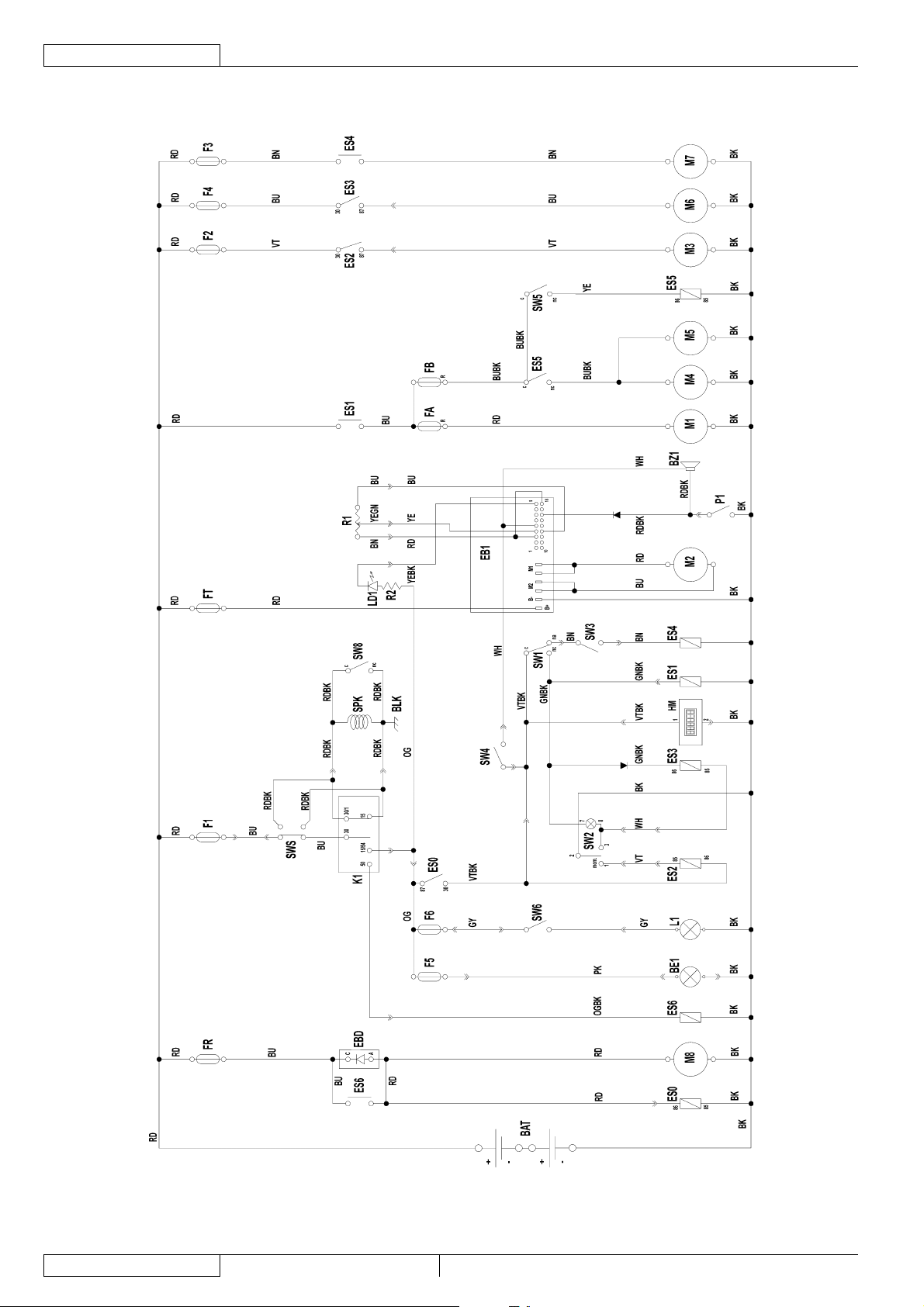

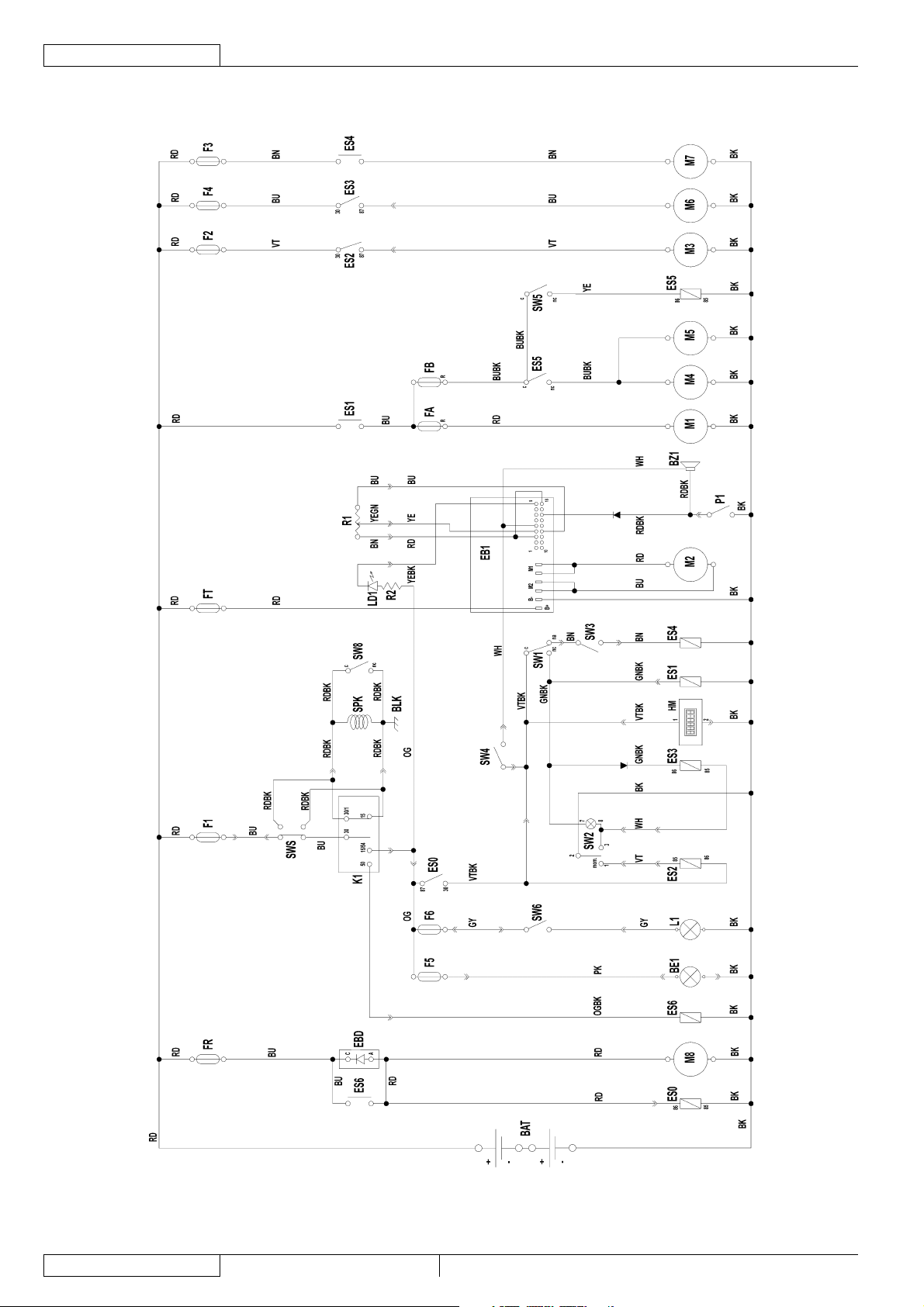

SCHALTPLAN.................................................................................................................................................................................11

BETRIEB ........................................................................................................................................................................ 13

PRÜFUNG/VORBEREITUNG DER BATTERIEN AN EINER NEUEN MASCHINE ...................................................................... 13

VOR DEM ANLASSEN DER MASCHINE ..................................................................................................................................... 14

MASCHINENANLASSEN UND -ABSTELLEN .............................................................................................................................. 14

MASCHINE IN BETRIEB ............................................................................................................................................................... 15

ENTLEERUNG DES ABFALLBEHÄLTERS ................................................................................................................................... 16

NACH DER MASCHINENBENUTZUNG ....................................................................................................................................... 16

SCHUB-/SCHLEPPBEWEGUNG DER MASCHINE ..................................................................................................................... 16

LANGE AUSSERDIENSTSTELLUNG DER MASCHINE .............................................................................................................. 16

ERSTE BEDIENUNGSZEIT .......................................................................................................................................................... 16

WARTUNG ..................................................................................................................................................................... 16

ÜBERSICHTSTABELLE DER PLANMÄSSIGEN WARTUNG ....................................................................................................... 17

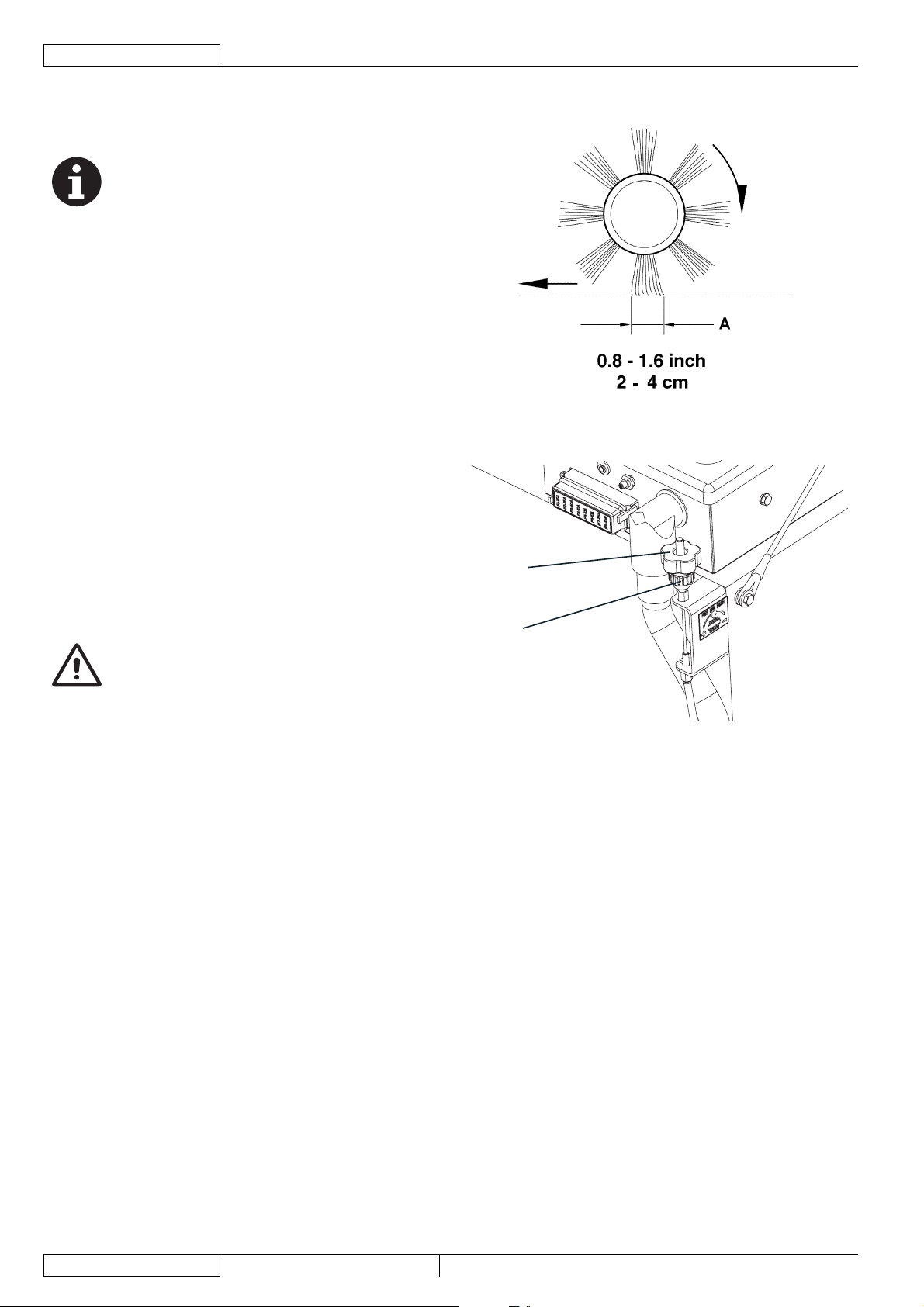

PRÜFUNG UND EINSTELLUNG DER HAUPTKEHRWALZENHÖHE ......................................................................................... 18

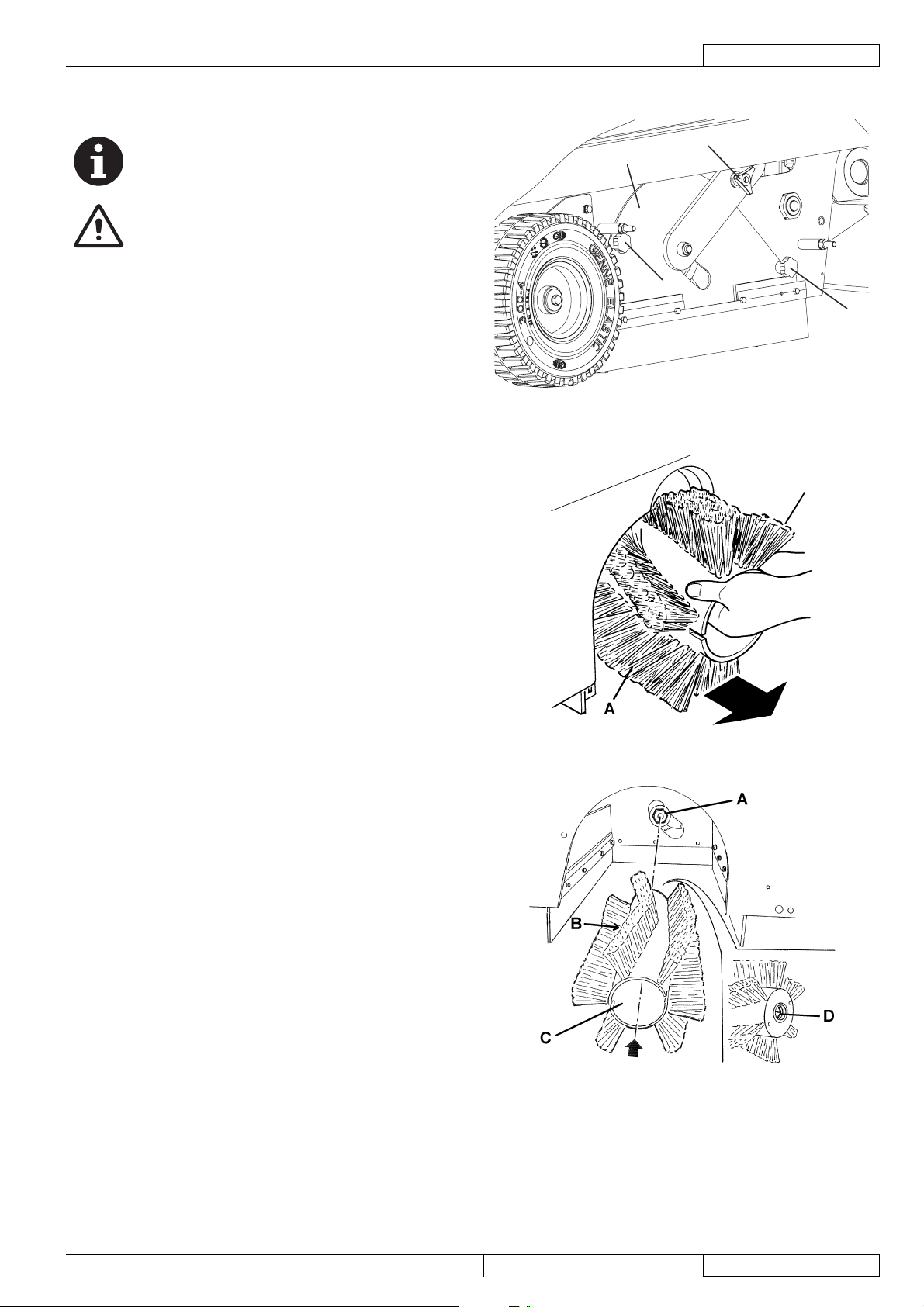

ERSETZEN DER HAUPTKEHRWALZE ........................................................................................................................................ 19

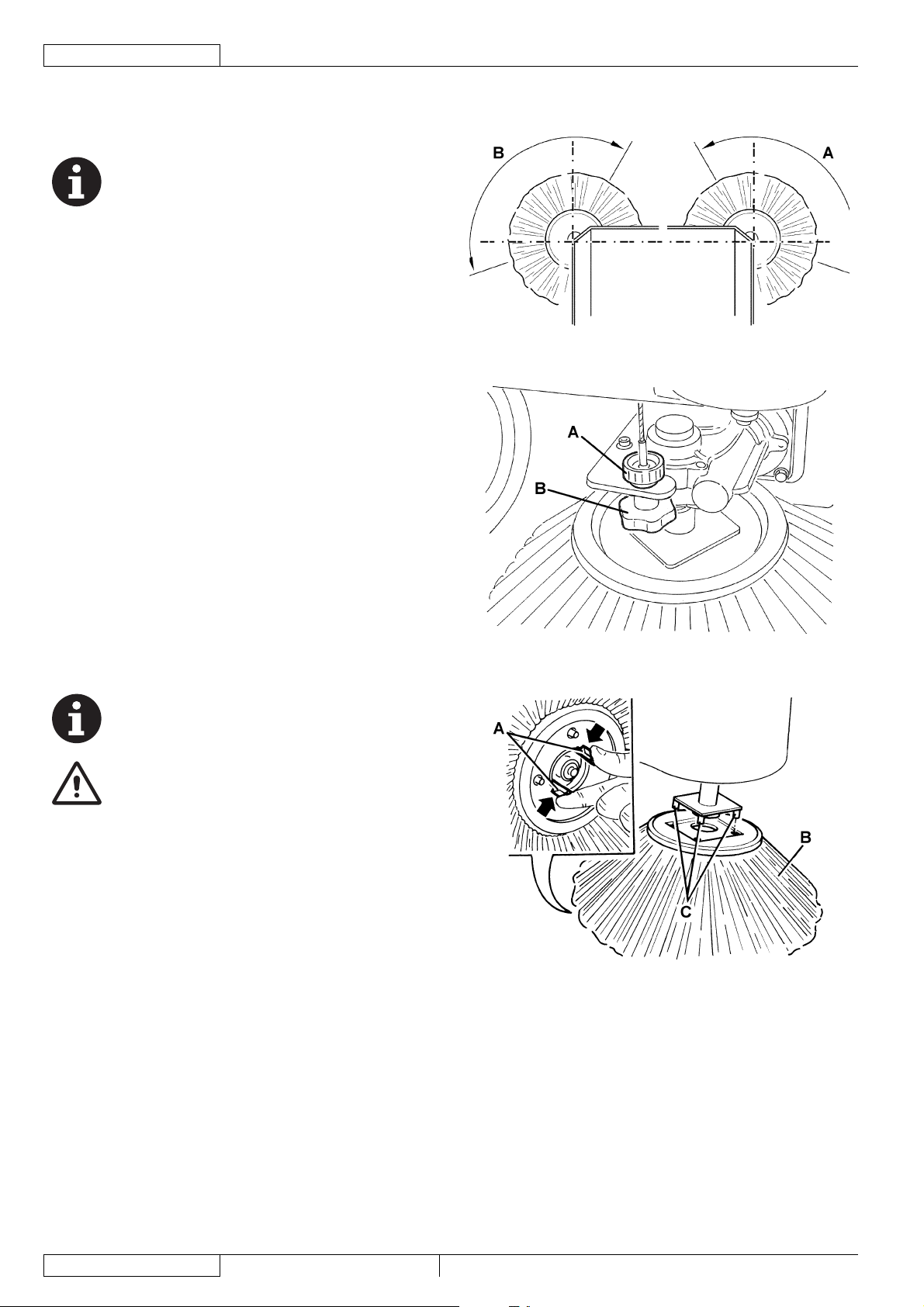

PRÜFUNG UND EINSTELLUNG DER SEITENBESENHÖHE ..................................................................................................... 20

ERSETZUNG DER SEITENBESEN .............................................................................................................................................. 20

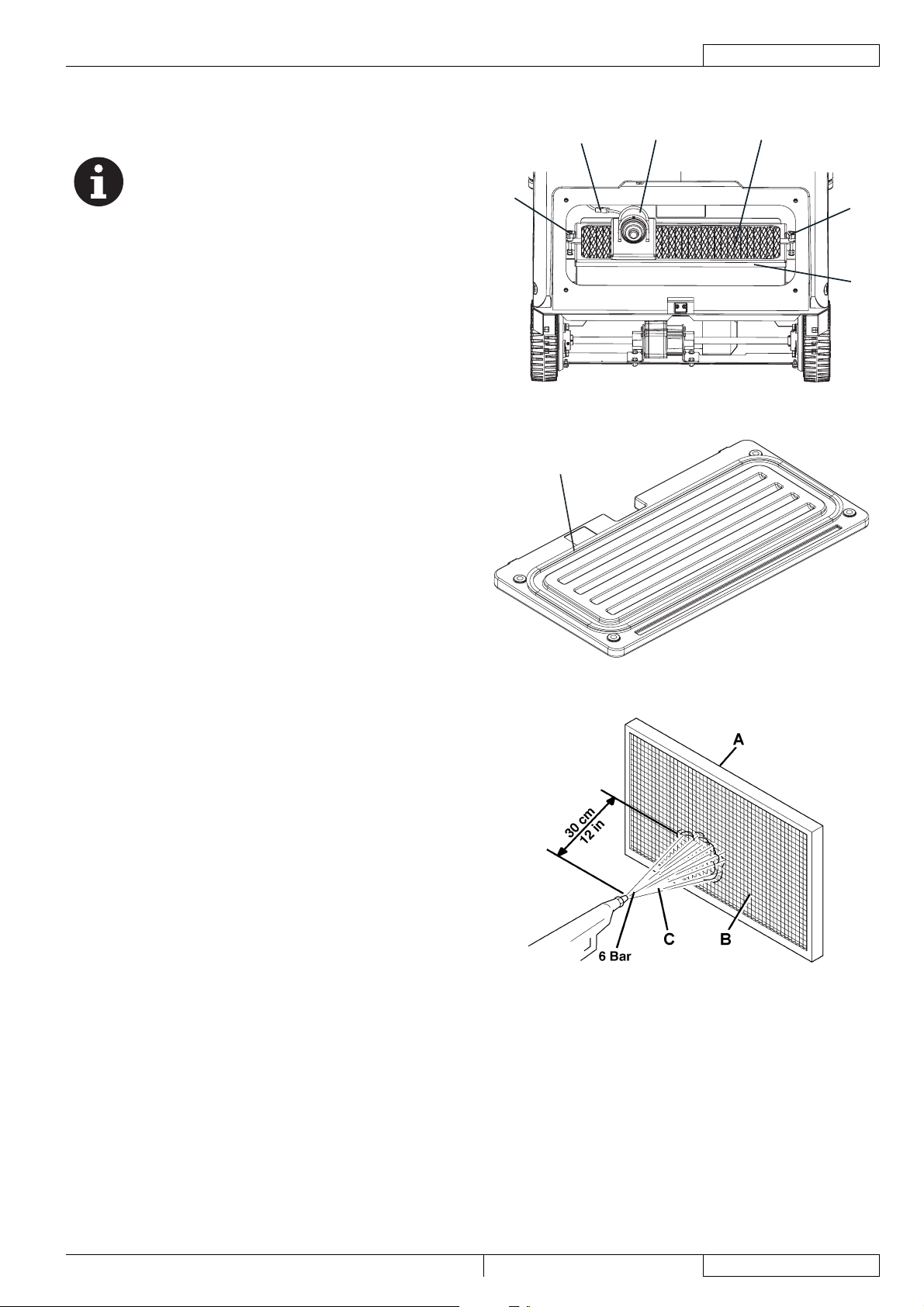

REINIGUNG UND VOLLSTÄNDIGKEITSPRÜFUNG DES STAUBFILTERS ................................................................................ 21

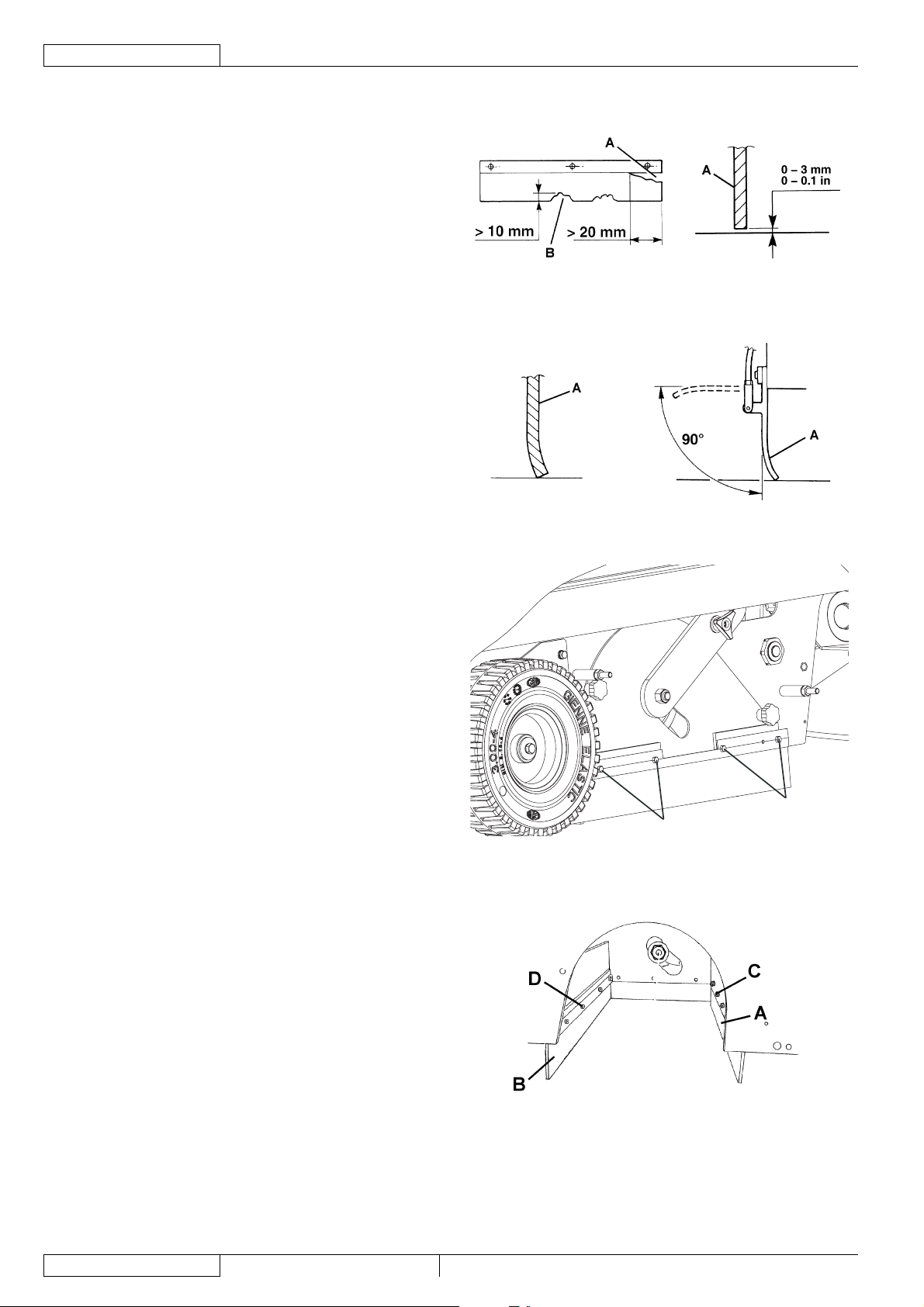

PRÜFUNG DER FLAPSHÖHE UND -FUNKTIONSFÄHIGKEIT ................................................................................................... 22

PRÜFUNG DER FUNKTIONSFÄHIGKEIT DER SICHERHEITSSCHALTER DER HAUBENÖFFNUNG ..................................... 23

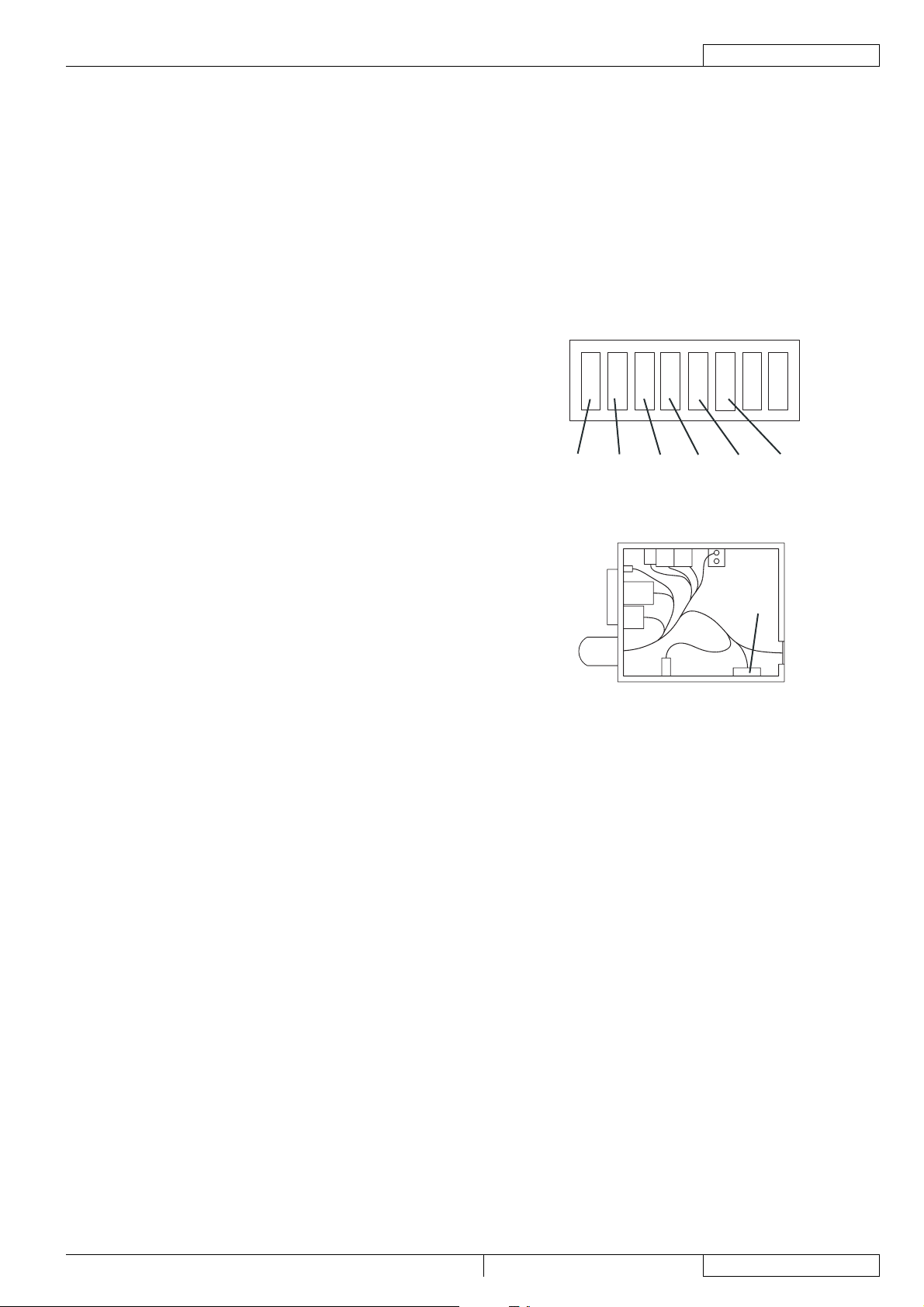

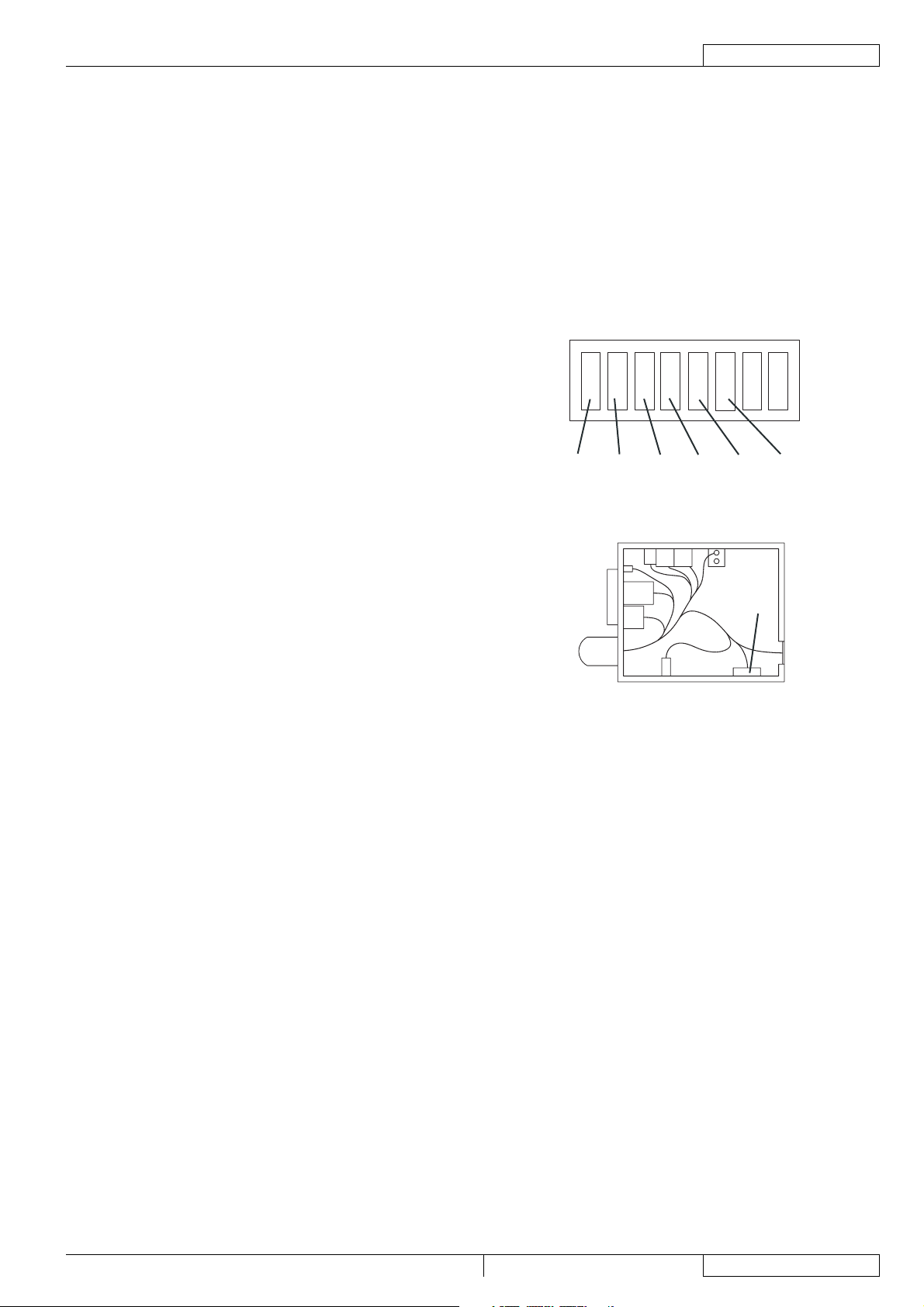

PRÜFUNG/ERSETZUNG/RÜCKSCHALTUNG DER SICHERUNGEN ......................................................................................... 23

FEHLERSUCHE............................................................................................................................................................. 24

VERSCHROTTUNG ....................................................................................................................................................... 24

SR 1100S P 146 2559 000(2)2007-02 A

DEUTSCH

BETRIEBSANLEITUNG

EINLEITUNG

HINWEIS

Die zwischen Klammern wiedergegebenen Nummern beziehen sich auf die Bestandteile dargestellt in dem Kapitel „Beschreibung der Maschine“.

ZIEL UND INHALT DER ANLEITUNG

Diese Anleitung liefert dem Bediener alle erforderlichen Auskünfte, sodass er die Maschine angemessen, selbstständig und gefahrlos verwenden kann. In dieser Anleitung sind Auskünfte über die technische Hinsicht, die Sicherheit, die Funktion, den Maschinenausfall, die Wartung, die Ersatzteile und die Verschrottung enthalten. Vor jedem Operationsdurchführen an der Maschine, dürfen Bediener und ausgebildete Techniker die in dieser Ausgabe enthaltenen Hinweise aufmerksam lesen. Für weitere Informationen über diese Hinweise Nilﬁ sk-Advance befragen.

ADRESSATEN

Diese Anleitung ist für Bediener und Techniker gedacht, die für die Maschinenwartung ausgebildet sind. Die Bediener dürfen keine für ausgebildete Techniker reservierten Operationen ausführen. Nilﬁ sk-Advance haftet nicht für Schäden, die durch Nichteinhaltung dieses Verbots verursacht werden.

AUFBEWAHRUNG DER ANLEITUNG

Die Betriebsanleitung soll an der Maschine in einem passenden Gehäuse aufbewahrt werden und besonders von Flüssigkeiten, die die Lesbarkeit verhindern können, geschützt werden.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklärung, die zusammen mit der Maschine geliefert wird, bestätigt die Konformität der Maschine hinsichtlich der geltenden Gesetzanordnungen.

HINWEIS

Die originale EG-Konformitätserklärung ist in zweifacher Ausfertigung in den der Maschine beigefügten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN

Die Seriennummer und das Maschinenmodell beﬁ nden sich auf dem Schild (37). Das Baujahr der Maschine ist in der Konformitätserklärung wiedergegeben, wie auch durch die ersten zwei Ziffern der Seriennummer der Maschine selbst angegeben. Die Seriennummer und das Modell des Benzinmotors beﬁ nden sich auf dem Schild (70). Diese Auskünfte braucht man bei der Bestellung von Ersatzteilen für die Maschine und den Benzinmotor. Bitte die Daten der Maschine und des Benzinmotors darunter aufschreiben.

Modell MASCHINE ............................................................................

Seriennummer MASCHINE ...............................................................

Modell MOTOR ..................................................................................

Seriennummer MOTOR .....................................................................

146 2559 000(2)2007-02 A SR 1100S P

BETRIEBSANLEITUNG

DEUTSCH

ANDERE REFERENZANLEITUNGEN

Die folgenden Anleitungen werden auch mit der Maschine geliefert:

Betriebsanleitung des Benzinmotors, die als integrierender Bestandteil dieser Anleitung zu betrachten ist.

–

Ersatzteilliste der Kehrmaschine

– Andere verfügbare Anleitungen:

Service-Anleitung (bei Nilﬁ sk-Advance Kundendiensten nachschlagbar)

–

ERSATZTEILE UND WARTUNG

Für jegliche betreffende Bedürfnisse über die Benutzung, die Wartung und die Reparatur, setzen Sie sich bitte mit dem Fachpersonal bzw. direkt mit den Nilﬁ sk-Advance Kundendiensten in Verbindung. Außerdem sollen originale Ersatz- und Zubehörteile verwendet werden. Unsere Nilﬁ sk-Advance Kundendienst steht Ihnen für technische Betreuung und Bestellung von Ersatzteile und Zubehöre zur Verfügung. Bitte das Modell und die Seriennummer Ihrer Maschine immer genau angeben.

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilﬁ sk-Advance bemüht sich um die ständige Verbesserung seiner Produkte. Wir behalten uns das Recht vor, alle von uns für nötig gehaltenen Änderungen und Verbesserungen vorzunehmen, ohne die Verpﬂ ichtung, die bereits verkauften Maschinen ebenfalls modiﬁ zieren zu dürfen. Jede Änderung und/oder Zusatz von Zubehören soll von Nilﬁ sk-Advance deutlich zugelassen und verwirklicht werden.

FUNKTIONSEIGENSCHAFTEN

Diese Kehrmaschine wurde zur Reinigung/Kehren von glatten und festen Böden und zum Aufsammeln von Staub und leichten Abfällen im Zivil- und Industriebereich, bei Funktionssicherheitsbedingungen von einem Fachbediener, entwickelt und aufgebaut.

VEREINBARUNGEN

Alle Bezüge auf vorwärts, rückwärts, vorn, hinten, rechts und links, die in dieser Anleitung gezeigt sind, beziehen sich auf den Bediener in Führstellung auf dem Fahrersitz (25).

SR 1100S P 146 2559 000(2)2007-02 A

DEUTSCH

BETRIEBSANLEITUNG

AUSPACKEN/AUSLIEFERUNG

Zum Auspacken der Maschine die auf der Verpackung gezeigten Anweisungen aufmerksam folgen. Bei Auslieferung der Maschine, aufmerksam prüfen dass die Verpackung und die Maschine beim Transport nicht beschädigt wurden. Wenn die Beschädigungen sichtlich sind, die Verpackung behalten, damit sie von der Transportﬁ rma, die sie abgeliefert hat, vorgeführt werden kann. Sich sofort mit der Transportﬁ rma in Verbindung setzen, um eine Schadenersatzforderung auszufüllen. Prüfen dass die Ausrüstung der Maschine der folgenden List entspricht:

Technische Unterlagen:

–

Betriebsanleitung der Kehrmaschine

• Betriebsanleitung des Benzinmotors

• Ersatzteilliste der Kehrmaschine

•

1 x Sicherung 70A

–

SICHERHEIT

Die unten gezeigten Symbole werden benutzt, um potentielle Gefahrbedingungen anzuzeigen. Diese Auskünfte immer aufmerksam lesen und die notwendige Vorsichtsmaßnahme nehmen, um Personen und Sachen zu schützen. Die Mitarbeit des Bedieners ist zur Unfallverhütung wesentlich. Kein Programm zur Unfallverhütung nützt etwas, wenn die Bereitschaft des Maschinenbedieners zur Mitarbeit fehlt. Die meisten Unfälle, die im Betrieb, am Arbeitsplatz oder beim Transport geschehen können, sind auf das Nichteinhalten von Grundvorsichtsmaßnahmen zurückzuführen. Ein aufmerksamer und vorsichtiger Bediener ist daher die beste Garantie für das Vermeiden von Unfällen und ist für die Wirksamkeit jedes Vorbeugeprogramms unverzichtbar.

BENUTZTE SYMBOLE

GEFAHR!

Es warnt dem Bediener vor einer möglicherweise tödlichen Gefahr.

ACHTUNG!

Es warnt vor einer potentiellen Gefahr von Personenunfall oder Sachenbeschädigung.

HINWEIS!

Es zeigt einen Hinweis über Schlüsselfunktionen bzw. nutzbare Funktionen. Widmen Sie Absätzen, die durch dieses Symbol gekennzeichnet sind, die höchste Aufmerksamkeit.

HINWEIS

Es zeigt einen Hinweis über Schlüsselfunktionen bzw. nutzbare Funktionen.

NACHSCHLAGEN

Es zeigt die Notwendigkeit vor dem Ausführen beliebiger Operationen die Betriebsanleitung nachzuschlagen.

146 2559 000(2)2007-02 A SR 1100S P

BETRIEBSANLEITUNG

ALLGEMEINE HINWEISE

Hier sind Hinweise und bestimmte Achtungen beschrieben, die über potentielle Gefahren von Maschinen- und Personenbeschädigungen unterrichten.

GEFAHR!

Vor dem Ausführen beliebiger Wartungs-/Reparaturarbeiten, den Zündschlüssel auf „0“ drehen und die

–

Batterien trennen. Diese Maschine darf nur von autorisiertem und angemessen ausgebildetem Fachpersonal verwendet

–

werden. Die Bedienung der Maschine durch Kinder und Behinderte ist strengstens verboten. Die Batterien weit von Funken, Flammen und rauchenden/glühenden Stoffen halten. Beim normalen Betrieb

–

treten Explosivgase aus. Alle Schmuckstücke ablegen, wenn man neben elektrischen Bauteilen arbeitet.

–

Unter der angehobenen Maschine ohne geeignete feste Sicherheitsstützen nicht arbeiten.

–

Sicherstellen, dass beim Arbeiten unter geöffneter Haube sie zufällig von sich selbst nicht schließen kann.

–

Die Verwendung dieser Maschine ist in Räumen, wo schädliche, gefährliche, brennbare und/oder explosive

–

Pulver, Flüssigkeiten oder Dämpfe vorhanden sind, verboten. Achtung, der Kraftstoff ist leicht brennbar.

–

Im Raum, wo das Tanken ausgeführt wird bzw. wo der Kraftstoff gelagert wird, nicht rauchen und keine

–

offene Flamme verwenden. Den Kraftstofftank nicht völlig einfüllen. Den Tank nicht völlig einfüllen, sondern mindestens 25 mm vom

–

Hals des Einfüllstutzens lassen, um dem Kraftstoff zu ermöglichen, sich auszudehnen. Nach der Betankung prüfen, ob der Tankdeckel fest aufgeschraubt ist.

–

Falls etwas Kraftstoff beim Tanken vergossen wird, vollständig reinigen und die Dämpfe vor dem

–

Motoranlassen verﬂ üchtigen lassen. Berührung der Haut mit dem Kraftstoff vermeiden und die Dämpfe nicht einatmen. Außerhalb der

–

Reichweite von Kindern aufbewahren. Den Motor nicht mehr als 20° neigen lassen; da der Betrieb bei übermäßigen Neigungen den

–

Kraftstoffaustritt verursachen kann. Keine Gegenstände auf dem Motor abstellen.

–

Vor dem Ausführen von Arbeiten am Motor, ihn abstellen. Um das zufällige Motoranlassen zu vermeiden,

–

den Zündkerzenstecker trennen. Bei eingebauten Bleibatterien (WET) die Maschine über 30° aus der Horizontalstellung nicht neigen

–

lassen, da der Austritt der hoch ätzenden Flüssigkeit aus den Batterien verursacht werden kann. Wenn die Maschine zur Wartung geneigt werden muss, die Batterien ausbauen.

DEUTSCH

ACHTUNG!

Kohlenmonoxid (CO) kann Gehirnschäden und Tod verursachen. Der Verbrennungsmotor dieser Maschine gibt Kohlenmonoxid ab. Abgasrauch nicht einatmen. Nur in geschlossenen Raum verwenden, wenn eine ausreichende Belüftung und ein Assistent vorhanden sind.

SR 1100S P 146 2559 000(2)2007-02 A

DEUTSCH

ACHTUNG!

Bevor Wartungs- und Reparaturarbeiten durchgeführt werden, alle entsprechenden Anweisungen

–

aufmerksam lesen. Die angemessenen Vorsichtsmaßnahmen treffen, damit sich Haare, Schmuckstücke und weite Kleiderteile

–

nicht in den sich bewegenden Maschinenteilen verfangen. Die Maschine unbewacht nicht lassen, ohne dass den Zündschlüssel aus dem Zündschalter herausgezogen

–

wird und sicherstellen, dass die Maschine nicht selbstbewegen kann. Die Maschine nicht auf höheren Gradientoberﬂ ächen als diese speziﬁ ziert benutzen.

–

Die Maschine nicht in ausgesprochen staubigen Räumen verwenden.

–

Die Maschine nicht mit direkten bzw. unter Druck stehenden Wasserstrahlen abspritzen und keine

–

korrodierenden Reinigungsmittel verwenden. Für den Maschinentyp zur allgemeinen Reinigung außer den Filtern keine Druckluft verwenden (siehe entsprechenden Abschnitt). Bei Verwendung dieser Maschine achten darauf, dass die Unverletzlichkeit anderer Personen, besonders

–

Kinder, geschützt wird. Keine Behälter mit Flüssigkeiten auf der Maschine abstellen.

–

Die Lagertemperatur der Maschine soll zwischen 0°C und +40°C liegen.

–

Die Benutzungstemperatur der Maschine soll zwischen 0°C und +40°C liegen.

–

Die Luftfeuchtigkeit soll zwischen 30% und 95% liegen.

–

Beim Betriebzustand und Stillstand die Maschine vor Sonne, Regen und schlechtem Wetter immer

–

schützen. Die Maschine als Transportmittel und Schlepp-/Schubmittel nicht verwenden.

–

Bei stehender Maschine die Bürsten nicht arbeiten lassen, sonst könnte der Fußboden beschädigt werden.

–

Bei einem Brand einen Pulverlöscher möglicherweise verwenden, sondern keiner Wasserlöscher.

–

Nicht gegen Regale und Baugerüste stoßen, vor allem ob es die Gefahr von herunterfallenden

–

Gegenständen entsteht. Die Fahrgeschwindigkeit an die jeweilige Bodenbeschaffenheit anpassen.

–

Die Maschine nicht auf höheren Rampen oder Neigungen als erlaubt benutzen.

–

Diese Maschine ist nicht gebilligt für die Benutzung auf Straßen oder öffentlichen Wege.

–

Die für die Maschine vorgesehenen Schutzvorrichtungen keinesfalls beschädigen.

–

Alle vorgesehenen Hinweise für die ordentliche Wartung sorgfältig befolgen.

–

Die befestigten Schildchen nicht entfernen bzw. verändern.

–

Beim störenden Funktionieren der Maschine, sicherstellen, dass das nicht von einer fehlenden Wartung

–

abhängt. Andernfalls das Fachpersonal bzw. den autorisierten Kundendienst benachrichtigen. Immer ORIGINALTEILE durch den Kundendienst oder den autorisierten Vertragshändler einsetzen lassen.

–

Um die Sicherheit und eine gute Leistung zu gewährleisten, ist die planmäßige Wartung, die in einem

–

bestimmten Kapitel dieser Anleitung vorgesehen ist, vom Fachpersonal bzw. autorisiertem Kundendienst durchzuführen. Die Maschine soll am Ende ihres Lebenszyklus nicht verlassen werden, da sie giftige bzw. schädliche Stoffe

–

(Batterien, Öle, Kunststoffe, usw.) enthält, für welche eine Entsorgung durch entsprechende Sammelzentren (siehe das Kapitel „Verschrottung“) gesetzlich vorgesehen ist. Bei Betriebsbedingungen, die anleitungsgemäß sind, entsteht wegen der Schwingungen keine Gefahr. Das

–

Schwingungsniveau der Maschine liegt unter 2,5 m/s2 (EN 1033-1995-08; EN 1032/A1-1998) Bevor Wartungs- und Reparaturarbeiten durchgeführt werden, alle entsprechenden Anweisungen

–

aufmerksam lesen. Beim Betrieb des Motors erwärmt der Auspufftopf; den erhitzten Auspufftopf nicht berühren, um schwere

–

Verbrennungen bzw. Brände zu vermeiden. Bei Betrieb des Motors mit unzureichendem Öl, kann er schwer beschädigt werden. Den Ölstand bei

–

abgestelltem Motor und mit der Maschine in Horizontalstellung prüfen. Den Motor nie ohne Luftﬁ lter laufen lassen, um ihn nicht zu beschädigen.

–

Die technischen Serviceeingriffe am Motor sollen bei einem autorisierten Vertragshändler ausgeführt

–

werden. Für den Motor nur originale Ersatzteile bzw. gleichwertige Teile verwenden. Ungleichwertige Ersatzteile

–

können den Motor schwer beschädigen.

BETRIEBSANLEITUNG

146 2559 000(2)2007-02 A SR 1100S P

MASCHINENBESCHREIBUNG

MASCHINENAUFBAU

Lenkrad

1. Vorwärts-/Rückwärtsgangpedal

2. Bremspedal

3. Feststellbremshebel

4. Das Bremspedal (3) treten, dann der Hebel (4) betätigen um die Bremse zur Feststellbremse umzuschalten. Flap-Pedal vorn

5. Handschuhfach

6. Haube

7. Antriebsräder hinten auf feststehender Achse

8. Vorderrad lenkbar

9. Seitenbesen rechts

10. Seitenbesen links (Option)

11. Hauptkehrwalze

12. Seitenﬂ ap links

13. Seitenﬂ ap rechts

14. Vorderﬂ ap

15. Hinterﬂ ap

16. Abfallbehälter (wenn voll, ihn entleeren)

17. Haltehaken Abfallbehälter

18. Griff Abfallbehälter

19. Klappe links (nur zur Wartungsarbeiten aufmachbar)

20.

BETRIEBSANLEITUNG

Klappenknöpfe

21. Klappe rechts (zum Ausbauen der Hauptkehrwalze)

22. Klappenknöpfe

23. Blinklicht (ständig funktionierend mit dem Zündschlüssel

24. auf „I“) (Option) Fahrersitz mit Sicherheitsmikroschalter

25. Zusatzöffnung für manuelles Ansaugsystem (Option)

26. Lenksäule (vorwärts und rückwärts einstellbar)

27. Arbeitslicht (Option)

28. Knopf für Höheneinstellung Seitenbesen rechts

29. Knopf für Höheneinstellung Seitenbesen links (Option)

30. Einstellhebel für Sitz-Längsregulierung

31. Deckel Ansaugﬁ ltergehäuse

32. Knöpfe Deckel

33. Manuelles Ansaugsystem (Option)

34. Befestiger manuelles Ansaugsystem

35. Innere Behälter mit Griff zum Abfallentleeren (Option)

36. Seriennummerschildchen/technische Daten/

37. Konformitätsmarkierung Griffe zur Öffnung Haube

38. Verankerungen zum Maschinenheben

39.

DEUTSCH

SR 1100S P 146 2559 000(2)2007-02 A

S311385

DEUTSCH

BETRIEBSANLEITUNG

MASCHINENAUFBAU (fortgesetzt)

Haube (geöffnet)

41. Haubenstützstange

42. Batterien

43. Anschlusspläne Batterien

44. Batterieverschlüsse

45. Flachsicherungskasten

46. Rückschaltbare Sicherung Hauptkehrwalzenmotor

47. Rückschaltbare Sicherung Seitenbesenmotoren

48. LED für Störmeldung Antriebsanlage

49. Bleibt die LED stehend aufgeleuchtet, ist die Antriebsanlage in Betrieb; blinkt die LED, ist die Antriebsanlage defekt. Kasten elektrische Teile

50. Elektronikkarte Antriebsanlage

51. Luftleitblech

52. Batteriebehälter

53. Manuelles Ansaugsystem (Option)

54. Knopf für Höheneinstellung Hauptkehrwalze

55.

Benzinmotor

56. Motoröleinfüll- und Motorölstandschraube

57. Motorölablassschraube

58. Motorluftﬁ lter

59. Kraftstofftank

60. Kraftstofftankdeckel

61. Dynamo-Anlasser

62. Sicherung Ladesystem

63. Fernschalter Motor

64. Diode

65. Gashebel (nicht verwenden!)

66. Hahn für Kraftstofföffnung/-Schließung (nicht verwenden!)

67. Lufthebel (Starter) (nicht verwenden!)

68. Anwurfseil für manuelles Motoranlassen (nicht

69. verwenden!) Modell und Seriennummer Benzinmotor

70. Mikroschalter Motorhaubenöffnung

71.

146 2559 000(2)2007-02 A SR 1100S P

S311386

BETRIEBSANLEITUNG

DEUTSCH

SCHALTTAFEL UND BEDIENELEMENTE

Schalttafel links

81. Zündschlüssel

82.

0-Stellung: Maschine ausgeschaltet und alle Funktionen ausgeschaltet

•

I-Stellung: Elektrische Anlage eingeschaltet (vor dem Anlassen des Benzinmotors)

• Motor laufend (nach dem Anlassen des Benzinmotors) Einschalten Blinklicht

II-Stellung: Einschalten Anlasser

• Betriebsstundenzähler

83. Hupenschalter

84. Schalter Ansauglüfter/Filterrüttler

85. Schalter zur Einschaltung Zusatzöffnung für manuelles Ansaugsystem (Option)

86. Arbeitslichtschalter (Option)

87. Notausschalter. Bei Notfälle, ihn drücken um alle Maschinenfunktionen auszuschalten. Um ihn auszuschalten, ihn in Richtung

88. des Pfeils, der sich am Schalter beﬁ ndet, drehen. Befestigungsschrauben Schalttafeln

89. Schalttafel rechts

90. Hebel zum Heben/Senken Seitenbesen links und rechts

91. Hebel zum Heben/Senken Hauptkehrwalze

92. Einstellhebel Lenkradstellung

93.

ZUBEHÖRE/OPTIONEN

Neben den Bauteilen, die mit der Standardausführung der Maschine geliefert werden, sind folgende Zubehöre/Optionen je nach der speziﬁ schen Verwendung der Maschine lieferbar:

Hauptkehrwalze und Seitenbesen mit härteren Borsten und weniger hart als die Standardborsten

–

Staubﬁ lter aus antistatischem Polyester und Polyester BIA C

–

Seitenbesen links

–

Manuelles Ansaugsystem

–

Arbeitslicht

–

Blinklicht

–

Flaps aus verschiedenen Stoffen

–

Bedienerschutzdach

–

Für weitere Auskünfte über die obengenannten Zubehöre/Optionen setzen Sie sich mit Ihrem Vertrauenshändler in Verbindung.

S311387

SR 1100S P 146 2559 000(2)2007-02 A

DEUTSCH

BETRIEBSANLEITUNG

TECHNISCHE DATEN

Allgemein Werte

Maschinenlänge 1.480 mm Kehrbreite (ohne Seitenbesen) 930 mm Max. Höhe (beim Lenkrad) 1.220 mm Arbeitsbreite (ohne Seitenbesen) 700 mm Arbeitsbreite (mit einem Seitenbesen) 980 mm Arbeitsbreite (mit zwei Seitenbesen) 1.260 mm Minimale Bodenfreiheit (außer Flaps) 55 mm Maße Hauptkehrwalze (Durchmesser x Länge) 300 mm x 700 mm Durchmesser Seitenbesen 420 mm Durchmesser lenkbares Rad vorn 250 mm Durchmesser Antriebsräder hinten 250 mm Gesamtgewicht in Fahrbedienung 320 kg Kapazität Abfallbehälter 70 Liter Hauptkehrwalzenmotor 500 W Seitenbesenmotoren 60 W Motor Antriebsanlage 600 W, 110 U/min Motor Ansauganlage 310 W Filterrüttlermotor 90 W, 6.000 U/min Dynamo-Anlasser 1.100 W Ausgestoßener Schalldruck-Stand (A Lpa) 78,3 dB(A) Niveau der auf die Bedienerarme übertragenen Schwingungen (*) Unter 2,5 m/s Niveau der auf den Bedienerkörper übertragenen Schwingungen (*) 0,6 m/s

(*) Bei normalen Arbeitsbedingungen auf eine ﬂ ache Asphaltoberﬂ äche.

Leistungen Werte

Höchstgeschwindigkeit (Vorwärtsgang) 6 km/h Höchstgeschwindigkeit (Rückwärtsgang) 3 km/h Maximale Steigfähigkeit 20% Min. Lenkradius 1.310 mm

Batterien Werte

Batteriespannung 24 V Standardbatterien Bleihaltig mit säurigem Elektrolyt (WET) Batteriekapazität 80 Ah C5, 12 V Max. Maße Batteriebehälter (Breite x Länge x Höhe) 280 x 375 x 385 mm

Staubansaugung und -Filterung Werte

Staubﬁ lter aus Papier von 5-10 m 4,3 m Unterdruck Hauptkehrwalzenraum 11 mm H2O

Benzinmotor (*) Werte

Marke HONDA Modell GX120 Hubraum 118 cc Max. Leistung 2,9 kW bei 3.600 U/min Motoreinstellung 2,3 kW bei 3.400 U/min Max. Drehmoment 0,75 kgm bei 2.500 U/min Kapazität Kraftstofftank 2,5 Liter Benzintyp Bleifrei für Kraftfahrzeuge

(*) Für andere Daten/Werte über Benzinmotor, siehe die entsprechende Anleitung.

146 2559 000(2)2007-02 A SR 1100S P

SCHALTPLAN

Legende

BAT Batterien BE1 Blinklicht (Option) BLK Motorrahmen

BZ1 Rückfahralarm/Hupe EBD Diode EB1 Elektronikkarte Antriebsanlage ES0 Motorsicherheitsrelais ES1 Hauptkehrwalzenrelais ES2 Filterrüttler-Relais ES3 Relais Ansauganlage ES4 Relais manuelles Ansaugsystem (Option) ES5 Seitenbesenrelais ES6 Relais Anlassen Benzinmotor

FA Rückschaltbare Sicherung Hauptkehrwalze FB Rückschaltbare Sicherung Seitenbesen FR Sicherung Ladesystem (70 A) FT Sicherung Antriebsanlage (70 A) F1 Hauptsicherung (Schlüsselkreis) (15 A) F2 Filterrüttlermotorsicherung (25 A) F3 Sicherung manuelles Ansaugsystem (40 A) (Option) F4 Sicherung Motor Ansauganlage (30 A) F5 Hupen- und Blinklichtsicherung (10 A) F6 Arbeitslichtsicherung (10 A) (Option)

HM Betriebsstundenzähler

K1 Zündschlüssel

LD1 LED Diagnose Elektronikkarte Antriebsanlage

L1 Arbeitslicht (Option) M1 Hauptkehrwalzenmotor M2 Motor Antriebsanlage M3 Filterrüttlermotor M4 Motor Seitenbesen rechts M5 Motor Seitenbesen links (Option) M6 Motor Ansauganlage M7 Motor manuelles Ansaugsystem (Option) M8 Dynamo-Anlasser

P1 Hupenschalter

R1 Potentiometer Fahrgeschwindigkeit (Pedal)

R2 Widerstand LED

SPK Einspritzsystem Motor SWS Notausschalter SW1 Mikroschalter Hauptkehrwalze SW2 Schalter Ansauganlage/Filterrüttler SW3 Schalter manuelles Ansaugsystem (Option) SW4 Sicherheitsmikroschalter im Fahrersitz SW5 Mikroschalter Seitenbesen SW6 Arbeitslichtschalter (Option) SW8 Mikroschalter Motorhaubenöffnung

BETRIEBSANLEITUNG

Farbencodes

BK Schwarz BU Hellblau BN Braun GN Grün GY Grau

OG Orange

PK Rosa

RD Rot

VT Violett

WH Weiß

YE Gelb

DEUTSCH

SR 1100S P 146 2559 000(2)2007-02 A

DEUTSCH

BETRIEBSANLEITUNG

SCHALTPLAN (fortgesetzt)

S311388

146 2559 000(2)2007-02 A SR 1100S P

BETRIEBSANLEITUNG

DEUTSCH

BETRIEB

ACHTUNG!

Auf bestimmten Bereichen der Maschine sind folgende Klebeschildchen geklebt:

GEFAHR

–

ACHTUNG

–

HINWEIS

–

NACHSCHLAGEN

–

Beim Lesen dieser Anleitung, soll der Bediener die Aufkleberbedeutung aufmerksam erfassen. Die Schildchen keinesfalls decken und bei Beschädigung sofort ersetzen.

PRÜFUNG/VORBEREITUNG DER BATTERIEN AN EINER NEUEN MASCHINE

Die Maschine braucht zwei 12-V-Bleibatterien, die nach dem Plan (44) angeschlossen sind. Die Maschine kann mit einer der folgenden Ausstattungen geliefert werden: a)

Batterien, die an der Maschine eingebaut und betriebsbereit sind

Batterien, die an der Maschine eingebaut sind, aber haben keinen Elektrolyt

Ohne Batterien

Anhand der Ausstattung folgendermaßen vorgehen.

Batterien, die an der Maschine eingebaut und betriebsbereit sind

Die Haube (7) der Maschine öffnen, dann prüfen, dass die Batterien mit der entsprechenden Klemmen an dem DynamoAnlasser angeschlossen sind.

Die Haube (7) schließen.

Die Maschine ist betriebsbereit. Falls beim Anlassen des Benzinmotors, sind die Batterien entladen, ist es notwendig sie mittels eines externen Ladegeräts zu laden.

Batterien, die an der Maschine eingebaut sind, aber haben keinen Elektrolyt

Die Haube (7) der Maschine öffnen.

Alle Batterieverschlüsse (45) entfernen.

ACHTUNG!

Die Schwefelsäure ist hoch ätzend, so ist mit höchster Vorsicht zu handhaben. Falls diese mit der Haut oder den Augen in Berührung kommt, reichlich mit Wasser spülen und einen Arzt aufsuchen. Die Batterien dürfen in einem gut belüfteten Raum gefüllt werden. Schutzhandschuhe verwenden.

Die Zellen der Batterien mit Schwefelsäure für Batterien (Konzentration von 1,27 bis 1,29 kg bei 25°C), nach den Anweisungen

3. einfüllen, die in der Betriebsanleitung der Batterien erklärt sind. Die richtige Menge von saurer Lösung ist in der Betriebsanleitung der Batterien geschrieben. Die Batterien ruhen lassen und die Zellen mit der Schwefelsäure-Lösung nach den Anweisungen nachfüllen, die in der

4. Betriebsanleitung der Batterien erklärt sind. Die Batterien mittels eines externen Ladegeräts laden.

Ohne Batterien

Geeignete Batterien kaufen [siehe Kapitel „Technische Daten“ und den Plan (44)].

1. Zur Auswahl und Montage der Batterien setzen Sie sich bitte mit Batterie-Händler in Verbindung. Die Batterien einbauen.

2. Die Batterien mittels eines externen Ladegeräts laden.

SR 1100S P 146 2559 000(2)2007-02 A

DEUTSCH

BETRIEBSANLEITUNG

VOR DEM ANLASSEN DER MASCHINE

HINWEIS!

Sicherstellen, dass die Maschine keine geöffneten Klappen/Hauben hat und sie in der normalen Betriebsbedingungen ist. Sicherstellen, dass den Abfallbehälter (17) richtig geschlossen ist. Bei noch nicht verwendeter Maschine nach dem Transport, prüfen, dass alle Blöcke und Verriegelungsvorrichtungen, die zum Transport verwendet wurden, entfernt werden.

Falls nötig, die Haube (7) öffnen, den Deckel (61) aufschrauben und das Tanken ausführen; dann die Haube (7) wieder

1. schließen.

HINWEIS!

Den Kraftstofftank nicht völlig einfüllen. Den Tank nicht völlig einfüllen, sondern mindestens 25 mm vom Hals des Einfüllstutzens lassen, um dem Kraftstoff zu ermöglichen, sich auszudehnen.

Wenn vorgesehen, die Wartungsarbeiten der planmäßige Wartung durchführen (siehe den entsprechenden Abschnitt).

MASCHINENANLASSEN UND -ABSTELLEN

Maschinenanlassen

Sich auf den Fahrersitz (25) setzen.

1. Falls nötig, die gewünschte Sitzstellung mittels des Hebels (31) einstellen.

2. Falls notwendig, die Vorwärts- und Rückwärtsneigung der Lenksäule (1) in die gewünschte Fahrstellung mittels des Hebels (93) einstellen.

HINWEIS!

Vor dem Anlassen des Benzinmotors, den Starterhebel nicht schließen, sondern ihn immer geöffnet lassen: Das für diese Maschine verwendete Zündsystem braucht keinen Starter nicht.

HINWEIS!

Den Benzinmotor mittels des entsprechenden Anwurfseils nicht anlassen: Der Motor verfügt über elektrisches Anlassen durch Anlasser.

Den Zündschlüssel (82) erst auf „I“, dann auf „II“ drehen und den Benzinmotor anlassen. Kurz nach dem Anlassen den

3. Zündschlüssel loslassen, der auf „I“ wieder drehen wird.

HINWEIS!

Beim Motoranlassen durch den Zündschlüssel (82), das Pedal (2) nicht treten.

HINWEIS!

Nach dem Anlassen bleibt der Motor nicht auf der Mindestdrehzahl, sondern erreicht sofort die Solldrehzahl. Der Gashebel ist vom Hersteller geeicht: ihn muss nicht beschädigt bzw. zum Ändern der Motordrehzahl verwendet werden!

HINWEIS!

Bei geöffneter Haube (7) kann den Motor nicht angelassen werden. Ein Sicherheitssystem verhindert das Anlassen.

Den Motor für einige Minuten anhand der Umgebungstemperatur erwärmen lassen.

4. Die Feststellbremse durch Treten und Freilassen des Pedals (3) lösen.

5. Die Arbeitsstelle erreichen durch Anlassen der Maschine mit den Händen am Lenkrad und Treten des Pedals (2) an der

6. Vorderseite für Vorwärtsgang und an der Hinterseite für Rückwärtsgang. Die Fahrgeschwindigkeit kann von Null bis zum Höchstwert, je nach der Stärke des Drucks aufs Pedal (2), eingestellt werden.

HINWEIS

Der Sitz (25) verfügt über einen Sicherheitssensor, der die Bewegung der Maschine mittels des Pedals (2) nur bei Bediener auf dem Sitz ermöglicht.

146 2559 000(2)2007-02 A SR 1100S P

BETRIEBSANLEITUNG

Die Hauptkehrwalze mittels des Hebels (92) senken, so dass sie zu drehen beginnen wird.

7. Die Ansauganlage durch rückwärts Drücken des Schalters (85) einschalten.

HINWEIS

Die Ansauganlage kann nur bei gesenkter Hauptkehrwalze eingeschaltet werden.

Die Seitenbesen (10 und 11) mittels des Hebels (91) senken.

HINWEIS

Es ist möglich, die Seitenbesen (10 und 11) zu senken und zu heben auch wenn die Maschine in Bewegung ist. Wenn die Seitenbesen und die Hauptkehrwalze gehoben sind, drehen die Seitenbesen nicht.

10.

Das Kehren durch Betätigung des Lenkrads (1) und Drücken des Pedals (2) zum Vorwärtsfahren anfangen.

DEUTSCH

Maschinenabstellen

11.

Um die Maschine anzuhalten, das Pedal (2) freilassen. Um die Maschine schnell anzuhalten, auch das Bremspedal (3) treten. Um die Maschine im Notfall sofort anzuhalten, den Notausschalter (88) drücken. Um den Notausschalter (88) auszuschalten, ihn in Richtung des Pfeils, der sich am Schalter beﬁ ndet, drehen.

12.

Die Seitenbesen (10 und 11) mittels des Hebels (91) heben.

13.

Die Ansauganlage durch Stellen des Schalters (85) in der Mitte ausschalten.

14.

Die Hauptkehrwalze (12) mittels des Hebels (92) heben.

15.

Um die Maschine anzuhalten, den Zündschlüssel (82) auf „0“ drehen.

16.

Die Feststellbremse durch Treten des Pedals (3) und Einrasten des Hebels (4) betätigen.

MASCHINE IN BETRIEB

ACHTUNG!

Die Maschine mit besonderen Aufmerksamkeit bei höher Geschwindigkeit verwenden, denn plötzliche Lenkmanöver können Instabilitätsbedingungen wegen des Maschinentyps, der Verwendung von drei Rädern und der Gewichtsverteilung an die Räder verursachen. Vor dem Durchführen beliebiges Lenkmanövers, immer die Geschwindigkeit reduzieren.

Die Bürsten nicht bei stehender Maschine arbeiten lassen: Der Fußboden könnte beschädigt werden.

Zum Aufsammeln von leichten und voluminösen Abfällen, den Vorderﬂ ap durch Treten des Pedals (5) heben; berücksichtigen, dass die Saugfähigkeit der Maschine während des Hebens des vorderen Flaps sinkt.

HINWEIS!

Wenn auf nassem Boden gearbeitet wird, soll die Ansauganlage durch Betätigen des Hebels (85) ausgeschaltet werden, um den Staubﬁ lter zu schützen.

Für eine efﬁ ziente Kehrleistung soll der Staubﬁ lter so sauber sein wie möglich. Um den Staubﬁ lter während des Kehrens zu saubern, den Filterrüttler beim vorwärts Drücken des Schalters (85) für einige Sekunden betätigen. Bei diesem Vorgang wird der Ansauglüfter automatisch ausgeschaltet. Am Ende der Filterreinigung, den Schalter (85) rückwärts drücken, um die Ansauganlage wieder einzuschalten; dann das Kehren fortsetzen. Beim Kehren, diesen Vorgang ungefähr alle 10 Minuten (abhängig von der Staubkonzentration im Arbeitsbereich) wiederholen.

HINWEIS

Wenn der Staubﬁ lter verstopft ist und/oder der Abfallbehälter voll ist, gelingt es der Maschine nicht, Staub und Abfälle aufzusammeln.

Am Ende der Arbeit und jedesmal, wenn der Abfallbehälter (17) voll ist, soll der Abfallbehälter entleert werden (für den entsprechenden Vorgang, siehe den folgenden Abschnitt).

SR 1100S P 146 2559 000(2)2007-02 A

DEUTSCH

BETRIEBSANLEITUNG

ENTLEERUNG DES ABFALLBEHÄLTERS

Die Maschine anhalten durch Loslassen des Vorwärts-/Rückwärtsgangpedals.

1. Den Zündschlüssel (2) auf „0“ drehen.

2. Die Feststellbremse durch Treten des Pedals (3) und Einrasten des Hebels (4) betätigen.

3. Den Haken (18) durch Ziehen des unteren Endes trennen.

4. Den Abfallbehälter (17) mittels des Griffes (19) und durch Auslösen aus den inneren Führungen ausbauen.

5. Die Abfälle in den dazubestimmten Behälter entleeren. Im Abfallbehälter beﬁ nden sich zwei Behälter (Option) mit Griff (36), um die Abfallentleerung zu vereinfachen. Falls vorhanden, die Behälter mit Griff (36) wieder einsetzen.

6. Den Abfallbehälter (17) durch Einrasten an die inneren Führungen einsetzen, dann mittels des Hakens (18) ihn befestigen.

7. Die Maschine ist wieder kehrenbereit.

NACH DER MASCHINENBENUTZUNG

Am Arbeitsende, bevor man aus der Maschine aussteigt, die folgenden Operationen durchführen.

Die Seitenbesen mittels des Hebels (91) heben.

1. Die Hauptkehrwalze mittels des Hebels (92) heben.

2. Den Filterrüttler mittels des Schalters (85) betätigen.

3. Den Abfallbehälter (17) entleeren (siehe Vorgang im vorhergehenden Abschnitt).

4. Den Zündschlüssel (82) herausziehen.

5. Die Feststellbremse durch Treten des Pedals (3) und Einrasten des Hebels (4) betätigen.

SCHUB-/SCHLEPPBEWEGUNG DER MASCHINE

Um die Schub-/Schleppbewegung der ausgeschalteten Maschine zu erlauben, ist keine besondere Vorbereitung erforderlich.

LANGE AUSSERDIENSTSTELLUNG DER MASCHINE

Wird es vorgesehen, die Maschine für mehr als 30 Tage nicht zu verwenden, folgendermaßen vorgehen:

Prüfen, dass der Lagerraum der Maschine trocken und sauber ist.

1. Die Minusklemme der Batterien (43) trennen.

2. Den Benzinmotor, wie von der entsprechenden Anleitung vorgesehen, pﬂ egen.

ERSTE BEDIENUNGSZEIT

Am Ende der ersten Bedienungszeit (ersten 8 Stunden), ist es notwendig:

Die Befestigungs- und Verbindungselemente auf Aufspannung prüfen.

–

Alle sichtbaren Teile auf Undichtigkeit prüfen.

– Nach den ersten 20 Arbeitsstunden bzw. dem ersten Monat, das Motoröl wechseln (siehe die Betriebsanleitung des Benzinmotors).

WARTUNG

Eine sorgfältige und ständige Wartung dient zu einer guten Maschinenbetriebsdauer und der höchsten Funktionssicherheit. Hier wird die Übersichtstabelle der planmäßigen Wartung gezeigt. Abhängig von bestimmten Arbeitsbedingungen, können die Zeitabstände verändert werden; alle Veränderungen sollen vom Wartungspersonal festgestellt werden. Alle planmäßigen und außerordentlichen Wartungsarbeiten sind nur vom Fachpersonal bzw. einem autorisierten Kundendienst durchzuführen. In dieser Anleitung sind nach der Übersichtstabelle der planmäßigen Wartung nur die einfachsten und regelmäßigsten Wartungsarbeiten gezeigt. Für die Vorgänge der anderen Wartungsarbeiten, die in der Übersichtstabelle der planmäßigen und der außerordentlichen Wartung vorgesehen sind, siehe die Service-Anleitung bei den verschiedenen Kundendiensten.

ACHTUNG!

Die Wartungsarbeiten dürfen bei ausgeschalteter Maschine und, wenn erforderlich, bei getrennten Batterien durchgeführt werden. Die Sicherheitshinweise im Kapitel „Sicherheit“ vor dem Durchfüren der Wartungsarbeiten sind aufmerksam zu lesen.

146 2559 000(2)2007-02 A SR 1100S P

BETRIEBSANLEITUNG

DEUTSCH

ÜBERSICHTSTABELLE DER PLANMÄSSIGEN WARTUNG

Vorgang Bei Auslieferung

Prüfung des Batterieﬂ üssigkeitsstands

Prüfung und Einstellung der Seitenbesen- und Hauptkehrwalzenhöhe

Reinigung und Vollständigkeitsprüfung des Staubﬁ lters

Prüfung des Motorölstands (**)

Prüfung der Reinigung des Motorluftﬁ lters (**)

Prüfung der Flapshöhe und -funktionsfähigkeit

Prüfung der Funktionsfähigkeit des Filterrüttlers (*)

Prüfung der Funktionsfähigkeit der Sicherheitsschalter für Motorhaubenöffnung

Sichtprüfung des Antriebsriemens der Hauptkehrwalze (*)

Reinigung des Motorluftﬁ lters (**)(4)(9)

Prüfung des Muttern- und Schraubenspannens (*)(1)

Prüfung und Einstellung der Bremse und der Feststellbremse

Motorölwechsel (**)(2)(4)

Reinigung des Aufsammelbehälter der Benzinabsätze (**)(4)

Prüfung der Reinigung/Einstellung der Zündkerze (**)(4)

Reinigung des Kraftstofftanks und -Filters (4)(8)

Prüfung der Riemenspannung Motor-DynamoAnlasser

Prüfung und Reinigung der Lenkkette (*)

Ersetzung des Antriebsriemens der Hauptkehrwalze (*)

Ersetzung des Motorluftﬁ lters (**)(5)(10)

Ersetzung der Zündkerze (**)(5)

Prüfung/Einstellung des Ventilspiels (5)(8)

Prüfung bzw. Ersetzung der Kohlebürsten des Hauptmotors und des Motors der Antriebsanlage

Ersetzung des Riemens Motor-Dynamo-Anlasser (*)

Reinigung der Verbrennungskammer des Motors (6)(8)

Prüfung (und eventuelle Ersetzung) der Kraftstofﬂ eitung

Prüfung der Motordrehzahl (*)

Alle 10

Stunden

Alle 50

Stunden

(*)

Alle 100

Stunden

(*)

Alle 200

Stunden

Alle 300

Stunden

Alle 400

Stunden

(7)(8)

(*)

(*) Für den entsprechenden Vorgang, siehe die Service-Anleitung. (**) Für den entsprechenden Vorgang, siehe die Betriebsanleitung des Benzinmotors. (1) Und nach den ersten 8 Einlaufstunden. (2) Erst nach 20 Stunden bzw. nach einem Monat. (3) Bzw. jede 3 Monate. (4) Bzw. jede 6 Monate. (5) Bzw. jedes Jahr. (6) Alle 500 Stunden. (7) Alle 2 Jahren. (8) Die Wartungsarbeiten dürfen von autorisierten Honda Technikern durchgeführt werden, außer wenn der Bediener über die

Werkzeuge und Kenntnisse zum technischen Service verfügt. Die Service-Anleitung Honda nachschlagen. (9) Sehr häuﬁ g in Staubbereichen reinigen. (10) Nur den Papiereinsatz ersetzen.

SR 1100S P 146 2559 000(2)2007-02 A

DEUTSCH

BETRIEBSANLEITUNG

PRÜFUNG UND EINSTELLUNG DER HAUPTKEHRWALZENHÖHE

HINWEIS

Bürsten von verschiedenen Härten werden geliefert. Dieser Vorgang ist für jeden Bürstentyp gültig.

Auf die Bodenfreiheit der Hauptkehrwalze wie folgt prüfen:

1. Die Maschine auf einen ﬂ achen Boden stellen.

• Bei stehender Maschine, die Hauptkehrwalze senken

• und für einige Sekunden drehen lassen. Die Hauptkehrwalze halten und heben, dann die

• Maschine verschieben und ausschalten. Prüfen, dass die Spur (A, Abb. 1) der

• Hauptkehrwalzen-Gesamtlänge von 2 bis 4 cm breit ist.

Nur falls die Spur (A) verschieden ist, soll die Höhe der Hauptkehrwalze eingestellt werden, wie es im folgenden Schritt 2 beschrieben ist. Die Feststellbremse mittels des Pedals (3) und des Hebels

2. (4) betätigen. Den Zündschlüssel (82) auf „0“ drehen.

3. Die Haube (7) öffnen.

4. Den Knopf (A, Abb. 2) an linker Maschinenseite lösen.

5. Den Knopf (B, Abb. 2) drehen, bedenken dass:

Durch Einschrauben, die Hauptkehrwalze hebt;

•

Durch Ausschrauben, die Hauptkehrwalze senkt.

• Bei gewünschter Einstellung, den Knopf (B) durch Halten des Knopfes (A) festziehen. Den Schritt 1 erneut durchführen, um die richtige

7. Einstellung der Bodenfreiheit der Hauptkehrwalze zu prüfen. Wenn die Einstellung der Hauptkehrwalze, wegen ihrer

8. übermäßigen Abnutzung, nicht mehr möglich ist, die Hauptkehrwalze ersetzen, wie es im folgenden Abschnitt beschrieben ist.

HINWEIS!

Ein übermäßiges Spurmaß (größer als 4 cm) der Hauptkehrwalze auf Boden verhindert die regelmäßige Maschinenfunktion und kann die Überhitzung von beweglichen Teilen verursachen und folglich ihre Lebensdauer außerordentlich vermindern. Bei Durchführung der obengenannten Prüfung besondere Aufmerksamkeit beachten und die Maschine nie aus den gezeigten Bedingungen funktionieren lassen.

S311389

Abbildung 1

S311390

Abbildung 2

146 2559 000(2)2007-02 A SR 1100S P

ERSETZEN DER HAUPTKEHRWALZE

HINWEIS

Bürsten von verschiedenen Härten werden geliefert. Dieser Vorgang ist für jeden Bürstentyp gültig.

HINWEIS!

Beim Ersetzen der Hauptkehrwalze wird es empfohlen, Arbeitshandschuhe zu tragen, denn schneidende Abfälle zwischen den Borsten können eingeklemmt werden.

Die Maschine auf einen ﬂ achen Boden stellen und die

1. Feststellbremse mittels des Pedals (3) und des Hebels (4) betätigen. Den Zündschlüssel (82) auf „0“ drehen.

2. Die Knöpfe (23) ausschrauben und die rechte Klappe (22)

3. entfernen. Den Knopf (A, Abb. 3) ausschrauben.

4. Die Knöpfe (B, Abb. 3) ausschrauben und den Deckel des

5. Hauptkehrwalzenraums (C) entfernen. Die Hauptkehrwalze (A, Abb. 4) entfernen.

6. Prüfen, dass die Nabe (A, Abb. 5) frei von Schmutz und

7. Gegenständen (Leinen, Lappen, usw.) ist, die zufällig aufgerollt wurden. Die neue Hauptkehrwalze einbauen, durch Stellen der

8. Borsten (B, Abb. 5) wie es in Abbildung dargestellt ist. Die neue Hauptkehrwalze (C, Abb. 5) in die Maschine

9. einsetzen und sicherstellen, dass die Einrastvorrichtung (D) in die entsprechende Nabe (A) eingefügt wird. Den Deckel des Hauptkehrwalzenraums (C, Abb. 3) wieder

10. einsetzen und die Knöpfe (B) und (A) einschrauben. Die rechte Klappe (22) einsetzen und die Knöpfe (23)

11. einschrauben. Die Höhe der Hauptkehrwalze prüfen und einstellen, wie

12. es im vorhergehenden Abschnitt beschrieben ist.

BETRIEBSANLEITUNG

Abbildung 3

DEUTSCH

S311391

Abbildung 4

Abbildung 5

S311392

S311393

SR 1100S P 146 2559 000(2)2007-02 A

DEUTSCH

BETRIEBSANLEITUNG

PRÜFUNG UND EINSTELLUNG DER SEITENBESENHÖHE

HINWEIS

Bürsten von verschiedenen Härten werden geliefert. Dieser Vorgang ist für jeden Bürstentyp gültig.

Auf die Bodenfreiheit der Seitenbesen wie folgt prüfen:

•

Die Maschine auf einen ﬂ achen Boden stellen und die Seitenbesen senken.

•

Bei stehender Maschine, die Seitenbesen für einige Sekunden drehen lassen.

•

Die Seitenbesen heben, dann die Maschine verschieben und ausschalten.

•

Prüfen dass die Spurausdehnungs- und Ausrichtung des Seitenbesens der Darstellung in der Abbildung (A und B, Abb. 6) entsprechen.

Nur falls die Spur verschieden ist, soll die Höhe der Seitenbesen eingestellt werden, wie es im folgenden Schritt 2 beschrieben ist.

Die Feststellbremse mittels des Pedals (3) und des Hebels (4) betätigen.

Den Zündschlüssel (82) auf „0“ drehen.

Den Knopf (A, Abb. 7) oben am Seitenbesen lösen.

Den Knopf (B, Abb. 7) drehen, bedenken dass:

•

Durch Einschrauben, der Seitenbesen hebt;

•

Durch Ausschrauben, der Seitenbesen senkt.

Bei gewünschter Einstellung, den Knopf (B) durch Halten des Knopfes (A) festziehen.

Den Schritt 1 erneut durchführen, um die richtige Einstellung der Bodenfreiheit der Seitenbesen zu prüfen.

Wenn die Einstellung der Seitenbesen, wegen ihrer übermäßigen Abnutzung, nicht mehr möglich ist, die Seitenbesen ersetzen, wie es im entsprechenden Abschnitt beschrieben ist.

S311394

Abbildung 6

S311395

Abbildung 7

ERSETZUNG DER SEITENBESEN

HINWEIS

Bürsten von verschiedenen Härten werden geliefert. Dieser Vorgang ist für jeden Bürstentyp gültig.

HINWEIS!

Beim Ersetzen der Seitenbesen wird es empfohlen, Arbeitshandschuhe zu tragen, denn schneidende Abfälle zwischen den Borsten können eingeklemmt werden.

Die Maschine auf einen ﬂ achen Boden stellen und die

1. Feststellbremse mittels des Pedals (3) und des Hebels (4) betätigen. Den Zündschlüssel (82) auf „0“ drehen.

2. Die Hand im Seitenbesen einführen und die Keile (A, Abb.

8) nach innen drücken, dann den Seitenbesen (B) durch Ausrasten von vier Bolzen (C) ausbauen. Den neuen Seitenbesen an die Maschine durch Einrasten

4. in die Bolzen (C, Abb. 8) und die Keile (A) einsetzen. Die Höhe der Seitenbesen prüfen und einstellen, wie es im

5. vorhergehenden Abschnitt beschrieben ist.

S311396

Abbildung 8

146 2559 000(2)2007-02 A SR 1100S P

BETRIEBSANLEITUNG

DEUTSCH

REINIGUNG UND VOLLSTÄNDIGKEITSPRÜFUNG DES STAUBFILTERS

HINWEIS

Neben dem Standardpapierﬁ lter stehen wahlweise auch Filter aus Polyester zur Verfügung. Dieser Vorgang ist für alle Filterarten gültig.

Die Maschine auf einen ﬂ achen Boden stellen und die

1. Feststellbremse mittels des Pedals (3) und des Hebels (4) betätigen. Den Zündschlüssel (82) auf „0“ drehen.

2. Den Haken (18) durch Ziehen des unteren Endes trennen.

3. Den Abfallbehälter (17) mittels des Griffes (19) und durch

4. Auslösen aus den inneren Führungen ausbauen. Die Knöpfe (33) ausschrauben und den Deckel des

5. Filtergehäuses (32) entfernen. Die Knöpfe (A, Abb. 9) ausschrauben.

6. Den Stecker (B, Abb. 9) des Filterrüttlermotors (C) trennen.

7. Den Staubﬁ lterrahmen (D, Abb. 9) entfernen.

8. Den Staubﬁ lter (E, Abb. 9) entfernen.

9. Den Filter in passender Außenumgebung auf eine ﬂ ache

10. und saubere Oberﬂ äche rütteln; die Seite (A, Abb. 11) der Filtergewebeseite (B) gegenüberliegend schlagen lassen. Die Reinigung durch einen senkrechten Druckluftstrahl (C, Abb. 11) von max. 6 Bar vollenden; der Strahl soll gegen die Filtergewebeseite (B) mit einem Mindestabstand von 30 cm gerichtet werden. Abhängig vom Filtertyp, folgendes beachten:

Papierﬁ lter (Standard): Zur Reinigung kein Wasser

•

oder Reinigungsmittel benutzen, denn ihn könnte unersetzlich beschädigt werden. Filter aus Polyester (Option): Zur tieferen Reinigung

•

wird es erlaubt den Filter mit Wasser bzw. Schaumlosreinigungsmitteln zu spülen. Dieser Reinigungstyp, selbst wenn von höherer Qualität, verringert die Brauchbarkeitsdauer des Filters, der sehr häuﬁ g ersetzt werden soll. Die Verwendung von ungeeigneten Reinigungsmitteln beeinträchtigt die Filtereigenschaften.

Das Filtergehäuse auf Durchrissen prüfen. Falls nötig, den

11. Filter ersetzen. Die Gummidichtung (A, Abb. 10) des Deckels (32) reinigen

12. und prüfen, dass sie unversehrt und vollständig ist, andernfalls sie ersetzen. Die Bauteile in der umgekehrten Reihenfolge des Ausbaus

13. wieder einbauen und auf folgendes achten:

Den Filter (E, Abb. 9) mit dem nach oben

•

ausgerichteten Gewebe (B, Abb. 11) einsetzen.

Abbildung 9

Abbildung 10

S311397

S311398

Abbildung 11

SR 1100S P 146 2559 000(2)2007-02 A

S311399

DEUTSCH

BETRIEBSANLEITUNG

PRÜFUNG DER FLAPSHÖHE UND FUNKTIONSFÄHIGKEIT

Die Maschine auf einen ﬂ achen und geeigneten Boden als

1. Bezugsﬂ äche zur Prüfung der Flapshöhe stellen. Die Feststellbremse mittels des Pedals (3) und des Hebels (4) betätigen. Den Zündschlüssel (82) auf „0“ drehen.

Prüfung der Seitenﬂ aps

Die Knöpfe (23) und (21) ausschrauben und die rechte

3. (22) und linke Klappen (20) entfernen. Prüfen, dass die Seitenﬂ aps (13 und 14) unversehrt sind.

4. Die Flaps bei Schnitten (A, Abb. 12) von mehr als 20 mm oder Durchbrüchen (B) von mehr als 10 mm ersetzen (zur Ersetzung der Flaps, siehe die Service-Anleitung). Prüfen, ob die Bodenfreiheit der Seitenﬂ aps (13 und 14)

5. von 0 bis 3 mm (A, Abb. 13) liegt. Falls nötig, die Höhe der Flaps durch die Langlöcher (A, Abb. 16) einstellen. Die Bauteile in der umgekehrten Reihenfolge des Ausbaus

6. wieder einbauen.

Prüfung der Vorder- und Hinterﬂ aps

Die Hauptkehrwalze nach der Anweisungen im

7. entsprechenden Abschnitt entfernen. Prüfen, dass die Vorder- (15) und Hinterﬂ aps (16)

8. unversehrt sind. Die Flaps bei Schnitten (A, Abb. 12) von mehr als 20 mm oder Durchbrüchen (B) von mehr als 10 mm ersetzen (zur Ersetzung der Flaps, siehe die ServiceAnleitung). Prüfen, dass:

Der Vorderﬂ ap (A, Abb. 17) leicht auf den Boden

•

schleift und dass jedenfalls nicht vom Boden (A, Abb.

14) getrennt ist. Der Hinterﬂ ap (B, Abb. 17) eine Bodenfreiheit zwischen

•

0 und 3 mm (A, Abb. 13) aufweist.

Falls nötig, die Höhe der Flaps durch die Langlöcher (C

10. und D, Abb. 17) einstellen. Das Flap-Pedal vorn (5) treten und prüfen, dass der

11. Vorderﬂ ap (A, Abb. 15) nach oben um 90° dreht (siehe Abbildung); das Pedal freilassen und prüfen, dass der Flap in Anfangstellung zurückkehrt und in einer mittleren Stellung nicht bleibt. Falls nötig, zum Einstellen bzw. Ersetzen des Kabels des Vorderﬂ aps, siehe die ServiceAnleitung. Die Bauteile in der umgekehrten Reihenfolge des Ausbaus

12. wieder einbauen.

S311400 S311401

Abbildung 12 Abbildung 13

S311402 S311403

Abbildung 14 Abbildung 15

S311404

Abbildung 16

S311405

Abbildung 17

146 2559 000(2)2007-02 A SR 1100S P

PRÜFUNG DER FUNKTIONSFÄHIGKEIT DER SICHERHEITSSCHALTER DER HAUBENÖFFNUNG

Bei laufendem Motor, die Haube (7) leicht öffnen und prüfen, dass der Motor sofort abstellt. Falls der Motor bei geöffneter Haube (7) nicht abstellt, setzen Sie sich sofort mit einem autorisierten Kundendienst bzw. Ihrem Vertrauenshändler in Verbindung.

PRÜFUNG/ERSETZUNG/RÜCKSCHALTUNG DER SICHERUNGEN

Die Maschine auf einen ﬂ achen Boden stellen und die Feststellbremse mittels des Pedals (3) und des Hebels (4) betätigen.

Den Zündschlüssel (82) auf „0“ drehen.

Die Haube (7) öffnen.

Den Minusstecker der Batterien (43) trennen.

Prüfung/Ersetzung der Flachsicherungen

Den Deckel des Sicherungskastens (46) entfernen.

Eine der folgenden Sicherungen (Abb. 18) prüfen/ersetzen: F1: Hauptsicherung (Schlüsselkreis) (15 A) F2: Filterrüttlermotorsicherung (25 A) F3: Sicherung manuelles Ansaugsystem (40 A) (Option) F4: Sicherung Motor Ansauganlage (30 A) F5: Hupen- und Blinklichtsicherung (10 A) F6: Arbeitslichtsicherung (10 A) (Option)

Den Deckel des Kastens der elektrischen Teile (50) entfernen.

Die folgende Sicherung (Abb. 19) prüfen/ersetzen: FT: Sicherung Antriebsanlage (70 A)

Die folgende Sicherung (63) entfernen und prüfen/ ersetzen: FR: Sicherung Ladesystem (70 A)

Prüfung der rückschaltbaren Sicherungen

10.

Die Ausschaltung einer der folgenden Sicherungen prüfen, dann nach dem Abkühlen des entsprechenden Motors sie rückschalten: FA: Rückschaltbare Sicherung Hauptkehrwalzenmotor (30 A) (47) FB: Rückschaltbare Sicherung Seitenbesenmotor (10 A) (48)

BETRIEBSANLEITUNG

Abbildung 18

Abbildung 19

DEUTSCH

S311406

S311407

Einbau

11.

Die Bauteile in der umgekehrten Reihenfolge des Ausbaus wieder einbauen.

SR 1100S P 146 2559 000(2)2007-02 A

DEUTSCH

BETRIEBSANLEITUNG

FEHLERSUCHE

Fehler Mögliche Ursache Lösung

Der Stecker der Batterien (46) ist getrennt. Den Stecker der Batterien anschließen.

Der Motorölstand ist unzureichend. Den Motorölstand wiederherstellen. (1)

Durch Drehen des Zündschlüssels auf „I“, springt der Benzinmotor nicht an.

Der Motor stellt beim Kehren ab.

Beim Treten des Vorwärts- und Rückwärtsgangpedals (2) bewegt sich die Maschine nicht.

Die Hauptkehrwalze funktioniert nicht.

Die Seitenbesen funktionieren nicht.

Die LED für Störmeldung der Karte der Antriebsanlage (49) blinkt.

Kein Kraftstoff im Tank. Den Kraftstoff nachfüllen. (1)

Der Kraftstoff wird nicht dem Vergaser zugeführt.

Die Haube ist nicht richtig geschlossen. Die Haube richtig schließen.

Die Zündkerze bildet die Funke nicht. Die Zündkerze reinigen/ersetzen. (1)

Der Motorölstand ist unzureichend. Den Motorölstand wiederherstellen. (1)

Kein Kraftstoff im Tank. Den Kraftstoff nachfüllen. (1)

Die Feststellbremse ist betätigt. Die Feststellbremse lösen.

Beim Anlassen der Maschine mittels des Zündschlüssels (82), wird das Vorwärts- und Rückwärtsgangpedal (2) getreten bzw. der Bediener setzt sich auf den Fahrersitz.

Die rückschaltbare Sicherung (47) ist ausgeschaltet.

Die Hauptkehrwalze ist nicht gesenkt. Die Hauptkehrwalze senken.

Die rückschaltbare Sicherung (48) ist ausgeschaltet.

Die Antriebsanlage ist defekt.

Die Verbindungsleitungen prüfen. (1)

Die Maschine mittels des Zündschlüssels (82) anlassen, nachdem der Bediener sich auf den Fahrersitz gesetzt hatte und ohne das Vorwärts- und Rückwärtsgangpedal (2) gleichzeitig zu treten.

Die Sicherung (47) durch Drücken der überstehenden Taste rückschalten.

Die Sicherung (48) durch Drücken der überstehenden Taste rückschalten.

Um die Störung festzustellen, siehe die Service-Anleitung (bei Nilﬁ sk-Advance Kundendiensten).

(1) Für die entsprechenden Anweisungen, siehe die Betriebsanleitung des Benzinmotors.

Zur weiteren Auskünfte setzen Sie sich mit Nilﬁ sk-Advance Kundendiensten in Verbindung, bei denen die Service-Anleitung erhältlich ist.

VERSCHROTTUNG

Die Maschinenverschrottung soll bei einem autorisierten Verschrottungszentrum durchgeführt werden. Vor der Maschinenverschrottung sind die folgenden Bauteile zu entfernen und trennen, und in getrennten Sammlungszentren gemäß der Umwelthygienevorschriften zu entsorgen:

Batterien

–

Motoröl

–

Staubﬁ lter aus Polyester

–

Hauptkehrwalze und Seitenbesen

–

Leitungen und Kunststoffteile

–

Elektrische und elektronische Teile (*)

–

(*) Hauptsächlich für die Verschrottung der elektrischen und elektronischen Teile, sich mit der örtlichen Nilﬁ sk-Advance

Niederlassung in Verbindung setzen.

146 2559 000(2)2007-02 A SR 1100S P

MANUEL D'UTILISATION

FRANÇAIS

TABLE DES MATIERES

INTRODUCTION .............................................................................................................................................................. 2

BUT ET CONTENU DU MANUEL ................................................................................................................................................... 2

DESTINATAIRE ............................................................................................................................................................................... 2

CONSERVATION DU MANUEL ....................................................................................................................................................... 2

DECLARATION DE CONFORMITE ................................................................................................................................................ 2

DONNEES D'IDENTIFICATION ...................................................................................................................................................... 2

AUTRES MANUELS DE REFERENCE ........................................................................................................................................... 3

PIECES DE RECHANGE ET ENTRETIEN ..................................................................................................................................... 3

MODIFICATIONS ET AMELIORATIONS ......................................................................................................................................... 3

CAPACITES OPERATIONNELLES ................................................................................................................................................. 3

CONVENTIONS .............................................................................................................................................................................. 3

DEBALLAGE / LIVRAISON ............................................................................................................................................. 4

SECURITE ....................................................................................................................................................................... 4

SYMBOLES UTILISES ................................................................................................................................................................... 4

INSTRUCTIONS GENERALES ....................................................................................................................................................... 5

DESCRIPTION DE LA MACHINE ................................................................................................................................... 7

STRUCTURE DE LA MACHINE ...................................................................................................................................................... 7

TABLEAU DE BORD ET COMMANDES ......................................................................................................................................... 9

ACCESSOIRES / OPTIONS ............................................................................................................................................................ 9

CARACTERISTIQUES TECHNIQUES .......................................................................................................................................... 10

SCHEMA ELECTRIQUE .................................................................................................................................................................11

UTILISATION ................................................................................................................................................................. 13

CONTROLE / PREPARATION DES BATTERIES SUR UNE MACHINE NEUVE ......................................................................... 13

AVANT LA MISE EN MARCHE ...................................................................................................................................................... 14

MISE EN MARCHE ET ARRET DE LA MACHINE ........................................................................................................................ 14

MACHINE AU TRAVAIL ................................................................................................................................................................. 15

VIDANGE DU CONTENEUR DECHETS ...................................................................................................................................... 16

APRES L'UTILISATION DE LA MACHINE .................................................................................................................................... 16

MOUVEMENT PAR POUSSEE / REMORQUAGE DE LA MACHINE ........................................................................................... 16

INACTIVITE PROLONGEE DE LA MACHINE .............................................................................................................................. 16

PREMIERE PERIODE D'UTILISATION ......................................................................................................................................... 16

ENTRETIEN ................................................................................................................................................................... 16

PLAN D'ENTRETIEN PROGRAMME ............................................................................................................................................ 17

CONTROLE ET REGLAGE DE LA HAUTEUR DU BALAI CENTRAL .......................................................................................... 18

REMPLACEMENT DU BALAI CENTRAL ...................................................................................................................................... 19

CONTROLE ET REGLAGE DE LA HAUTEUR DES BALAIS LATERAUX .................................................................................... 20

REMPLACEMENT DES BALAIS LATERAUX ............................................................................................................................... 20

NETTOYAGE ET CONTROLE DE L'INTEGRITE DU FILTRE A POUSSIERE ............................................................................. 21

CONTROLE DE LA HAUTEUR ET DU FONCTIONNEMENT DES VOLETS ............................................................................... 22

CONTROLE DU FONCTIONNEMENT DE L'INTERRUPTEUR DE SECURITE OUVERTURE DU COFFRE ............................. 23

CONTROLE / REMPLACEMENT / RETABLISSEMENT DES FUSIBLES .................................................................................... 23

DEPISTAGE DES PANNES ........................................................................................................................................... 24

MISE EN DECHARGE ................................................................................................................................................... 24

SR 1100S P 146 2559 000(2)2007-02 A

FRANÇAIS

MANUEL D'UTILISATION

INTRODUCTION

REMARQUE

Les nombres entre parenthèses se réfèrent aux composants indiqués au chapitre Description de la machine.

BUT ET CONTENU DU MANUEL

Ce manuel se propose de fournir à l'opérateur toutes les informations nécessaires aﬁ n qu’il puisse utiliser la machine correctement et la gérer de la manière la plus autonome et sûre. Il comprend des informations relatives à l’aspect technique, la sécurité, le fonctionnement, l’arrêt de la machine, l’entretien, les pièces de rechange et la mise en décharge. Avant d’effectuer toute opération sur la machine, les opérateurs et les techniciens qualiﬁ és doivent lire attentivement les instructions contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Nilﬁ sk-Advance pour avoir plus de renseignements.

DESTINATAIRE

Ce manuel s’adresse à l’opérateur aussi bien qu’aux techniciens préposés à l’entretien de la machine. Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualiﬁ és. Nilﬁ sk-Advance ne répond pas des dommages dus à l'inobservance de cette interdiction.

CONSERVATION DU MANUEL

Le manuel d'utilisation doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui pourrait en compromettre l’état de lisibilité.

DECLARATION DE CONFORMITE

La Déclaration de Conformité est livrée avec la machine et en atteste la conformité aux lois en vigueur.

REMARQUE

La Déclaration de conformité CE est livrée en double exemplaire dans la documentation de la machine.

DONNEES D'IDENTIFICATION

Le numéro de série et le modèle de la machine sont indiqués sur la plaque (37). L’année de fabrication de la machine est indiquée dans la Déclaration de Conformité, ainsi que par les deux premiers chiffres du numéro de série de la machine. Le numéro de série et le modèle du moteur à essence sont indiqués sur la plaque (70). Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine et du moteur à essence. Utiliser l'espace suivant pour noter les données d'identiﬁ cation de la machine et du moteur à essence.

Modèle de la MACHINE ....................................................................

Numéro de série de la MACHINE ......................................................

Modèle du MOTEUR .........................................................................

Numéro de série du MOTEUR ..........................................................

146 2559 000(2)2007-02 A SR 1100S P

MANUEL D'UTILISATION

FRANÇAIS

AUTRES MANUELS DE REFERENCE

Les manuels suivants sont livrés avec la machine :

Manuel du moteur à essence, qui constitue une partie intégrante de ce manuel.

–

Catalogue de pièces de rechange de la balayeuse

– Autres manuels disponibles :

Manuel d’entretien (consultable auprès des Services après-vente Nilﬁ sk-Advance)

–

PIECES DE RECHANGE ET ENTRETIEN

Pour toute nécessité concernant l'emploi, l'entretien et la réparation, s’adresser au personnel qualiﬁ é ou directement aux Services après-vente Nilﬁ sk-Advance. N'utiliser que des pièces de rechange et accessoires d'origine. Pour l’assistance ou la commande de pièces de rechange et accessoires, contacter Nilﬁ sk-Advance en spéciﬁ ant toujours le modèle et le numéro de série.

MODIFICATIONS ET AMELIORATIONS

Nilﬁ sk-Advance vise à un constant perfectionnement de ses produits et se réserve le droit d’effectuer des modiﬁ cations et des améliorations lorsqu’elle le considère nécessaire sans l’obligation de modiﬁ er les machines précédemment vendues. Il est entendu que toute modiﬁ cation et / ou addition d’accessoires doit toujours être approuvée et réalisée par Nilﬁ sk-Advance.

CAPACITES OPERATIONNELLES

Cette balayeuse est conçue et fabriquée pour le nettoyage / balayage de sols lisses et solides et pour le ramassage de poussières et déchets légers, en milieux civils et industriels, en condition de complète sécurité par un opérateur qualiﬁ é.

CONVENTIONS

Toutes les références à en avant, en arrière, avant, arrière, droite ou gauche indiquées dans ce manuel doivent être considérées comme référées à l'opérateur assis en position de conduite sur le siège (25).

SR 1100S P 146 2559 000(2)2007-02 A

FRANÇAIS

MANUEL D'UTILISATION

DEBALLAGE / LIVRAISON

Pour déballer la machine, suivre attentivement les instructions sur l'emballage. Lors de la livraison de la machine, contrôler attentivement que l’emballage et la machine n’ont pas été endommagés pendant le transport. Si les dommages sont évidents, garder l'emballage de façon qu'il puisse être visionné par le transporteur qui l'a livré. Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts. Contrôler que le matériel livré avec la machine correspond à la liste suivante :

Documentation technique :

–

Manuel d'utilisation de la balayeuse

•

Manuel du moteur à essence

•

Catalogue de pièces de rechange de la balayeuse

• N° 1 fusible de 70 A

–

SECURITE

Nilﬁ sk-Advance utilise la symbolique suivante pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre les précautions nécessaires pour protéger les personnes et les choses. Pour éviter tout accident, la collaboration de l'opérateur est essentielle. Aucun programme de prévention des accidents du travail ne peut résulter efﬁ cace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l’inobservance des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se révèle indispensable pour compléter n’importe quel programme de prévention.

SYMBOLES UTILISES

DANGER !

Indique un danger qui comporte des risques, même la mort, pour l’opérateur.

ATTENTION !

Indique un risque potentiel d'accident pour les personnes ou de dommage matériel.

AVERTISSEMENT !

Indique un avertissement ou une remarque sur des fonctions clé ou utiles. Prêter la plus grande attention aux segments de texte marqués par ce symbole.

REMARQUE

Indique une remarque sur des fonctions clé ou utiles.

CONSULTATION

Indique la nécessité de consulter le manuel d'utilisation avant d'effectuer toute opération.

146 2559 000(2)2007-02 A SR 1100S P

MANUEL D'UTILISATION

FRANÇAIS

INSTRUCTIONS GENERALES

Les avertissements et précautions spéciﬁ ques suivants informent sur les potentiels risques de dommages à la machine ou aux personnes.

DANGER !

Avant d'effectuer toute opération d'entretien / réparation, tourner la clé de contact en position “0” et

–

débrancher les batteries. Cette machine doit être utilisée uniquement par un personnel adéquatement formé et autorisé. L’utilisation

–

de la machine est interdite aux enfants et aux personnes handicapées. Tenir les étincelles, les ﬂ ammes et les matériaux fumants et incandescents loin des batteries. Les batteries

–

produisent des gaz potentiellement explosifs pendant l'utilisation ordinaire. Ne pas porter de bijoux quand on travaille près des composants électriques.

–

Ne pas travailler sous la machine soulevée, sans des supports ﬁ xes de sécurité convenables.

–

Chaque fois qu'on travaille sous le coffre ouvert, s'assurer que celui-ci ne peut pas se refermer

–

accidentellement. Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux,

–

inﬂ ammables et / ou explosifs. Attention : le carburant est extrêmement inﬂ ammable.

–

Ne pas fumer et ne pas utiliser des ﬂ ammes libres près du lieu de ravitaillement ou de stockage du

–

carburant. Ne pas remplir complètement le réservoir du carburant. Aﬁ n de permettre l'expansion du carburant, laisser

–

une distance d'au moins 25 cm de l'ouverture de la goulotte de remplissage du réservoir. Après avoir effectué le ravitaillement de carburant, contrôler que le bouchon du réservoir du carburant est

–

bien fermé. Si, pendant le ravitaillement, du carburant est renversé, nettoyer soigneusement et permettre aux vapeurs

–

de se dissiper avant de démarrer le moteur. Eviter tout contact du carburant avec la peau et ne pas en inhaler les vapeurs. Conserver hors de la portée

–

des enfants. Ne pas incliner le moteur au-dessus de 20° ; le fonctionnement à d'inclinations excessives peut provoquer

–

la sortie du carburant. Ne pas poser d'objets sur le moteur.

–

Arrêter le moteur avant d'effectuer toute opération. Pour éviter le démarrage accidentel du moteur, enlever

–

le capuchon de la bougie d'allumage. En cas d'installation à bord de batteries au plomb (WET), ne pas incliner la machine de plus de 30° depuis

–

l'horizontale, car cela pourrait provoquer des pertes de liquide très corrosif. Au cas où il serait nécessaire d'incliner la machine pour effectuer les opérations d'entretien, enlever les batteries.

ATTENTION !

Le monoxyde de carbone (CO) peut causer des dommages au cerveau et même la mort. Le moteur à combustion interne de la machine emet du monoxyde de carbone. Ne pas inhaler les gaz d’échappement. Si l’on doit utiliser la machine dans un endroit fermé, s’assurer qu'il y ait une ventilation adéquate et des assistants à vous aider.

SR 1100S P 146 2559 000(2)2007-02 A

FRANÇAIS

ATTENTION !

–

Avant d'effectuer toute activité d'entretien / réparation, lire attentivement toutes les instructions qui concernent l'entretien / réparation.

–

Prendre les précautions convenables aﬁ n que les cheveux, les bijoux, les parties non adhérentes des vêtements ne soient pas capturés par les parties en mouvement de la machine.

–

Avant de laisser la machine sans surveillance, enlever la clé du commutateur de démarrage et veiller à ce que la machine ne puisse pas bouger de façon autonome.

–

Ne pas utiliser la machine sur des surfaces ayant une pente supérieure aux valeurs spéciﬁ ées.

–

Ne pas utiliser la machine dans des endroits très poussiéreux.

–

Ne pas laver la machine avec des jets d’eau directs ou sous pression ou avec des substances corrosives. Ne pas utiliser d'air comprimé pour le nettoyage général de la machine sauf que pour les ﬁ ltres (voir le paragraphe spéciﬁ que).

–

Pendant l'utilisation de cette machine, faire attention à sauvegarder l'intégrité des autres personnes, en particulier des enfants.

–

Ne pas poser de conteneurs de liquides sur la machine.

–

La température de stockage de la machine doit être comprise entre 0°C et +40°C.

–

La température de travail de la machine doit être comprise entre 0°C et +40°C.

–

L’humidité doit être comprise entre 30% et 95%.

–

Protéger toujours la machine du soleil, de la pluie et d’autres intempéries, pendant le fonctionnement et en état d’arrêt.

–

Ne pas utiliser la machine comme moyen de transport ou de poussée / remorquage.

–

Ne pas faire travailler les balais lorsque la machine est arrêtée pour ne pas endommager le sol.

–

En cas d’incendie, il est préférable d'utiliser un extincteur à poudre, plutôt qu'un extincteur à eau.

–

Ne pas heurter contre des étagères ou des échafaudages, en particulier en présence de danger de chute d’objets.

–

Adapter la vitesse d'utilisation aux conditions d’adhérence.

–

Ne pas utiliser la machine sur des rampes ou des inclinaisons ayant une pente supérieure aux valeurs spéciﬁ ées.

–

La machine n'est pas approuvée pour l'utilisation sur les rues publiques.

–

Ne pas altérer pour aucune raison les protections prévues pour la machine.

–

Respecter scrupuleusement les instructions prévues pour l’entretien ordinaire.

–

Ne pas enlever ou altérer les plaques apposées sur la machine.

–

S'assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque d'entretien. En cas contraire demander l'intervention de personnel autorisé ou d'un Service après-vente autorisé.

–

En cas de remplacement de pièces, demander les pièces de rechange D’ORIGINE à un concessionnaire ou revendeur autorisé.

–

Aﬁ n de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer l'entretien programmé prévu au chapitre spéciﬁ que de ce manuel par du personnel autorisé ou par un Service après-vente autorisé.

–

Lors de la mise en décharge, la machine ne doit pas être abandonnée par la présence de matériaux toxiques (batteries, huiles, matériaux plastiques, etc.), sujets à des lois qui prévoient l’élimination auprès de centres spéciaux (voir le chapitre Mise en décharge).

–

En conditions d’emploi conformes aux indications d’utilisation correcte, les vibrations ne provoquent pas de situations de danger. Le niveau de vibrations de la machine est inférieur à 2,5 m/s 1032/A1-1998) Avant d'effectuer toute activité d'entretien / réparation, lire attentivement toutes les instructions qui

–

concernent l'entretien / réparation. Pendant le fonctionnement du moteur, le silencieux se chauffe ; ne pas toucher le silencieux lorsqu'il est

–

chaud pour éviter des brûlures graves et des incendies. Le fonctionnement du moteur avec une quantité d'huile insufﬁ sante peut endommager de façon grave le

–

moteur même. Contrôler le niveau de l'huile avec le moteur à l'arrêt et la machine en position horizontale. Ne pas faire fonctionner le moteur sans le ﬁ ltre à l'air ; le moteur pourrait s'endommager.

–

Les interventions d'assistance technique pour le moteur doivent être effectuées par un concessionnaire

–

autorisé. Utiliser exclusivement des pièces de rechange d'origine ou des pièces équivalentes pour le moteur.

–

L'utilisation de pièces de rechange de qualité non équivalente peut sérieusement endommager le moteur.

MANUEL D'UTILISATION

(EN 1033-1995-08; EN

146 2559 000(2)2007-02 A SR 1100S P

DESCRIPTION DE LA MACHINE

STRUCTURE DE LA MACHINE

Volant

1. Pédale de marche avant / arrière

2. Pédale frein de service

3. Levier frein de stationnement

4. Appuyer sur la pédale du frein (3) puis actionner le levier (4) pour commuter le frein de service en frein de stationnement. Pédale volet avant

5. Porte-objets

6. Coffre

7. Roues de traction arrières sur essieu ﬁ xe

8. Roue de direction avant

9. Balai latéral droit

10. Balai latéral gauche (optionnel)

11. Balai central

12. Volet latéral gauche

13. Volet latéral droit

14. Volet avant

15. Volet arrière

16. Conteneur déchets (vider quand il est plein)

17. Crochet de retenue conteneur déchets

18. Poignée conteneur déchets

19. Portillon gauche (ouvrir seulement pour les opérations

20. d'entretien)

MANUEL D'UTILISATION

Pommeaux portillon

21. Portillon droit (pour enlever le balai central)

22. Pommeaux portillon

23. Feu clignotant (toujours en fonction si la clé de contact est

24. sur “I”) (optionnel) Siège de conduite avec microinterrupteur de sécurité

25. Prise supplémentaire pour aspirateur manuel (optionnel)

26. Colonne de direction (réglable en avant ou en arrière)

27. Feu de travail (optionnel)

28. Poignée de réglage hauteur balai latéral droit

29. Poignée de réglage hauteur balai latéral gauche

30. (optionnel) Levier de réglage position longitudinale siège

31. Couvercle compartiment ﬁ ltre d'aspiration

32. Poignées couvercle

33. Aspirateur manuel (optionnel)

34. Dispositifs de retenue aspirateur manuel

35. Conteneurs intérieurs avec poignée pour déchargement

36. déchets (optionnels) Plaque avec numéro de série / données techniques /

37. marquage de conformité Poignées d'ouverture coffre

38. Ancrages de soulèvement machine

39.

FRANÇAIS

SR 1100S P 146 2559 000(2)2007-02 A

S311385

FRANÇAIS

MANUEL D'UTILISATION

STRUCTURE DE LA MACHINE (suite)

Coffre (ouvert)

41. Tirants de support coffre

42. Batteries

43. Schémas de branchement batteries

44. Bouchons batteries

45. Boîte fusibles à lamelle

46. Fusible restaurable moteur balai central

47. Fusible restaurable moteurs balais latéraux

48. Led de signalisation système de traction en panne

49. Si le led est allumé ﬁ xe, le système de traction fonctionne correctement ; si le led clignote, le système de traction est en panne. Boîte composants électriques

50. Carte électronique système de traction

51. Déﬂ ecteur d'air

52. Conteneur batteries

53. Aspirateur manuel (optionnel)

54. Poignée de réglage hauteur balai central

55.

Moteur à essence

56. Bouchon de remplissage et de contrôle niveau huile

57. moteur Bouchon de vidange huile moteur

58. Filtre à air moteur

59. Réservoir carburant

60. Bouchon réservoir carburant

61. Dynamoteur (démarreur et dynamo)

62. Fusible système de chargement

63. Télérupteur moteur

64. Diode

65. Levier accélérateur (ne pas l'utiliser !)

66. Robinet d'ouverture / fermeture carburant (ne pas l'utiliser

67. !) Levier air (starter) (ne pas l'utiliser !)

68. Corde de démarrage manuel moteur (ne pas l'utiliser !)

69. Modèle et numéro de série moteur à essence

70. Microinterrupteur ouverture coffre moteur

71.

146 2559 000(2)2007-02 A SR 1100S P

S311386

MANUEL D'UTILISATION

FRANÇAIS

TABLEAU DE BORD ET COMMANDES

Tableau de bord gauche

81. Clé de contact

82.

position "0" : machine à l'arrêt et fonctions désactivées

•

position "I" : système électrique branché (avant le démarrage du moteur à essence)

• moteur en fonction (après le démarrage du moteur à essence) allumage feu clignotant

position "II" : actionnement démarreur

• Compteur horaire

83. Interrupteur avertisseur acoustique

84. Interrupteur ventilateur d'aspiration / secoueur

85. Interrupteur prise supplémentaire pour aspirateur manuel (optionnelle)

86. Interrupteur d'allumage feu de travail (optionnel)

87. Bouton-poussoir d'urgence. Il doit être appuyé en cas d'urgence pour arrêter toute fonction de la machine. Pour le désactiver

88. après l'utilisation, le tourner dans le sens de la ﬂ èche qui se trouve sur le bouton-poussoir même. Vis de ﬁ xation tableaux

89. Tableau de bord droit

90. Levier de soulèvement / abaissement balai latéral droit et balai latéral gauche

91. Levier de soulèvement / abaissement balai centrale

92. Levier de réglage position volant

93.

ACCESSOIRES / OPTIONS

Outre les composants présents dans le modèle standard, la machine peut être équipée des accessoires optionnels suivants, selon l'emploi spéciﬁ que de la machine :

Balais central et latéraux avec poils plus ou moins durs par rapport au standard

–

Filtre poussières en polyester antistatique et en polyester BIA C

–

Balai latéral gauche

–

Aspirateur manuel

–

Feu de travail

–

Feu clignotant

–

Volets en matériaux différents

–

Toit de protection opérateur

–

Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s'adresser au revendeur agréé.

S311387

SR 1100S P 146 2559 000(2)2007-02 A

FRANÇAIS

MANUEL D'UTILISATION

CARACTERISTIQUES TECHNIQUES

Caractéristiques générales Valeurs

Longueur machine 1.480 mm Largeur machine (sans balais latéraux) 930 mm Hauteur maximum machine (au volant) 1.220 mm Largeur de nettoyage (sans balais latéraux) 700 mm Largeur de nettoyage (avec un balai latéral) 980 mm Largeur de nettoyage (avec deux balais latéraux) 1.260 mm Hauteur minimum du sol (volets non compris) 55 mm Dimensions balai central (diamètre x longueur) 300 mm x 700 mm Diamètre balais latéraux 420 mm Diamètre roue de direction avant 250 mm Diamètre roues de traction arrières 250 mm Poids total machine en ordre de marche 320 kg Capacité conteneur déchets 70 litres Moteur balai central 500 W Moteur balais latéraux 60 W Moteur système de traction 600 W, 110 tr/mn Moteur système d'aspiration 310 W Moteur secoueur 90 W, 6.000 tr/mn Démarreur et dynamo (dynamoteur) 1.100 W Niveau pression acoustique (A Lpa) 78,3 dB (A) Niveau de vibrations transmises aux bras de l'opérateur (*) Inférieur à 2,5 m/s Niveau de vibrations transmises au corps de l'opérateur (*) 0,6 m/s

(*) en conditions de travail normales, sur une surface horizontale d'asphalte.

Performances Valeurs

Vitesse maximum (en marche avant) 6 km/h Vitesse maximum (en marche arrière) 3 km/h Pente maximum franchissable 20% Rayon minimum de braquage 1.310 mm

Batteries Valeurs

Tension batteries 24 V Batteries standard Au plomb, avec électrolyte acide (WET) Capacité batteries 80 Ah C5, 12 V Dimensions maximum conteneur batteries (largeur x longueur x hauteur) 280 x 375 x 385 mm

Aspiration et ﬁ ltrage poussières Valeurs

Filtre à poussière en papier de 5-10 m 4,3 m Dépression logement balai central 11 mm H2O

Moteur à essence (*) Valeurs

Marque HONDA Modèle GX120 Cylindrée 118 cc Puissance maximum 2,9 kW à 3.600 tr/mn Etalonnage moteur 2,3 kW à 3.400 tr/mn Couple maximum 0,75 kgm à 2.500 tr/mn Capacité réservoir carburant 2,5 litres Type d'essence Sans plomb pour automobiles

(*) Pour les autres données / valeurs du moteur à essence, voir le Manuel spéciﬁ que.

146 2559 000(2)2007-02 A SR 1100S P

SCHEMA ELECTRIQUE

Légende

BAT Batteries BE1 Feu clignotant (optionnel) BLK Cadre moteur

BZ1

EBD Diode EB1 Carte électronique système de traction ES0 Relais sécurité moteur ES1 Relais balai central ES2 Relais secoueur ES3 Relais système d'aspiration ES4 Relais aspirateur manuel (optionnel) ES5 Relais balais latéraux ES6 Relais démarrage moteur à essence

FA Fusible restaurable balai central FB Fusible restaurable balais latéraux FR Fusible système de chargement (70 A) FT Fusible système de traction (70 A) F1 Fusible général (circuit clé) (15 A) F2 Fusible moteur secoueur (25 A) F3 Fusible aspirateur manuel (40 A) (optionnel) F4 Fusible moteur système d'aspiration (30 A) F5 Fusible avertisseur acoustique et feu clignotant (10 A) F6 Fusible feu de travail (10 A) (optionnel)

HM Compteur horaire

K1 Clé de contact

LD1 Led diagnostique carte électronique système de traction

L1 Feu de travail (optionnel) M1 Moteur balai central M2 Moteur système de traction M3 Moteur secoueur M4 Moteur balai latéral droit M5 Moteur balai latéral gauche (optionnel) M6 Moteur système d'aspiration M7 Moteur aspirateur manuel (optionnel) M8 Dynamoteur

P1 Interrupteur avertisseur acoustique

R1 Potentiomètre vitesse de traction (pédale)

R2 Résistance led

SPK Système d'injection moteur SWS Bouton-poussoir d'urgence SW1 Microinterrupteur balai central SW2 Interrupteur système d'aspiration / secoueur SW3 Interrupteur aspirateur manuel (optionnel) SW4 Microinterrupteur de sécurité dans le siège de conduite SW5 Microinterrupteur balais latéraux SW6 Interrupteur feu de travail (optionnel) SW8 Microinterrupteur ouverture coffre moteur

Appareil de signalisation acoustique de marche arrière / avertisseur acoustique

MANUEL D'UTILISATION

Codes des couleurs

BK Noir BU Bleu BN Marron GN Vert GY Gris OG Orange

PK Rose RD Rouge

VT Violet WH Blanc

YE Jaune

FRANÇAIS

SR 1100S P 146 2559 000(2)2007-02 A

FRANÇAIS

MANUEL D'UTILISATION

SCHEMA ELECTRIQUE (suite)

S311388

146 2559 000(2)2007-02 A SR 1100S P

MANUEL D'UTILISATION

FRANÇAIS

UTILISATION

ATTENTION !

Des plaques adhésives appliquées sur certains points de la machine indiquent :

DANGER

–

ATTENTION

–

AVERTISSEMENT

–

CONSULTATION

–

Lors de la lecture de ce manuel, l'opérateur doit bien comprendre le sens des symboles illustrés sur les plaques. Ne pas couvrir les plaques et les remplacer immédiatement en cas d'endommagement.

CONTROLE / PREPARATION DES BATTERIES SUR UNE MACHINE NEUVE

La machine requiert deux batteries au plomb de 12 V, branchées selon le schéma (44). La machine peut être livrée selon une des conﬁ gurations suivantes : a)

Batteries installées dans la machine et prêtes à l'utilisation

Batteries installées dans la machine, mais sèches, c'est-à-dire sans électrolyte

Sans batteries

Selon la conﬁ guration, procéder comme suit.

Batteries installées dans la machine et prêtes à l'utilisation

Ouvrir le coffre (7) de la machine et vériﬁ er que les batteries sont branchées au dynamoteur à l'aide des bornes.

Fermer le coffre (7).

La machine est prête à l'utilisation. Si, lors du démarrage du moteur à essence, les batteries sont déchargées, il est nécessaire de les charger au moyen d'un chargeur de batterie externe.

Batteries installées dans la machine, mais sèches, c'est-à-dire sans électrolyte

Ouvrir le coffre (7) de la machine.

Enlever tous les bouchons (45) des batteries.

ATTENTION !

L'acide sulfurique est hautement corrosif, donc le manipuler avec précaution. En cas de contact avec les yeux ou la peau, laver et rincer abondamment à l’eau et consulter un médecin. Les batteries doivent être remplies dans un endroit bien aéré. Porter des gants de protection.

Remplir les éléments des batteries avec acide sulfurique pour batteries (densité de 1,27 à 1,29 kg à 25°C) selon les

3. instructions spéciﬁ ées dans le manuel d’emploi des batteries. La quantité correcte de solution acide à insérer est indiquée dans le manuel d’emploi des batteries. Laisser reposer les batteries et remplir les éléments avec solution d’acide sulfurique, selon les instructions indiquées dans le

4. manuel d’emploi des batteries. Charger les batteries avec un chargeur de batterie externe.

Sans batteries

Acheter des batteries adéquates [voir le chapitre Caractéristiques techniques et le schéma (44)].

1. S’adresser aux revendeurs de batteries qualiﬁ és pour le choix et l’installation. Installer les batteries.

2. Charger les batteries avec un chargeur de batterie externe.

SR 1100S P 146 2559 000(2)2007-02 A

FRANÇAIS

MANUEL D'UTILISATION

AVANT LA MISE EN MARCHE

AVERTISSEMENT !

S'assurer que la machine n'a pas de portillons / coffres ouverts et qu'elle se trouve dans des conditions normales d'utilisation. S'assurer que le conteneur déchets (17) est fermé correctement. Si la machine n'a pas encore été utilisée après le transport, vériﬁ er que tous les sabots et les moyens de blocage utilisés pour le transport ont été enlevés.

Si besoin est, ouvrir le coffre (7), dévisser le bouchon (61) et effectuer le ravitaillement de carburant ; puis, fermer le coffre (7).

AVERTISSEMENT !

Ne pas remplir complètement le réservoir du carburant. Aﬁ n de permettre l'expansion du carburant, laisser une distance d'au moins 25 cm de l'ouverture de la goulotte de remplissage du réservoir.

Effectuer les opérations d'entretien en respectant les échéances indiquées dans le plan d'entretien programmé (voir le paragraphe spéciﬁ que).

MISE EN MARCHE ET ARRET DE LA MACHINE

Mise en marche de la machine

S'asseoir en position de conduite sur le siège (25).

Si besoin est, régler la position du siège selon son propre confort à l'aide du levier (31). Si besoin est, régler l'inclinaison, en avant ou en arrière, de la colonne de direction (1) selon son propre confort à l'aide du levier (93).

AVERTISSEMENT !

Avant le démarrage du moteur à essence, ne pas fermer le levier de l'air, mais au contraire le laisser toujours en position ouverte : le système de démarrage de cette machine ne requiert pas l'utilisation du levier de l'air.

AVERTISSEMENT !

Ne pas démarrer le moteur à essence par la corde de démarrage manuel : le moteur est pourvu d'un démarreur.

Tourner la clé de contact (82) en position "I", puis en position "II" et faire démarrer le moteur à essence. Dès que le moteur

3. démarre relâcher tout de suite la clé de contact; elle reviendra en position "I".

AVERTISSEMENT !

Pendant le démarrage du moteur au moyen de la clé de contact (82) ne pas appuyer sur la pédale de marche (2).

AVERTISSEMENT !

Après le démarrage, le moteur ne tourne pas au ralenti, mais il atteint immédiatement le régime spéciﬁ é. Le levier de l'accélérateur est réglé en usine : il ne doit pas être altéré ni utilisé pour varier le régime du moteur !

AVERTISSEMENT !

Le moteur ne peut pas être démarré lorsque le coffre (7) est ouvert. Un système de sécurité en empêche le démarrage.

Laisser chauffer le moteur pendant quelques minutes, en fonction de la température ambiante.

4. Désactiver le frein de stationnement en appuyant sur la pédale (3) et en la relâchant.

5. Se porter sur le lieu de travail, démarrer la machine les mains sur le volant et appuyer sur la partie avant de la pédale (2) pour

6. la marche avant et sur la partie arrière pour la marche arrière. La vitesse d'avance est réglable de 0 à la valeur maximum, selon la pression exercée sur la pédale (2).

REMARQUE

Le siège (25) est équipé d'un capteur de sécurité qui ne permet le mouvement de la machine, à l'aide de la pédale (2), que lorsque l'opérateur est assis dans son siège.

146 2559 000(2)2007-02 A SR 1100S P

MANUEL D'UTILISATION

Baisser le balai central au moyen du levier (92) ; le balai commencera aussi à tourner.

7. Activer le système d'aspiration en appuyant sur la partie inférieure de l'interrupteur (85).

REMARQUE

Le système d'aspiration peut être activé seulement si le balai central est baissé.

Baisser les balais latéraux (10 et 11) à l'aide du levier (91).

REMARQUE

Les balais latéraux (10 et 11) peuvent être baissés et soulevés même lorsque la machine est en mouvement. Les balais latéraux ne tournent pas s'ils sont soulevés ; en outre, ils ne tournent pas si le balai central est soulevé.

10.

Commencer le travail de balayage en manœuvrant le volant (1) et en appuyant sur la pédale (2) pour faire avancer la machine.

FRANÇAIS

Arrêt de la machine

11.

Pour arrêter la machine, relâcher la pédale (2). Pour arrêter la machine rapidement, appuyer aussi sur la pédale du frein de service (3). Pour arrêter la machine immédiatement en cas d'urgence, appuyer sur le bouton-poussoir d'urgence (88). Pour désactiver le bouton-poussoir d'urgence (88) après son activation, le tourner dans le sens de la ﬂ èche qui se trouve sur le bouton-poussoir même.

12.

Soulever les balais latéraux (10 et 11) à l'aide du levier (91).

13.

Désactiver le système d'aspiration en reportant l'interrupteur (85) dans la position initiale.

14.

Soulever le balai central (12) à l'aide du levier (92).

15.

Pour arrêter la machine, tourner la clé de contact (82) en position “0”.

16.

Activer le frein de stationnement en appuyant sur la pédale (3) et en actionnant le levier (4).

MACHINE AU TRAVAIL

ATTENTION !

Faire attention lorsqu'on utilise la machine à vitesse élevée, puisque des braquages soudains pourraient provoquer des situations d'instabilité dues à la typologie de la machine, à trois roues, et à la distribution du poids sur ces dernières. Réduire toujours la vitesse avant d'effectuer tout braquage.

Ne pas s'arrêter pendant longtemps dans la même position avec les balais qui tournent : des traces non désirées pourraient rester sur le sol.

Pour collecter les déchets légers et volumineux, soulever le volet avant en appuyant sur la pédale (5) ; considérer que pendant que le volet avant est soulevé, la capacité d’aspiration de la machine est réduite.

AVERTISSEMENT !

S’il est nécessaire d’opérer sur un sol mouillé, il faut désactiver le système d'aspiration en actionnant le levier (85) pour protéger le ﬁ ltre à poussière.

Pour un bon travail de balayage il faut que le ﬁ ltre à poussière soit le plus propre possible. Pour le nettoyage du ﬁ ltre pendant le balayage, activer le secoueur en appuyant sur la partie supérieure de l'interrupteur (85) pendant quelques secondes. Pendant cette opération, le ventilateur d'aspiration est automatiquement désactivé. Le nettoyage du ﬁ ltre effectué, appuyer sur la partie inférieure de l'interrupteur (85) pour activer à nouveau le système d'aspiration, puis reprendre le travail de balayage. Répéter l'opération en moyenne toutes les 10 minutes pendant le travail (selon la quantité de poussière de l'endroit à nettoyer).

REMARQUE

Lorsque le ﬁ ltre à poussières est obstrué et / ou le conteneur déchets est plein, la machine n'arrive plus à collecter ni de poussière ni de déchets.

Vider le conteneur déchets (17) chaque fois qu’il est plein ainsi qu’à la ﬁ n du travail (voir la procédure au paragraphe suivant).

SR 1100S P 146 2559 000(2)2007-02 A

FRANÇAIS

MANUEL D'UTILISATION

VIDANGE DU CONTENEUR DECHETS

Arrêter la machine, en relâchant la pédale de marche.

1. Tourner la clé de contact (2) sur "0".

2. Activer le frein de stationnement en appuyant sur la pédale (3) et en actionnant le levier (4).

3. Dégager le crochet (18) en tirant son extrémité inférieure.

4. Enlever le conteneur déchets (17) à l'aide de la poignée (19), en le dégageant des guides internes.

5. Décharger les déchets dans les conteneurs prévus à cet effet. Le conteneur déchets peut être équipé à son intérieur avec deux conteneurs (optionnels) avec poignée (36), pour faciliter le déchargement des déchets. Installer à nouveau les conteneurs avec poignée (36), si présents.

6. Installer le conteneur déchets (17) en l'engageant aux guides internes, puis le ﬁ xer à l'aide du crochet (18).

7. La machine est prête pour reprendre le travail de balayage.

APRES L'UTILISATION DE LA MACHINE

Le travail effectué, avant de laisser la machine, il est nécessaire d'effectuer les opérations suivantes.

Soulever les balais latéraux à l'aide du levier (91).

1. Soulever le balai central à l'aide du levier (92).

2. Activer le secoueur à l'aide de l'interrupteur (85).

3. Vider le conteneur déchets (17) (voir la procédure au paragraphe précédent).

4. Enlever la clé de contact (82).

5. Activer le frein de stationnement en appuyant sur la pédale (3) et en actionnant le levier (4).

MOUVEMENT PAR POUSSEE / REMORQUAGE DE LA MACHINE

Pour déplacer aisément la machine par poussée / remorquage, aucun arrangement préalable n'est nécessaire.

INACTIVITE PROLONGEE DE LA MACHINE

Si l'on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable d’effectuer les opérations suivantes :

S'assurer de garder la machine dans un endroit sec et propre.

1. Débrancher la borne négative des batteries (43).

2. Utiliser le moteur à essence comme décrit dans le Manuel spéciﬁ que.

PREMIERE PERIODE D'UTILISATION

Après la première période d'utilisation (les 8 premières heures), il faut :

Contrôler le serrage des éléments de ﬁ xation et de connexion.

–

Vériﬁ er que les parties visibles sont intactes et qu'elles ne présentent pas de pertes de liquides.

– Après les 20 premières heures de travail ou après le premier mois, remplacer l'huile du moteur (voir le Manuel du moteur à essence).

ENTRETIEN

La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier. Veuillez trouver ci-dessous le plan d'entretien programmé. Les périodicités indiquées peuvent subir des variations en fonction de conditions de travail particulières, à déﬁ nir par le responsable de l'entretien. Toutes les opérations d’entretien programmé ou extraordinaire doivent être effectuées par du personnel qualiﬁ é ou par un Service après-vente autorisé. Après le plan d'entretien programmé, ce manuel contient seulement les opérations d'entretien les plus simples et les plus récurrentes. Pour les procédures des autres opérations d’entretien prévues par le plan d'entretien programmé et d'entretien extraordinaire, se référer au manuel d’entretien consultable auprès des Services après-vente.

ATTENTION !

Les opérations d'entretien doivent être effectuées avec la machine arrêtée, la clé enlevée et, le cas échéant, avec les batteries débranchées. Lire attentivement toutes les instructions du chapitre Sécurité avant d'effectuer les opérations d'entretien.

146 2559 000(2)2007-02 A SR 1100S P

MANUEL D'UTILISATION

FRANÇAIS

PLAN D'ENTRETIEN PROGRAMME

Procédure

Contrôle niveau liquide batteries

Contrôle et réglage hauteur balais latéraux et central

Nettoyage et contrôle intégrité ﬁ ltre à poussière

Contrôle niveau huile moteur (**)

Contrôle nettoyage ﬁ ltre à air moteur (**)

Contrôle hauteur et fonctionnement volets

Contrôle fonctionnement secoueur (*)

Contrôle fonctionnement interrupteur de sécurité ouverture coffre

Contrôle visuel courroie de transmission balai central (*)

Nettoyage ﬁ ltre à air moteur (**)(4)(9)

Contrôle serrage écrous et vis (*)(1)

Contrôle et réglage frein de service et frein de stationnement

Remplacement huile moteur (**)(2)(4)

Nettoyage cuve de collecte sédiments carburant (**)(4)

Contrôle nettoyage / réglage bougie (**)(4)

Nettoyage réservoir et ﬁ ltre carburant (4)(8)

Contrôle tension courroie entre moteur et dynamoteur (*)

Contrôle et nettoyage chaîne direction (*)

Remplacement courroie de transmission balai central (*)

Remplacement ﬁ ltre à air moteur (**)(5)(10)

Remplacement bougie (**)(5)

Contrôle / réglage jeu soupapes (5)(8)

Contrôle ou remplacement charbons moteur principal et moteur système de traction

Remplacement courroie entre moteur et dynamoteur (*)

Nettoyage chambre de combustion moteur (6)(8)

Contrôle (et remplacement éventuel) tuyaux d'alimentation carburant

Contrôle régime moteur (*)

Lors de la

livraison

Toutes

les 10

heures

Toutes

les 50

heures

(*)

Toutes les 100 heures

(*)

Toutes les 200 heures

Toutes les 300 heures

Toutes les 400 heures

(7)(8)

(*)

(*) Pour la procédure relative, se référer au Manuel d'entretien. (**) Pour la procédure relative, se référer au Manuel du moteur à essence. (1) Et après les 8 premières heures de rodage. (2) La première fois après 20 heures ou après un mois. (3) Ou tous les 3 mois. (4) Ou tous les 6 mois. (5) Ou tous les ans. (6) Toutes les 500 heures. (7) Tous les 2 ans. (8) Entretien réalisé par le personnel technique autorisé par Honda, à moins que l'utilisateur ne possède les équipements et

les connaissances techniques nécessaires. Voir à ce propos le manuel d'entretien Honda. (9) Nettoyer plus fréquemment dans les zones poussiéreuses. (10) Ne remplacer que l'élément en papier.

SR 1100S P 146 2559 000(2)2007-02 A

FRANÇAIS

MANUEL D'UTILISATION

CONTROLE ET REGLAGE DE LA HAUTEUR DU BALAI CENTRAL

REMARQUE

La machine est livrée avec des balais de dureté différente. La procédure ci-décrite est applicable à tous les types de balais.

Contrôler la hauteur du sol du balai central, en procédant comme suit :

•

Porter la machine sur un sol plat.

•

En gardant la machine en position d’arrêt, baisser le balai central et le faire tourner pendant quelques secondes.

•

Arrêter et soulever le balai central, puis déplacer la machine et l'arrêter.

•

Contrôler que la largeur de la trace (A, Fig. 1) laissée par le balai est comprise entre 2 et 4 cm dans toute sa

longueur. Au cas où la trace (A) résulterait différente, procéder au réglage de la hauteur du balai, en opérant comme indiqué à partir du point 2.

Activer le frein de stationnement à l'aide de la pédale (3) et du levier (4).

Tourner la clé de contact (82) sur "0".

Ouvrir le coffre (7).

Desserrer le pommeau (A, Fig. 2) sur le côté gauche de la machine.

Tourner le pommeau (B, Fig. 2), en considérant que :

•

pour soulever le balai, il doit être vissé ;

•

pour baisser le balai, il doit être dévissé. Le réglage effectué, serrer le pommeau (A) en bloquant le pommeau (B).

Exécuter à nouveau le point 1 pour vériﬁ er le réglage de la hauteur du balai central du sol.

Lorsque l'usure excessive des balais n'en permet plus le réglage, les remplacer comme prévu au paragraphe suivant.

AVERTISSEMENT !

Une trace excessive (supérieure à 4 cm) du balai central compromet le fonctionnement régulier de la machine et peut provoquer la surchauffe des parties en mouvement, en réduisant considérablement leur durée. Prêter attention pendant l’opération de contrôle susmentionnée et ne pas faire fonctionner la machine en conditions différentes de celles décrites.

S311389

Figure 1

S311390

Figure 2

146 2559 000(2)2007-02 A SR 1100S P

REMPLACEMENT DU BALAI CENTRAL

REMARQUE

La machine est livrée avec des balais de dureté différente. La procédure ci-décrite est applicable à tous les types de balais.

AVERTISSEMENT !

L’utilisation de gants de travail est conseillée pendant le remplacement du balai central à cause de la présence éventuelle de débris tranchants parmi les poils.

Porter la machine sur un sol plat et activer le frein de

1. stationnement à l'aide de la pédale (3) et du levier (4). Tourner la clé de contact (82) sur "0".

2. Dévisser les pommeaux (23) et enlever le portillon droit

3. (22). Dévisser le pommeau (A, Fig. 3).

4. Dévisser les pommeaux (B, Fig. 3) et enlever le couvercle

5. du logement (C) du balai. Enlever le balai (A, Fig. 4).

6. Contrôler que le moyeu entraîneur (A, Fig. 5) est propre et

7. non obstrué par des objets (cordes, chiffons, etc.) enroulés accidentellement. Installer le nouveau balai central, en orientant les poils (B,

8. Fig. 5) comme indiqué dans la ﬁ gure. Installer le nouveau balai (C, Fig. 5) dans la machine et

9. s’assurer que sa prise (D) s’insère dans le relatif moyeu entraîneur (A). Installer le couvercle du logement (C, Fig. 3) du balai et

10. visser les pommeaux (B) et (A). Installer le portillon droit (22) et visser les pommeaux (23).

11. Contrôler et régler la hauteur du balai central, comme

12. indiqué au paragraphe précédent.

MANUEL D'UTILISATION

Figure 3

FRANÇAIS

S311391

Figure 4

Figure 5

S311392

S311393

SR 1100S P 146 2559 000(2)2007-02 A

FRANÇAIS

MANUEL D'UTILISATION

CONTROLE ET REGLAGE DE LA HAUTEUR DES BALAIS LATERAUX

REMARQUE

La machine est livrée avec des balais de dureté différente. La procédure ci-décrite est applicable à tous les types de balais.

Contrôler la hauteur du sol des balais latéraux, en

1. procédant comme suit :

Porter la machine sur un sol plat et baisser les balais

•

latéraux. En gardant la machine en position d’arrêt, faire tourner

•

les balais latéraux pendant quelques secondes. Soulever les balais latéraux, puis déplacer la machine

•

et l'arrêter. Contrôler que les traces laissées par les balais latéraux

•

sont, en extension et orientation, comme indiqué dans

la ﬁ gure (A et B, Fig. 6). Au cas où la trace résulterait différente, procéder au réglage de la hauteur des balais, en opérant comme indiqué à partir du point 2. Activer le frein de stationnement à l'aide de la pédale (3) et

2. du levier (4). Tourner la clé de contact (82) sur "0".

3. Desserrer le pommeau (A, Fig. 7) situé sur le balai.

4. Tourner le pommeau (B, Fig. 7), en considérant que :

pour soulever le balai, il doit être vissé ;

•

pour baisser le balai, il doit être dévissé.

• Le réglage effectué, serrer le pommeau (A) en bloquant le pommeau (B). Exécuter à nouveau le point 1 pour vériﬁ er le réglage de la

6. hauteur des balais latéraux du sol. Lorsque l'usure excessive des balais n'en permet plus

7. le réglage, les remplacer comme prévu au paragraphe spéciﬁ que.

S311394

Figure 6

S311395

Figure 7

REMPLACEMENT DES BALAIS LATERAUX

REMARQUE

La machine est livrée avec des balais de dureté différente. La procédure ci-décrite est applicable à tous les types de balais.

AVERTISSEMENT !

L’utilisation de gants de travail est conseillée pendant le remplacement des balais latéraux à cause de la présence éventuelle de débris tranchants parmi les poils.

Porter la machine sur un sol plat et activer le frein de

1. stationnement à l'aide de la pédale (3) et du levier (4). Tourner la clé de contact (82) sur "0".

2. Insérer la main à l’intérieur du balai latéral et appuyer sur

3. les languettes (A, Fig. 8) vers l’intérieur, puis enlever le balai (B) en le dégageant des quatre pivots (C). Installer le nouvel balai latéral dans la machine en

4. l'engageant dans les pivots (C, Fig. 8) et dans les languettes (A). Contrôler et régler la hauteur des balais latéraux, comme

5. indiqué au paragraphe précédent.

S311396

Figure 8

146 2559 000(2)2007-02 A SR 1100S P

MANUEL D'UTILISATION

FRANÇAIS

NETTOYAGE ET CONTROLE DE L'INTEGRITE DU FILTRE A POUSSIERE

REMARQUE

Outre le ﬁ ltre en papier standard, des ﬁ ltres en polyester sont à disposition en tant qu'accessoires optionnels. La procédure ci-décrite est applicable à chacun de ces types.

Porter la machine sur un sol plat et activer le frein de

1. stationnement à l'aide de la pédale (3) et du levier (4). Tourner la clé de contact (82) sur "0".

2. Dégager le crochet (18) en tirant son extrémité inférieure.

3. Enlever le conteneur déchets (17) à l'aide de la poignée

4. (19), en le dégageant des guides internes. Dévisser les pommeaux (33) et enlever le couvercle (32)

5. du compartiment du ﬁ ltre. Dévisser les pommeaux (A, Fig. 9).

6. Débrancher le connecteur (B, Fig. 9) du moteur secoueur

7. (C). Enlever le cadre de ﬁ xation (D, Fig. 9) du ﬁ ltre à poussière.

8. Enlever le ﬁ ltre à poussière (E, Fig. 9).

9. A l'extérieur, dans un endroit approprié, nettoyer le ﬁ ltre

10. en le secouant sur une surface horizontale et propre, en battant le côté (A, Fig. 11) opposé à celui du tamis (B). Compléter le nettoyage à l'aide d'un jet perpendiculaire d'air comprimé (C, Fig. 11) (6 Bar maximum), en soufﬂ ant uniquement du côté du tamis (B) à une distance minimum de 30 cm. Observer en outre les indications suivantes en fonction du ﬁ ltre traité :

Filtre en papier (standard) : ne pas le nettoyer avec

•

de l'eau ou du détergent aﬁ n de ne pas risquer de l'endommager irrémédiablement. Filtre en polyester (optionnel) : pour un nettoyage plus

•

profond, il est possible de laver le ﬁ ltre avec de l’eau et, éventuellement, avec des détergents non moussants. Ce type de lavage, même s'il est meilleur du point de vue qualitatif, réduit la vie utile du ﬁ ltre, lequel devra être remplacé plus souvent. L’utilisation de détergents pas adéquats peut compromettre les caractéristiques fonctionnelles du ﬁ ltre.

Contrôler que le corps du ﬁ ltre n’a pas de déchirures. Si

11. besoin est, remplacer le ﬁ ltre. Nettoyer la bague en caoutchouc (A, Fig. 10) du couvercle

12. (32) et contrôler qu'elle est intacte et efﬁ cace ; en cas contraire, la remplacer. Pour la repose, procéder dans l'ordre inverse de la

13. dépose, en faisant attention aux indications suivantes :

Installer le ﬁ ltre (E, Fig. 9) avec le tamis (B, Fig. 11)

•

tourné vers le haut.

Figure 9

Figure 10

S311397

S311398

Figure 11

SR 1100S P 146 2559 000(2)2007-02 A

S311399

FRANÇAIS

MANUEL D'UTILISATION

CONTROLE DE LA HAUTEUR ET DU FONCTIONNEMENT DES VOLETS

Porter la machine sur un sol plat et adéquat en tant que

1. plan de référence pour le contrôle de la hauteur des volets. Activer le frein de stationnement à l'aide de la pédale (3) et du levier (4). Tourner la clé de contact (82) sur "0".

Contrôle des volets latéraux

Dévisser les pommeaux (23) et (21) et enlever les

3. portillons droit (22) et gauche (20). Contrôler l’intégrité des volets latéraux (13 et 14).

4. Remplacer les volets en présence de coupures (A, Fig.

12) supérieures à 20 mm ou de déchirures (B) supérieures à 10 mm (pour le remplacement des volets, se référer au Manuel d’entretien). Contrôler que la hauteur du sol des volets latéraux (13 et

14) est comprise entre 0 et 3 mm (A, Fig. 13). Si besoin est, régler la hauteur des volets en utilisant les oriﬁ ces oblongs sur les vis (A, Fig. 16). Pour la repose, procéder dans l'ordre inverse de la

6. dépose.

Contrôle des volets avant et arrière

Enlever le balai central, comme indiqué au paragraphe

7. spéciﬁ que. Contrôler l’intégrité des volets avant (15) et arrière (16).

8. Remplacer les volets en présence de coupures (A, Fig.

12) supérieures à 20 mm ou de déchirures (B) supérieures à 10 mm (pour le remplacement des volets, se référer au Manuel d’entretien). Contrôler que :

le volet avant (A, Fig. 17) touche légèrement le sol et

•

que, de toute façon, il ne se détache pas du sol (A, Fig.

14). le volet arrière (B, Fig. 17) se trouve à une hauteur du

•

sol comprise entre 0 et 3 mm (A, Fig. 13).

Si besoin est, régler la hauteur des volets en utilisant les

10. oriﬁ ces oblongs sur les vis (C et D, Fig. 17). Appuyer sur la pédale du volet avant (5) et contrôler que

11. le volet avant (A, Fig. 15) tourne vers le haut d'environ 90° (voir la ﬁ gure) ; relâcher la pédale et contrôler que le volet revient à la position initiale et qu'il ne reste pas dans une position intermédiaire. Si besoin est, pour le réglage ou le remplacement du câble de commande du volet avant, se référer au manuel d'entretien. Pour la repose, procéder dans l'ordre inverse de la

12. dépose.

S311400 S311401

Figure 12 Figure 13

S311402 S311403

Figure 14 Figure 15

S311404

Figure 16

S311405

Figure 17

146 2559 000(2)2007-02 A SR 1100S P

CONTROLE DU FONCTIONNEMENT DE L'INTERRUPTEUR DE SECURITE OUVERTURE DU COFFRE

Avec le moteur en marche, ouvrir légèrement le coffre (7) et contrôler si le moteur s'arrête immédiatement. Au cas où, en ouvrant le coffre (7), le moteur ne s'arrête pas, s’adresser immédiatement à un Service après-vente autorisé ou à un revendeur agréé.

CONTROLE / REMPLACEMENT / RETABLISSEMENT DES FUSIBLES

Porter la machine sur un sol plat et activer le frein de stationnement à l'aide de la pédale (3) et du levier (4).

Tourner la clé de contact (82) sur "0".

Ouvrir le coffre (7).

Débrancher le connecteur négatif des batteries (43).

Contrôle / remplacement des fusibles à lamelle

Enlever le couvercle de la boîte à fusibles (46).

Contrôler / remplacer le fusible concerné parmi les suivants (Fig. 18) : F1 : Fusible général (circuit clé) (15 A) F2 : Fusible moteur secoueur (25 A) F3 : Fusible aspirateur manuel (40 A) (optionnel) F4 : Fusible moteur système d'aspiration (30 A) F5 : Fusible avertisseur acoustique et feu clignotant (10 A) F6 : Fusible feu de travail (10 A) (optionnel)

Enlever le couvercle de la boîte des composants électriques (50).

Contrôler / remplacer le fusible suivant (Fig. 19) : FT : Fusible système de traction (70 A)

Enlever et contrôler / remplacer le fusible suivant (63) : FR : Fusible système de chargement (70 A)

Contrôle des fusibles restaurables

10.

Contrôler si le fusible concerné, parmi les suivants, est débranché, attendre que le moteur relatif refroidisse, puis le rétablir : FA : Fusible restaurable moteur balai central (30 A) (47) FB : Fusible restaurable moteur balais latéraux (10 A) (48)

MANUEL D'UTILISATION

Figure 18

Figure 19

FRANÇAIS

S311406

S311407

Repose

11.

Pour la repose, procéder dans l'ordre inverse de la dépose.

SR 1100S P 146 2559 000(2)2007-02 A

FRANÇAIS

MANUEL D'UTILISATION

DEPISTAGE DES PANNES

Problème Cause probable Remède

Le connecteur des batteries (46) est débranché

Le niveau d'huile moteur est insufﬁ sant Faire l'appoint du niveau d'huile moteur (1)

En tournant la clé de contact en position "I" le moteur à essence ne démarre pas

Le moteur s'arrête pendant le travail

En appuyant sur la pédale de marche (2) la machine ne bouge pas

Le balai central ne fonctionne pas Le fusible restaurable (47) est désactivé

Les balais latéraux ne fonctionnent pas

Le led de signalisation système de traction en panne (49) sur la carte clignote

Manque de carburant dans le réservoir Effectuer le ravitaillement de carburant (1)

Le carburant n'arrive pas au carburateur Contrôler la tuyauterie de connexion (1)

Le coffre n'est pas correctement fermé Fermer correctement le coffre

La bougie ne produit aucune étincelle Nettoyer / remplacer la bougie (1)

Le niveau d'huile moteur est insufﬁ sant Faire l'appoint du niveau d'huile moteur (1)

Manque de carburant dans le réservoir Effectuer le ravitaillement de carburant (1)

Le frein de stationnement est activé Désactiver le frein de stationnement

Pendant le démarrage de la machine au moyen de la clé (82), le pédale de marche (2) est appuyé ou l'opérateur est en train de s'asseoir sur son siège

Le balai central n'est pas baissé Baisser le balai central

Le fusible restaurable (48) est désactivé

Le système de traction est en panne

Brancher le connecteur des batteries

S'asseoir sur le siège, puis démarrer la machine au moyen de la clé (82) sans appuyer en même temps sur le pédale de marche (2)

Réarmer le fusible (47) en appuyant sur le bouton-poussoir correspondant

Réarmer le fusible (48) en appuyant sur le bouton-poussoir correspondant

Pour identiﬁ er la panne, se référer au Manuel d’entretien (consultable auprès des Services après-vente Nilﬁ sk-Advance)

(1) Pour les instructions relatives, se référer au Manuel du moteur à essence.

Pour de plus amples informations, se référer au Manuel d’entretien consultable auprès des Services après-vente Nilﬁ sk-Advance.

MISE EN DECHARGE

Effectuer la mise en décharge de la machine auprès d'un démolisseur autorisé. Avant la mise en décharge, il est nécessaire de déposer et séparer les éléments suivants et les envoyer aux collectes sélectives, conformément aux normes d'hygiène de l'environnement en vigueur :

Batteries

–

Huile moteur

–

Filtre à poussière en polyester

–

Balais central et latéraux

–

Tuyaux et pièces en matériel plastique

–

Parties électriques et électroniques (*)

–

(*) Pour la mise en décharge des parties électriques et électroniques, s'adresser auprès du centre Nilﬁ sk-Advance le plus proche.

146 2559 000(2)2007-02 A SR 1100S P

USER MANUAL

ENGLISH

TABLE OF CONTENTS

INTRODUCTION .............................................................................................................................................................. 2

MANUAL PURPOSE AND CONTENTS .......................................................................................................................................... 2

TARGET ........................................................................................................................................................................................... 2

HOW TO KEEP THIS MANUAL ....................................................................................................................................................... 2

DECLARATION OF CONFORMITY ................................................................................................................................................ 2

IDENTIFICATION DATA ................................................................................................................................................................... 2

OTHER REFERENCE MANUALS ................................................................................................................................................... 3

SPARE PARTS AND MAINTENANCE ............................................................................................................................................. 3

CHANGES AND IMPROVEMENTS ................................................................................................................................................ 3

OPERATION CAPABILITIES ........................................................................................................................................................... 3

CONVENTIONS .............................................................................................................................................................................. 3

UNPACKING/DELIVERY ................................................................................................................................................. 4

SAFETY ........................................................................................................................................................................... 4

SYMBOLS ...................................................................................................................................................................................... 4

GENERAL INSTRUCTIONS ............................................................................................................................................................ 5

MACHINE DESCRIPTION ............................................................................................................................................... 7

MACHINE STRUCTURE ................................................................................................................................................................. 7

CONTROL PANEL ........................................................................................................................................................................... 9

ACCESSORIES/OPTIONS .............................................................................................................................................................. 9

TECHNICAL DATA ......................................................................................................................................................................... 10

WIRING DIAGRAM .........................................................................................................................................................................11

USE ................................................................................................................................................................................ 13

BATTERY CHECK/SETTING ON A NEW MACHINE .................................................................................................................... 13

BEFORE STARTING THE MACHINE ........................................................................................................................................... 14

STARTING AND STOPPING THE MACHINE ............................................................................................................................... 14

MACHINE OPERATION ................................................................................................................................................................ 15

HOPPER EMPTYING .................................................................................................................................................................... 16

AFTER MACHINE USE ................................................................................................................................................................. 16

PUSHING/TOWING THE MACHINE ............................................................................................................................................. 16

MACHINE LONG INACTIVITY ...................................................................................................................................................... 16

FIRST PERIOD OF USE ............................................................................................................................................................... 16

MAINTENANCE ............................................................................................................................................................. 16

SCHEDULED MAINTENANCE TABLE ......................................................................................................................................... 17

MAIN BROOM HEIGHT CHECK AND ADJUSTMENT .................................................................................................................. 18

MAIN BROOM REPLACEMENT ................................................................................................................................................... 19

SIDE BROOM HEIGHT CHECK AND ADJUSTMENT .................................................................................................................. 20

SIDE BROOM REPLACEMENT .................................................................................................................................................... 20

DUST FILTER CLEANING AND INTEGRITY CHECK .................................................................................................................. 21

SKIRT HEIGHT AND OPERATION CHECK .................................................................................................................................. 22

HOOD SAFETY SWITCH OPERATION CHECK .......................................................................................................................... 23

FUSE CHECK/REPLACEMENT/RESET ....................................................................................................................................... 23

TROUBLESHOOTING ................................................................................................................................................... 24

SCRAPPING .................................................................................................................................................................. 24

SR 1100S P 146 2559 000(2)2007-02 A

ENGLISH

USER MANUAL

INTRODUCTION

NOTE

The numbers in brackets refer to the components shown in Machine Description chapter.

MANUAL PURPOSE AND CONTENTS

The purpose of this Manual is to provide the operator with all necessary information to use the machine properly, in a safe and autonomous way. It contains information about technical data, safety, operation, storage, maintenance, spare parts and disposal. Before performing any procedure on the machine, the operators and qualiﬁ ed technicians must read this Manual carefully. Contact Nilﬁ sk-Advance in case of doubts regarding the interpretation of the instructions and for any further information.

TARGET

This Manual is intended for operators and technicians qualiﬁ ed to perform the machine maintenance. The operators must not carry out procedures reserved for qualiﬁ ed technicians. Nilﬁ sk-Advance will not be answerable for damages coming from the non-observance of this prohibition.

HOW TO KEEP THIS MANUAL

The User Manual must be kept near the machine, inside an adequate case, away from liquids and other substances that can cause damage to it.

DECLARATION OF CONFORMITY

The Declaration of Conformity, supplied with the machine, certiﬁ es the machine conformity with the law in force.

NOTE

Two copies of the original EC Declaration of Conformity are provided together with the machine documentation.

IDENTIFICATION DATA

The machine model and serial number are marked on the plate (37). The machine model year is written in the EC Declaration of Conformity and it is also indicated by the ﬁ rst two ﬁ gures of the machine serial number. The petrol engine model and serial number are marked on the plate (70). This information is useful when ordering machine and engine spare parts. Use the following table to write down the machine and engine identiﬁ cation data for any further reference.

MACHINE model ...............................................................................

MACHINE serial number ...................................................................

ENGINE model ..................................................................................

ENGINE serial number ......................................................................

146 2559 000(2)2007-02 A SR 1100S P

USER MANUAL

ENGLISH

OTHER REFERENCE MANUALS

Other manuals supplied with the machine:

Petrol Engine Manual, to be considered an integral part of this Manual.

–

Sweeper Spare Parts List

– Other available manuals:

Service Manual (that can be consulted at Nilﬁ sk-Advance Service Centers)

–

SPARE PARTS AND MAINTENANCE

All necessary operating, maintenance and repair procedures must be carried out by qualiﬁ ed personnel or by Nilﬁ sk-Advance Service Centers. Only original spare parts and accessories must be used. Contact Nilﬁ sk-Advance for service or to order spare parts and accessories, specifying the machine model and serial number.

CHANGES AND IMPROVEMENTS

Nilﬁ sk-Advance constantly improves its products and reserves the right to make changes and improvements at its discretion without being obliged to apply such beneﬁ ts to the machines that were previously sold. Any change and/or addition of accessory must be approved and performed by Nilﬁ sk-Advance.

OPERATION CAPABILITIES

This sweeper has been designed and built to clean/sweep smooth and solid ﬂ oors, and to collect dust and light debris, in civil and industrial environments, under safe operation conditions by a qualiﬁ ed operator.

CONVENTIONS

Forward, backward, front, rear, left or right are intended with reference to the operator’s position, that is to say on the driver’s seat (25).

SR 1100S P 146 2559 000(2)2007-02 A

ENGLISH

USER MANUAL

UNPACKING/DELIVERY

To unpack the machine carefully follow the instructions on the packing. Upon delivery check that the packing and the machine were not damaged during transportation. In case of visible damages, keep the packing and have it checked by the carrier that delivered it. Call the carrier immediately to ﬁ ll in a damage claim. Check that the machine is equipped with the following features:

Technical documents:

–

Sweeper User Manual

•

Petrol Engine Manual

•

Sweeper Spare Parts List

• No. 1 70 A fuse

–

SAFETY

The following symbols indicate potentially dangerous situations. Always read this information carefully and take all necessary precautions to safeguard people and property. The operator's cooperation is essential in order to prevent injury. No accident prevention program is effective without the total cooperation of the person responsible for the machine operation. Most of the accidents that may occur in a factory, while working or moving around, are caused by failure to comply with the simplest rules for exercising prudence. A careful and prudent operator is the best guarantee against accidents and is essential for successful completion of any prevention program.

SYMBOLS

DANGER!

It indicates a dangerous situation with risk of death for the operator.

WARNING!

It indicates a potential risk of injury for people or damage to objects.

CAUTION!

It indicates a caution or a remark related to important or useful functions. Pay careful attention to the paragraphs marked by this symbol.

NOTE

It indicates a remark related to important or useful functions.

CONSULTATION

It indicates the necessity to refer to the User Manual before performing any procedure.

146 2559 000(2)2007-02 A SR 1100S P

USER MANUAL

GENERAL INSTRUCTIONS

Speciﬁ c warnings and cautions to inform about potential damages to people and machine are shown below.

DANGER!

Turn the ignition key to "0" and disconnect the batteries before performing any maintenance/repair

–

procedure. This machine must be used by properly trained and authorised personnel only. Children or disabled people

–

cannot use this machine. Keep the battery away from sparks, ﬂ ames and incandescent material. During the normal operation

–

explosive gases are released. Do not wear jewels when working near electrical components.

–

Do not work under the lifted machine without supporting it with safety stands.

–

When working under the open hood, ensure that it cannot be closed by accident.

–

Do not operate the machine near toxic, dangerous, ﬂ ammable and/or explosive powders, liquids or

–

vapours. Be careful: fuel is highly ﬂ ammable.

–

Do not smoke or bring naked ﬂ ames in the area where the machine is refuelled or where the fuel is stored.

–

Do not ﬁ ll the fuel tank to the top. Leave at least a space of 25 mm in the ﬁ ller to allow the fuel to expand.

–

After refuelling, check that the fuel tank cap is ﬁ rmly closed.

–

If any fuel is spilled while refuelling, clean the tank area and allow the vapours to evaporate before starting

–

the engine. Do not let fuel come into contact with the skin; do not breathe fuel vapours. Keep out of reach of children.

–

Do not tilt the engine more than 20°; excessive tilting can cause the fuel to come out.

–

Do not lay any object on the engine.

–

Stop the engine before performing any procedure on it. To avoid any accidental start, disconnect the spark

–

plug cap. When lead (WET) batteries are installed, do not tilt the machine for more than 30° from the horizontal plane

–

to prevent the highly corrosive acid from leaking out of the batteries. When the machine is to be tilted to perform maintenance procedures, remove the batteries.

ENGLISH

WARNING!

Carbon monoxide (CO) can cause brain damage or death. The internal combustion engine of this machine can emit carbon monoxide. Do not inhale exhaust gas fumes. Only use indoors when adequate ventilation is provided, and with the help of an assistant.

SR 1100S P 146 2559 000(2)2007-02 A

ENGLISH

WARNING!

Carefully read all the instructions before performing any maintenance/repair procedure.

–

Take all necessary precautions to prevent hair, jewels and loose clothes from being caught by the machine

–

moving parts. Do not leave the machine unattended with the key inserted in the ignition switch and the parking brake

–

disengaged. Do not use the machine on slopes with a gradient exceeding the speciﬁ cations.

–

Do not use the machine in excessively dusty areas.

–

Do not wash the machine with direct or pressurised water jets, or with corrosive substances. Do not use

–

compressed air to clean this type of machine, except for the ﬁ lters (see the relevant paragraph). While using this machine, take care not to cause damage to other people, and children especially.

–

Do not put any can containing ﬂ uids on the machine.

–

The machine storage temperature must be between 0°C and +40°C.

–

The machine working temperature must be between 0°C and +40°C.

–

The humidity must be between 30% and 95%.

–

Always protect the machine against the sun, rain and bad weather, both under operation and inactivity

–

condition. Do not use the machine as a means of transport, or for pushing/towing.

–

Do not allow the brooms to operate while the machine is stationary to avoid damaging the ﬂ oor.

–

In case of ﬁ re, possibly use a powder ﬁ re extinguisher, not a water one.

–

Do not bump into shelves or scaffoldings, especially where there is a risk of falling objects.

–

Adjust the operation speed to suit the ﬂ oor conditions.

–

Do not use the machine on slopes with a gradient exceeding the speciﬁ cations.

–

This machine cannot be used on roads or public streets.

–

Do not tamper with the machine safety guards.

–

Strictly follow the instructions for the ordinary service operations.

–

Do not remove or modify the plates afﬁ xed to the machine.

–

In case of machine malfunctions, ensure that these are not due to lack of maintenance. Otherwise, request

–

assistance from the authorised personnel or from an authorised Service Center. If parts must be replaced, require ORIGINAL spare parts from an Authorised Dealer or Retailer.

–

To ensure machine proper and safe operation, the scheduled maintenance shown in the relevant chapter of

–

this Manual must be performed by the authorised personnel or by an authorised Service Center. The machine must be disposed of properly, because of the presence of toxic-harmful materials (batteries,

–

oils, plastics, etc.), which are subject to standards that require disposal in special centres (see the Scrapping chapter). If the machine is used according to the instructions, the vibrations are not dangerous. The machine

–

vibration level is below 2.5 m/s2 (EN 1033-1995-08; EN 1032/A1-1998) Carefully read all the instructions before performing any maintenance/repair procedure.

–

While the engine is running, the silencer warms up; do not touch the silencer when it is hot to avoid burns

–

or ﬁ res. Running the engine with an insufﬁ cient quantity of oil can seriously damage the engine. Check the oil level

–

with the engine off and the machine on a level ground. Never run the engine if the air ﬁ lter is not installed, because the engine could be damaged.

–

Technical service procedures on the engine must be performed by an authorised Dealer.

–

Only use original spare parts or parts of matching quality for the engine. Using spare parts of lower quality

–

can seriously damage the engine.

USER MANUAL

146 2559 000(2)2007-02 A SR 1100S P

MACHINE DESCRIPTION

MACHINE STRUCTURE

Steering wheel

1. Forward/reverse gear pedal

2. Service brake pedal

3. Parking brake lever

4. Press the brake pedal (3), then use the lever (4) to switch from the service brake to the parking brake. Front skirt lifting pedal

5. Can holder

6. Hood

7. Rear driving wheels on ﬁ xed axle

8. Front steering wheel

9. Right side broom

10. Left side broom (optional)

11. Main broom

12. Left side skirt

13. Right side skirt

14. Front skirt

15. Rear skirt

16. Hopper (empty it when it is full)

17. Hopper fastening hook

18. Hopper handle

19. Left door (to be opened for performing maintenance

20. procedures only)

USER MANUAL

Door knobs

21. Right door (for main broom removal)

22. Door knobs

23. Flashing light (always on when the ignition key is turned to

24. "I") (optional) Driver's seat with safety microswitch

25. Additional hole for manual vacuum system kit (optional)

26. Adjustable steering column

27. Working light (optional)

28. Right side broom height adjusting knob

29. Left side broom height adjusting knob (optional)

30. Seat longitudinal position adjusting lever

31. Vacuum ﬁ lter compartment cover

32. Cover knobs

33. Manual vacuum system (optional)

34. Manual vacuum system fasteners

35. Internal containers with handle for dumping (optional)

36. Serial number plate/technical data/conformity certiﬁ cation

37. Hood opening handles

38. Machine lifting anchors

39.

ENGLISH

SR 1100S P 146 2559 000(2)2007-02 A

S311385

ENGLISH

USER MANUAL

MACHINE STRUCTURE (Continues)

Hood (open)

41. Hood support tie rods

42. Batteries

43. Battery installation diagrams

44. Battery caps

45. Lamellar fuse box

46. Main broom motor circuit breaker

47. Side broom motor circuit breaker

48. Drive system malfunction led

49. If the led is on, the drive system is operating, if the led ﬂ ashes, the drive system is malfunctioning. Electrical component box

50. Drive system electronic board

51. Air bafﬂ e plate

52. Battery case

53. Manual vacuum system (optional)

54. Main broom height adjusting knob

55.

Petrol engine

56. Engine oil ﬁ ller/level check plug

57. Engine oil drain plug

58. Engine air ﬁ lter

59. Fuel tank

60. Fuel tank cap

61. Dynamotor (starter and dynamo)

62. Charging system fuse

63. Engine electromagnetic switch

64. Diode

65. Throttle lever (do not use it!)

66. Fuel tap (do not use it!)

67. Choke lever (do not use it!)

68. Engine manual starting cord (do not use it!)

69. Petrol engine model and serial number

70. Engine hood opening microswitch

71.

146 2559 000(2)2007-02 A SR 1100S P

S311386

USER MANUAL

ENGLISH

CONTROL PANEL

Left control panel

81. Ignition key

82.

Position "0": the machine is off and all functions are disabled

•

Position "I": Electrical system turned on (before starting the engine)

• Motor running (after starting the engine) Flashing light turned on

Position "II": Starter activation

• Hour counter

83. Horn switch

84. Vacuum fan/ﬁ lter shaker switch

85. Manual vacuum system switch (optional)

86. Working light switch (optional)

87. Emergency push-button. Press it in case of emergency to stop all the machine functions. To deactivate the emergency push-

88. button, turn it in the direction shown by the arrow. Panel fastening screws

89. Right control panel

90. Left and right side broom lifting/lowering lever

91. Main broom lifting/lowering lever

92. Steering wheel adjusting lever

93.

ACCESSORIES/OPTIONS

In addition to the standard components, the machine can be equipped with the following accessories/options, according to the machine speciﬁ c use:

Main and side brooms with harder or softer bristles

–

Antistatic polyester or polyester BIA C dust ﬁ lter

–

Left side broom

–

Manual vacuum system

–

Working light

–

Flashing light

–

Skirts of various materials

–

Protective roof

–

For further information concerning the optional accessories, contact an authorised Retailer.

S311387

SR 1100S P 146 2559 000(2)2007-02 A

ENGLISH

USER MANUAL

TECHNICAL DATA

General Values

Machine length 1,480 mm Machine width (without side brooms) 930 mm Machine maximum height (at the steering wheel) 1,220 mm Cleaning width (without side brooms) 700 mm Working width (with one side broom) 980 mm Working width (with two side brooms) 1,260 mm Minimum distance from the ground (skirts not included) 55 mm Main broom size (diameter x length) 300 mm x 700 mm Side broom diameter 420 mm Front steering wheel diameter 250 mm Rear driving wheel diameter 250 mm Machine kerb weight 320 kg Hopper capacity 70 litres Main broom motor 500 W Side broom motors 60 W Drive system motor 600 W, 110 rpm Vacuum system motor 310 W Filter shaker motor 90 W, 6,000 rpm Starter and dynamo (dynamotor) 1,100 W Sound pressure level at workstation (A Lpa) 78.3 dB(A) Vibration level at the operator's arms (*) Lower than 2.5 m/s Vibration level at the operator's body (*) 0.6 m/s

(*) Under normal working conditions, on a level asphalt surface.

Performance Values

Maximum forward speed 6 km/h Maximum reverse speed 3 km/h Gradeability 20% Minimum turning radius 1,310 mm

Batteries Values

Battery voltage 24 V Standard batteries Lead with acid electrolyte (WET) Battery capacity 80 Ah C5, 12 V Battery case maximum size (length x width x height) 280 x 375 x 385 mm

Dust vacuuming and ﬁ ltering Values

Paper dust ﬁ lter 5-10 m 4.3 m Main broom compartment vacuum 11 mm H2O

Petrol engine (*) Values

Make HONDA Model GX120 Displacement 118 cc Engine power 2.9 kW at 3,600 rpm Engine regulation 2.3 kW at 3,400 rpm Max torque 0.75 kgm at 2,500 rpm Fuel tank capacity 2.5 litres Gasoline type Unleaded fuel for motor vehicles

(*) For other petrol engine data/values, see the relevant Manual.

146 2559 000(2)2007-02 A SR 1100S P

WIRING DIAGRAM

Key

BAT Batteries BE1 Flashing light (optional) BLK Engine frame

BZ1 Reverse gear buzzer/horn EBD Diode EB1 Drive system electronic board ES0 Engine safety relay ES1 Main broom relay ES2 Filter shaker relay ES3 Vacuum system relay ES4 Manual vacuum system relay (optional) ES5 Side broom relay ES6 Engine starting relay

FA Main broom circuit breaker FB Side broom circuit breaker FR Charging system fuse (70 A) FT Drive system fuse (70 A) F1 Main fuse (key circuit) (15 A) F2 Filter shaker motor fuse (25 A) F3 Manual vacuum system fuse (40 A) (optional) F4 Vacuum system motor fuse (30 A) F5 Horn and ﬂ ashing light fuse (10 A) F6 Working light fuse (10 A) (optional)

HM Hour counter

K1 Ignition key

LD1 Drive system electronic board diagnostic led

L1 Working light (optional) M1 Main broom motor M2 Drive system motor M3 Filter shaker motor M4 Right side broom motor M5 Left side broom motor (optional) M6 Vacuum system motor M7 Manual vacuum system motor (optional) M8 Dynamotor

P1 Horn switch

R1 Drive speed potentiometer (pedal)

R2 Led resistance

SPK Engine injection system SWS Emergency push-button SW1 Main broom microswitch SW2 Vacuum system/ﬁ lter shaker switch SW3 Manual vacuum system switch (optional) SW4 Driver's seat safety microswitch SW5 Side broom microswitch SW6 Working light switch (optional) SW8 Engine hood opening microswitch

Colour code

BK Black BU Blue BN Brown GN Green GY Grey OG Orange

PK Pink RD Red

VT Violet WH White

YE Yellow

USER MANUAL

ENGLISH

SR 1100S P 146 2559 000(2)2007-02 A

ENGLISH

USER MANUAL

WIRING DIAGRAM (Continues)

S311388

146 2559 000(2)2007-02 A SR 1100S P

USER MANUAL

ENGLISH

USE

WARNING!

On some points of the machine there are some adhesive plates indicating:

DANGER

–

WARNING

–

CAUTION

–

CONSULTATION

–

While reading this Manual, the operator must pay careful attention to the symbols shown on the plates. Do not cover these plates for any reason and immediately replace them if they are damaged.

BATTERY CHECK/SETTING ON A NEW MACHINE

The machine needs two 12 V lead batteries, connected according to the diagram (44). The machine can be supplied in one of the following conﬁ gurations: a)

Batteries already installed and ready to be used

Batteries installed on the machine but without electrolyte

Without batteries

According to machine conﬁ guration, proceed as follows.

Batteries already installed and ready to be used

Open the machine hood (7) and check that the batteries are connected to the dynamotor through the appropriate terminals.

Close the hood (7).

The machine is ready to be used. If the batteries are discharged, charge them with an external battery charger.

Batteries installed on the machine but without electrolyte

Open the machine hood (7).

Remove all battery caps (45).

WARNING!

Pay attention when using sulphuric acid, as it is corrosive. If it comes in contact with skin or eyes, rinse thoroughly with water and consult a physician. Batteries have to be ﬁ lled in a well-ventilated area. Wear protective gloves.

Fill the battery cells with sulphuric acid for batteries (density from 1.27 to 1.29 kg at 25°C) in accordance with the instructions

3. shown in the Battery Manual. The correct quantity of sulphuric acid is shown in the Battery Manual. Let the batteries rest and ﬁ ll in with sulphuric acid in accordance with the instructions shown in the Battery Manual.

4. Charge the batteries with an external battery charger.

Without batteries

Buy appropriate batteries (see the Technical Data paragraph and the diagram (44)).

1. For the battery choice and installation, apply to qualiﬁ ed battery Retailers. Install the batteries.

2. Charge the batteries with an external battery charger.

SR 1100S P 146 2559 000(2)2007-02 A

ENGLISH

USER MANUAL

BEFORE STARTING THE MACHINE

CAUTION!

Make sure that there are no open doors/hoods and that the machine is in normal operating conditions. Make sure that the hopper (17) is properly closed. If the machine has not been used after being transported, check that all the blocks used for the transportation have been removed.

If necessary, open the hood (7), unscrew the cap (61), and refuel; then close the hood (7).

CAUTION!

Do not ﬁ ll the fuel tank to the top. Leave at least a space of 25 mm in the ﬁ ller to allow the fuel to expand.

Perform the maintenance procedures according to the the Scheduled Maintenance Table (see the relevant paragraph).

STARTING AND STOPPING THE MACHINE

Starting the machine

Sit on the driver's seat (25).

If necessary, adjust the seat to a comfortable position by using the lever (31). If necessary, use the lever (93) to tilt the steering column (1) forward or backward in order to reach a comfortable position.

CAUTION!

Always keep the choke lever in open position before starting the engine: the ignition system does not require employment of the choke lever.

CAUTION!

Do not start the engine by using the manual starting cord: the engine is equipped with electrical ignition by starter.

Turn the ignition key (82) to "I", then to "II" and start the engine. When the engine starts, release the ignition key immediately; it

3. will go back to "I".

CAUTION!

When starting the engine with the ignition key (82) do not press the pedal (2).

CAUTION!

After cranking, the engine does not stay at idle, it immediately reaches the target engine speed. The throttle lever is adjusted by the Manufacturer: do not tamper with it nor use it to change the engine speed!

CAUTION!

The engine cannot be started when the hood (7) is open. A safety system prevents the engine from starting.

Warm up the engine for a few minutes, according to the ambient temperature.

Disengage the parking brake by pressing and releasing the pedal (3).

Drive the machine to the working area, by keeping the hands on the steering wheel and pressing the pedal (2) on the front side to move forward and on the rear side to move backward. The drive speed can be adjusted from zero to maximum speed by increasing the pressure on the pedal (2).

NOTE

The seat (25) is equipped with a safety sensor, which allows the machine to be driven by pressing the pedal (2) only when the operator is on the driver's seat.

146 2559 000(2)2007-02 A SR 1100S P

USER MANUAL

Lower the main broom with the lever (92); it will start turning.

7. Turn on the vacuum system by pushing the switch (85) backward.

NOTE

The vacuum system turns on only when the main broom is lowered.

Lower the side brooms (10 and 11) with the lever (91).

NOTE

The side brooms (10 and 11) can be lowered and lifted even when the machine is moving. The side brooms do not turn when they are lifted or when the main broom is lifted.

10.

Start sweeping by turning the steering wheel (1) and moving the machine forward by pressing the pedal (2).

ENGLISH

Stopping the machine

11.

To stop the machine, release the pedal (2). To stop the machine quickly, also press the service brake pedal (3). In case of emergency, press the emergency push-button (88) to immediately stop the machine. To deactivate the emergency push-button (88), turn it in the direction shown by the arrow.

12.

Lift the side brooms (10 and 11) with the lever (91).

13.

Turn off the vacuum system by bringing back the switch (85) to the centre.

14.

Lift the main broom (12) with the lever (92).

15.

To stop the machine, turn the ignition key (82) to "0".

16.

Engage the parking brake by pressing the pedal (3) and engaging the lever (4).

MACHINE OPERATION

WARNING!

Pay careful attention when operating the machine at high speed: sudden steering could cause this three-wheel machine to become unstable due to weight distribution. Always reduce the speed before steering.

Avoid stopping for a long time with the machine in the same position and the brooms turning: this could create unwanted marks on the ﬂ oor.

To collect light and bulky waste materials, lift the front skirt by pressing the pedal (5); take into consideration that the machine vacuum capability is reduced when the front skirt is lifted.

CAUTION!

When operating on wet grounds, it is essential to turn off the vacuum system with the lever (85) to prevent the dust ﬁ lter from being damaged.

For machine proper operation, the dust ﬁ lter must be as clean as possible. To clean it while sweeping, turn on the ﬁ lter shaker

3. by pressing the switch (85) forward for a few seconds. During this operation the vacuum fan is automatically shut off. After cleaning the ﬁ lter, press the switch (85) backward to restart the vacuum system; then start sweeping again. While working, repeat the procedure every 10 minutes on average (depending on the dustiness of the area to be cleaned).

NOTE

When the dust ﬁ lter is clogged and/or the hopper is full, the machine cannot collect dust and debris anymore.

The hopper (17) should be dumped after each working period and whenever it is full (see the procedure in the next paragraph).

SR 1100S P 146 2559 000(2)2007-02 A

ENGLISH

USER MANUAL

HOPPER EMPTYING

Stop the machine by releasing the drive pedal.

1. Turn the ignition key (2) to "0".

2. Engage the parking brake by pressing the pedal (3) and engaging the lever (4).

3. Disengage the hook (18) by pulling its lower end.

4. Remove the hopper (17) by using the handle (19) and by disengaging it from the inner guides.

5. Discharge all the debris into special containers. To make discharging procedure easier, inside the hopper there are two different containers (optional) with handle (36). Install the containers with handle (36), if equipped.

6. Install the hopper (17) and engage it to the inner guides, then fasten it with the hook (18).

7. The machine is ready to start working again.

AFTER MACHINE USE

After working, before leaving the machine, perform the following procedures.

Lift the side brooms with the lever (91).

1. Lift the main broom with the lever (92).

2. Turn on the ﬁ lter shaker with the switch (85).

3. Empty the hopper (17) (see the procedure in the previous paragraph).

4. Remove the ignition key (82).

5. Engage the parking brake by pressing the pedal (3) and engaging the lever (4).

PUSHING/TOWING THE MACHINE

To push/tow the machine when it is turned off, no special prearrangement is necessary.

MACHINE LONG INACTIVITY

If the machine is not going to be used for more than 30 days, proceed as follows:

Check that the machine storage area is dry and clean.

1. Disconnect the negative terminal of the batteries (43).

2. Handle the petrol engine as shown in the relevant Manual.

FIRST PERIOD OF USE

After the ﬁ rst 8 hours perform the following procedures:

Check the fastening and connecting parts for proper tightening.

–

Check the visible parts for integrity and leakages.

– After the ﬁ rst 20 working hours, or after the ﬁ rst month, change the engine oil (see the procedure in the Petrol Engine Manual).

MAINTENANCE

The lifespan of the machine and its maximum operating safety are ensured by correct and regular maintenance. The following table provides the scheduled maintenance. The intervals shown may vary according to particular working conditions, which are to be deﬁ ned by the person in charge of the maintenance. All scheduled or extraordinary maintenance procedures must be performed by qualiﬁ ed personnel, or by an authorised Service Center. This Manual describes only the easiest and most common maintenance procedures. For other maintenance procedures shown in the Scheduled Maintenance Table, refer to the Service Manual that can be consulted at any Service Center.

WARNING!

To perform maintenance procedures, the machine must be off and, if necessary, the batteries must be disconnected. Moreover, carefully read all the instructions in the Safety chapter before performing any maintenance procedure.

146 2559 000(2)2007-02 A SR 1100S P

USER MANUAL

ENGLISH

SCHEDULED MAINTENANCE TABLE

Procedure Upon delivery

Battery ﬂ uid level check

Side and main broom height check and adjustment

Dust ﬁ lter cleaning and integrity check

Engine oil level check (**)

Engine air ﬁ lter cleaning check (**)

Skirt height and operation check

Filter shaker operation check (*)

Hood safety switch operation check (*)

Main broom driving belt visual inspection (*)

Engine air ﬁ lter cleaning (**)(4)(9)

Nut and screw tightening check (*)(1)

Service and parking brake check and adjustment (*)

Engine oil change (**)(2)(4)

Fuel deposits container cleaning (**)(4)

Spark plug cleaning/adjustment check (**)(4)

Fuel tank and ﬁ lter cleaning (4)(8)

Check of belt tension between engine and dynamotor (*)

Steering chain check and cleaning (*)

Main broom driving belt replacement (*)

Engine air ﬁ lter replacement (**)(5)(10)

Spark plug replacement (**)(5)

Valve clearance check/adjustment (5)(8)

Main motor and drive system motor carbon brush check or replacement

Replacement of the belt between engine and dynamotor

Engine combustion chamber cleaning (6)(8)

Fuel supply hose check (and replacement) (7)(8)

Engine speed check (*)

Every 10

hours

Every 50

hours

Every

100

hours

Every

200

hours

Every

300

hours

Every

400

hours

(*)

(*) For the relevant procedure, see the Service Manual. (**) For the relevant procedure, see the Petrol Engine Manual. (1) And after the ﬁ rst 8 running-in hours. (2) The ﬁ rst time after 20 hours or after one month. (3) Or every 3 months. (4) Or every 6 months. (5) Or every year. (6) Every 500 hours. (7) Every 2 years. (8) Maintenance procedure to be performed by authorised Honda personnel, unless the operator has the service equipment

and is qualiﬁ ed to perform such procedure. Refer to Honda Service Manual. (9) Clean more often in dusty areas. (10) Replace only the paper element.

SR 1100S P 146 2559 000(2)2007-02 A

ENGLISH

USER MANUAL

MAIN BROOM HEIGHT CHECK AND ADJUSTMENT

NOTE

Brooms with harder or softer bristles are available. This procedure is applicable to all types of brooms.

Check the main broom distance from the ground,

1. according to the following procedure:

Drive the machine on a level ﬂ oor.

•

Keep the machine stationary, lower the main broom

•

and turn it on for a few seconds. Stop and lift the main broom, then move the machine

•

and switch it off. Check that the main broom print (A, Fig. 1), along its

•

length, is 2 to 4 cm wide. If the print (A) is not within speciﬁ cations, adjust the broom height as shown in step 2. Engage the parking brake with the pedal (3) and the lever

2. (4). Turn the ignition key (82) to "0".

3. Open the hood (7).

4. Loosen the knob (A, Fig. 2) on the left side of the machine.

5. Turn the knob (B, Fig. 2) and remind that:

It must be screwed to lift the broom;

•

It must be unscrewed to lower the broom.

• After the adjustment, hold the knob (B) and tighten the knob (A). Perform step 1 again to check that the main broom is at

7. the correct distance from the ground. When the broom is too worn to be adjusted, replace it as

8. shown in the next paragraph.

CAUTION!

If the main broom print is excessive (larger than 4 cm), the machine regular operation is affected and the moving or electrical parts can overheat, thus reducing machine life. Pay careful attention when performing the abovementioned checks, and always use the machine according to the indicated conditions.

S311389

Figure 1

S311390

Figure 2

146 2559 000(2)2007-02 A SR 1100S P

MAIN BROOM REPLACEMENT

NOTE

Brooms with harder or softer bristles are available. This procedure is applicable to all types of brooms.

CAUTION!

It is advisable to wear protective gloves when replacing the main broom because there can be sharp debris between the bristles.

Drive the machine on a level ground and engage the

1. parking brake with the pedal (3) and the lever (4). Turn the ignition key (82) to "0".

2. Unscrew the knobs (23) and remove the right door (22).

3. Loosen the knob (A, Fig. 3).

4. Unscrew the knobs (B, Fig. 3) and remove the broom

5. compartment cover (C). Remove the broom (A, Fig. 4).

6. Check that the drive hub (A, Fig. 5) is free from dirt or

7. foreign materials (ropes, rags, etc.) accidentally rolled up. The new main broom must be installed with the bristles

8. rows (B, Fig. 5) bent as shown in the ﬁ gure. Install the new main broom (C, Fig. 5) and ensure that the

9. mesh (D) correctly ﬁ ts into the relevant drive hub (A). Install the broom compartment cover (C, Fig. 3) and screw

10. the knobs (B) and (A). Install the right door (22), then screw the knobs (23).

11. Check and adjust the main broom height as shown in the

12. previous paragraph.

USER MANUAL

Figure 3

ENGLISH

S311391

Figure 4

Figure 5

S311392

S311393

SR 1100S P 146 2559 000(2)2007-02 A

ENGLISH

USER MANUAL

SIDE BROOM HEIGHT CHECK AND ADJUSTMENT

NOTE

Brooms with harder or softer bristles are available. This procedure is applicable to all types of brooms.

Check the side broom distance from the ground, according to the following procedure:

•

Drive the machine on a level ground and lower the side brooms.

•

Keep the machine stationary and turn on the side brooms for a few seconds.

•

Lift the side brooms, then move the machine and turn it off.

•

Check that the side broom prints are as shown in the ﬁ gure (A and B, Fig. 6).

If the print is not within speciﬁ cations, adjust the broom height, according to the procedure shown in step 2.

Engage the parking brake with the pedal (3) and the lever (4).

Turn the ignition key (82) to "0".

Loosen the knob (A, Fig. 7) positioned above the broom.

Turn the knob (B, Fig. 7) and remind that:

•

It must be screwed to lift the broom;

•

It must be unscrewed to lower the broom.

After the adjustment, hold the knob (B) and tighten the knob (A).

Perform step 1 again to check the proper adjustment of the side broom height.

When the brooms are too worn and can no longer be adjusted, replace them according to the procedure shown in the relevant paragraph.

SIDE BROOM REPLACEMENT

S311394

Figure 6

S311395

Figure 7

NOTE

Brooms with harder or softer bristles are available. This procedure is applicable to all types of brooms.

CAUTION!

It is advisable to wear protective gloves when replacing the side brooms because there can be sharp debris between the bristles.

Drive the machine on a level ground and engage the

1. parking brake with the pedal (3) and the lever (4). Turn the ignition key (82) to "0".

2. Lay the hand inside the side broom and press the tabs (A,

3. Fig. 8) inwards, then remove the broom (B) by disengaging it from the four pins (C). Install the new side broom by engaging it on the pins (C,

4. Fig. 8) and on the tabs (A). Check and adjust the side broom height as shown in the

5. previous paragraph.

S311396

Figure 8

146 2559 000(2)2007-02 A SR 1100S P

USER MANUAL

ENGLISH

DUST FILTER CLEANING AND INTEGRITY CHECK

NOTE

Besides the standard paper ﬁ lter, polyester ﬁ lters are also available. The following procedure is applicable to each type of ﬁ lter.

Drive the machine on a level ground and engage the

1. parking brake with the pedal (3) and the lever (4). Turn the ignition key (82) to "0".

2. Disengage the hook (18) by pulling its lower end.

3. Remove the hopper (17) by using the handle (19) and by

4. disengaging it from the inner guides. Unscrew the knobs (33) and remove the ﬁ lter compartment

5. cover (32). Loosen the knobs (A, Fig. 9).

6. Disconnect the connector (B, Fig. 9) from the ﬁ lter shaker

7. motor (C). Remove the dust ﬁ lter fastening frame (D, Fig. 9).

8. Remove the dust ﬁ lter (E, Fig. 9).

9. In an outdoor area, clean the ﬁ lter by shaking it on a level

10. and clean surface, tapping the side (A, Fig. 11) opposite to the wire gauze (B). Complete the cleaning procedure by using compressed air (C, Fig. 11) at maximum 6 Bars, blowing only from the side of the wire gauze (B), at a minimum distance of 30 cm. Moreover, according to the ﬁ lter type, observe the following cautions:

Paper ﬁ lter (standard): Do not use water or detergents

•

to clean it, otherwise it can be damaged. Polyester ﬁ lter (optional): For a better cleaning, it is

•

allowed to wash the ﬁ lter with water and non-lathering detergents. This provides better quality cleaning but reduces the life of the ﬁ lter, which will have to be replaced more frequently. The use of inadequate detergents can damage the ﬁ lter.

Check the ﬁ lter body for tears. If necessary, replace the

11. ﬁ lter. Clean the rubber gasket (A, Fig. 10) of the cover (32) and

12. check it for integrity and efﬁ ciency; if necessary replace it. Assemble the components in the reverse order of

13. disassembly, and note the following:

Install the ﬁ lter (E, Fig. 9) with the wire gauze (B, Fig.

•

11) facing upwards.

Figure 9

Figure 10

S311397

S311398

Figure 11

SR 1100S P 146 2559 000(2)2007-02 A

S311399

ENGLISH

USER MANUAL

SKIRT HEIGHT AND OPERATION CHECK

Drive the machine on a level ﬂ oor that is suitable for

1. checking the skirt height. Engage the parking brake with the pedal (3) and the lever (4). Turn the ignition key (82) to "0".

Side skirt check

Unscrew the knobs (23 and 21) and remove both left (20)

3. and right doors (22). Check the side skirts (13 and 14) for integrity. Replace the

4. skirts when they have cuts (A, Fig. 12) larger than 20 mm or cracks (B) larger than 10 mm (for skirt replacement, refer to the Service Manual). Check that distance from the ground of the side skirts (13

5. and 14) is within 0 – 3 mm (A, Fig. 13). If necessary, adjust the skirt height by using the slots on the screws (A, Fig.

16). Assemble the components in the reverse order of

6. disassembly.

Front and rear skirt check

Remove the main broom, as shown in the relevant

7. paragraph. Check the front (15) and rear skirts (16) for integrity.

8. Replace the skirts when they have cuts (A, Fig. 12) larger than 20 mm or cracks (B) larger than 10 mm (for skirt replacement, refer to the Service Manual). Check that:

The front skirt (A, Fig. 17) slightly touches the ground

•

and that it is not detached from the ground (A, Fig. 14). The distance from the ground of the rear skirt (B, Fig.

•

17) is within 0 – 3 mm (A, Fig. 13).

If necessary, adjust the skirt height by using the slots on

10. the screws (C and D, Fig. 17). Press the front skirt lifting pedal (5) and check that the

11. front skirt (A, Fig. 15) turns upward for about 90° (as shown in the ﬁ gure); then release the pedal and check that the skirt does not remain in an intermediate position but returns to its initial position. If necessary, for the front skirt control cable adjustment or replacement, refer to the Service Manual. Assemble the components in the reverse order of

12. disassembly.

S311400 S311401

Figure 12 Figure 13

S311402 S311403

Figure 14 Figure 15

S311404

Figure 16

S311405

Figure 17

146 2559 000(2)2007-02 A SR 1100S P

HOOD SAFETY SWITCH OPERATION CHECK

While the engine is running, slightly open the hood (7) and

1. check that the engine stops immediately. If the engine keeps running when the hood (7) is open, contact an authorised Service Center or Retailer.

FUSE CHECK/REPLACEMENT/RESET

Drive the machine on a level ground and engage the

1. parking brake with the pedal (3) and the lever (4). Turn the ignition key (82) to "0".

2. Open the hood (7).

3. Disconnect the battery negative connector (43).

Lamellar fuse check/replacement

Remove the fuse box cover (46).

5. Check/replace the relevant fuse among the following (Fig.

18): F1: Main fuse (key circuit) (15 A) F2: Filter shaker motor fuse (25 A) F3: Manual vacuum system fuse (40 A) (optional) F4: Vacuum system motor fuse (30 A) F5: Horn and ﬂ ashing light fuse (10 A) F6: Working light fuse (10 A) (optional) Remove the electrical component box cover (50).

7. Check/replace the following fuse (Fig. 19):

8. FT: Drive system fuse (70 A) Remove and check/replace the following fuse (63):

9. FR: Charging system fuse (70 A)

USER MANUAL

Figure 18

ENGLISH

S311406

Circuit breaker check

Check for deactivation of one of the following fuses, then

10. reset it after the relevant motor has cooled down: FA: Main broom motor circuit breaker (30 A) (47) FB: Side broom motor circuit breaker (10 A) (48)

Assembly

Assemble the components in the reverse order of

11. disassembly.

S311407

Figure 19

SR 1100S P 146 2559 000(2)2007-02 A

ENGLISH

USER MANUAL

TROUBLESHOOTING

Trouble Possible cause Remedy

The battery connector (46) is disconnected. Connect the battery connector.

The engine oil level is low. Add engine oil. (1)

When the ignition key is turned to "I", the engine does not start.

The engine stops during operation.

The machine does not move when pressing the pedal (2).

The main broom does not work. The circuit breaker (47) is deactivated.

The side brooms do not operate.

The dive system malfunction led (49) is ﬂ ashing. The drive system is malfunctioning.

The fuel level is low. Refuel. (1)

The fuel does not reach the carburettor. Check the connecting hose. (1)

The hood is not properly closed. Close the hood properly.

The spark plug does not produce a spark. Clean/replace the spark plug. (1)

The engine oil level is low. Add engine oil. (1)

The fuel level is low. Refuel. (1)

The parking brake is engaged. Disengage the parking brake.

When starting the machine with the ignition key (82), the pedal (2) is pressed, or the operator is not yet on the driver's seat.

The main broom is not lowered. Lower the main broom.

The circuit breaker (48) is deactivated.

Start the machine with the ignition key (82), only after being on the driver's seat and without pressing the pedal (2).

Reset the fuse (47) by pressing the relevant switch.

Reset the fuse (48) by pressing the relevant switch.

To detect the failure, refer to the Service Manual (at any Nilﬁ sk-Advance Service Center).

(1) For the relevant procedure, see the Petrol Engine Manual.

For further information, refer to the Service Manual, available at any Nilﬁ sk-Advance Service Center.

SCRAPPING

Have the machine scrapped by a qualiﬁ ed scrapper. Before scrapping the machine, remove and separate the following materials, which must be disposed of properly according to the Law in force:

Batteries

–

Engine oil

–

Polyester dust ﬁ lter

–

Main and side brooms

–

Plastic hoses and components

–

Electrical and electronic components (*)

–

(*) Refer to the nearest Nilﬁ sk-Advance Center especially when scrapping electrical and electronic components.

146 2559 000(2)2007-02 A SR 1100S P

GEBRUIKSAANWIJZING

NEDERLANDS

INHOUDSOPGAVE

INLEIDING ....................................................................................................................................................................... 2

DOEL EN INHOUD VAN DEZE HANDLEIDING .............................................................................................................................. 2

BETREFFENDE PERSONEN ......................................................................................................................................................... 2

OPBERGEN VAN DE HANDLEIDING ............................................................................................................................................. 2

CONFORMITEITSVERKLARING .................................................................................................................................................... 2

IDENTIFICATIEGEGEVENS ........................................................................................................................................................... 2

ANDERE GEBRUIKERSHANDLEIDINGEN .................................................................................................................................... 3

VERVANGINGSONDERDELEN EN ONDERHOUD ....................................................................................................................... 3

MODIFICATIES EN VERBETERINGEN .......................................................................................................................................... 3

BEDRIJFSCAPACITEIT ................................................................................................................................................................... 3

ALGEMENE OPMERKINGEN ......................................................................................................................................................... 3

VERPAKKING VERWIJDEREN/AFLEVERING .............................................................................................................. 4

VEILIGHEID ..................................................................................................................................................................... 4

GEBRUIKTE SYMBOLEN .............................................................................................................................................................. 4

ALGEMENE INSTRUCTIES ............................................................................................................................................................ 5

BESCHRIJVING VAN DE MACHINE .............................................................................................................................. 7

BOUW VAN DE MACHINE .............................................................................................................................................................. 7

BEDIENINGSPANEEL EN KNOPPEN ............................................................................................................................................ 9

ACCESSOIRES / OPTIES ............................................................................................................................................................... 9

TECHNISCHE EIGENSCHAPPEN ............................................................................................................................................... 10

ELEKTRISCH SCHEMA .................................................................................................................................................................11

GEBRUIK ....................................................................................................................................................................... 13

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE ...................................................................13

VOOR HET STARTEN VAN DE MACHINE ................................................................................................................................... 14

DE MACHINE STARTEN EN STOPPEN ....................................................................................................................................... 14

MACHINE IN BEDRIJF .................................................................................................................................................................. 15

DE AFVALCONTAINER LEGEN .................................................................................................................................................... 16

NA GEBRUIK VAN DE MACHINE ................................................................................................................................................. 16

DUW-/TREKBEWEGING VAN DE MACHINE ............................................................................................................................... 16

LANGE PERIODE VAN STILSTAND ............................................................................................................................................. 16

EERSTE GEBRUIKSPERIODE ..................................................................................................................................................... 16

ONDERHOUD ................................................................................................................................................................ 16

ONDERHOUDSSCHEMA ..............................................................................................................................................................17

DE HOOGTE VAN DE HOOFDBORSTEL CONTROLEREN EN AFSTELLEN ............................................................................ 18

DE HOOFDBORSTELVERVANGEN ............................................................................................................................................. 19

DE HOOGTE VAN DE ZIJBORSTELS CONTROLEREN EN AFSTELLEN .................................................................................. 20

DE ZIJBORSTELS VERVANGEN ................................................................................................................................................. 20

REINIGING EN CONTOLE OP INTEGRITEIT VAN HET STOFFILTER ....................................................................................... 21

CONTROLE VAN DE HOOGTE EN WERKING VAN DE FLAPS ................................................................................................. 22

CONTROLE VAN DE WERKING VAN DE BEVEILIGINGSSCHAKELAAR VOOR OPENING VAN DE MOTORKAP .................23

CONTROLE / VERVANGING / RESETTEN VAN DE ZEKERINGEN ........................................................................................... 23

STORINGEN LOKALISEREN ....................................................................................................................................... 24

VERWIJDERING ............................................................................................................................................................ 24

SR 1100S P 146 2559 000(2)2007-02 A

NEDERLANDS

GEBRUIKSAANWIJZING

INLEIDING

OPMERKING

De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid, de werking, het stoppen, het onderhoud, de vervangingsonderdelen en het verwijderen van de machine. De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilﬁ skAdvance voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilﬁ sk-Advance is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in de juiste houder bij de machine worden opgeborgen. Er mogen geen vloeistoffen of andere materialen bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke EG verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op het plaatje (37). Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine. Het serienummer en het model van de benzinemotor staan op het plaatje (70). Deze informatie heeft u nodig om vervangingsonderdelen voor de machine en de benzinemotor te bestellen. Gebruik de onderstaande ruimte om de identiﬁ catiegegevens van de machine en de benzinemotor op te schrijven.

Model MACHINE ...............................................................................

Serienummer MACHINE ...................................................................

Model MOTOR ..................................................................................

Serienummer MOTOR .......................................................................

146 2559 000(2)2007-02 A SR 1100S P

GEBRUIKSAANWIJZING

NEDERLANDS

ANDERE GEBRUIKERSHANDLEIDINGEN

Bij de machine worden de volgende handleidingen geleverd:

Handleiding van de benzinemotor; deze vormt een integraal onderdeel van deze handleiding.

–

Catalogus met vervangingsonderdelen van de veegmachine

– Andere beschikbare handleidingen:

Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilﬁ sk-Advance)

–

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of reparatiewerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij de servicecentra van Nilﬁ sk-Advance laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilﬁ sk-Advance, zorg dan dat u het model en het serienummer altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilﬁ sk-Advance streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modiﬁ caties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modiﬁ caties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoeging van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilﬁ skAdvance.

BEDRIJFSCAPACITEIT

Deze veegmachine is ontwikkeld en gebouwd voor het reinigen/vegen van gladde, solide vloeren en voor het verzamelen van stof en kleine vuildeeltjes in privé- en bedrijfsruimten onder gecontroleerde veilige omstandigheden door een bevoegde bediener.

ALGEMENE OPMERKINGEN

Alle verwijzingen naar voorwaarts, achterwaarts, vóór, rechts, links of achter in deze handleiding zijn vanuit de bediener in zijn rijpositie op de stoel bekeken (25).

SR 1100S P 146 2559 000(2)2007-02 A

NEDERLANDS

GEBRUIKSAANWIJZING

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op. Controleer bij aﬂ evering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. Controleer of de uitrusting van de machine overeenkomt met de volgende lijst:

Technische documentatie:

–

Gebruiksaanwijzing van de veegmachine

• Handleiding van de benzinemotor

• Catalogus met vervangingsonderdelen van de veegmachine

•

Zekering Nr. 1 van 70 A

–

VEILIGHEID

De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen. Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbool geeft een gevaar met mogelijk dodelijk aﬂ oop voor de bediener aan.

LET OP!

Dit symbool geeft een mogelijk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door.

OPMERKING

Dit symbool geeft een waarschuwing aan over de werking van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling wordt uitgevoerd.

146 2559 000(2)2007-02 A SR 1100S P

GEBRUIKSAANWIJZING

NEDERLANDS

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en speciﬁ eke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

Zet de contactsleutel in de stand '0' en ontkoppel de accu's voordat u onderhouds- of

–

reparatiewerkzaamheden gaat uitvoeren. Deze machine mag alleen worden gebruikt door speciaal opgeleid en bevoegd personeel. De machine mag

–

niet worden gebruikt door kinderen of mensen met een handicap. Zorg dat er geen vonken, vlammen of rokende/gloeiende materialen bij de accu's in de buurt kunnen

–

komen. Bij normaal gebruik van de machine kunnen er explosieve gassen vrij komen. Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.

–

Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door

–

veiligheidssteunen. Telkens als er werkzaamheden worden verricht onder de geopende motorkap, moet u ervoor zorgen dat de

–

motorkap niet per ongeluk dicht kan vallen. Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen,

–

vloeistoffen of dampen aanwezig zijn. Let op: de brandstof is zeer licht ontvlambaar.

–

Roken en open vuur in ruimten waar brandstof wordt bijgevuld of opgeslagen is verboden.

–

Giet de brandstoftank niet helemaal vol. De brandstof gaat uitzetten en daarom mag de tank niet verder dan

–

25 mm onder de rand van de vulmond worden bijgevuld. Controleer na het bijvullen van de brandstof of de dop van de brandstoftank goed is afgesloten.

–

Wanneer er tijdens het tanken brandstof naar buiten loopt, moet u alle brandstof verwijderen en de dampen

–

laten oplossen voordat u de motor start. Zorg dat er geen brandstof op de huid komt en dat u de dampen niet inademt. Hou buiten bereik van

–

kinderen. Laat de motor niet meer dan 20° kantelen; als de motor verder wordt gekanteld, kan er brandstof uit de tank

–

lopen. Zet geen voorwerpen op de motor.

–

Schakel de motor uit voordat u er werkzaamheden aan uitvoert. Om te voorkomen dat de motor per ongeluk

–

aan gaat, moet u altijd het dopje van de bougie ontkoppelen. Als de machine van loodaccu's (WET) is voorzien, mag de machine zelf niet meer dan 30° ten opzichte

–

van de vlakke grond worden gekanteld. Anders kan de uiterst corroderende vloeistof uit de accu lopen. Als de machine bij onderhoudswerkzaamheden moet worden gekanteld, moeten eerst de accu's worden verwijderd.

LET OP!

Koolmonoxide (CO) kan hersenletsel of zelfs dodelijk letsel veroorzaken. De interne verbrandingsmotor van deze machine stoot koolmonoxide uit. Adem geen uitlaatgassen in. Gebruik alleen in afgesloten ruimte wanneer er voldoende ventilatie en een tweede persoon aanwezig zijn.

SR 1100S P 146 2559 000(2)2007-02 A

NEDERLANDS

LET OP!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig

–

door. Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast

–

komen te zitten in de bewegende delen van de machine. Laat de machine nooit onbeheerd staan met de sleutel in de contactschakelaar en controleer altijd of de

–

machine niet uit zichzelf kan bewegen. Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan gespeciﬁ ceerd.

–

Gebruik de machine niet in bijzonder stofﬁ ge ruimten.

–

Was de machine niet met directe waterstralen, een hogedrukspuit of met bijtende materialen. Gebruik geen

–

perslucht om de machine te reinigen, met uitzondering van de ﬁ lters (zie het betreffende deel). Let er bij het gebruik van de machine op dat er zich geen mensen, met name kinderen, in het werkgebied

–

van de machine bevinden. Zet geen ﬂ essen vloeistof op de machine.

–

De temperatuur moet bij opslag van de machine tussen de 0°C en +40°C liggen.

–

De temperatuur moet bij gebruik van de machine tussen de 0°C en +40°C liggen.

–

De vochtigheidsgraad moet tussen 30% en 95% liggen.

–

Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als

–

bij stilstand. Gebruik de machine niet als vervoermiddel of voor slepen/duwen.

–

Laat de borstels niet werken als de machine stilstaat om schade aan de vloer te voorkomen.

–

Gebruik bij brand een poederbrandblusser. Gebruik geen water.

–

Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen.

–

Pas de bedrijfssnelheid aan de oppervlakken aan.

–

Gebruik de machine niet op hellingen of schuine oppervlakken met een grotere hellingshoek dan

–

gespeciﬁ ceerd. Deze machine is niet geschikt voor gebruik op straat of openbare wegen.

–

Verwijder om geen enkele reden de beschermingen van de machine.

–

Houd u strikt aan de aanwijzingen bij gewone onderhoudswerkzaamheden.

–

Verwijder of verander geen plaatjes van de fabrikant op de machine.

–

Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt

–

door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum. Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegd leverancier

–

en/of bevoegde detailhandelaar. Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in

–

het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd. Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke

–

materialen (accu, kunststof, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering). Bij normaal gebruik veroorzaken de trillingen van de machine geen gevaarlijke situaties. Het trillingsniveau

–

van de machine is minder dan 2,5 m/s2 (EN 1033-1995-08; EN 1032/A1-1998) Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig

–

door. Tijdens de werking van de motor wordt de demper warm; raak de demper nooit aan als hij warm is om

–

brandwonden of brand te voorkomen. Laat de motor nooit draaien met onvoldoende olie, want dat kan ernstige schade veroorzaken. Controleer

–

het oliepeil bij een uitgeschakelde motor terwijl de machine horizontaal staat. Laat de motor nooit zonder luchtﬁ lter draaien, omdat dit schade kan veroorzaken.

–

Technische werkzaamheden aan de motor moeten altijd door een bevoegd dealer worden uitgevoerd.

–

Gebruik voor de motor alleen originele vervangingsonderdelen of equivalenten ervan. Het gebruik van

–

vervangingsonderdelen van een mindere kwaliteit kan de motor ernstig beschadigen.

GEBRUIKSAANWIJZING

146 2559 000(2)2007-02 A SR 1100S P

BESCHRIJVING VAN DE MACHINE

BOUW VAN DE MACHINE

Stuur

1. Pedaal voor voorwaartse/achterwaartse beweging

2. Servicerempedaal

3. Hendel voor inschakeling parkeerrem

4. Druk het rempedaal (3) in en schakel daarna de hendel (4) in om de servicerem om te zetten in de parkeerrem. Pedaal voor omhoog brengen voorﬂ ap

5. Opbergvak

6. Motorklep

7. Aandrijfwielen achter op vaste as

8. Sturend voorwiel

9. Zijborstel rechts

10. Zijborstel links (optioneel)

11. Hoofdborstel

12. Zijﬂ ap links

13. Zijﬂ ap rechts

14. Voorﬂ ap

15. Achterﬂ ap

16. Afvalcontainer (legen bij volle container)

17. Bevestiging afvalcontainer

18. Handgreep voor afvalcontainer

19. Linkerklep (alleen voor onderhoud openen)

20.

GEBRUIKSAANWIJZING

Knoppen klep

21. Rechterklep (voor verwijdering van de hoofdborstel)

22. Knoppen klep

23. Knipperlicht (altijd in werking als de sleutel in 'I' staat)

24. (optioneel) Bestuurdersstoel met beveiligingsmicroschakelaar

25. Extra contact voor de handmatige aanzuiger (optioneel)

26. Stuurkolom (naar voren en naar achteren verstelbaar)

27. Bedrijfsverlichting (optioneel)

28. Stelknop voor de afstelling in hoogte van de zijborstel

29. rechts Knop voor afstelling van de hoogte van de zijborstel links

30. (optioneel) Bedieningshendel voor lengteverplaatsing van de stoel

31. Afdekking van de aanzuigﬁ lterruimte

32. Knop voor de afdekking

33. Handmatige aanzuiging (optioneel)

34. Houders voor de handmatige aanzuiging

35. Interne containers met handgreep voor afval (optioneel)

36. Plaatje met serienummer / technische gegevens /

37. conformiteitsmarkering Hendels voor opening van de motorklep

38. Verankeringen voor het omhoog brengen van de machine

39.

NEDERLANDS

SR 1100S P 146 2559 000(2)2007-02 A

S311385

NEDERLANDS

GEBRUIKSAANWIJZING

OPBOUW VAN DE MACHINE (vervolg)

Motorklep (open)

41. Steunstangen van de motorklep

42. Accu's

43. Aansluitschema's voor accu's

44. Accudoppen

45. Kastje met smeltzekeringen

46. Herbruikbare zekering voor de motor van de hoofdborstel

47. Herbruikbare zekering voor de motoren van de zijborstels

48. Led voor alarm defect in aandrijfsysteem

49. Wanneer de LED brandt, werkt het aandrijfsysteem; wanneer de LED knippert, is er een storing in het aandrijfsysteem. Kastje voor elektrische onderdelen

50. Elektronische installatie aandrijfsysteem

51. Ventilatieklep

52. Accuhouder

53. Handmatige aanzuiging (optioneel)

54. Stelknop voor afstelling van de hoogte van de hoofdborstel

55.

Benzinemotor

56. Dop voor bijvullen en controleren oliepeil van de motor

57. Aftapdop motorolie

58. Luchtﬁ lter motor

59. Brandstofreservoir

60. Brandstoftankdop

61. Dynamomotor (startmotor en dynamo)

62. Zekering oplaadsysteem

63. Schakelaar motor

64. Diode

65. Gashendel (niet gebruiken!)

66. Kraantje voor openen/afsluiten van de brandstoftoevoer

67. (niet gebruiken!) Luchthendel (starter) (niet gebruiken!)

68. Snoer voor handmatige start van de motor (niet

69. gebruiken!) Model en serienummer van de benzinemotor

70. Microschakelaar opening motorklep

71.

146 2559 000(2)2007-02 A SR 1100S P

S311386

GEBRUIKSAANWIJZING

NEDERLANDS

BEDIENINGSPANEEL EN KNOPPEN

Bedieningspaneel links

81. Contactsleutel

82.

stand '0': machine uitgeschakeld en alle functies uitgeschakeld

•

stand 'I': elektrisch systeem ingeschakeld (voor het starten van de benzinemotor)

• motor in werking (na het starten van de benzinemotor) inschakeling van het knipperlicht

stand 'II': inschakeling van de startmotor

• Urenteller

83. Schakelaar voor akoestisch waarschuwingssignaal

84. Schakelaar voor de aanzuigventilator/ﬁ lterschudder

85. Knop voor activering van extra contact voor handmatige aanzuiging (optioneel)

86. Schakelaar voor inschakeling bedrijfsverlichting (optioneel)

87. Noodknop. Druk hierop in noodsituaties om alle functies van de machine te stoppen. U kunt hem weer resetten na het

88. inschakelen door hem in de richting van de pijl op de knop zelf te drukken. Bevestigingsschroeven panelen

89. Bedieningspaneel rechts

90. Hendel voor omhoog/omlaag van de zijborstels rechts en links

91. Hendel voor het omhoog/omlaag brengen van de hoofdborstel

92. Stelhendel voor de stuurwielstand

93.

ACCESSOIRES / OPTIES

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, volgens het gebruik van de machine:

Hoofd- en zijborstels met hardere of zachtere haren dan de standaardborstel

–

Stofﬁ lter in antistatisch polyester en in polyester BIA C

–

Zijborstel links

–

Handmatige aanzuiging

–

Bedrijfslampje

–

Knipperlampje

–

Flaps van verschillende materialen

–

Beschermkap bediener

–

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

S311387

SR 1100S P 146 2559 000(2)2007-02 A

NEDERLANDS

GEBRUIKSAANWIJZING

TECHNISCHE EIGENSCHAPPEN

Algemeen Waarden

Lengte machine 1.480 mm Breedte van de machine (zonder zijborstels) 930 mm Maximale hoogte van de machine (bij het stuur) 1.220 mm Breedte van het reinigingsvlak (zonder zijborstels) 700 mm Breedte van het reinigingsvlak (met een zijborstel) 980 mm Breedte van het reinigingsvlak (met twee zijborstels) 1.260 mm Minimale hoogte van de grond (zonder ﬂ aps) 55 mm Afmetingen hoofdborstel (diameter x lengte) 300 mm x 700 mm Diameter zijborstels 420 mm Diameter sturend voorwiel 250 mm Diameter achterste aandrijfwielen 250 mm Totaalgewicht in beweging 320 kg Inhoud afvalcontainer 70 liter Motor hoofdborstel 500 W Motoren zijborstels 60 W Motor aandrijfsysteem 600 W, 110 omw/min Motor aanzuigsysteem 310 W Motor ﬁ lterschudder 90 W, 6.000 omw/min Startmotor en dynamo (dynamomotor) 1.100 W Geluidsniveau (A Lpa) 78,3 dB(A) Trillingsniveau op de armen van de bediener (*) Minder dan 2,5 m/s Trillingsniveau op het lichaam van de bediener (*) 0,6 m/s

(*) Bij normale werkomstandigheden op een vlakke ondergrond van asfalt.

Prestaties Waarden

Maximale snelheid (vooruit) 6 km/h Maximale snelheid (achteruit) 3 km/h Maximale hellingshoek 20% Minimale draaicirkel 1.310 mm

Accu's Waarden

Accuspanning 24 V Standaardaccu's Met lood, met elektrolyt (WET) Capaciteit accu's 80 Ah C5, 12 V Maximale afmetingen houder accu's (breedte x lengte x hoogte) 280 x 375 x 385 mm

Aanzuiging en stofﬁ ltering Waarden

Stofﬁ lter van karton van 5-10 m 4,3 m Drukverlaging hoofdborstelruimte 11 mm H2O

Benzinemotor (*) Waarden

Merk HONDA Model GX120 Cilinderinhoud 118 cc Maximaal vermogen 2,9 kW bij 3.600 toeren/min Kalibratie motor 2,3 kW bij 3.400 toeren/min Maximaal koppel 0,75 kgm bij 2.500 toeren/min Inhoud brandstoftank 2,5 liter Type benzine Zonder lood voor auto's

(*) Zie voor de overige gegevens/waarden van de benzinemotor de betreffende gebruikershandleiding.

146 2559 000(2)2007-02 A SR 1100S P

ELEKTRISCH SCHEMA

Legende

BAT Accu's BE1 Knipperlamp (optioneel) BLK Frame motor

BZ1 Akoestisch signaal bij achteruitrijden/akoestisch signaal EBD Diode EB1 Elektronische installatie aandrijfsysteem ES0 Veiligheidsrelais motor ES1 Relais hoofdborstel ES2 Relais ﬁ lterschudder ES3 Relais aanzuigsysteem ES4 Relais handmatige aanzuiging (optioneel) ES5 Relais zijborstels ES6 Relais starten benzinemotor

FA Herbruikbare zekering hoofdborstel FB Herbruikbare zekering zijborstels FR Zekering oplaadsysteem (70 A) FT Zekering aandrijfsysteem (70 A) F1 Algemene zekering (circuit sleutel) (15 A) F2 Zekering motor ﬁ lterschudder (25 A) F3 Zekering handmatige aanzuiging (40 A) (optioneel) F4 Zekering voor motor aanzuigsysteem (30 A) F5 Zekering akoestisch signaal en knipperlicht (10 A) F6 Zekering bedrijfsverlichting (10 A) (optioneel)

HM Urenteller

K1 Contactsleutel

LD1 Diagnoselampje elektronische installatie aandrijfsysteem

L1 Bedrijfsverlichting (optioneel) M1 Motor hoofdborstel M2 Motor aandrijfsysteem M3 Motor ﬁ lterschudder M4 Motor zijborstel rechts M5 Motor zijborstel links (optioneel) M6 Motor aanzuigsysteem M7 Motor handmatige aanzuiging (optioneel) M8 Dynamotor

P1 Schakelaar voor akoestisch waarschuwingssignaal

R1 Potentiometer aandrijfsnelheid (pedaal)

R2 Weerstand LED

SPK Inspuitsysteem motor SWS Noodknop SW1 Microschakelaar voor hoofdborstel SW2 Schakelaar aanzuigsysteem/ﬁ lterschudder SW3 Schakelaar handmatige aanzuiging (optioneel) SW4 Beveiligingsmicroschakelaar in de bestuurdersstoel SW5 Microschakelaar zijborstels SW6 Schakelaar bedrijfsverlichting (optioneel) SW8 Microschakelaar opening motorklep

GEBRUIKSAANWIJZING

Kleurcodering

BK Zwart BU Blauw BN Bruin GN Groen GY Grijs OG Oranje

PK Roze RD Rood

VT Paars WH Wit

YE Geel

NEDERLANDS

SR 1100S P 146 2559 000(2)2007-02 A

NEDERLANDS

GEBRUIKSAANWIJZING

ELEKTRISCHE INSTALLATIE (vervolg)

S311388

146 2559 000(2)2007-02 A SR 1100S P

GEBRUIKSAANWIJZING

NEDERLANDS

GEBRUIK

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende woorden:

GEVAAR

–

LET OP

–

WAARSCHUWING

–

ADVIES

–

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen. Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

De machine heeft twee loodaccu's van 12 V nodig, die volgens het schema zijn aangesloten (44). De machine kan op een van de volgende manieren worden geleverd: a)

Met accu's op de machine gemonteerd, klaar voor gebruik

De accu’s zijn op de machine gemonteerd, maar bevatten geen elektrolyt

Zonder accu’s

Ga op basis van de conﬁ guratie als volgt te werk.

Met accu's op de machine gemonteerd, klaar voor gebruik

Open de motorklep van de machine (7) en controleer of de accu's op de dynamotor zijn aangesloten met de betreffende klemmen.

Sluit de motorklep (7).

De machine is klaar voor gebruik. Wanneer bij het starten van de benzinemotor blijkt dat de accu's leeg zijn, dan moeten ze met een externe acculader worden opgeladen.

De accu’s zijn op de machine gemonteerd, maar bevatten geen elektrolyt

Open de motorklep van de machine (7).

Verwijder de doppen (45) van de accu’s.

LET OP!

Het loodzwavelzuur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts. De accu’s moeten worden gevuld in een goed geventileerde ruimte. Draag werkhandschoenen.

Vul de cellen van de accu's met loodzwavelzuur voor accu’s (densiteit van 1,27 op 1,29 kg bij 25°C) aan de hand van de

3. instructies in de gebruikershandleiding van de accu. De juiste hoeveelheid loodzwavelzuur staat in de handleiding van de accu's. Laat de accu’s even staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de handleiding van

4. de accu’s. Laad de accu's op met een externe acculader.

Zonder accu’s

Schaf geschikte accu’s aan [zie het hoofdstuk Technische eigenschappen en het schema (44)].

1. Raadpleeg voor de keuze en montage een gekwaliﬁ ceerde leverancier. Monteer de accu's.

2. Laad de accu's op met een externe acculader.

SR 1100S P 146 2559 000(2)2007-02 A

NEDERLANDS

GEBRUIKSAANWIJZING

VOOR HET STARTEN VAN DE MACHINE

WAARSCHUWING!

Controleer of er geen deurtjes of kleppen open staan op de machine en of de arbeidsomstandigheden normaal zijn. Controleer of de afvalcontainer (17) goed is gesloten. Als de machine na het transport nog niet is gebruikt, moet u eerst controleren of alle blokken en blokkeermiddelen die bij het transport zijn gebruikt wel zijn verwijderd.

Open waar nodig de motorklep (7), draai de dop (61) los en vul brandstof bij; sluit daarna de motorklep (7) weer.

WAARSCHUWING!

Giet de brandstoftank niet helemaal vol. De brandstof gaat uitzetten en daarom mag de tank niet verder dan 25 mm onder de rand van de vulmond worden bijgevuld.

Voer wanneer nodig de onderhoudswerkzaamheden uit die in het onderhoudsschema worden aangegeven (zie het

2. betreffende deel).

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

Ga op de bestuurdersstoel (25) zitten.

1. Stel waar nodig de stand van de stoel naar wens af met de hendel (31).

2. Stel waar nodig de helling, naar voren of naar achteren, van de stuurkolom (1) naar wens af met de hendel (93).

WAARSCHUWING!

Sluit de hendel van de starter niet, maar laat deze altijd open voordat u de benzinemotor start: voor het ontstekingssysteem op deze machine is het gebruik van de starter niet nodig.

WAARSCHUWING!

Start de benzinemotor niet met de handmatige trekstarter: de motor heeft een elektrische ontsteking die via de startmotor wordt geactiveerd.

Draai de contactsleutel (82) op 'I', daarna op 'II' om de benzinemotor te starten. Als de motor is gestart, laat u de contactsleutel

3. meteen los; deze sleutel gaat naar 'I'.

WAARSCHUWING!

Druk tijdens het starten van de motor met de contactsleutel (82) het gaspedaal (2) niet in.

WAARSCHUWING!

Na het starten blijft de motor niet stationair draaien, maar gaat meteen naar het ingestelde toerental. De gashendel is door de fabrikant gekalibreerd: deze mag niet met de hand worden aangeraakt of worden gebruikt om het toerental van de motor te wijzigen!

WAARSCHUWING!

De motor mag niet worden gestart als de motorkap (7) open staat. Een veiligheidssysteem voorkomt dan dat er kan worden gestart.

Laat de motor enkele minuten opwarmen, tot de omgevingstemperatuur.

4. Schakel de parkeerrem uit door het pedaal (3) in te drukken en weer los te laten.

5. Ga op de werkplek zitten en start de machine met de handen op het stuur (2). Druk op het voorste deel van het pedaal om de

6. machine voorwaarts te bewegen en op het achterste deel om de machine achterwaarts te bewegen. De bewegingssnelheid is instelbaar van nul tot de maximale waarde via de druk op het pedaal (2).

OPMERKING

De stoel (25) is uitgerust met een veiligheidssensor waardoor de machine alleen via het pedaal (2) kan worden verplaatst als de bediener op de bestuurdersstoel zit.

146 2559 000(2)2007-02 A SR 1100S P

GEBRUIKSAANWIJZING

Zet de hoofdborstel omlaag met de hendel (92); de borstel begint dan ook te draaien.

7. Druk de schakelaar (85) naar achteren om het aanzuigsysteem in te schakelen.

OPMERKING

Het aanzuigsysteem kan alleen worden geactiveerd wanneer de hoofdborstel omlaag staat.

Zet de zijborstels (10 en 11) met de hendel (91) omlaag.

OPMERKING

De zijborstels (10 en 11) kunnen ook als de machine beweegt omlaag en omhoog worden gebracht. De zijborstels draaien niet wanneer ze omhoog staan en ook niet wanneer de hoofdborstel omhoog staat.

10.

Als u met de veegwerkzaamheden wilt beginnen, manoeuvreert u het stuur (1) met uw handen en drukt u op het pedaal (2) om de machine te verplaatsen.

NEDERLANDS

De machine stoppen

11.

Laat het pedaal (2) los om de machine te stoppen. Als u de machine snel tot stilstand wilt brengen, drukt u ook het pedaal van de servicerem (3) in. Als u de machine in een noodgeval meteen stil wilt zetten, drukt u op de noodknop (88). U kunt de noodknop (88) na de activering uitschakelen door deze in de richting van het pijltje op de knop zelf te draaien.

12.

Zet de zijborstels (10 en 11) met de hendel (91) omhoog.

13.

Druk de schakelaar (85) naar het midden om het aanzuigsysteem uit te schakelen.

14.

Zet de hoofdborstel (12) omhoog met de hendel (92).

15.

Schakel de machine uit door de contactsleutel (82) op '0' te zetten.

16.

Schakel de parkeerrem in door op het pedaal (3) te drukken en de hendel (4) in te schakelen.

MACHINE IN BEDRIJF

LET OP!

We raden aan bij gebruik van de machine goed op te letten wanneer de machine met hogere snelheden rijdt, omdat schokkerige stuurbewegingen instabiele situaties met de verspreiding van het gewicht kunnen veroorzaken mede door de opbouw van de machine (3 wielen). Breng de snelheid altijd omlaag voordat u een bocht maakt.

Zorg dat u niet te lang op een plaats blijft staan met de machine terwijl de borstels draaien: dan kunnen er markeringen op de vloer achterblijven.

Bij het verzamelen van lichte, maar omvangrijke stukken moet u de voorﬂ ap door middel van de hendel (5) omhoog brengen. Let op: als de voorﬂ ap omhoog blijft staan, is de aanzuigcapaciteit van de machine kleiner.

WAARSCHUWING!

Als u op een natte ondergrond werkt, moet het aanzuigsysteem door middel van de hendel (85) worden uitgeschakeld om het stofﬁ lter te beschermen.

Voor een goed veegresultaat moet het stofﬁ lter altijd zo schoon mogelijk zijn. U kunt het ﬁ lter tijdens het vegen reinigen door de ﬁ lterschudder in te schakelen; druk de schakelaar (85) hiervoor enkele seconden naar voren. Tijdens deze handeling wordt de aanzuigventilator automatisch stilgezet. Wanneer het ﬁ lter is gereinigd, drukt u de schakelaar (85) naar achteren om het aanzuigsysteem weer in te schakelen. U kunt daarna weer verder met uw werkzaamheden. Herhaal deze handeling gemiddeld elke 10 minuten tijdens de werkzaamheden (dit is afhankelijk van de hoeveelheid stof in de te reinigen zone).

OPMERKING

Als het stofﬁ lter verstopt en/of de afvalcontainer vol is, kan de machine geen stof en vuil meer verzamelen.

Als de werkzaamheden zijn voltooid en telkens als de afvalcontainer (17) vol is, moet u deze legen (zie hiervoor het volgende deel).

SR 1100S P 146 2559 000(2)2007-02 A

NEDERLANDS

GEBRUIKSAANWIJZING

DE AFVALCONTAINER LEGEN

Stop de machine en laat het gaspedaal los.

1. Zet de contactsleutel (2) in stand '0'.

2. Schakel de parkeerrem in door op het pedaal (3) te drukken en de hendel (4) in te schakelen.

3. Haal de haak (18) los door aan het kortste uiteinde te trekken.

4. Verwijder de afvalcontainer (17) met de handgreep (19) en koppel deze los uit de binnengeleiders.

5. Stort het vuil in de daarvoor bestemde verzamelbakken. In de afvalcontainer kunnen twee containers (optioneel) met handgreep (36) aanwezig zijn om het legen van het afval gemakkelijker te maken. Plaats waar van toepassing de containers met handgreep (36) terug.

6. Monteer de afvalcontainer (17) door deze uit de binnengeleiders te ontkoppelen en daarna weer met de haak (18) te

7. bevestigen. De machine is weer klaar voor gebruik.

NA GEBRUIK VAN DE MACHINE

Na de werkzaamheden en voordat u de machine achterlaat moeten de volgende handelingen worden uitgevoerd.

Breng de zijborstels omhoog met behulp van de hendel (91).

1. Zet de hoofdborstel omhoog met de hendel (92).

2. Schakel de ﬁ lterschudder in door middel van de schakelaar (85).

3. Leeg de afvalcontainer (17) (zie de procedure in het vorige deel).

4. Verwijder de contactsleutel (82).

5. Schakel de parkeerrem in door op het pedaal (3) te drukken en de hendel (4) in te schakelen.

DUW-/TREKBEWEGING VAN DE MACHINE

Voor duw-/trekbewegingen bij een uitgeschakelde machine hoeft er geen verdere handeling te worden uitgevoerd.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

Controleer of de opbergruimte van de machine schoon en droog is.

1. Ontkoppel de minkabel van de accu's (43).

2. Behandel de benzinemotor zoals wordt beschreven in de betreffende handleiding.

EERSTE GEBRUIKSPERIODE

Na de eerste gebruiksperiode (de eerste 8 uur) moet u de volgende handelingen uitvoeren:

Controleer de bevestiging van de bevestigings- en aansluitingsonderdelen.

–

Controleer of de zichtbare onderdelen intact zijn en geen vloeistof lekken.

– Na de eerste 20 bedrijfsuren of na de eerste maand moet de olie van de motor worden ververst (zie de handleiding van de benzinemotor).

ONDERHOUD

De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de speciﬁ eke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud. Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum. In deze handleiding staan na het onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures. De procedures voor de onderhoudswerkzaamheden die niet in het schema voor normaal en buitengewoon onderhoud staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt.

LET OP!

De onderhoudswerkzaamheden moeten worden uitgevoerd op een uitgeschakelde machine (sleutel verwijderd) en, wanneer hierom wordt gevraagd, met ontkoppelde accu's. Lees eerst aandachtig de instructies in het hoofdstuk Veiligheid door, voordat u de onderhoudswerkzaamheden uitvoert.

146 2559 000(2)2007-02 A SR 1100S P

GEBRUIKSAANWIJZING

NEDERLANDS

ONDERHOUDSSCHEMA

Procedure Bij aﬂ evering

Controle van het peil van de vloeistof in de accu's

Controle en afstelling van de hoogte van de zij- en hoofdborstels

Reiniging en controle van de integriteit van het stofﬁ lter

Controle van het motoroliepeil (**)

Controle van reiniging van het luchtﬁ lter voor de motor (**)

Controle van de hoogte en de werking van de ﬂ aps

Controle van de werking van de ﬁ lterschudder (*)

Controle van de werking van de veiligheidsschakelaar voor opening van de motorkap

Visuele controle van de aandrijfriem van de hoofdborstel

Reiniging luchtﬁ lter van de motor (**)(4)(9)

Controle van de bevestiging van de moeren en schroeven

Controle en afstelling van de servicerem en de parkeerrem

Verversing van de motorolie (**)(2)(4)

Reiniging van de verzamelbak voor afzettingen in de brandstof

Controle van de reiniging/afstelling van de bougie (**)(4)

Reiniging van de tank en van het brandstofﬁ lter (4)(8)

Controle van de spanner voor de riem tussen motor en dynamotor

Controle en reiniging stuurketting (*)

Vervanging van de aandrijfriem van de hoofdborstel (*)

Vervanging luchtﬁ lter motor (**)(5)(10)

Vervanging van de bougie (**)(5)

Controle/afstelling van de speling van de kleppen (5)(8)

Controle of vervanging van de koolborstels van de hoofdmotor en van de motor van het aandrijfsysteem

Vervanging van de riem tussen motor en dynamotor (*)

Reiniging verbrandingskamer motor (6)(8)

Controle (en eventuele vervanging) van de toevoerslang voor de brandstof

Controle van het motortoerental (*)

Elke 10

uur

Elke 50

uur

(*)

Elke 100

uur

(*)(1)

(*)

(**)(4)

(*)

Elke 200

uur

Elke 300

uur

Elke 400

uur

(7)(8)

(*)

(*) Zie voor de betreffende procedure de werkplaatshandleiding. (**) Zie voor de betreffende procedure de handleiding van de benzinemotor. (1) En na de eerste 8 inloopuren. (2) De eerste keer na 20 uur of na een maand. (3) Of elke 3 maanden. (4) Of elke 6 maanden. (5) Of elk jaar. (6) Elke 500 uur. (7) Elke 2 jaar. (8) Onderhoud door gekwaliﬁ ceerd technisch personeel van Honda, tenzij de gebruiker de benodigde uitrusting en kennis

heeft. Raadpleeg hiervoor de werkplaatshandleiding van Honda. (9) Reinig vaker in stofﬁ ge ruimten. (10) Vervang alleen het deel van karton.

SR 1100S P 146 2559 000(2)2007-02 A

NEDERLANDS

GEBRUIKSAANWIJZING

DE HOOGTE VAN DE HOOFDBORSTEL CONTROLEREN EN AFSTELLEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

Controleer of de hoofdborstel de juiste hoogte van de vloer

1. heeft. Ga hierbij als volgt te werk:

Zet de machine op een vlakke ondergrond.

•

Zet de machine stil en laat de hoofdborstel zakken en

•

laat deze enkele seconden draaien. Zet de hoofdborstel stil en breng deze omhoog voordat

•

u de machine verplaatst en uitschakelt. Controleer of de indruk (A, Afb. 1) van de hoofdborstel

•

over de hele lengte 2-4 cm breed is. Als de indruk (A) hiervan afwijkt, kunt u de hoogte van de borstel afstellen. Ga te werk als in punt 2. Activeer de parkeerrem met het pedaal (3) en de hendel

2. (4). Zet de contactsleutel (82) in stand '0'.

3. Open de motorklep (7).

4. Draai de knop (A, Afb. 2) op de linkerzijde van de machine

5. los. Draai de knop (B, Afb. 2), houd daarbij rekening met het

6. volgende:

losdraaien betekent dat de borstel omhoog komt;

•

vastdraaien betekent dat de borstel omlaag gaat.

• Wanneer de afstelling is voltooid, sluit u de knop (B) en draait u de knop vast (A). Voer punt 1 opnieuw uit om te controleren of de

7. hoofdborstel nu de juiste hoogte van de grond heeft. Als de borstel door overmatige slijtage niet meer kan

8. worden afgesteld, moet de borstel zoals in het volgende deel worden vervangen.

WAARSCHUWING!

Als de indruk van de hoofdborstel op de grond te groot is (meer dan 4 cm), dan kan dit problemen opleveren voor de werking van de machine en kunnen de bewegende delen oververhitten. Hierdoor kan de levensduur van de machine aanzienlijk afnemen. Wees nauwkeurig bij het uitvoeren van de bovenstaande controle en laat de machine nooit werken als hij niet aan de genoemde voorwaarden voldoet.

S311389

Afbeelding 1

S311390

Afbeelding 2

146 2559 000(2)2007-02 A SR 1100S P

DE HOOFDBORSTELVERVANGEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

WAARSCHUWING!

Wij raden u aan werkhandschoenen te dragen als u de borstel vervangt omdat er scherpe deeltjes tussen de haren van de borstel kunnen blijven hangen.

Zet de machine op een vlakke ondergrond en schakel de

1. parkeerrem door middel van het pedaal (3) en de hendel (4) in. Zet de contactsleutel (82) in stand '0'.

2. Draai de knoppen (23) los en verwijder de rechterklep (22).

3. Draai de knop (A, Afb. 3) los.

4. Draai de knoppen (B, Afb. 3) los en verwijder de afdekking

5. van de borstelruimte (C). Verwijder de borstel (A, Afb. 4).

6. Controleer of de naaf (A, Afb. 5) geen vuil of voorwerpen

7. (draden, etc.) bevat die per ongeluk zijn meegedraaid. Monteer de nieuwe hoofdborstel en zorg dat de haren (B,

8. Fig. 5) in dezelfde richting als in de afbeelding staan. Zet de nieuwe borstel (C, Afb. 5) in de machine en

9. controleer of het contact (D) in de betreffende naafdrager (A) valt. Plaats de afdekking van de borstelruimte (C, Afb. 3) terug

10. en draai de knoppen (B) en (A) weer vast. Monteer de rechterklep (22) en draai de knoppen (23)

11. vast. Controleer de hoogte van de hoofdborstel en stel

12. eventueel af, zoals wordt beschreven in het vorige deel.

GEBRUIKSAANWIJZING

Afbeelding 3

NEDERLANDS

S311391

Afbeelding 4

Afbeelding 5

S311392

S311393

SR 1100S P 146 2559 000(2)2007-02 A

NEDERLANDS

GEBRUIKSAANWIJZING

DE HOOGTE VAN DE ZIJBORSTELS CONTROLEREN EN AFSTELLEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

Controleer of de zijborstels de juiste hoogte van de vloer hebben. Ga als volgt te werk:

•

Zet de machine op een vlakke ondergrond en laat de zijborstels zakken.

•

Zet de machine stil en laat de zijborstels enkele seconden draaien.

•

Breng de zijborstels omhoog voordat u de machine verplaatst en uitschakelt.

•

Controleer of de indruk van de zijborstels, zowel in de breedte als in de richting, is zoals afgebeeld in de afbeelding (A en B, Afb. 6).

Als de indruk hiervan afwijkt, kunt u de hoogte van de borstels afstellen. Ga te werk als in punt 2.

Activeer de parkeerrem met het pedaal (3) en de hendel (4).

Zet de contactsleutel (82) in stand '0'.

Draai de knop (A, Afb. 7) op de borstel los.

Draai de knop (B, Afb. 7), houd daarbij rekening met het volgende:

•

losdraaien betekent dat de borstel omhoog komt;

•

vastdraaien betekent dat de borstel omlaag gaat.

Wanneer de afstelling is voltooid, sluit u de knop (B) en draait u de knop vast (A).

Voer punt 1 opnieuw uit om te controleren of de zijborstels nu de juiste hoogte van de grond hebben.

Als de borstels door overmatige slijtage niet meer kunnen worden afgesteld, moeten de borstels zoals beschreven in het speciﬁ eke deel worden vervangen.

S311394

Afbeelding 6

S311395

Afbeelding 7

DE ZIJBORSTELS VERVANGEN

OPMERKING

Er zijn verschillende soorten borstels leverbaar. Deze procedure is van toepassing op alle soorten borstels.

WAARSCHUWING!

Wij raden u aan werkhandschoenen te dragen als u de zijborstels vervangt omdat er scherpe deeltjes tussen de haren van de borstels kunnen blijven hangen.

Zet de machine op een vlakke ondergrond en schakel de

1. parkeerrem door middel van het pedaal (3) en de hendel (4) in. Zet de contactsleutel (82) in stand '0'.

2. Steek uw hand in de zijborstel en druk de lipjes (A, Afb. 8)

3. naar binnen. Verwijder de borstel (A) door deze uit de vier pennen (C) te verwijderen. Monteer de nieuwe borstel in de machine en zorg dat deze

4. in de pennen (C, Afb. 8) en de lipjes (A) vastgrijpt. Controleer de hoogte van de zijborstel en stel eventueel af,

5. zoals wordt beschreven in het vorige deel.

S311396

Afbeelding 8

146 2559 000(2)2007-02 A SR 1100S P

GEBRUIKSAANWIJZING

NEDERLANDS

REINIGING EN CONTOLE OP INTEGRITEIT VAN HET STOFFILTER

OPMERKING

Naast het kartonnen standaardﬁ lter zijn er ook optioneel polyester ﬁ lters verkrijgbaar. Deze procedure is van toepassing op alle typen.

Zet de machine op een vlakke ondergrond en schakel de

1. parkeerrem door middel van het pedaal (3) en de hendel (4) in. Zet de contactsleutel (82) in stand '0'.

2. Haal de haak (18) los door aan het kortste uiteinde te

3. trekken. Verwijder de afvalcontainer (17) met de handgreep (19) en

4. koppel deze los uit de binnengeleiders. Draai de knoppen (33) los en verwijder de afdekking van

5. de ﬁ lterruimte (32). Draai de knoppen (A, Afb. 9) los.

6. Koppel de stekker (B, Afb. 9) van de motor van de

7. ﬁ lterschudder (C) los. Verwijder het bevestigingsframe (D, Afb. 9) van het

8. stofﬁ lter. Verwijder het stofﬁ lter (E, Afb. 9).

9. Reinig het ﬁ lter buiten door het op een vlak en schoon

10. oppervlak uit te schudden, sla met de zijkant (A, Afb. 11) die tegenover de zijde met het rooster (B) staat. Voltooi de reiniging door haaks met perslucht (C. Afb. 11) van maximaal 6 bar te spuiten, maar alleen vanaf de kant van het rooster (B), op een minimale afstand van 30 cm. Hou bij de verschillende typen ﬁ lters de volgende aanwijzingen aan:

Kartonnen ﬁ lter (standaard): gebruik geen water of

•

schoonmaakmiddelen om het te reinigen omdat het dan onherstelbaar beschadigd kan raken. Polyester ﬁ lter (optioneel): om het ﬁ lter grondig te

•

reinigen kunt u het ﬁ lter met water en eventueel een niet schuimende schoonmaakmiddel reinigen. Hoewel het ﬁ lter hierdoor schoner wordt, wordt de levensduur van het ﬁ lter korter en zal dus vaker moeten worden vervangen. Het gebruik van ongeschikte schoonmaakmiddelen kan de functionele eigenschappen van het ﬁ lter verminderen.

Controleer of de behuizing van het ﬁ lter geen scheuren

11. vertoont. Vervang waar nodig het ﬁ lter. Reinig de rubberen pakking (A, Afb. 10) van de afdekking

12. (32) en controleer of deze heel is en goed werkt, anders moet hij worden vervangen. Monteer de onderdelen in de omgekeerde volgorde van de

13. demontage, let daarbij op het volgende:

Monteer het ﬁ lter (E, Afb. 9) met het rooster (B, Afb. 11)

•

naar boven gedraaid.

Afbeelding 9

Afbeelding 10

Afbeelding 11

S311397

S311398

S311399

SR 1100S P 146 2559 000(2)2007-02 A

NEDERLANDS

GEBRUIKSAANWIJZING

CONTROLE VAN DE HOOGTE EN WERKING VAN DE FLAPS

Zet de machine op een vlakke, geschikte ondergrond die

1. als referentieoppervlak kan dienen om de hoogte van de ﬂ aps te controleren. Activeer de parkeerrem met het pedaal (3) en de hendel (4). Zet de contactsleutel (82) in stand '0'.

Controle van de zijﬂ aps

Draai de knoppen (23) en (21) los en verwijder de kleppen

3. rechts (22) en links (20). Controleer of de zijﬂ aps (13 en 14) heel zijn. Vervang

4. de ﬂ aps als er scheuren (A, Afb. 12) van meer dan 20 mm of breuken (B) van meer dan 10 mm in zitten (zie de werkplaatshandleiding voor vervanging van de ﬂ aps). Controleer of de zijﬂ aps (13 en 14) 0 tot 3 mm van de

5. grond staan (A, Afb. 13). Stel eventueel de hoogte van de ﬂ aps af met behulp van de openingen op de schroeven (A, Afb. 16). Monteer de onderdelen weer in de omgekeerde volgorde

6. van demontage.

Controle van de voor- en achterﬂ ap

Verwijder de hoofdborstel, zie het betreffende deel.

7. Controleer of de voorﬂ aps (15) en de achterﬂ aps (16)

8. intact zijn. Vervang de ﬂ aps als er scheuren (A, Afb. 12) van meer dan 20 mm of breuken (B) van meer dan 10 mm in zitten (zie de werkplaatshandleiding voor vervanging van de ﬂ aps). Controleer of:

De voorﬂ ap (A, Afb. 17) licht contact maakt met de

•

vloer en of hij niet los komt van de vloer (A, Afb. 14). De achterﬂ ap (B, Afb. 17) 0 tot 3 mm van de grond zit

•

(A, Afb. 13).

Stel eventueel de hoogte van de ﬂ aps af met behulp van

10. de openingen op de schroeven (C en D, Afb. 17). Gebruik het pedaal voor het omhoog brengen van

11. de voorﬂ ap (5) en controleer of de voorﬂ ap (A, Afb.

15) ongeveer 90° omhoog draait (zie de afbeelding); laat het pedaal los en controleer of de ﬂ ap in de beginpositie gaat en niet blijft hangen. Zie indien nodig de werkplaatshandleiding voor de afstelling of vervanging van de bedieningskabel voor de voorﬂ ap. Monteer de onderdelen weer in de omgekeerde volgorde

12. van demontage.

S311400 S311401

Afbeelding 12 Afbeelding 13

S311402 S311403

Afbeelding 14 Afbeelding 15

S311404

Afbeelding 16

S311405

Afbeelding 17

146 2559 000(2)2007-02 A SR 1100S P

CONTROLE VAN DE WERKING VAN DE BEVEILIGINGSSCHAKELAAR VOOR OPENING VAN DE MOTORKAP

Breng de motorklep (7) iets omhoog terwijl de motor is ingeschakeld en controleer of de motor meteen stopt. Als de motor bij het openen van de motorkap (7) niet meteen stopt, moet u onmiddellijk contact opnemen met een bevoegd servicecentrum of een bevoegde leverancier.

CONTROLE / VERVANGING / RESETTEN VAN DE ZEKERINGEN

Zet de machine op een vlakke ondergrond en schakel de parkeerrem door middel van het pedaal (3) en de hendel (4) in.

Zet de contactsleutel (82) in stand '0'.

Open de motorklep (7).

Ontkoppel de minklem van de accu's (43).

Controle/vervanging van de smeltzekeringen

Verwijder de afdekking van het zekeringenkastje (46).

Controleer/vervang de betreffende zekering tussen de volgende onderdelen (Afb. 18): F1: Algemene zekering (circuit sleutel) (15 A) F2: Zekering motor ﬁ lterschudder (25 A) F3: Zekering handmatige aanzuiging (40 A) (optioneel) F4: Zekering voor motor aanzuigsysteem (30 A) F5: Zekering akoestisch signaal en knipperlicht (10 A) F6: Zekering bedrijfsverlichting (10 A) (optioneel)

Verwijder de afdekking van het kastje met elektrische onderdelen (50).

Controleer/vervang de volgende zekering (Afb. 19): FT: Zekering aandrijfsysteem (70 A)

Verwijder en controleer/vervang de volgende zekering (63): FR: Zekering oplaadsysteem (70 A)

Controle van de herbruikbare zekeringen

10.

Controleer of de betreffende zekering tussen de volgende zekeringen is uitgeschakeld; reset de zekering nadat u heeft gewacht totdat de betreffende motor was afgekoeld: FA: Herbruikbare zekering voor motor hoofdborstel (30 A) (47) FB: Herbruikbare zekering voor motoren zijborstels (10 A) (48)

GEBRUIKSAANWIJZING

Afbeelding 18

Afbeelding 19

NEDERLANDS

S311406

S311407

Montage

11.

Monteer de onderdelen weer in de omgekeerde volgorde van demontage.

SR 1100S P 146 2559 000(2)2007-02 A

NEDERLANDS

GEBRUIKSAANWIJZING

STORINGEN LOKALISEREN

Probleem Waarschijnlijke oorzaak Oplossing

De stekker van de accu's (46) is ontkoppeld. Sluit de stekker van de accu's weer aan.

Het motoroliepeil is niet voldoende. Vul het motoroliepeil bij. (1)

Wanneer de contactsleutel in stand 'I' wordt gedraaid, dan start de benzinemotor niet.

De motor stopt tijdens de werkzaamheden.

U trapt het gaspedaal in (2), maar de machine beweegt niet.

De hoofdborstel werkt niet.

De zijborstels werken niet.

De LED voor signalering van storingen in het aandrijfsysteem (49) knippert.

Geen brandstof in de tank. Vul brandstof bij. (1)

De brandstof komt niet bij de carburateur. Controleer de aansluitslang. (1)

De motorklep is niet goed gesloten. Sluit de motorklep.

De bougie vonkt niet. Reinig/vervang de bougie. (1)

Het motoroliepeil is niet voldoende. Vul het motoroliepeil bij. (1)

Geen brandstof in de tank. Vul brandstof bij. (1)

De parkeerrem is ingeschakeld. Schakel de parkeerrem uit.

Wanneer de motor met de sleutel (82) wordt gestart, moet het gaspedaal (2) worden ingedrukt of moet de bediener op de bestuurdersstoel zitten.

De herbruikbare zekering (47) is uitgeschakeld.

De hoofdborstel gaat niet omlaag. Laat de hoofdborstel zakken.

De herbruikbare zekering (48) is uitgeschakeld.

Het aandrijfsysteem is defect.

Start de machine met de sleutel (82) nadat u op de bestuurdersstoel bent gaan zitten en zonder gelijktijdig het gaspedaal (2) in te drukken.

Reset de zekering (47) door op de betreffende uitstekende knop te drukken.

Reset de zekering (48) door op de betreffende uitstekende knop te drukken.

U kunt de storing lokaliseren aan de hand van de servicehandleiding (deze vindt u bij de servicecentra van Nilﬁ sk-Advance).

(1) Zie voor de juiste instructies de handleiding voor de benzinemotor.

Neem voor meer informatie contact op met de servicecentra van Nilﬁ sk-Advance. Zij beschikken over de werkplaatshandleiding.

VERWIJDERING

Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht. Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu's

–

Motorolie

–

Polyester stofﬁ lter

–

Hoofdborstel en zijborstels

–

Kunststof leidingen en onderdelen

–

Elektrische en elektronische onderdelen (*)

–

(*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilﬁ sk-Advance-kantoor.

146 2559 000(2)2007-02 A SR 1100S P

Nilfisk SR 1100S User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
