SOL 3
SOL 5 W
BDC 3122
BDC 3140
MANUALE DI ISTRUZIONI |
I |
||
|
GB |
||
INSTRUCTIONS MANUAL |
|||
|
F |
||
MANUEL D’INSTRUCTIONS |
|||
|
D |
||
BETRIEBSANLEITUNG |
|||
|
E |
||
MANUAL DE INSTRUCCIONES |
|||
|
|
|
|
|
|
|
|
C71-I-GB-F-D-E
11/2007
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Indice
Istruzioni per l’uso........................................................................................................... |
2 |
Sicurezza dell’operatore.................................................................................................................. |
2 |
Informazioni generali sull’uso dell’aspiratore................................................................................... |
2 |
Impieghi previsti............................................................................................................................... |
2 |
Emissioni polveri nell’ambiente........................................................................................................ |
2 |
Avvertenze generali......................................................................................................................... |
2 |
Descrizione dell’aspiratore............................................................................................. |
3 |
|
Etichette........................................................................................................................................... |
3 |
|
Optional di trasformazione............................................................................................................... |
3 |
|
Accessori......................................................................................................................................... |
3 |
|
Imballo e disimballo......................................................................................................................... |
3 |
|
Messa in esercizio - collegamento alla rete elettrica....................................................................... |
4 |
|
Prolunghe......................................................................................................................................... |
4 |
|
Aspirazione di sostanze asciutte - aspirazione di liquidi.................................................................. |
5 |
|
Manutenzioni e riparazioni............................................................................................................... |
5 |
|
Dati tecnici....................................................................................................................................... |
6 |
|
Dimensioni....................................................................................................................................... |
6 |
|
Comandi, indicatori e collegamenti.................................................................................................. |
6 |
|
Controlli prima dell’avviamento........................................................................................................ |
6 |
|
Avviamento...................................................................................................................................... |
6 |
|

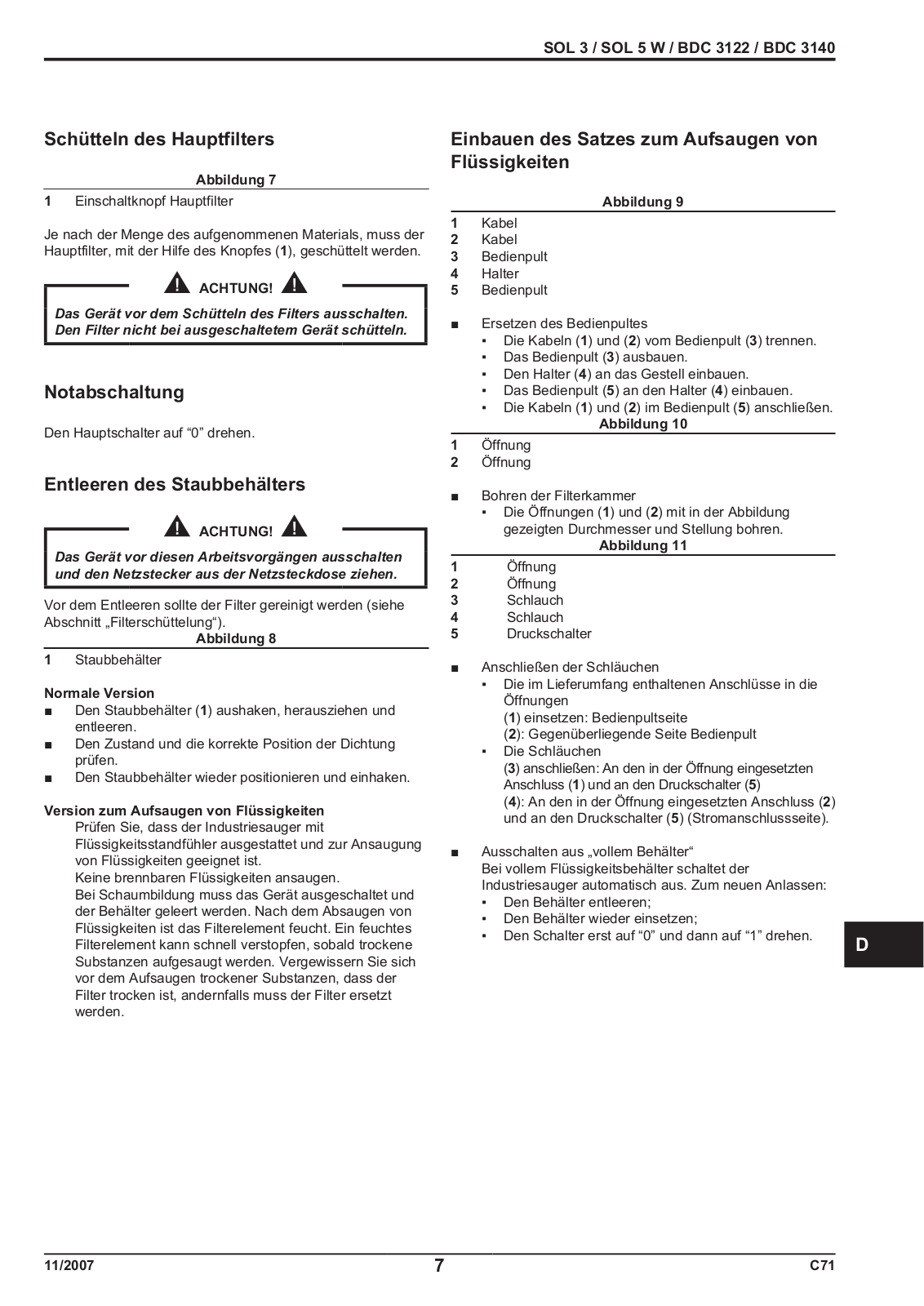

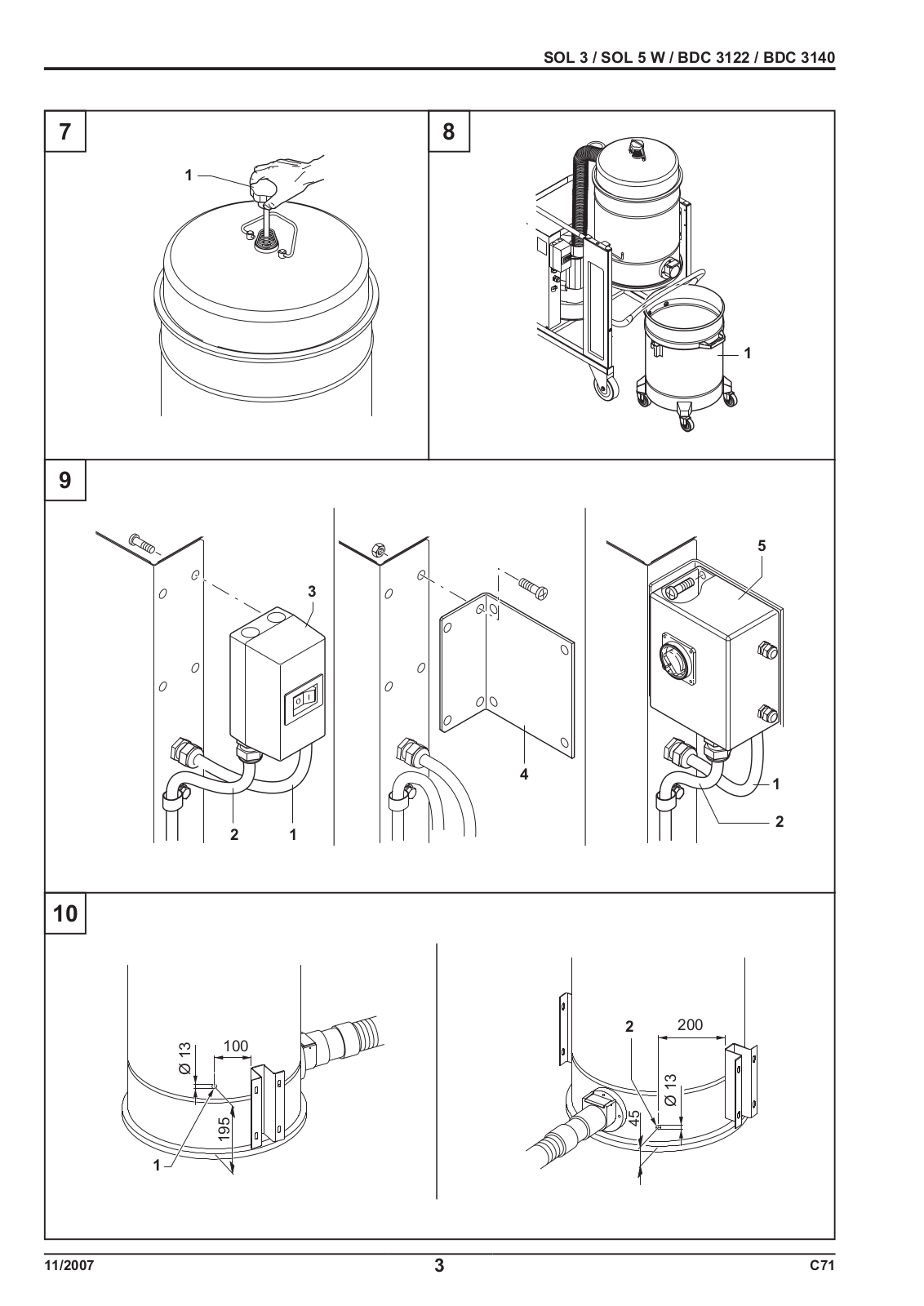

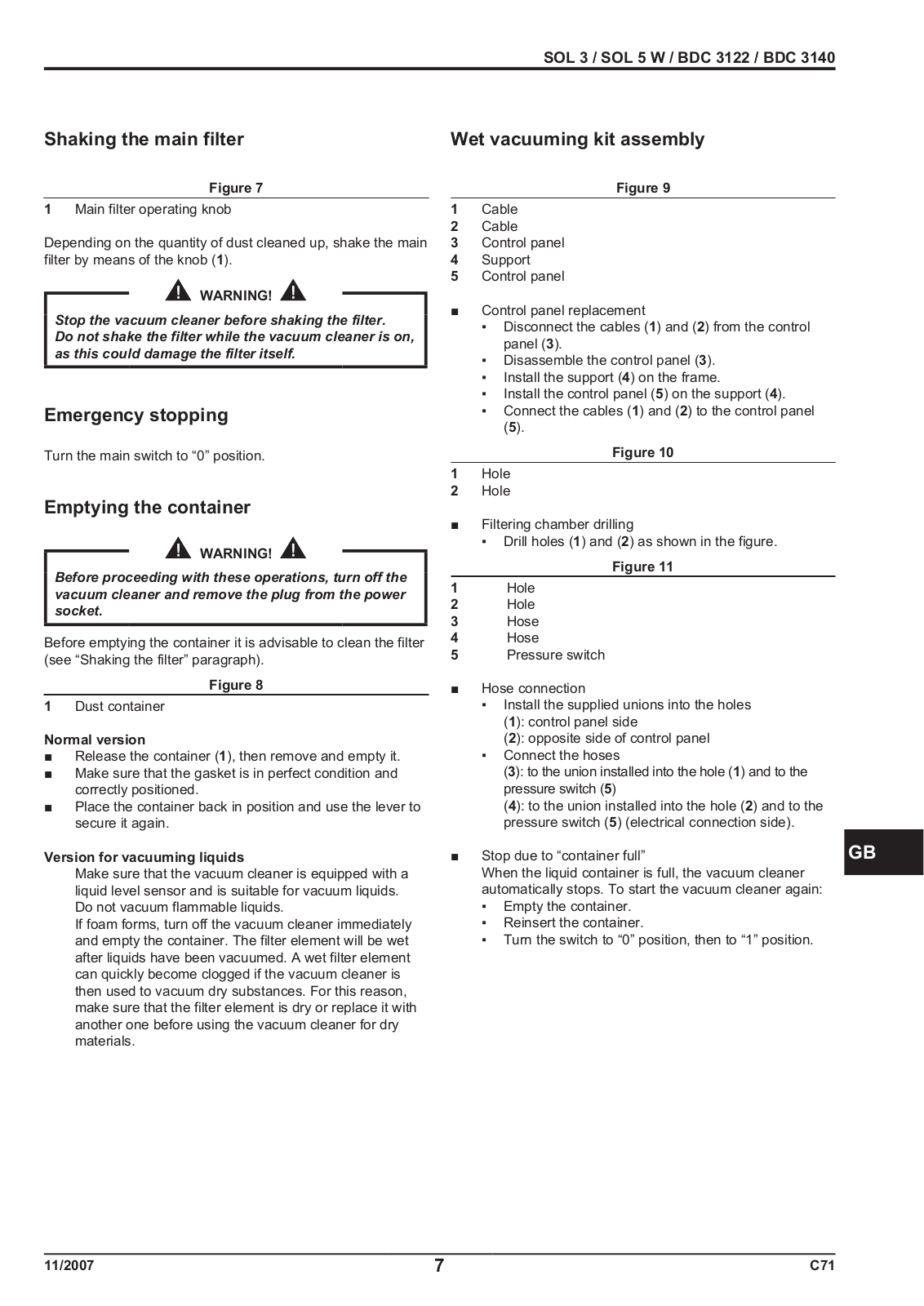

Scuotimento filtro primario............................................................................................................... |
7 |
|
Arresto di emergenza....................................................................................................................... |
7 |
|
Svuotamento del contenitore polveri................................................................................................ |
7 |
|

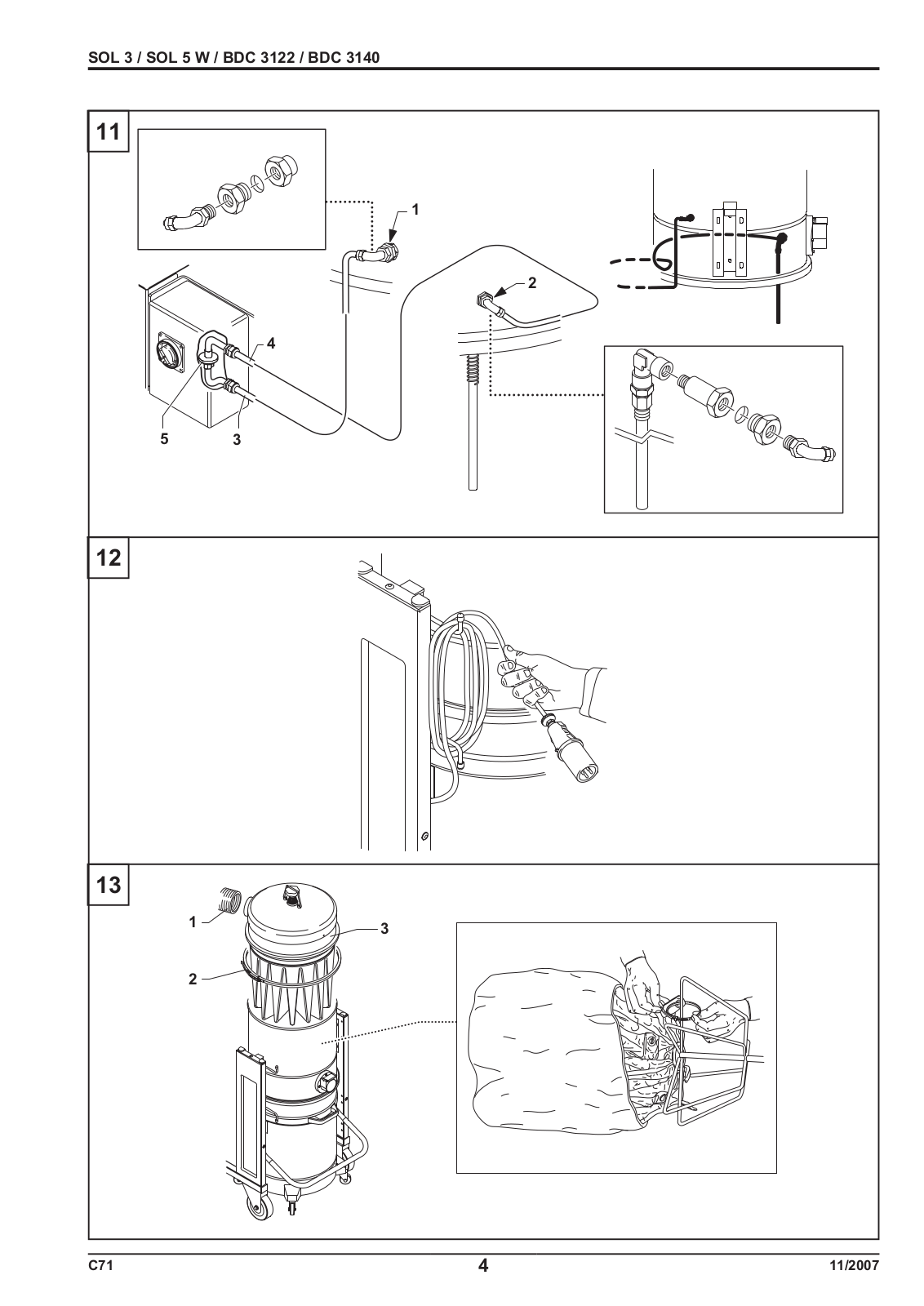

Montaggio kit aspirazione liquidi...................................................................................................... |
7 |
|
Al termine dei lavori......................................................................................................................... |
8 |
|
Manutenzione, pulizia e decontaminazione..................................................................................... |
8 |
|
Smontaggio e sostituzione del filtro................................................................................................. |
8 |
|
Sostituzione del filtro........................................................................................................................ |
8 |
|
|
||
Controllo e pulizia ventola di raffreddamento motore...................................................................... |
9 |
I |
Controllo tenute................................................................................................................................ |
9 |
|
|
||
Pulizia e sostituzione ciclone (se presente)..................................................................................... |
9 |
|
Smaltimento macchina..................................................................................................................... |
9 |
|
Schemi elettrici................................................................................................................................. |
9 |
|
Ricerca guasti................................................................................................................. |
10 |
|
11/2007 |
C71 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Istruzioni per l’uso
Leggere le istruzioni per l’uso e osservare le avvertenze importanti per la sicurezza contrassegnate dalla dicitura ATTENZIONE!
Sicurezza dell’operatore
ATTENZIONE!
Prima di mettere in esercizio l’apparecchio, leggere assolutamente queste istruzioni per l’uso e tenerle a portata di mano, per poterle consultare all’occorrenza. L’utilizzo dell’aspiratore è riservato solo a persone che ne conoscono il funzionamento e sono state espressamente incaricate ed addestrate.
Prima dell’uso, gli operatori devono essere informati, istruiti e addestrati relativamente all’uso dell’apparecchio e alle sostanze per cui esso deve
essere usato, incluso il metodo sicuro di rimozione ed eliminazione del materiale raccolto.
Informazioni generali sull’uso dell’aspiratore
L’utilizzo dell’aspiratore è soggetto alle normative nazionali vigenti.
Oltre alle istruzioni per l’uso e ai regolamenti vigenti nel paese in cui viene utilizzato, per la prevenzione degli infortuni è anche necessario osservare le regole tecniche per un lavoro sicuro e corretto (Legislazione relativa alla sicurezza nell’ambiente di lavoro Direttiva Comunitaria 89/391/CE e successive, in Italia DL 626/94).
Evitare di svolgere qualsiasi lavoro che possa compromettere la sicurezza delle persone, delle cose e dell’ambiente.
IOsservare le informazioni e prescrizioni di sicurezza contenute in questo manuale di istruzioni.
Impieghi previsti
Gli aspiratori descritti nelle presenti istruzioni per l’uso sono apparecchi per uso industriale e sono prodotti in versione normale non adatta all’aspirazione di polveri pericolose e combustibili/esplosive.
Questo aspiratore può essere prodotto anche in esecuzione per aspirazione di liquidi con controllo di livello.
Emissioni polveri nell’ambiente
Valori indicativi delle prestazioni:
■versione normale (non adatta all’aspirazione di polveri pericolose): trattiene almeno il 99,1% di particelle di dimensione ≥ di 3 μm.
Avvertenze generali
ATTENZIONE!
Pericolo di incendio e di esplosioni.
■Gli aspiratori possono essere usati solo se si è sicuri che non si aspirano fonti di accensione attive.
■È vietato aspirare i seguenti materiali:
▪materiali ardenti (braci, cenere calda, sigarette accese ecc.);
▪liquidi infiammabili, combustibili aggressivi (per esempio benzina, solventi, acidi, soluzioni alcaline, ecc.).
■È vietato aspirare i seguenti materiali: polveri esplosive e ad accensione spontanea (come polvere di magnesio o di alluminio, ecc.).
■Gli aspiratori non sono adatti per aspirare sostanze esplosive o simili ad esse ai sensi della legislazione sulle sostanze esplosive, in particolare: liquidi combustibili e miscele di polveri infiammabili e liquidi.
ATTENZIONE!
Emergenza
In caso di emergenza:
■rottura filtro;
■incendio;
■corto circuito;
■blocco motore;
■shock elettrico;
■ecc.;
spegnere l’aspiratore, staccare la spina e richiedere l’intervento di personale specializzato.
ATTENZIONE!
Gli aspiratori non devono essere usati o immagazzinati all’aperto e in presenza di umidità. Solamente le versioni con controllo di livello possono essere usate per aspirare liquidi, in caso contrario possono essere usati soltanto per aspirare a secco
ATTENZIONE!
Versione per liquidi. In caso di fuoriuscita di schiuma o liquido spegnere immediatamente l’aspiratore e controllare
C71 |
11/2007 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Descrizione dell’aspiratore
Etichette |
Optional di trasformazione |
Figura 1
1Targhetta identificativa
Codice modello che include Dati tecnici, Matricola, Marcatura CE, Anno di costruzione
2Tubo raccordo aspirazione
3Pannello di comando versione normale
4Pannello di comando versione per aspirazione di liquidi
5Contenitore di raccolta polveri
6Camera filtro
7Scarico
8Targa di attenzione
Richiama l’attenzione dell’operatore avvertendolo della necessità di scuotere il filtro solamente a macchina spenta. In caso contrario la manovra non produrrebbe alcun effetto rischiando di danneggiare il filtro stesso.
9Targa di quadro sotto tensione
Segnala la presenza all’interno del quadro della tensione riportata sulla targhetta.
10Bocca di aspirazione
Questo aspiratore genera un forte flusso di aria che viene aspirato dalla bocca di aspirazione (10) e fuoriesce dallo scarico (7); dopo aver posizionato il tubo e gli accessori verificare la corretta rotazione del motore.
Prima di avviare l’aspiratore, innestare il tubo di aspirazione nell’apposita bocca, e innestare sulla parte terminale del tubo l’accessorio adatto al tipo di lavorazione da effettuare; riferirsi al catalogo accessori del costruttore o al servizio assistenza del costruttore.
Questo aspiratore è dotato di deflettore interno che, imprimendo un moto circolare centrifugo delle sostanze aspirate, ne favorisce la caduta nel contenitore. L’aspiratore è dotato di un filtro che consente il funzionamento nella maggior parte delle applicazioni.
Sono disponibili diversi tipi di optional di trasformazione dell’aspiratore:
■controllo livello per aspirazione liquidi/arresto liquidi
■ciclone estraibile
Gli optional possono essere richiesti già installati in fase di ordinazione, in alternativa possono essere installati successivamente.
Per informazioni, riferirsi alla rete commerciale del costruttore. Le istruzioni per l’installazione degli optional sono contenute nei kit di trasformazione.
ATTENZIONE!
Usare solo optional originali forniti ed autorizzati dal costruttore.
Accessori
Sono disponibili diversi accessori; prego riferirsi al catalogo accessori del costruttore.
ATTENZIONE!
Usare solo accessori originali forniti ed autorizzati dal costruttore.
Imballo e disimballo
Smaltire i materiali di imballaggio in accordo con la |
|
|
|
|
||||||
|
|
|
I |
|||||||
legislazione in vigore. |
|
|
|
|
|
|
|
|||
|
|
Figura 2 |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||||
Modello |
|
A (mm) |
|
B (mm) |
|
C (mm) |
|
Kg |
||
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
SOL 3 / BDC 3122 |
|
1.200 |
|
700 |
|
1.700 |
|
122 |
|
|
|
|
|
|
|
|
|
|
|
|
|
SOL 5 W / BDC 3140 |
|
1.200 |
|
700 |
|
1.700 |
|
147 |
|
|
|
|
|
|
|
|
|
|
|
|
|
11/2007 |
C71 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Messa in esercizio - collegamento alla rete elettrica
ATTENZIONE!
■Prima della messa in esercizio, accertarsi che l’aspiratore si trovi in condizioni perfette.
■Prima di collegare l’aspiratore alla rete accertarsi che la tensione indicata sulla targhetta corrisponda a quella di rete.
■Introdurre la spina del cavo di collegamento in una presa con contatto/collegamento di terra correttamente installato. Accertarsi che l’aspiratore sia spento.
■Le spine e i connettori dei cavi di collegamento alla rete devono essere protetti da schizzi d’acqua.
■Controllare il corretto collegamento alla rete elettrica e la spina.
■Usare solo aspiratori con cavi di collegamento alla rete elettrica in condizioni perfette (in caso di danni al cavo vi è il pericolo di scosse elettriche!).
■Verificare regolarmente l’assenza di danni e sintomi di usura, screpolature o invecchiamento del cavo di collegamento alla rete.
ATTENZIONE!
Durante il funzionamento:
■Evitare di calpestare, schiacciare, tirare o danneggiare il cavo di collegamento alla rete elettrica.
■Staccare il cavo dalla rete solamente sfilando la spina (non tirare il cavo stesso).
■In caso di sostituzione del cavo di alimentazione elettrica, sostituirlo con uno del tipo uguale a quello originale installato: HO7 RN - F, lo stesso requisito vale nel caso si utilizzi una prolunga.
■Il cavo di alimentazione deve essere sostituito
Idal Servizio assistenza del costruttore o da equivalente personale qualificato.
Prolunghe
Se si usa una prolunga, fare attenzione alla sezione che deve essere adeguata alla corrente assorbita e al grado di protezione dell’aspiratore.
Sezione minima dei cavi della prolunga:
Lunghezza massima = 20 m
Cavo = HO7 RN - F
Potenza massima (kW) |
3 |
5 |
15 |
22 |
|
|
|
|
|
Sezione minima (mm2) |
2,5 |
4 |
10 |
16 |
ATTENZIONE!
Le prese, le spine, i connettori e la posa del cavo della prolunga devono essere tali da mantenere il grado di protezione IP dell’aspiratore riportato sulla targhetta.
ATTENZIONE!
La presa di alimentazione di corrente dell’aspiratore deve essere protetta da un interruttore differenziale con limitazione della corrente di guasto, che interrompa l’alimentazione quando la corrente dispersa verso terra supera 30 mA per 30 ms o un circuito di protezione equivalente.
ATTENZIONE!
Non spruzzare mai acqua sull’aspiratore: vi è pericolo per le persone e vi è il pericolo di creare cortocircuito dell’alimentazione. Osservare l’ultima edizione delle Direttive Comunitarie, delle Leggi Nazionali, delle Norme in vigore (UNI - CEI - EN), in particolare la norma europea EN60335-2-69.
C71 |
11/2007 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Aspirazione di sostanze asciutte - aspirazione di liquidi
[ NOTA ]
■Il filtro in dotazione deve essere installato correttamente.
■Nel caso di liquidi, controllare il corretto funzionamento e intervento del dispositivo controllo livello liquidi.
ATTENZIONE!
Rispettare le norme di sicurezza relative ai materiali aspirati.
ATTENZIONE!
Nel caso di variante di aspiratore per liquidi:
■Prima di aspirare liquidi verificare il funzionamento del dispositivo di controllo livello liquidi.
■Se si dovesse formare schiuma, smettere subito di lavorare e svuotare il contenitore.
■Attenzione: in caso di perdita di schiuma o liquido, spegnere immediatamente.
■Pulire regolarmente il dispositivo di limitazione del livello dei liquidi e controllare che non vi siano segni di danni.
■Attenzione: il liquido sporco raccolto dall’apparecchio per l’aspirazione d’acqua deve essere considerato conduttivo.
Manutenzioni e riparazioni
ATTENZIONE!
Prima di eseguire lavori di pulizia o di manutenzione e durante la sostituzione di parti o la conversione dell’apparecchio a un’altra variante, scollegare l’aspiratore dalla sua sorgente di alimentazione; la spina deve essere rimossa dalla presa.
■Eseguire solo i lavori di manutenzione descritti nel presente manuale.
■Usare solo ricambi originali.
■Non apportare modifiche all’aspiratore. Se non vengono rispettate queste indicazioni, si può compromettere la vostra sicurezza; inoltre la dichiarazione di conformità CE emessa con la macchina non è più valida.
ATTENZIONE!
Per lavori di manutenzione non descritti nel presente manuale e per riparazioni rivolgetevi all’assistenza tecnica del costruttore o alla nostra rete di vendita!
I
11/2007 |
C71 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140

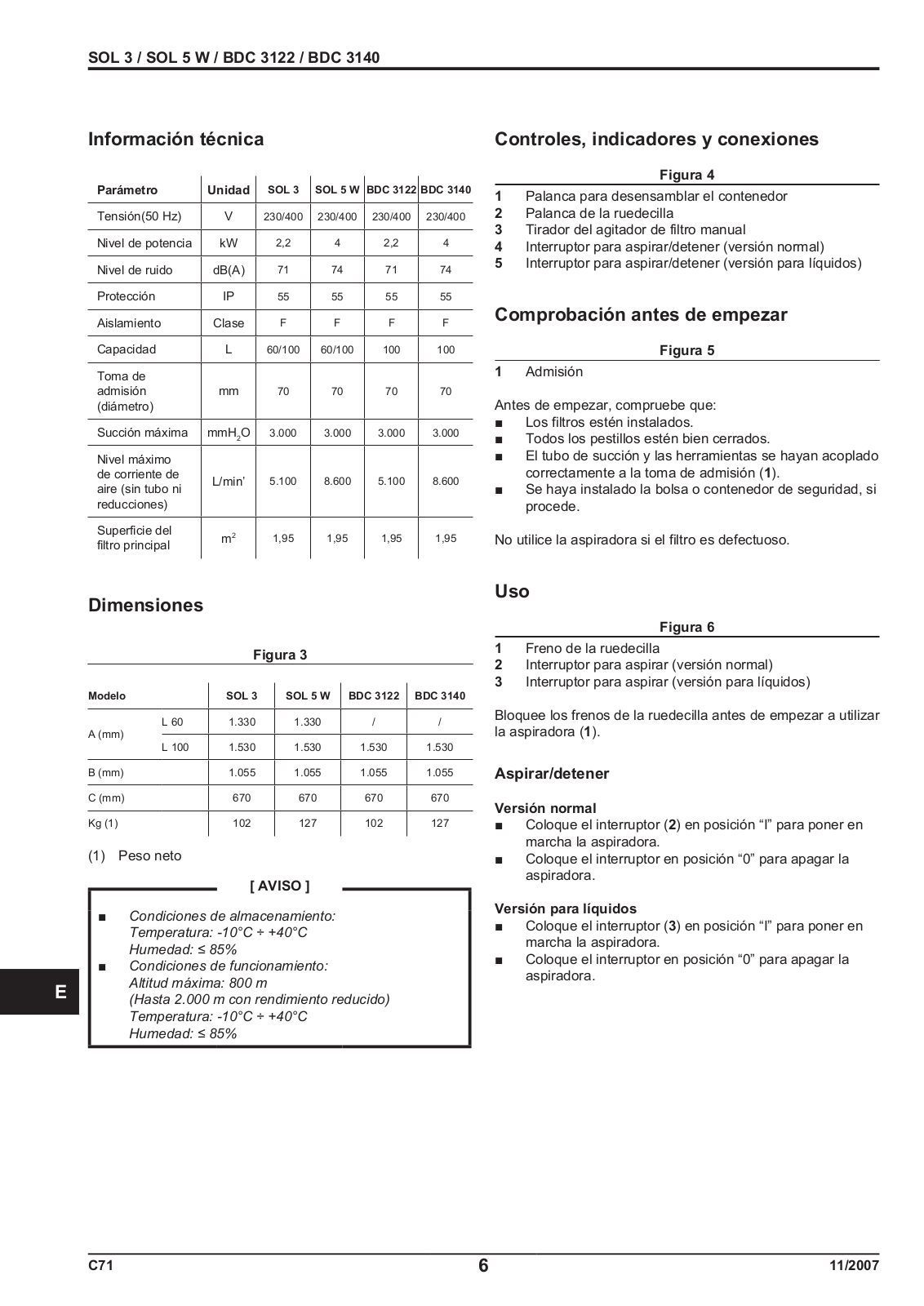

Dati tecnici |
|
|
|
|
|
|
|
|
|
|
|
Comandi, indicatori e collegamenti |
|
Parametro |
|
Unità di |
|
SOL 3 |
|
SOL 5 W |
|
BDC 3122 |
|
BDC 3140 |
|
|
Figura 4 |
|
|
|
|
|
|
|
|||||||
|
|
misura |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
Leva di sgancio contenitore polveri |
||
Tensione (50 Hz) |
|
V |
|
230/400 |
|
230/400 |
|
230/400 |
|
230/400 |
|||
|
|
|
|
|
2 |
Leva bloccaggio ruota |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|||
Potenza |
|
kW |
|
2,2 |
|
4 |
|
2,2 |
|
4 |
3 |
Pomello scuotifiltro manuale |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
Interruttore di avviamento/arresto versione normale |
|
Rumorosità |
|
dB(A) |
|
71 |
|
74 |
|
71 |
|
74 |
|||
|
|
|
|
|
5 |
Interruttore di avviamento/arresto versione per |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|||
Protezione |
|
IP |
|
55 |
|
55 |
|
55 |
|
55 |
|
|
aspirazione liquidi |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Isolamento |
|
Classe |
|
F |
|
F |
|
F |
|
F |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Controlli prima dell’avviamento |
|
Capacità |
|
L |
|
60/100 |
|
60/100 |
|
100 |
|
100 |
|||
Aspirazione |
|
mm |
|
70 |
|
70 |
|
70 |
|
70 |
|
|
|
(diametro) |
|
|
|
|
|
|
|
Figura 5 |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Depressione |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
mmH2O |
|
3.000 |
|
3.000 |
|
3.000 |
|
3.000 |
1 |
Bocca di aspirazione |
||
massima |
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Prima dell’accensione controllare: |
|
Portata massima |
|
L/min’ |
|
5.100 |
|
8.600 |
|
5.100 |
|
8.600 |
|
||
aria (senza tubo |
|
|
|
|
|
|
■ che il filtro sia presente; |
||||||
e riduzioni) |
|
|
|
|
|
|
|
|
|
|
|
■ che i serraggi siano bloccati; |
|
Superficie filtro |
|
m2 |
|
1,95 |
|
1,95 |
|
1,95 |
|
1,95 |
|
■ che il tubo di aspirazione e gli accessori siano |
|
primario |
|
|
|
|
|
|
|
|
|
|
|
|
correttamente inseriti nella bocca di aspirazione (1); |
|
|
|
|
|
|
|
|
|
|
|
|
■ che siano presenti, se previsti, il sacco o il contenitore di |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
sicurezza di raccolta. |
Dimensioni
Figura 3
|
|
Modello |
SOL 3 |
SOL 5 W |
BDC 3122 |
BDC 3140 |
|
|
|
|
|
|
|
|
|
|
|
L 60 |
1.330 |
1.330 |
/ |
/ |
|
|
|
A (mm) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L 100 |
1.530 |
1.530 |
1.530 |
1.530 |
|
|
|
|
|
|
|
|
|
|
|
B (mm) |
1.055 |
1.055 |
1.055 |
1.055 |
|
|
|
|
|
|
|
|
|
|
|
C (mm) |
670 |
670 |
670 |
670 |
|
|
|
|
|
|
|
|
|
|
|
Kg (1) |
102 |
127 |
102 |
127 |
|
I |
|
(1) Peso netto |
|
|
|
|
|
|
|
|
|
|
[ NOTA ]
■Condizioni di immagazzinamento: Temperatura: -10°C ÷ +40°C
Umidità: ≤ 85%
■Condizioni di funzionamento:
Altitudine massima: 800 m
(Fino a 2.000 m con prestazioni ridotte) Temperatura: -10°C ÷ +40°C
Umidità: ≤ 85%
Non aspirare con elemento filtrante difettoso.
Avviamento
Figura 6
1Freni ruote
2Interruttore di avviamento (versione normale)
3Interruttore di avviamento (versione per aspirazione liquidi)
Prima di avviare l’aspiratore bloccare i freni delle ruote (1).
Avviamento/arresto aspiratore
Versione normale
■Premere l’interruttore (2) in posizione “I” per avviare.
■Premere l’interruttore in posizione “0” per effettuare lo spegnimento.
Versione per aspirazione liquidi
■Ruotare l’interruttore (3) in posizione “I” per avviare.
■Ruotare l’interruttore in posizione “0” per effettuare lo spegnimento.
C71 |
11/2007 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Scuotimento filtro primario |
Montaggio kit aspirazione liquidi |
Figura 7
1 Pomello azionamento filtro primario
In relazione alla quantità del materiale aspirato, provvedere a scuotere il filtro primario azionando il pomello (1).
ATTENZIONE!
Prima di scuotere fermare la macchina.
Non scuotere a macchina in moto, si può danneggiare il filtro.
Arresto di emergenza
Ruotare l’interruttore generale in posizione “0”.
Svuotamento del contenitore polveri
ATTENZIONE!
Prima di effettuare questi lavori spegnere la macchina e rimuovere la spina dalla presa di corrente.
Prima di effettuare lo svuotamento si consiglia di effettuare la pulizia del filtro (vedere il paragrafo “Scuotimento filtro”).
Figura 8
1 Contenitore polveri
Versione normale
■Sganciare il contenitore polveri (1), sfilarlo e svuotarlo.
■Controllare l’integrità e il corretto posizionamento della guarnizione di tenuta.
■Riposizionare il contenitore e riagganciarlo.
Versione per aspirazione di liquidi
Controllare che l’aspiratore sia dotato di sensore livello liquidi e adatto all’aspirazione di liquidi.
Non aspirare liquidi infiammabili.
Se si dovesse formare schiuma, smettere subito di lavorare e svuotare il contenitore. Dopo aver aspirato liquidi, l’elemento filtrante è umido. Un elemento filtrante umido può otturarsi in fretta se poi si aspirano sostanze asciutte. Per questo motivo, prima di aspirare sostanze asciutte, accertarsi che l’elemento filtrante sia asciutto o sostituirlo con un altro.
Figura 9
1Cavo
2Cavo
3Quadro comandi
4Supporto
5Quadro comandi
■Sostituzione quadro comandi
▪Scollegare i cavi (1) e (2) dal quadro comandi (3).
▪Smontare il quadro comandi (3).
▪Montare il supporto (4) sul telaio.
▪Montare il quadro comandi (5) sul supporto (4).
▪Collegare i cavi (1) e (2) nel quadro comandi (5).
Figura 10
1Foro
2Foro
■Foratura camera filtrante
▪Praticare i fori (1) e (2) di diametro e posizione illustrati in figura.
Figura 11
1Foro
2Foro
3Tubo
4Tubo
5Pressostato
■Connessione tubi
▪Montare i raccordi in dotazione nei fori
(1): lato quadro comando
(2): lato opposto quadro comando
▪Collegare i tubi
(3): al raccordo montato nel foro (1) e al pressostato (5) (4): al raccordo montato nel foro (2) e al pressostato (5) (lato connessione elettrica).
I
■ Arresto per “contenitore pieno”
Quando il contenitore di raccolta liquidi è pieno si arresta automaticamente il funzionamento dell’aspiratore. Per riavviare:
▪ svuotare il contenitore; ▪ reinserire il contenitore;
▪ ruotare prima l’interruttore in posizione “0” e successivamente in posizione “1”.
11/2007 |
C71 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Al termine dei lavori
■Spegnere l’aspiratore e staccare la spina dalla presa.
■Arrotolare il cavo di collegamento sul portacavo (Figura
12).
■Svuotare il contenitore di raccolta seguendo le istruzioni riportate al paragrafo “Svuotamento del contenitore polveri”. Pulire l’aspiratore come previsto al paragrafo “Manutenzione, pulizia e decontaminazione”.
■Se sono state aspirate sostanze aggressive, lavare il contenitore con acqua pulita.
■Depositare l’apparecchio in un locale asciutto, fuori della portata di persone non autorizzate.
Manutenzione, pulizia e decontaminazione
ATTENZIONE!
Le precauzioni di seguito descritte devono essere applicate durante tutte le operazioni di manutenzione, incluso la pulizia e sostituzione del filtro.
■Per la manutenzione da parte dell’utilizzatore, l’apparecchio deve essere smontato, pulito
e revisionato, per quanto ragionevolmente applicabile, senza causare rischi al personale di manutenzione e a terzi. Le precauzioni adatte includono la decontaminazione prima dello
smontaggio, condizioni per la ventilazione filtrata dell’aria di scarico del locale in cui l’apparecchio è smontato, la pulizia dell’area di manutenzione e un’adatta protezione del personale.
Gli scomparti non stagni alla polvere vanno aperti con utensili adeguati (cacciaviti, chiavi, ecc.) e puliti accuratamente.
■Far eseguire un controllo tecnico almeno una
volta all’anno, per esempio: controllo del filtro alla ricerca di danni relativi alla tenuta d’aria
Idell’apparecchio e del funzionamento corretto del quadro elettrico di comando. Tale controllo deve essere eseguito dal costruttore o da una persona competente.
ATTENZIONE!
Usare solo ricambi originali forniti ed autorizzati dal costruttore.
Smontaggio e sostituzione del filtro
ATTENZIONE!
Quando l’aspiratore tratta sostanze pericolose i filtri sono contaminati, pertanto occorre:
■Operare con cautela evitando di disperdere polvere e/o materiale aspirato.
■Inserire il filtro smontato e/o sostituito in un sacchetto di plastica impenetrabile.
■Richiuderlo ermeticamente.
■Smaltire il filtro in accordo con le leggi vigenti.
ATTENZIONE!
La sostituzione del filtro non deve essere eseguita con leggerezza. Occorre rimpiazzarlo con altro dalle identiche caratteristiche, di capacità filtrante di superficie esposta.
In caso contrario si pregiudica il corretto funzionamento dell’aspiratore.
Sostituzione del filtro
Figura 13
1Tubo di aspirazione
2Leva
3Coperchio
Prima di effettuare questi lavori spegnere la macchina e rimuovere la spina dalla presa di corrente.
■Smontare il tubo di aspirazione (1).
■Agire sulla leva (2) per smontare il coperchio (3) insieme al filtro.
■Smontare il vecchio filtro dalla gabbia.
■Montare il nuovo filtro e bloccarlo alla gabbia con apposite fascette.
■Procedere in modo inverso a quanto descritto per lo smontaggio per montare il coperchio/filtro nel contenitore di aspirazione.
■Smaltire il filtro sostituito in accordo con la legislazione vigente.
C71 |
11/2007 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Controllo e pulizia ventola di raffreddamento motore
Al fine di evitare surriscaldamento del motore elettrico, in particolare se si opera in zone polverose, effettuare
periodicamente la pulizia della ventola di raffreddamento del motore.
Controllo tenute
Figura 14
1Tubo
2Tubo
■Verifica integrità tubazioni
Controllare l’integrità e il corretto fissaggio del tubo (1) di collegamento.
In caso di lesioni, rotture o in caso di anomalo accoppiamento del tubo sui bocchettoni di raccordo, procedere alla sostituzione del tubo.
Quando vengono trattati materiali collosi, controllare le possibili occlusioni che possono intervenire lungo il
tubo (2), nel bocchettone e sul deflettore presente nella camera filtrante.
Per la pulizia raschiare dall’esterno del bocchettone e rimuovere il materiale depositato come indicato in figura.
Figura 15
1Guarnizione di tenuta
2Viti
3Camera filtrante
■Verifica tenuta camera filtrante
Se la guarnizione di tenuta (1) tra il contenitore e la camera filtrante (3) non garantisce la tenuta:
▪Allentare le quattro viti (2) che bloccano la camera filtrante (3) alla struttura dell’aspiratore.
▪Fare scendere la camera filtrante (3) mediante le relative asole e, raggiunta la posizione di tenuta, ribloccare le viti (2).
Se la guarnizione (1) presenta lacerazioni, fessure, ecc., occorre procedere alla sua sostituzione. Nel caso non si ottenesse ancora una tenuta ottimale sostituire la guarnizione (1).
Pulizia e sostituzione ciclone (se presente)
Figura 16
1Ciclone
2Leva
3Coperchio
4Viti
[ NOTA ]
Se il ciclone (1) presenta solamente un deposito di polvere, far scendere la stessa dal foro centrale.
Per eseguire la perfetta pulizia del ciclone (1) occorre smontarlo:
■Agire sulla leva (2) per smontare il coperchio (3) insieme al filtro.
■Svitare le due viti (4) e sfilarlo dal contenitore.
Se eccessivamente consumato provvedere alla sua sostituzione. Rimontare le parti smontate procedendo in modo inverso a quanto descritto per lo smontaggio.
Smaltimento macchina
Smaltire la macchina in accordo con la legislazione vigente.
Schemi elettrici
Macchina base
Figura 17
1Spina
2Aspiratore
3Interruttore automatico
|
|
Codice |
|
|
|
|
Nome |
Componente |
SOL 3 |
SOL 5 W |
|
|
|
|
|
BDC 3122 |
BDC 3140 |
|
|
|
Q1 |
Interruttore automatico |
8 391156 |
8 |
391157 |
|
|
|
|
|
|
|
|
|
Scatola per Q1 |
8 391052 |
8 |
391052 |
|
I |
|
|
|
|||||
|
|
|
|
|
|
Kit liquidi
Figura 18
1Alimentazione
2Trasformatore
3Sensore liquidi
4Sgancio automatico
5Aspiratore
6Interruttore automatico
|
|
Codice |
||
Nome |
Componente |
SOL 3 |
SOL 5 W |
|
|
|
BDC 3122 |
BDC 3140 |
|
Q1 |
Interruttore automatico |
8 39915 |
8 39916 |
|
|
|
|
||
Manopola per Q1 |
8 39954 |
8 39954 |
||
|
||||
|
|
|
|
|
B1 |
Sgancio automatico |
8 391142 |
8 391142 |
|
|
|
|
|
|
PR1 |
Pressostato |
8 40841 |
8 40841 |
|
|
|
|
|
|
F1 - F2 |
Porta fusibili |
8 39244 |
8 39244 |
|
|
|
|
|
|
TR1 |
Trasformatore |
8 391050 |
8 391050 |
|
|
|
|
|
11/2007 |
C71 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Ricerca guasti
Inconveniente |
Causa |
Rimedio |
|
|
|
|
|
|
Filtro primario intasato |
Scuotere il filtro. |
|
|
Se non è sufficiente, sostituirlo. |
||
|
|
||
|
|
|
|
|
Tubo di aspirazione intasato |
Controllare il condotto di aspirazione e |
|
L’aspiratore si è arrestato |
pulirlo. |
||
|
|||
|
|
||
improvvisamente |
|
Controllare la regolazione. |
|
|
|
||
|
|
Controllare l’assorbimento del motore. |
|
|
Intervento del salvamotore |
Svuotare il contenitore. |
|
|
|
Se necessario, rivolgersi ad un centro |
|
|
|
di assistenza autorizzato. |
|
|
|
|
|
Perdita di polvere dall’aspiratore |
Il filtro si è lacerato |
Sostituirlo con un altro di identica |
|
categoria. |
|||
|
|
||
|
|
|
|
|
|
Verificare tutte le messe a terra. In |
|
Presenza di correnti elettrostatiche |
|
particolare il raccordo alla bocca di |
|
Mancata o inefficiente messa a terra |
aspirazione. |
||
sull’aspiratore |
|||
|
Infine il tubo deve essere |
||
|
|
||
|
|
rigorosamente antistatico. |
|
|
|
|
|
Perdita liquido dall’aspiratore |
Il controllo di livello non funziona |
Rivolgersi ad un centro assistenza |
|
autorizzato. |
|||
|
|
||
|
|
|
|
L’aspiratore non riparte dopo lo |
Il tubo per il controllo di livello è otturato |
Sganciare il contenitore e pulire il |
|
svuotamento del contenitore |
controllo di livello. |
||
|
|||
|
|
|
I
C71 |
10 |
11/2007 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Table of contents
Instructions for use.......................................................................................................... |
2 |
Operator safety................................................................................................................................ |
2 |
General information for using the vacuum cleaner.......................................................................... |
2 |
Proper uses...................................................................................................................................... |
2 |
Dust emissions into the environment............................................................................................... |
2 |
General recommendations............................................................................................................... |
2 |
Vacuum cleaner description........................................................................................... |
3 |
|
Labels.............................................................................................................................................. |
3 |
|
Optional kits..................................................................................................................................... |
3 |
|
Accessories...................................................................................................................................... |
3 |
|
Packing and unpacking.................................................................................................................... |
3 |
|
Setting to work - connection to the power supply............................................................................ |
4 |
|
Extensions....................................................................................................................................... |
4 |
|
Wet and dry applications.................................................................................................................. |
5 |
|
Maintenance and repairs................................................................................................................. |
5 |
|
Technical data.................................................................................................................................. |
6 |
|
Dimensions...................................................................................................................................... |
6 |
|
Controls, indicators and connections............................................................................................... |
6 |
|
Inspection prior to starting................................................................................................................ |
6 |
|
Starting up........................................................................................................................................ |
6 |
|
Shaking the main filter..................................................................................................................... |
7 |
|
Emergency stopping........................................................................................................................ |
7 |
|
Emptying the container.................................................................................................................... |
7 |
|
Wet vacuuming kit assembly........................................................................................................... |
7 |
|
At the end of a cleaning session...................................................................................................... |
8 |
|
Maintenance, cleaning and decontamination................................................................................... |
8 |
|
Filter disassembly and replacement................................................................................................ |
8 |
|
Filter replacement............................................................................................................................ |
8 |
|
Motor cooling fan inspection and cleaning....................................................................................... |
9 |
|
Seal inspection................................................................................................................................. |
9 |
|
|
||
Separator cleaning and replacement (if equipped).......................................................................... |
9 |
GB |
Vacuum cleaner disposal................................................................................................................. |
9 |
|
...............................................................................................................................Wiring diagrams |
9 |
|
Troubleshooting............................................................................................................. |
10 |
|
11/2007 |
C71 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140

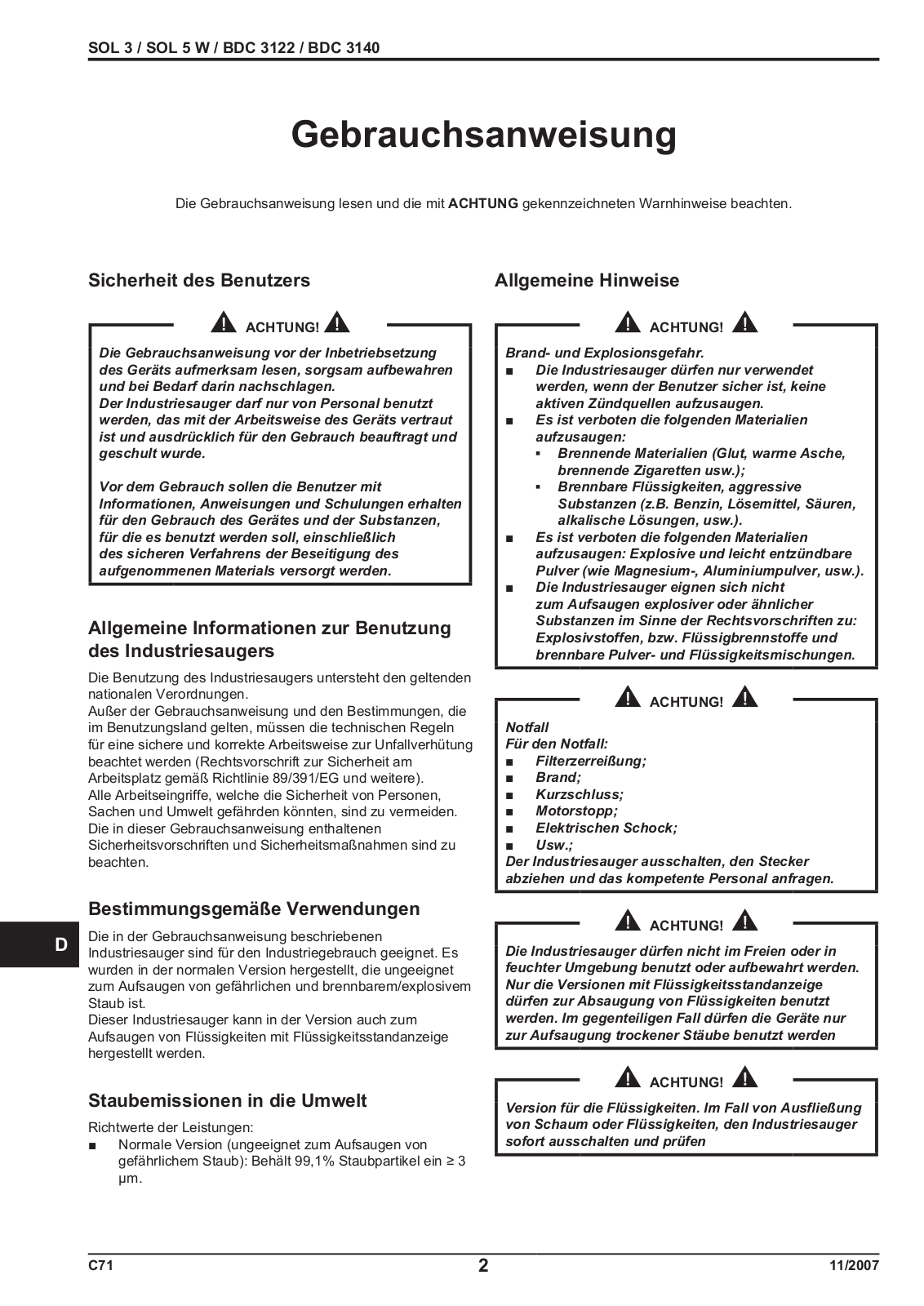

Instructions for use
Read the operating instructions and comply with the important safety recommendations identified by the word WARNING!
Operator safety
WARNING!
Before starting the vacuum cleaner, it is absolutely essential to read these operating instructions and to keep them ready at hand for consultation.
The vacuum cleaner can only be used by people who are familiar with the way it works and who have been explicitly authorized and trained for the purpose.
Before using the vacuum cleaner, operators must be informed, instructed and trained on how to work it and for which substances its usage is permitted including the safe method for removing and disposing of the vacuumed material.
General information for using the vacuum cleaner
Use of the vacuum cleaner is governed by the laws in force in the country where it is used.
Besides the operating instructions and the laws in force in the country where the vacuum cleaner is used, the technical regulations for ensuring safe and correct operation must also be observed (Legislation concerning environmental and labour safety, i.e. European Union Directive 89/391/EC and successive Directives).
Do not carry out any operation that could jeopardize the safety of people, property and the environment.
Comply with the safety indications and prescriptions in this instruction manual.
GB
Proper uses
The vacuum cleaners described in this instruction manual are designed for industrial use. The produced version (normal version) is not suitable for vacuuming hazardous, combustible/explosive dust.
This vacuum cleaner can also be produced in the variant for vacuuming liquids, with level monitoring function.
Dust emissions into the environment
Indicative values of performance:
■normal version (not suitable for vacuuming hazardous dust): retains at least 99.1% of particles measuring ≥ 3 μm.
General recommendations
WARNING!
Risk of fire outbreaks and explosions.
■The vacuum cleaner can only be used when it is certain that active sources of ignition are not going to be vacuumed.
■It is forbidden to vacuum the following materials:
▪burning materials (embers, hot ashes, lighted cigarettes, etc.);
▪flammable liquids, aggressive fuels (e.g. gasoline, solvents, acids, alkaline solutions, etc.).
■It is forbidden to vacuum the following materials: explosive dust or ones liable to ignite in a spontaneous way (such as magnesium or aluminium dusts, etc.).
■The vacuum cleaner is not suitable for vacuuming explosive or similar substances, as established by the laws governing explosive substances, particularly: liquid fuels and mixtures of flammable dust and liquids.
WARNING!
Emergency
If an emergency situation occurs:
■filter breakage;
■fire outbreak;
■short-circuit;
■motor block;
■electric shock;
■etc.;
Turn off the vacuum cleaner, unplug it and ask for assistance from qualified personnel.
WARNING!
The vacuum cleaners must not be used or stored outdoors, or in damp places. Only versions with the level sensor can be used for liquids, if not, they can only be used to vacuum dry materials.
WARNING!
Version for liquids. If foam or liquid spills from the vacuum cleaner, switch it off immediately and check for the cause.
C71 |
11/2007 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Vacuum cleaner description
Labels
Figure 1
1Identification plate
Code of the model which includes technical specifications, serial number, EC marking, year of manufacture
2Suction union hose
3Control panel (normal version)
4Control panel (version for vacuuming liquids)
5Dust container
6Filtering chamber
7Exhaust
8Attention plate
Draws the operator’s attention to the fact that the filter must only be shaken when the vacuum cleaner is off. Failing this, the shaking would have no effect while the filter itself could be damaged.
9Panel power plate
Indicates that the panel is powered by the voltage given on the data plate.
10Inlet
This vacuum cleaner creates a strong air flow which is drawn in through the inlet (10) and blows out through the exhaust (7). After the hose and tools have been fitted, make sure that the motor turns correctly.
Before turning on the vacuum cleaner, fit the vacuum hose into the inlet and then fit the required tool on to the end part. Refer to the manufacturer’s accessory catalogue or Service Centre.
This vacuum cleaner is equipped with an internal baffle plate which subjects the vacuumed substances to a circular centrifugal movement that makes them drop into the container. The vacuum cleaner is equipped with a filter which enables it to be used for the majority of applications.
Optional kits
Various optional kits are available for converting the vacuum cleaner:
■Level gauge for liquids suction/stop
■Removable separator
On request, the vacuum cleaner can be supplied with optional kits already installed. However, they can also be installed at a later date.
Please contact the manufacturer’s sales network for further details.
Instructions to install parts on request are included in the conversion kit.
WARNING!
Use only genuine optional supplied and authorized by the manufacturer.
Accessories
Various accessories are available; refer to the manufacturer’s accessory catalogue.
WARNING!
Use only genuine accessories supplied and authorized by the manufacturer.
Packing and unpacking
Dispose of the packing materials in compliance with the laws in force.
|
|
Figure 2 |
|
|
|
|
|
GB |
||
|
|
|
|
|
|
|
|
|
|
|
Model |
|
A (mm) |
|
B (mm) |
|
C (mm) |
|
Kg |
||
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
SOL 3 / BDC 3122 |
|
1,200 |
|
700 |
|
1,700 |
|
122 |
|
|
|
|
|
|
|
|
|
|
|
|
|
SOL 5 W / BDC 3140 |
|
1,200 |
|
700 |
|
1,700 |
|
147 |
|
|
|
|
|
|
|
|
|
|
|
|
|
11/2007 |
C71 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Setting to work - connection to the power supply
WARNING!
■Make sure that the vacuum cleaner is in perfect condition before commencing work.
■Before plugging the vacuum cleaner into the electrical mains, make sure that the voltage rating indicated on the data plate corresponds to that of the electrical mains.
■Plug the vacuum cleaner into a socket with a correctly installed ground contact/connection.
Make sure that the vacuum cleaner is off.
■The plugs and connectors of the connection cables must be protected against splashed water.
■Make sure that connections to the electrical mains and plug are correct.
■Use the vacuum cleaners only when the cables that connect to the electrical mains are in perfect condition (damaged cables could lead to electric shocks!).
■Regularly check that the electric cable does not show signs of damage excessive wear, cracks or ageing.
WARNING!
When the vacuum cleaner is operating:
■Do not crush, pull, damage or tread on the cable that connects to the electrical mains.
■Only disconnect the cable from the electrical mains by removing the plug (do not pull the cable).
■Only replace the electric power cable with one of the same type as the original: HO7 RN - F. The same rule applies if an extension is used.
■The cable must be replaced by the manufacturer’s
Service Centre staff or by equivalent qualified personnel.
GB
Extensions
If an extension is used, make sure it is fit for the power draw and protection degree of the vacuum cleaner.
Minimum section of extension cables:
Maximum length = 20 m
Cable = HO7 RN - F.
Max power (kW) |
3 |
5 |
15 |
22 |
|
|
|
|
|
Minimum section (mm2) |
2.5 |
4 |
10 |
16 |
WARNING!
Sockets, plugs, connectors and installation of the extension cable must maintain the IP protection degree of the vacuum cleaner, as indicated on the data plate.
WARNING!
The vacuum cleaner’s power socket must be protected by a differential circuit-breaker with surge current limitation, that shuts off the power supply when the current dispersed towards ground exceeds 30 mA for 30 ms or an equivalent protection circuit.
WARNING!
Never spray water on the vacuum cleaner: such action constitutes a danger hazard for persons and could short circuit the power supply. Consult the latest edition of the European Union Directives, the Laws
in the country of use and the current standards in force (UNI - CEI - EN), particularly European standard EN60335-2-69.
C71 |
11/2007 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Wet and dry applications
[ NOTE ]
■The supplied filter must be correctly installed.
■If the vacuum cleaner is used to vacuum liquids, make sure that the liquid level sensor activates and operates in the correct way.
WARNING!
Comply with the safety regulations governing the materials for which the vacuum cleaner is used.
WARNING!
If the version for liquids is used:
■Make sure that the liquid level sensor operates correctly before vacuuming liquids.
■If foam forms, stop the vacuum cleaner immediately and empty the container.
■Warning: Switch off the vacuum cleaner immediately if foam or liquid leaks out.
■Regularly clean the liquid level limiting device and check to make sure that there are no signs of damage.
■Warning: the dirty liquid collected by the vacuum cleaner must be considered conductive.
Maintenance and repairs
WARNING!
Disconnect the vacuum cleaner from its power source before cleaning, servicing, replacing parts or converting it to obtain another variant, the plug must be removed from the socket.
■Carry out only the maintenance operations described in this manual.
■Use only original spare parts.
■Do not modify the vacuum cleaner in any way. Failure to comply with these instructions could jeopardize your safety. Moreover, such action would immediately void the EC declaration of conformity issued with the vacuum cleaner.
WARNING!
To carry out maintenance operations which are not described in this manual contact the manufacturer’s Service Centre or our sales network.
GB
11/2007 |
C71 |
SOL 3 / SOL 5 W / BDC 3122 / BDC 3140
Technical data |
Controls, indicators and connections |
Parameter |
Unit |
SOL 3 |
SOL 5 W |
BDC 3122 |
BDC 3140 |
|
|
|
|
|
|
|
|
Voltage (50 Hz) |
V |
230/400 |
230/400 |
230/400 |
230/400 |
|
|
|
|
|
|
|
|
Power rating |
kW |
2.2 |
4 |
2.2 |
4 |
|
|
|
|
|
|
|
|
Noise level |
dB(A) |
71 |
74 |
71 |
74 |
|
|
|
|
|
|
|
|
Protection |
IP |
55 |
55 |
55 |
55 |
|
|
|
|
|
|
|
|
Insulation |
Class |
F |
F |
F |
F |
|
|
|
|
|
|
|
|
Capacity |
L |
60/100 |
60/100 |
100 |
100 |
|
|
|
|
|
|
|
|
Inlet (diameter) |
mm |
70 |
70 |
70 |
70 |
|
|
|
|
|
|
|
|
Max vacuum |
mmH2O |
3000 |
3000 |
3000 |
3000 |
|
|
|
|
|
|
|
|
Maximum |
|
|
|
|
|
|
air flow rate |
L/min’ |
5100 |
8600 |
5100 |
8600 |
|
(without hose |
||||||
|
|
|
|
|
||
and reductions) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Main filter |
m2 |
1.95 |
1.95 |
1.95 |
1.95 |
|
surface |
||||||
|
|
|
|
|
||
|
|
|
|
|
|
Dimensions
Figure 3
Model |
SOL 3 |
SOL 5 W |
BDC 3122 |
BDC 3140 |
||
|
|
|
|
|
|
|
A (mm) |
L 60 |
1330 |
1330 |
/ |
/ |
|
|
|
|
|
|
||
L 100 |
1530 |
1530 |
1530 |
1530 |
||
|
||||||
|
|
|
|
|
||
B (mm) |
1055 |
1055 |
1055 |
1055 |
||
|
|
|
|
|
||
C (mm) |
670 |
670 |
670 |
670 |
||
|
|
|
|
|
||
Kg (1) |
102 |
127 |
102 |
127 |
||
|
|
|
|
|
|
GB (1) Net weight
[ NOTE ]
■Storage conditions:
Temperature: -10°C ÷ +40°C
Humidity: ≤ 85%
■Operating conditions: Maximum altitude: 800 m
(Up to 2,000 m with reduced performances)
Temperature: -10°C ÷ +40°C
Humidity: ≤ 85%
Figure 4
1Container release lever
2Castor lever
3Manual filter shaker knob
4Start/stop switch (normal version)
5Start/stop switch (version for vacuuming liquids)
Inspection prior to starting
Figure 5
1 Inlet
Prior to starting, check that:
■The filter is installed.
■All latches are tightly locked.
■The vacuum hose and tools have been correctly fitted into the inlet (1).
■The bag or safety container is installed, if applicable.
Do not use the vacuum cleaner if the filter is faulty.
Starting up
Figure 6
1Castor brakes
2Start switch (normal version)
3Start switch (version for vacuuming liquids)
Lock the castor brakes before starting the vacuum cleaner (1).
Starting/stopping the vacuum cleaner
Normal version
■Turn the switch (2) to “I” position to start the vacuum cleaner.
■Turn the switch to “0” position to turn the vacuum cleaner off.
Version for vacuuming liquids
■Turn the switch (3) to “I” position to start the vacuum cleaner.
■Turn the switch to “0” position to turn the vacuum cleaner off.
C71 |
11/2007 |
