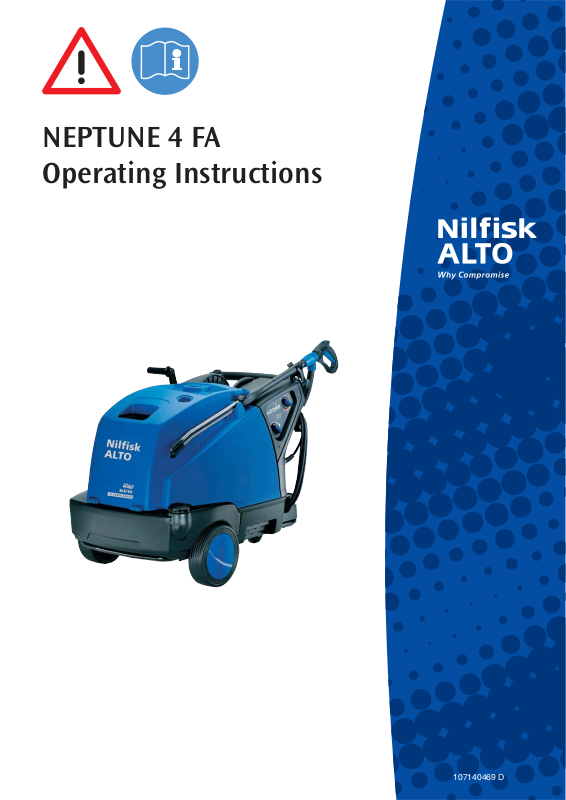

Nilfisk-ALTO 4 FA User Manual
NEPTUNE 4 FA
Operating Instructions
107140469 D
NEPTUNE 4 FA
Contenido
NEPTUNE 4 FA
español
Símbolos de las
indicaciones
1 Indicaciones de
seguridad i m p o r t a n t e s
2 Descripción
3 Antes de la puesta en
funcionamiento
4 Manejo /
Funcionamiento
........................................................................................344
........................................................................................344
2.1 Uso previsto de la máquina ..............................................346
2.2 Elementos de manejo .......................................................347
3.1 Instalación ........................................................................347
3.2 Poner los frenos ...............................................................347
1)
3.3 Montaje del tambor de la manguera
...............................348
3.4 Montar grapa para lanza de alta presión ..........................348
1)
3.5 Llenado del depósito de agente de limpieza
..................348
3.6 Llenado del depósito de reserva para Alto AntiStone .....348
3.7 Anticalcáreo ......................................................................349
3.8 Llenado del depósito de combustible ...............................349
3.9 Empalme de la manguera de alta presión ........................349
3.10 Empalme de la manguera de agua ..................................350
3.11 Conexión eléctrica ............................................................350
3.12 Recogida del anticongelante ............................................350
4.1 Conexiones ......................................................................351
4.2 Arrancar la máquina .........................................................351
1)
4.3 Regulación de la presión con la lanza Tornado
..............352
4.4 Regulación de la presión con el dispositivo de
1)
aspersión Variopress
......................................................352
4.5 Utilizacón de agentes de limpieza ....................................352
5 Campos de aplicación
y métodos de trabajo
6 Después del trabajo
5.1 Indicaciones generales .....................................................352
5.2 Usos típicos ......................................................................353
6.1 Desconexión de la máquina .............................................355
6.2 Desconexión de las conducciones de alimentación .........355
6.3 Enrllado del cable de alimentación y de la manguera
6.4 Almacenamiento de la máquina (almacenamiento con
7 Mantenimiento
7.1 Plan de mantenimiento .....................................................356
7.2 Trabajos de mantenimiento ..............................................356
8 Eliminación de fallos
8.1 Indicaciones en el cuadro de mando ................................358
8.2 Otros fallos .......................................................................359
9 Otras cosas
9.1 Entrega de la máquina para su reciclaje ..........................360
9.2 Garantía ...........................................................................360
9.3 Atestado de conformidad de la UE ...................................360
9.4 Características .................................................................433
1)
Accesorios especiales de variantes de modelos
Traducción del Manual original de instrucciones
de alta presión y recogida de los accesorios ...................355
protección contra heladas) ...............................................355
343
NEPTUNE 4 FA
español
Símbolos de las indicaciones
Van marcadas
con este símbolo de peligro las
instrucciones de
seguridad de este
manual cuya inobservancia puede conducir a
situaciones de peligro para las
personas.
Antes de poner en
servicio la máquina
limpiadora de alta
presión léa obligatoriamente también
las instrucciones de
manejo que suministramos adjunto y guárdelas a su alcance.
En este lugar
se encuentran
recomenda-cio-
nes o indicaciones que facilitan el trabajo y hacen más seguro el servicio.
Este símbolo lo
encontrará en las
instrucciones de
seguridad cuya inobservancia puede
conducir a situaciones de peligro para la máquina y
su funcionamiento.
1 Avisos de seguridad importantes
describe en el apartado 6, cuando
se quiera desplazar la máquina y
los accesorios a temperatura en
torno a 0°C o inferiores.
Antes de la puesta en funcionamiento
Si su máquina trifásica ha sido
suministrada sin enchufe, haga
que un electricista la dote de
un enchufe trifásico idóneo con
contacto de puesta a tierra.
Verifi que el estado reglamentario
de la máquina de limpieza a
alta presión antes de ponerla en
servicio.
Comprobar en intervalos
regulares si el cable tiene algún
deterioro o desgaste. Poner
la máquina limpiadora de alta
presión únicamente en servicio
si la línea de alimentación de la
red está en un estado impecable
(¡en caso de deterioro, peligro de
sacudidas eléctricas!).
Compruebe Vd. la tensión
nominal de la máquina limpiadora
a presión antes de conectarla a la
red. Asegúrese de que la tensión
de la red coincida con la que
indica la placa de características.
Conecte el suministro de
corriente para la máquina de
Accesorios especiales de variantes de modelos
Traducción del Manual original de instrucciones
Para su propia seguridad
El aparato
- solamente debe ser utilizado
por personas que hayan sido
instruidas en su manejo y expresamente encomendadas
para esta tarea.
- solamente debe ser utilizado
en presencia de un supervisor.
- no debe ser utilizado por niños.
- no usar por personas con incacidad física o mental.
Advertencia
• Asegúrese de que las
emisiones del escape no se
producen cerca de tomas de
aire.
• La máquina debe utilizarse
exclusivamente con los
productos químicos para
limpieza suministrados o
recomendados por Nilfi sk-
ALTO. El uso de otros
productos químicos puede
afectar seriamente a la
seguridad de la máquina.
• Riesgo de explosión – No use
344
el limpiador para pulverizar
con líquidos infl amables.
Generalidades
La explotación de la máquina
limpiadora de alta presión
está sometida a las directivas
nacionales en vigor.
A parte de estas instrucciones de
manejo y de las directivas en vigor
en el país de empleo referente
a la prevención de accidentes,
también deberán considerarse las
reglas técnicas reconocidas para
un trabajo seguro y adecuado.
Es Deberá omitirse todo trabajo
que pueda hacer que merme la
seguridad.
No deje abierto el mango de la
pistola.
Transporte
Las grandes ruedas de la máquina
facilitan su desplazamiento.
Para transportar la máquina con
seguridad en y sobre vehículos,
recomendamos su fi jación con
cinturones, de modo que no
pueda deslizarse o volcarse, y
poner el freno.
Se recomienda la utilización de
anticongelantes, tal como se
1)
NEPTUNE 4 FA
limpieza a alta presión a una
de alta presión.
instalación con interruptor de
protección de corrientes de fuga.
Éste interrumpe el suministro de
corriente cuando la corriente de
No seguir empleando la máquina
si el cable o la manguera de alta
presión están deteriorados.
fuga hacia tierra supere los 30
mA por 30 ms, o bien contiene
un circuito de comprobación de
puesta tierra.
Procurar de que haya sufi ciente
circulación de aire. ¡No tapar la
máquina ni trabajar con ella en
un local donde no haya sufi ciente
Respete las disposiciones y
ventilación!
ordenanzas legales vigentes en
su caso. Antes de cada puesta
en marcha, se ha de controlar
visualmente las partes esenciales
de la máquina de limpieza a alta
presión.
¡PRECAUCIÓN!
El chorro a alta presión puede
ser peligroso si se usa indebidamente. El chorro no debe ser
dirigido nunca a personas, animales, instalaciones bajo ten-
O bien, utilice líquido anticon-
gelante!
No ponga nunca la máquina en
servicio sin que tenga agua. Los
manguitos de la
bomba también pueden
deteriorarse si falta agua durante
poco tiempo.
sión o a la máquina misma.
Póngase ropa y gafas de pro-
Conexiones de agua
tección.
No dirigir el chorro hacia sí mismo
ni hacia otras personas para
limpiarse la ropa o el calzado.
¡Peligro de lesiones!
potable, siempre que se haya
instalado una válvula que evite
Al estar en funcionamiento la
máquina se producen fuerzas
de retroceso en el dispositivo
de chorro y, estando doblado el
tubo pulverizador, se produce
adicionalmente un momento de
giro, por lo cual es imprescindible
sostener el dispositivo de chorro
con las dos manos.
flujos de retorno, del tipo BA de
acuerdo a la norma EN 1717. Si
no se le ha suministrado esta
válvula contra flujos de retorno,
podrá pedirla a su distribuidor.
La longitud de la manguera en-
tre la válvula contra flujos de
retorno y el limpiador a alta
presión debe ser de 12 metros,
como mínimo, para absorber
No utilizar la máquina si en el
área de trabajo se encuentran
personas que no llevan ropa
protectora.
posibles picos de presión. La
operación de succión (de, por
ejemplo, un depósito para rec-
ogida de agua de lluvia) se re-
aliza sin la válvula contra flujos
Deberá comprobarse si de la
superfície del objeto a limpiar se
desprenden materias peligrosas
que penetran en el medio
ambiente al limpiar el objeto en
cuestión, p. ej. asbesto, aceite.
No limpie piezas de goma, tejidos
de retorno. Póngase en contac-
to con su distribuidor que le
recomendará el equipo de suc-
ción más adecuado.
En cuanto el agua atraviesa la
válvula BA, deja de ser potable
inmediatamente.
o semejantes con el chorro
redondo. Guarde sufi ciente
Servicio
distancia entre la tobera de alta
presión y la superfi cie a limpiar,
para no dañarla.
Mantenga cerradas todas las
cubiertas y portezuelas de la
máquina.
¡No utilizar la manguera de alta
presión como cuerda de tracción!
La presión de trabajo y la
temperatura máxima permitidas
están impresas en la manguera
1)
Accesorios especiales de variantes de modelos
Traducción del Manual original de instrucciones
¡PRECAUCIÓN!
Los cables de extensión no
idóneos pueden resultar pe-
ligrosos. Desenrolle siempre
¡Guardar la máquina de
manera que esté protegida contra las heladas
Este limpiador/máquina limpiadora
debe conectarse
exclusivamente al
suministro de agua
por completo el tambor del
cable con objeto de evitar peligros de incendio debidos a su
recalentamiento.
El enchufe y los acoplamientos
de los cables de extensión tienen
que ser estancos al agua.
En caso de utilizar un cable
prolongador, considere los
diámetros mínimos del cable
Longitud del cable Diámetro
Largo del
cable
m
cc 20 m
20 hasta 50 m
Corte transversal
<16 A <25 A
ø1.5mm² ø2.5mm²
ø2.5mm² ø4.0mm²
No deteriorar el cable eléctrico
(p. ej. pisándolo, tirando de él
o aplastándolo). Sacar el cable
eléctrico cogiéndolo directamente
del enchufe (no tirando ni estirando
del cable).
¡PRECAUCIÓN!
Está prohibido utilizar combustibles no idóneos (p. ej. gasolina), ya que pueden ser una
fuente de peligro.
No utilice la máquina en las
gasolineras u otras zonas
peligrosas debido al peligro
de explosión que emana del
quemador, sino fuera de la
zona de peligro establecida
(en Alemania respete: TRbF
–Directrices Técnicas sobre
Líquidos Infl amables).
La instalación en espacios
cerrados requiere que se respeten
las ordenanzas de construcción
relativas a la conducción de los
gases de escape al exterior. Se
ha de cuidar de que exista un
suministro sufi ciente de aire fresco.
Al conectar de la máquina a una
chimenea, se ha de respetar las
ordenanzas locales. Con mucho
gusto pondremos a su disposición
propuestas de conexiones.
¡ATENCIÓN!
Tenga en cuenta que el
agua caliente y el vapor
salen a 150°C cuando fun-
ciona en el estado de vapor.
345
español
NEPTUNE 4 FA
español
¡ATENCIÓN!
No toque el orificio de salida de gas de escape, y
no la destape. Peligro de
lesión y de incendio.
No toque, cubra ni coloque
la manguera o el cable sobre
la chimenea. Peligro para
las personas y riesgo de
sobrecalentamiento e incendio.
Sistema electrico
¡CUIDADO!
No limpiar nunca con chorro
de agua las máquinas eléctricas: peligro para personas,
peligro de cortocircuitos.
La máquina deberá conectarse
únicamente a una instalación correcta.
El encendido produce breves caídas de la tensión.
Con impedancias de red (conexión doméstica) menores de
0,15 no son de esperar fallos.
En caso de duda, póngase en
contacto con la compañía de suministro de electricidad local.
Mantenimiento y reparacion
¡ATENCION!
El limpiador debe desconectarse de su fuente de alimentación para operaciones de
limpieza de la máquina, mantenimiento, sustitución de
piezas o para adaptar la máquina a otra función.
Sólo está permitido realizar los
trabajos de mantenimiento que
están descritos en estas instrucciones de manejo. Utilizar únicamente las piezas originales de
recambio de Nilfisk-Alto. No llevar
a cabo ninguna modificación técnica en la máquina limpiadora de
alta presiòn.
¡ATENCIÓN!
Las mangueras de alta presión,
las piezas de empalme y acoplamiento son importantes para la
seguridad del equipo. ¡No utilice
más que piezas de alta presión
autorizadas por el fabricante!
La línea de conexión a la red no
puede desviarse de la ejecución
especificada por el fabricante y
sólo puede ser cambiada por un
técnico electricista.
Diríjase con todos los demás
trabajos de mantenimiento y de
reparaciones al servicio de asistencia de Nilfisk-Alto o a un taller
especializado y autorizado.
Comprobación
La máquina de limpieza por alta
presión cumple con las ”Directrices para las máquinas de proyección de chorro líquido“ de
Alemania. Se ha de comprobar la
seguridad de funcionamiento de
la máquina de limpieza por alta
presión, siguiendo la Ordenanza de prevención de accidentes
”Trabajos con máquinas de proyección de chorro líquido (BGV
D15)“, cuando se requiera, pero
al menos cada 12 meses, por personal capacitado.
Después de cada reparación o
modificación deberá medirse la
resistencia del conductor protector, la resistencia del aislamiento
y la corriente de escape. Deberá
realizarse, además, un control visual del cable eléctrico, así como
una medición de la
tensión y de la corriente y una
prueba de funcionamiento. Nuestros técnicos del servicio de asistencia están a su disposición
como expertos.
Las reglas alemanas referente a
la prevención de accidentes completas “Trabajar con
eyectores de líquidos” pueden pedirse a través de Carl HeymannsVerlag KG, Luxemburger Str. 449,
D-50939 Colonia(Alemania) o a
través de la correspondiente caja
de previsión contra accidentes.
Las partes conductoras de presión de esta máquina de limpieza
por alta presión han sido fabricadas correctamente conforme
al § 9 de las Ordenanzas sobre
recipientes a presión, y han sido
sometidas con éxito a pruebas de
presión.
Válvula de derivación
La presión de la bomba se reduce mediante una “válvula de derivación” que devuelve el agua a
la entrada de la bomba a presión
mínima. El punto donde se produce la inserción se fija y sella en
fábrica por lo que no debe ajustarse.
2 Descripción
2.1 Uso previsto de la
máquina
346
Este limpiador a alta presión
se ha diseñado para uso
profesional. Puede utilizarse
para la limpieza de equipos
de construcción y agrícolas,
establos, vehículos, superficies
oxidadas, etc.
El limpiador no está aprobado
para la limpieza de superficies
que estén en contacto con
alimentos.
En el Capítulo 5 se describen
distintos usos del limpiador a
alta presión.
Utilice siempre el limpiador
del modo descrito en
estas instrucciones de
funcionamiento. Cualquier otro
uso podría dañar el limpiador
o la superficie a limpiar o
bien, podría provocar lesiones
personales de gravedad.
1)
Accesorios especiales de variantes de modelos
Traducción del Manual original de instrucciones
NEPTUNE 4 FA
2.2 Elementos de manejo
Véase la figura en la hoja desplegable de estas instrucciones de
servicio
1 Pistola de aspersión
2 Soporte de la lanza de
aspersión
3 Tablero de mando
4 Manómetro
5 Tubo de carga de combustible
6 Soporte para suspensión de
7 Bloqueo de la tapa
8 Manivela del tambor de la
9 Conexión de la manguera de
10 Interruptor principal con
11 Dosificación de agente de
12 Indicación de disponibilidad de
13 Relleno de aceite de bomba
1)
grúa
manguera
alta presión
en máquinas sin tambor para
manguera
regulador de temperatura
limpieza
servicio
(Neptune..X)
1)
1)
14 Mantenimiento por el servicio
técnico de Alto
15 Relleno de Alto AntiStone
16 Relleno de combustible
17 Rodillo de dirección con freno
18 Conexión para el agua
19 Tubo de carga de
anticongelante
20 Tubo de carga de Alto
AntiStone
21 Depósito de agente de
limpieza
22 Tambor para la manguera
(Neptune..X)
23 Gancho para enrollar cable
24 Asidero para abrir la tapa
1)
1)
español
3 Antes de la puesta en servicio
3.1 Instalación
3.2 Poner los frenos
1)
Accesorios especiales de variantes de modelos
Traducción del Manual original de instrucciones
Las máquinas de combustión
de aceite requieren, para funcionar sin fallos, una mezcla de
aire de combustión y combustible calculada con exactitud.
La presión del aire y el contenido de oxígeno dependen del
lugar de utilización y varían
con la altura. Independientemente del combustible usado.
La máquina de limpieza por alta
presión ha sido sometida a rigurosos ensayos y ajustada en fá-
brica para alcanzar las mejores
prestaciones. La fábrica está
situada a aprox. 120 m sobre el
nivel del mar; el ajuste del quemador de aceite es óptimo para
esta altitud.
Si el lugar de utilización de la
máquina está a más de 1200 m
sobre el nivel del mar, se tiene
que regular el quemador para
obtener un funcionamiento libre
de fallos y económico. Diríjase
con este objeto a su proveedor o
al servicio técnico de Alto.
1. Antes de la primera puesta
en servicio, verifique atentamente si existen daños o
deficiencias y comunique
inmediatamente los daños
constatados a su proveedor
de productos Alto.
2. Ponga en marcha la máquina sólo si está en perfecto
estado.
3. Ponga el freno.
La pendiente en que se instale
4.
la máquina limpiadora de alta
presión no debe exceder en
ningún caso los 10º en cual-
quier dirección.
347
Loading...
