Nikon D4 Network Guide [et]

Võrgujuhend

Mida võrk võib teie heaks teha

Käesolevas juhendis kirjeldatakse võrguga ühendamist, kaamera kaugjuhtimist ning piltide läbi Ethernet-ühenduste arvutitesse ja ftp-serveritesse üleslaadimist. Kui ühendus on loodud, saate te:

Laadida üles olemasolevaid fotosid ja

videoid

FTP üleslaadimine (041) Piltide teisaldamine (015)

ftp server

Teha või sirvida fotosid kaugjuhtimisega

Kaamera juhtimine (019) HTTP server (022)

iPhone

Camera Control Pro 2

Arvuti

Juhtida mitut kaamerat

(nõuab valikulist WT-5)

Sünkroniseeritud vabastus (045)

A Nõuanne

Vaadake lehekülge 7 kaamera konfigureerimise kohta ühenduseks arvutiga, lehekülge 35 kaamera konfigureerimise kohta ühenduseks ftp serveriga. Kaamerat saab kasutada ka valikuliste WT-4 juhtmevabade saatjatega.

iii

Kaubamärgi teave

Macintosh, Mac OS ja iPhone on ettevõtte Apple Computer, Inc. kaubamärgid. Microsoft, Windows ja Windows Vista on ettevõtte Microsoft Corporation registreeritud kaubamärgid. XQD on Sony Corporationi kaubamärk. CompactFlash on SanDisk Corporationi kaubamärk. Kõik muud käesolevas juhendis või muus selle Nikoni tootega kaasas olevas dokumentatsioonis mainitud kaubanimetused on kaubamärgid või nende vastavate hoidjate registreeritud kaubamärgid.

Apple Public Source License (Apple'i avaliku lähtekoodi litsents)

See toode sisaldab Apple mDNS lähtekoodi, mis allub Apple Public Source License (Apple'i avaliku lähtekoodi litsentsi) tingimustele veebiaadressil http://developer.apple.com/opensource/.

See fail sisaldab lähtekoodi ja/või lähtekoodi modifikatsioone, nii nagu on defineeritud ja mis alluvad Apple Public Source License (Apple'i avaliku lähtekoodi litsentsi) versioonile 2.0 (‘Litsents’). Te võite seda faili kasutada ainult vastavalt Litsentsile. Palun hankige Litsentsi koopia aadressilt http://www.opensource.apple.com/license/apsl/ ja lugege seda enne selle faili kasutamist.

Selle Litsentsi all jagatavat lähtekoodi ja tarkvara jagatakse ‘AS IS’ (‘nagu on’) alusel, ILMA IGASUGUSE, OTSESE VÕI KAUDSE, GARANTIITA NING APPLE KEELDUB KÄESOLEVAGA KÕIKIDEST SELLISTEST GARANTIIDEST, KAASA ARVATUD JA PIIRAMATULT MIS TAHES GARANTIID TURUSTATAVUSE, SOBIVUSE KONKREETSEKS EESMÄRGIKS, RAHULIKU KASUTUSE VÕI ÕIGUSTE MITTERIKKUMISE SUHTES. Palun vaadake Litsentsi selles sätestatud keelt reguleerivate eriõiguste ja -piirangute kohta.

Teatised

• Kaasasoleva kasutusjuhendi mitte ühtegi osa ei tohi reprodutseerida, edastada, ümber kirjutada, salvestada taasesitussüsteemis ega tõlkida ühtegi keelde üheski vormis, ühelgi viisil ilma Nikoni eelneva kirjaliku loata.

• Nikon jätab endale õiguse muuta käesolevas juhendis kirjeldatud riistvara ja tarkvara tehnilisi andmeid igal ajal ning ilma eelneva etteteatamiseta.

• Nikonit ei saa süüdistada üheski kahjus, mis tuleneb antud toote kasutamisest.

• Kuigi on püütud teha kõik käesolevas kasutusjuhendis toodub teabe täpsuse ja

täielikkuse tagamiseks, oleme tänulikud, kui teatate oma kohalikule Nikoni esindajale (aadress on näidatud eraldi) kõikidest selles leitud vigadest või väljajätmistest.

Kopeerimise ja paljundamise keelu teatis

Pidage silmas, et skanneri, digitaalkaamera või muu seadme abil digitaalselt kopeeritud või reprodutseeritud materjali omamine võib samuti osutuda seaduse järgi karistatavaks.

• Trükised, mille kopeerimine või paljundamine on seaduse järgi keelatud

Ärge kopeerige ega reprodutseerige paberraha, münte, väärtpabereid, riigi või omavalitsuse võlakirju, isegi kui koopiad või reproduktsioonid on varustatud märgisega „Näidis”. Välisriigis käibel oleva paberraha, müntide või väärtpaberite kopeerimine või reprodutseerimine on keelatud. Keelatud on valitsuse poolt välja antud kasutamata postmarkide või postkaartide kopeerimine või reprodutseerimine ilma riigiasutuse eelneva loata. Keelatud on valitsuse poolt välja antud markide ja seaduses ettenähtud sertifitseeritud dokumentide kopeerimine ja reprodutseerimine.

• Hoiatused mõningate koopiate ja reproduktsioonide osas

Valitsus on välja andnud hoiatusi erafirmade poolt väljastatud väärtpaberite (aktsiad, arved, tšekid, kingisertifikaadid jne), hooajapiletite või kupongide kopeerimise või reprodutseerimise kohta v.a minimaalselt vajalik hulk koopiaid ettevõtte tööalaseks kasutuseks. Samuti ärge kopeerige või reprodutseerige valitsuse poolt väljastatud passe, ametiasutuste ja eraühenduste väljastatud lubasid, ID-kaarte ning pileteid nagu näiteks pääsmed ja söögitalongid.

• Järgige autoriõiguse teatiseid

Autoriõigusega kaitstud loovtööde, nagu raamatute, muusika, maalide, puulõigete, trükiste, kaartide, joonistuste, videote ja fotode kopeerimine ja reprodutseerimine allub riiklikele ning rahvusvahelistele autoriõiguse seadustele. Ärge kasutage seda toodet ebaseaduslike koopiate tegemiseks või autoriõiguste rikkumiseks.

Algteadmised

See juhend eeldab baasteadmisi ftp-serverite, kohtvõrkude (LAN) ja juhtmevabade võrkude kohta. Lisateabe saamiseks seadmete installeerimise, konfigureerimise ja kasutamise kohta võrgus võtke hendust tootjaga või võrgu administraatoriga. Teavet arvutite konfigureerimiseks juhtmevabasse võrku ühendamiseks saab leida online abist Wireless Transmitter Utility (Juhtmevaba saatja utiliit) kohta.

Eluaegne õpe

Osana Nikoni „Eluaegse õppe” programmi raames pakutavast tooteabist ja koolitusest on pidevalt uuendatav informatsioon saadaval järgmistel veebisaitidel:

• Kasutajatele USAs: http://www.nikonusa.com/

• Kasutajatele Euroopas ja Aafrikas: http://www.europe-nikon.com/support/

• Kasutajatele Aasias, Okeaanias ja Lähis-Idas: http://www.nikonusa.com/

Külastage neid lehekülgi, et pidada sammu uusima tooteinformatsiooniga, näpunäidetega, vastustega korduma kippuvatele küsimustele (KKK) ning üldise infoga digitaalpildinduse ja -fotograafia kohta. Lisainfo võib olla saadaval Nikoni esindajalt teie piirkonnas. Vaadake järgmist veebilehte kontaktinformatsiooni saamiseks: http://imaging.nikon.com/

Illustratsioonid

Kui pole teisiti märgitud, on kõik tarkvara ja operatsioonisüsteemide dialoogid, teated ja kuvad võetud Windows 7-st või Mac OS X-st. Nende tegelik kuju ja sisu võivad varieeruda koos kasutatud operatsioonisüsteemiga. Arvutite põhiliste operatsioonide kohta info saamiseks vaadake arvutiga või operatsioonisüsteemiga kaasasolevat dokumentatsiooni.

A WT-4 Juhtmevabad saatjad

Info saamiseks valikulise WT-4 juhtmevaba saatja kasutamiseks vaadake WT-4-ga kaasasolevat dokumentatsiooni. Suvanditele, mis on kirjeldatud WT-4 juhendis kui seadme infos ja seadme sätete menüs olevaid, on juurdepääs D4 seadistusmenüüs Network (Võrk) > Device info and settings (Seadme info ja sätted).

vii

Sisukord

Mida võrk võib teie heaks teha..........................................................ii

Teatised......................................................................................................v

Sisukord.................................................................................................. viii

Sissejuhatus 1

Võrgusuvandid ........................................................................................2

Tarkvara installeerimine .......................................................................4

Edastamine, juhtimine ja HTTP 7

Ethernet-ühendused .............................................................................7

Samm 1: Etherneti kaabli ühendamine .....................................8

Samm 2: Etherneti võimaldamine.............................................10

Samm 3: Ühenduse viisard...........................................................10

Samm 4: Ühendamine ...................................................................13

Juhtmevaba kohtvõrguga (LAN) ühendamise kohta valikulise WT-5 juhtmevaba saatja abil vt WT-5-ga kaasas olevast juhendist.

Piltide teisaldamine ............................................................................ 15

Kaamera juhtimine.............................................................................. 19

HTTP Server............................................................................................ 22

Arvuti veebilehitsejad (brauserid).............................................28

iPhone veebilehitsejad (brauserid) ...........................................32

viii

FTP 35

Etherneti ühendused ......................................................................... 35

Samm 1: Etherneti kaabli ühendamine................................... 36

Samm 2: Etherneti võimaldamine ............................................37

Samm 3: Ühenduse viisard .......................................................... 37

Juhtmevaba kohtvõrguga (LAN) ühendamise kohta valikulise WT-5 juhtmevaba saatja abil vt WT-5-ga kaasas olevast juhendist.

FTP üleslaadimine ............................................................................... 41

Sünkroniseeritud vabastus 45

Sünkroniseeritud vabastuse suvandid.................................... 46

Pildistamine ......................................................................................48

Menüüjuht 51

Lisad 59

Profiilide loomine arvutis.................................................................. 59

FTP serveri loomine ............................................................................ 61

Windows 7......................................................................................... 62

Windows Vista.................................................................................. 69

Windows XP...................................................................................... 76

Mac OS X 10.6................................................................................... 80

Profiili loomine käsitsi........................................................................ 82

Rikkeotsing ............................................................................................ 84

Indeks....................................................................................................... 85

Sissejuhatus

Täname teid, et ostsite Nikoni ühe objektiiviga peegel- (SLR) digitaalkaamera. See juhend kirjeldab kaamera kasutamist (peamiselt Ethernet) võrgukeskkonnas, kaasa arvatud kaamera ühendamist ja sellega võrgus töötamist. Lugege kindlasti põhjalikult antud juhendit koos kaamera juhendiga ning hoidke need käepärast kõikide antud toote kasutajate jaoks. Teavet valikuliste juhtmevabade saatjate WT-5 ja WT-4 kasutamise kohta võib leida saatjatega kaasas olevatest juhenditest.

Sümbolid ja kokkuleppemärgid

Järgnevaid sümboleid ja kokkuleppemärke kasutatakse kogu selles juhendis:

See ikoon tähistab ettevaatusabinõusid, teavet, millega peaks tutvuma

enne kasutamist, et vältida toote kahjustumist.

See ikoon tähistab märkusi, teavet, millega tuleb tutvuda enne toote

kasutamist.

See ikoon tähistab viiteid käesoleva juhendi teistele lehekülgedele.

Võrgusuvandid

Kasutage Ethernet kaablit või valikulisi WT-5 või WT-4 juhtmevabasid saatjaid kaamera ühendamiseks arvutitega või ftp serveritega Ethernet juhtmevaba võrgu kaudu.

❚❚ Ethernet/WT-5

Järgnevad võimalused on kasutatavad, kui te ühendate Ethernet kaabli või valikulise WT-5 juhtmevaba saatja kaudu.

FTP upload

(FTP üleslaadimine)

(041)

Image transfer

(Piltide teisaldamine)

(015)

Camera control

(Kaamera juhtimine)

(019)

HTTP server

(022)

Sünkroniseeritud vabastus

(ainult WT-5 kasutamisel;

0 45 )

❚❚ WT-4

Rohkema info jaoks valikulise WT-4 juhtmevaba saatjaga kasutatavate võimaluste kohta vaadake WT-4-ga kaasasolevat juhendit.

Transfer mode

(Teisaldusrežiim)

Thumbnail select mode (Pisipildi valiku rež iim)

PC mode (Arvuti režiim)

Print mode (Printimise

režiim)

Laadige üles arvutisse või ftp serverisse olemasolevaid fotosid ja videoid või laadige üles uusi fotosid kohe pildistamisel.

Juhtige kaamerat kasutades valikulist Camera Control Pro 2 tarkvara ning salvestage uued fotod ja videod otse arvutisse.

Vaadake ja tehke pilte kaugjuhtimisega kasutades brauseriga varustatud arvutit või iPhone.

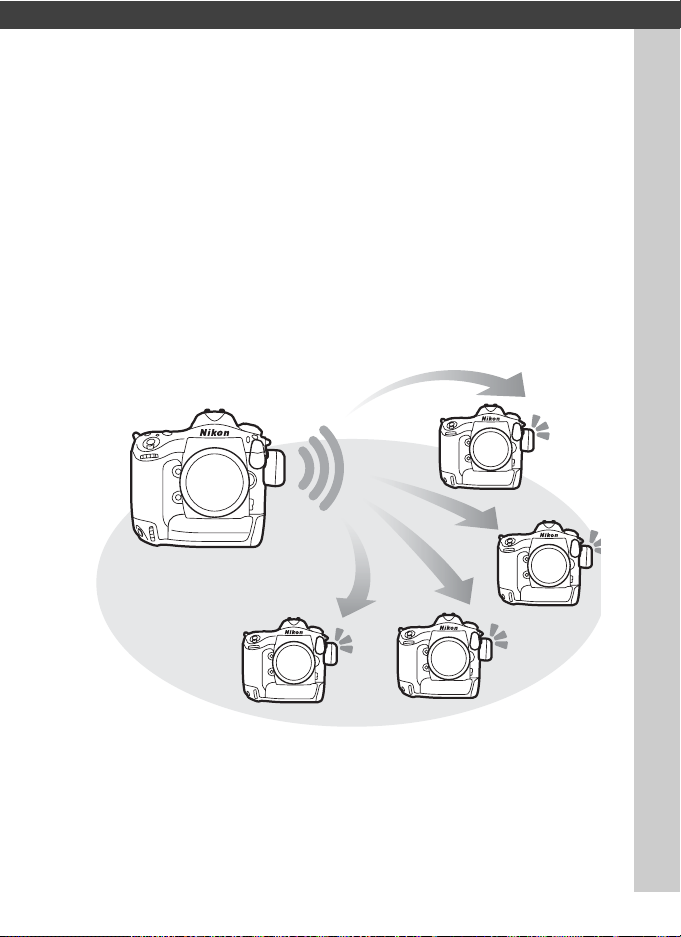

Sünkroniseerige katiku vabastus mitme kaugkaamera jaoks peakaameraga.

Laadige üles uusi või olemasolevaid fotosid arvutisse või ftp serverisse.

Fotode eelvaade arvutiekraanil enne üles laadimist.

Juhtige kaamerat kasutades valikulist Camera Control Pro 2 tarkvara ning salvestage uued fotod ja videod otse arvutisse.

JPEG fotode printimine võrguarvutiga ühendatud printeris.

A Ethernet-ühendus

Ethernet-ühendused ei nõua kohandusi juhtmevaba kohtvõrgu (LAN) sätetes.

A FTP-serverid

Servereid saab konfigureerida, kasutades standardseid ftp-teenuseid, nagu näiteks IIS (Internet Information Services), mis on saadaval koos toetatavate operatsioonisüsteemidega. Pildiedastusel ja kaamera juhtimisel ei toetata ühendusi arvutitega teistes võrkudes ruuteri kaudu, Interneti ftp-ühendusi ja kolmanda poole tarkvaraga töötavaid ftp-servereid.

A HTTP-serveri režiim

Http-serveri režiimis internetiühendusi ei toetata.

A Ruuterid

Ühendust arvutitega teistes võrkudes ruuteri kaudu toetatakse ainult valikutel FTP upload (FTP-üleslaadimine) või HTTP server.

A Tulemüüri sätted

Porte 21 ja 32768 kuni 61000 kasutatakse ftp jaoks, porte 22 ja 32768 kuni 61000 sftp jaoks ning pildiedastuse ja kaamera juhtimise režiimid kasutavad TCP-porti 15740 ja UDP-porti 5353. Failiedastus võib olla blokeeritud, kui serveri tulemüür ei ole konfigureeritud lubamaks juurdepääsu nendele portidele.

Tarkvara installeerimine

Enne võrku ühendamist installeerige kaasas oleva ViewNX 2 CD abil Wireless Transmitter Utility (juhtmevaba edastamise utiliit), mis on saadaval tasuta allalaadimiseks Nikoni veebisaidil (nõutav on internetiühendus). Wireless Transmitter Utility on nõutav piltide edastamise ja kaamera juhtimise režiimide kooskõlastamiseks (014) ja seda saab kasutada võrguprofiilide loomiseks.

Enne tarkvara installeerimist veenduge, et teie arvuti vastab lk 6 toodud süsteeminõuetele. Uuendage kindlasti kaamera ja juhtmevaba saatja püsivara ja kaasasolevat tarkvara viimaste versioonideni.

1 Topelt-klõpsake installeri ikoonil.

Pärast installiprogrammi allalaadimist klõpsake installija ikooni.

2 Valige keel (ainult Windowsi korral).

Valige üks keeltest ja klõpsake Next (Järgmine).

q Valige keel

w Klõpsake Next (Järgmine)

3 Käivitage installeerija.

Klõpsake Next (Järgmine) (Windows) või Continue (Jätka) (Mac OS) ja järgige-ekraanijuhiseid.

Windows Mac OS

Klõpsake Next (Järgmine) Klõpsake Continue (Jätka)

4 Väljuge installeerijast.

Installeerimise lõpetamisel klõpsake OK (Windows) või Close (Sulge) (Mac OS).

Windows Mac OS

Klõpsake OK Klõpsake Close (Sulge)

A WT-4 Setup Utiliy (seadistamisutiliit)

Wireless Transmitter Utility tuleb uuesti installeerida, kui WT-4 seadistamisutiliit on installeeritud või deinstalleeritud pärast installeerimise lõpetamist.

A Wireless Transmitter Utility süsteemsed nõuded

Windows

CPU Intel Celeron, Pentium 4 või Core seeria, 1,6 GHz või parem

Windows 7 Home Basic/Home Premium/Professional/Enterprise/ Ultimate (Service Pack 1), Windows Vista Home Basic/Home

RAM

Kõvaketta ruum

Ekraan

CPU PowerPC G4 (1 GHz või parem), G5, Intel Core või Xeon seeria

OS Mac OS X versioon 10.5.8, 10.6.8 või 10.7.2

RAM 512 MB või rohkem (soovitatav 2 GB või rohkem)

Kõvaketta ruum

Ekraan

Premium/Business/Enterprise/Ultimate (Service Pack 2) või Windows XP Home Edition/Professional (Service Pack 3) eelinstalleeritud versioonid. Wireless Transmitter Utility töötab 32-bitiste rakendustena 64-bitiste Windows 7 ja Windows Vista versioonidega.

• Windows 7/Windows Vista: 1 GB või rohkem (soovitatav 2 GB või

rohkem)

• Windows XP: 512 MB või rohkem (soovitatav 2 GB või rohkem) Vähemalt 500 MB vaba ruumi süsteemikettal (soovitatav 1 GB või

rohkem)

• Eraldusvõime: 1024 × 768 pikslit (XGA) või rohkem; soovitatavalt

1280 × 1024 pikslit (SXGA) või rohkem

• Värv: 24-bitine värv (True Color) või rohkem

Mac OS

Vähemalt 500 MB vaba ruumi süsteemikettal (soovitatav 1 GB või rohkem)

• Eraldusvõime: 1024 × 768 pikslit (XGA) või rohkem; soovitatavalt

1280 × 1024 pikslit (SXGA) või rohkem

• Värv: 24-bitine värv (miljoneid värvitoone) või rohkem

Edastamine, juhtimine ja HTTP

Ethernet-ühendused

Järgige samme allpool ühenduseks arvutiga piltide edastamise, kaamera juhtimise ja http serveri režiimides.

Piltide teisaldus Kaamera juhtimine HTTP server

Installeerige Wireless Transmitter Utility (04)

Samm 1: Ühendage Etherneti kaabel (08)

Informatsiooni

Samm 2: Valige Ethernet (010)

Samm 3: Täitke ühenduse viisard (010)

Samm 4: Ühendage kaamera ja arvuti (0 13)

WT-5 ühendamise kohta juhtmevabade võrkudega vaadake WT-5 juhendist.

Teisaldage pilte

(015)

Juhtige kaamerat

(019)

Juurdepääs

kaamerale (0 22)

D Toiteallika valik

Kaamera ootamatu toitekatkestuse vältimiseks häälestuse või andmeedastuse käigus kasutage täislaetud akut või teie kaamera jaoks ette nähtud valikulist vahelduvvooluadapterit. Täpsemalt vt kaamera juhendist.

Samm 1: Etherneti kaabli ühendamine

Pärast arvuti käivitamist ja sisse logimist seadke kaamera ja WT-5 valmis, nii nagu on kirjeldatud allpool.

Samm 1: Etherneti kaabli ühendamine

1 Sisestage mälukaart.

Lülitage kaamera välja ja sisestage mälukaart (ärge lülitage kaamerat välja, kui toimub andmete edastamine arvutisse). Selle sammu võib vahele jätta kaamera juhtimise režiimis (019).

2 Ühendage Etherneti kaabel.

Ühendage Etherneti kaabel, nii nagu on näidatud allpool. Ärge kasutage jõudu ega sisestage pistikuid nurga all.

3 Lülitage kaamera sisse.

Pöörake toitelülitit kaamera sisselülitamiseks.

Toitelüliti

Samm 1: Etherneti kaabli ühendamine

A Ühenduse olek

Ühenduse olekut näitavad LED-id kaamera Etherneti pistmiku kõrval.

Roheline LED Kollane LED Olek

●

(väljas)

(sees)

(vilgub)

●

(väljas)

●

(väljas)

(sees)

(vilgub)

Võrgu funktsioonid on blokeeritud (051) või Etherneti kaabel pole ühendatud.

Ootab ühendust.

Ühendamine.

Ühendatud.

Viga.

A Pildiotsija kuva

Ühenduse olekut näidatakse ka kaamera pildiotsijas. T kuvatakse, kui kaamera on ühendatud Etherneti kaudu, U, kui see on ühendatud juhtmevabasse võrku, vilkumine näitab veaseisundit.

LED-id

Samm 2: Etherneti võimaldamine

Valige Ethernet kaameraga kasutatavaks võrguseadmeks.

Samm 2: Etherneti võimaldamine

1 Kuvage riistvara loetelu.

Seadistusmenüüs valige Network (Võrk), siis tõstke esile Choose hardware (Riistvara valik) ja vajutage 2, vaatamaks riistvara loetelu.

2 Valige Wired LAN (Juhtmega LAN).

Tõstke esile Wired LAN (Juhtmega LAN) ja vajutage J, valimaks esiletõstetud suvand ning pöördumaks tagasi võrgu menüüsse.

Samm 3: Ühenduse viisard

Järgige ekraanijuhiseid võrguprofiili loomiseks.

1 Kuvage võrguprofiilid.

Võrgu menüüs tõstke esile Network settings (Võrgu sätted) ja vajutage 2, kuvamaks

profiilide loetelu ja teisi võrgusätteid.

2 Valige Create profile (Loo profiil).

Tõstke esile Create profile (Loo profiil) ja vajutage 2. Pange tähele, et kui loetelu juba sisaldab üheksa profiili, peate te enne jätkamist ühe olemasoleva profiili kustutama kasutades O (Q) nuppu (0 53).

3 Käivitage ühenduse viisard.

Tõstke esile Connection wizard (Ühenduse viisard) ja vajutage 2 ühenduse viisardi

käivitamiseks.

4 Valige ühenduse tüüp (0 2).

Tõstke esile Image transfer (Pildi teisaldus), Camera control (Kaamera juhtimine) või HTTP server ja vajutage 2.

5 Nimetage uus võrguprofiil.

Sisestage nimi, mis ilmub profiilide loetelus ja vajutage J. Profiilide nimed võivad olla kuni 16 tähemärki pikad.

A Teksti sisestamine

Kui nõutakse teksti sisestamist, kuvatakse järgmine dialoog.

Samm 3: Ühenduse viisard

Klaviatuuriala: Kasutage mitmikvalijat tähtede esile tõstmiseks, vajutage selle keskele valimiseks.

Kasutage mitmikvalijat soovitud sümboli esiletõstmiseks klaviatuuri alal ja vajutage mitmikvalija keskele esiletõstetud sümboli lisamiseks kursori jooksvasse positsiooni (pange tähele, et kui sümboli sisestamisel on väli täis, kustutatakse viimane sümbol väljal). Kursori all oleva sümboli kustutamiseks vajutage O (Q) nuppu. Kursori liigutamiseks uude positsiooni hoidke all W ja vajutage 4 või 2. Sisestamise lõpetamiseks ja eelmisesse menüüsse naasmiseks vajutage J. Eelmisesse menüüsse väljumiseks teksti sisestamist lõpetamata vajutage G.

Teksti kuvamise ala: Tekst ilmub sellel alal. Kursori liigutamiseks vajutage 4 või 2, vajutades samal ajal W.

6 Hankige või valige IP aadress.

Tõstke esile üks alljärgnevatest suvanditest ja vajutage 2.

Samm 3: Ühenduse viisard

• Obtain automatically (Hankida automaatselt):

Valige see suvand, kui võrk on konfigureeritud pakkuma IP aadressi automaatselt.

• Enter manually (Sisestada käsitsi): Nõudmisel sisestage IP aadress ja

alamvõrgu mask, vajutades 4 ja 2 segmentide esiletõstmiseks ning 1 ja 3 muutmiseks. Sisestamise lõpetamisel vajutage J täitmiseks.

7 Valige järgmine samm.

Kuvatakse IP aadress; vajutage J. Teie järgmine samm sõltub ühenduse tüübist, mis valiti Sammus 4 lk 11:

Kui te valisite Image transfer (Piltide

teisaldamine) või Camera control (Kaamera

juhtimine), ühendage kaamera arvutiga, nii

nagu on kirjeldatud lk 13.

Kui te valisite HTTP serveri, täitke Samm 8.

A Ruuterid

Ühendust arvutitega teistes võrkudes ruuteri kaudu toetatakse ainult valikutel FTP upload (FTP-üleslaadimine) või HTTP server.

8 Väljuge viisardist.

Tõstke esile üks alljärgnevatest suvanditest ja vajutage J.

• Connect and exit wizard (Ühenda ja välju viisardist):

Salvestada uus võrguprofiil ja ühendada serveriga.

• Exit wizard (Välju viisardist): Salvestada uus võrguprofiil ja väljuda.

Täitke „HTTP Server” (0 22).

Samm 4: Ühendamine

Kui te valisite Image transfer (Pildi teisaldus) või Camera control (Kaamera juhtimine) ühenduse viisardi Sammus 4 (011), ühendage

kaamera arvutiga, nii nagu on näidatud allpool. Ühendamine lubab arvutil ühenduda kaameraga.

1 Ühendage kaamera arvutiga USB

kaudu.

Nõudmisel ühendage kaamera arvutiga, kasutades kaameraga kaasasolevat USBkaablit.

Samm 4: Ühendamine

2 Käivitage Wireless Transmitter Utility.

Nõudmisel käivitage arvutisse installeeritud Wireless Transmitter Utility koopia.

Samm 4: Ühendamine

Ühendamine algab automaatselt.

3 Ühendage kaamera lahti.

Ühendamise lõpetamisel kuvatakse paremal näidatud teade. Ühendage lahti USB-kaabel.

4 Väljuge viisardist.

Tõstke esile üks alljärgnevatest suvanditest ja vajutage J.

• Connect and exit wizard (Ühenda ja välju viisardist):

Salvestada uus võrguprofiil ja ühendada serveriga.

• Exit wizard (Välju viisardist): Salvestada uus võrguprofiil ja väljuda.

Täitke „Piltide teisaldus” (015) või „Kaamera juhtimine” (0 19).

Piltide teisaldamine

Piltide teisaldamist kasutatakse fotode ja videote üleslaadimiseks arvutisse kaamera mälukaardilt. Järgnev selgitus eeldab, et kasutatakse olemasolevaid pilte.

1 Kuvage võrguprofiilid.

Valige seadistusmenüüs Network (Võrk) > Network settings (Võrgusätted) kuvamaks

profiilide loetelu. Piltide teisalduse profiilid on tähistatud K ikooniga. Tõstke esile profiil ja vajutage 2 esiletõstetud profiili valimiseks ning tagasi pöördumiseks võrgumenüüsse.

2 Valige Network connection

(Võrguühendus).

Tõstke esile Network connection (Võrguühendus) ja vajutage 2.

3 Valige Enable (Võimalda).

Tõstke esile Enable (Võimalda) ja vajutage

2 esiletõstetud punkti valimiseks ning võrgumenüüsse naasmiseks.

Profiili nimi kuvatakse roheliselt kui ühendus on loodud.

4 Vaadake pilte.

Vajutage K-nuppu piltide vaatamiseks. Kuvage esimene pilt saatmiseks üksikpildi taasesituses või tõstke see esile pisipiltide loetelus.

5 Laadige üles pilte.

Vajutage J ja mitmikvalija keskele. Valge edastamise ikoon ilmub pildile ja üleslaadimine algab koheselt. Edastamise ikoon muutub üleslaadimise ajal roheliseks ning muutub siniseks kui üleslaadimine on lõpetatud. Täiendavad pildid laetakse üles valimise järjekorras.

Pildi üleslaadimiseks, mis on juba kord üleslaetud, vajutage J ja üks kord mitmikvalija keskele sinise edastamise ikooni eemaldamiseks, siis vajutage J ja mitmikvalija keskele uuesti, et märkida pilt valge edastamise ikooniga.

Piltide üleslaadimine kohe pildistamisel

Piltide üleslaadimiseks kohe pildistamisel valige On (Sees) Network (Võrk) > Options (Suvandid) > Auto send (Automaatne saatmine) jaoks seadistusmenüüs

(057).

Edastamise katkestamine/Edastamise märgete eemaldamine

Valge või rohelise edastamise ikooniga märgitud piltide edastamise katkestamiseks valige pildid taasesituse ajal ja vajutage J ning mitmikvalija keskele. Edastamise ikoon eemaldatakse. Suvaline järgmistest tegevustest katkestab samuti edastamise:

• Kaamera väljalülitamine (edastamise märgistus salvestatakse ja edastamine jätkub kaamera järgmisel sisselülitamisel)

• Valides Yes (Jah) punktis Network (Võrk) > Options (Suvandid) > Deselect all? (Tühistada kogu valik?) (0 58; see valik eemaldab

samuti kõikidelt piltidelt edastamise tähised)

A Tulemüüri sätted

Piltide edastamise ja kaamera juhtimise režiimid kasutavad TCP porti 15740 ja UDP porti 5353. Arvuti tulemüürid tuleb konfigureerida lubamaks juurdepääsu nendele portidele, muidu võib arvuti juurdepääs kaamerale olla võimatu.

A Häälteated

Häälteateid ei saa üles laadida eraldi, need lisatakse seostatud piltide edastamisel.

D Üleslaadimise ajal

Ärge eemaldage üleslaadimise ajal mälukaarti ega lahutage Etherneti kaablit.

A Signaali kaotus

Signaali kadumine võib põhjustada juhtmevaba edastuse katkestuse läbi WT-5. Edastamist saab jätkata, lülitades kaamera välja ja uuesti sisse.

A Sihtkoha kaustad

Vaikimisi laetakse pildid üles järgmistesse kaustadesse:

• Windows: \Users\(kasutaja nimi)\Pictures\Wireless Transmitter Utility

• Mac OS: /Users/(kasutaja nimi)/Wireless Transmitter Utility

Wireless Transmitter Utility võimaldab valida sihtkoha kausta.

Edastamise olek

Taasesituse ajal näidatakse üleslaadimiseks valitud piltide olek järgnevalt:

: „Saada”

Üleslaadimiseks valitud pildid on märgitud valge edastamise ikooniga.

: „Saatmine”

Üleslaadimise ajal kuvatakse roheline edastamise ikoon.

: „Saadetud”

Edukalt üleslaetud pildid on märgitud sinise edastamise ikooniga.

A Võrgu olek

Võrgu olekut saab vaadata võrgumenüü ülemisel tasemel.

e, f: Järelejäänud piltide arv ja nende saatmiseks vajalik arvestuslik aeg.

Oleku ala: Arvutiga ühenduse olek. Profiili nimi kuvatakse roheliselt, kui ühendus on loodud. Failide edastamise ajal kuvatakse „Now sending” (saadan), millele järgneb saadetava faili nimi. Edastamise ajal tekkivad vead kuvatakse ka siin (084).

Signaali tugevus: Juhtmevaba signaali tugevus. Etherneti ühendusi näitab d.

Kaamera juhtimine

Valige see suvand kaamera juhtimiseks arvutist Camera Control Pro 2 tarkvara (saadaval eraldi) vahendusel ning fotode salvestamiseks kaamera mälukaardi asemel otse arvuti kõvakettale (videod salvestatakse endiselt kaamera mälukaardile; sisestage mälukaart enne videote võtmist). Arvestage, et kaamera säritusmõõturid ei lülitu välja, kui kaamera on kaamera juhtimise režiimis.

1 Kuvage võrguprofiilid.

Valige seadistusmenüüs Network (Võrk) > Network settings (Võrgusätted) kuvamaks

profiilide loetelu. Kaamera juhtimise profiilid on tähistatud L ikooniga. Tõstke esile profiil ja vajutage 2 esiletõstetud profiili valimiseks ning tagasi pöördumiseks võrgumenüüsse.

2 Valige Network connection

(Võrguühendus).

Tõstke esile Network connection (Võrguühendus) ja vajutage 2.

3 Valige Enable (Võimalda).

Tõstke esile Enable (Võimalda) ja vajutage

2 võrku ühendamiseks ja võrgumenüüsse naasmiseks.

Profiili nimi kuvatakse roheliselt, kui ühendus on loodud.

4 Käivitage Camera Control Pro 2

tarkvara.

Käivitage Camera Control Pro 2 tarkvara (saadaval eraldi) peremeesarvutisse installeeritud koopia ja veenduge, et kaamera ülemisel juhtpaneelil on kuvatud „PC”. Camera Control Pro 2 tarkvara kasutamise kohta vaadake Camera Control Pro 2 juhendit (pdf).

A Tulemüüri sätted

A Ethernet võrgud

Ärge lahutage Etherneti, kaablit kui kaamera on sisse lülitatud.

D Juhtmevabad võrgud

Juhtmevabades võrkudes võivad tegevused kesta kauem. Kui signaal on katkendlik piltide edastamisel Camera Control Pro 2 tarkvarasse, vilgub WT-5 LED kollaselt; lülitage kaamera välja ja siis uuesti sisse. Edastamine jätkub, kui ühendus on uuesti loodud. Pange tähele, et edastamist ei saa jätkata, kui te lülitate kaamera uuesti välja enne edastamise lõppemist.

A Võrgu olek

Võrgu olekut saab vaadata võrgumenüü ülemisel tasemel.

Oleku ala: Arvutiga ühenduse olek. Profiili nimi kuvatakse roheliselt, kui ühendus on loodud. Ka vead kuvatakse siin (0 84).

Signaali tugevus: Juhtmevaba signaali tugevus. Etherneti ühendusi näitab d.

HTTP Server

Valige HTTP server vaatamaks pilte kaamera mälukaardil või pildistamiseks veebilehitsejaga arvutis või iPhone'is (vastavate süsteeminõuete kohta vt lk 27). Kuni viis kasutajat võivad omada kaamerale samaaegselt juurdepääsu, ent ainult üks võib pildistada. Pange tähele, et säritusmõõturid ei lülitu automaatselt välja, kui kaamera on http-serveri režiimis.

1 Kuvage võrguprofiilid.

Valige seadistusmenüüs Network (Võrk) > Network settings (Võrgusätted) kuvamaks

profiilide loetelu. HTTP serveri profiilid on tähistatud M ikooniga. Tõstke esile profiil ja vajutage 2 esiletõstetud profiili valimiseks ning tagasi pöördumiseks võrgumenüüsse.

2 Valige Network connection

(Võrguühendus).

Tõstke esile Network connection (Võrguühendus) ja vajutage 2.

3 Valige Enable (Võimalda).

Tõstke esile Enable (Võimalda) ja vajutage

2 võrku ühendamiseks ja võrgumenüüsse naasmiseks.

Kaamera ühendamiseks kasutatud URL kuvatakse, kui ühendus on loodud.

4 Käivitage veebilehitseja.

Käivitage veebilehitseja arvutis või iPhone-s.

5 Sisestage kaamera URL.

Sisestage kaamera URL („http://”, millele järgneb kaamera IP aadress, nii nagu on näidatud võrgumenüüs) lehitseja akna aadressiväljale.

6 Logige sisse.

Sisestage oma kasutajanimi ja parool veebilehitseja sisselogimise dialoogis (kasutajanimi ja parool seatakse kasutades Network

settings (Võrgusätted) > Options (Suvandid) > HTTP user settings (HTTP kasutaja sätted) võrgumenüüs, nii nagu on

kirjeldatud lk 58; vaikimisi kasutajanimi on „nikon” ja vaikimisi parool on tühi).

7 Valige keel.

Klõpsake Language (Keel) ja valige inglise, prantsuse, saksa, jaapani või hispaania.

8 Valige kasutusrežiim.

Valige Shooting/Viewer (Pildistamine/Vaatleja) pildistamiseks (028, 32) ja Shooting/Viewer (Pildistamine/Vaatleja) või Viewer (Vaatleja) olemasolevate piltide vaatamiseks (030, 33). Kuni viis kasutajat võivad samaaegselt ühenduda valikuga Viewer (Vaatleja), kuid ainult üks kasutaja korraga saab ühenduda valikuga Shooting/

Viewer (Pildistamine/Vaatleja) (kui teine kasutaja on juba valiku Shooting/Viewer (Pildistamine/Vaatleja) abil ühendunud, punkti Shooting/Viewer (Pildistamine/Vaatleja) enam ei kuvata ning

valikuga Viewer (Vaatleja) saavad ühenduda veel ainult neli kasutajat).

A Võrgu olek

Võrgu olekut saab vaadata võrgumenüü ülemisel tasemel.

Oleku ala: Arvutiga ühenduse olek. Kaamera URL kuvatakse roheliselt, kui ühendus on loodud. Ka vead kuvatakse siia (084).

Signaali tugevus: Juhtmevaba signaali tugevus. Etherneti ühendusi näitab d.

A HTTP Serveri süsteemsed nõuded

Windows

CPU Intel Celeron, Pentium 4 või Core seeria, 1,0 GHz või parem

Windows 7 Home Basic/Home Premium/Professional/Enterprise/

Brauser Internet Explorer 8

RAM

Kõvaketta ruum

Ekraan

CPU PowerPC G4 (1 GHz või parem), G5, Intel Core või Xeon seeria

OS Mac OS X versioon 10.6.8

Brauser Safari 5.0

RAM 512 MB või rohkem (soovitatav 2 GB või rohkem)

Kõvaketta ruum

Ekraan

Ultimate (Service Pack 1), Windows Vista Home Basic/Home Premium/Business/Enterprise/Ultimate (Service Pack 2) või Windows XP Home Edition/Professional (Service Pack 3) eelinstalleeritud versioonid.

• Windows 7/Windows Vista: 1 GB või rohkem (soovitatav 1,5 GB või

rohkem)

• Windows XP: 512 MB või rohkem (soovitatav 1 GB või rohkem) Vähemalt 500 MB vaba ruumi süsteemikettal (soovitatav 1 GB või

rohkem)

• Eraldusvõime: 1024 × 768 pikslit (XGA) või rohkem; soovitatavalt

1280 × 1024 pikslit (SXGA) või rohkem

• Värv: 24-bitine värv (True Color) või rohkem

Mac OS

Vähemalt 500 MB vaba ruumi süsteemikettal (soovitatav 1 GB või rohkem)

• Eraldusvõime: 1024 × 768 pikslit (XGA) või rohkem; soovitatavalt

1280 × 1024 pikslit (SXGA) või rohkem

• Värv: 24-bitine värv (miljoneid värvitoone) või rohkem

OS iOS 4

Brauser Safari 4 või 5

iPhone

Arvuti veebilehitsejad (brauserid)

Selles jaotises kirjeldatakse http-serveri kuvasid arvuti veebilehitsejate jaoks (selgitamise eesmärgil on dialoogid näidatud kõikide nuppudega). Klõpsake kaamera sätete reguleerimiseks. Informatsiooni kuvade kohta iPhone'i jaoks vaadake lk 32.

❚❚ Pildistamise aken

Järgmised juhtimisvahendid on kättesaadavad, valides Shooting/Viewer (Pildistamine/Vaatleja) serveri kodulehel või klõpsates pildistamise

nuppu vaatleja aknas.

Home (kodu) nupp (025)

View (vaate) nupp (030)

Shoot (pildistamise) nupp

Logout (välja logimise) nupp

Pildiotsija

Suuminupud

Teravustmisnupud

Reaalaja vaate nupp

Liikumatu foto/video nupp

A Video reaalaja vaade

Paremal asuv info ilmub kaamera sätete alas (0 29) video reaalaja vaates.

A Teravustamisnupud

Teravustamise reguleerimise suurus kasvab nupu kaugusega kuva keskelt.

Kuvapaneel (029) Säritusrežiim

Kaamera sätted (029)

Eraldusvõime (reaalaja vaade)

Test (testimise) nupp (029)

Shutter (katiku) nupp (029)

Väike

Suur

Kuvapaneel

Kaamera sätted

Katiku nupp

Test (proovi-) nupp

Sisaldab säritusnäidikut ning näitab aku taset ja järelejäänud särituste arvu.

Näitab säriaega, ava, särikompensatsiooni, ISO-tundlikkust, valge tasakaalu, mõõtmist, automaatse teravustamise ala režiimi, teravustamise režiimi pildi ala (ainult reaalaja vaates pildistamisel), mikrofoni tundlikkust (ainult video reaalaja vaates) ning kas foto pildi kvaliteeti ja suurust või video kvaliteeti ja kaadri suurust/kaadrikiirust. Täpsemalt vt kaamera juhendist. Sätteid saab kohandada, klõpsates ikoone kaamera sätete paneelil.

Foto tegemine või video salvestamise algus ja lõpp. Teravustamiseks klõpsake soovitud objektil pildiotsija alas.

Tehke testfoto ja kuvage see pildiotsijas ilma kaamera mälukaardile salvestamata. Ei ole kasutatav video reaalaja vaates.

❚❚ Vaatleja aken

Vaatleja aken on kättesaadav, valides Viewer (Vaatleja) serveri kodulehel või klõpsates vaatamise nuppu pildistamise aknas. Vaatleja aken kaamera veebilehitsejatele pakub valikut pisipildi, videolõigete (031) ja täiskaadrilistest vaadetest (031).

Pisipildi vaade

Vaadake hulka väikeseid („pisipilt”) pilte leheküljel. Juhtimisvahendeid akna ülaosas saab kasutada navigeerimiseks.

Navigatsioonivahendid

Pisipildid (klõpsake piltide vaatamiseks täiskaadrilisena). Videoid tähistab 1; häälteated on loetletud eraldi failidena.

A Navigatsioonivahendid

Vaadake kõige värskemat pilti kaustas

Kausta valik

Lehekülje number

Pisipilte lehekülje kohta

Lehekülje juhtimise vahendid

Täiskaadriline vaade (031 )

Videolõigu vaatamine (031 )

Pisipildi vaade (030)

Videolõigu vaatamine

Valige pilt akna alaosas kuvatud pisipiltide hulgast.

Käesolev pilt (klõpsake 4 või 2 teiste piltide vaatamiseks)

Kopeerige käesolev pilt arvutisse

Pisipildid (klõpsake valimiseks)

Täiskaadriline vaade

Vaadake pilte täiskaadris.

Käesolev pilt (klõpsake 4 või 2 teiste piltide vaatamiseks)

Kopeerige käesolev pilt arvutisse

iPhone veebilehitsejad (brauserid)

Selles jaotises kirjeldatakse http-serveri kuvasid iPhone'i veebilehitsejate jaoks (selgitamise eesmärgil on dialoogid näidatud kõikide nuppudega). Toksake kaamera sätete reguleerimiseks. Arvuti kuvade kohta vt lk 28.

❚❚ Pildistamise aken

Järgmised juhtimisvahendid on kättesaadavad, valides Shooting/Viewer (Pildistamine/Vaatleja) serveri kodulehel või klõpsates pildistamise

nuppu vaatleja aknas.

Home (kodu) nupp (025)

View (vaate) nupp (033)

Shoot (pildistamise) nupp

Logout (välja logimise) nupp

Pildiotsija (toksige teravustamiseks valitud objektile)

Suuminupud

Säritusrežiim

Shutter (katiku) nupp (029)

A Reaalaja vaate nupp

Toksige, et valida reaalaja vaade väljas, foto reaalaja vaade ja video reaalaja vaade.

A Video reaalaja vaade

Paremal asuv info ilmub kaamera sätete alas (0 29) video reaalaja vaates.

Kuvapaneel (029)

Kaamera sätted (029)

❚❚ Vaatleja aken

Juurdepääsuks vaaturi aknale valige Viewer (Vaatur) serveri kodulehel või toksake vaatamise nuppu pildistamisaknas. Vaaturi aken iPhone'i veebilehitsejatele pakub valikut pisipildi ja täiskaadrilisest vaatest (034).

Pisipildi vaade

Vaadake hulka väikeseid („pisipilt”) pilte leheküljel. Juhtimisvahendeid pisipiltide ala ülal ja all saab kasutada navigeerimiseks.

Kausta valik

Vaadake kõige

värskemaid pilte

kaustas

Eelmine lehekülg

Pisipilte lehekülje kohta

Pisipildid (toksige piltide vaatamiseks täiskaadrilisena). Videoid tähistab 1; häälteated on loetletud eraldi failidena.

Järgmine lehekülg

Lehekülje number

Täiskaadriline vaade

Vaadake pilte täiskaadris.

Navigatsioonivahendid

Käesolev pilt (toksige naasmaks pisipiltide vaatesse)

Kuvada järgmine piltKuvada eelmine pilt

Vaadake kõige värskemat pilti kaustasPisipildi vaade

FTP

Etherneti ühendused

FTP serveriga ühendamiseks järgige alltoodud samme.

FTP server

Samm 1: Ühendage Etherneti kaabel (036)

Samm 2: Valige Ethernet (037)

Samm 3: Täitke ühenduse viisard (0 37)

Teisaldage pilte (041)

Informatsiooni WT-5 kasutamise kohta ühendamiseks juhtmevabade võrkudega vaadake WT-5 juhendist.

D Toiteallika valik

D Juhtmevabad võrgud

Valikulise WT-5 juhtmevaba saatja kasutamise kohta ühenduseks ftp serveritega juhtmevaba võrgu kaudu vaadake WT-5 juhendist.

A FTP serverid

See juhend eeldab, et te ühendate olemasoleva ftp serveriga. Servereid saab konfigureerida kasutades standardseid ftp teenuseid, nagu näiteks IIS (Internet Information Services), mis on saadaval koos toetatavate operatsioonisüsteemidega (061). Ühendust arvutitega teistes võrkudes ruuteri kaudu, Interneti ftp ühendusi ja kolmanda poole tarkvaraga töötavaid ftp servereid ei toetata.

Samm 1: Etherneti kaabli ühendamine

Pärast ftp serveri käivitamist ühendage kaamera nii nagu on näidatud allpool.

Samm 1: Etherneti kaabli ühendamine

1 Sisestage mälukaart.

Lülitage kaamera välja ja sisestage mälukaart (ärge lülitage kaamerat välja, kui toimub andmete edastamine arvutisse). Selle sammu võib vahele jätta kaamera juhtimise režiimis.

2 Ühendage Etherneti kaabel.

Ühendage kaamera ftp serveriga nii nagu on näidatud allpool. Ärge kasutage jõudu ega sisestage pistikuid nurga all.

3 Lülitage kaamera sisse.

Pöörake toitelülitit kaamera sisselülitamiseks.

Toitelüliti

Samm 2: Etherneti võimaldamine

Valige Ethernet kaameraga kasutatavaks võrguseadmeks.

1 Kuvage riistvara loetelu.

Seadistusmenüüs valige Network (Võrk), siis tõstke esile Choose hardware (Riistvara valik) ja vajutage 2, vaatamaks riistvara loetelu.

2 Valige Wired LAN (Juhtmega LAN).

Tõstke esile Wired LAN (Juhtmega LAN) ja vajutage J, valimaks esiletõstetud suvand ning pöördumaks tagasi võrgumenüüsse.

Samm 3: Ühenduse viisard

Järgige ekraanijuhiseid võrguprofiili loomiseks.

1 Kuvage võrguprofiilid.

Võrgumenüüs tõstke esile Network settings (Võrgusätted) ja vajutage 2, kuvamaks

profiilide loetelu ja teisi võrgusätteid.

2 Valige Create profile (Loo profiil).

Samm 2: Etherneti võimaldamine

3 Käivitage ühenduse viisard.

Tõstke esile Connection wizard (Ühenduse viisard) ja vajutage 2 ühenduse viisardi

Samm 3: Ühenduse viisard

käivitamiseks.

4 Valige ühenduse tüüp.

Tõstke esile FTP upload (FTP üleslaadimine) ja vajutage 2.

5 Nimetage uus võrguprofiil.

Sisestage nimi, mis ilmub profiilide loetelus ja vajutage J (011; vaikimisi nime kasutamiseks vajutage J, tegemata mingeid muutusi). Profiilide nimed võivad olla kuni 16 tähemärki pikad.

6 Hankige või valige IP aadress.

Tõstke esile üks alljärgnevatest suvanditest ja vajutage 2.

• Obtain automatically (Hankida automaatselt):

Valige see suvand, kui võrk on konfigureeritud pakkuma IP aadressi automaatselt.

• Enter manually (Sisestada käsitsi): Nõudmisel sisestage IP aadress ja

alamvõrgu mask, vajutades 4 ja 2 segmentide esiletõstmiseks ning 1 ja 3 muutmiseks. Sisestamise lõpetamisel vajutage J täitmiseks.

7 Valige serveri tüüp.

Tõstke esile FTP või SFTP (kaitstud ftp) ja vajutage 2.

8 Sisestage IP aadress.

Sisestage serveri URL või IP aadress (011) ja vajutage J ühendamaks.

9 Logige sisse.

Tõstke esile üks järgnevatest suvanditest ja vajutage J.

• Anonymous login (Anonüümne login): Valige see

suvand, kui server ei nõua kasutaja ID-d või parooli.

• Enter user ID (Sisestage kasutaja ID): Sisestage nõudmisel kasutaja ID ja

parool ning vajutage J.

Samm 3: Ühenduse viisard

A Tulemüüri sätted

Porte 21 ja 32768 kuni 61000 kasutatakse ftp jaoks, porte 22 ja 32768 kuni 61000 sftp jaoks. Failiedastus võib olla blokeeritud, kui serveri tulemüür ei ole konfigureeritud lubamaks juurdepääsu nendele portidele.

Valige sihtkaust.

Tõstke esile üks järgnevatest suvanditest ja vajutage J.

Samm 3: Ühenduse viisard

• Home folder (Kodukaust): Valige see suvand

piltide üleslaadimiseks serveri kodukausta.

• Enter folder name (Sisestage kausta nimi): Valige

see suvand piltide üleslaadimiseks teistesse kaustadesse (vastav kaust peab juba serveris olema). Sisestage nõudmisel kausta nimi ja tee ning vajutage J.

Väljuge viisardist.

Tõstke esile üks järgnevatest suvanditest ja vajutage J.

• Connect and exit wizard (Ühenda ja välju viisardist):

Salvestada uus võrguprofiil ja ühendada serveriga.

• Exit wizard (Välju viisardist): Salvestada uus võrguprofiil ja väljuda.

Jätkake jaotisega „FTP-üleslaadimine” (0 41).

FTP üleslaadimine

Fotosid ja videoid saab kaamera mälukaartidelt üles laadida ftp serverisse, nii nagu on kirjeldatud allpool või saab fotosid üles laadida kohe pildistamisel. Informatsiooni ftp serveri seadistamise kohta vaadake lk 61.

1 Kuvage võrguprofiilid.

Valige seadistusmenüüs Network (Võrk) > Network settings (Võrgusätted) kuvamaks

profiilide loetelu. FTP serveri profiilid on tähistatud N ikooniga. Tõstke esile profiil ja vajutage 2 esiletõstetud profiili valimiseks ning naasmiseks võrgumenüüsse.

2 Valige Network connection

(Võrguühendus).

Tõstke esile Network connection (Võrguühendus) ja vajutage 2.

3 Valige Enable (Võimalda).

Tõstke esile Enable (Võimalda) ja vajutage

2 võrku ühendamiseks ja võrgumenüüsse naasmiseks.

Profiili nimi kuvatakse roheliselt, kui ühendus on loodud.

4 Vaadake pilte.

Vajutage K-nuppu piltide vaatamiseks. Kuvage esimene pilt saatmiseks täiskaadris või tõstke see esile pisipiltide loetelus.

5 Laadige üles pilte.

Vajutage J ja mitmikvalija keskele. Valge edastamise ikoon ilmub pildile ja üleslaadimine algab koheselt. Edastamise ikoon muutub üleslaadimise ajal roheliseks ning muutub siniseks, kui üleslaadimine on lõpetatud. Täiendavad pildid laetakse üles valimise järjekorras.

Pildi üleslaadimiseks, mis on juba kord üles laetud, vajutage J ja üks kord mitmikvalija keskele sinise edastamise ikooni eemaldamiseks, siis vajutage J ja mitmikvalija keskele uuesti, et märkida pilt valge edastamise ikooniga.

Uute piltide üleslaadimine kohe pildistamisel

Piltide üleslaadimiseks kohe pildistamisel valige On (Sees) Network (Võrk) > Options (Suvandid) > Auto send (Automaatne saatmine) jaoks seadistusmenüüs

(057).

Edastamise katkestamine/Edastamise märgete eemaldamine

• Kaamera väljalülitamine (edastamise märgistus on salvestatud ja edastamine jätkub kaamera järgmisel sisselülitamisel)

• Valides Yes (Jah) punktis Network (Võrk) > Options (Suvandid) > Deselect all? (Tühistada kogu valik?) (058; see valik eemaldab samuti kõikidelt piltidelt

edastamise tähised)

D Üleslaadimise ajal

Ärge eemaldage üleslaadimise ajal mälukaarti ega lahutage Etherneti kaablit.

A Häälteated

Häälteateid ei saa üleslaadida eraldi, nad arvatakse kaasa seostatud piltide edastamisel.

A Signaali kaotus

Juhtmevaba edastamine WT-5 kaudu võib katkeda, kui signaal kaob, selle saab aga taastada, lülitades kaamera välja ja siis uuesti sisse.

Edastamise olek

Taasesituse ajal näidatakse üleslaadimiseks valitud piltide olekut järgnevalt:

: „Saada”

Üleslaadimiseks valitud pildid on märgitud valge edastamise ikooniga.

: „Saatmine”

Üleslaadimise ajal kuvatakse roheline edastamise ikoon.

: „Saadetud”

Edukalt üleslaetud pildid on märgitud sinise edastamise ikooniga.

A Võrgu olek

Võrgu olekut saab vaadata võrgumenüü ülemisel tasemel.

e, f: Järelejäänud piltide arv ja nende saatmiseks vajalik arvestuslik aeg.

Oleku ala: Arvutiga ühenduse olek. Profiili nimi kuvatakse roheliselt, kui ühendus on loodud. Failide edastamise ajal kuvatakse „Saadan”, millele järgneb saadetava faili nimi. Edastamise ajal tekkivad vead kuvatakse ka siin (084).

Signaali tugevus: Juhtmevaba signaali tugevus. Etherneti ühendusi näitab d.

Sünkroniseeritud vabastus

Sünkroniseeritud vabastus grupeerib ühe D4 peakaamera koos kuni kümne kaugkaameraga ning sünkroniseerib D4 kaugkaamerate katikud vabastusega peakaameras. Peakaamera ja kaugkaamerad peavad olema kõik varustatud valikuliste WT-5 juhtmevabade saatjatega. Pange tähele, et säritusmõõturid ei lülitu automaatselt välja, kui kaamera on sünkroniseeritud vabastusrežiimis.

Sünkroniseeritud vabastuse suvandid

Järgnevad suvandid on võimalikud sünkroniseeritud vabastuse jaoks:

Group name (Grupi nimi), Master/remote (Pea/kaug), Remote camera check (Kaugkaamera kontroll) ja Number of remote cameras (Kaugkaamerate arv). Sünkroniseeritud vabastuse sätete vaatamiseks valige seadistusmenüüs Network (Võrk) > Network settings (Võrgu sätted), tõstke esile Synchronized release (Sünkroniseeritud vabastus)

ja vajutage W.

❚❚ Peakaamera

Konfigureerige peakaamera järgnevalt:

Group Name (Grupi nimi)

Sisestage grupi nimi kuni 16 tähemärki (011). Peaja kaugkaamerad peavad kõik olema samas grupis.

Master/Remote (Pea-/Kaug-)

Valige Master camera (Peakaamera) antud kaamera peakaameraks määramiseks. Igas grupis saab olla ainult üks peakaamera; päästiku vajutamine peakaameral vabastab kaugkaamerate katikud.

Remote Camera Check (Kaugkaamera kontroll)

Valige On (Sees) kontrollimaks, kas kaugkaamerad on valmis. WT-5-l hakkab vilkuma LED hoiatamaks, et signaali „ready” (valmis) saatnud kaamerate arv on väiksem kui punktis Number of remote cameras (Kaugkaamerate arv) valitud.

LED

Number of Remote Cameras (Kaugkaamerate arv)

Sisestage kaugkaamerate arv grupis (1–10). See suvand on kasutatav ainult valikul On (Sees) punktis Remote camera check (Kaugkaamera kontroll).

❚❚ Kaugkaamerad

Konfigureerige kaugkaamerad alljärgnevalt:

Group Name (Grupi nimi)

Sisestage grupi nimieks kuni 16 tähemärki (011). Pea- ja kaugkaamerad peavad kõik olema samas grupis.

Master/Remote (Pea-/Kaug-)

Valige Remote camera (Kaugkaamera) antud kaamera kaugkaameraks määramiseks. Kaugkaamerate katikud vabastatakse päästiku vajutamisel kaameral, mis on valitud kui Master camera (Peakaamera).

Pildistamine

1 Kuvage võrgusätted.

Valige seadistusmenüüs Network (Võrk) > Network settings (Võrgusätted).

2 Valige Synchronized Release

(Sünkroniseeritud vabastus).

Tõstke esile Synchronized release (Sünkroniseeritud vabastus), vajutage W

ning määrake pea- ja kaugkaamerate sätted, nii nagu on kirjeldatud lk 46 ja 47. Vajutage 2 sünkroniseeritud vabastuse valimiseks ja naasmiseks võrgumenüüsse.

3 Valige Network connection

(Võrguühendus).

Tõstke esile Network connection (Võrguühendus) ja vajutage 2.

4 Valige Enable (Võimalda).

Tõstke esile Enable (Võimalda) ja vajutage

2 võrku ühendamiseks ja võrgumenüüsse naasmiseks.

5 Pildistage.

Päästiku vajutamine peakaameral vabastab katikud kaugkaameratel.

A Kaugkaamera kontroll

Kui kaugkaamera kontroll (047) on sees, kuvatakse hoiatused, kui mõni kaugkaameratest pole valmis.

Menüüjuht

See jaotis kirjeldab elemente Network (Võrk) menüüs.

Choose Hardware (Vali riistvara)

Valige riistvara, mida kasutatakse võrku ühendamiseks: Ethernet, WT-5 või WT-4 (02).

Network Connection (Võrguühendus)

Valige Enable (Võimalda) võrguühenduse võimaldamiseks. Pange tähele, et see suurendab aku kulumist; Disable (Keela) on soovitatav kui võrk ei ole kasutusel.

B seadistusmenüü ➜ Võrk

Network Settings (Võrgusätted)

Tõstke esile Network settings (Võrgusätted) ja vajutage 2 võrguprofiilide loendi kuvamiseks ning uute profiilide loomiseks või olemasoleva profiili valikuks.

B seadistusmenüü ➜ Võrk

❚❚ Profiilide loetelu

Kaamera saab salvestada kuni üheksa võrguprofiili. Tõstke esile profiil ja vajutage 2 ühendamiseks esiletõstetud arvutiga või ftp serveriga, või vajutage O (Q) esiletõstetud profiili kustutamiseks (053). Esiletõstetud profiili informatsiooni vaatamiseks vajutage L (Z/Q).

Profiili nimi

(0 11, 38, 54)

SSID (ainult WT-5)

Esiletõstetud profiili redigeerimiseks vajutage W (054).

Ühenduse tüüp (011)

❚❚ Create Profile (Loo profiil)

Valige Connection wizard (Ühenduse viisard), et luua võrgu profiile viisardi abil (010, 37), Configure manually (Konfigureeri käsitsi) sisestamaks ftp ja http serveri sätteid käsitsi (082).

❚❚ Copy to/from Card (Kopeeri kaardile/kaardilt)

See suvand on võimalik ainult ftp ja http serverite ühenduse puhul. Valige Copy profile from card (Kopeeri profiil kaardilt) profiilide kopeerimiseks mälukaardilt profiilide loetellu. Copy profile to card (Kopeeri profiil kaardile) valikul kuvatakse kaamera profiilide loetelu; tõstke esile profiil ja vajutage J profiili (ilma krüpteerimisvõtme ja ftpparoolita) kopeerimiseks kaardile (parooliga kaitstud profiile ei saa kopeerida; 054). Kui kaamerasse on sisestatud kaks mälukaarti, kasutatakse mõlema toimingu „copy from” (kopeeri kaardilt) ja „copy to” (kopeeri kaardile) jaoks kaarti esmases pesas.

❚❚ Võrguprofiilide kustutamine

Vajutage O (Q) käesolevalt profiilide loetelus esile tõstetud profiili kustutamiseks. Kuvatakse kinnitusdialoog; tõstke esile Yes (Jah) ja vajutage J.

❚❚ Võrguprofiilide redigeerimine

Käesolevalt profiilide loetelus esile tõstetud profiili redigeerimiseks vajutage W ning valige järgmiste suvandite hulgast:

General (Üldine) Redigeerige profiili nime ja parooli (0 54).

Wireless (Juhtmevaba)

TCP/IP Redigeerige TCP/IP sätteid (0 56).

FTP Redigeerige FTP sätteid (0 56).

Redigeerige juhtmevaba ühenduse sätteid (ainult juhtmevabad ühendused; 0 55).

D Profiilide redigeerimine

Kui päästikut vajutatakse menüüde kuvamise ajal, lülitub ekraan välja ja kõik käesoleva profiili muutused lähevad kaotsi.

General (Üldine)

Valige Profile name (Profiili nimi) profiili nime redigeerimiseks, Password protection (Parooliga kaitse) profiili parooli sisestamiseks ja parooliga kaitse võimaldamiseks või keelamiseks. Parooliga kaitse võimaldamine takistab teistel võrgusätete vaatamist.

Wireless (Juhtmevaba)

Redigeerige järgmisi juhtmevabasid sätteid:

• SSID: Sisestage võrgu nimi (SSID), kus arvuti või ftp server paikneb.

• Communication mode (Andmeside režiim): Valige Infrastructure (Infrastruktuur) juhtmevabaks andmesideks läbi juhtmevaba võrgu juurdepääsu ning Ad hoc otse ftp-serveri või arvutiga ühendatud kaamera korral.

• Channel (Kanal): Valige kanal (ainult ad hoc korral; infrastruktuuri režiimis valitakse kanal automaatselt).

• Authentication (Autentimine): Võrgus kasutatav autentimine. Valige avatud süsteem, jagatud võti, WPA-PSK ja WPA2-PSK (infrastruktuur) või avatud süsteem ning jagatud võti (ad hoc).

• Encryption (Krüpteerimine): Võrgus kasutatav krüpteerimine. Kasutatavad võimalused sõltuvad kasutatavast autentimisest:

Open (Avatud): Puudub; 64- või 128-bitine WEP Shared (Jagatud): 64- või 128-bitine WEP WPA-PSK: TKIP; AES WPA2-PSK: AES

• Encryption key (Krüpteerimise võti): Kui võrk kasutab krüpteerimist, sisestage võrgu võti. Nõutav tähemärkide arv sõltub kasutatavast võtme tüübist:

WEP (64-bitine) WEP (128-bitine) TKIP; AES

Tähemärkide arv (ASCII) 5138–63

Tähemärkide arv (kuueteistkümnend) 10 26 64

• Key index (Võtmeindeks): WEP64 või WEP128 valikul punktis Encryption (Krüpteerimine) valige võtmeindeks vastavalt juurdepääsupunktis või host-arvutis kasutatavale. Võtmeindeks pole vajalik, kui on valitud No encryption (Ei krüpteerimine).

TCP/IP

Kui võrk on konfigureeritud automaatseks IPaadressi hankimiseks, valige Enable (Võimalda) punktis Obtain automatically (Hangi automaatselt). Vastasel korral eemaldage märge sellelt suvandilt ja sisestage järgnev teave:

• Address/Mask (Aadress/Mask): Sisestage IP aadress ja

alamvõrgu mask.

• Gateway (Lüüs): Kui võrk nõuab lüüsi aadressi, valige Enable (Võimalda)

ja sisestage võrgu administraatori poolt antud aadress.

• Domain Name Server (DNS) (Domeeninimeserver (DNS)): Kui domeeninimeserver

eksisteerib võrgus, valige Enable (Võimalda) ja sisestage võrgu administraatori poolt antud aadress.

FTP

Redigeerige järgmisi ftp sätteid:

• Server type (Serveri tüüp): Valige kas ftp või sftp ja

sisestage URL või IP aadress (nõutud), sihtkaust ja pordi number.

• PASV mode (PASV režiim): Valige Enable (Võimalda)

PASV režiimi võimaldamiseks.

• Anonymous login (Anonüümne login): Valige Enable (Võimalda) anonüümse login jaoks või valige Disable (Keela) User ID (Kasutaja ID) ja Password (Parool) saamiseks.

• Proxy server (Vahendatud server) : Kui vahendatud server on nõutud ftp jaoks, valige Enable (Võimalda) ja sisestage vahendatud serveri nimi ja pordi number.

Options (Suvandid)

Redigeerige järgmisi sätteid.

B seadistusmenüü ➜ Võrk

❚❚ Auto Send (Automaatne saatmine)

Kui piltide edastamise või ftp serveri ühenduste jaoks on valitud On (Sees), laetakse fotod kohe pildistamisel automaatselt üles serverisse (pange tähele, et fotosid saab teha ainult siis, kui kaamerasse on sisestatud mälukaart). See suvand ei võimalda videote üleslaadimist; teisaldage videod taasesituse ajal, nii nagu on kirjeldatud lk 15 ja 41.

❚❚ Delete After Send? (Kustutada pärast

saatmist?)

Valige Yes (Jah) fotode automaatseks kustutamiseks kaamera mälukaardilt üleslaadimise lõpetamisel (ainult piltide edastamine ja ftp-serveri ühendused; enne selle suvandi valimist edastamiseks märgitud failid jäävad mõjutamata). Selle valiku kehtimisel kasutatakse järjestikust failide nummerdamist, sõltumata kohandatud sätte d5 valikust kaamera menüüs. Kustutamine võib olla peatatud mõnede kaamera tegevuste ajal.

❚❚ Send File As (Saata fail kui)

NEF+JPEG piltide teisaldamisel arvutisse või ftp serverisse (ainult piltide teisaldus ja ftp serveri ühendused) valige, kas laadida üles nii NEF (RAW) kui JPEG fail või ainult JPEG koopia.

❚❚ Overwrite If Same Name (Kirjutada üle sama

nime korral)

Valige Yes (Jah) dubleerivate nimedega failide ülekirjutamiseks ftp-serverisse laadimisel, No (Ei) vastavalt vajadusele numbrite lisamiseks uute üleslaaditud failide nimedele, vältimaks olemasolevate failide ülekirjutamist.

❚❚ Protect If Marked for Upload (Kaitsta, kui on

märgitud üleslaadimiseks)

Valige Yes (Jah), et automaatselt kaitsta ftp serverisse üleslaadimiseks märgitud faile. Kaitse eemaldatakse, kui failid on üles laetud.

❚❚ Send Folder (Saatmise kaust)

Valige kaust üleslaadimiseks (ainult piltide edastamine ja ftp serveri ühendused). Kõik fotod valitud kaustas (kaasa arvatud need, mis on juba märgitud kui „saadetud”) laetakse üles alustades koheselt. See suvand ei võimalda videote üleslaadimist; teisaldage videod taasesituse ajal nii nagu on kirjeldatud lk 15 ja 41.

❚❚ Deselect All? (Tühistada kogu valik?)

Valige Yes (Jah) edastamise markeeringu eemaldamiseks kõigilt arvutisse või ftp serverisse üleslaadimiseks märgitud piltidelt (ainult piltide edastamine ja ftp serveri ühendused). Ikooniga „saatmine” märgitud piltide üleslaadimine lõpetatakse koheselt.

❚❚ HTTP User Settings (HTTP kasutajasätted)

Sisestage kasutajanimi ja parool ühenduseks http serveriga (ainult http serveri ühendused).

❚❚ MAC Address (MAC-aadress)

Kuvage Choose hardware (Vali riistvara) (051) jaoks valitud riistvara MAC-aadress. See suvand on kasutatav ainult Enable (Võimalda) valikul suvandis Network connection (Võrguühendus).

Lisad

Profiilide loomine arvutis

Wireless Transmitter Utility (0 4) on kasutatav võrguprofiilide loomiseks.

1 Ühendage kaamera.

Käivitage arvuti ja ühendage kaamera kasutades kaasasolevat USBkaablit, nii nagu on allpool kujutatud.

2 Lülitage kaamera sisse.

Pöörake toitelülitit kaamera sisselülitamiseks.

Toitelüliti

3 Käivitage Wireless Transmitter Utility.

Topelt-klõpsake Wireless Transmitter Utility ikoonil töölaual (Windows) või klõpsake Wireless Transmitter Utility ikooni dokis (Mac OS).

4 Looge profiil.

Järgige ekraanijuhiseid võrguprofiili loomiseks.

FTP serveri loomine

Piltide üleslaadimiseks saab kasutada Windows 7 (Ultimate/Business/ Enterprise), Windows Vista (Ultimate/Business/Enterprise), Windows XP Professional ja Mac OS X standardsete ftp-teenustega loodud ftpservereid. Windowsis on ftp-serveri konfigureerimiseks nõutav pakett Internet Information Services (IIS) (installeerimisjuhendid on saadaval Microsoftist). Kasutage kindlasti ainult tähemrke, mis ilmuvad kaamera klaviatuuri alal teksti sisestamise dialoogis (011) selliste sätete jaoks, nagu näiteks kasutaja ID, parool ja kaustade nimed.

Järgmisi sätteid on allpool kasutatud illustratiivsel eesmärgil:

IP-aadress: 192.168.1.3 Alamvõrgu mask: 255.255.255.0 ftp-serveri port: 21

ftp-server

• Windows 7.............................................................................................................. 062

• Windows Vista .......................................................................................................0 69

• Windows XP............................................................................................................ 076

• Mac OS X.................................................................................................................. 080

Windows 7

1 Siirduge punkti Network and Sharing Center (Võrk ja

jaotuskeskus).

Klõpsake Start (Käivita) > Control Panel (Juhtpaneel) > Network and Internet (Võrk ja Internet) > Network and Sharing Center (Võrgu- ja jagamiskeskus).

2 Kuvage võrguadapterite loetelu.

Klõpsake Change adapter settings (Muuda adapteri sätteid).

3 Avage võrguatribuutide dialoog.

Kui te ühendate Etherneti kaudu, parem-klõpsake Local Area Connection (Kohtvõrk) ja valige Properties (Atribuudid). Kui ühendus on juhtmevaba LAN adapteri kaudu, valige Properties (Atribuudid) kontekstmenüüs Wireless Network Connection (Juhtmevaba võrguühendus) jaoks.

4 Kuvage TCP/IP sätted.

Valige Internet Protocol Version 4 (TCP/IPv4) (Interneti protokoll versioon 4 (TCP/IPv4)) ja klõpsake Properties (Atribuudid).

5 Sisestage IP aadress ja alamvõrgu mask.

Sisestage IP aadress ja alamvõrgu mask ftp serveri jaoks ja klõpsake OK.

6 Sulgege võrguatribuutide dialoog.

Klõpsake Close (Sulge).

7 Avage haldusvahendid.

Klõpsake Start (Käivita) > Control Panel (Juhtpaneel) > System and Security (Süsteem ja kaitse) > Administrative Tools (Haldusvahendid).

8 Avage IIS haldur.

Topelt-klõpsake Internet Information Services (IIS) Manager (Internet Information Services (IIS) haldur).

9 Valige Add FTP Site… (Lisa FTP sait...).

Parem-klõpsake arvuti kasutajanimel ja valige Add FTP Site… (Lisa FTP sait...).

Sisestage saidi informatsioon.

Nimetage sait ja valige tee kaustani, mida hakatakse kasutama ftp üleslaadimise jaoks. Klõpsake Next (Edasi) täitmiseks.

A Anonüümne login

Lubamaks anonüümset sisselogimist, valige kaust kasutaja avalikus kaustas sisu kataloogiks.

Valige sidumise ja SSL suvandid.

Valige sammus 5 sisestatud IP-aadress, märkige üles pordi number, valige Start FTP site automatically (Käivita FTP-sait automaatselt) ja märkige No SSL (SSL puudub). Klõpsake jätkamiseks Next (Järgmine).

Valige autentimise suvandid.

Kohandage sätted nagu kirjeldatud allpool ja klõpsake Finish (Lõpeta).

• Authentication (Autentimine): Basic (Põhiline)

• Allow access to (Lubada juurdepääs): All users (Kõik kasutajad)

• Permissions (Load): Read/Write (Lugemine/Kirjutamine)

See lõpetab ftp serveri seadistamise. Jätkake „FTP”-ga (0 35).

Windows Vista

1 Kuvage võrguühendused.

Klõpsake Start (Käivita) > Control Panel (Juhtpaneel) > Network and Internet Settings (Võrk ja Interneti sätted) > Network Connections (Võrguühendused) > Manage Network Connections (Võrguühenduste haldamine).

2 Avage võrguatribuutide dialoog.

3 Klõpsake Allow (Luba).

Kuvatakse „Kasutaja konto juhtimise” dialoog; klõpsake Allow (Luba).

4 Kuvage TCP/IP sätted.

Valige Internet Protocol Version 4 (TCP/IPv4) (Interneti protokoll versioon 4 (TCP/IPv4)) ja klõpsake Properties (Atribuudid).

5 Sisestage IP aadress ja alamvõrgu mask.

Sisestage IP aadress ja alamvõrgu mask ftp serveri jaoks ja klõpsake

OK.

6 Avage haldusvahendid.

Klõpsake Start (Käivita) > Control Panel (Juhtpaneel) > System and Maintenance (Süsteem ja hooldus) > Administrative Tools (Haldusvahendid).

7 Avage IIS haldur.

Topeltklõpsake IIS 6.0 Manager (IIS 6.0 haldur).

8 Klõpsake Allow (Luba).

Kuvatakse „Kasutaja konto juhtimise” dialoog; klõpsake Allow (Luba).

9 Kuvage ftp saidi atribuudid.

Parem-klõpsake Default FTP Site (Vaikimisi FTP sait) ja valige Properties (Atribuudid).

Valige aadress ja pordi number.

Valige sammus 5 sisestatud IP-aadress ja sisestage TCP port pordi number.

Valige kodukataloog.

Avage vahekaart Home Directory (Kodukataloog) ja valige A directory located on this computer (Selles arvutis paiknev kataloog). Ftp serverisse üleslaetavate piltide juurkataloog on toodud Local path (Lokaalse tee) tekstiboksis; valige kaust ja Read (Lugemine), Write (Kirjutamine) ja Log visits (Registreeri külastused). Klõpsake OK atribuutide dialoogi sulgemiseks.

See lõpetab ftp serveri seadistamise. Jätkake „FTP”-ga (035).

Windows XP

1 Kuvage võrguühendused.

Klõpsake Start (Käivita) > Control Panel (Juhtpaneel) > Network and Internet Settings (Võrgu ja Interneti sätted) > Network Connections (Võrguühendused).

2 Avage võrguatribuutide dialoog.

3 Kuvage TCP/IP sätted.

Valige Internet Protocol (TCP/IP) (Interneti protokoll (TCP/IP)) ja klõpsake Properties (Atribuudid).

4 Sisestage IP aadress ja alamvõrgu mask.

Sisestage IP aadress ja alamvõrgu mask ftp serveri jaoks ja klõpsake

OK.

5 Avage Internet Information Services.

Klõpsake Start (Käivita) > Control Panel (Juhtpaneel) > System and Maintenance (Süsteem ja hooldus) > Administrative Tools (Haldusvahendid) ja avage Internet Information Services konsool.

6 Kuvage ftp saidi atribuudid.

Parem-klõpsake Default FTP Site (Vaikimisi FTP sait) ja valige Properties (Atribuudid).

7 Valige aadress ja pordi number.

Valige sammus 4 sisestatud IP-aadress ja sisestage TCP port pordi number.

8 Valige kodukataloog.

Avage vahekaart Home Directory (Kodukataloog) ja valige a directory located on this computer (Selles arvutis paiknev kataloog). Ftp serverisse üleslaetavate piltide juurkataloog on toodud Local path (Lokaalse tee) tekstiboksis; valige kaust ja Read (Lugemine), Write (Kirjutamine) ja Log visits (Registreeri külastused). Klõpsake OK atribuutide dialoogi sulgemiseks.

See lõpetab ftp serveri seadistamise. Jätkake „FTP”-ga (035).

Mac OS X 10.6

1 Kuvage võrgusätted.

Avage System Preferences (Süsteemi eelistused) ja klõpsake Network (Võrk).

2 Kohandage võrgusätted.

Klõpsake võrgu tüübile, mida hakkate kasutama ühenduseks serveriga, sisestage IP aadress ja märkige alamvõrgu mask. Klõpsake Show All (Näita kõik) naasmaks põhilisele süsteemi eelistuste paneelile, kui sätted on valmis.

3 Klõpsake Sharing (Ühiskasutus).

4 Kuvage failide ühiskasutuse suvandid.

Valige File Sharing (Failide ühiskasutus) ja klõpsake Options (Suvandid).

5 Lülitage ftp failide ühiskasutus sisse.

Valige Share files and folders using ftp (Jaga faile ja kaustu kasutades ftp-d).

See lõpetab ftp serveri seadistamise. Jätkake „FTP”-ga (035).

Profiili loomine käsitsi

Järgige allpool toodud samme kaamera käsitsi konfigureerimiseks ühenduseks ftp ja http serveritega. Arvestage, et jooksva profiili muudatused lähevad kaamera väljalülitamisel seadistamise ajal kaduma; vältimaks ootamatut toitekatkestust, kasutage täielikult laetud akut või teie kaamera jaoks ette nähtud valikulist vahelduvvooluadapterit. Kui te ühendute ftp-serveriga tulemüüri taga, võib tekkida vajadus kohandada tulemüüri sätteid erandite loomiseks kaamera kasutatavatele ftpportidele (pordid 21, 22 ja 32768 kuni 61000).

1 Kuvage võrguprofiilid.

Tõstke võrgumenüüs esile Network settings (Võrgu sätted) ja vajutage 2 kuvamaks

profiilide loetelu ja teisi võrgusätted.

2 Valige Create profile (Loo profiil).

3 Valige Configure manually

(Konfigureeri käsitsi).

Tõstke esile Configure manually (Konfigureeri käsitsi) ja vajutage 2.

4 Valige ühenduse tüüp.

Tõstke esile FTP upload (FTP üleslaadimine) või HTTP server ja vajutage 2.

5 Kohandage sätted.

Kohandage sätted, nii nagu on kirjeldatud jaotises „Võrguprofiilide redigeerimine” (054).

D Profiilide redigeerimine

Kui päästikut vajutatakse menüüde kuvamise ajal, lülitub ekraan välja ja kõik jooksva profiili muutused lähevad kaotsi. Valige pikem ekraani väljalülituse viivitus kohandatud sättes c4 kaamera menüüs.

Rikkeotsing

Probleem Lahendus Lehekülg

Kaamera kuvab TCP/IP või ftp vea.

„Connecting to PC” (ühendamine arvutiga) ei kustu kaamera kuvarilt.

Kaamera kuvab teate „Ethernet cable is not connected” (Etherneti kaabel ei ole ühendatud).

Kaamera kuvab mälukaardi vea.

Edastamine katkeb enne, kui kõik fotod on saadetud.

Kontrollige arvuti või juhtmevaba LAN adapteri sätteid ja kohandage vastavalt kaamera sätteid.

Kontrollige tulemüüri sätteid. 17, 20, 39 Veenduge, et te saate kirjutada

sihtkausta ftp serveris. Muutke jooksvat PASV-režiimi. 56

Kontrollige tulemüüri sätteid. 17, 20

Ühendage Etherneti kaabel või valige juhtmevaba saatja riistvara valikus.

Veenduge, et kaart on õigesti sisestatud.

Edastamine jätkub, kui kaamera lülitatakse välja ja siis uuesti sisse.

10, 37, 54

68, 75, 79

8, 36

17, 43

Indeks

Sümbolid

a: „Saada” ..........................................18, 44

b: „Saatmine”....................................18, 44

c: „Saadetud” ...................................18, 44

Andmeside režiim...................................55

Autentimine..............................................55

Automaatne saatmine...........................57

Camera Control Pro 2 tarkvara...........19

DNS ..............................................................56

Domeeninimeserver..............................56

Ethernet...............................................10, 37

Ethernet/WT-5............................................ 2

Etherneti kaabel ................................. 8, 36

Failide nimed.....................................18, 44

FTP server..............................35, 38, 56, 61

FTP üleslaadimine....................... 2, 35, 41

FTP-server ..................................................82

Grupi nimi...........................................46, 47

HTTP kasutajasätted...............................58

HTTP Server...............................................27

HTTP server ......................................2, 7, 22

HTTP-server...............................................82

IP aadress .....................................12, 38, 56

iPhone..................................................27, 32

Juhtmevaba LAN..................................... 55

Juhtmevaba LAN (kohtvõrk)..................2

Kaamera juhtimine........................2, 7, 19

Kaitsta, kui on märgitud

üleslaadimiseks...................................... 58

Kanal............................................................ 55

Kaugkaamera kontroll........................... 47

Kaugkaamerate arv................................ 47

Kaustad...........................17, 40, 66, 75, 79

Kirjutada üle sama nime korral.......... 57

Kopeeri kaardile/kaardilt......................53

Krüpteerimine..........................................55

Krüpteerimise võti..................................55

Kustutada pärast saatmist...................57

LED-id.............................................................9

Loo profiil ..................................................53

Lüüs ............................................................. 56

Mac OS....................................................6, 27

Mac OS X....................................................80

MAC-aadress.............................................58

Mälukaart........................................8, 36, 53

Parooliga kaitse....................................... 54

PASV režiim...............................................56

Pea-/Kaug-................................................. 46

Pildistamise aken.............................28, 32

Piltide teisaldamine ..................................2

Piltide teisaldus ...................................7, 15

Pordi number

.......................3, 20, 39, 56, 67, 74, 78, 82

Profiili nimi ......................................... 52, 54

Ruuterid.................................................3, 12

Saata fail kui ..............................................57

Saatmise kaust .........................................58

SSID .......................................................52, 55

Suvandid ....................................................57

Sünkroniseeritud vabastus

...................................................2, 45, 46, 48

TCP/IP ..........................................................56

Teksti sisestamine...................................11

Tulemüür.................................3, 17, 20, 39

Tühistada kogu valik..............................58

Vaatleja aken......................................30, 33

Vahendatud server .................................56

Valige riistvara............................10, 37, 51

Vead ............................9, 18, 21, 26, 44, 84

Võrgu olek.............................18, 21, 26, 44

Võrgusätted .........................10, 37, 52, 82

Võrguühendus .........................................51

Võrk ..............................................................51

Võtmeindeks.............................................55

Windows 7.....................................6, 27, 62

Windows Vista.............................. 6, 27, 69

Windows XP ..................................6, 27, 76

Wireless Transmitter Utility ..... 4, 14, 59

WT-4...................................................iii, vii, 2

WT-5.............................................................45

Ühendamine .............................................13

Ühenduse olek ........................................... 9

Ühenduse tüüp..........................11, 38, 52

Ühenduse viisard..............................10, 37

Käesoleva kasutusjuhendi mis tahes vormis taasesitamine terviklikult või osaliselt (v.a lühikeste tsitaatidena arvustustes või ülevaadetes) ilma NIKON CORPORATION-i kirjaliku loata, on keelatud.

AMA14755

Trükitud Euroopas

SB2A01(Y1)

6MB147Y1-01

Nikon D4 Network Guide [et]

Specifications and Main Features

Frequently Asked Questions

User Manual

Mida võrk võib teie heaks teha

Teatised

Sisukord

Sissejuhatus

Võrgusuvandid

Tarkvara installeerimine

Edastamine, juhtimine ja HTTP

Ethernet-ühendused

Samm 1: Etherneti kaabli ühendamine

Samm 2: Etherneti võimaldamine

Samm 3: Ühenduse viisard

Samm 4: Ühendamine

Piltide teisaldamine

Kaamera juhtimine

HTTP Server

Arvuti veebilehitsejad (brauserid)

iPhone veebilehitsejad (brauserid)

Etherneti ühendused

Samm 1: Etherneti kaabli ühendamine

Samm 2: Etherneti võimaldamine

Samm 3: Ühenduse viisard

FTP üleslaadimine

Sünkroniseeritud vabastus

Sünkroniseeritud vabastuse suvandid

Pildistamine

Menüüjuht

Lisad

Profiilide loomine arvutis

FTP serveri loomine

Windows 7

Windows Vista

Windows XP

Mac OS X 10.6

Profiili loomine käsitsi

Rikkeotsing

Indeks
