Nice Automation Ten Installation Manual
3.3) Regolazione dei finecorsa
Con il motoriduttore sbloccato agire come segue:
togliere il carter laterale svitando le viti (Figura 15).
Fine corsa di apertura: (Figura 16)
1. Aprire completamente la porta.
2. Ruotare la camma interna in senso antiorario fino
a sentire il click (intervenire) del micro interruttore.
3. Serrare energicamente la vite di fissaggio con
chiave esagonale.
Fine corsa di chiusura: (Figura 17)
1. Chiudere quasi completamente la porta (fermarla
a circa 1-2 cm prima della battuta di arresto).
2. Ruotare la camma esterna in senso orario fino a
sentire il click (intervenire) del micro interruttore.
3. Serrare energicamente la vite di fissaggio con
chiave esagonale.
La manovra di chiusura non termina per il
solo intervento del finecorsa, ma prosegue
per altri 2 secondi alla forza massima e poi
si ferma. Regolando la camma più o meno
vicino alla battuta di arresto, è possibile mo dificare la spinta del portone in posizione di
Chiusura.
Richiudere il carter laterale, facendo attenzione al posizionamento dei cavi e delle guar nizioni.
!
ITALIANO
Pag. 38
15
16 17
3.3) Réglage des fins de course
Avec l'opérateur débrayé, agir comme suit: enlever
le carter latéral en dévissant les vis (figure 15).
Fin de course d'ouverture: (figure 16)
1. Ouvrir complètement la porte.
2. Tourner la came interne dans le sens antihoraire
jusqu'à ce que l'on entende le déclic (intervenir)
du microinterrupteur.
3. Serrer fortement la vis de fixation avec une clé à
six pans.
Fin de course de fermeture: (figure 17)
1. Fermer presque complètement la porte (la fermer
à environ 1-2 cm de la butée d'arrêt).
2. Tourner la came externe dans le sens horaire
jusqu'à ce que l'on entende le déclic (intervenir)
du microinterrupteur.
3. Serrer fortement la vis de fixation avec une clé à
six pans.
La manœuvre de fermeture ne se termine
pas avec l’intervention du fin de course,
mais continue encore pendant 2 secondes à
la force maximum puis s’arrête. En réglant la
came plus ou moins près de la butée d’arrêt,
il est possible de modifier la poussée de la
porte en position de Fermeture.
Refermer le carter latéral, en faisant attention
au positionnement des câbles et des joints.
!
FRANÇAIS
Page 66
15
16 17
3.3) Limit switch adjustment
With the gearmotor released, proceed as follows:
Remove the lateral guard by loosening the screws
(Figure 15).
Opening limit switch: (Figure 16)
1. Open the door completely
2. Rotate the internal cam anticlockwise until the
microswitch clicks (engages)
3. Tighten the fixing screw fully down with a hex
wrench
Closing limit switch: (Figure 17)
1. Close the door nearly completely (stop approx.
1-2 cm before the mechanical stop)
2. Rotate the external cam clockwise until the
microswitch clicks (engages)
3. Tighten the fixing screw fully down with a hex
wrench
The closing manoeuvre does not terminate by engagement of the limit switch, but
proceeds for two more seconds at maximum
force, to then stop completely. The force of
the door in the closing position can be modified by moving the cam closer to or further
away from the end stop.
Refit the lateral guard, taking care to position the cables and seals correctly.
!
ENGLISH
Page 10
15
16 17

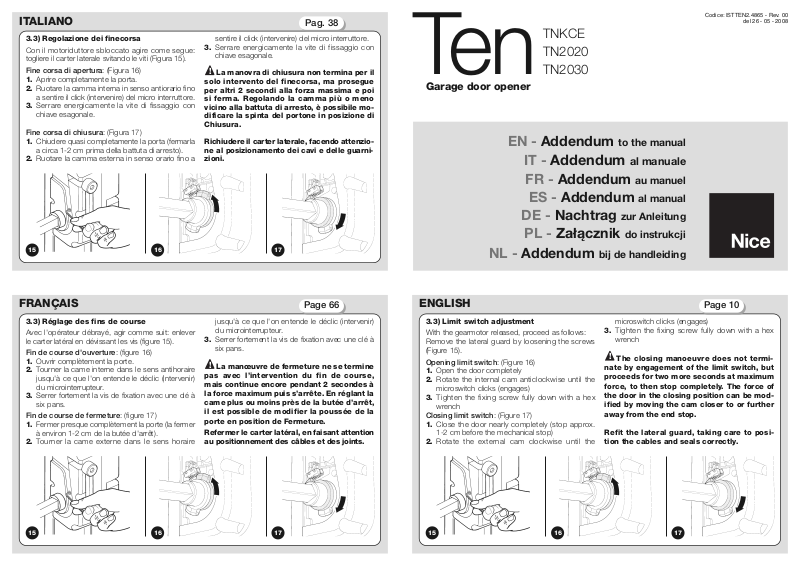

Codice: ISTTEN2.4865 - Rev. 00
del 26 - 05 - 2008
EN - Addendum
to the manual
IT -
Addendum al manuale
FR - Addendum
au manuel
ES - Addendum
al manual
DE - Nachtrag
zur Anleitung
PL - Załącznik
do instrukcji
NL - Addendum
bij de handleiding
Ten
Garage door opener
TNKCE
TN2020
TN2030
3.3) Ustawienie wyłączników krańcowych
Wysprzęglij siłownik i przeprowadź następującą procedurę: odkręć śruby i zdejmij boczną osłonę (Rys. 15).
Krańcowy wyłącznik otwarcia: (Rys. 16)
1. Otwórz całkowicie bramę
2. Przekręć wewnętrzny mimośród przeciwnie do
ruchu wskazówek zegara aż usłyszysz klik mikroprzełącznika (zadziała)
3. Dokręć mocno śrubę mocującą przy użyciu klucza ampułowego.
Krańcowy wyłącznik zamknięcia: (Rys. 17)
1. Zamknij całkowicie bramę (zatrzymaj ją na około
1-2 cm, przed ogranicznikiem końcowym)
2. Przekręć zewnętrzny mimośród zgodnie z ruchem
wskazówek zegara aż usłyszysz klik mikroprzełącznika (zadziała).
3. Dokręć mocno śrubę mocującą przy użyciu klucza ampułowego.
Manewr zamykania nie kończy się w wyniku zadziałania wyłącznika krańcowego ale
trwa nadal przez następne 2 sekundy przy
maksymalnej sile i następnie zostanie zakończony. Po wyregulowaniu krzywki bliżej lub
dalej w stosunku do zablokowania końcowego jest możliwe wykonanie modyfikacji uderzenia bramy w położeniu Zamknięcia.
Załóż boczną osłonę. Uważaj na poprawne
ułożenie przewodów i uszczelek.
!
POLSKI
Str. 150
15
16 17
3.3) Afstelling van de eindschakelaars
Bij ontgrendelde reductiemotor dient u als volgt te
handelen: verwijder het carter aan de zijkant door de
schroeven los te draaien (afbeelding 15).
Eindschakelaar openingsstand: (afbeelding 16)
1. Zet de deur helemaal open
2. Draai de nok aan de binnenzijde tegen de wijzers
van de klok in tot u de klik (inschakelen) van de
microschakelaar hoort.
3. Draai de schroef met de inbussleutel stevig vast
Eindschakelaar sluitstand: (afbeelding 17)
1. Sluit de deur bijna helemaal (laat hem op onge-
veer 1-2 cm voor de eindstop stoppen)
2. Draai de nok aan de binnenzijde met de wijzers
van de klok mee tot u de klik (inschakelen) van de
microschakelaar hoort
3. Draai de schroef met de inbussleutel stevig vast
De sluitmanoeuvre eindigt niet door tussenkomst van de eindschakelaar, maar duurt
nog 2 seconden voort op de maximumkracht
en eindigt dan. Door de nok dichter bij of verder van de stop te plaatsen is het mogelijk de
duwkracht van de poort bij de sluitstand te
wijzigen.
Sluit het carter aan de zijkant en let daarbij
op de juiste plaats van de kabels en de dichtingen.
!
NEDERLANDS
Pag. 178
15
16 17
3.3) Regulación de los fines de carrera
Con el motorreductor desbloqueado, siga estos
pasos: quite el cárter lateral, desenroscando los tornillos (Figura 15).
Fin de carrera de apertura: (Figura 16)
1. Abra completamente la puerta
2. Gire la leva interior en el sentido antihorario hasta
sentir el clic del microinterruptor.
3. Apriete con fuerza el tornillo de fijación con una
llave hexagonal
Fin de carrera de cierre: (Figura 17)
1. Cierre casi completamente la puerta (deténgala a
unos 1-2 cm antes del tope de parada)
2. Gire la leva exterior en el sentido horario hasta
sentir el clic del microinterruptor.
3. Apriete con fuerza el tornillo de fijación con una
llave hexagonal
El movimiento de cierre no termina por la
activación sola del fin de carrera, sino que
continúa durante otros 2 segundos con la
fuerza máxima y después se detiene. Regulando la leva más o menos cerca del tope de
parada es posible modificar el empuje de la
puerta en la posición de Cierre.
Cierre el cárter lateral, colocando bien los
cables y las juntas.
!
ESPAÑOL
Pág. 122
15
16 17
3.3) Einstellung der Endschalter
Mit entriegeltem Antrieb, wie folgend vorgehen: die
Schrauben lösen und das seitliche Gehäuse entfernen (Abbildung 15).
Endschalter in Öffnung: (Abbildung 16)
1. Das Tor ganz öffnen
2. Den Nocken innen gegen den Uhrzeigersinn dre-
hen, bis man ein Klick (Auslösung) des Mikroschalters hört.
3. Die Befestigungsschraube mit einem Inbus-
schlüssel energisch festziehen
Endschalter in Schließung: (Abbildung 17)
1. Das Tor fast ganz schließen (ca. 1-2 cm vor dem
Anschlag stoppen)
2. Den Nocken außen im Uhrzeigersinn drehen, bis
man ein Klick (Auslösung) des Mikroschalters hört.
3. Die Befestigungsschraube mit einem Inbus-
schlüssel energisch festziehen
Die Schließbewegung endet nicht nur
durch den Eingriff des Endschalters, sondern
wird weitere 2 Sekunden bei Höchstkraft
fortgeführt und stoppt dann. Bei Einstellung
der Nocke mehr oder weniger in der Nähe
des Anschlags kann der Schub des Tors in
der Schließposition geändert werden.
Das seitliche Gehäuse wieder schließen, da bei die Position der Kabel und Dichtungen
beachten.
!
DEUTSCH
S. 94
15
16 17
