Nice Automation MC824H User Manual
EN - Instructions and warnings for installation and use
IT - Istruzioni ed avvertenze per l’installazione e l’uso
FR - Instructions et avertissements pour l’installation et l’utilisation
ES - Instrucciones y advertencias para la instalación y el uso
DE - Installierungs-und Gebrauchsanleitungen und Hinweise
PL - Instrukcje i ostrzeżenia do instalacji i użytkowania
NL - Aanwijzingen en aanbevelingen voor installatie en gebruik
Moon
Control unit
MC824H
ENGLISH
Contents
GENERAL SAFETY WARNINGS AND PRECAUTIONS. . . . . . . . . . . . . . . 1
Safety warnings. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Installation warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Safety warnings. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
1 - PRODUCT DESCRIPTION AND INTENDED USE . . . . . . . . . . . . . . . . 1
2 - INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2.1 - Preliminary checks for installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2.2 - Product application limits. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

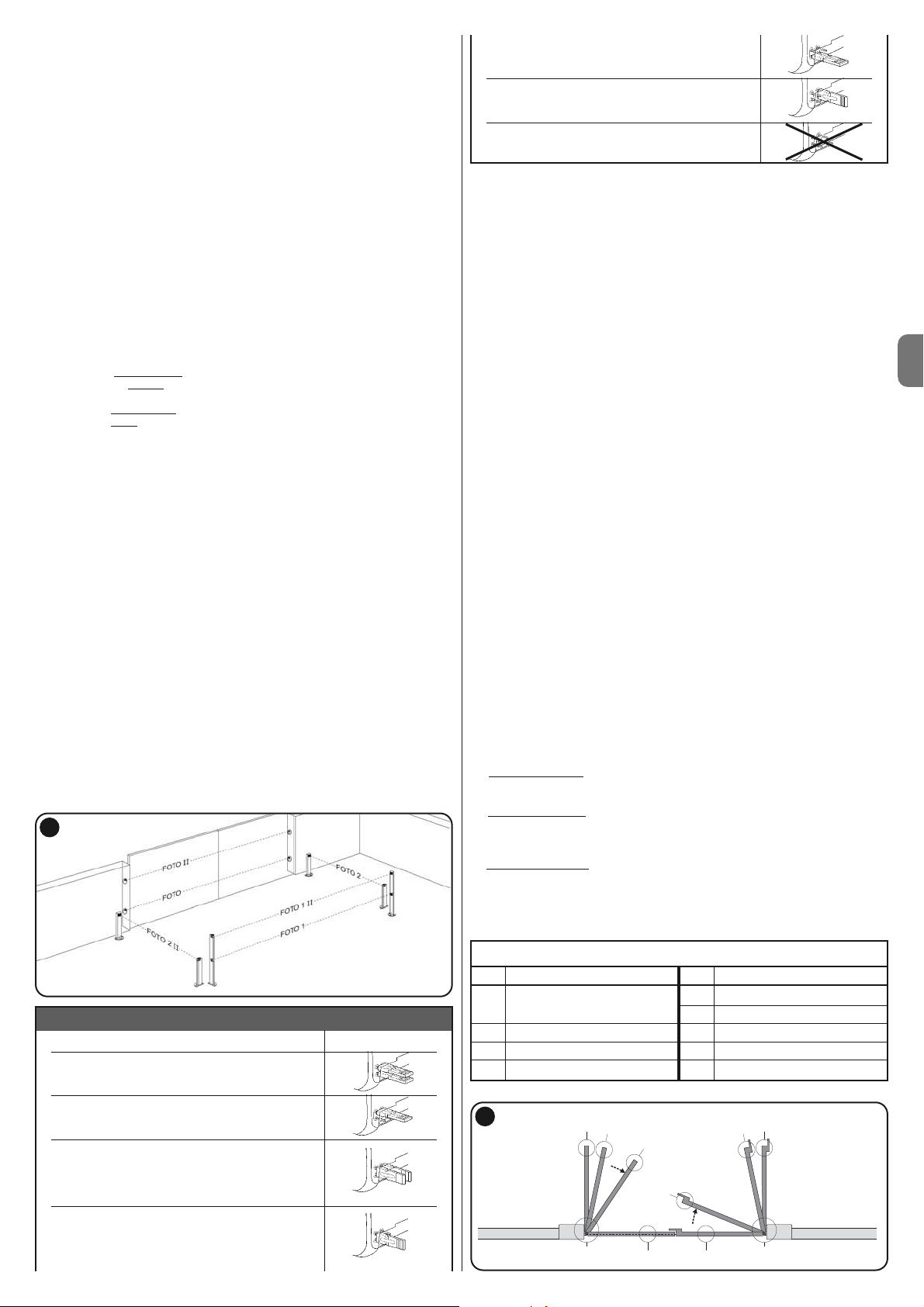

2.3 - Typical system. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.4 - Installation of control unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3 - ELECTRICAL CONNECTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3.1 - Description of electrical connections . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3.2 - Electrical connections of MC824H control unit . . . . . . . . . . . . . . . . . . . 2
3.3 - Connection of other devices to MC824H. . . . . . . . . . . . . . . . . . . . . . . . 3
3.4 - Connected device address assignment to MC824H . . . . . . . . . . . . . . . 3
3.5 - Initial start-up and electrical connections . . . . . . . . . . . . . . . . . . . . . . . . 3
3.6 - Learning of the devices connected to MC824H. . . . . . . . . . . . . . . . . . . 3
3.7 - Selecting the type of gearmotor connected to MC824H
and learning the mechanical stop positions . . . . . . . . . . . . . . . . . . . . . 3
3.7.1 - Learning in automatic mode . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.7.2 - Learning in manual mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.7.3 - Learning in combined mode . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.8 - Checking movement of gate leafs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4 - TESTING AND COMMISSIONING . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4.1 - Testing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4.2 - Commissioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5 - PROGRAMMING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5.1 - Level one programming (ON-OFF functions) . . . . . . . . . . . . . . . . . . . . . 5
5.2 - Level two programming (adjustable parameters) . . . . . . . . . . . . . . . . . . 6
5.3 - Special functions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5.4 - Deletion of memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
6 - WHAT TO DO IF… (troubleshooting guide). . . . . . . . . . . . . . . . . . . . . 8
7 - FURTHER DETAILS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7.1 - Connecting a radio receiver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7.2 - Connecting Oview programming unit. . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7.3 - Connecting the Solemyo solar energy system . . . . . . . . . . . . . . . . . . . . 9
7.4 - Connecting model PS324 buffer battery . . . . . . . . . . . . . . . . . . . . . . . . 9
8 - PRODUCT MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
PRODUCT DISPOSAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
TECHNICAL CHARACTERISTICS OF THE PRODUCT . . . . . . . . . . . . . 10
CE DECLARATION OF CONFORMITY . . . . . . . . . . . . . . . . . . . . . . . . . . . . I
Instructions and warnings for the user . . . . . . . . . . . . . . . . . . . . . . . . . . V
Images . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . XII
MC824H is an electronic control unit for the automation of swing gates.
IMPORTANT! – Any other use than as specified herein or in environmental conditions other than as stated in this manual is to be considered improper and is strictly prohibited!
The control unit is ready for connection to devices belonging to the Opera system, the Bluebus system and the Solemyo solar energy supply system.
If powered from the mains, it can house a buffer battery (model PS324, optional accessory), which ensures that the automation can perform a number of
manoeuvres for several hours in the event of a power failure.
Other available accessories include the dedicated receivers with “SM” fitting
(SMXI, OXI, etc.).
PRODUCT DESCRIPTION AND
INTENDED USE
1
Safety warnings
• IMPORTANT! – This manual contains important instructions and warnings for personal safety. Incorrect installation could cause serious physical
injury. Read all parts of the manual carefully before starting work. If in doubt,
interrupt installation and contact the Nice Service Centre for clarifications.
• IMPORTANT! – Important instructions: keep this manual in a safe place
to enable future product maintenance and disposal procedures.
• IMPORTANT! – Under the latest European legislation, automatic door
and gate installations must be compliant with the standards specified
in Directive 2006/42/EC (formerly 98/37/EC) (the Machinery Directive)
and the standards EN 12445, EN 12453, EN 12635 and EN 13241-1 in
particular, which enable conformity of the automated functionality to
be de clared. In the light of the above, all work involving installation,
connection, testing and maintenance of the product must be carried
out exclusively by qualified and competent technicians!
Installation warnings
• Before commencing installation, check that the product is suitable for the
intended kind of use (see paragraph 2.2 “Limits of use” and “Product technical
specifications”). If not suitable, do NOT proceed with installation.
• The contents of this manual refer to a standard system as described in fig. 2a.
• All installation and maintenance work must be carried out with the au -
to mation system disconnected from the electricity supply. If the power
discon nection device cannot be seen from where the automation system is
po sitioned, then before starting work a notice must be attached to the disconnection device bearing the words “CAUTION! MAINTENANCE IN PRO GRESS”.
• On the power line to the system, install a device for disconnection from the
power mains with a gap between contacts that assures complete disconnection in the conditions of overvoltage category III.
• Connect the control unit to an electric power line equipped with an earthing
system.
• During installation, handle the product with care, avoiding the risk of crushing,
impact, dropping or contact with any type of liquid. Never place the product
near sources of heat or expose to naked flames. This may damage product
components and cause malfunctions, fire or hazardous situations. If this oc curs, suspend installation immediately and contact the Nice Service Centre.
• Never make modifications to any part of the product. Operations other than as
specified can only cause malfunctions. The manufacturer declines all liability
for damage caused by makeshift modifications to the product.
• The product’s packaging materials must be disposed of in full compliance with
local regulations.
Safety warnings
• The product should not be used by children or people with impaired physical,
sensorial or mental capacities or who have not received adequate training in
the safe use of the product.
• In the vicinity of the automation children must be supervised to ensure that
they do not play with it.
• Do not allow children to play with the fixed control devices. Keep remote control devices out of the reach of children.
GENERAL SAFETY WARNINGS AND PRECAUTIONS
2.1 - Preliminary checks for installation
Before proceeding with installation, check the condition of the product components, suitability of the selected model and conditions of the intended installation environment:
• Ensure that all material used is in perfect condition and suitable for use.
• Ensure that all conditions of use remain within the limits of product application (paragraph 2.2) and within the limit values stated in the “Product technical specifications”.
• Ensure that the selected installation environment is compatible with the overall dimensions of the product (fig. 1).
• Ensure that the selected surfaces for product installation are solid and guarantee a stable fixture.
INSTALLATION
2
English – 1
EN
ELECTRICAL CONNECTIONS
3
The electrical connection of the various devices (photocells, digital keyboard,
transponder card readers, etc.) contained in the automation with the control
unit must be made by means of the Nice “Bluebus” system.
3.1 - Description of electrical connections (fig. 6)
AERIAL input for the radio receiver aerial
FLASH output for 1 flashing light with 12V (maximum 21W) bulb. [*]
ELS output for 12Vac (maximum 15VA) electric lock. [*]
S.C.A. “Open Gate Light”: output for 1 indication lamp (24V maximum
4W). [*]
BLUEBUS input for compatible devices (MOFB, MOFOB, MOB and MOTB);
they are connected in parallel using two conductors through which
both the electricity supply and the communication signals travel;
no polarity needs to be observed. The electrical connection to be
used is of the parallel type and no polarity needs to be observed.
During the learning stage, the control unit will recognise individually
all devices connected to it thanks to a unique code. Each time a
device is added or eliminated, it will be necessary to make the
control unit perform the learning operation (see paragraph 3.6).
STOP input for devices that cause the immediate interruption of the
manoeuvre in progress (with a short reverse run); NO and NC
contacts, as well as devices with 8.2 kΩ constant resistance
output (sensitive edges) can be connected to this input. Each
device connected to this input is recognised individually by the
control unit during the learning stage (paragraph 3.6); in this stage,
if the control unit detects any variations with respect to the learned
state, it causes a STOP. One or more devices of the same or
different kinds can be connected to this input:
– connect a number of NO devices in parallel without quantity limits;
– several NC devices can be connected in series, with no limits as
to quantity;
– connect 2 devices with 8.2 kΩ constant resistance output in
parallel. If there are more than 2 devices, they must be connected in
a cascade with just one 8.2 kΩ termination resistance;
– connect 2 NO and NC devices in parallel, placing a 8.2 kΩ
resistance in series on the NC contact (this also allows for a
combination of three devices NO - NC and 8.2 kΩ)
P. P. input for devices which control Step-by-Step manoeuvres.
NO contacts can be connected to this input
OPEN input for devices which control only opening manoeuvre.
NO contacts can be connected to this input
CLOSE input for devices which control only closure manoeuvre. NO contacts
can be connected to this input
ENC1 input encoder – gearmotor 1 (terminal 1, 2); it is not necessary to
observe any polarity
ENC2 input encoder – gearmotor 2 (terminal 4, 5); it is not necessary to
observe any polarity
M1 output for gearmotor 1 (terminal 7, 8, 9)
M2 output for gearmotor 2 (terminal 10, 11, 12)
[*] The FLASH, ELS and S.C.A. outputs can be programmed with other functions (see “TABLE 5 - 1st level functions”; or via Oview programmer, see chapter 7.2).
3.2 - Electrical connections of MC824H control unit
After mounting the control unit box and preparing the electrical cable holes
(chapter 2.4 and fig. 3), make the electrical connections:
IMPORTANT!
– All electrical connections must be made with the unit disconnected
from the mains power supply and with the buffer battery disconnected,
if present in the automation.
– Connections must be made exclusively by qualified personnel.
– The electrical power line must be fitted with a device that enables complete
disconnection of the automation from the mains. The disconnection device
must have a gap between contacts that ensures complete disconnection in the
conditions of overvoltage category III, in compliance with installation regulations. If necessary, this device guarantees rapid and safe disconnection from
the mains, and therefore should be located in view of the automation. However, if located in a concealed position, it must have a system that blocks against
inadvertent or unauthorised reconnection to prevent all risks. The disconnection device is not supplied with the product.
01. First connect the electric power cable (fig. 4) and secure by means of the
cable clamp;
02. Then connect the electric cables of motors M1 and M2, observing the
symbols on the label (fig. 5):
• Make sure that the fixing zone is not subject to flooding. If necessary, mount
the product raised from the ground.
• Ensure that the space around the product enables easy and safe access.
• Make sure that all the electrical cables used are of the type listed in
Table 1.
• Make sure that the automation is provided with mechanical stops on both
closing and opening.
2.2 - Product application limits
The product may be used exclusively with gearmotors METRO (model ME3024),
MOBY (model MB4024-MB5024), HYPPO (model HY7024-HY7124), TOONA
(model TO4024-TO5024-TO7024), X-metro (model XME2124), Big-Metro
(BM5024), Metroelite, Wingoelite and in accordance with the corresponding
usage limits.
2.3 - Typical system
Fig. 2a shows an example of an automation system set up with Nice components:
a - Control unit
b - Gearmotor
c - Flashing light
d - Photocell
e - Digital keyboard - Transponder reader - Key selector
f - Photocell post
g - Opening mechanical stops
h - Closure mechanical stops
i - Electric lock
These parts are positioned according to a typical standard layout. With reference to fig. 2a, locate the approximate position for installation of each component making up the system. Important – Before installation, prepare the
electrical cables needed for your system, referring to fig. 2b and “Table 1 -
Technical characteristics of electrical cables”.
Important – During installation of ducting for electrical cables and the intro-
duction of cables into the control unit enclosure, be aware that due to possible
water deposits in the junction boxes, the connecting ducts may form condensation inside the control unit which is liable to damage the electronic circuits.
2.4 - Installation of control unit
To mount the control unit, proceed as shown in fig. 3:
01. Open the control unit box by undoing the relevant screws (fig. 3-A);
02. Prepare the electrical cable routing holes (fig. 3-B);
03. Mount the box (fig. 3-C);
04. The electrical connections can now be made: see chapter 3.
Important! – To prepare the inlets for the electrical cable ducting, holes must
be drilled in the lower side of the control unit box. Note – If necessary, the lateral cable inlet may be used, but only with the aid of suitable duct fittings.
To install the other devices present in the automation, refer to the relevant
instruction manuals.
2 – English
EN
Connection Cable type Maximum admissible length
A: CONTROL UNIT POWER cable 1 cable 3 x 1,5 mm
2
30 m (note 1)
B: FLASHING LIGHT with aerial cable 1 cable 2 x 0,5 mm
2
20 m
1 shielded cable type RG58 20 m (less than 5 m recommended)
C: BLUEBUS DEVICES cable 1 cable 2 x 0,5 mm
2
20 m (note 2)
D: KEY-OPERATED SELECTOR SWITCH cable 2 cables 2 x 0,5 mm2 (note 3) 50 m
E: GEARMOTOR POWER cable 1 cable 3 x 1,5 mm2 (note 4) 10 m
F: ENCODER CONNECTION cable 1 cable 2 x 1 mm2 (note 4) 10 m
G: ELECTRIC LOCK CONNECTION 1 cable 2 x 1 mm
2
10 m
Note 1 – If the power cable is longer than 30 m, a cable with a larger cross-section is required (3 x 2.5 mm
2
) and safety earthing is necessary in the vicinity
of the automation.
Note 2 – If the Bluebus cable is longer than 20 m (up to max. 40 m), a cable with a larger cross-section is required (2 x 1 mm
2
).
Note 3 – These 2 cables can be replaced by a single 4 x 0.5 mm2cable.
Note 4 – These 2 cables can be replaced by a single 5 x 1.5 mm2cable.
IMPORTANT! – The cables used must be suited to the installation environment.
TABLE 1 - Technical specifications of electrical cables (fig. 2b)
The control unit is able to recognise the various connected devices individually
through the self-learning procedure and detect possible faults. For this reason
it is necessary to perform self-learning every time a new device is added or an
existing device is removed.
To indicate when the self-learning procedure is required, LEDs L1 and L2 on
the control unit (fig. 7) emit a number of slow flashes:
01. Press and hold down and “Set” keys at the same time (fig. 7).
02. Release the keys when LEDs L1 and L2 start flashing quickly (after approx.
3 seconds).
03. Wait a few seconds for the control unit to complete the device learning
phase.
04. At the end of this phase, the “Stop” LED must be lit and LEDs “L1” and
“L2” must be turned off (LEDs L3 and L4 may start flashing).
3.7 - Selecting the type of gearmotor connected to MC824H
and learning the mechanical stop positions
After learning the devices (paragraph 3.6), the type of motors connected must
be selected (see Table 3) and the positions of the mechanical stops must also
be learnt (maximum opening and maximum closing). There are three ways to
perform this procedure: automatic, manual and combined.
In automatic mode
, the control unit learns the positions of the mechanical
stops and calculates the most suitable offset value for the leafs (SA and SC,
fig. B).
In manual mode
, the eight positions of the mechanical stops (fig. B) are programmed one by one, moving the leafs to the required points. The position to
program is identifiable by the flashing status of one of the eight leds (L1-L8),
see Table 4.
In combined mode
, the automatic procedure can be performed and then, using
the manual procedure, one or more positions may be modified, with the exception of positions “0” and “1” (fig. B) which coincide with the positions of the
mechanical stops.
a) connect the motor that activates the lower leaf (the second to start the
opening manoeuvre) to terminal M1 and then the respective encoder to terminals 1-2;
b) connect the motor that activates the upper leaf (the first to start the
opening manoeuvre) to terminal M2 and then the respective encoder to terminals 4-5;
IMPORTANT! – If there is only one gearmotor in the system, connect it to terminal M2 leaving terminal M1 free;
03. Then connect the electric cables of the various devices present, with refer-
ence to fig. 6 and paragraph 3.3 Note – To facilitate cable connections,
the terminals can be removed from their seats;
3.3 - Connection of other devices to MC824H
If further devices present in the system need to be powered, for example a
transponder card reader or the key selector light, these devices can be connected to the control unit using terminals “P.P. (positive)” and “STOP (negative)”
(fig. 6). The power supply voltage is 24 Vdc, -30% ÷ +50%, with maximum
available current 200 mA.
Note – The voltage present on terminals “P.P.” and “STOP” remains connected
even when the “Stand By” function is activated on the card.
3.4 - Connected device address assignment to MC824H
To enable control unit recognition of the devices connected to the BlueBus system, they need to be routed. This operation must be performed by positioning
the electric jumper correctly on each device; see the relative instruction manual
of individual devices: see fig. A and Table 2.
At the end of the installation procedure or following the removal of photocells or
other devices, the self-learning procedure for these devices must be performed. See paragraph 3.6.
3.5 - Initial start-up and electrical connections
After powering up the control unit, perform the following checks:
• After a few seconds, make sure that the “Bluebus” LED (fig. 7) flashes regu-
larly with a frequency of about one flash per second.
• Make sure that the LEDs on the photocells (fig. 7) flash (both on TX and RX).
The type of flashing is not important during this stage.
• Make sure that the flashing light connected to the FLASH output is off.
If the above conditions are not satisfied, switch off the power supply to the control unit and check the electrical connections previously made.
3.6 - Learning of the devices connected to MC824H
After the initial power-up, the control unit must be able to recognise the devices
connected to the “Bluebus” and “Stop” inputs.
IMPORTANT! – The learning procedure must be performed even if no
device is connected to the control unit.
English – 3
EN
A
0
11
A
SC
SA
A
0
M1 M2
B
POSITIONS
TABLE 4
Position Led Description
Position 0
(motor 1)
Position 0
(motor 2)
Position SA
(motor 2)
Position A
(motor 1)
Position A
(motor 2)
Position SC
(motor 1)
Position 1
(motor 1)
Position 1
(motor 2)
Maximum closing position: when leaf 1 reaches closing
mechanical stop
Maximum closing position: when leaf 2 reaches closing
mechanical stop
Opening offset: when leaf 2 passes this position the opening
of leaf 1 begins
Required opening position: position in which the leaf connected to motor 1 must stop at the end of an opening manoeuvre.
This position does not have to coincide with the opening
mechanical stop, and can be selected as required from position “0” or “1”.
Required opening position: position in which the leaf connected to motor 2 must stop at the end of an opening manoeuvre.
This position does not have to coincide with the opening
mechanical stop, and can be selected as required from position “0” or “1”.
Closing offset: when leaf 1 reaches this position, leaf 2 begins
to close
Maximum opening position: when leaf 1 reaches the opening
mechanical stop
Maximum opening position: when leaf 2 reaches the opening
mechanical stop
L1
L2
L3
L4
L5
L6
L7
L8

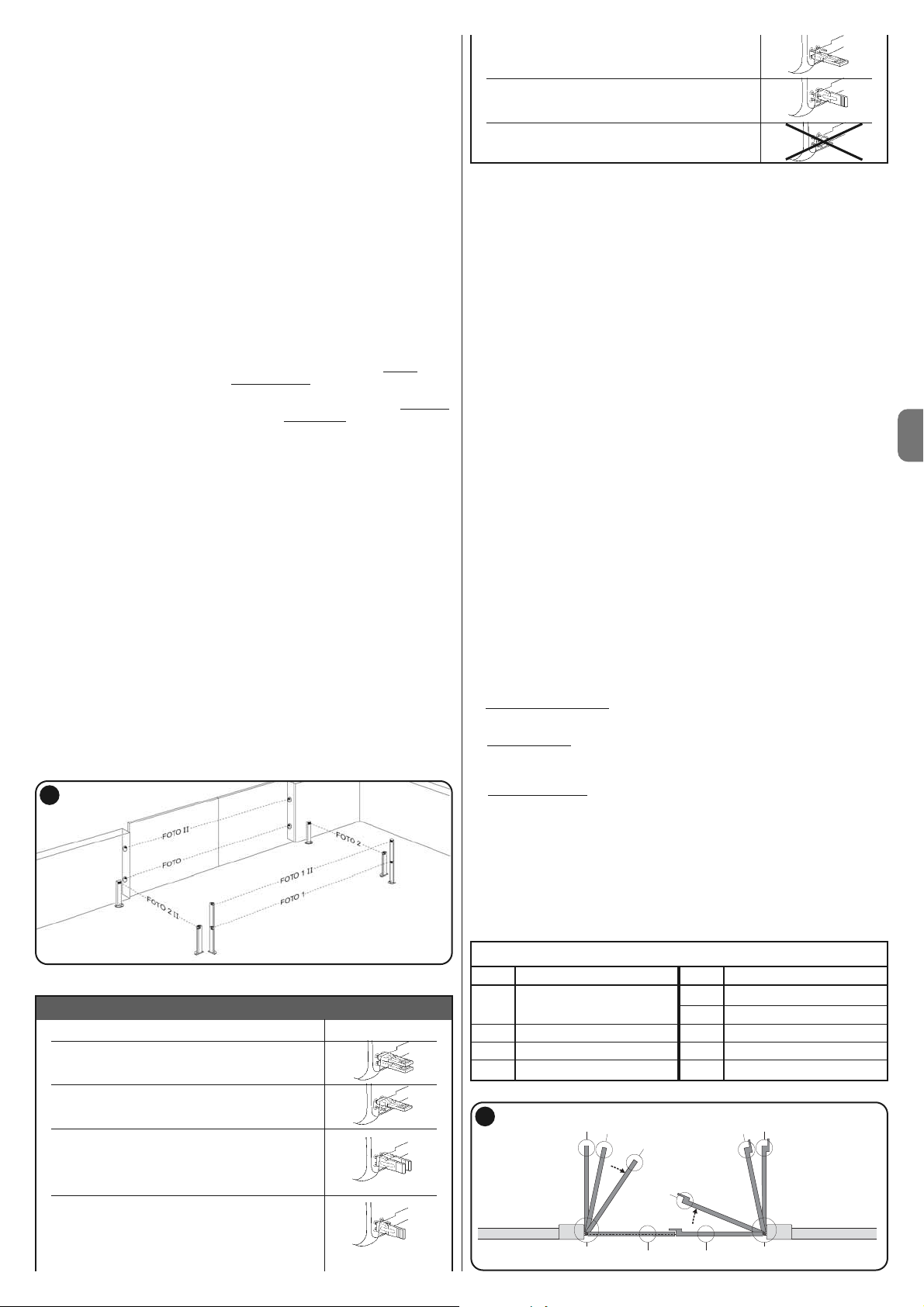

TABLE 2 - PHOTOCELL ADDRESSES
Photocell Jumpers
FOTO
External photocell h = 50 with trip on
closure (stops and inverts movement)
FOTO II
External photocell h = 100 with trip on closure
(stops and inverts movement)
FOTO 1
Internal photocell h = 50 with trip on closure
(stops and inverts movement) and opening
(stops and restarts when photocell is disengaged)
FOTO 1 II
Internal photocell h = 100 with trip on closure
(stops and inverts movement) and opening
(stops and restarts when photocell is disengaged)
FOTO 2
Internal photocell with trip on opening
(stops and inverts movement))
FOTO 2 II
Internal photocell with trip on opening
(stops and inverts movement)
FOTO 3
CONFIGURATION NOT ADMITTED
3.7.1 - Learning in automatic mode
01. Press and hold down “Set” and keys at the same time.
02. Release the keys when LED L1 begins to flash (motor selection: not per-
formed) or when any of the LEDs L1 ... L8 lights up (motor selection:
already performed).
TABLE 3
Led Gearmotor type Led Gearmotor type
L5 TO7024
L6 BM5024
L7 METROELITE
L8 WINGOELITE
L1 MB4024 - MB5024 -
HY7024 - HY7124
L2 ME3024
L3 TO4024 - XME2124
L4 TO5024
These are the most important phases of automation set-up for ensuring maximum system safety. The test can also be performed as a periodic check of
automation devices. Testing and commissioning of the automation must be
performed by skilled and qualified personnel, who are responsible for the tests
required to verify the solutions adopted according to the risks present, and for
ensuring observance of all legal provisions, standards and regulations, and in
particular all requirements of the standard EN 12445, which establishes the test
methods for checking automations for doors and gates. The additional devices
must undergo a specific test for functionality and correct interaction with
MC824H. Refer to the instruction manuals of the individual devices.
4.1 - Testing
The sequence of operations to be performed for testing and described below
refers to a typical system (fig. 2):
1 Ensure that everything stated in the “Installation warnings” chapter has
been observed.
2 Release the gearmotors for manual operation as described in the relevant
instruction manual. Pushing at the prescribed point for manual operation,
check that it is possible to open and close the leafs with a force lower than
390 N.
3 Lock the gearmotors (see relevant instruction manual).
4 Using the control devices (transmitter, key-operated selector switch or con-
trol pushbuttons, etc.), perform tests of opening, closing and stopping the
gate, and ensure that leaf movement corresponds to specifications. Test
several times to check for leaf movement and any defects in assembly or
adjustment and any possible points of friction.
5 Check operation of all system safety devices one at a time (photocells, sen-
sitive edges, etc.). Each time a device is activated the “BLUEBUS” LED on
the control unit must flash rapidly twice to confirm acknowledgement of the
event.
6 If hazardous situations generated by the moving leafs are protected by
means of impact force limitation, measure the force as specified in the stan-
TESTING AND COMMISSIONING
4
4 – English
EN
03. Press or keys within 10 seconds to go to the LED corresponding to
the type of gearmotor connected to the control unit (see Table 3);
04. Press and hold down
the “Set” key for at least 3 seconds to memorize the
selected gearmotor. After 3 sec. LED L1 starts flashing, then release the key;
05. Press and hold
keys “Set” and “” at the same time.
06. Release the keys when leds “L3” and “L4” start flashing quickly (after
approx. 3 seconds).
07. Ensure that the automation completes the following sequences of ma noeuvres:
a - Low speed closure of gearmotor M1 through to the mechanical stop
b - Low speed closure of gearmotor M2 through to the mechanical stop
c - low speed opening of gearmotor M2 and gearmotor M1 through to the
mechanical stop
d - High speed closure of gearmotors M1 and M2
Warnings:
– If the first manoeuvre (a) does not close the leaf controlled by motor M1 but
closes the one controlled by M2, press key “
” or “” to stop the learning
phase. At this point, invert the connections of motors M1 and M2 on the terminals on the control unit and then those of the respective encoders; after
this start the procedure from point 05;
– If the first two manoeuvres (a e b) are not “closing” but are “opening”, press
key “
” or “” to stop the learning phase. At this point, on the gearmotor
that completed the opening manoeuvre, invert the polarity of the two wires of
gearmotor M1 (terminals 7 and 9 for M1; terminals 10 and 12 for M2) and
then start the procedure from point 05;
08. At the end of the Closing manoeuvre of the 2 motors (d), leds “L3” and “L4”
turn off to indicate the that the procedure has been completed correctly.
Warnings:
– During the automatic learning procedure, if a photocell trips or a device con-
nected to the “stop” input is activated, the procedure is interrupted and led
L1 starts flashing. To resume the learning process, the procedure must be
started again from point 05;
– The automatic learning procedure can be repeated at any time, also after
installation; for example following modifications to the position of the
mechanical stops.
3.7.2 - Learning in manual mode
Caution! – From step 05 onwards:
– to move from led L1 to L8
, briefly press key or (the led flashes to indi-
cate the current position);
– to move the motor
in one or the other direction, press and hold key or .
01. Press and hold down
“Set” and keys at the same time;
02. Release the keys when LED L1 begins to flash (motor selection: not per-
formed) or when any of the LEDs L1 ... L8 lights up (motor selection:
already performed);
03. Press or keys within 10 seconds to go to the LED corresponding to
the type of gearmotor connected to the control unit (see Table 3);
04. Press and hold down
the “Set” key for at least 3 seconds to memorize the
se lected gearmotor. After 3 sec. LED L1 starts flashing, then release the key;
05. LED
L1 flashes: position 0 of M1
To bring motor 1 to position 0 (fig. B): press and hold down
the or
keys. On reaching the position, release the key to stop the manoeuvre. To
memorise the position, press and hold down
the “Set” key for at least 3
seconds and then release it (after 2 seconds LED L1 remains on and on
releasing the “Set” key LED L2 begins flashing).
• LED
L2 flashes: position 0 of M2
To bring motor 2 to position 0 (fig. B): press and hold down the or
keys. On reaching the position, release the key to stop the manoeuvre. To
memorise the position, press and hold down the “Set” key for at least 3
seconds and then release it (after 2 seconds LED L2 remains on and on
releasing the “Set” key LED L3 begins flashing).
• LED
L3 flashes: position SA of M2
To bring motor 2 to position SA (fig. B): press and hold down the or
keys. On reaching the position, release the key to stop the manoeuvre. To
memorise the position, press and hold down the “Set” key for at least 3
seconds and then release it (after 2 seconds LED L3 remains on and on
releasing the “Set” key LED L4 begins flashing).
• LED
L4 flashes: position A of M1
To bring motor 1 to position A (fig. B): press and hold down the or
keys. On reaching the position, release the key to stop the manoeuvre. To
memorise the position, press and hold down the “Set” key for at least 3
seconds and then release it (after 2 seconds LED L4 remains on and on
releasing the “Set” key LED L5 begins flashing).
• LED
L5 flashes: position A of M2
To bring motor 2 to position A (fig. B): press and hold down the or
keys. On reaching the position, release the key to stop the manoeuvre. To
memorise the position, press and hold down the “Set” key for at least 3
seconds and then release it (after 2 seconds LED L5 remains on and on
releasing the “Set” key LED L6 begins flashing).
• LED
L6 flashes: position SC of M1
To bring motor 1 to position SA (fig. B): press and hold down the or
keys. On reaching the position, release the key to stop the manoeuvre. To
memorise the position, press and hold down the “Set” key for at least 3
seconds and then release it (after 2 seconds LED L6 remains on and on
releasing the “Set” key LED L7 begins flashing).
• LED
L7 flashes: position 1 of M1
To bring motor 1 to position 1 (fig. B): press and hold down the or
keys. On reaching the position, release the key to stop the manoeuvre. To
memorise the position, press and hold down the “Set” key for at least 3
seconds and then release it (after 2 seconds LED L7 remains on and on
releasing the “Set” key LED L8 begins flashing).
• LED
L8 flashes: position 1 of M2
To bring motor 2 to position 1 (fig. B): press and hold down the or
keys. On reaching the position, release the key to stop the manoeuvre. To
memorise the position, press and hold down the “Set” key for at least 3
seconds and then release it to exit programming (after 2 seconds LED L8
remains on until the “Set” key is released).
Note – Manual programming in a system with a single gearmotor: proceed as described at the beginning of this paragraph from step 01. At step 05
proceed as follows:
- Program the positions related to led L1 (0 of M1) and L7 (1 of M1) as
follows: press and hold the “Set” key for at least 3 seconds and then release
(after 2 seconds the LED remains on, and on release of the “Set” key the next
LED begins flashing).
- Do not program
the positions related to led L3 (SA of M2) - L4 (A of
M1) - L6 (SC of M1): briefly press key or to move between positions.
3.7.3 - Learning in combined mode
Perform this procedure after completing the automatic learning cycle:
01. Press and hold
keys “Set” and “” at the same time.
02. Release the key when led L1 starts to flash (selection of motors: never
performed) or when any one of leds L1 to L8 lights up (selection of
motors: already performed);
03. Within 10 seconds, press key “” or “” to move the Led corresponding
to the type of gearmotor connected to the control unit (see Table 3);
04. Press and hold the key “Set” for at least 3 seconds, to memorise the
selected gearmotor. After the 3-second interval, led “L1” starts flashing; at
this point release the key;
05. Briefly press key “” or “” to move the flashing led (L1-L8) to the position
to be programmed and proceed for each position, as described in step 05
of the manual learning procedure (paragraph 3.7.2).
Repeat this operation for all other positions to be modified.
To complete the manual learning process, press key “” repeatedly to move
the led that flashing beyond position L8.
3.8 - Checking movement of gate leafs
At the end of the learning procedure, it is advisable to make the control unit perform a few opening and closing manoeuvres to ensure that the gate moves correctly and to check for installation or setting defects.
01. Press “Open”. Verify correct offset of the leafs on opening and ensure that
the opening manoeuvre comprises the acceleration phase, the constant
speed phase and the deceleration phase. At the end of the manoeuvre,
the leafs must stop a few centimetres from the opening mechanical stop.
02. Press the “Close” key and check that the closure manoeuvre includes the
acceleration, constant speed and deceleration phases. Check that the leaf
closure offset is correct. At the end of the manoeuvre, the leafs must be
perfectly closed on the mechanical closure stop.
03. Make sure that the flashing light flashes at intervals of 0.5 sec on, 0.5 sec
off during manoeuvres.
The control unit has 3 keys OPEN (), STOP (SET), CLOSE ( ) that can be
used both for controlling the unit during testing and for programming the available functions.
The programmable functions available are divided into 2 levels and their relative
operating status is displayed by means of the 8 LEDs (L1…L8) on the control
unit (LED lit
= function active; LED off = function not active).
Use the programming keys:
OPEN (): – key for controlling gate opening; – selection key during program-
ming.
STOP/SET: key for stopping a manoeuvre; if pressed for more than 5 seconds,
it enables entry to programming mode.
CLOSE (): – key for controlling gate closure; – selection key during program-
ming.

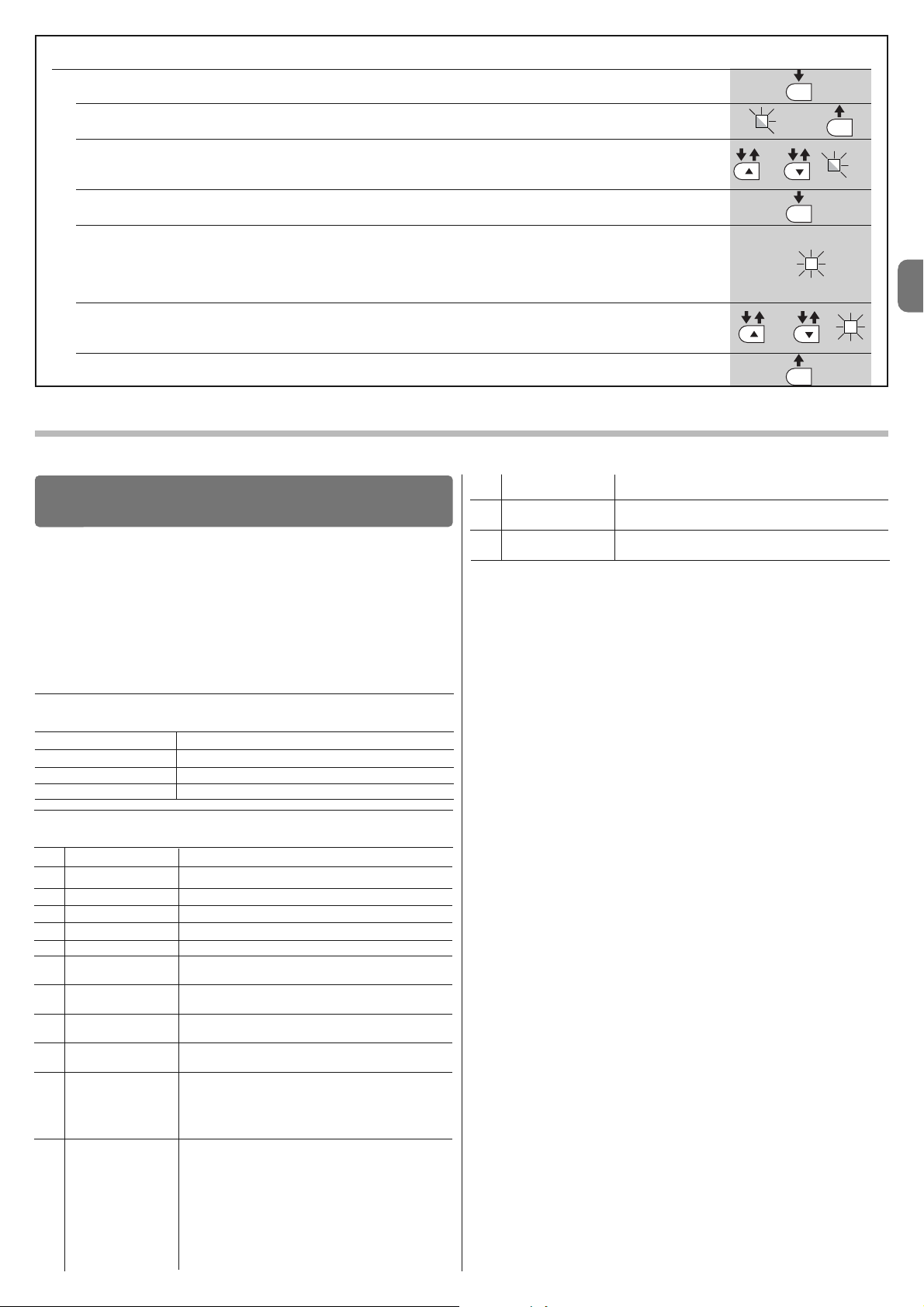

5.1 - Level one programming (ON-OFF functions)
All level 1 functions are set by default to “OFF” and may be modified at any
time. To check the functions see Table 5. For the programming procedure see
Table 6.
IMPORTANT – In the programming procedure, the maximum time interval that
can elapse between activation of one key and the next is 10 seconds. When
this time elapses, the procedure terminates automatically, memorising the
modifications made up until then.
PROGRAMMING
5
English – 5
EN
dard EN 12445. If gearmotor force control is used as auxiliary function with
the system for reduction of impact force, test and identify the setting that
obtains the best results.
4.2 - Commissioning
Commissioning can only be performed after positive results of all test
phases.
1 Prepare the automation technical documentation, which must contain the fol-
lowing documents: overall drawing of the automation, electrical wiring diagram, risk assessment and solutions adopted, manufacturer’s declaration of
conformity for all devices used and installer’s declaration of conformity.
2 Apporre sul cancello una targhetta contenente almeno i seguenti dati: tipo
di automazione, nome e indirizzo del costruttore (responsabile della “messa
in servizio”), numero di matricola, anno di costruzione e marchio “CE”.
3 Affix a dataplate on the door, specifying at least the following data: type of
automation, name and address of manufacturer (responsible for commissioning), serial number, year of construction and CE mark.
4 Compile the “Operation manual” for the automation and forward it to the
owner.
5 Compile the form “Maintenance schedule” containing all maintenance
instructions for all devices in the automation and forward it to the owner.
6 Before commissioning the automation, ensure that the owner is adequately
informed of all associated risks and hazards.
For all the above-mentioned documentation, Nice provides instruction man-
uals, guides and pre-filled forms through its technical support service. Also
see: www.nice-service.com
TABLE 5 - First level functions
LED Function Description
L1 Automatic closure
L2 Reclose after photo
L3 Always close
L4 Stand by (Bluebus)
L5 Electric lock/Courtesy light
L6 Pre-flash
L7 Close” becomes “Partial open 1”
L8 “Gate open light” or
“Maintenance light”
Function ACTIVE: after an opening movement, there is a pause (equal to the programmed time) after
which the control unit automatic initiates a closure movement. The factory setting for the Pause time is 30
sec.
F
unction NOT ACTIVE: function is “semiautomatic” type.
F
unction ACTIVE: if the photocells are activated during the opening or closing manoeuvre, the pause time
is reduced to 5 seconds regardless of the programmed pause time.
With “automatic closure” disabled, if the photocells are activated during closure the “automatic closure” is
activated with the programmed “pause time”.
F
unction ACTIVE: in the event of a power failure, even of short duration, when power is restored the control unit detects gate open and automatically starts a closure manoeuvre, preceded by 5 seconds of preflashing.
F
unction NOT ACTIVE: when power is restored the gate remains where it is.
F
unction ACTIVE: 1 minute after the end of the manoeuvre, the control unit turns off the “Bluebus” output
(connected devices) and all the LEDs apart from the Bluebus LED which will flash more slowly. When the
control unit receives a command normal operation is restored (with a short delay). This function has the
purpose of reducing consumption, an important aspect with battery or photovoltaic panel power supply.
F
unction ACTIVE: the “electric lock” output switches its operation to “courtesy light”.
F
unction NOT ACTIVE: the output operates as an electric lock.
F
unction ACTIVE: a 3 second pause can be added between the flashing light signal and the start of the
manoeuvre to provide advance warning of a hazard situation.
F
unction NOT ACTIVE: flashing light signal coincides with the start of the manoeuvre.
F
unction ACTIVE: the “Close” input of the control unit switches operation mode to “Partial Open 1”
F
unction ACTIVE: the “gate open light” output on the control unit switches to the “maintenance light”
function.
F
unction NOT ACTIVE: the output operates as “gate open light”.
TABLE 6 – Programming procedure (first level functions)
01. Press and hold down the “Set” key for approx. 3 seconds;
02. Release the key when LED “L1” starts flashing;
03. Press the “” or “” key to move the flashing LED to the LED representing the function to be modified;
04. Press “Set” to change the status of the function:
(short flash = OFF; long flash = ON);
05. Wait 10 seconds (maximum time) to exit the programming mode.
Note – During this procedure, points 03 and 04 need to be repeated when programming other functions to “ON” or “OFF” during the phase itself.
SET
SET
SET
L1
or
3 s
10 s
6 – English
5.2 - Level two programming (adjustable parameters)
All level 2 functions are set by default as highlighted in grey in Table 7, and may
be modified at any time as explained in Table 8.
The parameters can be set on a scale from 1 to 8. To check the value corresponding to each LED see Table 8. IMPORTANT – In the programming pro-
cedure, the maximum time interval that can elapse between activation of one
key and the next is 10 seconds. When this time elapses, the procedure terminates automatically, memorising the modifications made up until then.
TABLE 7 - Second level functions
Input LED Parameter LED Value Description
(level)
L1
L1
L2
L3
L4
L5
L6
L7
L8
5 seconds
15 seconds
30 seconds
45 seconds
60 seconds
80 seconds
120 seconds
180 seconds
Sets the pause time, namely the time
which lapses before automatic closure. This will only take effect if closing
is active.
Pause time
L2 L1
L2
L3
L4
L5
L6
L7
L8
Open – stop – close – stop
Open – stop – close – open
Open – close – open – close
Apartment block:
• In the opening
manoeuvre the “Step by Step” and “Open” commands
have no effect; the “Close” command causes the movement to be inverted,
i.e. the closure of the leaf.
• In the closure manoeuvre the “Step by Step” and “Open” commands cause the movement to be inverted, i.e. the leaf to open; the “Close” command
has no effect.
Apartment block 2:
• In the opening manoeuvre the “Step by Step” and “Open” commands
have no effect; the “Close” command causes the movement to be inverted,
i.e. the closure of the leaf. If the transmitted command persists for
more than 2 seconds, a “Stop” is performed.
• In the closure manoeuvre the “Step by Step” and “Open” commands
cause the movement to be inverted, i.e. the leaf to open; the “Close” command has no effect. If the transmitted command persists for more
than 2 seconds, a “Stop” is performed.
Step-by-step 2 (less than 2 sec. generates partial opening).
Hold-to-run:
the manoeuvre is performed only if the transmitted command persists; if
the command is interrupted the manoeuvre stops.
Opening in semi-automatic mode, closing in hold-to-run mode.
Sets the sequence of commands associated with the “Step-by-Step”,
“Open”, or “Close” inputs or the radio
control.
Note – When setting L4, L5, L7 and
L8, the behaviour of the “Open” and
“Close” commands is also modified.
Step by
step
function
L3
L1
L2
L3
L4
L5
L6
L7
L8
Very slow
Slow
Medium
Fast
Very fast
Extremely fast
Fast opening, Slow Closing
Extremely fast Opening, Medium Closing
Sets the motor speed during normal
travel.
Motor
speed
L6 L1
L2
L3
L4
L5
L6
L7
L8
Pedestrian 1 (opening of leaf M2 to 1/4 of total opening)
Pedestrian 1 (opening of leaf M2 to 1/2 of total opening)
Pedestrian 3 (opening of leaf M2 to 3/4 of total opening)
Pedestrian 4 (Complete opening of leaf 2)
Partial 1 (opening of two leafs to 1/4 of “minimum” opening)
Partial 2 (opening of two leafs to 1/2 of “minimum” opening)
Partial 3 (opening of two leafs to 3/4 of “minimum” opening)
Partial 4 (opening of two leafs to “minimum” opening)
Sets type of opening associated with
“Partial open 1” command.
In levels L5, L6, L7, L8; “minimum”
opening means the smaller opening
out of M1 and M2; for example, if M1
opens to 90° and M2 opens to 110°,
the minimum opening is 90°
Pedestrian
or partial
opening
L4 L1
L2
L3
L4
L5
L6
L7
L8
No discharge
Level 1 - Minimum discharge (about 100 ms)
Level 2 - ...
Level 3 - ...
Level 4 - ...
Level 5 - ...
Level 6 - ...
Level 7 - Maximum discharge (about 800 ms)
Sets duration of “short inversion” of
bo th motors after performing Close
ma noeuvre with the aim of reducing
the final residual thrust.
Motor
discharge
after
closing
L5 L1
L2
L3
L4
L5
L6
L7
L8
Level 1 - Minimum Force
Level 2 - ...
Level 3 - ...
Level 4 - ...
Level 5 - ...
Level 6 - ...
Level 7 - ...
Level 8 - Maximum Force
Adjusts the force of both motorsMotor
force
EN
English – 7

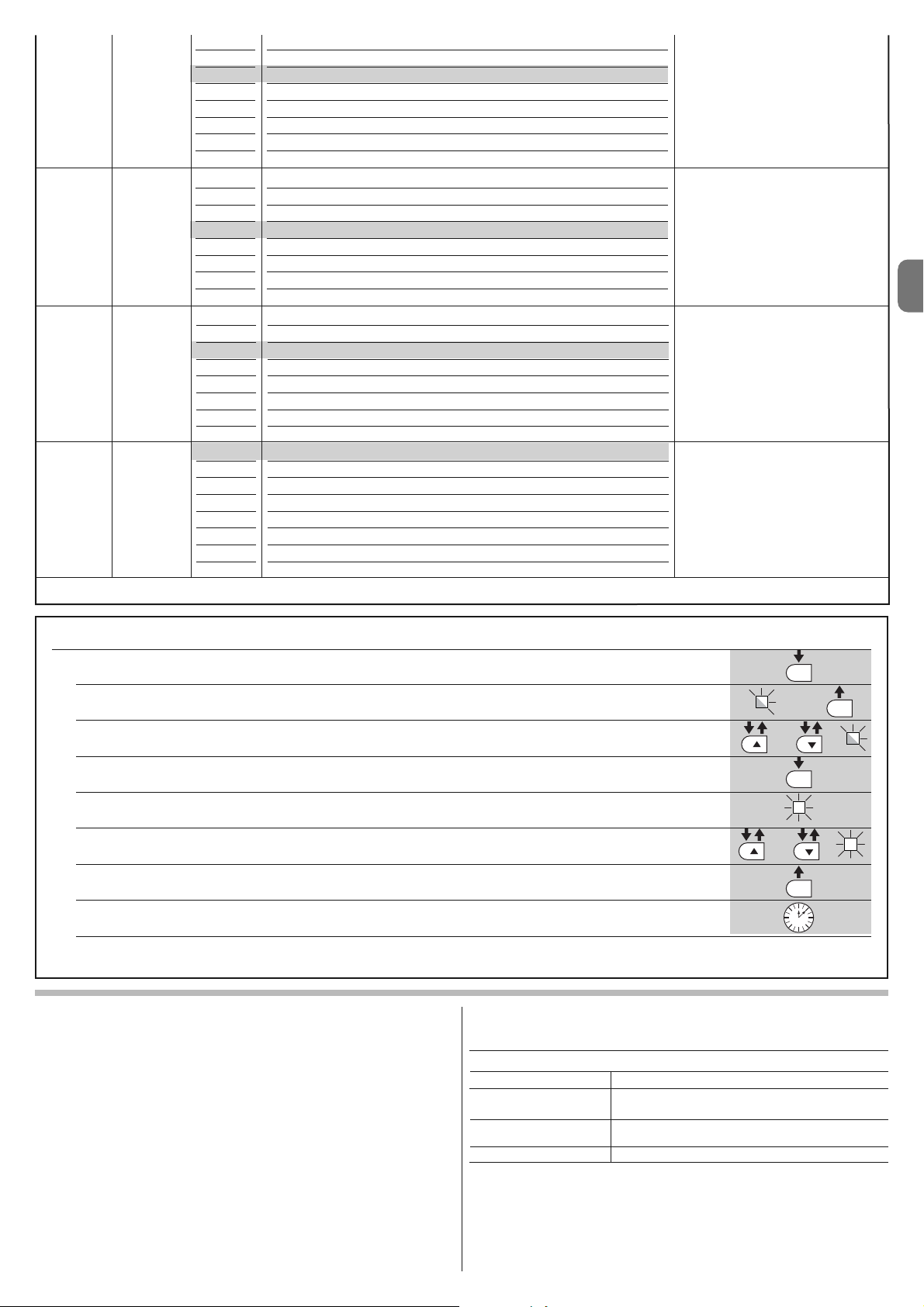

TABLE 8 – Programming procedure (second level functions)
01. Press and hold down the “Set” key for approx. 3 seconds.;
02. Release the key when LED “L1” starts flashing;
03. Press the “” or “” key to move the flashing LED to the LED representing the “input LED” of the parameter to be modified;
04. Press and hold the “Set” key through to completion of point 06;
05. Wait approx. 3 seconds, until the LED representing the current level of the parameter to be modified illuminates;
06. Press keys “” or “” to move the LED representing the value of the parameter;
07. Release the “Set” key;
08. Wait 10 seconds (maximum time) to exit the programming mode.
Note – During this procedure, points 03 to 07 need to be repeated when programming other parameters during the phase itself.
SET
SET
SET
SET
L1
or
or
3 s
10 s
Note – The factory settings are highlighted in grey.
L8 L1
L2
L3
L4
L5
L6
L7
L8
Manoeuvre 1 result (most recent)
Manoeuvre 2 result
Manoeuvre 3 result
Manoeuvre 4 result
Manoeuvre 5 result
Manoeuvre 6 result
Manoeuvre 7 result
Manoeuvre 8 result
The type of fault that has occurred in
the last 8 manoeuvres can be established
See TABLE 12 – Fault log.
List of
faults
L7 L1
L2
L3
L4
L5
L6
L7
L8
500
1000
1500
2500
5000
10000
15000
20000
Controls the number of manoeuvres:
when this number is exceeded, the
control unit signals an automation
maintenance request; see paragraph
5.3.2. – Maintenance warning.
Maintenance
warning
EN
5.3 - Special functions
5.3.1 - Function: “Move anyway”
This function allows the automation to be operated even when any of the safety devices does not work correctly or is out of use.
The automation can be controlled in the “hold-to-run” mode. Proceed as follows:
01. Send a command to operate the gate using a transmitter or a key selector,
etc. If everything operates correctly, the gate will move normally, otherwise
proceed as follows;
02. within 3 seconds, activate the control again and keep it activated;
03. after approximately 2 seconds, the gate will perform the required movement
in “hold-to-run” mode; i.e. the gate will continue to move only as long as
the control is activated.
If the safety devices do not operate, the flashing light flashes a few times to indicate the kind of problem (see chapter 6 - Table 10).
5.3.2 - Function: “Maintenance warning”
This function serves to indicate when the automation requires maintenance.
The maintenance warning signal is given by way of a lamp connected to the
S.C.A. (open gate light) output when this output is programmed as “Maintenance light”. The various warning lamp signals are shown in Table 9.
To program the limit value of the maintenance operations, see Table 8.
5.4 - Deleting the memory
To delete the control unit memory and restore all factory settings, proceed as
follows: press and hold keys “” and “” until leds L1 and L2 start flashing.
Table 9 - “Maintenance light”
Number of manoeuvres Signal
Light on for 2 seconds at the start of the opening
manoeuvre.
Light flashing for the entire duration of the manoeuvre.
Light flashing continuously.
Below 80% of the limit
Between 81% and
100% of the limit
Beyond 100% of the limit
Some devices are able to emit signals that serve to recognise their state of
operation or possible faults.
If a flashing light is connected to the FLASH output on the control unit, it will
flash at intervals of 1 second during a manoeuvre. If faults occur, the flashing
light will emit a sequence of two shorter flashes separated by a 1 second
pause. Table 10 shows the cause and solution for each type of signal.
The LEDs on the control unit also emit signals.
Table 11 shows the cause and solution for each type of signal.
It is possible to verify faults that have occurred during the last 8 manoeuvres.
See Table 12.
WHAT TO DO IF…
(troubleshooting guide)
6
7 short flashes
1 second pause
7 short flashes
Electric circuits fault Wait at least 30 seconds, then try sending a command and if necessary
turn off the power supply. If the condition persists, there may be a malfunction and the electronic board must be replaced.
8 short flashes
1 second pause
8 short flashes
A command is already present
that disables execution of other
commands
Check the type of command that is always present; for example, it could
be a command from a timer on the “open” input.
9 short flashes
1 second pause
9 short flashes
The automation has been blocked by
a “Block automation” command
Release the automation by giving the “Automation release” command.
10 short flashes
1 second pause
10 short flashes
“Obstacle detection” by encoder
function activated
During the movement, the motors have been blocked by higher friction;
identify the cause.
TABLE 10 - Flashing light signals (FLASH)
Flashes Problem Solution
1 short flash
1 second pause
1 short flash
Bluebus system error At the start of the manoeuvre, the devices connected to Bluebus do not
correspond to those recognized during the self-learning phase. One or
more devices may be disconnected or faulty; check and, if necessary,
replace them. In case of modifications repeat the device self-learning process (see paragraph 3.4).
2 short flashes
1 second pause
2 short flashes
Photocell activated One or more photocells do not enable movement or have caused a move-
ment inversion during travel; check to see if there are any obstructions.
3 short flashes
1 second pause
3 short flashes
Function activation
“Obstacle detection” by force limiter
During the movement, the motors encountered excessive resistance;
identify the cause and if necessary increase the level of force of the
motors.
4 short flashes
1 second pause
4 short flashes
STOP input activation At the start of the manoeuvre or during the movement, the STOP input
was activated; identify the cause.
5 short flashes
1 second pause
5 short flashes
Error on internal parameters in
control unit
Wait at least 30 seconds, then try giving a command and if necessary turn
off the power supply. If the condition persists, there may be a malfunction
and the electronic board must be replaced.
6 short flashes
1 second pause
6 short flashes
Maximum limit of consecutive manoeuvres or manoeuvres per hour exceeded.
Wait a few minutes until the manoeuvre limiting device falls to below the
maximum limit.
8 – English
EN
TABLE 11 - Signals given by LEDs on control unit (fig. 7)
LED Problem Solution
BLUEBUS
Always off
Always on
1 flash per second
2 quick flashes
Series of flashes separated by
one second pause
STOP
Always off
Always on
S.S.
Always off
Always on
OPEN
Always off
Always on
CLOSE
Always off
Always on
L1 - L2 Slow flashing
L3 - L4 Slow flashing
Fault
Serious fault
Everything normal
Input status variation
Various
Activation of the devices connected
to the STOP input
Everything normal
Everything normal
S.S. input activation
Everything normal
OPEN input activation
Everything normal
CLOSE input activation
Change in number of devices
connected to Bluebus or device
self-learning not performed
Change in self-learning of the motor
types or the positions of the mechanical stops
Check that the control unit is powered. Check that the fuses have not
blown: if they have, check the cause of the fault and replace with others
with the same value
A serious fault has occurred: try disconnecting electrical power from the
control unit. If the problem persists it will be necessary to replace the
electronic board
Control unit works correctly
Normal if one of the inputs (PP, STOP, OPEN, CLOSE) changes: photocells
activated or a command given via a transmitter
Refer to Table 10
Check the devices connected to the STOP input
STOP input active
S.S. input not active
Normal if the device connected to the S.S. input is active
OPEN input not active
Normal if the device connected to the OPEN input is active
CLOSE input not active
Normal if the device connected to the CLOSE input is active
The device self-learning process must be performed
(see paragraph 3.5)
Self-learning of the mechanical stop positions has not been performed
English – 9
EN
TABLE 12 - Fault log
01. Press and hold down the “Set” key for approx. 3 seconds;
02. Release the key when LED “L1” starts flashing;
03. Press keys “” or “” to move from the flashing LED to L8 LED (“input LED”) for the “Fault log” parameter;
04. Press and hold the “Set” key through to completion of point 06;
05. Wait approx. 3 seconds until the LEDs representing the levels corresponding to the manoeuvres with faults illuminate.
The LED L1 indicates the result of the most recent manoeuvre while L8 indicates the eighth-to-last manoeuvre.
If the LED is on this means that a fault has occurred; if the LED is off, everything is normal;
06. Press keys “” and “” to select the required manoeuvre: the corresponding LED performs a number of flashes equal
to those normally performed by the flashing light;
07. Release the “Set” key.
SET
SET
SET
SET
L1
or
and
3 s
3 s
L8
The following optional accessories are available for the control unit MC824H:
SMXI, OXI family receivers, Oview programmer, the Solemyo solar energy panel and the PS324 buffer battery.
7.1 - Connecting a radio receiver
The control unit has a connector for connecting radio receivers (optional accesso ries) belonging to the SMXI and OXI families. To connect a receiver, disconnect
power from the control unit and proceed as shown in fig. 8. Table 13 and Table
14 show the commands corresponding to the outputs on the control unit.
FURTHER DETAILS
7
Table 13
SMXI / SMXIS or OXI / OXIFM / OXIT / OXITFM in mode I or Mode II
“S.S.” (Step by Step) command
“Partial opening 1” command
“Open” command
“Close” command
Output no. 1
Output no. 2
Output no. 3
Output no. 4
1 Step by step
2 Partial opening 1
3 Open
4 Close
5 Stop
6 Apartment block
Step by Step
7 Step by Step
high priority
8 Partial open 2
9 Partial open 3
10 Open and block
automation
11 Close and block
automation
12 Block automation
13 Release
automation
14 Courtesy light
timer on
15 Courtesy light
on-off
Table 14
OXI / OXIFM /OXIT / OXITFM in extended mode II
No. Command Description
“S.S.” (Step by Step) command
“Partial opening 1” command
“Open” command
“Close” command
Stops manoeuvre
Apartment block control
Gives command even when automation is blocked
or commands are in progress
Partial open (Opening of leaf M2 to 1/2 of normal opening)
Partial open (Opening of two leafs to 1/2 of normal opening)
It causes an opening manoeuvre, after which the automa-
tion is blocked; the control unit accepts no further commands with the exception of “Step by step high priority”,
“Release” automation and (from Oview only) the commands “Release and close” and “Release and open”
It causes a closure manoeuvre, after which the automation
is blocked; the control unit accepts no further commands
with the exception of “Step by step high priority”, “Release”
automation and (from Oview only) the commands “Release
and close” and “Release and open”
It causes the manoeuvre to stop and the automation to
block; the control unit accepts no further commands with
the exception of “Step by step high priority”, “Release” au to mation and (from Oview only ) the commands “Release
and close” and “Release and open”.
It causes the automation to be released and normal operation to resume
The Courtesy light comes on with timed turning off
The Courtesy light turns on and off in step-by-step mode
7.2 - Connecting Oview programming unit
Connector BusT4 on the control unit enables connection of the programming
unit Oview which enables complete and rapid management of installation,
maintenance and troubleshooting of any malfunctions of the whole automation
system. To gain access to the connector, proceed as shown in fig. 9 and con-
nect the connector to its seat. The Oview can be connected simultaneously to
a number of control units (up to 5 without any particular precautions, up to 60
following the relevant warnings) and can remain connected to the control unit
during normal operation of the automation. In this case a specific “user” menu
enables commands to be sent directly to the control unit. It is also possible to
update the firmware. If an OXI family radio receiver is present in the control unit,
Oview enables access to the parameters of the transmitters memorised in this
receiver.
Further information is available in the instruction manual and the “Opera system
book” manual.
7.3 - Connecting the Solemyo solar energy system
To connect the solar energy system see fig. 10.
IMPORTANT! – When the automation is powered by the “Solemyo” sys-
tem, it MUST NOT BE POWERED at the same time from the electrical
mains.
For other information, refer to the relevant instruction manual.
7.4 - Connecting model PS324 buffer battery
To connect the buffer battery, see fig. 10. For other information, refer to the relevant instruction manual.
EN
10 – English
WARNINGS: • All technical characteristics stated refer to an ambient temperature of 20°C (±5°C). • Nice S.p.a reserves the right to modify the product at any time while maintaining the
same functionalities and intended use.
MC824H power supply 230 Vac (+10% -15%) 50/60 Hz
MC824H/V1 power supply 120 Vac (+10% -15%) 50/60 Hz
Nominal power absorbed from mains 200 W
Power absorbed by control unit battery
connector with “standby-All” operation below 100 mW
(including a receiver with SM type connector)
Flashing light output [*] 1 “LUCYB” type flashing light (12 V, 21 W lamp)
Electric lock output [*] 1 max. 12 Vac max. 15 VA electric lock
Gate open light output [*] one 24 V max. 4 W lamp (output voltage may vary between -30% and +50%, output may also control small relays)
BLUEBUS output
1 output with maximum load 15 Bluebus units (maximum 6 pairs of MOFB or MOFOB photocells + 2 pairs of MOFB or MOFOB
photocells assigned as Opening devices + max. 4 MOMB or MOTB control devices
STOP Input
For normally closed, normally open or 8.2 kΩ constant resistance contacts in self-learning mode (a change from the memorised
state prompts the “STOP” command)
PP Input for normally open contacts (closure of the contact prompts the Step by Step command)
OPEN Input for normally open contacts (closure of the contact prompts the OPEN command)
CLOSE Input for normally open contacts (closure of the contact prompts the CLOSE command)
Radio connector SM connector for SMXI, OXI and OXIFM family receivers
Radio AERIAL input 50 Ω for RG58 or similar type cable
Programmable functions 8 ON-OFF type functions and 8 adjustable functions
• Self-learning of devices connected to the BlueBus output
Functions in self-learning mode • Self-learning of type of device connected to “STOP” terminal (NO, NC or 8.2 kΩ resistance contact)
• Self-learning of leaf travel and automatic calculation of deceleration and partial opening points (vary according to installation)
Operating temperature from - 20 °C a + 50 °C
Use in particularly acid, saline or
NO
potentially explosive atmospheres
Protection rating IP 54 with enclosure intact
Dimensions (mm) 310 x 232 x H 122
Weight (kg) 4,1
[*] The Flashing Light, Electric Lock and Gate Open Warning light outputs can be programmed with other functions (see “TABLE 5 - 1st level functions”; or via Oview programmer, see
chapter 7.2). The electrical characteristics of the output vary according to programming:
flashing light: 12Vdc, 21 Wmax lamp
electric lock: 12Vac 15 VAmax
other outputs (all types): 1 lamp or relay 24Vdc (-30 and +50%), 4 Wmax
TECHNICAL CHARACTERISTICS OF THE PRODUCT
PRODUCT MAINTENANCE
8
Regular maintenance is needed to keep the level of safety constant and to
ensure the maximum durability of the entire automation.
Maintenance must be performed in strict accordance with the safety provisions
set out in this manual and with the requirements of applicable laws and standards.
Important – During maintenance and cleaning the control unit must be disconnected from the electrical power supply.
For devices other than the MC824H follow the instructions given in the relevant
maintenance programmes.
For the MC824H scheduled maintenance must be performed no more than 6
months or 20,000 manoeuvres after previous maintenance.
To perform maintenance, proceed as follows:
01. Disconnect all electric power sources, including any buffer batteries;
02. Check all materials making up the control unit for wear, with particular
attention to erosion or oxidation of parts; replace parts that are not in optimal condition;
03. Reconnect the power supply and perform the checks described in chapter
4.1 - Testing.
PRODUCT DISPOSAL
This product is an integral part of the automation system it controls
and must be disposed of along with it.
As in the case of installation, likewise at the end of product lifetime the disassembly and scrapping operations must be performed by qualified personnel.
This product is made of various types of material, some of which can be recycled
while others must be scrapped. Seek information on the recycling and disposal
methods envisaged by the local regulations in your area for this product category.
Important! – Some parts of the product may contain polluting or hazardous
substances which, if released to the environment, may cause serious damage
to the environment or to human health.
As indicated by the symbol alongside, disposal of this product
with domestic waste is strictly prohibited. Separate the waste into
categories for disposal, according to the methods established by
current legislation in your area, or return the product to the retailer
when purchasing a new version.
Important! – Local legislation may impose heavy fines in the
event of illegal disposal of this product.
Disposal of buffer battery (if present)
Important! – Even if discharged, the batteries may contain pollutant sub-
stances and therefore must NEVER be disposed of in normal waste collection
points.
Dispose of according to separate waste collection methods as envisaged by
current local standards.
ITALIANO
Sommario
AVVERTENZE E PRECAUZIONI GENERALI . . . . . . . . . . . . . . . . . . . . . . 1
Avvertenze per la sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Avvertenze per l’installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Avvertenze per l’uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
1 - DESCRIZIONE DEL PRODOTTO E DESTINAZIONE D’USO . . . . . . . 1
2 - INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2.1 - Verifiche preliminari all’installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2.2 - Limiti d’impiego del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.3 - Impianto tipico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.4 - Installazione della centrale di comando . . . . . . . . . . . . . . . . . . . . . . . . . 2
3 - COLLEGAMENTI ELETTRICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3.1 - Descrizione dei collegamenti elettrici . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3.2 - Collegamenti elettrici della centrale MC824H . . . . . . . . . . . . . . . . . . . . 2
3.3 - Collegamento di altri dispositivi a MC824H . . . . . . . . . . . . . . . . . . . . . . 3
3.4 - Indirizzamento dei dispositivi collegati a MC824H . . . . . . . . . . . . . . . . . 3
3.5 - Prima accensione e verifica dei collegamenti . . . . . . . . . . . . . . . . . . . . 3
3.6 - Apprendimento dei dispositivi collegati a MC824H . . . . . . . . . . . . . . . . 3
3.7 - Selezione della tipologia del motoriduttore collegato a MC824H
e apprendimento delle posizioni degli arresti meccanici . . . . . . . . . . . . 3
3.7.1 - Apprendimento in modo automatico . . . . . . . . . . . . . . . . . . . . . 4
3.7.2 - Apprendimento in modo manuale . . . . . . . . . . . . . . . . . . . . . . . 4
3.7.3 - Apprendimento in modo misto . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.8 - Verifica del movimento delle ante del cancello . . . . . . . . . . . . . . . . . . . 4
4 - COLLAUDO E MESSA IN SERVIZIO . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4.1 - Collaudo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4.2 - Messa in servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5 - PROGRAMMAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5.1 - Programmazione primo livello (ON-OFF) . . . . . . . . . . . . . . . . . . . . . . . . 5
5.2 - Programmazione secondo livello (parametri regolabili) . . . . . . . . . . . . . 6
5.3 - Funzioni speciali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5.4 - Cancellazione della memoria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6 - COSA FARE SE... (guida alla risoluzione dei problemi) . . . . . . . . . . 8
7 - APPROFONDIMENTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7.1 - Collegamento di un ricevitore radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7.2 - Collegamento del programmatore Oview . . . . . . . . . . . . . . . . . . . . . . . 9
7.3 - Collegamento del sistema ad energia solare Solemyo . . . . . . . . . . . . . 9
7.4 - Collegamento della batteria tampone mod. PS324 . . . . . . . . . . . . . . . . 9
8 - MANUTENZIONE DEL PRODOTTO . . . . . . . . . . . . . . . . . . . . . . . . . 10
SMALTIMENTO DEL PRODOTTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
CARATTERISTICHE TECNICHE DEL PRODOTTO . . . . . . . . . . . . . . . . 10
DICHIARAZIONE CE DI CONFORMITÀ . . . . . . . . . . . . . . . . . . . . . . . . . . . I
Istruzioni ed avvertenze destinate all’utilizzatore . . . . . . . . . . . . . . . . . VI
Immagini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . XII
Italiano – 1
IT
MC824H è una centrale elettronica per l’automatizzazione di cancelli ad ante
battenti. AT TENZIONE! – Qualsiasi altro uso diverso da quello descritto
e in condizioni am bientali diverse da quelle riportate in questo manuale è da considerarsi improprio e vietato!
La centrale di comando è particolarmente predisposta per essere collegata a
dispositivi appartenenti al Sistema Opera, al sistema Bluebus e al sistema di alimentazione ad energia solare Solemyo. Se alimentata da rete, può ospitare una
batteria tampone (mod. PS324, accessorio opzionale) che nel caso di mancanza dell’energia elettrica (black-out elettrico) garantisce all’automatismo di eseguire, nelle ore successive, alcune manovre. Altri accessori disponibili sono i
ricevitori predisposti con innesto “SM” (SMXI, OXI, ecc.).
DESCRIZIONE DEL PRODOTTO
E DESTINAZIONE D’USO
1
AVVERTENZE E PRECAUZIONI GENERALI
Avvertenze per la sicurezza
• ATTENZIONE! – Il presente manuale contiene importanti istruzioni e
avvertenze per la sicurezza delle persone. Un’installazione errata può
causare gravi ferite. Prima di iniziare il lavoro è necessario leggere attentamente tutte le parti del manuale. In caso di dubbi, sospendere l’installazione
e richiedere chiarimenti al Servizio Assistenza Nice.
• ATTENZIONE! – Istruzioni importanti: conservare questo manuale per
eventuali interventi futuri di manutenzione e di smaltimento del prodotto.
• ATTENZIONE! – Secondo la più recente legislazione europea, la realizzazione di una porta o di un cancello automatico deve rispettare le norme previste dalla Direttiva 2006/42/CE (ex 98/37/CE) (Direttiva Macchine) e in particolare, le norme EN 12445; EN 12453; EN 12635 e EN
13241-1, che consentono di dichiarare la conformità dell’automazione.
In considerazione di ciò, tutte le operazioni di installazione, di collegamento, di col laudo e di manutenzione del prodotto devono es sere
effettuate es clusivamente da un tecnico qualificato e competente!
Avvertenze per l’installazione
• Prima di iniziare l’installazione verificare se il presente prodotto è adatto al tipo
di utilizzo desiderato (vedere i “Limiti d’impiego” paragrafo 2.2 e le “Caratteristiche tecniche del prodotto”). Se non è adatto, NON procedere all’istallazione.
• Il contenuto del presente manuale è riferito ad un impianto tipico come quello
descritto in fig. 2a.
• Tutte le operazioni di installazione e di manutenzione devono avveni-
re con l’automazione scollegata dall’alimentazione elettrica. Se il
dispositivo di sconnessione dell’alimentazione non è visibile dal luogo dove è
posizionato l’automatismo, prima di iniziare il lavoro è necessario attaccare
sul di spositivo di sconnessione un cartello con la scritta “ATTENZIONE!
MANUTENZIONE IN CORSO”.
• Prevedere nella rete di alimentazione dell’impianto un dispositivo di disconnessione con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni dettate dalla categoria di sovratensione III.
• La centrale deve essere collegata ad una linea di alimentazione elettrica dotata di messa a terra di sicurezza.
• Durante l’installazione maneggiare con cura il prodotto evitando schiacciamenti, urti, cadute o contatto con liquidi di qualsiasi natura. Non mettere il
pro dotto vicino a fonti di calore, né esporlo a fiamme libere. Tutte queste
azioni possono danneggiarlo ed essere causa di malfunzionamenti o situazioni di pericolo. Se questo accade, sospendere immediatamente l’installazione
e rivolgersi al Servizio Assistenza Nice.
• Non eseguire modifiche su nessuna parte del prodotto. Operazioni non permesse possono causare solo malfunzionamenti. Il costruttore declina ogni
responsabilità per danni derivanti da modifiche arbitrarie al prodotto.
• Il materiale dell’imballo del prodotto deve essere smaltito nel pieno rispetto
della normativa locale.
Avvertenze per l’uso
• Il prodotto non è destinato ad essere usato da persone (bambini compresi) le
cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza
di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare,
attraverso l’intermediazione di una persona responsabile della loro sicurezza,
di una sorveglianza o di istruzioni riguardanti l’uso del prodotto.
• I bambini che si trovano in prossimità dell’automazione, devono essere sorvegliati per verificare che non giochino con quest’ultima.
• Non permettere ai bambini di giocare con i dispositivi di comando fissi. Tenere i dispositivi di comando portatili (remoti) fuori dalla portata dei bambini.
2.1 - Verifiche preliminari all’installazione
Prima di procedere all’installazione, è necessario verificare l’integrità dei componenti del prodotto, l’adeguatezza del modello scelto e l’idoneità dell’ambiente destinato all’installazione:
• Verificare che tutto il materiale da utilizzare sia in ottimo stato e adatto all’uso
previsto.
• Verificare che tutte le condizioni di utilizzo rientrino nei limiti d’impiego del prodotto (paragrafo 2.2) e nei limiti dei valori riportati nelle “Caratteristiche tecni-
INSTALLAZIONE
2
COLLEGAMENTI ELETTRICI
3
Il collegamento elettrico dei vari dispositivi (fotocellule, tastiere digitali, lettori di
tessere a transponder, ecc.) presenti nell'automazione con la centrale di co mando, deve essere effettuato tramite il sistema “Bluebus” di Nice.
3.1 - Descrizione dei collegamenti elettrici (fig. 6)
ANTENNA ingresso per l’antenna di un ricevitore radio
FLASH uscita per 1 lampeggiante con lampada da 12 V (massimo 21 W). [*]
ELS uscita per elettroserratura da 12 Vac (massimo 15 VA). [*]
S.C.A. “Spia Cancello Aperto”: uscita per 1 lampada di segnalazione da
24 V e massimo 4 W. [*]
BLUEBUS ingresso per dispositivi compatibili (MOFB, MOFOB, MOB e
MOTB; collegamento dei dispositivi in parallelo tramite 2 conduttori
nel quale transita sia l’alimentazione elettrica sia i segnali di
comunicazione; nessuna polarità da rispettare. Il collegamento
elettrico da utilizzare è di tipo parallelo e non necessita di rispetta-
re alcuna polarità. Durante la fase di apprendimento, ogni dispositivo
collegato alla centrale verrà riconosciuto singolarmente da questa,
grazie ad un codice univoco. Ogni volta che verrà aggiunto o
eliminato un dispositivo, sarà necessario eseguire l'apprendimento
di questo da parte della centrale (vedere paragrafo 3.6).
STOP ingresso per dispositivi che con il loro intervento provocano
l’arresto immediato della manovra in atto, seguito da una breve
inversione; possibilità di collegare contatti di tipo NA, NC oppure
dispositivi con uscita a resistenza costante 8,2 kΩ (bordi sensibili).
Ogni dispositivo collegato a questo ingresso, viene riconosciuto
singolarmente dalla centrale durante la fase di apprendimento
(paragrafo 3.6); in questa fase, se la centrale rileva una qualsiasi
variazione rispetto allo stato appreso, provoca uno STOP.
È possibile collegare a questo ingresso uno o più dispositivi anche
diversi tra loro:
– collegare in parallelo più dispositivi NA, senza limiti di quantità;
– collegare in serie più dispositivi NC, senza limiti di quantità;
Collegamento Tipo di cavo Lunghezza massima consentita
A: Cavo ALIMENTAZIONE CENTRALE DI COMANDO 1 cavo 3 x 1,5 mm
2
30 m (nota 1)
B: Cavo LAMPEGGIANTE con antenna 1 cavo 2 x 0,5 mm
2
20 m
1 cavo schermato tipo RG58 20 m (consigliato minore di 5 m)
C: Cavo DISPOSITIVI BLUEBUS 1 cavo 2 x 0,5 mm
2
20 m (nota 2)
D: Cavo SELETTORE A CHIAVE 2 cavi 2 x 0,5 mm2 (nota 3) 50 m
E: Cavo ALIMENTAZIONE MOTORIDUTTORE 1 cavo 3 x 1,5 mm2 (nota 4) 10 m
F: Cavo COLLEGAMENTO ENCODER 1 cavo 2 x 1 mm2 (nota 4) 10 m
G: Cavo COLLEGAMENTO ELETTROSERRATURA 1 cavo 2 x 1 mm
2
10 m
Nota 1 – Se il cavo di alimentazione supera i 30 m di lunghezza, occorre utilizzare un cavo con sezione maggiore (3 x 2,5 mm
2
) ed è necessario installare una
messa a terra di sicurezza in prossimità dell’automazione.
Nota 2 – Se il cavo Bluebus supera i 20 m di lunghezza, fino ad un massimo di 40 m, occorre utilizzare un cavo con sezione maggiore (2 x 1 mm2).
Nota 3 – Questi 2 cavi possono essere sostituiti da 1 unico cavo da 4 x 0,5 mm2.
Nota 4 – Questi cavi possono essere sostituiti con 1 unico cavo da 5 x 1,5 mm2.
ATTENZIONE! – I cavi utilizzati devono essere adatti al tipo di ambiente in cui avviene l’installazione.
TABELLA 1 - Caratteristiche tecniche dei cavi elettrici (fig. 2b)
– collegare in parallelo 2 dispositivi con uscita a resistenza costante
8,2 kΩ. Se sono più di 2 i dispositivi è necessario collegarli a
cascata con 1 sola resistenza di terminazione da 8,2 kΩ;
– collegare in parallelo 2 dispositivi NA e NC, mettendo in serie al
contatto NC una resistenza da 8,2 kΩ (questo rende possibile
anche la combinazione tra 3 dispositivi NA - NC e 8,2 kΩ)
P. P. ingresso per dispositivi di comando che intervenendo, provocano la
manovra con modalità Passo Passo; possibilità di collegare contatti
di tipo NA
OPEN ingresso per dispositivi di comando che intervenendo, provocano
solo la manovra di apertura; possibilità di collegare contatti di tipo NA
CLOSE ingresso per dispositivi di comando che intervenendo, provocano
solo la manovra di Chiusura possibilità di collegare contatti di tipo NA
ENC1 ingresso encoder - motoriduttore 1 (morsetto 1, 2); nessuna
polarità da rispettare
ENC2 ingresso encoder - motoriduttore 2 (morsetto 4, 5); nessuna
polarità da rispettare
M1 uscita per motoriduttore 1 (morsetto 7, 8, 9)
M2 uscita per motoriduttore 2 (morsetto 10, 11, 12).
[*] Le uscite FLASH, ELS e S.C.A. possono essere programmate con altre funzioni (vedere “TABELLA 5 - Funzioni 1° livello”; oppure tramite programmatore
Oview, vedere capitolo 7.2).
3.2 - Collegamenti elettrici della centrale MC824H
Dopo aver fissato il box della centrale e predisposto i fori per il passaggio dei
cavi eletrtrici (cap. 2.4 e fig. 3), effettuare i collegamenti elettrici:
ATTENZIONE!
– Tutti i collegamenti elettrici devono essere eseguiti in assenza di alimentazione elettrica di rete e con la batteria tampone scollegata, se
presente nell’automazione.
– Le operazioni di collegamento devono es sere eseguite esclusivamente da personale qualificato.
– Sulla linea elettrica di alimentazione, è necessario prevedere un dispositivo che
assicuri la disconnessione completa dell’automazione dalla rete. Il dispositivo di
disconnessione deve avere i contatti con distanza di apertura tale da consentire
la disconnessione completa, nelle condizioni sancite dalla categoria di sovraten-
2 – Italiano
IT
che del prodotto”.
• Verificare che l’ambiente scelto per l’installazione sia compatibile con l’ingombro totale del prodotto (vedere fig. 1).
• Verificare che la superficie scelta per l’installazione del prodotto sia solida e
possa garantire un fissaggio stabile.
• Verificare che la zona di fissaggio non sia soggetta ad allagamenti; eventualmente prevedere il montaggio del prodotto adeguatamente sollevato da terra.
• Verificare che lo spazio intorno al prodotto consenta un accesso facile e sicuro.
• Verificare che tutti i cavi elettrici da utilizzare siano del tipo elencato nella
Tabella 1.
• Verificare che nell’automazione siano presenti gli arresti meccanici sia in chiusura sia in apertura.
2.2 - Limiti d’impiego del prodotto
Il prodotto può essere utilizzato esclusivamente con i motoriduttori METRO (mod.
ME3024), MOBY (mod. MB4024-MB5024), HYPPO (mod. HY7024-HY7124),
TOONA (mod. TO4024-TO5024-TO7024), X-metro (mod. XME2124), Big-Metro
(BM5024), Metroelite, Wingoelite e nel rispetto dei corrispondenti limiti d'impiego.
2.3 - Impianto tipico
La fig. 2a mostra un esempio di impianto di automatizzazione, realizzato con
componenti Nice:
a - Centrale di comando
b - Motoriduttore
c - Segnalatore lampeggiante
d - Fotocellula
e - Tastiera digitale - Lettore a transponder - Selettore a chiave
f - Colonna per fotocellula
g - Arresti meccanici in apertura
h - Arresto meccanico in chiusura
i - Elettroserratura
Questi componenti sono posizionati se condo uno schema tipico e usuale.
Facendo riferimento alla fig. 2a, stabilire la posizione approssimativa in cui verrà installato ciascun componente previsto nell’impianto. Importante – Prima di
eseguire l’installazione, preparare i cavi elettrici necessari al vostro impianto,
facendo riferimento alla fig. 2b e alla “Tabella 1 - Caratteristiche tecniche
dei cavi elettrici”. Attenzione – Durante la posa in opera dei tubi per il pas-
saggio dei cavi elettrici e l'entrata dei cavi nel contenitore della centrale, considerare che a causa di possibili depositi d’acqua presenti nei pozzetti di derivazione, i tubi di collegamento possono creare fenomeni di condensa all'interno
della centrale che possono danneggiare i circuiti elettronici.
2.4 - Installazione della centrale di comando
Per eseguire il fissaggio della centrale di comando, procedere come mostrato
nella fig. 3:
01. Aprire il box della centrale svitando le apposite viti (fig. 3-A);
02. Predisporre i fori per il passaggio dei cavi elettrici (fig. 3-B);
03. Fissare il box (fig. 3-C);
04. A questo punto è possibile effettuare i collegamenti elettrici: vedere cap. 3.
Attenzione! – Per predisporre l’ingresso dei tubi per i cavi elettrici, occorre
forare il lato inferiore del box della centrale. Nota – Se necessario, è possibile
utilizzare l’entrata cavi laterale, ma solo con l’uso di idonei raccordi per tubi.
Per eseguire l’installazione degli altri dispositivi presenti nell’automazione, fare
riferimento ai rispettivi manuali d’istruzioni.
sione III, conformemente alle regole di installazione. In caso di necessità, questo
dispositivo garantisce una veloce e sicura sconnessione dell’alimentazione; pertanto deve essere posizionato in vista dell’automazione. Se invece è collocato in
posizione non visibile, deve avere un sistema che blocca un’eventuale riconnessione accidentale o non autorizzata dell’alimentazione, al fine di scongiurare
qualsiasi pericolo. Il dispositivo di sconnessione non è fornito con il prodotto.
01. Collegare prima il cavo di alimentazione elettrica (fig. 4) e bloccarlo con il
pressa-cavo;
02. Ora collegare i cavi elettrici dei motori M1 e M2, rispettando i simboli sul-
l’etichetta (fig. 5):
a) collegare al morsetto M1
il motore che aziona l’anta inferiore (la seconda
che inizia la manovra di apertura) e poi, il rispettivo encoder ai morsetti 1-2;
b) collegare al morsetto M2 il motore che aziona l’anta superiore (la prima
che inizia la manovra di apertura) e poi, il rispettivo encoder ai morsetti 4-5
IMPORTANTE! – Se nell’impianto è presente un solo motoriduttore,
collegarlo al morsetto M2 lasciando libero il morsetto M1;
03. Ora, collegare i cavi elettrici dei vari dispositivi presenti facendo riferimento
alla fig. 6 e vedere paragrafo 3.3. Nota – Per facilitare i collegamenti dei cavi,
è possibile estrarre i morsetti dalle proprie sedi.
3.3 - Collegamento di altri dispositivi a MC824H
Se si necessita di alimentare ulteriori dispositivi previsti nell’impianto, ad esempio
un lettore di tessere a transponder oppure la luce d’illuminazione per il selettore
a chiave, è possibile collegare questi dispositivi alla centrale di comando sui
morsetti “P.P. (positivo)” e “STOP (negativo)” (fig. 6). La tensione di alimentazione è 24 Vcc (-30% ÷ +50%) con corrente massima disponibile di 200 mA.
Nota – La tensione disponibile nei morsetti “P.P.” e “STOP”, rimane presente
anche quando viene attivata la funzione “Stand By” sulla scheda.
3.4 - Indirizzamento dei dispositivi collegati a MC824H
Per permettere alla centrale di riconoscere i dispositivi collegati al sistema Bluebus, è necessario eseguire l’indirizzamento di quest’ultimi. Questa operazione
deve essere eseguita posizionando correttamente il ponticello elettrico presente in ogni dispositivo, vedere il manuale istruzioni di ogni singolo dispositivo:
vedere fig. A e Tabella 2.
Alla fine della procedura d’installazione oppure in seguito alla rimozione di fotocellule o di altri dispositivi, è necessario eseguire la procedura di apprendimento di quest’ultimi; vedere il paragrafo 3.6.
3.5 - Prima accensione e verifica dei collegamenti
Dopo aver dato alimentazione elettrica alla centrale di comando, eseguire le
seguenti verifiche:
• trascorsi alcuni secondi, verificare che il Led “Bluebus” (fig. 7) lampeggi rego-
larmente con frequenza di 1 lampeggio al secondo;
• verificare che i Led delle fotocellule (fig. 7), sia TX sia RX, emettano lampeggi.
Il tipo di lampeggio emesso, in questa fase, non è significativo;
• verificare che il lampeggiante collegato all’uscita FLASH sia spento.
Se tutto questo non avviene, è necessario togliere l’alimentazione elettrica alla
centrale e controllare i vari collegamenti elettrici precedentemente effettuati.
3.6 - Apprendimento dei dispositivi collegati a MC824H
Dopo aver effettuato la prima accensione, è necessario far riconoscere alla
centrale i dispositivi collegati agli ingressi “Bluebus” e “Stop”.
ATTENZIONE! – La fase di apprendimento deve essere eseguita anche
se alla centrale non è collegato alcun dispositivo.
La centrale, è in grado di riconoscere singolarmente i vari dispositivi collegati
grazie alla procedura di apprendimento e di rilevare le possibili anomalie presenti. Per questo, è necessario eseguire l’apprendimento dei dispositivi ogni
volta che uno di questi viene aggiunto oppure viene rimosso.
I Led “L1” e “L2” presenti sulla centrale (fig. 7), emettono dei lampeggi lenti per
indicare che è necessario eseguire l’apprendimento:
01. Premere e tenere premuti contemporaneamente i tasti “” e “Set” (fig. 7).
02. Rilasciare i tasti quando i led “L1” e “L2” iniziano a lampeggiare veloce-
mente (dopo circa 3 secondi).
03. Attendere alcuni secondi che la centrale completi la fase di apprendimento
dei dispositivi.
04. Al termine di questa fase il Led “Stop” deve essere acceso e i Led “L1” e “L2”
si devono spegnere (potrebbero iniziare a lampeggiare i Led “L3” e “L4”).
3.7 - Selezione della tipologia del motoriduttore collegato a
MC824H e apprendimento delle posizioni degli arresti meccanici
Dopo l’apprendimento dei dispositivi (paragrafo 3.6), è necessario eseguire la selezione della tipologia dei motori (vedere Tabella 3) collegati e l’apprendimento delle
posizioni degli arresti meccanici (massima apertura e massima chiusura). Questa
procedura può essere eseguita in tre mo dalità: automatico, manuale e misto.
Nel modo automatico
, la centrale esegue l’apprendimento degli arresti meccanici e calcola gli sfasamenti più opportuni delle ante (SA e SC, fig. B).
Nel modo manuale, le otto posizioni (fig. B) sono programmate una ad una,
spostando le ante nei punti desiderati. La posizione da programmare è individuabile grazie al lampeggio di uno degli 8 led (L1...L8), vedere Tabella 4.
Nel modo misto, è possibile eseguire la procedura automatica e poi, con la procedura manuale, modificare una o più posizioni ad eccezione delle posizioni “0”
e “1” (fig. B) che coincidono con le posizioni degli arresti meccanici.
Italiano – 3
IT
A
TABELLA 4
Posizione Led Descrizione
Posizione 0
(motore 1)
Posizione 0
(motore 2)
Posizione SA
(motore 2)
Posizione A
(motore 1)
Posizione A
(motore 2)
Posizione SC
(motore 1)
Posizione 1
(motore 1)
Posizione 1
(motore 2)
Posizione di massima chiusura: quando l’anta 1 batte sull’arresto meccanico di chiusura
Posizione di massima chiusura: quando l’anta 2 batte sull’arresto meccanico di chiusura
Sfasamento in apertura: quando l’anta 2 supera questa posizione, inizia l’apertura dell’anta 1
Posizione di apertura desiderata: posizione in cui l’anta collegata al motore 1 deve fermarsi al termine di una ma novra di
apertura. Non è necessario che questa posizione coincida
con l’arresto meccanico di apertura, può essere scelta a piacere tra la posizione “0” e “1”
Posizione di apertura desiderata: posizione in cui l’anta collegata al motore 2 deve fermarsi al termine di una ma novra di
apertura. Non è necessario che questa posizione coincida
con l’arresto meccanico di apertura, può essere scelta a piacere tra la posizione “0” e “1”
Sfasamento in chiusura: quando l’anta 1 si trova al di sotto di
questa posizione, inizia la chiusura dell’anta 2
Posizione di massima apertura: quando l’anta 1 batte sull’arresto meccanico di apertura
Posizione di massima apertura: quando l’anta 2 batte sull’arresto meccanico di apertura
L1
L2
L3
L4
L5
L6
L7
L8
TABELLA 2 - INDIRIZZI DELLE FOTOCELLULE
Fotocellula Ponticelli
FOTO
Fotocellula esterna h = 50 con intervento in
chiusura (ferma ed inverte il movimento)
FOTO II
Fotocellula esterna h = 100 con intervento in
chiusura (ferma ed inverte il movimento)
FOTO 1
Fotocellula interna h = 50 con intervento sia in
chiusura (ferma ed inverte il movimento) che in
apertura (ferma e riparte al disimpegno
della fotocellula)
FOTO 1 II
Fotocellula interna h = 100 con intervento sia in
chiusura (ferma ed inverte il movimento) che in
apertura (ferma e riparte al disimpegno
della fotocellula)
FOTO 2
Fotocellula interna con intervento in apertura
(ferma ed inverte il movimento)
FOTO 2 II
Fotocellula interna con intervento in apertura
(ferma ed inverte il movimento)
FOTO 3
CONFIGURAZIONE NON PERMESSA
TABELLA 3
Led Tipologia motoriduttore Led Tipologia motoriduttore
L5 TO7024
L6 BM5024
L7 METROELITE
L8 WINGOELITE
L1 MB4024 - MB5024 -
HY7024 - HY7124
L2 ME3024
L3 TO4024 - XME2124
L4 TO5024
0
11
A
SC
SA
A
0
M1 M2
B
POSIZIONI
il tasto per fermare la manovra. Per memorizzare la posizione, premere e
tenere premuto il tasto “Set” per almeno 3 sec. e poi rilasciarlo (dopo 2
sec. il led L6 rimane acceso e al rilascio del tasto “Set” inizia a lampeggiare il led L7);
• il led L7 lampeggia: posizione 1 di M1
Per comandare e portare il motore 1 nella posizione 1 (fig. B): premere
e tenere premuto il tasto “” o “”. Raggiunta la posizione, rilasciare il
tasto per fermare la manovra. Per memorizzare la posizione, premere e
tenere premuto il tasto “Set” per almeno 3 sec. e poi rilasciarlo (dopo 2
sec. il led L7 rimane acceso e al rilascio del tasto “Set” inizia a lampeggiare il led L8).
• il led L8 lampeggia: posizione 1 di M2
Per comandare e portare il motore 2 nella posizione 1 (fig. B): premere
e tenere premuto il tasto “” o “”. Raggiunta la posizione, rilasciare il
tasto per fermare la manovra. Per memorizzare la posizione, premere e
tenere premuto il tasto “Set” per almeno 3 sec. e poi rilasciarlo per uscire dalla programmazione (dopo 2 sec. il led L8 rimane acceso fino al rilascio del tasto “Set”).
Nota – Programmazione manuale di un impianto con un solo motoriduttore: procedere come descritto all’inizio di questo paragrafo dal passo 01.
Al passo 05 procedere come segue:
- programmare le posizioni relative ai led L1 (0 di M1) e L7 (1 di M1) nel
modo seguente: mentenere premuto
il tasto “Set” per almeno 3 sec. e poi
rilasciarlo (dopo 2 sec. il led rimane acceso e al rilascio del tasto “Set” inizia a
lampeggiare il led successivo).
- non programmare
le posizioni relative ai led L3 (SA di M2) - L4 (A di
M1) - L6 (SC di M1): per spostarsi tra le posizioni premere brevemente il
tasto “” o “”.
3.7.3 - Apprendimento in modo misto
Eseguire questa procedura dopo l’esecuzione dell’apprendimento in modo
automatico:
01. Premere e tenere premuti
contemporaneamente i tasti “Set” e “”;
02. Rilasciare i tasti quando il led “L1” inizia a lampeggiare (selezione dei
motori: mai eseguita) oppure quando si accende uno qualsiasi dei Led
“L1 ... L8” (selezione dei motori: già eseguita);
03. Entro 10 secondi, premere il tasto “” o “” per spostarsi sul Led che
corrisponde alla tipologia del motoriduttore collegato alla centrale (vedere
Tabella 3);
04. Premere e tenere premuto il tasto “Set” per almeno 3 secondi, per memo-
rizzare il motoriduttore scelto. Trascorsi i 3 sec. il led “L1” inizia a lampeggiare, quindi rilasciare il tasto;
05. Con una breve pressione del tasto “” o “” spostare il led lampeggiante
(L1…L8) sulla posizione che si desidera programmare e procedere per
ogni singola posizione, come descritto al passo 05 dell’apprendimento in
modo manuale (paragrafo 3.7.2).
Ripetere quest’ultima operazione per tutte le altre posizioni che si desidera modificare.
Per terminare l’apprendimento manuale, premere ripetutamente il tasto “”,
per spostare il led che lampeggia, oltre la posizione L8.
3.8 - Verifica del movimento delle ante del cancello
Al termine della fase di apprendimento, si consiglia di far eseguire alla centrale
alcune manovre di apertura e Chiusura, in modo da verificare il corretto movimento del cancello, gli eventuali difetti di montaggio e di regolazione.
01. Premere il tasto “Open”. Verificare il corretto sfasamento delle ante in
apertura e verificare che durante la manovra di apertura sia presente la
fase di accelerazione, la fase a velocità costante, la fase di rallentamento.
Terminata la manovra, le ante devono fermarsi a qualche centimetro dall’arresto meccanico di apertura;
02. Premere il tasto “Close” e verificare che durante la manovra di Chiusura
sia presente la fase di accelerazione, la fase a velocità costante, la fase di
rallentamento. Verificare il corretto sfasamento delle ante in chiusura. Al
termine le ante devono essere perfettamente chiuse sull'arresto meccanico di chiusura;
03. Verificare, durante le manovre, che il lampeggiante esegua lampeggi con
intervalli di 0,5 secondi a lampeggiante acceso e di 0,5 secondi a lampeggiante spento.
4 – Italiano
IT
3.7.1 - Apprendimento in modo automatico
01. Premere e tenere premuti contemporaneamente i tasti “Set” e “”;
02. Rilasciare i tasti quando il led “L1” inizia a lampeggiare (selezione dei moto-
ri: mai eseguita) oppure quando si accende uno qualsiasi dei Led “L1 ...
L8” (selezione dei motori: già eseguita);
03. Entro 10 secondi, premere il tasto “” o “” per spostarsi sul Led che
corrisponde alla tipologia del motoriduttore collegato alla centrale (vedere
Tabella 3);
04. Premere e tenere premuto
il tasto “Set” per almeno 3 secondi, per memorizzare il motoriduttore scelto. Trascorsi i 3 sec. il led “L1” inizia a lampeggiare, quindi rilasciare il tasto;
05. Premere e tenere premuti
contemporaneamente i tasti “Set” e “”;
06. Quando i led “L3” e “L4” iniziano a lampeggiare velocemente, (dopo circa
3 sec.) rilasciare i tasti;
07. Verificare che l’automatismo esegua le seguenti sequenze di manovre:
a - Chiusura lenta del motoriduttore M1 fino all’arresto meccanico
b - Chiusura lenta del motoriduttore M2 fino all’arresto meccanico
c - apertura lenta del motoriduttore M2 e del motoriduttore M1 fino all’ar-
resto meccanico
d - Chiusura veloce dei motoriduttori M1 e M2
Avvertenze:
– Se la prima manovra (a) non chiude l’anta comandata dal motore M1 ma quel-
la comandata da M2, premere il tasto “
” oppure “” per fermare la fase di
apprendimento. A questo punto, invertire i collegamenti dei motori M1 e M2 sui
morsetti presenti sulla centrale e poi, quelli dei rispettivi encoder; infine, iniziare la
procedura dal punto 05;
– Se le prime due manovre (a e b) non risultano come “chiusure” ma come
“aperture”, premere il tasto “
” oppure “” per fermare la fase di apprendimento. A questo punto, sul motoriduttore che ha eseguito la manovra di
apertura, invertire le polarità dei due fili del motoriduttore (morsetti 7 e 9 per
M1, morsetti 10 e 12 per M2) e poi, iniziare la procedura dal punto 05;
08. Al termine della manovra di Chiusura dei 2 motori (d), i led “L3” e “L4” si
spengono ad indicare che la procedura è stata eseguita correttamente.
Avvertenze:
– Se durante la procedura di apprendimento automatico, si verifica l’intervento
delle fotocellule oppure di un dispositivo collegato all’ingresso “stop”, la procedura si interrompe e il led L1 inizia a lampeggiare. Per riattivare l’apprendimento,
è necessario riprendere la procedura dal punto 05;
– La procedura di apprendimento automatico, può essere eseguita nuova-
mente in qualsiasi momento, anche dopo aver effettuato l’installazione; ad
esempio, a seguito della variazione della posizione degli arresti meccanici.
3.7.2 - Apprendimento in modo manuale
Attenzione! – Dal passo 05 in poi:
– per spostarsi dal led L1 a L8
, occorre una breve pressione del tasto oppu-
re (il led lampeggia, indicando l’attuale posizione);
– per far muovere il motore
in un senso o nell’altro, occorre la pressione conti-
nua del tasto oppure .
01. Premere e tenere premuti
contemporaneamente i tasti “Set” e “”;
02. Rilasciare i tasti quando il led “L1” inizia a lampeggiare (selezione dei motori: mai eseguita) oppure quando si accende uno qualsiasi dei Led “L1 ...
L8” (selezione dei motori: già eseguita);
03. Entro 10 secondi premere il tasto “” o “” per spostarsi sul Led che corrisponde alla tipologia del motoriduttore collegato alla centrale (vedere
Tabella 3);
04. Premere e tenere premuto
il tasto “Set” per almeno 3 secondi, per memorizzare il motoriduttore scelto. Trascorsi i 3 sec. il led “L1” inizia a lampeggiare, quindi rilasciare il tasto;
05. • il led
L1 lampeggia: posizione 0 di M1
Per comandare e portare il motore 1 nella posizione 0 (fig. B): p
remere e
tenere premuto il tasto “” o “”. Raggiunta la posizione, rilasciare il tasto
per fermare la manovra. Per memorizzare la posizione, premere e tenere
premuto il tasto “Set” per almeno 3 sec. e poi rilasciarlo (dopo 2 sec. il led
L1 rimane acceso e al rilascio del tasto “Set” inizia a lampeggiare il led L2).
• il led
L2 lampeggia: posizione 0 di M2
Per comandare e portare il motore 2 nella posizione 0 (fig. B): premere e
tenere premuto il tasto “” o “”. Raggiunta la posizione, rilasciare il tasto
per fermare la manovra. Per memorizzare la posizione, premere e tenere
premuto il tasto “Set” per almeno 3 sec. e poi rilasciarlo (dopo 2 sec. il led
L2 rimane acceso e al rilascio del tasto “Set” inizia a lampeggiare il led L3).
• il led
L3 lampeggia: posizione SA di M2
Per comandare e portare il motore 2 nella posizione SA (fig. B): pre-
mere e tenere premuto il tasto “” o “”. Raggiunta la posizione, rilasciare il tasto per fermare la manovra. Per memorizzare la posizione,
premere e tenere premuto il tasto “Set” per almeno 3 sec. e poi rilasciarlo (dopo 2 sec. il led L3 rimane acceso e al rilascio del tasto “Set”
inizia a lampeggiare il led L4).
• il led
L4 lampeggia: posizione A di M1
Per comandare e portare il motore 1 nella posizione A (fig. B): premere e
tenere premuto il tasto “” o “”. Raggiunta la posizione, rilasciare il tasto
per fermare la manovra. Per memorizzare la posizione, premere e tenere
premuto il tasto “Set” per almeno 3 sec. e poi rilasciarlo (dopo 2 sec. il led
L4 rimane acceso e al rilascio del tasto “Set” inizia a lampeggiare il led L5).
• il led
L5 lampeggia: posizione A di M2
Per comandare e portare il motore 2 nella posizione A (fig. B): premere e
tenere premuto il tasto “” o “”. Raggiunta la posizione, rilasciare il tasto
per fermare la manovra. Per memorizzare la posizione, premere e tenere
premuto il tasto “Set” per almeno 3 sec. e poi rilasciarlo (dopo 2 sec. il led
L5 rimane acceso e al rilascio del tasto “Set” inizia a lampeggiare il led L6).
• il led
L6 lampeggia: posizione SC di M1
Per comandare e portare il motore 1 nella posizione SC (fig. B): premere e tenere premuto il tasto “” o “”. Raggiunta la posizione, rilasciare
Queste sono le fasi più importanti nella realizzazione dell’automazione, al fine di
garantire la massima sicurezza dell’impianto. Il collaudo può essere usato
anche per verificare periodicamente i dispositivi che compongono l’automazione. Le fasi del collaudo e della messa in servizio dell’automazione devono essere eseguite da personale qualificato ed esperto che dovrà farsi carico di stabilire le prove necessarie a verificare le soluzioni adottate nei confronti dei rischi
presenti, e di verificare il rispetto di quanto previsto da leggi, normative e regolamenti: in particolare, di tutti i requisiti della norma EN 12445 che stabilisce i
metodi di prova per la verifica degli automatismi per cancelli. I dispositivi aggiuntivi, devono essere sottoposti ad uno specifico collaudo, sia per quanto riguarda
la funzionalità sia per quanto riguarda la loro corretta interazione con MC824H;
quindi, fare riferimento ai manuali istruzioni dei singoli dispositivi.
COLLAUDO E MESSA IN SERVIZIO
4
Sulla centrale sono presenti 3 tasti OPEN (), STOP (SET), CLOSE () che
possono essere utilizzati sia per comandare la centrale durante le fasi di prova
sia per la programmazione delle funzioni disponibili.
Le funzioni programmabili disponibili sono disposte su 2 livelli e il loro stato di
funzionamento viene segnalato dagli 8 led (L1 ... L8) presenti sulla centrale ( led
acceso = funzione attiva; led spento = funzione non attiva).
Utilizzare i tasti di programmazione:
OPEN (): – tasto per comandare l’apertura del cancello; – tasto di selezione
in fase di programmazione.
STOP/SET: tasto per fermare una manovra; se premuto per più di 5 secondi
permette di entrare in fase di programmazione.
CLOSE (): – tasto per comandare la Chiusura del cancello; – tasto di selezio-
ne in fase di programmazione.
5.1 - Programmazione primo livello (ON-OFF)
Tutte le funzioni del primo livello sono programmate di fabbrica su “OFF” e possono essere modificate in qualsiasi momento. Per verificare le varie funzioni
vedere Tabella 5. Per la procedura di programmazione vedere Tabella 6.
IMPORTANTE – La procedura di programmazione presenta un tempo massimo di 10 secondi tra la pressione di un tasto e l’altro. Trascorso questo tempo,
la procedura termina automaticamente memorizzando le modifiche fatte fino a
quel momento.
PROGRAMMAZIONE
5
Italiano – 5
IT
4.1 - Collaudo
La sequenza di operazioni da eseguire per il collaudo, descritta di seguito, si ri ferisce ad un impianto tipico (fig. 2a):
1 Verificare che sia stato rispettato rigorosamente tutto quello previsto nel
capitolo “Avvertenze per l’installazione”.
2 Sbloccare i motoriduttori per la manovra manuale come descritto nel rispet-
tivo manuale di istruzioni. Agendo sull'anta, nel punto previsto per la manovra manuale, verificare che sia possibile muovere le ante in apertura e in
chiusura con una forza inferiore a 390 N.
3 Bloccare i motoriduttori (vedere rispettivo manuale istruzioni).
4 Utilizzando i dispositivi di comando (trasmettitore, pulsante di comando,
selettore a chiave, ecc.), effettuare delle prove di apertura, Chiusura ed
Arresto del cancello, accertando che il movimento delle ante corrisponda a
quanto previsto. Conviene eseguire diverse prove al fine di valutare il movimento delle ante ed accertare eventuali difetti di montaggio, di regolazione,
nonché la presenza di particolari punti d’attrito.
5 Verificare uno ad uno il corretto funzionamento di tutti i dispositivi di sicu-
rezza presenti nell’impianto (fotocellule, bordi sensibili ecc.). Quando un
dispositivo interviene il led “BLUEBUS”, presente sulla centrale, emette 2
lampeggi più veloci come conferma dell’avvenuto riconoscimento.
6 Se le situazioni pericolose provocate dal movimento delle ante sono state
salvaguardate mediante la limitazione della forza d’impatto si deve eseguire
la misura della forza secondo quanto previsto dalla norma EN 12445 ed
eventualmente, se il controllo della “forza motoriduttore” viene usato come
ausilio al sistema per la riduzione della forza d’impatto, provare e trovare la
regolazione che dia i risultati migliori.
4.2 - Messa in servizio
La messa in servizio può avvenire solo dopo aver eseguito con esito
positivo tutte le fasi di collaudo.
1 Realizzare il fascicolo tecnico dell’automazione che dovrà comprendere i se -
guenti documenti: un disegno complessivo dell’automazione, lo schema dei
collegamenti elettrici effettuati, l’analisi dei rischi presenti e le relative soluzioni
adottate, la dichiarazione di conformità del fabbricante di tutti i dispositivi utilizzati e la dichiarazione di conformità compilata dall’installatore.
2 Apporre sul cancello una targhetta contenente almeno i seguenti dati: tipo
di automazione, nome e indirizzo del costruttore (responsabile della “messa
in servizio”), numero di matricola, anno di costruzione e marchio “CE”.
3 Compilare e consegnare al proprietario dell’automazione la dichiarazione di
conformità dell'automazione.
4 Compilare e consegnare al proprietario dell’automazione il “Ma nuale per
l’uso” dell'automazione.
5 Compilare e consegnare al proprietario dell’automazione il “Piano di
manutenzione” che raccoglie le prescrizioni sulla manutenzione di tutti i
dispositivi dell’automazione.
6 Prima di mettere in servizio l’automazione informare adeguatamente il pro-
prietario sui pericoli ed i rischi residui ancora presenti.
Per tutta la documentazione citata, Nice attraverso il proprio servizio di assistenza tecnica, mette a disposizione: manuali d’istruzioni, guide e moduli precompilati. Vedere anche su: www.nice-service.com
TABELLA 5 - Funzioni di primo livello
Led Funzione Descrizione
L1 Chiusura automatica
L2 Richiudi dopo foto
L3 Chiudi sempre
L4 Stand by (Bluebus)
L5 Elettroserratura / Luce di cortesia
L6 Prelampeggio
L7 “Chiude” diventa “Apre parziale 1”
L8 “Spia cancello aperto” oppure
“Spia manutenzione”
Funzione ATTIVA: dopo una manovra di apertura, viene eseguita una pausa (pari al Tempo pausa programmato) trascorsa la quale, la centrale avvia automaticamente una manovra di chiusura. Il valore di fabbrica del
Tempo pausa è pari a 30 sec.
Funzione NON ATTIVA
: il funzionamento è di tipo “semiautomatico”.
Funzione ATTIVA
: se durante la manovra di apertura o chiusura intervengono le fotocellule, il tempo di
pausa si riduce a 5 sec. indipendentemente dal “tempo pausa” programmato.
Con la “chiusura automatica” disattivata, se durante la Chiusura intervengono le fo tocellule, si attiva la
“chiusura automatica” con il “tempo pausa” programmato.
Funzione ATTIVA: nel caso di un black-out elettrico, anche breve, al ripristino della corrente elettrica la
centrale rileva il cancello aperto e automaticamente avvia una manovra di Chiusura, preceduta da 5 sec. di
prelampeggio.
Funzione NON ATTIVA
: al ritorno della corrente elettrica il cancello rimane dov'è.
Funzione
ATTIVA: dopo 1 minuto dal termine della ma novra, la centrale spegne l’uscita “Bluebus” (dispositivi collegati) e tutti i led, escluso il led Bluebus che lampeggerà più lentamente. Quando la centrale riceve
un comando ripristina il normale funzionamento (con un breve ritardo). Questa funzione ha lo scopo di
ridurre i consumi; aspetto importante con alimentazione a batterie o pannelli fotovoltaici.
Funzione ATTIVA
: l’uscita “elettroserratura” commuta il proprio funzionamento in “luce di cortesia”.
Funzione NON ATTIVA
: l'uscita funziona come elettroserratura.
Funzione ATTIVA
: è possibile aggiungere una pausa di 3 secondi tra l’accensione del lampeggiante e l’inizio
della manovra, per segnalare in anticipo una situazione di pericolo.
Funzione NON ATTIVA
: la segnalazione del lampeggiante coincide con l’inizio della manovra.
Funzione ATTIVA
: l’ingresso “Close” della centrale commuta il proprio funzionamneto in “Apre Parziale 1”.
Funzione ATTIVA
: l’uscita “spia cancello aperto” della centrale, commuta il proprio funzionamento in “spia
manutenzione”.
Funzione NON ATTIVA
: l’uscita funziona come “spia cancello aperto”.
TABELLA 7 - Funzioni di secondo livello
Led di Parametro Led Valore Descrizione
entrata (livello)
L1
L1
L2
L3
L4
L5
L6
L7
L8
5 secondi
15 secondi
30 secondi
45 secondi
60 secondi
80 secondi
120 secondi
180 secondi
Regola il tempo di pausa, cioè il tem po prima della richiusura automatica.
Ha effetto solo se la Chiusura è attiva.
Tempo
Pausa
L2 L1
L2
L3
L4
L5
L6
L7
L8
Apre – stop – chiude – stop
Apre – stop – chiude – apre
Apre – chiude – apre – chiude
Condominiale:
• nella manovra di apertura
il comando “Passo Passo” e “Apre” non provocano nessun effetto; invece, il comando “Chiude” provoca l’inversione del
movimento, cioè la chiusura delle ante.
• nella manovra di chiusura
il comando “Passo Passo” e “Apre” provocano
l’inversione del movimento, cioè l’apertura delle ante; invece, il comando
“Chiude” non provoca nessun effetto.
Condominiale 2:
• nella manovra di apertura
il comando “Passo Passo” e “Apre” non provocano nessun effetto; invece, il comando “Chiude” provoca l’inversione del
movimento, cioè la chiusura delle ante. Se il comando inviato permane
per più di 2 secondi, viene eseguito uno “Stop”.
• nella manovra di chiusura
il comando “Passo Passo” e “Apre” provocano
l’inversione del movimento, cioè l’apertura delle ante; invece, il comando
“Chiude” non provoca nessun effetto. Se il comando inviato permane
per più di 2 secondi, viene eseguito uno “Stop”.
Passo-Passo 2 (meno di 2” fa apre parziale)
Uomo presente:
la manovra viene eseguita solo se permane il comando inviato; se il
comando viene interrotto la manovra si ferma.
apertura in “semiautomatico”, chiusura a “uomo presente”
Regola la sequenza di comandi associati all’ingresso “Passo Passo”, “Apre”,
“Chiude” oppure al comando radio.
Nota – Impostando L4, L5, L7 e L8,
viene modificato anche il comportamento dei comandi “Apre” e
“Chiude”.
Funzione
Passo
Passo
L3
L1
L2
L3
L4
L5
L6
L7
L8
Molto lenta
Lenta
Media
Veloce
Molto veloce
Velocissima
Apre veloce, Chiude lento
Apre velocissima, Chiude media
Regola la velocità dei motori durante
la corsa normale.
Velocità
motori
6 – Italiano
IT
L4 L1
L2
L3
L4
L5
L6
L7
L8
Nessun scaricamento
Livello 1 - Scaricamento minimo (circa 100 ms)
Livello 2 - ...
Livello 3 - ...
Livello 4 - ...
Livello 5 - ...
Livello 6 - ...
Livello 7 - Scaricamento massimo (circa 800 ms)
Regola la durata della “breve inversione” di entrambi i motori, dopo l’ese cuzione della manovra di Chiusura,
con lo scopo di ridurre la spinta finale
residua.
Scaricamento
motori
dopo la
Chiusura
5.2 - Programmazione secondo livello (parametri regolabili)
Tutti i parametri del secondo livello sono programmati di fabbrica come evidenziato in colore grigio nella Tabella 7 e possono essere modificate in qualsiasi
momento, procedendo come descritto nella Tabella 8.
I parametri, sono regolabili su una scala di valori da 1 a 8; per verificare il valore
corrispondente ad ogni Led vedere Tabella 8.
IMPORTANTE – La procedura di programmazione presenta un tempo massimo di 10 secondi tra la pressione di un tasto e l’altro. Trascorso questo tempo,
la procedura termina automaticamente memorizzando le modifiche fatte fino a
quel momento.
TABELLA 6 - Procedura di programmazione primo livello
01. Premere e tenere premuto il tasto “Set” per circa 3 secondi;
02. Rilasciare il tasto quando il led “L1” inizia a lampeggiare;
03. Premere il tasto “” o “” per spostare il led lampeggiante sul led che rappresenta la funzione da modificare;
04. Premere il tasto “Set” per cambiare lo stato della funzione:
(lampeggio breve = OFF - lampeggio lungo = ON);
05. Attendere 10 secondi (tempo massimo) per uscire dalla programmazione.
Nota – Per programmare altre funzioni su “ON” oppure “OFF”, durante l’esecuzione della procedura, occorre ripetere i punti 03 e 04 durante la fase stessa.
SET
SET
SET
L1
o
3 s
10 s
Nota – Il colore grigio evidenzia i valori impostati in fabbrica.
L8 L1
L2
L3
L4
L5
L6
L7
L8
Esito 1amanovra (la più recente)
Esito 2amanovra
Esito 3amanovra
Esito 4amanovra
Esito 5amanovra
Esito 6amanovra
Esito 7amanovra
Esito 8
a
manovra
Permette di verificare il tipo di anomalia avvenuta durante l’esecuzione delle
ultime 8 manovre.
Vedere TABELLA 12 - Elenco storico
delle anomalie
Elenco
anomalie
Italiano – 7
IT
5.3 - Funzioni speciali
5.3.1 - Funzione: “Muovi comunque”
Questa funzione, permette di far funzionare l’automazione anche quando qualche dispositivo di sicurezza non funziona correttamente oppure è fuori uso.
È possibile comandare l’automazione in modalità “uomo presente”, procedendo nel modo seguente:
01. Inviare un comando per azionare il cancello, con un trasmettitore oppure
con un selettore a chiave, ecc. Se tutto funziona correttamente il cancello
si muoverà regolarmente, altrimenti procedere come di seguito;
02. entro 3 secondi, azionare nuovamente il comando e mantenerlo azionato;
03. dopo 2 secondi circa, il cancello effettuerà la manovra richiesta in modalità
a “uomo presente”; cioè, il cancello continuerà a muoversi solo fino a
quando verrà mantenuto azionato il comando.
Quando i dispositivi di sicurezza non funzionano, il se gnalatore lampeggiante
emette alcuni lampeggi per segnalare il tipo di problema (vedere capitolo 6 Tabella 10).
5.3.2 - Funzione: “Avviso manutenzione”
Questa funzione, serve per segnalare quando è necessario eseguire la manutenzione all’automazione. La segnalazione di avviso manutenzione, avviene tramite una lampada collegata all’Uscita S.C.A. quando questa uscita è programmata come “Spia manutenzione”. Le diverse segnalazioni della lampada spia
sono riportate in Tabella 9.
Per programmare il valore limite delle manovre di manutenzione, vedere Tabella 8.
Tabella 9 - Segnalazione “Spia manutenzione”
Numero di manovre Segnalazione
Spia accesa per 2 secondi, all’inizio della manovra di apertura.
Spia che lammpeggia per tutta la durata della manovra.
Spia che lampeggia di continuo.
Inferiore all’80% del limite
Tra l’81% e il 100% del
limite
Oltre il 100% del limite
L6 L1
L2
L3
L4
L5
L6
L7
L8
Pedonale 1 (apertura dell’anta M2 a 1/4 dell’apertura totale)
Pedonale 2 (apertura dell’anta M2 a 1/2 dell’apertura totale)
Pedonale 3 (apertura dell’anta M2 a 3/4 dell’apertura totale)
Pedonale 4 (apertura totale dell’anta 2)
Parziale 1 (apertura delle due ante a 1/4 dell’apertura “minima”)
Parziale 2 (apertura delle due ante a 1/2 dell’apertura “minima”)
Parziale 3 (apertura delle due ante a 3/4 dell’apertura “minima”)
Parziale 4 (apertura delle due ante pari all'apertura “minima”)
Regola il tipo di apertura associato al
comando “apertura parziale 1”.
Nei livelli L5, L6, L7, L8; per apertura
"minima" si intende apertura minore
tra M1 e M2; ad esempio se M1 apre
a 90° e M2 apre a 110°; l'apertura minima è 90°
Apertura
pedonale
o parziale
L5 L1
L2
L3
L4
L5
L6
L7
L8
Livello 1 - Forza minima
Livello 2 - ...
Livello 3 - ...
Livello 4 - ...
Livello 5 - ...
Livello 6 - ...
Livello 7 - ...
Livello 8 - Forza massima
Regola la forza di entrambi i motori.Forza
motori
TABELLA 8 - Procedura di programmazione secondo livello
01. Premere e tenere premuto il tasto “Set” per circa 3 secondi;
02. Rilasciare il tasto quando il led “L1” inizia a lampeggiare;
03. Premere il tasto “” o “” per spostare il led lampeggiante sul led che rappresenta “led di entrata” del parametro da modificare;
04. Premere e mantenere premuto il tasto “Set” fino alla conclusione del punto 06;
05. Attendere circa 3 secondi, fino a quando si accende il led che rappresenta il livello attuale del parametro da modificare;
06. Premere il tasto “” o “” per spostare il led che rappresenta il valore del parametro;
07. Rilasciare il tasto “Set”;
08. Attendere 10 secondi (tempo massimo) per uscire dalla programmazione.
Nota – Per programmare più parametri, durante l’esecuzione della procedura, occorre ripetere le operazioni dal punto 03 al punto 07 durante la fase stessa.
SET
SET
SET
SET
L1
o
o
3 s
10 s
L7 L1
L2
L3
L4
L5
L6
L7
L8
500
1000
1500
2500
5000
10000
15000
20000
Regola il numero di manovre: quando
viene superato questo numero, la
centrale segnala la richiesta di manutenzione dell’automazione; vedere
paragrafo 5.3.2. – Avviso di manu tenzione.
Avviso di
manutenzione
TABELLA 11 - Segnalazioni dei Led presenti sulla centrale di comando (fig. 7)
Led Problema Risoluzione
IT
8 – Italiano
BLUEBUS
Sempre spento
Sempre acceso
1 lampeggio al secondo
2 lampeggi veloci
Serie di lampeggi divisi da una pausa
di 1 secondo
Anomalia
Anomalia grave
Tutto regolare
Variazione dello stato degli ingressi
Varie
Verificare se la centrale è alimentata; verificare che i fusibili non siano
intervenuti. In questo caso verificare la causa del guasto e sostituirli con
altri dello stesso valore
È presente un problema grave: provare a togliere l’alimentazione elettrica
alla centrale e se lo stato permane, occorre sostituire la scheda elettronica
Funzionamento regolare della centrale
È regolare se avviene una variazione in uno degli ingressi (PP, STOP,
OPEN, CLOSE): intervento delle fotocellule oppure viene trasmesso un comando con un trasmettitore
Fare riferimento alla Tabella 10
STOP
Sempre spento
Sempre acceso
Intervento dei dispositivi collegati
all’ingresso STOP
Tutto regolare
Verificare i dispositivi dell’ingesso STOP
Ingresso STOP attivo
P. P.
Sempre spento
Sempre acceso
Tutto regolare
Intervento dell’ingresso P.P.
Ingresso P.P. non attivo
È regolare se è attivo il dispositivo collegato all’ingresso P.P.
OPEN
Sempre spento
Sempre acceso
Tutto regolare
Intervento dell’ingresso OPEN
Ingresso OPEN non attivo.
È regolare se è attivo il dispositivo collegato all’ingresso OPEN
CLOSE
Sempre spento
Sempre acceso
Tutto regolare
Intervento dell’ingresso CLOSE
Ingresso CLOSE non attivo.
È regolare se è attivo il dispositivo collegato all’ingresso CLOSE
7 lampeggi brevi
pausa di 1 secondo
7 lampeggi brevi
Anomalia sui circuiti elettrici Attendere almeno 30 secondi e riprovare a inviare un comando ed even-
tualmente spegnere anche l'alimentazione; se lo stato rimane potrebbe
esserci un guasto grave ed occorre sostituire la scheda elettronica.
8 lampeggi brevi
pausa di 1 secondo
8 lampeggi brevi
È già presente un comando che non
consente di eseguire altri comandi
Verificare la natura del comando sempre presente; ad esempio potrebbe
essere il comando da un orologio sull’ingresso di “apre”.
9 lampeggi brevi
pausa di 1 secondo
9 lampeggi brevi
L’automazione è stata bloccata da un
comando "Blocca l’automazione".
Sbloccare l’automazione inviando il comando “Sblocca automazione”.
10 lampeggi brevi
pausa di 1 secondo
10 lampeggi brevi
Intervento della funzione
“Rilevamento Ostacoli” da encoder
Durante il movimento i motori sono stati bloccati da un maggiore attrito;
verificare la causa.
TABELLA 10 - Segnalazioni del segnalatore lampeggiante (FLASH)
Lampeggi Problema Risoluzione
1 lampeggio breve
pausa di 1 secondo
1 lampeggio breve
Errore sul sistema Bluebus La verifica dei dispositivi collegati al sistema Bluebus, che viene eseguita
all’inizio della ma novra, non corrisponde ai dispositivi memorizzati durante
la fase di apprendimento. È possibile che ci siano dispositivi scollegati o
guasti, quindi occorre verificare e sostituire. Se sono state fatte delle modifiche occorre rifare l’apprendimento dei dispositivi (vedere paragrafo 3.4).
2 lampeggi brevi
pausa di 1 secondo
2 lampeggi brevi
Intervento di una fotocellula Una o più fotocellule non danno il consenso al movimento oppure duran-
te la corsa hanno provocato una inversione del movimento; verificare se
sono presenti ostacoli.
3 lampeggi brevi
pausa di 1 secondo
3 lampeggi brevi
Intervento della funzione
“Rilevamento Ostacoli” da limitatore di
forza
Durante il movimento i motori hanno incontrato un maggiore sforzo; verificare la causa ed eventualmente aumentare il livello di forza dei motori
4 lampeggi brevi
pausa di 1 secondo
4 lampeggi brevi
Intervento dell’ingresso di STOP All’inizio della manovra o durante il movimento c’è stato un intervento dei
dispositivi collegati all’ingresso STOP; verificare la causa.
5 lampeggi brevi
pausa di 1 secondo
5 lampeggi brevi
Errore nei parametri interni della
centrale di comando
Attendere almeno 30 secondi e poi riprovare a dare un comando ed eventualmente spegnere anche l'alimentazione; se lo stato rimane, potrebbe
esserci un guasto grave ed occorre sostituire la scheda elettronica.
6 lampeggi brevi
pausa di 1 secondo
6 lampeggi brevi
Superato il limite massimo di manovre
consecutive o di manovre per ora.
Attendere alcuni minuti in modo da far ritornare il limitatore di ma novre
sotto il limite massimo.
5.4 - Cancellazione della memoria
Per cancellare la memoria della centrale e ripristinare tutte li impostazioni di fabbrica, procedere nel modo seguente: premere e tenere premuto i tasti “” e
“” fino a quando i led L1 e L2 iniziano a lampeggiare.
Alcuni dispositivi sono predisposti per emettere delle segnalazioni con il quale è
possibile riconoscere lo stato di funzionamento oppure di eventuali anomalie.
Se all’uscita FLASH presente sulla centrale viene collegato un lampeggiante,
questo durante l’esecuzione di una manovra, emette un lampeggio con cadenza di 1 secondo. Se si verificano delle anomalie, il lampeggiane emette dei lampeggi più brevi; questi vengono ripetuti due volte divisi da una pausa di 1
secondo. Nella Tabella 10 sono descritte la causa e la soluzione per ogni tipo
di segnalazione.
Anche i Led presenti sulla centrale emettono delle segnalazioni; nella Tabella
11 sono descritte la causa e la soluzione per ogni tipo di segnalazione.
È possibile controllare le eventuali anomalie verificatesi durante l’esecuzione
delle utlime 8 manovre; fare riferimento alla Tabella 12.
COSA FARE SE...
(guida alla risoluzione dei problemi)
6
Tabella 14
OXI / OXIFM /OXIT / OXITFM in modo II esteso
N° Comando Descrizione
IT
Italiano – 9
L1 - L2 Lampeggio lento Variazione del numero di dispositivi
collegati al Bluebus oppure apprendimento dispositivo non eseguito
È necessario eseguire l’apprendimento dei dispositivi (vedere paragrafo 3.6)
L3 - L4 Lampeggio lento Non è mai stato eseguito l’apprendi-
mento delle posizioni degli arresti
meccanici
È necessario eseguire l’apprendimento (vedere paragrafo 3.6).
TABELLA 12 - Elenco storico delle anomalie
01. Premere e tenere premuto il tasto “Set” per circa 3 secondi;
02. Rilasciare il tasto quando il led “L1” inizia a lampeggiare;
03. Premere il tasto “” o “” per spostarsi dal led che sta lampeggiando sul led L8 (“led di entrata”) per il parametro
“Elenco anomalie”;
04. Premere e mantenere premuto il tasto “Set” fino alla conclusione del punto 06;
05. Attendere circa 3 secondi, fino a quando si accendono i led che rappresentano i livelli corrispondenti alle manovre che
hanno presentato delle anomalie. Il led L1 indica il risultato della manovra più recente mentre, il led L8 indica l’ottava
manovra. Se il led è acceso significa che si sono verificate delle anomalie, invece se il led è spento è tutto regolare;
06. Premere i tasti “” e “” per selezionare la manovra desiderata: il led corrispondente esegue un numero di lampeggi
pari a quelli normalmente eseguiti dal lampeggiante;
07. Rilasciare il tasto “Set”.
SET
SET
SET
SET
L1
o
e
3 s
3 s
L8
Per la centrale di comando MC824H, sono previsti i seguenti accessori (opzionali): ricevitori della famiglia SMXI, OXI, il programmatore Oview, il pannello ad
energia solare Solemyo e la batteria tampone mod. PS324.
7.1 - Collegamento di un ricevitore radio
La centrale di comando presenta un connettore per il collegamento dei ricevitori radio (accessorio opzionale) appartenenti alla famiglia SMXI, OXI. Per collegare un ricevitore, occorre togliere l’alimentazione elettrica alla centrale e procedere come mostrato in fig. 8. Nella Tabella 13 e Tabella 14 sono riportati i
comandi che corrispondono alle uscite presenti sulla centrale.
APPROFONDIMENTI
7
Tabella 13
SMXI / SMXIS oppure OXI / OXIFM / OXIT / OXITFM in modo I o Modo II
Comando “P.P.” (Passo-Passo)
Comando “apertura parziale 1”
Comando “Apre”
Comando “Chiude”
Uscita N°1
Uscita N°2
Uscita N°3
Uscita N°4
1 Passo-Passo
2 Apertura parziale 1
3 Apre
4 Chiude
5 Stop
6 Passo-Passo
Condominiale
7 Passo-Passo
alta priorità
8 Apre parziale 2
9 Apre parziale 3
10 Apre e Blocca
automazione
11 Chiude e Blocca
automazione
7.2 - Collegamento del programmatore Oview
Sulla centrale è presente il connettore BusT4 al quale è possibile collegare l’unità di programmazione Oview, che consente una completa e rapida gestione
della fase d’installazione, di manutenzione e di diagnosi dell’intera automazione. Per accedere al connettore è necessario procedere come mo strato in fig. 9
e collegare il connettore nell’apposita sede. L’Oview può essere collegato a più
Centrali simultaneamente (fino a 5 senza particolari precauzioni, fino a 60
seguendo le apposite avvertenze) e, può restare collegato alla centrale anche
durante il normale funzionamento dell’automazione. In questo caso, può essere utilizzato per inviare direttamente i comandi alla centrale utilizzando lo specifico menù “utilizzatore”. È anche possibile eseguire l’aggiornamento del Firmware. Se nella centrale è presente un ricevitore radio appartenente alla famiglia OXI, utilizzando l’Oview è possibile avere accesso ai parametri dei trasmettitori memorizzati nel ricevitore stesso.
Per tutti gli approfondimenti consultare il rispettivo manuale istruzioni ed il
manuale del sistema “Opera system book”.
7.3 - Collegamento del sistema ad energia solare Solemyo
Per eseguire il collegamento del sistema ad energia solare vedere fig. 10.
ATTENZIONE! – Quando l’automazione viene alimentata dal sistema
“So lemyo”, questa NON DEVE ESSERE ALIMENTATA contemporaneamente anche dalla rete elettrica.
Per altre informazioni fare riferimento al rispettivo manuale istruzioni.
7.4 - Collegamento della batteria tampone mod. PS324
Per eseguire il collegamento della batteria tampone vedere fig. 10. Per altre
informazioni fare riferimento al rispettivo manuale istruzioni.
Comando “P.P.” (Passo-Passo)
Comando “Apertura parziale 1”
Comando “Apre”
Comando “Chiude”
Arresta la manovra
Comando in modalità Condominiale
Comanda anche con automazione bloccata o comandi
attivi
Apre parziale (apertura dell’anta M2, pari a 1/2 dell’apertura totale)
Apre parziale (apertura delle due ante, pari a 1/2 dell’apertura totale)
Provoca una manovra di apertura e al termine di questa il
blocco dell’automazione; la centrale non accetta nessun
altro comando ad eccezione di “Passo passo alta priorità”,
“Sblocca” automazione oppure (solo da Oview) i comandi:
“Sblocca e chiude” e “Sblocca e apre”
Provoca una manovra di chiusura e al termine di questa il
blocco dell’automazione; la centrale non accetta nessun
altro comando ad eccezione di “Passo passo alta priorità”,
“Sblocca” automazione oppure (solo da Oview) i comandi:
“Sblocca e chiude” e “Sblocca e apre”
12 Blocca automazione
13 Sblocca
automazione
14 On Timer
Luce di Cortesia
15 On-Off
Luce di Cortesia
Provoca una fermata della manovra ed il blocco dell’automazione; la centrale non accetta nessun altro comando
ad eccezione di “Passo passo alta priorità”, “Sblocca”
automazione oppure (solo da Oview) i comandi: “Sblocca e
chiude” e “Sblocca e apre”
Provoca lo sblocco dell’automazione ed il ripristino del normale funzionamento
Si accende l'uscita Luce di cortesia con spegnimento temporizzato
Si accende e spegne l'uscita Luce di cortesia in modalità
passo-passo
AVVERTENZE: • Tutte le caratteristiche tecniche riportate, sono riferite ad una temperatura ambientale di 20°C (± 5°C). • Nice S.p.a. si riserva il diritto di apportare modifiche al prodotto
in qualsiasi momento lo riterrà necessario, mantenendone comunque la stessa funzionalità e destinazione d’uso.
Alimentazione MC824H 230 Vac (+10% -15%) 50/60 Hz
Alimentazione MC824H/V1 120 Vac (+10% -15%) 50/60 Hz
Potenza nominale assorbita dalla rete elettrica 200 W
Potenza assorbita del connettore batteria
della centrale con funzionamento “standby-Tutto” inferiore a 100 mW
(compreso un ricevitore con connettore di tipo SM)
Uscita lampeggiante [*] 1 lampeggiante LUCYB (lampada 12 V, 21 W)
Uscita elettroserratura [*] 1 elettroserratura da 12 Vac max 15 VA
Uscita spia cancello aperto [*] 1 lampada 24 V massimo 4 W (la tensione d’uscita può variare tra -30 e +50%, l’uscita può comandare anche piccoli relè)
Uscita BLUEBUS
1 uscita con carico massimo di 15 unità Bluebus (massimo 6 coppie di fotocellule MOFB o MOFOB + 2 coppie di fotocellule
MOFB o MOFOB indirizzate come dispositivi di apertura + massimo 4 dispositivi di comando MOMB o MOTB
Ingresso STOP
per contatti normalmente chiusi, normalmente aperti oppure a resistenza costante 8,2 kΩ; in auto-apprendimento (una variazione
rispetto allo stato memorizzato provoca il comando “STOP”)
Ingresso PP per contatti normalmente aperti (la chiusura del contatto provoca il comando Passo Passo)
Ingresso OPEN per contatti normalmente aperti (la chiusura del contatto provoca il comando APRE)
Ingresso CLOSE per contatti normalmente aperti (la chiusura del contatto provoca il comando CHIUDE)
Innesto radio connettore SM per ricevitori della famiglia SMXI, OXI e OXIFM
Ingresso ANTENNA Radio 50 Ω per cavo tipo RG58 o simili
Funzioni programmabili 8 funzioni di tipo ON-OFF e 8 funzioni regolabili
• Auto apprendimento dei dispositivi collegati all’uscita BlueBus
Funzioni in auto apprendimento
• Auto apprendimento del tipo di dispositivo collegato al morsetto “STOP” (contatto NA, NC o resistenza 8,2 kΩ)
• Auto apprendimento della corsa delle ante e calcolo in automatico dei punti di rallentamento ed apertura parziale (diversificati
per tipo di installazione)
Temperatura di funzionamento da - 20 °C a + 50 °C
Utilizzo in atmosfera particolarmente acida
NO
o salina o potenzialmente esplosiva
Grado di protezione IP 54 con contenitore integro
Dimensioni (mm) 310 x 232 x H 122
Peso (kg) 4,1
[*] Le uscite Lampaggiante, Elettroserratura Spia Cancello Aperto possono essere programmate con altre funzioni (vedere “TABELLA 5 - Funzioni 1° livello”; oppure tramite program-
matore Oview, vedere capitolo 7.2). Le caratteristiche elettriche dell'uscita si adeguano in base alla programmazione:
lampeggiante: lampada 12Vdc, 21 Wmax
elettroserratura: 12Vac 15 VAmax
altre uscite (tutti i tipi): 1 lampada o relè 24Vdc (-30 e +50%), 4 Wmax
CARATTERISTICHE TECNICHE DEL PRODOTTO
10 – Italiano
IT
MANUTENZIONE DEL PRODOTTO
8
Per mantenere costante il livello di sicurezza e per garantire la massima durata
dell’intera automazione è necessaria una manutenzione regolare.
La manutenzione deve essere effettuata nel pieno rispetto delle prescrizioni sulla sicurezza del presente manuale e secondo quanto previsto dalle leggi e normative vigenti.
Importante – Durante le fasi di manutenzione oppure di pulizia del prodotto,
Scollegare la centrale dall’alimentazione elettrica.
Per gli altri dispositivi diversi da MC824H seguire quanto previsto nei rispettivi
piani manutenzione.
Per MC824H è necessaria una manutenzione programmata al massimo entro 6
mesi o 20.000 manovre dalla precedente manutenzione.
Per eseguire la manutenzione procedere nel modo seguente:
01. Scollegare qualsiasi sorgente di alimentazione elettrica, comprese le eventuali batterie tampone;
02. Verificare lo stato di deterioramento di tutti i materiali che compongono la
centrale con particolare attenzione a fenomeni di erosione o di ossidazione
delle parti; sostituire le parti che non forniscono sufficienti garanzie;
03. Ricollegare le sorgenti di alimentazione elettrica ed eseguire tutte le prove
e le verifiche previste nel capitolo 4.1 - Collaudo.
SMALTIMENTO DEL PRODOTTO
Questo prodotto è parte integrante dell’automazione, e dunque, deve
es sere smaltito insieme con essa.
Come per le operazioni d’installazione, anche al termine della vita di questo
prodotto, le operazioni di smantellamento devono essere eseguite da personale qualificato.
Questo prodotto è costituito da vari tipi di materiali: alcuni possono essere riciclati,
altri devono essere smaltiti. Informatevi sui sistemi di riciclaggio o smaltimento previsti dai regolamenti vigenti sul vostro territorio, per questa categoria di prodotto.
Attenzione! – alcune parti del prodotto possono contenere sostanze inquinanti o pericolose che, se disperse nell’ambiente, potrebbero provocare effetti dannosi sull’ambiente stesso e sulla salute umana.
Come indicato dal simbolo a lato, è vietato gettare questo prodotto nei rifiuti domestici. Eseguire quindi la “raccolta separata” per lo
smaltimento, secondo i metodi previsti dai regolamenti vigenti sul
vostro territorio, oppure riconsegnare il prodotto al venditore nel
momento dell’acquisto di un nuovo prodotto equivalente.
Attenzione! – i regolamenti vigenti a livello locale possono prevedere pesanti sanzioni in caso di smaltimento abusivo di questo prodotto.
Smaltimento della batteria tampone (se presente)
Attenzione! – La batteria scarica contiene sostanze inquinanti e quindi, non
deve essere buttata nei rifiuti comuni.
Occorre smaltirla utilizzando i metodi di raccolta ‘separata’, previsti dalle nor-
mative vigenti nel vostro territorio.
Français – 1
FR
FRANÇAIS
Sommaire
RECOMMANDATIONS ET PRÉCAUTIONS GÉNÉRALES . . . . . . . . . . . . 1
Recommandations pour la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Recommandations pour l’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Recommandations pour l’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
1 - DESCRIPTION DU PRODUIT ET TYPE D’UTILISATION . . . . . . . . . . 1
2 - INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2.1 - Contrôles avant l’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2.2 - Limites d’utilisation du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.3 - Installation typique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2.4 - Installation de la logique de commande . . . . . . . . . . . . . . . . . . . . . . . . 2
3 - BRANCHEMENTS ÉLECTRIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3.1 - Description des connexions électriques . . . . . . . . . . . . . . . . . . . . . . . . 2
3.2 - Connexions électriques de la logique de commande MC824H . . . . . . . 3
3.3 - Connexion d’autres dispositifs à MC824H . . . . . . . . . . . . . . . . . . . . . . 3
3.4 - Adressage des dispositifs connectés à MC824H . . . . . . . . . . . . . . . . . 3
3.5 - Première mise en service et vérification des connexions . . . . . . . . . . . . 3
3.6 - Reconnaissance des dispositifs connectés à MC824H . . . . . . . . . . . . . 3
3.7 - Sélection de la typologie d’opérateur connecté à MC824H
et reconnaissance des positions des butées mécaniques . . . . . . . . . . . 3
3.7.1 - Reconnaissance en mode automatique . . . . . . . . . . . . . . . . . . 4
3.7.2 - Reconnaissance en mode manuel . . . . . . . . . . . . . . . . . . . . . . 4
3.7.3 - Reconnaissance en mode mixte . . . . . . . . . . . . . . . . . . . . . . . . 4
3.8 - Vérification du mouvement des vantaux du portail . . . . . . . . . . . . . . . . 4
4 - ESSAI ET MISE EN SERVICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4.1 - Essai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
4.2 - Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5 - PROGRAMMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5.1 - Programmation du premier niveau (ON-OFF) . . . . . . . . . . . . . . . . . . . . 5
5.2 - Programmation deuxième niveau (paramètres réglables) . . . . . . . . . . . 6
5.3 - Fonctions spéciales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5.4 - Effacement de la mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6 - CQUE FAIRE SI… (guide pour la résolution des problèmes) . . . . . . 8
7 - APPROFONDISSEMENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7.1 - Connexion d’un récepteur radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7.2 - Connexion du programmateur Oview . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7.3 - Connexion du système à énergie solaire Solemyo . . . . . . . . . . . . . . . . 9
7.4 - Connexion de la batterie tampon mod. PS324 . . . . . . . . . . . . . . . . . . . 9
8 - MAINTENANCE DU PRODUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
MISE AU REBUT DU PRODUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
CARACTÉRISTIQUES TECHNIQUES DU PRODUIT . . . . . . . . . . . . . . . 10
DÉCLARATION CE DE CONFORMITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . II
Instructions et recommandations destinées à l’utilisateur . . . . . . . . . VII
Images . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . XII
MC824H est une logique électronique pour l’automatisation de portails battants. ATTENTION ! – Toute autre utilisation que celle décrite et dans
des conditions ambiantes différentes de celles indiquées dans ce guide
doit être considérée comme impropre et interdite !
La logique de commande est prévue pour être connectée à des dispositifs
appartenant au Système Opera, au système Bluebus et au système d’alimentation par l’énergie solaire Solemyo.
Si elle est alimentée par le secteur, la logique de commande peut loger une batterie tampon (mod. PS324, accessoire en option) qui en cas de panne de
l’énergie électrique (black-out électrique) garantit à l’automatisme l’exécution
de quelques manœuvres dans les heures qui suivent.
Parmi les autres accessoires disponibles, il y a les récepteurs de type embrochable «SM » (SMXI, OXI etc.).
DESCRIPTION DU PRODUIT
ET TYPE D’UTILISATION
1
Recommandations pour la sécurité
• ATTENTION ! – Ce guide contient des instructions et des recommandations importantes pour la sécurité des personnes. Une installation erro-
née peut causer de graves blessures. Avant de procéder à l’installation, il faut
lire attentivement toutes les parties du guide. En cas de doutes, suspendre
l’installation et demander des éclaircissements au Service Assistance Nice.
• ATTENTION ! – Instructions importantes : conserver avec soin ce
guide pour faciliter les éventuelles interventions futures de maintenance ou de mise au rebut du produit.
• ATTENTION ! – Conformément à la plus récente législation europé en ne, la réalisation d’un vantail ou d’un portail automatique doit respecter les normes prévues par la Directive 2006/42/CE (ex 98/37/CE)
(Directive Machines) et en particulier, les normes EN 12445; EN 12453;
EN 12635 et EN 13241-1 qui permettent de déclarer la conformité de
l’automatisation. Pour cette raison, toutes les opérations d’installation, de branchement, d’essai et de maintenance du produit doivent
être confiées exclusivement à un technicien qualifié et compétent !
Recommandations pour l’installation
• Avant de commencer l’installation vérifier si le présent produit est adapté au
type d’utilisation désirée (voir «Limites d’utilisation » paragraphe 2.2 et les
«Caractéristiques techniques du produit »). S’il n’est pas adapté, NE PAS
procéder à l’installation.
• Le contenu du présent manuel se réfère à une installation type, comme celle
décrite fig. 2a.
• Toutes les opérations d'installation et de maintenance doivent être
effectuées avec l'automatisation débranchée. Si le dispositif de déconnexion de l’alimentation n’est pas visible du lieu où est positionné l’automatisme, avant de commencer le travail accrocher sur le dispositif de déconnexion un panneau avec écrit “ATTENTION ! MAINTENANCE EN COURS”.
• Prévoir, sur la ligne d’alimentation de l’installation, un dispositif de déconne xion avec une distance d’ouverture des contacts permettant la déconnexion
complète dans les conditions prescrites par la catégorie de surtension III.
• La logique de commande doit être connectée à une ligne d’alimentation électrique avec mise à la terre.
• Au cours de l’installation, manipuler le produit avec précaution en évitant les
écrasements, les chocs, les chutes ou le contact avec des liquides de n’importe quelle nature. Ne pas mettre le produit à proximité de fortes sources de
chaleur ni l’exposer à des flammes vives. Toutes ces actions peuvent l’endommager et causer des problèmes de fonctionnement ou des situations de
danger. Si cela se produit, suspendre immédiatement l’installation et s’adresser au service après-vente Nice.
• Ne pas effectuer de modifications sur une partie quelconque du produit. Les
opérations non autorisées ne peuvent que provoquer des problèmes de
fonctionnement. Le constructeur décline toute responsabilité pour les dommages dérivant de modifications arbitraires au produit.
• Les matériaux de l’emballage du produit doivent être mis au rebut dans le
plein respect des normes locales en vigueur.
Recommandations pour l’utilisation
• Le produit n’est pas destiné à être utilisé par des personnes (enfants compris) aux capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience ou de connaissances, à moins que celles-ci aient pu
bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité,
d’une surveillance ou d’instructions sur l’utilisation du produit.
• Les enfants se trouvant à proximité de l’automatisme doivent être surveillés
pour éviter qu’ils jouent avec celui-ci.
• Ne pas laisser les enfants jouer avec les dispositifs de commande fixes. Garder
les dispositifs de commande portables (à distance) hors de la portée des enfants
RECOMMANDATIONS ET
PRÉCAUTIONS GÉNÉRALES
2.1 - Contrôles avant l’installation
Avant d’effectuer l’installation, il est nécessaire de vérifier l’intégrité des composants du produit, l’adéquation du modèle choisi et son adaptation au lieu prévu
INSTALLATION
2
FR
2 – Français
BRANCHEMENTS ÉLECTRIQUES
3
La connexion électrique entre les différents dispositifs (photocellules, claviers
numériques, lecteurs de cartes à transpondeur, etc.) présents dans l’installation
et la logique de commande, doit être effectuée à travers le système «Bluebus »
de Nice.
3.1 - Description des connexions électriques (fig. 6)
ANTENNE entrée pour l’antenne d’un récepteur radio
FLASH sortie pour 1 clignotant avec lampe de 12 V (maximum 21 W). [*]
ELS sortie pour serrure électrique de 12 Vca (maximum 15 VA) [*]
S.C.A. «Voyant Portail Ouvert »: sortie pour 1 lampe de signalisation de
24 V et maximum 4 W. [*]
BLUEBUS entrée pour dispositifs compatibles (MOFB, MOFOB, MOB et MOTB) ;
connexion des dispositifs en parallèle à l’aide de 2 conducteurs
dans lesquels passent aussi bien l’alimentation électrique que les
signaux de communication ; aucune polarité à respecter.
La connexion électrique à utiliser est de type parallèle et n’a besoin
de respecter aucune polarité. Durant la phase de reconnaissance,
chaque dispositif connecté à la logique de commande sera
reconnu individuellement par cette dernière, grâce à un code
univoque. Chaque fois qu’un dispositif sera ajouté ou éliminé, il
sera nécessaire d’effectuer la reconnaissance de celui-ci par la
logique (voir paragraphe 3.6).
STOP entrée pour dispositifs dont l’intervention provoque l’arrêt immédiat
de la manœuvre en cours, suivi d’une brève inversion ; possibilité
de connecter des contacts de type NO, NF ou des dispositifs avec
sortie à résistance constante 8,2 kΩ (bords sensibles). Tout dispositif
connecté à cette entrée est reconnu individuellement par la logique
durant la phase de reconnaissance (paragraphe 3.6) ; dans cette
phase, si la logique détecte une variation quelconque par rapport à
l’état appris, elle provoque un STOP. Il est possible de connecter à
cette entrée un ou plusieurs dispositifs même différents les uns
des autres :
– connecter en parallèle plusieurs dispositifs NO, sans limites de
quantité ;
– brancher en série plusieurs dispositifs NF, sans limites de quantité ;
– connecter en parallèle 2 dispositifs avec sortie à résistance
constante 8,2 kΩ. S’il y a plus de 2 dispositifs, il faut les connecter
en cascade avec 1 seule résistance terminale de 8,2 kΩ ;
- connecter en parallèle 2 dispositifs NO et NF, en mettant en série
au contact NF une résistance de 8,2 kΩ (cela rend possible aussi
la combinaison entre 3 dispositifs NO - NF et 8,2 kΩ);
P. P. entrée pour dispositifs de commande dont l’intervention provoque
la manœuvre en mode Pas à pas ; possibilité de connecter des
contacts de type NO
OPEN entrée pour dispositifs de commande dont l’intervention provoque
uniquement la manœuvre d’ouverture ; possibilité de connecter
des contacts de type NO
CLOSE entrée pour dispositifs de commande dont l’intervention provoque
uniquement la manœuvre de fermeture ; possibilité de connecter
des contacts de type NO
ENC1 entrée encodeur - opérateur 1 (borne 1, 2) ; aucune polarité à
respecter ;
ENC2 entrée encodeur - opérateur 2 (borne 4, 5) ; aucune polarité à
respecter ;
M1 sortie pour opérateur 1 (borne 7, 8, 9) ;
M2 sortie pour opérateur 2 (borne 10, 11, 12) ;
[*] Les sorties FLASH, ELS et S.C.A. peuvent être programmées avec d’autres
fonctions (voir «TABLEAU 5 - Fonctions 1
er
niveau » ; ou bien à l’aide du pro-
grammateur Oview, voir chapitre 7.2).
pour son installation :
• Vérifier que tout le matériel à utiliser est en excellent état et adapté à l’usage
prévu.
• Vérifier que toutes les conditions d’application rentrent dans les limites d’utilisation du produit (paragraphe 2.2) et dans les limites indiquées dans les
«caractéristiques techniques » du produit.
• Vérifier que l’environnement choisi pour l’installation est compatible avec l’encombrement total du produit (voir fig. 1).
• Vérifier que la surface choisie pour l’installation du produit est solide et peut
garantir une fixation stable.
• Vérifier que la zone de fixation de l’opérateur n’est pas sujette à inondation;
éventuellement, monter le produit suffisamment soulevé par rapport au sol.
• Vérifier que l’espace autour du produit permet un accès facile et sûr.
• Vérifier que tous les câbles électriques à utiliser sont du type énuméré dans le
Tableau 1.
• Vérifier la présence de butées mécaniques dans l’installation aussi bien en
fermeture qu’en ouverture.
2.2 - Limites d’utilisation du produit
Le présent produit peut être utilisé exclusivement avec les opérateurs METRO
(mod. ME3024), MOBY (mod. MB4024-MB5024), HYPPO (mod. HY7024HY7124), TOONA (mod. TO4024-TO5024-TO7024), X-Metro (mod. XME2124),
Big-Metro (BM5024), Metroelite, Wingoelite et dans le respect des limites d’utilisation respectives.
2.3 - Installation typique
La fig. 2a montre un exemple d’installation d’automatisation réalisée avec les
composants Nice :
a - Logique de commande
b - Opérateur
c - Indicateur clignotant
d - Photocellule
e - Clavier numérique - Lecteur à transpondeur - Sélecteur à clé
f - Colonne pour photocellule
g - Butées mécaniques en ouverture
h - Butée mécanique en fermeture
i - Serrure électrique
Ces composants sont positionnés selon un schéma typique et commun. En se
référant à la fig. 2a, établir la position approximative dans laquelle chaque
composant prévu sera installé. Important – Avant de procéder à l’installation,
préparer les câbles électriques nécessaires en se référant à la fig. 2a et au Ta -
bleau 1, « Caractéristiques techniques des câbles électriques ».
Attention – Durant la pose des gaines pour le passage des câbles électriques
et l’entrée des câbles dans le boîtier de la logique, tenir compte du fait que des
éventuels dépôts d’eau dans les puits de dérivation ou dans les gaines de raccordement peuvent créer des phénomènes de condensation à l’intérieur de la
logique qui risquent d’endommager les circuits électroniques.
2.4 - Installation de la logique de commande
Pour fixer la logique de commande, procéder comme illustré dans la fig. 3:
01. Ouvrir le boîtier de la logique en dévissant les vis (fig. 3-A);
02. Préparer les trous pour le passage des câbles électriques (fig. 3-B);
03. Fixer le boîtier (fig. 3-C);
04. Il est maintenant possible d’effectuer les connexions électriques: voir chap. 3.
Attention ! – Pour préparer l’entrée des goulottes pour les câbles électriques,
il faut percer le dessous du boîtier de la logique. Note – Si nécessaire, il est
possible d’utiliser l’entrée latérale pour les câbles mais uniquement à condition
d’utiliser des raccords appropriés pour les goulottes.
Pour effectuer l’installation des autres dispositifs présents dans l’automatisme,
se référer aux guides d’instructions respectives.
Connexion Type de câble Longueur maximum admise
A: Câble ALIMENTATION LOGIQUE DE COMMANDE 1 câble 3 x 1,5 mm
2
30 m (note 1)
B: Câble CLIGNOTANT avec antenne 1 câble 2 x 0,5 mm
2
20 m
1 câble blindé type RG58 20 m (longueur conseillée : moins de 5 m)
C: Câble DISPOSITIFS BLUEBUS 1 câble 2 x 0,5 mm
2
20 m (note 2)
D: Câble SÉLECTEUR À CLÉ 2 câbles 2 x 0,5 mm2 (note 3) 50 m
E: Câble ALIMENTATION OPÉRATEUR 1 câble 3 x 1,5 mm2 (note 4) 10 m
F: Câble CONNEXION ENCODEUR 1 câble 2 x 1 mm2 (note 4) 10 m
G: Câble CONNEXION SERRURE ÉLECTRIQUE 1 câble 2 x 1 mm
2
10 m
Note 1 – Si le câble d’alimentation fait plus de 30 m de long, il faut utiliser un câble d’une section supérieure (par exemple 3 x 2,5 mm²) et il faut réaliser une
mise à la terre de sécurité à proximité de l’automatisme.
Note 2 – Si le câble Bluebus fait plus de 20 m de long, jusqu’à un maximum de 40 m, il faut utiliser un câble d’une section supérieure (2 x 1 mm²).
Note 3 – Ces deux câbles peuvent être remplacés par un unique câble 4 x 0,25 mm².
Note 4 – Ces deux câbles peuvent être remplacés par un unique câble 5 x 1,5 mm².
ATTENTION ! – Les câbles utilisés doivent être adaptés au type d’environnement où est effectuée l’installation.
TABLEAU 1 - Caractéristiques techniques des câbles électriques (fig. 2b)
3.5 - Première mise en service et vérification des connexions
Après avoir alimenté électriquement la logique de commande, effectuer les
contrôles suivants :
• au bout de quelques secondes, vérifier que la led «Bluebus » (fig. 7) clignote
régulièrement à la fréquence d’1 clignotement à la seconde ;
• vérifier que les leds des photocellules (fig. 7), tant TX que RX, émettent des
clignotements. Le type de clignotement émis, dans cette phase, n’est pas
significatif ;
• vérifier que le clignotant connecté à la sortie FLASH est éteint.
Si les contrôles ne donnent pas le résultat indiqué, il faut couper l’alimentation
électrique de la logique et contrôler les différentes connexions électriques précédemment effectuées.
3.6 - Reconnaissance des dispositifs connectés à MC824H
Après avoir effectué la première mise sous tension, il faut faire reconnaître par la lo gi que de commande les dispositifs connectés aux entrées «Bluebus » et «Stop ».
ATTENTION ! – La phase de reconnaissance doit être effectuée même
si aucun dispositif n’est connecté à la logique de commande.
La logique de commande est en mesure de reconnaître individuellement les différents dispositifs connectés grâce à la procédure de reconnaissance et de
détecter les éventuelles anomalies présentes. C’est aussi la raison pour
laquelle il faut procéder à la reconnaissance des dispositifs à chaque ajout ou
retrait de l’un d’eux.
Les leds «L1 » et «L2 » présentes sur la logique (fig. 7) émettent des clignotements lents pour indiquer qu’il faut effectuer la reconnaissance:
01. Presser et maintenir enfoncées les touches « » et “Set” (fig. 7).
02. Relâcher les touches quand les leds «L1 » et «L2 » commencent à cligno-
ter très rapidement (au bout d’environ 3 s).
03. Attendre quelques secondes que la logique termine la reconnaissance des
dispositifs.
04. À la fin de cette phase la led «Stop » doit être allumée et les leds «L1 » et «L2 »
doivent s’éteindre (les leds «L3 » et «L4 » pourraient commencer à clignoter).
3.7 - Sélection de la typologie d’opérateur connecté à MC824H
et reconnaissance des positions des butées mécaniques
Après la reconnaissance des dispositifs (paragraphe 3.6), il faut effectuer la
sélection de la typologie des moteurs (voir Tableau 3) connectés et la recon-
naissance des positions des butées mécaniques (ouverture maximum et fermeture maximum). Cette procédure peut être exécutée en trois modalités:
automatique, manuelle et mixte.
En mode automatique, la logique effectue la reconnaissance des butées mécaniques et calcule les décalages les plus appropriés pour les vantaux (SA et SC,
fig. B).
En mode manuel, les huit positions (fig. B) sont programmées une par une en
déplaçant les vantaux aux endroits désirés. La position à programmer est identifiable grâce au clignotement de l’une des 8 leds (L1...L8), voir Tableau 4.
Dans le mode mixte, il est possible d’effectuer la procédure automatique puis,
avec la procédure manuelle, de modifier une ou plusieurs positions à l’exception des positions «0 » et «1 » (fig. B) qui coïncident avec les positions des
butées mécaniques.
FR
Français – 3
3.2 - Connexions électriques de la logique de commande
MC824H
Après avoir fixé le boîtier de la logique et préparé les trous pour le passage des
câbles électriques (chap. 2.4 et fig. 3), effectuer les connexions électriques:
ATTENTION !
– Toutes les connexions électriques doivent être effectuées en l’absence d’alimentation de secteur et avec la batterie tampon déconnectée si elle est présente dans l’installation.
– Les opérations de branchement doivent être effectuées exclusivement par du personnel qualifié.
– Sur la ligne électrique d’alimentation, il faut prévoir un dispositif assurant la
déconnexion complète de l’automatisation par rapport au secteur. Le dispositif
doit avoir une distance d’ouverture entre les contacts permettant une déconnexion complète dans les conditions prévues par la catégorie de surtension III,
conformément aux règles d’installation. Ce dispositif, en cas de besoin, garantit une déconnexion sûre et rapide de l’alimentation; il doit donc être placé si
possible dans une position visible depuis l’automatisme. S’il se trouve à distance, dans une position non visible, il faut prévoir un système empêchant l’é ventuelle reconnexion accidentelle ou non autorisée de l’alimentation, pour
conjurer tout danger. Le dispositif de connexion n’est pas fourni avec le produit.
01. Connecter d’abord le câble d’alimentation électrique (fig. 4) et le bloquer
avec le presse-étoupe;
02. Connecter ensuite les câbles électriques des moteurs M1 et M2, en res-
pectant les symboles sur l’étiquette (fig. 5):
a) connecter à la borne M1
le moteur qui actionne le vantail inférieur (le
deuxième qui commence la manœuvre d’ouverture) puis l’encodeur respectif aux bornes 1-2;
b) connecter à la borne M2 le moteur qui actionne le vantail supérieur (le
premier qui commence la manœuvre d’ouverture) puis l’encodeur respectif
aux bornes 4-5.
IMPORTANT! – Si l’installation ne comporte qu’un seul opérateur, le
connecter à la borne M2 en laissant libre la borne M1;
03. Ensuite, connecter les câbles électriques des différents dispositifs présents
en faisant référence à la fig. 6 et voir paragraphe 3.3. Note – Pour faciliter
les connexions des câbles, on peut extraire les bornes de leur logement.
3.3 - Connexion d’autres dispositifs à MC824H
S’il faut alimenter d’autres dispositifs prévus dans l’installation, par exemple un
lecteur de cartes à transpondeur ou l’éclairage du sélecteur à clé, il est possible de connecter ces dispositifs à la logique de commande sur les bornes «P.P.
(positif) » et «STOP (négatif) » (fig. 6). La tension d’alimentation est de 24 Vcc
(-30 % ÷ +50%) avec courant maximum disponible de 200 mA.
Note – La tension disponible aux bornes « P.P. » et « STOP » reste présente
même quand la fonction « Stand By » est activée sur la carte.
3.4 - Adressage des dispositifs connectés à MC824H
Pour permettre à la logique de reconnaître les dispositifs connectés au système
Bluebus, il faut effectuer l’adressage de ces derniers. Cette opération doit être
effectuée en positionnant correctement le cavalier présent dans chaque dispositif , voir le guide d’instructions de chaque dispositif: voir fig. A et Tableau 2.
À la fin de la procédure d’installation ou après l’enlèvement de photocellules ou
d’autres dispositifs, il faut effectuer la procédure de reconnaissance de ces derniers ; voir le paragraphe 3.6.
A
0
11
A
SC
SA
A
0
M1 M2
B
POSITIONS
T
ABLEAU 2- ADRESSES DES PHOTOCELLULES
Photocellule Cavaliers
FOTO
Photocellule extérieure h = 50 avec intervention en
fermeture (ferme et inverse le mouvement)
FOTO II
Photocellule extérieure h = 100 avec intervention
en fermeture (ferme et inverse le mouvement)
FOTO 1
Photocellule intérieure h = 50 avec intervention
aussi bien en fermeture (ferme et inverse le
mouvement) qu’en ouverture (ferme et repart
quand la photocellule est libérée)
FOTO 1 II
Photocellule intérieure h = 100 avec intervention
aussi bien en fermeture (ferme et inverse le
mouvement) qu’en ouverture (ferme et repart
quand la photocellule est libérée)
FOTO 2
Photocellule intérieure avec intervention en
ouverture (ferme et inverse le mouvement)
FOTO 2 II
Photocellule intérieure avec intervention en
ouverture (ferme et inverse le mouvement)
FOTO 3
CONFIGURATION NON AUTORISÉE
TABLEAU 3
Led Typologie opérateur Led Typologie opérateur
L5 TO7024
L6 BM5024
L7 METROELITE
L8 WINGOELITE
L1 MB4024 - MB5024 -
HY7024 - HY7124
L2 ME3024
L3 TO4024 - XME2124
L4 TO5024
FR
4 – Français
3.7.1 - Reconnaissance en mode automatique
01. Presser et maintenir enfoncées simultanément les touches «Set » et « »;
02. Relâcher les touches quand la led «L1 » commence à clignoter (sélection
des moteurs : jamais effectuée) ou quand l’une des leds «L1 … L8 »
s’allume (sélection des moteurs déjà effectuée);
03. Dans les 10 secondes presser la touche « » ou « » pour se déplacer
sur la led qui correspond à la typologie de l’opérateur connecté à la
logique (voir Tableau 3);
04. Presser et maintenir enfoncée
la touche «Set » pendant au moins 3
secondes pour mémoriser l’opérateur choisi. Passées 3 s, la led «L1 »
commence à clignoter, relâcher alors la touche ;
05. Presser et maintenir enfoncées
simultanément les touches «Set » et « »;
06. Relâcher les touches quand les leds «L3 » et «L4 » commencent à clignoter très rapidement (au bout d’environ 3 s);
07. Vérifier que l’automatisme effectue les séquences de manœuvres suivantes:
a - Fermeture lente de l’opérateur M1 jusqu’à la butée mécanique
b - Fermeture lente de l’opérateur M2 jusqu’à la butée mécanique
c - Ouverture lente de l’opérateur M2 et de l’opérateur M1 jusqu’à la butée
mécanique
d - Fermeture rapide des opérateurs M1 et M2
Avertissements:
– Si la première manœuvre (a) ne ferme pas le vantail commandé par le
moteur M1 mais celui commandé par M2, presser la touche «
» ou «»
pour arrêter la phase de reconnaissance. Inverser alors les connexions des
moteurs M1 et M2 sur les bornes présentes sur la logique puis celles des
encodeurs respectifs; commencer la procédure à partir du point 05;
– Si les deux premières manœuvres (a et b) ne sont pas des «fermetures» mais
des «ouvertures», presser la touche «
» ou «» pour arrêter la phase de
reconnaissance. Ensuite, sur l’opérateur qui a effectué la manœuvre d’ouverture, inverser les polarités des deux fils de l’opérateur (bornes 7 et 9 pour M1,
bornes 10 et 12 pour M2) puis commencer la procédure à partir du point 05 ;
08. À la fin de la manœuvre de fermeture des 2 moteurs (d), les leds «L3 » et
«L4 » s’éteignent en indiquant que la procédure a été exécutée correctement.
Avertissements:
– Si durant la procédure de reconnaissance automatique, il y a intervention
des photocellules ou d’un dispositif connecté à l’entrée «stop», la procédure s’interrompt et la led L1 commence à clignoter. Pour réactiver la reconnaissance, il faut reprendre la procédure à partir du point 05;
– La procédure de reconnaissance automatique peut être effectuée de nou-
veau à tout moment, même après avoir effectué l’installation; par exemple,
après la variation de la position des butées mécaniques.
3.7.2 - Reconnaissance en mode manuel
Attention! – À partir du point 05:
– pour se déplacer de la led L1 à L8
, il faut exercer une brève pression sur la
touche ou (la led clignote, en indiquant la position actuelle);
– pour faire bouger le moteur
dans un sens ou dans l’autre, il faut exercer une
pression continue
de la touche ou .
01. Presser et maintenir enfoncées
simultanément les touches «Set » et « »;
02. Relâcher les touches quand la led «L1 » commence à clignoter (sélection
des moteurs : jamais effectuée) ou quand l’une des leds «L1 … L8 »
s’allume (sélection des moteurs déjà effectuée);
03. Dans les 10 secondes presser la touche « » ou « » pour se déplacer
sur la led qui correspond à la typologie de l’opérateur connecté à la
logique (voir Tableau 3);
04. Presser et maintenir enfoncée
la touche «Set » pendant au moins 3
secondes pour mémoriser l’opérateur choisi. Passées 3 s, la led «L1 »
commence à clignoter, relâcher alors la touche ;
05. • la led
L1 clignote : position 0 de M1
Pour commander et porter le moteur 1 dans la position 0 (fig. B) : pres
ser et maintenir enfoncée la touche « » ou « ». Quand la position est
atteinte, relâcher la touche pour arrêter la manœuvre. Pour mémoriser la
position, presser et maintenir enfoncée
la touche «Set » pendant au
moins 3 s puis la relâcher (au bout de 2 s la led L1 reste allumée et quand
on relâche la touche «Set » la led L2 commence à clignoter).
• la led
L2 clignote : position 0 de M2
Pour commander et porter le moteur 2 dans la position 0 (fig. B) : presser et maintenir enfoncée la touche « » ou « ». Quand la position est
atteinte, relâcher la touche pour arrêter la manœuvre. Pour mémoriser la
position, presser et maintenir enfoncée la touche «Set » pendant au
moins 3 s puis la relâcher (au bout de 2 s la led L2 reste allumée et quand
on relâche la touche «Set » la led L3 commence à clignoter).
• la led L3 clignote : position SA de M2
Pour commander et porter le moteur 2 dans la position SA (fig. B):
presser et maintenir enfoncée la touche « » ou « ». Quand la position
est atteinte, relâcher la touche pour arrêter la manœuvre. Pour mémoriser la position, presser et maintenir enfoncée la touche «Set » pendant
au moins 3 s puis la relâcher (au bout de 2 s la led L3 reste allumée et
quand on relâche la touche «Set » la led L4 commence à clignoter).
• la led L4 clignote : position A de M1
Pour commander et porter le moteur 1 dans la position A (fig. B) : presser et maintenir enfoncée la touche « » ou « ». Quand la position est
atteinte, relâcher la touche pour arrêter la manœuvre. Pour mémoriser la
position, presser et maintenir enfoncée la touche «Set » pendant au
moins 3 s puis la relâcher (au bout de 2 s la led L4 reste allumée et quand
on relâche la touche «Set » la led L5 commence à clignoter).
• la led L5 clignote : position A de M2
Pour commander et porter le moteur 2 dans la position A (fig. B) : presser et maintenir enfoncée la touche « » ou « ». Quand la position est
atteinte, relâcher la touche pour arrêter la manœuvre. Pour mémoriser la
position, presser et maintenir enfoncée la touche «Set » pendant au
moins 3 s puis la relâcher (au bout de 2 s la led L5 reste allumée et quand
on relâche la touche «Set » la led L6 commence à clignoter).
• la led L6 clignote : position SC de M1
Pour commander et porter le moteur 1 dans la position SC (fig. B):
presser et maintenir enfoncée la touche « » ou « ». Quand la position
est atteinte, relâcher la touche pour arrêter la manœuvre. Pour mémoriser la position, presser et maintenir enfoncée la touche «Set » pendant
au moins 3 s puis la relâcher (au bout de 2 s la led L6 reste allumée et
quand on relâche la touche «Set » la led L7 commence à clignoter).
• la led L7 clignote : position 1 de M1
Pour commander et porter le moteur 1 dans la position 1 (fig. B) : presser et maintenir enfoncée la touche « » ou « ». Quand la position est
atteinte, relâcher la touche pour arrêter la manœuvre. Pour mémoriser la
position, presser et maintenir enfoncée la touche «Set » pendant au
moins 3 s puis la relâcher (au bout de 2 s la led L7 reste allumée et quand
on relâche la touche «Set » la led L8 commence à clignoter).
• la led L8 clignote : position 1 de M2
Pour commander et porter le moteur 2 dans la position 1 (fig. B) : pres-
ser et maintenir enfoncée la touche « » ou « ». Quand la position est
atteinte, relâcher la touche pour arrêter la manœuvre. Pour mémoriser la
position, presser et maintenir enfoncée la touche «Set » pendant au
moins 3 s puis la relâcher pour sortir de la programmation (au bout de 2
s la led L8 reste allumée jusqu’à ce qu’on relâche la touche «Set »).
Note – Programmation manuelle d’une installation avec un seul opérateur : procéder comme décrit au début de ce paragraphe à partir de la phase
01. À la phase 05 procéder comme suit:
- programmer les positions relatives aux leds L1 (0 de M1) et L7 (1 de
M1) de la façon suivante: maintenir enfoncée la touche «Set » pendant au
moins 3 s puis la relâcher (au bout de 2 s la led reste allumée et quand on
relâche la touche «Set » la led successive commence à clignoter).
- ne pas programmer
les positions relatives aux leds L3 (SA de M2) et
L4 (A de M1) - L6 (SC de M1): pour se déplacer rapidement entre les posi-
tions presser brièvement la touche « » ou « ».
3.7.3 - Reconnaissance en mode mixte
Effectuer cette procédure après l’exécution de l’apprentissage en mode automatique:
01. Presser et maintenir enfoncées simltanément les toches «Set » et « »;
02. Relâcher les touches quand la led «L1 » commence à clignoter(sélection
des moteurs: jamais effectuée) ou quand l’une des leds «L1 … L8»
s’allume (sélection des moteurs: déjà effectuée);
03. Dans les 10 secondes presser la touche « » ou « » pour se déplacer
sur la led qui correspond à la typologie de l’opérateur connecté à la
logique (voir Tableau 3);
04. Presser et maintenir enfoncée
la touche «Set » pendant au moins 3
secondes pour mémoriser l’opérateur choisi. Passées 3 s, la led «L1 »
commence à clignoter, relâcher alors la touche;
05. Avec une brève pression de la touche « » ou « », déplacer la led cli-
gnotante (L1…L8) sur la position que l’on souhaite programmer et procéder pour chaque position, comme décrit au point 05 de la reconnaissance
en mode manuel (paragraphe 3.7.2).
Répéter cette dernière opération pour toutes les autres positions que l’on
souhaite modifier.
Pour terminer la reconnaissance manuelle, presser plusieurs fois la touche
« », de manière à porter la led qui clignote au-delà de L8.
3.8 - Vérification du mouvement des vantaux du portail
À la fin de la phase de reconnaissance, il est conseillé de faire effectuer à la logique
quelques manœuvres d’ouverture et de fermeture, de manière à vérifier le mouvement correct du portail, les éventuels défauts de montage et de réglage.
01. Presser la touche «Open ». Vérifier le décalage correct des vantaux en
ouverture et vérifier que durant la manœuvre d’ouverture on a bien la
phase d’accélération, la phase à vitesse constante et la phase de ralentissement. Quand la manœuvre est terminée, les vantaux doivent s’arrêter à
quelques centimètres de la butée mécanique d’ouverture;
02. Presser la touche «Close » et vérifier que durant la manœuvre de fermeture on a bien la phase d’accélération, la phase à vitesse constante et la
phase de ralentissement. Vérifier le décalage correct des vantaux en fermeture. À la fin, les vantaux doivent être parfaitement fermés sur la butée
mécanique de fermeture;
03. Vérifier, durant les manœuvres, que le clignotant effectue des clignotements réguliers de 0,5 seconde.
TABLEAU 4
Position Led Description
Position 0
(moteur 1)
Position 0
(moteur 2)
Position SA
(moteur 2)
Position A
(moteur 1)
Position A
(moteur 2)
Position SC
(moteur 1)
Position 1
(moteur 1)
Position 1
(moteur 2)
Position de fermeture maximum : quand le vantail 1 bat sur la
butée mécanique de fermeture
Position de fermeture maximum : quand le vantail 2 bat sur la
butée mécanique de fermeture
Décalage en ouverture : quand le vantail 2 dépasse cette position l’ouverture du vantail 1 commence
Position d’ouverture désirée: position dans laquelle le vantail
connecté au moteur 1 doit s’arrêter à la fin d’une manœuvre
d’ouverture. Il n’est pas nécessaire que cette position coïncide avec la butée mécanique d’ouverture mais elle peut être
choisie à volonté entre la position «0» et «1».
Position d’ouverture désirée: position dans laquelle le vantail
connecté au moteur 2 doit s’arrêter à la fin d’une manœuvre
d’ouverture. Il n’est pas nécessaire que cette position coïncide avec la butée mécanique d’ouverture mais elle peut être
choisie à volonté entre la position «0» et «1».
Décalage en fermeture : quand le vantail 1 se trouve en des sous
de cette position la fermeture du vantail 2 commence
Position d’ouverture maximum : quand le vantail 1 bat sur la
butée mécanique d’ouverture
Position d’ouverture maximum : quand le vantail 2 bat sur la
butée mécanique d’ouverture
L1
L2
L3
L4
L5
L6
L7
L8
FR
Français – 5
Sur la logique se trouvent 3 touches OPEN (), STOP (SET), CLOSE () qui
peuvent être utilisées aussi bien pour commander la logique durant les phases
d’essai que pour la programmation des fonctions disponibles.
Les fonctions programmables disponibles sont disposées sur 2 niveaux et leur
état de fonctionnement est signalé par les 8 leds (L1 ... L8) présentes sur la
logique ( led allumée
= fonction active ; led éteinte = fonction inactive).
Utiliser les touches de programmation :
OPEN (): – touche pour commander l’ouverture du portail ; – touche de
sélection en phase de programmation.
STOP/SET : touche pour arrêter une manœuvre; si elle est pressée pendant
plus de 5 secondes, elle permet d’entrer dans la phase de programmation.
CLOSE (): – touche pour commander la fermeture du portail ; – touche de
sélection en phase de programmation.
5.1 - Programmation du premier niveau (ON-OFF)
Toutes les fonctions du premier niveau sont programmées en usine sur «OFF »
et peuvent être modifiées à tout moment. Pour vérifier les différentes fonctions
voir Tableau 5. Pour la procédure de programmation voir Tableau 6.
IMPORTANT – La procédure de programmation présente un temps maximum
de 10 secondes entre la pression d’une touche et l’autre. Une fois ce temps
écoulé, la procédure prend fin automatiquement en mémorisant les modifications faites jusqu’à ce moment-là.
PROGRAMMATION
5
Il s’agit des phases les plus importantes dans la réalisation de l’automatisation
afin de garantir la sécurité maximum de l’installation. La procédure d’essai peut
être utilisée aussi pour vérifier périodiquement les dispositifs qui composent
l’automatisation. Les phases de l’essai et de la mise en service de l’automatisme doivent être effectuées par du personnel qualifié et expérimenté qui devra
se charger d’établir les essais nécessaires pour vérifier les solutions adoptées
en fonction du risque présent et s’assurer du respect de tout que ce qui est
prévu par les lois, les normes et les réglementations, en particulier, de toutes les
prescriptions de la norme EN 12445 qui établit les méthodes d’essai pour le
contrôle des automatismes de portails.
Les dispositifs supplémentaires ou en option, doivent être soumis à un essai
spécifique, aussi bien en ce qui concerne leur bon fonctionnement que leur
interaction correcte avec MC824H ; se référer par conséquent aux guides
d’instructions de chaque dispositif.
4.1 - Essai
La séquence d’opérations à effectuer pour l’essai, décrite ci-après, se réfère à
une installation typique (fig. 2a):
1 Vérifier que tout ce qui est prévu dans le chapitre «Recommandations pour
l’installation » est rigoureusement respecté.
2 Débrayer les opérateurs pour la manœuvre manuelle comme décrit dans le
guide d’instructions respectif. En agissant sur le vantail, au point prévu pour
la manœuvre manuelle, vérifier qu’il est possible de bouger les vantaux en
ouverture et en fermeture avec une force inférieure à 390 N.
3 Bloquer les opérateurs (voir le guide d’instructions).
4 En utilisant les dispositifs de commande (émetteur, bouton de commande,
sélecteur à clé, etc.), effectuer des essais d’ouverture, de fermeture et d’arrêt du portail et vérifier que le mouvement des vantaux correspond à ce qui
est prévu. Il convient d’effectuer différentes manœuvres pour contrôler le
mouvement des vantaux et détecter les éventuels défauts de montage et
de réglage ainsi que la présence de points de frottement.
5 Vérifier un par un le fonctionnement correct de tous les dispositifs de sécu-
rité présents dans l’installation (photocellules, bords sensibles, etc.). Quand
un dispositif intervient la led «BLUEBUS », présente sur la logique de commande, émet 2 clignotements plus rapides confirmant la reconnaissance.
6 Si la protection contre les situations dangereuses provoquées par le mouve -
ment des vantaux a été assurée à travers la limitation de la force d’impact, il
faut effectuer la mesure de la force conformément à ce qui est prévu par la
norme EN 12445 et éventuellement, si le contrôle de la «force de l’o pérateur » est utilisé comme auxiliaire du système pour la réduction de la for ce
d’impact, essayer et trouver le réglage qui donne les meilleurs résultats.
4.2 - Mise en service
La mise en service ne peut avoir lieu que si toutes les phases d’essai
ont été effectuées avec résultat positif.
ESSAI ET MISE EN SERVICE
4
1 Réaliser le dossier technique de l’automatisation qui devra comprendre les
documents suivants : le dessin d’ensemble de l’automatisation, le schéma
des connexions électriques effectuées, l’analyse des risques présents et les
solutions adoptées, la déclaration de conformité du fabricant de tous les
dispositifs utilisés et la déclaration de conformité remplie par l’installateur.
2 Appliquer sur le portail une plaquette contenant au moins les données sui-
vantes : type d’automatisme, nom et adresse du constructeur (responsable de
la «mise en service »), numéro de série, année de construction et marque CE ;
3 Remplir et remettre au propriétaire de l’automatisation la déclaration de
conformité de l’automatisation ;
4 Remplir et remettre au propriétaire de l’automatisme le «Guide de l’utili-
sateur » se référant à l’automatisation ;
5 Réaliser et remettre au propriétaire de l’automatisation le «Plan de main-
tenance » qui réunit les prescriptions pour la maintenance de tous les dis-
positifs de l’automatisation ;
6 Avant de mettre l’automatisation en service, informer de manière adéquate
le propriétaire sur les risques résiduels.
Pour toute la documentation citée, Nice, à travers son service après-vente,
met à disposition des notices d’instructions, des guides et des formulaires
préremplis. Voir également sur: www.nice-service.com
TABLEAU 5 - Fonctions de premier niveau
Led Fonction Description
L1 Fermeture automatique
L2 Referm. après photo
L3 Fermer toujours
L4 Stand by (Bluebus)
L5 Serrure électrique /
Éclairage automatique
L6 Préclignotement
L7 «Fermeture » devient
«Ouverture partielle »
L8 «Voyant portail ouvert » ou
«Voyant maintenance »
Fonction ACTIVE : après une manœuvre d’ouverture, il y a une pause (de la durée du temps de pause
programmé) après laquelle la logique de commande commence automatiquement une manœuvre de fermeture. La valeur d’usine du temps de pause est de 30 s.
F
onction INACTIVE : le fonctionnement est de type «semi-automatique ».
F
onction ACTIVE : si les photocellules interviennent durant la manœuvre d’ouverture ou de fermeture, le
temps de pause se réduit à 5 s, indépendamment du «temps de pause » programmé.
Avec la «fermeture automatique » désactivée, si les photocellules interviennent durant la fermeture, la
«fermeture automatique » s’active avec le «temps de pause » programmé.
Fonction ACTIVE : en cas de coupure du courant, même de courte durée, au retour du courant, la logique
de commande dé tecte le portail ouvert et commence automatiquement une manœuvre de fermeture, précédée de 5 s de préclignotement.
F
onction INACTIVE : aucune manœuvre au retour du courant électrique.
F
onction ACTIVE : 1 minute après la fin de la manœuvre, la logique éteint la sortie «Bluebus » (et donc les
dispositifs connectés) et toutes les leds sauf la led Bluebus qui clignotera plus lentement. Quand une commande arrive, la logique rétablit le fonctionnement normal (avec un court retard). Cette fonction a pour but de
réduire les consommations; aspect important avec alimentation par batteries ou panneaux photovoltaïques.
F
onction ACTIVE : la sortie «serrure électrique » commute son fonctionnement en «éclairage automatique ».
F
onction INACTIVE : la sortie fonctionne comme serrure électrique.
F
onction ACTIVE : il est possible d’ajouter une pause de 3 secondes entre l’allumage du clignotant et le
début de la manœuvre, pour signaler à l’avance une situation de danger.
F
onction INACTIVE : la signalisation du clignotant coïncide avec le début de la manœuvre.
F
onction ACTIVE : l’entrée « Close » de la logique commute son fonctionnement en « Ouverture partielle 1 ».
F
onction ACTIVE : la sortie «voyant portail ouvert » de la logique commute son fonctionnement en «voyant
maintenance ».
F
onction INACTIVE : la sortie fonctionne comme «voyant portail ouvert ».
Loading...
