Guida all’installazione di Universal
Pass Through WN3100RP WiFi Range
Extender
Per iniziare
Francia
Germania
WiFi Extender WN3100RP consente di estendere la copertura Wi-Fi oltre
la portata del router wireless o del gateway.
• I LED a forma di freccia consentono di individuare la posizione più
adatta per l'extender.
• Grazie alla presa di corrente dell'extender, è possibile continuare a
utilizzare una spina collegata alla presa di corrente.
L'aspetto dell'extender varia in base al Paese o alla regione.
2
Come individuare la posizione più adatta
Router Wi-Fi
Client
Extender
Una volta installato l'extender e connesso alla rete, i LED a forma di
freccia indicano la posizione migliore in cui collegare l'extender. Se le
frecce non si accendono, significa che la posizione è corretta.
Freccia a sinistra lampeggiante. L'extender è troppo
distante dal router o dal gateway.
Freccia a destra lampeggiante. L'extender è troppo
distante dal computer o dal dispositivo wireless.
3
Installazione dell'extender
Interruttore di
On/Off
alimentazione
Posizionare l'extender, collegarlo a una fonte di alimentazione e
connetterlo alla rete Wi-Fi.
Posizionamento e accensione dell'extender
1. Posizionare l'extender a metà tra il router e la zona con scarsa
copertura W-Fi.
Se non è possibile posizionare l'extender in una posizione
intermedia, avvicinare l'extender alla posizione in cui la copertura è
scarsa, ma sempre all'interno della portata wireless del router.
2. Assicurarsi che l'interruttore di
alimentazione On/Off situato sulla
parte laterale dell'extender si trovi in
posizione On.
3. Collegare l'extender a una presa di
corrente e attendere 1 minuto finché
l'extender non si avvia.
Il LED di alimentazione
diventa verde.
4
Connessione dell'extender alla rete Wi-Fi
Non collegare l'extender al router via cavo, l'extender si connette alla rete
wireless solo tramite Wi-Fi. È possibile utilizzare la configurazione Wi-Fi
Protected Setup (WPS) oppure quella del browser Web.
Per connettersi tramite WPS:
1. Premere il tasto WPS posto sul lato
dell'extender.
Il LED di protezione Wi-Fi
lampeggia.
2. Entro 2 minuti, premere il tasto WPS
sul router wireless.
Il LED del collegamento al
router si accende.
Il LED di protezione Wi-Fi diventa verde.
Il nome della rete di extender viene modificato. Consultare
nome della rete Wi-Fi dell'extender
a pagina 6.
Per connettersi tramite browser Web:
1. Sul computer o sul dispositivo wireless, cercare e connettersi alla
rete Wi-Fi NETGEAR_EXT.
Il LED del collegamento al client si accende.
2. Aprire un browser Web.
Nuovo
5

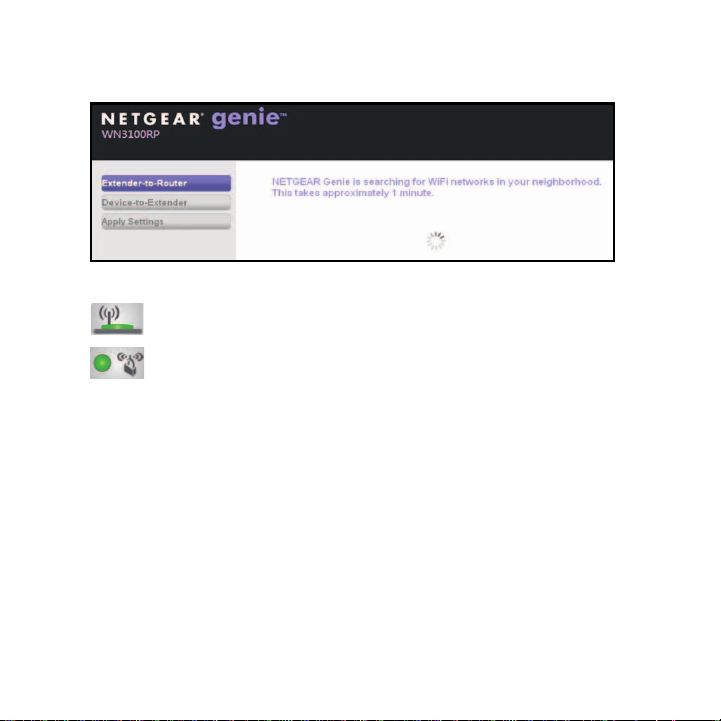

3. Quando richiesto, selezionare una lingua dall'elenco.
Viene visualizzata la schermata di NETGEAR genie.
4. Attenersi alla procedura per connettere l'extender alla rete Wi-Fi.
Una volta connesso l'extender, il LED del collegamento al
router si accende.
Se la rete è protetta, il LED di protezione Wi-Fi diventa verde.
Nuovo nome della rete Wi-Fi dell'extender
La prima volta che l'extender si connette alla rete Wi-Fi, il nome della rete
Wi-Fi (SSID) dell'extender si modifica nel nome di rete con l'aggiunta di
_EXT alla fine. Ad esempio:
Nome rete Wi-Fi: NomeRete
Nome rete Extender: NomeRete_EXT
Se l'extender non si connette alla rete Wi-Fi, spostarlo in una posizione
con una ricezione migliore. Ad esempio, potrebbe essere necessario
avvicinarlo al router o al gateway.
6
Connessione della rete Wi-Fi di extender
Al termine dell'installazione dell'extender, è possibile connetterlo alla rete
Wi-Fi.
Per stabilire la connessione alla rete di extender:
1. Portare il computer o il dispositivo wireless nella posizione con
scarsa copertura Wi-Fi.
2. Cercare il nuovo nome di rete di extender (NomeRete_EXT).
3. Selezionare la rete e immettere la stessa password Wi-Fi utilizzata per
la rete domestica.
4. Entro 2 minuti, controllare i LED a forma di freccia situati sull'extender.
• Se le frecce non si accendono, significa che la posizione è
corretta.
• Quando l'extender si connette a una rete e un client si
connette alla rete di extender, un LED a forma di freccia
lampeggia per 2 minuti se la potenza del segnale Wi-Fi
proveniente dall'extender o da esso captato è debole.
Freccia a sinistra lampeggiante. L'extender è troppo
distante dal router o dal gateway.
Freccia a destra lampeggiante. L'extender è troppo
distante dal computer o dal dispositivo wireless.
Nota: se non si riesce a ottenere un buon segnale Wi-Fi, trovare una
posizione priva di ostacoli. Ad esempio, sollevare il router dal suolo e
posizionarlo su un tavolo o una scrivania oppure spostare mobili che
potrebbero bloccare l'extender.
7
Prestazioni dell'extender
Il LED del collegamento al router indica le prestazioni ottenute tra
il router e l'extender. Se il LED è spento, l'extender non è connesso alla
rete Wi-Fi.
Il LED del collegamento al client indica le prestazioni ottenute tra
l'extender e il client. Se il LED è spento, nessun computer o dispositivo
wireless è connesso alla rete di extender.
Questi LED vengono visualizzati nei seguenti colori:
• Il verde indica il livello di prestazione migliore.
• Il giallo indica un livello di prestazione accettabile.
• Il rosso indica un livello di connessione scarso o assente.
8
Modifica delle impostazioni della rete di
extender
In seguito all'installazione, è possibile modificare le impostazioni della
rete di extender, se lo si desidera. Ad esempio, se si modifica il nome
rete, è possibile accedere all'extender e modificarne il nome rete per farli
corrispondere.
Per accedere all'extender e modificarne le impostazioni:
1. Avviare un browser Web.
2. Immettere mywifiext.net.
3. Digitare admin come nome utente e password per la password.
Il metodo più semplice per modificare le impostazioni è quello che
prevede l'uso della configurazione guidata.
4. Selezionare Setup Wizard (Configurazione guidata).
La procedura guidata consente di completare la procedura:
• Selezionare la rete Wi-Fi che si desidera estendere.
• Immettere la password Wi-Fi di tale rete.
• Assegnare un nome alla rete di extender.
• Connettere il computer o il dispositivo wireless alla rete di
extender.
9
Connessione alla porta Ethernet
Router wireless
Accesso a Internet
Range Extender
in un ufficio domestico
nel soggiorno
tramite lettore Blu-ray
È possibile connettere dispositivi quali computer, TV, lettori Blu-ray o
console per videogiochi alla porta Ethernet dell'extender.
10
Ripristino delle impostazioni predefinite
È possibile ripristinare le impostazioni predefinite dell'extender tramite il
relativo pulsante di ripristino.
Per ripristinare le impostazioni predefinite:
1. Inserire una graffetta nel foro di ripristino e premere finché il LED
di alimentazione non lampeggia di giallo.
2. Rilasciare il pulsante.
Tutti i LED si spengono per circa 3 secondi.
Il LED di alimentazione diventa giallo senza intermittenza per circa
30 secondi.
Il LED di alimentazione diventa verde senza intermittenza.
11
Assistenza
Grazie per aver scelto i prodotti NETGEAR.
Una volta completata l'installazione del dispositivo, individuare il numero di serie
riportato sull'etichetta del prodotto e utilizzarlo per registrare il prodotto all'indirizzo
https://my.netgear.com.
La registrazione è necessaria per poter utilizzare il servizio di assistenza via telefono
NETGEAR. NETGEAR consiglia di registrare il prodotto tramite il sito Web di
NETGEAR.
Gli aggiornamenti del prodotto e l'assistenza Web sono disponibili alla pagina
http://support.netgear.com.
NETGEAR consiglia di utilizzare solo le risorse di supporto NETGEAR ufficiali.
È possibile scaricare il manuale utente online dal sito Web
http://downloadcenter.netgear.com o tramite un collegamento incluso nell'interfaccia
utente del prodotto.
Marchi commerciali
NETGEAR, il logo NETGEAR e Connect with Innovation sono marchi commerciali e/o
marchi registrati di NETGEAR, Inc. e/o delle sue consociate negli Stati Uniti e/o in altri
Paesi. Le informazioni sono soggette a modifica senza preavviso. © NETGEAR, Inc.
Tutti i diritti riservati.
Conformità
Per la Dichiarazione di conformità UE corrente, visitare il sito Web:
http://support.netgear.com/app/answers/detail/a_id/11621/.
Solo per uso in ambiente interno. Valido per la vendita negli Stati membri dell'UE, nei
Paesi EFTA e in Svizzera.
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA
Giugno 2013
