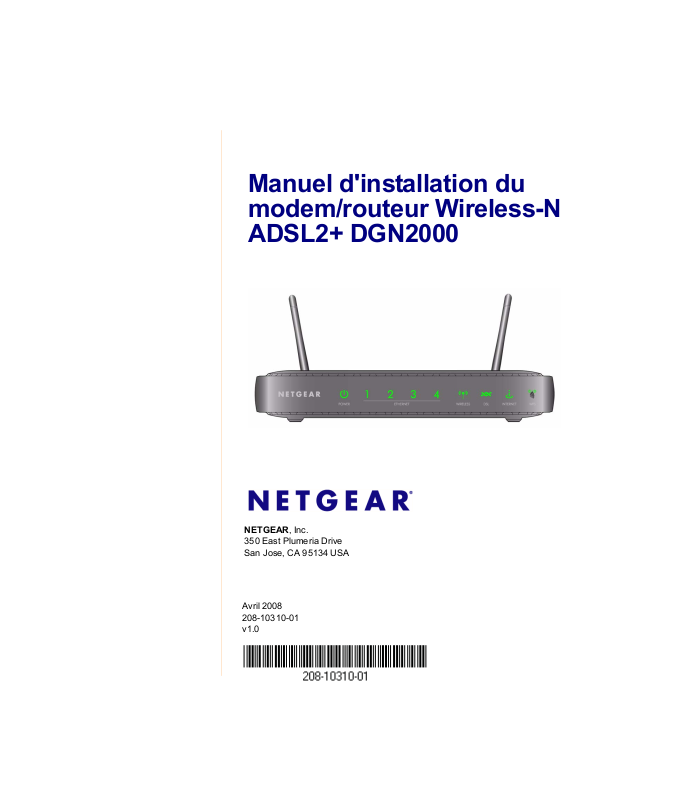

NETGEAR DGN2000 User Manual [fr]
Manuel d'installation du modem/routeur Wireless-N ADSL2+ DGN2000
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134 USA
Avril 2008
208-10310-01
v1.0
©2008 de NETGEAR, Inc. Tous droits réservés.
Marques commerciales
NETGEAR et le logo NETGEAR sont des marques déposées de NETGEAR, Inc. Microsoft, Windows, et Windows NT
sont des marques déposées de Microsoft Corporation. Les autres marques et noms de produits sont des marques de
commerce ou des marques déposées de leurs détenteurs respectifs.
Conditions
Afin d'améliorer sa conception, ses fonctions opérationnelles et/ou sa fiabilité, NETGEAR se réserve le droit d'apporter
des modifications aux produits décrits dans ce document sans préavis.
NETGEAR décline toute responsabilité quant aux conséquences de l'utilisation des produits ou des configurations de
circuits décrits ci-après.
ii
Sommaire
Manuel d'installation du modem/routeur Wireless-N ADSL2+ DGN2000
Se familiariser avec le routeur sans fil ................................................................................. 1
Déballage du nouveau routeur .......................................................................................... 1
Caractéristiques matérielles .............................................................................................. 2
Panneau avant du routeur ........................................................................................... 2
Panneau arrière du routeur ......................................................................................... 4
Panneau latéral du routeur .......................................................................................... 5
Etiquette du routeur ..................................................................................................... 6
Positionnement du routeur sans fil .................................................................................... 6
Installation du Modem/Routeur Wireless-N ....................................................................... 7
Installation du routeur à l'aide de l'assistant Assistant de configuration ......................... 9
Utilisation de l'assistant de configuration ........................................................................... 9
Connexion au routeur après l'installation ......................................................................... 10
Installation manuelle de votre routeur (utilisateurs chevronnés, Mac et Linux) ............ 11
Microfiltres ADSL .............................................................................................................12
Microfiltre ADSL ........................................................................................................ 12
Microfiltre ADSL avec répartiteur intégré .................................................................. 12
Connexion du Modem/Routeur Wireless-N ..................................................................... 13
Vérification de la connexion ............................................................................................. 16
Configuration du routeur pour l'accès à Internet .............................................................. 17
Configuration de votre réseau sans fil................................................................................ 21
Spécification des paramètres sans fil .............................................................................. 21
Paramétrage manuel de votre SSID et de votre sécurité sans fil ............................. 22
Utilisation de Push 'N' Connect (WPS) pour configurer votre réseau sans fil ........... 23
Test de la connectivité sans fil de base ........................................................................... 26
iii
Dépannage............................................................................................................................. 29
Fonctionnement de base ................................................................................................. 29
Voyant d'alimentation éteint ...................................................................................... 30
Le voyant d'alimentation est rouge ........................................................................... 30
Les voyants des ports LAN ou Internet ne s'allument pas ........................................ 31
Dépannage de l'interface de configuration Web .............................................................. 31
Dépannage de la connexion ISP ..................................................................................... 32
Connexion ADSL ....................................................................................................... 32
Obtention d'une adresse IP Internet ......................................................................... 33
Dépannage PPPoE ou PPPoA .................................................................................34
Dépannage de la navigation Internet ........................................................................ 34
Dépannage d'un réseau TCP/IP à l'aide de l'utilitaire Ping ............................................. 35
Test du chemin du réseau local vers votre routeur ................................................... 35
Test du chemin de votre ordinateur vers un périphérique distant ............................. 36
Rétablissement de la configuration et du mot de passe par défaut ................................. 37
Utilisation des boutons Wireless On/Off et WPS pour réinitialiser le routeur ............ 37
Caractéristiques techniques................................................................................................ 39
Caractéristiques générales .............................................................................................. 39
Configuration par défaut .................................................................................................. 40
Documents connexes........................................................................................................... 43
Enregistrement et certifications .......................................................................................... 45
iv
Se familiariser avec le routeur sans fil
Nous vous félicitons d'avoir acheté ce routeur sans fil haut débit NETGEAR®, le Modem/Routeur
Wireless-N ADSL2+ DGN2000.
Avant d'installer votre routeur, vérifiez le contenu de la boîte (consultez la section « Déballage du
nouveau routeur » à la page 1). Familiarisez-vous avec les panneaux avant et arrière du routeur (en
particulier les voyants) et avec les informations importantes mentionnées sur l'étiquette du routeur
(consultez la section « Caractéristiques matérielles » à la page 2). Lisez ensuite la section
« Positionnement du routeur sans fil » à la page 6 afin de vérifier que vous avez choisi le meilleur
endroit pour installer le routeur.
Ce chapitre décrit comment configurer le modem/routeur Wireless-N sur votre réseau local (LAN)
et comment se connecter à Internet. Il décrit comment configurer votre modem/routeur Wireless-N
pour un accès à Internet et comment configurer une connectivité sans fil de base.
Déballage du nouveau routeur
Votre routeur doit être livré avec les éléments suivants :
• Modem/Routeur Wireless-N
• Adaptateur secteur CA (en fonction des régions)
• Câble Ethernet de catégorie 5 (Cat 5)
• Câble téléphonique avec un connecteur RJ-11
• Microfiltres ADSL (la quantité et le type varient en fonction de la région)
•Un CD, sur lequel vous trouverez :
– L'assistant d'installation et de configuration
– Ce manuel
• Des cartes d'informations sur la garantie et l'assistance technique
Si l'un de ces éléments est incorrect, absent ou endommagé, contactez votre revendeur
NETGEAR. Conservez le carton, ainsi que les matériaux d'emballage d'origine, au cas où vous
devriez renvoyer le produit pour réparation.
Placez le routeur à l'endroit le mieux adapté (près d'une prise d'adaptateur secteur CA et proche des
câbles Ethernet de vos ordinateurs câblés).
Se familiariser avec le routeur sans fil 1
Caractéristiques matérielles
Avant d'installer et de connecter le routeur, prenez un moment pour vous familiariser avec les
panneaux avant et arrière et en particulier la partie qui comporte les voyants.
Panneau avant du routeur
Le panneau avant du modem/routeur Wireless-N illustré ci-dessous comprend des voyants d'état.
Figure 1
2 Se familiariser avec le routeur sans fil
Ces voyants permettent d'obtenir diverses informations. Le Tableau 1 contient la description de
chaque voyant.
Tableau 1. Description du voyant
Voy ant Etat du voyant Description
Alimentation Vert continu
Rouge continu
Eteint
Réinitialisation
Port LAN 1 Vert continu
Vert clignotant
Orange continu
Orange clignotant
Eteint
Ports LAN 2,
3 et 4
Sans fil Vert continu
Identique au port LAN 1
Vert clignotant
Eteint
Le routeur est alimenté.
Echec de l'autodiagnostic (POST - Power-On Self-Test) ou mauvais
fonctionnement de l'appareil.
Le routeur n'est pas alimenté.
S'allume brièvement lorsque les boutons Wireless On/Off et WPS sur
le côté du routeur sont enfoncés simultanément pendant 6 secondes,
puis clignote 3 fois en rouge lorsqu'ils sont relâchés, avant de
s'allumer en vert lorsque la configuration par défaut de la passerelle
est rétablie.
Le port Local a détecté un lien vers un périphérique 100 Mbits/s.
Des données sont en cours de transmission ou de réception à
100 Mbits/s.
Le port Local a détecté un lien vers un périphérique 10 Mbits/s.
Des données sont en cours de transmission ou de réception à
10 Mbits/s.
Aucun lien n'a été détecté sur ce port.
Identique au port LAN 1
Indique que le port sans fil a été initialisé.
Des données sont transmises ou reçues via le lien sans fil.
Le point d'accès sans fil est désactivé.
DSL Vert continu
Orange clignotant
Eteint
Port Internet Vert continu
Vert clignotant
Eteint
Se familiariser avec le routeur sans fil 3
Le port ADSL est synchronisé avec l'appareil d'accès au réseau d'un
FAI.
Le port ADSL est en cours de synchronisation avec le DSLAM.
L'unité est éteinte ou aucune connexion IP n'est disponible.
Une connexion Internet est en cours. Si la connexion est perdue en
raison d'un délai d'inactivité, mais que la connexion ADSL est
toujours active, le voyant reste allumé en vert. Si la connexion est
perdue pour une autre raison, le voyant s'éteint.
Des données sont transmises via le port ADSL.
Aucune connexion Internet n'est détectée.
Tableau 1. Description du voyant (suite)
Voy ant Etat du voyant Description
WPS Vert continu
Vert clignotant
Eteint
La fonction de sécurité sans fil WPS est en cours d'activation.
Le périphérique se situe dans l'intervalle de 2 minutes destiné à
synchroniser la fonction de sécurité.
La fonction WPS n'est pas configurée ou activée.
Panneau arrière du routeur
Le panneau arrière du modem/routeur Wireless-N comprend des ports de connexion.
3
4
Figure 2
1
2
De gauche à droite, le panneau arrière comporte les éléments suivants :
1. Un port RJ-11 ADSL permettant de connecter le modem/routeur Wireless-N à une ligne
ADSL
2. Quatre ports LAN Ethernet RJ-45 permettant de connecter le modem/routeur Wireless-N aux
ordinateurs locaux
3. Bouton d'alimentation (On/Off)
4. Une prise d'adaptateur secteur CA
Les ports sont codés à l'aide de couleurs pour permettre de faire la distinction entre le port Internet
et les quatre autres ports qui connectent le ou les ordinateurs câblés au réseau local.
4 Se familiariser avec le routeur sans fil
Panneau latéral du routeur
Les boutons Wireless On/Off et WPS se trouvent sur le panneau latéral.
Wireless On/Off
Figure 3
Ce dernier comprend la fonctionnalité et les éléments suivants :
• Bouton Wireless On/Off. Par défaut, le modem/routeur sans fil est configuré pour
fonctionner comme point d'accès sans fil. En appuyant sur ce bouton, vous pouvez activer et
désactiver la fonction de point d'accès sans fil. Cette procédure est également possible via
l'écran Wireless Settings (Paramètres sans fil). Pour plus d'informations, consultez le
Manuel de référence en ligne. Un lien vers le Manuel de référence se trouve sur le CD.
• Bouton WPS. Vous pouvez utiliser la fonction Wi-Fi Protected Setup (WPS) avec les clients
du réseau certifiés Wi-Fi et compatibles avec la technologie WPA. Consultez la section
« Utilisation de Push 'N' Connect (WPS) pour configurer votre réseau sans fil » à la page 23.
• Réinitialisation (pour rétablir la configuration par défaut). Enfoncez les boutons Wireless
On/Off et WPS simultanément pendant 6 secondes afin de restaurer les paramètres par défaut
du routeur.
WPS
Se familiariser avec le routeur sans fil 5
Etiquette du routeur
L'étiquette située sous le modem/routeur Wireless-N mentionne son adresse MAC, son numéro de
série, le code PIN de sécurité et les informations de connexion par défaut d'origine.
Figure 4
Positionnement du routeur sans fil
Le modem/routeur Wireless-N permet d'accéder au réseau depuis n'importe où dans le champ de
fonctionnement du réseau sans fil. Toutefois, la distance de fonctionnement ou la portée de votre
connexion sans fil peut varier considérablement en fonction de l'endroit où se trouve le routeur. Par
exemple, l'épaisseur et le nombre de murs que doit traverser le signal sans fil peuvent limiter sa
portée. Pour de meilleurs résultats, placez le routeur :
• Près du centre de la zone de fonctionnement des ordinateurs et autres périphériques, de
préférence dans la ligne de mire de vos périphériques sans fil.
• Près d'une prise d'adaptateur secteur CA et proche des câbles Ethernet des ordinateurs câblés.
• En hauteur (sur une étagère, par exemple), en limitant au maximum le nombre de murs et de
plafonds entre le modem/routeur Wireless-N et les autres périphériques.
• Loin des appareils électriques qui peuvent être source d'interférence, comme les ventilateurs
de plafond, les systèmes de sécurité à domicile, les micro-ondes ou la base d'un téléphone
sans fil.
6 Se familiariser avec le routeur sans fil
• Loin des grandes surfaces métalliques, comme une porte en acier ou des plots en aluminium.
De grandes étendues de matériaux divers tels que le verre, les murs isothermes, les aquariums,
les miroirs, la brique et le béton peuvent également affecter le signal sans fil.
Si vous ne respectez pas ces instructions, la qualité de la transmission peut se
détériorer considérablement ou vous ne parviendrez pas à vous connecter à Internet.
Installation du Modem/Routeur Wireless-N
Pour vous aider à installer le routeur et à rapidement surfer sur Internet, le CD contient un assistant
Smart Wizard™. Ce dernier vous guide à travers les étapes de connexion du routeur, des
microfiltres et du (des) PC ; il vous aide à configurer les paramètres sans fil et à activer la sécurité
sans fil du réseau. Dès que vous avez terminé, vous êtes prêt à surfer sur Internet !
Si vous disposez d'un système d'exploitation Linux ou Macintosh, vous devez
suivre la méthode d'installation du manuel (consultez la section « Installation
manuelle de votre routeur (utilisateurs chevronnés, Mac et Linux) » à la page 11).
Vous pouvez configurer le modem/routeur Wireless-N à l'aide de l'une des méthodes suivantes :
• Installation à l'aide de l'assistant de configuration : disponible sur le CD. Consultez la
section « Installation du routeur à l'aide de l'assistant Assistant de configuration » à la page 9
pour utiliser l'assistant de configuration.
– Ceci est l'option la plus simple. L'assistant vous guide à travers le processus d'installation.
Il automatise beaucoup d'étapes et vérifie que vous avez correctement rempli les champs.
– L'assistant de configuration nécessite un PC fonctionnant sous Microsoft Windows.
Avant d'exécuter l'assistant de configuration sur un PC d'entreprise et
configurer votre routeur familial, parlez-en à la personne chargée du support
réseau dans votre entreprise. Les paramètres des réseaux d'entreprise ou les
logiciels client VPN (Virtual Private Network, réseau privé virtuel) peuvent
entrer en conflit avec les paramètres par défaut d'un routeur familial. En cas
de doute, utilisez un autre ordinateur.
Se familiariser avec le routeur sans fil 7
• Installation manuelle : si vous ne pouvez pas ou préférez ne pas utiliser l'assistant de
configuration, consultez la section « Installation manuelle de votre routeur (utilisateurs
chevronnés, Mac et Linux) » à la page 11. Par exemple, si vous vous connectez à un ordinateur
Mac, utilisez un système d'exploitation Linux ou disposez de bonnes connaissances
techniques, sélectionnez cette option.
Si vous choisissez d'utiliser l'option de configuration manuelle, installez et configurez le
routeur dans l'ordre suivant pour obtenir des résultats optimaux :
1. Installez et connectez le routeur sans fil au réseau (consultez la section « Connexion du
Modem/Routeur Wireless-N » à la page 13).
2. Configurez le routeur sans fil pour l'accès à Internet (consultez la section « Configuration
du routeur pour l'accès à Internet » à la page 17).
3. Configurez le réseau sans fil et sélectionnez les paramètres de sécurité sans fil pour le
protéger (consultez la section « Configuration de votre réseau sans fil » à la page 21).
8 Se familiariser avec le routeur sans fil
Installation du routeur à l'aide de l'assistant
Assistant de configuration
Pour utiliser l'assistant de configuration, votre PC doit fonctionner sous Windows Vista, Windows
2000 ou Windows XP (Service Pack 2). Le processus d'installation à l'aide de l'assistant de
configuration prend environ 15 minutes. Avant d'utiliser l'assistant de configuration pour
configurer le modem/routeur Wireless-N, vérifiez les points suivants :
• Vous disposez d'une connexion à Internet ADSL via un fournisseur d'accès (FAI).
• Vous disposez des informations de configuration communiquées par votre FAI.
Utilisation de l'assistant de configuration
Cet assistant vous accompagne pendant toute la procédure de connexion du routeur, des
microfiltres ADSL et du (des) PC. Il vous aide ensuite à configurer vos paramètres sans fil et
active la sécurité sans fil de votre réseau. L'assistant de configuration vous guide à travers le
processus de configuration en automatisant de nombreuses étapes. A chaque étape, il vérifie que
vous avez correctement rempli les champs.
Pour installer le routeur à l'aide de l'assistant de configuration :
1.
Recherchez les informations de configuration ADSL fournies par votre fournisseur d'accès à
Internet.
2. Insérez le CD dans votre PC. Le CD démarre automatiquement et recherche la langue utilisée
sur votre PC. Si vous préférez, sélectionnez une autre langue.
Si le CD ne démarre pas automatiquement, explorez-le et double-cliquez sur .
3. Lorsque l'écran de bienvenue s'ouvre, cliquez sur Setup (Installer) pour lancer l'assistant de
configuration. Suivez les instructions et les invites pour terminer l'installation.
L'assistant de configuration vous guide pendant l'installation du routeur, connecte ce dernier à
Internet, configure les paramètres de votre réseau sans fil et sélectionne la protection la mieux
adaptée à votre réseau. Si vous choisissez de ne sélectionner aucune option de sécurité pendant
9
l'installation, vous avez la possibilité d'accéder ultérieurement à l'interface utilisateur du
routeur pour sélectionner une option de sécurité (consultez la section « Connexion au routeur
après l'installation » à la page 10).
Pour garantir que les performances de votre routeur sans fil haut débit sont
optimales, la carte sans fil de chaque ordinateur du réseau doit prendre en
charge la même technologie que le routeur (consultez le Manuel de référence en
ligne pour plus d'informations).
Vous pouvez désormais accéder à Internet !
Pour ajouter des ordinateurs au réseau sans fil et les configurer pour qu'ils se connectent au routeur
et à Internet, consultez la section « Configuration de votre réseau sans fil » à la page 21.
Connexion au routeur après l'installation
L'assistant de configuration n'apparaît que lorsque vous installez le routeur pour la première fois
ou lorsque vous le remettez à zéro (restauration des paramètres par défaut). Si vous souhaitez
modifier les paramètres après avoir installé et configuré le routeur, vous pouvez cliquer sur le
raccourci préconfiguré et placé sur votre bureau lors de l'installation afin d'ouvrir l'interface
de gestion du routeur.
vous connecter au routeur. Après vous être connecté, vous pouvez :
1
Vous avez également la possibilité d'ouvrir une fenêtre de navigation et de
• relier sans fil d'autres ordinateurs au réseau (voir la section « Configuration de votre réseau
sans fil » à la page 21).
• modifier les paramètres les paramètres de sécurité sans fil (voir la section « Spécification des
paramètres sans fil » à la page 21).
Pour obtenir des informations sur les fonctionnalités avancées non abordées dans ce manuel,
consultez le Manuel de référence sur le CD. Un lien vers le Manuel de référence en ligne figure
également dans le menu principal du routeur.
1. Le raccourci est placé sur votre bureau uniquement si vous utilisez l'assistant de configuration pour effectuer
l'installation.
10 Installation du routeur à l'aide de l'assistant Assistant de configuration
Installation manuelle de votre routeur
(utilisateurs chevronnés, Mac et Linux)
Avant d'installer et de connecter le routeur manuellement, passez en revue la liste ci-dessous et
assurez-vous que vous disposez de toutes les informations nécessaires.
• Une connexion au service Internet ADSL par l'intermédiaire d'un fournisseur d'accès à Internet
(FAI).
• Les informations de configuration communiquées par votre FAI. En fonction de la
configuration de votre compte Internet, vous aurez peut-être besoin des informations suivantes
pour configurer le modem/routeur Wireless-N et accéder à Internet :
– Hôte et nom de domaine
– Nom de connexion et mot de passe Internet (en général, une adresse e-mail et un mot de
passe)
– Adresses de serveur de nom de domaine (DNS)
– Adresse IP fixe ou statique
Votre FAI devrait vous avoir fourni toutes les informations nécessaires à votre connexion à
Internet. Si vous ne trouvez pas ces informations, demandez-les à votre FAI.

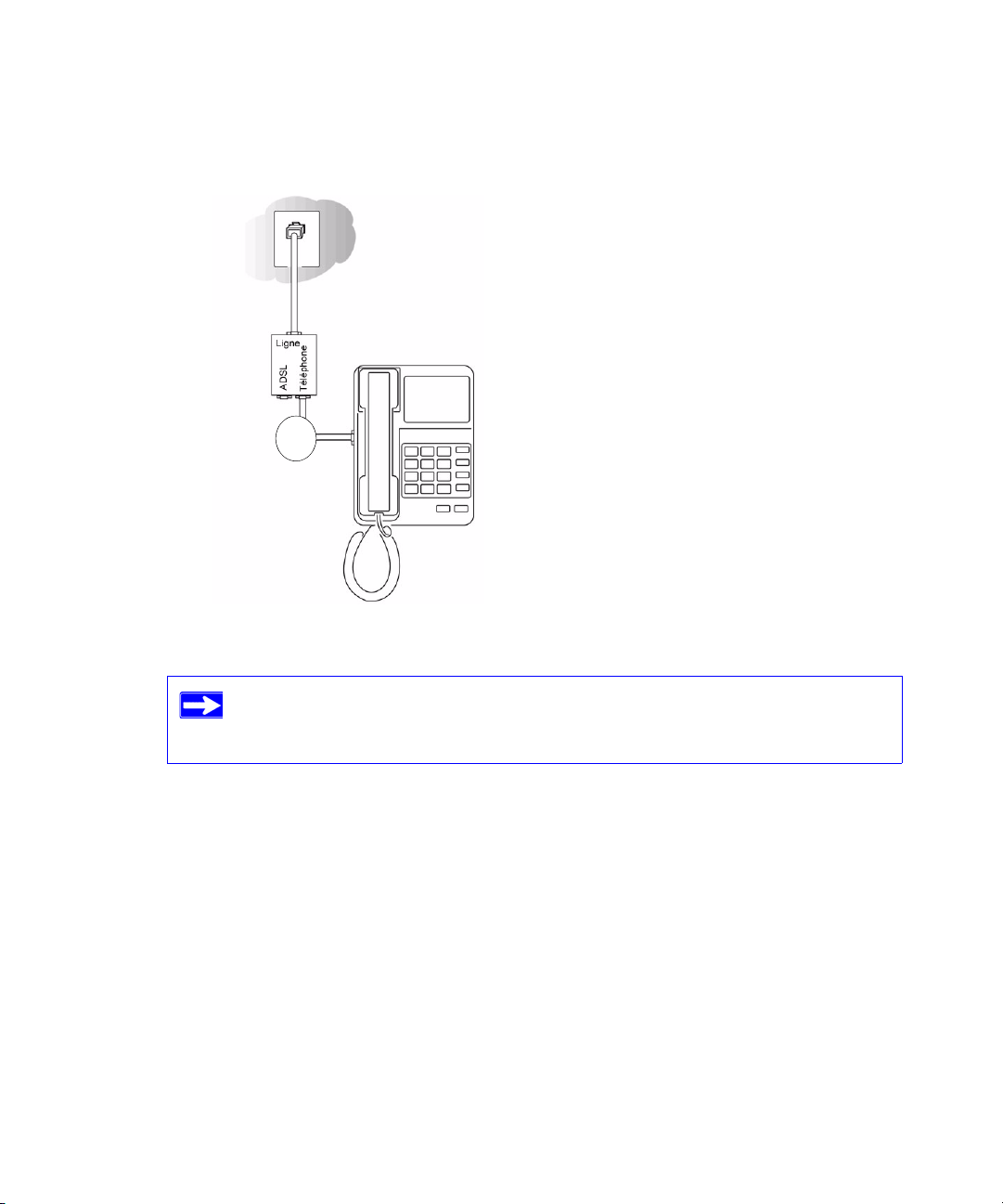

• Microfiltres ADSL (voir la section « Microfiltres ADSL » à la page 12).
• Vos ordinateurs doivent être configurés pour le DHCP.
Si ce n'est pas encore fait :
• Vérifiez qu'il ne manque rien dans la boîte de votre routeur (consultez la section « Déballage
du nouveau routeur » à la page 1).
• Choisissez un endroit optimal pour le modem/routeur Wireless-N après avoir lu les
recommandations détaillées dans la section « Positionnement du routeur sans fil » à la page 6.
Installation manuelle de votre routeur (utilisateurs chevronnés, Mac et Linux) 11
Loading...
