AccuSyncTM LCD5V/LCD7V/LCD9V

ASLCDCover.p65 2/28/03, 9:22 AM1

Index

Warning .................................................................................................................... 1

Features .................................................................................................................. 2

Contents ................................................................................................................. 3

Quick Start ............................................................................................................. 4

Controls ...................................................................................................................7

Recommended Use ...............................................................................................12

Specifications ...................................................................................................... 14

Troubleshooting ................................................................................................... 17

References .............................................................................................................18

Limited Warranty ................................................................................................. 19

Avertissement ...................................................................................................... 21

Fonctions ............................................................................................................. 22

Contenu ................................................................................................................. 23

Mise en marche rapide ...................................................................................... 24

Commandes .......................................................................................................... 27

Usage recommandé ............................................................................................ 32

Spécifications ...................................................................................................... 34

Dépannage ............................................................................................................ 37

Références ........................................................................................................... 38

Garantie limitée .................................................................................................. 39

ASLCDCover.p65 2/28/03, 9:22 AM2

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, MAKE SURE POWER CORD IS UNPLUGGED FROM

WALL SOCKET. TO FULLY DISENGAGE THE POWER TO THE UNIT, PLEASE DISCONNECT THE POWER CORD FROM THE AC OUTLET. DO NOT REMOVE COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

This

symbol warns user that uninsulated voltage within the unit may have sufficient magnitude to cause

electric shock. Therefore, it is dangerous to make any kind of contact with any part inside this unit.

This symbol alerts the user that important literature concerning the operation and maintenance of this unit has been included. Therefore, it should be read carefully in order to avoid any problems.

WARNING

CAUTION

Canadian Department of Communications Compliance Statement

DOC: This Class B digital apparatus meets all requirements of the Canadian

Interference-Causing Equipment Regulations.

C-UL: Bears the C-UL Mark and is in compliance with Canadian Safety Regulations

according to

CAN/CSA C22.2 No. 950.

FCC Information

Use the attached specified cables with the

LCD5V

(K15AN), LCD7V (K17AN), or LCD9V (K19BN) color monitor so as not to interfere with radio and television reception. (1)

Please use the supplied power cord or equivalent to ensure FCC compliance.

(2) Please use the supplied shielded video signal cable (LCD9V).

Use of other cables and adapters may cause interference with radio and television reception.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy, and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver

is connected.

• Consult your dealer or an experienced radio/TV technician for help.

If necessary, the user should contact the dealer or an experienced radio/television technician for additional suggestions. The user may find the following booklet, prepared by the Federal Communications Commission, helpful: ”How to Identify and Resolve Radio-TV Interference Problems.“ This booklet is available from the U.S. Government Printing Office, Washington, D.C., 20402, Stock No. 004-000-00345-4.

TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT'S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED. REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

ASLCDmanual022803.p65 2/28/03, 9:43 AM1

Congratulations for purchasing an NEC AccuSync LCD5V, LCD7V, or LCD9V, a high performance color TFT LCD monitor. The AccuSync LCD5V/LCD7V/LCD9V monitor provides flicker-free and color images at optional resolutions. The AccuSync LCD5V/LCD7V/LCD9V is a TFT LCD monitor that is intelligent, microprocessor-based and ergonomically designed display, compatible with most analog RGB (Red, Green, Blue) display standards, including PS/V, PS/2, optional for Apple Macintosh Centris, Quadra, and Macintosh II family signals. The LCD monitor is capable of displaying crisp and vibrant color graphics with VGA, SVGA, XGA (non-interlaced), SXGA (LCD7V/LCD9V only) and most Macintosh compatible color video cards.

·The monitor is able to properly function even in case of upgrade video cards or software because of the wide auto-scanning compatibility range without requiring to buy a new monitor.

·LCD5V: The internal microprocessor digitally controls auto-scanning. For horizontal scan frequencies between 31.5 kHz and 61 kHz, and vertical scan frequencies between 56 Hz and 75 Hz. In each frequency mode, the microprocessor-based circuitry allows the monitor to function at the precision of a fixed frequency.

•LCD7V: The internal microprocessor digitally controls auto-scanning. For horizontal scan frequencies between 31.5 kHz and 81 kHz, and vertical scan frequencies between 56 Hz and 75 Hz. In each frequency mode, the microprocessor-based circuitry allows the monitor to function at the precision of a fixed frequency.

•LCD9V: The internal microprocessor digitally controls auto-scanning. For horizontal scan frequencies between 31.5 kHz and 81 kHz, and vertical scan frequencies between 56 Hz and 75 Hz. In each frequency mode, the microprocessor-based circuitry allows the monitor to function at the precision of a fixed frequency.

·The resident memory allows for storing factory default settings and also additional user adjustment parameters.

·LCD5V: The maximum resolution achievable is XGA 1024 x 768.

•LCD7V/LCD9V: The maximum resolution achievable is SXGA 1280 x 1024.

·The compact and sleek cabinet design saves lot of your desk space and makes your desk look neat and tidy.

Features

ASLCDmanual022803.p65 2/28/03, 9:43 AM2

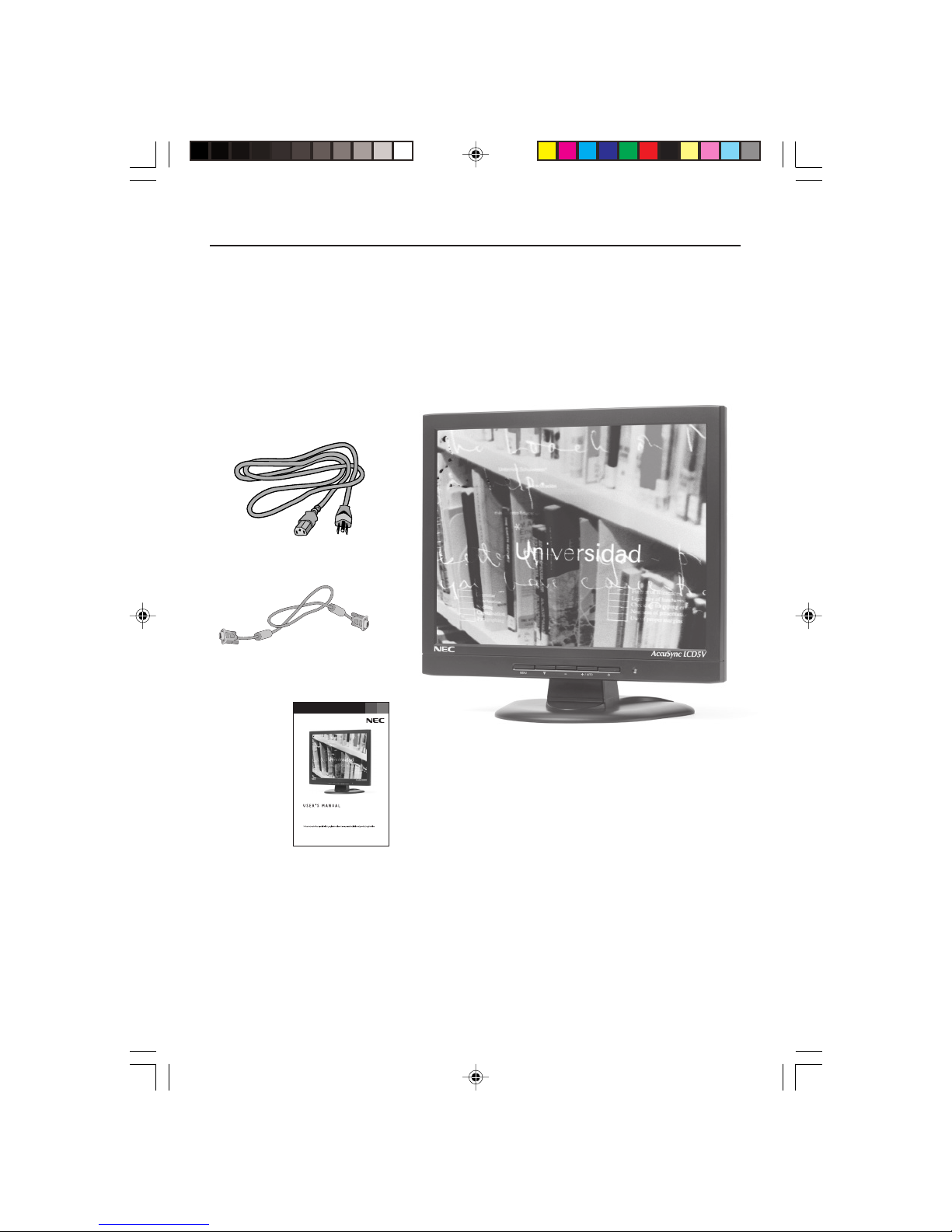

Contents

Yo ur new NEC LCD monitor box* should contain the following:

•AccuSync LCD5V, LCD7V, or LCD9V LCD monitor

•Power Cord

•User’s Manual

• Video Signal Cable (LCD9V)

Power Cord

*Remember to save your original box and packing material to transport or ship the monitor.

Video Signal Cable (LCD9V)

AccuSyncTM LCD5V/LCD7V/LCD9V

User’s Manual

ASLCDmanual022803.p65 2/28/03, 9:43 AM3

Quick Start

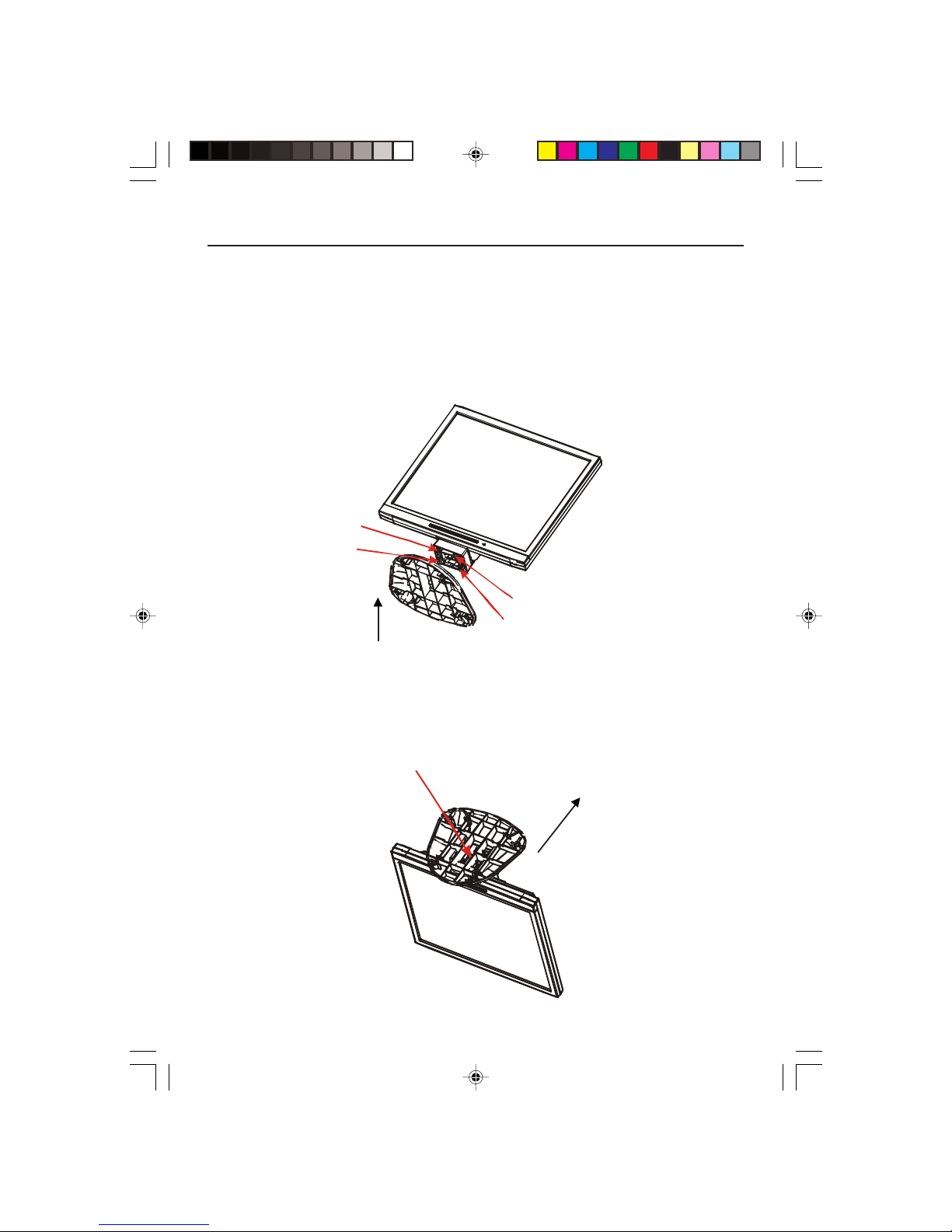

Attaching / Removing the Base (LCD5V/LCD7V)

Install

1. Align the four hooks on the bottom of the monitor with the corresponding slots on the bottom of the base.

2. Slide the base in the direction of the arrows.

Remove

1. Depress the hook as indicated.

2. Remove the base in the direction of the arrows.

Insure the lock is hooked completely.

Hook position

Remove direction

ASLCDmanual022803.p65 2/28/03, 9:43 AM4

Quick Start –continued

Raise and Lower Monitor Screen (LCD9V)

The monitor may be raised or lowered Landscape mode. To raise or lower screen, place hands on each side of the monitor and lift or lower to the desired height.

NOTE:

Handle with care when raising or lowering the monitor screen.

Screen Position Adjustment

In order to optimize the best viewing position, you can adjust the tilt of the monitor by using both of your hands to hold the edges of the monitor as shown in the figure below.

LCD9V: The monitor can be adjusted to 20 degrees up or 5 degrees down as indicated by arrow below.

LCD5V/LCD7V: The monitor can be adjusted to 30 degrees up or 5 degrees down as indicated by arrow below.

20X

ASLCDmanual022803.p65 2/28/03, 9:43 AM5

Connecting the Power Cord

· Check first to make sure that the power cord you use is the correct type required for your area.

·This monitor has a universal power supply that allows operation in either AC 100240 V AC voltage area. No user-adjustment is required.

· Plug one end of the power cord to the AC Inlet, plug another end to a proper AC outlet.

· If you use this monitor at AC125-240V, please refer to Recommended Use section of this manual for proper selection of an AC power cord.

Installation

To install the monitor to your host system, please follow the steps as given below:

1. Connect Video Cable a. Make sure both the monitor and computer are powered-OFF. b. Connect the video cable to the computer.

2. Connect power cord Connect the power cord to the monitor, then to a properly grounded AC outlet.

3. Power-ON Monitor and Computer Power-ON the monitor first, then power-ON the computer.

4. If the monitor still does not function properly, please refer to the troubleshooting section to diagnose the problem.

Quick Start –continued

LCD9V

LCD5V/LCD7V

Power cord

Video signal cable

ASLCDmanual022803.p65 2/28/03, 9:43 AM6

edoMedoM

edoM

edoMedoMnoituloseRnoituloseR

noituloseR

noituloseRnoituloseR

.qerF.H.qerF.H

.qerF.H

.qerF.H.qerF.H

)zHk()zHk(

)zHk(

)zHk()zHk(

htdiWdnaBhtdiWdnaB

htdiWdnaB

htdiWdnaBhtdiWdnaB

)zHM()zHM(

)zHM(

)zHM()zHM(

ytiraloPytiraloP

ytiraloP

ytiraloPytiraloP

HHHHHVVVVV 1AGV053x02707zH74.13223.82+– 2AGV004x02707zH74.13223.82–+ 3AGV084x04606zH74.13571.52–– 4CAM084x04666zH00.5342.03–– 5ASEV084x04627zH68.735.13–– 6ASEV084x04657zH05.735.13–– 7ASEV006x00865zH61.530.63++ 8ASEV006x00806zH88.730.04++ 9ASEV006x00857zH88.645.94++ 01ASEV006x00827zH80.840.05++

11CAM426x23857zH27.94382.75–– 21ASEV867x420106zH63.840.56–– 31ASEV867x420107zH84.650.57–– 41ASEV867x420157zH20.0657.87++

Preset Modes

To reduce the need for adjustment for different modes, the monitor has default setting modes that are most commonly used as given in the table below. For optimum adjustment, the user is suggested to perform the Auto Setup under Windows “Full Screen” pattern. When none of the mode is matched, the user can store their preferred modes in the user modes. The monitor is capable of storing up to 9 user modes. The only condition to store as a user mode is the new display information must have 1 kHz difference for horizontal frequency or 1 Hz for vertical frequency or the sync signal polarities are different from the default modes.

LCD5V

Controls

ASLCDmanual022803.p65 2/28/03, 9:43 AM7

Controls –continued

edoMedoM

edoM

edoMedoMnoituloseRnoituloseR

noituloseR

noituloseRnoituloseR

.qerF.H.qerF.H

.qerF.H

.qerF.H.qerF.H

)zHk()zHk(

)zHk(

)zHk()zHk(

htdiWdnaBhtdiWdnaB

htdiWdnaB

htdiWdnaBhtdiWdnaB

)zHM()zHM(

)zHM(

)zHM()zHM(

ytiraloPytiraloP

ytiraloP

ytiraloPytiraloP

HHHHHVVVVV

1AGV004x02707zH74.13223.82–+

2AGV084x04606zH74.13571.52––

3CAM084x04666zH00.5342.03––

4ASEV084x04627zH68.735.13–– 5ASEV084x04657zH05.735.13–– 6ASEV006x00865zH61.530.63++ 7ASEV006x00806zH88.730.04++ 8ASEV006x00857zH88.645.94++ 9ASEV006x00827zH80.840.05++

01CAM426x23857zH27.94382.75––

11ASEV867x420106zH63.840.56–– 21ASEV867x420107zH84.650.57–– 31ASEV867x420157zH20.0657.87++ 41ASEV4201x082106zH0.460.801++ 51ASEV4201x082157zH0.080.531++ 61ASEV468x251157zH5.760.801++ 71ASEV069x082106zH0.060.801++

LCD7V

edoMedoM

edoM

edoMedoMnoituloseRnoituloseR

noituloseR

noituloseRnoituloseR

.qerF.H.qerF.H

.qerF.H

.qerF.H.qerF.H

)zHk()zHk(

)zHk(

)zHk()zHk(

htdiWdnaBhtdiWdnaB

htdiWdnaB

htdiWdnaBhtdiWdnaB

)zHM()zHM(

)zHM(

)zHM()zHM(

ytiraloPytiraloP

ytiraloP

ytiraloPytiraloP

HHHHHVVVVV 1AGV004x02707zH74.13223.82–+ 2AGV084x04606zH74.13571.52––

3CAM084x04666zH00.5342.03––

4ASEV084x04627zH68.735.13–– 5ASEV084x04657zH05.735.13–– 6ASEV006x00865zH61.530.63++ 7ASEV006x00806zH88.730.04++ 8ASEV006x00857zH88.645.94++ 9ASEV006x00827zH80.840.05++

01CAM426x23857zH27.94382.75––

LCD9V

ASLCDmanual022803.p65 2/28/03, 9:43 AM8

User Controls

1. Power Switch: To turn ON or OFF the power

2. Power LED: Lights up to indicate that the monitor power is turned ON

3. MENU: To exit and enter OSD menu

4. : To move downward in the OSD Item

5. – :To decrease the value of the parameter in the OSD, which has been selected for

adjustment

– : Choose the previous OSD MENU page

6. + :To increase the value of the parameter in the OSD, which has been selected for

adjustment

+ : Choose the next OSD MENU page

AUTO: Act as AUTO adjustment hot key when OSD is not displayed

Standard OSD Operation

1. Press

MENUMENU

MENU key to activate the OSD menu, when OSD is not displayed.

2. Use Select key to move down through the menu cyclically. The parameter will be highlighted when selected.

3. Then use ‘‘

+’’ or ‘‘

-’’ to increase or decrease the value of the parameter, or make selection

between different options.

4. To quit the OSD screen at any time during the operation, press

MENUMENU

MENU key. If no keys

are pressed for a time period, the OSD automatically disappears.

5. When OSD is not displayed, press “

+” key to start Auto-Adjust.

Controls –continued

MENU ▼ – +/AUTO

ASLCDmanual022803.p65 2/28/03, 9:43 AM9

OSD Function Description

Controls –continued

Brightness To increase or decrease the brightness. Contrast To increase or decrease the contrast. Auto Contrast Press “+” key to start auto contrast. Color Temperature Press “-” or “+” to select 5000, 6500, 7500, 9300 and USER.

Only when selecting USER, you can make adjustments to the

R/G/B content. Horizontal Size To increase or decrease the size of image. Fine To increase or decrease the noise of the image. Left/Right To move the screen toward left or right. Up/Down To move the screen upward or downward. Auto-Adjust Press “+” to turn on this function. The Auto-Adjust will

automatically adjust V-Position, H-Position, Clock, and

Clock-Phase, the whole process takes about 5 seconds. Flesh Tone To adjust flesh tone of color. Hue To adjust hue of color. Saturation To adjust saturation of color. Language Select among English, French, Italian, German and Spanish. Factory Preset To return the monitor to its default settings. OSD Time Out To adjust the period of OSD auto turn-off time. OSD Left/Right To move the OSD position horizontally on the screen.

When the “+” key is pressed, the OSD control menu will move

to the right side of the screen. Likewise when the “–” key is

pressed, the OSD control menu will move to the left side. OSD Up/Down To move the OSD position vertically on the screen.

When the “+” key is pressed, the OSD control menu will move

to the up side of the screen. Likewise when the

“–” key is pressed, the OSD control menu will move to the

lower side.

Information Indicates the current resolution and V-Frequency.

ASLCDmanual022803.p65 2/28/03, 9:44 AM10

Controls –continued

Power Saving Mode

The monitor will be driven into “Power Saving” mode by the control signal from the display controller, as indicated by the amber-color power LED.

The power saving states will be kept until a control signal has been detected or the keyboard or mouse is activated. The recovery time from Active OFF state back to ON state is around 5 seconds.

DDC (Display Data Channel)

To make your installation easier, the monitor is able to Plug and Play with your system if your system also supports DDC protocol. The DDC (Display Data Channel) is a communication protocol through which the monitor automatically informs the host system about its capabilities, for example, supported resolutions and corresponding timing. The monitor supports DDC2B standard.

etatSetatS

etatS

etatSetatS

rewoPrewoP

rewoP

rewoPrewoP

noitpmusnoCnoitpmusnoC

noitpmusnoC

noitpmusnoCnoitpmusnoC

thgiLDELthgiLDEL

thgiLDEL

thgiLDELthgiLDEL

NOlamroNneerG

FFOevitcAW2<rebmA

LCD5V

etatSetatS

etatS

etatSetatS

rewoPrewoP

rewoP

rewoPrewoP

noitpmusnoCnoitpmusnoC

noitpmusnoC

noitpmusnoCnoitpmusnoC

thgiLDELthgiLDEL

thgiLDEL

thgiLDELthgiLDEL

NOlamroNneerG

FFOevitcAW3<rebmA

LCD7V/LCD9V

ASLCDmanual022803.p65 2/28/03, 9:44 AM11

Safety Precautions and Maintenance

FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE

FOLLOWING WHEN SETTING UP AND USING

THE LCD COLOR MONITOR:

••

•

DO NOT OPEN THE MONITOR. DO NOT OPEN THE MONITOR.

DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks. Refer all servicing to qualified service personnel.

••

•

Do not spill any liquids into the cabinet or use your monitor near water.

••

• Do not insert objects of any kind into the cabinet slots, as they may touch dangerous voltage points, which can be harmful or fatal or may cause electric shock, fire or equipment failure.

••

• Do not place any heavy objects on the power cord. Damage to the cord may cause shock or fire.

••

• Do not place this product on a sloping or unstable cart, stand or table, as the monitor may fall, causing serious damage to the monitor.

••

• When operating the LCD monitor with its AC 125-240V power supply, use a power supply cord that matches the power supply voltage of the AC power outlet being used. The power supply cord you use must have been approved by and comply with the safety standards of your country. (Type H05VV-F should be used in Europe)

••

• In UK, use a BS-approved power cord with molded plug having a black (5A) fuse installed for use with this monitor. If a power cord is not supplied with this monitor, please contact your supplier.

••

• Do not place any objects onto the monitor and do not use the monitor outdoors.

••

• The inside of the fluorescent tube located within the LCD monitor contains mercury. Please follow the bylaws or rules of your municipality to dispose of the tube properly.

Immediately unplug your monitor from the wall outlet and refer servicing to qualified service personnel under the following conditions:

••

• When the power supply cord or plug is damaged.

••

• If liquid has been spilled, or objects have fallen into the monitor.

••

• If the monitor has been exposed to rain or water.

••

• If the monitor has been dropped or the cabinet damaged.

••

• If the monitor does not operate normally by following operating instructions.

••

• Do not bend power cord.

••

• Do not use monitor in high temperatured, humid, dusty, or oily areas.

• If glass is broken, handle with care.

••

• Do not cover vent on monitor.

••

• If monitor or glass is broken, do not come in contact with the liquid crystal and handle with care.

••

• Allow adequate ventilation around the monitor so that heat can properly dissipate. Do not block ventilated openings or place the monitor near a radiator or other heat sources. Do not put anything on top of monitor.

••

• The power cable connector is the primary means of detaching the system from the power supply. The monitor should be installed close to a power outlet which is easily accessible.

••

• Handle with care when transporting. Save packaging for transporting.

Image PersistenceImage Persistence

Image Persistence Image persistence is when a residual or “ghost” image of a previous image remains visible on the screen. Unlike CRT monitors, LCD monitors’ image persistence is not permanent, but constant images being displayed for a long period of time should be avoided.

To alleviate image persistence, turn off the monitor for as long as the previous image was displayed. For example, if an image was on the monitor for one hour and a residual image remains, the monitor should be turned off for one hour to erase the image.

NOTE: NOTE:

NOTE: As with all personal display devices, NEC-Mitsubishi Electronics Display recommends using a moving screen saver at regular intervals whenever the screen is idle or turning off the monitor when not in use.

Recommended Use

CAUTION

ASLCDmanual022803.p65 2/28/03, 9:44 AM12

Recommended Use –continued

CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR

CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE

FOLLOWING WHEN YOU POSITION THE MONITOR:

••

• For optimum performance, allow 20 minutes for warm-up.

••

• Adjust the monitor height so that the top of the screen is at or slightly below eye level. Your eyes should look slightly downward when viewing the middle of the screen.

••

•

Position your monitor no closer than 16 inches and no further away than 28 inches from your eyes. The optimal distance is 20 inches.

••

• Rest your eyes periodically by focusing on an object at least 20 feet away. Blink often.

••

• Position the monitor at a 90° angle to windows and other light sources to minimize glare and reflections. Adjust the monitor tilt so that ceiling lights do not reflect on your screen.

••

• If reflected light makes it hard for you to see your screen, use an anti-glare filter.

••

• Clean the LCD monitor surface with a lint-free, non-abrasive cloth. Avoid using any cleaning solution or glass cleaner!

••

• Adjust the monitor’s brightness and contrast controls to enhance readability.

••

• Use a document holder placed close to the screen.

••

• Position whatever you are looking at most of the time (the screen or reference material) directly in front of you to minimize turning your head while you are typing.

••

• Avoid displaying fixed patterns on the monitor for long periods of time to avoid image persistence (after-image effects).

••

• Get regular eye checkups.

Ergonomics

To realize the maximum ergonomics benefits, we recommend the following:

••

•

Use the preset Size and Position controls with standard signals

••

•

Use the preset Color Setting

••

•

Use non-interlaced signals with a vertical refresh rate between 60-75Hz

••

•

Do not use primary color blue on a dark background, as it is difficult to see and may produce eye fatigue to insufficient contrast

For more detailed information on setting up a healthy work environment, write the American National Standard for Human Factors Engineering of Visual Display Terminal Workstations – ANSI-HFS Standard No. 100-1988 – The Human Factors Society, Inc. P.O. Box 1369, Santa Monica, California 90406.

ASLCDmanual022803.p65 2/28/03, 9:44 AM13

* All specifications are subject to change without notice.

Specifications

emaNledoMemaNledoM

emaNledoM

emaNledoMemaNledoM V5DCLcnySuccA

yalpsiDDCLyalpsiDDCL

yalpsiDDCL

yalpsiDDCLyalpsiDDCL

epyTyalpsiDDCLTFT"51

)WxH(aerAyalpsiD"9.8x"9.11/mm1.822x1.403

oitaRtsartnoC)lacipyt(1:004

elgnAgniweiV021

001roh

)01>RC(rev

tupnIrewoPtupnIrewoP

tupnIrewoP

tupnIrewoPtupnIrewoP

egatloVV042-001

ycneuqerFzH06/05

gnitaRtnerruCA52.0-5.0

serutaeFlanoitarepOserutaeFlanoitarepO

serutaeFlanoitarepO

serutaeFlanoitarepOserutaeFlanoitarepO

sroloCyalpsiDsrolocnoillim61revO

noituloseR)mumixam(zH57ta867x4201AGX

ssenthgirBm/dc052

)lacipyt(

emiTesnopseR)lacipyt(sm22:fTsm8:rT

ecafretnIBGRgolanA

rotcennoCtupnIrotcennoCtupnI

rotcennoCtupnI

rotcennoCtupnIrotcennoCtupnIbus-Dnip-51

noitacificepSlacisyhPnoitacificepSlacisyhP

noitacificepSlacisyhP

noitacificepSlacisyhPnoitacificepSlacisyhP

)DxHxW(noisnemiD "9.7x"8.21x"6.31/mm002xmm5.523xmm643

thgieWteNsbl3.7/gk3.3

rewoPrewoP

rewoP

rewoPrewoP

noitpmusnocrewoP(W22mumixam)

noitalugeRnoitalugeR

noitalugeR

noitalugeRnoitalugeR

IME&ytefaS,EC,B-CCF,eimonogrE-VUT,SG-VUT,LU-C,LU

,B-CODnaidanaCRATSYGRENE

ASLCDmanual022803.p65 2/28/03, 9:44 AM14

Specifications –continued

emaNledoMemaNledoM

emaNledoM

emaNledoMemaNledoM V7DCLcnySuccA

yalpsiDDCLyalpsiDDCL

yalpsiDDCL

yalpsiDDCLyalpsiDDCL

epyTyalpsiDDCLTFT"71

)WxH(aerAyalpsiD"6.01x"3.31/mm4.072xmm9.733

oitaRtsartnoC)lacipyt(1:004

elgnAgniweiV)01>RC(rev°041roh°041

tupnIrewoPtupnIrewoP

tupnIrewoP

tupnIrewoPtupnIrewoP

egatloVV042-001

ycneuqerFzH06/05

gnitaRtnerruCA4.0-8.0

serutaeFlanoitarepOserutaeFlanoitarepO

serutaeFlanoitarepO

serutaeFlanoitarepOserutaeFlanoitarepO

sroloCyalpsiDsrolocnoillim61revO

noituloseR)mumixam(zH57ta4201x0821AGXS

ssenthgirBm/dc062

)lacipyt(

emiTesnopseR)lacipyt(sm21:fTsm4:rT

ecafretnIBGRgolanA

rotcennoCtupnIrotcennoCtupnI

rotcennoCtupnI

rotcennoCtupnIrotcennoCtupnIbus-Dnip-51

noitacificepSlacisyhPnoitacificepSlacisyhP

noitacificepSlacisyhP

noitacificepSlacisyhPnoitacificepSlacisyhP

)DxHxW(noisnemiD"9.7x"8.41x"7.41/mm5.002xmm573xmm473

thgieWteNsbl9.9/gk5.4

rewoPrewoP

rewoP

rewoPrewoP

noitpmusnocrewoP(W83)mumixam

noitalugeRnoitalugeR

noitalugeR

noitalugeRnoitalugeR

IME&ytefaS,EC,B-CCF,eimonogrE-VUT,SG-VUT,LU-C,LU

RATSYGRENE,B-CODnaidanaC

* All specifications are subject to change without notice.

ASLCDmanual022803.p65 2/28/03, 9:44 AM15

Specifications –continued

emaNledoMemaNledoM

emaNledoM

emaNledoMemaNledoM V9DCLcnySuccA

yalpsiDDCLyalpsiDDCL

yalpsiDDCL

yalpsiDDCLyalpsiDDCL

epyTyalpsiDDCLTFT"91

)WxH(aerAyalpsiD"9.11x"8.41/mm0.103xmm3.673

oitaRtsartnoC)lacipyt(1:005

elgnAgniweiV)01>RC(rev°071roh°071

tupnIrewoPtupnIrewoP

tupnIrewoP

tupnIrewoPtupnIrewoP

egatloVV042-001

ycneuqerFzH06/05

gnitaRtnerruCA5.0-9.0

serutaeFlanoitarepOserutaeFlanoitarepO

serutaeFlanoitarepO

serutaeFlanoitarepOserutaeFlanoitarepO

sroloCyalpsiDsrolocnoillim61revO

noituloseR)mumixam(zH57ta4201x0821AGXS

ssenthgirBm/dc052

)lacipyt(

emiTesnopseR)lacipyt(sm01:fTsm51:rT

ecafretnIBGRgolanA

rotcennoCtupnIrotcennoCtupnI

rotcennoCtupnI

rotcennoCtupnIrotcennoCtupnIbus-Dnip-51

noitacificepSlacisyhPnoitacificepSlacisyhP

noitacificepSlacisyhP

noitacificepSlacisyhPnoitacificepSlacisyhP

)DxHxW(noisnemiD"1.9x"4.61x"5.61/mm5.032xmm714xmm814

thgieWteNsbl1.61/gk3.7

rewoPrewoP

rewoP

rewoPrewoP

noitpmusnocrewoP(W64)mumixam

noitalugeRnoitalugeR

noitalugeR

noitalugeRnoitalugeR

IME&ytefaS,EC,B-CCF,eimonogrE-VUT,SG-VUT,LU-C,LU

RATSYGRENE,B-CODnaidanaC

* All specifications are subject to change without notice.

ASLCDmanual022803.p65 2/28/03, 9:44 AM16

Troubleshooting

melborPsutatStnerruCydemeR

erutciP

NODEL· ottsartnocdnassenthgirbtsujda,DSOgnisU

.sgnittestluafedriehtotteserromumixam

FFODEL· .hctiwsrewopehtkcehC

·detcennocylreporpsidrocrewopCAfikcehC .rotinomehtot

syalpsidDEL rolocrebma

·ylreporpsielbaclangisoedivfikcehC

.rotinomfokcabehttadetcennoc

·.NOsimetsysretupmocforewopehtfikcehC

lamronbA

erutciP

erutciPelbatsnU· retpadascihpargfonoitacificepsehtfikcehC

ebyamhcihwecnailpmocnisirotinomdna

.hctamsimycneuqerflangistupniehtgnisuac

,gnissimsiyalpsiD

ro,tfihsretnec

ootrollamsoot

yalpsidniegral

ezis

·-KCOLC,KCOLC,NOITULOSERtsujda,DSOgnisU

-nonhtiwNOITISOP-VdnaNOITISOP-H,ESAHP

.slangisdradnats

·neercs-llufgnissimfoesacni,DSOgnisU

rehtoronoituloserrehtotcelesesaelp,egami

.gnimithserferlacitrev

·ehtgnitsujdaretfasdnoceswefaroftiaW

rognignahcerofebegamiehtfoezis

gnirewoproelbaclangisehtgnitcennocsid

.rotinomehtFFO

ASLCDmanual022803.p65 2/28/03, 9:44 AM17

References

NEC-Mitsubishi Monitor Customer Service & SupportNEC-Mitsubishi Monitor Customer Service & Support

NEC-Mitsubishi Monitor Customer Service & Support

Customer Service and Technical Support:

(800) 632-4662

Fax: (800) 695-3044

Parts and Accessories/Macintosh Cable Adapter: (888) NEC-MITS [888-632-6487]

Customer Service Policies & Processes: http://www.necmitsubishi.com/

css/ServicePolicies/ServicePolicies.htm

Online Technical Support Knowledge Base: http://www.necmitsubishi.com/

css/knowledgebase.cfm

Customer Service & Technical Support Email: http://www.necmitsubishi.com/css/techform.htm

Sales and Product InformationSales and Product Information

Sales and Product Information

Sales Information Line (888) NEC-MITS [888-632-6487]

Canadian Customers (866) 771-0266, Ext#: 4037

Government Sales (800) 284-6320

Government Sales email gov@necmitsubishi.com

Rebate Status InformationRebate Status Information

Rebate Status Information NEC Rebate Status www.rebatesHQ.com or 866-765-5696

Mitsubishi Rebate Status www.rebatesHQ.com or 877-405-4692

Electronic ChannelsElectronic Channels

Electronic Channels World Wide Web: http://www.necmitsubishi.com Product Registration:

http://www.necmitsubishi.com/productregistration

European Operations: http://www.nec-mitsubishi.com

WindowsWindows

Windows

®®

95/98/Me/2000/XP INF File: 95/98/Me/2000/XP INF File:

95/98/Me/2000/XP INF File:

http://

www.necmitsubishi.com and select

“Drivers and Downloads”

ASLCDmanual022803.p65 2/28/03, 9:44 AM18

Limited Warranty

NEC-Mitsubishi Electronics Display of America, Inc. (hereinafter “NMD-A”) warrants this Product to be free from defects in material and workmanship and, subject to the conditions set forth below, agrees to repair or replace (at NMD-A’s sole option) any part of the enclosed unit which proves defective for a period of three (3) years from the date of first consumer purchase. Spare parts are warranted for ninety (90) days. Replacement parts or unit may be new or refurbished and will meet specifications of the original parts or unit.

This warranty gives you specific legal rights and you may also have other rights, which vary from state to state. This warranty is limited to the original purchaser of the Product and is not transferable. This warranty covers only NMD-A-supplied components. Service required as a result of third party components is not covered under this warranty. In order to be covered under this warranty, the Product must have been purchased in the U.S.A. or Canada by the original purchaser. This warranty only covers Product distribution in the U.S.A. or Canada by NMD-A. No warranty service is provided outside of the U.S.A. or Canada. Proof of Purchase will be required by NMD-A to substantiate date of purchase. Such proof of purchase must be an original bill of sale or receipt containing name and address of seller, purchaser, and the serial number of the product.

It shall be your obligation and expense to have the Product shipped, freight prepaid, or delivered to the authorized reseller from whom it was purchased or other facility authorized by NMD-A to render the services provided hereunder in the original package. All Products returned to NMD-A for service MUST have prior approval, which may be obtained by calling 1-800-632-4662. The Product shall not have been previously altered, repaired, or serviced by anyone other than a service facility authorized by NMD-A to render such service, the serial number of the product shall not have been altered or removed. In order to be covered by this warranty the Product shall not have been subjected to displaying of fixed images for long periods of time resulting in image persistence (afterimage effects), image burn-in, accident, misuse or abuse or operated contrary to the instructions contained in the User’s Manual. Any such conditions will void this warranty.

NMD-A SHALL NOT BE LIABLE FOR DIRECT, INDIRECT, INCIDENTAL, CONSEQUENTIAL, OR OTHER TYPES OF DAMAGES RESULTING FROM THE USE OF ANY NMD-A PRODUCT OTHER THAN THE LIABILITY STATED ABOVE. THESE WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. SOME STATES DO NOT ALLOW THE EXCLUSION OF IMPLIED WARRANTIES OR THE LIMITATION OR EXCLUSION OF LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES SO THE ABOVE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU.

This Product is warranted in accordance with the terms of this limited warranty. Consumers are cautioned that Product performance is affected by system configuration, software, the application, customer data, and operator control of the system, among other factors. While NMD-A Products are considered to be compatible with many systems, specific functional implementation by the customers of the Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NMD-A.

For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility, contact NEC-Mitsubishi Electronics Display of America at 1-800-632-4662.

ASLCDmanual022803.p65 2/28/03, 9:44 AM19

Declaration of the Manufacturer

We hereby certify that the color monitor

LCD5V (K15AN), LCD7V (K17AN),

LCD9V (K19BN)

are in compliance with

Council Directive 73/23/EEC:

– EN 60950

Council Directive 89/336/EEC:

– EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024

and marked with

NEC-Mitsubishi Electric Visual

Systems Corporation

4-13-23, Shibaura,

Minato-Ku

Tokyo 108-0023, Japan

ASLCDmanual022803.p65 2/28/03, 9:44 AM20

AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIER TOUS TRAVAUX À DU PERSONNEL TECHNIQUE QUALIFIÉ.

AVERTISSEMENT

ATTENTION

RISQUE DE DÉCHARGE ÉLECTRIQUE • NE PAS OUVRIR

ATTENTION : POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, NE PAS OUVRIR LE COUVERCLE (L'ARRIÈRE). À L'INTÉRIEUR, AUCUNE PIÈCE NE NÉCESSITE L'INTERVENTION DE L'UTILISATEUR. EN CAS DE PROBLÈME, S'ADRESSER À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole est une mise en garde contre les risques d'électrocution que présentent certaines parties dépourvues d'isolation à l'intérieur de l'appareil. Il est donc dangereux d'établir le moindre contact avec ces parties

Ce symbole prévient l'utilisateur que des directives d'utilisation et de maintenance de cet appareil sont fournies avec ce guide d’utilisateur. Par conséquent, celles-ci doivent être lues attentivement pour éviter tout incident.

Déclaration de conformité – Département des Communications du Canada

DOC : Cet appareil numérique de classe B respecte toutes les exigences du Règlement

sur le matériel à l'origine d'interférences du Canada.

C-UL : Ce produit porte la marque «C-UL» et est conforme aux règlements de sécurité

canadiens selon CAN/CSA C22.2 No. 950.

Informations FCC

Utiliser les câbles spécifiés fournis avec les moniteur couleur

LCD5V

(K15AN), LCD7V (K17AN), ou LCD9V (K19BN)

afin

de ne pas provoquer d'interférences avec la réception radio et télévision

. (1) Prière d'utiliser le câble d'alimentation fourni ou équivalent pour assurer la conformité FCC. (2) Veuillez utiliser le câble de signal vidéo blindé fourni (LCD9V).

L'utilisation d'autres câbles et adaptateurs peut provoquer des interférences avec la réception radio et télévision.

Cet appareil a été testé et s’avère conforme avec les spécifications d'équipements de Classe B, section 15 de la réglementation FCC. Ces spécifications ont été établies pour garantir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé selon les directives de ce guide, il peut perturber les communications radio. Cependant, il n'est pas garanti qu'aucune interférence ne se produira dans une installation donnée.

Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce que vous pouvez déterminer en allumant et en éteignant l'appareil, essayez de remédier au problème en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.

• Augmenter la distance entre l'appareil et le récepteur.

• Connecter l'appareil à une prise de courant sur un circuit différent de celui sur lequel le récepteur est connecté.

• Consulter son revendeur ou un technicien radio/TV pour obtenir de l'aide.

Si nécessaire, l'utilisateur doit contacter le revendeur ou un technicien radio/TV afin d'obtenir des informations supplémentaires. L'utilisateur peut se procurer le livret utile suivant, préparé par la Federal Communications Commission : «How to Identify and Resolve Radio-TV Interference Problems» (Comment cerner et résoudre les problèmes d’interférences radio/TV). Ce livret est disponible auprès du U.S. Government Printing Office, Washington, D.C., 20402, Stock No. 004-000-00345-4.

ASLCDmanual022803.p65 2/28/03, 9:44 AM21

Nous vous félicitons d’avoir choisi le modèle NEC AccuSync LCD5V, LCD7V, ou LCD9V, un moniteur à cristaux liquides TFT couleur hautes performances. Le moniteur AccuSync LCD5V/LCD7V/LCD9V offre des images couleur sans scintillement à des résolutions optionnelles. Le modèle AccuSync LCD5V/LCD7V/LCD9V est un moniteur à cristaux liquides TFT intelligent, basé sur un microprocesseur et conçu de manière ergonomique, compatible avec la plupart des normes d’affichage RVB (Rouge, Vert, Bleu) analogiques, y compris PS/V, PS/2, optionnelles pour les signaux des familles Apple Macintosh Centris, Quadra et MacintoshII. Le moniteur à cristaux liquides permet d’afficher des graphiques aux couleurs vives et éclatantes avec des cartes vidéo VGA, SVGA, XGA (non entrelacé), SXGA (LCD7V/ LCD9V) et la plupart des cartes couleur compatibles Macintosh.

· Le moniteur est capable de fonctionner correctement même en cas de mise à niveau de carte vidéo ou de logiciel grâce à la large gamme de compatibilité de balayage automatique n’exigeant pas l’achat d’un nouveau moniteur.

·LCD5V: Le microprocesseur interne commande numériquement le balayage automatique pour les fréquences de balayage horizontal comprises entre 31,5 et 61kHz, et les fréquences de balayage vertical comprises entre 56 Hz et 75Hz. Dans chaque mode de fréquence, l’ensemble de circuits basé sur le microprocesseur permet au moniteur de fonctionner avec la précision d’une fréquence fixe.

•LCD7V: Le microprocesseur interne commande numériquement le balayage automatique pour les fréquences de balayage horizontal comprises entre 31.5 Hz et 81kHz, et les fréquences de balayage vertical comprises entre 56 Hz et 75Hz. Dans chaque mode de fréquence, l’ensemble de circuits basé sur le microprocesseur permet au moniteur de fonctionner avec la précision d’une fréquence fixe.

•LCD9V: Le microprocesseur interne commande numériquement le balayage automatique pour les fréquences de balayage horizontal comprises entre 31,5 kHz et 81kHz, et les fréquences de balayage vertical comprises entre 56 Hz et 75Hz. Dans chaque mode de fréquence, l’ensemble de circuits basé sur le microprocesseur permet au moniteur de fonctionner avec la précision d’une fréquence fixe.

·La mémoire résidente permet de stocker les réglages d’usine par défaut ainsi que d’autres paramètres utilisateur.

·LCD5V: La résolution maximale pouvant être obtenue est XGA 1024x768.

·LCD7V/LCD9V: La résolution maximale pouvant être obtenue est SXGA 1280 x 1024.

·La conception compacte et soignée du coffret préserve l’espace de votre bureau, qui apparaît net et rangé.

Fonctions

ASLCDmanual022803.p65 2/28/03, 9:44 AM22

La boîte* de votre nouveau moniteur NEC LCD contient :

• Moniteur AccuSync LCD5V, LCD7V, ou LCD9V

•Cordon d'alimentation

• Manuel de l’utilisateur

• Câble de signal vidéo (LCD9V)

* Ne pas oublier de conserver la boîte et le matériel d'emballage d'origine pour transporter ou expédier le moniteur.

Contenu

Câble de signal vidéo (LCD9V)

Cordon d'alimentation

Manuel de l’utilisateur

AccuSyncTM LCD5V/LCD7V/LCD9V

ASLCDmanual022803.p65 2/28/03, 9:44 AM23

Retirer

1. Enfoncez le crochet comme indiqué.

2. Enlevez la base dans la direction des flèches.

Fixer / Retirer la Base (LCD5V/LCD7V)

Installer

1. Alignez les quatre crochets situés sur le fond du moniteur avec les fentes correspondantes situées sur le fond de la base.

2. Glissez la base dans la direction des flèches.

Mise en marche rapide

Assure complètement le verrou est accroché.

Position de crochet

enlevez la direction

ASLCDmanual022803.p65 2/28/03, 9:44 AM24

Mise en marche rapide (suite)

Réglage de la position de l’écran

Pour obtenir la meilleure position de visualisation, vous pouvez ajuster l’inclinaison du moniteur en saisissant ses bords à deux mains, comme indiqué dans l’illustration ci-dessous. L’ inclinaison peut être ajustée de 30degrés vers le haut ou de 5degrés vers le bas, comme l’indique la flèche.

Levez et baissez l’écran du moniteur (LCD9V)

Le moniteur peut être levé ou baissé en mode Paysage. Pour lever ou baisser l’écran, placez les mains de chaque côté du moniteur et positionnez-le à la hauteur de votre choix.

NOTA: Manipule sur soin quand augmentant ou l’écran diminuant écran.

LCD9V: L’inclinaison peut être ajustée de 20degrés vers le haut ou de 5degrés vers le bas, comme l’indique la flèche.

LCD5V/LCD7V: L’inclinaison peut être ajustée de 30degrés vers le haut ou de 5degrés vers le bas, comme l’indique la flèche.

20X

ASLCDmanual022803.p65 2/28/03, 9:44 AM25

Mise en marche rapide (suite)

Branchement du cordon d’alimentation

Assurez-vous tout d’abord que le type de cordon d’alimentation utilisé convient à votre site.

·Ce moniteur est doté d’un boîtier d’alimentation universel lui permettant de fonctionner dans des régions équipées en 100-240 V CA. Aucun réglage n’est requis par l’utilisateur.

·Branchez une extrémité du cordon d’alimentation au connecteur d’alimentation et l’autre extrémité à une prise secteur CA appropriée.

• Si vous utilisez ce moniteur à AC125-240V, s'il vous plaît faites référence à section de l'Usage Recommandée de ce manuel pour sélection adéquate d'AC pouvoir cordon.

Installation

Pour installer le moniteur sur votre système hôte, suivez la procédure ci-dessous:

1. Connectez le Câble Vidéo a. Assurez-vous que le moniteur et l’ordinateur soient bien éteints. b. Connectez le câble vidéo à l’ordinateur.

2. Connectez le cordon d’alimentation Connectez le cordon d’alimentation sur le moniteur, puis sur une prise électrique CA mise à terre comme il faut.

3. Rallumez le moniteur et l’ordinateur Rallumez tout d’abord le moniteur, puis l’ordinateur.

4. Si le moniteur ne fonctionne pas correctement, reportez-vous à la section concernant la localisation des pannes afin de diagnostiquer le problème.

LCD9V

LCD5V/LCD7V

Cordon d'alimentation

Câble de signal vidéo

ASLCDmanual022803.p65 2/28/03, 9:44 AM26

Modes regles a l’avance

Pour limiter les réglages des différents modes, le moniteur dispose de modes de réglage par défaut le plus souvent utilisés comme indiqué dans le tableau ci-dessous. Pour un ajustement optimal, l’utilisateur est encouragé à effectuer l’Auto-Programmation sous le motif “Ecran Entier” de Windows ou en utilisant le motif. Si aucun mode réglé à l’avance ne correspond à vos réglages, vous pouvez enregistrer vos modes préférés dans les modes utilisateur. Le moniteur peut stocker jusqu’à 9modes utilisateur différents. La seule condition requise pour pouvoir enregistrer un mode utilisateur est que les nouvelles informations d’affichage doivent avoir une différence de 1kHz de fréquence horizontale et 1Hz de fréquence verticale, ou que les polarités de signal synchrone soient différentes de celles des modes par défaut.

LCD5V

edoMedoM

edoM

edoMedoMnoituloséRnoituloséR

noituloséR

noituloséRnoituloséR

.qérF.H.qérF.H

.qérF.H

.qérF.H.qérF.H

)zHk()zHk(

)zHk(

)zHk()zHk(

ednaBednaB

ednaB

ednaBednaB

etnasapetnasap

etnasap

etnasapetnasap

)zHM()zHM(

)zHM(

)zHM()zHM(

étiraloPétiraloP

étiraloP

étiraloPétiraloP

HHHHHVVVVV

1AGV053x02707zH74,13223,82+– 2AGV004x02707zH74,13223,82–+ 3AGV084x04606zH74,13571,52–– 4CAM084x04666zH00,5342,03–– 5ASEV084x04627zH68,735,13–– 6ASEV084x04657zH05,735,13–– 7ASEV006x00865zH61,530,63++ 8ASEV006x00806zH88,730,04++ 9ASEV006x00857zH88,645,94++

01ASEV006x00827zH80,840,05++

11CAM426x23857zH27,94382,75–– 21ASEV867x420106zH63,840,56–– 31ASEV867x420107zH84,650,57–– 41ASEV867x420157zH20,0657,87++

Commandes

ASLCDmanual022803.p65 2/28/03, 9:44 AM27

Commandes (suite)

LCD7V

edoMedoM

edoM

edoMedoMnoituloséRnoituloséR

noituloséR

noituloséRnoituloséR

.qérF.H.qérF.H

.qérF.H

.qérF.H.qérF.H

)zHk()zHk(

)zHk(

)zHk()zHk(

ednaBednaB

ednaB

ednaBednaB

etnasapetnasap

etnasap

etnasapetnasap

)zHM()zHM(

)zHM(

)zHM()zHM(

étiraloPétiraloP

étiraloP

étiraloPétiraloP

HHHHHVVVVV

1AGV004x02707zH74,13223,82–+ 2AGV084x04606zH74,13571,52–– 3CAM084x04666zH00,5342,03–– 4ASEV084x04627zH68,735,13–– 5ASEV084x04657zH05,735,13–– 6ASEV006x00865zH61,530,63++ 7ASEV006x00806zH88,730,04++ 8ASEV006x00857zH88,645,94++ 9ASEV006x00827zH80,840,05++

01CAM426x23857zH27,94382,75––

11ASEV867x420106zH63,840,56–– 21ASEV867x420107zH84,650,57–– 31ASEV867x420157zH20,0657,87++

41ASEV4201x082106zH0,460,801++

51ASEV4201x082157zH0,080,531++

61ASEV468x251157zH5,760,801++

71ASEV069x082106zH0,060,801++

LCD9V

edoMedoM

edoM

edoMedoMnoituloséRnoituloséR

noituloséR

noituloséRnoituloséR

.qérF.H.qérF.H

.qérF.H

.qérF.H.qérF.H

)zHk()zHk(

)zHk(

)zHk()zHk(

ednaBednaB

ednaB

ednaBednaB

etnasapetnasap

etnasap

etnasapetnasap

)zHM()zHM(

)zHM(

)zHM()zHM(

étiraloPétiraloP

étiraloP

étiraloPétiraloP

HHHHHVVVVV

01CAM426x23857zH27,94382,75––

11ASEV867x420106zH63,840,56–– 21ASEV867x420107zH84,650,57–– 31ASEV867x420157zH20,0657,87++

41ASEV4201x082106zH0,460,801++

51ASEV4201x082157zH0,080,531++

61ASEV468x251157zH5,760,801++

71ASEV069x082106zH0,060,801++

ASLCDmanual022803.p65 2/28/03, 9:44 AM28

Boutons de réglage

Boutons du panneau avant

1. Interrupteur d’alimentation: Permet la mise sous tension ou hors tension

2. Voyant d’alimentation: S’allume pour indiquer la mise sous tension

3. Sélectionner MENU : Pour quitter et entrer dans le menu OSD

4. Sélectionner : Permet de descendre dans le menu

5. – :Permet de diminuer la valeur du paramètre de l’affichage à l’écran sélectionné

pour réglage

– : Choisissez la page de MENU OSD précédente

6. + : Permet d’augmenter la valeur du paramètre de l’affichage à l’écran sélectionné

pour réglage

+ : Choisissez la page de MENU OSD suivante

AUTO:Touche de raccourci réglage “AUTO” sans affichage OSD

Fonctionnement standard de l’affichage à l’écran

1. Appuyez sur la touche MENU pour activer le menu OSD, quand OSD n’est pas affiché.

2. Utilisez la touche de Sélection pour vous déplacer vers le bas travers le menu de façon cyclique. Le paramètre sélectionné est mis en surbrillance.

3. Utilisez alors ‘‘+” ou ‘‘–” pour augmenter ou diminuer la valeur du paramètre, ou effectuer une sélection parmi différentes options.

4. Pour quitter l’affichage à l’écran à tout moment, appuyez sur MENU bouton. Si vous n’appuyez sur aucun bouton pendant un certain temps, l’affichage à l’écran disparaît automatiquement.

5. Quand OSD n’est pas affiché, appuyez sur la touche ‘‘+’’ pour démarrer le Réglage Automatique.

MENU ▼ – +/AUTO

Commandes (suite)

ASLCDmanual022803.p65 2/28/03, 9:45 AM29

Luminosité Permet d’augmenter ou de diminuer la luminosité. Contraste Permet d’augmenter ou de diminuer le contraste. Contraste Auto

Appuyez sur la touche “+” pour lancer le contraste auto.

Color Temperature Appuyez sur les boutons “+” ou “-” pour choisir les fonctions

5000, 6500, 7500, 9300 et USER. Seul UTILISAT. permet

ensuite d’effectuer des réglages de CONTROLE-R/V/B. Largeur Pour augmenter ou reduire la taille de l’image. FinPermet d’augmenter ou de diminuer le parasitage de

l’image. Gauche / Droite Permet de décaler l’affichage vers la gauche ou vers la

droite. Haut / Bas

Permet de décaler l’affichage vers le haut ou vers le bas. Réglage Auto Appuyez sur “+” pour activer cette fonction. L’ajustement

automatique règle automatiquement la position verticale, la

position horizontale, la taille horizontale, la phase et le

contraste, l’ensemble du processus durant environ 5

secondes. Tons Naturels Pour regler le ton chair de la couleur Te inte Pour regler la teinte ou la couleur. Saturation Pour regler la saturation de couleur. Langue Permet de choisir la langage (anglais, français, italien,

allemand ou espagnol). Préréglage Usine

Permet de rétablir les réglages par défaut du moniteur. Extinction OSD

Pour regler la duree de desactivation automatique de l’OSD. OSD Gauche / Droite Pour bouger l’OSD vers la droite de l’écran il faut appuyer sur

le bouton “+”; pour aller vers la gauche de l’écran il faut

appuyer sur le bouton “-”. OSD Haut / Bas Pour bouger l’OSD vers le haut de l’écran appuyez sur le

bouton “+”; pour bouger l’OSD vers le bas appuyez sur le

bouton “-”. Informations Indique les valeurs courantes de résolution ou de fréquence

verticale et de nombre de synchronisations réglé à l’avance.

Description de la fonction d’affichage à l’écran

Commandes (suite)

ASLCDmanual022803.p65 2/28/03, 9:45 AM30

Commandes (suite)

Économiseur d’énergie

Le moniteur sera conduit dans le mode “Economie d’Energie’’ par le signal de contrle depuis le contrleur d’affichage comme indiqu par le voyant indicateur d’allumage de couleur ambre.

Les états de l’économiseur d’énergie seront maintenus jusqu’à la détection d’un signal de contrôle ou jusqu’à l’activation du clavier ou de la souris. Le temps de recouvrement depuis l’état ARRET sur l’état MARCHE est d’environs 5 secondes.

DDC

Pour faciliter l’installation, le moniteur peut utiliser la fonction «Plug and Play» si votre système prend également en charge le protocole DDC. DDC (Display Data Channel) est un protocole de communication dans lequel le moniteur informe automatiquement le système hôte de ses capacités, par exemple des résolutions prises en charge et de la synchronisation correspondante. Ce moniteur prend en charge les normes DDC2B.

LCD7V/LCD9V

tatÉtatÉ

tatÉ

tatÉtatÉ

noitammosnoCnoitammosnoC

noitammosnoC

noitammosnoCnoitammosnoC

eigrené'deigrené'd

eigrené'd

eigrené'deigrené'd

LEDepmaLLEDepmaL

LEDepmaL

LEDepmaLLEDepmaL

)émulla(

lamroNtreV

FFOevitcA

)zevitcaséD(

W3<erbmA

tatÉtatÉ

tatÉ

tatÉtatÉ

noitammosnoCnoitammosnoC

noitammosnoC

noitammosnoCnoitammosnoC

eigrené'deigrené'd

eigrené'd

eigrené'deigrené'd

LEDepmaLLEDepmaL

LEDepmaL

LEDepmaLLEDepmaL

)émulla(

lamroNtreV

FFOevitcA

)zevitcaséD(

W2<erbmA

LCD5V

ASLCDmanual022803.p65 2/28/03, 9:45 AM31

Usage recommandé

Consignes de sécurité et d’entretien

POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE

RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR LCD :

••

•

NE PAS OUVRIR LE MONITEUR. NE PAS OUVRIR LE MONITEUR.

NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres risques. Confier tous travaux à du personnel technique qualifié.

••

• Ne pas renverser de liquides dans le boîtier, ni utiliser le moniteur près de l'eau.

••

•

Ne pas introduire d'objets de quelque nature que ce soit dans les fentes du boîtier car ceux-ci pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l'appareil.

••

• Ne pas placer d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut occasionner une décharge électrique ou un incendie.

••

• Ne pas placer cet appareil sur un chariot, un support ou une table inclinée ou instable, afin d'éviter que le moniteur ne tombe, occasionnant de sérieux dommages au moniteur.

••

• Pour l'utilisation du moniteur LCD avec l'alimentation AC mondiale de 125-240 V, utiliser un cordon d'alimentation qui correspond à la tension de l'alimentation fournie à la prise de courant AC. Le cordon d'alimentation utilisé doit être agréé et en conformité avec les normes de sécurité de son pays. (Type H05VV-F à utiliser sauf au Europe.)

••

• Au R, –U., utilisez avec ce moniteur un cordon d’alimrntation approuvé BS avec fiche moulée d’un fusible noir (5A). Si un cordon d’alimentation n’a pas été fourni avec ce moniteur, veuillez contacter votre fournisseur.

••

• Ne placer aucun objet sur le moniteur et ne pas l’utiliser en extérieur.

••

• L’intérieur du tube fluorescent situé dans le moniteur contient du mercure. Pour l’élimination appropriée, observez les règlements en vigueur dans votre région.

Débrancher immédiatement le moniteur de la prise murale et confier la réparation à du personnel technique qualifié dans les cas suivants :

••

• Lorsque le cordon d'alimentation ou la fiche est endommagé(e).

••

• Si du liquide a été renversé ou des objets sont tombés à l'intérieur du moniteur.

••

• Si le moniteur a été exposé à la pluie ou à de l'eau.

••

• Si le moniteur est tombé ou le boîtier est endommagé.

••

• Si le moniteur ne fonctionne pas normalement en suivant les directives d'utilisation.

••

• Ne courbe pas le pouvoir du cordon.

• N’utilise pas votre écran dans de hautes températures humides poussiéreuses près d’huile ou.

• Ne couvre pas l’armoire fente ou usage rayonnai mauvaise chaleur.

• Regal toujours glass sur soin.

•

Si écran ou verre est rodé, ne supporter pas ne venir pas touche le liquide crystal et manche sur soin

••

•

Prévoir une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. Ne pas obstruer les ouvertures de ventilation ni placer le moniteur près d'un radiateur ou autre source de chaleur. Ne rien poser sur le moniteur.

••

• La fiche du cordon d'alimentation est le moyen principal de débrancher le système de l'alimentation. Le moniteur doit être installé à proximité d'une prise de courant facilement accessible.

••

•

Manipuler avec soin lors du transport. Conserver l'emballage pour le transport.

Persistance de l’image

la persistance de l’image se présente lorsqu’une image résiduelle ou “fantôme” d’une image précédente reste visible sur l’écran. Contrairement aux moniteurs à tube cathodique, la persistance de le l’image des moniteurs LCD n’est pas permanente, mais l’affichage d’images constantes pendant une longue période de temps doit être évitée. Pour remédier à la persistance de l’image, mettez le moniteur hors tension pendant une durée égale à celle de l’affichage de l’image précédente. Par exemple, si une image est restée affichée sur l’écran pendant une heure et qu’il reste une image résiduelle, le moniteur doit être mis hors tension pendant une heure pour effacer l’image. NOTA: NOTA:

NOTA: NOTA:

NOTA: Comme pour tous les équipements d’affichage personnels, NEC-Mitsubishi Electronics Display recommande l’utilisation d’un économiseur d’écran mobile à des intervalles réguliers, à chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.

AVERTISSEMENT

ASLCDmanual022803.p65 2/28/03, 9:45 AM32

LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR PEUT RÉDUIRE LA

FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. OBSERVER LES DIRECTIVES CI-APRÈS

LORS DU POSITIONNEMENT DU MONITEUR :

Usage recommandé (suite)

••

• Pour une performance optimale, laissez le moniteur se réchauffer pendant 20 minutes.

••

• Régler la hauteur du moniteur de sorte que le dessus de l'écran soit au niveau ou légèrement en-dessous du niveau des yeux. Les yeux doivent regarder légèrement vers le bas lorsque l'on regarde le milieu de l'écran.

••

• Positionner le moniteur à une distance minimale de 40 cm (16 po) et maximale de 70 cm (28 po) des yeux. La distance optimale est de 50 cm (20 po).

••

• Reposer ses yeux régulièrement en regardant vers un objet situé à au moins 6 m (20 pieds). Cligner régulièrement.

••

• Positionner le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière, afin de réduire au maximum les reflets et l'éblouissement. Régler l'inclinaison du moniteur de sorte que l'éclairage du plafond ne soit pas reflété sur l'écran.

••

• Si une lumière réfléchie rend la vision de l'écran difficile, utiliser un filtre anti-reflet.

••

• Nettoyer régulièrement le moniteur. Utiliser un chiffon sans peluches et non abrasif et une solution de nettoyage sans alcool, neutre, non abrasive ou un produit nettoyant pour vitres pour éliminer au maximum la poussière.

••

• Régler les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité.

••

• Utiliser un support de document placé près de l'écran.

••

• Positionner ce que l'on regarde le plus souvent (l'écran ou les documents de référence) directement devant soi pour réduire au maximum les mouvements de la tête lorsque l'on dactylographie.

••

• Pour éviter la persistance d’images (images rémanentes), n’affichez pas des motifs fixes sur le moniteur pendant de longues périodes.

••

• Consulter régulièrement un ophtalmologiste.

Ergonomie

Pour optimiser les avantages ergonomiques, observez les directives suivantes :

• Utiliser les commandes de format et position préprogrammées avec signaux standard .

• Utiliser le réglage couleur et les commandes gauche/droite préprogrammés.

•

Utiliser des signaux non entrelacés avec fréquence de rafraîchissement vertical de 60 à 75 Hz.

• Ne pas utiliser la couleur bleu primaire sur fond foncé car cela rend la lecture difficile et peut occasionner de la fatigue oculaire en raison de contraste insuffisant.

Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, écrire à American National Standard for Human Factors Engineering of Visual Display Terminal Workstations ANSI-HFS Standard No. 100-1988 - The Human Factors Society, Inc. P.O. Box 1369, Santa Monica, California 90406.

ASLCDmanual022803.p65 2/28/03, 9:45 AM33

Spécifications

* Spécifications pouvant être soumises à des modifications sans préavis.

elèdoMelèdoM

elèdoM

elèdoMelèdoM V5DCLcnySuccA

xuatsircàegahciffAxuatsircàegahciffA

xuatsircàegahciffA

xuatsircàegahciffAxuatsircàegahciffA

sediuqilsediuqil

sediuqil

sediuqilsediuqil

egahciffa'depyTsecuop51TFTsediuqilxuatsirC

)LxH(egahciffa'denoZop9,8xop9,11/mm1,822x1,403

etsartnocedtroppaR)euqipyt(1:004

noisivedelgnA021

001roh

)01>RC(rev

noitatnemila'deertnEnoitatnemila'deertnE

noitatnemila'deertnE

noitatnemila'deertnEnoitatnemila'deertnE

egatloVV042-001

ecneuqerFzH06/05

lanimontnaruoCA52.0-5.0

edseuqitsirétcaraCedseuqitsirétcaraC

edseuqitsirétcaraC

edseuqitsirétcaraCedseuqitsirétcaraC

tnemennoitcnoftnemennoitcnof

tnemennoitcnof

tnemennoitcnoftnemennoitcnof

egahciffa'dsrueluoCsrueluocedsnoillim61edsulP

noituloséR)mumixam(zH57à867x4201AGX

étisonimuLm/dc052

)euqipyt(

esnopéredspmeT)euqipyt(sm22:fTsm8:rT

ecafretnIeuqigolanaBVR

eértne'druetcennoCeértne'druetcennoC

eértne'druetcennoC

eértne'druetcennoCeértne'druetcennoCsehcorb51àbus-D

selleirétamsnoitacificépSselleirétamsnoitacificépS

selleirétamsnoitacificépS

selleirétamsnoitacificépSselleirétamsnoitacificépS

)PxHxL(snoisnemiD op9,7xop8,21xop6,31/mm002xmm5,523xmm643

tensdioPsdiop3,7/gK3,3

noitatnemilAnoitatnemilA

noitatnemilA

noitatnemilAnoitatnemilA

noitammosnoC)mumixam(W22

noitatnemelgéRnoitatnemelgéR

noitatnemelgéR

noitatnemelgéRnoitatnemelgéR

secneréfretniteétirucéS

seuqiténgamortcelé

SG-VUT,LU-C,LU,eimonogrE-VUT,,EC,B-CCF

RATSYGRENE,B-CODnaidanaC

ASLCDmanual022803.p65 2/28/03, 9:45 AM34

Spécifications (suite)

* Spécifications pouvant être soumises à des modifications sans préavis.

elèdoMelèdoM

elèdoM

elèdoMelèdoM V7DCLcnySuccA

xuatsircàegahciffAxuatsircàegahciffA

xuatsircàegahciffA

xuatsircàegahciffAxuatsircàegahciffA

sediuqilsediuqil

sediuqil

sediuqilsediuqil

egahciffa'depyTsecuop71TFTsediuqilxuatsirC

)LxH(egahciffa'denoZop6,01xop3,31/mm4,072xmm9,733

etsartnocedtroppaR)euqipyt(1:004

noisivedelgnA)01>RC(rev°041roh°041

noitatnemila'deertnEnoitatnemila'deertnE

noitatnemila'deertnE

noitatnemila'deertnEnoitatnemila'deertnE

egatloVV042-001

ecneuqerFzH06/05

lanimontnaruoCA4.0-8.0

edseuqitsirétcaraCedseuqitsirétcaraC

edseuqitsirétcaraC

edseuqitsirétcaraCedseuqitsirétcaraC

tnemennoitcnoftnemennoitcnof

tnemennoitcnof

tnemennoitcnoftnemennoitcnof

egahciffa'dsrueluoCsrueluocedsnoillim61edsulP

noituloséR)mumixam(zH57à4201x0821AGXS

étisonimuLm/dc062

)euqipyt(

esnopéredspmeT)euqipyt(sm21:fTsm4:rT

ecafretnIeuqigolanaBVR

eértne'druetcennoCeértne'druetcennoC

eértne'druetcennoC

eértne'druetcennoCeértne'druetcennoCsehcorb51àbus-D

selleirétamsnoitacificépSselleirétamsnoitacificépS

selleirétamsnoitacificépS

selleirétamsnoitacificépSselleirétamsnoitacificépS

)PxHxL(snoisnemiD op9,7xop8,41xop7,41/mm5,002xmm573xmm473

tensdioPsdiop9,9/gK5,4

noitatnemilAnoitatnemilA

noitatnemilA

noitatnemilAnoitatnemilA

noitammosnoC)mumixam(W83

noitatnemelgéRnoitatnemelgéR

noitatnemelgéR

noitatnemelgéRnoitatnemelgéR

secneréfretniteétirucéS

seuqiténgamortcelé

SG-VUT,LU-C,LU,eimonogrE-VUT,,EC,B-CCF

RATSYGRENE,B-CODnaidanaC

ASLCDmanual022803.p65 2/28/03, 9:45 AM35

Spécifications (suite)

* Spécifications pouvant être soumises à des modifications sans préavis.

elèdoMelèdoM

elèdoM

elèdoMelèdoM V9DCLcnySuccA

xuatsircàegahciffAxuatsircàegahciffA

xuatsircàegahciffA

xuatsircàegahciffAxuatsircàegahciffA

sediuqilsediuqil

sediuqil

sediuqilsediuqil

egahciffa'depyTsecuop91TFTsediuqilxuatsirC

)LxH(egahciffa'denoZop9,11xop8,41/mm0,103xmm3,673

etsartnocedtroppaR)euqipyt(1:005

noisivedelgnA)01>RC(rev°071roh°071

noitatnemila'deertnEnoitatnemila'deertnE

noitatnemila'deertnE

noitatnemila'deertnEnoitatnemila'deertnE

egatloVV042-001

ecneuqerFzH06/05

lanimontnaruoCA5.0-9.0

edseuqitsirétcaraCedseuqitsirétcaraC

edseuqitsirétcaraC

edseuqitsirétcaraCedseuqitsirétcaraC

tnemennoitcnoftnemennoitcnof

tnemennoitcnof

tnemennoitcnoftnemennoitcnof

egahciffa'dsrueluoCsrueluocedsnoillim61edsulP

noituloséR)mumixam(zH57à4201x0821AGXS

étisonimuLm/dc052

)euqipyt(

esnopéredspmeT)euqipyt(sm01:fTsm51:rT

ecafretnIeuqigolanaBVR

eértne'druetcennoCeértne'druetcennoC

eértne'druetcennoC

eértne'druetcennoCeértne'druetcennoCsehcorb51àbus-D

selleirétamsnoitacificépSselleirétamsnoitacificépS

selleirétamsnoitacificépS

selleirétamsnoitacificépSselleirétamsnoitacificépS

)PxHxL(snoisnemiD op1,9xop4,61xop5,61/mm5,032xmm714xmm814

tensdioPsdiop1,61/gk3,7

noitatnemilAnoitatnemilA

noitatnemilA

noitatnemilAnoitatnemilA

noitammosnoC)mumixam(W64

noitatnemelgéRnoitatnemelgéR

noitatnemelgéR

noitatnemelgéRnoitatnemelgéR

secneréfretniteétirucéS

seuqiténgamortcelé

SG-VUT,LU-C,LU,eimonogrE-VUT,,EC,B-CCF ,B-CODnaidanaCRATSYGRENE

ASLCDmanual022803.p65 2/28/03, 9:45 AM36

emèlborPsruocnetatÉnoituloS

saP

egami'd

eémullatnayoV· alzelgér,narcé'làegahciffa'lededia'lÀ

uomumixamuaetsartnocelteétisonimul

.tuafédrapegalgérruelzeruatser

tnietétnayoV· .noitatnemila'druetpurretni'lzeifiréV

·tseACnoitatnemila'dnodroceleuqzeifireV .ruetinomuaeilertnemetcerroc

tnatongilctnayoV· tseoédivlangisudelbâceleuqzeifiréV

.ruetinomuderèirra'làéhcnarbtnemetcerroc

·.noisnetsuostseruetanidro'leuqzeifiréV

egamI

elamrona

elbatsniegamI· ruetatpada'ledsnoitacificépsseliszeifiréV

el,semrofnoctnosruetinomudteeuqihparg

esiavuamenurennoisaccotnavuoperiartnoc

langisudecneuqérfedecnadnopserroc

.eértne'd

egahciffA

élacéd,tnauqnam

uo,ertnecua

uotitepport

ruopdnargport

elliatal

egahciffa'd

·zelgér,narcé'làegahciffa'lededia'lÀ

.ROHNOITISOP,ESAHP,.ROHELLIAT,NOITULOSER

nonxuangissedceva.TREVNOITISOPte

.dradnats

·ecnesba'dsacne,narcé'làegahciffa'lededia'lÀ

ertuaenuzennoitcelés,narcénielpegami'd

edialédertuanuuonoitulosér

.lacitrevtnemessihcîarfar

·sèrpasednocesseuqleuqerdnettazevedsuoV

edtnavaegami'ledelliatalétsujariova

eduo,langiselretcennocédeduoreifidom

.noisnetsrohruetinomelerttem

Dépannage

ASLCDmanual022803.p65 2/28/03, 9:45 AM37

Références

Service à la clientèle et assistance technique du moniteur NEC-MitsubishiService à la clientèle et assistance technique du moniteur NEC-Mitsubishi

Service à la clientèle et assistance technique du moniteur NEC-Mitsubishi

Service à la clientèle et assistance technique:

(800) 632-4662

Télécopieur: (800) 695-3044

Pièces et accessoires/adaptateur de câble Macintosh: (888) NEC-MITS [888-632-6487]

Politiques et processus du service à la clientèle: http://www.necmitsubishi.com/

css/ServicePolicies/ServicePolicies.htm Base de connaissance de l’assistance technique en lign: http://www.necmitsubishi.com/css/

knowledgebase.cfm Adresse électronique du service à la clientèle et de l’assistance technique: http://www.necmitsubishi.com/css/techform.htm

Ventes et information produitVentes et information produit

Ventes et information produit

Ligne d’information sur les ventes: (888) NEC-MITS [888-632-6487] Clientèle canadienne: (866) 771-0266, Ext#: 4037 Ventes au gouvernement: (800) 284-6320 Adresse électronique du service

des ventes au gouvernement: gov@necmitsubishi.com

Information sur les remisesInformation sur les remises

Information sur les remises

Remises actuelles NEC: www.rebatesHQ.com or 866-765-5696 Remises actuelles Mitsubishi:

www.rebatesHQ.com or 877-405-4692

Courrier électroniqueCourrier électronique

Courrier électronique World Wide Web: http://www.necmitsubishi.com Produit enregistré:

http://www.necmitsubishi.com/productregistration

Opérations Européennes: http://www.nec-mitsubishi.com

Fichier INF WindowsFichier INF Windows

Fichier INF Windows

®®

95/98/Me/2000/XP 95/98/Me/2000/XP

95/98/Me/2000/XP

http://

www.necmitsubishi.com et

sélectionne “Downloads and Drivers”

ASLCDmanual022803.p65 2/28/03, 9:45 AM38

Garantie limitée

NEC-Mitsubishi Electronics Display of America, Inc. (ci-dessous dénommé « NMD-A ») garantit ce produit exempt de tout défaut de matériel et de fabrication et, conformément aux conditions exposées ci-dessous, accepte de réparer ou remplacer (à la seule discrétion de NMD-A) toute pièce de l’appareil ci-joint, prouvée comme étant défectueuse, et ce pendant une période de trois (3) ans à partir de la date du premier achat de consommation.

Les pièces de rechange sont garanties pendant quatre-vingt dix (90) jours. Les pièces de rechange ou unités peuvent être neuves ou reconditionnées et seront conformes aux spécifications des pièces et des unités d’origine. Cette garantie vous accorde des droits légaux spécifiques auxquels peuvent s’ajouter d’autres droits pouvant varier d’une juridiction à l’autre. Cette garantie est limitée à l’acheteur d’origine du produit et n’est pas transférable. Cette garantie couvre uniquement les composants fournis par NMD-A. Une réparation requise à la suite de l’utilisation des pièces provenant d’un tiers n’est pas couverte par cette garantie. Pour être couvert par cette garantie, le produit doit avoir été acheté aux États-Unis ou au Canada par l’acheteur d’origine. Cette garantie couvre uniquement la distribution du produit aux États-Unis ou au Canada par NMD-A. Aucune garantie n’est offerte à l’extérieur des États-Unis et du Canada. La preuve d’achat sera exigée par NMD-A pour prouver la date d’achat. Une telle preuve d’achat doit être une facture de vente d’origine ou un reçu reprenant le nom et l’adresse du vendeur, de l’acheteur et le numéro de série du produit.

Pour obtenir un service au titre de la garantie, vous devez expédier le produit en port prépayé ou le déposer chez le revendeur agréé qui vous l’a vendu ou dans un autre centre autorisé par NMD-A, soit dans l’emballage d’origine, soit dans un emballage similaire procurant un niveau équivalent de protection. Avant de retourner tout produit à NMD-A, vous devez d’abord obtenir une autorisation de retour de marchandise en composant le 1-800-632-4662. Le produit ne pourra avoir été enlevé ou modifié, réparé ou entretenu au préalable par personne d’autre que du personnel technique autorisé par NMD-A, et le numéro de série du produit ne pourra pas avoir été enlevé. Pour être couvert par cette garantie, le produit ne pourra pas avoir été soumis à l’affichage d’une image fixe pendant de longues périodes de temps résultant en une persistance de l’image, un accident, une utilisation incorrecte ou abusive ou une utilisation contraire aux directives contenues dans le guide de l’utilisateur. Une seule de ces conditions annulera la garantie.

NMD-A NE POURRA ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, ACCIDENTELS, SECONDAIRES OU D’AUTRES TYPES DE DOMMAGES RÉSULTANT DE L’UTILISATION D’UN PRODUIT QUI N’ENTRENT PAS SOUS LA RESPONSABILITÉ DÉCRITE CI-DESSUS. CES GARANTIES REMPLACENT TOUTE AUTRE GARANTIE EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE DE QUALITÉ MARCHANDE OU D’APTITUDE À UNE FIN PARTICULIÈRE. CERTAINES JURIDICTIONS NE PERMETTANT PAS L’EXCLUSION DE GARANTIES IMPLICITES OU LA LIMITATION OU L’EXCLUSION DE RESPONSABILITÉ POUR DOMMAGES ACCIDENTELS OU SECONDAIRES, LES EXCLUSIONS OU LIMITATIONS CI-DESSUS POURRAIENT NE PAS S’APPLIQUER DANS VOTRE CAS.

Ce produit est garanti selon les termes de cette garantie limitée. Les consommateurs doivent savoir que les performances du produit peuvent varier selon la configuration du système, le logiciel, l’application, les données du client et la manière dont le produit est utilisé par l’opérateur, ainsi que d’autres facteurs. Bien que les produits NMD-A soient considérés compatibles avec de nombreux systèmes, la mise en oeuvre fonctionnelle du produit peut varier d’un client à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une application spécifique doit être déterminée par le consommateur et n’est pas garantie par NMD-A.

Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display le plus proche, appeler NEC-Mitsubishi Electronics Display of America au 1-800-632-4662.

ASLCDmanual022803.p65 2/28/03, 9:45 AM39

Déclaration du fabricant

Nous certifions par la présente que les

moniteurs LCD5V (K15AN),

LCD7V (K17AN), ou LCD9V (K19BN)

conformes à

la directive 73/23/EEC du Counseil:

– EN 60950

la directive

89/336/EEC du Counseil: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024

et porte le sigle

NEC-Mitsubishi Electric Visual

Systems Corporation

4-13-23, Shibaura,

Minato-Ku

Tokyo 108-0023, Japan

ASLCDmanual022803.p65 2/28/03, 9:45 AM40

AVIS DE PROPRIÉTÉ EXCLUSIVE ET DE DÉGAGEMENT DE RESPONSABILITÉ

Les informations contenues dans ce document, y compris tous les designs et matériel s'y rapportant, sont la propriété de NECMitsubishi Electronics Display of America et/ou ses concédants. NEC-Mitsubishi Electronics Display of America se réserve les droits de fabrication brevetée, les droits d’auteurs et autres propriétés exclusives à ce document, y compris tous les droits de design, de fabrication, de reproduction, d'utilisation et de vente y afférent, à condition que ces droits n'ont pas été directement délivrés à d'autres.

Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client et la manière dont le produit est utilisé. Étant donné que la mise en oeuvre fonctionnelle du produit peut varier d’un client à l’autre, l'adéquation et l'application de configurations spécifiques du produit peuvent être déterminées par le client et ne sont pas garanties par NEC-Mitsubishi Electronics Display of America .

Afin de permettre l'amélioration du design et des caractéristiques techniques, les informations contenues dans ce document sont sujettes à modifications sans préavis. La reproduction totale ou partielle de ce document sans l'accord préalable de NECMitsubishi Electronics Display of America est interdite.

DÉCLARATION DE CONFORMITÉ

Cet appareil est conforme à l'article 15 du règlement de la FCC. L'utilisation est soumise à deux conditions. 1) Cet appareil ne peut pas occasionner d'interférences nuisibles, et 2) cet appareil doit accepter toutes interférences reçues, y compris les interférences qui peuvent occasionner un mauvais fonctionnement.

Partie responsable américaine : NEC-Mitsubishi Electronics Display of America, Inc. Adresse : 1250 N. Arlington Heights Road, Suite 500

Itasca, Illinois 60143-1248

tél. : (630) 467-3000

Type de produit : Moniteur d’affichage Classification de l'appareil : Périphérique classe B Modèle :

LCD5V (K15AN) / LCD7V (K17AN) / LCD9V (K19BN)

Nous déclarons par la présente que les appareils mentionnés ci-dessus sont

conformes aux normes techniques spécifiées dans le règlement de la FCC.

Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. E NERGY S TAR est une marque déposée aux États-Unis. Tous les autres noms de marques et de produits sont des marques de commerce ou des marques déposées de leurs propriétaires respectifs.

En tant que partenaire ENERGY STAR®, NEC-Mitsubishi Electronics Display of America a veillé à ce que ce produit respecte les normes ENERGY STAR en matière de rendement énergétique. Le logo ENERGY STAR ne représente aucun aval par l’EPA de quelque produit ou service que ce soit.

LCD5V/LCD7V/LCD9V

ASLCDmanual022803.p65 2/28/03, 9:45 AM41

PROPRIETARY NOTICE AND LIABILITY DISCLAIMER

The information disclosed in this document, including all designs and related materials, is the valuable property of NEC-Mitsubishi Electronics Display of America and/or its licensors, as appropriate, reserve all patent, copyright and other proprietary rights to this document, including all design, manufacturing, reproduction, use and sales rights thereto, except to the extent said rights are expressly granted to others.

The NEC-Mitsubishi Electronics Display of America product(s) discussed in this document are warranted in accordance with the terms of the Limited Warranty Statement accompanying each product. However, actual performance of each such product is dependent upon factors such as system configuration, customer data and operator control. Since implementation by customers of each product may vary, the suitability of specific product configurations and applications must be determined by the customer and is not warranted by NEC-Mitsubishi Electronics Display of America.

To allow for design and specification improvements, the information in this document is subject to change at any time without notice. Reproduction of this document or portions thereof without prior approval of NEC-Mitsubishi Electronics Display of America is prohibited.

DECLARATION OF CONFORMITY

This device complies with Part 15 of FCC Rules. Operation is subject to the following two conditions. (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

U.S. Responsible Party: NEC-Mitsubishi Electronics Display of America, Inc. Address: 1250 North Arlington Heights Road, Suite 500

Itasca, Illinois 60143-1248

Tel. No.: (630) 467-3000

Type of Product: Display Monitor Equipment Classification: Class B Peripheral Model:

LCD5V (K15AN) / LCD7V (K17AN) / LCD9V (K19BN)

We hereby declare that the equipment specified above

conforms to the technical standards as specified in the FCC Rules.

Windows is a registered trademark of Microsoft Corporation. NEC is a registered trademark of NEC Corporation. ENERGY STAR is a U.S. registered trademark. All other brands and product names are trademarks or registered trademarks of their respective owners.

As an ENERGY STAR® Partner, NEC-Mitsubishi Electronics Display of America has determined that this product meets the ENERGY STAR guidelines for energy efficiency. The ENERGY STAR emblem does not represent EPA endorsement of any product or service.

LCD5V/LCD7V/LCD9V

ASLCDmanual022803.p65 2/28/03, 9:45 AM42

NEC AccuSync LCD5V, AccuSync LCD7V, AccuSync LCD9V, ASLCD7V, ASLCD9V User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
