DEPTH 3100 Notice de montage et d’utilisation

1 Introduction

Le DEPTH 3100 mesure et affiche la profondeur
de l’eau. Un DEPTH 3100 installé comporte
généralement deux parties :

Un boîtier.
Une sonde montée sur la coque et connectée

au boîtier.
L’appareil est alimenté par la batterie du bateau.
Le DEPTH 3100 fait partie de la gamme des

instruments de navigation NAVMAN, qui regroupe
les instruments de mesure de la profondeur, de la
vitesse, du vent ainsi que les répétiteurs.

Ces instruments peuvent être connectés entre eux
pour créer à bord un système de données intégrées
(voir paragraphe 4).

Pour un fonctionnement optimal, veuillez lire
attentivement cette notice avant le montage et
l’utilisation de votre appareil.

Boîtier du DEPTH 3100

Mesure de la profondeur

La sonde émet un signal ultrason qui est envoyé vers
le fond. Lorsque le signal atteint le fond, une partie
du signal est renvoyée vers la sonde.
L’appareil analyse l’écho retourné, supprime tous les
échos indésirables (bulles d’air et autres
interférences) puis mesure la profondeur en évaluant
le temps écoulé entre l’émission du signal et la
réception de son écho.

Nettoyage et entretien

Nettoyer le boîtier et les sondes plastique à l'aide
d'un chiffon humide ou imprégné d'un détergent
doux. Ne pas utiliser de produits abrasifs, d’essence
ou autres solvants.
Protéger ou ôter tous les capteurs apparents avant
de repeindre la coque de votre bateau. Les sondes
peuvent être recouvertes d'une fiche couche
d'antifouling après avoir été soigneusement poncées
en cas de couches précédentes.

Ecran

(rétro-

éclairé)

Quatre touches

(rétro-éclairées)

2 Fonctionnement

2-1 Mise en marche et arrêt

Allumez et éteignez l'appareil à l'aide de
l'interrupteur auxiliaire monté sur le bateau. Le
DEPTH 3100 ne possède pas d’interrupteur intégré.
Lorsque vous éteignez l'appareil, l'ensemble des
réglages effectués est automatiquement mémorisé.

Si le mot SIMULATE clignote en haut à gauche de
l'écran, l'appareil est en mode simulation (voir
paragraphe 2-4).

NAVMAN

DEPTH 3100 Notice de montage et d’utilisation

Symbole alarme

Affichage de la
profondeur

Unités de mesure

111 x 111 mm

2-2 Fonctionnement général

Les touches

L’appareil possède quatre touches, désignées par les
symboles et . Dans cette notice :

Appuyer sur une touche signifie exercer une
pression sur une touche pendant moins d'une
seconde.
Maintenir une touche enfoncée signifie appuyer
de manière continue sur une touche pendant au
moins 2 secondes.
Appuyer sur une touche + une autre touche signifie
appuyer simultanément sur les deux touches.

13

Réglage du rétro-éclairage de l'écran et des touches

Vous pouvez régler le rétro-éclairage selon quatre
niveaux d’intensité ou bien le désactiver. Appuyer une
première fois sur la touche pour afficher le niveau
de rétro-éclairage actuel, appuyer à nouveau sur la
touche pour le modifier :

Rétro­éclairage de
niveau 2

L’écran

L’écran affiche les valeurs de profondeur. Si la
profondeur est trop basse ou inconnue, les valeurs
s'afficheront sous forme de pointillés (— —).

2-3 Alarmes

Le DEPTH 3100 peut être paramétré pour
déclencher une alarme sonore lorsque la profondeur

2-5 Guide d’utilisation des touches
Allumer l’appareil

Maintenir la
touche
enfoncée

Maintenir les
touches

+
enfoncées
pendant 5 s

Mode normal

Maintenir la touche enfoncée

+

14

Activation ou désactivation
du mode simulation

Effacement des données
mémorisées

Modification des unités
(mètres, pieds ou brasses)

Mise en veille de l’alarme

Réglage du rétro-éclairage (4 niveaux
de réglage ou désactivation)

est trop basse ou trop haute (voir paragraphes 3-2
et 3-3). Lors du déclenchement de l’alarme, le buzzer
interne émet une alarme sonore, le symbole
clignote à l’écran et les éventuelles alarmes externes
(sonores ou visuelles) se déclenchent.
Appuyer sur la touche pour mettre l’alarme en
veille. L’alarme reste en mode veille tant que la
profondeur ne revient pas à une valeur normale.
L'alarme se redéclenchera dès que la profondeur
franchira à nouveau la valeur seuil de l'alarme.

2-4 Mode simulation

Le mode simulation vous permet de vous familiariser
avec l’appareil même hors de l’eau. En mode
simulation, le DEPTH 3100 n’utilise pas les données
provenant de la sonde mais affiche des données
simulées. Le mot SIMULATE clignote en haut à
gauche de l’écran.
Pour activer ou désactiver le mode simulation :
1 Eteindre l’appareil.
2 Rallumer l'appareil tout en maintenant la

touche enfoncée.

Réglage des alarmes

Réglage de

l’alarme basse

Maintenir la
touche
enfoncée

Réglage de

l’alarme haute

Maintenir la
touche
enfoncée

Activation ou
désactivation

de l’alarme

Augmentation

de la valeur

seuil

Diminution

de la valeur

seuil

Retour au

mode

normal

Paramétrage

Augmentation

de la valeur

Paramétrage de

l’offset de quille

Sélection du

groupe de rétro-

éclairage

NAVMAN

+

+

DEPTH 3100 Notice de montage et d’utilisation

ou

modification

du

paramétrage

Diminution de

la valeur ou
modification

du

paramétrage

Retour au

mode

normal

3 Profondeur, offset de quille, alarme basse, alarme haute

Profondeur et offset de quille

La profondeur affichée à l’écran représente la
distance entre la sonde montée sur la coque et le
fond, plus ou moins un offset appelé offset de quille.

Dans le cas d’un offset de quille positif, la
profondeur est mesurée à partir d’un point
situé au-dessus de la sonde.

Ainsi, si l'offset de quille est égal à la distance
entre la sonde et la surface, le DEPTH 3100

Offset de quille

affichera la profondeur depuis la surface
jusqu'au fond.

Dans le cas d’un offset de quille négatif, la
profondeur est mesurée à partir d’un point
situé au-dessous de la sonde.

Ainsi, si l'offset de quille est égal à la distance
entre la sonde et l'extrémité inférieure de la quille,
le DEPTH 3100 affichera la profondeur depuis
l'extrémité inférieure de la quille jusqu'au fond.

Surface

Profondeur de la sonde

NB : le bateau représenté est équipé d’une sonde traversante

3-1 Sélection des unités de profondeur

Vous pouvez afficher la profondeur en METERS
(mètres), FEET (pieds) ou FATH (brasses). Pour
sélectionner les unités :

Appuyer sur la touche ; si nécessaire,
répéter cette opération.

3-2 Réglage de l’alarme basse

L’alarme basse se déclenche si l’alarme est activée
et si la profondeur atteint une valeur égale ou
supérieure à la valeur seuil de l’alarme basse. Pour
mettre l’alarme en veille, appuyer sur le touche .

Pour régler l’alarme basse :
1 Maintenir la touche

l’affichage de l’écran d’alarme basse :

2 Pour modifier la valeur seuil de l’alarme,

appuyer sur la touche

3 Pour activer ou désactiver l’alarme, appuyer

sur la touche

4 Appuyer sur la touche

enfoncée jusqu’à

Alarme
activée

Valeur seuil
de l’alarme
basse

ou .

.

.

Offset de quille

Valeur positive

Sonde

Valeur négative

3-3 Réglage de l’alarme haute

L’alarme haute se déclenche si l’alarme est activée
et si la profondeur atteint une valeur égale ou
inférieure à la valeur seuil de l’alarme haute. Pour
mettre l’alarme en veille, appuyer sur la touche .
Pour régler l’alarme haute :

1 A partir de l’écran d’alarme basse, maintenir la

touche

enfoncée jusqu’à l’affichage de

l’écran d’alarme haute :

Alarme
désactivée

Valeur seuil
de l’alarme
haute

2 Pour modifier la valeur seuil de l’alarme,

appuyer sur la touche

3 Pour activer ou désactiver l’alarme, appuyer

sur la touche

4 Appuyer sur la touche

ou .

.

.

NAVMAN

DEPTH 3100 Notice de montage et d’utilisation

15

3-4 Dérive de mouillage

Pour surveiller la dérive de mouillage du bateau,
sélectionner une valeur d'alarme haute légèrement
inférieure à la profondeur actuelle et une valeur
d'alarme basse légèrement supérieure à la
profondeur actuelle. Tenir compte des marées.

3-5 Paramétrage de l’offset de quille

L'offset de quille est défini en début de section. Il
peut être compris entre - 2,9 m et + 2,9 m (± 9,6
pieds, ± 1,6 brasses). Pour paramétrer l'offset de
quille :

1 Appuyer sur les touches

l’affichage de l’écran d’offset de quille.

2 Appuyer sur la touche

la valeur affichée.

3 Appuyer sur la touche

+ jusqu’à

ou pour modifier

.

4 Systèmes composés de plusieurs instruments

Lors du montage, vous pouvez connecter plusieurs
instruments NAVMAN entre eux afin de permettre
des échanges de données. La connexion peut
s'effectuer via le système NavBus ou l'interfaçage
NMEA.

4-1 Système NavBus

Le NavBus est un système déposé NAVMAN. Il
permet de créer des systèmes composés de
plusieurs instruments, utilisant un seul groupe de
capteurs. Lorsque des appareils sont connectés au
NavBus :

Une modification des unités, des valeurs seuil
des alarmes ou de l’étalonnage d’un
instrument se répercute automatiquement sur
l’ensemble des instruments du même type.

Chaque instrument peut être affecté à un
groupe d’instruments (voir paragraphe 6-2-2).
Si vous modifiez le rétro-éclairage d’un
instrument du groupe 1, 2, 3, ou 4, le rétro­éclairage des instruments du même groupe
sera automatiquement modifié. Si vous
modifiez le rétro-éclairage d'un instrument du
groupe 0, ce changement n'aura d'effet sur
aucun autre instrument.

En cas de déclenchement d'une alarme,
appuyer sur la touche de n'importe quel
instrument possédant cette alarme pour la
mettre en veille.

Connexion NavBus et DEPTH 3100

Si le DEPTH 3100 n'est pas connecté à une sonde,
l'appareil affichera automatiquement les données de
profondeur d'un autre instrument connecté au
NavBus.

N.B. : si l'appareil n'est pas connecté à une sonde
et si aucune donnée externe correspondante n'est
disponible, les valeurs s'afficheront sous forme de
pointillés (— —).

4-2 Interfaçage NMEA

NMEA est une norme de l'industrie. Elle n'est pas
aussi souple que le NavBus car elle exige des
branchements spécifiques entre les différents
instruments. Les données de sortie du DEPTH
3100 peuvent être lues et affichées par le
répétiteur NAVMAN REPEA T 3100 ou tout autre
instrument compatible NMEA.

Offset de
quille
(négatif)

16

NAVMAN

DEPTH 3100 Notice de montage et d’utilisation

5-1 Equipement du DEPTH 3100

5-1 Eléments livrés avec votre
DEPTH 3100

Le DEPTH 3100 est disponible avec ou sans sonde.

Le DEPTH 3100, boîtier seul

Boîtier livré avec capot de protection.
Carte de garantie.
Adhésif de montage.
Cette notice.

Le boîtier est généralement utilisé avec une sonde
(voir paragraphe 5-3).

Les kits

Plusieurs kits sont disponibles. Ils sont équipés de
sondes traversantes de différent type et sont livrés
avec :

L’ensemble des éléments du boîtier
susmentionnés.

Sonde traversante.
Notice de montage de la sonde.

5-2 Autre matériel nécessaire

Nous vous recommandons de brancher le ou les
instruments de la gamme 3100 à l’alimentation 12 V
du bateau via :

Un interrupteur auxiliaire servant à allumer et
éteindre les instruments.

Un fusible. Utiliser un fusible 1 A pour une
installation comprenant jusqu'à cinq appareils.

Vous pouvez connecter au DEPTH 3100 des lampes
et buzzers externes optionnels. La sortie
correspondante est branchée à la masse et
fonctionne sous 30 V CC et 250 mA maximum. Si
les buzzers et lampes externes nécessitent un
ampérage supérieur, installer un relais.

Pour les systèmes composés de plusieurs
instruments, prévoir câbles et connecteurs
supplémentaires (voir paragraphe 4 ou notice de
montage et d’utilisation du NavBus).

5-3 Sondes

Le DEPTH 3100 est généralement utilisé avec une
sonde traversante. Mais il peut également afficher
les données provenant d'un autre instrument : dans
ce cas, la sonde n'est pas indispensable (voir
paragraphe 4).

Nous vous recommandons d'utiliser des sondes
traversantes, notamment pour les coques à
déplacement d'eau. Leur montage s'effectue par un
simple perçage sur le fond de la coque.

Utiliser des sondes plastique traversantes pour
les coques plastique et métal. Ne pas utiliser
ce type de sonde pour les coques bois.

Utiliser des sondes bronze pour les coques
bois et fibre de verre. Ne jamais installer de
sondes bronze sur une coque métal afin
d’éviter toute corrosion électrolytique.

Il existe de nombreuses sondes traversantes
NAVMAN, ainsi que des sondes à coller et des
sondes montage tableau arrière. Pour plus
d’informations, veuillez vous reporter à la notice de
montage des sondes ou vous adresser au revendeur
NAVMAN le plus proche.

5-4 Accessoires

Vous pouvez vous procurer ces accessoires auprès
de votre revendeur NAVMAN.

Boîtier de connexion

NavBus (voir

paragraphe 4)

Câble d’extension 4 m

pour sonde

NAVMAN

DEPTH 3100 Notice de montage et d’utilisation

17

6 Montage et paramétrage

Le fonctionnement optimal de votre appareil dépend
de son installation. Il est indispensable de lire
attentivement cette partie ainsi que les notices
fournies avec les différents accessoires utilisés avant
de procéder au montage.
Le DEPTH 3100 peut :

Activer des lampes et buzzers externes lors du
déclenchement de l'alarme de profondeur.
Echanger des données avec d’autres instruments
NAVMAN connectés au NavBus. Le réglage des
alarmes, des unités et du rétro-éclairage est
commun (voir paragraphe 4-1).
Emettre des données NMEA vers d’autres
instruments (voir paragraphe 4-2).

Important

Le boîtier est étanche en façade. Protéger la face
arrière de l’appareil contre les projections d’eau afin
d’éviter toute infiltration susceptible d’endommager
le DEPTH 3100. La garantie ne couvre pas les
dommages causés par l’humidité ou les infiltrations
d’eau au niveau de la face arrière du boîtier.
Veillez à ce que les trous de montage
n'endommagent pas la structure du bateau. Les
sondes plastique traversantes ne sont généralement
pas adaptées aux coques bois. Pour plus de
précision, veuillez vous adresser à votre revendeur
ou à un chantier naval.

Le choix, l’emplacement, l’angle de montage
et l’installation de la sonde doivent faire l’objet
d’une attention toute particulière car le
fonctionnement optimal de l’appareil en
dépend. N’hésitez pas à demander conseil à
votre revendeur NAVMAN. En règle générale,
ne pas utiliser de sondes plastique
traversantes pour les coques bois. En cas
d’hésitation, veuillez vous adresser à votre
revendeur ou à un chantier naval.

6-1 Montage

Boîtier du DEPTH 3100

1 Choisir un emplacement :

Visible et protégé de tout risque de choc.
À plus de 10 cm d'un compas et plus de
50 cm d'une antenne radio ou radar.
Éloigné de tout moteur, lampe fluo, alternateur .
Accessible de l’arrière ; profondeur
minimum côté cabine 50 mm (voir schéma
de montage).
Permettant de protéger la face arrière du
boîtier contre l'humidité.

2 La surface de montage doit être plane et d’une

épaisseur inférieure à 20 mm. Coller l’adhésif
de montage à l’emplacement choisi. Percer un
trou de montage de 50 mm de diamètre au
niveau du trou central de l’adhésif.

NB : l’adhésif de montage prévoit un espace
autour du boîtier pour l’installation du capot de
protection.

3 Dévisser l’écrou situé sur la face arrière du

boîtier. Insérer l’appareil dans le trou de
montage. Revisser l’écrou.

Sondes

1 Vérifier si la sonde est adaptée à la coque du

bateau avant de procéder au montage (voir
paragraphe 5-3).

2 Choisir un emplacement adapté à l'installation

de la sonde puis installer la sonde selon les
instructions de la notice de montage.

3 Installer le câble entre la sonde et le boîtier

comme suit :

Éloigner le câble de tout autre câble,
moteur, lampe fluo, alternateur et émetteur
radio ou radar.
Veiller à ce qu’aucun connecteur ne soit
installé en fond de cale.
Si nécessaire, utiliser un câble d'extension.
Ne pas couper le câble de la sonde.
Fixer le câble à intervalles réguliers.

4 Brancher le câble de la sonde à l'arrière du

boîtier.

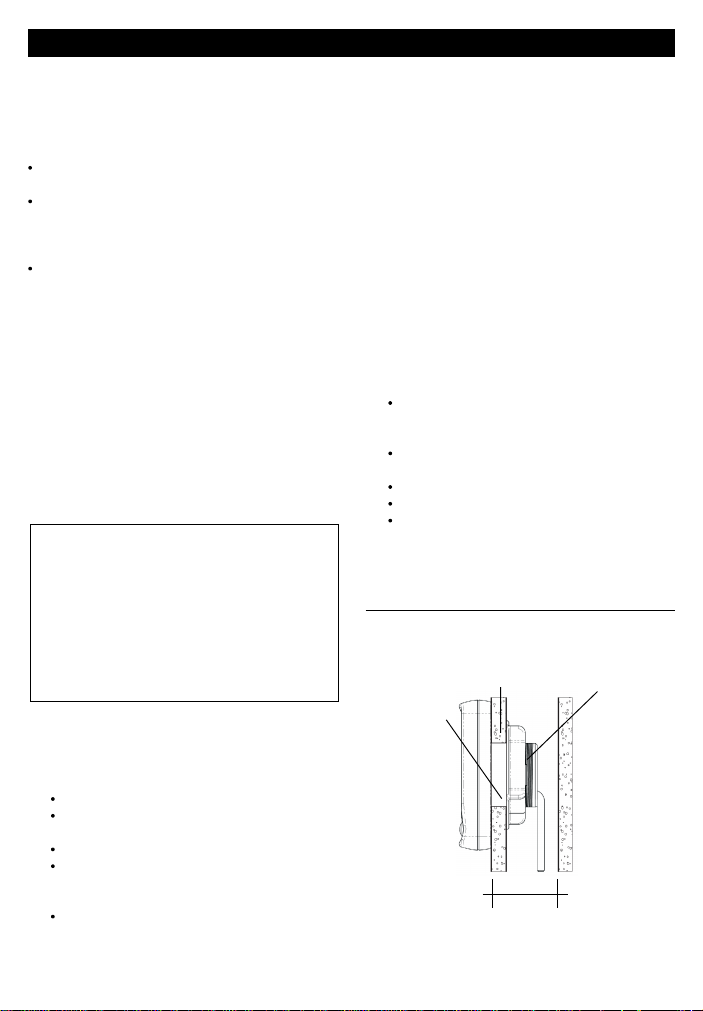

Montage du boîtier

Epaisseur

maximum 20 mm

Ecrou

Trou de
montage
50 mm

Boîtier

Câbles

Profondeur minimum côté

cabine 50 mm

18

NAVMAN

DEPTH 3100 Notice de montage et d’utilisation

Branchement du câble d'alimentation/
transmission de données

1 Brancher le câble d'alimentation/transmission

de données du boîtier comme suit :

L’appareil fonctionne sous 12 V CC. Brancher
un interrupteur et un fusible ou bien un
interrupteur avec fusible incorporé à la source
d'alimentation du bateau. Utiliser un fusible
1 A pour une installation comprenant jusqu'à
cinq appareils.

Installer un relais si les buzzers et lampes
externes nécessitent un ampérage total
supérieur à 250 mA CC.

Exemple de branchement du boîtier :

2 Isoler les fils et connecteurs inutilisés afin de

les protéger des projections d'eau et d'éviter
tout risque de court-circuit.

6-2 Paramétrage

1 Procéder à un essai en mer afin de vérifier le

bon fonctionnement de tous les instruments.

2 Si le DEPTH 3100 fait partie d'un système

intégrant plusieurs instruments de la série
3100 connectés au NavBus, sélectionner le
groupe de rétro-éclairage de l'appareil (voir
paragraphe 4-1) :

i Appuyer sur les touches

reprises jusqu'à l'affichage de l'écran de
sélection du groupe de rétro-éclairage :

+ à plusieurs

Groupe 3

Sonde

Noir

Interrupteur Fusible

Rouge

Vert
Jaune
Blanc
Orange

}

Bleu

Buzzers et lampes
externes

Pas de branchement
Sortie NMEA

NavBus

Alimentation

12 V CC

Dans le cas d’un système composé de plusieurs
instruments, utiliser des boîtiers de connexion
optionnels pour simplifier le câblage :

Groupe 1

Câbles d'alimentation/
transmission de données

Groupe 2

Câble d’alimentation/
transmission de données

Câble
NavBus

Connexions
alimentation/
transmission de
données

Boîtier de
connexion

Boîtier de
connexion

Connexions
alimentation/
transmission de
données

Pour plus d’informations sur la connexion
NavBus et l’utilisation des boîtiers de
connexion, veuillez vous reporter à la notice de
montage et d’utilisation du NavBus.

NAVMAN

DEPTH 3100 Notice de montage et d’utilisation

ii Appuyer sur la touche

ou pour
sélectionner le groupe de rétro-éclairage
de l'appareil.

iii Appuyer sur la touche

.

3 Sélectionner :

Les unités de profondeur (voir paragraphe
3-1).

L'offset de quille (voir paragraphe 3-5).

6-3 Retour aux paramètres p ar défaut

T ous les réglages effectués peuvent être effacés et remis
aux paramètres par défaut du fabricant (voir ci-dessous).

Pour revenir aux paramètres par défaut :
1 Eteindre l’appareil.
2 Rallumer l'appareil tout en maintenant les

touches + enfoncées pendant au moins
5 secondes.

Unités de profondeur ....................... Mètres

Offset de quille............................................ 0

Alarmes de profondeur ........... Désactivées

Mode simulation .......................... Désactivé

Niveau de rétro-éclairage ...........................0

Groupe de rétro-éclairage ..........................1

19

Appendice A - Caractéristiques techniques

Matériel

T aille du boîtier 111 x 1 11 mm.
Ecran LCD 82 x 61 mm ; twisted nematic.
Chiffres LCD 38 mm.
Quatre touches de fonction ergonomiques.
Rétro-éclairage ambré de l’écran et des touches, quatre
niveaux de réglage ou désactivation.
T empérature de fonctionnement 0 à 50 °C.
Câble 8 ou 9 mètres pour sonde (selon type de
sonde).
Câble d’alimentation 1 m.

Caractéristiques électriques

Alimentation 10,5 à 16,5 V CC ; consommation
30 mA sans rétro-éclairage, 190 mA avec rétro­éclairage maximal et capteur.
Sortie buzzers et lampes externes, branchement à la
masse, 30 V CC et 250 mA maximum.

Profondeur

Echelle de profondeur 0,5 à 130 m (1,5 à 400 pieds,
0,3 à 67 brasses).
Précision < 2% (selon le type de sonde utilisée, le
montage et la clarté de l’eau).
Résolution 0,1 de 0 à 19,9 ; 1 au-delà.
Offset de quille paramétrable ± 2,9 m (± 9,6 pieds,
± 1,6 brasses).

Alarmes de profondeur haute et basse (activées
simultanément, elles permettent de surveiller la
dérive de mouillage du bateau).

Interfaces

Connexion NavBus vers d’autres instruments.
Sorties NMEA 0183 : DBT, DPT , PTTKD.

Conformité aux normes

Normes EMC

USA (FCC) : Part 15 Class B
Europe (CE) : EN50081-1, EN50082-1.
Nouvelle-Zélande et Australie (C T ick) :

Etanchéité : IP66 pour face avant (si installation
correcte).

Câble d'alimentation/transmission de données
Fil Signal

Rouge Borne positive de la batterie, 12 V CC,
Noir Borne négative de la batterie, NMEA commun

Vert Sortie buzzers et lampes externes,

Orange NavBus +
Bleu NavBus ­Blanc Sortie NMEA
Jaune Pas de branchement

Appendice B - En cas de problème

Ce guide de dépannage ne remplace pas la lecture ni la
compréhension de cette notice.

Il est possible dans la plupart des cas de résoudre les
problèmes sans avoir recours au service après-vente du
fabricant. Veuillez lire attentivement cet appendice avant
de contacter votre revendeur NAVMAN le plus proche.

Aucune pièce détachée n’est disponible pour l’utilisateur.
Des méthodes et un matériel de test spécifiques sont
nécessaires pour remonter correctement l’appareil et
assurer son étanchéité. T oute intervention sur un DEPTH
3100 doit être réalisée par un réparateur agréé par
NAVMAN NZ Limited. Toute réparation de l'appareil p ar
l'utilisateur entraînerait une annulation de la garantie.

Pour plus d'informations, vous pouvez consulter notre site

www.navman.com

Internet :

1 L’appareil ne s’allume pas :

a Fusible fondu ou coupe-circuit déclenché.
b Tension < 10,5 V CC ou > 16,5 V CC.
c Câble d’alimentation/transmission de données

endommagé.

2 Les valeurs de profondeur sont erronées :

a L'appareil ne peut pas momentanément

détecter le fond, du fait notamment d'une
profondeur trop basse ou trop haute, d'un
manque de clarté de l'eau, d'une manœuvre de
marche arrière ou d'une mer agitée.

20

b Câble de la sonde débranché ou endommagé.
c Sonde sale ou endommagée. Vérifier l’état de la

sonde. La sonde ne doit pas être recouverte
d’une couche de peinture trop épaisse.

d Montage incorrect ou immersion insuffisante de

la sonde. Revoir l'installation.

e Interférences de signaux ultrasons émis par une

autre sonde.

f Interférences électriques. Revoir l’installation.
Pour vérifier le fonctionnement de la sonde, débrancher
la sonde, brancher temporairement une sonde en bon
état de marche, la maintenir sous l'eau, près de la coque,
et vérifier si l'appareil affiche une profondeur.

3 Le mot SIMULATE clignote en haut à gauche de

l'écran, les valeurs affichées sont erronées :

a L’app areil est en mode simulation (voir

paragraphe 2-4).

4 Présence de buée sur l’écran :

a Infiltration d'humidité par le tube d'aération situé

à l'arrière du boîtier. Aérer le bateau ou
sélectionner le niveau maximal de rétro­éclairage.

b Infiltration d'eau par le tube d'aération.

Retourner l’appareil au service après-vente.

NAVMAN

AS-NZS 3548.

190 mA maximum

branchement à la masse, 30 V CC et
250 mA max.

DEPTH 3100 Notice de montage et d’utilisation

Appendix C - How to contact us www.navman.com

NORTH AMERICA

NAVMAN USA INC.

18 Pine St. Ext.
Nashua, NH 03060.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

OCEANIA

New Zealand

Absolute Marine Ltd.
Unit B, 138 Harris Road,
East Tamaki, Auckland.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Australia

NAVMAN AUSTRALIA PTY
Limited
Unit 6 / 5-13 Parsons St,
Rozelle, NSW 2039, Australia.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

SOUTH AMERICA

Argentina

HERBY Marina S.A.
Costanera UNO,
Av Pte Castillo Calle 13
1425 Buenos Aires, Argentina.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Brazil

REALMARINE
Estrada do Joa 3862,
CEP2611-020,
Barra da Tijuca, Rio de Janeiro,
Brasil.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Equinautic Com Imp Exp de
Equip Nauticos Ltda.
Av. Diario de Noticias 1997 CEP
90810-080, Bairro Cristal, Porto
Alegre - RS, Brasil.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

NAVMAN

DEPTH 3100 Installation and Operation Manual

ASIA

China

Peaceful Marine Electronics Co. Ltd.
Hong Kong, Guangzhou,
Shanghai, Qindao, Dalian.
E210, Huang Hua Gang Ke Mao
Street, 81 Xian Lie Zhong Road,
510070 Guangzhou, China.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Website:

www.peaceful-marine.com

Korea

Kumho Marine Technology Co. Ltd.
# 604-816, 3F, 1117-34,
Koejung4-Dong, Saha-ku
Pusan, Korea
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website:
www.kumhomarine.com

Malaysia

Advanced Equipment Co.
43A, Jalan Jejaka 2, Taman
Maluri, Cheras 55100, Kuala Lumpur.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

Singapore

RIQ PTE Ltd.
Blk 3007, Ubi Road 1,
#02-440, Singapore 408701
Ph: [phone]
Fax: [phone]
HP: [phone]
e-mail: [e-mail]

Thailand

Thong Electronics (Thailand)
Company Ltd.
923/588 Sethakit 1 Road,
Mahachai,
Muang, Samutsakhon 74000,
Thailand.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

Vietnam

Haidang Co. Ltd.
16A/A1E, Ba thang hai St.
District 10, Hochiminh City.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Website: www.haidangvn.com

MIDDLE EAST

Lebanon and Syria

Letro, Balco Stores,
Moutran Street, Tripoli
VIA Beirut.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

United Arab Emirates

Kuwait, Oman & Saudi Arabia
AMIT, opp Creak Rd.
Baniyas Road, Dubai.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

AFRICA

South Africa

Pertec (Pty) Ltd Coastal,
Division No.16 Paarden Eiland Rd.
Paarden Eiland, 7405
Postal Address: PO Box 527,
Paarden Eiland 7420
Cape Town, South Africa.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]

EUROPE

France, Belgium and
Switzerland

PLASTIMO INTERNATIONAL
15, rue Ingénieur Verrière,
BP435,
56325 Lorient Cedex.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.fr

Germany

PLASTIMO DEUTSCHLAND
15, rue Ingénieur Verrière
BP435
56325 Lorient Cedex.
Ph: [phone]

[phone]

[phone]
Fax: [phone]
e-mail:

[e-mail]

Website: www.plastimo.de

Italy

PLASTIMO ITALIA
Nuova Rade spa, Via del Pontasso 5
I-16015 CASELLA SCRIVIA (GE).
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.it

Holland

PLASTIMO HOLLAND BV.
Industrieweg 4,
2871 JE SCHOONHOVEN.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.nl

United Kingdom

PLASTIMO Mfg. UK Ltd.
School Lane - Chandlers Ford
Industrial Estate,
EASTLEIGH - HANTS S053 ADG.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.co.uk

Sweden, Denmark or Finland

PLASTIMO NORDIC AB.
Box 28 - Lundenvägen 2,
47321 HENAN.
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.se

Spain

PLASTIMO ESPAÑA, S.A.
Avenida Narcís Monturiol, 17
08339 VILASSAR DE DALT,
(Barcelona).
Ph: [phone]
Fax: [phone]
e-mail: [e-mail]
Website: www.plastimo.es

Other countries in Europe

PLASTIMO INTERNATIONAL
15, rue Ingénieur Verrière
BP435
56325 Lorient Cedex, France.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Website: www.plastimo.com

REST OF WORLD /
MANUFACTURERS

NAVMAN NZ Limited
13-17 Kawana St. Northcote.
P.O. Box 68 155 Newton,
Auckland, New Zealand.
Ph: [phone]
Fax: [phone]
e-mail:

[e-mail]

Website:

www.navman.com

39

Made in New Zealand
MN000131 1951317B

DEPTH 3100

NAVMAN

Lon 174° 44.535’E

Lat 36° 48.404’S

40 44

NAVMAN

DEPTH 3100 Manual de Instalação e Operações

DEPTH 3100 Installation and Operation ManualNAVMAN
