NAVMAN DEPTH 2100 User Manual

DEPTH 2100

Installation and

Operation Manual

English .............3

Français .........11

Deutsch ..........18

Nederlands .... 25

Svenska ......... 32

Español ..........39

www.navman.com

NAVMAN

Sommaire

Caractéristiques techniques ........................................................................... 12

Installation ........................................................................................................ 13

Câblages ........................................................................................................... 13

Fonctionnement ............................................................................................... 14

Alarmes.......................................................................................................................... 14

Activation/désactivation des alarmes .............................................................................. 14

Alarme haute .................................................................................................................. 14

Alarme basse ................................................................................................................. 14

Paramétrage ..................................................................................................... 15

Offset de quille/de surface.............................................................................................. 15

Paramétrage du capteur ................................................................................................. 15

Unités de mesure ........................................................................................................... 15

Installations multiples ...................................................................................... 16

Configuration de l’appareil comme principal/répéti teur .................................................... 16

Répétiteurs dépendants ou indépendants ....................................................................... 17

En cas de problème ......................................................................................... 17

Entretien............................................................................................................ 17

Comment nous contacter ................................................................................ 47

Important

Il incombe au propriétaire de veiller à ce que les appareils soient installés et utilisés de telle sorte qu’ils
ne causent pas d’accidents, de blessures ou de dommages matériels. L’utilisateur est seul responsable
du respect des règles de sécurité en matière de navigation.

NAVMAN NZ LIMITED DECLINE T OUTE RESPONSABILITE DANS LE CAS D’UNE UTILISA TION DU
PRODUIT OCCASIONNANT DES ACCIDENTS, DES DOMMAGES MATERIELS OU UN NON-RESPECT
DE LA LOI.

Cette notice présente le DEPTH 2100 à la date d’impression. Navman NZ Limited se réserve le droit de
modifier les caractéristiques techniques du produit sans préavis.

Langue de référence : cette notice a été traduite de l’anglais. En cas de litige concernant l’interprétation
de la notice, la version anglaise de la notice prévaudra.

Copyright © 2002 Navman NZ Limited, Nouvelle-Zélande. T ous droits réservés. NA VMAN est une marque
déposée de Navman NZ Limited.

Notice de montage et d’utilisation du DEPTH 2100

NAVMAN

Caractéristiques techniques

• Dimensions

Montage : percer un trou de 51 mm de diamètre (2")
Profondeur : maximum côté cabine 95 mm (3.75")
Afficheur : Ecran cristaux liquides

• Face avant

Noire, ronde
Carrée noire, ou ronde chromée en option

• Eclairage de l’écran

Rétro-éclairage optimisé par diodes rouges

• Etanchéité

Face étanche au ruissellement

• Etendue de l’alarme de profondeur

2.0 600 pieds (feet/ft)

0.6 184 mètres (mètres/m)

0.3 100 brasses (fathom/fa)
(résolution : au dixième jusqu'à 10)

• Sensibilité

Supérieure à 0.05 mV RMS à 60 mètres

• Puissance d’émission

36 W RMS nominal à 13.6 V DC

• Capteur

200 kHz 1900 pF/600 W parallèle

• Mise à jour de l'affichage

1 seconde

Rétro-éclairage l'écran
pour la navigation de nuit

• Alimentation

De 9.5 V DC à 16.5 V DC

• Température de fonctionnement

De 0°C à 50°C (32°F à 122°F)

• Consommation

150 mA maximum, avec buzzer intégré

• Entrée et sortie de données

Un seul câble utilisé pour l’entrée et la sortie de
données.
En installation multiple, transmet et reçoit les
données au format NMEA.
Les paramétrages sont également transmis
entre les appareils configurés comme étant
dépendants, ex activation/désactivation de
l’alarme.

• Interfaces

Sortie NMEA : DPT
Entrée NMEA : DPT et DBT

• Sortie pour connexion à un buzzer extérieur

12 V DC, 100 mA max

• Interférences RF

Conforme aux normes CE EMC EN50081-1 et
EN50082-1

Activation de l'alarme/
Augmenter une valeur

12

Désactivation de l’alarme/

Notice de montage et d’utilisation du DEPTH 2100

NAVMAN

Diminuer une valeur

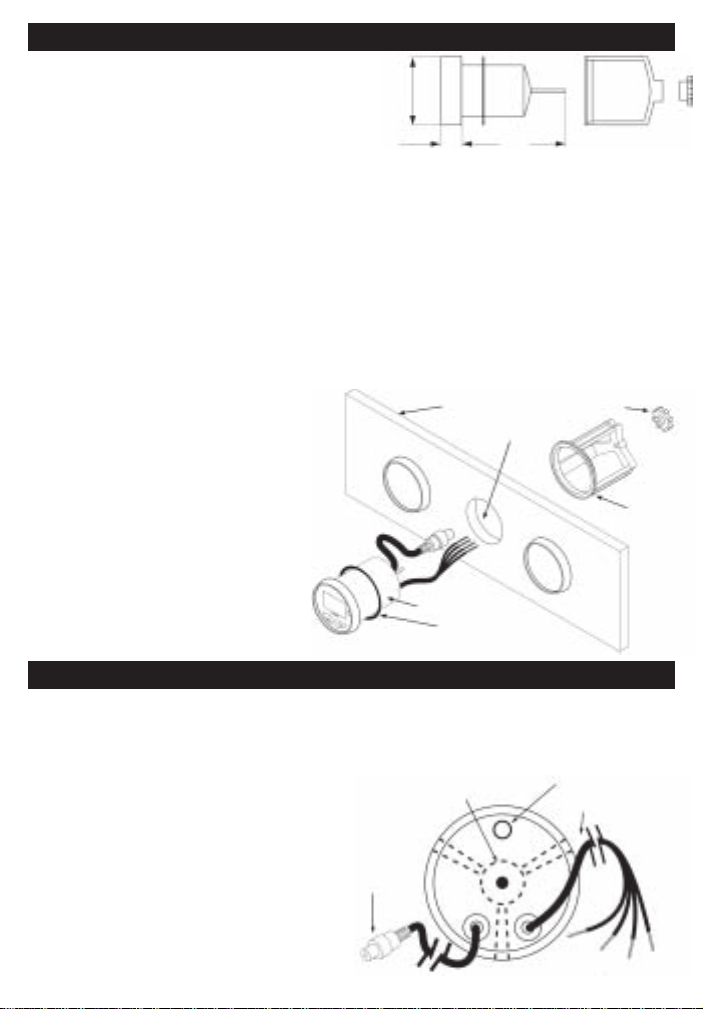

Installation

Cet appareil peut être monté facilement sur différents
types de cloison en suivant attentivement les étapes
suivantes :

1. Choisissez un emplacement en suivant les
recommandations suivantes :

• L’appareil doit être facilement accessible
pour l’utilisateur

• Les branchements électriques doivent être
aussi directs que possible en utilisant les
câbles les plus courts possibles.

• Choisir un emplacement où l’appareil sera
le plus protégé possible (des chocs, de la
pluie….)

• La cloison sur laquelle sera monté
l’appareil doit mesurer entre 3 mm et 19
mm d’épaisseur.

• L’espace derrière la cloison doit être d’au
moins 95 mm.

2. Percez un trou de montage à travers la cloison
d’un diamètre de 51 mm.

3. Otez l’étrier du produit, insérez l’app areil dans
le trou, jusqu’à ce que la face arrière du boîtier
soit contre la cloison.

4. Faites glisser l’étrier de montage sur la partie
arrière de l’appareil. Remarque : orienter l’étrier
de façon à ce qu’il ne masque pas le buzzer.

5. Vissez l’écrou sur la tige et le serrer à fond.

6. Branchez le câble d'aliment ation sur une
batterie 12 V de façon à ce que l’appareil
soit alimenté chaque fois que le moteur
est allumé. Brancher le fil rouge au pole
positif de l’alimentation avec un fusible 1
ampère ou un disjoncteur. Brancher le fil
noir à la masse.

2.5"

63.5mm

.75"

19.0mm

3.75"

95mm

7. Evitez de brancher l’app areil à des circuits sur
lesquels sont également branchés
démarreurs, alternateurs ou émetteurs radio.
Les interférences électriques provenant de tels
appareils pourraient affecter le bon
fonctionnement de l’appareil.

8. Brancher le connecteur RCA du capteur sur
l'appareil. En cas de besoin, des rallonges
existent chez votre revendeur NAVMAN.

Cloison de montage

Ecrou

Trou diamètre 51mm

Etrier de
montage

Appareil

Joint d’étanchéité

Câblage

• Fil rouge (+)

• Fil Noir (-)

• Buzzer externe orange

Permet de brancher un buzzer externe (utilisez
le fil rouge (+) pour compléter le circuit). Si vous
n'utilisez pas le fil, le scotcher pour éviter tout
court-circuit.

• Fil marron : entrée et sortie des
données

Votre sondeur Depth 2100 peut être utilisé
comme un répétiteur pour un autre sondeur
recevant les phrases NMEA : DPT ou DBT. Si
vous n'utilisez pas le fil, le scotcher pour éviter
tout court-circuit.

Notice de montage et d’utilisation du DEPTH 2100

NAVMAN

IMPORTANT : Si vous avez un doute concernant le
câblage, contactez votre revendeur NAVMAN le plus
proche.

Buzzer

Etrier

Câble d’alimentation
600 mm

Connecteur
RCA

Rouge (+)

Noir (-)

Orange

Marron

13

Fonctionnement

OFFON

^

V

OFF

V

OFF

V

Dès que l’appareil est allumé, le capteur de
profondeur fonctionne et la profondeur s’affiche de
façon continue. Si le capteur ne reçoit pas de signal
retour du fond, l’écran affiche alors "- -". Ceci peut
arriver en cas de fortes turbulences dans l’eau ou si
la profondeur est supérieure à la valeur maximale
mesurable par l’appareil. Remarque : Cette

profondeur maximale mesurable décroît avec
l'augmentation de la vitesse du bateau.

Alarmes

Vous pouvez paramétrer 2 types d'alarme : l’alarme
basse et l’alarme haute. Le seuil maximal de l’alarme
basse est de 184 mètres. Le seuil minimal de
l’alarme haute est 0.3 mètres.

Lorsque l’alarme basse est activée, chaque fois que
la profondeur est supérieure au seuil défini, l’alarme
sonore et visuelle se déclenche : deux bips courts
sont émis à intervalles réguliers et l’écran affiche
successivement DAL et la profondeur.

Lorsque l’alarme haute est activée, chaque fois que
la profondeur sera inférieure au seuil défini, l’alarme
se déclenche : un bip long est émis à intervalle
régulier et une alarme visuelle affiche
successivement SAL et la profondeur.

Activation/désactivation de l’alarme

La configuration des alarmes est sauvegardée en
mémoire.

Pour activer le mode alarme, appuyez sur la touche

(ON). Une flèche s’affiche en bas à droite de
l’écran (près de la cloche), indiquant que l’alarme
est activée.

ON

^

120

Pour désactiver l’alarme, appuyez sur la touche
(OFF). La flèche en bas à droite de l’écran disparaît.

120

Remarque : La flèche clignotera si les alarmes sont
activées mais que l’alarme haute est désactivée. Voir
la section suivante.

Alarme haute

Pour régler l’alarme haute, procédez ainsi:

1. Appuyez sur la touche

L’écran affiche

SAL

14

#

OFF

V

#

pendant 3 secondes.

ON

^

Appuyez pendant 3 secondes

2. Après 2 secondes, l’écran
affiche la valeur du seuil de
l’alarme haute en mémoire.

3. Au moyen des touches

, vous pouvez modifier cette valeur. En

appuyant sur l’une de ces touches pendant
plus d’une seconde vous pourrez augmenter
ou diminuer la valeur rapidement.

4. Une fois la valeur entrée, pour quitter ce menu,
appuyez simultanément sur les touches

. Si aucune touche n’est activée pendant 5

secondes, l’écran passera automatiquement en
mode d’affichage de la profondeur.

^

V

Remarque : Si vous entrez une valeur inférieure à 0.3
mètres l’écran affichera OFF et l’alarme sera
désactivée. Vous pouvez également désactiver l’alarme
en appuyant sur les touche
secondes. Le mot OFF s’affiche alors mais la valeur
de l’alarme est sauvegardée en mémoire.

Pour quitter ce mode,

OFFON

appuyez simultanément
sur ces touches

851

et

et pendant 5

et

Alarme basse

Pour régler l’alarme basse :

1. Appuyez sur la touche pendant 3 secondes.
L’écran affiche :

OFF

dAL

2. Après deux secondes, l’écran
affiche la valeur du seuil de
l’alarme basse en mémoire.

3. Au moyen des touches
modifier cette valeur. En appuyant sur l’une de
ces touches pendant plus d’une seconde vous
pourrez augmenter ou diminuer la valeur
rapidement.

4. Une fois la valeur entrée, pour quitter ce menu,
appuyez simultanément sur les touches et

. Si aucune touche n’est activée pendant 5

secondes, l’écran passera automatiquement en
mode d’affichage de la profondeur.

Remarque : Si vous entrez une valeur supérieure à
185 mètres, l’écran affichera OFF et l’alarme sera
désactivée. Vous pouvez également désactiver
l’alarme en appuyant sur les touche et pendant
5 secondes. Le mot OFF s’affiche alors mais la valeur
de l’alarme est sauvegardée en mémoire.

Notice de montage et d’utilisation du DEPTH 2100

NAVMAN

V

850

et vous pouvez

Paramètres

OFF

V

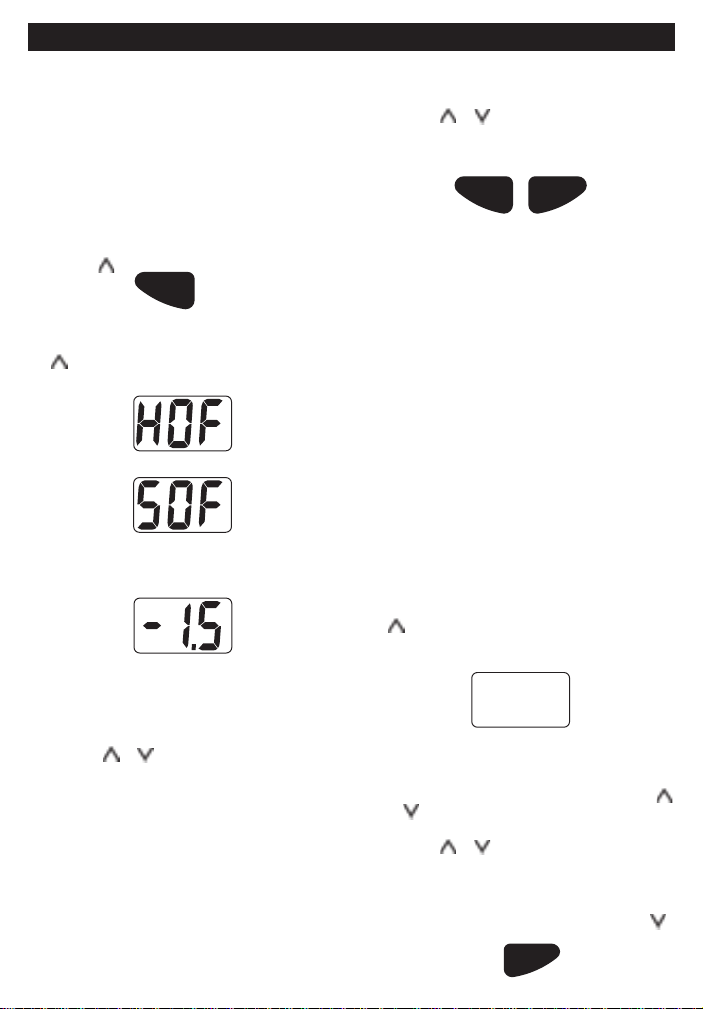

Offset de quille/de surface

Le sondeur Depth 2100 affiche par défaut la
profondeur sous le capteur. Pour tenir compte de
l’emplacement du capteur, vous pouvez introduire
un offset (décalage) qui sera ajouté ou soustrait à la
valeur de la profondeur mesurée. Ainsi, la valeur
affichée correspondra à la profondeur entre le fond
et la quille (offset de quille) ou entre le fond et la
surface de l’eau (offset de surface).

Pour introduire cet offset :

1. Allumer l’appareil tout en appuyant sur la
touche

2. Une fois l’appareil allumé relâcher la touche

offset de quille ou un offset de surface.

Offset de quille (profondeur sous la quille)

Offset de surface (profondeur sous la surface)

3. Après 5 secondes l’écran affiche la valeur

actuelle de l'offset en mémoire.

Remarque : Pour afficher la profondeur sous la
quille, l’offset introduit sera négatif et pour afficher la
profondeur sous la surface de l’eau l’offset introduit
sera positif.

4. Vous pouvez modifier la valeur au moyen des

touches et . Pour augmenter ou diminuer
la valeur rapidement, appuyez sur l’une de ces
touches pendant plus d’une seconde.

5. Vous pouvez introduire un of fset compris entre --

3.0 et 3.0 mètres (résolution 0.1). Lorsque la
valeur est négative le signe "-" s’affiche à gauche.

6. Pour obtenir la profondeur sous la quille,

entrez une valeur d’offset négative
correspondant à la distance verticale entre
l’extrémité de la quille et le capteur.

7. Pour obtenir la profondeur sous la surface,

entrez une valeur d’offset positive

NAVMAN

.

ON

^

Appuyez tout en allumant l’appareil

. L’écran affiche si l'of fset actuel est un

Notice de montage et d’utilisation du DEPTH 2100

correspondant à la distance verticale entre la
surface de l’eau et le capteur.

8. Pour quitter ce mode, maintenir enfoncées les
touches

activée pendant 5 secondes, l’écran passera
automatiquement en mode d’affichage normal
de la profondeur.

et . Si aucune touche n'est

V

OFFON

^

L’écran affiche la profondeur actuelle

Paramètres du capteur

Vous pouvez utiliser le sondeur Depth 2100 avec
différents types de capteurs.

Certains capteurs “sonnent” une fois l’impulsion
transmise par la sonde. L’appareil peut interpréter
cette sonnerie comme le retour du signal par un fond
haut. Dans ce cas, vous pouvez introduire un gain,
afin que seuls les signaux de haut fond d'une certaine
puissance soient affichés.

Si votre sondeur affiche sans cesse des profondeurs
erronées comprises entre 0.5 et 0.9 mètres alors
que vous naviguez en eaux profondes, vous devez
introduire un gain ou augmenter la valeur du gain en
mémoire. Augmentez-le par pas de 0.5 en ef fectuant
un test à chaque fois jusqu’à ce que l’appareil affiche
une profondeur correcte. La valeur peut être
comprise entre -0.9 et +2.5. Si la valeur entrée est
trop grande, l’appareil affichera une profondeur
incorrecte dans des eaux peu profondes.

Pour introduire ou modifier un gain :

1. Allumer l’app areil tout en appuyant sur la touche

on. L’écran affiche HOF ou SOF pendant 7

secondes. Maintenir la touche enfoncée.

2. L’écran affiche alors tdr

tdr

3. Relâcher la touche

4. Après 2 secondes l’écran affiche le gain
actuel ; par défaut 0.0

5. Modifier cette valeur au moyen des touches

.

et

6. Pour quitter ce mode, maintenir enfoncées les
touches et .

Unité de mesure

Pour choisir l’unité d'affichage :

1. Allumez l’app areil en maintenant la touche
enfoncée.

V

OFF

Appuyez tout en
allumant

15

2. Lorsque l’app areil est allumé, relâchez la
touche

. L’écran affiche l’unité utilisée.

8Ft

pieds mètres

888

8FA

brasses

Installations multiples

Plusieurs sondeur Depth 2100 peuvent être installés
sur un même bateau. Ces appareils peuvent être
reliés entre eux et configurés pour fonctionner en
réseau. L’un des appareils est configuré comme
appareil principal et il est relié à tous les autres
appareils configurés comme répétiteurs. L’appareil
principal est connecté au capteur et donne la
profondeur. Cette information est alors affichée sur
tous les autres appareils répétiteurs connectés. Les
appareils répétiteurs ne sont pas connectés à un
capteur.

Les répétiteurs peuvent être configurés pour
fonctionner comme des répétiteurs dépendants.
Dans ce cas, chaque répétiteur affiche la profondeur
de l’eau, telle qu’elle s’affiche sur l’appareil principal
et il partage les données concernant les alarmes et
les offset. Les alarmes peuvent alors être
paramétrées, activées/désactivées à partir de
n’importe quel appareil qu’il soit principal ou
répétiteur.

Cependant, les répétiteurs peuvent aussi être
configurés pour fonctionner comme des répétiteurs
indépendants. Dans ce cas, les répétiteurs
afficheront la profondeur reçue de l’appareil principal,
mais auront leurs propres paramètres d’alarme et
d’offset.

Remarque : L’appareil désigné comme appareil
principal sera le seul appareil connecté au capteur.

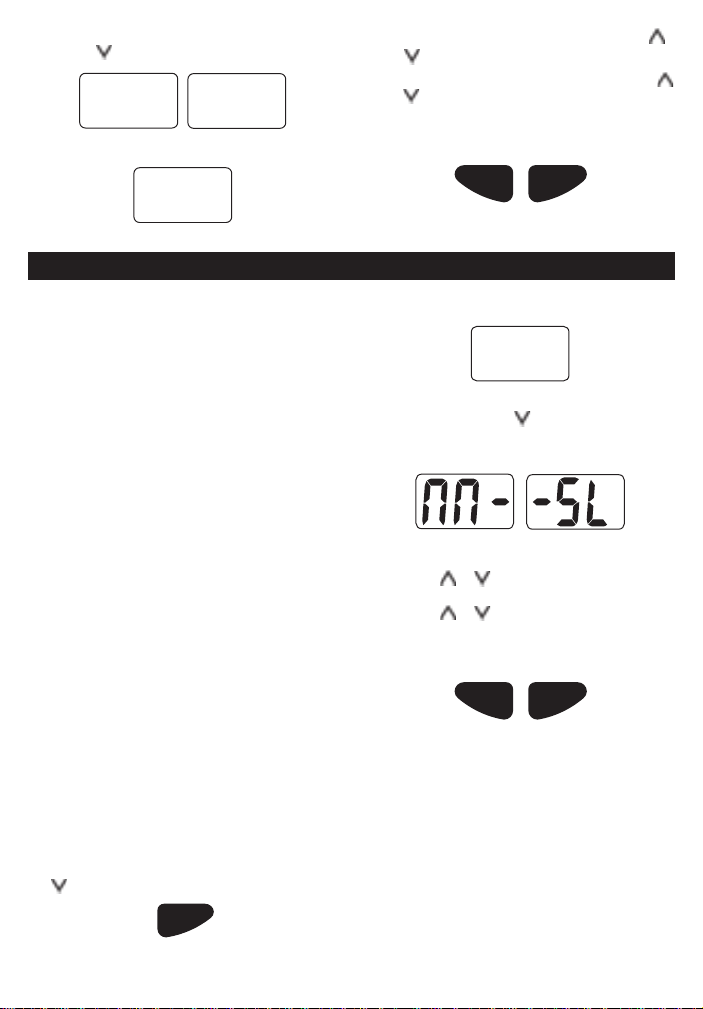

Configuration de l’appareil comme
principal/répétiteur

Pour configurer un appareil comme instrument
principal/répétiteur :

1. Allumez l’appareil tout en maintenant la touche

enfoncée

OFF

V

Appuyez tout en allumant

16

3. Pour changer l'unité, utilisez les touches
et .

4. Pour quitter ce mode, maintenir les touches

enfoncées. A défaut, si aucune touche

et
n’est activée pendant 5 secondes, l’écran
passera automatiquement en mode d’affichage
normal de la profondeur.

V

OFFON

^

Appuyez simultanément

L’écran affiche la profondeur dans l’unité choisie.

2. Une fois l’appareil allumé, il affiche l’unité
d’affichage.

8Ft

Exemple

3. Maintenez la touche
que l’écran affiche la configuration actuelle de
l’appareil comme principal/répétiteur.

4. Changez cette configuration au moyen des

5. Pour quitter ce mode, maintenir les deux

Remarque : Si la liaison est par inadvertance
interrompue l’écran affichera successivement - ­et SL.

Principal Répétiteur

touches et .

touches
aucune touche n’est activée pendant 5
secondes, l’écran passera automatiquement
en mode d’affichage normal de la profondeur.

NAVMAN

et enfoncées. A défaut, si

Appuyez simultanément

Notice de montage et d’utilisation du DEPTH 2100

enfoncée jusqu’à ce

^

V

OFFON

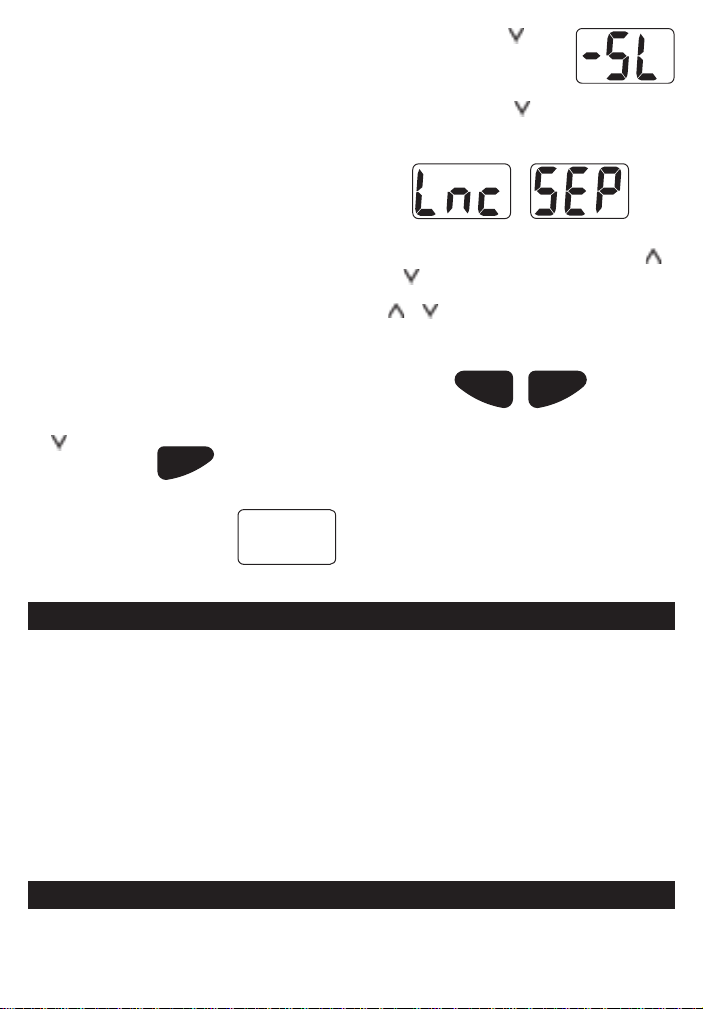

Répétiteurs dépendants ou
indépendants

Par défaut, en installation multiple, les paramètres
suivants sont identiques sur tous les appareils reliés :

Alarmes ON/OFF
Valeur du seuil des alarmes (basse et haute)
Offset de quille (voir remarque)
Unités de mesure (voir remarque)

Exemple : Si vous désactivez une alarme sur un
appareil répétiteur, la même alarme sera également
désactivée sur l’appareil principal. Et vice versa, si
vous modifiez les caractéristiques des alarmes sur
l’appareil principal, les mêmes modifications seront
effectuées sur le ou les appareils répétiteurs.

Remarque : L’offset de quille et les unités de mesure
ne peuvent être modifiées qu’à partir de l’appareil
principal.

Si vous souhaitez configurer différemment vos
appareils, vous pouvez désactiver le lien de
dépendance.

Pour activer ou désactiver le mode dépendance :

1. Allumez l’appareil tout en maintenant la touche
enfoncée

2. Une fois l’appareil allumé

l’écran affiche unité de
mesure utilisée.

V

OFF

Maintenir enfoncée
tout en allumant

8Ft

Exemple

3. Maintenez la touche
enfoncée. L’écran affiche alors
la configuration de l’appareil
comme principal ou répétiteur.

4. Maintenez la touche
que l’écran affiche si l’appareil est dépendant
ou indépendant

Dépendant Indépendant

5. Modifiez ce mode au moyen des touches
et .

6. Pour quitter ce menu, maintenez les touches

et enfoncées. A défaut, si aucune touche
n’est activée pendant 5 secondes, l’écran
passera automatiquement en mode d’affichage
normal de la profondeur.

Appuyez simultanément

Remarque : Cette procédure peut être effectuée
sur l’appareil principal et sur tous les répétiteurs.
Pour un fonctionnement en mode indépendant,
tous les appareils y compris l’appareil principal
doivent être en mode indépendant. De la même
façon, pour un fonctionnement en mode
dépendant , tous les appareils y compris l’appareil
principal doivent être configurés en mode
dépendant.

enfoncée jusqu’à ce

^

V

OFFON

En cas de problèmes

Pas d’affichage

1. Vérifiez les branchements, la polarité et la
tension avec un voltmètre.

2. Vérifiez le fusible.

Affichage instable lorsque le moteur
tourne

1. Déplacez les câbles d’alimentation et du
capteur afin de les éloigner autant que
possible du moteur, des fils de démarrage et
des câbles de la batterie.

2. Ajoutez un condensateur de filtrage sur la
borne positive de la bobine d’allumage.

3. Remplacez les bougies par des bougies anti­parasites.

Aucune indication de profondeur (- - )

1. Vérifiez que le capteur n'est pas couvert
d'algues ou de multiples couches de peinture

2. Vérifiez que le câble du capteur n'a pas été
coupé ou endommagé.

3. Vérifiez que la connexion entre le connecteur
du capteur et celui de l'appareil est correcte
que les connecteurs ne sont pas corrodés.

Affichage instable lorsque le bateau
se déplace

1. L’eau à la surface du capteur est perturbée (air).
Vérifiez l'installation et réinstaller si nécessaire.

Entretien

Votre sondeur a été conçu pour vous assurer un fonctionnement et des performances optimales. Pour pouvoir
les apprécier pendant de nombreuses années, il est important que ce sondeur et son capteur soient
correctement installés, utilisés et entretenus suivant les recommandations de ce manuel. Si toutefois, ses
performances se réduisaient, contactez votre revendeur NA VMAN.

Notice de montage et d’utilisation du DEPTH 2100

NAVMAN

17

Appendix C - How to contact us www.navman.com

NORTH AMERICA

NAVMAN USA INC.

18 Pine St. Ext.
Nashua, NH 03060.
Ph: [phone]
e-mail: [e-mail]

OCEANIA

New Zealand

Absolute Marine Ltd.
Unit B, 138 Harris Road,
East Tamaki, Auckland.
Ph: [phone]
e-mail:

[e-mail]

Papua New Guinea

Lohberger Engineering
Lawes Road, Konedobu
PO Box 810
Port Moresby
Ph: [phone]
Email: [e-mail]

Australia

NAVMAN AUSTRALIA PTY
Limited
Unit 6 / 5-13 Parsons St,
Rozelle, NSW 2039, Australia.
Ph: [phone]
e-mail: [e-mail]

SOUTH AMERICA

Argentina

Costanera UNO S.A.
Av Presidente R Castillo y
Calle 13
1425 Buenos Aires, Argentina.
Ph: [phone]
e-mail:

[e-mail]
Website:
www.costanerauno.ar

Brazil

REALMARINE
Estrada do Joa 3862,
CEP2611-020,
Barra da Tijuca, Rio de Janeiro,
Brasil.
Ph: [phone]
e-mail:

[e-mail]
Equinautic Com Imp Exp de

Equip Nauticos Ltda.
Av. Diario de Noticias 1997 CEP
90810-080, Bairro Cristal, Porto
Alegre - RS, Brasil.
Ph: [phone]
e-mail:

[e-mail]

ASIA

China

Peaceful Marine Electronics Co. Ltd.
Hong Kong, Guangzhou,
Shanghai, Qindao, Dalian.
E210, Huang Hua Gang Ke Mao
Street, 81 Xian Lie Zhong Road,
510070 Guangzhou, China.
Ph: [phone]
e-mail: [e-mail]
Website: www.peaceful-marine.com

India

Access India Overseas Pvt
A-98, Sector 21, Noida, India
Ph: [phone]
Email: [e-mail]

Indonesia

Polytech Nusantara
Graha Paramita 2nd Floor
Jln Denpasar Raya Blok D2
Kav 8 Kuningan, Jakarta 12940
Tel: [phone]

Korea

Kumhomarine Technology Co., Ltd.
#604-842, 2F, 1118-15,
Janglim1-Dong, Saha-Gu
Busan, Korea
Ph: [phone]
e-mail: [e-mail]
Website: www.kumhomarine.com

Maldives

Maizan Electronics Pte. Ltd.
8 Sosunmagu Male
Ph: [phone]
Email: [e-mail]

Singapore

RIQ PTE Ltd.
81, Defu Lane 10, Hah Building,
#02-00 Singapore 539217
Ph: [phone]
e-mail: [e-mail]

Taiwan

Seafirst International Corporation
No.281, Hou-An Road
Chien-Chen Dist.
Kaohsiung, Taiwan R.O.C.
Ph: [phone]
e-mail: [e-mail]

Thailand

Thong Electronics (Thailand)
Company Ltd.
923/588 Thaprong Road,
Mahachai,
Muang, Samutsakhon 74000,
Thailand.
Ph: [phone]
e-mail: [e-mail]

Vietnam

Haidang Co. Ltd.
16A/A1E, Ba thang hai St.
District 10, Hochiminh City.
Ph: [phone]
e-mail: [e-mail]
Website: www.haidangvn.com

MIDDLE EAST

Lebanon and Syria

Letro, Balco Stores,

Moutran Street, Tripoli VIA Beirut.

Ph: [phone]
e-mail: [e-mail]

United Arab Emirates

Kuwait, Oman, Iran & Saudi Arabia
Abdullah Moh’d Ibrahim
Trading, opp Creak Rd.
Baniyas Road, Dubai.
Ph: [phone]
e-mail: [e-mail]

AFRICA

South Africa

Pertec (Pty) Ltd Coastal,
Division No.16 Paarden Eiland Rd.
Paarden Eiland, 7405
Postal Address: PO Box 527,
Paarden Eiland 7420
Cape Town, South Africa.
Ph: [phone]
e-mail: [e-mail]

EUROPE

France, Belgium and
Switzerland

PLASTIMO INTERNATIONAL
15, rue Ingénieur Verrière,
BP435,
56325 Lorient Cedex.
Ph: [phone]
e-mail: [e-mail]
Website: www.plastimo.fr

Germany

PLASTIMO DEUTSCHLAND
15, rue Ingénieur Verrière
BP435- 56325 Lorient Cedex.
Ph: [phone]

[phone]
[phone]

e-mail:

[e-mail]

Website: www.plastimo.de

Italy

PLASTIMO ITALIA
Nuova Rade spa, Via del Pontasso 5
I-16015 CASELLA SCRIVIA (GE).
Ph: [phone]
e-mail: [e-mail]
Website: www.plastimo.it

Holland

PLASTIMO HOLLAND BV.
Industrieweg 4-6,
2871 RP SCHOONHOVEN.
Ph: [phone]
e-mail: [e-mail]
Website: www.plastimo.nl

United Kingdom

PLASTIMO Mfg. UK Ltd.
School Lane - Chandlers Ford
Industrial Estate,
EASTLEIGH - HANTS S053 ADG.
Ph: [phone]
e-mail: [e-mail]
Website: www.plastimo.co.uk

Sweden, Denmark or Finland

PLASTIMO NORDIC AB.
Box 28 - Lundenvägen 2,
47321 HENAN.
Ph: [phone]
e-mail: [e-mail]
Website: www.plastimo.se

Spain

PLASTIMO ESPAÑA, S.A.
Avenida Narcís Monturiol, 17
08339 VILASSAR DE DALT,
(Barcelona).
Ph: [phone]
e-mail: [e-mail]
Website: www.plastimo.es

Portugal

PLASTIMO PORTUGAL
Avenida de India N°40
1300-299 Lisbon
Ph: [phone]
e-mail:

[e-mail]

Other countries in Europe

PLASTIMO INTERNATIONAL
15, rue Ingénieur Verrière
BP435
56325 Lorient Cedex, France.
Ph: [phone]
e-mail:

[e-mail]

Website: www.plastimo.com

REST OF WORLD /
MANUFACTURERS

Navman NZ Limited
13-17 Kawana St. Northcote.
P.O. Box 68 155 Newton,
Auckland, New Zealand.
Ph: [phone]
e-mail:

[e-mail]

Website: www.navman.com

DEPTH 2100 Installation and Operation Manual

NAVMAN

47

Made in New Zealand
MN000205A

DEPTH 2100

Lon 174° 44.535’E

Lat 36° 48.404’S

NAVMAN
