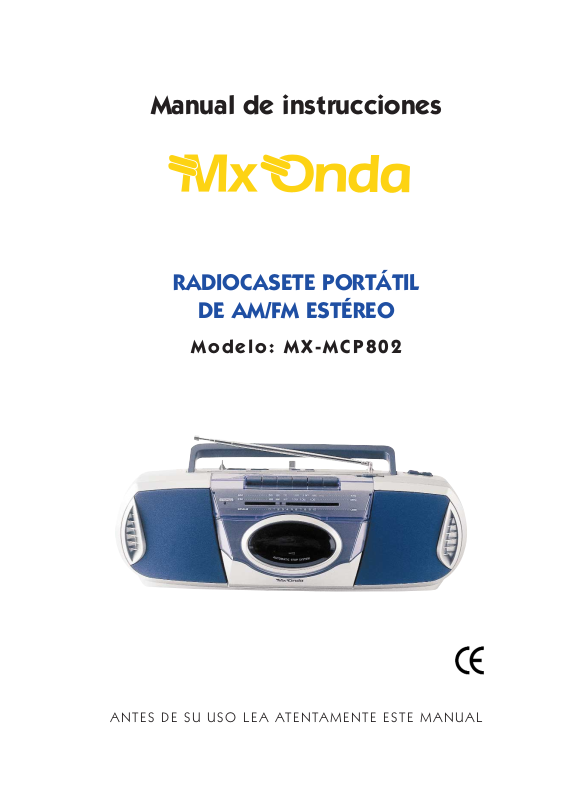

Manual de instrucciones
RADIOCASETE PORTÁTIL
DE AM/FM ESTÉREO
Modelo: MX-MCP802
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
INTRODUCCIÓN
El radiocasete portátil MX ONDA modelo MX-MCP802 tiene entre otras las
siguientes características:
• Sintonizador analógico de AM/FM estéreo.
• Reproductor grabador de casete con mecánica “autostop”.
• Dial con indicación luminosa y led indicador de FM estéreo.
• Micrófono incorporado.
• Salida para auricular.
• Doble alimentación (220 V ~ y pilas de 1,5 V).
ANTES DE CONECTAR EL EQUIPO:
• Compruebe que el voltaje de su toma de corriente es de 220/230V~50Hz.
• Este producto puede funcionar a través de la red eléctrica de 220 V y
mediante 4 pilas (preferentemente alcalinas) de 1,5 V tipo LR20 o similares.
MEDIDAS DE SEGURIDAD
• Cuando manipule este aparato y se encuentre conectado a la red eléctrica
de 220 V, nunca lo haga con las manos o pies mojados ni dentro de la
bañera, ducha, etc.
• Cuando exista alguna posibilidad de tormenta eléctrica, es conveniente
desenchufar el cable de alimentación de la red.
• Si entrara agua u otro líquido en el aparato, desconecte el cable de
alimentación de la toma de corriente y contacte con su distribuidor.
• No doble, retuerza ni tire excesivamente del cable de alimentación.
• Para desenchufar el cable de la red tire suavemente de la clavija de éste.
Nunca lo haga estirando del cable.
• Si el radiocasete portátil se ha caido o en caso de que no funcione
adecuadamente, si el cable, la clavija u otras partes presentan deterioro,
absténgase de usarlo y no intente desmontarlo o repararlo. Contacte con
su distribuidor o Centro de Servicio Técnico MX ONDA más cercano.
Radiocasete portátil Modelo MX-MCP802
2
N
ALIMENTACIÓN A TRAVÉS DE LA RED
1. Inserte el cable de alimentación en el conector 21 (AC IN ~) situado en la
parte trasera del equipo.
2. Enchufe el cable de red a una toma de 220 V C. A.
i ADVERTENCIA !
Mientras el radiocasete esté enchufado a la red de 220 V y aún cuando se
encuentre apagado (conmutador selector en la posición TAPE), el equipo no
estará desconectado de la red eléctrica, por tanto es conveniente que se
asegure que no existe ningún peligro al dejar la unidad conectada
permanentemente.
ALIMENTACIÓN MEDIANTE PILAS
1. Desconecte el cable de alimentación del conector 21 (AC IN~).
2. Abra la tapa del compartimento de las pilas 20 situada en la parte trasera
del equipo haciendo presión en las pestañas hacia abajo y al exterior.
3. Inserte 4 pilas alcalinas de 1,5 V tipo LR20, UM-1, tamaño D, etc. dentro
del compartimento, respetando la polaridad + y - indicada en el fondo
del compartimento.
4. Vuelva a colocar la tapa de las pilas.
NOTA:
• Si no piensa utilizar el radiocasete durante un largo período de tiempo,
extraiga las pilas y guárdelas en un lugar fresco.
• No mezcle pilas usadas y nuevas ni de diferentes tipos.
• Nunca caliente las pilas ni las tire al fuego. No trate de desmontarlas y no
las cortocircuite.
• Las pilas que utilice contienen materiales contaminantes de¡ medio
ambiente, por ello, una vez agotada la vida de las mismas NO las tire a la
basura, deposítelas en el sitio adecuado para su posterior reciclado.
Radiocasete portátil Modelo MX-MCP802
3
☛
¥

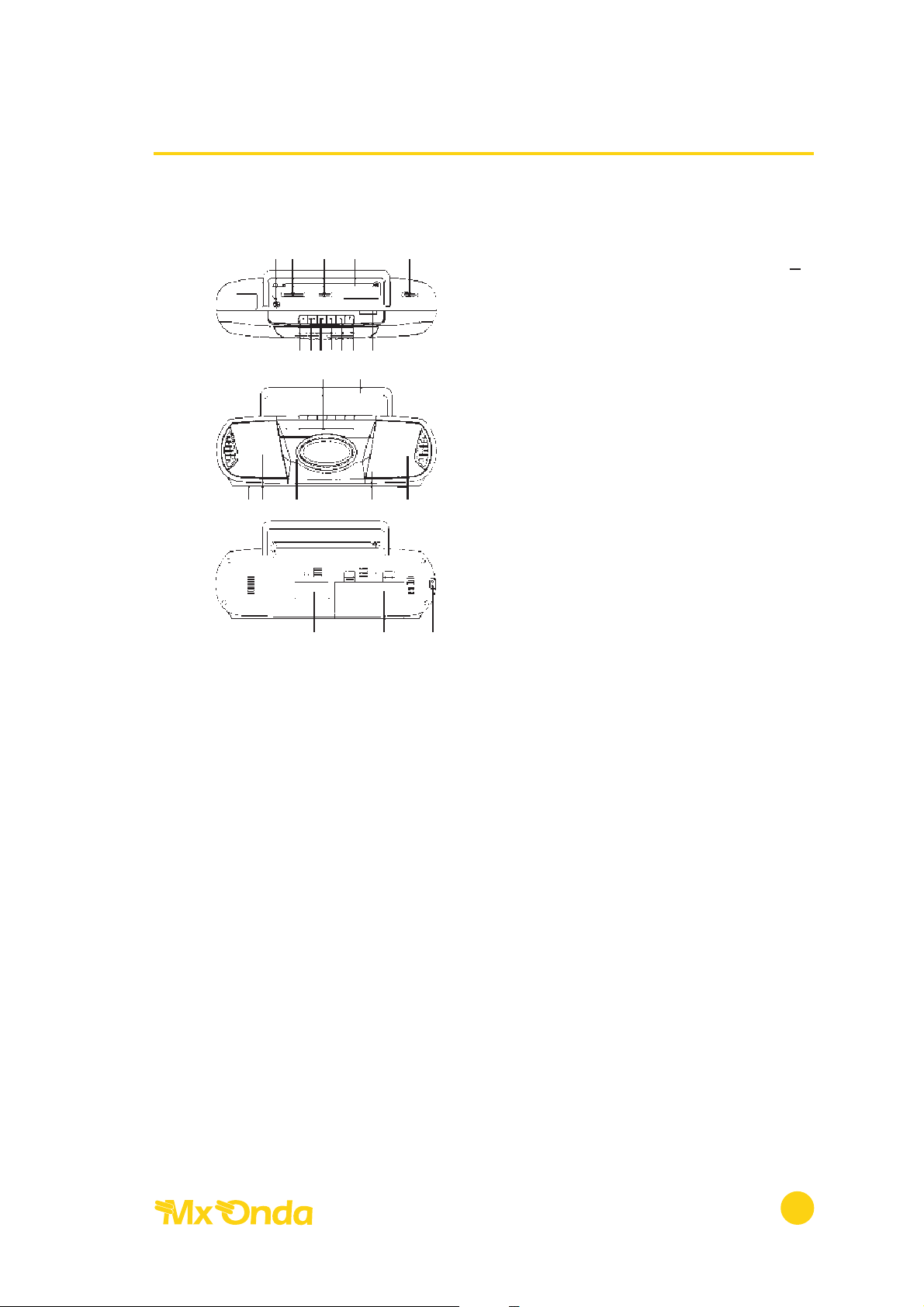

CONTROLES Y FUNCIONES
1 Pausa PAUSE (;)
2 Parada/expulsión STOP/EJ (</5)
3 Avance rápido F.FWD (7)
4 Rebobinado REW (8)
5 Reproducción PLAY (3)
6 Botón de grabación RECORD (=)
7 Dial con la escala de sintonía
8 Base de apoyo
9 Puerta del alojamiento de la cinta
10 Altavoz/Micrófono
11 Asa plegable
12 Antena telescópica de FM
13 Toma de auricular (PHONES)
14 Control de volumen (VOLUME)
15 Selector de cinta/radio
(FUNCTION)
16 Selector de bandas AM/FM
(BAND)
17 Control de sintonía (3 TUNING 4)
18 Micrófono interno
19 Etiqueta de identificación
20 Compartimento de las pilas
21 Conector de alimentación (AC IN~)
22 Altavoz izquierdo
Radiocasete portátil Modelo MX-MCP802
4
13 14 15 12
7 11
8 22 9 18 10
19 20 21
16
1 2 3 4 5 6 17
USO DE LA RADIO
1. Desplace el selector 15 (FUNCTION) a la posición RADIO.
2. Con el conmutador selector de bandas 16 (BAND) seleccione la banda
de AM o FM (onda media o frecuencia modulada respectivamente).
BANDA DE FM
3. Asegúrese que la antena telescópica 12 esté extendida y en posición
vertical.
4. Gire el control de sintonía 17 (3 TUNING 4) hasta sintonizar la estación
deseada. Si la estación recibida transmite en estereofonía el piloto
indicador STEREO se iluminará.
5. Varíe la posición de la antena telescópica, hasta que consiga una óptima
recepción.
BANDA DE AM
6. Gire el control de sintonía 17 (3 TUNING 4) y sintonice una estación.
7. En la control de AM, el equipo incorpora una antena interior, motivo por el
cual no es necesario que extienda la antena telescópica. Si la señal
recibida no es buena gire el equipo hasta que consiga la mejor recepción
posible.
GENERAL
8. Una vez sintonizada la estación de radio ajuste el nivel de volumen
mediante el control deslizante 14 (VOLUME).
9. Para apagar el equipo desplace el botón selector 15 (FUNCTION) a la
posición TAPE.
Radiocasete portátil Modelo MX-MCP802
5
USO DEL CASETE
REPRODUCCIÓN DEL CASETE
1. Desplace el selector 15 (FUNCTION) a la posición de cinta (TAPE).
2. Para abrir la puerta 9 del alojamiento de la cinta, pulse el botón 2 (STOP/
EJ </5). Inserte una casete con la cara que desea reproducir mirando
hacia Vd. y la parte abierta de la cinta hacia arriba. Cierre suavemente la
puerta del compartimento.
3. Presione el botón 5 (PLAY 3) y ajuste el volumen al nivel deseado.
4. Para detener temporalmente la reproducción presione el botón 1 (PAUSE
;). Para continuar la reproducción vuelva a pulsar este botón.
5. Para rebobinar la cinta, presione el botón 4 (REW 8) o el 3 (F.FWD 7), si
desea que ésta avance rápidamente.
6. Para parar definitivamente la reproducción de la cinta pulse el botón 2
(STOP/ EJ </5). Si lo vuelve a pulsar, la puerta del compartimento del
casete 9 se abrirá lentamente y podrá extraer la cinta.
NOTA: durante la grabación o reproducción de una casete, el aparato se
detendrá automáticamente cuando la cinta llegue al final (autostop), al tiempo
que las teclas retornarán automáticamente a su posición inicial.
GRABACIÓN DE CINTAS DE CASETE
1. Con el conmutador selector 15 (FUNCTION) seleccione la fuente de sonido
RADIO si desea grabar un programa de una emisora de radio, o TAPE si
prefiere grabar a través del micrófono interior.
2. Presione el botón 2 (STOP/ EJ </5), y una vez abierta la puerta del
compartimento del casete, inserte una cinta virgen.
3. Ponga en funcionamiento la radio y sintonice una estación, o si desea
grabar a través del micrófono hable fuerte y claro frente al mismo (10).
4. Presione el botón de grabación 6 (RECORD =).
5. Para detener temporalmente la grabación presione el botón 1 (PAUSE ;)
Para continuar la grabación pulse nuevamente este botón.
6. Para finalizar la grabación pulse el botón de parada 2 (STOP/ EJ </5).
Para obtener la mejor calidad de grabación, este equipo incorpora un circuito
electrónico ACL que ajusta automáticamente el nivel de grabación.
Radiocasete portátil Modelo MX-MCP802
6
¥
SALIDA PARA AURICULAR
En el conector 13 (PHONES) podrá acoplar un auricular monofónico (no
suministrado), provisto de un jack de 3,5 mm. Al conectar los auriculares se
interrumpirá el sonido de los altavoces.
NOTA: cuando escuche música a través de los auriculares no ponga el nivel de
volumen muy alto, ya que podría dañar sus oídos.
CUIDADOS Y MANTENIMIENTO
LIMPIEZA DE LA UNIDAD
Antes de proceder a la limpieza desconecte la unidad de la red eléctrica.
Limpie la superficie plástica de la unidad con un paño húmedo y séquela con
otro seco. No utilice alcohol ni productos abrasivos y no permita que la unidad
entre en contacto con agentes volátiles como gasolina, disolventes, insecticidas,
etc.
Con objeto de evitar el deterioro de los casetes, guárdelos en su estuche
protector una vez utilizados, evite las altas temperaturas y la humedad.
CASETE
Una periódica limpieza de los cabezales del casete mantendrá óptimas las
condiciones de reproducción/grabación y evitará problemas en su
funcionamiento. La limpieza de los cabezales deberá efectuarse cada 30 ó 40
horas de funcionamiento, o cuando note que la reproducción es menos clara y
ha perdido calidad (una pérdida de volumen y de las frecuencias agudas son
síntomas característicos).
Para limpiar los cabezales:
• Utilice un bastoncillo de plástico forrado de algodón y humedecido en
alcohol. No utilice ningún elemento metálico.
• Abra la puerta del alojamiento de la cinta de casete y limpie los cabezales.
• Antes de hacer funcionar el aparato asegúrese que los cabezales estén
completamente secos.
Radiocasete portátil Modelo MX-MCP802
7
¥
CARACTERÍSTICAS TÉCNICAS
SECCIÓN RADIO
Margen de frecuencia AM 522 . . . . .1620 KHz
Margen de frecuencia FM 87,5 . . . .108 MHz.
SECCIÓN CINTA
Velocidad cinta 4,75 cm/seg.
Respuesta de frecuencia 100 Hz . . . .8 KHz
GENERAL
Potencia de salida 2 x 0,75 W RMS
Altavoces 2 x 3” (75 mm)
Alimentación red 230 V ~ 50 Hz
Alimentación pilas* 4 x 1,5 V LR20, UM-1
Máximo consumo 6 W
Dimensiones (equipo) 400 x 110 x 130 mm (l, a, alto)
* No suministradas
Especificaciones técnicas sujetas a cambio sin previo aviso.
Este producto cumple con las Directivas Europeas 89/336/CEE (EMC) relativa a
la Compatibilidad Electromagnética y la 73/23/CEE (LVD) en materia de seguridad
de baja tensión.
“Mx Onda” es una marca registrada de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: mxsat@mxonda.es
http://www.mxonda.es
Radiocasete portátil Modelo MX-MCP802
8
