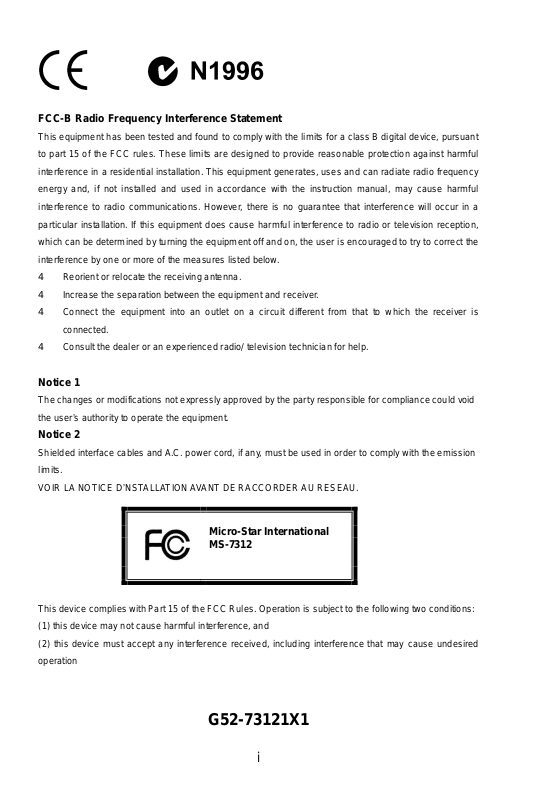

FCC-B Radio Frequency Interference Statement

This equipment has been tested and found to comply with the limits for a class B digital device, pursuant
to part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instruction manual, may cause harmful
interference to radio communications. However, there is no guarantee that interference will occur in a
particular installation. If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the measures listed below.

4 Reorient or relocate the receiving antenna.
4 Increase the separation between the equipment and receiver.
4 Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

4 Consult the dealer or an experienced radio/ television technician for help.

Notice 1

The changes or modifications not expressly approved by the party responsible for compliance could void
the user’s authority to operate the equipment.

Notice 2

Shielded interface cables and A.C. power cord, if any, must be used in order to comply with the emission
limits.
VOIR LA NOTICE D’NSTALLATION AVANT DE RACCORDER AU RESEAU.

Micro-Star International
MS-7312

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired
operation

G52-73121X1

i

Copyright Notice

The material in this document is the intellectual property of MICRO-STAR INTERNATIONAL. We take
every care in the preparation of this document, but no guarantee is given as to the correctness of its
contents. Our products are under continual improvement and we reserve the right to make changes
without notice.

Trademarks

All trademarks are the properties of their respective owners.
AMD, Athlon™ Athlon™XP, Thoroughbred™ and Duron™ are registered trademarks of AMD Corporation.
Intel® and Pentium® are registered trademarks of Intel Corporation.
PS/2 and OS® 2 are registered trademarks of International Business Machines Corporation.
Microsoft® is a registered trademark of Microsoft Corporation. Windows® 98/2000/NT/XP are registered
trademarks of Microsoft Corporation.
NVIDIA, the NVIDIA logo, DualNet, and nForce are registered trademarks or trademarks of NVIDIA
Corporation in the United States and/or other countries.
Netware® is a registered trademark of Novell, Inc.
Award® is a registered trademark of Phoenix Technologies Ltd.
AMI® is a registered trademark of American Megatrends Inc.
Kensington and MicroSaver are registered trademarks of the Kensington Technology Group.
PCMCIA and CardBus are registered trademarks of the Personal Computer Memory Card International
Association.

Revision History

Revision Revision History Date

V1.0 First release for PCB1.X September 2006

ii

Safety Instructions

1. Always read the safety instructions carefully.

2. Keep this User Manual for future reference.

3. Keep this equipment away from humidity.

4. Lay this equipment on a reliable flat surface before setting it up.

5. The openings on the enclosure are for air convection hence protects the equipment from overheating.
Do not cover the openings.

6. Make sure the voltage of the power source and adjust properly 110/220V before connecting the
equipment to the power inlet.

7. Place the power cord such a way that people can not step on it. Do not place anything over the power
cord.

8. Always Unplug the Power Cord before inserting any add-on card or module.

9. All cautions and warnings on the equipment should be noted.

10. Never pour any liquid into the opening that could damage or cause electrical shock.

11. If any of the following situations arises, get the equipment checked by a service personnel:

- The power cord or plug is damaged.

- Liquid has penetrated into the equipment.

- The equipment has been exposed to moisture.

- The equipment does not work well or you can not get it work according to User Manual.

- The equipment has dropped and damaged.

- The equipment has obvious sign of breakage.

12. Do not leave this equipment in an environment unconditioned, storage temperature above 60° C
(140°F), it may damage the equipment.

CAUTION: Danger of explosion if battery is incorrectly replaced. Replace only with the

same or equivalent type recommended by the manufacturer.

iii

WEEE Statement

English

To protect the global environment and as an environmentalist, MSI must remind you that...
Under the European Union ("EU") Directive on Waste Electrical and Electronic Equipment, Directive
2002/96/EC, which takes effect on August 13, 2005, products of "electrical and electronic equipment"
cannot be discarded as municipal waste anymore and manufacturers of covered electronic equipment will
be obligated to take back such products at the end of their useful life. MSI will comply with the product
take back requirements at the end of life of MSI-branded products that are sold into the EU. You can
return these products to local collection points.

Deutsch

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt
Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und
Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit
verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr
gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses
Produkt zum gegebenen Zeitpunkt ausschliesslich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

Français

En tant qu’écologiste et afin de protéger l’environnement, MSI tient à rappeler ceci...
Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et

électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et
électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les

fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en
compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne.
Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

Русский

Компания MSI предпринимает активные действия по защите окружающей среды, поэтому

напоминаем вам, что....

В соответствии с директивой Европейского Союза (ЕС) по предотвращению загрязнения
окружающей среды использованным электрическим и электронным оборудованием (директива
WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к
электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор,
поэтому производители вышеперечисленного электронного оборудования обязаны принимать его
для переработки по окончании срока службы. MSI обязуется соблюдать требования по приему
продукции, проданной под маркой MSI на территории EC, в переработку по окончании срока
службы. Вы можете вернуть эти изделия в специализированные пункты приема.

Español

MSI como empresa comprometida con la protección del medio ambiente, recomienda:
Bajo la directiva 2002/96/EC de la Unión Europea en materia de desechos y/o equipos electrónicos, con
fecha de rigor desde el 13 de agosto de 2005, los productos clasificados como "eléctricos y equipos
electrónicos" no pueden ser depositados en los contenedores habituales de su municipio, los fabricantes
de equipos electrónicos, están obligados a hacerse cargo de dichos productos al termino de su período
de vida. MSI estará comprometido con los términos de recogida de sus productos vendidos en la Unión
Europea al final de su periodo de vida. Usted debe depositar estos productos en el punto limpio
establecido por el ayuntamiento de su localidad o entregar a una empresa autorizada para la recogida de
estos residuos.

Nederlands

Om het milieu te beschermen, wil MSI u eraan herinneren dat….
De richtlijn van de Europese Unie (EU) met betrekking tot Vervuiling van Electrische en Electronische
producten (2002/96/EC), die op 13 Augustus 2005 in zal gaan kunnen niet meer beschouwd worden als
vervuiling.
Fabrikanten van dit soort producten worden verplicht om producten retour te nemen aan het eind van hun
levenscyclus. MSI zal overeenkomstig de richtlijn handelen voor de producten die de merknaam MSI
dragen en verkocht zijn in de EU. Deze goederen kunnen geretourneerd worden op lokale
inzamelingspunten.

iv

Srpski

Da bi zaštitili prirodnu sredinu, i kao preduzeće koje vodi računa o okolini i prirodnoj sredini, MSI mora da
vas podesti da…
Po Direktivi Evropske unije ("EU") o odbačenoj ekektronskoj i električnoj opremi, Direktiva 2002/96/EC,
koja stupa na snagu od 13. Avgusta 2005, proizvodi koji spadaju pod "elektronsku i električnu opremu" ne
mogu viš e biti odbačeni kao običan otpad i proizvođači ove opreme biće prinuđeni da uzmu natrag ove
proizvode na kraju njihovog uobičajenog veka trajanja. MSI će poštovati zahtev o preuzimanju ovakvih
proizvoda kojima je istekao vek trajanja, koji imaju MSI oznaku i koji su prodati u EU. Ove proizvode
možete vratiti na lokalnim mestima za prikupljanje.

Polski

Aby chronić nasze środowisko naturalne oraz jako firma dbająca o ekologię, MSI przypomina, że...
Zgodnie z Dyrektywą Unii Europejskiej ("UE") dotyczącą odpadów produktów elektrycznych i
elektronicznych (Dyrektywa 2002/96/EC), która wchodzi w życie 13 sierpnia 2005, tzw. “produkty oraz
wyposażenie elektryczne i elektroniczne " nie mogą być traktowane jako śmieci komunalne, tak więc
producenci tych produktów będą zobowiązani do odbierania ich w momencie gdy produkt jest
wycofywany z użycia. MSI wypełni wymagania UE, przyjmując produkty (sprzedawane na terenie Unii
Europejskiej) wycofywane z użycia. Produkty MSI będzie można zwracać w wyznaczonych punktach
zbiorczych.

TÜRKÇE

Çevreci özelliğiyle bilinen MSI dünyada çevreyi korumak için hatırlatır:
Avrupa Birliği (AB) Kararnamesi Elektrik ve Elektronik Malzeme Atığı, 2002/96/EC Kararnamesi altında 13
Ağustos 2005 tarihinden itibaren geçerli olmak üzere, elektrikli ve elektronik malzemeler diğer atı klar gibi
çöpe atılamayacak ve bu elektonik cihazların üreticileri, cihazların kullanım süreleri bittikten sonra ürünleri
geri toplamakla yükümlü olacaktır. Avrupa Birliği’ne satılan MSI markalı ürünlerin kullanım süreleri
bittiğinde MSI ürünlerin geri alınması isteği ile işbirliği içerisinde olacaktı r. Ürünlerinizi yerel toplama
noktalarına bırakabilirsiniz.

ČESKY

Záleží nám na ochraně životního prostředí - společnost MSI upozorňuje...
Podle směrnice Evropské unie ("EU") o likvidaci elektrických a elektronických výrobků 2002/96/EC platné
od 13. srpna 2005 je zakázáno likvidovat "elektrické a elektronické výrobky" v běžném komunálním
odpadu a výrobci elektronických výrobků, na které se tato směrnice vztahuje, budou povinni odebírat
takové výrobky zpět po skončení jejich životnosti. Společnost MSI splní požadavky na odebírání
výrobků značky MSI, prodávaných v zemích EU, po skončení jejich životnosti. Tyto výrobky můžete
odevzdat v místních sběrnách.

MAGYAR

Annak érdekében, hogy környezetünket megvédjük, illetve környezetvédőként fellépve az MSI
emlékezteti Önt, hogy ...
Az Európai Unió („EU") 2005. augusztus 13-án hatályba lépő, az elektromos és elektronikus
berendezések hulladékairól szóló 2002/96/EK irányelve szerint az elektromos és elektronikus
berendezések többé nem kezelhetőek lakossági hulladékként, és az ilyen elektronikus berendezések
gyártói kötelessé válnak az ilyen termékek visszavételére azok hasznos élettartama végén. Az MSI
betartja a termékvisszavétellel kapcsolatos követelményeket az MSI márkanév alatt az EU-n belül
értékesített termékek esetében, azok élettartamának végén. Az ilyen termékeket a legközelebbi
gyűjtőhelyre viheti.

Italiano

Per proteggere l’ambiente, MSI, da sempre amica della natura, ti ricorda che….
In base alla Direttiva dell’Unione Europea (EU) sullo Smaltimento dei Materiali Elettrici ed Elettronici,
Direttiva 2002/96/EC in vigore dal 13 Agosto 2005, prodotti appartenenti alla categoria dei Materiali
Elettrici ed Elettronici non possono più essere eliminati come rifiuti municipali: i produttori di detti materiali
saranno obbligati a ritirare ogni prodotto alla fine del suo ciclo di vita. MSI si adeguerà a tale Direttiva
ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del
loro ciclo di vita. È possibile portare i prodotti nel più vicino punto di raccolta.

v

Table of Content

English......................................................................1

Français.....................................................................13

Deutsch.....................................................................25

Русском.....................................................................37

简体中文 .....................................................................49

繁體中文.....................................................................61

日本語.........................................................................73

vi

Introduction

AGP1

BATT

IDE 1

2

1FDD 1JWR

2

DIMM1DIMM

2

BIOS

VIA

VT8237R

Thank you for choosing the K9MM-V (MS-7312 v1.x) series Micro-ATX mainboard. The K9MM-V
series is based on VIA® K8M800 & VIA® VT8237R Plus chipsets for optimal system efficiency.
Designed to fit the advanced AMD® Athlon 64 / Athlon X2 processors for Socket AM2, the
K9MM-V Series delivers a high performance and professional desktop platform solution.

Layout

Top : mouse
Bottom: keyboard

Top :
Parallel Port

Bottom:
COM Port
VGA Port

USB ports

Top: LAN Jack
Bottom: USB
ports

T:

Line-In

Line-Out

M:
B:Mic

REALTEK

RTL8201CL

CPUFAN1

SFAN1

JPW1

VIA

K8M800

JCASE1

Winbond

I/O

PCI1

+

PCI2

ALC655

JCOM1

JAUDIO1CD_IN1

PCI3

JUSB1

JUSB2

Plus

JFP2

JBAT1

SATA

JFP1

SATA

1

Specifications

CPU

• Supports AMD® Athlon 64/ Athlon X2 (Socket AM2) processors.

(For the latest information about CPU, please visit
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

Supported FSB

• Hyper Transport supporting speed up to 800 MHz (1600 MT/s).

Chipset

• North Bridge: VIA® K8M800 chipset

• South Bridge: VIA® VT8237R Plus

Memory Support

• DDRII 400/ 533/ 667/ 800 SDRAM (2 GB Max).

• 2 DDRII DIMM slots (240-pin/ non-ECC).

(For the updated supporting memory modules, please visit
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)

LAN

• Supports 10/ 100 LAN by Realtek RTL8201CL

Audio

• Chip integrated by Realtek ALC655

• 6-channel audio-out

• Compliant with AC97 v2.3 Spec

IDE

• 1 IDE port by VT8237R Plus

• Supports Ultra DMA 66/ 100/ 133 mode/ PIO, Bus Master, operation mode

• Does not support Win 98/ Win ME installation

SATA

• 2 SATA ports by VT8237R Plus

• Supports storage and date transfers at up to 150 MB/s

• Does not support Win 98/ Win ME installation

2

Floppy

• 1 floppy port (supports 1 FDD with 360K, 720K, 1.2M, 1.44M and 2.88Mbytes)

Connectors

• Back Panel

- 1 PS/2 mouse port

- 1 PS/2 keyboard port

- 1 Parallel port supporting SPP/EPP/ECP mode

- 1 Serial port

- 1 VGA port

- 4 USB 2.0 ports

- 1 LAN jack

- 3 flexible audio jacks

• On-Board Pinheaders

- 2 USB pinheaders

- 1 COM port pinheader

Slots

• 1 AGP 8X slot

• 3 PCI slots, support 3.3V/ 5V PCI bus interface.

Form Factor

• Micro-ATX Form Factor: 245mm x 205mm

Mounting

• 6 mounting holes.

3

Correct CPU

Back Panel

Parallel port

The rear panel provides the following connectors:

Mouse

LAN port

Line-in

USB ports

Keyboard

COM port VGA port

USB ports

Line-out

Mic-in

Hardware Setup

This chapter tells you how to install the CPU, memory modules, and expansion cards, as well as
how to setup the jumpers on the mainboard. It also provides the instructions on connecting the
peripheral devices, such as the mouse, keyboard, etc. While doing the installation, be careful in
holding the components and follow the installation procedures.

Central Processing Unit: CPU

The mainboard supports AMD® Athlon 64 / Athlon X2 processors. The mainboard uses a CPU
socket called Socket AM2 for easy CPU installation.
(For the latest information about CPU, please visit:
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

CPU Installation Procedures for Socket AM2

1. Please turn off the power and unplug the power cord before

installing the CPU.

2. Pull the lever sideways away from the socket. Make sure to raise

the lever up to a 90-degree angle.

Gold arrow

3. Look for the gold arrow on the CPU. The CPU can only fit in the

correct orientation. Lower the CPU down onto the socket.

4. If the CPU is correctly installed, the pins should be completely embedded into the socket and

can not be seen. Please note that any violation of the correct installation procedures may
cause permanent damages to your mainboard.

5. Press the CPU down firmly into the socket and close the lever. As the CPU is likely to move

while the lever is being closed, always close the lever with your fingers pressing tightly on top
of the CPU to make sure the CPU is properly and completely embedded into the socket.

MSI Reminds You...
Overheating

Overheating will seriously damage the CPU and the system, always make sure the cooling fan
can work properly to protect the CPU from overheating.

Replacing the CPU

While replacing the CPU, always turn off the ATX power supply or unplug the power supply
power cord from grounded outlet first to ensure the safety of CPU.

placement

4

CPU Cooler Installation

When you are installing the CPU, make sure the CPU has a cooler attached on the top to prevent
overheating. If you do not have the cooler, contact your dealer to purchase and install them
before turning on the computer. Meanwhile, do not forget to apply some silicon heat transfer
compound on CPU before installing the cooler for better heat dispersion.
Follow the steps below to install the CPU & cooler correctly. Wrong installation will cause the
damage of your CPU & mainboard.

1. Position the cooling set onto the retention mechanism.
Hook one end of the clip to hook first.

2. Then press down the other end of the clip to fasten the
cooling set on the top of the retention mechanism.
Locate the Fix Lever and lift up it.

3. Fasten down the lever.

4. Attach the CPU Fan cable to the CPU fan connector on
the mainboard.

MSI Reminds You...

1. Confirm if your CPU cooler is firmly installed before turning on your system.

2. Check the information in PC Health Status of H/W Monitor in BIOS for the CPU temperature.

Memory

The mainboard provides two 240-pin unbuffered DDRII 400/ 533/ 667/ 800 SDRAM DIMMs, and
supports the memory size up to 2GB. To operate properly, at least one DIMM module must be
installed. (For the updated supporting memory modules, please visit
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)
Install at least one DIMM module on the slots. Memory modules can be installed on the slots in
any order. You can install either single- or double-sided modules to meet your own needs.

5

Installing DDRII Modules

Notch

Volt

+12V

+12V

GND

GND

GND

PS-ON#

PWR OK

1. The memory module has only one notch on the center and will only fit in the right orientation.

2. Insert the memory module vertically into the DIMM slot. Then push it in until the golden finger
on the memory module is deeply inserted in the DIMM slot.

3. The plastic clip at each side of the DIMM slot will automatically close.

Power Supply

The mainboard supports ATX power supply for the power system. Before inserting the power
supply connector, always make sure that all components are installed properly to ensure that no
damage will be caused. A 350W or above power supply is suggested.

ATX 24-Pin Power Connector: JWR2

This connector allows you to connect an ATX 24-pin power supply. To
connect the ATX 24-pin power supply, make sure the plug of the power
supply is inserted in the proper orientation and the pins are aligned. Then
push down the power supply firmly into the connector.
You may use the 20-pin ATX power supply as you like. If you’d like to use
the 20-pin ATX power supply, please plug your power supply along with
pin 1 & pin 13. There is also a foolproof design on pin 11, 12, 23 & 24 to
avoid wrong installation.

ATX 12V Power Connector: JPW1

This 12V power connector is used to provide power to the CPU.

+3.3V

+12V
+12V

5VSB

GND

+5V

GND

+5V

GND
+3.3V
+3.3V

GND
GND

+5V
+5V
+5V
Res

GND

GND

-12V
+3.3V

Floppy Disk Drive Connector: FDD1

The mainboard provides a standard floppy disk drive connector
that supports 360K, 720K, 1.2M, 1.44M and 2.88M floppy disk
types.

IDE Connector: IDE1

The mainboard has a Ultra DMA 66/100/133 controller that provides PIO mode 0~4, Bus Master,
and Ultra DMA 66/100/133 function. You can connect up to 2 hard disk drives, CD-ROM, 120MB
Floppy and other devices.
The IDE1 can connect a Master and a Slave drive. You must
configure second hard drive to Slave mode by setting the
jumper accordingly.

6

GND

GND

Sensor

2

1

JFP1

Power

HDD

Reset

192

JFP2

Power

Speaker

172

Sensor

MSI Reminds You...

If you install two hard disks on one cable, you must configure the second drive to Slave mode by
setting its jumper. Refer to the hard disk documentation supplied by hard disk vendors for jumper
setting instructions.

Serial ATA Connector: SATA1/SATA2

The mainboard provides 2 high-speed Serial ATA interface ports. The ports support 1ST
generation Serial ATA data rates of 150MB /s and are fully compliant with Serial ATA 1.0
specifications. Each Serial ATA connector can connect to 1 hard disk device.

MSI Reminds You...

Please do not fold the serial ATA cable in a 90-degree angle, which will cause the loss of data
during transmission.

CD In Connector: CD_IN1

The connector is for CD-ROM audio connector.

Chassis Intrusion Switch Connector: JCASE1

This connector is connected to a 2-pin chassis switch.

CINTRU

Fan Power Connectors: CPUFAN1/SFAN1

The CPUFAN1 (processor fan) and SFAN1 (system fan)
support system cooling fan with +12V. When connecting the
wire to the connectors, always take note that the red wire is the
positive and should be connected to the +12V, the black wire is Ground and should be connected
to GND. If the mainboard has a System Hardware Monitor chipset on-board, you must use a
specially designed fan with speed sensor to take advantage of the CPU fan control.

MSI Reminds You...

Always consult the vendors for the proper CPU cooling fan.

+12V

GND

LR

GND
+12V

Front Panel Connectors: JFP1/ JFP2

The mainboard provides a front panel connector for electrical connection to the front panel
switches and LEDs. JFP1 is compliant with Intel® Front Panel I/O Connectivity Design Guide.

10

Switch

Power
Switch

LED

LED

LED

8

7

Front Panel Audio Connector: JAUDIO1

AUD_RET_R

AUD_RET_L(10)

AUD_FPOUT_L(9)

VCC

(2)

USB1-

USB1+

(1)

USB0-

USB0+

9210

Keep Data

Clear Data

The front panel audio connector allows you to
connect to the front panel audio and is compliant
with Intel® Front Panel I/O Connectivity Design
Guide.

(2)AUD_GND

(1)AUD_MIC

AUD_VCC

AUD_MIC_BIAS

MSI Reminds You...

If you do not want to connect to the front audio header, pins 5 & 6, 9 & 10 have to be jumpered in
order to have signal output directed to the rear audio ports. Otherwise, the Line-Out connector on
the back panel will not function.

1

Key

HP_ON

AUD_FPOUT_R

Front USB Connector: JUSB1/JUSB2

The mainboard provides two standard USB 2.0 pin headers
JUSB1 & JUSB2. USB2.0 technology increases data
transfer rate up to a maximum throughput of 480Mbps,

(9)Key,no pin

(10)N.C.

which is 40 times faster than USB 1.1, and is ideal for
connecting high-speed USB interface peripherals such as
USB HDD, digital cameras, MP3 players, printers, modems, etc.

MSI Reminds You...

Please note that the pins of VCC & GND must be connected correctly or it may cause some
damage

GND

VCC

GND

Clear CMOS Jumper: JBAT1

There is a CMOS RAM on board that has a power supply from
external battery to keep the data of system configuration. With the
CMOS RAM, the system can automatically boot OS every time it
is turned on. If you want to clear the system configuration, use the
JBAT1 (Clear CMOS Jumper) to clear data. Follow the instructions in the image to clear the data.

MSI Reminds You...

You can clear CMOS by shorting 2-3 pin while the system is off. Then return to 1-2 pin position.
Avoid clearing the CMOS while the system is on, which will damage the mainboard.

3
2
1

3 3
2 2
1 1

AGP (Accelerated Graphics Port) Slot

The AGP slot allows you to insert the AGP graphics card. AGP is an interface specification
designed for the throughput demands of 3D graphics. It introduces a 66MHz, 32-bit channel for
the graphics controller to directly access main
memory.

8

PCI (Peripheral Component Interconnect) Slots

The PCI slots allow you to insert the expansion cards to meet your needs. When adding or
removing expansion cards, make sure that you unplug the power supply first. Meanwhile, read
the documentation for the expansion card to make
any necessary hardware or software settings for the
expansion card, such as jumpers, switches or BIOS
configuration.

PCI Interrupt Request Routing

The IRQ, abbreviation of interrupt request line and pronounced I-R-Q, are hardware lines over
which devices can send interrupt signals to the microprocessor. The PCI IRQ pins are typically
connected to the PCI bus INT A# ~ INT D# pins as follows:

Order1 Order2 Order3 Order4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
PCI Slot 3 INT C# INT D# INT A# INT B#

9

BIOS Setup

Power on the computer and the system will start POST (Power On Self Test) process. When the
message below appears on the screen, press <DEL> key to enter Setup.

If the message disappears before you respond and you still wish to enter Setup, restart the
system by turning it OFF and On or pressing the RESET button. You may also restart the system
by simultaneously pressing <Ctrl>, <Alt>, and <Delete> keys.

Main Page

Standard CMOS Features

Use this menu for basic system configurations, such as time, date etc.

Advanced BIOS Features

Use this menu to setup the items of Award special enhanced features.

Advanced Chipset Features

Use this menu to change the values in the chipset registers and optimize your system
performance.

Integrated Peripherals

Use this menu to specify your settings for integrated peripherals.

Power Management Setup

Use this menu to specify your settings for power management.

PNP/PCI Configurations

This entry appears if your system supports PnP/PCI.

H/W Monitor

This entry shows the status of your CPU, fan.

Cell Menu

Use this menu to specify your settings for frequency/voltage control.

Load Optimized Defaults

Use this menu to load factory default settings into the BIOS for stable system performance
operations.

DEL: Setup F11: Boot Menu TAB: Logo

10

BIOS Setting Password

Use this menu to set BIOS setting Password.

Save & Exit Setup

Save changes to CMOS and exit setup.

Exit Without Saving

Abandon all changes and exit setup.

H/W Monitor

Chassis Intrusion

The field enables or disables the feature of recording the chassis intrusion status and issuing a
warning message if the chassis is once opened. To clear the warning message, set the field to
[Reset]. The setting of the field will automatically return to [Enabled] later.

CPU Smart Fan Temperature

The system provides the Smart Fan function which can control the fan speed automatically
depending on the current temperature to keep it with in a specific range.

CPU Fan Tolerance

You can select a fan tolerance value here for the specific range for the “CPU Smart Fan
Temperature” item. If the current temperature of the fan reaches to the maximum threshold (the
temperatures set in the “CPU Smart Fan Temperature” plus the tolerance values you set here),
the fan will speed up for cooling down. On the contrary, if the current temperature reaches to the
minimum threshold (the set temperatures minus the tolerance value), the fan will slow down to
keep the temperature stable.

PC Health Status

Press enter to enter the sub-menu. It shows the status of your CPU, fan and voltage.

11

Cell Menu

Memory Voltage (V)

Adjusting the memory voltage can increase the memory speed. Any changes made to this
setting may cause a stability issue, so changing the memory voltage for long-term purpose is
NOT recommended.

Cool ’n’ Quiet control

This feature is especially desiged for AMD Athlon processor, which provides a CPU temperature
detecting function to prevent your CPU’s from overheading due to the heavy working loading.

Auto Disable PCI Clock

This item is used to auto detect the PCI slot. When set to [Enabled], the system will remove (turn
off) clocks from empty PCI slots to minimize the electromagnetic interference(EMI).

Spread Spectrum

When the motherboard’s clock generator pulses, the extreme values (spikes) of the pulses
creates EMI (Electromagnetic Interference). The Spread Spectrum function reduces the EMI
generated by modulating the pulses so that the spikes of the pulses are reduced to flatter curves.
If you do not have any EMI problem, leave the setting at Disabled for optimal system stability and
performance. But if you are plagued by EMI, set to Enabled for EMI reduction. Remember to
disable Spread Spectrum if you are overclocking because even a slight jitter can introduce a
temporary boost in clock speed which may just cause your overclocked processor to lock up.

12

Introduction

AGP1

BATT

IDE 1

2

1FDD 1JWR

2

DIMM1DIMM

2

BIOS

VIA

VT8237R

Félicitations, vous venez d’acquérir une carte mère Micro-ATX des séries K9MM-V (MS-7312
v1.x). Les séries K9MM-V sont basées sur les chipsets VIA® K8M800 & VIA® VT8237R Plus
offrant un système performant. Destinées aux processeurs avancés AMD® Athlon 64/ Athlon X2
pour le Socket AM2, les séries K9MM-V offrent une solution adaptée tant aux professionnels
qu’aux particuliers.

Schéma:

Top : mouse
Bottom: keyboard

Top :
Parallel Port

Bottom:
COM Port
VGA Port

USB ports

Top: LAN Jack
Bottom: USB
ports

T:

Line-In

Line-Out

M:
B:Mic

REALTEK

RTL8201CL

CPUFAN1

SFAN1

PCI1

PCI2

JPW1

VIA

K8M800

JCASE1

+

Winbond

I/O

ALC655

JCOM1

JAUDIO1CD_IN1

PCI3

13

JUSB1

JUSB2

Plus

JFP2

JBAT1

SATA

JFP1

SATA

Spécificités:

CPU:

• Supporte les processeurs AMD® Athlon 64/ Athlon X2 (Socket AM2).
(Pour plus d’informations sur le CPU, veuillez visiter
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

FSB Supporté:

• Hyper Transport supporte une vitesse jusqu’à 800 MHz (1600 MT/s).

Chipset:

• North Bridge: chipset VIA® K8M800.

• South Bridge: chipset VIA® VT8237R Plus.

Mémoire :

• DDRII 400/ 533/ 667/ 800 SDRAM (2 GB Max).

• 2 slots DDRII DIMM (240-pin/ sans ECC).

(Pour une mise à jour sur les modèles de mémoires supportés, veuillez visiter
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)

LAN:

• Supporte 10/ 100 LAN par Realtek RTL8201CL.

Audio:

• Chip intégré par Realtek ALC655.

• 6-canal sortie audio

• Compatible avec AC97 v2.3 Spec

IDE:

• 1 port IDE par VT8237R Plus

• Supporte le mode Ultra DMA 66/ 100/ 133 / PIO, et le mode d’opération Bus Master

• Ne supporte pas l'installation de Win 98/ Win ME

SATA:

• 2 ports SATA par VT8237R Plus

• Supporte le stockage et les taux de transfert jusqu’à 150 MB/s

• Ne supporte pas l'installation de Win 98/ Win ME

14

Disquette:

• 1 port de disquette (supporte 1 FDD avec 360K, 720K, 1.2M, 1.44M et 2.88Mbytes)

Connecteurs:

• Panneau arrière:

- 1 PS/2 port de souris

- 1 PS/2 port de clavier

- 1 port parallèle supporte le mode SPP/EPP/ECP

- 1 port série

- 1 port VGA

- 4 ports USB 2.0

- 1 LAN jack

- 3 jacks audio flexibles

• Connecteurs intégrés :

- 2 connecteurs USB

- 1 connecteur port COM

Slots:

• 1 slot AGP 8X

• 3 slot PCI supportent l’interface 3.3V/ 5V PCI bus.

Format:

• Micro-ATX: 245mm x 205mm

Montage:

• 6 trous de montages

15

Correct CPU

Panneau Arrière :

Parallel port

Le panneau arrière comporte les connecteurs suivants:

Mouse

LAN port

Line-in

Keyboard

COM port VGA port

USB ports

USB ports

Line-out

Mic-in

Installation du Matériel :

Ce chapitre vous donne des indications sur l’installation du CPU, des modules de mémoire, les
cartes d’extension, ainsi que sur la configuration des cavaliers de la carte mère. Vous
retrouverez aussi des instructions pour la connexion de périphériques (souris, clavier...).
Lors de l’installation, veuillez vous prémunir contre l’électricité statique et veuillez suivre
scrupuleusement les procédures d’installation afin de mettre en place correctement les différents
composants.

Central Processing Unit: CPU

La carte mère supporte les processeurs AMD® Athlon 64 / Athlon X2. Elle utilise un socket CPU
appelé Socket AM2 pour l’installation.
(Pour plus d’informations, veuillez visiter
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

Procédure d’installation du CPU pour Socket AM2:

1. Veuillez éteindre ou débrancher le PC avant d’installer le CPU.

2. Tirez le levier qui se trouve sur le côté du socket. Assurez-vous
que celui-ci est bien relevé (position 90°).

3. Chercher la marque dorée sur le CPU. La marque dorée doit

Gold arrow

placement

pointer vers le pivot du levier. Le CPU peut ne s’installer que
dans une seule position.

4. Si le CPU est correctement installé, les pattes doivent être complètement insérées dans le
socket et ne plus être visibles. Veuillez noter qu’une mauvaise installation endommage à
coup sur le processeur ainsi que la carte mère.

5. Appuyer sur le CPU et baisser le levier. Car le CPU ne peut plus bouger et reste fixe sur le
socket, fermez toujours le levier avec vos doigts en pressant sur le CPU pour que le CPU
soit correctement et complètement enfoncé dans la douille.

MSI vous Rappelle...
Surchauffe

Une surchauffe peut sérieusement endommager le CPU et le système, assurez vous toujours
que le système de refroidissement fonctionne correctement pour protéger le CPU d’une
surchauffe.

Remplacer le CPU

Lors du remplacement le CPU, il faut éteindre l’alimentation d’ATX d’abord ou débrancher le fil
de l’alimentation de la prise pour la sécurité du CPU.

16

Installer le CPU et le Refroidisseur:

Quand vous installez votre CPU, assurez-vous que le CPU possède un système de
refroidissement pour prévenir les surchauffes. Si vous ne possédez pas de système de
refroidissement, contactez votre revendeur pour vous en procurer un et installez le avant
d’allumer l’ordinateur. N’oubliez pas d’utiliser de la pâte thermique avant d’installer le système de
refroidissement pour une meilleure dissipation de la chaleur.
Suivez les mesures suivantes pour installer correctement le système refroidissement & le CPU,
sinon, une mauvaise installation risque d’endommager votre CPU et la carte mère.

1. Positionnez le ventilateur sur le mécanisme de
rétention. Décrochez tout d’abord un bout de
l’agrafe.

2. Appuyez alors sur l'autre extrémité de l'agrafe pour
attacher l'ensemble de refroidissement au sommet du
mécanisme de rétention. Localisez le levier de fixation
et soulevez-le vers le haut.

3. Fixez le levier vers le bas.

4. Attachez le câble du ventilateur du CPU au connecteur
sur la carte.

MSI Vous Rappelle...

1. Vérifiez la connexion du ventilateur du CPU avant de démarrer le PC.

2. Vérifiez les informations dans le BIOS PC Health Status du H/W Monitor au sujet de la

température du CPU.

17

Mémoire :

Notch

Volt

PS-ON#

+12V

+12V

La carte mère possède deux slots unbuffered DDRII 400/ 533/ 667/ 800 SDRAM DIMMs
(240-pin), et supporte jusqu’à 2GB de mémoire. Pour une meilleure opération,vous devez au
moins installer un module de DIMM. (Pour une mise à jour sur les modèles de mémoires
supportés, veuillez visiter
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)
Il faut au moins installer un module DIMM sur les slots. L’installation des modules de mémoires
n’a pas de sens particulier. Les modules peuvent être simples ou doubles faces selon vos
besoins.

Installation des Modules DDRII:

1. Le slot DDRII DIMM ne possède qu’une encohe en son centre. Ainsi il n’est possible de
monter le module que dans un seul sens.

2. Insérez verticalement le module de mémoire dans le slot DIMM. Puis appuyez dessus.

3. Le clip en plastique situé de chaque côté du module va se fermer automatiquement.

Alimentation:

La carte mère supporte les alimentations ATX. Avant de brancher le connecteur d’alimentation,
Il faut toujours vous assurer que tous les composants sont bien installés afin de ne pas les
endommager. Une alimentation de 350W ou supérieure est préconisée.

Connecteur d’alimentation ATX 24-Pin: JWR2

Ce connecteur vous permet de connecter l’alimentation ATX 24-pin.
Pour cela assurez-vous que la prise d’alimentation est bien positionnée
dans le bon sens et que les goupilles sont alignées. Enfoncez alors la
prise dans le connecteur. Vous pouvez utiliser une alimentation ATX 20
pin. Si vous utilisez une alimentation 20 pin, vérifiez bien que vous vous
connectez sur les broches 1&13 (voir photo). Il existe un système prévu
pour éviter une mauvaise connexion sur les broches 11, 12, 23 & 24.

+3.3V

+12V
+12V

5VSB

PWR OK

GND

+5V

GND

+5V

GND
+3.3V
+3.3V +3.3V

GND
+5V
+5V
+5V
RES
GND
GND
GND

GND

-12V

Connecteur d’alimentation ATX 12V: JPW1

Le connecteur d’alimentation 12V est utilisé pour alimenter le CPU.

GND
GND

Connecteur Floppy Disk Drive: FDD1

La carte comporte un connecteur standard pour un lecteur de
disquette qui supporte les formats 360K, 720K, 1.2M, 1.44M et 2.88M.

18

Connecteur IDE: IDE1

GND

2

1

GND

Sensor

Sensor

JFP1

Power

HDD

Reset

192

JFP2

Power

Speaker

172

La carte mère possède un contrôleur Ultra DMA 66/100/133 qui procure les fonctions PIO mode
0~4, Bus Master, et Ultra DMA 66/100/1333. Vous pouvez connecter jusqu’à 2 périphériques
(disques durs, CD-ROM, 120MB Disquette).
L’IDE1 peut recevoir un périphérique Maître et un Esclave. Vous
devez configurer le second disque en mode Esclave et ce à l’aide du cavalier situé à l’arrière.

MSI Vous Rappelle...

Si vous voulez installer deux disques durs, vous devez configurer le second en Esclave en
configurant le cavalier. Se référer à la documentation du disque dur pour les instructions.

Connecteurs Série ATA: SATA1/SATA2

Cette carte mère fournit deux ports d’une interface de Série ATA à grande vitesse. Ces
ports supportent la deuxième génération Série ATA avec un taux des données de
150MB/ et ils sont conformes aux caractéristiques du Série ATA 1.0. Chaque
connecteur ATA peut se relier à un dispositif de disque dur.

MSI Vous Rappelle…

Veuillez ne pas tordre le câble Série ATA à 90 degrés. Cela pourrait l’endommager et entraîner la
perte de données lors des phases de transfert de ces dernières.

Connecteur CD-In: CD_IN1

Ce connecteur est utilisé pour le CD-ROM audio.

Connecteur Châssis Intrusion Switch: JCASE1

Ce connecteur est relié à un chassis switch ( 2-pin).

CINTRU

Connecteurs d’alimentation du ventilateur: CPUFAN1/SFAN1

Le CPUFAN1 (processeur du ventilateur) et le SFAN1 (système
du ventilateur ) supportent le +12V. Lors de la connexion du câble,
assurez-vous que le fil rouge soit connecté au +12V et le fil noir connecté au “GND“. Si la carte
mère possède un système de gestion intégré, vous devez utiliser un ventilateur ayant ces
caractéristiques si vous voulez contrôler le ventilateur du CPU.

MSI Vous rappelle...

Il faut toujours consulter votre revendeur au sujet du ventilateur.

Connecteurs Front Panneau: JFP1/ JFP2

La carte mère procure 2 connecteurs pour les branchements
électriques. JFP1 est compatible avec Intel Front Panel I/O

Connectivity Design Guide.

10

+12V

Switch

Power
Switch

GND

LED

LED

LR

GND
+12V

LED

8

19

AUD_RET_R

AUD_RET_L(10)

AUD_FPOUT_L(9)

Connecteurs Front Panneau Audio: JAUDIO1

VCC

(2)

USB1-

USB1+

(1)

USB0-

USB0+

Keep Data

Clear Data

Ce connecteur vous permet de connecter le
panneau audio en façade et il est compatible
avec Intel® Front Panel I/O Connectivity Design
Guide.

(2)AUD_GND

(1)AUD_MIC

AUD_MIC_BIAS

AUD_VCC

Key

HP_ON

AUD_FPOUT_R

MSI Vous Rappelle...

Si vous ne voulez pas connecter l’audio en façade à l’aide des broches 5 & 6, 9 & 10 doivent être
recouvertes par un cavalier pour envoyer le signal vers les ports audio à l’arrière. Autrement, le

connecteur Line-Out à l’arrière ne fonctionnera pas.

Connecteur Front USB: JUSB1/JUSB2

La carte mère procure deux connecteurs au standard USB

2.0-pin (JUSB1 & JUSB2). La technologie USB 2.0 accroît le
taux du transfert jusqu’à 480Mbps, qui est 40 fois plus
rapide que l’ USB 1.1. Idéal pour relier les périphériques à
grande vitesse utilisant l’interface USB tels que les disques
externe USB, appareils-photo numériques, lecteurs MP3, imprimantes, modems...

MSI Vous Rappelle...

A noter que les broches VCC et GND doivent être correctement connectées afin d’éviter tout
endommagement.

Cavalier Effacer CMOS: JBAT1

La CMOS RAM intégrée reçoit une alimentation d’une batterie
externe qui permet de garder les données de configuration du
système. Avec la CMOS RAM, le système peut automatiquement
démarrer OS à chaque fois que le PC est allumé. Si vous voulez
effacer la configuration du système, utilisez le JBAT1 (Clear
CMOS Jumper) pour effacer les données. Suivez les instructions de l’image pour effacer les
données.

MSI Vous Rappelle...

Vous pouvez effacer les données en positionnant le cavalier sur les broches 1-2 quand le PC
n’est pas allumé. Puis il faut remettre le cavalier en position 2-3. Ne surtout pas effacer les
données lorsque le PC est en fonction, cela endommagera la carte mère.

20

2
1

10
9

(9)Key,no pin

(10)N.C.

3
2
1

GND

GND

3 3
2 2
1 1

VCC

Slot AGP (Accelerated Graphics Port)

Le slot AGP vous permet de connecter une carte graphique. Cette interface est particulièrement
bien adaptée aux applications 3D. Contrôleur
66MHz, 32-bit avec accès direct à la mémoire
principale.

Slots PCI (Interconnexion Composante Périphérique)

Les slots PCI vous permettent d’insérer des cartes
d’extension selon vos besoins. Lorsque vous ajoutez
ou enlever une carte d’extension, assurez-vous que
le PC n’est pas relié au secteur. Lisez la documentation pour que la carte d'extension fasse tout
le nécessaire matériel et logistique, de même que pour les boutons, commutateurs ou
configurations BIOS.

PCI Interrupt Request Routing

IRQ est l’abréviation de “interrupt request line”. Les IRQ sont des signaux émis par des matériels.
Les PCI IRQ sont connectés généralement aux broches PCI bus INT A# ~ INT D# comme
suivant:

Order1 Order2 Order3 Order4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
PCI Slot 3 INT C# INT D# INT A# INT B#

21

Setup Du BIOS

Lorsque le PC démarre le processus de POST (Power On Self Test) se met en route. Quand le
message ci-dessous apparaît, appuyer sur <DEL> pour accéder au Setup.

Si le message disparaît avant que vous n’ayez appuyé sur la touche, redémarrez le PC à l’aide
du bouton RESET. Vous pouvez aussi redémarrer en utilisant la combinaison de touches <Ctrl>,
<Alt>, et <Delete>.

Page Principale :

Standard CMOS Features :

Cette fonction permet le paramétrage des éléments standard du BIOS tels que l’heure, etc.

Advanced BIOS Features :

Cette fonction permet de paramétrer des éléments avancés du BIOS.

DEL: Setup F11: Boot Menu TAB: Logo

Advanced Chipset Features :

Cette option vous permet de paramétrer les éléments relatifs au registre du chipset, permettant
ainsi d’optimiser les performances de votre système.

Integrated Peripherals :

Utiliser ce menu pour paramétrer les périphériques intégrés.

Power Management Setup :

Utilisez ce menu pour appliquer vos choix en ce qui concerne le power management.

PNP/PCI Configurations :

Apparaît si votre système supporte PNP/PCI.

H/W Monitor :

Vous permet de voir les statuts des CPU, du ventilateur, et de l’alarme du système.

Cell Menu :

Utilisez ce menu pour spécifier les paramètres que vous désirez utiliser en ce qui concerne le
contrôle fréquence/voltage.

22

Load Optimized Defaults :

Charge les paramètres optimum du BIOS sans affecter la stabilité du système.

BIOS Setting Password :

Utilisez ce menu pour entrer un mot de passe du BIOS

Save & Exit Setup :

Les modifications sont enregistrées dans le CMOS avant la sortie du setup.

Exit Without Saving :

Les modifications sont abandonnées avant la sortie du setup.

H/W Monitor:

Chassis Intrusion :

Active ou désactive le dispositif d’intrusion du boîtier. Lors d’une intrusion, un message d’erreur
apparaît. Pour effacer ce message, appuyez sur Reset. Cet élément va se remettre
automatiquement en Enabled (actif). En option: [Enabled], [Reset], [Disabled].

CPU Smart Fan Temperature :

Quand la température courante du ventilateur du CPU atteint la valeur que vous fixez ici, le
ventilateur de CPU accélérera afin d’éviter les endommagements de CPU ; au contraire, si la
température courante de ventilateur de CPU est plus basse que la valeur fixée, le ventilateur de
CPU ralentira sa vitesse pour maintenir la température stable.

CPU Fan Tolerance :

Vous pouvez choisir ici une valeur de tolérance de ventilateur par gamme spécifique pour l'article
“CPU Smart Fan Temperature”. Si la température courante du ventilateur atteint le seuil

maximum (les températures sont situées dans “CPU Smart Fan Temperature” ainsi que les
valeurs de tolérance), le ventilateur accélérera pour refroidir. Au contraire, si la température
courante atteint le seuil minimum (les températures d'ensemble moins la valeur de tolérance), le
ventilateur ralentira pour maintenir la température stable.

PC Health Status :

Cette fonction vous montre l’état de santé de votre PC.

23

Cell Menu :

Memory Voltage (V) :

Modifier le voltage DDR peut augmenter la vitesse de la DDR. Cependant les changements
peuvent entraîner une instabilité, c’est pour cela que nous ne recommandons pas ce genre
d’usage à long terme.

Cool’n’Quiet control :

Procure une fonction de détection de la température du CPU pour éviter la surchauffe lors de
charges de travail importantes.

Auto Detect PCI Clk :

Cet élément est utilisé pour détecter les slots PCI libres. En position [Enabled], le système
n’alimente plus les slots libres afin de réduire les EMI (interférences électromagnétiques).

Spread Spectrum :

Les cartes mères créent des EMI (Electromagnetic Interference). La fonction de Spread
Spectrum reduit ces EMI. Si vous n’avez pas de problème d’EMI, laisser l’option sur Disabled,
ceci vous permet une stabilité du système et des performances optimales. Dans le cas contraire,
choisissez Enabled pour réduire les EMI. N’oubliez pas de désactiver cette fonction si vous
voulez faire de l’overclocking, afin d’éviter tout problème.

24

Einleitung

AGP1

BATT

IDE 1

2

1FDD 1JWR

2

DIMM1DIMM

2

BIOS

VIA

VT8237R

Danke, dass Sie ein K9MM-V (MS-7312 v1.x) Micro-ATX Mainboard gewählt haben. Das
K9MM-V basiert auf dem VIA® K8M800 & VIA® VT8237R Plus Chipsatz und ermöglicht so ein
optimales und effizientes System. Entworfen, für die hochentwickelten AMD® Athlon 64 / Athlon
X2 Prozessoren für Sockel AM2, stellt das K9MM-V die ideale Lösung zum Aufbau eines
professionellen Hochleistungsdesktopsystems dar.

Layout

Top : mouse
Bottom: keyboard

Top :
Parallel Port

Bottom:
COM Port
VGA Port

USB ports

Top: LAN Jack
Bottom: USB
ports

T:

Line-In

Line-Out

M:
B:Mic

REALTEK

RTL8201CL

CPUFAN1

SFAN1

JPW1

VIA

K8M800

JCASE1

Winbond

I/O

PCI1

+

PCI2

ALC655

JCOM1

JAUDIO1CD_IN1

PCI3

JUSB1

JUSB2

Plus

JFP2

JBAT1

SATA

JFP1

SATA

25

Spezifikationen

CPU

• Unterstützt AMD® Athlon 64/ Athlon X2 (Socket AM2) Prozessoren.
(Die neuesten Informationen zu unterstützten Prozessoren finden Sie unter
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

Unterstützt FSB

• Hyper Transport mit Geschwindigkeiten bis zu 800 MHz (1600 MT/s).

Chipsatz

• North-Bridge: VIA® K8M800 Chipsatz

• South-Bridge: VIA® VT8237R Plus

Unterstützt den Speicher

• DDRII 400/ 533/ 667/ 800 SDRAM (2 GB Max).

• 2 DDRII DIMM Steckplätze (240-Pin/ ohne-ECC).

(Um den letzten Stand bezüglich der unterstützten Speichermodule zu erhalten, besuchen Sie
bitte http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)

LAN

• Unterstützt 10/ 100 LAN mit Realtek RTL8201CL

Audio

• Chip-integriert mit Realtek ALC655

• 6-Kanal Audio Ein-/ und Ausgang

• Erfüllt die Anforderungen der Spezifikationen gemäß AC97 v2.3

IDE

• 1 IDE Port mit VT8237R Plus

• Unterstützt den Betrieb im PIO-, Bus Mastering- und Ultra DMA 66/ 100/ 133 Betrieb

• Unterstützt keine Installation mit Win 98 / Win ME Betriebssystem

SATA

• 2 SATA Ports mit VT8237R Plus

• Unterstüzt Datenübertragunsraten von bis zu 150 MB/s

• Unterstützt keine Installation mit Win 98 / Win ME Betriebssystem

26

Diskette

• 1 Disketten-Anschluss (Unterstützt 1 Diskettenlaufwerk 360K, 720K, 1.2M, 1.44M und

2.88Mbytes)

Anschlüsse

• Hintere Ein-/und Ausgänge

- 1 PS/2 Mausanschluss

- 1 PS/2 Tastaturanschluss

- 1 Parallele Schnittstelle, die Betriebmodi SPP/EPP/ECP unterstützt

- 1 Serieller Port

- 1 VGA Port

- 4 USB 2.0 Ports

- 1 LAN Buchse

- 3 flexible Audio Buchse

• On-Board Anschlüsse

- 2 USB Stiftleisten

- 1 COM Stiftleiste

Steckplätze

• 1 AGP 8X Schnittstelle

• 3 PCI Schnittstellen, unterstützt 3.3V/ 5V PCI Bus.

Form Faktor

• Micro-ATX Form Faktor: 245mm x 205mm

Montage

• 6 Montagebohrungen.

27

Correct CPU

Hinteres Anschlusspanel

Parallel port

Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

Mouse

LAN port

Line-in

USB ports

Keyboard

COM port VGA port

USB ports

Line-out

Mic-in

Hardware Setup

Dieses Kapitel informiert Sie darüber, wie Sie die CPU, Speichermodule und Erweiterungskarten
einbauen und die Steckbrücken auf dem Mainboard gesetzt werden. Zudem bietet es Hinweise
darauf, wie Sie Peripheriegeräte anschließen, wie z.B. Maus, Tastatur, usw. Handhaben Sie die
Komponenten während des Einbaus vorsichtig und halten Sie sich an die vorgegebene
Vorgehensweise beim Einbau.

Hauptprozessor: CPU

Das Mainboard unterstützt AMD® Athlon 64 / Athlon X2 Prozessoren. Es verwendet hierzu einen
CPU Sockel mit der Bezeichnung Sockel AM2.
(Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte:
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

Vorgehensweise beim Einbau der CPU mit dem Sockel-AM2

1. Bitte schalten Sie das System aus und ziehen Sie den Netzstecker,
bevor Sie die CPU einbauen.

2. Ziehen Sie den Hebel leicht seitlich vom Sockel weg, heben Sie ihn
danach bis zu einem Winkel von ca. 90° an.

Gold arrow

3. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU
passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den
Sockel.

4. Ist die CPU korrekt installiert, sollten die Pins an der Unterseite vollständig versenkt und nicht
mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichung von der richtigen
Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.

5. Drücken Sie die CPU fest in den Sockel und drücken Sie den Hebel wieder nach unten bis in
seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu
bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von
oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.

MSI weist darauf hin...
Überhitzung

Überhitzung beschädigt die CPU und das System nachhaltig, stellen Sie stets eine korrekte
Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen.

placement

28

CPU Wechsel
Stellen Sie während eines CPU-Wechsels immer sicher, dass das ATX Netzteil ausgeschaltet ist
und ziehen Sie zuerst den Netzstecker, um die Unversehrtheit Ihrer CPU zu gewährleisten

Einbau von CPU Kühler

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler an-
bringen, um Überhitzung zu vermeiden. Verfügen Sie über keinen Kühler, setzen Sie sich bitte
mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und danach zu installieren,
bevor Sie Ihren Computer anschalten. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf
die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine Ableitung der Hitze zu
erzielen.

1. Setzen Sie den Kühler auf die Kühlerhalterung und

hacken Sie zuerst ein Ende des Kühlers an dem Modul
fest.

2. Dann drücken Sie das andere Ende des Bügels

herunter, um den Kühler auf der Kühlerhalterung zu
fixieren . Anschließend ziehen Sie den Sicherungshebel
an der Seite fest.

3. Drücken Sie den Sicherungshebel und befestigen Sie

den Kühler mit der Halterung des Mainboards.

4. Verbinden Sie das Stromkabel des CPU Lüfters mit dem

Anschluss auf dem Mainboard.

MSI weist darauf hin...

1. Stellen Sie sicher, dass der CPU-Kühler richtig installiert ist befor Sie das System anschalten.

2. Prüfen Sie nach dem Einschalten die Anzeigen zur CPU-Temperatur in dem BIOS Bereich PC

Health Status von H/W Monitor.

29

Speicher

Notch

Volt

+12V

+12V

GND

GND

GND

PS-ON#

PWR OK

Das Mainboard verfügt über zwei 240-Pin DIMM Sockel für ungepufferte DDRII 400/ 533/ 667/
800 SDRAM DIMMs, und unterstützt den Speicherausbau auf bis zu 2GB. Um einen
ordnungsgemäßen Betrieb zu ermöglichen, muss mindestens ein Speichermodul eingesetzt sein.
(Um den letzten Stand bezüglich der unterstützten Speichermodule zu erhalten, besuchen Sie
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)
Setzen Sie mindestens ein DIMM-Modul in einem Stecksockel ein. Die Module können in
beliebiger Reihenfolge eingesetzt werden. Gemäß Ihren Anforderungen können Sie entweder
einseitige oder doppelseitige Module verwenden.

Vorgehensweise beim Einbau von DDRII Modulen

1. Bauen Sie bitte die Speichermodule so ein, dass die Einkerbung des Moduls exakt auf die

Nase der Speicherbank passt. Um Schaden an den Modulen vorzubeugen, beachten Sie
bitte, dass das Längenverhältnis seitlich der Einkerbung unterschiedliche Maße besitzen,
damit Module nur in eine Richtung verbaut werden können.

2. Setzen Sie den Speichermodulebaustein senkrecht in den DIMM- Sockel. dann drücken Sie

ihn hinein, bis die goldenen Kontakte tief im DIMM-Sockel sitzen.

3. Die Plastikklammern an den Seiten des DIMM- Sockels schließen sich automatisch.

Stromanschluss

Das Mainboard unterstützt zur Stromversorgung ATX Netzteile. Bevor Sie den Netzteilstecker
einstecken, stellen Sie stets sicher, dass alle Komponenten ordnungsgemas eingebaut sind, um
Schaden auszuschliesen. Es wird ein Netzteil mit 350W oder mehr empfohlen.

ATX 24- Pin Stromanschluss: JWR2

Hier können Sie ein ATX 24-Pin Netzteil anschließen. Wenn Sie die
Verbindung herstellen, stellen Sie sicher, dass der Stecker in der
korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind.
Drücken Sie dann den Netzteilstecker fest in den Steckersockel.
Sie können alternativ ein 20-Pin ATX Netzteil einsetzen. Bitte stecken
Sie dazu Ihre Stromversorgung beginnend mit Pin 1 & Pin 13 ein.

ATX 12V Stromanschluss: JPW1

Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu
versorgen.

+3.3V

+12V
+12V

5VSB

GND

+5V

GND

+5V

GND
+3.3V
+3.3V

GND
GND

+5V
+5V
+5V
Res

GND

GND

-12V
+3.3V

30

Anschluss des Diskettenlaufwerks: FDD1

GND

GND

Sensor

2

1

Sensor

Das Mainboard verfügt über einen Standardanschluss für
Diskettenlaufwerke mit 360 KB, 720 KB, 1,2 MB, 1,44 MB oder
2,88 MB Kapazität.

IDE Anschluss: IDE1

Das Mainboard besitzt einen Dual Ultra DMA 66/100/133 Kontroller, der die PIO Modi 0-4
bereitstellt, Bus Mastering beherrscht und Ultra DMA 66/100/133 Funktionalität bietet. Es können
bis zu vier Festplatten, CD-ROM, 120MB Disketten-Laufwerke
und andere Geräte angeschlossen werden.
IDE1 kann ein Master- und ein Slave- Laufwerk verwalten. Das zweite Laufwerk muss durch das
entsprechende Setzen einer Steckbrücke als Slave eingestellt werden.

MSI weist darauf hin...

Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk im Slave-Modus
konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sie bitte die Anweisun­gen zum Setzen des Jumpers der Dokumentation der Festplatte, die der Festplattenhersteller
zur Verfügung stellt.

Serial ATA Anschlüsse: SATA1/SATA2

Das Mainboard stellt Zweikanal- Serial ATA Hochgeschwindigkeitsschnittstellen
zur Verfügung. Jede unterstützt Serial ATA mit einem Datendurchsatz von 150MB /s
Jeder der Anschlüsse erfüllt vollständig die Serial ATA 1.0 Spezifikationen. An jedem
Serial ATA Anschluss kann eine Festplatte angeschlossen werden.

MSI weist darauf hin...

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu
Datenverlusten während der Datenübertragung führ.

CD- Eingang: CD_IN1

Hier kann das Audiokabel des CD-ROM Laufwerkes angeschlossen
werden.

Gehäusekontaktschalter: JCASE1

Dieser Anschluss wird mit einem 2-poligen Gehäusekontaktschalter
verbunden.

Stromanschlüsse für Lüfter: CPUFAN1/SFAN1

Der CPUFAN1 (Prozessorlüfter) und SFAN1 (Systemlüfter)
unterstützen aktive Systemlüfter mit +12V. CPUFAN unterstützt
sowohl drei- als auch vierpolige Stecker. Wenn Sie den Stecker
mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive
Pol ist und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte
mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der
Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho,
um diese Funktion zu nutzen.

+12V

31

GND

CINTRU

LR

GND
+12V

MSI weist darauf hin...

JFP1

Power

HDD

Reset

192

JFP2

Power

Speaker

172

AUD_RET_R

AUD_RET_L(10)

AUD_FPOUT_L(9)

VCC

(2)

USB1-

USB1+

(1)

USB0-

USB0+

9210

Bitten Sie stets Ihren Händler bei der Auswahl des geeigneten CPU Kühlers um Hilfe.

Frontpanel Anschlüsse: JFP1/ JFP2

Das Mainboard verfügt über zwei Anschlüsse für das Frontpanel, diese dienen zum Anschluss
der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des Intel® Front Panel
I/O Connectivity Design Guide.

10

Switch

Power

Switch

LED

LED

LED

8

Audioanschluss des Frontpanels: JAUDIO1

Der Audio Frontanschluss ermöglicht den
Anschluss von Audioein- und -ausgängen eines
Frontpanels. Der Anschluss entspricht den
Richtlinien des Intel® Front Panel I/O
Connectivity Design Guide.

(2)AUD_GND

(1)AUD_MIC

AUD_VCC

AUD_MIC_BIAS

MSI weist darauf hin...

Wenn Sie die vorderen Audioanschlüsse nicht verwenden, müssen die Pins 5 & 6 und 9 & 10 mit
Steckbrücken (. „Jumper“) gebrückt werden, um die Signalausgabe auf die hinteren
Audioanschlüsse umzuleiten. Andernfalls ist der Line –Out Ausgang im hinteren Anschlussfeld
ohne Funktion.

1

Key

HP_ON

AUD_FPOUT_R

USB Frontanschluss: JUSB1/JUSB2

Das Mainboard verfügt über zwei Standard- USB- 2.0­Anschlüsse in Form der Stift- Blöcke. Die USB 2.0 Tech­nologie erhöht den Datendurchsatz auf maximal 480Mbps,

(9)Key,no pin

(10)N.C.

40 mal schneller als USB 1.1, und ist bestens geeignet,
Hochgeschwindigkeits- USB- Peripheriegeräte
anzuschließen, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker,
Modems und ähnliches.

MSI weist darauf hin...

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung)
bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen

GND

VCC

GND

32

Steckbrücke zur CMOS-Löschung: JBAT1

Keep Data

Clear Data

Auf dem Mainboard gibt es einen sogenannten CMOS Speicher
(RAM), der über eine Batterie gespeist wird und die Daten der
Systemkonfiguration enthält. Er ermöglicht es dem
Betriebssystem, mit jedem Einschalten automatisch
hochzufahren. Wollen Sie die Systemkonfiguration löschen, verwenden Sie hierfür die JBAT1
(Clear CMOS Jumper– Taster zur CMOS Löschung). Befolgen Sie die Anweisungen in der Grafik,
um die Daten zu löschen.

MSI weist darauf hin...

Sie können den CMOS löschen, indem Sie die Pins 2-3 verbinden, während das System
ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurück. Löschen Sie den CMOS nicht,
solange das System angeschaltet ist, dies würde das Mainboard beschädigen.

3
2
1

3 3
2 2
1 1

AGP (Accelerated Graphics Port) Slot

Der AGP Steckplatz gestattet Ihnen den Einsatz .von AGP Grafikkarten. AGP ist eine
Schnittstellenspezifikation, die gemäß den Anforderungen von 3D Grafiken an den
Datendurchsatz entwickelt wurde. Mit ihr hat die
direkte Anbindung des Grafikkontrollers an den
Hauptspeicher mit 66MHz getakteten 32-Bit Kanal Einzug gehalten.

PCI (Peripheral Component Interconnect) Sockel

Die PCI Steckplätze ermöglichen Ihnen den Einsatz von PCI-Karten, um das System Ihren
Anforderungen anzupassen. Stellen Sie vor dem Einsetzen oder Entnehmen von Karten sicher,
dass Sie den Netzstecker gezogen haben. Studieren
Sie bitte die Anleitung zur Erweiterungskarte, um jede
notwendige Hard - oder Softwareeinstellung für die
Erweiterungskarte vorzunehmen, sei es an Steckbrücken (“Jumpern”), Schaltern oder im BIOS.

PCI Interrupt Request Routing

Die IRQs (Interrupt Request Lines) sind Hardwareverbindungen, über die Geräte
Interruptsignale an den Prozessor senden können. Die PCI IRQ Pins sind typischer Weise in der
folgenden Art mit den PCI Bus Pins INT A# ~ INT D# verbunden:

PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
PCI Slot 3 INT C# INT D# INT A# INT B#

Reihenfolge1 Reihenfolge2 Reihenfolge3 Reihenfolge4

33

BIOS Setup

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test – Selbstüber­prüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste
<Entf>(<Del>), um das Setup aufzurufen.

Wenn die Nachricht verschwindet, bevor Sie reagieren, und Sie möchten immer noch ins Setup,
starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die
“RESET”-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem
Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf> drücken (bei manchen Tastaturen Ctrl>,<Alt>
und <Del>).

Hauptmenü

Standard CMOS Features

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit,
Datum usw.

Advanced BIOS Features

Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihrem System
vorzunehmen.

Advanced Chipset Features

Verwenden Sie dieses Menü, um die Werte in den Chipsatzregistern zu ändern und die
Leistungsfähigkeit Ihres Systems zu optimieren.

Integrated Peripherals

Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte
vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

PNP/PCI Configurations

Dieser Eintrag erscheint, wenn Ihr System Plug and Play- Geräte am PCI-Bus unterstützt.

H/W Monitor

Dieser Eintrag zeigt den Status der CPU, des Lüfters.

DEL: Setup F11: Boot Menu TAB: Logo

34

Cell Menu

Hier können Sie Einstellungen zu Frequenzen und Spannungen vornehmen.

Load Optimized Defaults

Hier können Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden.

BIOS Setting Password

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS´ ohne Speicherung, vorgenommene Änderungen verfallen.

H/W Monitor

Chassis Intrusion

Ist diese Option eingeschaltet, dann wird jedes Öffnen des Gehäuses aufgezeichnet und eine
Warnung ausgegeben. Um diese zu löschen, müssen Sie [Reset] wählen - danach kehrt das
System wieder zu [Enabled] zurück. Die möglichen Einstellungen sind: [Enabled] (eingeschaltet),
[Reset] (zurücksetzen), oder [Disabled] (ausgeschaltet).

CPU Smart Fan Temperature

Das System verfügt über das „Smart Fan” System , das die Geschwindigkeit des Lüfters
automatisch in Abhängigkeit von der aktuellen Temperatur regeln kann, um diese in einem
bestimmten Rahmen zu halten

CPU Fan Tolerance

Hier können Sie einen Toleranzwert für die unter „Smart Fan Target Temp.” den Lüftern
zugeordnete Temperaturspanne festlegen. Erreichen gegenwärtige Temperaturen den oberen
Schwellenwert (die Temperaturen gemäß „Smart Fan Target Temp.” zuzüglich des
Toleranzwertes, den Sie hier festlegen), drehen sich die Lüfter zur Kühlung schneller. Erreichen
die aktuellen Temperaturen im entgegen gesetzten Fall den unteren Schwellenwert (die
eingestellte Temperatur abzüglich des Toleranzwertes), verringert sich die Lüftergeschwindigkeit,
um die Temperatur stabil zu halten.

35

PC Health Status

Zeigt den derzeitigen Status der CPU, der Lüfter und der Spannung an.

Cell Menu

Memory Voltage (V)

Optional kann die Spannung des Hauptspeichers zur Leistungssteigerung erhöht werden. Jede
Änderung dieser Option kann zu Stabilitätsproblemen führen, deswegen wird von einer
langfristigen Änderung der Speicherspannung ABGERATEN.

Cool ’n’ Quiet control

Diese Funktion wurde speziell für AMD Athlon Prozessoren entworfen und stellt eine Funktion
zur Erfassung der CPU Temperatur bereit, um Ihre CPU vor Überhitzung durch hohe Last zu
bewahren.

Auto Disable PCI Clock

Hier wird automatisch festgestellt, welche PCI Sockel belegt sind. Lautet die Einstellung auf
[Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer PCI Sockel, um die
Elektromagnetische Störstrahlung (EMI) zu minimieren.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse
elektromagnetische Interferenzen (EMI). Die Spread Spectrum Funktion reduziert die erzeugten
EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert
werden. Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung
[Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten.
Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.
Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte
Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag,
um Ihr übertaktetes System zum „Einfrieren“ zu bringen.

36

Введение

AGP1

BATT

IDE 1

2

1FDD 1JWR

2

DIMM1DIMM

2

BIOS

VIA

VT8237R

Благодарим вас за выбор системной платы K9MM-V серии MS-7312 v1.x (форм-фактор
Micro-ATX). Для наиболее эффективной работы системы K9MM-V K9N4 серия

изготовлена на основе чипсета VIA® K8M800 & VIA® VT8237R Plus. Системная плата,
разработанна для современных процессоров AMD® Athlon 64 / Athlon X2 для Socket AM2,
обеспечивает высокую производительность настольных платформ.

Компоненты системной платы

Top : mouse
Bottom: keyboard

Top :
Parallel Port

Bottom:
COM Port
VGA Port

USB ports

Top: LAN Jack
Bottom: USB
ports

T:

Line-In

Line-Out

M:
B:Mic

REALTEK

RTL8201CL

CPUFAN1

SFAN1

JPW1

VIA

K8M800

JCASE1

Winbond

I/O

PCI1

+

PCI2

ALC655

JCOM1

JAUDIO1CD_IN1

PCI3

JUSB1

JUSB2

Plus

JFP2

JBAT1

SATA

JFP1

SATA

37

Характеристики

Процессор

• Поддерживаются процессоры AMD® Athlon 64/ Athlon X2 (Socket AM2).
Самую последнюю информацию о поддержке процессоров можно получить на сайте

http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php (на
английском языке) или http://www.microstar.ru/program/products/mainboard/mbd/
pro_mbd_cpu_support.php (на русском языке).

FSB

• 800 МГц FSB.

Чипсет

• Северный мост: VIA® K8M800.

• Южный мост: VIA® VT8237R Plus.

Системная память

• DDRII 400/ 533/ 667/ 800 SDRAM (2 GB Max).

• 2 DDRII DIMM слоты (240-конт/ поп-ECC).

Последнюю информацию о поддерживаемых модулях памяти можно получить на сайте
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php (на английском
языке) или http://www.microstar.ru/program/products/mainboard/mbd/pro_mbd_trp_list.php
(на русском языке).

LAN

• Поддержка 10/ 100 LAN (Realtek RTL8201CL).

Аудио

• Чипсет интегрирован в Realtek ALC655.

• 6--ти канальный аудио-вывод.

• Совместим со спецификацией AC97 v2.3.

IDE

• 1 IDE порт на базе VT8237R Plus.

• Поддержка Ultra DMA 66/ 100/ 133 mode/ PIO, Bus Master.

• Не поддерживаются ОС Win 98/ Win ME

SATA

• 2 порта SATA на базе VT8237R Plus.

• Поддержка скорости передачи данных до 150 МБ/с.

• Не поддерживаются ОС Win 98/ Win ME

38

Floppy

• 1 флоппи порт (поддержка 1 FDD с 360K, 720K, 1.2M, 1.44M and 2.88МБ).

Разъемы

• Задняя панель

- 1 PS/2 порт для подключения мыши.

- 1 PS/2 порт для подключения клавиатуры.

- 1 параллельный порт с поддержкой режимов SPP/EPP/ECP.

- 1 последовательный порт.

- 1 VGA порт.

- 4 USB 2.0 порта.

- 1 LAN разъем.

- 3 порта аудио.

• Разъемы на системной плате

- 2 USB разъема.

- 1 разъем порта COM.

Слоты

• 1 AGP 8X слот .

• 3 PCI слота, поддержкой 3.3V/ 5V PCI интерфейса.

Форм фактор

• Micro-ATX: 245mm x 205mm

Крепление

• 6 отверстий для крепления.

39

Correct CPU

Задняя панель

Parallel port

Задняя панель имеет следующие разъемы:

Mouse

LAN port

Line-in

USB ports

Keyboard

COM port VGA port

USB ports

Line-out

Mic-in

Установка оборудования

Эта глава посвящена вопросам установки процессора, модулей памяти, плат расширения,
а также установке перемычек на системной плате. В главе также рассказывается о том ,
как подключать внешние устройства, такие как мышь, клавиатура и т.д. При установке
оборудования, будьте внимательны, следуйте указаниям по установке.

Процессор

Системная плата поддерживает процессоры AMD® Athlon 64 / Athlon X2. Системная плата
имеет процессорный разъем Socket AM2 для удобной установки CPU.
Самую последнюю информацию о поддерживаемых процессорах можно получить на
сайте: http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php(на
английском языке) или http://www.microstar.ru/program/products/mainboard/mbd/pro_mbd_
cpu_support.php (на русском языке).

Установка CPU в Socket AM2

1. Перед установкой CPU, пожалуйста, отключите питание и
выньте вилку блока питания из розетки.

2. Поднимите в вертикальное положение рычажок, находящийся
сбоку разъема.

Gold arrow

3. Обратите внимание на золотую стрелку (Gold arrow) на CPU.
Она должна быть направлена так, как показано на рисунке.
CPU можно вставить только при правильной его ориентации.

4. При правильной установке CPU его контакты полностью войдут в разъем, и их не будет

видно. Помните, что любое применение силы при установке CPU может вызывать
серьезные повреждения системной платы.

5. Аккуратно прижмите CPU к разъему и опустите рычажок. Поскольку CPU при опускании
рычажка может переместиться, осторожно прижимайте CPU пальцами в центре, так,
чтобы он правильно и полностью зафиксировался в разъеме.

MSI напоминает...
Перегрев

Перегрев может серьезно повредить центральный процессор и систему. Чтобы
уберечь процессор от перегрева, убедитесь в том, что процессорный кулер работает
нормально.

40

placement

Замена CPU

При замене CPU, во избежание его повреждения, обязательно отключите источник
питания или выньте вилку блока питания из розетки.

Установка процессора и вентилятора

Во избежание перегрева процессора при его работе обязательно установите вентилятор
процессора. Если у вас нет процессорного вентилятора, пожалуйста, свяжитесь с
дилером с целью приобретения и его установки до того, как включите компьютер. Во
избежание перегрева не забудьте нанести теплопроводящую пасту на верхнюю крышку
процессора перед установкой вентилятора процессора.
Ниже представлены указания по правильной установке процессора и вентилятора.
Неправильная установка может привести к повреждению процессора и системной платы.

1. Разместите радиатор на узле крепления. Вначале

зацепите один его край.

2. Затем нажмите на другой край, чтобы установить

радиатор на узел крепления. Найдите рычаг
фиксации и поднимите его.

3. Зафиксируйте радиатор дальнейшим поворотом

рычага.

4. Подключите кабель вентилятор CPU к

соответствующему разъему системной платы.

MSI напоминает...

1. До включения системы убедитесь в том, что кулер процессора надежно

установлен.

2 Проверьте температуру процессора в соответствующем разделе BIOS’a “PC Health
Status” из части H/W Monitor.

41

Память

Notch

Volt

GND

GND

GND

PS-ON#

PWR OK

Системная плата имеет два разъема для установки 240 контактных небуферизированных
модулей памяти DDRII 400/ 533/ 667/ 800 SDRAM DIMMs DIMMs и поддерживает
максимум до 2ГБ оперативной памяти. Для нормальной работы необходимо, чтобы
минимум один модуль DIMM был установлен.
Самую последнюю информацию о памяти можно получить на сайте
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php (на английском
языке) или http://www.microstar.ru/program/products/mainboard/mbd/pro_mbd_
trp_list.php (на русском языке).
Установите минимум один DIMM модуль в разъем . Модули памяти могут устанавливаться
в разъемы памяти в произвольном порядке. Можно установить одно- и двухсторонние
модули памяти.

Установка DDR II модулей памяти

1. Модуль памяти DDR II DIMM имеет только один ключ в центре модуля и можно

вставить в разъем только в случае соблюдения его правильной ориентации.

2. Вставьте модуль вертикально в разъем. Затем надавите на модуль памяти так, чтобы

тот глубоко вошел в разъем (позолоченные контакты не видны).

3. Пластиковые клипсы с боковых сторон модуля памяти должны автоматически

защелкнуться.

Источник питания

Системная плата поддерживает источник питания стандарта АТХ. Перед тем как
соединить разъем источника питания с системной платой убедитесь, что все компоненты
установлены правильно. Мощность источника питания должна составлять не менее
350Вт.

24-контактный разъем блока питания ATX: JWR2

Этот разъем позволяет подключать 24-контактный блок питания
ATX к системной плате. Перед подключением убедитесь, что все

штырьки разъема от блока питания ровные, и он правильно
ориентирован. Плотно вставьте его в разъем на системной плате.
Вы также можете использовать 20 контактный АТХ блок питания.

+3.3V

+12V
+12V

5VSB

GND

+5V

GND

+5V

GND
+3.3V
+3.3V

+5V
+5V
+5V
Res

GND

GND

-12V
+3.3V

42

Дополнительный разъем питания ATX 12В: JPW1

+12V

+12V

GND

2

1

Этот разъем питания 12В используется для обеспечения питания
процессора.

GND
GND

Разъем для подключения накопителя флоппи дисков: FDD1

Системная плата имеет стандартный разъем для
подключения накопителя гибких магнитных дисков емкостью
360KБ, 720KБ, 1.2MБ, 1.44MБ, 2.88MБ.

Разъемы IDE: IDE1

Системная плата имеет Ultra DMA 66/100/133 контроллер с
поддержкой режимов PIO mode 0~4, Bus Master, и Ultra
DMA 66/100/133. Возможно подключение до двух жестких дисков, CD-ROM, 120МБ
флоппи и других устройств.
IDE1 может быть подключен к приводам, работающим в режиме Master и Slave. Вы
можете сконфигурировать второй жесткий диск для работы в режиме Slave при помощи
перемычек.

MSI напоминает...

Если вы подключаете два устройства к одному кабелю, второе должно быть
сконфигурировано в режим “ Slave” переключателем на устройстве. Обратитесь к
разделу, посвященному установке переключателей, в документации, поставляемой
производителем оборудования.

Разъемы Serial ATA контроллера: SATA1/SATA2

Системная плата имеет два высокоскоростных порта Serial ATA , каждый из
которых поддерживает накопитель первого поколения Serial ATA со скоростью
передачи данных 150Мб/с. Оба разъема полностью совместимы со
спецификацией Serial ATA 1.0. К каждому разъему Serial ATA может быть
подключен 1 жесткий диск.

MSI напоминает...

Пожалуйста, избегайте сильных изгибов кабеля serial ATA. Это может привести к
потере информации при передаче данных.

Разъем CD-In: CD_IN1

Разъем предназначен для подключения звукового
кабеля к CD-ROM.

Разъем датчика открывания корпуса: JCASE1

Этот разъем позволяет подключить двухконтактный датчик
открывания корпуса.

LR

GND

CINTRU

43

Разъемы питания вентиляторов: CPUFAN1/SFAN1

JFP1

Power

HDD

Reset

192

JFP2

Power

Speaker

172

AUD_RET_R

AUD_RET_L(10)

AUD_FPOUT_L(9)

VCC

(2)

USB1-

USB1+

(1)

USB0-

USB0+

9210

Sensor

Sensor

Control

Разъемы CPUFAN1 (питания вентилятора
процессора), SFAN1 (питания вентилятора

GND
+12V

северного моста чипсета) поддерживают вентиляторы
с питанием +12В. При подключении необходимо помнить, что красный провод
подключается к шине +12В, а черный - к земле (GND). Если системная плата содержит
микросхему аппаратного мониторинга, необходимо использовать специальные
вентиляторы с датчиком скорости для реализации функции управления вентилятором.

MSI напоминает...

Всегда консультируйтесь у производителя по вопросу установки
наиболее подходящего вентилятора.

GND
+12V

Разъемы органов управления и индикаторов передней панели:
JFP1/ JFP2

На системной плате установлены два разъема,
которые обеспечивают подключение органов
управления и индикаторов передней панели.

JFP1 соответствует спецификации Intel® Front
Panel I/O Connectivity Design Guide.

10

Switch

Power
Switch

LED

LED

LED

8

Аудио разъем передней панели: JAUDIO1

Разъем позволяет подключить звуковые
разъемы передней панели. Он соответствует
спецификации Intel® Front Panel I/O

Connectivity Design Guide..

(2)AUD_GND

(1)AUD_MIC

AUD_VCC

AUD_MIC_BIAS

MSI напоминает...

Если разъемы передней панели не подключены, то контакты 5 и 6, 9 и 10 должны быть
замкнуты. Это обеспечивает наличие сигнала на портах задней панели. В противном
случае разъем Line-Out работать не будет.

Key

HP_ON

AUD_FPOUT_R

1

Разъем USB передней панели: JUSB1/ JUSB2

На системной плате установлено два стандартных
разъема USB 2.0 - JUSB1&JUSB2. Технология USB2.0
позволяет увеличить скорость передачи данных до
480Мб/с, что в 40 раз быстрее чем USB 1.1, и идеальна для
подключения таких высокоскоростных устройств как USB
HDD, цифровых камер, MP3 плееров, принтеров, модемов
и т.д.

44

(9)Key,no pin

(10)N.C.

GND

VCC

GND

MSI напоминает...

Keep Data

Clear Data

Обратите внимание на то, чтобы контакты VCC и GND должны быть соединены
правильно. В противном случае это может привести к повреждению подключаемых
устройств и системной платы.

Стирание данных из CMOS памяти: JBAT1

На плате установлена CMOS память, с питанием от
батарейки, хранящая данные о конфигурации системы.
Данные, хранящиеся в CMOS памяти, требуются компьютеру
для загрузки операционной системы при включении. Если у
вас возникает необходимость сбросить конфигурацию системы (очистить CMOS),
воспользуйтесь перемычкой JBAT1. Для очистки CMOS следуйте инструкции.

MSI Напоминает...

Отключите компьютер от электрической сети. Замкните перемычкой контакты 2-3
для очистки CMOS. Не забудьте вернуть перемычку в стандартное положение
(замыкание контактов 1 и 2). Попытка очистить CMOS у включенного компьютера
может привести к повреждению системной платы.

3
2
1

3 3
2 2
1 1

Разъем AGP (Accelerated Graphics Port)

Разъем AGP позволяет установить AGP видеокарту. AGP – это интерфейс специально
разработан для того, чтобы отвечать современным требованиям в области 3D-графики.
Он предоставляет графическому
контроллеру 66МГц, 32-битный канал
доступа к ОЗУ.

Разъемы PCI (Peripheral Component Interconnect)

Разъемы PCI позволяют устанавливать дополнительные карты расширения. Перед
установкой или извлечением карт расширения убедитесь, что кабель питания отключен
от электрической сети. Прочтите документацию на карту расширения и выполните
необходимые аппаратные или программные
установки для данной платы (перемычки,
переключатели или конфигурация BIOS).

Маршрутизация запросов прерывания PCI

IRQ – сокращение от Interrupt ReQuest (line) – линия запроса прерывания, аппаратная
линия, по которой устройства могут посылать сигнал прерывания микропроцессору.

Order1 Order2 Order3 Order4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
PCI Slot 3 INT C# INT D# INT A# INT B#

45

Настройка параметров BIOS

Включите компьютер. Когда во время самотестирования (POST) появится, приведенная
ниже надпись, нажмите клавишу <DEL>.

Если же вы не успели нажать необходимую клавишу для входа в меню настройки,
перезагрузите систему и попробуйте еще раз. Для перезагрузки воспользуйтесь кнопкой
<RESET> или одновременно нажмите клавиши <Ctrl>, <Alt> и <Delete>.

Основное меню

Standard CMOS Features

Используется для основных настроек, таких как время, дата и т.д.

Advanced BIOS Features

Используется для настройки дополнительных возможностей системы.

Advanced Chipset Features

Используется для изменения значения регистров чипсета и оптимизации
производительности системы.

Integrated Peripherals

Используется для настройки параметров встроенных периферийных устройств.

Power Management Setup

Используется для настройки параметров энергосбережения.

PNP/PCI Configurations

Используется для настройки системы, поддерживающей устройства PnP/PCI.

H/W Monitor

Используется для мониторинга системы.

Cell Menu

Используется для установки тактовой частоты процессора и напряжений питания
процессора, оперативной памяти, AGP видеокарты.

DEL: Setup F11: Boot Menu TAB: Logo

46

Load Optimized Defaults

Используется при загрузке значений BIOS’а для работы с оптимальной
производительностью.

BIOS Setting Password

Используется для установки пароля.

Save & Exit Setup

Используется для выхода из меню установки с сохранением внесенных изменений
(CMOS).

Exit Without Saving

Используется для выхода из меню установки с потерей всех внесенных изменений.

H/W Monitor

Chassis Intrusion

Для очистки предупредительного сообщения установите [Reset]. Установка позже
автоматически вернется в [Enabled].

CPU Smart Fan Temperature

Система Smart Fan может автоматически изменять скорость процессорного вентилятора в
зависимости от текущей температуры .

CPU Fan Tolerance

Если температура процессора возрастёт до заданного значения, то скорость вращения
вентилятора увеличится, обеспечивая более эффективное охлаждение. И наоборот, если
температура процессора уменьшится до заданного значения, то скорость вращения
вентилятора уменьшится, обеспечивая стабилизацию температурного режима и более
тихую работу вентилятора.

PC Health Status

Нажмите клавишу enter и войдите в меню. На экране будет показана температура
процессора, скорости вращения вентиляторов и значения напряжений питания.

47

Cell Menu

Memory Voltage (V)

Этот пункт позволяет настроить напряжение модулей памяти, что позволяет увеличивая
их скорость. Любые изменения этого пункта могут привести к снижению стабильности,
поэтому не рекомендуется изменять напряжение питания памяти на длительное время.

Cool ’n’ Quiet control

Этот пункт специально разработан для процессоров AMD, имеющих функцию измерения
температуры процессора, чтобы уберечь процессор от перегрева.

Auto Disable PCI Clock

Этот пункт используется для автоматического определения неиспользуемых разъемов
памяти (DIMM) и PCI разъемов. При установке значения [Enabled] (разрешено) система
автоматически отключит неиспользуемые разъемы памяти и разъемы PCI, что приведет к
снижению уровня электромагнитных помех (EMI).

Spread Spectrum

Так как тактовый генератор системной платы импульсный, то его работа вызывает
электромагнитные помехи - EMI (Electromagnetic Interference). Функция Spread Spectrum
снижает эти помехи, генерируя сглаженные импульсы. Если у вас нет проблем с
помехами, оставьте значение [Disabled] (запрещено) для лучшей стабильности и
производительности. Однако, если у вас возникают электромагнитные помехи, разрешите
использование этой функции, установив [Enable] (разрешено). Не забудьте запретить
использование функции Spread Spectrum, если вы «разгоняете» системную плату. Это
необходимо, так как даже небольшой дребезг сигналов тактового генератора может
привести к отказу «разогнанного» процессора.

48

简介

AGP1

BATT

IDE 1

2

1FDD 1JWR

2

DIMM1DIMM

2

BIOS

VIA

VT8237R

感谢您购买了 K9MM-V (MS-7312 v1.x)系列 Micro-ATX主板. K9MM-V系列是基于 VIA® K8M800
& VIA® VT8237R Plus芯片组而设计的主板.为高端的 Socket AM2接口的 AMD® Athlon 64 / Athlon
X2 处理器量身定做的高性能主板，提供了高性能，专业化的桌面平台解决方案.

布局

Top : mouse
Bottom: keyboard

Top :
Parallel Port

Bottom:
COM Port
VGA Port

USB ports

Top: LAN Jack
Bottom: USB
ports

T:

Line-In

Line-Out

M:
B:Mic

REALTEK

RTL8201CL

CPUFAN1

SFAN1

PCI1

PCI2

JPW1

VIA

K8M800

JCASE1

+

Winbond

I/O

ALC655

JCOM1

JAUDIO1CD_IN1

PCI3

JUSB1

JUSB2

Plus

JFP2

JBAT1

SATA

JFP1

SATA

49

规格

CPU

• 支持 AMD® Athlon 64/ Athlon X2 (Socket AM2)处理器.
(要了解 CPU 的最新信息，请访问：
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

支持 FSB

• Hyper Transport 支持速率高达 800 MHz (1600 MT/s).

芯片组

• 南桥: VIA® K8M800芯片

• 北桥: VIA® VT8237R Plus

内存支持

• DDRII 400/ 533/ 667/ 800 SDRAM (最高 2 GB ).

• 2条DDRII DIMM插槽(240-pin/无 ECC).

(要了解内存模组支持的最新信息，请访问：
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)

LAN

• 由 Realtek RTL8201CL 支持 10/ 100 LAN

音频

• 整合 Realtek ALC655 芯片

• 6声道音频输出

• 兼容 AC97 v2.3 规格

IDE

• 由 VT8237R Plus 提供 1个 IDE 端口

• 支持 Ultra DMA 66/ 100/ 133 模式/ PIO, Bus Master, 工作模式

• 不支持安裝Windows 98/ ME 作業系統

SATA

• 由 VT8237R Plus 提供 2 个 SATA 端口

• 支持存储和传输速率高达 150 MB/s

• 不支持安裝Windows 98/ ME 作業系統

50

软驱

• 1个软驱端口(支持 1台360K, 720K, 1.2M, 1.44M and 2.88Mbytes 的软驱)

接口

• 后置面板

- 1个PS/2鼠标端口

- 1个PS/2键盘端口

- 1个并行端口，支持 SPP/EPP/ECP 模式

- 1个串行端口

- 1个VGA 端口

- 4个USB 2.0端口

- 1个LAN插孔

- 3个灵活的音频插孔

• 板载周边

- 2个USB 针头

- 1个COM端口针头

插槽

• 1条AGP 8X 插槽

• 3条PCI 插槽, 支持 3.3V/ 5V PCI 总线界面.

尺寸

• Micro-ATX尺寸: 245mm x 205mm

固定孔

• 6个固定孔

51

Correct CPU

Correct CPU

后置面板

Parallel port

后置面板包括以下接口:

Mouse

LAN port

Line-in

Keyboard

COM port VGA port

USB ports

USB ports

Line-out

Mic-in

硬件安装

这一章主要告诉您如何安装 CPU, 内存, 扩展卡, 也会告诉您怎样设置主板上的跳线.并提供外围
设备的指导，如鼠标，键盘等.安装时, 请谨慎拿各零部件并且按照安装说明的步骤进行.

中央处理器: CPU

主板支持 AMD® Athlon 64 / Athlon X2 处理器. 主板使用的 CPU 插槽为 Socket AM2(940-pin)，可
简化 CPU的安装.

(要了解内存模组支持的最新信息，请访问：
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

Socket AM2的 CPU 安装过程

1. 安装前请先关掉电源并拔掉电源线.

2. 将拉杆从底座上拉起，与底座成 90 度角.

3. 寻找 CPU 上的金色箭头.金色箭头方向如图所示，只有方向正确，CPU
才能装入.

4. 如果 CPU 是正确安装的，针脚应该完全嵌入底座，并且不能被看到.
请注意，任何违反正确操作的行为都可能导致主板的永久性损坏.

5. 稳固的将 CPU 插入底座，并且合上拉杆.当合上拉杆时 CPU 可能会

移动，一般合上拉杆时用手指按住 CPU 的上端以确保 CPU 正确而
且完全的嵌入底座里了.

微星提醒您
温度过高

温度过高会严重损坏
免过热烧毁

更换

当更换

CPU

CPU时,

...

.

CPU

请先关闭

和系统; 请务必确认所使用的降温风扇始终能够正常工作，保护

ATX

电源供应或拔掉电源插头以确保

CPU

的安全

Gold arrow

Gold arrow

.

placement

placement

CPU

以

52

CPU 散热装置的安装

当您安装 CPU 时, 请确认 CPU 带有散热片和风扇放置在 CPU 顶部, 如果您没有散热片和风扇，
请联系经销商以购买和安装. 同时,请别忘记在安装散热装置之前在 CPU 上涂抹一些散热硅胶，以

加强散热. 请根据以下步骤来正确安装 CPU 和风扇. 不正确的安装会导致您 CPU 和主板的损坏.

1. 先将散热装置放置于底座上. 再用夹子末端的钩子钩住底

座.

2. 然后，按下夹子上另一端上的钩子，以将散热装置固定于

底座上. 查找出固定杆并将其拉起.

3. 按下固定杆.

4. 将 CPU 风扇电源线连接到主板上的 CPU 风扇接口.

微星提醒您

1.

2. 在BIOS

...

在您开机之前，请确认您的

的硬件监视的PC健康状态信息中检查

CPU

风扇已经正确安装

CPU

.

的温度

.

内存

主板提供了 2 条 240-pin 无缓冲的 DDR II 400/ 533/ 667/ 800 SDRAM DIMM 插槽, 支持的内存最
大容量为 2GB. 要使系统正常运行, 必须至少安装 1 条内存模组.

(想了解内存模组的最新信息，请访问：
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)

必须至少安装 1 条 DIMM 内存模组，内存模组可以任意的顺序安装. 您可以根据需要安装单面或双
面内存模组.

53

安装 DDRII 内存

+12V

+12V

GND

GND

GND

PS-ON#

PWR OK

Notch

Volt

1. 内存模组的中央仅有一个缺口. 内存将被正确的安装到插槽中.

2. 将 DIMM 内存垂直插入 DIMM 插槽中，并确保缺口的正确位置.若正确插入了内存模组，您将

不会看到金手指部分.

3. DIMM 插槽两边的塑料卡口会自动闭合.

电源适配器

主板可支持 ATX电源. 在插入电源连接器前, 请务必确认其他所有的组件已经被完全安装好，只有
这样才能确保不会有危险发生. 建议使用 350W 以上的电源.

ATX 24-Pin 电源接口: JWR2

此接口可连接一个 ATX电源适配器. 在与 ATX 电源适配器相连时，请 务 必
确认，电源适配器的接头安装方向正确，针脚对应顺序也准确无误. 将电
源接头插入，并使其与主板电源接口稳固连接.

若您喜欢，可以使用 20-pin ATX 电源适配器.如果您要使用 20-pin ATX 电
源适配器，请沿 pin 1 和 pin 13 插上电源适配器. pin 11, 12, 23 和 24 具有
防呆设置，以避免安装错误.

ATX 12V 电源接口: JPW1

此 12V 电源接口用于为 CPU 供电.

+3.3V

+12V
+12V

5VSB

GND

+5V

GND

+5V

GND
+3.3V
+3.3V

GND
GND

+5V
+5V
+5V
Res

GND

GND

-12V
+3.3V

软盘驱动器接口: FDD1

主板提供了一个标准的软盘驱动器接口 FDD，支持 360K, 720K,

1.2M, 1.44M 和 2.88M 的软盘驱动器.

IDE 接口: IDE1

主板提供了一个 Ultra DMA 66/100/133 控制器，提供 IDE 设备工
作于 PIO 模式 0~4, Bus Master, 和 Ultra DMA 66/100/133功能.
您共可以连接 4 个 IDE 设备.，如 CD-ROM, 120MB 软驱和其它
一些设备.
您可以将一个主盘和一个从盘与 IDE1 相连接, 您必须通过硬盘的相应跳线把第二个硬盘设置为从

盘模式.

54

微星提醒您

GND

GND

Sensor

2

1

JFP1

Power

HDD

Reset

192

JFP2

Power

Speaker

172

Sensor

…

如果您打算在一条硬盘线上连接两个硬盘，您必须将第二个硬盘设为从盘.请参考硬盘所附说明手
册设定主从盘模式

.

Serial ATA 接口: SATA1/SATA2

主板提供了 2 个高速的 Serial ATA 界面端口. 该端口支持 Serial ATA 150MB /s 的数据传
输速率并且完全兼容 Serial ATA 1.0 规格. 每个 Serial ATA 接口可连接 1 台硬盘设备.

微星提醒您

请勿将串行

CD In 接口: CD_IN1

此接口为 CD-ROM 的音频接口.

机箱入侵开关接口: JCASE1

此接头可与一个 2-pin机箱开关相连.

风扇电源接口: CPUFAN1/SFAN1

CPU_FAN(处理器风扇), SYSFAN1 (系统风扇) 支持+12V 的系
统散热风扇. 当您将接线接到风扇接头时，请 注意红色线为正极，
必须接到+12V，而 黑 色线是接地，必须接到 GND. 如果您的主板
有系统硬件监控芯片，您必须使用一个特别设计的支持速度侦测的风扇方可使用此功能.

微星提醒您

请询问经销商以使用适当的

...

ATA

数据线对折90度，这样会造成在传输过程中的数据丢失

...

CPU风扇.

CINTRU

+12V

.

GND

LR

GND
+12V

前置面板接口: JFP1/ JFP2

主板提供了两组机箱面板和电源开关，指示灯的连接接口.JFP1 是和 Intel 的 I/O 面板连接规格兼
容的.

10

Switch

Power

Switch

LED

LED

LED

8

55

前置音频接口: JAUDIO1

AUD_RET_R

AUD_RET_L(10)

AUD_FPOUT_L(9)

VCC

(2)

USB1-

USB1+

(1)

USB0-

USB0+

Keep Data

Clear Data

9210

您可以在前置面板接口上连接一个音频接口，此
接口是和 Intel®的 I/O 面板连接规格兼容的.

微星提醒您

如果您不想使用前置音频，针脚
音频端口.否则后面的

...

Line-Out

5 & 6, 9 & 10

必须用跳线帽短接，这样输出信号才会转到后面的

音频接口将不起作用

(2)AUD_GND

(1)AUD_MIC

.

AUD_VCC

AUD_MIC_BIAS

1

前置 USB 接口: JUSB1/JUSB2

主板提供了 2 个标准的 USB 2.0 接头. USB2.0 技术是提高数
据传输速率达到 480Mbps,USB 1.1 的 40 倍.它可以连接告诉
的 USB 界面周边，例如 USB HDD, 数码相机, MP3 播放器,

(9)Key,no pin

打印机, 调制解调器等.

微星提醒您

请注意，

...

VCC和 GND

的针脚必须安插正确，否则可能引起主板零件的损坏

清除 CMOS 跳线: JBAT1

主板上建有一个 CMOS RAM，其中保存的系统配置数据需要通过
一枚外置电池来维持.CMOS RAM是在每次启动计算机的时候引导
操作系统的.如果您想清除保存在 CMOS RAM中的系统配置信息，
可使用 JBAT1(清除 CMOS 跳线) 清除数据. 请按照以下方法清除

数据.

微星提醒您

在系统关闭时，您 可 以 通 过 短 接
免在系统开机时清除

...

2-3

针脚来清除

CMOS

，这样可能会对主板造成损害

CMOS数据.

.

然后，返回到

AGP (加速图形端口)插槽

用户可在此 AGP 插槽中插入 AGP 图形卡. AGP
是一种专为 3D 图形显示而设计的一种接口规范.
它为图形控制器对主内存的直接访问提供一个

66MHz, 32-bit 专用通道.

56

Key

HP_ON

AUD_FPOUT_R

GND

(10)N.C.

GND

3
2
1

1-2

VCC

3 3
2 2
1 1

针短接的状态.请避

PCI (周边设备连接)插槽

PCI插槽可安装您所需要的扩展卡.当您在安装或拆卸
扩展卡的时候，请务必确认已将电源插头拔除.同时，

请仔细阅读扩展卡的说明文件，安装和设置此扩展卡必
须的硬件和软件，比如跳线，开关或 BIOS设置.

PCI 中断请求队列

IRQ 是中断请求队列和中断请求的确认的缩写,将设备的中断信号送到微处理器的硬件列表. PCI
的 IRQ 针脚一般都是连接到如下表示的 PCI总线的 INT A# ~ INT D#引脚:

Order1 Order2 Order3 Order4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
PCI Slot 3 INT C# INT D# INT A# INT B#

57

BIOS 设置

计算机加电后，系统将会开始 POST (加电自 检)过程 . 当屏幕上出现以下信息时，按<DEL>键即可
进入设定程序.

如果此信息在您做出反应前就消失了，而您仍需要进入 Setup, 请关机后再 开机活按机箱上的
restart 键，重新启动您的系统.您也可以同时按下<Ctrl>, <Alt>和<Delete> 键来重新启动您的系统.

主菜单

Standard CMOS Features（标准 CMOS 特性）

使用此菜单可对基本的系统配置进行设定.如时间，日期等.

Advanced BIOS Features（高级 BIOS 特性）

使用此菜单可对系统的高级特性进行设定.

Advanced Chipset Features（高级芯片组特性）

使用此菜单可以修改芯片组寄存器的值.优化系统的性能表现.

Integrated Peripherals（整合周边）

使用此菜单可对周边设备进行特别的设定.

Power Management Setup（电源管理设置）

使用此菜单可以对学习同电源管理进行特别的设定.

PNP/PCI Configurations（PNP/PCI配置）

此项仅在您的系统支持 PnP/PCI时才有效.

H/W Monitor（硬件监视）

此项显示了您的 PC 的硬件与健康状态.

Cell Menu （核心菜单）

使用此菜单可对频率/电压进行设置.

Load Optimized Defaults（载入优化设置缺省值）

使用此菜单可以载入系统优化性能设置的 BIOS 值，但此缺省值可能会影响系统的稳定性.

BIOS Setting Password（BIOS 密码设置）

使用此项可设置 BIOS 的密码.

DEL: Setup F11: Boot Menu TAB: Logo

58

Save & Exit Setup（保存后退出）

保存对 CMOS 的修改，然后退出 Setup 程序.

Exit Without Saving（不保存退出）

放弃对 CMOS 的修改，然后退出 Setup 程序.

硬件监视

Chassis Intrusion（机箱入侵）

此项是用来启 用 或 禁 用 机箱入侵监视功能并提示机箱曾经被打开的警告信息.将此项设置为
[Reset]可清除警告信息.之后，此项会自动回复到[Enabled]状态.

CPU Smart Fan Temperature（CPU 智能风扇温度）

系统提供了智能风扇功能，它可根据当前的 CPU 温度自动的调节风扇转速，使得温度保持在一个
精确的范围内.

CPU Fan Tolerance（CPU 风扇容值）

您可以在“CPU Smart Fan Temperature”项中设定一个风扇容值的范围.如果风扇的当前温度达到
最大值 (您在“CPU Smart Fan Temperature”中设定的温度值加上您在此项中设定的容值)时,风扇

将会加速运转来降低温度.相反如果当前温度降低到最小值(设定的温度减去容值)时,风扇会降低运
转以保持 CPU 温度的稳定.

PC Health Status（PC 健康状态）

按 Enter 来进入子菜单. 它显示您 CPU，风扇和电压的状态.

59

核心菜单

Memory Voltage (内存电压，V)

调整内存电压可以提高内存的运行速率. 但此项的任何改动都会影响系统的稳定性.因此，建议您
不要改变默认设置作为长期使用.

Cool ’n’ Quiet control（Cool ’n’ Quiet 控制）

此特性是专门为 AMD Athlon处理器而设计的, 它提供了 CPU 温度侦测功能，避免温度过热导致
系统超负荷运作.

Auto Disable PCI Clock（自动关闭 PCI 时钟）

此项用于自动侦测 PCI 插槽.当设置为[Enabled]时,系统将移除(关闭)闲 置的 PCI插槽时钟，以最小
化电池干扰 (EMI).

Spread Spectrum（频展）

当主板上的时钟震荡发生器工作时，脉冲极值(尖蜂)会产生 EMI(电磁干扰). 频率范围设定功能可
以降低脉冲发生器所产生的电磁干扰，所以脉冲波的尖峰会衰减为较为平滑的曲线.如果您没有遇
到电磁干扰问题，将此项设定为[Disable]，这样可以优化系统的性能表现和稳定性.但是如果您被
电磁干扰问题所困扰，请开启此项，这样可以减少电磁干扰.注意，如果您超频使用，必须将此项

禁用.因为即使是微笑的的峰值漂移(抖动)也会引入时钟速度的短暂突发，这样会导致您超频的处理
器锁死.

60

簡介

AGP1

BATT

IDE 1

2

1FDD 1JWR

2

DIMM1DIMM

2

BIOS

VIA

VT8237R

感謝您購買 K9MM-V 系列 (MS-7312 v1.x) Micro-ATX 主機板。K9MM-V 系列主機板，係採用
VIA® K8M800 & VIA® VT8237R Plus 晶片組，並針對新一代 AM2 架構的 AMD® Athlon 64 /
Athlon X2 處理器來設計。K9MM-V 系列，提供您高效能及專業的桌上型電腦平台解決方案。

主機板配置圖

Top : mouse
Bottom: keyboard

Top :
Parallel Port

Bottom:
COM Port
VGA Port

USB ports

Top: LAN Jack
Bottom: USB
ports

T:

Line-In

Line-Out

M:
B:Mic

REALTEK

RTL8201CL

CPUFAN1

SFAN1

JPW1

VIA

K8M800

JCASE1

Winbond

I/O

PCI1

+

PCI2

ALC655

JCOM1

JAUDIO1CD_IN1

PCI3

JUSB1

JUSB2

Plus

JFP2

JBAT1

SATA

JFP1

SATA

61

規格

中央處理器

• 支援 Socket AM2 架構的 AMD® Athlon 64/ Athlon X2 處理器
(欲知更多相關 CPU 訊息，請參閱微星科技網站
http://cweb.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

支援 FSB

• 支援 Intel Hyper Transport 傳輸速率達 800MHz (1600 MT/s)

晶片組

• 北橋: VIA® K8M800晶片

• 南橋: VIA® VT8237R Plus 晶片

記憶體

• DDR II 400/533/667/800 SDRAM (最高支援達 2 GB)

• 二個 DDRII DIMM 插槽

(欲知更多相關記憶體模組訊息，請參閱微星科技網站
http://cweb.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)

LAN

• 由Realtek RTL8201CL 支援 10 / 100 LAN

音效

• 由 Realtek ALC655 晶片整合

• 六聲道音效輸出

• 符合 AC97 v2.3 規格

IDE

• VT8237R Plus 支援一組 IDE 連接埠

• 支援 Ultra DMA 66/ 100/ 133 模式/ PIO、主匯流排操作模式

• 不支援安裝Windows 98/ ME 作業系統

SATA

• VT8237R Plus 支援二個 SATA 連接埠

• 支援儲存及傳輸速率達 150MB/s

• 不支援安裝 Windows 98/ ME 作業系統

軟碟機

• 一個軟碟機埠(支援一部 360K/720K/1.2M/1.44M/2.88MB 規格的軟碟機)

62

連接器

• 背板:

- 一個 PS/2 滑鼠埠

- 一個 PS/2 鍵盤埠

- 一個平行埠，支援 SPP/EPP/ECP 模式。

- 一個序列埠

- 一個 VGA 埠

- 四個 USB 2.0 連接埠

- 一個區域網路接頭

- 三個音效接頭

• 內建接頭

- 二個 USB 2.0 接頭

- 一個 COM 埠接頭

插糟

• 一個 AGP 8X 插槽

• 三個 PCI 插槽，支援 3.3V/ 5V PCI 匯流排介面

尺寸
l Micro ATX 規格: 245 x 205 公厘

裝機

l 六個裝機孔

63

Correct CPU

背板

Parallel port

麥克風輸出

主機板的背板提供下列各項連接器：

Mouse

滑鼠

Keyboard

鍵盤

平行埠

COM port VGA port

COM 埠

VGA 埠

USB 埠

USB ports

LAN port

區域網路

USB ports

USB 埠

Line-in

音效輸入

Line-out

音效輸出

Mic-in

硬體設定

本章會教您安裝中央處理器、記憶體模組、擴充卡及設定主機板上的跨接器。還另外告知連接滑鼠
鍵盤等週邊裝置的方法。 進行安裝時請小心處理零組件，並遵守安裝步驟。

中央處理器

本主機板使用 Socket AM2 架構，支援 AMD® Athlon / Athlon x2 處理器。
欲知更多相關 CPU 訊息，請參閱微星科技網站:

http://cweb.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php.

安裝 AM2 架構的中央處理器

1. 請先把電源關閉，電源線拔掉 後，再行安裝中央處理器。

2. 將側邊的拉桿從插槽拉起，再將拉桿上拉至 90 度角。

3. 找出 CPU 上的標記／切角(如圖)。 CPU 的安裝，僅能以一正確

方向插入。

4. 若中央處理器安裝無誤，插梢應能完全地進入 Socket 內，且看不

到插梢。請注意，不正確地安裝中央處理器，可能會造成主機板永
久毀損。

5. 壓下拉捍完成安裝。在壓下拉捍時，中央處理器可能會移動，請緊按住中央處理器上方，確定

中央處理器 Socket 的拉捍，完全地插入 Socket 內。

MSI

提醒您

…

溫度過高

溫度過高會嚴重損壞 CPU 及系統，請確保散熱風扇可正常運作，以避免發生 CPU 過熱的情形。

更換 CPU

更換 CPU 時，應先關掉 ATX 電源開關，或拔掉電源線，以免損壞 CPU。

Gold arrow

placement

64

安裝散熱風扇

在您安裝 CPU 時，請確認附有散熱風扇，以防止 CPU 過熱。若無散熱風扇，請向經銷商洽購。
並在開機前，將風扇正確地安裝於主機板上。請於 CPU 與散熱風扇間均勻塗抹散熱膏，以加強
散熱。

請依下列步驟正確安裝 CPU 與散熱風扇。若以錯誤方式安裝，可能會對其造成損害。

1. 將風扇放置在風扇底座上。先將扣具的一端扣上。

2. 再將扣具的另一端扣上，使風扇底座，緊密地固定在主機

板上。找到固定桿，並將其拉起。

3. 將固定桿壓下。

4. 將 CPU 風扇線接到主機板上的 CPU 風扇連接器。

MSI

提醒您

…

1. 開機前，先確認 CPU 風扇，是否已經安裝牢固。

2. 請於 H/W Monitor 一節的 PC 狀態來監控 CPU 溫度。

65

記憶體

Notch

Volt

PS-ON#

+12V

+12V

本主機板提供二條無緩衝器的 240-pin DDRII 400/ 533/ 667/ 800 SDRAM DIMM 模組，最高可支
援達 2GB 的記憶體容量。為確保系統正常運作，至少要安裝一組 DIMM 模組在主機板上。

(欲知更多相關記憶體模組訊息，請參閱微星科技網站:
http://cweb.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)

您可依需求先裝單面或雙面記憶體均可。
安裝 DDR II 模組

1. 記憶體模組上只有一個凹槽。模組只能以一個方向安裝。

2. 將記憶體模組垂直插入 DIMM 插槽。請確定凹槽的方向正確，直到記憶體模組上的金手

指，牢固地插入主機板的插槽上。

3. 記憶體插槽兩側的塑膠卡榫會自動卡上。

電源供應器

本主機板的電源系統支援 ATX電源。請務必確認所有的零組件均安裝妥善後，再插入電源連接器，
以免造成損壞。建議使用 350 瓦或以上的電源供應器。

ATX 24-Pin 電源連接器: JWR2

本連接器用來接 ATX 24-pin 電源供應器。連接 ATX 24-pin 電源時，請

確認電源連接器插入的方向正確，且腳位是對準的，再將電源連接器緊密
地壓入連接器內。

您亦可使用 ATX 20-pin 電源，安裝 ATX 20-pin 電源時，請確認電源插
頭插入腳位對準 pin 1 及 pin 13 (如右圖所示)，本連接器 pin 11、12、

23 及 pin 24 均有防呆設計。

+3.3V

+12V
+12V

5VSB

PWR OK

GND

+5V

GND

+5V

GND
+3.3V
+3.3V +3.3V

GND
+5V
+5V
+5V
RES
GND
GND
GND

GND

-12V

ATX 12V 電源連接器: JPW1

12V 的電源連接器是供中央處理器使用。

GND
GND

軟碟機連接器: FDD1

主機板提供一軟碟機連接器，支援

360K/720K/1.2M/1.44M/2.88MB 規格的軟碟機。

66

IDE 連接器: IDE1

GND

GND

Sensor

2

1

Sensor

本主機板有一個 Ultra DMA 66/ 100/ 133 控制器，支援 PIO 0~4 模式、主控匯流排及 Ultra DMA
66/ 100/ 133 功能，還可連接多達四組硬碟、CD-ROM、120MB軟碟機及其它裝置。

IDE1 可連接主要及隸屬硬碟各一。請依跨接器（Jumper），
將第二組硬碟指定到隸屬模式。

MSI

提醒您

…

要在同一條排線上安裝兩組硬碟，您須設定硬碟的跨接器，將第二組硬碟，指定到隸屬模式。
關於硬碟的設定方式，請參考硬碟廠商提供之說明。

Serial ATA 連接器：SATA1/SATA2:

SATA1/SATA2 提供高速的 SATA 介面連接埠，各支援高達 150 MB/s 的傳輸速率。每
個 Serial ATA 介面可連接一組硬碟機，且均完全相容於 Serial ATA 規範。

MSI

提醒您

….

請勿摺疊 Serial ATA 排線超過 90 度，以免傳輸資料時，產生錯誤。

CD-In 連接器: CD_IN1

本連接器接到光碟機的音訊連接器。

LR

機殼開啟警告開關連接器: JCASE1

本連接器接到一個 2-pin 的機殼開關。

GND

CINTRU

散熱風扇電源連接器: CPUFAN1/SFAN1

CPUFAN1 (處理器散熱風扇)及 SFAN1(系統風扇)，是以 +12V
的電壓供電給系統風扇。在將電線接到連接器時，請切記紅線是

正極，一定要連接到 +12V; 而黑線是接地線，須連接到 GND。若是主機板上，內建有系統硬體
監控器晶片組，您須使用具速度感應器設計之風扇，方能使用 CPU 風扇控制功能。

MSI 提醒您…

請洽經銷商選擇合適的 CPU 風扇。

+12V

GND
+12V

67

Keep Data

Clear Data

面板連接器: JFP1/JFP2

JFP1

Power

HDD

Reset

192

JFP2

Power

Speaker

172

AUD_RET_R

AUD_RET_L(10)

AUD_FPOUT_L(9)

9210

VCC

(2)

USB1-

USB1+

(1)

USB0-

USB0+

主機板提供兩個面板連接器，連接到面板開關及 LED 指示燈。
JFP1 的規格符合 Intel® 前面板輸入／輸出設計指南。

10

Switch

Power
Switch

LED

LED

LED

8

面板音效連接器: JAUDIO1

本面板音效連接器，可連接到面板音效，

其規格符合 Intel® 面板輸入／輸出設計指南。

(2)AUD_GND

(1)AUD_MIC

AUD_MIC_BIAS

AUD_VCC

Key

HP_ON

AUD_FPOUT_R

MSI 提醒您…

若不想連接到面板音效連接器，則須用跨接器將連接器上的第 5 & 6, 9 & 10 針腳短路，以將音訊
輸出導引至背板音效埠。 否則，背板的音效連接埠會無效。

1

面板 USB 連接器: JUSB1/ JUSB2

主機板提供二個面板 USB2.0 連接器 JUSB1 & JUSB2。

USB2.0 技術可大幅提昇資料傳輸速率，最高可達 480Mbps，
為 USB1.1 的 40 倍，適用於高速 USB 介面，例如：USB 硬

(9)Key,no pin

(10)N.C.

碟、數位相機、MP3 播放器、印表機、數據機等相關週邊裝置。

MSI 提醒您…
請注意，VC C 和 GND 針角須正確連接，否則會導致主機板嚴重損壞。

GND

VCC

GND

清除 CMOS 跨接器: JBAT1

主機板上有一個 CMOS RAM，是利用外接電池，來保存系統的設定。

CMOS RAM 可讓系統在每次開機時，自動啟動作業系統。若您要清
除系統設定，請使用 JBAT1 (清除 CMOS 跨接器)。請遵照右方指示，
來回復到原廠的設定值：

MSI 提醒您…

當系統關閉時，請將 2-3 腳位短路，以清除 CMOS 資料，然後回到 1-2 腳位短路的狀態。請
避免在系統開機的狀態下，進行 CMOS 資料清除，否則可能會導致主機板受損。

3
2
1

3 3
2 2
1 1

保留資料 清除資料

68

AGP (繪圖加速埠) 插槽

本插槽可插入 AGP 顯卡。AGP 是針對 3D 繪圖處理能力的需求，所設計的介面。
該介面採用 66MHz, 32 位元通道，讓繪圖控制器可直接進入主系統記憶體存取資料。

PCI 插槽

本插槽可安裝各類擴充卡，以滿足您的使用需求。在要安裝或移除擴充卡時，請先 確認電源已拔除。
另外，請詳讀擴充卡的使用說明，確認在使用擴充卡時，所需變更的硬軟體設定，例如跨接器、開
關或 BIOS 設定等。

PCI 的中斷要求

IRQ 是中斷要求 (Interrupt request) 的英文縮寫，是個可讓裝置傳送中斷訊號至微處理器的硬體
線路。PCI 的 IRQ 腳位，通常都連接到 PCI 匯流排的 INT A#~INT D# 腳位，如下表所示：

Order1 Order2 Order3 Order4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
PCI Slot 3 INT C# INT D# INT A# INT B#

69

BIOS 設定

開機後，系統就會開始 POST (開機自我測試)程序。當下列訊息出現在螢幕上時，請按 <DEL>
鍵，進入設定程式。

若此訊息在您反應之前就已消失，而您還想要進入設定時，請將系統關閉，再重新啟動，或是按
RESET 鍵。您亦可同時按下 <Ctrl>、<Alt> 及 <Delete> 鍵重新開機。

主選單

Standard CMOS Features（標準 CMOS 功能）
使用此選單設定基本的系統組態，例如時間、日期等。

Advanced BIOS Features（進階 BIOS 功能）
使用此選單設定 Award 特殊的進階功能。

Advanced Chipset Features（進階晶片組功能）
使用此選單變更晶片組暫存器中的數值，並將系統效能最佳化。

Integrated Peripherals（整合型週邊）
使用此選單設定整合型週邊裝置。

Power Management Setup（電源管理設定）
使用此選單設定電源管理。

PNP/PCI Configurations（PNP／PCI 設定）
若系統支援 PnP／PCI，會出現本選項。

H/W Monitor

此選單可顯示處理器及風扇狀態。

Cell_Menu

本選單設定頻率/電壓控制。

Load Optimized Defaults（載入最佳預設值）

使用此功能清單載入 BIOS 的最佳化預設值，以獲得最穩定的系統效能。
BIOS Setting Password（設定 BIOS 密碼）

使用此選單設定 BIOS 密碼。

DEL: Setup F11: Boot Menu TAB: Logo

70

Save & Exit Setup（儲存並離開設定）
將變更儲存到 CMOS，並離開設定程式。

Exit Without Saving（離開但不儲存）
放棄所有變更並離開設定程式。

H/W Monitor

Chassis Intrusion （機殼開啟警告開關）

本項設定開啟或關閉在機殼被打開時，紀錄機殼入侵狀態並發出警告訊息的功能。如要清除警告訊
息，請選定重設(Reset)，本欄位的設定值，稍後會自動恢復成開啟(Enabled)。

CPU Smart Fan Temperature（CPU 智慧型風扇溫度值）
本主機板提供智慧型風扇系統，可依目前溫度自動控制風扇轉速，將溫度控制於特定範圍。

CPU Fan Tolerance（CPU 智慧型風扇限值）
您可於 CPU 風扇溫度值選項指定限值。若目前風扇溫度超過上限(於上項 CPU 風扇溫度值所設
數值加上本項設定的限值)，則風扇會加速以降溫。反之亦然，在低於下限(上項所設數值減掉本項
設定限值)，則風扇會減速，加溫以維持溫度穩定。

PC Health Status（ PC 狀態）

按下<Enter>鍵進入子選單，會顯示 CPU 現狀、風扇及電壓。

71

Cell Menu

Memory Voltage (V)（記憶體電壓)

調整記憶體電壓，可加快記憶體的速度。但更動本項，可能會造成系統不穩定，因此強烈建議您，
勿長期調整記憶體的電壓。

Cool’n’Quiet control

本項特別針對 AMD Athlon 處理器設計，提供 CPU 溫度的偵測功能，以避免 CPU 過熱，而導
致運作不順。

Auto Disable PCI Clock（自動偵測 PCI 時脈）
本項可自動偵測 PCI 插槽時脈。設為開啟，系統會自動從未利用的 PCI 插槽移除(關閉)時脈，以

減少電磁波干擾 (EMI)。

Spread Spectrum（頻譜擴散）
當主機板的時脈產生器開展到最大時，脈衝的極大值突波，會引起電磁波干擾。頻譜擴散功能，是

藉由調節脈衝，以減少 EMI 的問題。若您無電磁波干擾 (EMI) 的問題，請設為關閉，以達較佳
的系統穩定性及效能。但若要符合 EMI 規範，請選 擇要減少電磁波的範圍。切記，在執行超頻時，
務必將本功能關閉，因為即使是些微的劇波，均足以引起時脈速度的增快，連帶造成該超頻的處理
器鎖定。

Adjust CPU FSB Frequency（調整 CPU FSB 頻率)

本項設定 CPU 前端匯流排頻率(以 MHz 計)，藉調整 FSB 時脈到更高頻率，來超頻處理器。

72

マザーボードのレイアウト

AGP1

BATT

IDE 1

2

1FDD 1JWR

2

DIMM1DIMM

2

BIOS

VIA

VT8237R

K9MM-V (MS-7312 v1.x) ATX マザーボードを買い上げいただき、誠にありがとうございます。
K9MM-V シリーズは VIA® K8M800 & VIA® VT8237R Plus チップセットに基づいています。AMD®
Athlon 64 / Athlon X2 プロセッサに対応した K9MM-V シリーズは、ハイ•パフォーマンス及びプロフェ

ッショナル•デスクトップ•ソリューションを提出します。

レイアウト

※図は開発中のボードであり、改良のため予告なく変更される場合があります。

Top : mouse
Bottom: keyboard

Top :
Parallel Port

Bottom:
COM Port
VGA Port

USB ports

Top: LAN Jack
Bottom: USB
ports

T:

Line-In

Line-Out

M:
B:Mic

REALTEK

RTL8201CL

CPUFAN1

SFAN1

PCI1

PCI2

JPW1

VIA

K8M800

JCASE1

+

Winbond

I/O

ALC655

JCOM1

JAUDIO1CD_IN1

PCI3

JUSB1

JUSB2

Plus

JFP2

JBAT1

SATA

JFP1

SATA

73

マザーボードの仕様

CPU

• AMD® Athlon 64/ Athlon X2 (Socket AM2) プロセッサをサポート
(最新の CPU対応表は下記のホームページからご参考ください。
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

サポートの FSB

• 800 MHz (1600 MT/s)までのハイパートランスポートをサポート。

チップセット

• ノースブリッジ: VIA® K8M800 チップセット

• サウスブリッジ: VIA® VT8237R Plus チップセット

メインメモリ

• DDRII 400/ 533/ 667/ 800 SDRAM (2 GB Max).

• 2 DDRII DIMM スロット (240-pin/ non-ECC).

(最新のメモリモジュール対応表は下記のホームページからご参考ください。
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)

LAN

• Realtek RTL8201CL、10/ 100 LAN をサポート

オーディオ

• Realtek ALC655 に統合したチップ

• 6チャンネルオーディオ

• AC97 v2.3スペック準拠

IDE

• VT8237R Plus チップセットの 1 IDE ポート

• Ultra DMA 66/ 100/ 133 モード/ PIO, バスマスタ, オペレーションモードをサポート

• Win 98/ Win ME 対応しません

SATA

• VT8237R Plus の 2 SATA ポート

• 150 MB/s までのメモリとデータ転送をサポート

• Win 98/ Win ME 対応しません

74

フロッピ

• 1フロッピーポートで 360K, 720K, 1.2M, 1.44M 、2.88M バイトの FDD１台接続可能

コネクタ

• バックパネル

- 1 PS/2 マウスポート

- 1 PS/2 キーボードポート

- 1 パラレルポート、SPP/EPP/ECP モードをサポート

- 1シリアルポート

- 1 VGAポート

- 4 USB 2.0 ポート

- 1 LAN ジャック

- 3 オーディオジャック

• オンボード周辺装置

- 2 USB ピンヘッダ

- 1 COM ポートピンヘッダ

スロット

• 1 AGP 8X スロット

• 3 PCIスロット、3.3V/ 5V PCIバスインターフェイスをサポート.

寸法

• Micro-ATX フォーム• ファクタのサイズ: 245mm x 205mm

取付

l 取付穴×６

75

Correct CPU

バックパネル

Parallel port

バックパネルには以下のコネクタが用意されています。

Mouse

LAN port

Line-in

USB ports

Keyboard

COM port VGA port

USB ports

Line-out

Mic-in

Hardware Setup

この章ではハードウェアのインストール手順について説明します。インストール中は、各種コンポーネン
トの取り扱い及びインストール手順には最新の注意を払ってください。いくつかのコンポーネントは誤っ
た方向にインストールすると破損または不安定になる場合があります。コンピューターコンポーネントを
扱う際は、必ず帯電防止ハンドをつけてください。静電気によってコンポーネントが破損する場合があり
ます。

Central Processing Unit: CPU

本製品は AMD® Athlon 64 / Athlon X2 プロセットで動作します。本製品は AM2 というソケットを使用し
ているため、CPU のインストールは大変簡単です。

(最新の CPU 対応表は下記のホームページからご参考ください。
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)

Socket AM2 CPU の取付手順

1. 取付の作業を始める前にコンセントから電源ケーブルを抜いてください。

2. 固定レバーを横にずらし、90 度まで引き上げます。レバーの引き上げ

が甘いと CPU の取り付けが不十分になり動作不良やショートの原因に
なるのでご注意ください。

Gold arrow

3. CPU 上の金色の三角印（取り付け目印）と、ソケット上の三角印を合わ
せて CPU を装着します。

4. CPU が正しく装着された状態では、ピンがソケットにぴったりと差し込まれています。横から見て、ピ

ンが浮いているような状態であれば、向きを確認して取付をやり直してください。間違った CPU の装
着は CPU やマザーボードに重大な損傷を与えてしまいますので、くれぐれもご注意ください。

5. CPU を指でソケットにぐっと押し付けながら、固定レバーを倒して CPU を固定します。レバーで固定
する際は CPU が押し戻される傾向があるので、レバーが固定されるまで CPU を抑える指を離さな
いでください。

MSI Reminds You...

過熱

CPU

が過熱を起こすと

ファンが正常の動作することを必ず確認してください。

CPU

の交換

CPU

を取り替える場合、

CPU

が破損する場合があります。

CPU

の損傷を防ぐためにコンセントから

CPU

の過剰な発熱を防止するために、冷却

ATX

電源ケーブルを抜いてください。

placement

76

CPU クーラーの取付手順

CPU を取り付ける場合には、オーバーヒートを防ぐ ためにヒートシンクとクーラーを CPU に密着するよ
うに確実に取り付けてください。 もし CPU クーラーが無い場合には販売店様にてご購入後ヒートシン
クとクーラーを取り付けてください。 また、ヒートシンクを CPU に装着する場合には必要に応じてシリコ
ングリスを塗布してください。下記の手順に従って正しく CPU と CPU クーラーを装着してください。 装

着方法を誤ると最 悪の場合 CPUやマザーボードなどの破損を招きます。

1. ヒートシンクをリテンションの上に設置し、片側の金具を押し

下げて、ソケットのフックに取り付けます。

2. そして、反対側にあるクリップも下に押し下げて、ヒートシン

クを固定します。固定レバーの位置を確認し、時計回りの方
向で回します。

3. 安全フックを固定ボルトに引っかかるまで 回します。

4. CPU ファンの電源ケーブルをコネクタに接続します。

MSI Reminds You...

1.

システムを起動する前に

2. BIOSにはH/W MonitorのPC Health Status

い。

CPU

クーラーがしっかり装着されることを確認してください。

中の

77

CPU

の温度に関する情報をチェックしてくださ

メモリ

+12V

+12V

GND

GND

GND

PS-ON#

PWR OK

Notch

Volt

本製品は最大 2GB のメモリ容量の 240 ピンソケットが 2 個あります。DDR ＤＩＭＭスロット上、DDRII
400/ 533/ 667/ 800 モジュールをインストールすることができます。適切に作動するために、少なくとも

一つの DIMM モジュールをインストールする必要があります。
(最新のメモリモジュール対応表は下記のホームページからご参考ください。

http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php)

少なくとも一つのDIMMモジュールをインストールします。自分のニーズによりシングルあるいはダブル
モジュールをインストールしてください。

DDRII モジュールのインストール

1. メモリモジュールは中央に一つだけの切れ欠きが設けられており、このため、間違った向きでは差

し込めないようになっています。

2. DIMMメモリモジュールを DIMM スロットに垂直に差込み、押し込みます。

3. DIMMスロットの両側にあるクラスチッククリップが自動的に固定されます。

電源

メインボードでは、ATX電源がサポートされています。電源コネクタをインスト
ール前に、ボードに損傷が与たえられないようにするため、すべてのコンポー

ネントが適切にインストールされていることを確認してください。電源容量は最

低でも 350W 以上の良質な電源を使用してください。

ATX 24 ピン電源コネクタ: JWR2

ATX電源 24 ピンコネクタを接続します。接続の際にはコネクタの向きに注意し
て奥までしっかり差し込んでください。通常はコネクタのフックの向きを合わせ
れば正しく接続されます。※20 ピンの ATX 電源も使用可能です。その場合に
は、11/12/23/24 番ピンは使用しません。

ATX 12V Power Connector: JPW1

この 12V 電源コネクタは、CPU への電源供給で使用されます。

+3.3V

+12V
+12V

5VSB

GND

+5V

GND

+5V

GND
+3.3V
+3.3V

GND
GND

+5V
+5V
+5V
Res

GND

GND

-12V
+3.3V

フロッピーディスクコネクタ: FDD1

本製品は 360K, 720K, 1.2M, 1.44M 及び 2.88M のフロッピディスクド
ライブに対応しています。このコネクタは付属のフロッピドライブリボン
ケーブをサポートしています。

78

IDE コネクタ: IDE1

GND

GND

Sensor

2

1

Sensor

本製品は、PIO 0~4 モ ード、バスマスタ、Ultra DMA 66/100/133 機 能 を 持 つ 、 Ultra DMA
66/100/133 コントローラを搭載しています。最大の二つのハードディスク、CD-ROM, 120MB フロッピ

ー、その他のデバイスを接続することができます。

IDE1 はマスターとスレイブに接続することができますが、２台目の
HDD を追加する場合は HDD の設定をジャンパでスレイブに切り替
える必要があります。

MSI Reminds You...

ハードディスクを２台使用する場合は、ジャンパを使用して２台目のハードディスクをスレーブに設定す
る必要があります。ジャンパの設定手順などにつきましてはハードディスク製造業者から用意されまし
たマニュアルを参照ください。

シリアル ATA コネクタ: SATA1/SATA2

SATA1/SATA2 は 2 つの高速 Serial ATA インターフェイスポートです。これらのポートは第一
世代 Serial ATA インターフェイス、転送速度は 150MB/s となります。コネクタは Serial ATA

1.0 の規格に完全な互換性を持っています。一つのコネクタにつき、一つのハードディスクを
接続することができます。

MSI Reminds You...

シリアル
れがあります。

CD In コネクタ: CD_IN1

このコネクタは CD-ROM オーディオコネクタと接続します。

ケース開放センサー: JCASE1

このコネクタは２ピンのケーススイッチに接続します。

ファン電源コネクタ: CPUFAN1/SFAN1

CPUFAN1 と SFAN1 コネクタは+12V の冷却ファンをサポートしま
す。接続するときに注意しなければならないのは、赤い線はプラス
なので+12V に、黒い線はアースなので GND に接続することです。
また、本製品のシステムハードウェアモニタ機能を使用する場合はファンの回 転数センサー機能がつ
いたファンを使用する必要があります。

MSI Reminds You...

適切な冷却ファンについては、ベンダーにお問い合わせください。

ATA

ケーブルは絶対90度以上に折らないようお願いいたします。データロスの原因になる恐

LR

GND

CINTRU

+12V

GND
+12V

79

フロント•パネル•コネクタ: JFP1/ JFP2

JFP1

Power

HDD

Reset

192

JFP2

Power

Speaker

172

AUD_RET_R

AUD_RET_L(10)

AUD_FPOUT_L(9)

VCC

(2)

USB1-

USB1+

(1)

USB0-

USB0+

9210

Keep Data

Clear Data

本製品には、フロント•パネル•スイッチや LED を対象とした電子的接続用に、二つのフロント•パネル•
コネクタが用意されています。 JFP1 is は Intel® Front Panel I/O Connectivity Design Guideに準拠

しています。

10

Switch

Power

Switch

LED

LED

LED

8

フロント•パネル•オーディオ•コネクタ: JAUDIO1

JAUD1 フロント•パネル•オーディオ•コネクタを使
用すると、フロント•パネル•オーディオを接続するこ

とができます。このコネクタは、Intel® Front Panel
I/O Connectivity Design Guide に準拠していま
す。

(2)AUD_GND

(1)AUD_MIC

AUD_VCC

AUD_MIC_BIAS

MSI Reminds You...

フロント•パネル•オーディオ•ヘッダに接続しない場合、信号の出力がオーディオ•ポートへ送信される
ようにするため、ピン５，６，９，10はジャンパでキャップする必要があります。.

Key

HP_ON

AUD_FPOUT_R

1

フロント USB コネクタ: JUSB1/JUSB2

本製品には２つの USB 2.0 ピン•ヘッダーJUSB1&JUSB2 が搭
載されています。USB2.0 テク ノロジーでは、最大スループット
480Mbps までデータ伝送率を高速化するため、USB 1.1の 40
倍高速になります。USB ハードディスク、ディジタルカメラ、MP3

プレーヤ、プリンタ、モデム、そのほかの高速 USB インタフェー
ス周辺機器へ接続することができます。

MSI Reminds You...

VCC

ピンと

GND

ピンは必ず接続してください。接続しない場合、機器に重大な損傷を及ぼす恐れがあ

ります。

(9)Key,no pin

(10)N.C.

GND

VCC

GND

クリア CMOS ジャンパ: JBAT1

本製品は電池によって、マザーボードの設定を CMOS RAM で保存
しています。JBAT1の 1-2ピンがショートしている時、CMOSデータを
キープしています。マザーボードの CMOS の内容をクリアするために
は電源が入っていない時に 2-3 ピンをショートさせます。

MSI Reminds You...

CMOS

をクリアするには、システムがオフの間にピン

ョートに戻します。システム起動時の

CMOS

2-3

をショート（短絡）します。次いでピン

のクリアは絶対止めて下さい。マザーボードの破損や火

災などに及ぶ危険があります。必ず電源コードを抜いで下さい。

3
2
1

3 3
2 2
1 1

1-2

をシ

80

AGP (Accelerated Graphics Port) Slot

AGP スロットは AGP グラフィックカードだけを挿すことができます。AGP とは 3D グラフィックの処理能
力の需要のために開発されたインターフェイス規格です。グラフィックコントローラが 66MHz, 32 ビットチ

ャンネルを利用してメインメモリに直接アクセスする
ことができます。

PCI (Peripheral Component Interconnect) スロット

PCI スロットは最も汎用性の高い拡張スロットで、対応する様々な拡張カードが発売されています。拡
張カードの取り外しに際しては、必ず最初に電源コードをコンセントから抜いてください。拡張カードに
添付されているマニュアルを読んで、ジャンパ、スイッチ、

BIOS など必要なハードウェア設定、ソフトウェア設定を
行ってください。

PCI Interrupt Request Routing

IRQ（interrupt request lineの省略形、I－R－Q と発音する）は、デバイスが割り込み信号をマイクロプ
ロセッサに送信するためのハードウェア回線です。PCIの IRQ ピンは通常 PCI バス INT A# から INT

D#ピンに下表のように接続されています。

Order1 Order2 Order3 Order4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
PCI Slot 3 INT C# INT D# INT A# INT B#

81

BIOS Setup

コンピューターを起動するとシステムは POST (Power On Self Test)過程に入ります。下記のメッセー
ジが画面に表示されている間に<DEL>キーを押すと設定画面に入ることができます。

<DEL>を押す前にこのメッセージが消えてしまった場合、電源をいったん切ってから再び投入するか、
<RESET>を押すかして、システムを再起動してください。<Ctrl>, <Alt>と<Delete>を同時に押しても再

起動できます。

メインページ

Standard CMOS Features

システムの基本的な設定します。例えば、時間、日付など。

Advanced BIOS Features

システムの特別機能の設定を行います。

Advanced Chipset Features

チップセットに関する設定をしてシステムの性能最適化します。

Integrated Peripherals

IDE,シリアル、バラレルなどの各 I/O ポートの設定をします。

Power Management Setup

電源管理に関する設定を行います。

DEL: Setup F11: Boot Menu TAB: Logo

PNP/PCI Configurations

プラグアンドプレイや PCIなど、拡張スロットに関する設定を行うサブメニューに移動します。

H/W Monitor

システムの温度、ファン回転速度などが表示されます。

Cell Menu

周波数、電圧などの設定をします。

Load Optimized Defaults

安定したシステム性能を与える工場出荷デフォルト値を BIOSにロードします。

82

BIOS Setting Password

パスワードを設定します。

Save & Exit Setup

変更した CMOS 設定値を保存してセットアップを終了します。

Exit Without Saving

変更した CMOS 設定値を保存せずにセットアップを終了します。

H/W Monitor

Chassis Intrusion

別売りのケース開放センサーを取り付けた場合に、有効/無効の設定を行います。[Enabled]に設定し
た後、ケース開放の警告メッセージが表示された場合は[Reset]に設定してください。警告メッセージが
クリアされた後、再び[Enabled]に設定されます。

CPU Smart Fan Temperature

このシステムは Smart Fan の機能を持っています。クーリングファンの回転速度を変化させる温度を設
定します。

CPU Fan Tolerance

特定の列にある[CPU Smart Fan Temperature]の許容値を選択できます。ファンの温度が最大の限
界([CPU Smart Fan Temperature]に設定した温度の許容値) に達すると、ファンは速度を速めて、温

度を下げるためです。逆に、ファンの温度が最小の限界(設定した温度の許容値) に達すると、ファン
は速度を落として、目下の温度を保持します。

PC Health Status

Enter キーを押すとサブメニューに入力します。CPU、 ファンと電圧の状態が表示されます。

83

Cell Menu

Memory Voltage (V)

メモリ速度を上げるためにメモリ電圧を調整します。メモリ電圧を変更すると、システムが不安定になる
ことがあります。そのため、長期にわたって変更することはお勧めしません。

Cool ’n’ Quiet control

Quiet 機能を利用することにより、プロセッサの異常加熱を防ぐとともに、省エネ低騒音動作にも効果
があります。

Auto Disable PCI Clock

ここではインストールされた DIMM/PCI カードの周波数 を自動的に認識する機能を有効/無効に設定
することができます。選択肢は Enabled（有効）と Disabled(無効)です。

Spread Spectrum

クロックジェネレータがパネルを発生すると、そのパネルの極値（スパイク）によって EMI(電磁妨害)が
生成されます。Spread Spectrum 機能はパネルを変 調することで生成された EMI を軽減するので、パ

ネルのスバイクは縮小し、フラッター曲線になります EMI に問題場合は、システムの安定性と性能を最
適化するために Disabled に設定 しておいでください。しかし、EMI に問題がある場合は、Enabledに設

定して EMI を軽減してください。オーバークロックを使用している場合は必ず Disabled にしてください。

84
