Air-Conditioners

Indoor unit

PLA-RP·AA / PLH-P·AAH PKA-RP·GAL / PKH-P·GALH PKA-RP·FAL / PKH-P·FALH PCA-RP·GA / PCH-P·GAH PCA-RP·HA

OPERATION MANUAL

For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.

BEDIENUNGSHANDBUCH

Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme gründlich durchlesen.

MANUEL D’UTILISATION

Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du climatiseur.

BEDIENINGSHANDLEIDING

Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de airconditioner gebruikt.

MANUAL DE INSTRUCCIONES

Lea este manual de instrucciones hasta el final antes de poner en marcha la unidad de aire acondicionado para garantizar un uso seguro y correcto.

PSA-RP·GA / PSH-P·GAH PMH-P·BA PEAD-RP·EA / PEHD-P·EAH PEAD-RP·GA

FOR USER

English

FÜR BENUTZER

Deutsch

POUR L’UTILISATEUR

Français

VOOR DE GEBRUIKER

Nederlands

PARA EL USUARIO

Español

ISTRUZIONI DI FUNZIONAMENTO

Leggere attentamente questi istruzioni di funzionamento prima di avviare l’unità, per un uso corretto e sicuro della stessa.

E°XEIPI¢IO O¢H°IøN XPH™Eø™

°И· ·ЫК¿ПВИ· О·И ЫˆЫЩ‹ ¯Ъ‹ЫЛ, ·Ъ·О·ПВ›ЫЩВ ‰И·‚¿ЫВЩВ ЪФЫВ¯ЩИО¿ ·˘Щﬁ ЩФ ВБ¯ВИЪ›‰ИФ ¯Ъ‹ЫВˆ˜ ЪИУ ı¤ЫВЩВ ЫВ ПВИЩФ˘ЪБ›· ЩЛ МФУ¿‰· ОПИМ·ЩИЫМФ‡.

MANUAL DE OPERAÇÃO

Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a unidade de ar condicionado.

DRIFTSMANUAL

Læs venligst denne driftsmanual grundigt før airconditionanlægget betjenes af hensyn til sikker og korrekt brug.

DRIFTSMANUAL

Läs denna driftsmanual noga för säkert och korrekt bruk innan luftkonditioneringen används.

Iﬂletme Elkitab›

Emniyetli ve do¤ru biçimde nas›l kullan›laca¤›n› ö¤renmek için lütfen klima cihaz›n› iﬂletmeden önce bu elkitab›n› dikkatle okuyunuz.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Для обеспечения правильного и безопасного использования следует ознакомиться с инструкциями, указанными в данном руководстве по эксплуатации, тщательным образом до того, как приступать к использованию кондиционера.

PER L’UTENTE

°π∞ ∆√¡ Ãƒ∏™∆∏

PARA O UTILIZADOR

Português

TIL BRUGER

FÖR ANVÄNDAREN

KULLANICI ‹Ç‹N

ДЛЯ ПОЛЬЗОВАТЕЛЯ

Italiano

∂ППЛУИО¿

Dansk

Svenska

Türkçe

Русский

Содержание

1. Меры предосторожности ............................................. 222

2. Наименование деталей ................................................ 222

3. Конфигурация дисплея ................................................ 226

4. Установка дня недели и времени ............................... 226

5. Эксплуатация ................................................................ 226

6. Таймер............................................................................ 228

1. Меры предосторожности

s Перед установкой данного прибора, пожалуйста

обязательно прочитайте все “Меры предосторожности”.

s В разделе “Меры предосторожности” изложены очень

важные сведения, касающиеся техники безопасности. Обязательно следуйте этим инструкциям.

s Пожалуйста уведомите соответствующий орган

электроснабжения или получите от него разрешение перед подключением к системе электропитания.

Предупреждение:

• Данны прибор не должен устанавливаться пользователем. Обратитесь к поставщику или в специализированное предприятие и закажите установку прибора. При неправильной установке может произойти утечка воды, электрический шок или пожар.

• Никогда не занимайтесь ремонтом или переносом прибора не кто иной место самостоятельно.

• Не ставьте какие-либо посторонние предметы на прибор.

• Не проливайте на прибор воду и не дотрагивайтесь до прибора мокрыми руками.

• Не разбрызгивайте вблизи от прибора горючий газ.

• Не снимайте переднюю панель или защиту вентилятора с внешнего прибора, когда он работает.

• Если вы заметите ненормально сильный шум или вибрацию, остановите прибор, отключите главный выключатель питания и свяжитесь с вашим поставщиком.

7. Прочие функции............................................................ 231

8. Выбор функции ............................................................. 232

Работа пульта дистанционного управления в аварийном режиме ...

236

10. Уход и чистка ................................................................ 236

11. Исправление неполадок .............................................. 238

12. Технические характеристики ....................................... 239

Символика, используемая в тексте

Предупреждение: Описывает меры предосторожности, которые следует выполнять, чтобы избежать травмы или гибели пользователя.

Осторожно: Описывает меры предосторожности, которые следует выполнять, чтобы не повредить прибор.

Символы, указанные на иллюстрациях

: Указывает, что эта часть должна быть заземлена.

• Никогда не вставляйте пальцы, палки и т.д. в отверстия входа или

выхода.

• Если вы почувствуете странные запахи, остановите прибор, отключите

питание и проконсультируйтесь с вашим поставщиком. В противном случае может произойти поломка прибора, пожар или электрошок.

• Детям и немощным людям ЗАПРЕЩАЕТСЯ самостоятельно

пользоваться данным кондиционером воздуха.

• Необходимо наблюдать за маленькими детьми с тем, чтобы они не

играли с кондиционером воздуха.

• Если происходит выброс или утечка газа хладагента, остановите работу

кондиционера, тщательно проветрите помещение и свяжитесь с вашим поставщиком.

Осторожно:

• Не пользуйтесь острыми предметами для нажатия кнопок, так как это может привести к повреждению пульта дистанционного управления.

• Не закрывайте и не блокируйте входные и выпускные отверстия внутреннего и наружного блоков.

Утилизация прибора

Когда вам потребуется ликвидировать прибор, обратитесь к вашему дилеру.

2. Наименование деталей

■ Внутренний прибор

PLA-RP·AA PKA-RP·GAL PKA-RP·FAL PCA-RP·GA

PLH-P·AAH PKH-P·GALH PKH-P·FALH PCH-P·GAH Шаги вентилятора 4 шага 4 шага 2 шага 4 шага Лопатка Автоматически с качанием Автоматически с качанием Автоматически с качанием Автоматически с качанием Жалюзи – Вручную Вручную Вручную Фильтр Долговечный Обычный Обычный Долговечный Индикация очистки фильтра 2.500 часов 100 часов 100 часов 2.500 часов

PCA-RP·HA PSA-RP·GA PMH-P·BA

PSH-P·GAH Шаги вентилятора 2 шага 2 шага 4 шага Лопатка Вручную Вручную Автоматически с качанием Жалюзи Вручную Автоматически с качанием Вручную Фильтр Масло Долговечный Обычный Индикация очистки фильтра 100 часов 2.500 часов 100 часов

PEAD-RP·EA PEAD-RP·GA

PEHD-P·EAH Шаги вентилятора 2 шага 2 шага Лопатка – – Жалюзи – – Фильтр – – Индикация очистки фильтра – –

222

2. Наименование деталей

■ PLA-RP·AA/PLH-P·AAH

4-ходовая потолочная кассета

Фильтр

Впуск воздуха

■ PKA-RP·GAL/PKH-P·GALH

Монтаж на стене

Фильтр

Жалюзи

■ PCA-RP·GA/PCH-P·GAH

Подвеска к потолку

Выходные воздушные отверстия

Лопатка

Впуск воздуха

Лопатка

Выходные воздушные отверстия

Жалюзи

Выходные воздушные отверстия

■ PMH-P·BA

1-ходовая потолочная кассета

Выходные воздушные отверстия

Фильтр

■ PKA-RP·FAL/PKH-P·FALH

Монтаж на стене

Фильтр

Жалюзи

■ PCA-RP·HA

Кухня

Выходные воздушные отверстия

Лопатка

Воздухозаборное отверстие

Выходные воздушные отверстия

Жалюзи

Впуск воздуха

Лопатка

Жалюзи

Лопатка

■ PSA-RP·GA/PSH-P·GAH

Напольная установка

Лопатка

Выходные воздушные отверстия

Впуск воздуха

Фильтр

Жалюзи

Пульт дистанционного управления

Фильтр

Масляный фильтр (Впуск воздуха)

■ PEAD-RP·EA/PEHD-P·EAH PEAD-RP·GA

Скрыт в потолке

Фильтр

223

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

2. Наименование деталей

■ для проводные пульты дистанционного управления

Дисплей

Для более ясного представления информации все детали дисплея отображены светящимися. Во время действительной работы будут высвечиваться только активные элементы.

Идентификация текущего действия

Показывает режим работы и т.д. * Поддержка отображения на

других языках

Индикатор центрального управления (Centrally Controlled)

Показывает, что функции пульта дистанционного управления отключены на главном пульте управления.

Индикатор выключения таймера (Timer Is Off)

Показывает, что таймер отключен.

Настройка температуры

Показывает целевую температуру.

День недели

Показывает текущий день недели.

Индикатор времени/таймера (Time/Timer)

Показывает текущее время, пока не будет установлен обычный таймер и таймер отключения. Если выполнены установки обычного таймера или таймера отключения, отображается оставшееся время.

Индикатор направления воздуха (вверх/вниз)

Индикатор показывает направление исходящего воздушного потока.

Индикатор “One Hour Only” (Только один час)

Отображается в случае настройки понижения мощности исходящего воздушного потока и температуры в режиме охлаждения (COOL) или сушки (DRY). (Работа в этом режиме зависит от модели устройства). Индикатор отключается через час работы во время изменения направления воздушного потока.

TIME SUN MON TUE WED THU FRI SAT TIMER AFTER

ERROR CODE

˚F˚C

ONLY1Hr.

OFF

AFTER

˚F˚C

FUNCTION

FILTER

WEEKLY

SIMPLE

AUTO OFF

Индикатор окружающей температуры

Показывает температуру окружающего воздуха. Диапазон дисплея температуры в помещении составляет 8–39°C. Дисплей мигает при температуре менее 8 °C или 39 °C или больше.

Индикатор жалюзи

Показывает работу жалюзи. Не отображается в случае, если жалюзи неподвижны.

(Индикатор включения

питания)

Показывает, что питание включено.

Индикатор датчика

Отображается в случае использования датчика пульта дистанционного управления.

Индикатор блокировки (Locked)

Показывает, что кнопки пульта дистанционного управления были блокированы.

Индикатор очистки воздушного фильтра (Clean The Filter)

Загорается, когда необходимо очистить фильтр.

Индикаторы таймера

Отображаются после установки соответствующих таймеров.

Индикатор скорости вентилятора

Показывает установленную скорость вентилятора.

Индикатор вентиляции

Отображается в случае работы устройства в режиме вентиляции.

Управление

Кнопки установки температуры

Вниз

Вверх

Кнопка таймера “Menu” (Меню) (Кнопка “Monitor/Set” (Контроль/Установка))

Кнопка режима (кнопка возврата Back)

Кнопки установки времени

Вперед

Кнопка включения/ выключения таймера “On/Off” (Кнопка установки дня“Day”)

Открытие дверцы.

Примечание:

● Сообщение “PLEASE WAIT” (ПОЖАЛУЙСТА, ПОДОЖДИТЕ) Это сообщение отображается в течение примерно 3 минут при подаче электропитания к внутреннему прибору или когда прибор восстанавливается после сбоя электропитания.

Встроенный датчик температуры

● Сообщение “NOT AVAILABLE” (НЕДОСТУПНО) Это сообщение отображается при нажатии кнопки для вызова функции, которая отсутствует во внутреннем приборе. Если для одновременной работы с несколькими внутренними приборами используется один пульт дистанционного управления, данное сообщение отображаться не будет, если какой-либо из приборов оборудован данной функцией.

Кнопка “ON/OFF” (ВКЛ./ ВЫКЛ.)

Кнопка контроля скорости вентилятора

Кнопка “Filter” (Фильтр) (кнопка )

Кнопка тестирования “Test”

Кнопка проверки (кнопка “Clear” (Очистка))

Кнопка направления воздушного потока (вверх/вниз)

Кнопка жалюзи (кнопка “Operation” (Операция)

Переход к операции №.

Кнопка вентиляции (кнопка “Operation” (Операция) )

Переход к следующему номеру операции.

)

224

2. Наименование деталей

■ для беспроводного пульта дистанционного управления

Область передачи

Дисплей пульта дистанционного управления

* В целях объяснения показаны все пункты,

которые появляются на дисплее.

* Все пункты отображаются при нажатии

кнопки Reset (Сброс).

Кнопка “ON/OFF” (ВКЛ./ВЫКЛ.)

Кнопки установки температуры

Кнопка контроля скорости вентилятора (Изменяет скорость вентилятора)

Кнопка воздушного потока (Изменяет направление воздушного потока вверх/вниз)

Кнопка режима (Изменяет режим работы)

Кнопка проверки

Кнопка тестирования “Test”

■ При использовании беспроводного пульта дистанционного управления направьте его к приемнику на внутреннем приборе.

■ Если пультом дистанционного управления воспользоваться примерно в течение двух минут после подачи электропитания на внутренний прибор, внутренний прибор может издать два звуковых сигнала, так как осуществляется начальная автоматическая проверка.

■ Внутренний прибор издает звуковой сигнал, который подтверждает получение сигнала, посланного с пульта дистанционного управления. Сигналы могут быть получены на расстоянии примерно 7 метров по прямой линии от внутреннего прибора под углом в 45° слева и справа прибора. Однако такой свет, как лампы дневного света или сильное освещение могут уменьшить эффективность приема сигналов внутренним прибором.

■ Если лампа работы около приемника на внутреннем приборе мигает, прибор необходимо проверить. Свяжитесь со своим поставщиком для проведения обслуживания.

■ Обращайтесь с пультом дистанционного управления осторожно! Не роняйте пульт дистанционного управления и не подвергайте его сильным ударам. Кроме того, следите за тем, чтобы пульт дистанционного управления не попал в воду, и не оставляйте его в местах с высокой влажностью.

■ Во избежание неправильного местоположения пульта дистанционного управления, установите на стене держатель, входящий в комплект поставки пульта дистанционного управления, и обязательно устанавливайте пульт дистанционного управления в держатель после использования.

■ Наружный прибор

Индикатор передачи Индикатор таймера

Области работы

Кнопка отключение таймера

Кнопка включение таймера

Кнопка установки часов

Кнопка установки минут

Кнопка установки времени (Задает время)

Кнопка жалюзи (Изменяет направление воздушного потока влево/вправо)

Кнопка Reset (Сброс)

Установка/замена батареек

1. Снимите верхнюю крышку, вставьте две батарейки типа AAA и установите верхнюю крышку на место.

Верхняя крышка

Две батарейки типа AAA

Сначала вставляйте отрицательный (–) вывод каждой батарейки. Устанавливайте батарейки с соблюдением полярности (+, –)!

2. Нажмите кнопку Reset (Сброс).

Сервисная панель

Электропитание

Трубы хладагента

Соединительный провод между внутренним и наружным прибором

Нажмите кнопку Reset (Сброс) с помощью предмета с узким концом.

Заземление

225

˚C

TIME SUN

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

TIME SUN

˚C

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

6 4 5

8 7

1 5

2 6

˚F˚C

TIMER

MON

OFF

WEEKLY

SUN MON TUE WED THU FRI SAT

WEEKLY

˚F˚C

˚C

TIME SUN

3. Конфигурация дисплея

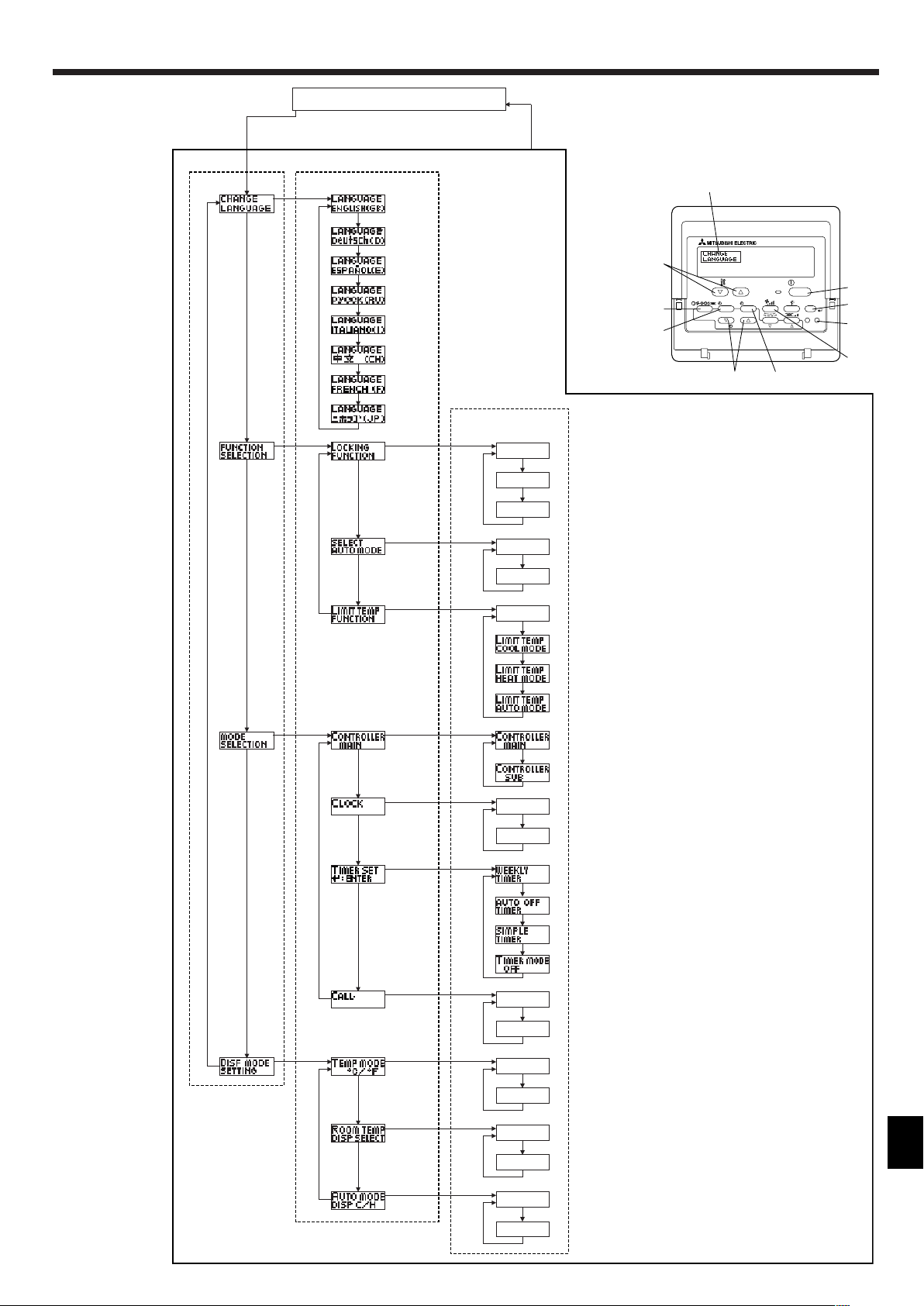

Выбор функции

ADC

Стандартные экраны управления

OFF ON

Монитор таймера Настройка таймера

Установка дня/времени

4. Установка дня недели и времени

<Типы экранов отображения>

Настройку языка дисплея можно изменить на русский язык при помощи выбора функции на пульте дистанционного управления. См. пункт [4]-1, раздела 8 для

изменения установки языка. Начальный установленный язык – английский.

● Выбор функции: Устанавливает доступные функции и диапазоны для пульта дистанционного управления (функции таймера, ограничения операций и т.д.)

● Установка дня/времени: Настраивает текущий день недели или время.

● Стандартные экраны управления:

Отображает и определяет рабочее состояние систем кондиционирования воздуха.

● Монитор таймера: Отображает текущие настройки таймера (недельный таймер, простой таймер или таймер автоматического включения или отключения).

● Настройка таймера: Настраивает работу любого таймера (недельный таймер, простой таймер или таймер автоматического включения или отключения).

<Изменение экрана>

Для перехода к A : Удерживайте в течение 2 секунд нажатыми кнопку выбора

режима и кнопку включения/выключения таймера “On/Off”. Для перехода к B : Нажмите кнопку таймера “Menu”. Для перехода к C : Нажмите кнопку выбора режима (Return). Для перехода к D : Нажмите кнопки установки времени (

или ).

Индикатор дня недели и часов

Примечание: День недели не будет отображаться, если функция часов отключена на дисплее выбора функции (Function Selection).

5. Эксплуатация

Установка дня недели

Установка времени

1. Нажмите кнопку настройки времени или A для включения

отображения на дисплее 2.

2. Нажмите кнопку включения/выключения таймера “On/Off” (установка дня)

9 для установки дня недели. * Каждое нажатие кнопки переключает день, как показано на 3: Sun (Вск)

→ Mon (Пнд) → … → Fri (Птн) → Sat (Сбт).

3. Нажмите соответствующую кнопку настройки времени A для установки

времени. * Пока вы удерживаете кнопку нажатой (4), временные интервалы сначала

будут иметь приращение по минуте, затем по десять минут, а посте этого по одному часу.

4. После выполнения соответствующих настроек в действиях 2и 3 нажмите

кнопку “Filter” (Фильтр)

4 для сохранения значений.

5.1. Включение/Выключение

<Для начала работы>

■ Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.

• Загорится лампа включения 1 и индикатор дисплея.

Примечание:

● После перезапуска устройства устанавливаются следующие параметры:

Режим Настройка температуры Скорость вращения вентилятора

Воздушный поток (вверх/ вниз)

226

Настройки пульта дистанционного управления Последняя настройка Последняя настройка Последняя настройка

Режим HEAT

COOL или DRY

FAN

Горизонт. выходное отверстие Последняя настройка Горизонт. выходное отверстие

5. Эксплуатация

<Для останова операции>

■ Нажмите еще раз кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.

• Будут отключены лампа включения 1 и индикатор дисплея.

Примечание: Даже при немедленном нажатии кнопки ON/OFF (Вкл./Выкл.) после остановки работы кондиционер воздуха не включиться в течение трех минут. Это предотвращает повреждение внутренних деталей.

5.2. Выбор режима

■ Нажмите кнопку выбора режима ( ) 2 и выберите режим эксплуатации 2.

Режим охлаждения

Режим сушки

Режим вентилятора

Режим отопления

Автоматический режим (охлаждение/отопление)

Режим вентиляции

Отображается только при следующем условии

Используется проводной пульт дистанционного управления Подключен LOSSNAY

Информация для мультисистемного кондиционера (Наружный прибор: серия MXZ)

s С помощью мультисистемного кондиционера (Наружный прибор: серия

MXZ) можно подключить один или два внутренних прибора к одному наружному прибору. В соответствии с мощностью, два или более приборов могут работать одновременно.

• При попытке включить один или несколько внутренних приборов с одним наружным прибором одновременно, один для охлаждения, а другой для обогрева, выбирается режим того внутреннего прибора, который включится раньше. Другие внутренние приборы, которые включатся позже, работать не будут, указывая на режим работы миганием. В данном случае, установите одинаковый режим работы на всех внутренних приборах.

• Может случиться, что работающий внутренний прибор находится в режиме

(АВТО). Переключение режима работы (ОХЛАЖДЕНИЕ ↔ ОБОГРЕВ)

невозможно, и осуществляется переход в режим ожидания.

• Если внутренний прибор начинает работу при размораживании наружного прибора, перед подачей теплого воздуха необходимо подождать несколько минут (макс. примерно 15 минут).

• В режиме обогрева, несмотря на то, что неработающий прибор может нагреться, или можно услышать звук протекающего хладагента, это не является неисправностью. Причиной тому является постоянный поток хладагента в него.

Работа в автоматическом режиме

■ В соответствии с заданной температурой, работа в режиме охлаждения включается, если температура в помещении слишком высокая, а работа в режиме обогрева включается, если температура слишком низкая.

■ При работе в автоматическом режиме, если температура в помещении изменится, и будет оставаться на 2 °C или больше выше заданной температуры в течение 15 минут, кондиционер переключается в режим охлаждения. Таким же образом, если температура в помещении будет оставаться на 2 °C или больше ниже заданной температуры в течение 15 минут, кондиционер переключается в режим обогрева.

Режим охлаждения

15 минут (переключение с охлаждения на обогрев)

■ Так как температура в помещении регулируется автоматически для поддержания определенной эффективной температуры, работа в режиме охлаждения осуществляется на несколько градусов теплее, а работа в режиме обогрева на несколько градусов холоднее заданной температуры при достижении температуры (автоматическая экономия электроэнергии).

15 минут(переключение с обогрева на охлаждение)

Заданная температура +2°C

Заданная температура

Заданная температура -2°C

5.3. Настройка температуры

s Чтобы понизить температуру в помещении:

Нажмите кнопку

Дисплей показывает выбранную температуру 3.

s Чтобы повысить температуру в помещении:

Нажмите кнопку

Дисплей показывает выбранную температуру 3.

• Имеющиеся диапазоны температур: Охлаждение и сушка: 19 - 30 °C Отопление: 17 - 28 °C Автоматический режим: 19 - 28 °C

• На дисплее мигают показания 8 °C - 39 °C, чтобы проинформировать Вас о

том, что температура в помещении ниже или выше показания температуры на дисплее.

3, чтобы установить желаемое значение температуры.

5.4. Настройка скорости вентилятора

■ Нажмите кнопку скорости вентилятора 5 столько раз, сколько нужно для

выбора необходимой скорости.

• Каждое нажатие кнопки увеличивает скорость. Текущая выбранная скорость отображается в 5.

• Последовательность изменения настроек и доступные параметры:

FAN SPEED

4-х

скоростная

модель

2-х

скоростная

модель

Примечание:

● Число доступных скоростей вращения вентилятора зависит от типа подключенного устройства. Некоторые устройства не имеют возможности настройки параметра “Auto” (Авто).

● В следующих случаях действительная скорость вентилятора устройства будет отличаться от скорости, отображаемой на пульте дистанционного управления.

1. Во время отображения индикации “STAND BY” (ОЖИДАНИЕ) или

“DEFROST” (РАЗМОРОЗКА).

2. Когда температура теплообменника низкая в режиме обогрева.

(например, сразу же после начала работы в режиме обогрева)

3. В режиме обогрева (HEAT), когда окружающая температура в

помещении выше значений настроек температуры.

4. Во время работы устройства в режиме сушки (DRY).

Скорость 1 Скорость 2 Скорость 3 Скорость 4

Индикатор

5.5. Настройка направления воздушного потока

<Для изменения направления воздушного потока вверх/вниз>

■ Во время работы устройства нажмите кнопку направления воздушного потока (вверх/вниз) 6 необходимое число раз.

• Каждое нажатие кнопки меняет направление воздуха. Текущее

направление воздуха отображается в 6.

• Последовательность изменения настроек и доступные параметры:

Horiz.

Индикатор

* Помните, что в режиме колебания воздушного потока индикация на

экране не меняется вместе с изменением положения воздушных направляющих.

* В некоторых моделях возможность изменения направления воздуха

недоступна.

Примечание:

● Доступные направления воздушного потока зависят от типа подключенного устройства. Некоторые устройства не имеют возможности выбора параметра “Auto” (Авто).

● В следующих случаях действительное направление воздушного потока будет отличаться от направления, указанного индикатором.

1. Во время отображения индикации “STAND BY” (ОЖИДАНИЕ) или

“DEFROST” (РАЗМОРОЗКА).

2. Сразу же после запуска режима обогрева (пока система ожидает

активизации параметров изменения режима).

3. В режиме обогрева, когда окружающая температура в помещении

выше значений настроек температуры.

(Гориз.)

12 3 4

Swing (Колебание)

227

˚C

SUN

WEEKLY

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

42 3

A9 78

5. Эксплуатация

˚C

SUN

WEEKLY

<Для изменения направления воздушного потока вправо/влево>

■ Нажмите кнопку жалюзи 7 необходимое число раз.

• Появится значок жалюзи 7.

• После каждого нажатия кнопки происходит следующее переключение настроек:

Нет индикации (останов)

(ON) (OFF)

Во время работы жалюзи индикатор стрелки отображается влево и вправо.

5.6. Вентиляция

s Для комбинации LOSSNAY

5.6.1. для проводные пульты дистанционного управления

● Для начала работы вентилятора вместе с внутренним устройством:

■ Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.

• На экране появится индикатор “Vent” (8). Вентилятор будет работать автоматически во время действия внутреннего устройства.

6. Таймер

6.1. для проводные пульты дистанционного управления

Можно использовать экран выбора функции (Function Selection) для выбора одного из трех типов таймера: 1 Weekly timer (Недельный таймер), 2 Simple timer (Простой таймер) или 3 Auto Off (Таймер автоматического выключения).

6.1.1. Еженедельный таймер

■ Недельный таймер может использоваться для настройки до восьми операций

в день в течение недели.

• Каждая операция может состоять из: времени включения/выключения с настройками температуры или только времени включения/выключения, или только настроек температуры.

• Когда наступает установленное для таймера время, кондиционер начинает выполнять действие, назначенное для таймера.

■ Настройка времени таймера может быть выполнена с точностью в 1 минуту.

Примечание: *1. Таймеры недельный/простой/автоматического отключения не могут

использоваться одновременно.

*2. Недельный таймер не будет работать в случае наличия следующих

условий: Функция таймера выключена; система находится в неисправном состоянии; выполняется тест системы; пульт дистанционного управления выполняет процедуру самотестирования или проверку пульта дистанционного управления; пользователь выполняет настройку таймера; пользователь выполняет настройку текущего дня недели или времени; система управляется из центрального пульта управления. (В частности, система не будет выполнять действия (включать или выключать устройство или контролировать температуру), которые отключены в результате возникновения этих условий).

№ операции

Установка дня

● Для независимой работы вентилятора:

■ Нажмите кнопку выбора режима 2, пока на экране не отобразится

Это означает, что вентилятор включен.

● Для изменения мощности вентилятора:

■ Нажмите кнопку вентиляции (Ventilation) 8 необходимое число раз.

• Каждое нажатие кнопки переключает настройки так, как показано ниже.

▲

Малая Большая

5.6.2. для беспроводного пульта дистанционного управления

● Вентилятор включится автоматически при включении внутреннего прибора.

● Нет индикации на беспроводном пульте дистанционного управления.

<Настройка недельного таймера>

1. Убедитесь, что отображается стандартный экран управления, а также

индикатор недельного таймера (1).

2. Нажмите кнопку таймера “Menu” B, после чего на экране отобразится

сообщение “Set Up” (Установка) (2). (Помните, что каждое нажатие кнопки переключает дисплей между режимами отображения “Set Up” (Установка) и “Monitor” (Монитор)).

3. Нажмите кнопку включения/выключения таймера “On/Off” (установка дня)

9 для установки дня недели. Каждое нажатие кнопки отображает 3 следующий параметр настройки в последовательности: “Вск Пнд Втр Срд Чтв Птн Сбт” → “Sun” → … → “Fri” → “Sat” → “Sun Mon Tues Wed Thurs Fri Sat”…

4. Нажмите

для установки нужного значения (1 - 8) 4. * Во время выполнения действий 3 и 4 будет выбран один из элементов

показанной ниже таблицы. (Слева на дисплее пульта дистанционного управления показывается отображение индикации в случае установки приведенных далее значений операции 1 для воскресенья (Sunday)).

Таблица настройки

№ операции

No. 1

No. 2

…

No. 8

<Настройка операции 1 для воскресенья> Включение кондиционера в 8:30 с

контролем температуры до 23 °C.

Примечание: Устанавливая день для параметра “Sun Mon Tues Wed Thurs Fri Sat”, вы можете выполнить одно и то же действие каждый день в одно и тоже время. (Например, приведенная выше операция 2, которая одинакова для всех дней недели).

или кнопку операции (7 или 8) необходимое число раз

Sunday Monday … Saturday

• 8:30

• ON

• 23 °C

• 10:00

• OFF

• 10:00

• OFF

▲

• 10:00

• OFF

• 10:00

• OFF

▲

<Настройка операции 2 на каждый день> Отключение кондиционера в 10:00.

228

<Настройка недельного таймера>

Показывает установки времени

Показывает выбранную операцию (ON (ВКЛ.) или OFF (ВЫКЛ.))

* Не отображается, если операция не выбрана.

Показывает установки температуры.

* Не отображается, если температура не

установлена.

5. Нажмите соответствующую кнопку настройки времени A необходимое число

раз для установки времени (5). * Пока вы удерживаете кнопку нажатой, временные интервалы сначала

будут иметь приращение по минуте, затем по десять минут, а посте этого по одному часу.

6. Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1 для выбора нужной операции

(ON или OFF) (6). * Каждое нажатие кнопки изменяет следующую настройку в

последовательности: не отображается (нет настройки) → “ON” (ВКЛ.) → “OFF” (ВЫКЛ.)

ONHr

AFTER

SIMPLE

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

2A9

ONHr

AFTER

SIMPLE

˚C

TIMER

SUN

ON OFF

WEEKLY

˚C

TIME SUN

WEEKLY

˚C

TIME SUN

WEEKLY

6. Таймер

7. Нажмите соответствующую кнопку настройки температуры 3 для установки нужного значения температуры (7). * Каждое нажатие кнопки изменяет настройку в последовательности:

не отображается (нет настройки) ⇔ 24 ⇔ 25 ⇔ … ⇔ 29 ⇔ 30 ⇔ 12 ⇔ … ⇔ 23 ⇔ не отображается. (Доступный диапазон: от 12 °C до 30 °C. Действительный диапазон контролируемых температур может отличаться в зависимости от типа подключенного устройства).

8. После выполнения соответствующих настроек в действиях 5, 6 и 7 нажмите кнопку “Filter” (Фильтр)

4 для сохранения значений. Для очистки значений текущих настроек для выбранной операции нажмите и быстро отпустите кнопку проверки (Clear) 0. * Отображаемая настройка времени изменится на “—:—”, а индикаторы

“On/Off” и установки температуры исчезнут. (Для одновременной очистки настроек таймера удерживайте нажатой в течение двух или более секунд кнопку проверки (Clear) 0 Индикатор начнет мигать, показывая, что все настройки были удалены).

Примечание: Новые значения будут отменены, если перед кнопкой “Filter” (Фильтр)

4 вы нажмете кнопку выбора режима 2. Если вы настроили две или более операции для одного и того же времени, будет выполнена только операция с наивысшим номером операции.

9. Повторите действия с 3 по 8 для заполнения необходимого числа ячеек.

10. Нажмите кнопку режима (Return) 2 для возврата к стандартному экрану управления и продолжения процедуры настройки.

11. Для активизации таймера нажмите кнопку включения/выключения таймера “On/Off” 9, после чего индикатор “Timer Off” (Выкл. таймер) исчезнет с экрана.

Убедитесь, что индикатор “Timer Off” более не

отображается.

* Если настройки таймера отсутствуют, на экране будет мигать индикатор

“Timer Off” (Выкл. таймер).

6.1.2. Простой таймер

■ Вы можете настроить простой таймер тремя способами:

• Только время включения: кондиционер начнет работу после наступления установленного времени.

• Только время выключения: кондиционер прекратит работу после наступления установленного времени.

• Время включения и включения: Кондиционер начинает и прекращает работу после с наступлением соответствующего времени.

■ Простой таймер (включение и выключение) может быть настроен только для 72-х часового интервала времени. Настройки времени могут быть сделаны с приращением в один час.

Примечание: *1. Таймеры недельный/простой/автоматического отключения не могут

использоваться одновременно.

*2. Простой таймер не будет работать в случае наличия следующих

условий: Таймер выключен; система находится в неисправном состоянии; выполняется тест системы; пульт дистанционного управления выполняет процедуру самотестирования или диагностики; пользователь пытается выбрать режим работы; пользователь выполняет настройку таймера; система управляется из центрального пульта управления. (В этих условиях операции включения и отключения запрещены).

<Отображение настроек недельного таймера>

1. Убедитесь, что индикатор недельного таймера отображается на экране

2. Нажмите кнопку таймера “Menu” B, после чего на экране отобразится

3. Нажмите кнопку включения/выключения таймера “On/Off” (настройка

4. Нажмите кнопку операции

5. Для закрытия монитора и возврата к стандартному экрану управления

<Для отключения недельного таймера.>

Нажмите кнопку включения/выключения таймера “On/Off” 9, после чего на экране появится индикатор “Timer Off” (Таймер выкл.) (0).

<Для включения недельного таймера.>

Нажмите кнопку включения/выключения таймера “On/Off” 9, после чего индикатор “Timer Off” (Выкл. таймер) (0) потемнеет на экране.

Настройка таймера

(1).

сообщение “Monitor” (Монитор) (8).

дня) 9 необходимое число раз для выбора дня.

или (7 или 8 ) для изменения отображаемой на дисплее операции таймера (9). * Каждое нажатие кнопки осуществит переход к следующей операции

таймера в порядке выполненных настроек времени.

нажмите кнопку режима (Return) 2.

<Настройка простого таймера>

Настройка таймера

Действие (On (Вкл.) или Off (Выкл.))

* “— —” отображается в случае

отсутствия установок.

1. Убедитесь, что отображается стандартный экран управления, а также индикатор простого таймера (1). В случае отображения индикации, отличной от индикации простого таймера (Simple Timer), установите ее в “SIMPLE TIMER”, используя функцию настройки таймера (см. 8.[4]–3 (3)).

2. Нажмите кнопку таймера “Menu” B, после чего на экране отобразится индикатор “Set Up” (Установка) (2). (Помните, что каждое нажатие кнопки переключает дисплей между режимами отображения “Set Up” (Установка) и “Monitor” (Монитор)).

3. Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1 для отображения текущих настроек простого таймера (ON или OFF). Нажмите кнопку один раз для отображения оставшегося времени до включения, а затем еще раз для отображения времени, оставшегося до выключения. (Индикатор “ON/OFF” отображается в 3).

• “ON” – таймер включения: кондиционер начнет работу после

прохождения установленного числа часов.

• “OFF” – таймер отключения: кондиционер прекратит работу после

прохождения установленного числа часов.

4. Когда в 3 отображается “ON” или “OFF”: нажмите соответствующую кнопку настройки времени A для установки необходимого числа часов для включения (если отображается “ON”) или для выключения (если в 4 отображается “OFF”).

• Доступный диапазон: 1 - 72 часа

5. Для настройки времени включения и отключения повторите действия 3 и

4. * Помните, что для включения и выключения не может быть установлено

одно и тоже время.

6. Для очистки текущих настроек времени включения и выключения: Отобразите настройки включения или выключения (см. действие 3) и нажмите кнопку проверки (Clear) 0 для очистки настроек в значение “—” (4). (Если нужно использовать только параметр включения или только отключения, убедитесь, что необходимый параметр не имеет значения “—”.)

229

TIMER ON

OFFHrAFTER

SIMPLE

˚C

SIMPLE

˚C

ONHr

AFTER

SIMPLE

ONHr

AFTER

SIMPLE

˚C

OFFHrAFTER

SIMPLE

˚C

OFFHrAFTER

SIMPLE

ONHr

AFTER

SIMPLE

˚C

SIMPLE

AFTER OFF

AUTO OFF

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

2A9

AFTER OFF

AUTO OFF

6. Таймер

7. После выполнения действия с 3 по 6 нажмите кнопку “Filter” (Фильтр) 4 для сохранения значения.

Примечание: Новые настройки будут отменены, если перед кнопкой “Filter” (Фильтр)

4 вы нажмете кнопку режима (Return) 2.

8. Нажмите кнопку режима (Return) 2 для возврата к стандартному экрану управления.

9. Нажмите кнопку включения/выключения таймера “On/Off” 9 для начала работы таймера. Во время работы таймера его значение отображается на дисплее.

Проверьте, что значение таймера отображается, и оно

соответствует выполненным настройкам.

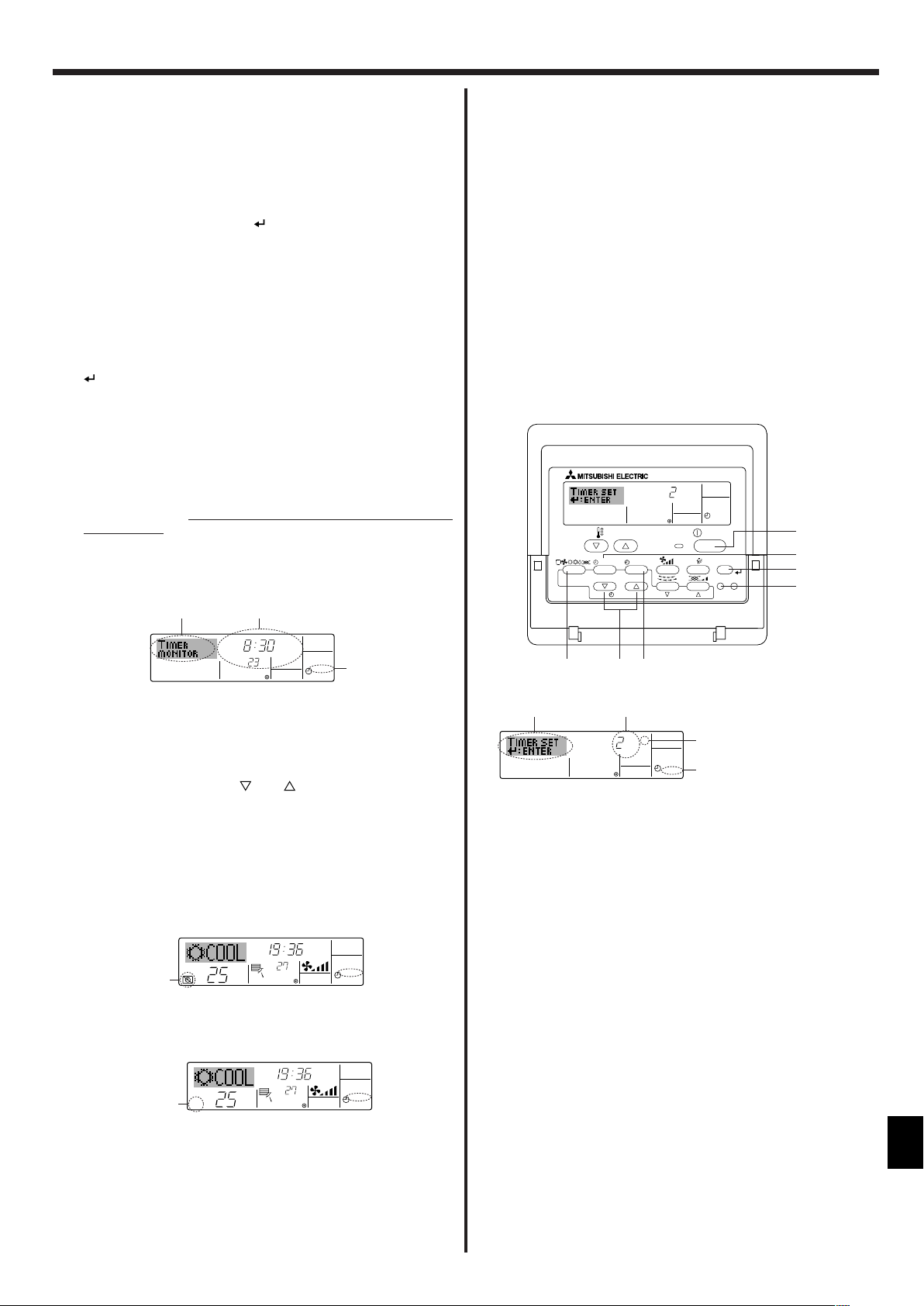

<Отображение текущих настроек простого таймера>

Настройка таймера

1. Убедитесь, что на экране отображается индикатор простого таймера (1).

2. Нажмите кнопку таймера “Menu” B , после чего на экране отобразится сообщение “Monitor” (Монитор) (5).

• Если простой таймер будет работать для включения или выключения, его

установленное текущее значение отобразится в 6.

• Если были установлены оба значения (“ON” (ВКЛ.) и “OFF” (ВЫКЛ.)), будут

отображены оба значения.

3. Нажмите кнопку режима (Return) 2 для закрытия индикатора монитора и возврата к стандартному экрану управления.

<Для отключения простого таймера отключения...>

Нажмите кнопку включения/выключения таймера “On/Off” 9, чтобы настройки таймера не отображались на экране (7).

Пример 2.

Запуск таймера с временем выключения раньше времени включения Время включения: 5 часов Время выключения: 2 часа

В момент запуска таймера

На дисплее отображаются настройки

▲

таймера отключения (OFF) (осталось часов до отключения).

В 2 часа после запуска таймера

Настройки таймера на дисплее изменились на ON (ВКЛ.) (осталось часов до включения).

▲

Отображается настройка для времени включения (ON - 5 часов) – выключения (OFF - 2 часа) = 3 часа.

В 5 часов после запуска таймера

Кондиционер включится и продолжит работу до тех пор, пока кто-либо не выключит его.

6.1.3. Таймер автоотключения

■ Этот таймер начинает отсчет времени после включения кондиционера и выключает его в указанное в настройках время.

■ Можно установить значения от 30 минут до 4 часов с 30-минутным приращением.

Примечание: *1. Таймеры недельный/простой/автоматического отключения не могут

использоваться одновременно.

*2. Таймер автоматического отключения не будет работать в случае

наличия следующих условий: Таймер выключен; система находится в неисправном состоянии; выполняется тест системы; пульт дистанционного управления выполняет процедуру самотестирования или диагностики; пользователь пытается выбрать режим работы; пользователь выполняет настройку таймера; система управляется из центрального пульта управления. (В этих условиях операции включения и отключения запрещены).

<Для запуска простого таймера…>

Нажмите кнопку включения/выключения таймера “On/Off” 9, чтобы настройки таймера начали отображаться на экране (7).

Примеры

Если для простого таймера были установлены значения включения и отключения, действия и информация на дисплее будут подобны показанной далее информации.

Пример 1.

Запуск таймера с временем включения раньше времени отключения Время включения: 3 часа Время выключения: 7 часов

В момент запуска таймера

На дисплее отображаются настройки

▲

таймера включения (ON) (осталось часов до включения).

В 3 часа после запуска таймера

Настройки таймера на дисплее изменились на OFF (ВЫКЛ.) (осталось часов до включения).

▲

Отображается настройка для времени отключения (OFF - 7 часов) – включения (ON - 3 часа) = 4 часа.

В 7 часов после запуска таймера

230

Кондиционер будет выключен до тех пор, пока кто-либо не включит его.

<Настройка таймера автоматического выключения>

Настройка таймера

1. Убедитесь, что отображается стандартный экран управления и индикатор таймера отключения (Auto Off) (1). В случае отображения индикации, отличной от индикации таймера автоматического отключения (Auto Off Timer), установите ее в “AUTO OFF TIMER”, используя функцию настройки таймера (см. 8.[4]–3 (3)).

2. Удерживайте нажатой кнопку таймера “Menu” B в течение 3 секунд до появления на экране индикации “Set Up” (Установка) (2). (Помните, что каждое нажатие кнопки переключает дисплей между режимами отображения “Set Up” (Установка) и “Monitor” (Монитор)).

3. Нажмите соответствующую кнопку настройки времени A для установки времени отключения (3).

4. Нажмите кнопку “Filter” (Фильтр)

4 для сохранения настроек.

Примечание: Настройки будут отменены, если перед кнопкой “Filter” (Фильтр)

4 вы

нажмете кнопку режима (Return) 2.

5. Нажмите кнопку режима (Return) 2 для продолжения процедуры настройки и возврата к стандартному экрану управления.

6. Если кондиционер уже работает, таймер начнет немедленный отсчет времени.

Обязательно проверьте правильность настроек, которые

должны отобразиться на дисплее.

AFTER

TIMER

OFF

AUTO OFF

˚C

AUTO OFF

˚C

AFTER OFF

AUTO OFF

AUTO STOP

AUTO START

min

AUTO STOP

AUTO START

˚C

TIME SUN

FUNCTION

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

˚C

FUNCTION

˚C

FUNCTION

˚C

6. Таймер

<Проверка текущих настроек таймера автоматического выключения>

Настройка таймера

1. Убедитесь, что на экране отображается “Auto Off” (Выкл. автоматический режим) (1).

2. Удерживайте нажатой кнопку таймера “Menu” B в течение 3 секунд до появления на экране индикации “Monitor” (Монитор) (4).

• Появится сообщение, что таймер отключен (5).

3. Для закрытия монитора и возврата к стандартному экрану управления нажмите кнопку режима (Return) 2.

<Для отключения таймера автоматического отключения...>

● Удерживайте нажатой кнопку включения/выключения таймера “On/Off ” 9 в течение 3 секунд, после чего появится сообщение “Timer Off” (Выкл. таймер) (6), а значение настройки таймера (7) исчезнет.

● В качестве альтернативы для этого можно также выключить кондиционер воздуха. Значение настройки таймера (7) исчезнет с экрана.

6.2. Для беспроводного пульта дистанционного управления

1 Нажмите кнопку

SET).

• Время можно установить, пока мигает следующий символ.

Таймер OFF (Выкл.): Мигает A Таймер ON (Вкл.) : Мигает A

2 С помощью кнопок 3 Отмена таймера.

Для отмены таймера выключения (OFF) нажмите кнопку

Для отмены таймера включения (ON) нажмите кнопку

или кнопку

установите желаемое время.

(УСТАНОВКА ТАЙМЕРА - TIMER

<Для включения таймера автоматического выключения...>

● Удерживайте нажатой кнопку включения/выключения таймера “On/Off” 9 в течение 3 секунд. Сообщение “Timer Off” (Выкл. таймер) исчезнет (6), а значение настройки таймера (7) появится на дисплее.

● В качестве альтернативы для этого можно также включить кондиционер воздуха. Значение настройки таймера появится в 7.

7. Прочие функции

7.1. Блокировка кнопок пульта дистанционного

управления (ограничение функциональности)

■ По желанию вы можете блокировать кнопки на пульте дистанционного управления. Для выбора типа блокировки можно использовать настройки выбора функций (Function Selection) пульта дистанционного управления. (Дополнительную информацию о выборе типа блокировки см. в пункте [4]–2 (1) раздела 8). В особенности, можно выбрать два следующих типа блокировки:

1 Блокировка всех кнопок.

Блокирует все кнопки пульта дистанционного управления.

2 Блокировка всех кнопок, кроме “ON/OFF”.

Блокирует все кнопки кроме “ON/OFF” (ВКЛ./ВЫКЛ.).

Примечание: Индикатор блокировки “Locked” (Блокировано) появляется на экране после того, как кнопки будут блокированы.

• Вы можете комбинировать таймеры выключения (OFF) и включения (ON).

• Нажатие кнопки

ON/OFF (ВКЛ./ВЫКЛ.) на пульте дистанционного управления с целью остановки прибора во время действия режима таймера приведет к отмене таймеров.

• Если не установлено текущее время, использование функции таймера невозможно.

<Как блокировать кнопки>

1. Удерживая нажатой кнопку “Filter” (Фильтр) 4, нажмите и удерживайте в течение 2 секунд кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1. Сообщение “Locked” (Блокировано) появится на экране (1), указывая, что блокировка включена. * Если функция блокировки была отключена на экране выбора функции

(Function Selection), после того, как вы выполните нажатие описанных ранее кнопок, появится сообщение “Not Available” (Недоступно).

• Если вы нажмете блокированную кнопку, на дисплее начнет мигать

индикатор “Locked” (Блокировано) (1).

Индикатор блокировки

<Как разблокировать кнопки>

1. Удерживая нажатой кнопку “Filter” (Фильтр) 4, нажмите и удерживайте в течение 2 секунд кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1 до исчезновения с экрана сообщения “Locked” (Блокировано) (1).

231

ON/OFF

ERROR CODE

ON/OFF

˚C

ERROR CODE

ON/OFF

CALL:XXXX XXX:XXX

7. Прочие функции

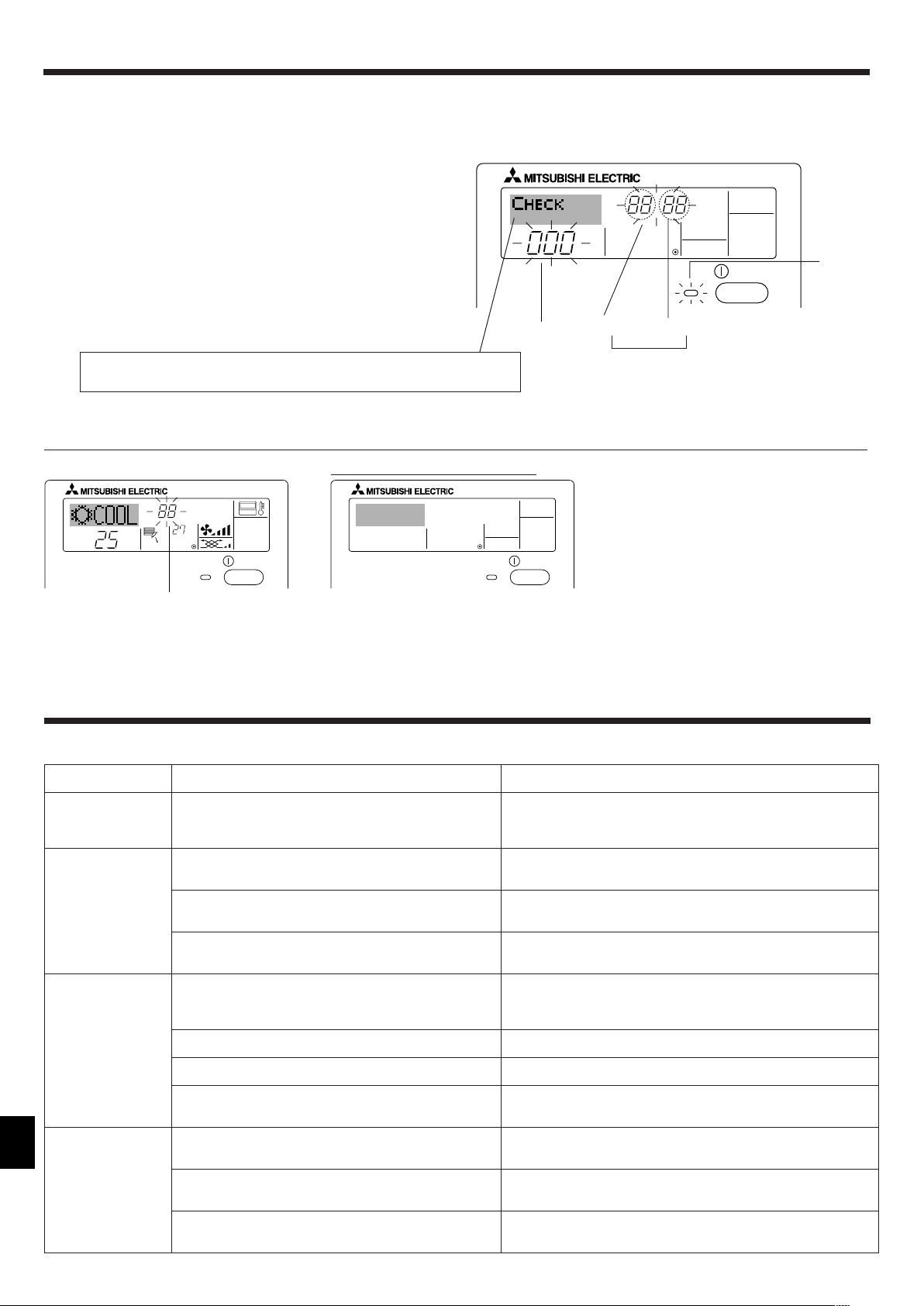

7.2. Индикация кодов ошибок

Лампа включения (мигает)

Адрес внутреннего охлаждающего устройства

Если вы настроили номер телефона вызова в случае возникновения проблем, этот номер будет отображен на экране. (Вы можете выполнить установку номера телефона на экране выбора функции (Function Selection). За дополнительной информацией обратитесь к разделу 8).

Код ошибки

Альтернативный дисплей

№ внутреннего устройства

● Если одновременно мигают лампа включения и код ошибки: Это означает, что все операции остановлены, и кондиционер воздуха не работает (невозможно возобновить работу). Запишите номер устройства и код ошибки, затем отключите питание кондиционера и обратитесь к своему поставщику или в обслуживающую организацию.

Когда нажата кнопка проверки (Check):

Код ошибки

● Если мигает только код ошибки (лампа включения продолжает гореть): Работа системы продолжается, но в ней возникли неполадки. В этом случае необходимо записать код ошибки и обратиться к своему поставщику или в обслуживающую организацию за помощью.

* Если вы настроили номер телефона вызова обслуживающей организации в случае возникновения проблем, нажмите кнопку “Check” (Проверка) для отображения

на экране этого номера. (Вы можете выполнить установку номера телефона на экране выбора функции (Function Selection). За дополнительной информацией обратитесь к разделу 8).

8. Выбор функции

Выбор функции с помощью пульта дистанционного управления

В режиме выбора функции с помощью пульта дистанционного управления можно настраивать нижеприведенные функции. При необходимости измените настройку.

Пункт 1

1. Выбор языка (“CHANGE LANGUAGE”)

2. Ограничение функций (“Bыбор функции”)

Пункт 2

Выбор языка отображения

(1) Настройка ограничений рабочей функции (блокировка

режима работы) (“функция блoкирoвки”)

(2) Использование настройки автоматического режима

(“Bыбор режима ABTO”)

• Возможен вариант индикации на разных языках

• Настройка диапазона ограничения режима работы (блокировка режима работы)

• Настройка включения или отключения “автоматического” режима работы

Пункт 3 (Описание настройки)

3. Выбор режима (“Bыбор режима”)

4. Изменение индикации

(“Настройка индрежима”)

232

(3) Настройка ограничения диапазона температуры

(“Oграничениe чст. тeмиeрaт”)

(1) Настройка пульта дистанционного управления (основной/

дополнительный) (“Oсновной пульт/дополнительнын пульт”)

(2) Использование настройки часов (“часы”)

(3) Настройка функции таймера (“Heдeлыйтаймера”)

(4) Настройка номера контакта при возникновении

ошибки(“CALL.”)

(1) Настройка индикации температуры (°C/°F) (“Eдин.

• Настройка регулируемого диапазона температуры (максимум, минимум)

• Выбор основного или подчиненного пульта дистанционного управления * При подключении двух пультов дистанционного управления к одной

группе один из пультов необходимо настроить как дополнительный.

• Настройка включения или отключения функции часов

• Настройка типа таймера

• Индикация номера контакта в случае возникновения ошибки

• Настройка номера телефона

• Настройка индикации единиц измерения температуры (°C или °F)

темпер.°C/°F”)

(2) Настройка индикации температуры всасываемого воздуха

(“Показывaть темп. в кoмн.”)

(3) Настройка индикации режима автоматического

охлаждения/обогрева (“Nнд. T/X в режимe ABTO”)

• Настройка включения или отключения индикации температуры воздуха (всасываемого) в помещении

• Настройка включения или отключения отображения индикации “Охлаждение” или “Обогрев” при автоматическом режиме работы

OFF

on1

on2

OFF

CALL-

OFF

°C

°F

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

English

Germany

Spanish

Russian

Italy

Chinese

French

Japanese

8. Выбор функции

[Схема выбора функции]

Настройка языка (Английский)

Выбор языка

Bыбор функции

Нормальный режим индикации (индикация, отображаемая при выключенном кондиционере)

Удерживая нажатой кнопку E, нажмите кнопку D и удерживайте ее две секунды.

Режим выбора функции с помощью пульта дистанционного управления

Пункт 1 Пункт 2

Удерживая нажатой кнопку E, нажмите кнопку D и удерживайте ее две секунды.

E Нажмите кнопку режима работы. G Нажмите кнопку TIMER MENU (МЕНЮ ТАЙМЕРА). D Нажмите кнопку TIMER ON/OFF (ТАЙМЕР ВКЛ/ВЫКЛ).

Индикация

Пункт 3

Настройка блокировки работы не используется. (Значение первоначальной настройки)

Настройка блокировки работы кроме кнопок On/Off (Вкл/Выкл).

Настройка блокировки работы для всех кнопок.

При выборе режима работы отображается автоматический режим. (Значение первоначальной настройки)

При выборе режима работы автоматический режим не отображается.

Ограничение диапазона температуры не включено. (Значение первоначальной настройки)

Диапазон температуры можно изменить в режиме охлаждения/ сушки.

Диапазон температуры можно изменить в режиме обогрева.

Bыбор режима

Настройка индрежима

Диапазон температуры можно изменить в автоматическом режиме.

Пульт дистанционного управления будет основным пультом. (Значение первоначальной настройки)

Пульт дистанционного управления будет дополнительным пультом.

Функцию часов использовать можно. (Значение первоначальной настройки)

Функцию часов использовать нельзя.

Еженедельный таймер использовать можно. (Значение первоначальной настройки)

Таймер автоотключения использовать можно.

Простой таймер использовать можно.

Режим таймера использовать нельзя.

Введенные контактные номера не отображаются в случае ошибки. (Значение первоначальной настройки)

Введенные контактные номера отображаются в случае ошибки.

Используется единица температуры °C. (Значение первоначальной настройки)

Используется единица температуры °F.

Температура воздуха в помещении отображается. (Значение первоначальной настройки)

Температура воздуха в помещении не отображается.

При работе в автоматическом режиме отображается либо “Автоматическое охлаждение”, либо “Автоматический обогрев”. (Значение первоначальной настройки)

В автоматическом режиме отображается только “Автоматически”.

233

8. Выбор функции

[Детальная настройка]

[4]–1. Настройка CHANGE LANGUAGE (выбор языка)

Можно выбрать язык, на котором отображаются индикации на дисплее.

• Нажмите кнопку [

1 Английский (GB), 2 Немецкий (D), 3 Испанский (E), 4 Русский (RU), 5 Итальянский (I), 6 Китайский (CH), 7 Французский (F), 8 Японский (JP)

См. таблицу точечного дисплея.

[4]–2. Ограничение функций

(1) Настройка ограничений рабочей функции (блокировка режима работы)

• Чтобы включить настройку, нажмите кнопку [ 1 no1 : Настройка блокировки режима работы осуществляется всеми

кнопками, кроме кнопки [

2 no2 : Настройка блокировки режима работы осуществляется всеми

кнопками.

3 OFF (Исходное значение настройки) :

* Чтобы установить правильную настройку блокировки режима работы

(2) Использование настройки автоматического режима

Если пульт дистанционного управления подключен к блоку, который работает в автоматическом режиме, можно выполнить следующие настройки.

• Чтобы включить настройку, нажмите кнопку [

(3) Настройка ограничения диапазона температуры

После выполнения настройки можно изменить значение температуры в пределах установленного диапазона.

• Чтобы включить настройку, нажмите кнопку [

* Если установлено значение кроме OFF (выкл.), одновременно

• Чтобы повысить или понизить температуру, нажмите кнопку [

• Чтобы включить настройки верхнего и нижнего пределов, нажмите

• Устанавливаемый диапазон

Настройка блокировки режима работы не осуществляется.

в нормальном режиме индикации экрана, необходимо нажать следующие кнопки (одновременно нажмите кнопки [FILTER] и [ OFF] и удерживайте их в течение двух секунд) в нормальном режиме индикации экрана после выполнения настройки, упомянутой выше.

1 ON (Исходное значение настройки) :

2 OFF: Индикация автоматического режима не отображается, если

1 Oграниченo oxлaждeниe : Диапазон температуры можно изменить

2 Oграничен oбoгрeв : Диапазон температуры можно изменить

3 Oграничен режим ABTO : Диапазон температуры можно изменить

4 OFF

выполняется настройка ограничения диапазона температуры в режимах охлаждения и обогрева, а также в автоматическом режиме. Тем не менее, диапазон невозможно ограничить, если установленный диапазон температуры не изменялся.

(

кнопку [ установить.

Режим охлаждения/сушки:

Режим обогрева:

Автоматический режим:

Индикация автоматического режима отображается, если выбран режим работы.

выбран режим работы.

(исходная настройка)

) и ( )] F.

Нижний предел: от 19°C до 30°C Верхний предел: от 30°C до 19°C

Нижний предел: от 17°C до 28°C Верхний предел: от 28°C до 17°C

Нижний предел: от 19°C до 28°C Верхний предел: от 28°C до 19°C

MENU] G, чтобы выбрать язык.

ON/OFF] D.

ON/OFF].

ON/OFF] D.

в режиме охлаждения/сушки.

в режиме обогрева.

в автоматическом режиме.

: ограничение диапазона температуры

выключено.

] H. Замигает выбранная настройка и температуру можно

ON/

TEMP.

[4]–3. Настройка выбора режима

(1) Настройка пульта дистанционного управления (основной/

дополнительный)

• Чтобы включить настройку, нажмите кнопку [

1 Основной: контроллер будет установлен как основной. 2 Дополнительный: контроллер будет установлен как

(2) Использование настройки часов

• Чтобы включить настройку, нажмите кнопку [

1 ON : Можно использовать функцию часов. 2 OFF : Функция часов использовать невозможно.

(3) Настройка функции таймера

• Чтобы включить настройку, нажмите кнопку [ одну из настроек, приведенных ниже.).

1 Heдeлый таймер (Исходное значение настройки):

2 ABTO от кпочy. по тaймерy :

3 Пpocтoй тaймер : Можно использовать обычный таймер. 4 Taймер выкл. :Режим таймера использовать невозможно.

* Если настройка часов имеет значение OFF, “Heдeлый таймер”

использовать невозможно.

(4) Настройка номера контакта при возникновении ошибки

• Чтобы включить настройку, нажмите кнопку [

1 CALL OFF : В случае ошибки настроенные контактные

2 CALL **** *** **** : В случае ошибки настроенные контактные

CALL_ : Ко нтактный номер можно настроить, если

• Настройка контактных номеров

Для настройки контактных номеров следуйте перечисленным процедурам. Для настройки номеров перемещайте мигающий курсор. Нажмите кнопку [ курсора вправо (влево). Нажмите кнопку [ для настройки номеров.

[4]–4. Настройка изменения индикации

(1) Настройка индикации температуры (°C/°F)

• Чтобы включить настройку, нажмите кнопку [

1 °C : Используемая единица измерения температуры - °C. 2 °F : Используемая единица измерения температуры - °F.

(2) Настройка индикации температуры всасываемого воздуха

• Чтобы включить настройку, нажмите кнопку [

1 ON : Температура всасываемого воздуха отображается. 2 OFF : Температура всасываемого воздуха не отображается.

(3) Настройка индикации режима автоматического охлаждения/обогрева

• Чтобы включить настройку, нажмите кнопку [ 1 ON : При работе в автоматическом режиме отображается либо

“Автоматическое охлаждение”, либо “Автоматический обогрев”.

2 OFF : В автоматическом режиме отображается только

“Автоматический”.

дополнительный.

Можно использовать еженедельный таймер.

Можно использовать таймер автоотключения.

номера не отображаются.

номера отображаются.

индикация отображается слева.

TEMP. ( ) и ( )] F для перемещения

ON/OFF] D.

ON/OFF] D (Выберите

ON/OFF] D.

CLOCK ( ) и ( )] C

ON/OFF] D.

234

8. Выбор функции

[Таблица точечного дисплея]

Настройка языка

Ожидание запуска

Режим работы

Заданная температура

Скорость вентилятора

Кнопка не используется

Проверка (ошибка)

Тестовый запуск

Самодиагностика

Выбор функции прибора

Настройка вентиляции

Режим охлаждения Режим сушки

Режим отопления Автоматический режим Автоматический режим (охлаждение) Автоматический режим (отопление) Режим вентилятора Вентиляция

Ожидание (Горячая настройка) Оттаивание

English Germany Spanish Russian Italy Chinese French Japanese

Настройка языка

Выбор языка

Bыбор функции

Настройка ограничения рабочей функции Использование настройки автоматического режима Настройка ограничения температурного диапазона Ограничение температуры охлаждения/дневного режима Ограничение температуры режима обогрева Ограничение температуры автоматического режима Выбор режима

Пульт дистанционного управления настроен как ОСНОВНОЙ Пульт дистанционного управления настроен как ДОПОЛНИТЕЛЬНЫЙ Использование настройки часов

Установка дня недели и времени

Установка таймера

Монитор таймера

Еженедельный таймер

Режим таймера выключен

Таймер автоотключения

Простой таймер

Ввод контактного номера в случае ошибки Изменение дисплея

Настройка дисплея температуры °C/°F Настройка дисплея температуры воздуха в помещении Настройка дисплея автоматического охлаждения/обогрева

English Germany Spanish Russian Italy Chinese French Japanese

235

9. Работа пульта дистанционного управления в аварийном режиме

ON/OFF

TEMP.

˚C

FILTER

OFF

STAND

COOL HEAT

EDC

Если пульт дистанционного управления использовать нельзя

Если батарейки пульта дистанционного управления разрядились или в нем имеется неисправность, аварийный режим можно включить с помощью аварийных кнопок на решетке.

A Лампа DEFROST/STAND BY (РАЗМОРАЖИВАНИЕ/ОЖИДАНИЕ) B Лампа работы C Переключатель аварийной работы (обогрев) D Переключатель аварийной работы (охлаждение) E Приемник

Начало работы

• Для включения режима охлаждения нажмите кнопку

• Для включения режима обогрева нажмите кнопку

Примечание:

• Подробности аварийного режима приводятся ниже.

Подробности АВАРИЙНОГО РЕЖИМА приводятся ниже.

Рабочий режим Режим охлаждения Режим отопления Настройка температуры 24°C 24°C Скорость вентилятора Высокая Высокая Направление воздушного потока

Останов работы

• Для останова работы нажмите кнопку

Горизонтальное Вниз 4

10. Уход и чистка

D или кнопку C.

■ Указывает на необходимость очистки фильтра. Очистите фильтр.

■ Для сброса индикации “FILTER” (фильтр) Если кнопку [FILTER] (фильтр) нажать быстро дважды после чистки фильтра, данная индикация погаснет, и функция вернется в исходное состояние.

Примечание:

● Если с пульта дистанционного управления осуществляется управление двумя или более внутренними блоками, срок действия фильтра определяется его типом. Индикация “FILTER” (фильтр) появляется на дисплее в случае необходимости очистки фильтра на главном внутреннем блоке. Когда индикация фильтра гаснет на дисплее, функция восстанавливает кумулятивное время замены фильтра.

● Индикация “FILTER” (фильтр) указывает на необходимость очистки фильтра после истечения определенного заданного срока его использования в нормальных условиях эксплуатации внутри помещения. Однако, ввиду того, что степень загрязненности фильтра определяется конкретными условиями эксплуатации, необходимо производить очистку фильтра с учетом данного фактора.

● Кумулятивный срок действия фильтра зависит от модели кондиционера.

● Данная индикация недоступна для пульта дистанционного управления.

s Чистка фильтров

• Проводите чистку фильтров с использованием пылесоса. При отсутствии пылесоса, легким постукиванием фильтра о твердый предмет стряхните с него грязь или пыль.

• Если фильтры сильно загрязнены, промойте их в теплой воде. Тщательно смойте остатки моющего средства и полностью просушите фильтры перед их обратной установкой в прибор.

Осторожно:

• Не сушите фильтры под прямыми солнечными лучами или с использованием источника отопления, такого как электрообогревателя: это может привести к деформации фильтров.

• Не промывайте фильтры в горячей воде (выше 50°C), так как это может привести к их деформации.

• Не забывайте устанавливать фильтры на место. Эксплуатация прибора без фильтров воздуха может привести к его поломке.

Осторожно:

• Прежде чем начать чистку, остановите работу прибора и отключите подачу электропитания.

• Внутренние приборы оборудованы фильтрами для удаления пыли из засасываемого воздуха. Прочищайте фильтры с помощью методов, обозначенных на рисунках ниже.

236

s Снятие фильтра

Осторожно:

• При удалении фильтра необходимо соблюдать меры предосторожности для защиты глаз от пыли. Также если для выполнения этой работы необходимо вставать на стул, соблюдайте осторожность, чтобы не упасть с него.

• После снятия фильтра не дотрагивайтесь до металлических частей внутри наружного блока, несоблюдение данного правила может привести к травме.

■ PLA-RP·AA

1 Потяните за круглую ручку на воздухозаборной решетке в направлении,

указанном стрелкой; решетка должна открыться.

2 Откройте воздухозаборную решетку. 3 Освободите ручку на центральном ребре воздухозаборной решетки и

потянув фильтр вперед, снимите его.

A Рукоятка B Решетка C Воздухозаборная решетка D Фильтр

10. Уход и чистка

■ PKA-RP·GAL

1 Потяните оба нижние угла воздухозаборной решетки, чтобы открыть ее,

затем поднимите фильтр.

■ PKA-RP·FA L

1 Держитесь за наконечник фильтра (расположенный внизу заборной

решетки) и снимите, потянув его вниз.

A Фильтр B Наконечник

• Для повторной установки фильтров нажмите на наконечник фильтра вверх.

■ PCA-RP·GA

1 Откройте воздухозаборную решетку. 2 Удерживайте рукоятку фильтра, затем потяните его вверх в направлении

стрелки. При установке фильтра после чистки убедитесь, что он вставлен достаточно глубоко - до стопора.

A Фильтр B Воздухозаборная решетка C Рукоятка D Стопор

■ PMH-P·BA

■ PSA-RP·GA

• Удалите винт из ручки всасывающей решетки.

• Всасывающая решетка откроется если Вы потяните за ручку в направлении указанном стрелкой 1.

• Фильтр установлен внутри всасывающей решетки и откроется если Вы потяните его в направлении указанном стрелкой 2.

a Всасывающая решетка b Ручка c Винт

■ PCA-RP·HA

RP71 → 3 деталей RP125 → 4 деталей

s Очистка масляного фильтра (серии PCA-P·HA)

1) Снятие масляного фильтра

1 Снимите фильтр, сдвинув его в направлении стрелки.

2) Замена фильтрующего элемента

1 Снимите масляный фильтр, сдвинув его в направлении стрелки. 2 Снимите два металлических штуцера для фильтрующего элемента в

соответствии со следующей процедурой. Согните металлические штуцеры по направлению к стороне 1 (внутри), затем сдвиньте их в направлении 2 для снятия.

3 Замените фильтрующий элемент (одноразовый).

Дополнительные детали: PAC-SG38KF (12 деталей)

Примечание: Крепко установите фильтрующий элемент в корпусе.

4 Установите штуцеры для фильтрующего элемента в исходное положение. 5 Поверните сторону, на которой установлены металлические штуцеры

масляного фильтра, вниз, и установите фильтр в блок.

A Рукоятка B Масляный фильтр

3) Очистка корпуса масляного фильтра

Необходимые инструменты

• Защитные средства, такие, как резиновая перчатка

• Жесткая или простая щетка

Примечание: Не пользуйтесь металлической жесткой или обычной щеткой, так как имеется вероятность повреждения алюминиевых материалов.

• Бытовое нейтральное моющее средство или слабощелочное моющее средство (для мойки тарелок или одежды)

Примечание: Если для очистки используется слабощелочное моющее средство, детали, сделанные из алюминия, могут обесцветиться.

C Фильтрующий элемент D Металлический штуцер для фильтрующего

элемента

Примечание: Перед очисткой масляного фильтра убедитесь в том, что фильтр вынут.

1 Нажатие кнопки PUSH на внешней стороне воздухозаборной решетки

приводит к открытию воздухозаборной решетки.

2 Фильтр, на котором располагается воздухозаборная решетка может быть

удален при помощи потягивания фильтра вперед.

1 Если фильтр не слишком грязный. (Если фильтр очищается один раз в

неделю (один раз через 100 часов работы).)

Промойте фильтр водой и вышеуказанным моющим средством, используя жесткую или простую щетку и т.д. (Более эффективно промыть фильтр теплой водой.) 2 Если фильтр очень грязный. Добавьте вышеназванное моющее средство (его концентрация должна составлять примерно 1/10 неразбавленного раствора) в воду с температурой 50 °C или меньше и вымочите в течение 1 часа или больше перед промывкой.

Предупреждение: Чтобы не обжечь руки, начинайте промывку фильтра после того, как горячая вода остынет.

237

WEEKLY

SIMPLE

AUTO OFF

11. Исправление неполадок

Возникла проблема?

Кондиционер не обеспечивает должный обогрев или охлаждение.

При начале работы в режиме обогрева теплый воздух из внутреннего прибора поступает через некоторое время.

В режиме обогрева кондиционер останавливается до достижения заданной температуры в помещении.

Направление потока воздуха изменяется при работе или направление потока воздуха нельзя задать.

При изменении направления воздушного потока, лопатки всегда двигаются вверх и вниз, проходя через заданное положение, перед тем, как полностью остановиться в положении.

Слышен звук текущей воды или время от времени шипящий звук.

Слышен треск или скрип.

В помещении неприятный запах.

Из внутреннего прибора выходит белая дымка или пар.

Из наружного прибора выходит вода или пар.

Индикатор работы не появляется на дисплее пульта дистанционного управления.

На дисплее пульта дистанционного управления отображается “

При перезапуске кондиционера вскоре после его останова он не работает, несмотря на нажатие кнопки ON/OFF (ВКЛ/ВЫКЛ).

Кондиционер работает без нажатия кнопки ON/OFF (ВКЛ/ВЫКЛ).

Кондиционер останавливается без нажатия кнопки ON/OFF (ВКЛ/ВЫКЛ).

Невозможно задать работу по таймеру с пульта дистанционного управления.

На дисплее пульта дистанционного управления отображается сообщение “PLEASE WAIT” (ПОЖАЛУЙСТА, ПОДОЖДИТЕ).

На дисплее пульта дистанционного управления отображается код ошибки.

Слышен звук дренажа воды или вращения двигателя.

”.

Вот решение. (Прибор работает нормально.)

■ Очистите фильтр. (При загрязнении или закупорке фильтра поток воздуха уменьшается.)

■ Проверьте регулировку температуры и отрегулируйте заданную температуру.

■ Убедитесь, что вокруг наружного прибора достаточно места. Не заблокирован

ли впуск или выпуск воздуха?

■ Не оставлена ли открытой дверь или окно?

■ Теплый воздух не поступает до тех пор, пока внутренний прибор не прогреется

до достаточной степени.

■ Если температура наружного воздуха низка, а влажность высокая, на наружном приборе может образоваться изморось. Если это произойдет, наружный прибор работает в режиме размораживания. Обычная работа должна возобновиться примерно через 10 минут.

■ В режиме охлаждения лопатки автоматически перемещаются в горизонтальное (вниз) положение после 1 часа, если выбрано направление потока воздуха вниз (горизонтально). Это необходимо для предотвращения образования воды и падения капель с лопаток.

■ В режиме обогрева лопатки автоматически перемещаются в направление горизонтального потока воздуха, когда температура потока воздуха низкая, или в режиме размораживания.

■ При изменении направления воздушного потока лопатки перемещаются в заданное положение после определения базового положения.

■ Эти звуки могут быть слышны, когда в кондиционере течет хладагент, или при изменении потока хладагента.

■ Эти звуки могут быть слышны при трении деталей друг о друга по причине расширения и сжатия из-за изменений температуры.

■ Внутренний прибор всасывает воздух с газами, исходящими из стен, ковровых настилов, мебели, а также запахи одежды, затем выдувает этот воздух обратно в помещение.

■ Если температура в помещении и влажность высокие, такое явление может наблюдаться при начале работы.

■ В режиме размораживания может подаваться холодный воздушный поток, который может казаться дымкой.

■ В режиме охлаждения вода может образовываться и капать с холодных труб и стыков.

■ В режиме обогрева вода может образовываться и капать с теплообменника.

■ В режиме размораживания вода на теплообменнике испаряется, и может

появиться водяной пар.

■ Включите питание. На дисплее пульта дистанционного управления появится “

”.

■ При центральном управлении на пульте дистанционного управления появляется “ ”, и запустить или остановить работу кондиционера с пульта дистанционного управления нельзя.

■ Подождите примерно три минуты. (Работа остановилась для защиты кондиционера.)

■ Не установлен ли таймер включения? Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для останова работы.

■ Не подключен ли кондиционер к центральному пульту дистанционного управления? Проконсультируйтесь с людьми, управляющими кондиционером.

■ Не отображается ли “ Проконсультируйтесь с людьми, управляющими кондиционером.

■ Не задана ли функция автоматического восстановления после сбоев электропитания? Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для останова работы.

■ Не установлен ли таймер отключения? Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для перезапуска работы.

■ Не отображается ли “ Проконсультируйтесь с людьми, управляющими кондиционером.

■ Действительны ли настройки таймера? Если таймер можно задать, на дисплее пульта дистанционного управления отображается

■ Осуществляются первоначальные настройки. Подождите примерно 3 минуты.

■ Включились защитные устройства для защиты кондиционера.

■ Не пытайтесь отремонтировать данное оборудование самостоятельно.

Немедленно отключите питание и обратитесь к своему поставщику. Обязательно сообщите поставщику наименование модели и информацию, которая появилась на дисплее пульта дистанционного управления.

■ При останове режима охлаждения дренажный насос включается, затем останавливается. Подождите примерно 3 минуты.

” на дисплее пульта дистанционного управления?

, или

238

11. Исправление неполадок

Возникла проблема? Вот решение. (Прибор работает нормально.)

Уровень шума превышает уровень, указанный в технических характеристиках.

■ Уровень рабочего звука в помещении зависит от акустики конкретного помещения, как показано в следующей таблице, и этот уровень будет выше, чем указано в технических характеристиках, которые были измерены в эхонегативном помещении.

Примеры местоположения

Уровни шума

Помещения с высоким уровнем поглощения шума

Студия радиовещания,

музыкальная студия и

т.д.

от 3 до 7 дБ

Обычные помещения

Приемная, вестибюль

гостиницы и т.д.

от 6 до 10 дБ

Помещения с низким уровнем поглощения шума

Офис,

гостиничный

номер

от 9 до 13 дБ

На пульте дистанционного управления ничего не отображается, дисплей тусклый, или внутренний прибор получает сигналы, если только пульт дистанционного управления находится близко.

Лампа работы около приемника пульта дистанционного управления на внутреннем приборе мигает.

12. Технические характеристики

Модель Электропитание (Напряжение <В> / Частота <Гц>) Номинальная потребляемая мощность (Только внутренний прибор) Номинальный ток (Только внутренний прибор) <A> ОБОГРЕВАТЕЛЬ <кВт> Габариты (Высота) <мм> Габариты (Ширина) <мм> Габариты (Глубина) <мм> Скорость движения воздушного потока в вентиляторе

(Низкая-Средняя 2-Средняя 1-Высокая) <м Уровень шума (Низкая-Средняя 2-Средняя 1-Высокая) <дБ> Масса Нетто <кг>

*1 Цифра в () означает GRILL (решетка).

(Низкая-Средняя 2-Средняя 1-Высокая) <м Уровень шума (Низкая-Средняя 2-Средняя 1-Высокая) <дБ> Масса Нетто <кг>

*1 Цифра в () означает GRILL (решетка).

<кВт>

/мин>

<кВт>

/мин>

PLA-RP35AA PLA-RP50AA PLA-RP60AA PLA-RP71AA PLA-RP100AA PLA-RP125AA PLA-RP140AA

0,16/0,16 0,16/0,16 0,16/0,16 0,16/0,16 0,25/0,25 0,33/0,33 0,33/0,33 0,79/0,79 0,79/0,79 0,79/0,79 0,79/0,79 1,25/1,25 1,64/1,64 1,64/1,64

–––––––

11-12-13-14 14-15-16-18 15-16-18-20 20-23-26-28 22-25-28-30

27-28-29-31 28-29-31-33 28-30-32-34 33-36-39-41 37-40-43-45

PLH-P35AAH PLH-P50AAH PLH-P60AAH PLH-P71AAH PLH-P100AAH PLH-P125AAH PLH-P140AAH

0,16/0,16 0,16/0,16 0,16/0,16 0,16/0,16 0,25/0,25 0,33/0,33 0,33/0,33 0,79/0,79 0,79/0,79 0,79/0,79 0,79/0,79 1,25/1,25 1,64/1,64 1,64/1,64

1,29 1,29 1,93 1,93 2,39 2,76 2,76

11-12-13-14 14-15-16-18 15-16-18-20 20-23-26-28 22-25-28-30

27-28-29-31 28-29-31-33 28-30-32-34 33-36-39-41 37-40-43-45

■ Батарейки разряжены. Замените батарейки и нажмите кнопку Reset (Сброс).

■ Если после замены батареек ничего не появляется, убедитесь, что батарейки вставлены с соблюдением полярности (+, –).

■ Включилась функция самодиагностики для защиты кондиционера.

■ Не пытайтесь отремонтировать данное оборудование самостоятельно.

Немедленно отключите питание и обратитесь к своему поставщику. Обязательно сообщите поставщику наименование модели.

~/N 230/50

258(30) 298(30)

840(950) 840(950)

24(5) 30(5) 32(5)

~/N 230/50

258(30) 298(30)

840(950) 840(950)

26(5) 32(5) 34(5)

Средняя 2-Средняя 1-Высокая или Низкая-Высокая) <м Уровень шума (Низкая-Средняя 2-Средняя

1-Высокая или Низкая-Высокая) <дБ> Масса Нетто <кг>

PKA-RP35GAL PKA-RP50GAL PKA-RP60FAL PKA-RP71FAL PKA-RP100FAL

<кВт>

/мин>

~/N 230/50 0,07/0,07 0,07/0,07 0,09/0,09 0,09/0,09 0,11/0,11 0,33/0,33 0,33/0,33 0,43/0,43 0,43/0,43 0,52/0,52

–––––

340

990 1400 1680

235

9-10-11-12 15-20 22-28

36-38-41-43 39-45 41-46

16 24 28

239

12. Технические характеристики

(Низкая-Средняя 2-Средняя 1-Высокая) <м Уровень шума (Низкая-Средняя 2-Средняя 1-Высокая) <дБ> Масса Нетто <кг>

<кВт>

/мин>

<кВт>

/мин>

<кВт>

/мин>

PKH-P35GALH PKH-P50GALH PKH-P60FALH PKH-P71FALH PKH-P100FALH

~/N 230/50 0,07/0,07 0,07/0,07 0,09/0,09 0,09/0,09 0,11/0,11 0,33/0,33 0,33/0,33 0,43/0,43 0,43/0,43 0,52/0,52

0,73 0,73 1,93 1,93 2,20

340

990 1400 1680

235

9-10-11-12 15-20 22-28

36-38-41-43 39-45 41-46

17 26 30

PCA-RP50GA PCA-RP60GA PCA-RP71GA PCA-RP100GA PCA-RP125GA PCA-RP140GA

~/N 230/50 0,09/0,09 0,12/0,12 0,12/0,12 0,15/0,15 0,22/0,22 0,22/0,22 0,41/0,41 0,53/0,53 0,53/0,53 0,69/0,69 1,01/1,01 1,01/1,01

––––––

210 270

1000 1310 1620

680

10-11-12-13 14-15-16-18 20-21-23-25 27-30-32-34

37-38-40-42 37-39-41-43 40-41-43-45 41-43-45-46 42-44-46-48

27 34 37 43 45

PCH-P50GAH PCH-P60GAH PCH-P71GAH PCH-P100GAH PCH-P125GAH PCH-P140GAH

~/N 230/50 0,09/0,09 0,12/0,12 0,12/0,12 0,15/0,15 0,22/0,22 0,22/0,22 0,41/0,41 0,53/0,53 0,53/0,53 0,69/0,69 1,01/1,01 1,01/1,01

1,29 1,93 1,93 2,48 2,76 2,76

210 270

1000 1310 1620

680

10-11-12-13 14-15-16-18 20-21-23-25 27-30-32-34

37-38-40-42 37-39-41-43 40-41-43-45 41-43-45-46 42-44-46-48

28,5 36 39,5 46 48

ая-Высокая)

<кВт>

<м3/мин>

<дБ>

<кВт>

<м3/мин>

<дБ>

PCA-RP71HA PCA-RP125HA

~/N 230/50 0,09/0,09 0,26/0,26 0,43/0,43 1,19/1,19

––

280

1136 1520

650 17-19 30-38 34-38 44-50

41 56

PSA-RP71GA PSA-RP100GA PSA-RP125GA PSA-RP140GA

~/N 230/50 0,15/0,15 0,24/0,24 0,28/0,28 0,36/0,36 0,66/0,66 1,06/1,06 1,23/1,23 1,59/1,59

––––

1900

600

270 350 15-18 24-31 26-33 27-35 40-45 44-49 46-51 47-52

43 51 53

240

12. Технические характеристики

*1 Цифра в () означает GRILL (решетка).

ая-Высокая)

<кВт>

<м3/мин>

<кВт>

/мин>

<кВт>

<м3/мин>

PSH-P71GAH PSH-P100GAH PSH-P125GAH PSH-P140GAH

~/N 230/50 0,15/0,15 0,24/0,24 0,28/0,28 0,36/0,36 0,66/0,66 1,06/1,06 1,23/1,23 1,59/1,59

1,93 2,48 2,76 2,76

1900

600

270 350

15-18 24-31 26-33 27-35

<дБ>

40-45 44-49 46-51 47-52

45 53 55

PMH-P25BA PMH-P35BA PMH-P50BA

~/N 230/50 0,04/0,04 0,06/0,06 0,06/0,06 0,19/0,19 0,29/0,29 0,29/0,29

–––

230 (30)

812 (1000)

395 (470)

6,3-6,8-7,6-8,4

29-31-33-35 34-36-38-40 36-38-40-42

PEAD-RP35EA PEAD-RP50EA PEAD-RP60EA PEAD-RP71EA PEAD-RP100EA PEAD-RP125EA PEAD-RP140EA

0,13/0,13 0,14/0,14 0,16/0,16 0,35/0,35 0,57/0,57 0,59/0,59 0,61/0,61 0,55/0,55 0,61/0,61 0,70/0,70 1,55/1,55 2,53/2,53 2,62/2,62 2,69/2,69

–––––––

11-14 13,5-17 17-21 20-25 27-34 33,5-42 36,5-46

34-38 36-40 37-41 37-41 41-46 44-50 46-51

33 35 42 44 62 65 70

7-8-9-10 8-9-10-11

14 (3)

~/N 230/50

295 325

935 1175 1415 1715

700 740

30/70 70 (130 опция)

ая-Высокая)

<кВт>

<м3/мин>

<дБ>

<кВт>

<м3/мин>

<дБ>

PEHD-P35EAH PEHD-P50EAH PEHD-P60EAH PEHD-P71EAH

~/N 230/50 0,13/0,13 0,14/0,14 0,16/0,16 0,35/0,35 0,57/0,57 0,59/0,59 0,61/0,61 0,55/0,55 0,61/0,61 0,70/0,70 1,55/1,55 2,53/2,53 2,62/2,62 2,69/2,69

0,90 0,90 1,40 1,90 2,20 2,70 2,70

295 325

935 1175 1415 1715

700 740

11-14 13,5-17 17-21 20-25 27-34 33,5-42 36,5-46

30/70 70 (130 опция)

34-38 36-40 37-41 37-41 41-46 44-50 46-51

35 37 44 46 65 68 73

PEAD-RP60GA PEAD-RP71GA PEAD-RP100GA

~/N 230/50 0,18/0,18 0,21/0,21 0,28/0,28 0,80/0,80 0,94/0,94 1,25/1,25

–––

275

117 1 1 411

74 0

16,5-21 20-25 26,5-33

10/50/70

35-40 37-41 42-45

42 42 50

PEHD-P100EAH PEHD-P125EAH PEHD-P140EAH

241

This product is designed and intended for use in the residential,

commercial and light-industrial environment.

The product at hand is based on the following EU regulations:

• Low Voltage Directive 73/23/ EEC

• Electromagnetic Compatibility Directive 89/

336/ EEC

Please be sure to put the contact address/telephone number on

this manual before handing it to the customer.

BG79U581H01

HEAD OFFICE: MITSUBISHI DENKI BLDG., 2-2-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN

Printed in UNITED KINGDOM

Mitsubishi electric PCA-RP100GA, PCA-RP125GA, PCA-RP140GA, PCA-RP50GA, PCA-RP60GA User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
