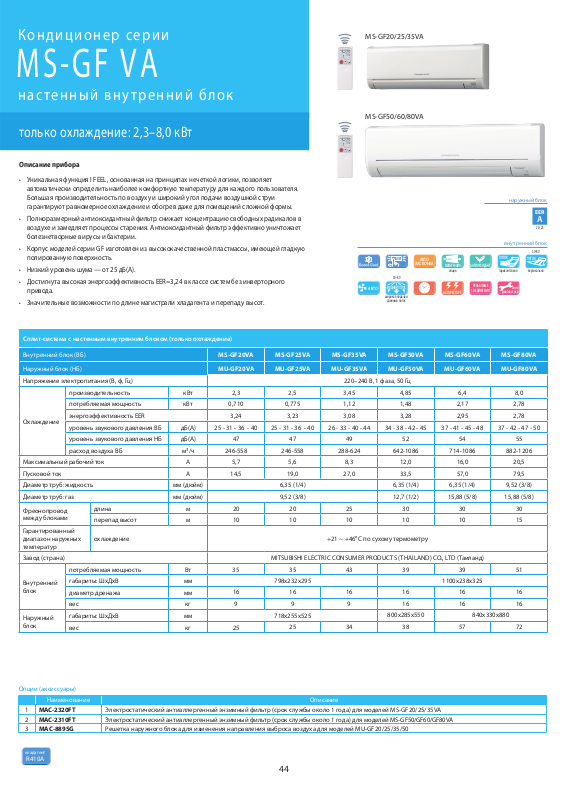

Кондиционер серии
MS-GF VA
настенный внутренний блок
только охлаждение: 2,3–8,0 кВт
Описание прибора
t Уникальная функция I FEEL, основанная на принципах нечеткой логики, позволяет
автоматически определить наиболее комфортную температуру для каждого пользователя.
Большая производительность по воздуху и широкий угол подачи воздушной струи
гарантируют равномерное охлаждение и обогрев даже для помещений сложной формы.
t Полноразмерный антиоксидантный фильтр снижает концентрацию свободных радикалов в
воздухе и замедляет процессы старения. Антиоксидантный фильтр эффективно уничтожает
болезнетворные вирусы и бактерии.
t Корпус моделей серии GF изготовлен из высококачественной пластмассы, имеющей гладкую
полированную поверхность.
t Низкий уровень шума — от 25 дБ(А).
t Достигнута высокая энергоэффективность EER=3,24 в классе систем без инверторного
привода.
t Значительные возможности по длине магистрали хладагента и перепаду высот.
MS-GF20/25/35VA
MS-GF50/60/80VA
ЗАСЛОНКА
50–80
МОЩНЫЙ ПОТОК
АВТО
широкая подача и
длинный поток
АВТО
ФИЛЬТРАЦИЯ
опция
АВТОРЕСТАРТ
АНТИОКСИДАНТ
РЕЗЬБОВЫЕ
СОЕДИНЕНИЯ
наружный блок
внутренний блок
ПОТОК
ПОТОК
диагностика
вертикально
само
горизонтально
EER
A
20, 25
50–80
Сплит-система с настенным внутренним блоком (только охлаждение)
Внутренний блок (ВБ) MS-GF20VA MS-GF25VA MS-GF35VA MS-GF50VA MS-GF60VA MS-GF80VA
Наружный блок (НБ) MU-GF20VA MU-GF25VA MU-GF35VA MU-GF50VA MU-GF60VA MU-GF80VA
Напряжение электропитания (В, ф, Гц) 220–240 B, 1 фаза, 50 Гц
производительность кВт 2,3 2,5 3,45 4,85 6,4 8,0
потребляемая мощность кВт 0,710 0,775 1,12 1,48 2,17 2,78
Охлаждение
Максимальный рабочий ток А 5,7 5,6 8,3 12,0 16,0 20,5
Пусковой ток А 14,5 19,0 27,0 33,5 57,0 79,5
Диаметр труб: жидкость мм (дюйм) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 9,52 (3/8)
Диаметр труб: газ мм (дюйм) 9,52 (3/8) 12,7 (1/2) 15,88 (5/8) 15,88 (5/8)
Фреонопровод
между блоками
Гарантированный
диапазон наружных
температур
Завод (страна) MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд)
Внутренний
блок
Наружный
блок
энергоэффективность EER 3,24 3,23 3,08 3,28 2,95 2,78
уровень звукового давления ВБ дБ(А) 25 - 31 - 36 - 40 25 - 31 - 36 - 40 26 - 33 - 40 - 44 34 - 38 - 42 - 45 37 - 41 - 45 - 48 37 - 42 - 47 - 50
уровень звукового давления НБ дБ(А) 47 47 49 52 54 55
3
расход воздуха ВБ м
длина м 20 20 25 30 30 30
перепад высот м 10 10 10 10 10 15
охлаждение +21 ~ +46
потребляемая мощность Вт 35 35 43 39 39 51
габариты: ШхДхВ мм 798х232х295 1100х238х325
диаметр дренажа мм
вес кг 9 9 9 16 16 16
габариты: ШхДхВ мм 718x255x525
вес кг 25
/ч 246-558 246-558 288-624 642-1086 714-1086 882-1206
º
C по сухому термометру
16 16 16 16 16 16
800x285x550 840x330x880
25 34 38 57 72
Опции (аксессуары)
Наименование Описание
1 MAC-2320FT Электростатический антиаллергенный энзимный фильтр (срок службы около 1 года) для моделей MS-GF20/25/35VA
2 MAC-2310FT Электростатический антиаллергенный энзимный фильтр (срок службы около 1 года) для моделей MS-GF50/GF60/GF80VA
3 MAC-889SG Решетка наружного блока для изменения направления выброса воздуха для моделей MU-GF20/25/35/50
хладагент
R410A
44
Ротация и резервирование
Описание системы ротации и резервирования кондиционеров
Система предназначена для обеспечения ротации и резервирования в комплексе из нескольких
кондиционеров (сплит-систем), использующих ИК-пульты управления. Система состоит из базового
блока и исполнительных блоков (по одному на каждый кондиционер). Комплекс может включать до
15 кондиционеров, объединенных в две или три группы.
Исполнительные устройства посредством ИК-излучателей осуществляют включение и выключение
кондиционеров по команде базового блока. Команды передаются по радиоканалу на расстояние до
50 м. Могут быть реализованы различные варианты ротации и резервирования групп кондиционеров.
Все настройки выполняются с помощью интерактивного меню базового блока.
Особенности системы:
t Не требуется прокладка сигнальных линий между кондиционерами.
t Гибкий выбор холодопропроизводительности системы за счет использования до 15
кондиционеров без ограничения их мощности.
t Возможна реализация различных схем ротации и резервирования.
t Высокая надежность, обусловленная отсутствием силовых коммутирующих устройств и
необходимости использования функции «рестарт» кондиционеров.
t Простая настройка системы и наглядная информации о её работе.
t Возможно масштабирование системы с минимальными затратами.
t Возможно вынесения базового блока управления в смежное помещение.
Параметры БУРР-1 БИС-1
Напряжение питания В 220±20% 220±20%
Максимальная потребляемая мощность (Вт)
Диапазон рабочих температур
Диапазон измеряемых температур
Дальность радиосвязи (прямая видимость)
Габаритные размеры
Масса прибора
Режим работы
Вт 1,5 0,6
ºС –20 ~ +70 –20 ~ +70
ºС –55 ~ +125 –55 ~ +125
м 50 50
мм 140х88х62 105х65х30
г 320 170
непрерывный непрерывный
БУРР-1
БИС-1
Зонд ИК-излучателя
Работа в режиме охлаждения при
–30°С
Описание низкотемпературного комплекта
Низкотемпературный комплект предназначен для обеспечения работоспособности систем
кондиционирования воздуха в режиме охлаждения при температуре окружающей среды до –30°С.
Комплект состоит из регулятора частоты вращения вентилятора и трех саморегулирующихся
электрических нагревателей: для картера компрессора, для дросселирующего элемента и для
дренажного шланга.
Компоненты для низкотемпературной эксплуатации сертифицированы.
Полный комплект документации по результатам испытаний систем в климатической камере можно
получить у дистрибьюторов.
Компании-дистрибьюторы осуществляют установку низкотемпературных комплектов в
наружные блоки MU-GF VA производства Mitsubishi Electric по предварительному заказу.
Сплит-система с настенным внутренним блоком только охлаждение:
Внутренний блок MS-GF25VA MS-GF35VA MS-GF50VA MS-GF60VA MS-GF80VA
Наружный блок MU-GF25VA MU-GF35VA MU-GF50VA MU-GF60VA MU-GF80VA
2,5 ~ 8,0 кВт
РДК-9.9
Нагреватель картера компрессора Нагреватель дренажного шлангаНагреватель капиллярной трубки Регулятор давления конденсации
45

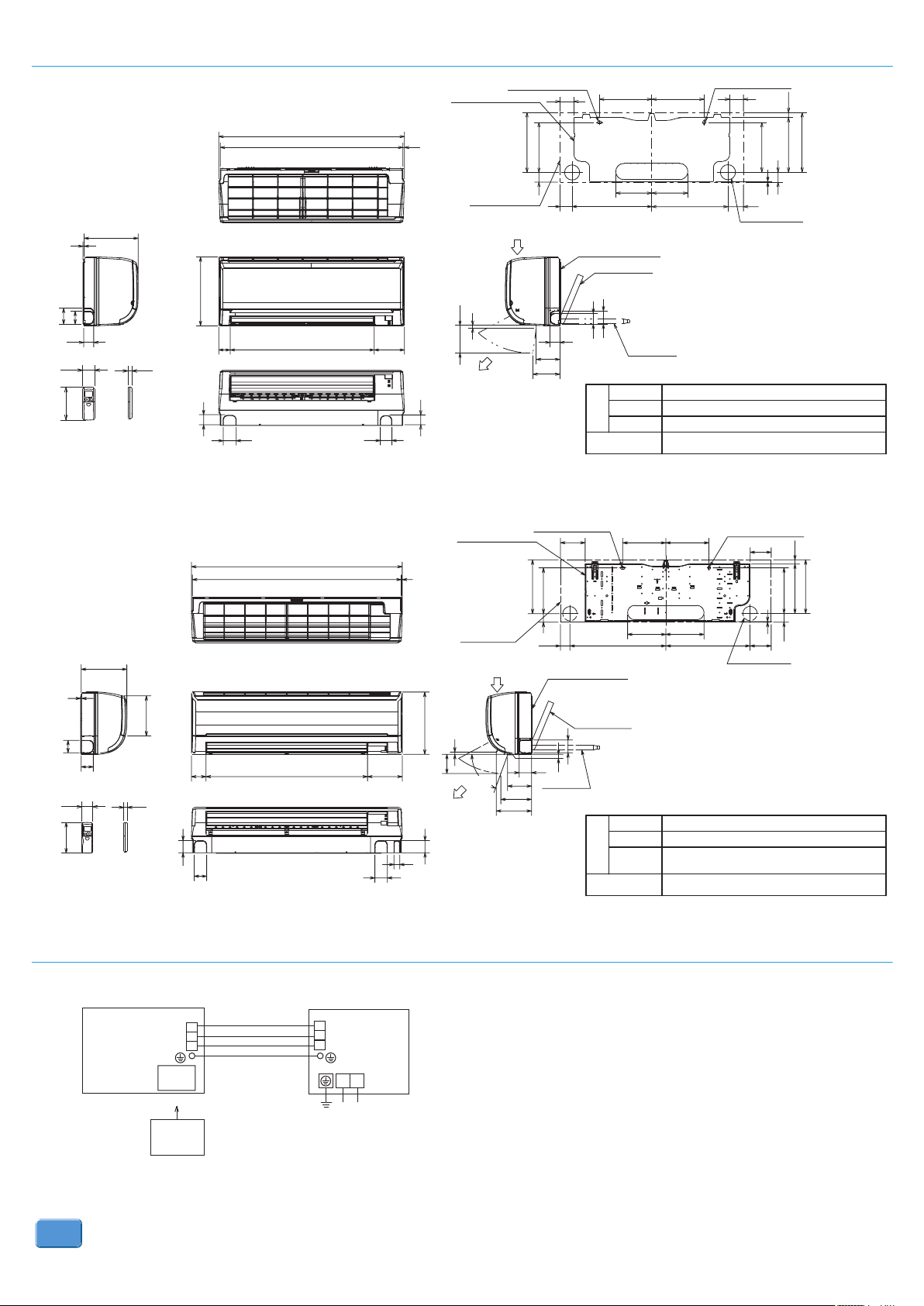

Размеры внутренних блоков
ВНУТРЕННИЕ БЛОКИ:
MS-GF20VA
MS-GF25VA
MS-GF35VA
232
5
69
56
45
58
159
управления
19
ИК-пульт
KM12A
MS-GF50VA
MS-GF60VA
MS-GF80VA
295
монтажная пластина
798
785 6,5
100
50
43
56
1100
1090 5
130619
Выход воздуха
42
50
монтажная пластина
овальное отв. 11×26
254
контур
внутреннего блока
Вход воздуха
8
овальное отв. 11×26
281
80
212,5
41
42
107
112
129
239,5
225 225
155 155
33861
монтажная пластина
трубопроводы
69
56
дренажный
шланг
Изоляция
Жидкость
провод
Фреоно-
Газ
Дренажный шланг
225 225
Ø35 (наружный диаметр)
MS-GF20/25/35VA: Ø7 - 0,5 м (вальцовка Ø6,35)
MS-GF20/25/35VA: Ø9,52 - 0,43 м (вальцовка Ø9,52)
Наружный диаметр изоляции Ø28,
наружный диаметр штуцера Ø16
овальное отв. 11×20
80
315 84
отв. в стене Ø65
овальное отв. 11×20
110
211,5
3
21,5
231,5
42
253
21,5
258,5
Ед. изм.: мм
280
238
5
65
58
159
63
ИК-пульт
управления
KM12B
210
19
63
65
325
18184376
Выход воздуха
63
30
65
Схема соединений внутреннего и наружного блоков
Модели «только охлаждение»
внутренний
блок
ИК-
приемник
L
N
2
2
4 х 1,5 мм
наружный
L
N
2
блок
L
N
контур
внутреннего блока
Вход воздуха
12
100
(70°)
184
125
160
44
монтажная пластина
трубопроводы
67
65
3
дренажный
шланг
Фреоно-
Дренажный шланг
Изоляция
Жидкость
Газ
провод
199.5199.5
439,5500,549,5
Ø50 (наружный диаметр)
MS-GF50/60/80VA: Ø9,52 - 0,5 м (вальцовка Ø6,35)
MS-GF50VA: Ø12 - 0,43 м (вальцовка Ø12,7)
MS-GF60/80VA: Ø12 - 0,43 м (вальцовка Ø15,88)
Наружный диаметр изоляции Ø28,
наружный диаметр штуцера Ø16
3
452 385
110,5
отв. в стене Ø75
хладагент
R410A
пульт
ДУ
беспроводной
в комплекте
кабель питания
(автоматический выключатель)
2
MU-GF20/25/35VA: 3 х 2,5 мм
MU-GF50VA: 3 х 2,5 мм
MU-GF60VA: 3 х 2,5 мм
MU-GF80VA: 3 х 4 мм
2
2
2
(25 А)
(16 А)
(20 А)
(10 А)
46

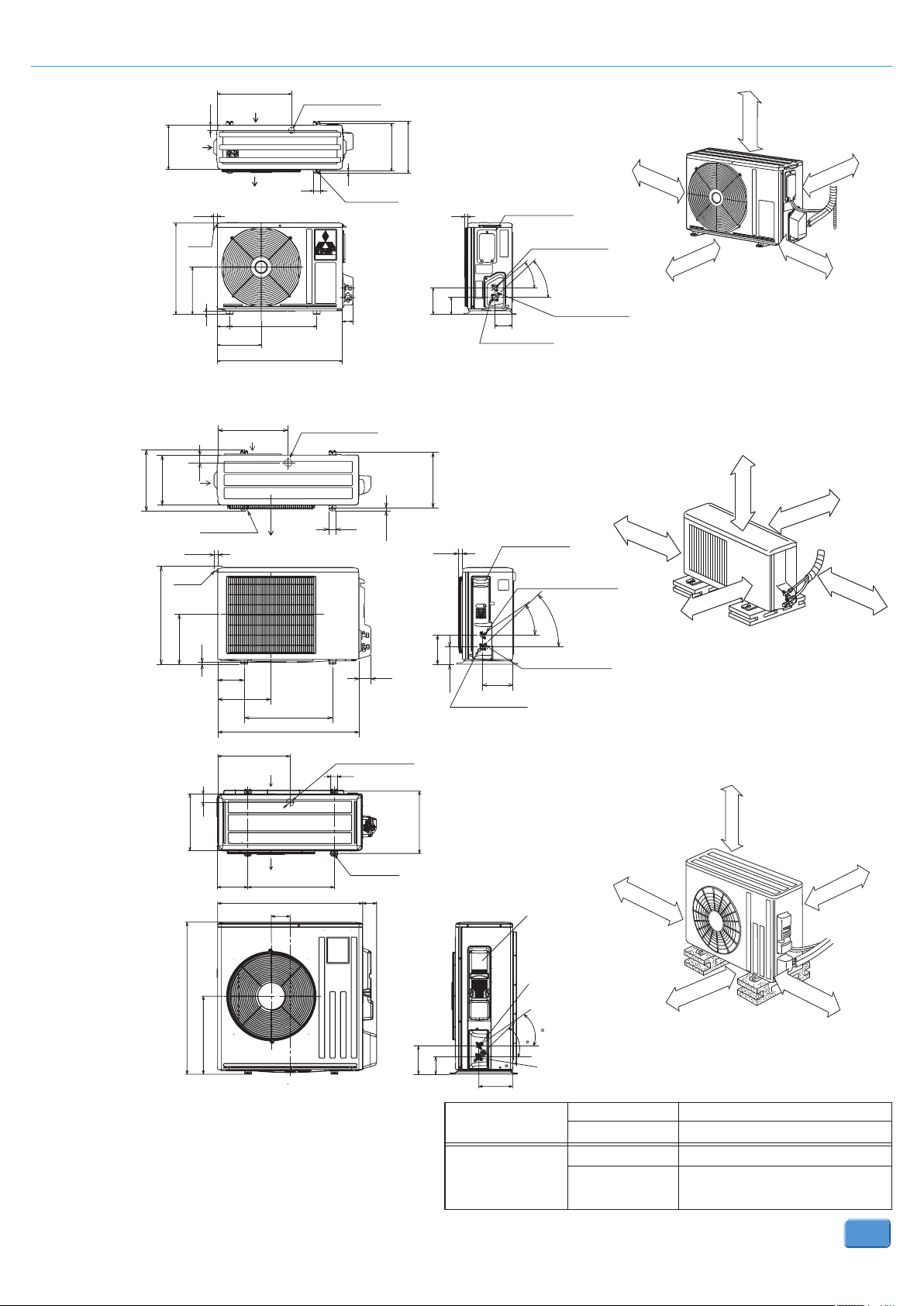

Размеры наружных блоков
НАРУЖНЫЕ БЛОКИ:
MU-GF20VA
MU-GF25VA
MU-GF35VA
НАРУЖНЫЙ БЛОК:
MU-GF50VA
344,5
285
255
525
вход
воздуха
22,3
ручка
271
44
вход
воздуха
22,3
вход воздуха
30,5
выход воздуха
70
18
251
вход воздуха
2 отв. 10 x 21
425
500 (между
болтами
крепления)
718
400
выход воздуха
дренажных отв. Ø33
между
15
40
дренажных отв. Ø42
2 отв. 10 x 16
61
40
болтами
264~280
крепления
17,5
300
между
болтами
151,2
96,2
304~325
крепления
23
19
панель сервисная
штуцер
(жидкость): Ø6,35
40º
43º
99,4
сервисный штуцер
панель сервисная
Пространство для установки
штуцер (газ): Ø15,88
Пространство для установки
более 100 мм
более 100 мм
более 200 мм
открыты две стороны:
левая, правая или задняя
Ед. изм.: мм
более 100 мм
более 100 мм
более 350 мм
100 мм и более при отсутствии
препятствий спереди и с боковых
сторон
более 100 мм
НАРУЖНЫЕ БЛОКИ:
MU-GF60VA
MU-GF80VA
550
ручка
280
880
330
10
50
452
150
302,5
417,5
вход воздуха
175
500 (между
болтами
крепления)
800
выход
воздуха
500
840
109
69
дренажных отв. Ø42
40
между
болтами
2 отв. 10 х 21
81
164,5
360
крепления
170,5
99,5
сервисный штуцер
штуцер (жидкость): Ø6,35
35°
43°
штуцер (газ): Ø12,7
Пространство для установки
более 100 мм
сервисная панель
штуцер (жидкость):
MU-GF60VA — Ø6,35 (вальцовка),
MU-GF80VA — Ø9,52 (вальцовка)
35
44
более 200 мм
открыты две стороны:
левая, правая или задняя
более 500 мм
более 500 мм
более 350 мм
более100 мм
более 350 мм
Регулирование количества хладагента (R410A)
t
Наружный прибор заправлен достаточным количеством хладагента
при длине магистрали хладагента до 7,5 м. Если длина трубы
превышает 7,5 м, то необходима дополнительная заправка
хладагента (R410A).
164,5
99,5
Длина трубы
Количество хладагента,
которое необходимо
добавить в систему
47
195
штуцер (газ): Ø15.88 (вальцовка)
До 7,5 м
Свыше 7,5 м Требуется дозаправка (см. таблицу ниже)
MU-GF20/25/35VA
MU-GF50VA
MU-GF60VA
MU-GF80VA
Дозаправка не требуется
20 г/м × (длина трубы хладагента (м) - 7,5)
20 г/м × (длина трубы хладагента (м) - 7,5)
хладагент
R410A
