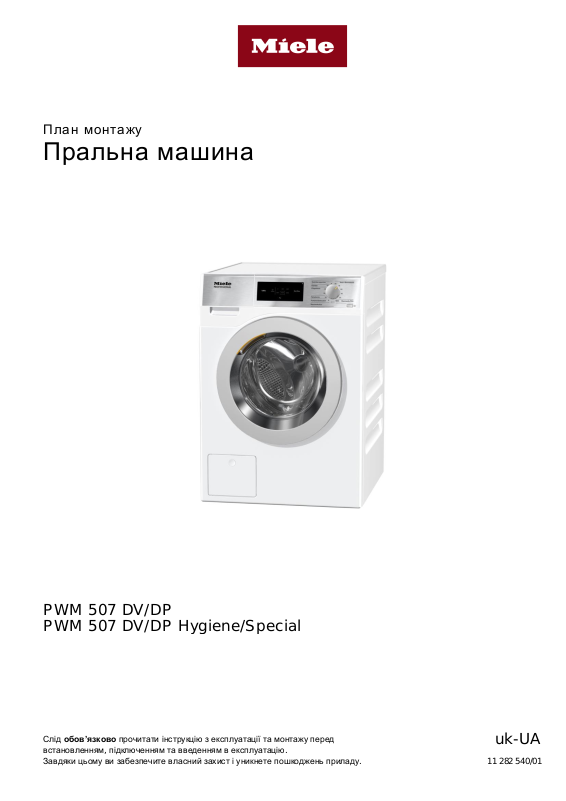

Miele PWM 507 DV, PWM 507 DP, PWM 507 DV Hygiene, PWM 507 DP Hygiene, PWM 507 DV Special Installation plan [uk]

План монтажу

Пральна машина

PWM 507 DV/DP

PWM 507 DV/DP Hygiene/Special

Слід обов’язково прочитати інструкцію з експлуатації та монтажу перед
встановленням, підключенням та введенням в експлуатацію.
Завдяки цьому ви забезпечите власний захист і уникнете пошкоджень приладу.

uk-UA

11 282 540/01

2 11 282 540/01

Виробник:
Мілє & Ці. КГ, Карл-Мілє-Штрасе, 29, 33332 Ґютерсло, Німеччина
Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Німеччина

Виготовлено на заводі:
Мілє Техніка с.р.о., Сумперська 1348, 78391, Юнічев, Чехія
Miele Technika s.r.o., Sumperska 1348, 78391 Uničov, Чехія

Уповноважений представник виробника в Україні:
ТОВ «Мілє»
вул. Жилянська 48, 50A
01033 Київ, Україна
Tелефон: + 38 [phone]
Телефакс: + 38 [phone]

Веб-сайт: www.miele.ua
Ел. пошта: [e-mail]

Пояснення:

Потрібне підключення

Підключення опціональне або
потрібне залежно від виконання
приладу

DV

Зливний клапан

KW

Підключення холодної води

AW

Підключення зливу води

DP

Зливний насос

B

Закріплення приладу

PA

Контур заземлення

DOS

Під’єднання пристрою дозування

SLA

Підключення пікового
навантаження

EL

Підключення до електромережі

UG

Закрите вбудовування під
стільницю

F

Опорні ніжки, регульовані

UO

Відкрите вбудовування під
стільницю

KG

Касовий апарат

APCL

Поєднання пральної та сушильної
машин

KGA

Під’єднання касового апарата

WW

Підключення гарячої води*

XKM

Комунікаційний модуль

Не виключено внесення технічних змін та наявність помилок.

PWM 507 uk-UA

11 282 540/01 3

Розміри приладу

PWM 507 uk-UA

4 11 282 540/01

Установлення

PWM 507 uk-UA

11 282 540/01 5

Колона з пральної та сушильної машин

PWM 507 uk-UA

6 11 282 540/01

Встановлення

305145,5 145,5

681

1031

B B

BB

BS

BB

305145,5 145,5

305

1031

B B

148148

305148 148

BS

PWM 507 uk-UA

11 282 540/01 7

Встановлення

PWM 507 uk-UA

 = серійно,  = опція, + = лише на замовлення, - недоступно

8 11 282 540/01

Технічні характеристики

PWM 507 DV

PWM 507 DP

PWM 507 DV
Hygiene/Special

PWM 507 DP
Hygiene/Special

Об’єм барабана

л

64

64

64

64

Завантаження

кг

7,0

7,0

7,0

7,0

Завантажувальний отвір, діаметр

мм

300

300

300

300

Макс. швидкість віджимання

об/хв

1600

1600

1600

1600

Коефіцієнт g

704

704

704

704

Залишкова вологість (стандартне завантаження відповідно до

DIN EN 60456)

%

48

48

48

48

Підк л ю ч е н н я д о еле к т р о м е р е жі ( E L )

Стандартна напруга

2N AC 400 В

2N AC 400 В

2N AC 400 В

2N AC 400 В

Частота

Гц

50

50

50

50

Загальна споживана потужність

кВт

5,5

5,5

5,5

5,5

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

2 x 16

2 x 16

2 x 16

2 x 16

Мінімальний поперечний переріз з’єднувального проводу

мм²

4 x 1,5

4 x 1,5

4 x 1,5

4 x 1,5

З’єднувальний провід без вилки

  



Довжина з’єднувального проводу

мм

2000

2000

2000

2000

Альтернативна напруга (переобладнання можливе силами сервісної
служби)

1N AC 230 В

1N AC 230 В

1N AC 230 В

1N AC 230 В

Загальна споживана потужність

кВт

2,85

2,85

2,85

2,85

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

1 x 16

1 x 16

1 x 16

1 x 16

Мінімальний поперечний переріз з’єднувального проводу

мм²

3 x 1,5

3 x 1,5

3 x 1,5

3 x 1,5

Відр і з н я є ть ся в т а к и х країнах :

Стандартна напруга 13 А (лише для Великобританії)

2N AC 400 В

2N AC 400 В

2N AC 400 В

2N AC 400 В

Частота

Гц

50

50

50

50

Загальна споживана потужність

кВт

5,5

5,5

5,5

5,5

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

2 x 13

2 x 13

2 x 13

2 x 13

Мінімальний поперечний переріз з’єднувального проводу

мм²

4 x 1,5

4 x 1,5

4 x 1,5

4 x 1,5

З’єднувальний провід без вилки

  



Довжина з’єднувального проводу

мм

2000

2000

2000

2000

Альтернативна напруга (можливе переобладнання)

1N AC 230 В

1N AC 230 В

1N AC 230 В

1N AC 230 В

Загальна споживана потужність

кВт

2,85

2,85

2,85

2,85

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

1 x 13

1 x 13

1 x 13

1 x 13

Мінімальний поперечний переріз з’єднувального проводу

мм²

3 x 1,5

3 x 1,5

3 x 1,5

3 x 1,5

Стандартна напруга 25 А (лише для Великобританії)

1N AC 220–240 В

1N AC 220–240 В

1N AC 220–240 В

1N AC 220–240 В

Частота

Гц

50

50

50

50

Загальна споживана потужність

кВт

5,05–6,0

5,05–6,0

5,05–6,0

5,05–6,0

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

1 x 25

1 x 25

1 x 25

1 x 25

Мінімальний поперечний переріз з’єднувального проводу

мм²

3 x 2,5

3 x 2,5

3 x 2,5

3 x 2,5

З’єднувальний провід без вилки

  



Довжина з’єднувального проводу

мм

2000

2000

2000

2000

Стандартна напруга (лише для Швейцарії, Данії, Швеції)

3N AC 400 В

3N AC 400 В

3N AC 400 В

3N AC 400 В

Частота

Гц

50

50

50

50

Загальна споживана потужність

кВт

4,8

4,8

4,8

4,8

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

3 x 10

3 x 10

3 x 10

3 x 10

Мінімальний поперечний переріз з’єднувального проводу

мм²

5 x 1,5

5 x 1,5

5 x 1,5

5 x 1,5

З’єднувальний провід без вилки

  



Довжина з’єднувального проводу

мм

2000

2000

2000

2000

Стандартна напруга (лише для Бельгії)

2N AC 400 В

2N AC 400 В

2N AC 400 В

2N AC 400 В

Частота

Гц

50

50

50

50

Загальна споживана потужність

кВт

5,5

5,5

5,5

5,5

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

2 x 16

2 x 16

2 x 16

2 x 16

Мінімальний поперечний переріз з’єднувального проводу

мм²

4 x 2,5

4 x 2,5

4 x 2,5

4 x 2,5

З’єднувальний провід без вилки

  



Довжина з’єднувального проводу

мм

2000

2000

2000

2000

PWM 507 uk-UA

 = серійно,  = опція, + = лише на замовлення, - недоступно

11 282 540/01 9

Технічні характеристики

PWM 507 DV

PWM 507 DP

PWM 507 DV
Hygiene/Special

PWM 507 DP
Hygiene/Special

Альтернативна напруга (можливе переобладнання)

3 AC 230 В

3 AC 230 В

3 AC 230 В

3 AC 230 В

Загальна споживана потужність

кВт

5,5

5,5

5,5

5,5

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

3 x 20

3 x 20

3 x 20

3 x 20

Мінімальний поперечний переріз з’єднувального проводу

мм²

4 x 2,5

4 x 2,5

4 x 2,5

4 x 2,5

Альтернативна напруга (можливе переобладнання)

1N AC 230 V

1N AC 230 V

1N AC 230 V

1N AC 230 V

Загальна споживана потужність

кВт

2,85

2,85

2,85

2,85

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

1 x 16

1 x 16

1 x 16

1 x 16

Мінімальний поперечний переріз з’єднувального проводу

мм²

3 x 1,5

3 x 1,5

3 x 1,5

3 x 1,5

Стандартна напруга (лише для Норвегії)

1N AC 230 В

1N AC 230 В

1N AC 230 В

1N AC 230 В

Частота

Гц

50

50

50

50

Загальна споживана потужність

кВт

2,85

2,85

2,85

2,85

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

1 x 16

1 x 16

1 x 16

1 x 16

Мінімальний поперечний переріз з’єднувального проводу

мм²

3 x 1,5

3 x 1,5

3 x 1,5

3 x 1,5

З’єднувальний провід із вилкою

  



Довжина з’єднувального проводу

мм

2000

2000

2000

2000

Альтернативна напруга (можливе переобладнання)

3 AC 230 В

3 AC 230 В

3 AC 230 В

3 AC 230 В

Загальна споживана потужність

кВт

5,5

5,5

5,5

5,5

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

3 x 20

3 x 20

3 x 20

3 x 20

Мінімальний поперечний переріз з’єднувального проводу

мм²

4 x 2,5

4 x 2,5

4 x 2,5

4 x 2,5

Альтернативна напруга (можливе переобладнання)

2N AC 400 В

2N AC 400 В

2N AC 400 В

2N AC 400 В

Загальна споживана потужність

кВт

5,5

5,5

5,5

5,5

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

2 x 16

2 x 16

2 x 16

2 x 16

Мінімальний поперечний переріз з’єднувального проводу

мм²

4 x 1,5

4 x 1,5

4 x 1,5

4 x 1,5

Стандартна напруга (лише для Австралії)

1N AC 230 В

1N AC 230 В

1N AC 230 В

1N AC 230 В

Частота

Гц

50

50

50

50

Загальна споживана потужність

кВт

5,5

5,5

5,5

5,5

Запобіжник

А

1 x 25

1 x 25

1 x 25

1 x 25

Мінімальний поперечний переріз з’єднувального проводу

мм²

3 x 2,5

3 x 2,5

3 x 2,5

3 x 2,5

З’єднувальний провід без вилки

  



Довжина з’єднувального проводу

мм

2000

2000

2000

2000

Альтернативна напруга

1N AC 230 В

1N AC 230 В

1N AC 230 В

1N AC 230 В

Частота

Гц

50

50

50

50

Загальна споживана потужність

кВт

2,85

2,85

2,85

2,85

Запобіжник (характеристика спрацьовування B відповідно до EN 60898)

А

1 x 16

1 x 16

1 x 16

1 x 16

Мінімальний поперечний переріз з’єднувального проводу

мм²

3 x 1,5

3 x 1,5

3 x 1,5

3 x 1,5

З’єднувальний провід із вилкою

  



Довжина з’єднувального проводу

мм

2000

2000

2000

2000

Холо д н а в о д а (KW)

Припустимий тиск води

кПа

100–1000

100–1000

100–1000

100–1000

Необхідний об’ємний потік (лише підключення холодної води)

л/хв

11

11

11

11

Необхідний об’ємний потік (у разі додаткового підключення гарячої води)

л/хв

10

10

10

10

Середня витрата води (стандартна програма 60 °C)

л/год

40

40

40

40

Під’єднання на місці за допомогою зовнішньої різьби згідно з DIN 44991
(плоске ущільнення)

Дюйми

¾"

¾"

¾"

¾"

Шланг підключення ½" із різьбою ¾"

  



Довжина шланга підключення

мм

1550

1550

1550

1550

PWM 507 uk-UA

 = серійно,  = опція, + = лише на замовлення, - недоступно

10 11 282 540/01

Технічні характеристики

PWM 507 DV

PWM 507 DP

PWM 507 DV
Hygiene/Special

PWM 507 DP
Hygiene/Special

Тепл а в о д а ( W W)

Макс. температура подачі

°C

70

70

70

70

Припустимий тиск води

кПа

100–1000

100–1000

100–1000

100–1000

Необхідний об’ємний потік

л/хв

11

11

11

11

Середня витрата води (стандартна програма 60 °C)

л/год

13

13

13

13

Під’єднання на місці за допомогою зовнішньої різьби згідно з DIN 44991
(плоске ущільнення)

Дюйми

¾"

¾"

¾"

¾"

Шланг підключення ½" із різьбою ¾"

  



Довжина шланга підключення

мм

1550

1550

1550

1550

Злив н и й к л а п а н (DV )

З’єднувальний штуцер (зовнішній діаметр)

мм

75 (DN70)

-

75 (DN70)

-

Макс. температура стічної води

°C

90 90

Макс. короткочасний об’ємний потік

л/хв

62 - 62 -

Злив н и й н а с о с (DP)

Підключення шланга (зовнішній діаметр)

мм - 22 (DN22)

-

22 (DN22)

Макс. температура стічної води

°C - 90 - 90

Штуцер для шланга на місці встановлення (внутрішній діаметр x довжина)

мм - 22 x 30

-

22 x 30

Макс. короткочасний об’ємний потік

л/хв - 26 - 26

Макс. висота подачі (від нижнього краю приладу)

мм - 1000 - 1000

Зливний шланг DN22 зі штуцером (комплект постачання)

-  -  Довжина шланга підключення

мм - 1500 - 1500

Кон т ур з а з е м л ення ( P A )

Під’єднання приладу (за допомогою спеціального монтажного набору)

  



Ін тер ф е й с XCI-Box-LG

  



Піко в е н а в а нтажен н я / у п р а в л іння
енерг о с п о ж и вання м ( S L A )

Під’єднання приладу (за допомогою XCI-Box-LG)

  



Під’ є д н а н н я к асово г о а п а р ата ( K G A )

Під’єднання касового апарата (за допомогою XCI-Box-LG)

  



Ком ун і к а ц і й ний мо д у л ь ( X KM)

Комунікаційний модуль XKM3200-WL-PLT

  



Доз ув а н н я р і дкого з а с о б у (D OS )

Підключення для рідких засобів для дозування (потрібен комплект
переобладнання)

- - -

-

Підключення для рідких засобів для дозування

  



Макс. кількість дозувальних насосів

Кількість

6 6 6 6 Інтерфейс XCI-Box-LG

  



Вс та н о в л е н н я опор н о ї н і ж ки (F )

Кількість опорних ніжок

Кількість

4 4 4

4

Опорна ніжка, з можливістю регулювання висоти за допомогою різьби

мм

+8

+8

+8

+8

Діаметр ніжки

мм

40

40

40

40

Зак р і п л е н н я (B)

Стандартне кріплення до підлоги

Комплект кріплення (для 2 опорних ніжок) за допомогою кріпильної скоби

  



Шуруп для дерева відповідно до DIN 571

мм

6 x 50

6 x 50

6 x 50

6 x 50

Дюбель (діаметр x довжина)

мм

8 x 40

8 x 40

8 x 40

8 x 40

PWM 507 uk-UA

 = серійно,  = опція, + = лише на замовлення, - недоступно

11 282 540/01 11

Технічні характеристики

PWM 507 DV

PWM 507 DP

PWM 507 DV
Hygiene/Special

PWM 507 DP
Hygiene/Special

Кріплення до підлоги для вбудовування під стільницю Miele

Аксесуари для вбудовування під стільницю Miele (кріпильний матеріал
міститься в комплекті постачання)

  



Необхідні точки кріплення

Кількість

4 4 4 4 Шуруп для дерева відповідно до DIN 571

мм

8 x 65

8 x 65

8 x 65

8 x 65

Дюбель (діаметр x довжина)

мм

12 x 60

12 x 60

12 x 60

12 x 60

Кріплення до підлоги, цоколь (наявний на місці встановлення)

Встановлення приладу на наявний на місці встановлення цоколь
(бетонний або мурований)

  



Мінімальна площа встановлення на цоколь (Ш/Г)

мм

600/650

600/650

600/650

600/650

Шуруп для дерева відповідно до DIN 571

мм

6 x 50

6 x 50

6 x 50

6 x 50

Дюбель (діаметр x довжина)

мм

8 x 40

8 x 40

8 x 40

8 x 40

Хара к т е р и с ти ки п р и л а д у

Габаритні розміри приладу (В/Ш/Г)

мм

850/605/714

850/605/714

850/605/714

850/605/714

Розміри корпусу (В/Ш/Г)

мм

850/596/678

850/596/678

850/596/678

850/596/678

Зовнішні розміри (В/Ш)

Мін. монтажний отвір (без упаковки)

мм

900/605

900/605

900/605

900/605

Розміри встановлення

Мін. бічна відстань до приладу

мм

20

20

20

20

Рекомендована бічна відстань до колони з пральної та сушильної машин

мм

>300

>300

>300

>300

Мін. відстань від стіни до передньої панелі приладу

мм

950

950

950

950

Рекомендована відстань від стіни до передньої панелі приладу

мм

1100

1100

1100

1100

Маса та навантаження

Маса приладу (маса нетто)

кг

100

100

100

100

Макс. навантаження на підлогу під час експлуатації

N

2820

2820

2820

2820

Макс. статичне навантаження на підлогу

N

1380

1380

1455

1455

Макс. динамічне навантаження на підлогу

N

1365

1365

1365

1365

Викиди приладу

Рівень звукового тиску на робочому місці (відповідно до

EN ISO 11204/11203)

дБ(A)

<70

<70

<70

<70

Тепловиділення в приміщенні

Вт

250

250

250

250

PWM 507 uk-UA

12 11 282 540/01

Інформація щодо монтажу та проектування

Вимоги до монтажу

Прилад можна під’єднувати лише до електропроводки, виконаної
згідно з національним законодавством, постановами та
директивами, а також із місцевими положеннями та інструкціями.

Крім того, слід також дотримуватися чинних на місці встановлення
правил компанії-постачальника електроенергії, правил техніки
безпеки, інструкцій страхувальника, а також загальновизнаних
технічних вимог.

Транспортування та доставка

Не дозволяється транспортування пральної машини без
транспортувального кріплення. Зберігайте транспортувальне
кріплення. Кріплення необхідно буде знову змонтувати перед
транспортуванням пральної машини (наприклад, під час
переїзду).

Загальні умови експлуатації

Температура в приміщенні встановлення: від +2 °C до +35 °C.
Залежно від характеристик місця встановлення звук та/або

вібрації можуть передаватися на конструкцію будівлі. У разі
підвищених вимог до звукоізоляції рекомендується провести
огляд місця встановлення пристрою спеціалістом зі звукоізоляції.

Підключення до електромережі

Залежно від виконання прилад оснащений з’єднувальним
проводом без вилки/з вилкою.

Підключення необхідно здійснювати тільки до електропроводки із
заземленням (VDE 0100) або до електропроводки, виконаної
відповідно до державних і місцевих стандартів. Виконувати
підключення дозволяється лише спеціалістам-електрикам.

Інформація про номінальне споживання і відповідний запобіжник
зазначена на типовій табличці. Порівняйте дані, наведені на
типовій табличці, з параметрами електромережі.

Прилад можна підключати за допомогою стаціонарного
підключення або за допомогою штекерного з’єднувача відповідно
до IEC 60309-1. Проте, для спрощення перевірки електричної
безпеки, наприклад під час ремонту чи технічного
обслуговування, рекомендується підключати прилад за
допомогою відповідного штекерного з’єднувача.

Якщо передбачено постійне підключення, має бути наявне
відключення всіх полюсів із боку приладу. Пристроями
відключення від мережі можуть бути вимикачі з контактним
отвором понад 3 мм. До них належать, наприклад, лінійні
вимикачі, запобіжники й захисні реле (IEC/EN 60947).

Має бути забезпечено постійний безперешкодний доступ до
вставного з’єднання та до пристрою відключення. Якщо
планується вимикати прилад із мережі, пристрій відключення має
бути обладнаний пристроєм замикання, або точка відключення
має бути постійно в полі зору.

Обладнання нового підключення, внесення змін до пристрою та
перевірку захисного проводу, зокрема й визначення правильного
запобіжника, має право виконувати лише кваліфікований
майстер-електрик або визнаний спеціаліст-електрик, оскільки
вони ознайомлені з чинними нормами VDE та спеціальними
вимогами підприємства електропостачання.

Якщо потрібно перемкнути прилад на інший тип напруги, слід
дотримуватись інструкцій щодо перемикання, які містяться на
електричній схемі. Виконувати перемикання має право лише
уповноважений фахівець або працівник сервісної служби
компанії Miele. Крім того, потрібно відрегулювати
налаштування потужності нагрівання.

Зазначений у технічних характеристиках поперечний переріз
провідника стосується тільки необхідного з’єднувального кабелю.
Для розрахунку інших параметрів потрібно брати до уваги
застосовні національні та місцеві положення.

Підключення холодної води

Пральну машину не дозволяється підключати до системи
водопостачання без зворотного клапана, оскільки він виконаний
відповідно до чинних норм захисту питної води.

Для підключення потрібен запірний клапан або водопровідний
кран зі з’єднувальною різьбою. Якщо такий кран відсутній, то
підключення приладу до водопроводу здійснюється лише
кваліфікованим слюсарем-водопровідником.

Належний шланг підключення з різьбою міститься в комплекті
постачання приладу.

Як додаткове устаткування у спеціалізованому магазині Miele або
в сервісній службі можна придбати подовження шланга довжиною
2,5 або 4,0 м.

Підключення гарячої води*

Для підключення гарячої води до 70 °C застосовуються ті ж
умови, що й для підключення холодної води.

Належний шланг підключення з різьбою міститься в комплекті
постачання приладу.

Для підключення приладу з подачею гарячої води потрібно
під’єднати також лінію холодної води.

Якщо на місці встановлення відсутня гаряча вода, підключення
гарячої води слід під’єднати до лінії холодної води.

Як альтернативне рішення, підключення гарячої води потрібно
закрити відповідною заглушкою, а блок керування переключити на
подачу холодної води.

Тоді необхідну потребу в гарячій воді слід додати до потреби в
холодній воді.

Зливний клапан (залежно від варіанта приладу)

Спорожнення пристрою здійснюється через зливний клапан із
приводом. За допомогою звичайного кутового патрубка можна
виконати під’єднання безпосередньо до наявної на місці
встановлення каналізаційної системи або до системи зливу в
підлозі (каналізаційний стік із сифоном).

Для безпомилкової роботи приладу обов’язково потрібне
вентильоване прокладання лінії. Якщо вентиляція недостатня,
можна придбати відповідний монтажний набір для вентиляції
(каталожний номер 05 239 540) у спеціалізованому магазині або в
сервісній службі Miele.

У разі під’єднання декількох приладів до одного колектору, він має
бути достатнього розміру для одночасної роботи всіх приладів.

Зливний насос (залежно від варіанта приладу)

Миючий розчин відкачується за допомогою зливного насоса з
висотою подачі 1 м. Для вільного зливу води шланг не має
перегинатися.

Варіанти зливу води

1. Безпосереднє приєднання пластикової стічної труби з гумовою
втулкою (необов’язково із сифоном).

2. Під’єднайте до раковини за допомогою пластикового ніпеля.

3. Злив у зливник у підлозі (водостік)

PWM 507 uk-UA

11 282 540/01 13

Стаціонарне під’єднання зливного шланга до сифона
раковини

Зливний шланг можна стаціонарно під’єднати до спеціального
сифона раковини.

За потреби можна збільшити довжину шланга до 5 м. Додаткове
устаткування можна придбати у спеціалізованому магазині або в
сервісній службі Miele.

Для відкачування води на висоту понад 1 м (до максимальної
висоти відкачування 1,6 м) у спеціалізованому магазині або
сервісній службі компанії Miele можна придбати запасний зливний
шланг.

Контур заземлення

Відповідно до місцевих і національних норм монтажу може
знадобитися вирівнювання потенціалів із хорошим з’єднанням
контактів.

З’єднувальні матеріали для виконання необхідного вирівнювання
потенціалів можна замовити в сервісній службі Miele або
використати матеріал, наданий замовником.

Пікове навантаження/управління енергоспоживанням

За допомогою додаткового монтажного комплекту прилад можна
під’єднати до системи керування піковими
навантаження/управління енергоспоживанням.

У разі активації функції пікового навантаження вимикається
нагрівання. На дисплеї з’явиться відповідне повідомлення.

Під’єднання дозування рідкого засобу

Для дозування рідкого засобу для прання можна використовувати
зовнішні насоси рідкого засобу з датчиком спорожнення.

Програмування дозувального насоса можна виконати лише за
допомогою MDU.

Під час використання та комбінування пральних засобів і
спеціальних виробів завжди звертайте увагу на інструкції
виробника щодо використання.

Касовий апарат

За допомогою опціонального монтажного комплекту (XCI-Box)
пральну машину можна обладнати індивідуальною касовою
системою, яку можна придбати додатково.

Необхідне програмування можна виконати під час першого
введення в експлуатацію. Після завершення першого введення в
експлуатацію зміни зможе вносити лише дилер Miele або сервісна
служба Miele.

Інтерфейс

Прилад можна обладнати комунікаційним модулем
XKM 3200-WL-PLT. Цей модуль можна використовувати як
інтерфейс WLAN або LAN.

Наявний у модулі інтерфейс LAN відповідає SELV (низька
напруга) згідно з EN 60950. Під’єднані прилади мають також
відповідати вимогам SELV. З’єднання LAN забезпечується за
допомогою штекера RJ45 відповідно до EIA/TIA 568B.

Встановлення

Машину слід встановлювати на рівній горизонтальній міцній
поверхні, яка витримує вказані навантаження.

Навантаження на підлогу, яке створює прилад, діє як точкове
навантаження в зоні опорних ніжок на поверхню встановлення.

Прилад потрібно вирівняти за допомогою регульованих опорних
ніжок по горизонталі в поздовжньому та в поперечному
напрямках.

Кріпильними скобами, що входять до комплекту постачання,
прилад кріпиться до підлоги за допомогою обох передніх опорних
ніжок. Кріпильний матеріал призначений для дюбельного
закріплення в бетонній підлозі.

Цоколь для встановлення

Пральну машину можна встановити на опору (з відкритою чи
закритою конструкцією), яку можна додатково придбати в Miele,
або на підготовлений на місці встановлення бетонний цоколь.

Якість бетону та його міцність мають визначатися залежно від
навантаження обладнання. Слід перевірити достатній контакт
бетонного цоколя з основою на місці встановлення.

У разі встановлення на наявну основу (бетонний або мурований
цоколь) пральну машину необхідно зафіксувати кріпильною
скобою. Інакше існує небезпека, що пральна машина впаде з
цоколя під час віджимання.

Колона з пральної та сушильної машин

Цю пральну машину можна встановлювати із сушильною
машиною Miele в колону. Для цього потрібен комплект з’єднань,
який можна придбати додатково.

Монтаж комплекту з’єднань має виконуватись фахівцями,
уповноваженими компанією Miele, або працівниками сервісної
служби Miele.
