Návod k obsluze
PW 6163
PW 6243
PW 6323
Před umístěním, instalací a uvedením
přístroje do provozu si bezpodmínečně
pročtěte tento návod k obsluze. Ochráníte
tak sebe a zabráníte možnosti vzniku
škod na Vašem přístroji.
cs - CZ
M. Nr. 09 105 210
2 M. Nr. 09 105 210
Obsah
M. Nr. 09 105 210 3
Bezpečnostní pokyny a varovná upozornění ........................................................................... 4
Váš příspěvek k ochraně životního prostředí ........................................................................... 8
Popis přístroje ............................................................................................................................. 9
Funkce ovládacích prvků nečisté strany ..................................................................................... 10
Funkce ovládacích prvků čisté strany ......................................................................................... 11
Stručný návod ........................................................................................................................... 13
Praní ........................................................................................................................................... 14
Příprava prádla ............................................................................................................................ 14
Hmotnosti náplně ........................................................................................................................ 14
Přidání pracího prostředku .......................................................................................................... 16
Dávkování pracího prostředku .................................................................................................... 17
Volba programu ........................................................................................................................... 18

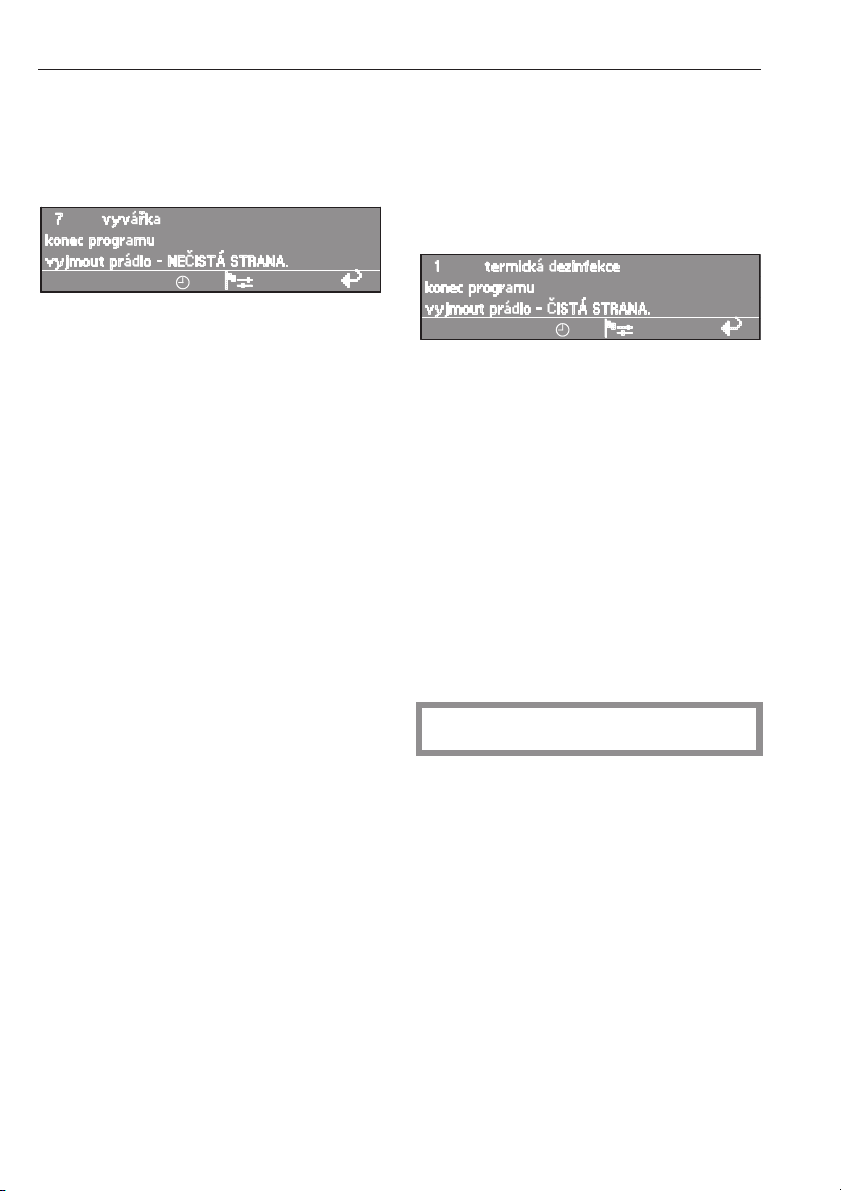

Otevření dvířek po skončení programu na nečisté straně ........................................................... 20
Otevření dvířek po skončení programu na čisté straně ............................................................... 20

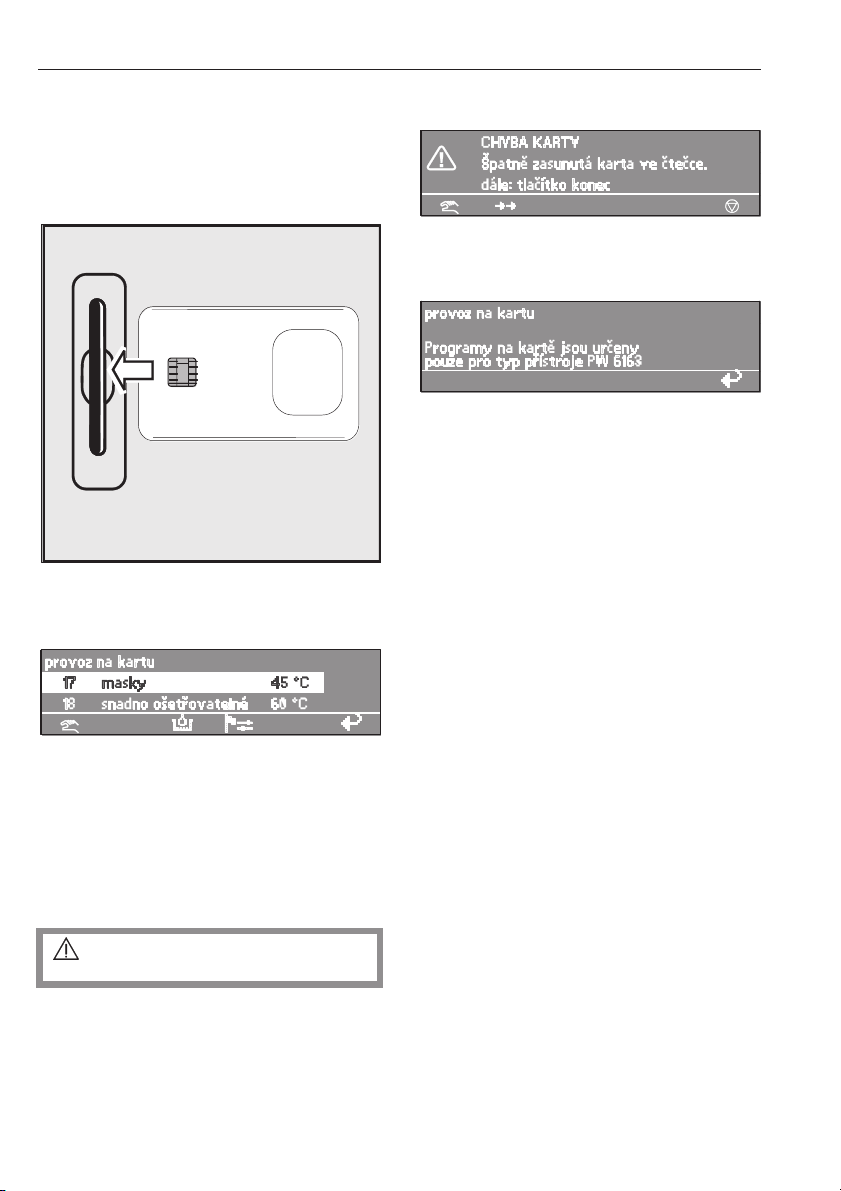

Praní v provozu na kartu .......................................................................................................... 22
Režim zákaznického prádla ........................................................................................................ 22
Přídavné funkce ......................................................................................................................... 23
Volba jazyka ................................................................................................................................ 23
Termín spuštění .......................................................................................................................... 23
Stop programu ............................................................................................................................. 25
Předčasné ukončení programu ................................................................................................... 25
Komprimace programu ................................................................................................................ 26
Volitelné moduly ........................................................................................................................ 27

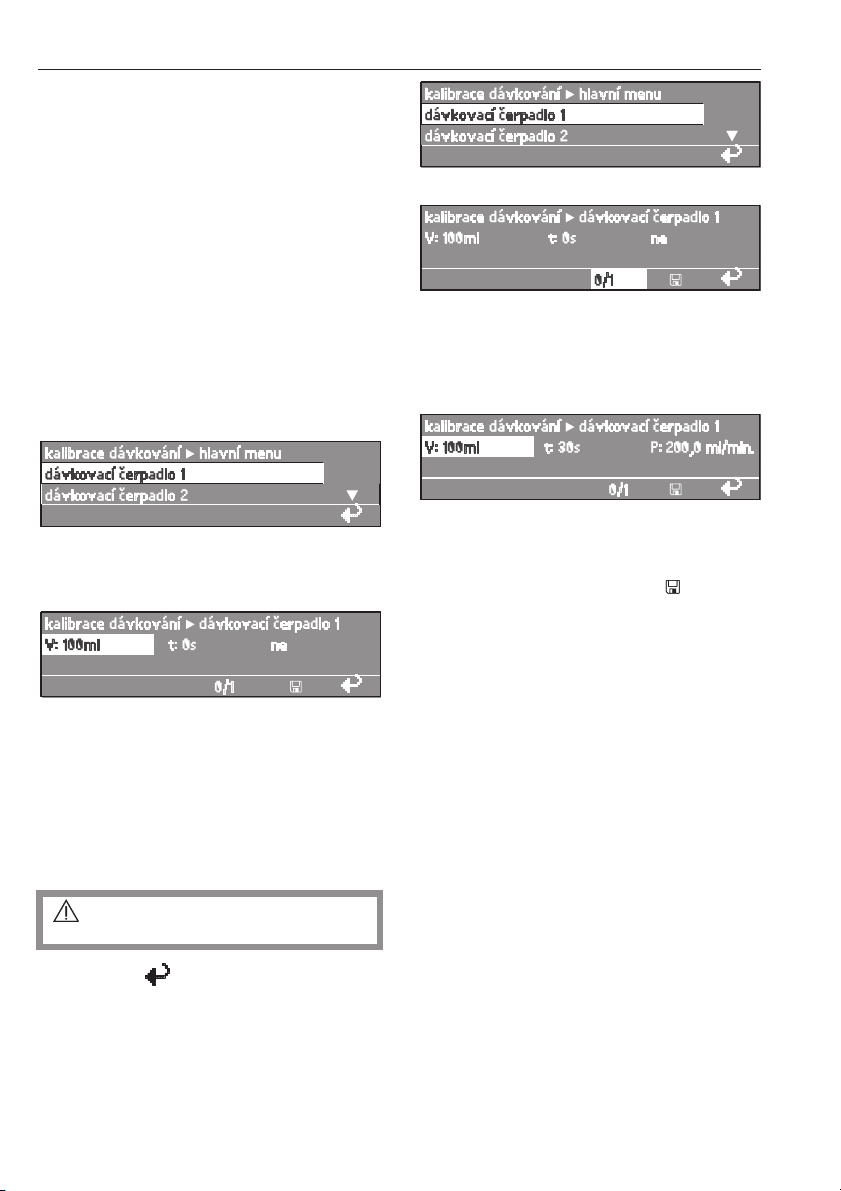

Dávkování tekutých prostředků ................................................................................................... 27
Vypnutí v době špičky ................................................................................................................. 29
Komunikační modul ..................................................................................................................... 29
Provozní údaje ............................................................................................................................ 29
Systém vážení ............................................................................................................................. 31
Pomoc při poruše ...................................................................................................................... 32
Výpadek elektrického proudu během praní, nouzové otevření dvířek ........................................ 32

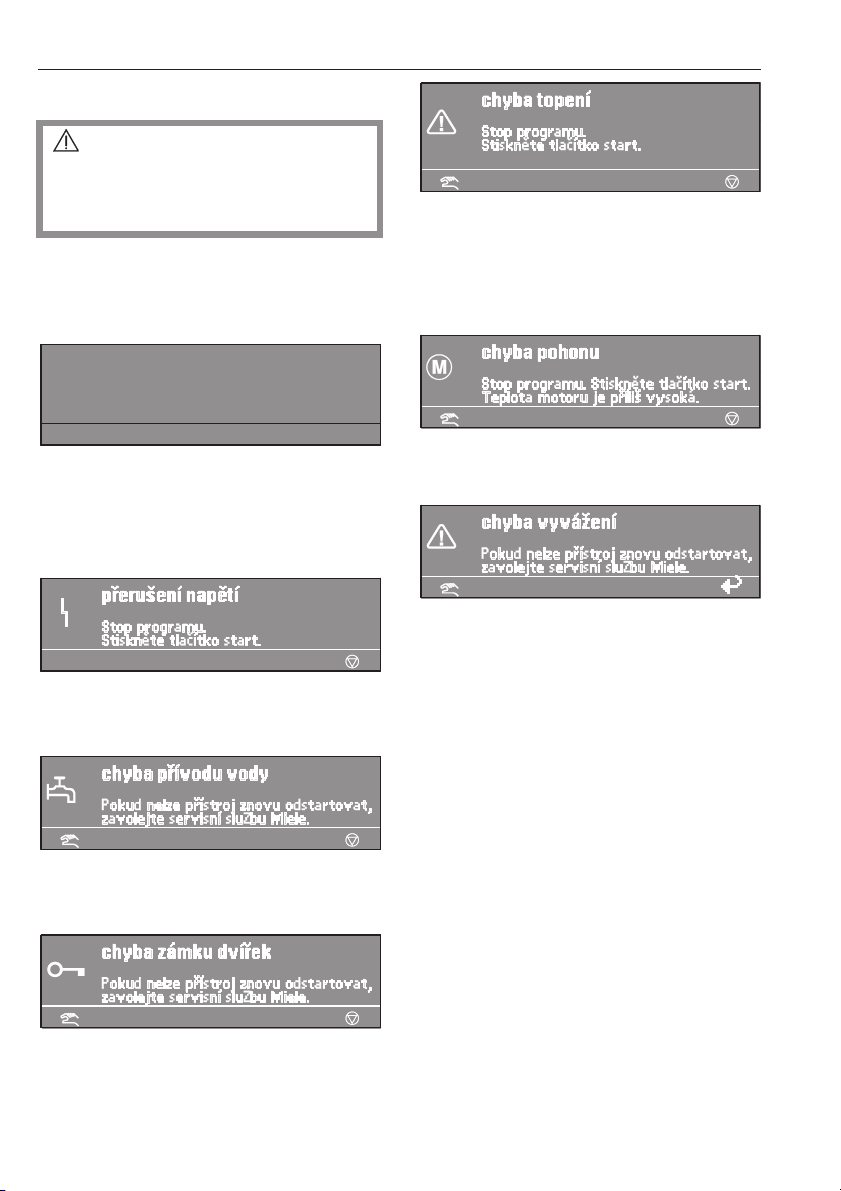

Chybová hlášení .......................................................................................................................... 34
Servisní služba Miele .................................................................................................................. 36
Čištění a ošetřování .................................................................................................................. 37
Význam symbolů na typovém štítku ....................................................................................... 39
Emise hluku šířené vzduchem .................................................................................................... 39
Pokyny pro instalaci ................................................................................................................. 40
Instalace a upevnění ................................................................................................................... 40
Přepravní pojistka ........................................................................................................................ 40
Přepravní pojistka na systému vážení ......................................................................................... 41
Připojení vody .............................................................................................................................. 42
Připojení dávkovaného prostředku na připojovací skříňce .......................................................... 43

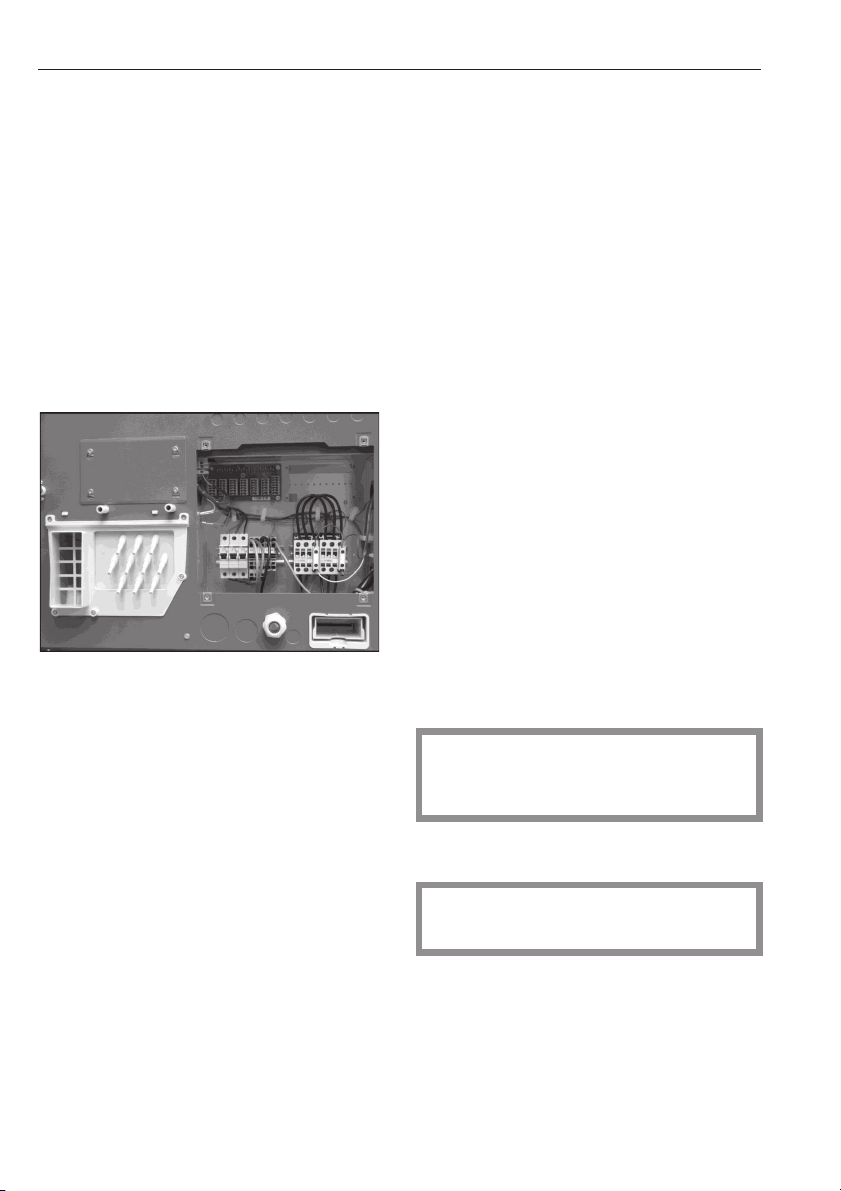

Elektrické připojení ...................................................................................................................... 44
Připojení dávkovacích čerpadel .................................................................................................. 44
Připojení páry .............................................................................................................................. 44
Bezpečnostní pokyny a varovná upozornění
4 M. Nr. 09 105 210
Vysvětlivky k bezpečnostním
po
kynům a varovným
upozorněním na přístroji
Přečtěte si návod k používání.
Přečtěte si návody, např.
návod k instalaci.
Pozor, horké povrchy.
Pozor, napětí až 1000 voltů.
Uzemnění
Před uvedením pračky do provozu si pročtěte tento návod k obsluze. Ochráníte
tak sebe a zabráníte možnosti vzniku
škod na Vaší pračce.
Budou-li s manipulací s touto pračkou
seznamovány další osoby, tak je nutno
dát jim k dispozici tento návod k obsluze a
důležité bezpečnostní pokyny anebo je
s nimi seznámit.
Stanovené použití pračky
V této pračce se smí prát jenom prádlo,
které není nasáklé nebezpečnými nebo
vznětlivými látkami.
V této pračce perte výhradně jen textilie,
u nichž výrobce na etiketě deklaruje možnost
praní v pračce.
Pro dezinfekční postupy je nutno používat
teploty, doby působení, poměry prádla na litr
vody a příp. dezinfekční prostředky, které
podle směrnic a mikrobiologických a
hygienických poznatků zajišťují nezbytnou
profylaxi infekce.
Jsou-li u praného materiálu kladeny
zvláštní požadavky na výslednou jakost praní
jako např. na výsledné vymáchání,
odstranění částeček nečistot, smáčivost
a propustnost pro kapaliny, musí být postup
odpovídajícím způsobem validovaný a
provozovatel musí pravidelnými kontrolami
jakosti zajistit standard úpravy.
V této pračce v žádném případě nečistěte
chemicky! U většiny čisticích prostředků,
např. benzinu, hrozí nebezpečí požáru
a výbuchu!
V blízkosti pračky neskladujte a nepouží-
vejte benzin, petrolej nebo jiné snadno
vznětlivé látky. Víko přístroje nepoužívejte
jako odkládací plochu. Nebezpečí požáru
a výbuchu!
Používá-li se pračka v živnostenském
oboru, smí ji obsluhovat jen zaučený nebo
vyškolený personál.
Pračka není určena pro použití venku.
Elektrická bezpečnost
Pračku smí nainstalovat jen tovární servis
nebo pověřený specializovaný prodejce.
Elektrická bezpečnost tohoto přístroje je
zajištěna jen tehdy, když je připojen na
systém s ochranným vodičem. Je velmi
důležité, aby bylo toto základní bezpečnostní
opatření splněno. V případě pochybností
nechte překontrolovat domovní instalaci
odborníkem. Výrobce neodpovídá za škody
způsobené chybějícím nebo přerušeným
ochranným vodičem.
Nepoškozujte, neodstraňujte a neobcházejte bezpečnostní zařízení a ovládací prvky
pračky.
Bezpečnostní pokyny a varovná upozornění
M. Nr. 09 105 210 5
Přístroje, u nichž jsou poškozené ovládací
prvky nebo izolace vodičů, nesmějí být před
opravou již provozovány.
Pračku používejte, jen když jsou
namontovány všechny snímatelné vnější
kryty a nejsou tak na přístroji přístupné
součásti pod napětím a otáčející se díly.
Pračka je od elektrické sítě elektricky
odpojená jen tehdy, když je vypnutý hlavní
vypínač nebo jistič.
Opravy přístrojů s elektrickým nebo
parním ohřevem smějí provádět jen
kvalifikovaní pracovníci. Neodbornými
opravami může být uživatel vystaven
značným nebezpečím.
Vadné součásti smějí být nahrazeny jen
originálními náhradními díly Miele. Jen
u těchto dílů garantujeme v plném rozsahu
splnění bezpečnostních požadavků, které
klademe na naše přístroje.
Použití nejlepších materiálů a veškerá
vynaložená péče při výrobě nechrání
přívodní hadice před poškozeními z důvodu
stárnutí. Trhliny, zalomení, vyboulení nebo
podobné jevy mohou zapříčinit netěsnosti,
z nichž vytéká voda. Přívodní hadice proto
pravidelně kontrolujte. Můžete je pak včas
vyměnit a zabránit škodám způsobeným
vodou.
Používání přístroje
Osoby, které kvůli svým fyzickým,
smyslovým nebo duševním schopnostem
nebo své nezkušenosti nebo neznalosti
nejsou schopné pračku bezpečně
obsluhovat, ji nesmějí používat bez dozoru
nebo poučení odpovědné osoby.
Nikdy nedovolte dětem, aby si hrály
v pračce, na ní nebo v její blízkosti nebo
pračku dokonce samy obsluhovaly.
Perete-li s vysokými teplotami, myslete na
to, že se sklo dvířek a dvířka silně zahřívají.
Zabraňte proto dětem, aby se jich během
praní dotýkaly.
Po každém praní zavřete plnicí dvířka.
Tak můžete zabránit tomu, aby
– se děti pokoušely vlézt do pračky nebo
v ní ukrývaly různé předměty,
– do pračky vlezla malá zvířata.
V prostoru pantů dvířek hrozí nebezpečí
smáčknutí nebo střihu.
Do prostoru, který je potřebný pro úplné
otevření plnicích dvířek, nesmějí zasahovat
dveře nebo prvky stavby.
Před vyjímáním prádla se vždy přesvědčte, že stojí buben. Při dotyku ještě se
otáčejícího bubnu hrozí velké nebezpečí
poranění.
Zde uváděné postupy a přístroje nejsou
lékařské produkty. Respektujte popisy
programů a technologická upozornění
v přehledu programů.
Bezpečnostní pokyny a varovná upozornění
6 M. Nr. 09 105 210
Provozovatel musí příslušnými kontrolami
a zkouškami v praxi zajistit dezinfekční
standard a termické jakož i chemotermické
postupy a standardy (dle platných českých
norem). Postupy by měly být pravidelně
kontrolovány termoelektricky pomocí
záznamníků dat nebo bakteriologicky pomocí
bioindikátorů. Provozovatel musí dbát zvláště
na dodržování technologických parametrů,
teplotu a u chemickotermických programů
také koncentrace. Dezinfekční programy
nesmějí být přerušeny, protože jinak může
být výsledek dezinfekce omezený.
Dezinfekce mytého materiálu se provádí
jen v programech s dezinfekčním krokem.
Všechny další programy dezinfekční krok
neobsahují (viz přehled hygienických
programů).
Je-li prádlo vyprané bez dezinfekce předáno
na čistou stranu, může zde dojít k přenosu
choroboplodných zárodků nebo kontaminacím.
Voda po praní je prací roztok, nikoli pitná
voda!
Odvádějte prací roztok do odpadového
systému, který je pro to odpovídajícím
způsobem koncipován.
Pračka by měla být bez dozoru provozována jen tehdy, když se v přímé blízkosti
přístroje nachází podlahový odtok (kanál).
Dezinfekční a čisticí prostředky často
obsahují sloučeniny s obsahem chlóru.
Jestliže takové prostředky přischnou na
nerezovém povrchu, mohou vznikající
chloridy napadat ušlechtilou ocel a vytvářet
rez. Používáním prostředků neobsahujících
chlór k praní a dezinfekci i k čištění nerezových ploch chráníte svůj přístroj před
poškozením korozí.
V případě pochybností si nechte výrobcem
potvrdit nezávadnost prostředku.
Prostředky s obsahem chlóru, které se
nedopatřením dostanou na nerezové
povrchy, omyjte vodou, pak povrch otřete
dosucha utěrkou.
Při použití a kombinování pracích
prostředků a speciálních produktů dbejte
bezpodmínečně pokynů výrobce. Prostředky
používejte pouze k účelu, ke kterému jsou
výrobcem určeny. Zabráníte tím poškození
materiálu a silným chemickým reakcím.
V případě pochybností si nechte
nezávadnost použití těchto prostředků
v pračkách potvrdit výrobcem.
Doporučení k používání chemických
pracích prostředků neznamená, že výrobce
přístroje odpovídá za jejich vliv na praný
materiál a pračku.
Uvědomte si, že změny produktu, které
výrobce těchto prostředků neoznámil, mohou
nepříznivě ovlivnit výslednou jakost praní.
Přípravky pro barvení a odbarvování
textilií jakož i odvápňovací prostředky musí
být vhodné pro použití v pračce. Dbejte
bezpodmínečně návodů k použití od
výrobců.
U prádla, které je znečištěné biologickými
oleji nebo tuky, zkontrolujte výsledek praní.
Nedostatečně vyprané prádlo může vést
v procesu sušení k samovznícení. Na takové
prádlo používejte speciální prací prostředky
nebo prací programy.
Na čištění pračky se nesmí používat
vysokotlaká myčka a proud vody.
Používání příslušenství
Součásti příslušenství se smějí montovat
jen tehdy, když je to výslovně schváleno
firmou Miele. Jsou-li namontovány nebo
zabudovány jiné díly, ztrácíte veškeré
záruční nároky.
Bezpečnostní pokyny a varovná upozornění
M. Nr. 09 105 210 7
Chlór a poškození konstrukčních
součástí
Pokyny k ošetřování chlorovými bělidly
a perchloretylénem
S narůstajícím používáním chlóru roste
pravděpodobnost poškození konstrukčních
součástí.
Používání prostředků s obsahem chlóru, jako
je například chlornan sodný a prášková
chlorová bělidla, může v závislosti na
koncentraci chlóru, době působení a teplotě
zničit ochrannou vrstvu nerezové oceli a vést
ke korozi konstrukčních součástí. Z tohoto
důvodu byste takové prostředky neměli
používat a místo nich pokud možno nasadit
bělidla na bázi kyslíku.
Jsou-li přesto při speciálních znečištěních
použita bělidla obsahující chlór, musí být
bezpodmínečně vždy proveden protichlorový
krok. Jinak se mohou trvale a neopravitelně
poškodit součásti přístroje i prádlo.
Protichlorové ošetření
Protichlorové ošetření musí být provedeno
přímo v návaznosti na bělení chlórem.
Nejlépe s použitím peroxidu vodíku nebo
pracího příp. bělicího prostředku na bázi
kyslíku a bez toho, aby byla mezitím
vypuštěna lázeň.
Se sirnatanem se může, zvláště při použití
tvrdé vody, vytvářet sádra, která může vést
k inkrustacím na prádle nebo k usazeninám v
pračce. Protože ošetřování s peroxidem
vodíku podporuje proces neutralizace chlóru,
je třeba toto použití upřednostnit.
Přesná použitá množství pomocných
prostředků a teploty ošetřování musí být
nastaveny a ověřeny přímo na místě podle
dávkování doporučeného výrobci pracích
a pomocných prostředků. Musí se také
kontrolovat, zda v prádle nezůstává zbytkový
aktivní chlór.
Likvidace starého přístroje
Vyřazujete-li starý přístroj (dáváte ho
k sešrotování), zničte nejprve zámky dvířek.
Zabráníte tak tomu, aby se do přístroje
dostaly hrající si děti a byl ohrožen jejich
život.
Tento návod k obsluze uschovejte!
Váš příspěvek k ochraně životního prostředí
8 M. Nr. 09 105 210
Likvidace přepravního obalu
Obal chrání přístroj před přepravními
poškozeními. Obalové materiály byly zvoleny
z hlediska ekologičnosti a možnosti likvidace,
a jsou proto recyklovatelné.
Vrácení obalu do materiálového cyklu šetří
suroviny a snižuje množství vznikajících
odpadů. Obal můžete vrátit u Vašeho
specializovaného prodejce.
Dávejte pozor, aby se k obalovým
materiálům, jako jsou balicí fólie nebo
plastové sáčky, nedostaly děti. Hrozí
nebezpečí udušení.
Likvidace starého přístroje
Staré elektrické a elektronické přístroje
obsahují často ještě cenné materiály.
Obsahují ale i škodlivé látky, které byly nutné
pro jejich funkci a bezpečnost. V komunálním
odpadu nebo při chybném nakládání mohou
poškozovat lidské zdraví a životní prostředí.
Svůj starý přístroj proto v žádném případě
nedávejte do komunálního odpadu.
Postarejte se prosím o to, aby byl Váš starý
přístroj zlikvidován podle národních předpisů
pro likvidaci.
Miele nabízí systém recyklace. K tomuto se
informujte u servisní služby Miele.
Zajistěte prosím, aby byl Váš starý přístroj až
do odvozu uložen bezpečně před dětmi.
Pokyny k energetickým úsporám
Využívejte pokud možno maximální velikost
náplně příslušného programu. Spotřeba
energie vztažená na celkové množství prádla
je pak nejpříznivější. Malé naplnění je
nehospodárné. Přeplnění ohrožuje výsledek
praní.
Nechte prádlo v pračce vyždímat pokud
možno maximálními otáčkami. Tak ušetříte
čas a energii při sušení.
Je-li prádlo v pračce v posledním máchání
mácháno teplou vodou, dostanete díky
menší zbytkové vlhkosti a díky zbytkovému
teplu v prádle kratší čas zpracování prádla
v sušičce nebo na mandlu.
Při dávkování pracího prostředku respektujte
údaje od jeho výrobce.
Dávkování závisí na množství prádla, tvrdosti
vody a stupni znečištění prádla.
Volte správně programy (předeprání,
intenzivní) a teploty.
Popis přístroje
M. Nr. 09 105 210 9
Nečistá strana (strana plnění) Čistá strana (strana vyjímání)
Nouzový vypínač
Stisknutím červeného knoflíku se přístroj
vypne.
Ovládací panel
Dávkovací zásobník pracího
prostředku
Klapka se otvírá zatažením za rukojeť.
Dvířka
Dvířka se otvírají madlem. Otvírají se zatažením nahoru a zavírají zatlačením dolů.
Dvířka nikdy neotvírejte násilím!
Madlo dvířek
Pro zajištění bezpečné funkce zámku dvířek
je madlo dvířek opatřeno pojistkou proti
přetržení. Pokusíte-li se otevřít dvířka při
uzamčeném zámku, lze madlo vytáhnout
nahoru, ale dvířka zůstanou uzavřená. Madlo
zase zatlačte dolů, vyčkejte konce programu
a otevřete dvířka znovu.
Přepínač topení (zvláštní výbava)
Lze volit mezi parním a elektrickým topením.
parní topení elektrické topení
Popis přístroje
10 M. Nr. 09 105 210
Funkce ovládacích prvků nečisté
strany
Displej
Po zapnutí se na krátkou dobu objeví uvítací
text a potom seznam programů. Naposledy
spuštěný program je označený.
Funkční tlačítka
Podle stavu, v jakém se přístroj nachází, jsou
těmto tlačítkům přiřazeny určité funkce.
Ty se zobrazují nad tlačítky na displeji a po
stisknutí jsou označené.
Při přeprogramování na "přímé obsazení
tlačítek" lze prvních 6 programů seznamu
volit přímo tlačítky 1 až 6.
Tlačítko START
Když je možné spustit zvolený program, bliká
kruhové osvětlení. Stisknutím je zvolený
program spuštěn. Po spuštění programu lze
stisknutím tohoto tlačítka zobrazit na displeji
stejné údaje, jaké se zobrazují před
spuštěním programu.
Optické rozhraní PC
Pomocí PC software lze provádět přenos dat
z řídicí jednotky na PC a naopak.
Otočný volič
Otáčením vnějšího kroužku lze zvolit
výběrová a zadávací (vstupní) pole displeje.
Stisknutím vnitřního knoflíku jsou výběrová
nebo zadávací pole uvolněna ke změně
nebo potvrzena po změně.
Čtečka karet
Po vložení karty lze prát pomocí programů,
které jsou uložené na kartě.
I – Tlačítko pro zapnutí
Zapnutí přístroje.
0 – Tlačítko pro vypnutí
Vypnutí přístroje.
Nouzový vypínač
Stisknout jen v případě nebezpečí.
Stisknutím červeného knoflíku se přístroj
vypne. Po odstranění nebezpečí se spínač
otočením vpravo odblokuje.
Pro pokračování přerušeného programu je
nutno znovu stisknout tlačítko "START".
Popis přístroje
M. Nr. 09 105 210 11
Funkce ovládacích prvků
čisté strany
Plná verze
Nouzový vypínač
Displej
Základní verze
Nouzový vypínač
Červená kontrolka "stop programu"
Rozsvítí se při zastavení programu, zastavení
programu v důsledku chyby, a když je aktivní
vypínání při špičkovém zatížení.
Zelená kontrolka "konec programu"
Rozsvítí se po spuštění programu a bliká, když je
skončený program a je možno otevřít dvířka.
Popis přístroje
12 M. Nr. 09 105 210
Funkční tlačítka
Při stisknutí se funkce aktivuje a při dalším
stisknutí zase deaktivuje.
stop/konec
Pravé funkční tlačítko se po spuštění
programu používá jako ukončovací tlačítko.
+
blok plus
K programu je přidán příslušný blok
programu (např. předeprání).
stop programu při škrobení
Má-li být prádlo naškrobeno, je nutno
stisknout toto tlačítko.
bez odstřeďování
Pokud se nemá po máchání provádět
odstřeďování, tak je nutno stisknout toto
tlačítko.
nastavení
Stisknutím tohoto tlačítka lze dočasně
přepnout na jiný jazyk.
termín startu
Stisknutím tohoto tlačítka před spuštěním
programu se na displeji zobrazí upozornění,
že je možné zvolit čas spuštění programu.
informace
Stisknutím tohoto tlačítka se na displeji
objeví informace o programu.
odtok vody
ruční řízení
Viz programovací příručka.
komprimace
Probíhající program může být zkomprimován
nebo se mohou opakovat bloky programu.
zpět
Zpět k předchozí stránce displeje.
odkaz na následující / předchozí řádek
uložení do paměti
Viz návod k programování.
programu uzamčený
Je-li spuštěn uzamčený program, není již
možné ho po uplynutí 1 minuty zastavit a
ukončit pomocí ukončovacího tlačítka.
Program končí na čisté straně.
program odemčený
Odblokuje uzamčený program.
dávkování
dávkování vypnuto
provozní údaje
nastavení 0 (tárování)
Není-li ukazatel naplnění při prázdném
bubnu na "00,0", provede se to tímto
tlačítkem.
přenos dat
Provoz na karty
Na této kartě ještě nejsou uloženy žádné
programy.
Přenos dat z řídicí jednotky na kartu
a naopak viz návod k programování.
Na kartu se vejde maximálně 30 programů
po 6 blocích.
Na zadní stranu karty lze psát.
Stručný návod
M. Nr. 09 105 210 13
Příprava prádla
V této pračce perte výhradně jen textilie,
u nichž výrobce na etiketě deklaruje
možnost praní v pračce.
n Vyprázdněte kapsy.
Zapnutí přístroje a naplnění prádlem
n Stiskněte tlačítko pro zapnutí I.
n Otevřete dvířka, otevřete buben a vložte
prádlo.
n Zavřete buben a zavřete dvířka.
Přidání pracího prostředku
n Vložení pracího prostředku:
hlavní praní – do dávkovací komory
,
předeprání – do dávkovací komory
prostředky pro závěrečnou úpravu
(aviváž, škrob atd.) do dávkovací komory
, další tekuté pomocné prostředky
dávejte do dávkovací komory
(jsou-li
naprogramované).
n Otáčením otočného voliče zvolte některý
program ze seznamu.
Stisknutí tlačítka START
Spustí se zvolený program.
Skončení programu se zobrazuje na
displeji
U základního provedení bliká zelená
kontrolka "konec programu" na čisté
straně.
Uzamčené programy jsou skončeny na čisté
straně, neuzamčené programy na nečisté
straně.
n Na konci programu otevřete zatažením za
madlo dvířka, otevřete buben a vyjměte
praný materiál.
Jestliže se již nemají provádět žádné další
prací programy:
n Zavřete buben, zavřete dvířka čisté
strany.
Po zavření dvířek zajede buben automaticky
na nečistou stranu.
n Vypněte přístroj tlačítkem pro vypnutí 0.
Praní
14 M. Nr. 09 105 210
Zprovoznění pračky smí provést jen
servis nebo autorizovaný specializovaný
prodejce.
n V místě instalace otevřete uzavírací
ventily vody a podle způsobu ohřevu
páry.
n Zapněte (v místě instalace) hlavní
vypínač.
n Zapněte přístroj tlačítkem pro zapnutí I.
Na displeji se objeví uvítací text.
Potom se objeví seznam programů (naposledy spuštěný program je označený).
Otáčením otočného voliče lze zvolit program
a stisknutím tlačítka "START" ho lze ihned
spustit.
Příprava prádla
n Vyprázdněte kapsy.
Cizí tělesa (např. hřebíky, mince,
kancelářské sponky) mohou poškodit
textilie a konstrukční součásti.
Hmotnosti náplně
(suché prádlo)
PW 6163
PW 6243
PW 6323
max. 16 kg
max. 24 kg
max. 32 kg
Praní
M. Nr. 09 105 210 15
n Odjistěte dvířka a zatáhněte nahoru.
Plynové pružiny zatlačí dvířka nahoru.
Otevření bubnu:
n Zatlačte pojistku uzávěru a současně
tlačte dovnitř obě poloviny dvířek bubnu
až do odblokování. Vyklopte obě poloviny
dvířek bubnu.
n Horní polovinu dvířek bubnu zatlačte do
aretované polohy.
n Vložte prádlo.
Uzavření bubnu:
n Horní polovinu dvířek bubnu uvolněte
z aretované polohy.
n Nejprve zavřete polovinu dvířek bubnu
s pojistkou uzávěru, potom druhou
polovinu, až se zachytí háčky uzávěru
a jasně viditelně zaklapnou.
Při zavírání dvířek bubnu dávejte pozor,
abyste nepřiskřípli textilie.
n Šipku na pojistce uzávěru musí být celou
vidět. Jen pak jsou dvířka bubnu úplně
zavřená.
Pokud tento postup nedodržíte,
může se buben otevřít a způsobit velké
škody.
Praní
16 M. Nr. 09 105 210
n Zaklapněte dvířka oběma rukama dolů
a zajistěte je. Zabráníte tak přiskřípnutí
prstů.
Pravidelně kontrolujte, zda je zavírací
zařízení bubnu v bezvadném stavu.
Pokud se na dvířkách bubnu nacházejí
uvolněná vlákna z textilií, je nutno je
odstranit.
Přidání pracího prostředku
n Pro standardní programy dávejte prací
prostředek pro hlavní praní do dávkovací
komory
a v případě potřeby prací
prostředek pro předeprání do dávkovací
komory
, prostředky pro závěrečnou
úpravu (aviváž, škrob atd.) do přední
dávkovací komory
.
n Další tekuté pomocné prostředky dávejte
do dávkovací komory
(jsou-li
naprogramované).
n U dávkovacích misek
nesmí být
pomocné prací prostředky plněny nad
značku, protože jinak hned vytečou
násoskou do prací vany.
Praní
M. Nr. 09 105 210 17
Bělidla
Bělte jen textilie, které jsou označeny
symbolem ošetřování
.
Tekuté bělidlo smí být přidáváno jen do
dávkovací komory, která je k tomu určena.
Jen pak je zaručeno, že bude prostředek
automaticky nadávkován do 2. máchání, jak
to vyhovuje prádlu. Přidávání tekutých bělidel
u barevného prádla není na závadu jen
tehdy, když výrobce textilie na značce
ošetřování upozorňuje na barevnou stálost
a bělení výslovně povoluje.
Pro bělení musí být navíc naprogramováno 3. máchání (viz návod k programování řídicí jednotky Profitronic).
S narůstajícím používáním chlóru
roste pravděpodobnost poškození
konstrukčních součástí.
Přípravky pro barvení a odbarvování
textilií jakož i odvápňovací prostředky musí
být vhodné pro použití v pračce. Dbejte
bezpodmínečně návodů k použití od
výrobců.
Dávkování pracího prostředku
Zásadně se vyhýbejte předávkování, protože
vede ke zvýšené tvorbě pěny.
– Nepoužívejte silně pěnivé prací
prostředky.
– Respektujte údaje výrobce pracího
prostředku.
Dávkování závisí na
– množství prádla
– tvrdosti vody
– stupni znečištění prádla
Dávkované množství
Berte ohled na tvrdost vody a respektujte
údaje výrobce pracího prostředku.
Tvrdosti vody
Rozsah
tvrdosti
Vlast-
nosti
vody
Celková
tvrdost
v mmol/l
Německá
tvrdost
°d
I
měkká
0 – 1,3
0 – 7
II
střední
1,3 – 2,5
7 – 14
III
tvrdá
2,5 – 3,8
14 – 21
IV
velmi
tvrdá
nad 3,8
nad 21
Jestliže neznáte rozsah tvrdosti, informujte
se u Vašeho vodárenského podniku.
Praní
18 M. Nr. 09 105 210
Volba programu
(viz přehled hygienických programů)
n Otáčením otočného voliče zvolte některý
program ze seznamu (např. program 7
vyvářka).
Na displeji se zobrazí např. následující:
Volba přídavných funkcí předeprání,
stop programu při škrobení nebo stop
programu při stop odstřeďování
n Zvolený program potvrďte stisknutím
vnitřního knoflíku na otočném voliči.
Na displeji se zobrazuje např. následující:
n V případě potřeby zvolte stisknutím
funkčního tlačítka "+
" také "blok plus".
Při stisknutém funkčním tlačítku "+
" "blok
plus" se na displeji zobrazuje následující:
Pole "+
" je označené.
Dalším stisknutím lze zvolení funkce zase
zrušit.
Má-li být prádlo naškrobeno, je nutno
stisknout tlačítko
"stop při škrobení".
Nemá-li se v návaznosti na máchání odstřeďovat, tak je nutno stisknout tlačítko
"bez
odstřeďování".
Nemá-li být program již nijak změněn:
n Stiskněte tlačítko "START", prací
program proběhne.
Jestliže mají být před spuštěním
programu provedeny změny jako např.
hmotnosti náplně, teploty nebo otáček
odstřeďování:
Hmotnost náplně
Před spuštěním programu lze manuálně
zadat velikost náplně.
n Otáčením otočného voliče běžte na
zadávací pole "hmotnost náplně",
stisknutím otočného voliče potvrďte.
Otáčením změňte hmotnost náplně
a stisknutím otočného voliče potvrďte.
Teplota v krocích po 1 °C od studené, 15 až
max. 95 °C.
n Otáčením otočného voliče zvolte pole
"teplota" (40 °C pro předeprání) a
stisknutím otočného voliče potvrďte.
n Otáčením otočného voliče změňte teplotu
a stisknutím potvrďte.
Praní
M. Nr. 09 105 210 19
Otáčky odstřeďování v krocích po
25 ot./min. od 0, 300 až max. ot./min.
n Otáčením otočného voliče zvolte pole
"otáčky" (pro závěrečné odstřeďování)
a stisknutím otočného voliče potvrďte.
n Otáčením otočného voliče změňte otáčky
a stisknutím potvrďte.
Maximální otáčky odstřeďování
PW 6163
PW 6243
PW 6323
975 ot./min.
975 ot./min.
975 ot./min.
n Stiskněte tlačítko "START", prací
program proběhne.
Po spuštění programu se jeho průběh
zobrazuje na displeji.
Na 2. řádku displeje, zde předeprání, se
navíc objeví aktuální teplota pracího roztoku.
Když je blok programu předeprání skončený,
objeví se na druhém řádku blok programu
hlavní praní s aktuální teplotou pracího
roztoku. Pod tím se zobrazuje následující
blok programu, zde máchání 1.
Zobrazovač konce programu, na displeji
vpravo, ukazuje denní čas skončení
programu.
Stisknutím tlačítka
"informace" se na displeji
objeví další informace k pracímu programu,
např.:
n Tlačítkem
"zpět" k průběhu
programu.
Praní
20 M. Nr. 09 105 210
Otevření dvířek po skončení
programu na nečisté straně
Na konci programu při zastaveném bubnu a
bez vody v přístroji se na displeji zobrazuje
např. následující:
Současně zní na konci programu 5 sekund
akustický signál.
n Otevřete dvířka zatažením za madlo.
Dvířka nikdy neotvírejte násilím!
n Zatlačte pojistku uzávěru a současně
tlačte dovnitř obě poloviny dvířek bubnu
až do odblokování. Vyklopte obě poloviny
dvířek bubnu.
n Zatlačte horní polovinu dvířek bubnu do
aretované polohy.
n Vyjměte praný materiál.
Otevření dvířek po skončení
programu na čisté straně
Uzamčené programy končí vždy na čisté
straně.
Na konci programu při zastaveném bubnu a
bez vody v přístroji se na displeji zobrazuje
např. následující:
V základní verzi:
Když je program skončený, bliká zelená
kontrolka "konec programu".
Současně zní na konci programu 5 sekund
akustický signál.
n Otevřete dvířka zatažením za madlo.
Dvířka nikdy neotvírejte násilím!
n Zatlačte pojistku uzávěru a současně
tlačte dovnitř obě poloviny dvířek bubnu
až do odblokování. Vyklopte obě poloviny
dvířek bubnu.
n Zatlačte horní polovinu dvířek bubnu do
aretované polohy.
n Vyjměte praný materiál.
n Zavřete buben a zavřete dvířka.
Dvířka čisté strany musíte po vyprázdnění
bezpodmínečně zase zavřít.
Po zavření dvířek zajede buben automaticky
na nečistou stranu.
Praní
M. Nr. 09 105 210 21
Pokud je program předčasně ukončen
s vodou v přístroji nebo v odstřeďování,
zobrazí se na displeji například následující:
nebo
n Stiskněte funkční tlačítko
"odtok vody"
nebo zvolte program extra odstřeďování a
stiskněte tlačítko "START".
Program skončí na nečisté straně.
n Po skončení programu otevřete dvířka.
Jestliže se již nemají provádět žádné další
prací programy:
n Vypněte přístroj tlačítkem pro vypnutí 0.
Vypněte (v místě instalace) hlavní
vypínač.
n Zavřete v místě instalace uzavírací ventily
vody nebo páry.
Uvedení dvířek bubnu do polohy na
čisté straně
Program "extra předání" otočí buben na
čistou stranu. Program lze využít k předání
zákaznického prádla nacházejícího se
v bubnu na čistou stranu. Musí být ovšem
zajištěno (na vlastní zodpovědnost
provozovatele), že je toto zákaznické prádlo
hygienicky nezávadné.
Praní v provozu na kartu
22 M. Nr. 09 105 210
Karty, na nichž je uložený program, jsou
přizpůsobeny určitému typu přístroje. Karty,
na nichž není nic zapsáno, jsou použitelné
univerzálně.
n Zapněte přístroj tlačítkem pro zapnutí I.
Objeví se uvítací text.
n Vložte kartu.
Na displeji se objeví programy, jež jsou
uloženy na kartě.
n Otáčením otočného voliče zvolte některý
program. Stisknutím otočného voliče se
program vybere.
n Stiskněte tlačítko "START", program
proběhne.
Po stisknutí tlačítka "START" lze kartu
vyjmout z čtečky. Po skončení programu se
program vymaže.
Do štěrbiny pro kartu nevkládejte
žádné jiné předměty kromě karty.
Pokud byla karta vložena obráceně, objeví
se na displeji následující hlášení:
n Zasuňte kartu do čtečky správně.
Jedná-li se o kartu, která není vhodná pro
tento přístroj, objeví se následující hlášení:
n Vložte kartu vhodnou pro tento typ
přístroje.
Režim zákaznického prádla
K zákaznickému prádlu, které vyžaduje
speciální postup, se nepřikládá karta, na níž
je uložený program.
Na uživatelské úrovni lze tuto funkci
aktivovat položkou menu "zákaznické
prádlo".
Řídicí jednotka přístroje pak akceptuje již jen
karty pro zákaznické prádlo (na nichž je
uložený jeden program). Programy v řídicí
jednotce již nejsou zpřístupňovány.
Přídavné funkce
M. Nr. 09 105 210 23
Volba jazyka
Před spuštěním programu lze prostřednictvím symbolu vlajky dočasně změnit
národní jazyk.
Tato změna volby jazyka je 5 minut po
skončení programu a při otevřených dvířkách
zase vrácena.
Když stisknete funkční tlačítko , tak se
na displeji objeví následující údaje:
n Stisknutím otočného voliče potvrďte
"jazyk".
n Otáčením otočného voliče zvolte
požadovaný jazyk a stisknutím vnitřního
tlačítka potvrďte.
Termín spuštění
Má-li být některému programu přiřazen
termín spuštění, tak lze funkčním tlačítkem
"termín spuštění" zvolit pozdější okamžik
praní.
Nastavení termínu spuštění
Po zvolení programu se na displeji zobrazí
například následující:
n Stiskněte funkční tlačítko
"termín
spuštění".
Na displeji se zobrazuje například
následující:
Zobrazuje se vždy aktuální denní čas a
datum. Je označeno zadávací pole pro
hodiny.
n Stisknutím otočného voliče zvolte hodinu.
Otáčením otočného voliče hodinu změňte
a stisknutím otočného voliče potvrďte.
n Otáčením otočného voliče zvolte pole
"minuty" a potvrďte. Otáčením minuty
změňte a stisknutím potvrďte.
n Otáčením otočného voliče zvolte
zadávací pole "datum-start" a potvrďte.
Otáčením den změňte a stisknutím
potvrďte.
n Případně změňte měsíc a rok.
Přídavné funkce
24 M. Nr. 09 105 210
Po nastavení požadovaného termínu
spuštění:
n Stiskněte tlačítko "START"; program se
v nastaveném termínu spustí.
Na displeji se zobrazují následující údaje:
Na displeji se zobrazuje aktuální denní čas a
datum a termín spuštění.
n Jestliže znovu otevřete plnicí dvířka,
musíte znovu stisknout tlačítko "START".
Zrušení funkce termín spuštění
Když znovu stisknete tlačítko
"termín
spuštění" nebo tlačítko "zpět", změny
se nepřevezmou.
S předepráním
Pro silně znečištěné prádlo lze před
spuštěním programu zvolit stisknutím tlačítka
+
"blok plus" navíc předeprání.
Dalším stisknutím tlačítka lze volbu funkce
zase zrušit.
Při stisknutém tlačítku +
"blok plus" se na
displeji zobrazuje následující:
Pole "+
" je na displeji označené.
Škrobení
Plnění přes dávkovací misku
Škrobení lze ve všech programech (kromě
extra odstřeďování a extra odtok) zvolit před
spuštěním programu stisknutím tlačítka
"stop programu při škrobení".
Na displeji je označeno pole "
".
Dalším stisknutím tlačítka lze volbu funkce
zase zrušit.
Když je dosaženo kroku programu "stop
programu při škrobení", bliká na displeji "stop
programu při škrobení".
Přes přední dávkovací misku
přidejte do
natékající vody škrob připravený podle údajů
výrobce. Případně škrob zřeďte vodou. Doba
praní se automaticky prodlouží o 4 minuty.
Program pokračuje stisknutím tlačítka
"START".
Plnění přímo do bubnu
Když je dosaženo kroku programu "stop
programu při škrobení", otevřete dvířka
a přidejte škrob připravený podle údajů
výrobce. Zavřete dvířka.
Na displeji se zase zobrazí následující
hlášení:
Stiskněte tlačítko "START", program bude
pokračovat.
Přídavné funkce
M. Nr. 09 105 210 25
Bez odstřeďování
Stop programu při stop odstřeďování lze ve
všech programech (kromě extra odstřeďování a extra odtok) zvolit před spuštěním
programu stisknutím tlačítka
"bez
odstřeďování".
Na displeji je označeno pole "
".
Dalším stisknutím tlačítka lze volbu funkce
zase zrušit.
Když je dosaženo kroku programu "stop
programu při stop odstřeďování", bliká na
displeji "stop programu při stop
odstřeďování".
Stisknutím tlačítka
"stop/konec" je
program ukončen bez odstřeďování a
s vodou v přístroji.
Má-li program pokračovat s odstřeďováním,
je to možné stisknutím tlačítka "START".
Stop programu
Má-li být program zastaven, je třeba
stisknout tlačítko
"stop/konec".
Program zůstane stát.
Když má program pokračovat, je to možné
stisknutím tlačítka "START".
Program skončí na nečisté straně.
Předčasné ukončení programu
Má-li být program předčasně ukončen, je
třeba stisknout dvakrát po sobě tlačítko
"stop/konec".
Program skončí na nečisté straně.
Byl-li program předčasně ukončen s vodou
v přístroji nebo v odstřeďování, zobrazí se na
displeji například následující:
nebo:
Aby bylo možné otevřít dvířka, stiskněte
funkční tlačítko
"odtok vody" nebo zvolte
program extra odtok a stiskněte tlačítko
"START".
Přídavné funkce
26 M. Nr. 09 105 210
Předčasné ukončení uzamčených
programů
U uzamčených programů již není možné
jejich zastavení a ukončení.
Když se stisknutím tlačítka "stop/konec"
pokusíte program předčasně ukončit, zobrazí
se na displeji tento uzamčený stav.
Po stisknutí funkčního tlačítka
"odemknout" a vložení hesla lze program
odblokovat.
Po vložení hesla se na displeji zobrazují
následující údaje:
Po stisknutí tlačítka
"uložení" se na displeji
zobrazí normální údaje a program lze
předčasně ukončit.
Stiskněte dvakrát tlačítko
"stop/konec".
Program skončí na nečisté straně.
Komprimace programu
Probíhající program lze zkomprimovat nebo
je možné opakovat bloky programu.
n Když stisknete tlačítko
"stop/konec",
program se zastaví.
n Po stisknutí tlačítka
"komprimace" se
na displeji objeví aktuální oblast, blok
nebo krok.
Viz též "Struktura programu" v návodu
k programování.
n Otáčením otočného voliče běžte na
oblast a stisknutím potvrďte. Zvolte
a potvrďte oblast 1 předeprání, 2 hlavní
praní nebo 3 máchání.
n Otáčením otočného voliče běžte na blok
a stisknutím potvrďte. Zvolte a potvrďte
blok: předeprání 1-10, hlavní praní 1-10
nebo máchání 1-10.
n Otáčením otočného voliče běžte na krok
a stisknutím potvrďte. Zvolte a potvrďte
požadovaný krok programu.
n Stisknutím tlačítka
"uložení" a násled-
ně "START" se provede komprimace
nebo
se stisknutím tlačítka
"zpět" skočí do
stopu programu a komprimace se neprovede.
Volitelné moduly
M. Nr. 09 105 210 27
Dávkování tekutých prostředků
dávkovací čerpadlo nasávací trubice
přípojka nasávací trubice (strana sání)
přípojka nasávací trubice (výtlačná
strana)
výstup (při prasknutí hadice)
nasávací otvor
hladinová sonda pro indikaci prázdného
stavu
Při prázdném dávkovacím zásobníku se
čerpadlo i přístroj samočinně vypnou.
Současně pračka signalizuje nedostatek
dávkovaného tekutého prostředku.
Po naplnění dávkovacího zásobníku lze
v programu pokračovat stisknutím tlačítka
"START".
Zrušení volby dávkování
Před spuštěním programu je možné vypnout
dávkování tekutého prostředku funkčním
tlačítkem
"dávkování vypnuto".
Po spuštění programu se nedávkuje
dávkovacím čerpadlem a na displeji
se zobrazuje například následující:
Dávkovaná množství
Je nutno respektovat údaje výrobce pracího
prostředku.
Při používání a kombinování pomocných pracích prostředků a speciálních
produktů bezpodmínečně respektujte
pokyny k použití od výrobce. Nasaďte
příslušný prostředek jen pro výrobcem
stanovený případ aplikace, abyste zabránili materiálovým škodám a silným
chemickým reakcím. Nechte si potvrdit
nezávadnost použití těchto prostředků
v pračce výrobcem pracích prostředků.
Teplota tekutých pracích prostředků by se
měla před použitím vyrovnat s běžnou
pokojovou teplotou, aby se nezhoršila jejich
viskozita a tím nezměnilo dávkované
množství.
Volitelné moduly
28 M. Nr. 09 105 210
Zprovoznění dávkovacích čerpadel
Před uvedením dávkovacích čerpadel
tekutých prostředků do provozu musí být
prostředek nasát a musí být nastaveno
dávkované množství.
Kalibrace dávkování
Kalibrace dávkování se používá pro zjištění
čerpacího výkonu jednotlivých dávkovacích
čerpadel.
Přímý skok do kalibrace dávkování při
vypnutém přístroji:
n Podržte stisknuté multifunkční tlačítko 2.
n Potom přístroj zapněte tlačítkem pro
zapnutí I.
Možnosti volby: dávkovací čerpadlo 1 až 3.
Po zvolení některého dávkovacího čerpadla
se na displeji objeví následující údaje:
Dávkované množství lze nastavit na hodnotu
0 až 9999 ml v krocích po 1 ml.
n Stiskněte multifunkční tlačítko 0/1, naplní
se dávkovací hadička. Zastavte
stisknutím tlačítka 0/1.
n Hadičku vyšetřovaného dávkovacího
čerpadla držte tak, aby stoupala do
odměrky.
Zabraňte styku s pokožkou a očima,
mějte na sobě ochranný oděv.
n Tlačítkem "zpět" k hlavnímu menu.
n Vyberte dávkovací čerpadlo.
n Stiskněte multifunkční tlačítko 0/1.
Čerpadlo vypnete stisknutím tlačítka 0/1
nebo se po 60 sekundách vypne
automaticky.
n Změřte množství načerpané do odměrky.
n Zadejte hodnotu do pole "V:". Řídicí
jednotka vypočítá čerpací výkon P
v ml/min.
n Stisknutím funkčního tlačítka
"uložení"
se naměřená hodnota přiřadí čerpadlu.
n Připojte zase hadičku.
Čištění a údržba dávkovacího systému
Jednou za 2 týdny a před delší odstávkou
dávkovacích čerpadel musí být dávkovací
systém propláchnut teplou vodou, aby se
zabránilo ucpání a korozi v dávkovacím
systému.
n Za tím účelem vyčistěte nasávací trubice
vodou.
n Postavte nasávací trubice do nádoby
s teplou vodou (40 – 50 °C).
n Kalibrací dávkování aktivujte každé
čerpadlo, dokud nebude dávkovací
systém propláchnutý.
n Zkontrolujte, zda jsou utěsněné přípoje,
hadice, dávkovací přípojky a jejich
těsnění.
Volitelné moduly
M. Nr. 09 105 210 29
Vypnutí v době špičky
Při aktivované funkci vypnutí v době špičky je
vypnuto topení a provede se stop programu.
Na displeji se objeví následující hlášení:
Po skončení funkce vypnutí v době špičky
program pokračuje automaticky jako dosud.
Komunikační modul
Komunikační modul umožňuje připojení PC
(osobního počítač) k přístroji.
Šachta pro komunikační modul se nachází
na bočnici pračky.
Příslušný editační program obdržíte prostřednictvím Vašeho prodejního střediska
nebo specializovaného prodejce Miele.
Provozní údaje
Pomocí modulu provozních údajů můžete
tlačítkem
"provozní údaje" před
spuštěním programu nebo po jeho skončení
přečíst nebo vymazat provozní údaje.
Po stisknutí tlačítka
"provozní údaje" se
na displeji objeví následující údaje:
Možnosti volby:
– celkové údaje
V celkových údajích jsou shromážděna a
sumarizována data ze všech programů.
– data programu
U dat programu se jedná o údaje, které jsou
zaznamenány během jednoho programu.
– smazat data
- Modul (výmaz celkových údajů a dat
programu)
- Celkové údaje (jen výmaz celkových údajů)
- Data programu (jen výmaz dat programu)
Dalším stisknutím tlačítka
"provozní
údaje" lze zvolení funkce zase zrušit.
Když je vyčerpána datová kapacita modulu
provozních údajů, tak se po stisknutí tlačítka
"START" objeví upozornění, že se provozní
údaje budou přepisovat.
Když stisknete tlačítko
"zpět" nebo do 30
sekund nestisknete tlačítko "START",
program se nespustí a displej vypadá jako
před spuštěním programu.
Volitelné moduly
30 M. Nr. 09 105 210
Celkové údaje
Po zvolení celkových údajů se na displeji
objeví například následující údaje:
Další možnost výběru:
celkový čas zapnutí: 200.987 h
provozní hodiny: 123.456 h
aktivní čas topení: 73.456 h
aktivní čas hnacího motoru: 93.456 h
počet spuštění programu: 23.456
počet zastavení programu: 567
předčasná ukončení programu: 67
množství vody: 1.234.567 l
množství prádla: 1.234.567 kg
dávkované prostředky: 2.345 l
energie: 12.345.678 kWh
Data programu
Po zvolení dat programu se na displeji objeví
například následující údaje:
Ze seznamu programů je nutno vybrat
příslušný program; po stisknutí otočného
voliče se objeví nejprve výpis všech spuštění
programu od programu 7 vyvářka s datem a
časem spuštění.
Z výpisu všech spuštění programu od
programu 7 vyvářka zvolte požadované
spuštění programu a stisknutím potvrďte.
Další možnost výběru:
místo instalace: Lehrte
výrobní číslo: 12345678
typ přístroje: PW 6163
množství prádla: 13 kg
tlačítko+: stisknuto
tlačítko stop programu při škrobení: stisknuto
tlačítko bez odstřeďování: nestisknuto
spuštění programu: 11:30
konec programu: 12:05
doba běhu celkem: 0 h 35 min
elektrická energie: 12,5 kWh
plynová energie: 0 kWh
parní energie: 0 kWh
množství vody celkem: 140 l
max. teplota vody: 95 °C
max. teplota vypouštěné vody: 45 °C
změna programu: 2 (Po zvolení a stisknutí otočného
voliče se zobrazují jen poslední 3 zastavení a 3 spuštění.)
chyby programu: žádné (Ukládají se jen poslední
3 chyby.)
oblast 1: předeprání (Po zvolení a stisknutí otočného
voliče lze vždy zvolit oblast příp. blok.)
doba běhu: 6 min
množství vody: 20 l
fáze dávkování 1: množství ml (Po zvolení
a stisknutí otočného voliče se zobrazuje 6 dávkování.)
max. teplota: 12 °C
doba setrvání: 6 min
fáze dávkování 2: ne
Volitelné moduly
M. Nr. 09 105 210 31
Smazat data
Po zvolení položky smazat data se na
displeji objeví následující údaje:
Položkou menu modul se vymažou celkové
údaje a data programu z provozních údajů.
Položkou menu celkové údaje se z provozních údajů vymažou jen celkové údaje.
Položkou menu data programu se z provozních údajů vymažou jen data programu.
Po zvolení některé položky menu a stisknutí
otočného voliče se objeví výzva k vložení
hesla.
Po vložení hesla nebo zasunutí karty pro
uživatelskou úroveň se dostanete k položce
menu. Zde se objeví doplňující bezpečnostní
dotaz.
Po stisknutí tlačítka "uložení" se data
vymažou.
Systém vážení
Jestliže je přístroj vybavený modulem
systémem vážení, v průběhu plnění se
zobrazuje hmotnost prádla v krocích po 0,2
kg. Vedle je uvedena maximální hmotnost
náplně zvoleného programu.
Uvědomte si, že na přístroji nesmějí být
žádné předměty nebo osoby ani se o něj
nesmějí opírat, protože by byly zváženy
také.
Jestliže indikátor naplnění při prázdném
bubnu neukazuje na "00,0", provedete to
tlačítkem
"nastavení 0".
Je-li po nastavení 0 (tárování) vyjmuto
zapomenuté prádlo, objeví se na displeji
následující údaje:
Tlačítkem
znovu nastavení 0.
Když se vyskytuje stav přeplnění (je mokré
prádlo), po spuštění programu se vždy počítá
se jmenovitým naplněním a tato hodnota je
rovněž uložena v modulu provozních dat.
Na konci programu, s bubnem v klidovém
stavu, se na displeji zobrazuje zbytková
vlhkost prádla.
Odběrné místo pracího roztoku
Pro analýzu pracího roztoku v požadovaném
úseku programu.
n Šroubovákem vyšroubujte šroubový
uzávěr odběrného místa pracího roztoku.
n Protáhněte otvorem (Æ13 mm) hadičku.
Pomoc při poruše
32 M. Nr. 09 105 210
n Připojte k hadičce injekční stříkačku nebo
pipetu a odeberte vzorek pracího
roztoku.
n Zašroubujte opět šroubový uzávěr.
Výpadek elektrického proudu
během praní, nouzové otevření
dvířek
Při krátkodobém výpadku napětí:
Program zůstane stát v pozici, do které se
naposledy dostal, a na displeji se po obno-
vení dodávky proudu objeví následující
hlášení:
n Stiskněte tlačítko "START", program
bude pokračovat.
Při delším výpadku napětí:
n Vypněte přístroj.
n Vypněte (v místě instalace) hlavní
vypínač.
n V místě instalace zavřete uzavírací
ventily pro vodu nebo páru.
Pro vyjmutí prádla musí být nejprve
manuálně otevřen vypouštěcí ventil a potom
manuálně odblokována plnicí dvířka.
n Otevřete vypouštěcí ventil povolením
odvzdušňovacího šroubu (klíč 17 mm) na
boku přístroje, ale nevyšroubujte ho
úplně. Nechte vytéci prací roztok.
Z otvoru pro šroub vyteče trocha vody
(asi 100 cm
3
), kterou byste měli zachytit
do vhodné nádoby.
n Odvzdušňovací šroub pak zase pevně
utáhněte a zkontrolujte ohledně utěsnění
(otevřete uzavírací ventil vody).
n Do otvoru pod madlem dvířek nečisté
strany nasaďte plochý šroubovák a otočte
ho proti směru hodinových ručiček.
Tažením za madlo dvířek otevřete dvířka
nečisté strany.
Dvířka nikdy neotvírejte násilím!
n Rukou otáčejte bubnem, dokud se neob-
jeví dvířka bubnu.
n Otevřete dvířka bubnu.
Buben není aretovaný a může se
během vyjímání otáčet. Nebezpečí
smáčknutí!
n Vyjměte prádlo.
Pomoc při poruše
M. Nr. 09 105 210 33
Možné příčiny zvýšené tvorby pěny
– Druh pracího prostředku
n Používejte prací prostředky, které jsou
vhodné pro živnostenské pračky. Prací
prostředky pro domácnost nejsou
vhodné.
– Předávkování pracího prostředku
n Respektujte údaje k dávkování od
výrobce pracího prostředku a dávkujte
podle místní tvrdosti vody.
– Silně pěnivý prací prostředek
n Používejte trochu méně pěnivý prací
prostředek nebo se poraďte s odborníkem na aplikaci pracích prostředků.
– Velmi měkká voda
n U vody v oblasti tvrdosti 1 dávkujte podle
údajů výrobce pracího prostředku
odpovídajícím způsobem méně.
– Stupeň znečištění praného materiálu
n Při lehce znečištěném praném materiálu
dávkujte podle údajů výrobce pracího
prostředku odpovídajícím způsobem
méně.
– Zbytky v praném materiálu, např.
čisticí prostředky
n Přídavné předeprání bez teploty, bez
pracího prostředku.
Prádlo předem ošetřené namáčecím
prostředkem před praním dobře
vymáchejte.
– Malé množství náplně
n Odpovídajícím způsobem snižte
dávkování pracího prostředku.
– Příliš vysoké otáčky bubnu při praní
n Snižte otáčky bubnu a zmenšete rytmus
praní.
Pomoc při poruše
34 M. Nr. 09 105 210
Chybová hlášení
Opravy přístrojů s elektrickým nebo
parním ohřevem smějí provádět jen
kvalifikovaní pracovníci. Neodbornými
opravami může být uživatel vystaven
značným nebezpečím.
Jestliže se před spuštěním programu nebo
po něm vyskytnou chybné funkce, tak se
zobrazí.
Displej zůstane tmavý.
Pračka je bez proudu.
n Zkontrolujte síťovou zástrčku, hlavní
vypínač a pojistky (v místě instalace).
n Po obnovení dodávky proudu stiskněte
tlačítko "START".
n Zkontrolujte vodní kohout a stiskněte
tlačítko "START".
n Pokud nevede k úspěchu opakované
zapnutí, zavolejte servis.
n Stisknutím tlačítka "START" program
pokračuje bez topení. U dezinfekčních
programů je program při tomto chybovém
hlášení předčasně ukončen.
Zavolejte servis.
n Aktivovala se ochrana vinutí hnacího
motoru. Nechte motor vychladnout a
stiskněte tlačítko "START".
Příliš velké nevyvážení, aktivoval se spínač
nevyváženosti.
n Stiskněte tlačítko "START".
Pomoc při poruše
M. Nr. 09 105 210 35
n Zkontrolujte odtokový systém v místě
instalace a stiskněte tlačítko "START".
Vadný vypouštěcí ventil smí opravovat jen
servis Miele.
n Změňte nebo naplňte dávkovací zásobník
a stiskněte tlačítko "START".
n Zasuňte kartu do čtečky správně.
n Přístroj vypněte a zapněte. Jestliže bude
polohování zase neúspěšné, proveďte
nouzové otevření.
n Přístroj vypněte a zapněte. Jestliže bude
polohování zase neúspěšné, proveďte
nouzové otevření. Zavolejte servis.
Stiskněte tlačítko "START". Jestliže bude
polohování zase neúspěšné, stiskněte
tlačítko "odtok vody" a proveďte nouzové
otevření.
n Přístroj vypněte a zapněte. Jestliže bude
polohování zase neúspěšné, stiskněte
funkční tlačítko "odtok vody" a proveďte
nouzové otevření.
n Přístroj vypněte a zapněte. Stiskněte
tlačítko "START".
Pomoc při poruše
36 M. Nr. 09 105 210
Servisní služba Miele
Při závadách podejte prosím zprávu servisní
službě Miele.
Servis vyžaduje označení modelu, sériové
číslo (SN) a materiálové číslo (Mat.Nr.).
Tyto údaje najdete na typovém štítku nad
elektrickým přípojem nebo v dvířkách nečisté
strany.
Sdělte servisu také chybové hlášení na
displeji.
V případě výměny smějí být použity výhradně originální náhradní díly [i v tomto
případě servis vyžaduje označení modelu,
sériové číslo (SN) a materiálové číslo (m.č.)].
Čištění a ošetřování
M. Nr. 09 105 210 37
Čištění a ošetřování provádějte pokud
možno po použití pračky.
Na čištění pračky se nesmí používat
vysokotlaká myčka ani proud vody.
Skříň pračky, ovládací panel a plastové
díly čistěte jen slabým čisticím prostředkem
nebo měkkou, vlhkou utěrkou a nakonec
osušte.
Na čištění součástí skříně z nerezové oceli
používejte běžný čistič nerezu.
Abrazivní prostředky poškrábou povrch.
Čištění dávkovacího zásobníku pracího
prostředku, dávkovacích misek a násosek
Dávkovací zásobník pracího prostředku
a dávkovací komory je nutno po použití
důkladně očistit teplou vodou od zbytků
pracího prostředku a nánosů. Vyčistěte
rovněž násosky dávkovacích misek pro
pomocné prací prostředky.
Násosku vytáhněte, vyčistěte teplou vodou
a potom zase nasaďte.
Pro čištění odkapávacího kanálu a sifonu na
dávkovacím zásobníku pracího prostředku
vyvěste klapku zásobníku. Jestliže je ucpaný
sifon, lze ho vyčistit kartáčem na láhve.
Občas je třeba zkontrolovat mřížku
odvzdušnění prací vany na bočnici přístroje
ohledně znečištění a případně vyčistit.
Pravidelně kontrolujte, zda je v bezvadném
stavu uzavírací zařízení bubnu. Jestliže jsou
na dvířkách bubnu uvolněná vlákna z textilií,
odstraňte je.
Tvorba cizí koroze
Buben a prací vana jsou vyrobeny z nekorodující ušlechtilé oceli. Železitá voda nebo cizí
tělesa obsahující železo (např. kancelářské
sponky, železné knoflíky nebo železné
třísky), které jsou vneseny s praným
materiálem, mohou vést k tvorbě cizí koroze
v bubnu příp. prací vaně.
V takovém případě buben příp. prací vanu
pravidelně a bezprostředně po výskytu cizí
koroze vyčistěte běžnými čisticími prostředky
na nerez. Těsnění dvířek kontrolujte ohledně
zbytků s obsahem železa a důkladně je
čistěte výše uvedenými prostředky. Tato
opatření provádějte z preventivních důvodů
pravidelně.
Čištění a ošetřování
38 M. Nr. 09 105 210
Aby pračka mohla po použití vyschnout,
nezavírejte dvířka nečisté strany, nýbrž je
jen přivřete.
Občas zkontrolujte sítka ve ventilech na
přívodu vody (1) a přívodních hadicích (2)
ohledně znečištění a případně je vyčistěte.
Ložiska hřídele bubnu
Když vyprší servisní interval, po zapnutí
stroje se na displeji objeví následující
hlášení:
Tlačítkem "zpět" toto hlášení odstraníte.
Bude se ale objevovat tak dlouho, dokud
servisní technik tuto práci neprovede.
Odpojte stroj od napětí.
Před mazáním je nutno vyšroubovat
odvzdušňovací šroub. Levé i pravé ložisko
hřídele bubnu asi po 1000 provozních
hodinách promažte přes maznici tukem
Arcanol L 100. Buben je přitom nutno otočit
o tři otáčky, Odstraňte starý tuk, který je při
tom vytlačen.
Význam symbolů na typovém štítku
M. Nr. 09 105 210 39
1 model
2 sériové číslo
3 číslo sortimentní položky
4 materiálové číslo
5 napětí/frekvence
6 pojistka
7 hnací motor
8 údaje o bubnu
9 průměr bubnu/hloubka bubnu
10 otáčky odstřeďování
11 objem bubnu/hmotnost suchého prádla
12 kinetická energie
13 doba rozběhu
14 doba brzdění
15 topení
16 označení/rok výroby
17 datum zprovoznění
18 elektrické topení
19 pojistka (v místě instalace)
20 nepřímé parní topení
21 přímé parní topení
22 plynové topení
23 pole pro zkušební značku/označení
Emise hluku šířené vzduchem
Hladina emisí akustického tlaku na pracovišti
vážená funkcí A je max. EN ISO 11204
PW 6163 70 dB(A)
PW 6243 71 dB(A)
PW 6323 71 dB(A)
Hladina akustického výkonu na pracovišti
vážená funkcí A je max. EN ISO 9614-2
PW 6163 79 dB(A)
PW 6243 81 dB(A)
PW 6323 81 dB(A)
Pokyny pro instalaci
40 M. Nr. 09 105 210
Pračku smí nainstalovat jen tovární servis
nebo pověřený specializovaný prodejce.
Instalace a upevnění
Viz též přiložený plán instalace
Aby se zabránilo případný škodám způsobeným mrazem, nesmí být pračka v žádném
případě nainstalována v mrazem ohrožených
prostorách.
Pračka musí stát vodorovně a musí být
řádně upevněná.
Pro upevnění přístroje je možno vrtat do
podlahy přes otvory umístěné v základním
rámu.
n Za tím účelem musíte odmontovat obě
boční opláštění.
n Podle obr. 1 demontujte skříň frekvenč-
ního měniče (tři šrouby) a na boku ji
zavěste (obr. 2).
n U přístrojů s parním ohřevem je nutno
odmontovat plechový držák přípoje páry.
n Čtyřmi otvory umístěnými v základním
rámu přístroje proveďte vrtání do
podlahy.
Pračku nestavějte na celopodlahový
koberec, pokud by koberec zakrýval
ventilační otvory na dně skříně.
Přepravní pojistka
Přepravní pojistky, po dvou na čisté i nečisté
straně, odstraňte teprve v místě instalace
před zprovozněním pračky.
4 přepravní pojistky
Přepravní pojistky uschovejte. Před přepravou stroje je musíte zase namontovat.
V místnosti přístroj přepravujte zvedacím
vozíkem.
Montážní klapky jsou k přístroji přiloženy
zvlášť a po instalaci musí být namontovány.
Nasaďte ochranné vodiče (zelenožluté).
Pokyny pro instalaci
M. Nr. 09 105 210 41
Přepravní pojistka na systému
vážení
Demontáž
Montáž
Při přepravě přístroje musí být přepravní
pojistka zase namontována na systém
vážení, protože jinak se poškodí siloměry.
n Rukou namontujte šroub a matici. Plo-
chým klíčem utáhněte matici 1. Matici 2
a 3 vyrovnejte rukou bez pnutí a navzájem je utáhněte plochým klíčem.
Pokyny pro instalaci
42 M. Nr. 09 105 210
dávkování tekutiny tvrdá voda
studená voda teplá voda studená voda
Připojení vody
Připojení na napájecí potrubí provedené
podle DIN 1988 musí být realizováno přes
uzavírací ventil. Tuto montáž smí provádět
jen oprávněný instalatér a musí přitom
dodržovat specifické národní předpisy.
– Předpisy příslušné vodárenské
společnosti nebo národní stavební řády.
Připojení přívodu / odtoku vody
Viz přiložený plán instalace.
Pro zajištění nerušeného průběhu programu
je nutný tlak vody (hydraulický tlak) nejméně
100 kPa (1 bar) / max. 1000 kPa (10 bar).
Na připojení vody musí být zásadně použity
dodané přívodní hadice.
V případě výměny používejte jen jakosti
hadic s trhacím tlakem nejméně 7000 kPa
(70 bar) dimenzované na teplotu vody
nejméně 90 °C. To platí i pro návazné
připojovací armatury. Tento požadavek
splňují originální náhradní díly.
Natékající teplá voda nesmí překročit
maximální teplotu 70 °C.
Připojení jen na studenou vodu
Viz přiložený plán instalace.
Pokyny pro instalaci
M. Nr. 09 105 210 43
Připojení dávkovaného prostředku na
připojovací skříňce
Přípoje 1 a 2 jsou určeny pro dávkování
pastovitých prostředků. Tyto přípojky jsou
uzavřené a musí být provrtány vrtákem
o průměru 8 mm.
Dávejte pozor, abyste provrtali jen první
stěnu, protože 10 mm za ní se nachází
nárazníková stěna.
Nebudou-li provrtané přípoje již využité, musí
být uzavřeny.
Přípoje 3 až 12 jsou určeny pro dávkování
tekutin. Tyto přípojky jsou uzavřené a musí
být pilkou odřezány na průměr hadice.
Nebudou-li uřezané přípojky již využité, musí
být uzavřeny.
Pokyny pro instalaci
44 M. Nr. 09 105 210
Elektrické připojení
Elektrické připojení smí provést pouze
oprávněný elektroinstalatér a musí přitom
dodržovat specifické národní normy
a předpisy.
Při instalaci proudového chrániče (RCD)
musí být nainstalován proudový chránič
typu B (citlivý na všechny proudy).
Dbejte přiloženého schématu zapojení
a plánu instalace. Jsou důležité pro
elektrické připojení.
Elektrická výbava přístroje PW 6163,
PW 6243, PW 6323 odpovídá normám ČSN
EN 60204.
Připojovací svorky jsou umístěny za krytem.
Připojovací vedení veďte kruhovým jádrem
k připojovacím svorkám.
Přístroj je od výrobce nastavený na 3N AC
50-60 Hz. Údaje k napětí se nacházejí na
typovém štítku.
Varianty: 3 N AC 380-415 V 50-60 Hz
3
AC 220-240 V 50-60 Hz
Pro pevné připojení musí být v místě
instalace k dispozici odpojovací zařízení pro
všechny póly. Lze za ně považovat vypínače
se vzdáleností rozpojených kontaktů více
než 3 mm. Patří k nim např. LS spínače,
pojistky a stykače (VDE 0660).
Zástrčka nebo odpojovací zařízení musí být
stále přístupné.
Když je přístroj odpojený od sítě, musí být
možné uzamknout odpojovací zařízení nebo
musí být místo odpojení trvale pod
dohledem.
Vyrovnání potenciálů
Vyrovnání potenciálů je nutno provést při
svodovém proudu > 10 mA.
Elektrický ohřev je do výrobce nastavený na
15 kW PW 6163
24 kW PW 6243
30 kW PW 6323
Minimální hladina pracího roztoku pro
aktivaci topení činí 70 mm vodního sloupce.
Motor je ochranou vinutí chráněný proti
přetížení.
Připojení dávkovacích čerpadel
Za krytem vedle elektrického přípoje jsou
umístěny připojovací svorky pro 4 časově
řízená dávkovací čerpadla, která lze provozovat bez multifunkčního modulu. Viz
přiložené schéma zapojení.
Připojení páry
Připojení páry smí provést pouze oprávněný
instalatér. Viz přiložený plán instalace a
návod k instalaci.
Ventil pro páru a odlučovač kondenzátu jsou
k dostání ve specializovaných obchodech
Miele nebo u servisní služby Miele.
Po provedení instalace a připojení
přístroje je bezpodmínečně nutné zase
namontovat všechny demontované díly
vnějšího opláštění.
Přístroj odpovídá normě o bezpečnosti
elektrických přístrojů:
ČSN EN 60601-1.
45
47
Mi
ele spol. s r.o.
Holandská 4, 639 00 Brno
Tel.: 543 553 111
Fax: 543 553 119
Servis-tel.: 543 553 134-5
Servis-fax: 543 553 139
E-mail: info@miele.cz
Internet: www.miele.cz
(PW 6163, PW 6243, PW 6323 / 1016)
M.-Nr. 09 105 210 / 02 Změny vyhrazeny.
Loading...
