Gebrauchsanweisung

Muldenmangel

PM 1318 PM 1418 PM 1421

Lesen Sie unbedingt die Gebrauchsanweisung vor de - DE

Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

M.-Nr. 07 185 692

2 M.-Nr. 07 185 692

Inhalt

Sicherheitshinweise und Warnungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Wäsche vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Beschaffenheit der Wäsche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Vorbereitung der Wäsche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Mangeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Nach beendetem Mangeln: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Schutz des Walzenantriebes und der Bewicklung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Spannungsausfall während des Mangelns . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Ausstattungsvariante Wäscherückführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Mulde wachsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Mulde reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Serviceposition der Mulde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Bewicklungshinweise für Walzen mit Stahlwolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Bewicklungshinweise für Walzen mit Lamellenfeder-Belag. . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Bedeutung der Symbole auf dem Typenschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Hinweise für den Aufsteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Aufstellen der Maschine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Abluftleitung für die Wrasenabsaugung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Gasanschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Abgasleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Die Muldenmangel darf nur durch den Kundendienst oder durch geschultes Personal eines autorisierten Fachhänd lers aufgestellt und in Betrieb genommen werden.

M.-Nr. 07 185 692 3

Sicherheitshinweise und Warnungen

Lesen Sie bitte die Gebrauchsanweisung, bevor Sie Ihre Muldenmangel in Betrieb nehmen. Dadurch schützen Sie sich und vermeiden Schäden an Ihrer Muldenman gel.

Bestimmungsgemäße Verwendung der Muldenmangel

Diese Muldenmangel darf ausschließlich

für das Mangeln von Textilien verwendet werden, die für das Mangeln geeignet sind und die in Wasser gewaschen wurden.

Wird die Mangel in einem öffentlich zu

gänglichen Bereich betrieben, muss der Betreiber die gefahrlose Benutzung des Ge rätes sicherstellen.

Technisch elektrische Sicherheit

ein vorschriftsmäßig installiertes Erdungs system angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicher heitsvoraussetzung geprüft und im Zweifels fall die Hausinstallation durch einen Fach mann überprüft wird. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch eine fehlende oder un terbrochene Erdleitung verursacht werden.

Hauptschalter oder die Sicherung (bausei tig) ausgeschaltet ist.

Gerätebenutzung

Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es an

Die Muldenmangel ist nur dann elek trisch vom Netz getrennt, wenn der

Die Muldenmangel darf nicht ohne Auf sicht betrieben werden.

Die Maschine darf nicht mit Reinigungs-

maschinen, die mit PER- oder FCKW-haltigen Lösungsmitteln arbeiten, in einem Raum betrieben werden.

Die Muldenmangel darf nur in trockenen

Räumen betrieben werden.

Benutzen Sie die Muldenmangel nur,

wenn alle abnehmbaren Außenverkleidungsteile montiert sind und somit kein Zugriff zu stromführenden, sich drehenden oder erhitzten Maschinenteilen besteht.

Beschädigen, entfernen oder umgehen

Sie nicht die Sicherheitseinrichtungen und Bedienungselemente der Muldenman gel.

Maschinen bei denen Bedienungsele

mente oder die Isolierung von Leitungen beschädigt sind, dürfen vor einer Reparatur nicht mehr betrieben werden.

Reparaturen an Elektrogeräten dürfen

nur von Fachkräften durchgeführt wer den. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benut zer entstehen.

Defekte Bauteile dürfen nur gegen Miele

Original-Ersatzteile ausgetauscht wer den. Nur bei diesen Teilen gewährleisten wir, dass sie im vollen Umfang die Sicherheits anforderungen erfüllen, die wir an unsere Maschinen stellen.

Erlauben Sie Kindern nie, auf oder in der

Nähe der Muldenmangel zu spielen oder sogar selbst die Muldenmangel zu bedienen.

Personen, die aufgrund ihrer physi-

schen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Muldenmangel sicher zu bedienen, dürfen die Muldenmangel nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Im aufgeheizten Zustand und angefahre

ner Mulde besteht akute Verbrennungs gefahr, wenn Sie die Muldenkante an der Wäscheauslaufseite berühren.

Fassen Sie beim Mangeln doppellagiger

Wäsche nicht zwischen die Lagen, um die Wäsche zu spannen. Es besteht die Ge fahr, dass Sie Ihre Hände nicht mehr recht zeitig vor der heißen Mulde zur Seite ziehen können. Dieses gilt auch für das Hineingrei fen in Taschen, deren offene Seiten zur hei ßen Mulde hin liegen.

Sorgen sie für eine ausreichende Be

leuchtung beim Betrieb der Muldenman gel.

4 M.-Nr. 07 185 692

Sicherheitshinweise und Warnungen

Nur bei Gurteingabe:

Mangeln Sie keine Wäschestücke mit Fransen, dünnen Bändern oder Fäden. Es besteht die Gefahr, dass diese Textilien eine Fehlfunktion der Gurteingabe auslösen.

Halten Sie für den Fall, dass sich Texti

lien entzünden, Feuerlöscher bereit.

Darüber hinaus sind die länderspezifi schen Sicherheitsvorschriften und Sicher heitsbestimmungen sowie Normen zu be rücksichtigen!

Benutzung von Zubehör

Zubehörteile dürfen nur dann eingebaut

werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile anoder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren.

Merkregeln für das Arbeiten an Mulden mangeln

An der Einlaßstelle nur zuverlässige, über

–

17 Jahre alte Personen beschäftigen, die mit der Bedienung der Mangel völlig ver traut sind.

Personen mit besonders schlanken und

–

dünnen Fingern nur an der Abnahme-, nicht an der Eingabeseite arbeiten lassen.

Beim Arbeiten an der Mangel stets eng

–

anliegende Kleidung tragen. Lose Ärmel, Schürzenbänder und Halstücher können von der Walze erfasst werden.

Vor der Arbeit an der Mangel Fingerringe

–

und Armbänder ablegen. Falten nicht dicht vor der Einzugstelle,

–

sondern möglichst weit vor dieser auf dem Eingabetisch glätten. Kopfkissen und Bett bezüge möglichst mit dem offenen Teil in die Mangel einführen. Ecken nicht von innen halten. Nicht in die Träger von Hemden und Schürzen fassen.

– Stets auf die richtige Einstellung der

Schutzeinrichtung achten. Nur so können schwere Quetschungen, Verbrennungen oder gar Verlust der Hände vermieden werden.

–

Wirksamkeit der Schutzeinrichtungen täg lich überprüfen.

–

Darauf achten, dass ein Übergreifen über Schutzleisten nicht möglich ist.

–

Vor dem Umschalten auf Rückwärtslauf si cherstellen, dass niemand gefährdet ist.

–

Bei Gasheizung Arbeitsraum gut belüften.

–

Maschine nur bei Stillstand schmieren.

M.-Nr. 07 185 692 5

Sicherheitshinweise und Warnungen

Vorsichtsmaßnahmen bei Gasgeruch

-Gelten nur in Verbindung mit gasbeheizten Muldenmangeln.-

Sofort alle Flammen löschen!

Sofort alle Fenster und Türen öffnen!

Sofort die Absperreinrichtungen am Gas

zähler oder die Hauptabsperreinrichtung schließen!

Räume, in denen sich Gasgeruch bemerk

bar macht, nicht mit offenem Licht betre ten!

Kein Streichholz oder Feuerzeug anzün

den! Nicht rauchen!

Keine elektrischen Funken erzeugen: z.B.

durch das Herausziehen von elektrischen Steckern oder das Betätigen von elektri schen Schaltern und Klingeln.

^ Das für die Muldenmangel bauseitig instal-

lierte Gas-Absperrventil schließen.

^ Kann die Ursache des Gasgeruches nicht

gefunden werden, obwohl alle Gasarmaturen geschlossen sind, dann ist das zuständige Gas-Versorgungs-Unternehmen sofort anzurufen.

Vor Abschluss der Arbeiten bei Inbetrieb nahme, Wartung, Umbau und Reparatur sind sämtliche gasführenden Bauteile, vom Handabsperrventil bis zur Brenner düse, auf Dichtigkeit zu überprüfen. Messstutzen am Gasventil und am Bren ner sind besonders zu beachten. Die Überprüfung ist bei eingeschaltetem und bei ausgeschaltetem Brenner durchzufüh ren.

Werden weitere Personen in die Handha bung der Muldenmangel eingewiesen, so sind ihnen diese wichtigen Sicherheitshin weise zugängig zu machen und/oder vorzu tragen.

Bewahren Sie diese Gebrauchsanweisung auf!

6 M.-Nr. 07 185 692

Entsorgung der Transportverpackung

Die Verpackung schützt die Maschine vor Transportschäden. Die Verpackungsmateri alien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Ma terialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zurück.

Entsorgung des Altgerätes

Ihr Beitrag zum Umweltschutz

Elektrische und elektronische Altgeräte ent halten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwen dig waren. Im Restmüll oder bei falscher Be handlung können diese der menschlichen Gesundheit und der Umwelt schaden. Ge ben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Bitte sorgen Sie dafür, dass Ihr Altgerät ent sprechend den regionalen Entsorgungsvor schriften entsorgt wird. Miele bietet ein Recyclingsystem an. Hierüber informiert Sie Ihr Fachhändler oder Vertriebszentrum.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

M.-Nr. 07 185 692 7

Gerätebeschreibung

1 Schalterblende 2 Wäschekasten 3 Eingabetisch 4 Fingerschutzleiste 5 Walze 6 Ablegetisch 7 Not-Aus-Schalter 8 Fußschaltleiste

8 M.-Nr. 07 185 692

1 2 3 4

1 Drehzahlwähler 2 Temperaturwähler

3 Anzeigeleuchte "Temperatur" 4 Anzeigeleuchte "Ein"

Gerätebeschreibung

5 6 7

5 Taste I "Ein" 6 Taste O "Aus" 7 Taste Ö "Rückwärtslauf" 8 Taste y x "Zündentstörung"* 9 Anzeigeleuchte "Zündstörung"*

*) nur gasbeheizte Muldenmangeln

8 9

M.-Nr. 07 185 692 9

Gerätebeschreibung

Drucktaste I "Ein"

Nach Betätigung der Taste I "Ein" leuchten die Anzeigeleuchte "Ein" und die Anzeige leuchte "Temperatur" auf.

- Die Mulde heizt auf Ist die gewählte Temperatur erreicht, erlischt die Anzeigeleuchte "Temperatur". Durch erneutes Betätigen der Taste I "Ein" fährt die Mulde an und die Walze läuft.

Drucktaste O "Aus"

Bei Betätigung der Taste O "Aus" wird die Maschine ausgeschaltet und die Mulde fährt ab.

Drucktaste Ö "Rückwärtslauf"

Temperaturwähler

ß - Bereich = niedrige Temperatur ßß - Bereich = mittlere Temperatur ßßß - Bereich = hohe Temperatur

Drehzahlwähler

Die Drehzahl der Walze läßt sich durch Rechtsdrehung des Drehzahlwählers erhö hen und durch Linksdrehung verringern.

Fußschaltleiste

Funktion betätigt -Dämpfen, Walze bleibt stehen.

Funktion unbetätigt -Mangeln, Walze dreht.

Die Maschine ausschalten - die Mulde fährt ab -. Taster Ö "Rückwärtslauf" betätigen. Die Walze läuft nur so lange rückwärts, wie dieser Taster betätigt ist.

Anzeigeleuchte "Ein"

Nach Betätigung der Taste I "Ein" leuchtet die Anzeigeleuchte "Ein" auf.

Anzeigeleuchte "Temperatur"

In der Heizphase leuchtet die Anzeigeleuch te, ist die Temperatur erreicht erlischt sie.

Anzeigeleuchte "Serviceposition Mulde"

Gasbeheizte Muldenmangeln:

Anzeigeleuchte "Zündstörung"

Leuchtet auf, bei Zündstörungen der Heizung oder bei zu niedrigem Unterdruck in der Abluftleitung (Abluftleitung verstopft).

y xTaste "Zündentstörung"

Die Zündstörung ist frühestens nach einer Minute durch Betätigung der Taste yx "Zün dentstörung" zu beheben. Treten diese

Zündstörungen häufiger auf, dann benach richtigen Sie bitte den Kundendienst.

(Befindet sich neben dem Handrad) Leuchtet auf, wenn sich die Mulde in der Serviceposition befindet und erlischt, wenn die Serviceposition verlassen wird.

10 M.-Nr. 07 185 692

Gerätebeschreibung

Sicherheitseinrichtungen

Not-Aus-Schalter (nur im Notfall), und Fin gerschutzleiste nicht zum normalen Aus schalten der Maschine benutzen.

Not-Aus-Schalter

Auf der Vorderseite des linken Seitenstän ders.

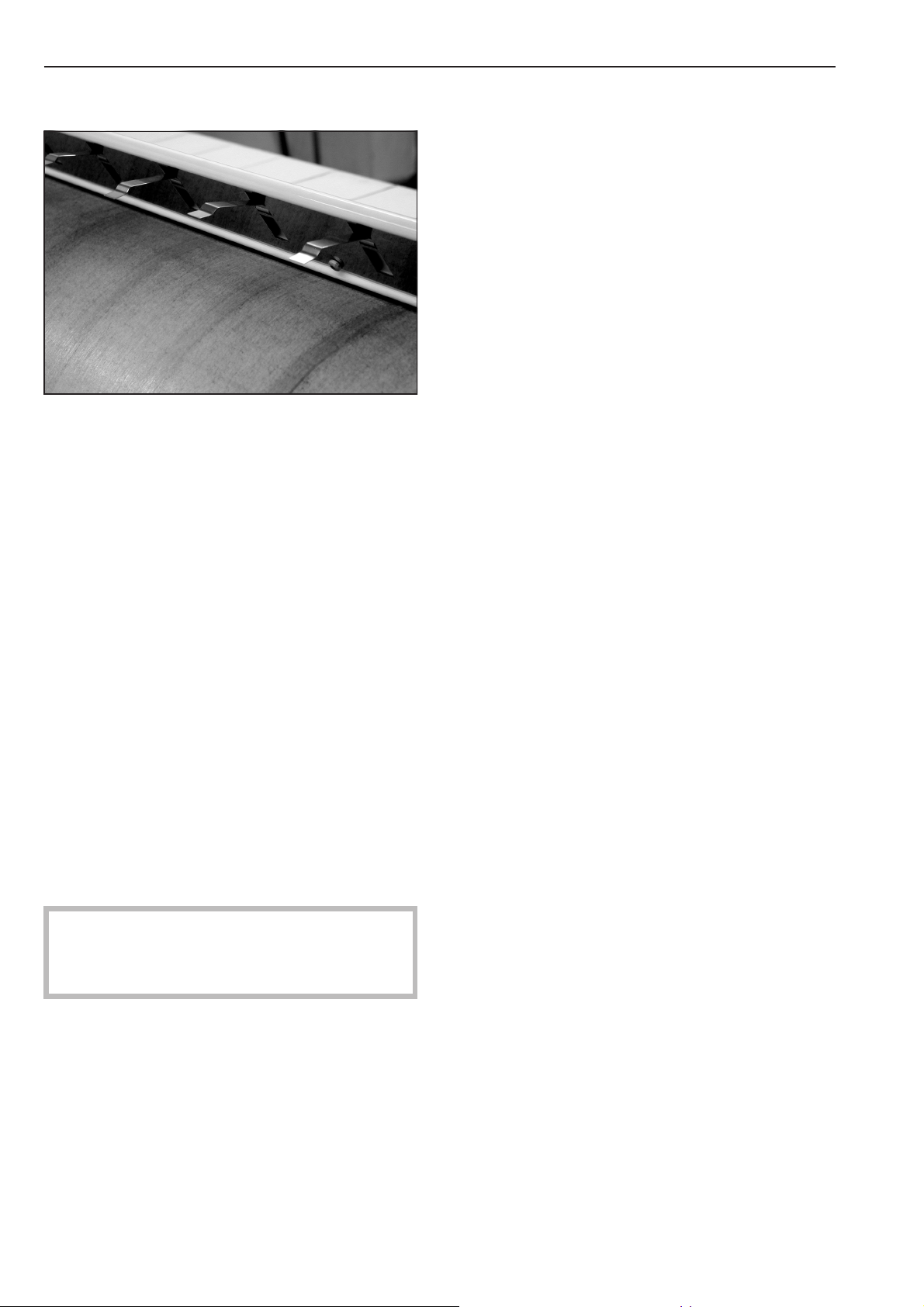

Fingerschutzleiste

Geraten die Fingerspitzen zwischen Wä scheeingabetisch und Fingerschutzleiste wird die Walze sofort gestoppt und die Mul

de nach unten abgesenkt. Bei dem Rück wärtslauf hat die Fingerschutzleiste keine Funktion. Das erforderliche Wiedereinschalten des Gerätes erfolgt durch erneutes Betätigen der Taste I "Ein".

Auf der Rückseite des rechten Seitenständers.

Bei Druck auf diesen Schalter bleibt die Wal ze sofort stehen und die Mulde senkt sich ab. Ein betätigter Not-Aus-Schalter wird durch Rechtsdrehung des Schalters wieder entriegelt.

Die Fingerschutzleiste ist eine Sicherheitseinrichtung, die arbeitstäglich vor Inbetriebnahme auf ihre Wirksamkeit überprüft werden muß.

Handrad

Um bei Stromausfall die heiße Mulde von der stillstehenden Walze trennen zu können. Durch Drehen gegen den Uhrzeigersinn wird die Mulde abgesenkt und durch Drehen im Uhrzeigersinn wird die Mulde angefahren.

Die Maschine muß elektrisch vom Netz ge trennt sein (bauseitigen Hauptschalter aus schalten)

M.-Nr. 07 185 692 11

Wäsche vorbereiten

Beschaffenheit der Wäsche

Die ideale Restfeuchte für ein gutes Finish liegt bei 25 - 40 %.

Wird die Wäsche in der Waschmaschine im letzten Spülgang mit Warmwasser gespült, ergibt sich durch geringere Restfeuchte und der Restwärme der Wäsche eine kürzere Verarbeitungszeit und somit eine Energieer sparnis.

Wäsche mit mehr als 50% Kunstfaseran teil (z.B. Dralon) darf nicht gemangelt werden, da der Kunststoff bei der hohen Temperatur schmilzt. Wäsche mit weniger Kunstfaseranteil kann bei niedriger Tem peratur gemangelt werden.

Vorbereitung der Wäsche

Metall- und Kunststoffschnallen jeglicher Art sowie extrem hohe Knöpfe (z.B. Kugelknöp fe) bitte nicht mitmangeln.

Achtung ! Reinigen Sie vor Inbetriebnah me der Mangel die Mulde indem Sie über

die gesamte Walzenbreite ein Tuch durch laufen lassen.

Die Wäsche sollte aus wirtschaftlichen Gründen vor Mangelbeginn nach Art und Gewebe sortiert werden.

Zuerst sind Wäscheteile aus:

Perlon, Nylon usw. ß - Bereich dann Wolle, Seide ßß - Bereich und danach Baumwolle, Leinen ßßß - Bereich zu mangeln.

Wird ein Zurückschalten auf eine niedrigere Temperatur erforderlich, so ist diese erst er reicht, nachdem die Anzeigeleuchte "Hei zung" aufleuchtet.

Stärkewäsche ist zuletzt zu mangeln, damit eventuell verbleibende Stärkereste auf der Mulde nicht das Mangeln der anderen Wä scheteile beeinträchtigen.

Wäscheteile mit Knöpfen müssen so einge legt werden, dass die Knöpfe zur Walze hin weisen. Zeigen die Knöpfe nach unten, so besteht die Gefahr, dass sie beim Einlauf in die Mulde zerstört oder abgerissen werden.

Über Reißverschlüsse, Metallknöpfe und Me tallhaken ist zum Schutz der Mulde ein Tuch zu legen.

12 M.-Nr. 07 185 692

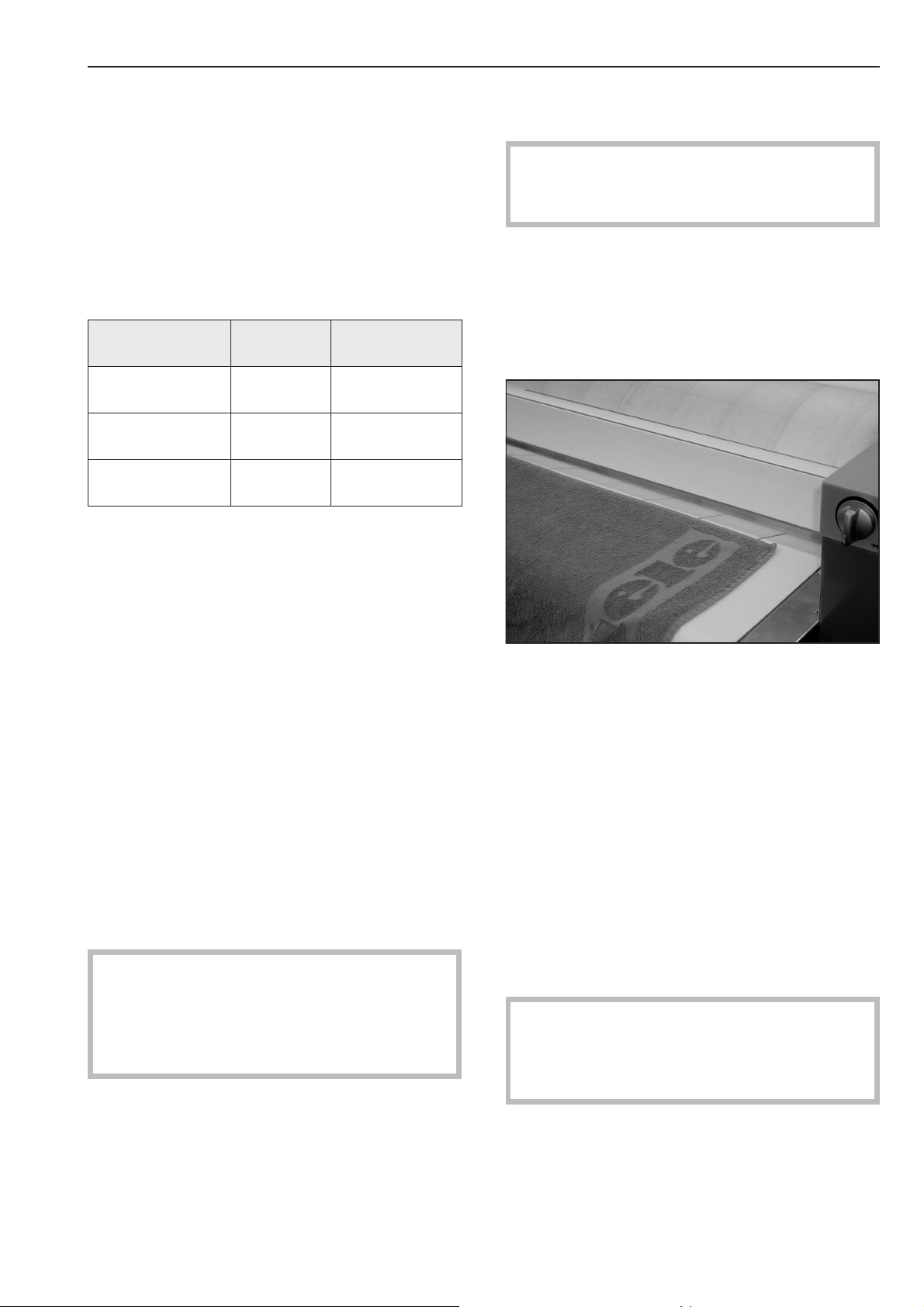

Gebrauch

Mangeln

Hauptschalter (bauseitig) einschalten.

Bei gasbeheizten Maschinen Gasabsperr

hahn (bauseitig) öffnen. Je nach Wäscheart Temperaturwähler in

den entsprechenden Temperaturbereich drehen.

Faserart Punkt

symbole

Perlon / Kunst

seide

Seide / Wolle ßß mittlere

Baumwolle /

Leinen

ß niedrige

ßßß hohe

Temperatur

stufen

Wirksamkeit der Fingerschutzleiste über prüfen!

Die Fingerschutzleiste ist eine Sicherheits einrichtung, die arbeitstäglich vor Inbe triebnahme überprüft werden muß.

Das erforderliche Wiedereinschalten des Gerätes erfolgt durch erneutes Betätigen der Taste I "Ein".

Die Gurteinführung erleichtert die Eingabe der Wäschestücke.

^ Maschine durch Druck auf Taste I "Ein" ein-

schalten.

Die Anzeigeleuchte "Ein" und die Anzeigeleuchte "Temperatur" leuchten auf und die Mulde heizt auf. Nach Erlöschen der Anzeigeleuchte "Temperatur", ist die eingestellte Temperatur erreicht.

^ Taste I "Ein" erneut drücken.

Die Mulde fährt an die Walze und die Wal ze läuft. Etwa 5 min. rotieren lassen, damit die Temperatur von Mulde und Walze sich angleichen können.

Die gewünschte Walzendrehzahl am Dreh zahlwähler einstellen.

Fährt die Walze nicht an und leuchtet die Anzeigeleuchte "Serviceposition Mulde" befindet sich die Mulde in der Servicepo sition. Siehe Reinigung und Plege, Servi ceposition.

^ Wäschestück parallel zur Walze am An-

fang des Wäscheeingabetisches auf die Gurte legen, glatt streichen und einlaufen lassen.

Kleine Wäscheteile nicht nur an einer Stel le der Walze mangeln, sondern die ganze Breite der Walze ausnutzen.

Sollen Wäscheteile gedämpft werden, ist

die Fußschaltleiste herunterzudrücken.

- Die Walze bleibt stehen.

Die Dämpfstellung ist beendet, wenn der Fuß von der Schaltleiste genommen wird.

Die gemangelte Wäsche kann sehr heiß sein, wenn sie aus der Mulde kommt. Tra gen Sie gegebenenfalls zum Schutz Ihrer Hände Schutzhandschuhe.

In den Mangelpausen die Mulde abfahren und die Muldentemperatur reduzieren.

M.-Nr. 07 185 692 13

Gebrauch

Wäscheabstreifer

Durch den Wäscheabstreifer wird die Wä sche von der Bügelwalze getrennt. Die Wä sche braucht nicht mehr mit der Hand von der Walze abgegriffen zu werden. Sollte sich eine Abstreiffeder durch ein Wä schestück aus seiner Position lösen, so ist die Abstreiffeder wieder von Hand in die Arbeitsposition zu ziehen.

Nach beendetem Mangeln:

Zwecks Austrocknung der Bewicklung ist die Walze nach dem Mangeln bei ausge schalteter Heizung und angefahrener Mulde noch ca. 5 Minuten laufen zu lassen.

Muldenmangel mit der Taste O "Aus" aus

schalten. Bei gasbeheizten Maschinen Gasabsperr

hahn (bauseitig) schließen. Hauptschalter (bauseitig) ausschalten.

Gemangelte Wäsche ist vor dem Ver

packen oder Stapeln ausreichend abküh len zu lassen. Heiße Wäsche kann durch Selbstentzündung zu einem Brand führen.

14 M.-Nr. 07 185 692

Hinweise

Schutz des Walzenantriebes und der Bewicklung

In Mangelpausen und nach dem Mangeln ist die Mulde grundsätzlich abzufahren. Dadurch wird der Walzenantrieb und die Be wicklung deutlich entlastet. Eine Nichtbe achtung führt zu einer deutlichen Verringe rung der Lebensdauer.

Das unnötige Trockenlaufen (ohne Wä sche) der Maschine ist unbedingt zu ver meiden!

Kleine Wäscheteile nicht nur an einer Stelle der Walze mangeln, sondern die gesamte Walzenbreite ausnutzen. Bei einseitiger Be anspruchung wird die Wärme nur einseitig abgenommen und die Bewicklung einseitig beansprucht.

Spannungsausfall während des Mangelns

Um bei Stromausfall die heiße Mulde von der stillstehenden Walze trennen zu können, ist

an der Rückseite des rechten Ständers ein Handrad, das beim An- und Abfahren der Mulde mitläuft, bei Stromausfall jedoch von Hand betätigt werden kann. Bauseitigen Hauptschalter ausschalten!

Motorschutz

Bei zu großer Erwärmung der Motorwicklung durch Überlastung schaltet sich der Walzenantriebsmotor über einen Wicklungsthermostaten selbstständig ab und die Mulde fährt nach unten. Nach Abkühlung muß die Mangel durch Drücken der Taste I "Ein" neu gestartet werden.

Luftmangelsicherung*

Bei einem Luftmangel im Gerät wird die Hei zung automatisch ausgeschaltet und die An zeigeleuchte "Zündstörung" leuchtet auf. Nach wenigen Minuten kann nur noch kalt gemangelt werden. Überprüfen Sie, ob sich die Abgasleitung zugesetzt hat. Kann kein Fehler an der Abgasabführung festgestellt werden, benachrichtigen Sie bitte den Kun dendienst.

Durch Drehen gegen den Uhrzeigersinn wird die Mulde von der Walze abgesenkt.

*) nur gasbeheizte Muldenmangeln

M.-Nr. 07 185 692 15

Ausstattungsvariante Wäscherückführung

Wäscherückführung

Die Wäscherückführung ermöglicht das Ab nehmen der gemangelten Wäsche von der Eingabeseite. Die Mangel kann an eine Wand gestellt werden.

Die Wäscherückführung leitet die Wäsche nach vorne in eine oberhalb der Fingerschutzleiste angeordnete Ablegeschale.

Anschließend wird die Wäscherückführung nach hinten umgelegt. Die Wäsche wird jetzt auf den Ablagetisch geleitet.

Serviceposition der Wäscherückführung

Will man das Mangeltuch wechseln, die Walze nachwickeln oder die Wäscheabstreifer auswechseln muß die Wäscherückführung in die Serviceposition gebracht werden.

,Nicht zwischen Ablegeschale und

drehender Walze fassen. Es besteht die Gefahr, dass Sie Ihre Hände einklemmen.

Soll die Wäsche auf den Ablagetisch geleitet werden, klappt man zuerst das Wäscheleit blech nach hinten auf den Ablagetisch.

Wäscherückführung anheben und nach hinten drücken.

Bei Arbeiten an der Bewicklung oder den Abstreifern muß sich die Wäsche- rückführung in der Serviceposition befin den.

16 M.-Nr. 07 185 692

Eine regelmäßige Reinigung und Pflege der Mulde ist für den Schutz des Walzenantrie bes und der Bewicklung dringend erforder lich. Eine Nichtbeachtung führt zu einer deutlichen Verringerung der Lebensdauer.

Beachten Sie unbedingt die Hinweise zum Mangeln und zur Reinigung und Pfle ge in der Miele-Mangelpraxis.

Reinigung und Pflege

Keinesfalls das Wachstuch mit der gum

mierten Tascheninnenseite zur Mulde hin eingeben.

Das Tuch wird von links oder rechts in den

erforderlichen Abständen über die gesam te Arbeitsbreite in die Mulde eingegeben.

Original-Wachstücher und Mangelwachs

sollten nur über den Miele-Kundendienst be

zogen werden.

Mulde wachsen

Um die Gleitfähigkeit der Mulde zu erhalten, empfehlen wir, die Mulde in regelmäßigen Abständen mit einem Mangelwachstuch sparsam zu wachsen.

Das Wachsen der Mulde soll bei Tempera tureinstellung ßßß und kleinster Mangelge schwindigkeit erfolgen.

Streuwachs

Mulde reinigen

Zum Reinigen der Aluminiummulde dürfen

nur vom Hersteller freigegebene Reini

gungsmittel eingesetzt werden.

Ablagerungen (Stärke -, Waschmittelreste)

können sich in der Mulde absetzen, deshalb

ist je nach Verschmutzungsgrad die Mulde

mindestens 2 bis 3 mal wöchentlich zu reini-

gen.

Bei leichter Verunreinigung kann ein Tuch

mit Cleanpaste verwendet werden, bei Tem-

peratureinstellung ßßß und kleinster Mangel-

geschwindigkeit.

Für stärkere Ablagerungen Reinigungstuch

in Verbindung mit der Reinigungsmatte ver-

wenden, bei kleinster Temperatureinstellung

und kleinster Mangelgeschwindigkeit.

Nach jeder Reinigung ist die Mulde an

schließend zu wachsen.

Benutzen Sie keine grobkörnigen

Eingaberichtung

Zum Wachsen mit dem Wachstuch, das Streuwachs in die Tasche des Wachstu ches hineinstreuen.

Wachs sparsam verwenden, damit das Man geltuch nicht zu glatt wird!

Das Wachstuch mit der "gummierten Ta scheninnenseite" zur Walze senkrecht hin ter der Fingerschutzleiste in die warme Mulde einlaufen lassen.

M.-Nr. 07 185 692 17

Scheuermittel oder Reinigungstücher die mit Schleifpapier besetzt sind!

Weitere Hinweise entnehmen Sie bitte der

"Miele Mangelpraxis".

Reinigung und Pflege

Wäscheabstreifer

Will man die Abstreiffedern oder das Man geltuch reinigen, die Bügelwalze nachwi ckeln oder eine kurze Zeit ohne Wäscheab streifer mangeln, so ist der Wäscheabstreifer hochzustellen. Bei Wäscherückführung muß diese in die Serviceposition gebracht werden.

Nach längerer Laufzeit der Mangel müssen die Spitzen der Abstreiffedern von Ablagerungen (Stärke, Schmutz usw.) gereinigt werden. Nur so ist eine einwandfreie Funktion des Wäscheabstreifers gewährleistet.

Serviceposition der Mulde

In der Serviceposition bleibt die Mulde ab gefahren, die Anzeigeleuchte "Servicepositi on" leuchtet. Die Walze kann mit Tastendruck vorwärts oder rückwärts drehen. Temperatur und Walzendrehzahl sind einstellbar.

Serviceposition einrichten

Maschine mit Taste O "Aus" ausschalten.

Das Handrad gegen den Uhrzeigersinn

drehen, bis die Anzeigeleuchte "Service position" leuchtet.

Die Mulde befindet sich jetzt in der Service position.

Maschine mit Taste I "Ein" einschalten und

den Temperaturwähler auf kleinste Tempe ratur stellen.

^ Bei kalter Mulde Schaltpunkt der Heizung

abwarten, dann mit Taste I "Ein" die Walze drehen lassen.

^ Bei Betätigung der Taste Ö "Rückwärtslauf"

dreht die Walze rückwärts, wird sie losgelassen, dreht die Walze wieder vorwärts.

Gasbeheizte Maschinen

Auf Flusenablagerungen zu kontrollieren und falls nötig zu reinigen sind der

- Innenraum der Maschine,

- der Brennerraum,

- der Brenner. In regelmäßigen Abständen durch Kunden dienst oder Fachpersonal.

Bei nicht zeit- und fachgerechter War tung sind Funktionsstörungen (Brandge fahr) nicht auszuschließen.

Serviceposition verlassen

^ Maschine mit Taste O "Aus" ausschalten. ^

Das Handrad im Uhrzeigersinn drehen, bis die Anzeigeleuchte "Serviceposition" er lischt.

Für den normalen Betrieb, Maschine mit Taste I "Ein" einschalten.

18 M.-Nr. 07 185 692

Reinigung und Pflege

Bewicklung

Eine Nach- oder Neubewicklung der Walze

mit Stahlwolle soll grundsätzlich vom Kun

dendienst durchgeführt werden.

Beim Bewickeln mit Stahlwolle Sicher

heitshandschuhe tragen. Verletzungsge fahr!

Stahlwollbewicklung auf Abmessung brin

gen.

PM 1318 Durchmesser max. 299 mm (ohne

Tuch).

PM 1418/1421 Durchmesser max. 361 mm

(ohne Tuch).

Die in die Mulde gefallenen Stahlwollreste

entfernen.

Bewicklungshinweise für Walzen

mit Stahlwolle

Mangeltuch abnehmen

^ Das Ende des Mangeltuchs muß oben auf

der Walze sichtbar sein.

^ Maschine ausschalten und den Wäsche-

abstreifer hochstellen. Bei Wäscherück- führung muß diese in die Serviceposition gebracht werden.

Mangeltuch aufziehen

Neues Mangeltuch vor Gebrauch nicht

waschen. Mangeltuch bei aufgeheizter Maschine

und angepresster Mulde in Pfeilrichtung (Pfeile auf die Bewicklung) auflegen. Die Vorderkante des Tuches mit einer Stahl bürste leicht auskämmen und das Tuch einlaufen lassen. Ca. 5-10 min. die Walze laufen lassen, da nach den überlappenden Streifen ab schneiden und auskämmen, wie auch beim Tuchanfang.

Muldenmangel mit der Taste O "Aus" aus

schalten.

PM 1318 Durchmesser max. 303 mm (mit Tuch)

PM 1418/1421 Durchmesser max. 368 mm (mit Tuch)

Mangeltuch waschen

Mangeltuch bei geringen Verfärbungen möglichst nicht waschen (Gelbfärbung ist normal). Stark verschmutztes Tuch in einem Kochwaschprogramm bei 90 °C waschen, schleudern und in der alten Lage feucht wieder auflegen.

Das Ende des Mangeltuchs über den Ein gabetisch legen.

Das Handrad gegen den Uhrzeigersinn drehen, bis die Anzeigeleuchte "Service position" leuchtet.

Die Mulde befindet sich jetzt in der Service

position.

Maschine mit Taste I "Ein" einschalten und den Temperaturwähler auf kleinste Tempe ratur stellen. Schaltpunkt der Heizung ab warten.

Taste I "Ein" betätigen und sofort Taste Ö "Rückwärtslauf" betätigen.

Das Mangeltuch vorsichtig abnehmen.

M.-Nr. 07 185 692 19

Reinigung und Pflege

Bewicklungshinweise für Walzen mit Lamellenfeder-Belag

Eine wesentliche Voraussetzung zur fehler freien Funktion der Mangel, höchsten Leis tung, Wartungsfreiheit und langen Lebens dauer des Belages ist nur dann gegeben, wenn das dickenmaßbeständige, eigens für Lamellenfeder-Beläge konstruierte Mangel tuch verwendet wird.

Nur Mangelwäsche bis 3 mm Dicke sollte gemangelt werden. Dicke, knäuelige Wä schestücke, hohe Knöpfe, Gardinenrollen und ähnliches können die Lamellenbe wicklung beschädigen.

Nach der Inbetriebnahme

Es ist vorteilhaft, ca. 40 Arbeitsstunden nach der Inbetriebnahme, das gegebenenfalls durch Streckung entstandene Überlappungsstück des Mangeltuches bis auf ca. 20 mm abzuschneiden und ca. 15 mm lang mit einer Drahtbürste auszukämmen. So werden Feuchtigkeitsstreifen und Druckschatten vermieden. Die bewickelte Walze muß an allen Stellen genau gleich dick sein und überall an der Mulde fest anliegen.

Abnehmen des Mangeltuches

Wird ein neues Mangeltuch aufgelegt, ist es vorher in einem Kochwaschprogramm bei 95 °C zu waschen.

Wäsche eingabe

Maschine mit Taste O "Aus" ausschalten.

Das Handrad gegen den Uhrzeigersinn

drehen, bis die Anzeigeleuchte "Service position" leuchtet.

^ Die Mulde befindet sich jetzt in der Servi-

ceposition.

^ Den Wäscheabstreifer hochstellen.

Bei Wäscherückführung muß diese in die Serviceposition gebracht werden.

Tuchende Tuchanfang

Phase 1

Mangeltuch waschen

Das Mangeltuch wird durch den Waschpro zeß wieder in einen weicheren, elastische ren, wachsfreien und gut feuchtigkeitsauf nehmenden Zustand versetzt, jedoch so selten wie möglich in einem Kochwaschpro gramm bei 95 °C waschen. Nach dem letz ten Spülgang muß das Tuch völlig alkalifrei sein. Nicht absäuern! Nicht zu stark schleudern, um Faltenbildung zu verhindern.

Phase 2

Das Tuch abnehmen, wie in der Abbildung Phase 2-4 gezeigt wird.

Phase 3

20 M.-Nr. 07 185 692

Phase 4

Beim Abnehmen soll es langsam und vor

sichtig aus den Haltedornen des Lamellen feder-Belages gezogen werden.

Tuchanfang

Reinigung und Pflege

Maschine mit Taste O "Aus" ausschalten.

Das Handrad im Uhrzeigersinn drehen, bis die Anzeigeleuchte "Serviceposition" er lischt.

Maschine mit Taste I "Ein" einschalten, die

Mulde fährt jetzt ganz an. Die Walze langsam drehen lassen.

Das Mangeltuch muß faltenfrei aufliegen. Anschließend die Walze ca. 5 Minuten dre

hen lassen. Nach ca. 2 Stunden Betriebslaufzeit das

Überlappungsstück am Ende des Mangel tuches abschneiden und ca. 50 mm lang mit einer Drahtbürste auskämmen.

Muldenmangel mit der Taste O "Aus" aus

schalten.

Phase 5

^ Maschine mit Taste I "Ein" einschalten und

den Temperaturwähler auf kleinste Temperatur stellen.

^ Bei kalter Mulde Schaltpunkt der Heizung

abwarten, dann mit Taste I "Ein" bei kleinster Drehzahl das Mangeltuch durchlaufen lassen, wie in Phase 5 gezeigt.

Auflegen des Mangeltuches bei Walzen

bewicklung mit Lamellenfeder-Belag

Das Mangeltuch sollte in feuchtem Zustand

aufgelegt werden.

Es wird eine Doppellage in einem Stück um

die Walze gewickelt. Das Tuch an den Rän

dern der Walze nicht unterschlagen!

Dunkelfärbung des Mangeltuches

Eine leichte bis starke Braunfärbung des Mangeltuches ist normal.

Eine Schwarzfärbung kann gemindert werden durch:

– Unbedingt die ganze Walzenbreite ausnut-

zen.

– Bei kleineren Wäschestücken die Walzen-

breite gleichmäßig ausnutzen und nicht immer an der gleichen Stelle mangeln.

–

In den Mangelpausen die Mulde abfahren und die Muldentemperatur reduzieren.

Keil parallel zur Walze auflegen, auf ent sprechende Walzenlänge kürzen und mit den Lamellenfedern 5 mal auf der Länge festklammern.

Das Tuch auflegen. Mulde befindet sich in der Serviceposition. Mit Taste I "Ein" bei kleinster Drehzahl das Mangeltuch einziehen lassen, bis eine Lage faltenfrei und glatt liegt.

M.-Nr. 07 185 692 21

Bedeutung der Symbole auf dem Typenschild

a bopq c drs

ft g

hj v

k lw m

1 Modell

2 Seriennummer 3 Artikelnummer 4 Materialnummer 5 Spannung/Frequenz 6 Steuersicherung 7 Antriebsmotor 8 Trommeldaten*

9 Trommeldurchmesser/Trommeltiefe* 10 Schleuderdrehzahl* 11 Trommelinhalt/Wäschetrockengewicht* 12 Kinetische Energie* 13 Hochlaufzeit* 14 Bremszeit* 15 Heizung 16 Bezeichnung/Baujahr 17 Inbetriebnahmedatum 18 Elektroheizung 19 Sicherung (bauseitig) 20 Dampfheizung indirekt* 21 Dampfheizung direkt* 22 Gasheizung* 23 Feld für Prüfzeichen/Kennzeichen

*) gilt nicht für diesen Muldenmangeltyp

Bei Störungen benachrichtigen Sie bitte den Werks-Kundendienst. Der Kundendienst benötigt Typ und Maschinennummer [Fabr.-No]. Beide Angaben finden Sie auf dem Typenschild. Im Ersatzfall dürfen ausschließlich Original-Ersatzteile verwendet werden (auch in diesem Fall benötigt der Kundendienst Typ und Maschinennummer [Fabr.-No] ).

Geräuschemission

Arbeitsplatzbezogener Emissionswert

< 70 dB.

22 M.-Nr. 07 185 692

Die Muldenmangel darf nur durch den Kun dendienst oder einen autorisierten Fach händler in Betrieb genommen werden.

Hinweise für den Aufsteller

Ausrichten und Befestigen der Mangel

Die Maschine in Längs- und Querrichtung

mit Hilfe einer Wasserwaage und der Stellfü ße waagerecht ausrichten.

Die Maschine darf nicht mit Reinigungsma schinen, die mit PER- oder FCKW-haltigen Lösungsmitteln arbeiten, in einem Raum be trieben werden. Austretende Dämpfe können sich durch Funkenbildung am Kollektor-Motor zu Salzsäure umwandeln, wodurch unange nehme Folgeschäden hervorgerufen werden.

Aufstellen der Maschine

Die Maschine mit dem Holzrahmen zum Auf stellungsort transportieren. Am Aufstellungs ort die Maschine vom Holzrahmen heben. Ansatzpunkte für Hebegeschirre wie Hebe bänder, Hebehaken sind unter den beiden seitlichen Grundrahmen der Maschinenstän der im Bereich der Stellfüße. Bei der Aufstellung ist darauf zu achten, dass die Freiräume neben den Maschinenständern mindestens 350 mm betragen, damit die seitlichen Verkleidungsbleche zugängig bleiben.

Die Kontermuttern der Füße zum Maschinen ständer anziehen.

Mit den im Beipack befindlichen Dübeln und Schrauben muß die Maschine am Boden be festigt werden. Die Bohrungen für die Dübel können durch die Bohrungen der Haltebleche gebohrt wer den (siehe Installationsplan).

Getriebegehäuse der Mulde entspannen

1 2

3 4

Montage der vier Maschinen-Stellfüße

Die Kontermutter vom Stellfuß entfernen, Halteblech aufstecken, Kontermutter montie ren und den Stellfuß in den Maschinenstän der schrauben.

Alle 4 Schrauben auf der Innenseite des rechten Seitenständers lösen, damit das Getriebegehäuse zum Seitenständer entspannt ist. Anschließend die 4 Schrauben wieder festziehen.

M.-Nr. 07 185 692 23

Hinweise für den Aufsteller

Montage des Berührungsschutzes

Zuerst die Laschen am Berührungsschutz in die Schlitze A der Verkleidung stecken und dann den Berührungsschutz mit 4 bzw. 5 Schrauben B unter der Gurteinführung an schrauben.

Montage des Wäschekastens

Montage des Ablegetisches

Die Schrauben A an den beiden Ständerin nenseiten lösen und Schrauben B ganz ent fernen. Ablegetisch in die Waagerechte schwenken, Schrauben B auf beiden Seiten in C montieren und alle Schrauben anzie hen.

Die beiden Schrauben links und rechts am Wäschekasten demontieren. Wäschekasten in waagerechte Stellung bringen.

Für die Montage sind die Nietmuttern A und B in den Seitenständern vorgesehen.

Nach erfolgter Aufstellung und An-

schluss der Maschine sind unbedingt alle demontierten Außenverkleidungsteile wieder zu montieren.

24 M.-Nr. 07 185 692

Elektroanschluss

Hinweise für den Aufsteller

Den Elektroanschluss darf nur ein zugelas sener Elektro-Installateur unter Einhaltung der länderspezifischen Vorschriften wie z.B.

- VDE (Deutschland), ÖVE (Österreich) und SEV (Schweiz) - und der Vorschriften des zu ständigen Elektrizitätswerkes vornehmen.

Die elektrische Ausrüstung der Maschine entspricht IEC 335-1 und IEC 335-2-44.

Die Maschine ist werkseitig für ~ 3N 50/60 Hz (gasbeheizt 50 Hz) geschaltet. Die Span nungsangabe befindet sich auf dem Typen schild.

Beachten Sie den beiliegenden Schalt plan, Installationsplan und Installationsan weisung. Diese Pläne sind wichtig für den Anschluss der Maschine.

Schaltkasten und Schaltplan befinden sich im rechten Seitenständer. Die Netzanschlussklemme befindet sich im Schaltkasten.

Werkseitige Position der Schaltkulisse, -kein Schalter ist angefahren.

Nach dem Anschluss: Bei falscher Phasenfolge an der Netzan-

schlussklemme fährt die Mulde nach dem Zuschalten der Netzspannung in die Serviceposition. Die Anzeigeleuchte "Serviceposition Mulde" leuchtet.

Maschine vom Netz trennen und zwei Pha sen tauschen. Hauptschalter einschalten. Anzeigeleuchte "Serviceposition Mulde" leuchtet. Das Handrad im Uhrzeigersinn drehen, bis die Anzeigeleuchte "Serviceposition Mulde" erlischt. Dann befindet sich die Schaltkulisse wieder in der werkseitigen Position Maschine mit Taste I "Ein" einschalten.

Bei richtiger Phasenfolge dreht die Schaltkulisse links herum (gegen den Uhrzeigersinn) und stoppt auf Schalter 1.

Bei falscher Phasenfolge dreht die Schalt kulisse rechts herum (im Uhrzeigersinn) und stoppt auf den Schaltern 1 und 2.

M.-Nr. 07 185 692 25

Hinweise für den Aufsteller

Abluftleitung für die Wrasenabsaugung

Siehe auch Bestimmung von Abluft-, Zuluftund Belüftungsquerschnitten.

Die bauseitig zu verlegende Abluftleitung darf nicht in einen mit Gas-, Kohle- oder Öl-Feuerstellen belegten Kamin geführt wer den. Sie muß außerdem von der Abluftlei tung eines Wäschetrockners getrennt ge führt werden. Die feuchtwarme Abluft ist auf kürzestem Weg ins Freie zu leiten.

Die Abluftleitung ist strömungstechnisch günstig (wenig Bögen, gut ausgebildete An schlüsse und Übergänge) zu verlegen.

Der Anschlussstutzen für die Wrasenabsau gung befindet sich an der Rückseite des rechten Ständers.

Zur Entwässerung ist bei einer nach oben geführten Abluftleitung an der tiefsten Stelle ein Kondensatablaufloch (3-5 mm ø) vorzusehen.

Die Absaugleitung muß einen Innendurchmesser von 70 mm haben.

Auf hinreichende Belüftung des Aufstellungsraumes ist zu achten.

Das Rohrende einer ins Freie geführten Ab luftleitung ist gegen Witterungseinflüsse zu schützen.

Durch eine ins Freie geführte Abluftleitung darf keine unzumutbare Belästigung entste hen.

Auf Flusenablagerungen zu kontrollieren und wenn nötig zu reinigen ist die bauseitige Ab luftleitung und der Austritt ins Freie.

26 M.-Nr. 07 185 692

Hinweise für den Aufsteller

Gasanschluss

Den Gasanschluss darf nur ein zugelasse ner Installateur unter Einhaltung der länder spezifischen Vorschriften vornehmen wie zum Beispiel:

DVGW, TRGI, DVGW-TRF, DVGW-Arbeits

–

blatt G 631 sowie die einschlägigen UVV-Vorschriften (Deutschland)

ÖVGW-TR Gas, ÖVGW-TRF (Österreich)

–

SVGW-Gas (Schweiz)

–

Vorschriften des zuständigen Gasversor

–

gungsunternehmens Regionale Bauordnungen

–

Feuerungsverordnungen

–

Beachten Sie den beiliegenden Installa tionsplan und die Installationsanweisun gen, sie sind wichtig für den Gasanschluss.

Erscheint während der Sicherheitszeit kein

Flammsignal, schließt das Ventil und die Zündung wird abgeschaltet (Störung mit Verriegelung). Anzeigeleuchte "Zündstörung" leuchtet auf. Eine Entriegelung erfolgt durch Betätigen der Taste yx "Zündentstörung".

Nach erfolgter Aufstellung und An

schluss der Maschine sind unbedingt alle demontierten Außenverkleidungsteile wie der zu montieren.

Reparaturen an Gasgeräten nicht

selbst durchführen! Schäden dürfen nur durch Fachleute behoben werden. Wen den Sie sich bitte umgehend an den Werk-Kundendienst oder an einen autori sierten Fachhändler.

Die Gasheizung ist werkseitig entsprechend der gastechnischen Angaben auf dem Gerät (siehe Aufkleber auf der Maschinenrückseite) eingestellt.

Bei Wechsel der Gasfamilie ist ein Umbausatz beim Kundendienst anzufordern (Maschinentyp und Maschinennummer, sowie die Gasfamilie, Gasgruppe, den Gasan schlussdruck und das Aufstellungsland an geben). Beachten Sie bitte die Installationsanwei sung für gasbeheizte Geräte. Diese Umstellung darf nur von einem zugelasse nen Fachmann vorgenommen werden.

Bei der ersten Inbetriebnahme kann sich Luft in der Zuleitung befinden und eine Zün dung innerhalb der Sicherheitszeit bleibt aus. In diesem Fall leuchtet die Anzeigenleuchte "Zündstörung" auf, es ist die Taste yx "Zün dentstörung" zu drücken. Dieser erneute Startvorgang kann mehrfach wiederholt wer den, bis die Luft entwichen ist und die Bren nerflamme brennt.

Abgasleitung

Beachten Sie den beiliegenden Installationsplan und die Installationsanweisungen.

Der Anschlussstutzen C 120 mm für die Abgasabsaugung befindet sich an der Rückseite neben dem rechten Ständer.

Auf hinreichende Belüftung des Auf

stellungsraumes ist zu achten.

M.-Nr. 07 185 692 27

28 M.-Nr. 07 185 692

M.-Nr. 07 185 692 29

Änderungen vorbehalten/5009

M.-Nr. 07 185 692 / 00

Miele PM 1318, PM 1418, PM 1421 User manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
