Inštalacijski načrt
Sušilni stroj s toplotno črpalko
PDR 908 HP
Pred postavitvijo – inštalacijo – zagonom obvezno preberite navodila za uporabo in
inštalacijo.
Tako se boste zaščitili pred poškodbami in preprečili škodo na stroju.
sl-SI
11 282 630/04
Page 2
A
A
A
Miele d.o.o.
Trgovina in servis
Brnčičeva ulica 41 g
1231 Ljubljana Črnuče
Telefon: 01 292 63 33
E-pošta: info@miele.si
www.miele.si
Nemčija
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Legenda:
Priključek potreben
Priključek opcijski ali potreben glede
na izvedbo stroja
L Odvod zraka KLZ Dovod hladnega zraka
SK Odtočna cev za kondenzat PA Izravnava potencialov
B Pritrditev stroja SLA Priključek za konične obremenitve
EL Električni priključek UG Podnožje zaprto
F Noge za postavitev, nastavljive UO Podnožje odprto
KG Kasirna naprava
Vezni element za pralno-sušilni
PCL
stolp
KGA Priključek za kasirno napravo XKM Komunikacijski modul
KLA Izpust hladnega zraka ZL Dovod zraka
Pridržujemo si pravico do tehničnih sprememb in napak.12/19
2 11 282 630/04
Page 3
PDR 908 HP sl-SI

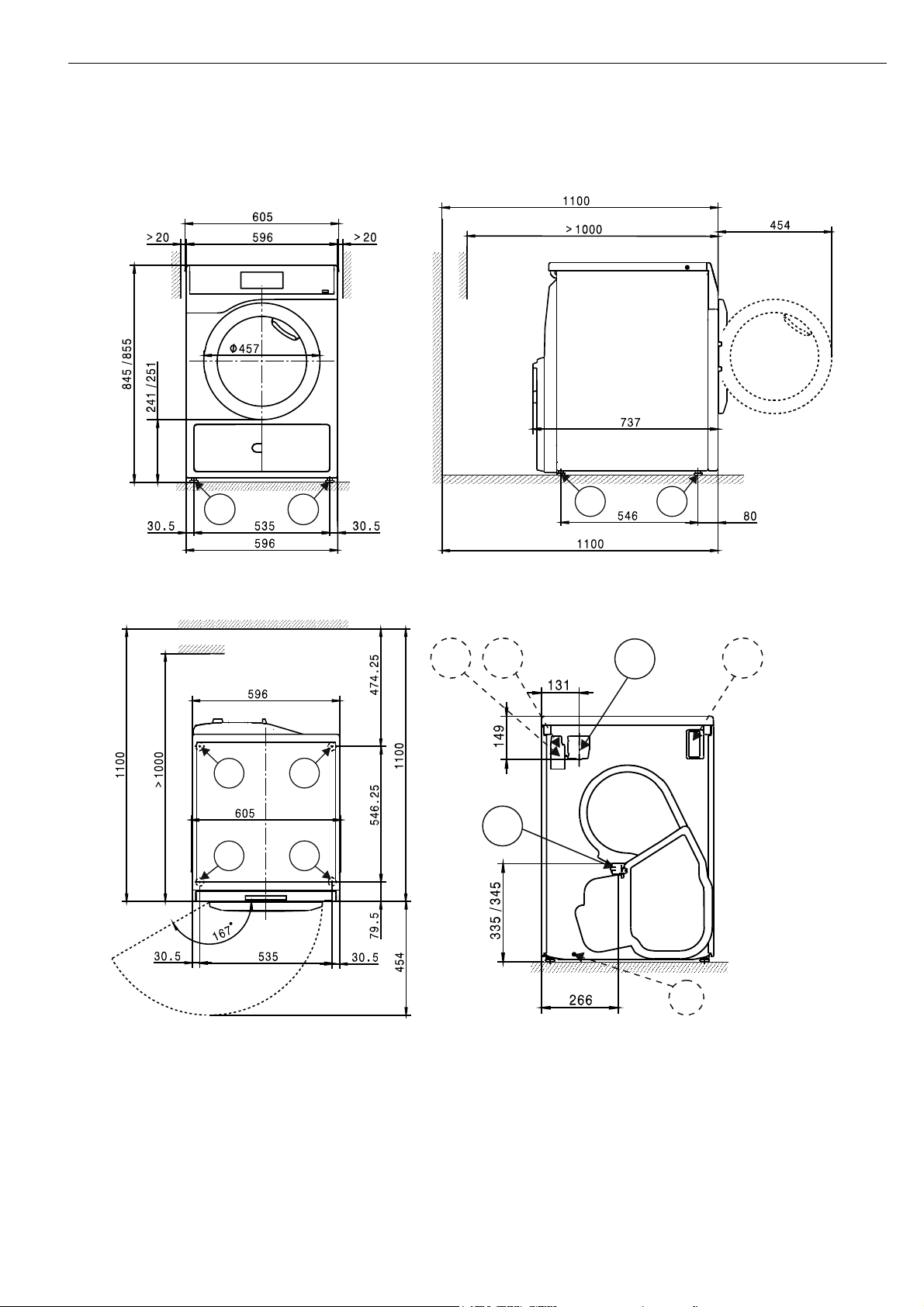

Mere aparata
F F
F F
F F
F F
KGASLA XKM
EL
ASK
11 282 630/04 3
PA
Page 4
PDR 908 HP sl-SI

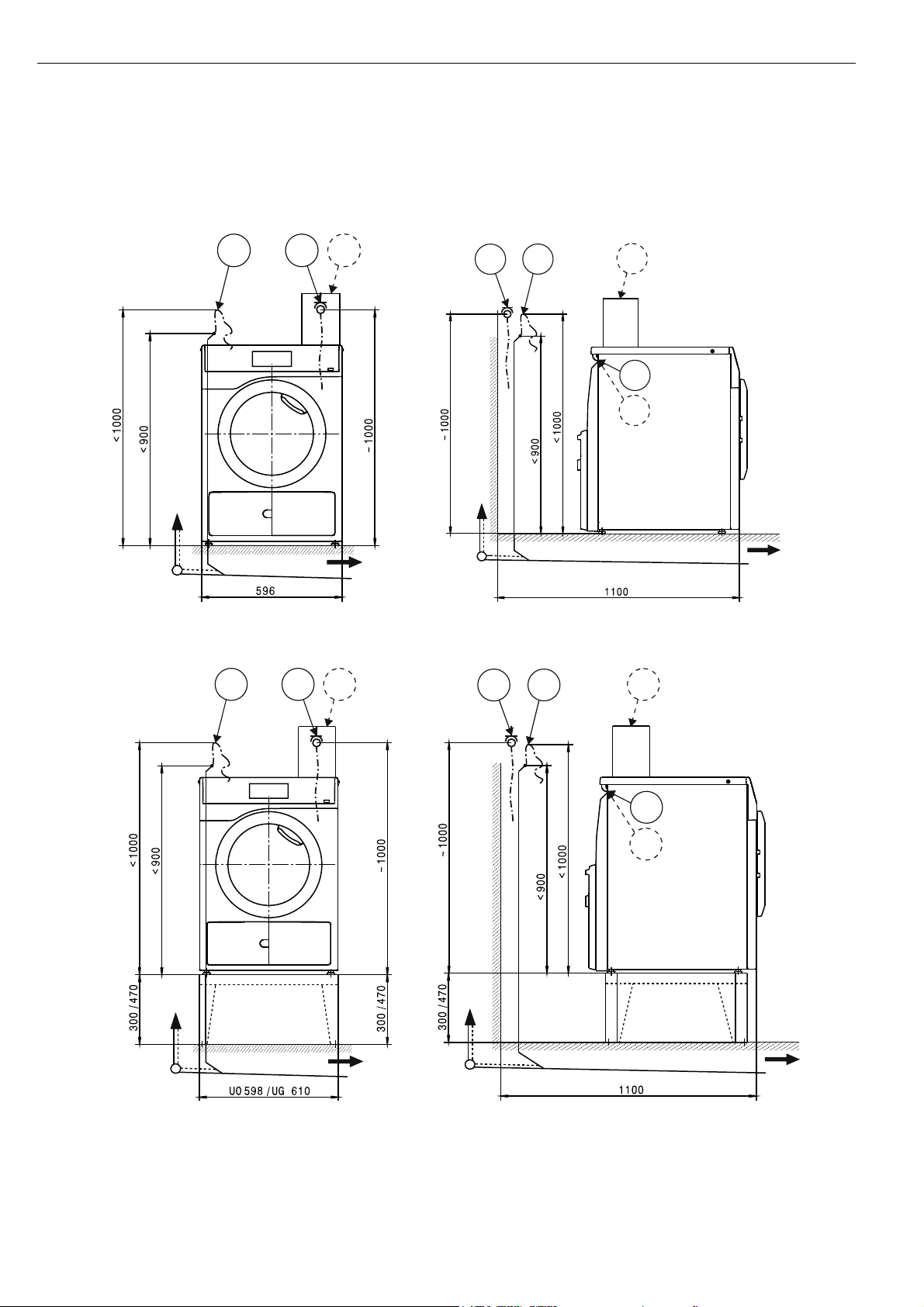

Inštalacija
ASK KGEL
KGASKEL
KGA
SLA
ASK KGEL
UO UG/
KGASKEL
KGA
SLA
4 11 282 630/04
Page 5
PDR 908 HP sl-SI

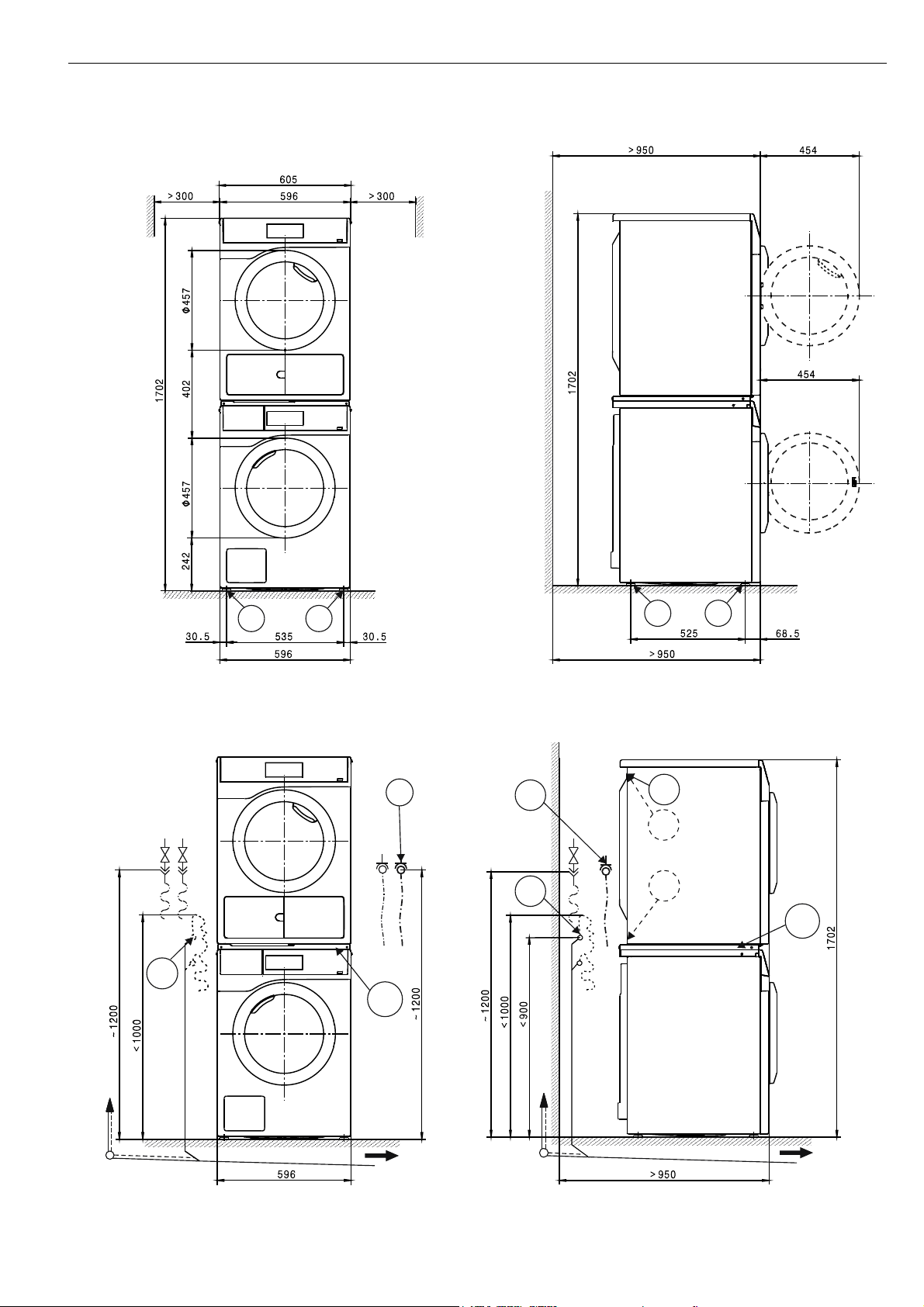

Inštalacija
ASK
F F
APCL
EL
FF
EL
ASK
KG A
SLA
PA
APCL
11 282 630/04 5
Page 6
PDR 908 HP sl-SI

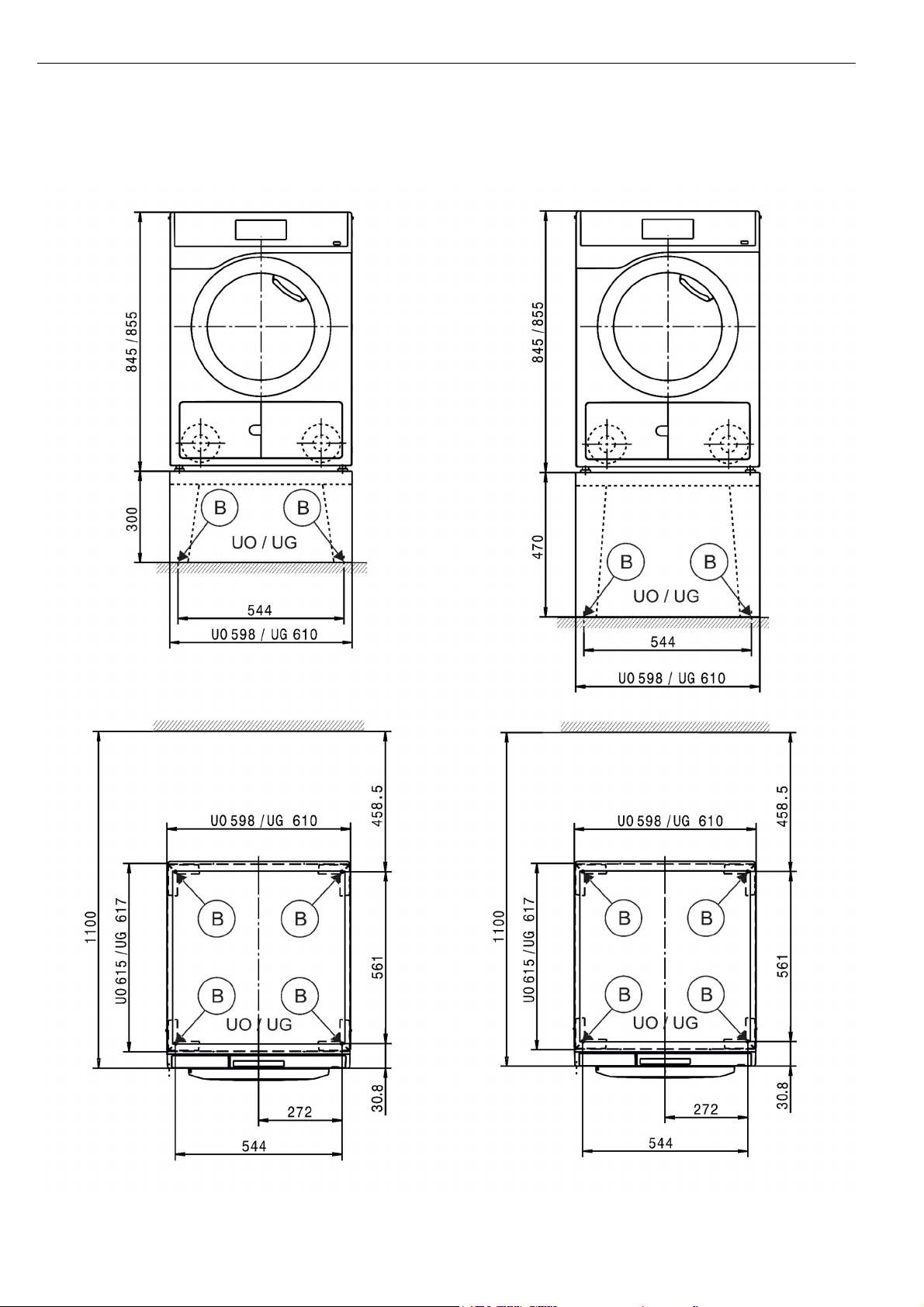

Postavitev
6 11 282 630/04
Page 7
PDR 908 HP sl-SI
A
A
A
A
A
Tehnični podatki
Sistem sušenja Toplotna črpalka
Volumen bobna l 130
Teža polnjenja kg 8,0
Odprtina za polnjenje, premer mm 370
PDR 908 HP
Električ ni priključek (EL)
Standardna napetost 1N AC 220 V–240 V
Frekvenca Hz 50
Skupna priključna moč kW 1,44
Zaščita (sprožilna karakteristika B po EN 60898)
Priključni kabel, minimalni prerez mm² 3 x 1,5
Priključni kabel z vtičem
Priključni kabel, dolžina mm 2000
Posebna napetost MAR 230 (pomorstvo) 1N AC 230 V
Frekvenca Hz 60
Skupna priključna moč kW 1,2
Zaščita (sprožilna karakteristika B po EN 60898)
Priključni kabel, minimalni prerez mm² 3 x 1,5
Priključni kabel z vtičem
Priključni kabel, dolžina mm 2000
Posebna napetost MAR 208-240 (pomorstvo) 2 AC 208-240 V
Frekvenca Hz 60
Skupna priključna moč kW 1,2
Zaščita (sprožilna karakteristika B po EN 60898)
Priključni kabel, minimalni prerez 3 x AWG10
Priključni kabel z vtičem
Priključni kabel, dolžina mm 2100
Standardna napetost za CDN in USA 2 AC 208-240 V
Frekvenca Hz 60
Skupna priključna moč kW 1,2
Zaščita
Priključni kabel, minimalni prerez 3 x AWG10
Priključni kabel z vtičem
Priključni kabel, dolžina mm 2100
Standardna napetost za AUS 1N AC 220 V–240 V
Frekvenca Hz 50
Skupna priključna moč kW 1,44
Zaščita
Priključni kabel, minimalni prerez mm² 3 x 1,0
Priključni kabel z vtičem
Priključni kabel, dolžina mm 2000
1 x 10
1 x 10
2 x 30
2 x 30
1 x 10
Odtoč na cev za kondenzat (ASK)
Temperatura odpadne vode, maks. °C 70
Volumski tok, kratkotrajni maks. l/min 3,6
Cevni nastavek na mestu za odtočno cev mm 10 x 30
Odtočna cev (notranji premer) mm 10 (DN10)
Dolžina odtočne cevi mm 1500
Višina črpanja, maks. (od spodnjega roba stroja) mm 1000
Izravnava potencialov (PA)
Priključek na stroju (z ločenim kompletom za namestitev)
Vmesnik XCI-Box-LG
= serijsko, = opcijsko, + = samo po naročilu, - ni na voljo
11 282 630/04 7
Page 8
PDR 908 HP sl-SI
Tehnični podatki
Upravljanje konič ne obremenitve/energije
(SLA)
Priključek na stroju (z enoto XCI-Box-LG)
Priključ ek za kasirno napravo (KGA)
Priključek kasirne naprave (z enoto XCI-Box-LG)
Komunikacijski modul (XKM)
Komunikacijski modul XKM3200-WL-PLT
PDR 908 HP
Noga za postavitev (F)
Število nog Število 4
Noga, nastavljiva po višini z navojem mm ± 5
Premer noge mm 31,7
Pritrditev (B)
Pritrditev na tla, podnožje Miele
Postavitev podnožja Miele (pritrdilni material je v dobavnem kompletu)
Potrebne pritrdilne točke Število 4
Lesni vijak po DIN 571 mm 8 x 65
Vložek (premer x dolžina) mm 12 x 60
Pritrditev na tla, podnožje (na licu mesta)
Postavitev stroja na podnožje, izdelano na mestu (betonsko ali zidano)
Površina za postavitev na podnožju min. (Š/G) mm 600/650
Lesni vijak po DIN 571 mm 6 x 50
Vložek (premer x dolžina) mm 8 x 40
Podatki o stroju
Mere stroja, skupaj (V/Š/G) mm 850/605/777
Mere ohišja (V/Š/G) mm 850/596/737
Mere za vnos (V/Š)
Odprtina za vnos min. (brez embalaže) mm 900/605
Mere za postavitev
Stranska oddaljenost stroja min. mm 20
Stranska priporočena oddaljenost stroja pri pralno-sušilnem stolpu mm 300
Oddaljenost stene od sprednje stranice stroja, min. mm 950
Oddaljenost stene od sprednje stranice stroja, priporočena mm 1100
Teže in obremenitve
Teža stroja (neto) kg 73
Maks. obremenitev tal med delovanjem N 925
Emisije
Raven zvočnega tlaka na delovnem mestu (po EN ISO 11204/11203) dB(A) <70
Oddajanje toplote v prostor W 950
= serijsko, = opcijsko, + = samo po naročilu, - ni na voljo
8 11 282 630/04
Page 9
PDR 908 HP sl-SI
Napotki za inštalacijo in načrtovanje
Pogoji za inštalacijo
Priklop sušilnega stroja se lahko izvede samo na napeljavo, ki je
skladna z veljavnimi državnimi zakoni, uredbami in smernicami ter
lokalnimi določili in predpisi.
Poleg tega je treba dodatno upoštevati predpise podjetja za oskrbo z
električno energijo, predpise za preprečevanje nesreč in tehnične
predpise, ki veljajo na mestu postavitve.
Splošni obratovalni pogoji
Temperatura okolja v prostoru, kjer je postavljen stroj: +2 °C do
+35 °C
Hladen zrak, ki ga stroj vsesa pri sušenju, se segret vrača v prostor.
Zato morate zlasti v majhnih prostorih poskrbeti za zadostno
prezračevanje.
Poskrbite, da temperatura v prostoru ni previsoka. Če so v prostoru še
drugi aparati, ki oddajajo toploto, prostor prezračite ali pa izklopite
aparate.
V nasprotnem primeru se bodo podaljšali časi sušenja in povečala
poraba energije.
Električni priključek
Sušilni stroj je opremljen s priključnim kablom in vtičem in tako
pripravljen za takojšnji priklop.
Stroj lahko priklopite samo na električno napeljavo, ki je izvedena po
VDE 0100 oziroma ustreza državnim in lokalnim predpisom.
Sušilni stroj ne sme biti v nobenem primeru priklopljen na
električno omrežje prek podaljška, kot je namizna razdelilna doza,
saj v tem primeru obstaja nevarnost požara.
Podatki o nazivni moči in ustrezni zaščiti so navedeni na napisni
ploščici. Omenjene podatke primerjajte s podatki vašega električnega
omrežja.
Če je predviden fiksni priključek, mora biti na mestu zagotovljen
odklopnik za vse pole. Za ločilno napravo velja stikalo z odprtino med
kontaktnimi deli najmanj 3 mm. Sem spadajo npr. LS-stikala,
varovalke in kontaktorji (IEC/EN 60947).
Vtična povezava ali odklopnik morata biti ves čas dostopna. Če stroj
izklopite iz omrežja, mora biti na voljo možnost zaklepanja odklopnika
ali pa mora biti mesto ločitve od omrežja pod stalnim nadzorom.
Novo namestitev priključka, spremembo napeljave ali preverjanje
zaščitnega vodnika, vključno z določitvijo ustrezne zaščite, lahko
opravi samo pooblaščen električar ali usposobljen strokovnjak, saj ti
poznajo ustrezne predpise VDE in posebne zahteve lokalnega
podjetja za oskrbo z električno energijo.
Podatek o prerezu kabla v tehničnih podatkih se nanaša samo na
potrebni priključni kabel. Za preračun drugih dimenzij je treba
upoštevati zadevne državne in lokalne predpise.
Možnosti odtoka:
1. Neposreden priklop na plastično odtočno cev z gumijasto
objemko.
Če obstaja možnost, da je konec cevi potopljen v vodo, uporabite
protipovratni ventil.
2. Priklop na umivalnik s plastično spojko.
V vsakem primeru uporabite protipovratni ventil.
3. Iztok v talni odtok (Gully).
V vsakem primeru uporabite protipovratni ventil.
4. Obešenje cevi v umivalnik ali izliv.
Odtočno cev zavarujte pred zdrsom (npr. tako, da jo privežete)! V
nasprotnem primeru lahko voda izteka in povzroči škodo.
Če obstaja možnost, da je konec cevi potopljen v vodo, uporabite
protipovratni ventil.
Izravnava potencialov
Skladno s krajevnimi in državnimi predpisi za inštalacijo morate po
potrebi izdelati izravnavo potencialov z dobrim kontaktnim spojem.
Priključni material za potrebno izravnavo potenciala lahko naročite z
montažnim kompletom na servisu Miele ali ga zagotovite na mestu
samem.
Upravljanje konične obremenitve/energije
Z opcijskim kompletom lahko stroj priklopite na upravljanje konične
obremenitve ali energije.
Če se aktivira funkcija izklopa ob preobremenitvi, se izklopi gretje.
Na prikazovalniku se nato izpiše ustrezno sporočilo.
Kasirna naprava
Sušilni stroj lahko z opcijskim kompletom (SCI Box) opremite s
posamičnim kasirnim sistemom (dodatna oprema).
Potrebno programiranje se lahko izvede med prvim zagonom stroja.
Po zaključenem prvem zagonu lahko spremembe izvaja samo osebje
zastopnika Miele ali servisne službe Miele.
Vmesnik
Sušilni stroj lahko opremite s komunikacijskim modulom
XKM 3200-WL-PLT.
Ta modul lahko uporabljate kot WLAN- ali LAN-vmesnik.
LAN-vmesnik, ki je v modulu, ustreza SELV (varnostna nizka
napetost) po EN 60950. Tudi priklopljeni stroji morajo ustrezati SELV.
LAN-priključek se izvede z vtičem RJ45 po EIA/TIA 568B.
Odtočna cev za kondenzat
Kondenzat, ki nastaja med sušenjem, se skozi odvodno cev na hrbtni
strani sušilnega stroja črpa iz stroja.
Kondenzat črpa iz stroja odtočna črpalka z višino črpanja 1 m. Da
odtok vode ni oviran, mora biti cev položena brez pregibov. Ukrivljeni
del na koncu cevi je vrtljiv in po potrebi snemljiv.
Ta sušilni stroj mora biti v posebnih pogojih priklopa opremljen s
protipovratnim ventilom (dodatna oprema). Če protipovratni ventil ni
vgrajen, lahko voda priteka ali se vsesava nazaj v sušilni stroj ter
izteka iz njega. S tem lahko nastane škoda.
11 282 630/04 9
Page 10
PDR 908 HP sl-SI
Postavitev in pritrditev
Stroj morate postaviti na povsem ravno, vodoravno in stabilno
površino, ki vzdrži navedene obremenitve.
Obremenitev, ki jo predstavlja stroj, deluje kot točkovna obremenitev v
območju nog stroja na površino.
Stroj vzdolžno in prečno poravnajte v vodoraven položaj s pomočjo
nastavljivih nog.
Postavitev na podnožje
Sušilni stroj lahko postavite na podnožje (odprto ali zaprto), ki je na
voljo kot dodatna oprema Miele, ali na betonski podstavek, izdelan na
licu mesta.
Kakovost betona in trdnost betonskega podstavka je treba določiti
skladno z obremenitvijo tal. Pazite, da ima betonski podstavek
zanesljivo lego na tleh.
Pralno-sušilni stolp
Sušilni stroj lahko postavite v pralno-sušilni stolp s pralnim strojem
Miele. Za to je potreben vezni element, ki je na voljo kot dodatna
oprema.
Montažo veznega elementa lahko izvede samo strokovnjak, ki ga je
pooblastilo podjetje Miele, ali osebje servisa Miele.
