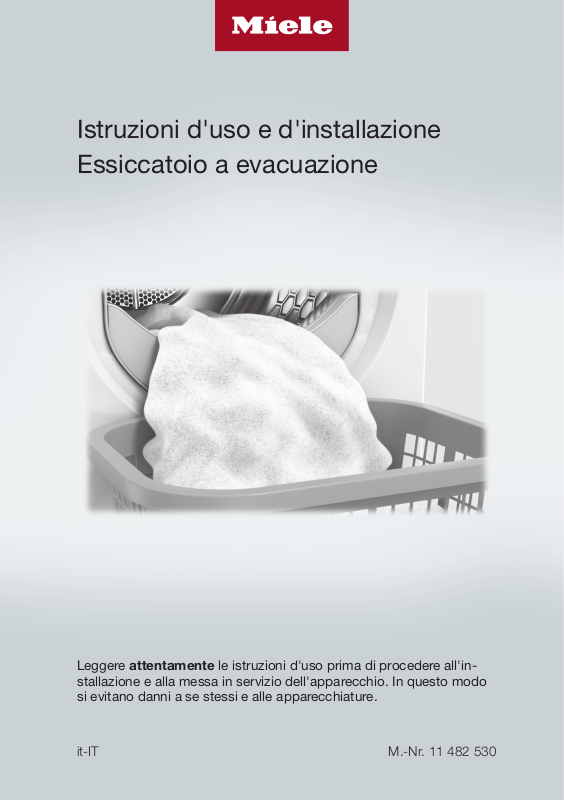

Miele PDR 307 EL CC User manual

Istruzioni d'uso e d'installazione
Essiccatoio a evacuazione

Leggere attentamente le istruzioni d'uso prima di procedere all'in­stallazione e alla messa in servizio dell'apparecchio. In questo modo
si evitano danni a se stessi e alle apparecchiature.

it-IT M.-Nr. 11 482 530

Indice

Il Vostro contributo alla tutela dell'ambiente ................................................. 6

Istruzioni per la sicurezza e avvertenze ......................................................... 7

Come si usa l'essiccatoio................................................................................. 19

Pannello comandi................................................................................................ 19

Simboli sul pannello comandi ............................................................................. 20

Simboli a display ................................................................................................. 21

Tasti sensore e display touch con tasti sensore.................................................. 22

Menù base........................................................................................................... 22

Esempi di comandi.............................................................................................. 23

Elenco............................................................................................................. 23

Selezione semplice......................................................................................... 23

Impostare i valori............................................................................................ 23

Uscire da un sottomenù................................................................................. 23

Prima messa in servizio .................................................................................... 24

Accendere l'essiccatoio ...................................................................................... 24

Impostare la lingua del display............................................................................ 24

Avviso su apparecchiature esterne ..................................................................... 25

Regolare la luminosità del display....................................................................... 25

Confermare la richiesta ora ................................................................................. 25

Impostare l'ora .................................................................................................... 25

Registrare la gettoniera ....................................................................................... 26

Concludere la messa in servizio.......................................................................... 26

1. Cura della biancheria .................................................................................... 27

Lavaggio.............................................................................................................. 27

Asciugare............................................................................................................. 27

Simboli di trattamento......................................................................................... 27

2. Caricare l'essiccatoio ................................................................................... 28

3. Selezionare un programma .......................................................................... 29

Accendere l'essiccatoio ...................................................................................... 29

Selezionare un programma ................................................................................. 29

Selezionare la durata (programmia tempo) ................................................... 29

4. Selezionare impostazione dei programmi .................................................. 30

Attivare le opzioni................................................................................................ 30

Delicato .......................................................................................................... 30

Fase antipiega ................................................................................................ 30

Posticipare l'avvio ............................................................................................... 31

2

Indice

5. Avviare il programma .................................................................................... 32

Avviare il programma........................................................................................... 32

6. Fine programma - Prelevare la biancheria.................................................. 33

Fine programma .................................................................................................. 33

Prelevare la biancheria ........................................................................................ 33

Attenersi alle indicazioni di manutenzione .......................................................... 33

Elenco programmi............................................................................................. 34

Modificare il programma .................................................................................. 36

Cambiare il programma in corso ......................................................................... 36

Interrompere un programma ............................................................................... 36

Selezionare di nuovo il programma interrotto ................................................ 36

Aggiungere biancheria......................................................................................... 36

Pulizia e manutenzione ..................................................................................... 37

Intervalli di pulizia ................................................................................................ 37

Pulire i filtri impurità............................................................................................. 37

Estrarre il filtro impurità .................................................................................. 37

Smontare il filtro impurità ............................................................................... 38

Pulire le parti del filtro impurità con un panno asciutto.................................. 38

Pulire le parti del filtro impurità con acqua..................................................... 38

Pulire l'area di convogliamento dell'aria......................................................... 39

Montare e inserire il filtro impurità.................................................................. 40

Pulire l'essiccatoio............................................................................................... 41

Cosa fare se... .................................................................................................... 42

Il display segnala avvertenze o guasti................................................................. 42

Risultato di asciugatura non soddisfacente ........................................................ 45

Il processo di asciugatura dura molto a lungo .................................................... 46

Problemi generali con l'asciugabiancheria.......................................................... 47

Assistenza tecnica ............................................................................................ 48

Contatti in caso di guasto ................................................................................... 48

Accessori su richiesta ......................................................................................... 48

Installazione ....................................................................................................... 49

Vista frontale........................................................................................................ 49

Vista posteriore ................................................................................................... 50

Situazioni di installazione .................................................................................... 51

Vista laterale................................................................................................... 51

Zoccolo in acciaio .......................................................................................... 51

Vista superiore................................................................................................ 51

Colonna bucato.............................................................................................. 51

3

Indice

Trasportare l'essiccatoio fino al luogo di installazione........................................ 52

Posizionamento................................................................................................... 53

Registrare l'essiccatoio .................................................................................. 53

Dispositivi di comando esterni ....................................................................... 53

Allacciamento elettrico........................................................................................ 54

Installazione del condotto di sfiato.................................................................. 55

Principi del condotto di sfiato.............................................................................. 55

Principi del convogliamento dell'aria in afflusso ................................................. 55

Calcolare la lunghezza totale del tubo ................................................................ 56

Aperture aria di sfiato sul retro dell'essiccatoio .................................................. 57

Chiudere l'apertura di sfiato........................................................................... 57

Misure delle aperture dell'aria di sfiato........................................................... 57

Installare i tubi inseriti.......................................................................................... 58

Esempio.......................................................................................................... 58

Installare un tubo flessibile.................................................................................. 59

Canale piatto .................................................................................................. 59

Esempi............................................................................................................ 60

Collettore aria di sfiato ........................................................................................ 61

Consumi ............................................................................................................. 63

Dati tecnici ......................................................................................................... 64

Scheda per asciugabiancheria a uso domestico ................................................ 65

Dichiarazione di conformità................................................................................. 67

Livello gestore ................................................................................................... 68

Aprire Livello gestore........................................................................................... 68

Accesso tramite codice.................................................................................. 68

Modificare codice........................................................................................... 68

Programma Demo .......................................................................................... 68

Aprire livello gestore....................................................................................... 69

Uscire dal livello gestore ..................................................................................... 69

Lingua.................................................................................................................. 70

Luminosità........................................................................................................... 70

Orologio............................................................................................................... 70

Volume segnale acustico di fine.......................................................................... 70

Volume acustica tasti .......................................................................................... 70

Volume segnale tono benvenuto......................................................................... 70

Segnale acustico errore/guasto .......................................................................... 71

Fase antipiega ..................................................................................................... 71

Raffreddamento aggiuntivo................................................................................. 71

Temperatura raffreddamento............................................................................... 71

Visualizza proced. spegnim................................................................................. 72

4

Indice

Posticipo avvio .................................................................................................... 72

Nome programma ............................................................................................... 72

Visibilità parametri ............................................................................................... 73

Livelli asciugatura Cotone resist.col.................................................................... 73

Livelli asciugatura Lava/Indossa ......................................................................... 73

Liv. asciug. Stiro a macchina............................................................................... 73

Pulire circuito aria ................................................................................................ 73

Pulire filtri............................................................................................................. 74

Selezione mod. COM .......................................................................................... 74

Disponibilità dei prodotti digitali Miele ................................................................ 74

WLAN/LAN .......................................................................................................... 75

Remote-Update................................................................................................... 76

Informazioni legali................................................................................................ 77

Gettoniera............................................................................................................ 78

Impostazione per gettoniere........................................................................... 78

Segnale di ritorno gettoniera.......................................................................... 78

Blocco cassa.................................................................................................. 79

Cancellare segnale pagato............................................................................. 79

Tempo correzione gettoniera.......................................................................... 79

Tempo sovrapp. gettoniera............................................................................. 79

Dur. progr. tempo aria fredda......................................................................... 80

Dur. progr. tempo aria calda........................................................................... 80

Programmi gratuiti .......................................................................................... 80

5

Il Vostro contributo alla tutela dell'ambiente

Smaltimento dell’imballaggio

L’imballaggio ha lo scopo di proteggere
la merce da eventuali danni di trasporto.
I materiali utilizzati per l’imballaggio so­no riciclabili, in quanto selezionati se­condo criteri di rispetto dell’ambiente e
di facilità di smaltimento.

L’imballaggio può essere conservato
per un’eventuale spedizione al servizio
di assistenza tecnica autorizzato Miele
in caso di danni o guasti all'apparec­chiatura.

I singoli componenti dell’imballaggio
possono essere raccolti separatamente
secondo i criteri della raccolta differen­ziata.

Restituire gli imballaggi al circuito di
raccolta dei materiali consente da una
parte di risparmiare materie prime e
dall'altra di ridurre il volume degli scarti.

Smaltimento delle apparec­chiature

Le apparecchiature elettriche ed elettro­niche contengono spesso materiali utili.
Contengono altresì sostanze, composti
e componenti che erano necessari per il
funzionamento e la sicurezza dell'appa­recchiatura stessa. Smaltirli in modo
non adeguato o nei rifiuti domestici po­trebbe nuocere alla salute e all'ambien­te. In nessun caso quindi smaltire que­ste apparecchiature nei normali rifiuti
domestici.

Il simbolo del cassonetto barrato indica
che il prodotto deve essere conferito
agli idonei centri di raccolta differenzia­ta allestiti dai comuni o dalle società di
igiene urbana oppure riconsegnato gra­tuitamente al rivenditore al momento
dell'acquisto di una nuova apparecchia­tura di tipo equivalente, in ragione di
uno a uno. L'utente è tenuto a cancella­re eventuali dati personali dall'apparec­chiatura elettronica da smaltire. L'ade­guata raccolta differenziata contribuisce
a evitare possibili effetti negativi
sull'ambiente e sulla salute e favorisce il
riciclo dei materiali di cui è composta
l'apparecchiatura. Per la gestione del
recupero e dello smaltimento degli elet­trodomestici, Miele Italia aderisce al
consorzio Ecodom (Consorzio Italiano
Recupero e Riciclaggio Elettrodomesti­ci).

Smaltimento dei rifiuti di apparec­chiature elettriche ed elettroniche
(RAEE), ai sensi del Decr. legisl. 14
marzo 2014, n. 49 in attuazione della
Direttiva 2012/19/UE e sui RAEE sullo
smaltimento dei rifiuti di apparec­chiature elettriche ed elettroniche.

Accertarsi che fino al momento dello
smaltimento l'apparecchiatura sia tenu­ta lontana dai bambini.

6

Istruzioni per la sicurezza e avvertenze

 Leggere assolutamente le presenti istruzioni d'uso.

L'essiccatoio è conforme alle vigenti norme di sicurezza. Un uso
improprio può comunque causare danni a persone e/o cose.

Prima di mettere in funzione l'apparecchio leggere attentamente
queste istruzioni d'uso; contengono informazioni importanti su in­casso, sicurezza, uso e manutenzione. In questo modo si evitano
danni a se stessi e alle apparecchiature.

Ai sensi della norma IEC 60335-1, Miele avvisa espressamente che
è assolutamente necessario leggere e seguire le informazioni con­tenute nel capitolo per l'installazione dell'essiccatoio nonché le in­dicazioni e le avvertenze di sicurezza.

Miele non risponde dei danni che derivano dall'inosservanza di
queste avvertenze.

Conservare con cura il presente libretto d'istruzioni e consegnarlo
anche a eventuali futuri utenti.

Se si formano altre persone all'uso dell'essiccatoio, mettere a loro
disposizione le presenti istruzioni per la sicurezza e avvertenze e/o
spiegargliele.

Uso previsto

 L'essiccatoio è predisposto esclusivamente per l'asciugatura di

capi lavati in acqua e dichiarati idonei dal produttore sull'etichetta al
trattamento in tamburo. Qualsiasi altro uso può essere pericoloso.
Miele non risponde per i danni causati da un uso diverso da quello
previsto o per impostazioni sbagliate dell'apparecchio.

 Questo essiccatoio può funzionare anche in aree pubbliche.
 Questo apparecchio non è destinato all'impiego in ambienti ester-

ni.

7

Istruzioni per la sicurezza e avvertenze

 Le persone che per le loro capacità fisiche, sensoriali o psichiche

o per la loro inesperienza o non conoscenza non siano in grado di
utilizzare in sicurezza l'essiccatoio, non devono farne uso senza la
sorveglianza e la guida di una persona responsabile.

 Tenere lontano dall'essiccatoio i bambini al di sotto degli otto anni

oppure sorvegliarli costantemente.

 I ragazzini più grandi possono utilizzare l'essiccatoio senza sorve-

glianza solo ed esclusivamente se è stato loro spiegato come farlo e
se sono in grado di farlo in tutta sicurezza. È importante che sappia­no riconoscere e comprendere quali pericoli possono derivare da un
uso non corretto dell'apparecchio.

 In ogni caso non permettere loro di effettuare operazioni di pulizia

e manutenzione all'essiccatoio senza sorveglianza.

 Sorvegliare i bambini che si trovano nelle immediate vicinanze

dell'essiccatoio. Non permettere loro di giocarci.

8

Istruzioni per la sicurezza e avvertenze

Sicurezza tecnica

 Prima di installare l'essiccatoio, controllare che non vi siano danni

visibili.
Non installare né mettere in funzione l'essiccatoio se presenta dei
danni.

 Non si possono effettuare modifiche all'essiccatoio che non siano

state espressamente autorizzate da Miele.

 Per motivi di sicurezza non si possono utilizzare prolunghe (peri-

colo di incendio dovuto al surriscaldamento).

 La sicurezza elettrica dell'essiccatoio è garantita solo in presenza

di un regolare conduttore di protezione. È importante assicurarsi che
questa condizione sia verificata, perché fondamentale per la sicurez­za. In caso di dubbi far controllare l'impianto da un tecnico specializ­zato. Miele non risponde di eventuali danni causati dall'assenza o
dall'interruzione del conduttore di protezione.

 Riparazioni non eseguite a regola d'arte possono esporre l'utente

a gravi pericoli, per i quali Miele non si assume alcuna responsabilità.
Eventuali riparazioni possono essere effettuate solo dal servizio di
assistenza tecnica Miele autorizzato, diversamente il produttore non
è responsabile per i danni che ne possono derivare e la garanzia de­cade.

9

Istruzioni per la sicurezza e avvertenze

 Se il cavo di alimentazione elettrica è danneggiato, deve essere

completamente sostituito da personale tecnico autorizzato Miele per
evitare all'utente qualsiasi pericolo.

 Sostituire eventuali pezzi guasti o difettosi con ricambi originali

Miele; solo così Miele può garantire il pieno rispetto degli standard di
qualità e di sicurezza previsti per le proprie macchine.

 In caso di manutenzione non regolare e/o non corretta dal punto

di vista tecnico non si possono escludere cali di rendimento, anoma­lie di funzionamento e pericolo di incendio.

 In caso di guasti e per le operazioni di pulizia e manutenzione, te-

nere presente che l'essiccatoio è staccato dalla rete elettrica solo se

- il cavo di allacciamento alla rete elettrica è staccato, oppure

- l'interruttore o gli interruttori principali dell'impianto elettrico sono
disinseriti, oppure

- il fusibile o i fusibili dell'impianto elettrico generale sono comple­tamente svitati.

Vedi anche al cap. “Installazione”, paragrafo “Allacciamento elettri­co”.

 Quest'essiccatoio non può essere messo in funzione in luoghi non

stazionari (ad es. sulle navi).

10

Istruzioni per la sicurezza e avvertenze

 Attenersi a quanto riportato nei capitoli “Installazione” e “Installa-

zione del condotto di evacuazione” e “Dati tecnici”.

 Garantire sempre l'accessibilità della presa onde poter staccare in

qualsiasi momento l'essiccatoio dalla rete elettrica.

 Qualora fosse previsto un allacciamento fisso, il dispositivo di

spegnimento onnipolare deve risultare sempre accessibile, onde po­ter staccare l'essiccatoio dalla corrente elettrica.

 Non coprire né ridurre lo spazio tra il fondo dell'essiccatoio e il pa-

vimento, ad es. con zoccoli, listelli, tappeti a pelo lungo ecc. Altri­menti non si garantisce una sufficiente aerazione.

 Nell'area di apertura dello sportello non si devono trovare porte

che si possano chiudere a chiave, porte scorrevoli o porte con incer­nieratura contraria rispetto a quella dello sportello.

 Questo essiccatoio è dotato di una lampadina speciale per soddi-

sfare specifiche esigenze (p.es. temperatura, umidità, resistenza chi­mica e all'usura, vibrazione). Impiegare la lampadina speciale solo
per l’uso previsto. Non è adatta per illuminare l’ambiente. Per motivi
di sicurezza è necessario che la sostituzione sia effettuata dal servi­zio di assistenza tecnica autorizzato Miele.

11

Istruzioni per la sicurezza e avvertenze

Uso corretto

 Il carico massimo è di 7 kg (biancheria asciutta). Carichi parziali

per singoli programmi sono riportati al capitolo “Elenco programmi”.

 Non appoggiarsi o far forza sullo sportello. L'essiccatoio potrebbe

ribaltarsi e ferire l'utente o altre persone.

 Chiudere lo sportello al termine di ogni ciclo di asciugatura. In

questo modo si evita che

- i bambini tentino di infilarsi nella macchina o di nascondervi degli
oggetti;

- vi si possano infilare degli animali.

 Non utilizzare strumenti di pulizia a pressione né getti d'acqua per

pulire la macchina.

 Pulire sempre a fondo il luogo di posizionamento di modo da eli-

minare polvere e lanugine. Le particelle di sporco contenute nell'area
aspirata favoriscono gli intasamenti. Può verificarsi un guasto e sus­siste pericolo d'incendio.

 L'essiccatoio può essere messo in funzione se è installato un con-

dotto di sfiato e si garantisce una sufficiente aerazione dell'ambiente.

 Attenersi alle istruzioni riportate al capitolo “Installazione del con-

dotto di sfiato”.

12

Istruzioni per la sicurezza e avvertenze

 Il condotto di sfiato non può mai essere installato a uno dei se-

guenti camini o sedi.

- Canne fumarie in funzione.

- Condotti che servono per sfiatare gli ambienti di installazione con
fuochi aperti.

- Camini utilizzati diversamente.

Se il fumo o i gas di scarico vengono ricondotti indietro sussiste pe­ricolo di intossicazione.

 Sussiste pericolo di soffocamento o intossicazione a causa della

riaspirazione dei gas di scarico se lo scalda-acqua istantaneo a gas,
il riscaldamento a gas dell'ambiente, stufe a carboni con allaccia­mento al camino ecc. sono installati nello stesso ambiente o nell'ap­partamento o negli ambienti adiacenti e la depressione è di 4 Pa o
superiore.

Si può evitare una depressione nell'ambiente di installazione se me­diante le seguenti misure si garantisce una sufficiente aerazione del­l'ambiente (esempi):

- applicare delle aperture di aerazione chiudibili nella parete ester­na;

- interruttore finestra: l'essiccatoio si accende solo con la finestra
aperta.

In ogni caso è necessario chiedere conferma sulla sicurezza del fun­zionamento a uno spazzacamino competente per evitare anche una
depressione di 4 Pa e superiore.

13

Istruzioni per la sicurezza e avvertenze

 Controllare regolarmente il corretto passaggio di aria e il funziona-

mento ineccepibile di tutti i componenti del condotto di sfiato (p.es.
tubo a muro, griglia esterna, curve, pieghe, ecc.). Eseguire eventual­mente una pulizia. Se si sono depositate impurità, si ostacola la fuo­riuscita di aria e quindi il funzionamento corretto dell'essiccatoio.Se
è presente un condotto di sfiato già utilizzato, controllarlo prima di
installare l'essiccatoio.

 Per l'installazione di più essiccatoi a un collettore di sfiato, instal-

lare per ogni singolo essiccatoio una retrovalvola direttamente sul
collettore.La mancanza di questi dispositivi potrebbe danneggiare gli
apparecchi e comprometterne la sicurezza elettrica.

 Pulire regolarmente il filtro impurità.
 L'essiccatoio non può essere messo in funzione senza filtro impu-

rità o con questo filtro danneggiato. Si possono verificare anomalie
nel funzionamento. Le impurità ostruiscono i condotti dell'aria, il ri­scaldamento e il condotto di sfiato e questo può provocare un incen­dio.
Spegnere immediatamente l'essiccatoio e sostituire il filtro impurità
danneggiato.

 Non installare l'essiccatoio in ambienti esposti al gelo. Le tempe-

rature intorno al punto di congelazione pregiudicano il funzionamen­to dell'essiccatoio.
La temperatura ambiente consentita deve essere compresa tra 2 °C
e 35 °C.

14

Istruzioni per la sicurezza e avvertenze

 Non asciugare con l'essiccatoio (perché sussiste pericolo di in-

cendio)

- capi che non sono stati lavati;

- capi non ben puliti, quindi ancora sporchi di residui di oli, grassi o
altro (ad es. strofinacci, salviette usate per la cosmesi sporche di
pomate, oli, grassi); se i tessuti non sono ben puliti, la biancheria
può incendiarsi durante l'asciugatura o anche al termine del pro­cesso al di fuori dell'essiccatoio;

- capi trattati con o che presentano macchie di prodotti infiammabi­li come acetone, alcol, benzina, petrolio, cherosene, smacchiatori,
trementina, cera, sostanze che rimuovono la cera o altri prodotti
chimici (ad es. su stracci, strofinacci, mop);

- capi che presentano residui di spray, lacche per capelli, acetone o
prodotti simili.

Lavare questi capi in modo intenso e accurato:
aumentare il dosaggio di detersivo e selezionare una temperatura
elevata. In caso di dubbi ripetere il lavaggio più volte.

 Rimuovere tutti gli oggetti contenuti nelle tasche, ad es. accendini,

fiammiferi.

 Avvertenza: non spegnere mai l'essiccatoio prima che il pro-

gramma sia terminato, a meno che tutto il contenuto del cesto non
venga prelevato immediatamente e steso in modo che possa cedere
tutto il calore.

15

Istruzioni per la sicurezza e avvertenze

 Pericolo d'incendio!

Non mettere in funzione l'essiccatoio se collegato a una presa multi­pla azionabile (ad es. tramite orologio programmatore o impianto
elettrico con disinserimento carico massimo di punta).
L'essiccatoio può funzionare solo con un impianto di carico di punta
se questo è collegato alla macchina tramite il box XCI di Miele e se
sull'essiccatoio sono state effettuate le rispettive impostazioni.
Se il programma di asciugatura viene interrotto prima della fine della
fase di raffreddamento, la biancheria potrebbe autoincendiarsi.

 Non asciugare mai con l'essiccatoio i seguenti capi (pericolo di in-

cendio):

- capi sui quali sono stati utilizzati prodotti chimici industriali per il
lavaggio (ad es. lavasecco);

- capi che contengono parti in gomma, gommapiuma o simili. Que­sti possono essere ad es. oggetti in lattice, cuffie per la doccia,
tessuti impermeabili, oggetti in gomma, capi di abbigliamento o
oggetti con parti in gomma, cuscini con imbottitura in pezzetti di
gomma piuma;

- capi con imbottiture e fodere danneggiate (ad es. giacche imbotti­te, cuscini). L'imbottitura che fuoriesce potrebbe causare un in­cendio.

 Il programma è terminato con l'inizio della fase di raffreddamento.

Alla fase di riscaldamento segue in molti programmi la fase di raf­freddamento in modo che i capi/gli oggetti si mantengano a una
temperatura che non li danneggi (per ridurre il pericolo di autocom­bustione).
Si consiglia di prelevare tutta la biancheria al termine del programma.

 Se si usano ammorbidenti o prodotti simili seguire le istruzioni ri-

portate sulla relativa confezione.

 Non utilizzare né conservare nelle vicinanze della macchina benzi-

na, petrolio o altri materiali facilmente infiammabili. Pericolo di incen­dio e di esplosione.

16

Istruzioni per la sicurezza e avvertenze

 Non far affluire all'essiccatoio aria impregnata di vapori di cloro,

fluoro o altri solventi. Pericolo d'incendio.

 Per i componenti in acciaio inossidabile osservare quanto segue.

Evitare il contatto delle superfici in acciaio inossidabile (frontale, co­perchio, rivestimento) con detersivi e disinfettanti liquidi contenenti
ipoclorito di sodio o di cloro. L'azione di queste sostanze può corro­dere l'acciaio inossidabile.
Anche vapori di candeggina possono provocare corrosioni.
Per questi motivi non conservare i contenitori aperti di questi prodotti
nelle immediate vicinanze della macchina.

17

Istruzioni per la sicurezza e avvertenze

Accessori

 Gli unici accessori che possono essere montati o utilizzati sono

quelli espressamente autorizzati da Miele.
Se si montano o utilizzano altri accessori, il diritto alla garanzia e a
prestazioni in garanzia per vizi e/o difetti del prodotto decade.

 Gli essiccatoi e le lavatrici Miele possono essere sovrapposti nella

c.d. colonna bucato. Per l'installazione serve l'apposito kit di giun­zione, reperibile come accessorio su richiesta presso l'assistenza
tecnica Miele autorizzata. Fare attenzione che il kit di giunzione per la
colonna bucato sia adatto al tipo di lavatrice ed essiccatoio Miele
utilizzato.

 Fare attenzione che lo zoccolo Miele, reperibile come accessorio

su richiesta, sia adatto al tipo di essiccatoio utilizzato.

 Miele non risponde dei danni che derivano dall'inosservanza
delle istruzioni di sicurezza e delle avvertenze.

18

Pannello comandi

Come si usa l'essiccatoio

a

Tasto sensore lingua 
Per selezionare la lingua del gestore
a display.
Dopo lo spegnimento e l'accensione
viene nuovamente visualizzata la lin­gua del gestore.

b

Display touch con tasti sensore

Visualizza il programma selezionato.
Con i tasti sensore sul display touch
vengono selezionate le impostazioni
del programma.

c

Tasto sensore indietro 
Consente di ritornare al livello prece­dente nel menù.

d

Tasto sensore Start/Stop

Per avviare il programma selezionato
o interromperne uno in corso.

e

Interfaccia ottica

Serve all'assistenza tecnica come
punto di trasmissione.

f

Selettore programmi

Per selezionare i programmi di asciu­gatura. Il selettore può essere ruotato
verso destra o verso sinistra.

g

Tasto 
Per accendere/spegnere l'essiccato­io.
Per risparmiare energia, l'essiccatoio
si spegne in automatico. Lo spegni­mento avviene dopo 15 minuti dalla
fine del programma o della fase anti­piega oppure dopo l'accensione, se
non si esegue alcuna impostazione.

19

Come si usa l'essiccatoio

Simboli sul pannello comandi









 Lana













PRO



Express

Pronto asciutto

Lava/Indossa

Pronto asciutto +
Pronto asciutto
Asciutto stiro a mano

Programma a tempo

Aria fredda

Programma a tempo

Aria calda

Cotone resistente colorato

Pronto asciutto +
Pronto asciutto
Asciutto stiro a mano
Asciutto stiro a macchina

Cotone PRO

Pronto asciutto




20

Cotone Eco

Pronto asciutto

Simboli a display













Opzioni: con il tasto sensoreOpzioni è possibile selezionare ulteriori op-
zioni per un programma di asciugatura.

Delicato: con il tasto sensore Delicato è possibile ridurre la temperatura
dell'asciugatura.

Fase antipiega: con il tasto sensoreFase antipiega è possibile ridurre la
formazione di pieghe quando, al termine del programma, i capi non ven­gono prelevati subito.

Posticipo dell'avvio: con il tasto sensore Posticipo dell'avvio è possibile
impostare l'ora di avvio ...

... o l'ora di fine

... o il tempo fino all'avvio del programma.

Programma a tempo: con questo tasto sensore si seleziona la durata del
programma a tempo.

Livello gestore: con il tasto sensoreLivello gestore è possibile modifica-
re le impostazioni dell'essiccatoio.

Come si usa l'essiccatoio

21

Come si usa l'essiccatoio

1:43

Pronto asciutto h

 

Cotone resistente colorato

Tasti sensore e display touch con tasti sensore

I tasti sensore , , Start/Stop
nonché i tasti sensore a display reagi­scono al tocco. A ogni contatto è asso­ciato un segnale acustico. È possibile
spegnere questo segnale acustico (v.
capitolo“Livello gestore”).

Il pannello comandi con i tasti senso­re e il display touch può graffiarsi
con oggetti appuntiti o affilati.

Toccare il pannello comandi solo con
le dita.

Menù base

Nel menù base di un programma di
asciugatura si visualizzano valori diversi
in base al programma:

- il nome del programma selezionato
con il livello di asciugatura impostato.

- La durata del programma.

– Nei programmi con livello di asciu-

gatura (p.es. Cotone resistente co­lorato) dipende dal livello di asciu­gatura impostato e dal carico.

– La durata del programma di un

programma a tempo è selezionabi­le sfiorando il tasto sensore.

- Le opzioni selezionate.

- Ulteriori opzioni selezionabili e impo­stazioni del livello gestore.

22

Esempi di comandi

Lingua







čeština

deutsch

dansk

english

(AU)

Segn. acu-

stico errore

Off On



Liv. asciug.

Cot.res.col.



OK





Normale

Durata





0

OK





20:



h

Elenco

Tramite le frecce e  a destra sul di­splay, è riconoscibile un elenco a di­sposizione.

Sfiorando il tasto sensore, l'elenco
delle voci selezionabili scorre verso il
basso. Sfiorando il tasto sensore,
l'elenco delle voci selezionabili scorre
verso l'alto.

La barra di scorrimento indica che vi
sono altre possibilità di scelta o che se­gue altro testo.

La lingua attualmente selezionata è
contrassegnata da una cornice.

Sfiorare la lingua desiderata per selezio­narla.

Selezione semplice

Se non vi sono frecce visibili, la selezio­ne si limita ai valori visualizzati.

Come si usa l'essiccatoio

Dopo la modifica, sfiorareOK.

Impostare i valori

Per modificare un valore, utilizzare le
frecce e  sopra o sotto la cifra da
modificare.

Sfiorare le frecce e  e confermare
con il tasto sensoreOK.

Uscire da un sottomenù

Per uscire dal sottomenù, selezionare
Indietro .

Se si seleziona un valore in un sottome­nù, ma non viene confermato con OK,
selezionando il tasto sensore  si an­nulla questo valore.

Il valore attualmente selezionato è con­trassegnato da una cornice.

Sfiorare il valore desiderato per selezio­narlo.

Oppure modificare un valore con + e -.

23

Prima messa in servizio

Lingua







čeština

deutsch

dansk

english

(AU)

 Danni a persone e cose a causa

di un posizionamento non corretto.
Il posizionamento non corretto

dell'essiccatoio può causare danni a
persone o cose.

Prima della messa in servizio posi­zionare l'essiccatoio correttamente e
allacciarlo a regola d'arte. Attenersi a
quanto riportato nei capitoli “Installa­zione” e “Installazione del condotto
di evacuazione”.

Eseguire completamente la prima
messa in servizio.
Alla prima messa in servizio si stabili­scono le impostazioni per l'utilizzo
quotidiano dell'essiccatoio. Alcune im­postazioni si possono modificare solo
nel corso della prima messa in servi­zio. Successivamente le impostazioni
possono essere modificate solo
dall'assistenza tecnica autorizzata.

Le impostazioni sono inoltre descritte al
capitolo “Livello gestore”.

Accendere l'essiccatoio

 Premere il tasto .
Appare il messaggio di benvenuto.

Impostare la lingua del display

Viene richiesta l'impostazione della lin­gua che si desidera avere a display (li­vello gestore). È possibile modificare la
lingua del display in qualsiasi momento,
anche successivamente, tramite il menù
“Livello gestore”.

 Toccare ripetutamente il tasto senso-

re  o  fino a quando la lingua de­siderata compare a display.

 Toccare il tasto sensore della lingua

desiderata.

La lingua selezionata è contrassegnata
da una cornice e il display passa all'im­postazione successiva.

24

Prima messa in servizio

Informazioni





OK

Collegare e accen­dere hardware
esterni a
macchina spenta

OK

Luminosità

–



70

+

%

Sì No

Rinunciare alla

visualizzazione dell'ora?





OK





05:



12

Orologio

Avviso su apparecchiature esterne

Compare un avviso su hardware ester­ni.

 Toccare il tasto sensore per poter

leggere completamente il testo.

 Confermare con il tasto sensore OK.

Prima della messa in servizio collegare
il box XCI. Per eseguire tale operazio­ne, l'essiccatoio deve essere staccato
dalla rete elettrica. Avviare solo suc­cessivamente la prima messa in servi­zio.

Regolare la luminosità del di­splay

Confermare la richiesta ora

 Toccare il tasto sensore sì o no.
Se è stato selezionato sì, l'impostazione

Orologio salta.
Se è stato selezionato no, il display pas-

sa all'impostazione Orologio.

Impostare l'ora

 Con i tasti sensore  e  impostare

le ore e confermare con il tasto sen­sore OK.

 Con i tasti sensore - e + impostare la

luminosità desiderata e confermare
con il tasto sensore OK.

Il display passa all'impostazionesuc­cessiva.

Il display passa all'impostazionesuc­cessiva.

25

Prima messa in servizio

Gettoniera







No gettoniera

Funzionamento a
programma

 

0:10

h



0:10

Progr. a tempo aria fredda

Durata





0

OK





20:



h

Registrare la gettoniera

È possibile impostare una gettoniera
già esistente.

Se non si desidera impostare una getto­niera:

 Toccare il tasto sensore Nessuna get-

toniera.

 Continuare a leggere il capitolo “Pri-

ma messa in servizio”, capoverso
“Concludere la messa in servizio”.

Se si desidera impostare una gettonie­ra: queste impostazioni possono essere
effettuate solo alla prima messa in ser­vizio. Successivamente, per procedere
a una modifica sarà necessario rivolger­si al servizio di assistenza tecnica Miele
autorizzato.

 Toccare il tasto sensore  finché

compare l'indicazione desiderata.

Concludere la messa in servi­zio

La prima messa in servizio è conclusa
quando è stato eseguito completamen­te un programma di asciugatura di oltre
20minuti.

In caso di interruzione della corrente
elettrica prima di avviare un program­ma di asciugatura (ad es. mediante
spegnimento con il tasto), è possi­bile eseguire nuovamente la messa in
servizio. Se ha avuto luogo un pro­gramma di asciugatura per oltre
20minuti, non si verifica più la prima
messa in servizio.

 Ruotare il selettore programmi su

.

 Toccare il tasto sensore.

 Toccare il tasto sensore dell'imposta-

zione desiderata.

L'impostazione della gettoniera è de­scritta nel capitolo“Livello gestore”, ca­poverso “Gettoniera”.

26

 Toccare il tasto sensore a destra in

alto, finché compare 0:20.

 Toccare il tasto sensore OK.
 Toccare il tasto sensore lampeggiante

Start/Stop.

Al termine del programma, l'essiccatoio
è pronto per essere utilizzato.
