Bruksanvisning
Gass-komfyrtopper
KM 360 G
KM 360-1 G
KM 361 G
Bruksanvisningen må
leses før oppstilling installasjon - igangsetting.
Da beskytter du deg mot
person- og materiellskade.
N
M.-Nr. 05 827 330
Innhold
Beskrivelse av komfyrtoppen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Modeller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Brenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Sikkerhetsregler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Aktivt miljøvern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Før første gangs bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Forhåndsopplysninger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Første rengjøring og første oppvarming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Betjening gassbluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Innkobling, regulering, utkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Kokekar for gassbluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Sikkerhetsutkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Betjening ved strømbrudd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Rengjøring og stell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Generelt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Rister, brytere for gassbluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Oversiden på komfyrtoppen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Brenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Hvis feil oppstår . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Teknikk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Gasstilkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Elektrotilkobling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Tekniske data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Typeskilt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
2
Modeller
KM 360 G / KM 360-1 G
Beskrivelse av komfyrtoppen
a Sterkbluss
b Sparebluss
c Normalbluss
d Rist (2 deler)
e Symboler for gassblussene
f Tilkoblingsledning
g Støpsel
Bryterknapper for gassbluss:
h venstre foran
i venstre bak
j høyre bak
k høyre foran
3
Beskrivelse av komfyrtoppen
KM 361 G
a Sterkbluss
b Sparebluss
c Normalbluss
d Rist (til hvert bluss)
e Symboler for gassblussene
f Tilkoblingsledning
g Støpsel
4
Bryterknapper for gassbluss:
h venstre foran
i venstre bak
j høyre bak
k høyre foran

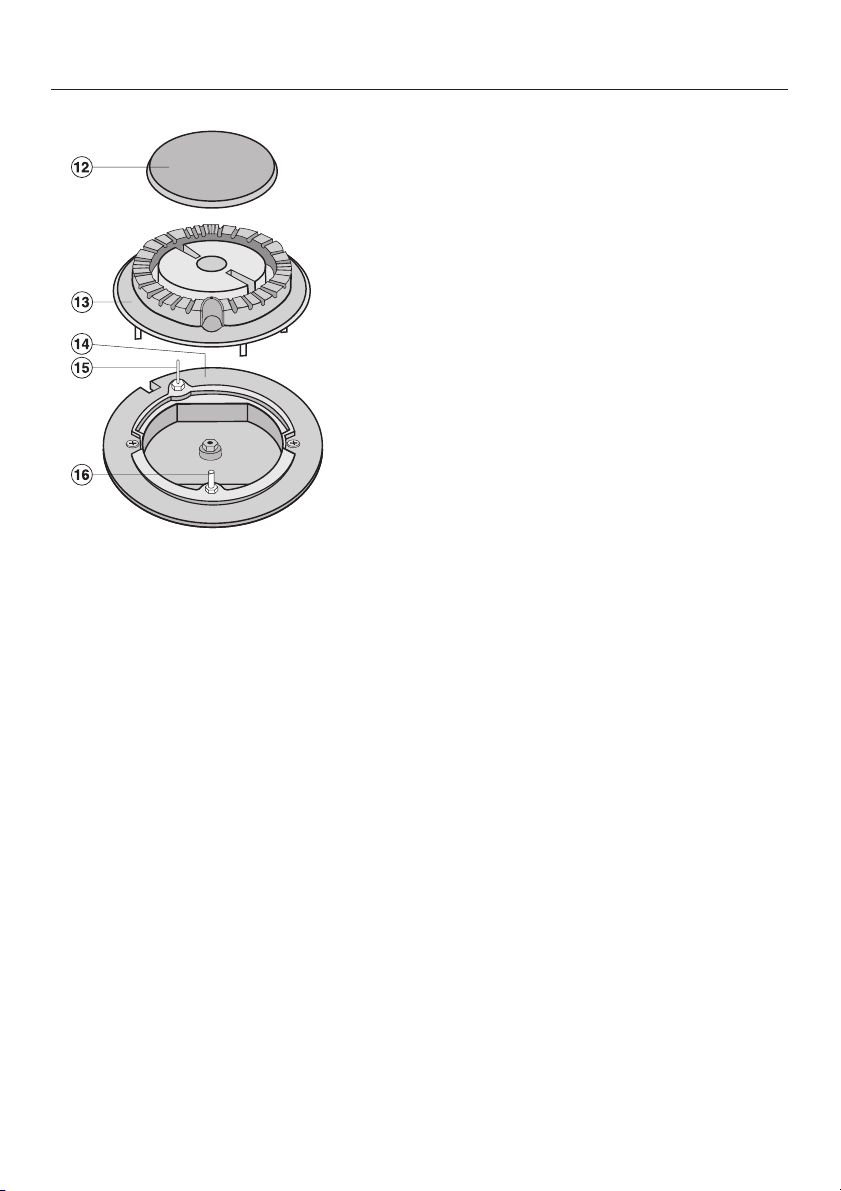

Brenner
Beskrivelse av komfyrtoppen
l Brennerdeksel
m Brennerholder
n Brennerunderdel
o Termoelement for tennsikringen
p Tennelektrode
5
Sikkerhetsregler
Montering og tilkobling
Gasstilkoblingen må foretas av fag
folk. Hvis støpselet blir fjernet, må
apparatet i tillegg monteres og tilkobles
av en elektrofagmann. Bruk bare fag
folk som kjenner og følger forskriftene.
Produsenten kan ikke gjøres ansvarlig
for skader som skyldes feil ved monter
ing eller tilkobling.
Sikkerheten for komfyrtoppens
elektriske anlegg garanteres kun
hvis den kobles til et forskriftsmessig in
stallert jordingssystem. Det er meget
viktig at denne grunnleggende sikker
hetsanordningen finnes.
I tvilstilfelle bør en elektrofagmann kontrollere husinstallasjonen. Produsenten
kan ikke gjøres ansvarlig for skader
som skyldes manglende eller brutt jordledning.
-
-
Pass på etter monteringen at
-
-
-
gasslangen og nettilkoblingsled
ningen ikke berører varme deler av ap
paratet. Ellers kan det oppstå varme
skader på gasslangen og ledningen.
Hvis komfyrtoppen kobles til
elektronettet via skjøteledning, må
skjøteledning og stikkforbindelse være
fuktighetsisolert.
En forutsetning for at sikker bruk
garanteres, er at installasjon og
montering av dette apparatet på
ikke-stasjonære oppstillingssteder
(f.eks. skip) bare må utføres av fagfolk.
-
-
-
6
Sikkerhetsregler
Forskriftsmessig bruk
Les bruksanvisningen nøye for du
begynner å bruke komfyrtoppen.
Du beskytter deg selv og unngår ska
der på apparatet.
Apparatet må bare brukes når det
er bygd inn. Bare da er det garan
tert at du ikke kommer i berøring med
strømførende deler.
Komfyrtoppen er bare beregnet for
bruk i husholdningen, ikke i
næringsvirsomhet.
Apparatet skal bare brukes til tilbe
redning av mat. Annen bruk er ikke
tillatt og kan være farlig. Produsenten er
ikke ansvarlig for skader som skyldes
ureglementert bruk eller feil betjening.
Ikke bruk komfyrtoppen til oppvar-
ming av rom. På grunn av de høye
temperaturene kan lettantennelige gjenstander i nærheten begynne å brenne.
Dessuten kan apparatets levetid reduseres.
Bruk av gassbluss fører til varme-
og fuktighetsdannelse i oppstill
ingsrommet. Sørg for god ventilasjon av
rommet ved å holde de naturlige venti
lasjonsåpningene åpne, eller ved å in
stallere en mekanisk lufteinnretning, for
eksempel en ventilator.
-
-
-
-
-
Intensiv og langvarig bruk av ap
paratet kan gjøre det nødvendig å
lufte rommet ekstra, f.eks. ved å åpne
et vindu, eller oppnå effektiv utlufting
ved å innstille ventilatoren på et høyere
effekttrinn.
Komfyrtoppen må ikke oppstilles
og brukes utendørs.
Tenn gassblusset først når alle
brennerdelene er satt sammen rik
tig.
La aldri gassblussene brenne uten
-
at kokekar er satt over. En ventilator
over apparatet kan skades av den sterke varmen fra flammene eller til og med
antennes.
På gassbluss må det bare brukes
kokekar som har bunn med diameter som hverken over- eller underskrider
de angitte målene (se kapittel "Kokekar
for gassbluss"). Hvis bunnen har for liten diameter, står ikke kokekaret støtt
nok. Hvis bunnen har for stor diameter,
kan de varme avgassene som strøm
mer ut under bunnen på kokekaret,
skade benkeplaten eller en vegg som
ikke er varmebestandig, f.eks. hvis den
er kledd med panel. Disse avgassene
kan også skade apparatet. Produsent
en overtar ikke noe ansvar for slike ska
der.
-
-
-
-
-
Ikke oppbevar lettantennelige gjen
stander i nærheten av
gass-komfyrtoppen.
-
7
Sikkerhetsregler
Barn i husholdningen
Komfyrtoppen er bestemt for bruk
av voksne som kjenner innholdet i
denne bruksanvisningen nøye. Barn har
ofte ikke tilstrekkelig forståelse for fa
rene ved omgang med komfyrtoppen.
Sørg derfor for nødvendig tilsyn med
barna.
Eldre barn får bare bruke komfyr
toppen når betjeningen er forklart
slik at de kan håndtere komfyrtoppen
på en sikker måte og kjenner til mulige
farer ved feil betjening.
La ikke barn leke med komfyr-
toppen.
Komfyrtoppen blir varm når den er
i bruk og er fortsatt varm en stund
etter at den er skrudd av. Hold barna
borte fra apparatet til det er så avkjølt,
at enhver forbrenningsfare kan
utelukkes.
Ikke oppbevar gjenstander som
kan være interessante for barn,
over eller bak komfyrtoppen. Barna kan
bli fristet til å klatre opp på komfyr
toppen. Fare for forbrenning!
-
-
-
Pass på at barn ikke får mulighet til
å rive ned varme gryter og panner.
Fare for forbrenning og skålding! Et
spesielt beskyttelsesgitter for barn (som
kan kjøpes i bransjeforretninger) redu
serer faren.
Emballasjedeler (f.eks. folie, styro
por) kan være farlige for barn. Fare
for kvelning! Oppbevar
emballasjedelene utenfor barns rekke
vidde og fjern dem så raskt som mulig.
Apparater som ikke er i bruk len
ger, må kobles fra el-nettet. Alle
elektriske ledninger må fjernes, slik at
de ikke utgjør noen fare, f.eks. for barn
som leker.
-
-
-
-
8
Sikkerhetsregler
Beskyttelse av apparatet mot
skader
Bruk absolutt ikke damprenser. For
det første kan dampen trenge inn
til strømførende deler og utløse en kort
slutning. For det andre kan damptrykket
føre til varige skader på overflater og
komponenter, som produsenten ikke
yter noen skadeserstatning for.
Ikke bruk kokekar med for tynn
bunn og varm aldri opp kokekar
uten innhold, dersom ikke kokekarpro
dusenten uttrykkelig tillater det. Hvis
ikke dette følges, kan apparatet bli skadet.
Apparater med ceran-flate:
Pass på at det ikke faller gjen-
stander eller kokekar ned på
ceran-flaten. Også lette gjenstander
(f.eks. en saltbøsse) kan forårsake
sprekker eller brudd i ceran-flaten.
Apparater med rustfri stålflate:
Unngå at mat eller væsker som
inneholder koksalt havner på kom
fyrtoppen. Slike stoffer må eventuelt
fjernes grundig med en gang, for å for
hindre korrosjon.
Sett på ristene loddrett, for å unngå
riper.
-
Beskyttelse mot forbrenninger
og skålding
Komfyrtoppen blir varm når den er
i bruk og er fortsatt varm en stund
etter at den er skrudd av. Pass på at du
ikke berører komfyrtoppen så lenge
den fortsatt er varm.
Beskytt hendene med grillvotter,
grytekluter e.l. når du arbeider ved
den varme komfyrtoppen. Pass på at
disse tekstilene ikke kommer i nærhet
en av flammene. Bruk ikke for store gry
tekluter, kjøkkenhåndklær e.l.
Pass også på at disse tekstilene ikke er
våte eller fuktige. Fuktighet gjør at de
leder varmen bedre, og det kan oppstå
forbrenning.
Ikke varm opp lukkede beholdere,
f.eks. hermetikkbokser, på kokefeltene. På grunn av overtrykket som oppstår, kan beholderne hhv. boksene eksplodere, og det er fare for skade og
skålding!
Ikke bruk komfyrtoppen som opp
bevaringsplass. Hvis den blir
skrudd på ved en feil eller har litt rest
varme er det fare for at gjenstander
som er plassert der – avhengig av ma
teriale – blir varme (fare for forbren
ning!), begynner å smelte eller å bren
ne.
Dekk aldri til komfyrtoppen med et
klede eller stekefolie. Hvis den blir
skrudd på ved en feil, er det fare for
brann.
-
-
-
-
-
-
-
9
Sikkerhetsregler
Fjern fettsprut og andre brennbare
(mat-) rester så raskt som mulig fra
komfyrtoppens overflate. Ellers er det
fare for brann.
Forlat ikke kokekar med varmt fett
eller varm olje uten tilsyn. Overopp
hetet fett eller olje kan selvantennes og
også antenne ventilatoren. Brannfare!
Hvis varmt fett eller varm olje skulle
antennes, forsøk aldri å slokke med
vann! Kvel flammen, f.eks. med et
kjelelokk, et fuktig kjøkkenhåndkle e.l.
Flamber aldri under en ventilator.
Flammene kan antenne ventilator
en.
Pass på at brennerflammen ikke
rager ut over bunnen på kokekaret
og slår oppover på utsiden av kokekar
et.
-
-
10
Sikkerhetsregler
Ved feil på apparatet
Hvis du oppdager en feil på appa
ratet, skru først av apparatet, skru
deretter igjen gasskranen og koble så
ut sikringen. Smeltesikringer må være
skrudd helt ut. Hvis apparatet ikke er
fastmontert og ikke fast tilkoblet, må du
deretter adskille tilkoblingsledningen fra
elektronettet. Ta tak i støpselet, ikke i
ledningen. Kontakt Mieles serviceavdel
ing.
Sørg for at apparatet ikke har noen for
bindelse med elektronettet før repara
sjonen er avsluttet.
Apparater med ceran-flate: Skru
også straks av apparatet ved
brudd, rifter eller sprekker i ceran-flaten
og adskill apparatet fra gasstilkoblingen og elektronettet som beskrevet tidligere. Ellers er det fare for støt!
Reparasjoner må bare utføres av
elektro- og gassfagfolk. Reparasjoner foretatt av ukyndige kan føre til
betydelig fare for brukeren og medføre
skader på apparatet. Du må aldri åpne
komfyrtoppens kabinett.
Reparasjon av apparatet i garanti
tiden må bare foretas av service
folk autorisert av Miele, ellers gjelder
ikke noe garantiansvar ved påfølgende
skader.
-
-
-
-
Beskyttelse mot andre farer
-
-
Hvis du bruker en stikkontakt i nær
heten av komfyrtoppen, pass på at
ledningen på vedkommende apparat
ikke kommer i kontakt med den varme
komfyrtoppen. Isolasjonen i ledningen
kan bli skadet. Fare for støt!
Varm alltid opp maten tilstrekkelig.
Eventuelle bakterier i maten uska
deliggjøres bare ved tilstrekkelig høye
temperaturer og tilstrekkelig lang virke
tid.
Ikke bruk kokekar av kunststoff el
ler aluminiumsfolie. De smelter ved
høye temperaturer. Dessuten er det
brannfare!
Hvis det er en skuff under komfyr-
toppen, må det ikke oppbevares
spraybokser, lettantennelige væsker eller andre brennbare materialer i skuffen. Eventuelle bestikkskuffer må være
av varmebestandig materiale.
Hvis apparatet ikke har blitt brukt
på uvanlig lang tid, må det ren
gjøres grundig før det tas i bruk igjen,
og en autorisert fagmann må kontrollere
at det virker forskriftsmessig.
-
-
-
-
-
11
Aktivt miljøvern
Kassering av emballasjen
Emballasjen er nødvendig for å be
skytte apparatet mot transportskader.
Forhandleren tar vanligvis med seg em
ballasjen. Tilbakeføringen av emballa
sjen til materialkretsløpet sparer råstoff
og reduserer avfallsmengden. Hvis du
selv må bli kvitt transportemballasjen,
lever den på offentlig miljøstasjon/av
fallsanlegg, som vil sørge for gjenvinn
ing.
-
-
-
Kassering av gamle apparater
Gamle elektriske og elektroniske appa
rater inneholder ofte verdifulle materi
aler. De inneholder imidlertid også
skadelige stoffer, som har vært nødven
dige for apparatets funksjon og sikker
het. I restavfallet eller ved feil behand
ling, kan disse stoffene være
helseskadelige og skade miljøet. Kast
-
derfor aldri apparatet som restavfall.
Lever i stedet apparatet til et offentlig
avfallsanlegg, som tar i mot brukte
elektriske og elektroniske apparater.
Sørg for at apparatet oppbevares barnesikkert til det kjøres bort. Se kapittel
"Sikkerhetsregler".
-
-
-
-
-
12
Før første gangs bruk
Forhåndsopplysninger
Kleb typeskiltet, som befinner seg blant
underlagene for apparatet, på det be
regnede stedet i kapittel "Typeskilt".
-
Oppbevar bruksanvisningen og gi den
videre til en eventuell senere eier.
13
Før første gangs bruk
Første rengjøring og første
oppvarming
Før du begynner å bruke komfyrtoppen,
bør du rengjøre den slik:
Vask de avtagbare delene på gass
^
blussene i oppvaskvann, gni delene
tørre og sett dem riktig sammen (se
kapittel "Rengjøring og stell").
Tørk av stål-komfyrtoppen hhv.
^
ceran-flaten med fuktig klut og gni
den tørr.
Ikke bruk oppvaskmiddel til rengjør
ing av ceran-flaten, det kan føre til
blivende blålige misfarginger.
-
-
Metalldelene er beskyttet med et pleie
middel. Ved første oppvarming vil det
derfor forbigående oppstå lukt.
Lukten og eventuell dunst forsvinner et
ter kort tid og innebærer ikke feil tilkob
ling eller feil på apparatet.
-
-
-
14
Innkobling, regulering,
utkobling
Med bryteren for gassblusset tenner du
brenneren og regulerer styrken på flam
men.
Betjening gassbluss
Brennerne må bare kobles inn ved å
trykk dem inn og dreie mot venstre
og kobles ut ved å dreie mot høyre.
-
Hvis du
- kobler inn uten å trykke,
- kobler inn ved å dreie mot
høyre,
- skrur av ved å dreie mot
venstre
kan deler av apparatet bli ødelagt.
Produsenten overtar intet ansvar for
skader som oppstår på grunn av
dette.
ß Gasstilførselen er stengt
& stor flamme
/ liten flamme
Innkobling:
^ For å tenne brenneren, trykk den til-
svarende bryteren og vri den mot
venstre til det største flammesymbolet.
^ Når en flamme er synlig, hold bryter-
en inne i 8 - 10 sekunder til før du
slipper den.
Skulle flammen slokne for tidlig, gjenta
tenningen. Hold eventuelt bryteren inne
lenger før du slipper den.
15
Betjening gassbluss
Regulering:
Hvis flammen brenner stabilt etter at
^
du har sluppet bryteren, innstill en ef
fekt mellom det største og det minste
flammesymbolet. Flammen blir mind
re hvis du vrir bryteren mot venstre
og større hvis du vrir den mot høyre.
Du behøver ikke trykke inn bryteren.
Reguler flammen slik at den ikke ra
^
ger ut over kokekaret. Da den ytre
delen av gassflammen er mye varme
re enn flammekjernen, skal flamme
spissene være under bunnen på ko
kekaret. Flammespisser som rager ut,
avgir unødig varme til luften, kan skade grytehåndtak og øke faren for forbrenning.
Utkobling:
Vri bryteren mot høyre til "ß".
^
Gasstilførselen stanses, flammen slok
ner.
-
-
-
-
-
-
16
Betjening gassbluss
Kokekar for gassbluss
Brenner Min. bunndiameter
panner/gryter i cm
Sparebluss 10
Normalbluss 12
Sterkbluss 14
Maks. øvre diameter
panner/gryter i cm
Sparebluss 22
Normalbluss 22
Sterkbluss 24
– Velg kokekar som passer til brenner-
en. Generelt gjelder: stor diameter =
stort bluss, liten diameter = lite bluss.
– Velg heller brede, flate gryter enn
smale, høye gryter. De varmes raskere opp.
På et gassbluss kan du bruke alle
–
kokekar som er varmebestandige.
Ved kjøp at gryter og panner bør du
–
være oppmerksom på at det som re
gel er den øvre diameteren som blir
oppgitt for gryter og panner, ikke
bunndiameteren.
Overhold de angitte målene i tabell
–
en. Hvis bunndiameteren er for liten,
står ikke kokekaret støtt nok. Hvis
den øvre diameteren er for stor, kan
de varme avgassene som strømmer
ut under bunnen, skade benkeplaten
eller en vegg som ikke er varmebe
standig, f.eks. hvis den er kledd med
panel. Deler av apparatet kan også
bli skadet. Produsenten overtar ikke
noe ansvar for slike skader.
– Kok helst i lukkede gryter og panner.
Da forhindres at unødig varme strømmer ut.
-
-
-
–
Bruk helst kokekar med tykk bunn,
da blir varmen godt fordelt. Ved ko
kekar med tynn bunn er det fare for
at maten blir punktvis overopphetet.
Rør derfor ofte i maten.
-
17
Betjening gassbluss
Sikkerhetsutkobling
Komfyrtoppen er utstyrt med termoelek
trisk tennsikring. Det betyr at hvis gass
flammen skulle slokne - f.eks. på grunn
av mat som har kokt over eller på grunn
av trekk - blir videre utstrømming av
gass forhindret.
For å bruke gassblusset igjen, vri
^
bryteren mot høyre til "ß" og skru
deretter på som vanlig.
Sikkerhetsutkoblingen virker uavhengig
av strømtilførselen, dvs. den er også
aktiv hvis apparatet brukes ved strøm
brudd (se kapittel "Betjening ved strømbrudd").
-
Betjening ved strømbrudd
Ved strømbrudd kan flammen også ten
nes med en fyrstikk:
Trykk inn bryteren for gassblusset og
^
vri den mot venstre til det største
flammesymbolet.
Hold bryteren inne og tenn på den ut
^
strømmende gass-luft-blandingen
med en fyrstikk.
Hold bryteren inne ca. 8-10 sekunder
^
til før du slipper den.
-
-
18
Generelt
Rengjør komfyrtoppen regelmessig,
helst etter hver bruk. La apparatet av
kjøles tilstrekkelig først.
Bruk absolutt ikke damprenser. For
det første kan dampen trenge inn til
strømførende deler og utløse en
kortslutning. For det andre kan
damptrykket føre til varige skader på
overflater og komponenter, som pro
dusenten ikke yter noen skadeser
statning for.
Ikke bruk skarpe gjenstander, de
kan skade pakningene mellom
ceran og ramme hhv. mellom ramme
og benkeplate.
Bruk absolutt ikke følgende rengjøringsmidler, da de angriper overflatene:
sand-, soda-/alkali, syre- eller kloridholdige midler, grill- og stekeovnsspray, rengjøringsmiddel for
oppvaskmaskin, flekk- og rustfjerner,
skuresand, skuremelk eller svamp
er/børster med ripende overflate.
Rengjøring og stell
Tennelektroden på brenneren må
-
-
-
-
ikke bli våt, da uteblir tenngnisten.
Gni apparatet tørt etter hver fuktig
rengjøring. Da unngås kalkrester.
Rister, brytere for gassbluss
Ta av ristene.
Rengjør ristene og bryterne med en
svampklut, litt oppvaskmiddel og varmt
vann. Smuss som sitter fast, er det best
å bløte på forhånd.
Gni tilslutt alt tørt med en ren klut.
For apparater med rustfri stålflate:
Sett ristene på loddrett, for å unngå
riper.
19
Rengjøring og stell
Oversiden på komfyrtoppen
Komfyrtopp av rustfritt stål
Rengjør stål-komfyrtoppen med en
svampklut, litt oppvaskmiddel og varmt
vann. Smuss som sitter fast, er det best
å bløte først.
Gni den tørr med en ren klut til slutt.
Stål-komfyrtoppen kan du ved behov
også behandle med et ikke-skurende
rengjøringsmiddel for rustfritt stål. Pass
på å bruke middelet utelukkende i sli
peretningen (rilleretningen).
Deretter kan du bruke et spesialmiddel
for rustfritt stål, som danner en smussavvisende film. Smør på middelet i et
tynt lag med en myk klut over hele den
rengjorte komfyrtoppen.
Rengjørings- og pleiemidler for rustfritt
stål kan kjøpes hos Miele-forhandleren
eller i Mieles deleavdeling.
Fjern raskt koksaltholdige matvarer
og væsker grundig fra stålkomfyrtoppen, for å forhindre korrosjon.
-
Ceran-flate
Fjern alle grove tilsmussinger med en
fuktig klut; smuss som sitter fast med
en glass-skrape.
Rengjør deretter ceran-flaten grundig
med noen dråper spesialmiddel for
ceran og et kjøkkenpapir eller en ren
klut. Da fjernes også kalkrester fra vann
som har kokt over, og metallisk glinsen
de flekker (aluminiumrester).
Tørk til slutt over ceran-flaten med en
fuktig klut og gni den tørr med en ren
klut.
Ved behov kan du bruke et rengjøringsmiddel med pleiende tilsetninger, som
danner en vann- og smussavstøtende
film.
Ikke bruk oppvaskmiddel til rengjøring av ceran-flaten. Det kan oppstå
blivende blålige misfarginger.
Følg produsentens anvisninger ved
bruk av spesielle rengøringsmidler
for ceran.
-
20
Rengjøring og stell
Brenner
Når brennerne er avkjølt, kan du ta dem
fra hverandre for rengjøring.
Slik tas brennerne fra hverandre og
rengjøres:
Ta av alle bevegelige deler og ren
^
gjør dem i varmt oppvaskvann. Gni
delene tørre. Pass på at også flam
meåpningene er helt tørre.
-
-
Overflaten på brennerdekselet blir med
tiden noe mattere. Det er helt normalt
og betyr ikke at materialet er blitt ska
det.
Tørk over de brennerdelene som ikke
^
er avtagbare, med en fuktig klut og
tørk dem.
Tørk over tennelektroden og termo
^
elementet forsiktig med en godt opp
vridd klut og gni begge deler tørre
med en ren klut.
-
-
-
21
Rengjøring og stell
Slik settes brennerne sammen igjen:
Sett brennerholderen m på brenner
^
underdelen n, slik at termoelementet
o og tennelektroden p fører gjen
nom boringene i brennerholderen.
Brennerholderen må feste seg or
dentlig.
Legg på brennerdekselet l slik at
^
knastene fester seg i hakkene i bren
nerholderen m.
Pass på å sette sammen brennerdelene
i riktig rekkefølge.
Viktig:
1. Ikke bytt om oppe og nede.
2. Knastene må feste seg nøyaktig
i hakkene.
-
-
-
-
22
Hvis feil oppstår
Reparasjoner på elektro- og gassap
parater skal bare utføres av elektroog gassfagfolk. Ukyndig utførte re
parasjoner kan medføre betydelig
fare for brukeren.
Brenneren tennes ikke etter flere for
søk
Kontroller om
brenneren er satt sammen riktig.
–
– gasskranen er åpnet.
– brenneren er tørr og ren.
– flammeåpningene er åpne og tørre.
– sikringen i husinstallasjonen er utløst.
Kontakt eventuelt en elektrofagmann
eller Mieles serviceavdeling. Du kan
tenne gassen med en fyrstikk (se kapittel "Betjening ved strømbrudd").
-
-
Gassflammen slokner igjen etter ten
ningen
Kontroller om brennerdekselet ligger
riktig.
Brennerens elektriske tenninnretning
virker ikke lenger
Undersøk om det er matrester mellom
-
tennelektroden og brennerdekselet.
Fjern eventuelt restene forsiktig. Tenn
elektroden må ikke bli våt!
Flammen har plutselig forandret seg
Kontroller om brenneren er satt sammen riktig.
-
-
23
Teknikk
Gasstilkobling
Gasstilkoblingen må bare foretas av
autorisert installatør. Denne er an
svarlig for problemfri drift på oppstill
ingsstedet.
Gasstilkoblingen må tilpasses slik at
stoppekranen er lett tilgjengelig.
Apparatet er egnet for naturgass og fly
tende gass og er standard utstyrt for
flytende gass. For naturgass følger et
passende dysesett med.
Omstilling til en annen gasstype er beskrevet i den vedlagte monteringsveiledningen.
-
Gassflaske
Komfyrtoppen skal kobles til gassflaske
med gasstrykkregulator. Gasstrykk: 30
mbar. Rør 8 x 1 mm.
Etter installasjonen må gasstrykket kon
trolleres (maks. 150 mbar).
Kontroller også med henblikk på utett
heter.
Gass-slangen og elektroledningen må
ikke komme i kontakt med varme deler
av komfyrtoppen.
-
-
24
Teknikk
Elektrotilkobling
Vi anbefaler tilkobling via jordet
stikk-kontakt. Det vil lette eventuell ser
vice.
Sørg for at stikk-kontakten er tilgjenge
lig etter at komfyrtoppen er montert.
Hvis tilkoblingen ikke skjer via stikkon
takt, skal apparatet monteres av en au
torisert installatør som følger gjeldende
forskrifter.
Hvis stikkontakten ikke er tilgjengelig,
eller apparatet er fast tilkoblet, må det
på installasjonsstedet være en skillean
ordning for hver pol. Skilleanordninger
er brytere med en kontaktåpning på
minst 3 mm; jordfeilbrytere, sikringer og
overstrømvern.
De nødvendige tilkoblingsdata finner
du på typeskiltet. Disse dataene må
stemme med dataene for elektronettet.
Bare på to sider kan apparatet være
omgitt av vegger eller møbler som er
høyere enn apparatet (se vedlagte
monteringsveiledning).
-
-
Tekniske data
Totaleffekt:
se typeskiltet
Tilkobling og sikring:
Fasespenning AC 230 V / 50 Hz
-
Sikring 10 A
Utløserkarakteristikk type B eller C
Jordfeilbryter:
For å øke sikkerheten anbefales å koble
en jordfeilbryter med en utløserstrøm
på 30 mA til apparatet.
Hvis sikringen er ß100mA, kan det hen-
de at jordfeilbryteren utløses etter at
apparatet har vært ute av bruk i lengre
tid.
25
Teknikk
Service
Hvis det oppstår feil som du ikke kan rette på selv, kontakt
Miele-forhandleren eller
–
Mieles serviceavdeling i Bærum.
–
Serviceavdelingen trenger modellbetegnelse og fabrikasjonsnummer for apparat
et. Begge opplysningene finner du på det vedlagte typeskiltet.
Typeskilt
Kleb inn det vedlagte typeskiltet her. Pass på at modellbetegnelsen stemmer med
opplysningene på tittelsiden i denne bruksanvisningen.
-
26
27
Rett til endringer forbeholdes / 4605
M.-Nr. 05 827 330 / 06
no-NO
Loading...
