Miele HM 38-175, HM 38-205 User manual [de]
Gebrauchsanweisung
Muldenmangel
Gebruiksaanwijzing
Muldenmangel
Istruzione d’uso
Mangano stiratore
Инcтpyкция пo экcплyaтaции
Kaлaндep HM 38-175
Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.
HM 38-205
PTSä
M.-Nr. 05 803 020
M.-Nr. 05803020 2
Inhaltsverzeichnis
Seite
Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Erklärung der Bedienungelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Sicherheitseinrichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Beschaffenheit und Vorbereitung der Wäsche . . . . . . . . . . . . . . . . . . . . . . . . 11
Mangeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Dämpfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Nach beendetem Mangeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Spannungsausfall während des Mangelns . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Ausstattungsvariante Wäscherückführung . . . . . . . . . . . . . . . . . . . . . . . . 15
Ausstattungsvariante Gurteinführung . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Mulde wachsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Bewicklungshinweise für Walzen mit Stahlwolle . . . . . . . . . . . . . . . . . . . . . . . . 18
Bewicklungshinweise für Walzen mit Lamellenfeder . . . . . . . . . . . . . . . . . . . . . 19
Bedeutung der Symbole auf dem Typenschild . . . . . . . . . . . . . . . . . . . . . . . 21
Hinweise für den Aufsteller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Entfernen der Transportsicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Aufstellen der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Montage des Ablegetisches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Elektroanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Gasanschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Abgasleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Die Muldenmangel darf nur vom Werkkundendienst oder einem autorisierten
Fachhändler aufgestellt werden.
Bladzijde / Pagina / Cтpaницa
T Inhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
S Indice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
ä Coдepжaниe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
3 M.-Nr. 05803020
Sicherheitshinweise und Warnungen
Lesen Sie bitte die Gebrauchsanweisung,
bevor Sie Ihre Muldenmangel in Betrieb
nehmen.
Dadurch schützen Sie sich und vermeiden
Schäden an Ihrer Muldenmangel.
Bestimmungsgemäße Verwendung der
Muldenmangel
Diese Muldenmangel darf ausschließlich
für das Mangeln von Textilien verwendet
werden, die für das Mangeln geeignet sind
und die in Wasser gewaschen wurden.
Technisch elektrische Sicherheit
Die Maschine darf nicht mit Reinigungs-
maschinen, die mit PER- oder FCKW-haltigen Lösungsmitteln arbeiten, in einem Raum
betrieben werden.
Die Muldenmangel darf nur in trockenen
Räumen betrieben werden.
Benutzen Sie die Muldenmangel nur,
wenn alle abnehmbaren Außenverkleidungsteile montiert sind und somit kein Zugriff zu stromführenden, sich drehenden oder
erhitzten Maschinenteilen besteht.
Beschädigen, entfernen oder umgehen
Sie nicht die Sicherheitseinrichtungen und
Bedienungselemente der Muldenmangel.
Maschinen bei denen Bedienungselemen-
te oder die Isolierung von Leitungen beschädigt sind, dürfen vor einer Reparatur
nicht mehr betrieben werden.
Reparaturen an Elektrogeräten dürfen nur
von Fachkräften durchgeführt werden.
Durch unsachgemäße Reparaturen können
erhebliche Gefahren für den Benutzer entstehen.
Defekte Bauteile dürfen nur gegen Miele
Original-Ersatzteile ausgetauscht werden.
Nur bei diesen Teilen gewährleisten wir, daß
sie im vollen Umfang die Sicherheitsanforderungen erfüllen, die wir an unsere Maschinen
stellen.
Die elektrische Sicherheit dieses Gerätes
ist nur dann gewährleistet, wenn es an ein
vorschriftsmäßig installiertes Erdungssystem
angeschlossen wird.
Es ist sehr wichtig, daß diese grundlegende
Sicherheitsvoraussetzung geprüft und im
Zweifelsfall die Hausinstallation durch einen
Fachmann überprüft wird. Der Hersteller kann
nicht verantwortlich gemacht werden für Schäden, die durch eine fehlende oder unterbrochene Erdleitung verursacht werden.
Die Muldenmangel ist nur dann elektrisch
vom Netz getrennt, wenn der Hauptschalter oder die Sicherung (bauseitig) ausgeschaltet ist.
Gerätebenutzung
Erlauben Sie Kindern nie, auf oder in der
Nähe der Muldenmangel zu spielen oder
sogar selbst die Muldenmangel zu bedienen.
Im aufgeheizten Zustand und angefahre-
ner Mulde besteht akute Verbrennungsgefahr, wenn Sie die Muldenkante an der
Wäscheauslaufseite berühren.
Fassen Sie beim Mangeln doppellagiger
Wäsche nicht zwischen die Lagen, um die
Wäsche zu spannen. Es besteht die Gefahr,
daß Sie Ihre Hände nicht mehr rechtzeitig vor
der heißen Mulde zur Seite ziehen können.
Dieses gilt auch für das Hineingreifen in Taschen, deren offene Seiten zur heißen Mulde
hin liegen.
Nur bei Gurteingabe:
Mangeln Sie keine Wäschestücke mit
Fransen, dünnen Bändern oder Fäden. Es besteht die Gefahr, dass diese Textilien eine
Fehlfunktion der Gurteingabe auslösen.
Halten Sie für den Fall, daß sich Textilien
entzünden, Feuerlöscher bereit.
Darüber hinaus sind die länderspezifischen Sicherheitsvorschriften und Sicherheitsbestimmungen sowie Normen zu berücksichtigen!
Benutzung von Zubehör
Zubehörteile dürfen nur dann eingebaut
werden, wenn sie ausdrücklich von Miele
freigegeben sind. Wenn andere Teile anoder eingebaut werden, gehen Ansprüche
aus Garantie, Gewährleistung und / oder Produkthaftung verloren.
M.-Nr. 05803020 4
Sicherheitshinweise und Warnungen
Merkregeln für das Arbeiten an Muldenmangeln
An der Einlaßstelle nur zuverlässige, über
17 Jahre alte Personen beschäftigen, die
mit der Bedienung der Mangel völlig vertraut
sind.
Personen mit besonders schlanken und
dünnen Fingern nur an der Abnahme-,
nicht an der Eingabeseite arbeiten lassen.
Beim Arbeiten an der Mangel stets eng
anliegende Kleidung tragen. Lose Ärmel,
Schürzenbänder und Halstücher können von
der Walze erfaßt werden.
Vor der Arbeit an der Mangel Fingerringe
und Armbänder ablegen.
Falten nicht dicht vor der Einzugstelle,
sondern möglichst weit vor dieser auf
dem Eingabetisch glätten. Kopfkissen und
Bettbezüge möglichst mit dem offenen Teil in
die Mangel einführen. Ecken nicht von innen
halten. Nicht in die Träger von Hemden und
Schürzen fassen.
Stets auf die richtige Einstellung der
Schutzeinrichtung achten. Nur so können
schwere Quetschungen, Verbrennungen oder
gar Verlust der Hände vermieden werden.
Wirksamkeit der Schutzeinrichtungen täg-
lich überprüfen.
Darauf achten, daß ein Übergreifen über
Schutzleisten nicht möglich ist.
Vor dem Umschalten auf Rückwärtslauf si-
cherstellen, daß niemand gefährdet ist.
Bei Gasheizung Arbeitsraum gut belüften.
Vorsichtsmaßnahmen bei Gasgeruch
-Gelten nur in Verbindung mit gasbeheizten
Muldenmangeln.-
Sofort alle Flammen löschen!
Sofort alle Fenster und Türen öffnen!
Sofort die Absperreinrichtungen am Gas-
zähler oder die Hauptabsperreinrichtung
schließen!
Räume, in denen sich Gasgeruch bemerkbar macht, nicht mit offenem Licht betreten!
Kein Streichholz oder Feuerzeug anzünden!
Nicht rauchen!
Keine elektrischen Funken erzeugen:
z.B. durch das Herausziehen von elektrischen Steckern oder das Betätigen von
elektrischen Schaltern und Klingeln.
Das für die Muldenmangel bauseitig installierte Gas-Absperrventil schließen.
Kann die Ursache des Gasgeruches nicht
gefunden werden, obwohl alle Gasarmaturen geschlossen sind, dann ist das zuständige Gas-Versorgungs-Unternehmen sofort
anzurufen.
Achtung! Vor Abschluß der Arbeiten bei Inbetriebnahme, Wartung, Umbau und Reparatur
sind sämtliche gasführenden Bauteile, vom
Handabsperrventil bis zur Brennerdüse, auf
Dichtigkeit zu überprüfen.
Meßstutzen am Gasventil, am Anschlußdruckwächter und am Brenner sind besonders zu
beachten.
Die Überprüfung ist bei eingeschaltetem und
bei ausgeschaltetem Brenner durchzuführen.
Maschine nur bei Stillstand schmieren.
Werden weitere Personen in die Handhabung
der Muldenmangel eingewiesen, so sind ihnen diese wichtigen Sicherheitshinweise zugängig zu machen und/oder vorzutragen.
Bewahren Sie diese Gebrauchsanweisung
auf!
5 M.-Nr. 05803020
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt die Maschine vor
Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert
das Abfallaufkommen. Ihr Fachhändler nimmt
die Verpackung zurück.
Entsorgung des Altgerätes
Altgeräte enthalten vielfach noch wertvolle
Materialien. Miele bietet ein Recyclingsystem
an. Hierüber informiert Sie Ihr Händler oder
Vertriebszentrum.
Bitte sorgen Sie dafür, daß das Altgerät bis
zum Abtransport kindersicher aufbewahrt wird.
M.-Nr. 05803020 6
Gerätebeschreibung
yx

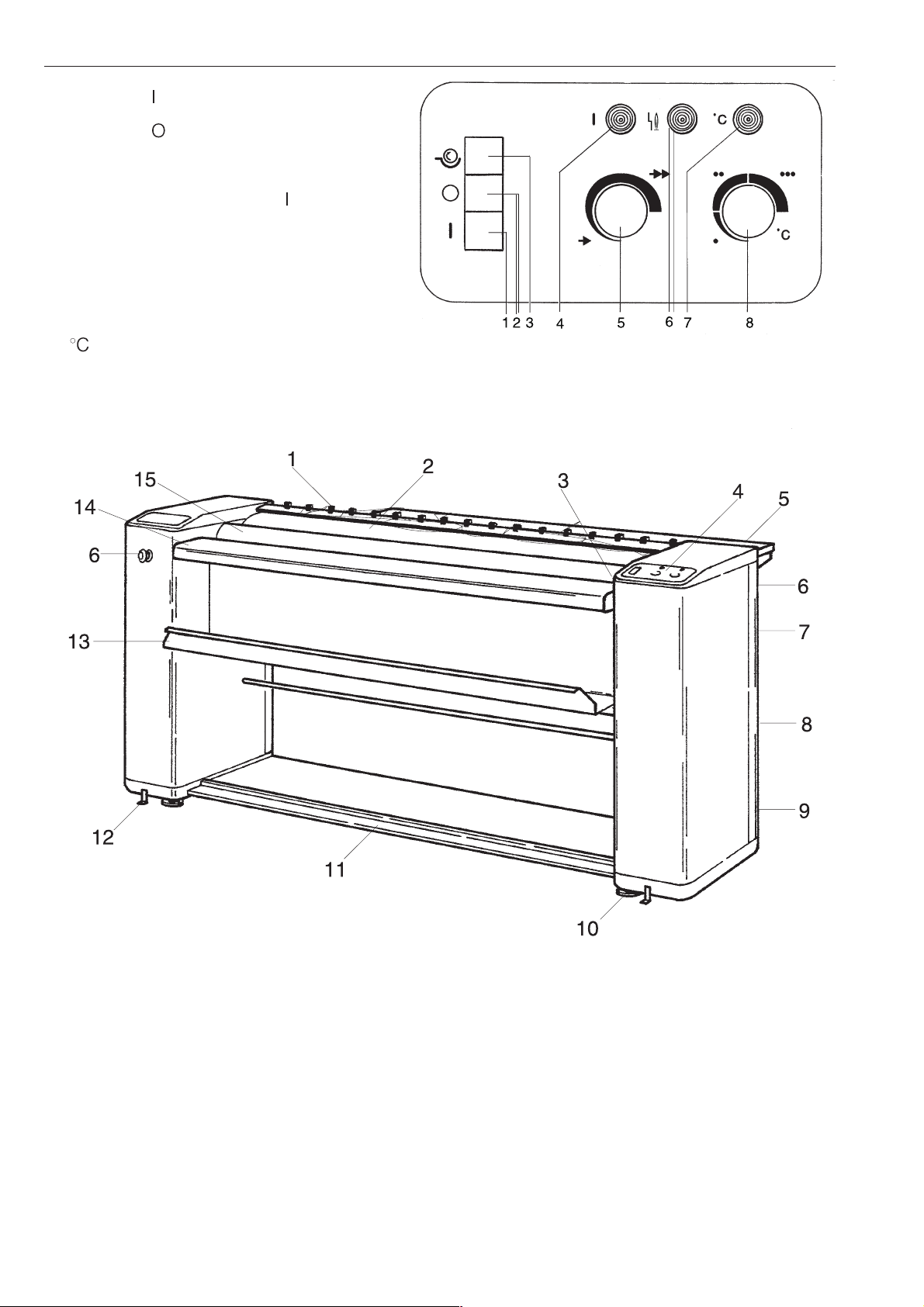

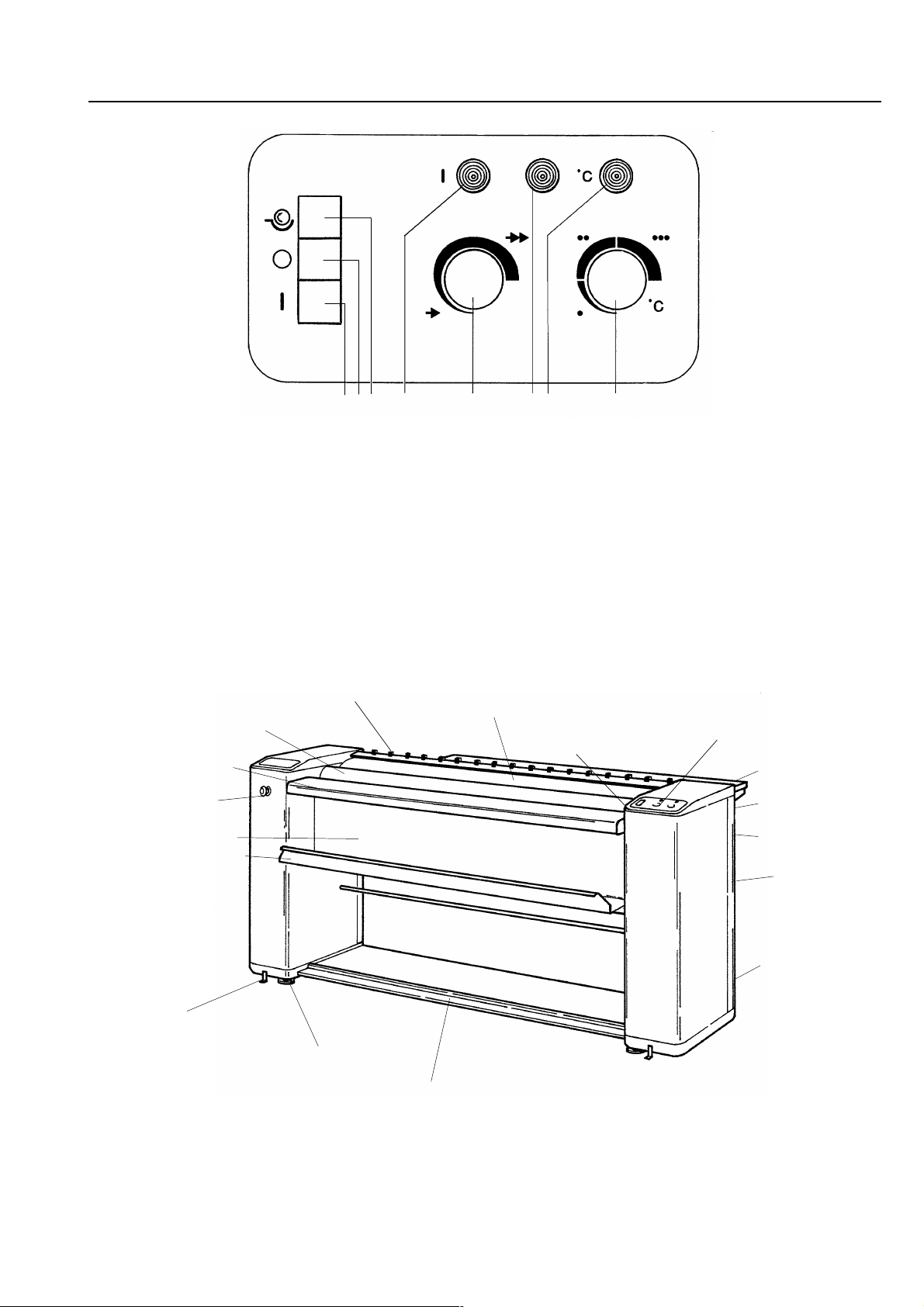

12 3 4 5 6 7 8

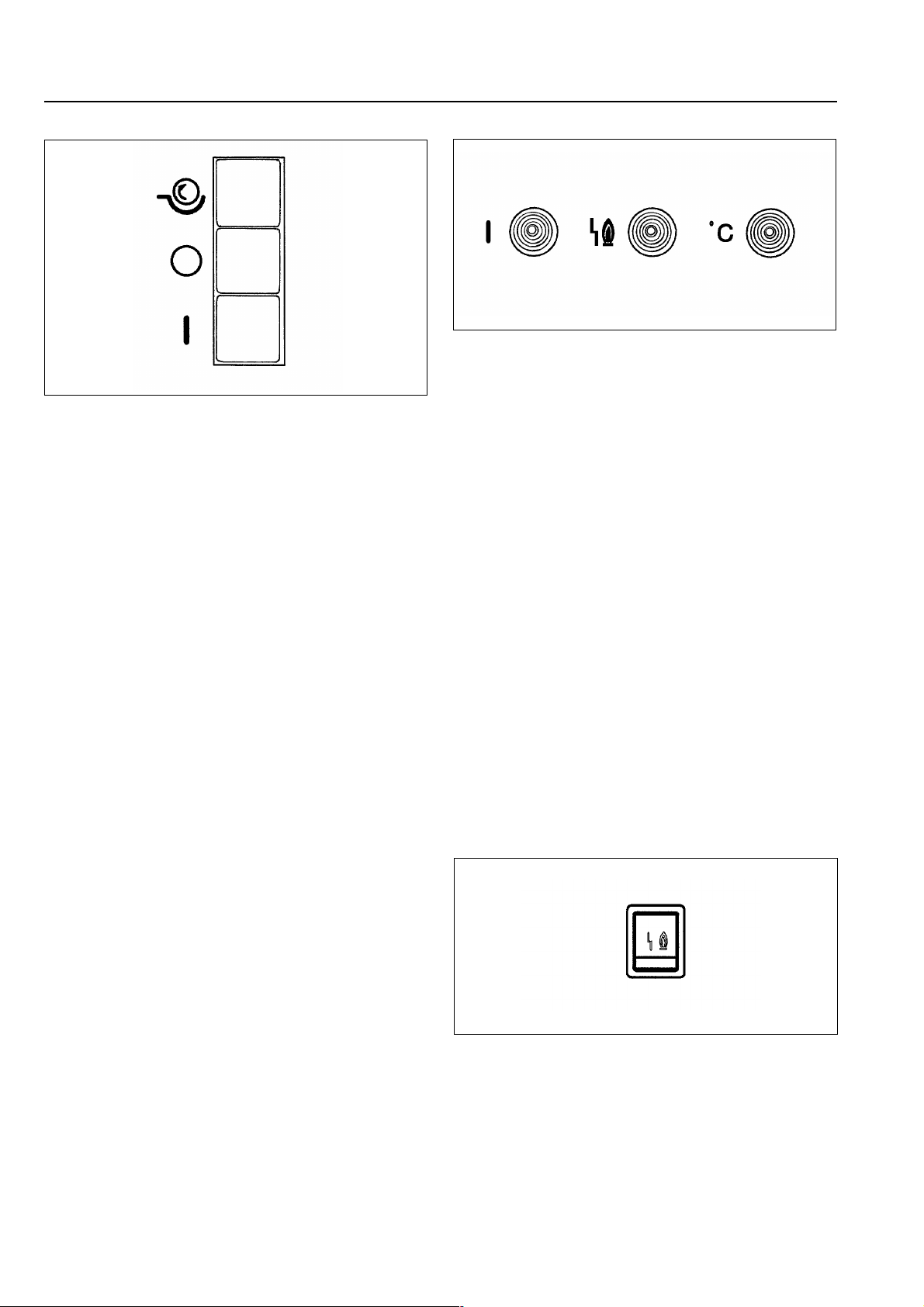

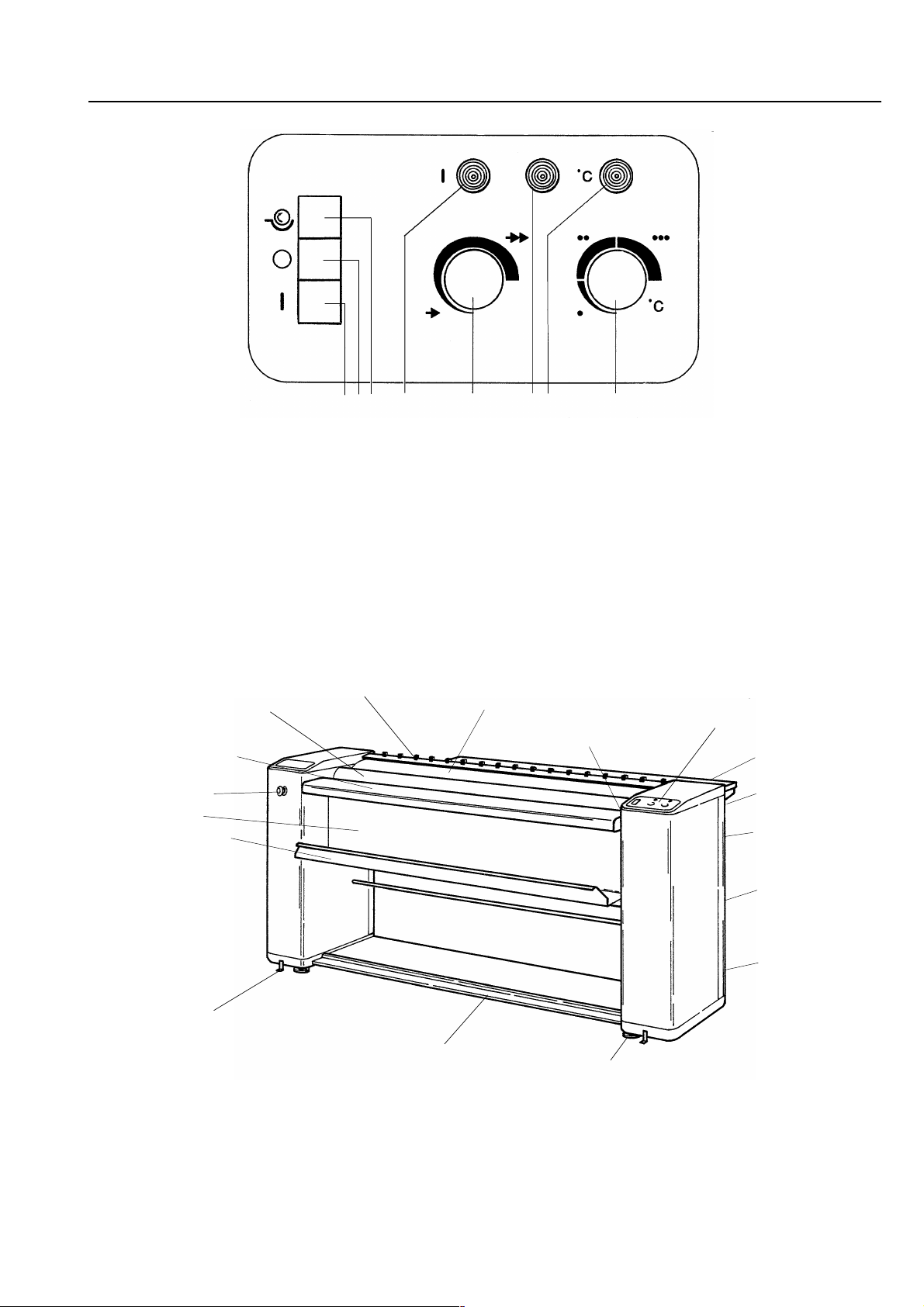

1 Taste “I Ein" 5 Drehzahlwähler
2 Taste “O Aus" 6 Anzeigeleuchte "yx Zündstörung"*
3 Taster “Ö Rückwärtslauf” 7 Anzeigeleuchte "°C Temperatur"
4 Anzeigeleuchte "I Ein" 8 Temperaturwähler
Wäscheabstreifer
Walze
Fingerschutzleiste Bedienungselemente
Taster Zündentstörung*
Eingabetisch Ablegetisch
Not-Aus-Schalter Not-Aus-Schalter
Schutzblech
Wäschekasten Wrasenabsaugung
Handrad
Abgasrohr*
Befestigungswinkel
(4 Stück) Fußschaltleiste
Schraubfuß (4 Stück)
HM 38-175
*) nur gasbeheizte Muldenmangeln
7 M.-Nr. 05803020
Gerätebeschreibung

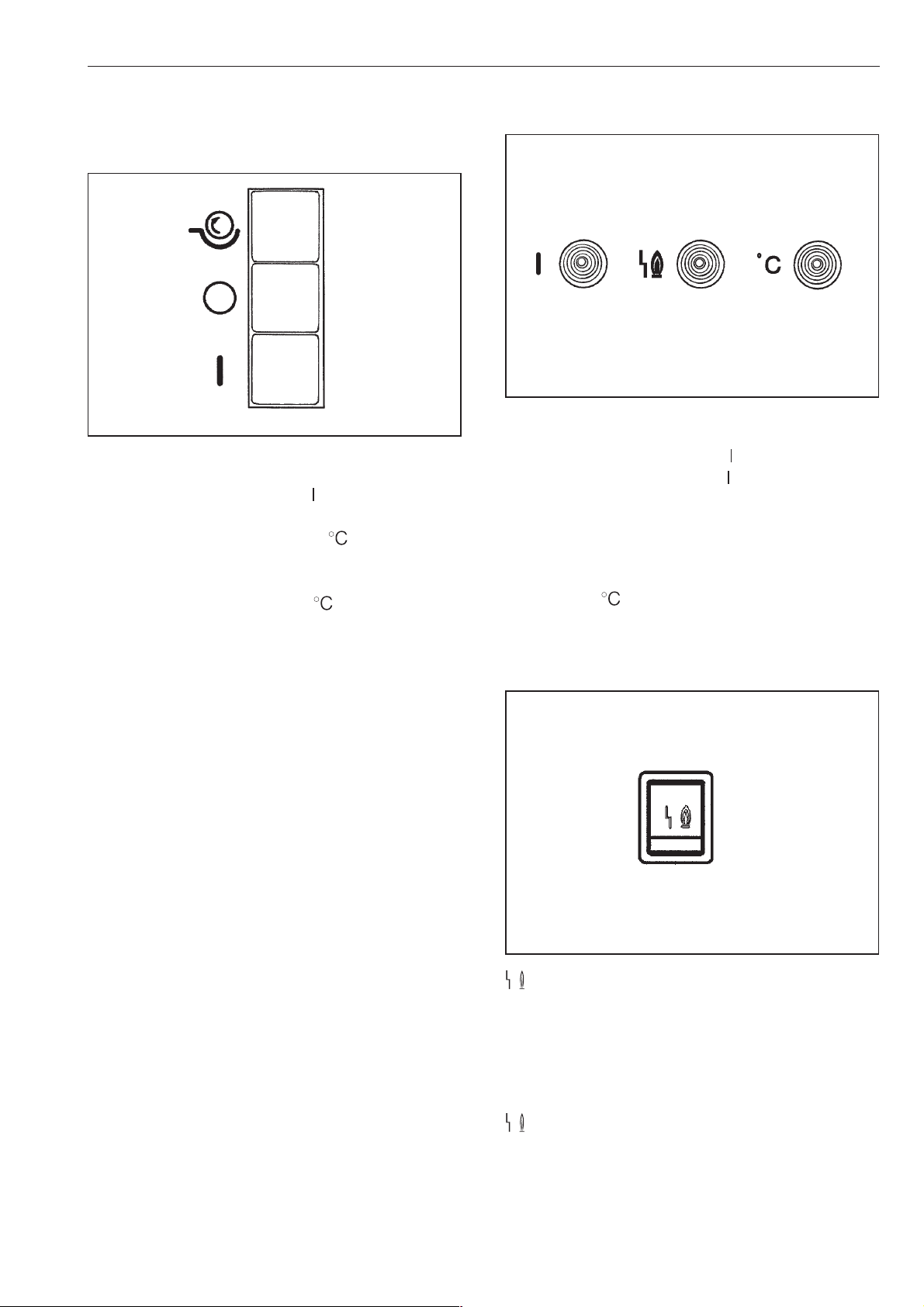

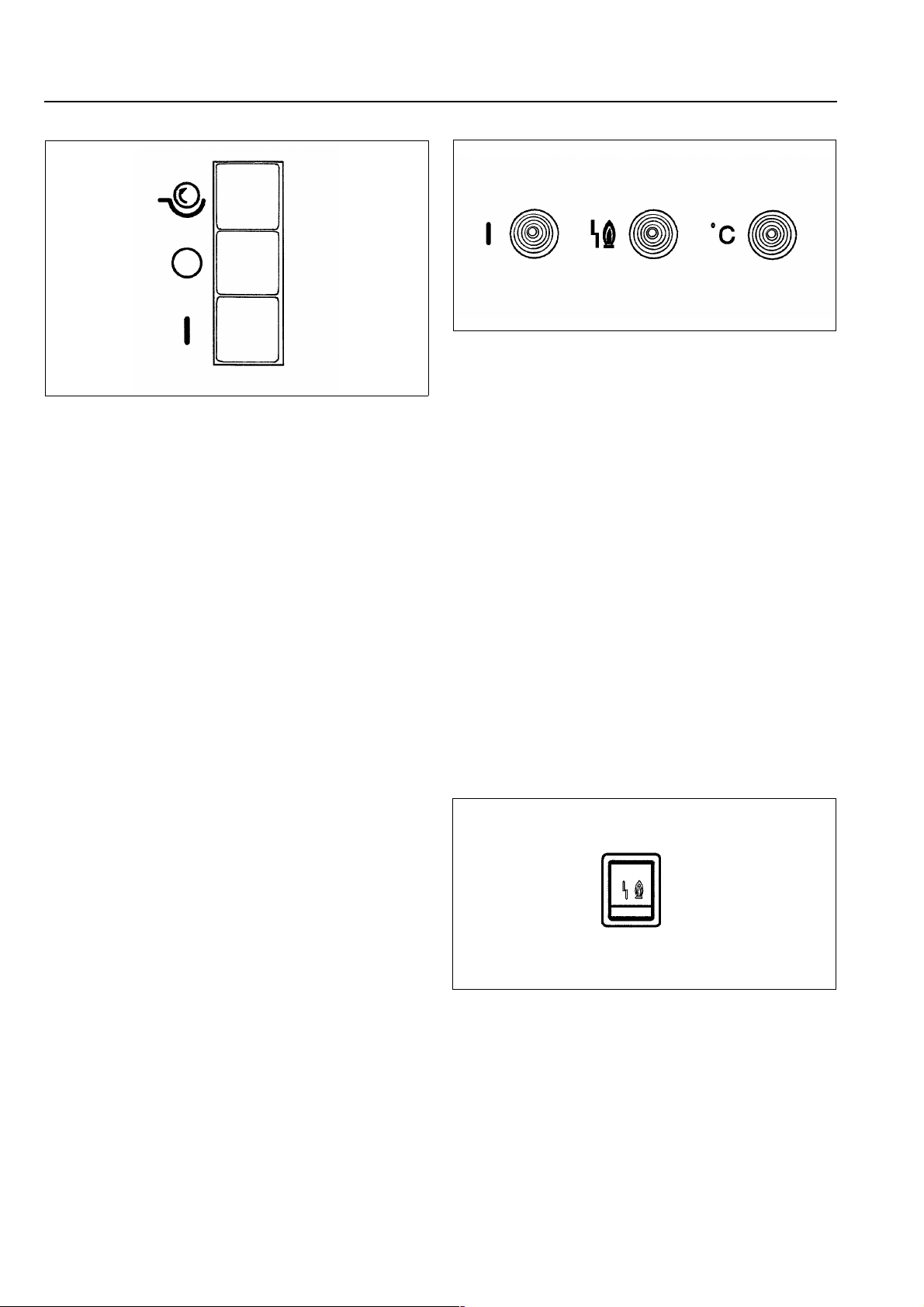

Kontrolleuchten
I Anzeigeleuchte Ein
Drucktasten
IEin
Nach Betätigung der Taste "I Ein" leuchten
die Anzeigeleuchte "I Ein" und die Anzeigeleuchte " °C" auf.
- Die Mulde heizt auf Ist die gewählte Temperatur erreicht, erlischt
die Anzeigeleuchte " °C Temperatur".
Durch erneutes Betätigen der Taste "I Ein"
fährt die Mulde an und die Walze läuft.
OAus
Bei Betätigung der Taste wird das Gerät ausgeschaltet und die Mulde fährt ab.
Ö Rückwärtslauf
Den Rückwärtslauf wählen Sie nur, wenn Sie
das Mangeltuch abnehmen oder die Bewicklung erneuern wollen.
Die Maschine ausschalten - die Mulde fährt
ab -, Taster “Ö Rückwärtslauf” drücken. Die
Walze läuft nur so lange rückwärts, wie dieser
Taster gedrückt ist.
Nach Betätigung der Taste "I Ein" leuchtet die
Anzeigeleuchte "I Ein" auf.
°C Anzeigeleuchte Temperatur
In der Heizphase leuchtet die Anzeigeleuchte
"°C Temperatur", ist die Temperatur erreicht
erlischt sie.
Gasbeheizte Muldenmangeln:
y x Anzeigeleuchte Zündstörung
Leuchtet auf, bei Zündstörungen der Heizung
oder bei zu niedrigem Unterdruck in der Ab-
luftleitung (Abluftleitung verstopft).
y x Taster "Zündentstörung" (am rechten
Seitenständer, innen über dem Eingabe-
tisch)
Die Zündstörung ist frühestens nach einer Mi-
nute durch Betätigung des Tasters "yx Zünd-
entstörung" zu beheben. Treten diese Zünd-
störungen häufiger auf, dann benachrichtigen
Sie bitte den Kundendienst.
M.-Nr. 05803020 8
Gerätebeschreibung

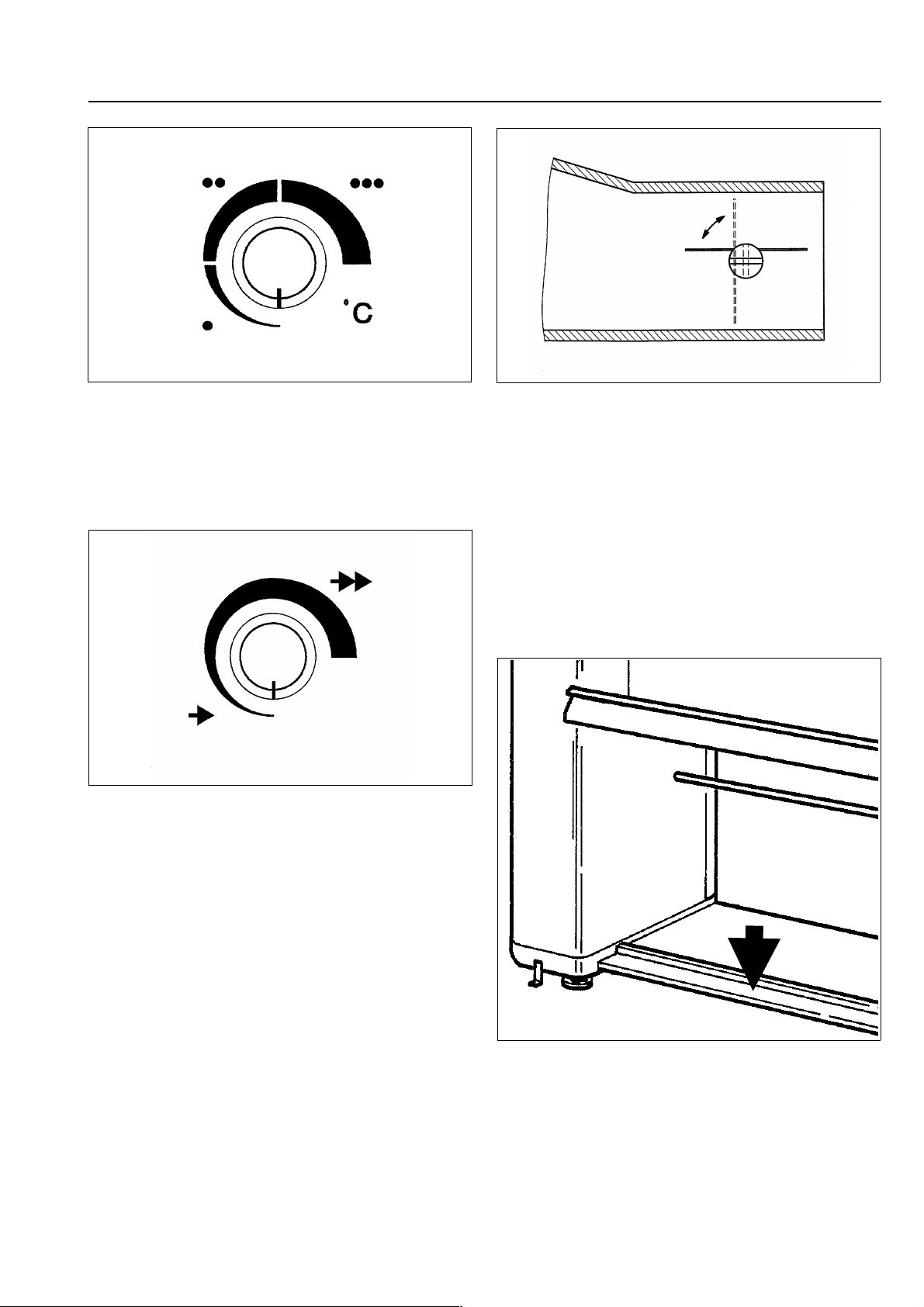

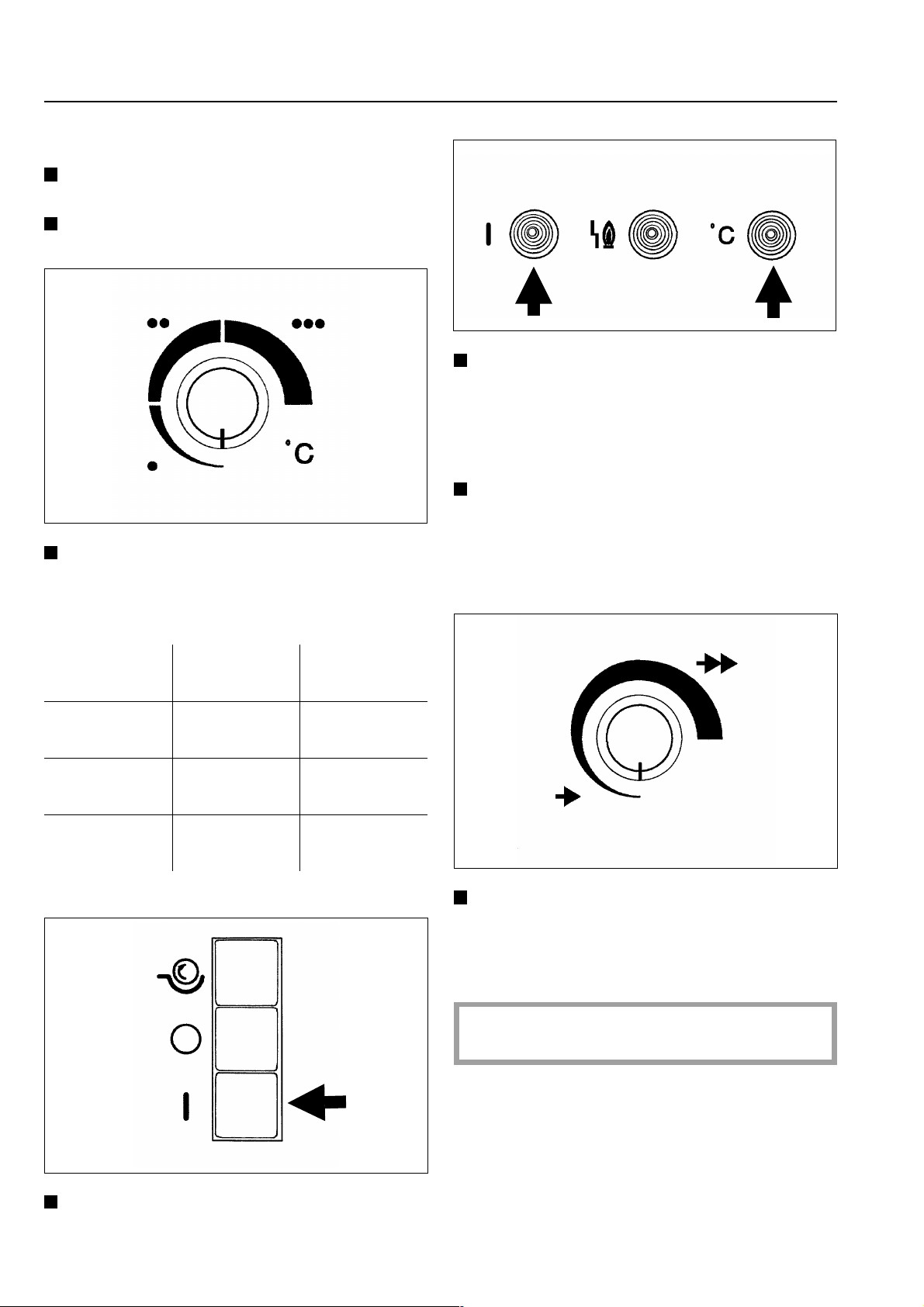

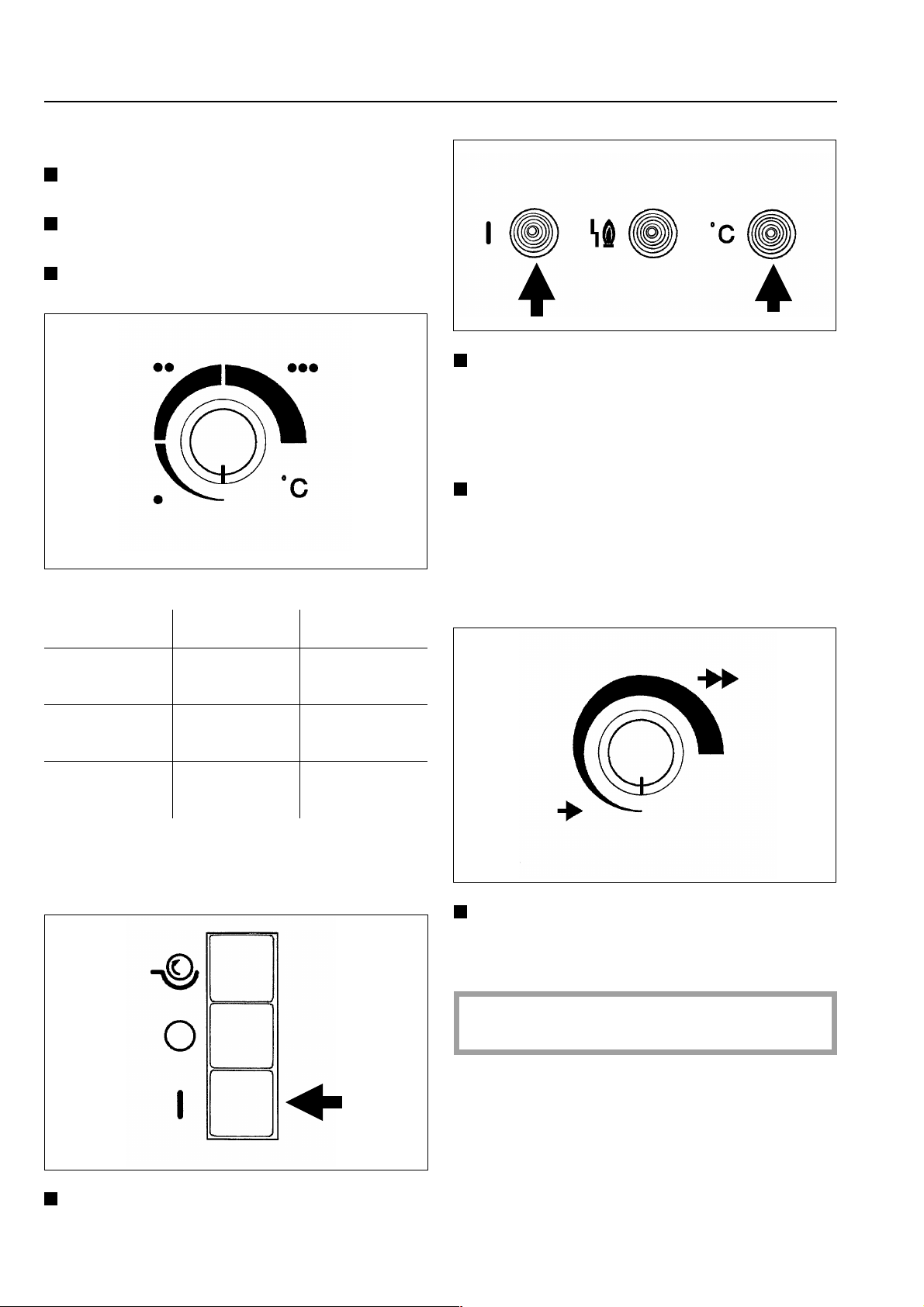

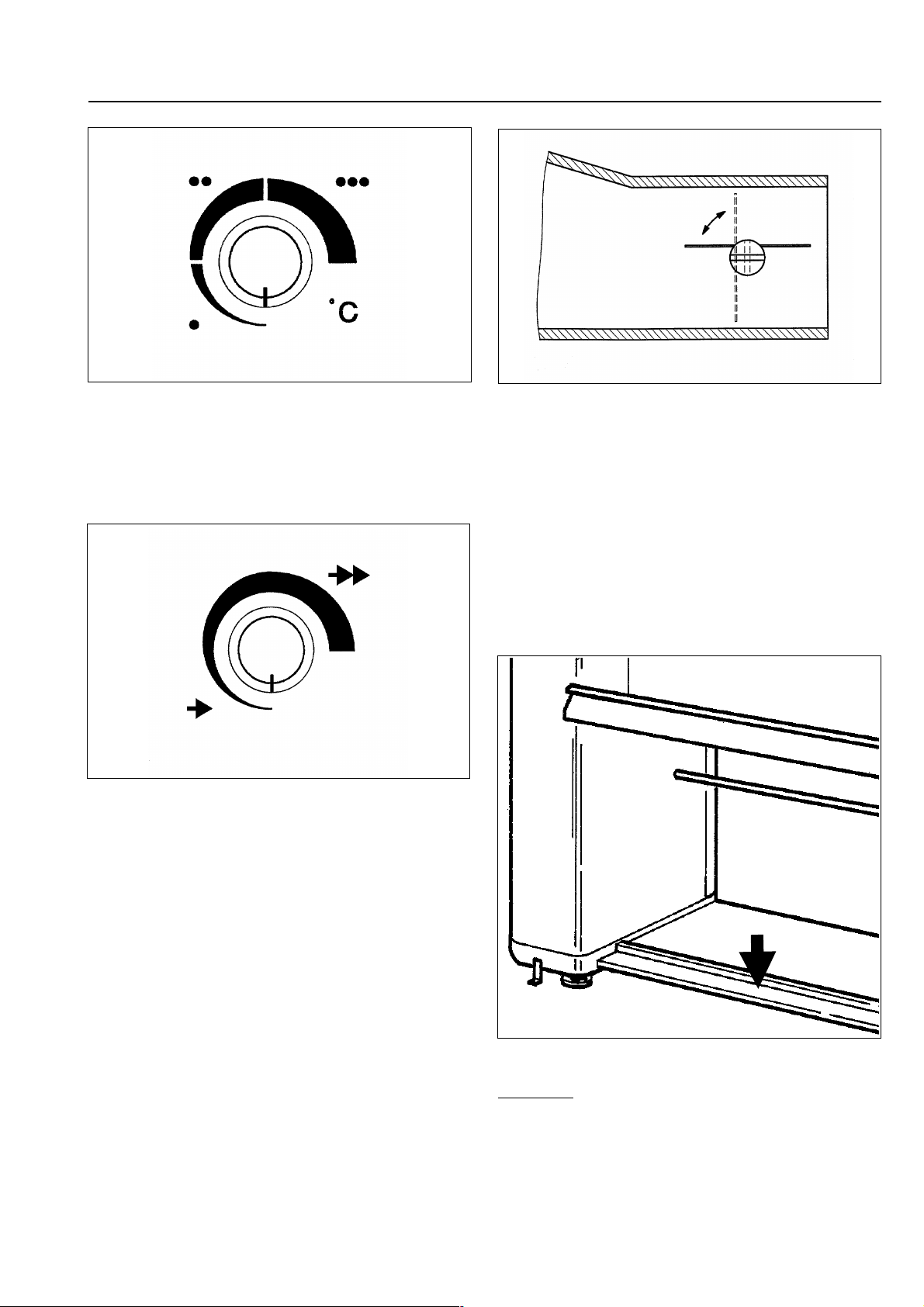

Temperaturwähler
l - Bereich = niedrige Temperatur
ll - Bereich = mittlere Temperatur
lll - Bereich = hohe Temperatur
Drehzahlwähler

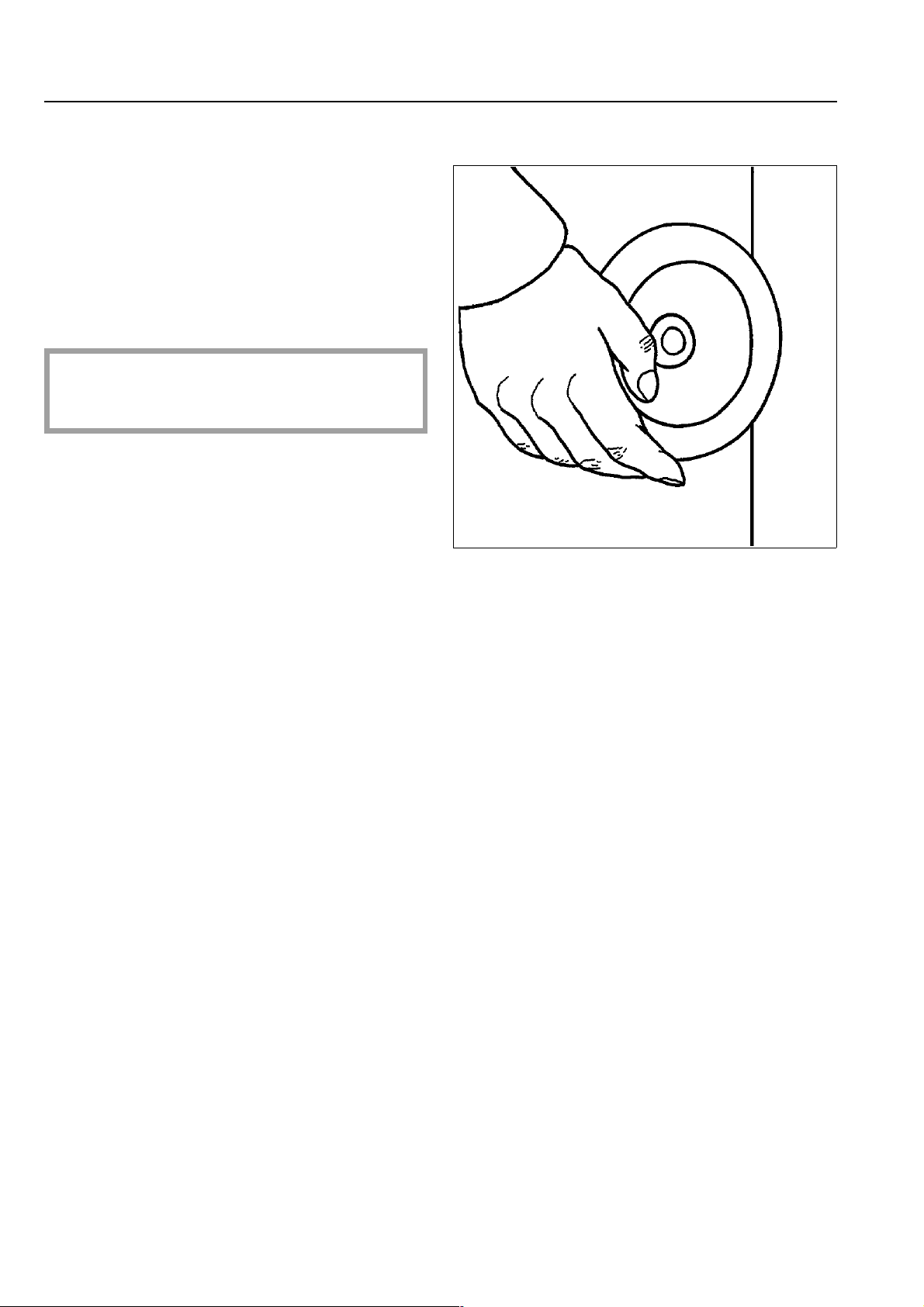

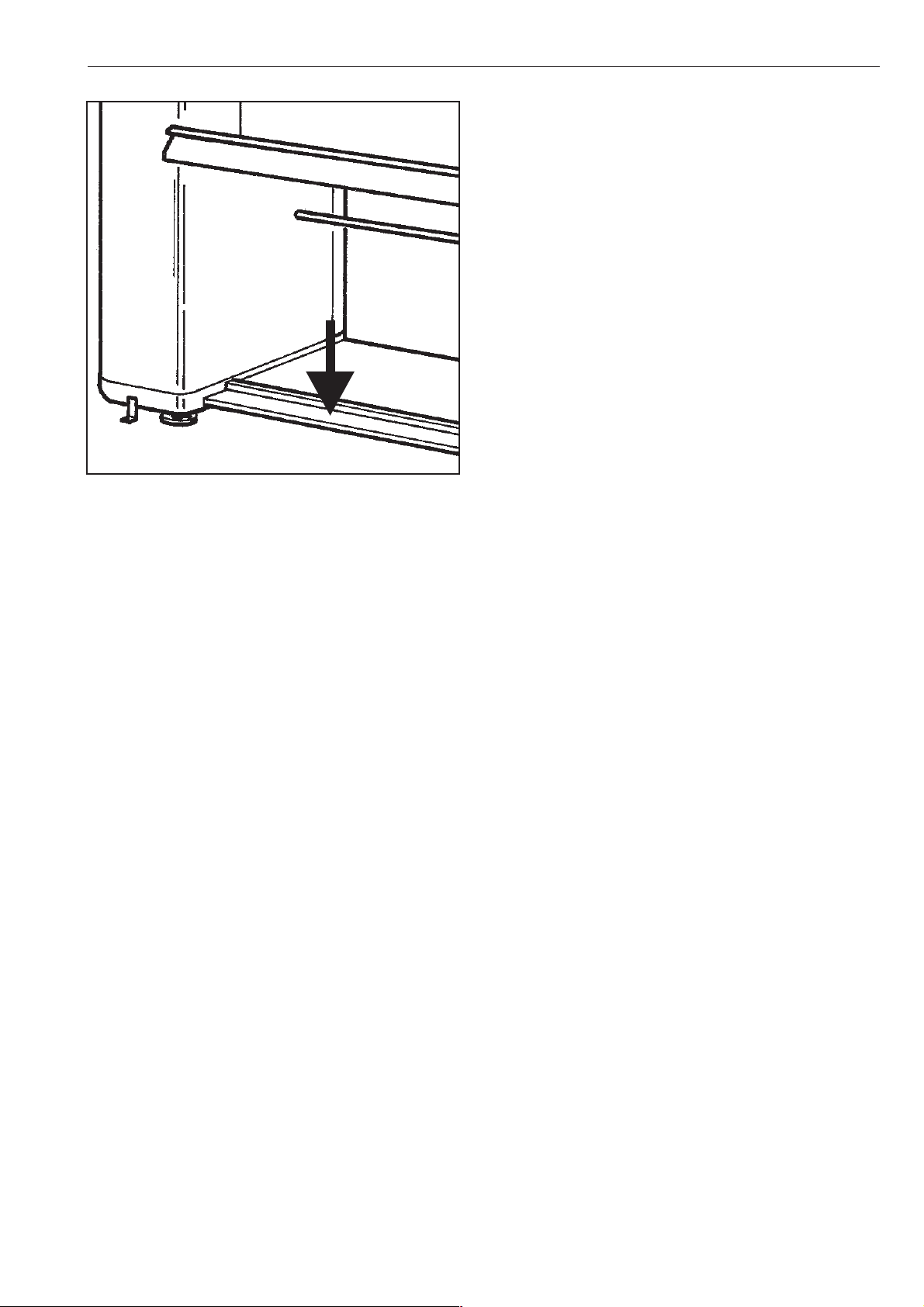

Der Luftdurchsatz ist in der Grundstellung der
Einstellschraube (siehe Skizze) am größten
und durch verdrehen bis hin zu 90° zu verringern.
Die günstigste Einstellung ist erreicht, wenn
bei geringstem Luftdurchsatz die Walze genügend austrocknet und sich keine Wasserflecken auf der Bewicklung oder in der Mangelwäsche bilden.
Bei einem zu hohen Luftdurchsatz der Wrasenabsaugung wird die Walze zu stark abgekühlt und damit die Mangelleistung geringer.
Die Drehzahl der Walze läßt sich durch
Rechtsdrehung des Drehzahlwählers erhöhen
und durch Linksdrehung verringern.
Drosselklappe - Wrasenabsaugung
(nur elektrobeheizte Muldenmangeln)
Im Wrasenabzug ist eine Drosselklappe ein-
gebaut, womit die durch die Walzenbewicklung strömende Luftmenge verändert werden
kann.
Fußschaltleiste
Funktionen:
Schaltpunkt unbetätigt Mangeln
Schaltpunkt betätigt Dämpfen
9 M.-Nr. 05803020
Gerätebeschreibung
Sicherheitseinrichtungen

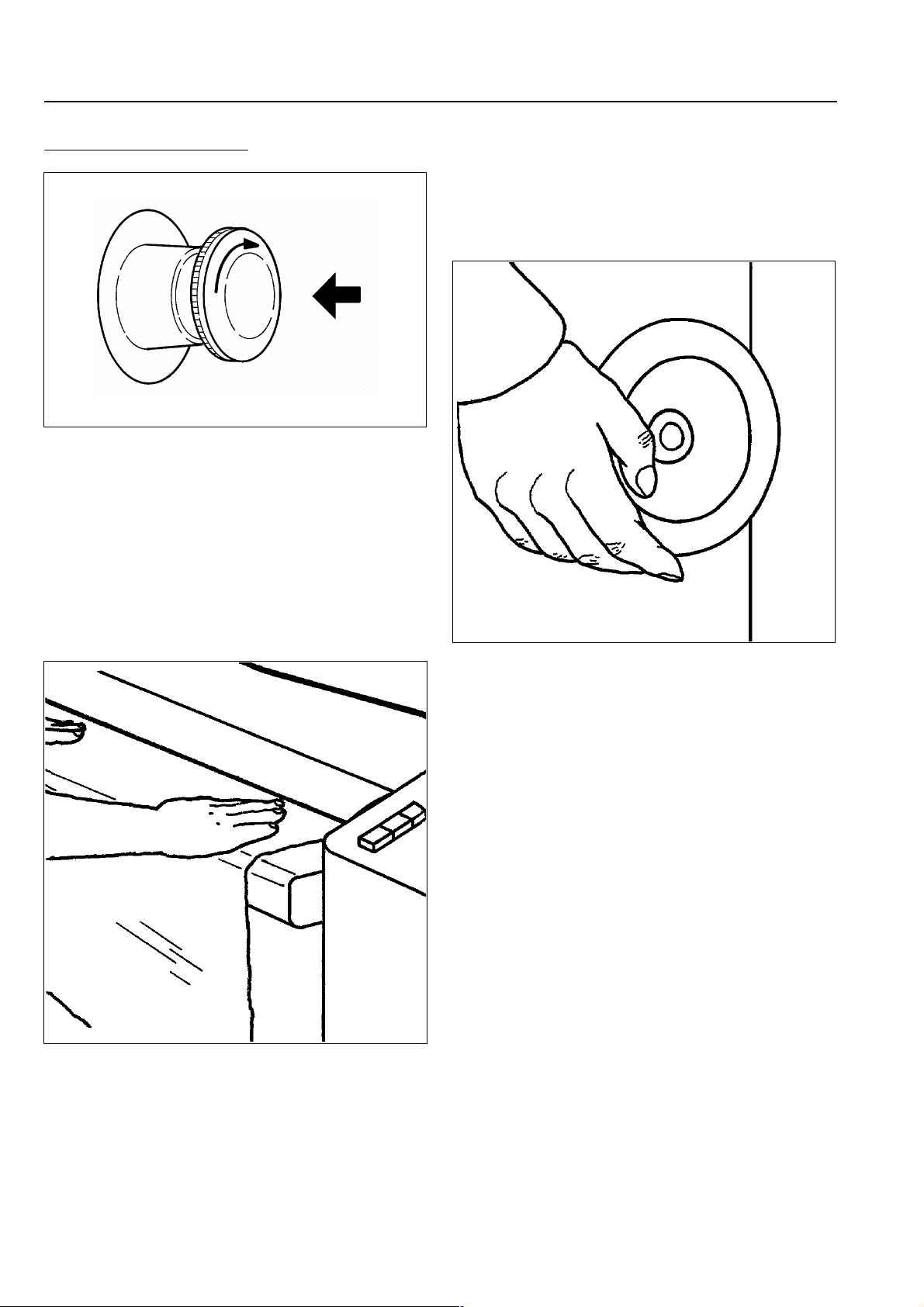

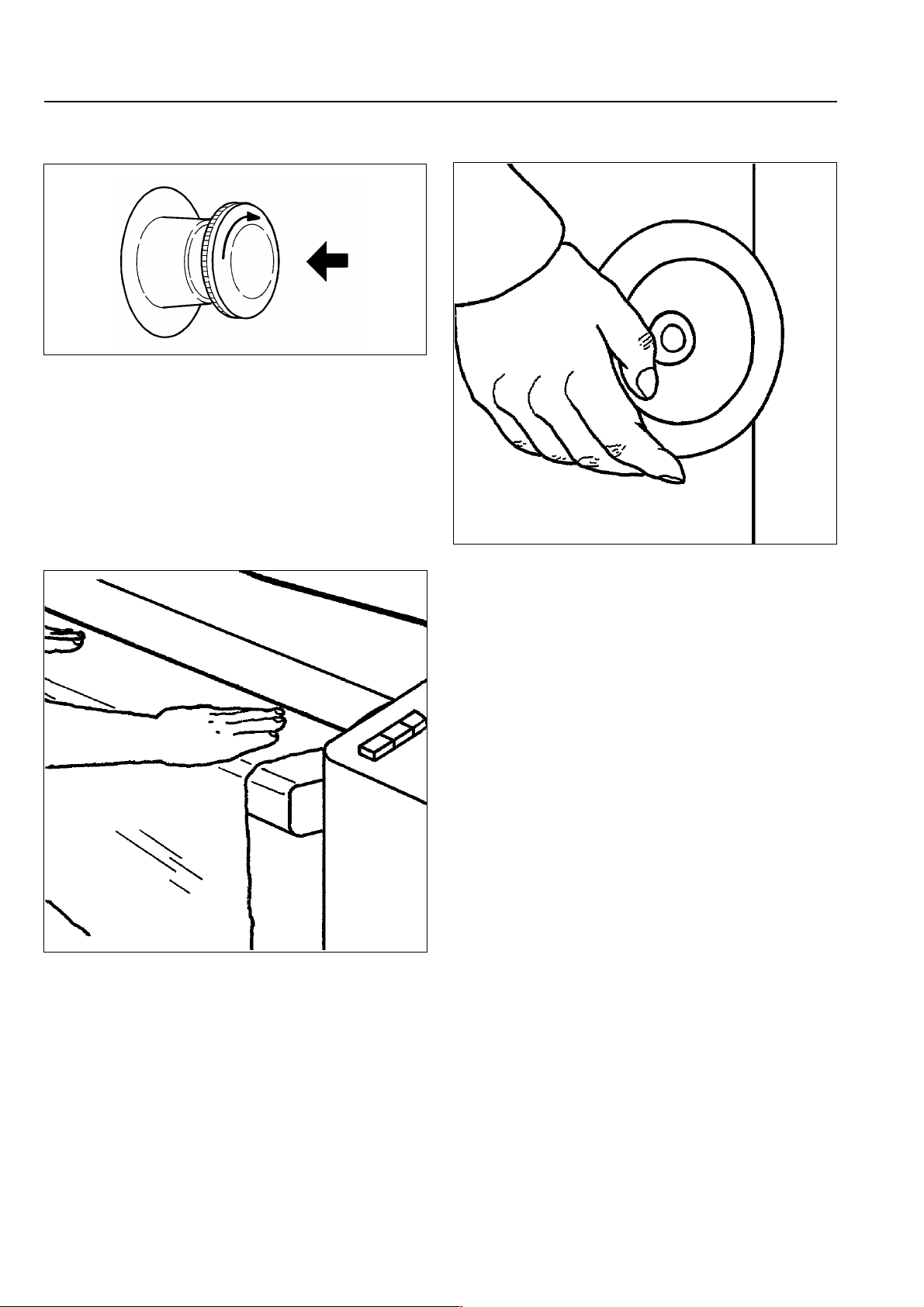

Not-Aus-Schalter (auf der Vorderseite des
linken Seitenständers und auf der Rückseite des rechten Seitenständers)
Bei Druck auf diesen Schalter bleibt die Walze sofort stehen und die Mulde senkt sich ab.
Ein betätigter Not-Aus-Schalter wird durch
Rechtsdrehung der gerändelten Scheibe wieder entriegelt.
Die Fingerschutzleiste ist eine Sicherheits-ein-
richtung, die arbeitstäglich vor Inbetriebnah-
me auf ihre Wirksamkeit überprüft werden
muß.
Fingerschutzleiste
Geraten die Fingerspitzen zwischen Wäscheeingabetisch und Fingerschutzleiste, wird die
Walze sofort gestoppt und die Mulde nach unten abgesenkt. Bei dem Rückwärtslauf hat die
Fingerschutzleiste keine Funktion.
Das erforderliche Wiedereinschalten des Gerätes erfolgt durch erneutes Betätigen der Taste “I Ein".

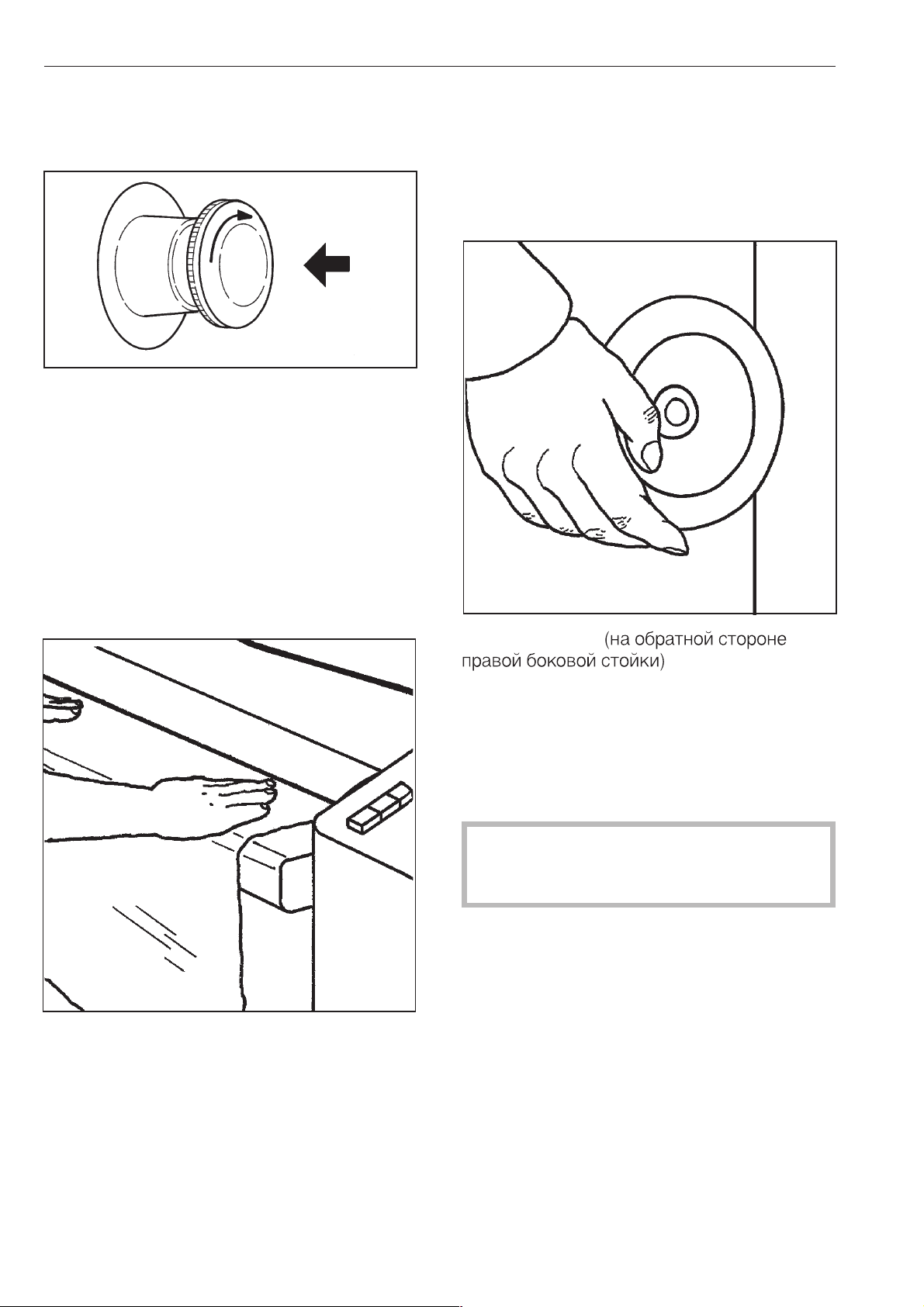

Handrad (auf der Rückseite des rechten
Seitenständers)

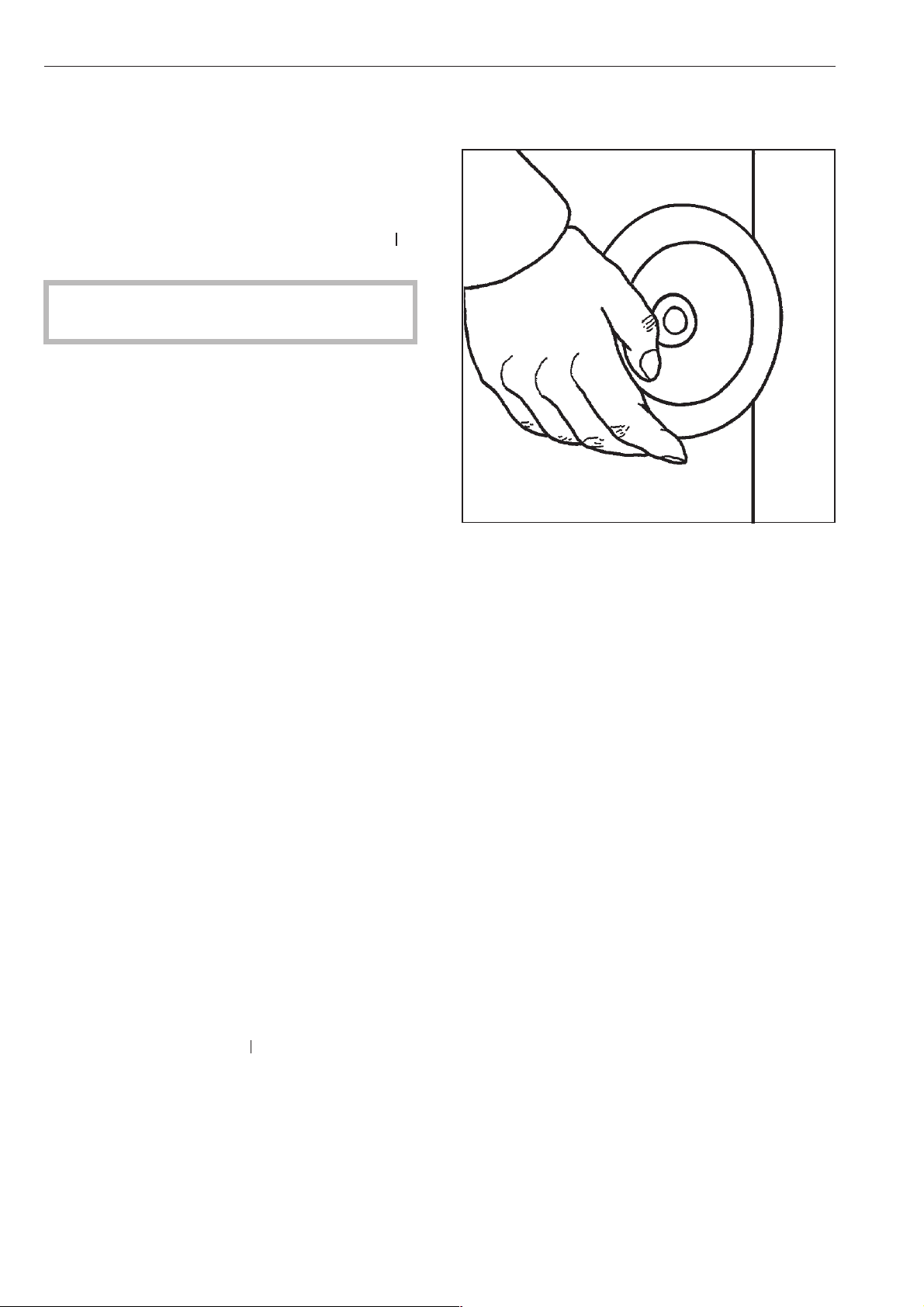

Um bei Stromausfall die heiße Mulde von der
stillstehenden Walze trennen zu können.
Durch Drehen gegen den Uhrzeigersinn wird
die Mulde abgesenkt und durch Drehen im
Uhrzeigersinn wird die Mulde angefahren.
Die Maschine muß elektrisch vom Netz ge-
trennt sein (bauseitigen Hauptschalter aus-
schalten) !
M.-Nr. 05803020 10
Gebrauch
Beschaffenheit der Wäsche
Die ideale Restfeuchte für ein gutes Finish
liegt zwischen 25-40%.
Wird die Wäsche in der Waschmaschine im
letzten Spülgang mit Warmwasser gespült, ergibt sich durch geringere Restfeuchte und
Restwärme der Wäsche eine kürzere Verarbeitungszeit und somit eine Energieersparnis.
Wäsche mit mehr als 50% Kunstfaseranteil
(z.B. Dralon) darf nicht gemangelt werden,
da der Kunststoff bei der hohen Temperatur schmilzt. Wäsche mit weniger Kunstfaseranteil kann bei niedriger Temperatur gemangelt werden.
Vorbereitung der Wäsche
Die Wäsche sollte aus wirtschaftlichen Gründen vor Mangelbeginn nach Art und Gewebe
sortiert werden.
Metall- und Kunststoffschnallen jeglicher Art
sowie extrem hohe Knöpfe (z.B. Kugelknöpfe)
bitte nicht mitmangeln.
Achtung !
Reinigen Sie vor Inbetriebnahme der Mangel die Mulde indem Sie über die gesamte
Walzenbreite ein Tuch durchlaufen lassen.
Wirksamkeit der Fingerschutzleiste überprüfen!
Zuerst sind Wäscheteile aus:
Perlon, Nylon usw. (l - Bereich)
dann
Wolle, Seide (ll - Bereich)
und danach
Baumwolle, Leinen (lll - Bereich)
zu mangeln.
Wird ein Zurückschalten auf eine niedrigere
Temperatur erforderlich, so ist diese erst erreicht, nachdem die Anzeigeleuchte "°C Temperatur" aufleuchtet.
Stärkewäsche ist zuletzt zu mangeln, damit
eventuell verbleibende Stärkereste auf der
Mulde nicht das Mangeln der anderen Wäscheteile beeinträchtigen.
Wäscheteile mit Knöpfen müssen so eingelegt werden, daß die Knöpfe zur Walze hinweisen. Zeigen die Knöpfe nach unten, so besteht die Gefahr, daß sie beim Einlauf in die
Mulde zerstört oder abgerissen werden.
Die Fingerschutzleiste ist eine Sicherheitseinrichtung, die arbeitstäglich vor Inbetriebnahme überprüft werden muß.
Bei Betätigung der Fingerschutzleiste muß
die Walze stehen bleiben und die Mulde von
der Walze abfahren.
Bei dem Rückwärtslauf hat die Fingerschutzleiste keine Funktion.
Das erforderliche Wiedereinschalten des
Gerätes erfolgt durch erneutes Betätigen der
Taste “I Ein".
Über Reißverschlüsse, Metallknöpfe und Metallhaken ist zum Schutz der Mulde ein Tuch
zu legen.
11 M.-Nr. 05803020
Gebrauch
Mangeln
Hauptschalter (bauseitig) einschalten.
Gasabsperrhahn (bauseitig) öffnen.

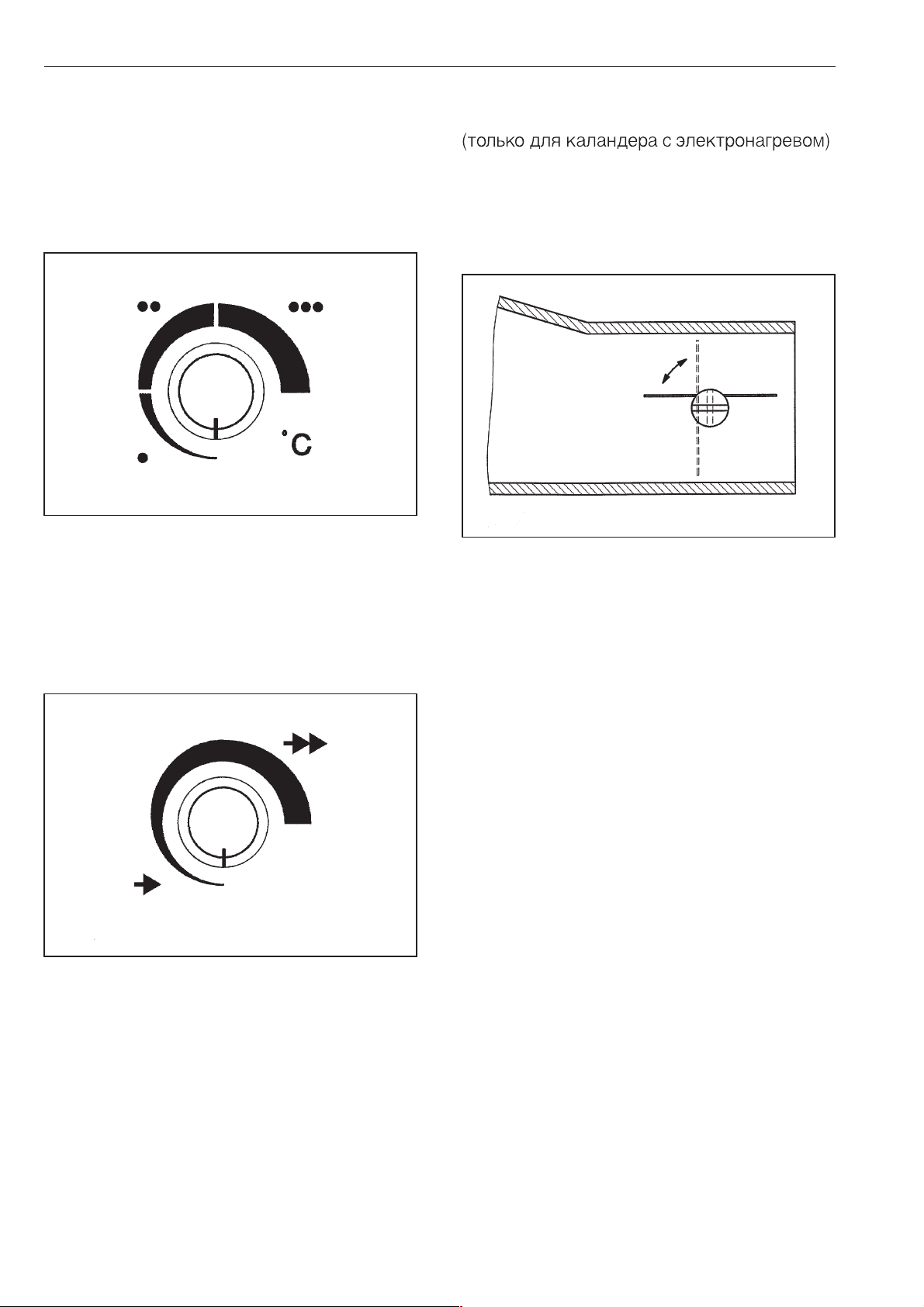

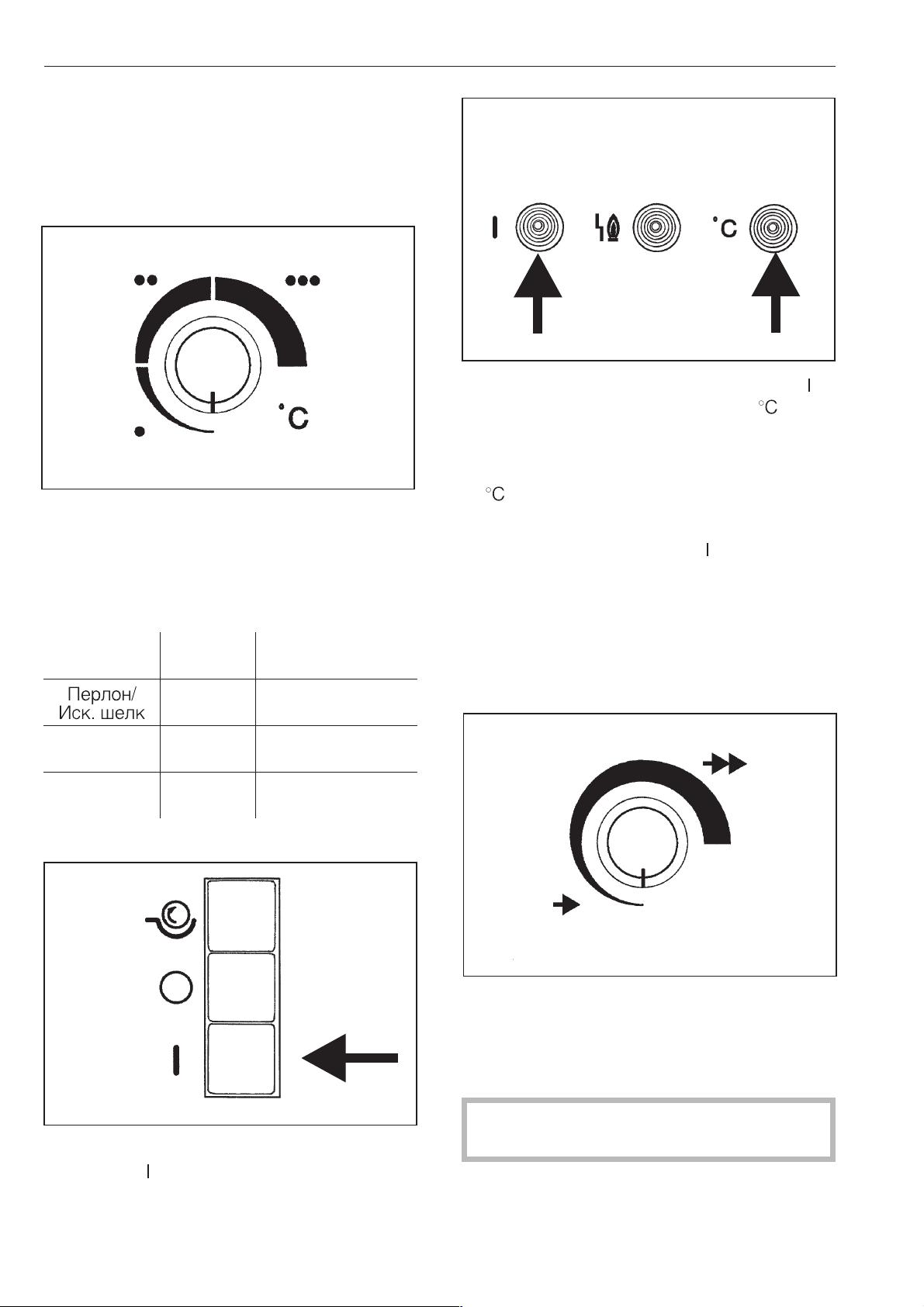

Je nach Wäscheart Temperaturwähler in
den entsprechenden Temperaturbereich
drehen.
Die Anzeigeleuchte "I Ein" und die Anzeigeleuchte "°C Temperatur" leuchten auf und
die Mulde heizt auf.
Nach Erlöschen der Anzeigeleuchte "°C
Temperatur", ist die eingestellte Temperatur erreicht.
Taste “I Ein" erneut drücken.
Die Mulde fährt an die Walze und die Walze läuft. Etwa 5 min. rotieren lassen, damit
die Temperatur von Mulde und Walze sich
angleichen können.
Faserart Punkt-
Symbole
Perlon/
Kunstseide
Seide/
Wolle
Baumwolle/
Leinen
ll mittlere
lll hohe
Temperatur-
stufen
l niedrige
Temperatur
Temperatur
Temperatur
Die gewünschte Walzendrehzahl am Drehzahlwähler einstellen.
Wirksamkeit der Fingerschutzleiste
überprüfen!
Maschine durch Druck auf Taste “I Ein" einschalten.
M.-Nr. 05803020 12

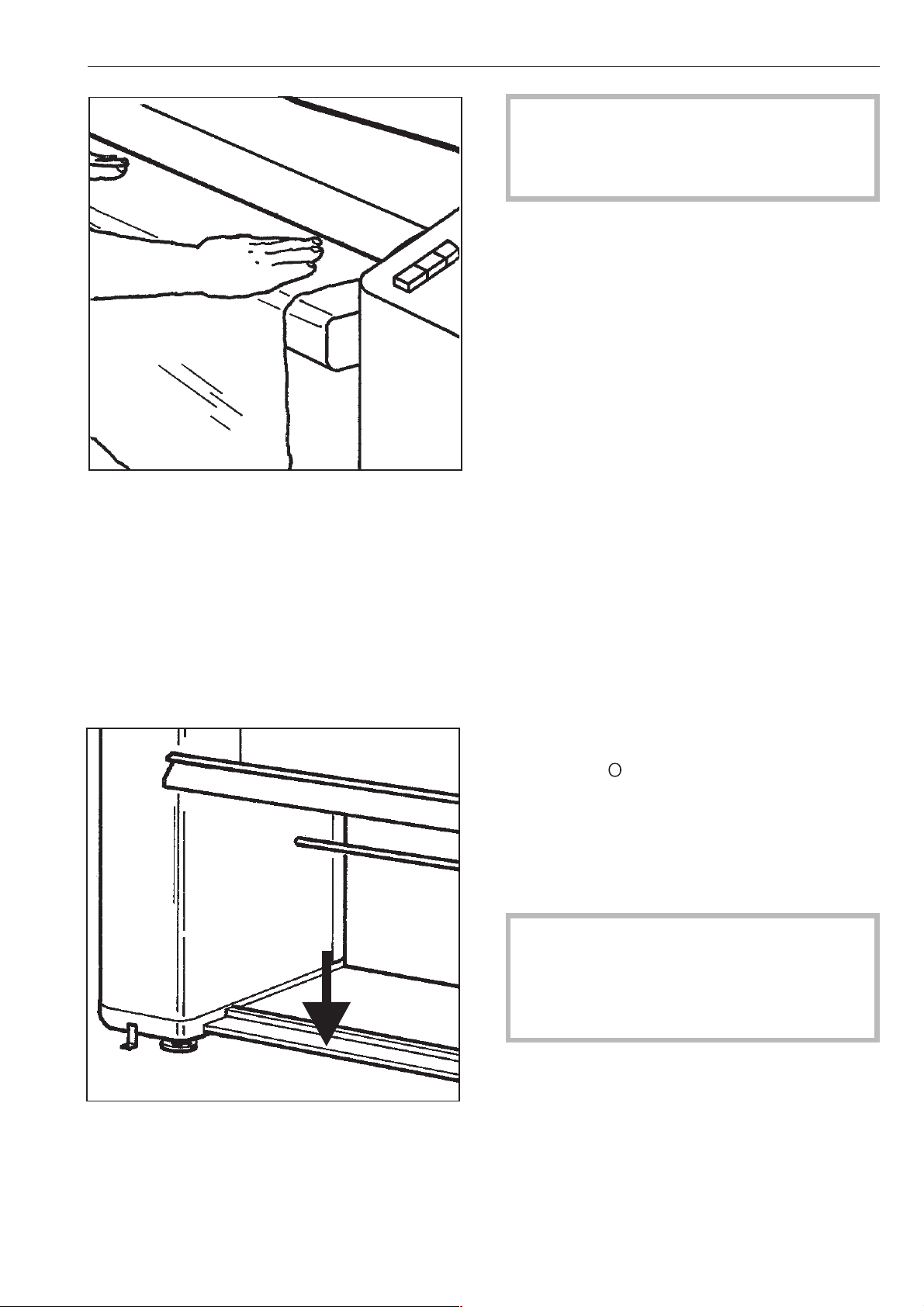

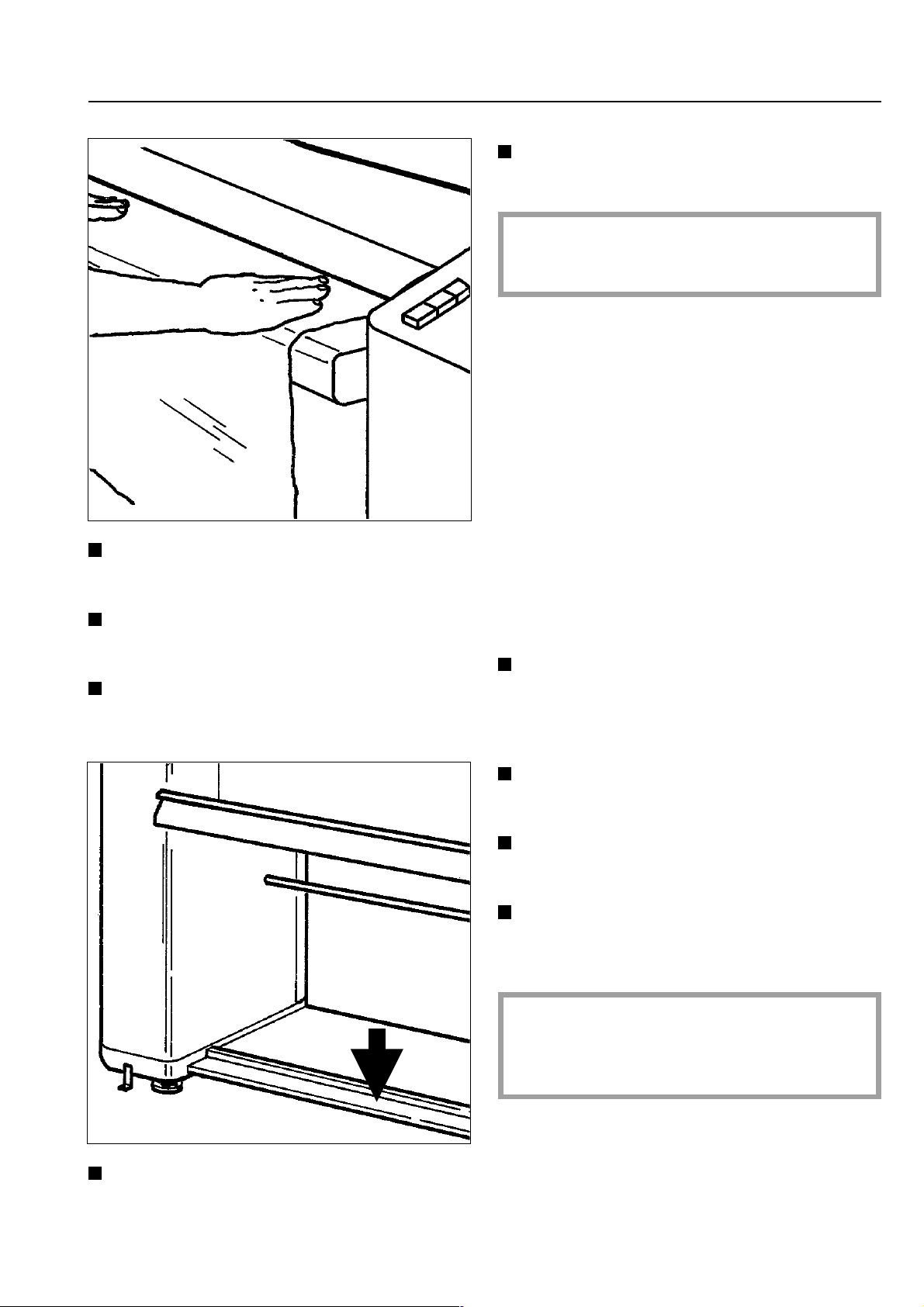

Gebrauch
Vorbereitete Wäscheteile über den Eingabetisch zum Mangeln eingeben.
Wäscheteile beim Mangeln von der Mitte
aus nach außen glattstreichen.
Die Dämpfstellung ist beendet, wenn der
Fuß von der Schaltleiste genommen wird.
Die gemangelte Wäsche kann sehr heiß
sein, wenn sie aus der Mulde kommt. Tragen Sie gegebenenfalls zum Schutz Ihrer
Hände Schutzhandschuhe.
In den Mangelpausen die Mulde abfahren
und die Muldentemperatur reduzieren.
Wäscheabstreifer
Durch den Wäscheabstreifer wird die Wäsche
von der Bügelwalze getrennt. Die Wäsche
braucht nicht mehr mit der Hand von der Walze abgegriffen zu werden.
Sollte sich eine Abstreiffeder durch ein Wäschestück aus seiner Position lösen, so ist die
Abstreiffeder wieder von Hand in die Arbeitsposition zu drücken.
Kleine Wäscheteile nicht nur an einer Stelle der Walze mangeln, sondern die ganze
Breite der Walze ausnutzen.
Nach beendetem Mangeln:
Zwecks Austrocknung der Bewicklung ist
die Walze nach dem Mangeln bei ausgeschalteter Heizung und angefahrener Mulde noch ein paar Minuten laufen zu lassen.
Muldenmangel mit der Taste “O Aus" ausschalten.
Gasabsperrhahn (bauseitig) schließen.
Hauptschalter (bauseitig) ausschalten.
Gemangelte Wäsche ist vor dem Verpacken oder Stapeln ausreichend abkühlen zu lassen. Heiße Wäsche kann durch
Selbstentzündung zu einem Brand führen.
Sollen Wäscheteile gedämpft werden, ist
die Fußschaltleiste herunterzudrücken.
- Die Walze bleibt stehen.
13 M.-Nr. 05803020
Hinweise
Motorschutz
Bei zu großer Erwärmung der Motorwicklung
durch Überlastung schaltet sich der Walzenantriebsmotor über einen Wicklungsthermostaten selbstständig ab und die Mulde
fährt nach unten. Nach Abkühlung muß die
Mangel durch Drücken der Taste “I Ein" neu
gestartet werden.
Das unnötige Trockenlaufen (ohne Wäsche) der Maschine ist unbedingt zu vermeiden!
Kleine Wäscheteile nicht nur an einer Stelle
der Walze mangeln, sondern die gesamte
Walzenbreite ausnutzen. Bei einseitiger Beanspruchung wird die Wärme nur einseitig abgenommen und die Bewicklung einseitig beansprucht.
Luftmangelsicherung*
Bei einem Luftmangel im Gerät wird die Heizung automatisch ausgeschaltet und die Anzeigeleuchte "yx Zündstörung" leuchtet auf.
Nach wenigen Minuten kann nur noch kalt gemangelt werden.
Überprüfen Sie, ob sich die Abgasleitung zugesetzt hat.
Kann kein Fehler an der Abgasabführung festgestellt werden, benachrichtigen Sie bitte den
Kundendienst.
Spannungsausfall während des Mangelns
Um bei Stromausfall die heiße Mulde von der
stillstehenden Walze trennen zu können, ist
an der Rückseite des rechten Ständers ein
Handrad, das beim An- und Abfahren der Mul-
de mitläuft, bei Stromausfall jedoch von Hand
betätigt werden kann. Bauseitigen Haupt-
schalter ausschalten! Durch Drehen gegen
den Uhrzeigersinn wird die Mulde von der
Walze abgesenkt.
Gasmangelsicherung*
Bei geschlossenem Gasabsperrhahn oder zu
geringem Netzanschlußdruck läßt sich die
Mangel nicht einschalten.
Sinkt der Netzdruck während des Betriebes
auf unzulässige Werte, schaltet sich das Gerät automatisch ab und die Mulde fährt nach
unten.
Durch Drücken der Taste “I Ein" läßt sich das
Gerät erst wieder starten, wenn der erforderliche Netzanschlußdruck ansteht.
Bei häufigem Auftreten dieser Störung ist das
bauseitig installierte Gasleitungssystem durch
einen Fachmann zu überprüfen.
*) nur gasbeheizte Muldenmangeln
M.-Nr. 05803020 14
Ausstattungsvariante

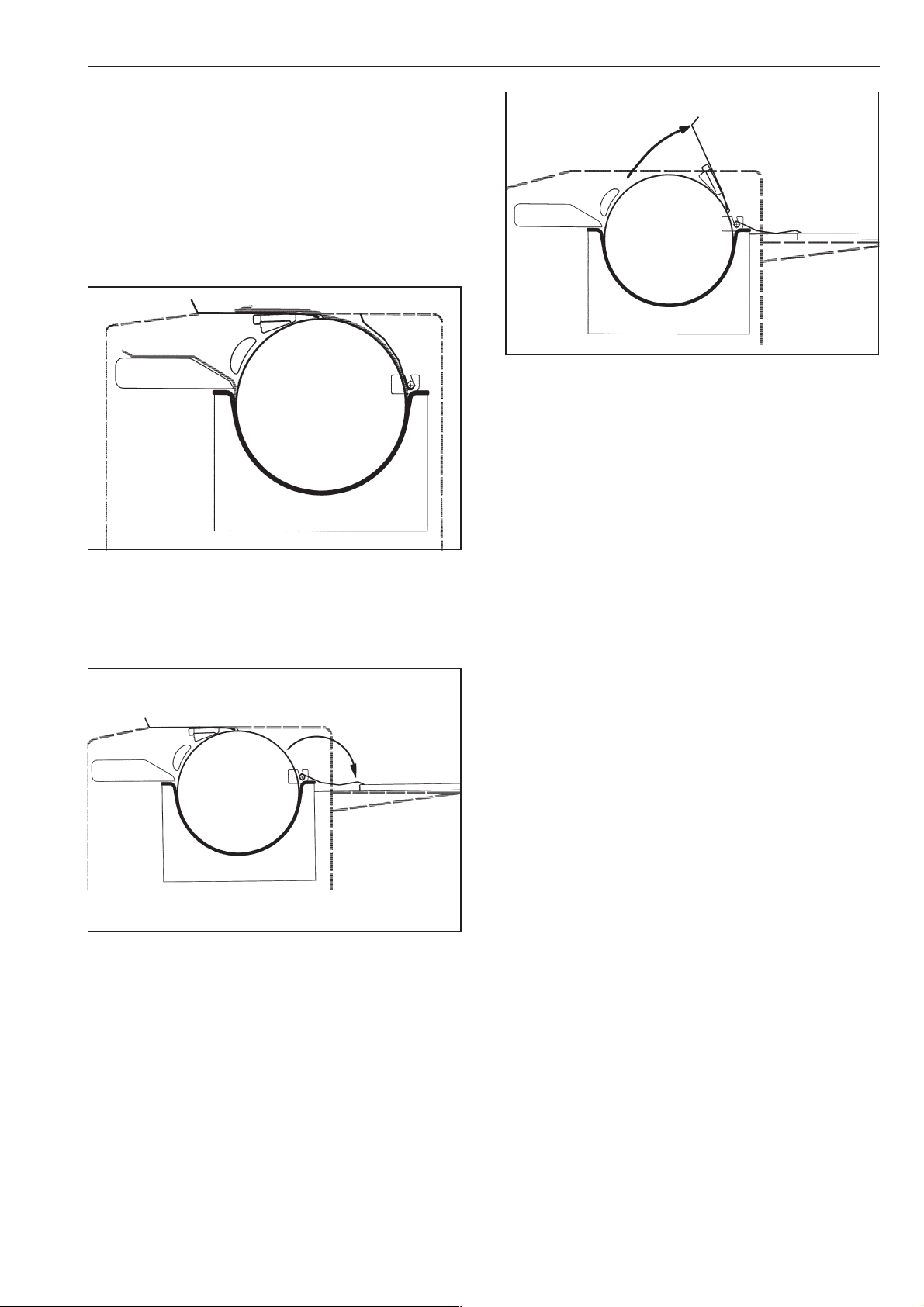

Wäscherückführung
Wäscherückführung

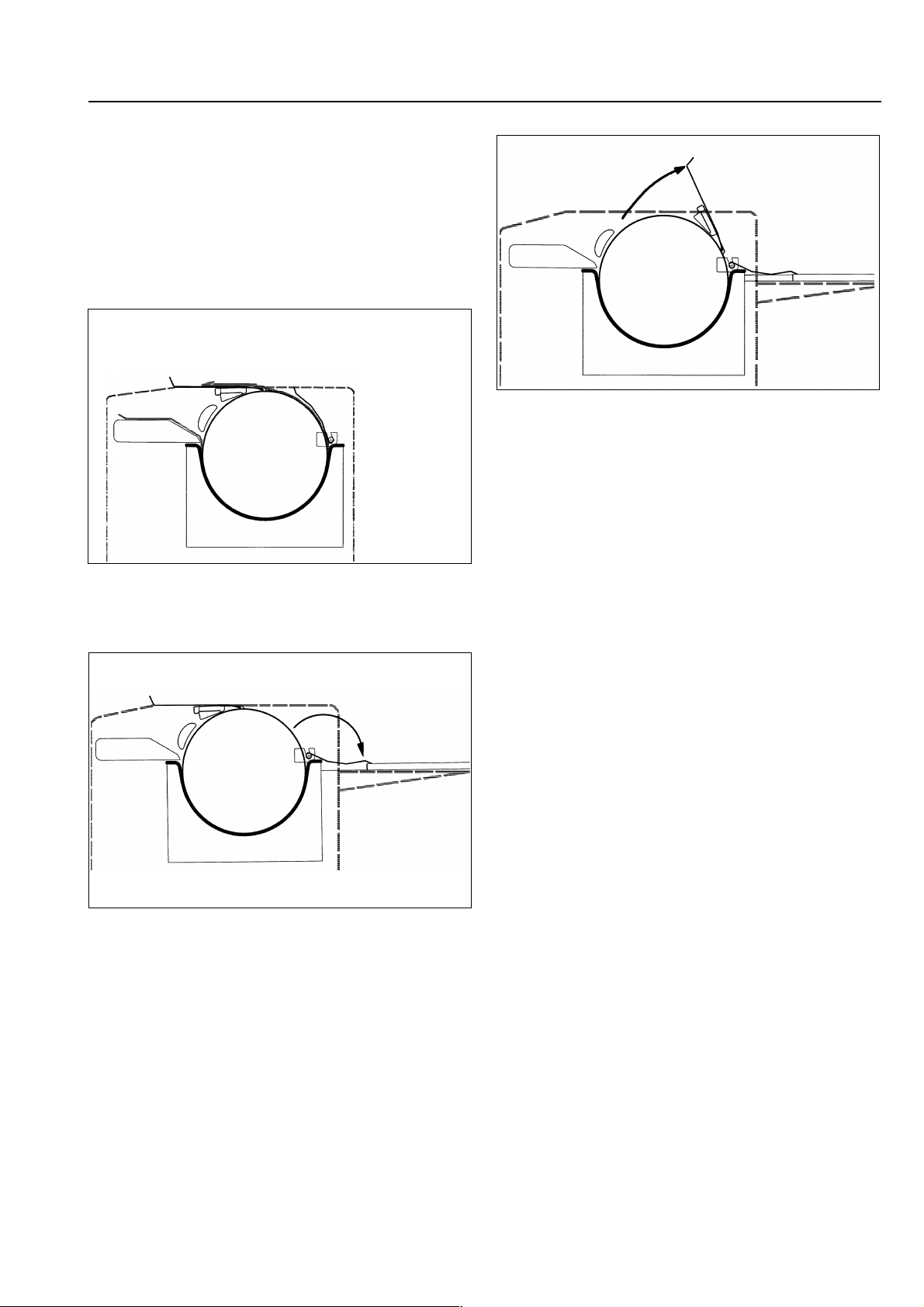

Die Wäscherückführung ermöglicht das Abnehmen der gemangelten Wäsche von der
Eingabeseite. Es werden keine zusätzlichen
Personen für die Abnahme der Wäsche benötigt. Die Mangel kann an eine Wand gestellt
werden.
Anschließend wird die Wäscherückführung
nach hinten umgelegt. Die Wäsche wird jetzt
auf den Ablagetisch geleitet.
Will man das Mangeltuch wechseln oder die
Walze nachwickeln, so sind die Abstreiffedern
des Wäscheabstreifers einzeln herauszuziehen.
Die Wäscherückführung leitet die Wäsche
nach vorne in eine oberhalb der Fingerschutzleiste angeordnete Ablegeschale.
Soll die Wäsche auf den Ablagetisch geleitet
werden, klappt man zuerst das Wäscheleitblech nach hinten auf den Ablagetisch.
15 M.-Nr. 05803020
Ausstattungsvariante
Gurteinführung

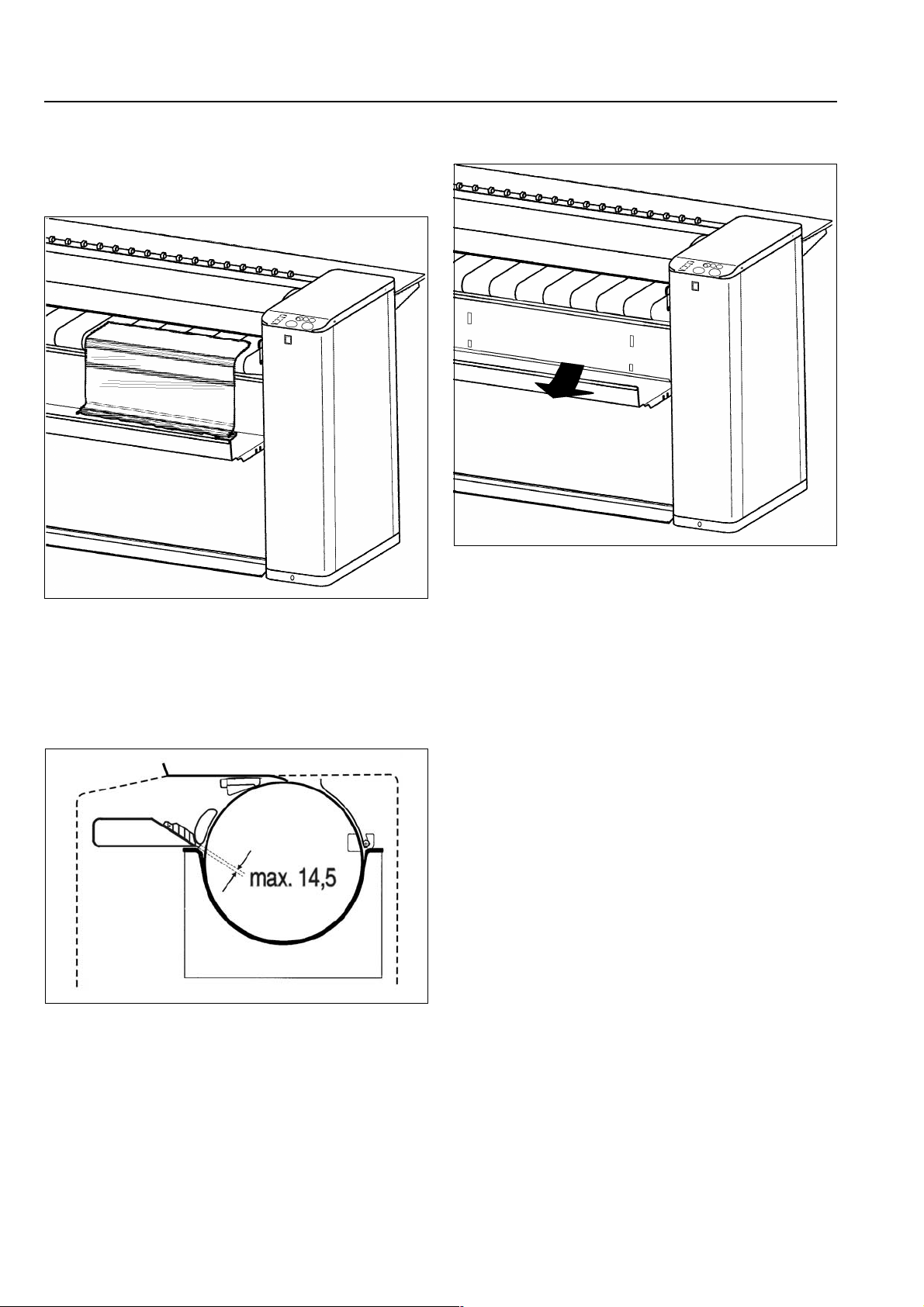

Gurteinführung
Die Gurteinführung erleichtert die Eingabe
der Wäschestücke.
Wäschestücke parallel zur Walze am Anfang
des Wäscheeingabetisches auf die Gurte legen, glatt streichen und einlaufen lassen.
Einstellung Eingabetisch
Schutzblech
Von der Gurteingabe eventuell fehlgeleitete
Wäsche kann durch Vorziehen des Schutzble-
ches herausgeholt werden.
Mit einem geeigneten nichtmetallischen Hilfs-
mittel das Wäschestück durch den Schlitz zwi-
schen Wäschekasten und Schutzblech her-
ausführen.

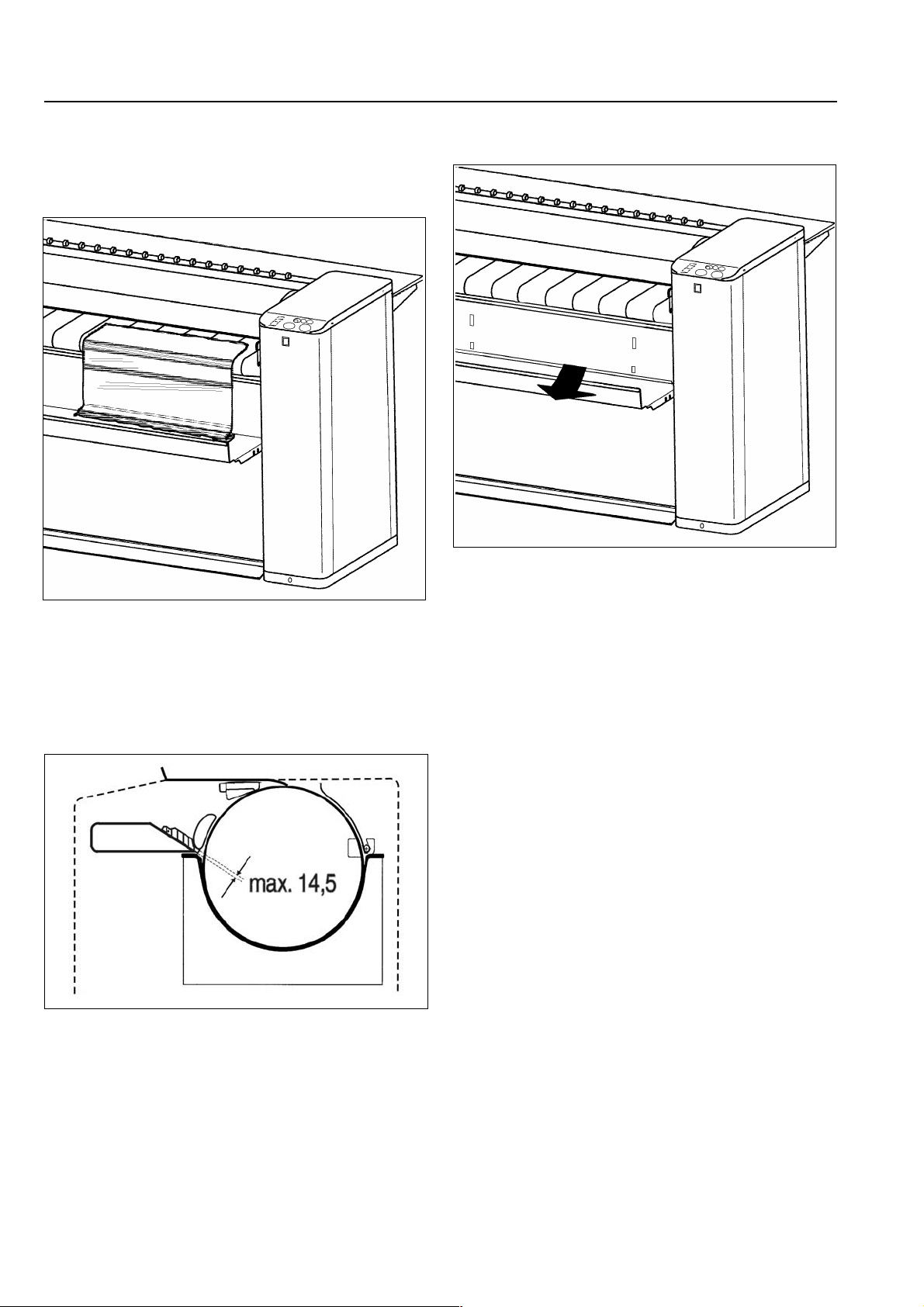

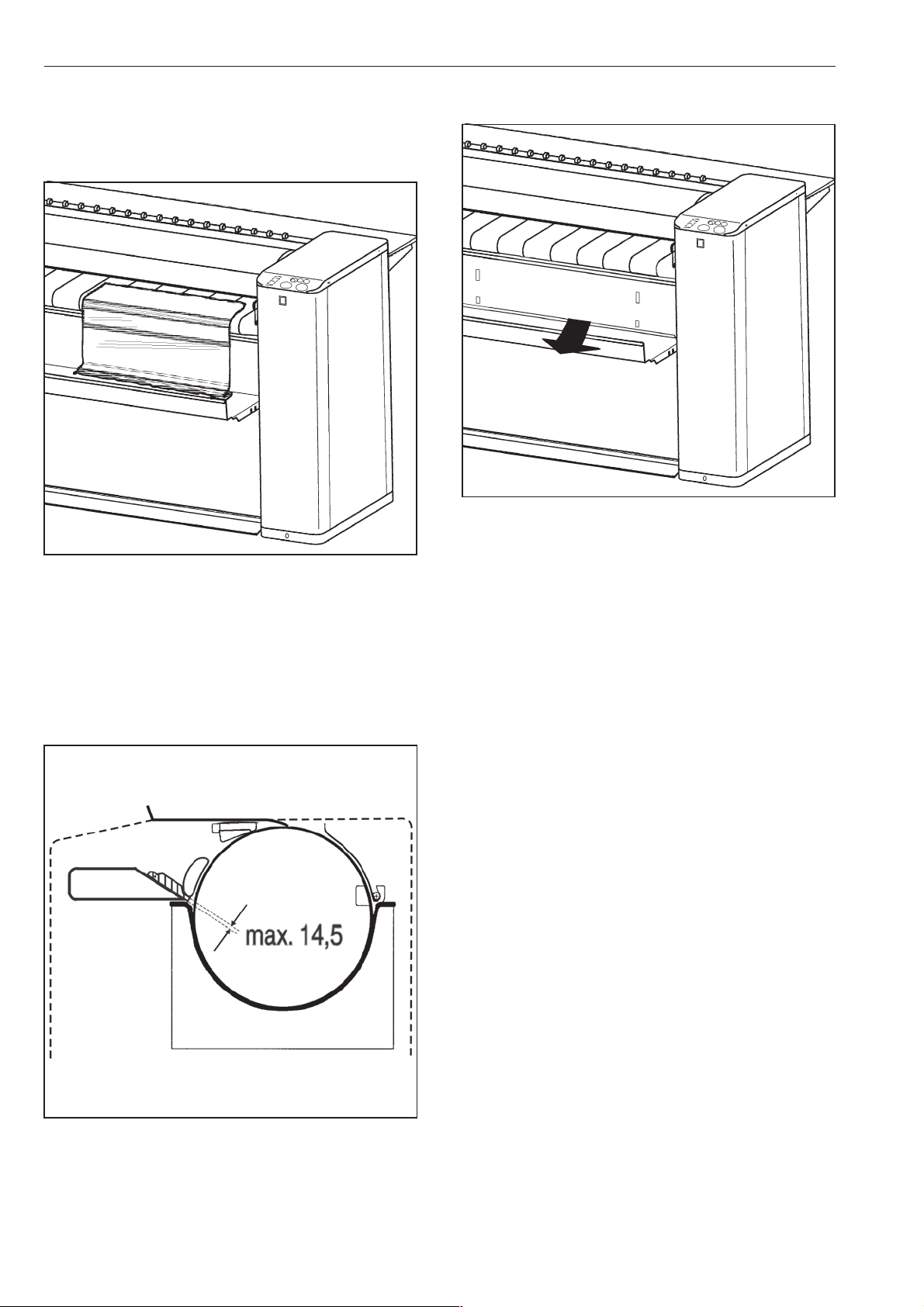

Das Einstellmaß für den Eingabetisch beträgt
max. 14,5 mm.
M.-Nr. 05803020 16
Reinigung und Pflege
Mulde wachsen
Um die Gleitfähigkeit der Mulde zu erhalten,
empfehlen wir, die Mulde in regelmäßigen Abständen mit einem Mangelwachstuch sparsam zu wachsen.

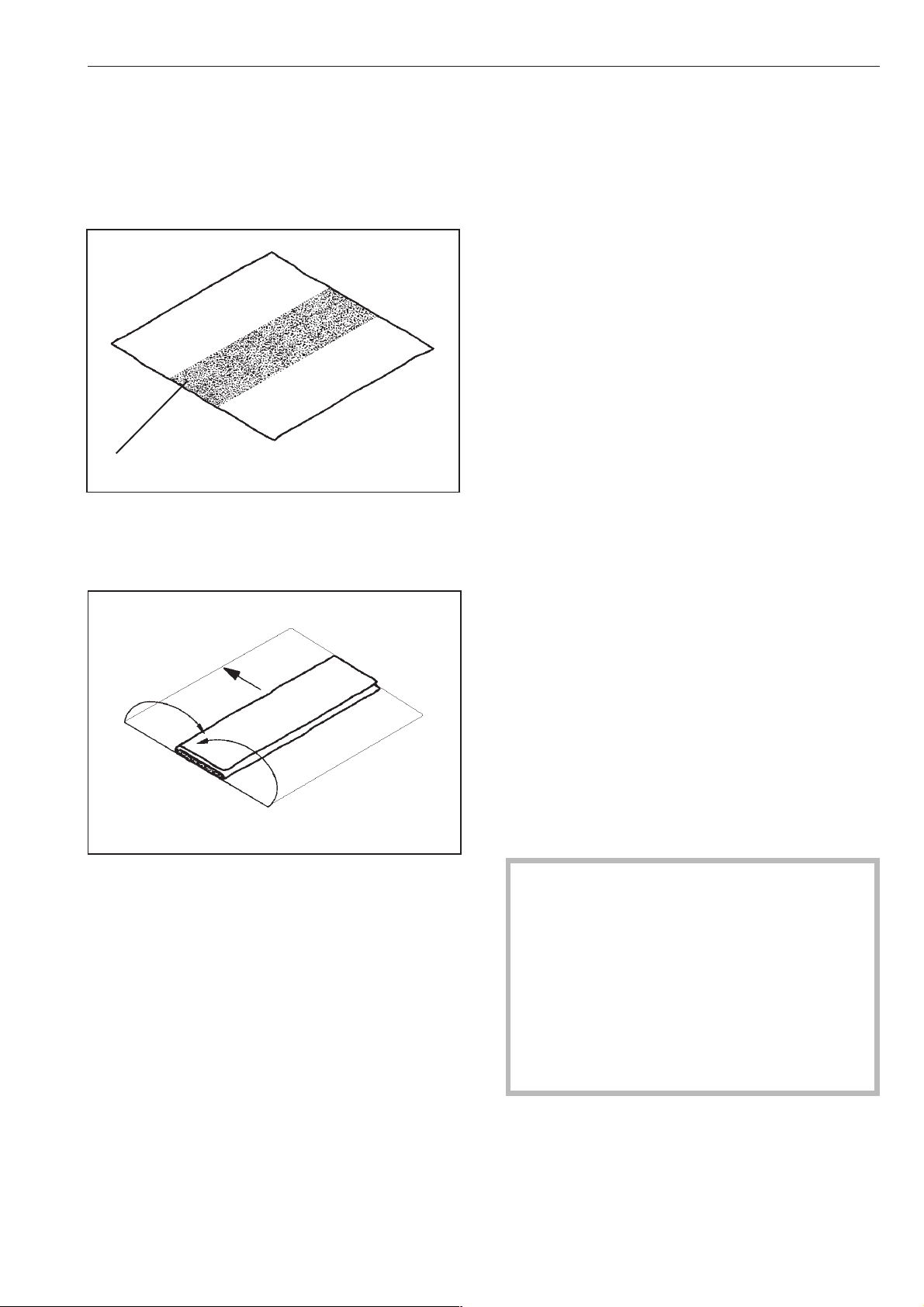

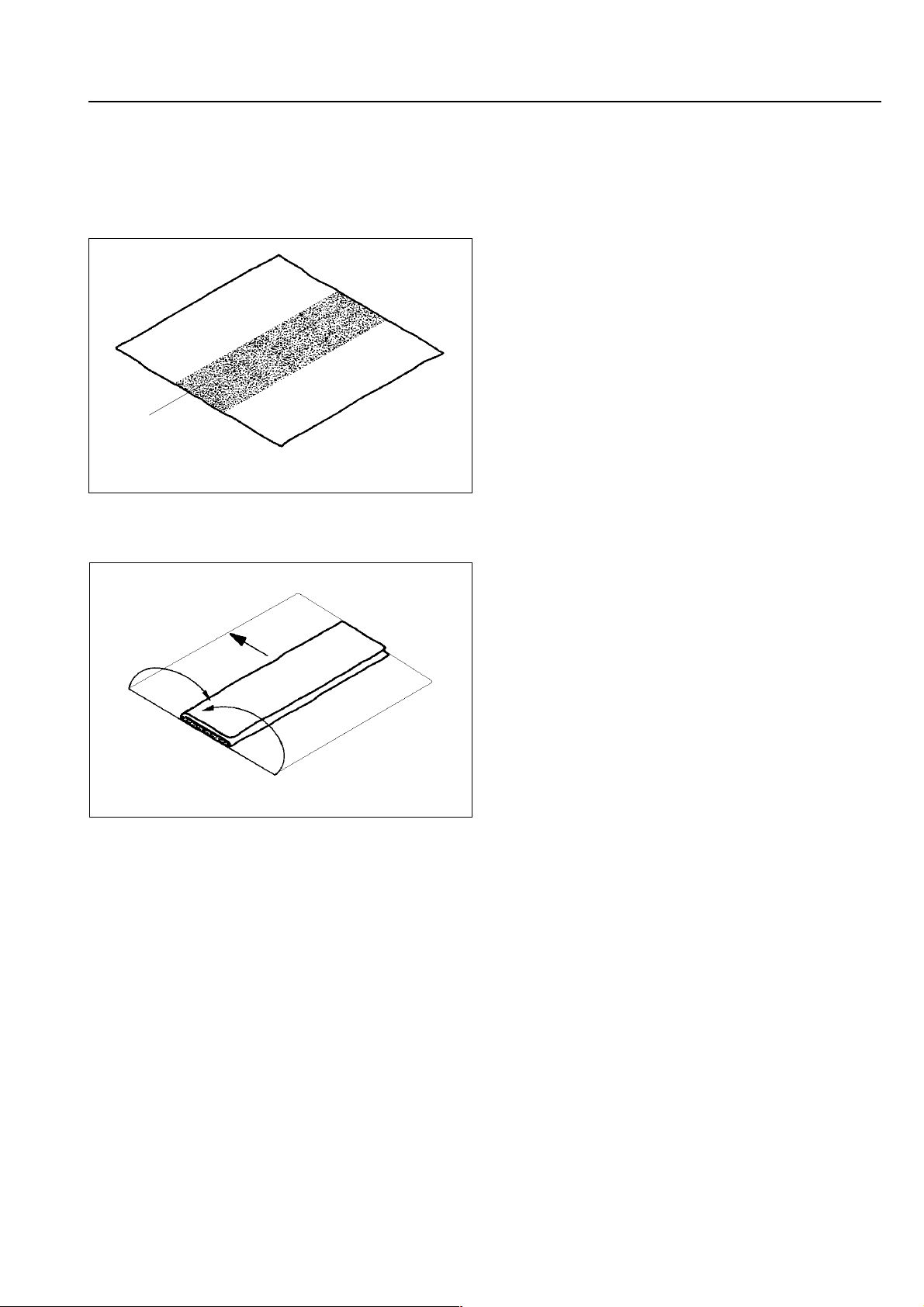

Streuwachs
Die mittlere Fläche eines dünnen Tuches mit
Mangelwachs bestreuen.
Pflege der Aluminiummulde
Wenn sich z.B. Kalkablagerungen bzw. Stärkereste an der Mulde abgesetzt haben, so
können diese mit handelsüblichen Spül- und
Putzmitteln entfernt werden.
Benutzen Sie keine grobkörnigen Scheuermittel oder Reinigungstücher die mit Schleifpapier besetzt sind!
Wäscheabstreifer
Will man die Federbleche oder das Mangeltuch reinigen, die Bügelwalze nachwickeln
oder eine kurze Zeit ohne Wäscheabstreifer
mangeln, so ist der Wäscheabstreifer hochzustellen.
Nach längerer Laufzeit der Mangel müssen
die Spitzen der Federabstreifer von Ablagerungen (Stärke, Schmutz usw.) gereinigt werden. Nur so ist eine einwandfreie Funktion
des Wäscheabstreifers gewährleistet.

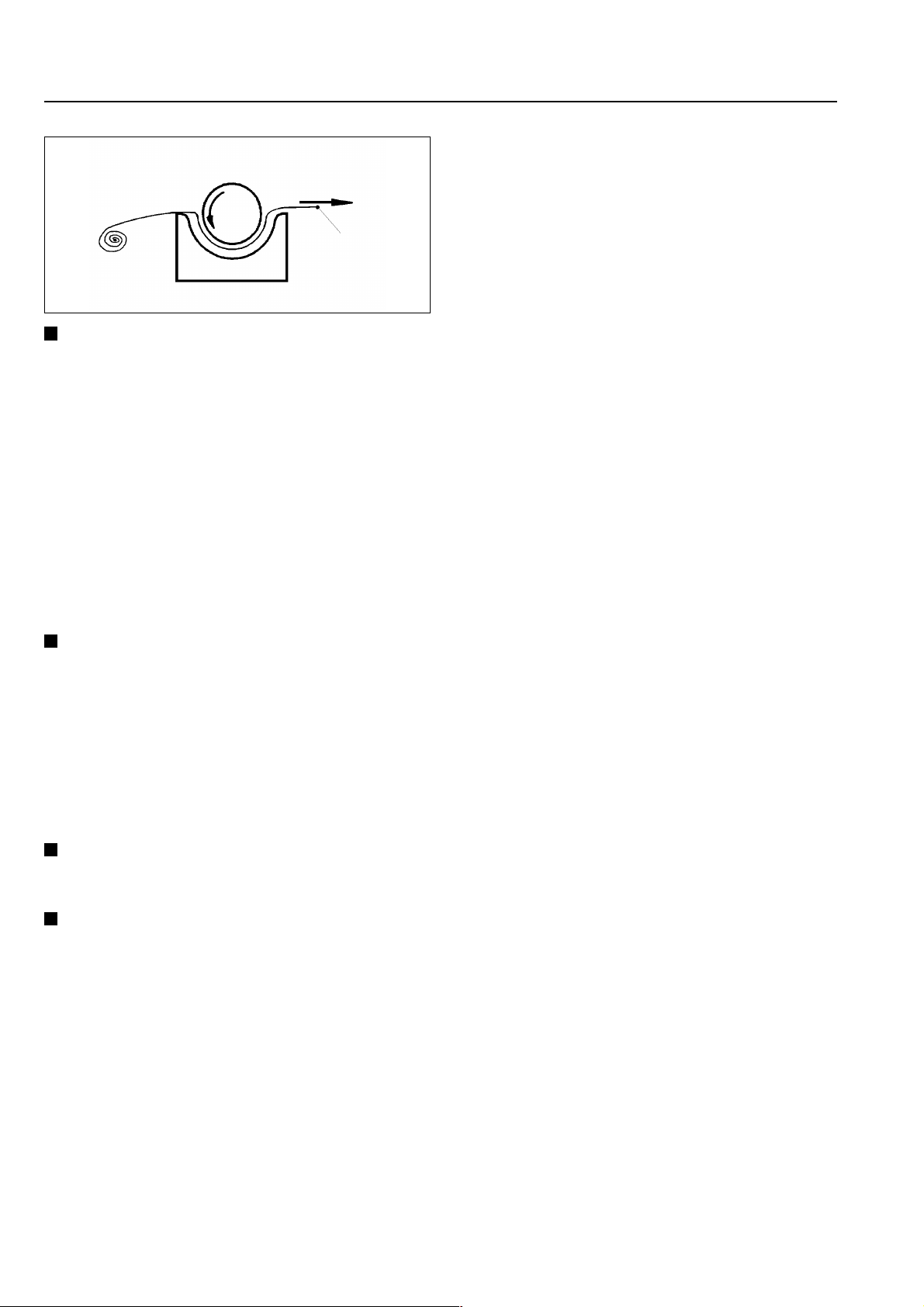

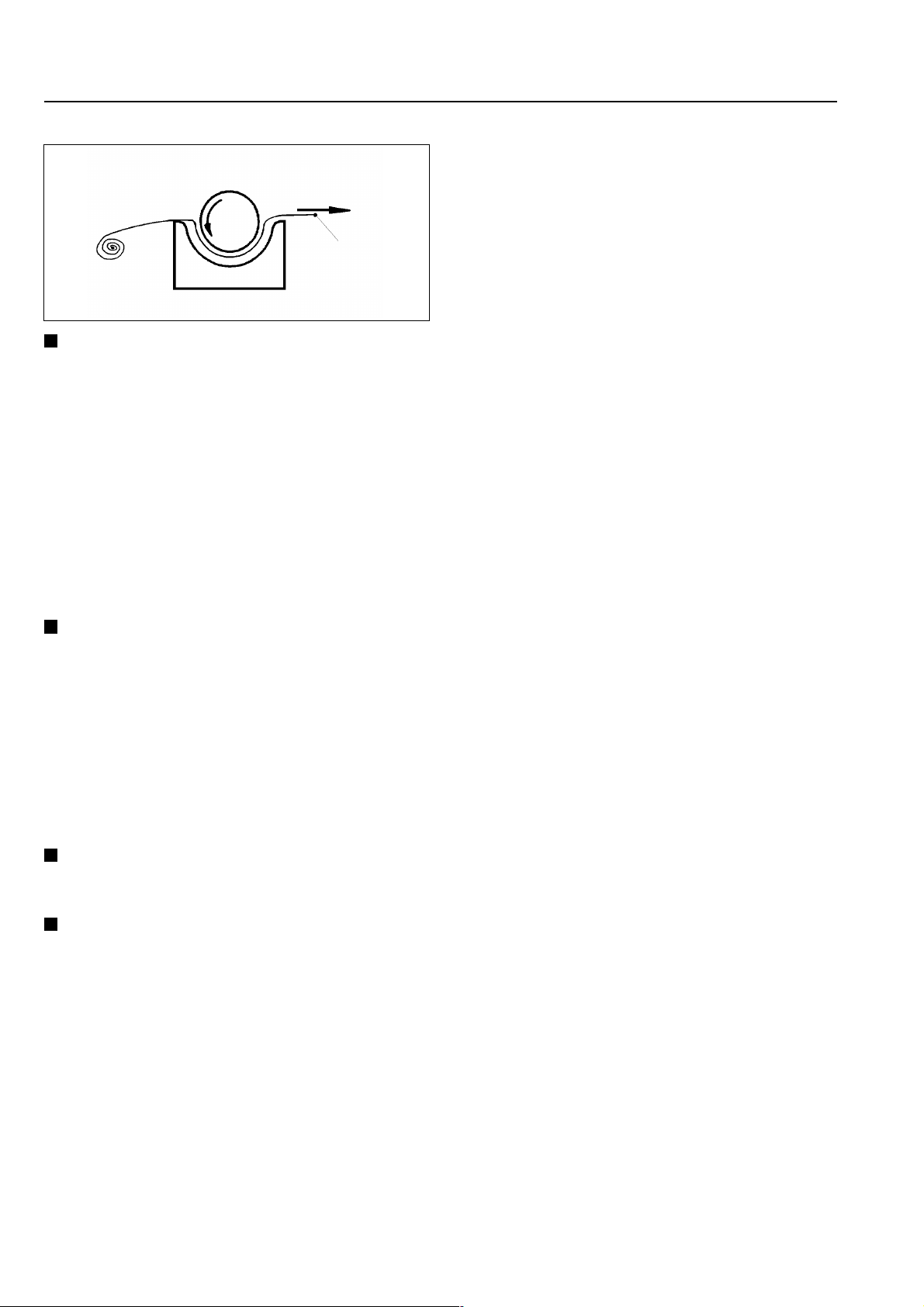

Einlegerichtung
Die beiden Enden einschlagen und wie ein
Wäschestück eingeben. Es ist darauf zu achten, daß die übergeschlagenen Enden zur
Walze liegen.
Das Tuch wird von links oder rechts in den erforderlichen Abständen über die gesamte Arbeitsbreite in die Maschine eingegeben.
Das Wachsen sowie das Reinigen der Mulde
soll bei Temperatureinstellung lll und kleinster Mangelgeschwindigkeit erfolgen.
Lager und Getriebe
Lagerstellen und Getriebe sind mit ausreichenden Schmiermitteln für mehrjährigen Betrieb versehen.
Maschine nur bei Stillstand schmieren!
Maschine spannungsfrei machen!
Bei abgenommenen Maschinenverkleidungsteilen besteht Verbrennungsgefahr!
Nach den Wartungsarbeiten sind alle Maschinenverkleidungsteile wieder zu montieren!
Original-Reinigungstücher und Mangelwachs
können auch über den Miele-Kundendienst
bezogen werden.
17 M.-Nr. 05803020
Reinigung und Pflege

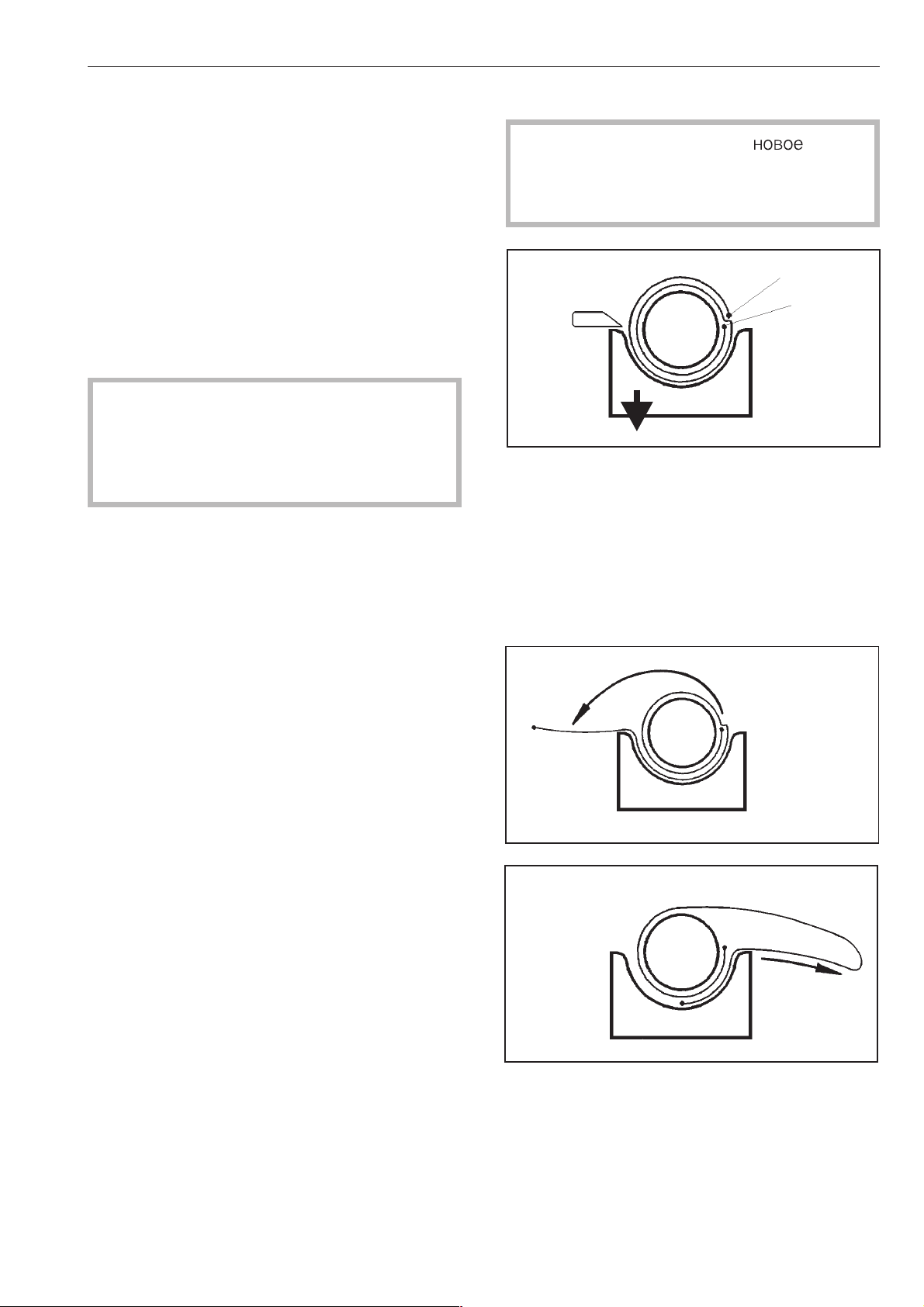

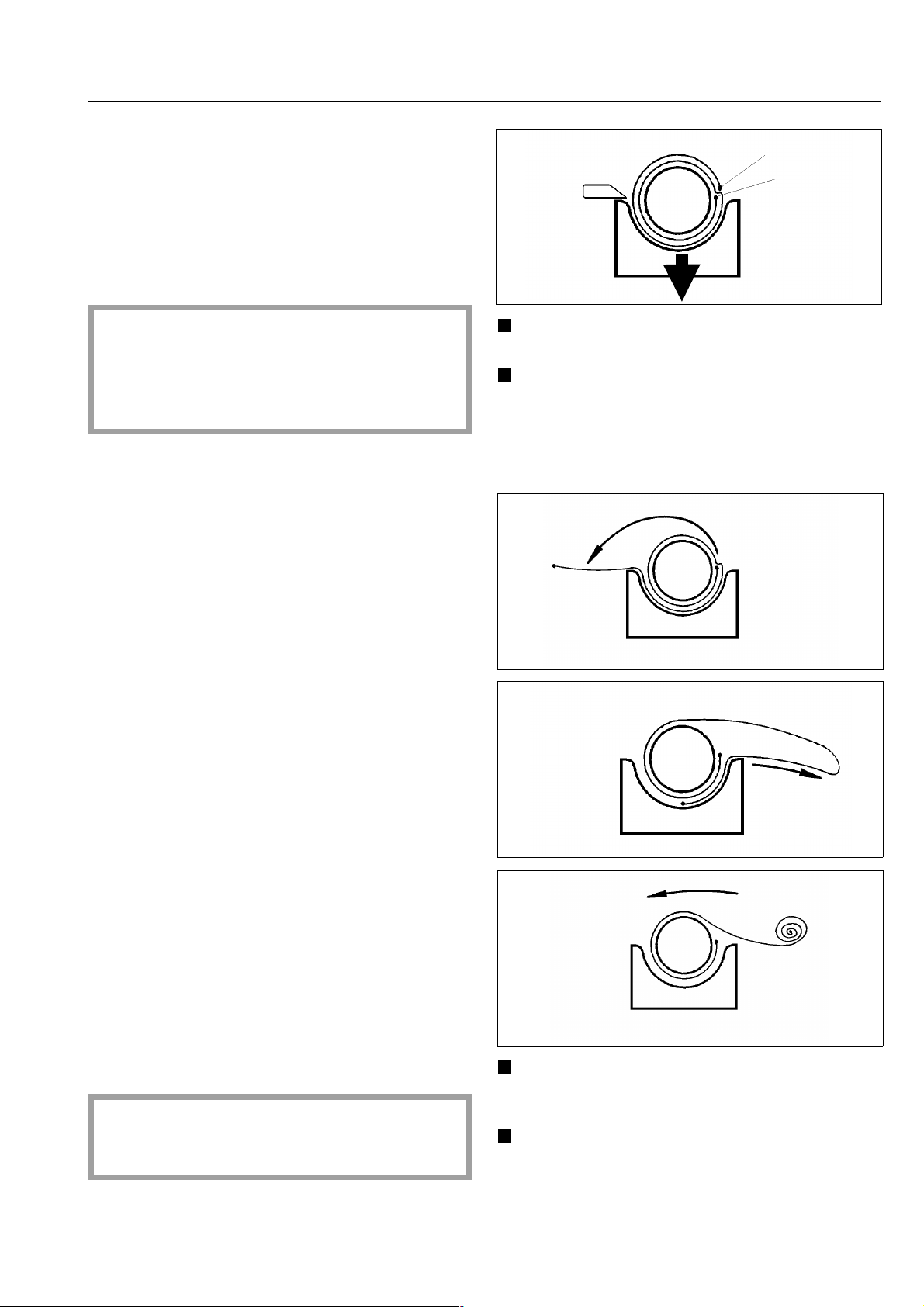

Bewicklungshinweise für Walzen mit Stahlwolle

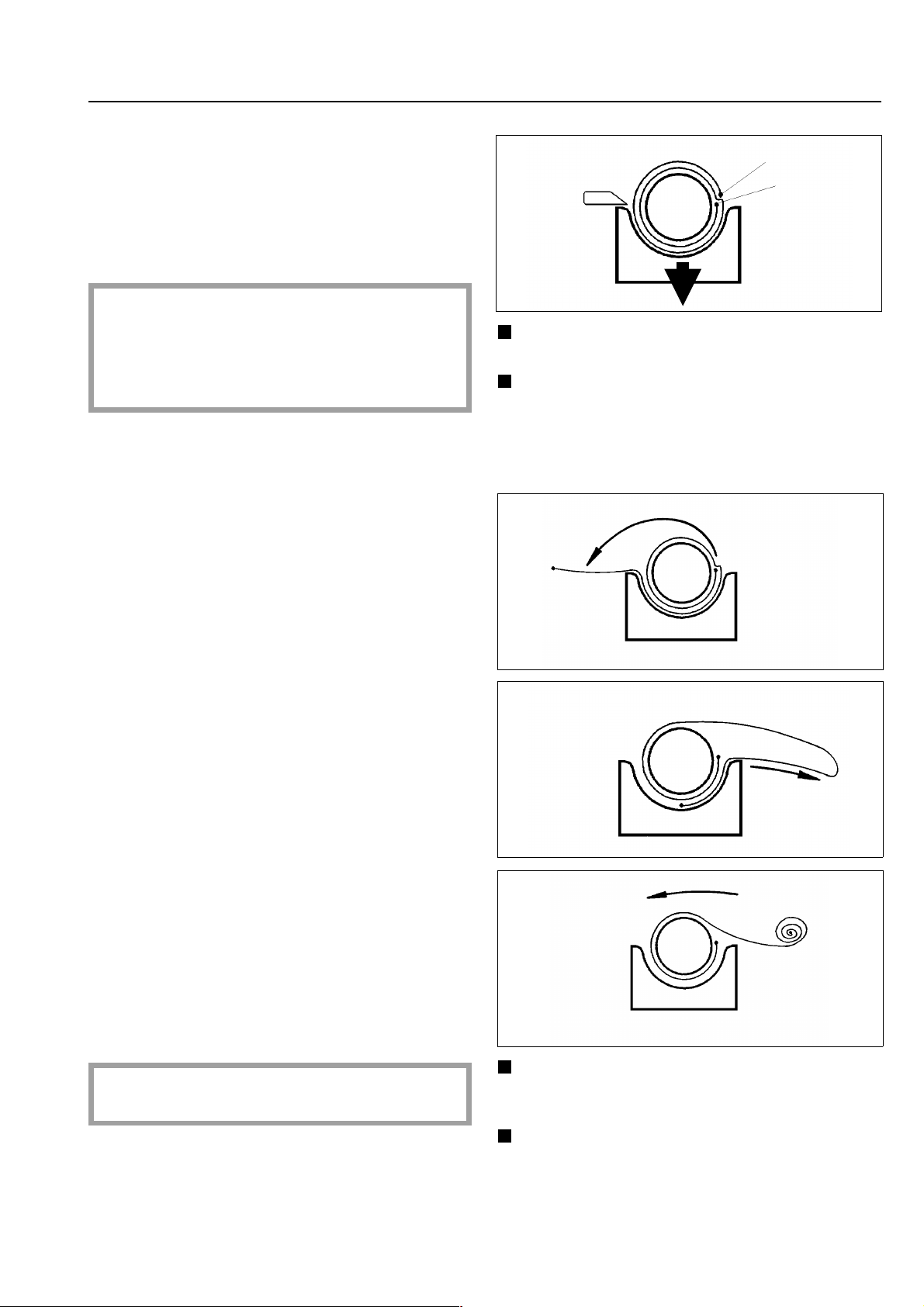

Mangeltuch abnehmen

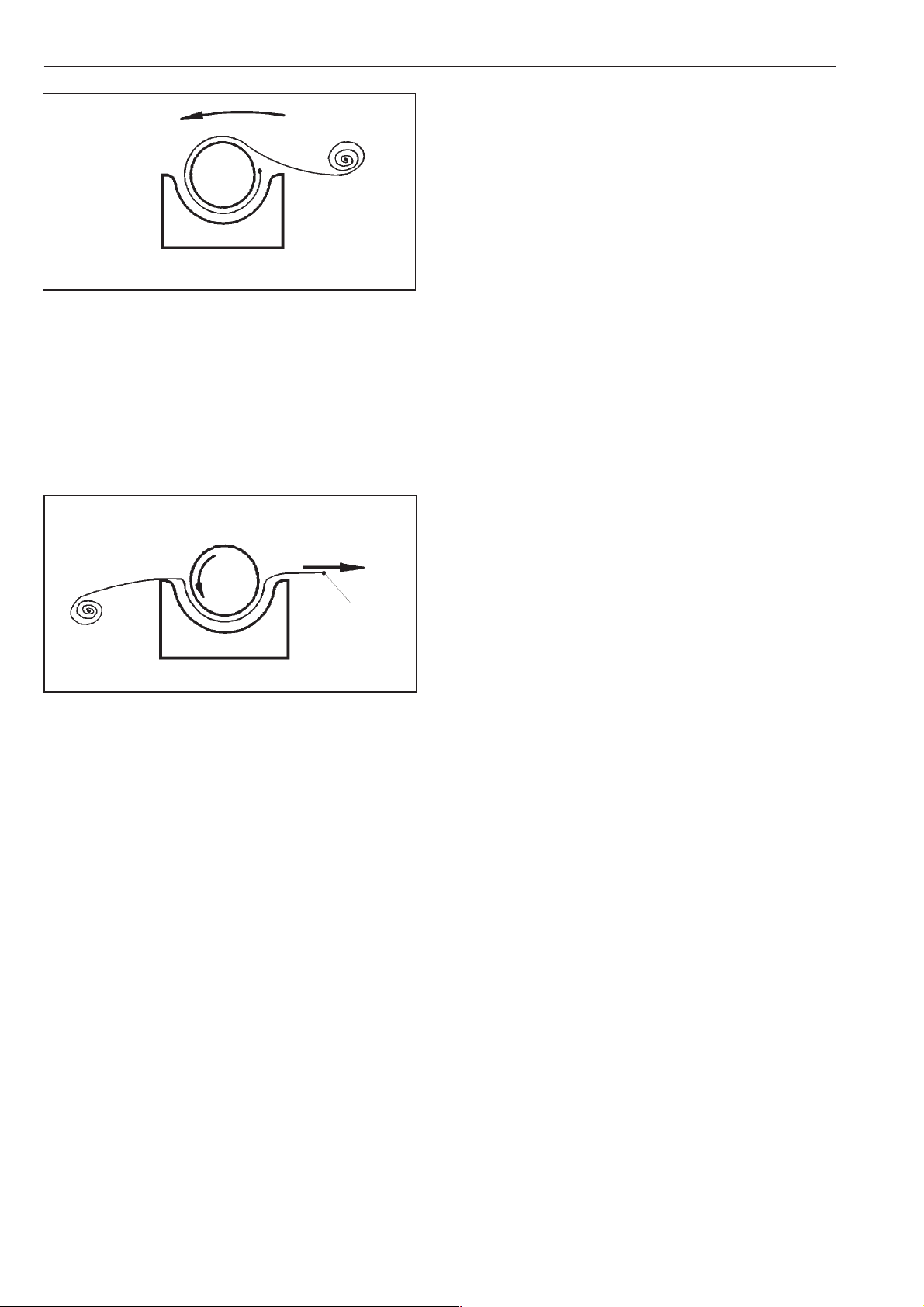

Mangeltuch aufziehen
Neues Mangeltuch vor Gebrauch
nicht waschen.
Vor Abnahme des Mangeltuches (zwecks Reinigung oder Austausch) die Mulde abkühlen
lassen.
Das Ende des Mangeltuchs muß oben auf
der Walze sichtbar sein.
Maschine ausschalten und den Wäscheabstreifer hochstellen.
Gegebenenfalls die seitlichen Bänder lösen
und das Ende des Mangeltuchs über den Eingabetisch oder nach hinten legen.
Taster “Ö Rückwärtslauf” betätigen und
das Mangeltuch vorsichtig abnehmen.
Bewicklung
Eine Nach- oder Neubewicklung der Walze
mit Stahlwolle sollte grundsätzlich vom Kundendienst durchgeführt werden.
Beim Bewickeln mit Stahlwolle Sicherheitshandschuhe tragen. Verletzungsgefahr!
Mangeltuch bei aufgeheizter Maschine und
angepreßter Mulde in Pfeilrichtung (Pfeile auf
die Stahlwollbewicklung) auflegen. Die Vor-
derkante des Tuches mit einer Stahlbürste
auskämmen und das Tuch einlaufen lassen.
Ca. 5-10 min. die Walze laufen lassen, da-
nach den überlappenden Streifen abschnei-
den und auskämmen, wie auch beim Tuchan-
fang.
HM 38-175/205 Umfang max. 1158 mm
(mit Tuch)
Mangeltuch waschen
Mangeltuch bei geringen Verfärbungen mög-
lichst nicht waschen (Gelbfärbung ist normal).
Stark verschmutztes Tuch in einem Koch-
waschprogramm bei 95 °C waschen, schleu-
dern und in der alten Lage feucht wieder auf-
legen.
Stahlwollbewicklung auf Abmessung bringen.
HM 38-175/205 Umfang max. 1138 mm
(ohne Tuch)
Die in die Mulde gefallenen Stahlwollreste entfernen.
M.-Nr. 05803020 18
Reinigung und Pflege
Bewicklungshinweise für Walzen mit
Lamellenfeder-Belag
Eine wesentliche Voraussetzung zur fehlerfreien Funktion der Mangel, höchsten Leistung,
Wartungsfreiheit und langen Lebensdauer
des Belages ist nur dann gegeben, wenn das
dickenmaßbeständige, eigens für Lamellenfeder-Beläge konstruierte Mangeltuch verwendet wird.
Achtung: Nur Mangelwäsche bis 3 mm
Dicke sollte gemangelt werden. Dicke,
knäuelige Wäschestücke, hohe Knöpfen,
Gardienenrollen und ähnliches können die
Lamellenbewicklung beschädigen.
Nach der Inbetriebnahme
Es ist vorteilhaft, ca. 40 Arbeitsstunden nach
der Inbetriebnahme, das durch Streckung entstandene Überlappungsstück des Mangeltuches bis auf ca. 20 mm abzuschneiden und
ca. 15 mm lang mit einer Drahtbürste auszufransen. So werden Feuchtigkeitsstreifen und
Druckschatten vermieden. Die bewickelte
Walze muß an allen Stellen genau gleich dick
sein und überall an der Mulde fest anliegen.
Wäscheeingabe
Maschine ausschalten, und die Mulde fährt
ab.
Beim Abnehmen und Auflegen des Mangeltuches das Handrad gegen den Uhrzeigersinn bis an den Anschlag drehen, damit die
Mulde abgefahren ist und nicht wieder anfahren kann.
Tuchende
Tuchanfang
Phase 1
Phase 2
Mangeltuch waschen
Das Mangeltuch wird durch den Waschprozeß wieder in einen weicheren, elastischeren,
wachsfreien und gut feuchtigkeitsaufnehmenden Zustand versetzt, jedoch so selten wie
möglich in einem Kochwaschprogramm bei
95 °C waschen und wenden. Nach dem letzten Spülgang muß das Tuch völlig alkalifrei
sein.
Nicht absäuern! Nicht zu stark schleudern,
um Faltenbildung zu verhindern.
Abnehmen des Mangeltuches
Wird ein neues Mangeltuch aufgelegt, ist
es vorher in einem Kochwaschprogramm
bei 95 °C zu waschen.
Phase 3
Phase 4
Den Wäscheabstreifer hochstellen.
Das Tuch abnehmen, wie in der Abbildung
Phase 2-4 gezeigt wird.
Beim Abnehmen soll es langsam und vorsichtig aus den Haltedornen des Lamellenfeder-Belages gezogen werden.
19 M.-Nr. 05803020
Reinigung und Pflege
Tuchanfang
Phase 5
Die Maschine bei kleinster Drehzahl einschalten und das Mangeltuch durchlaufen
lassen, wie in Phase 5 gezeigt.
Auflegen des Mangeltuches bei Walzenbewicklung mit Lamellenfeder-Belag
Das Mangeltuch sollte in feuchtem Zustand
aufgelegt werden.
Dunkelfärbung des Mangeltuches
Eine leichte bis starke Braunfärbung des Man-
geltuches ist normal.
Eine Schwarzfärbung kann gemindert werden
durch:
- Unbedingt die ganze Walzenbreite ausnut-
zen.
- Bei kleineren Wäschestücken die Walzen-
breite gleichmäßig ausnutzen und nicht im-
mer an der gleichen Stelle mangeln.
- In den Mangelpausen die Mulde abfahren
und die Muldentemperatur reduzieren.
Es wird eine Doppellage in einem Stück um
die Walze gewickelt. Das Tuch an den Rändern der Walze nicht unterschlagen!
Das Tuch auflegen. Sicherstellen, daß das
Handrad gegen den Uhrzeigersinn bis an
den Anschlag gedreht ist, damit die Mulde
abgefahren ist und nicht wieder anfahren
kann. Maschine einschalten und in Wäschedurchlaufrichtung bei kleiner Drehzahl
einziehen lassen, bis eine Lage faltenfrei
und glatt liegt. Somit wird die Mulde nicht
durch die Haltedorne der Lamellen beschädigt.
Die Maschine ausschalten und die Mulde
mit dem Handrad 4 Umdrehungen im Uhrzeigersinn anfahren.
Maschine einschalten, die Mulde fährt jetzt
ganz an. Die Walze langsam drehen lassen. Das Mangeltuch muß faltenfrei aufliegen. Anschließend die Walze ca. 5 Minuten drehen lassen.
M.-Nr. 05803020 20

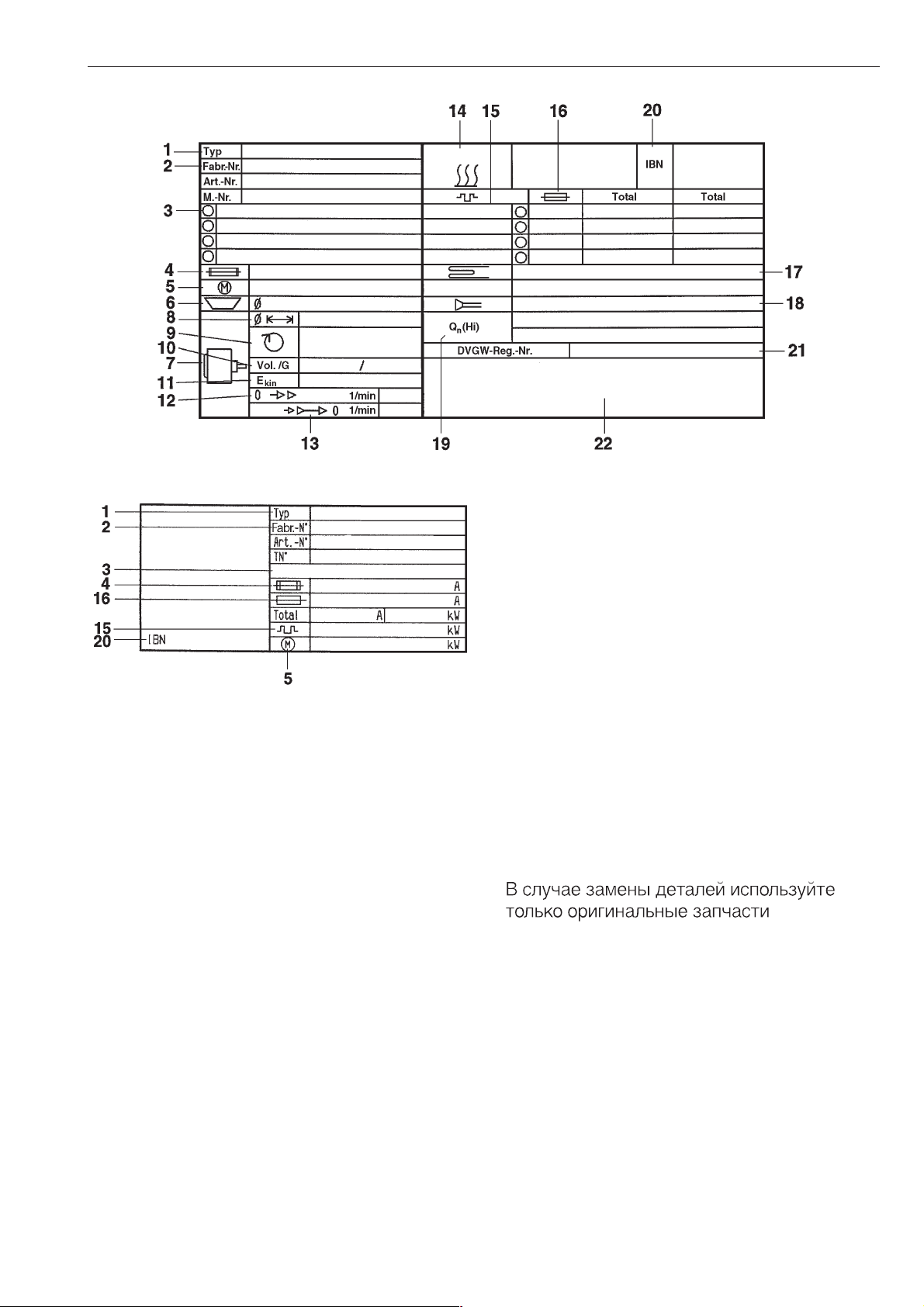

Bedeutung der Symbole auf dem Typenschild
1 Maschinentyp
2 Maschinennummer/Baujahr*
3 Spannung/Frequenz
4 Steuersicherung
5 Antriebsmotor
6 Tellerdurchmesser/Telleranzahl*
7 Trommeldaten*
8 Trommeldurchmesser/Trommeltiefe*
9 Schleuderdrehzahl*
10 Trommelinhalt/Wäschetrockengewicht*
11 Kinetische Energie*
12 Hochlaufzeit*
13 Bremszeit*
14 Heizung
15 Elektroheizung
16 Sicherung (bauseitig)
17 Dampfheizung indirekt*
18 Dampfheizung direkt*
19 Gasheizung
20 Inbetriebnahmedatum
21 DVGW-Reg.-N° (Wasser)*
22 Feld für Prüfzeichen
*)gilt nicht für diesen Muldenmangeltyp
Bei Störungen benachrichtigen Sie bitte den
Werks-Kundendienst.
Der Kundendienst benötigt Typ und Maschinennummer [Fabr.-No]. Beide Angaben finden Sie auf dem Typenschild.
Im Ersatzfall dürfen ausschließlich Original-Ersatzteile verwendet werden (auch in
diesem Fall benötigt der Kundendienst Typ
und Maschinennummer [Fabr.-No] ).
Geräuschemission
A-bewerteter Schalleistungspegel
HM 38-205 Gas 74,1 dB
gemessen nach DIN (IEC) 45 635
Kennzeichnung nach MaschinenLärmverordnung 3. GSGV § 1. 1.a
21 M.-Nr. 05803020
Hinweise für den Aufsteller
Die Muldenmangel darf nur durch den Kundendienst oder einen autorisierten Fachhändler in Betrieb genommen werden.
Die Maschine darf nicht mit Reinigungsmaschinen, die mit PER- oder FCKW-haltigen
Lösungsmitteln arbeiten, in einem Raum betrieben werden. Austretende Dämpfe können
sich durch Funkenbildung am Kollektor-Motor
zu Salzsäure umwandeln, wodurch unangenehme Folgeschäden hervorgerufen werden.
Aufstellen der Maschine

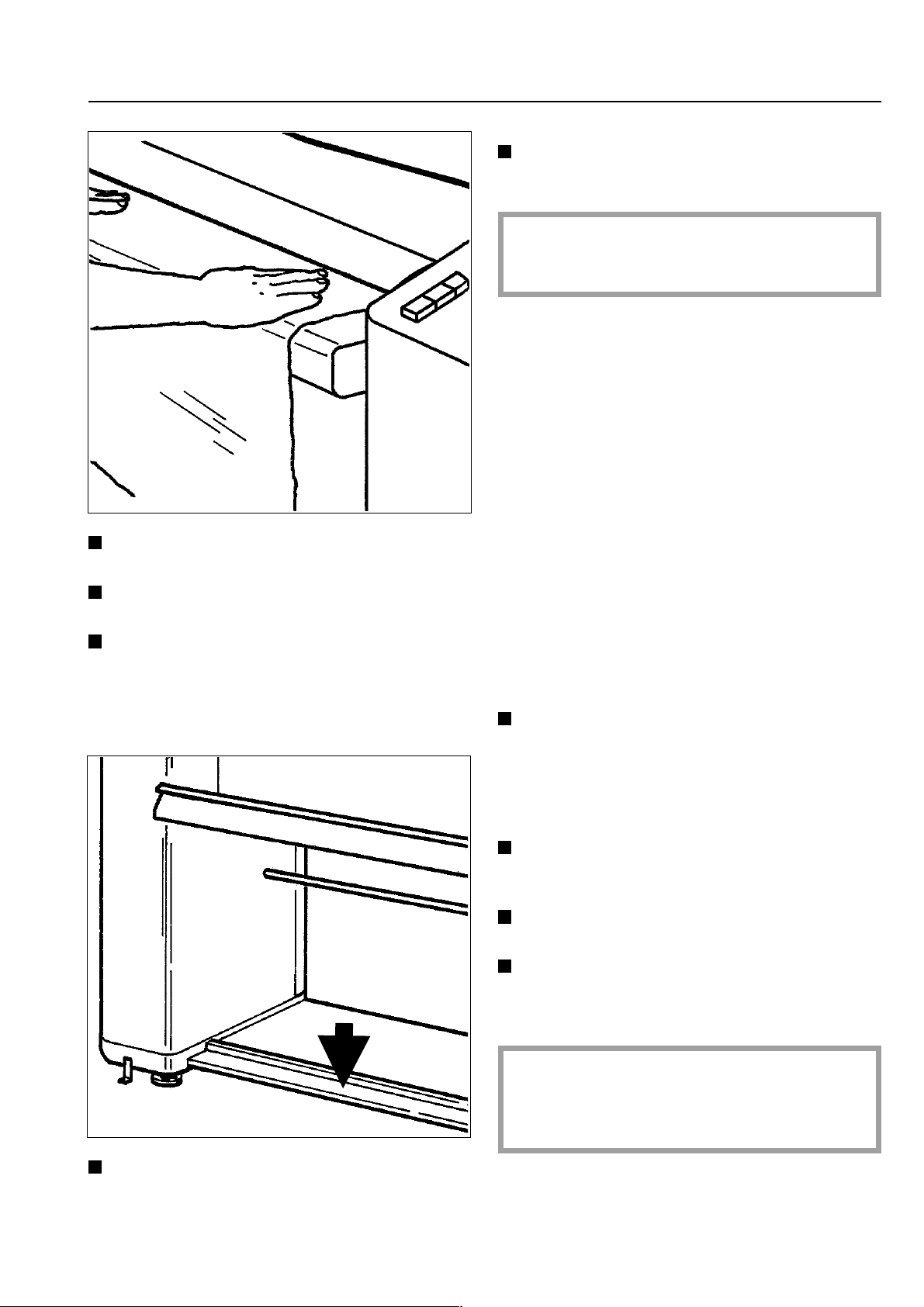

Die Maschine mit dem Holzrahmen zum Aufstellungsort transportieren. Am Aufstellungsort die Maschine vom Holzrahmen heben.
Ansatzpunkte für Hebegeschirre wie
Hebebänder, Hebehaken sind unter den beiden seitlichen Grundrahmen der Maschinenständer im Bereich der Stellfüße.
Bei der Aufstellung ist darauf zu achten, daß
die Freiräume neben den Maschinenständern
mindestens 400 mm betragen, damit die seitlichen Verkleidungsbleche zugängig bleiben.
Entfernen der Transportsicherung
Die an der Rückseite angeordnete Transportsicherung entfernen. Bei gasbeheizten Maschinen entfällt diese.
Ausrichten und Befestigen der Mangel

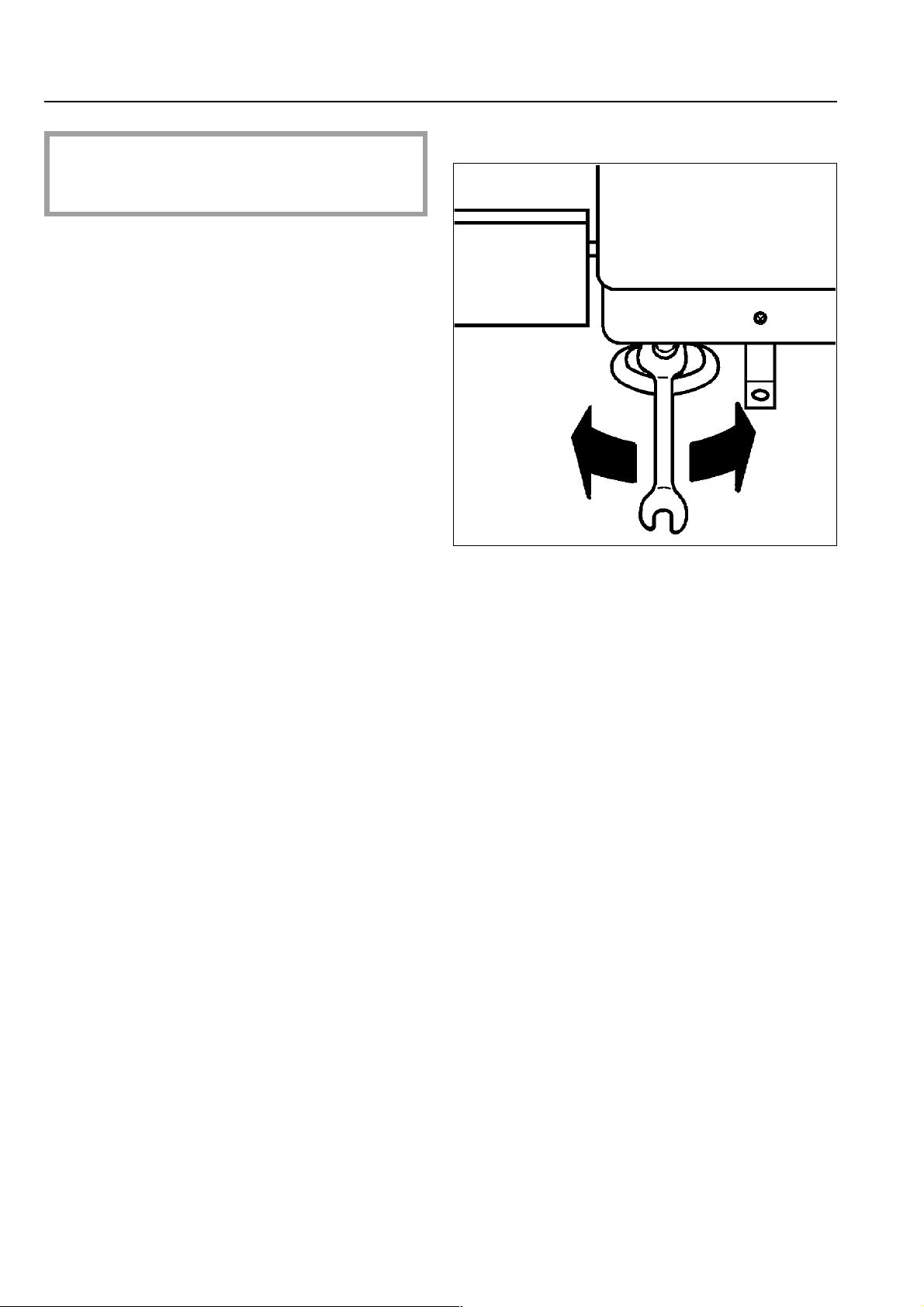

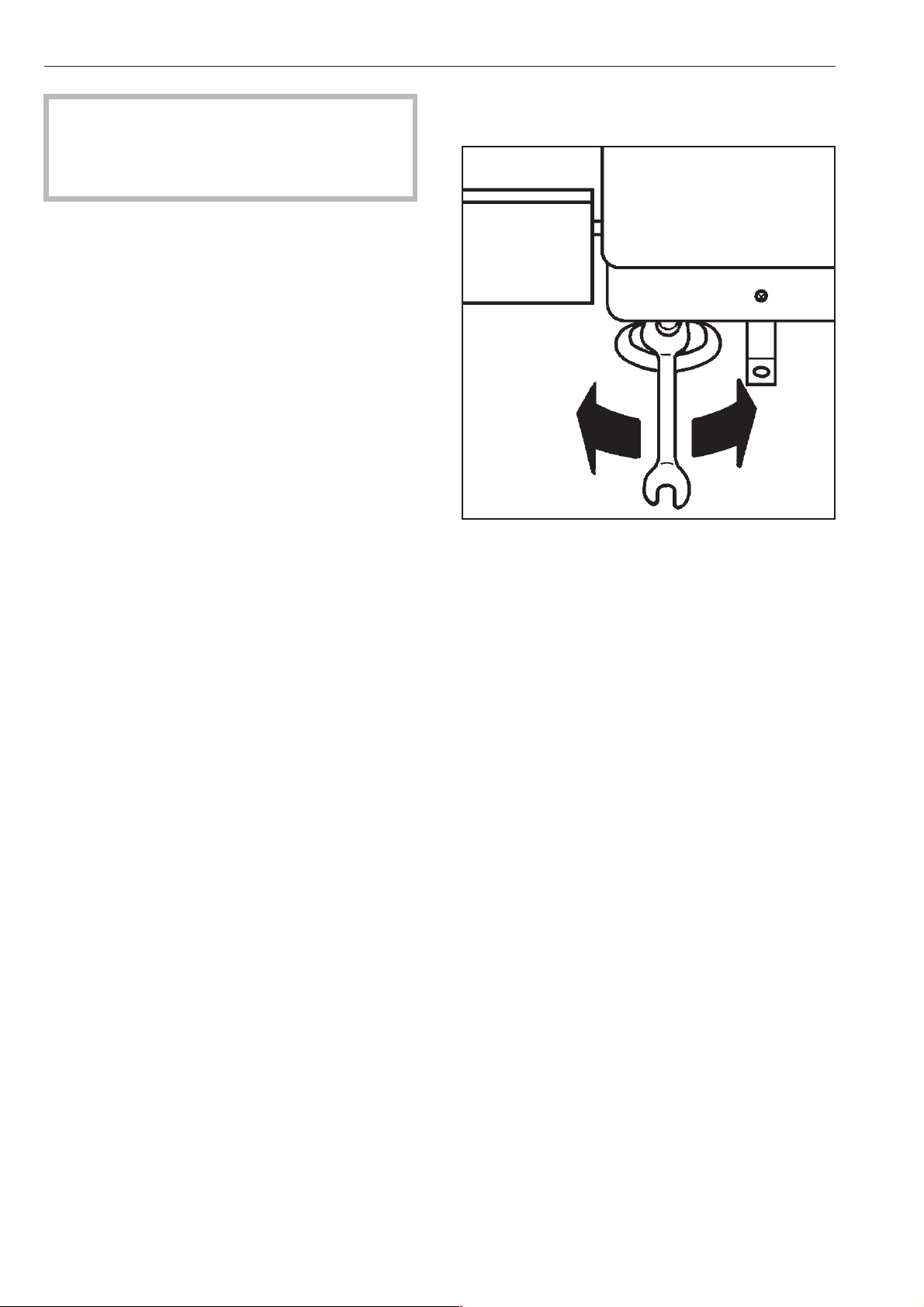

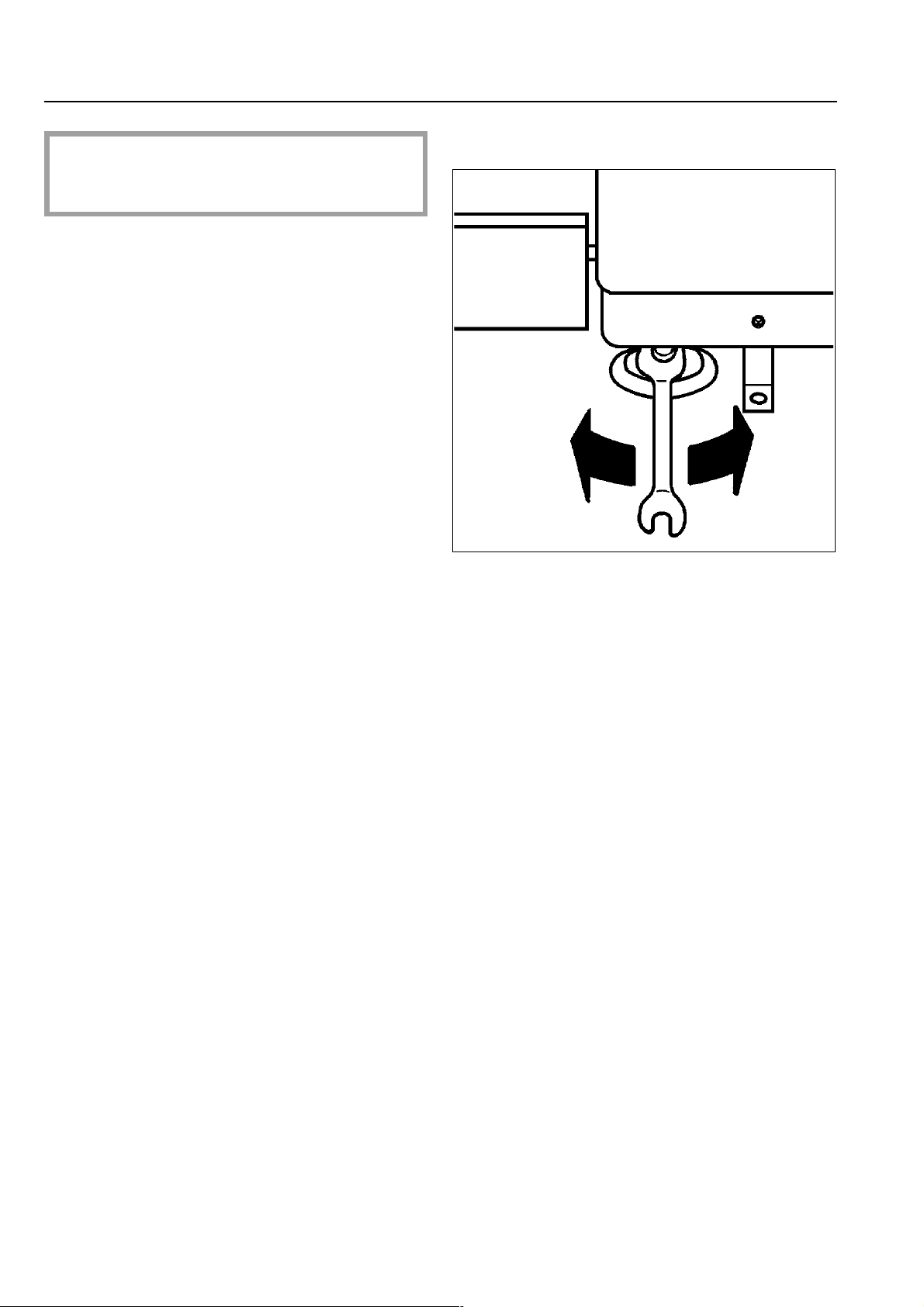

Die Maschine in Längs- und Querrichtung mit
Hilfe einer Wasserwaage und der Stellfüße
waagerecht ausrichten (Schraubenschlüssel
sw 19 mm).
Beim Verstellen müssen die Schrauben der
Befestigungswinkel gelöst sein. Nach dem
Ausrichten die Stellschrauben der Füße durch
Kontern sichern.
Mit den im Beipack befindlichen Dübeln und
Schrauben muß die Maschine am Boden befestigt werden. Die Bohrungen für die Dübel
können durch die Bohrungen der Befestigungswinkel gebohrt werden (siehe Aufstellungsplan). Nach dem Festziehen der Bodenbefestigungsschrauben werden die
Schrauben zur Befestigung der Winkel am
Sockel angezogen.
Montage des Ablegetisches
Die beiden an den Ständerinnenseiten anzubringenden Konsolen für den Ablegetisch werden mit je 2 beigefügten M 8- Schrauben befestigt.
Der Ablegetisch wird auf die Konsolen gelegt
und so ausgerichtet, daß der Spalt zwischen
Muldenauslaufkante und Ablegetisch möglichst gering ist. Ablegetisch mit den beiliegenden Holzschrauben befestigen.
M.-Nr. 05803020 22
Hinweise für den Aufsteller
Elektroanschluß
Den Elektroanschluß darf nur ein zugelassener Elektro-Installateur unter Einhaltung der
länderspezifischen Vorschriften wie z.B. VDE (Deutschland), ÖVE (Österreich) und
SEV (Schweiz) - und der Vorschriften des zuständigen Elektrizitätswerkes vornehmen.
Die elektrische Ausrüstung der Maschine entspricht IEC 335-1 und IEC 335-2-44.
Die Maschine ist werkseitig für AC 3N 50 Hz
geschaltet. Die Spannungsangabe befindet
sich auf dem Typenschild.
Beachten Sie den beiliegenden Schaltplan,
Installationsplan und Installationsanweisung. Diese Pläne sind wichtig für den Anschluß der Maschine.
Die Maschine ist bauseitig mit einer fest verlegten Anschlußleitung (NYM-J) zu versehen.
Schaltkasten und Schaltplan befinden sich im
linken Seitenständer. Die Netzanschlußklemme befindet sich im Schaltkasten.
Abluftleitung für die Wrasenabsaugung
- Siehe auch Bestimmung von Abluft-, Zuluftund Belüftungsquerschnitten -
Die bauseitig zu verlegende Abluftleitung darf
nicht in einen mit Gas-, Kohle- oder Öl-Feuerstellen belegten Kamin geführt werden. Sie
muß außerdem von der Abluftleitung eines
Wäschetrockners getrennt geführt werden.
Die feuchtwarme Abluft ist auf kürzestem
Weg ins Freie zu leiten.
Die Abluftleitung ist strömungstechnisch günstig (wenig Bögen, gut ausgebildete Anschlüsse und Übergänge) zu verlegen.
Der Anschlußstutzen für die Wrasenabsaugung befindet sich an der Rückseite des rechten Ständers.
Zur Entwässerung ist bei einer nach oben geführten Abluftleitung -an der tiefsten Stelleein Kondensatablaufloch (3-5 mm ø) vorzusehen.
Die Absaugleitung muß einen Innendurchmesser von 60/70 mm haben.
Vor dem Netzanschluß die Mulde am Handrad ganz herunterdrehen und dann 12 Umdrehungen hochdrehen.
Den Netzanschluß vornehmen und Hauptschalter (bauseitig) einschalten.
Bei richtiger Phasenfolge fährt die Mulde ab.
Bei falscher Phasenfolge fährt die Mulde an
und zwei Phasen sind zu tauschen.
Die Mulde am Handrad 12 Umdrehungen herunterdrehen und Hauptschalter (bauseitig)
einschalten.
Nach Erreichen der Temperatur durch Betätigung der Taste “I Ein" die Mulde anfahren.
Nach erfolgter Aufstellung und Anschluß
der Maschine sind unbedingt alle demontierten Außenverkleidungsteile wieder zu
montieren.
Auf hinreichende Belüftung des Aufstellungsraumes ist zu achten.
Das Rohrende einer ins Freie geführten Abluftleitung ist gegen Witterungseinflüsse zu
schützen.
Durch eine ins Freie geführte Abluftleitung
darf keine unzumutbare Belästigung entstehen.
23 M.-Nr. 05803020
Hinweise für den Aufsteller
Gasanschluß
Den Gasanschluß darf nur ein zugelassener
Installateur unter Einhaltung der länderspezifischen Vorschriften wie zum Beispiel:
- DVGW-TRGI, DVGW-TRF, DVGW-Arbeitsblatt G 631 sowie die einschlägigen
UVV-Vorschriften (Deutschland)
- ÖVGW-TR Gas, ÖVGW-TRF (Österreich)
- SVGW-Gas (Schweiz) sowie
- Vorschriften des zuständigen Gasversorgungsunternehmens
- regionale Bauordnungen und
- Feuerungsverordnungen vornehmen.
Beachten Sie den beiliegenden Installations-
plan und die Installationsanweisungen, sie
sind wichtig für den Gasanschluß.
Die Gasheizung ist werkseitig entsprechend
der gastechnischen Angaben auf dem Gerät
(siehe Aufkleber auf der Maschinenrückseite)
eingestellt.
Bei Wechsel der Gasfamilie ist ein Umbausatz
beim Kundendienst anzufordern (Maschinentyp und Maschinennummer, sowie die Gasfamilie, Gasgruppe, den Gasanschlußdruck
und das Aufstellungsland angeben).
Beachten Sie bitte die Installationsanweisung
für gasbeheizte Geräte. Diese Umstellung
darf nur von einem zugelassenen Fachmann
vorgenommen werden.
Nach erfolgter Aufstellung und Anschluß
der Maschine sind unbedingt alle demontierten Außenverkleidungsteile wieder zu
montieren.
Reparaturen an Gasgeräten nicht selbst
durchführen! Schäden dürfen nur durch Fachleute behoben werden.
Wenden Sie sich bitte umgehend an den
Werks-Kundendienst oder an einen autorisierten Fachhändler.
Abgasleitung
Beachten Sie den beiliegenden Installationsplan und die Installationsanweisungen.
Der Anschlußstutzen 120 mm für die Abgasabsaugung befindet sich an der Rückseite
neben dem rechten Ständer.
Auf hinreichende Belüftung des Aufstellungsraumes ist zu achten.
Bei der ersten Inbetriebnahme kann sich Luft
in der Zuleitung befinden und eine Zündung
innerhalb der Sicherheitszeit bleibt aus.In diesem Fall leuchtet die Anzeigenleuchte "yx
Zündstörung” auf, es ist der Taster "yx Zündentstörung" zu drücken. Dieser erneute Startvorgang kann mehrfach wiederholt werden,
bis die Luft entwichen ist und die Brennerflamme brennt.
Erscheint während der Sicherheitszeit kein
Flammsignal, schließt das Ventil und die Zündung wird abgeschaltet (Störung mit Verriegelung). Anzeigeleuchte "yx Zündstörung" leuchtet auf. Eine Entriegelung erfolgt durch
betätigen des Taster "yx Zündentstörung".
M.-Nr. 05803020 24
25 M.-Nr. 05803020
M.-Nr. 05803020 26
Inhoud
bladzijde
Veiligheidsinstructies en waarschuwingen . . . . . . . . . . . . . . . . . . . . . . . . . 28
Uw bijdrage aan de bescherming van ons milieu . . . . . . . . . . . . . . . . . . . . . 30
Algemeen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Bedieningselementen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Veiligheidsvoorzieningen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Wasgoed voorbereiden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Mangelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Persen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Na het mangelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Aanwijzingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Stroomuitval tijdens het mangelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Wasterugvoersysteem (optie) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Invoersingels (optie) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Reiniging en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Muldenmangel met was behandelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Rol met staalwolbewikkeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Rol met lamellen-veerbewikkeling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Symbolen op het typeplaatje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Aanwijzingen voor de installateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Opstelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Transportbeveiliging verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Tafel monteren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Gasaansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Afvoer verbrandingsgassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
De muldenmangel mag uitsluitend door de
Technische Dienst van Miele Nederland B.V.
worden geïnstalleerd.
27 M.-Nr. 05803020
Veiligheidsinstructies en waarschuwingen
Lees eerst deze gebruiksaanwijzing voordat u het apparaat in gebruik neemt. Dat is
veiliger voor uzelf en u voorkomt hiermee
onnodige schade aan het apparaat.
Verantwoord gebruik
Deze muldenmangel mag uitsluitend wor-
den gebruikt voor het mangelen van textiel dat geschikt is voor mangelen en dat in
water is gewassen.
De muldenmangel mag alleen in droge
ruimten worden gebruikt.
Elektrische veiligheid
Plaats de muldenmangel niet in één ruim-
te met reinigingsautomaten waarin oplosmiddelen worden gebruikt die PER of CFK’s
bevatten.
Gebruik de muldenmangel alleen wan-
neer alle afneembare onderdelen van de
ommanteling zijn gemonteerd. Onderdelen
die draaien, onder stroom staan of heet worden, liggen dan buiten bereik.
De veiligheidsvoorzieningen en de bedie-
ningselementen mogen niet worden beschadigd of verwijderd.
Wanneer de bedieningselementen of de
isolatie van de aansluitkabels beschadigd
zijn, mag het apparaat niet worden gebruikt
totdat het is gerepareerd.
De fabrikant kan niet aansprakelijk worden gesteld voor schade die is ontstaan door een
ontbrekende of beschadigde aarddraad (bijv.
een elektrische schok).
Er staat alleen dan geen spanning op het
apparaat als de hoofdschakelaar of de ze-
kering van de huisinstallatie is uitgeschakeld.
Gebruik
Zorg ervoor dat kinderen niet op of in de
buurt van de muldenmangel spelen of de
machine zelf bedienen.
Als het apparaat warm is en de mulde te-
gen de rol aanligt, bestaat er gevaar voor
verbrandingen als u de mulde aan de achterkant aanraakt.
Als u meerdere lagen wasgoed tegelijk
mangelt, pak het dan niet tussen de lagen
vast om het glad te trekken. Anders loopt u
het risico dat u uw handen niet meer op tijd
weg kunt trekken. Dit geldt ook voor broeken jaszakken die met de opening naar de
hete mulde toe liggen.
Alleen bij invoersingels:
Mangel geen wasgoed met franjes, dunne
bandjes of losse draden. Dergelijk wasgoed
kan het functioneren van de invoersingels ongunstig beïnvloeden.
Plaats een brandblusser in de buurt van
het apparaat voor het geval het wasgoed
vlam mocht vatten.
Reparaties mogen alleen door vakmen-
sen van Miele worden uitgevoerd. Ondeskundige reparaties kunnen groot gevaar
opleveren voor de gebruiker.
Defecte onderdelen mogen alleen door
originele Miele-onderdelen worden vervangen. Alleen van deze onderdelen garanderen
wij dat ze voldoen aan de veiligheidseisen die
wij aan onze machines stellen.
De elektrische veiligheid van het apparaat
is alleen gewaarborgd als het is aangesloten op een aardingssysteem dat volgens de
voorschriften is geïnstalleerd. Het is belangrijk dat u dit controleert en in geval van twijfel
de elektrische installatie door een vakman
laat inspecteren.
M.-Nr. 05803020 28
Alle landelijke veiligheidsvoorschriften moeten in acht worden genomen!
Gebruik van toebehoren
Toebehoren mogen alleen worden inge-
bouwd als ze uitdrukkelijk door Miele zijn
vrijgegeven. Als er andere onderdelen worden gebruikt, kunt u geen beroep meer doen
op bepalingen m.b.t. de garantie en de
product-aansprakelijkheid.
Veiligheidsinstructies en waarschuwingen
Basisregels voor het werken met de muldenmangel
Aan de invoerkant mogen alleen perso-
nen vanaf 18 jaar werken die volledig op
de hoogte zijn van de werking van de muldenmangel.
Personen met bijzonder dunne vingers
mogen niet aan de invoerkant van de muldenmangel werken.
Draag tijdens het mangelen altijd strakke
kleding. Losse en wijde mouwen, schorten en sjaaltjes kunnen door de rol worden
meegenomen.
Draag tijdens het mangelen geen ringen
of armbanden.
Trek het wasgoed op het invoerblad glad,
zo ver mogelijk van de mulde af. Voer van
slopen en dekbedovertrekken eerst de open
kant in. Houd de hoeken niet aan de binnenkant vast. Houd ook bandjes van hemden en
schorten niet vast, omdat u daarin kunt blijven
haken.
Veiligheidsmaatregelen bij gaslucht
- Gelden alleen voor gasverwarmde man-
gels.
Doof meteen alle vlammen!
Open alle deuren en ramen!
Sluit onmiddellijk de kraan van de gasme-
ter of de hoofdgaskraan!
Betreed ruimten waar u gas ruikt niet met
open vuur!
Steek geen lucifer of aansteker aan!
Niet roken!
Veroorzaak geen elektrische vonken, bijv.
door stekkers uit de contactdoos te trekken
of elektrische schakelaars (licht) of elektrische bellen (telefoon) te gebruiken!
Draai de gaskraan dicht die bij de muldenmangel is geïnstalleerd.
Als alle gaskranen dicht zijn en u de oorzaak van de gaslucht niet kunt vinden,
neem dan onmiddellijk contact op met het
plaatselijke gasbedrijf.
Controleer altijd of de veiligheidsvoorzie-
ningen goed zijn ingesteld. Alleen dan
kunnen kneuzingen, verbrandingen of zelfs
het verlies van handen worden vermeden.
Controleer dagelijks het functioneren van
de veiligheidsvoorzieningen.
Zorg ervoor dat het niet mogelijk is achter
de vingerbeveiliging te blijven haken.
Controleer voor u de rol achteruit laat
draaien of daardoor niemand in gevaar
wordt gebracht.
Zorg voor een goede beluchting van de
ruimte als u met een gasverwarmde mangel werkt.
Smeer het apparaat alleen als het stilstaat.
Let op! Controleer na installatie- of onderhoudswerkzaamheden alle onderdelen waar
gas door stroomt op lekkage.
Let daarbij vooral op de meetaansluiting bij
de gasklep, de netdrukwachter en de brander.
Dit moet worden gecontroleerd als de brander
is ingeschakeld èn als de brander is uitgeschakeld.
Als andere personen worden geïnstrueerd om
de muldenmangel te bedienen, moeten zij beslist op de hoogte zijn van deze veiligheidsinstructies.
Bewaar deze gebruiksaanwijzing
zorgvuldig!
29 M.-Nr. 05803020
Uw bijdrage aan de bescherming van ons milieu
Het verpakkingsmateriaal
De verpakking beschermt het apparaat tegen
transportschade. Het verpakkingsmateriaal is
uitgekozen met het oog op een geringe belasting van het milieu en de mogelijkheden voor
afvalverwerking.
Hergebruik van het verpakkingsmateriaal vermindert de afvalproductie en het gebruik van
grondstoffen.
Deponeer de verpakking daarom niet bij het
afval, maar informeer bij de reinigingsdienst
van de gemeente waar u de verpakking kunt
afgeven.
Wat te doen met een afgedankt apparaat
Van een afgedankt apparaat kunnen de onderdelen vaak nog waardevol zijn. Zorg er
daarom voor dat het oude apparaat gerecycled kan worden. Zorg dat het apparaat tot
die tijd buiten het bereik van kinderen wordt
opgeslagen.
M.-Nr. 05803020 30
Loading...
