Miele G 3152-55 i, G 3232-55 i, G 3432-55 i assembly instruction

Istruzioni di montaggio
Lavastoviglie G 3152-55 i G 3232-55 i G 3432-55 i
Leggere assolutamente le istruzioni d'uso e di montaggio prima di posizionare, installare e usare la lavastoviglie la prima volta per evitare di infortunarsi e di danneggiare la macchina.
b
Le seguenti istruzioni per l'installazione descrivono diversi modelli. Le denominazioni dei modelli nelle istruzioni si riferiscono sempre a quelle ri
­portate sulla targhetta di matricola, indipendentemente dalla denominazione ri portata sul pannello comandi. La targhetta di matricola si trova sul bordo supe riore dello sportello.
Le denominazioni del modello riguardano solo il numero del modello; ad es. la lavastoviglie G 3432-55 SCi viene denominata G 3432.
-
-
Leggere assolutamente il capitolo "Consigli e avvertenze” nel libretto delle istruzioni d'uso prima di posizionare e installare la lavastoviglie.
2
Indice
Accessori per l’installazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Installazione sottopiano lavastoviglie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Dimensioni incasso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1. Montare la piastra in acciaio inox protezione piano lavoro . . . . . . . . . . . . . . . . . 7
2. Montare il pannello comandi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3. Incassare la lavastoviglie nel vano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Nastro antirumore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Pattini di scorrimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Piedini avvitabili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4. Montare l’antina sullo sportello . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Fissare il supporto antina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Agganciare e avvitare l'antina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
5. Montare il pannello GDU 55. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Raccorciare il pannello per allinearlo alle antine della base . . . . . . . . . . . . . . 17
6. Fissare la lavastoviglie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
7. Regolare il bilanciamento dello sportello. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Collegamento acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Afflusso acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Scarico acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Sfiatare lo scarico dell’acqua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Accessori speciali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3
Accessori per l’installazione
Articolo Numero materiale Figura
piastra in acciaio protezione piano lavoro
pattini scorrimento (2 pezzi)
fascetta tubo (per tubo di scarico)
listello copertura bacinella di rac colta (a seconda del modello)
set completo installazione 4205023
Per pannello frontale integrato
2 sagome per il montaggio supporto di fissaggio
4652741
4075562
1627501
4283461
-
4992550 4932531
4
Installazione sottopiano lavastoviglie
Lavastoviglie integrabili ("i")
Le lavastoviglie integrabili "i" sono espressamente realizzate per essere in cassate sotto un piano continuo di lavo ro.
Il pannello comandi con tutto il mate
riale occorrente è allegato alla lava stoviglie "i" in un imballaggio a parte e dovrà venire installato sul posto (a seconda del modello, già montato).
La parte anteriore della lavastoviglie
dovrà venire rivestita con un pannel lo. È possibile usare un pannello SMS 5/6 uguale alle antine dei com ponibili della cucina.
– Alla lavastoviglie è allegato un pan-
nello per lo zoccolo. Il pannello può venire adattato all'altezza dello zoc­colo degli altri componibili. La rien­tranza dello zoccolo si può regolare secondo le esigenze.
Per garantire la perfetta stabilità,
,
le lavastoviglie "i" ed "U" devono ve
­nire incassate sotto un piano conti
­nuo di lavoro ed essere inoltre avvi
tate ai mobili laterali della base.
-
­La lavastoviglie non deve essere
,
incassata sotto un piano di cottura. Le alte temperature irradiate dai for nelli possono danneggiare la lava
-
stoviglie.
-
-
-
-
-
-
Le istruzioni per la posa e l’installazione della lavastoviglie sono riportate nelle pagine successive.
Le lavastoviglie integrabili "i" possono venire trasformate in un modello "U" per incasso sottopiano.
Per quest’operazione è necessario lo speciale kit GDU 55.
5
Installazione sottopiano lavastoviglie
Dimensioni incasso
1) per uno zoccolo della base di 105 mm, l'altezza dello zoccolo della lavastoviglie è di: X=85 mm
2) per uno zoccolo della base di 80 mm, l'altezza dello zoccolo della lavastoviglie è di: X=60 mm
Importante! Attenersi alla sequenza delle seguen ti operazioni.
Per incasso sottopiano, eseguire le
^
operazioni: 1, (2), 3, 4, 6 e 7. Per incasso sottopiano con frontale
^
pannellabile, eseguire le operazioni: 1, (2), 3, 5, 6 e 7.
-
6
Installazione sottopiano lavastoviglie
1.Montare la piastra in acciaio
inox protezione piano lavoro
Il bordo inferiore del piano di lavoro do vrà venir protetto contro il vapore della lavastoviglie da una piastra in acciaio inox.
Se il bordo anteriore è formato
,
da due materiali diversi, il bordo di congiunzione dovrà venire coperto dalla piastra in acciaio.
Togliere il foglio di protezione dalla
^
piastra.
-
Fissare la piastra in acciaio sotto il
^
piano di lavoro con i chiodi in dota­zione.
Piani di lavoro con bordo anteriore rico­perto da un listello incollato in legno o plastica
^ Fissare i chiodi nei fori posteriori del-
la piastra.
^ Togliere il silicone eccedente con ac-
qua e sapone.
^
Stendere il mastice allegato nella scanalatura della piastra in acciaio.
^
Sistemare la piastra in acciaio sul bordo anteriore del piano di lavoro al lineandola secondo il vano d’incasso.
-
7
Installazione sottopiano lavastoviglie

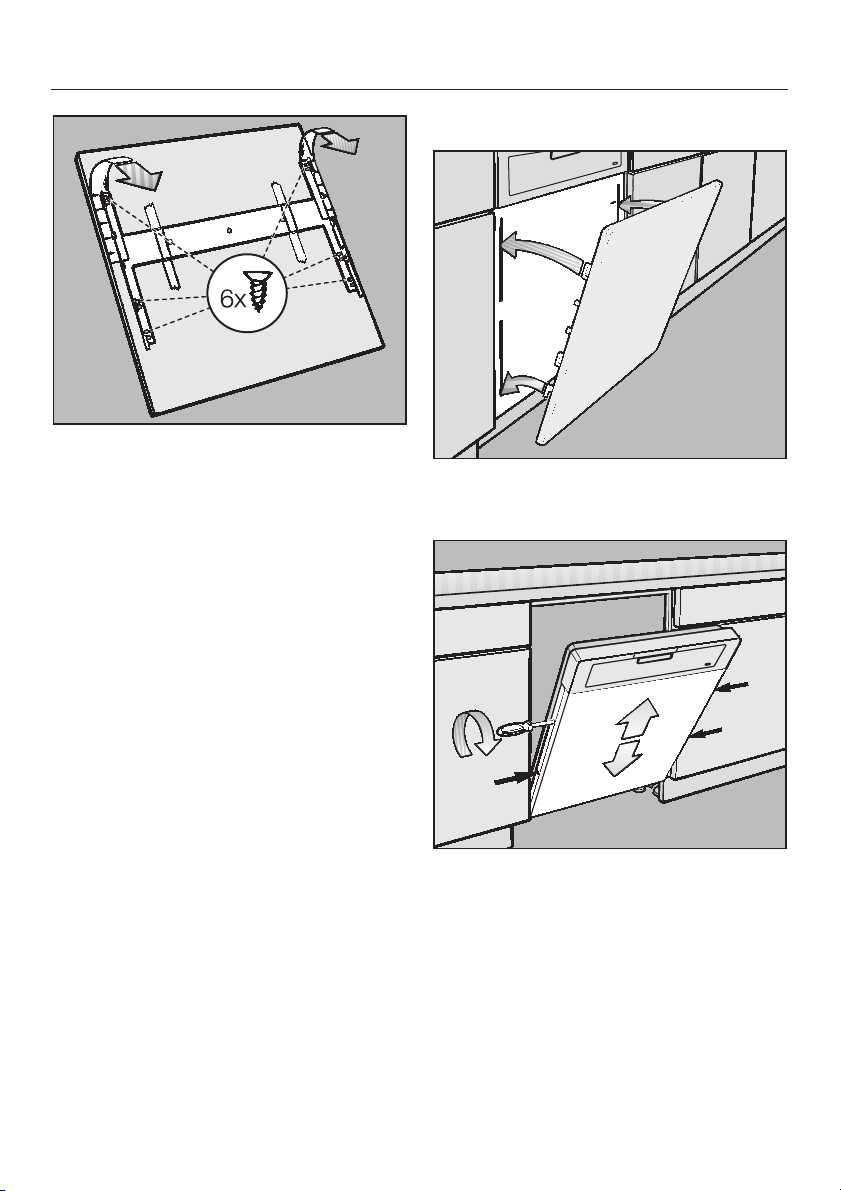

2. Montare il pannello comandi
(a seconda del modello, già in sede)
Usare la lavastoviglie solo dopo aver sistemato in sede il pannello comandi.
Lavastoviglie senza display (G 3152)
^ Inserire nel pannello comandi il cap-
puccio per l'interruttore principale a.
^ Applicare il pannello comandi b e
avvitarlo bene dalla parte interna del lo sportello con sei viti (4 x 19, TORX T20) c.
8
^ Inserire i tasti selezione programma e
funzioni d (il numero dipende dal modello).
-
Installazione sottopiano lavastoviglie
Lavastoviglie con display (G 3232, G 3432)
^ Togliere il foglio protettivo dal display
a.
^ Inserire nel pannello comandi il cap-
puccio per l'interruttore principale b.
^ Applicare il pannello comandi c e
avvitarlo bene dalla parte interna del­lo sportello con sei viti (4 x 19, TORX T20) d.
^ Inserire i tasti selezione programma e
funzioni e (il numero dipende dal modello).
9
Installazione sottopiano lavastoviglie
3.Incassare la lavastoviglie nel vano
In via di massima il collegamento idrico e lo scarico per la lavastoviglie si trova no nel vano d'incasso. Normalmente il fondo del mobile d'incasso è provvisto di apertura per il passaggio dei tubi della lavastoviglie.
Se il fondo o lo zoccolo dell’armadietto della base non sono provvisti di pas saggio per i tubi, si dovrà praticare un’apertura.
-
Per alcune operazioni d'incasso è necessario estrarre quel tanto che basta la lavastoviglie dal vano.
-
Collegare quindi i tubi dell'acqua il cavo elettrico solo alla fine.
Nastro antirumore
Il nastro antirumore serve ad ermetizza re sulla parte anteriore la lavastoviglie col piano di lavoro. In tal modo anche il rumore viene ridotto.
Il nastro antirumore è allegato agli ac cessori per il montaggio.
^ Staccare il foglio protettivo dalla par-
te adesiva del nastro antirumore.
-
-
Dimensioni apertura: 60 x 110 mm.
,
La lavastoviglie non dovrà copri re prese con spina di altri apparec chi. La profondità del vano potrebbe risultare ridotta e inoltre la spina po trebbe surriscaldarsi a causa della pressione della macchina, con con seguente pericolo di incendio.
10
-
^
-
-
-
Incollare il nastro antirumore sul bor do anteriore del listello distanziatore in alto sulla lavastoviglie.
-
Installazione sottopiano lavastoviglie
Pattini di scorrimento
I pattini di scorrimento sono sistemati nel cestello superiore. Servono a incas sare più facilmente la lavastoviglie, sen za danneggiare il pavimento. I pattini inoltre servono a correggere l'altezza dei piedini avvitabili posteriori.
Innanzittutto regolare manualmente
^
l'altezza della lavastoviglie. L'altezza dovrà essere di circa 5 mm inferiore a quella del piano di lavoro per in cassare la macchina senza difficoltà. La lavastoviglie dovrà rimanere per fettamente in piano.
I piedini si possono regolare più facil­mente se si alza quel tanto che basta la lavastoviglie. Se possibile, ribaltare un po' all’indietro la lavastoviglie.
-
-
Il manicotto a gomito sulla parte poste riore della lavastoviglie per collegare il tubo di scarico è orientabile.
­Girare quindi il manicotto nella dire
^
­zione in cui si trova il collegamento per lo scarico dell’acqua.
^ Inserire completamente la lavastovi-
glie nel vano. Sistemare i tubi e il cavo elettrico senza piegarli o stroz­zarli.
-
-
^
Sistemare i pattini sotto i piedini. La chiocciola avvitabile dovrà trovarsi posteriormente.
11
Installazione sottopiano lavastoviglie
Piedini avvitabili
^ Regolare l’altezza dei piedini anteriori
^ Regolare i piedini posteriori
all’altezza desiderata, servendosi di un cacciavite TORX T20. Per regolare l'altezza: alzare = girare a destra abbassare = girare a sinistra.
Per correggere l’altezza di 1 mm sono necessari diversi giri di cacciavite. Eventualmente usare un cacciavite elet­trico.
a mano o col cacciavite.
Svitare i piedini fino a quando la la­vastoviglie tocca il piano di lavoro. Osservare che a operazione ultimata la lavastoviglie sia perfettamente in piano.
12
Installazione sottopiano lavastoviglie
4.Montare l’antina sullo sportello
Per il frontale in acciaio, il supporto di fissaggio è già in sede. Il frontale, ov viamente, non si può raccorciare. (Proseguire le operazioni dalla voce "Montare e fissare l'antina").
Normalmente lo sportello della lavasto viglie viene rivestito da un’antina uguale a quelle della base della cucina (senza pannello cassetto, maniglie e cerniere).
Se non si ha a disposizione un’antina, si può montare un pannello delle seguenti dimensioni:
larghezza: 540 - 547 mm
spessore: a seconda dello spessore delle antine della base della cucina, tuttavia 16 mm al minimo.
altezza: secondo la misura X.
-
Fissare il supporto antina
Per montare l’antina sullo sportello della lavastoviglie si dovrà avvitare sul retro dell’antina l’apposito supporto di fissag gio. Le sagome (dime) allegate servono a montare nella corretta posizione il sup porto di fissaggio sul retro dell'antina.
-
^ Sistemare su entrambi i bordi esterni
del supporto di fissaggio una sago ma col righello rivolto verso l’esterno.
-
-
-
13
Installazione sottopiano lavastoviglie
Segnare sulle sagome l’altezza del
^
bordo superiore dei mobili attigui del la base b.

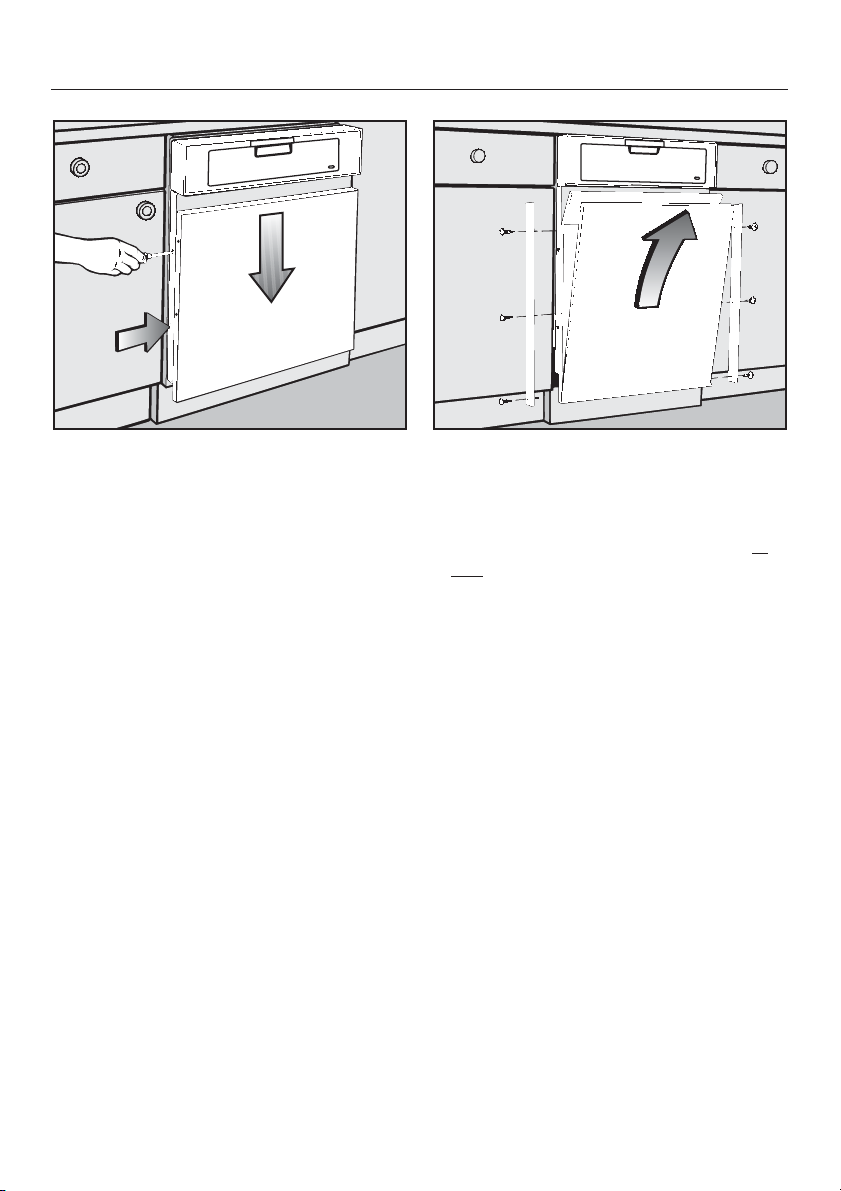

Smontare il supporto di fissaggio per
^
l’antina. Sistemare l’antina con la parte poste
^
riore sul davanti.
Inserire il supporto di fissaggio per
^
l’antina nelle fessure dello sportello della lavastoviglie.
^ Inserire le estremità eccedenti delle
sagome sotto il pannello comandi.
-
-
^
Regolare correttamente il supporto di fissaggio dell’antina a. Le aperture oblunghe nello sportello della lavastoviglie devono combacia re coi rispettivi contrassegni sulle sa gome.
14
^ Sistemare il supporto di fissaggio sul
retro dell’antina e allinearlo.
Il contrassegno con l’altezza del bor do superiore dei mobili attigui della base deve combaciare col bordo su periore dell’antina.
Il supporto di fissaggio deve essere allineato alla stessa distanza dai bor di laterali dell’antina.
^
Fissare con nastro adesivo il suppor to di fissaggio nella posizione corret ta.
-
-
-
-
-
-
-
Installazione sottopiano lavastoviglie
Eventualmente preforare i fori per le
^
viti (C 2,5 mm, profondi ca. 10 mm).
^ Avvitare il supporto di fissaggio con
le viti a testa piatta allegate (4x15 /
TORX T20). ^ Togliere le sagome (dime). Conservare le sagome nel caso lo spor-
tello venga successivamente rivestito con un’altra antina.
Agganciare e avvitare l'antina
^ Inserire l’antina nelle fessure dello
sportello della lavastoviglie.
^
Aprire lo sportello quel tanto che ba sta.
-
15
Installazione sottopiano lavastoviglie
Regolare da un lato l’altezza
^
dell’antina e fissarla nella posizione
corretta con una vite (TORX T20).
Regolare l’altezza dell’antina anche
^
sull’altro lato e fissarla nella posizione
corretta con una vite (TORX T20) .
Chiudere lo sportello della lavastovi
^
glie.
Controllare la posizione dell’antina.
^
Eventualmente svitare l’antina e posi
^
zionarla correttamente.
Se l’antina è allineata correttamente:
aprire lo sportello della lavastoviglie.
^
Avvitare tutte le viti di fissaggio
^
(TORX T20) sui bordi laterali dello sportello.
Chiudere i fori delle viti di fissaggio
^
­con i tappi in dotazione.
Poiché il peso dell’antina varia a
,
seconda del materiale, a montaggio
­ultimato si dovrà regolare il bilancia
mento dello sportello. Vedi operazio ne 7.
-
-
16
Installazione sottopiano lavastoviglie
5. Montare il pannello GDU 55
^ Estrarre quel tanto che basta la lava-
stoviglie dal vano per accedere facil­mente alle viti laterali c per fissare il pannello.
^ Inserire obliquamente il pannello sot-
to il pannello comandi a e spostarlo nelle fessure sulla parte anteriore del­lo sportello b. Osservare che il bordo superiore del pannello sia inserito perfettamente sotto il pannello comandi.
Raccorciare il pannello per allinearlo alle antine della base
È possibile raccorciare il pannello per
^
allinearlo perfettamente alle antine dei mobili della base.
^ Accertare dapprima la parte (X) ec-
cedente.
Il pannello può essere raccorciato di 50 mm al massimo. (X = max. 50 mm)
^
Avvitare bene le viti di fissaggio c sui bordi laterali dello sportello.
^
Chiudere con i tappi allegati i fori del le viti di fissaggio.
^
Inserire nuovamente la lavastoviglie nel vano.
-
17
Installazione sottopiano lavastoviglie
Estrarre quel tanto che basta la lava
^
stoviglie dal vano per accedere facil­mente alle viti laterali per fissare il pannello.
^ Svitare le viti di fissaggio su entrambi
i bordi dello sportello e abbassare il pannello.
^ Svitare i listelli.
­^ Togliere i listelli, il pannello, il cartone
di compensazione e il pezzo distan­ziatore in polistirolo e raccorciare in alto secondo la misura X precedente­mente accertata.
^ Successivamente montare nuova-
mente tutte le parti e inserire la lava­stoviglie nel vano.
18
Installazione sottopiano lavastoviglie
6.Fissare la lavastoviglie
Incasso tra due mobili
Dopo aver allineato la lavastoviglie si dovrà fissarla al piano di lavoro per ga rantire la stabilità.
Aprire lo sportello della lavastoviglie.
^
Osservare che la guarnizione sul bordo superiore della lavastoviglie aderisca perfettamente al piano di lavoro. Diversamente regolare conveniente mente l’altezza della lavastoviglie, agendo coi piedini regolabili.
Chiudere i fori coi tappi allegati.
^
Incasso in un angolo
Se la lavastoviglie viene incassata in un angolo, non si potrà avvitarla su un lato.
­In questo caso, sul lato della parete si dovrà avvitare la lavastoviglie col piano di lavoro.
Aprire lo sportello della lavastoviglie.
^
Osservare che la guarnizione sul bordo superiore della lavastoviglie
-
aderisca perfettamente al piano di lavoro. Diversamente regolare conveniente­mente l’altezza della lavastoviglie, agendo coi piedini regolabili.
^
Avvitare la lavastoviglie a destra e a sinistra (TORX T20) ai mobili della base con le viti allegate (4 x 27).
,
Non usare il cacciavite elettrico per avvitare la lavastoviglie ai mobili laterali!
^
Avvitare la lavastoviglie a destra o a sinistra (TORX T20) al mobile della base con le viti allegate (4 x 27).
19
Installazione sottopiano lavastoviglie
Avvitare la lavastoviglie al piano di la
^
voro con le viti allegate a testa piatta (4 x 2) facendole passare per le aperture nel listello superiore (TORX T20).
La lavastoviglie non deve alzarsi al momento di avvitarla. Se dovesse succedere, svitare quel tanto che basta i piedini regolatori (v. operazione 4, piedini avvitabili).
Non usare il cacciavite elettrico
,
per avvitare la lavastoviglie!
^ Chiudere i fori laterali coi tappi alle-
gati.
7.Regolare il bilanciamento
-
dello sportello
Le molle di bilanciamento sono regolate correttamente se, aprendo lo sportello a metà (45° circa), rimane in quella po sizione senza tenerlo.
Se lo sportello si abbassa, si dovrà au mentare il tiro delle molle.
Se invece lo sportello si alza e si chiu de, si dovrà allentare il tiro delle molle.
-
-
-
20
La vite di regolazione si trova sul bordo anteriore in alto a sinistra della lavasto viglie.
-
Installazione sottopiano lavastoviglie
Avvertenza! Se non è possibile aumentare sufficien temente il tiro delle molle a causa del peso del pannello decorativo (lo spor tello si abbassa), si dovranno sostituire le molle con altre più forti. Rivolgersi in questo caso al concessio nario o al servizio assistenza Miele.
Aprire lo sportello della lavastoviglie.
^
Se si apre lo sportello a metà, anziché completamente, è più facile regolare le molle di trazione.
Bilanciare le molle di trazione serven
^
dosi di un cacciavite TORX T20 op­pure di un cacciavite convenzionale 1 x 5,5 mm.
- girare a destra = aumentare il tiro
- girare a sinistra = diminuire il tiro.
-
-
-
-
21
Collegamento elettrico
La lavastoviglie è dotata in serie di spi na ed è pronta da collegare alla rete elettrica.
Dopo l'installazione, la presa
,
elettrica deve rimanere accessibile. Non usare prolunghe, la sicurezza elettrica non sarebbe garantita. Peri colo di surriscaldamento e incendio!
Se il cavo elettrico rimanesse danneg giato, si dovrà sostituirlo con un cavo speciale dello stesso tipo, a disposizio ne presso il servizio assistenza Miele. Il cavo dovrà essere sostituito solo da una persona qualificata o meglio dal servizio assistenza Miele.
Verificare se la tensione, la fre-
,
quenza e la protezione dell'impianto elettrico di casa corrispondono ai dati riportati nella targhetta di matri­cola della lavastoviglie. Anche la presa elettrica deve essere confor­me alla spina della lavastoviglie.
-
I dati tecnici sono riportati nella tar
^
­ghetta sul bordo destro dello sportel lo.
L'impianto elettrico deve essere
,
conforme alla vigenti norme di sicu rezza!
-
Per maggiore sicurezza si consiglia di installare un differenziale di sicu rezza (salvavita) con soglia di inter vento di 30 mA.
-
-
-
-
-
-
22
Collegamento acqua
Afflusso acqua
L’acqua nella vasca di lavaggio
,
non è potabile!
La lavastoviglie può essere collegata
all’acqua fredda o calda con una temperatura di non oltre 60 °C. Si consiglia di collegare la lavastovi glie all’acqua calda, per risparmiare energia elettrica e tempo. In questo caso, ovviamente, tutti i ci cli, vale a dire anche quelli effettuati normalmente con acqua fredda (pre lavaggio freddo e risciacquo inter medio oppure il programma prela­vaggio freddo), verranno effettuati con acqua calda.
– Per il programma economico
EnergySpar è necessario che l’acqua di alimentazione abbia una temperatura minima di 45 °C!
– Il tubo di afflusso è lungo 1,5 m cir-
ca. È pure disponibile un tubo lungo 4 m oppure un flessibile in metallo lungo 1,5 m, resistente a una pres sione di 140 bar.
Se invece la pressione è superiore ai dati, è necessario installare un ridut tore di pressione.
-
-
-
-
-
! Il tubo di afflusso non deve ve-
nire accorciato o danneggiato poi­ché contiene componenti elettriche (v. illustrazione).
-
Il tubo dovrà venire collegato al rubi netto con una ghiera filettata di 3/4".
L'apparecchio è conforme alle nor me SSIGA e quindi non è necessario dotarlo di valvola di ritenuta.
La pressione dell’acqua deve mante nersi entro 0,3 e 10 bar. Se la pressione è inferiore. possono accendersi le spie di controllo "Afflusso/scarico acqua" oppure, a seconda del modello. "Afflusso ac qua" (v. libretto "Istruzioni per l’uso", capitolo "Eliminare le anomalie").
-
-
-
Se il rubinetto dell’acqua viene montato sul piano di lavoro, si potrà richiedere lo speciale raccordo a gomito con dado
-
(M.-Nr. 04 274 820).
23
Collegamento acqua
Scarico acqua
Lo scarico della lavastoviglie è prov
visto di una valvola di ritenuta che impedisce all’acqua sporca di rifluire nella vasca di lavaggio.
La lavastoviglie viene fornita con un
tubo di scarico flessibile lungo 1,5 m circa e del diametro interno di 22 mm.
Il tubo di scarico può venire prolun
gato fino a 4 m con una prolunga, collegata al tubo in dotazione con uno speciale raccordo.
– Per fissare il tubo alla conduttura di
scarico, usare la fascetta in dotazio­ne.
– Il manicotto di raccordo alla lavasto-
viglie è orientabile. Il tubo può quindi essere girato a destra o a sinistra senza dover allentare la fascetta di fissaggio.
– La lunghezza del tubo di scarico non
deve superare i 4 m; la prevalenza non deve essere più alta di 1 m!
Il manicotto di scarico in sede può essere predisposto per tubi di scari co di diametro diverso. Il manicotto di collegamento dovrà venire raccor ciato se rientra eccessivamente nel tubo di scarico. Diversamente il tubo di scarico potrebbe intasarsi.
-
Sfiatare lo scarico dell’acqua
Aprire completamente lo sportello
^
­della lavastoviglie.
Se il punto di scarico è più basso dei binari di guida del cestello inferiore, lo scarico dovrà venire sfiatato. Diversa mente, per effetto sifone, durante il pro gramma l’acqua può defluire dalla va sca di lavaggio.
Per sfiatare lo scarico:
^
recidere il cappuccio di chiusura del la valvola di sfiato nella vasca di la
­vaggio.
-
-
-
-
-
-
In nessun caso raccorciare il tubo di scarico!
Sistemare il tubo di scarico senza piegature o strozzature!
24
Accessori speciali
Lavastoviglie integrabili "i"
Se si desidera... occorrono i seguenti accessori...
...trasformare la lavastoviglie integra bile in un modello "U" sottopiano
...l’apposito set GDU
­disponibile in: bianco
marrone scuro
25
Dati tecnici
Modello lavastoviglie G 3152 G 3232
altezza 84,2 cm
(regolabile + 5,0 cm) altezza vano incasso 84,5 cm (+ 5,0 cm) 84,5 cm (+ 5,0 cm) larghezza 54,8 cm 54,8 cm larghezza vano incasso 55 cm 55 cm profondità 57 cm 57 cm profondità con sportello aper
to peso:
lavastoviglie integrabile tensione 230 V ~ 50 Hz 230 V ~ 50 Hz assorbimento 2300 W 2300 W protezione 10 A 10 A marchi di controllo ASE, VDE, antidisturbi
pressione acqua 0,3 - 10 bar 0,3 - 10 bar collegamento all’acqua calda max. 60 °C max. 60 °C prevalenza scarico max. 1 m max. 1 m lunghezza scarico max. 4 m max. 4 m cavo elettrico ca. 1,7 m ca. 1,7 m capienza 12 coperti standard 12 coperti standard
120,5 cm 120,5 cm
-
ca. 53 kg ca. 54 kg
radio-TV
84,2 cm (regolabile + 5,0 cm)
ASE, VDE, antidisturbi radio-TV
# = lavastoviglie con cassetto per posate
26
Modello lavastoviglie G 3432
altezza 84,2 cm (regolabile +5,0 cm) altezza vano incasso 84,5 cm (+ 5,0 cm) larghezza 54,8 cm larghezza vano incasso 55 cm profondità 57 cm profondità con sportello aperto 120,5 cm peso:
lavastoviglie integrabile ca. 55 kg tensione 230 V ~ 50 Hz assorbimento 2300 W protezione 10 A marchi di controllo ASE, VDE, antidisturbi radio-TV pressione acqua 0,3 - 10 bar collegamento all’acqua calda max. 60 °C prevalenza scarico max. 1 m lunghezza scarico max. 4 m cavo elettrico ca. 1,7 m capienza 12 coperti standard
Dati tecnici
# = lavastoviglie con cassetto per posate
27
Con riserva di modifiche (G 3002) / 2008
M.-Nr. 06 847 411 / 00
it-CH
Loading...
