Miele DOS-G 60 Assembly instructions [no]
DOS-Modul G 60
de Montageanweisung
en Fitting instructions
fr Notice de montage
it Istruzione di montaggio
es Instrucciones de montaje
pt Instruções de montagem
nl Montage-instructies
da Monteringsanvisning
sv Monteringsanvisning
no Monteringsveiledning
fi Asennusohje
M.-Nr. 04 915 424
de. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
en. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
fr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
it. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
es . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
pt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
nl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
da. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
sv . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
no. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
fi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
2
Gerätebeschreibung
Das DOS-Modul G 60 ist ein externes
Dosiersystem. Es dosiert in den ent
sprechenden Programmabschnitten au
tomatisch flüssige Spülzusätze, z. B.
Reinigungsmittel. Dadurch entfällt das
Füllen des Dosierbehälters in der Tür
der Spülautomaten.
DOS-Module können auch nachträglich
montiert und angeschlossen werden.
Die erste Inbetriebnahme des DOSModuls sowie die Einweisung des
Bedienpersonals erfolgt durch den
Miele-Kundendienst oder dessen
autorisierte Fachkräfte.
Beachten Sie die Sicherheitshinweise des Gerätes, an welches das
DOS-Modul angeschlossen wird.
-
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungs
materialien sind nach umweltverträgli
chen und entsorgungstechnischen Ge
sichtspunkten ausgewählt und deshalb
recyclebar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zu
rück.
-
-
Entsorgung des Altgerätes
Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Mate
rialien. Sie enthalten aber auch schädli
che Stoffe, die für ihre Funktion und Si
cherheit notwendig waren. Im Restmüll
oder bei falscher Behandlung können
diese der menschlichen Gesundheit
und der Umwelt schaden. Geben Sie
Ihr Altgerät deshalb auf keinen Fall in
den Restmüll.
Nutzen Sie stattdessen die an Ihrem
Wohnort eingerichtete Sammelstelle zur
Rückgabe und Verwertung elektrischer
und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem
Händler.
Bitte sorgen Sie dafür, dass Ihr Altgerät
bis zum Abtransport kindersicher auf
bewahrt wird.
-
-
-
-
-
-
3
Gerätebeschreibung
Modul an der Wand anbringen.
^
Stromversorgung und Dosier
^
schlauch anschließen.
-
Für die Wandmontage liegen dem
DOS-Modul zwei Linsenblechschrauben (4,8 x 32) und zwei Dübel (8 mm)
bei.
Maße:
Die Anschlüsse für die Stromversor
gung und den Dosierschlauch befinden
sich an der Geräterückwand der Spül
automaten (siehe folgende Seiten).
Verschlussstopfen der Sauglanze
^
verschieben, um die Länge der
Sauglanze der Containergröße anzu
passen.
Behälter füllen, die Sauglanze einset
^
zen und Verschlussstopfen fest zu
drehen.
Entlüftung und Einstellung der Dosiermengen sind in den Gebrauchsanweisungen der Spülautomaten beschrieben.
-
-
-
-
-
4
Montage und Anschluss

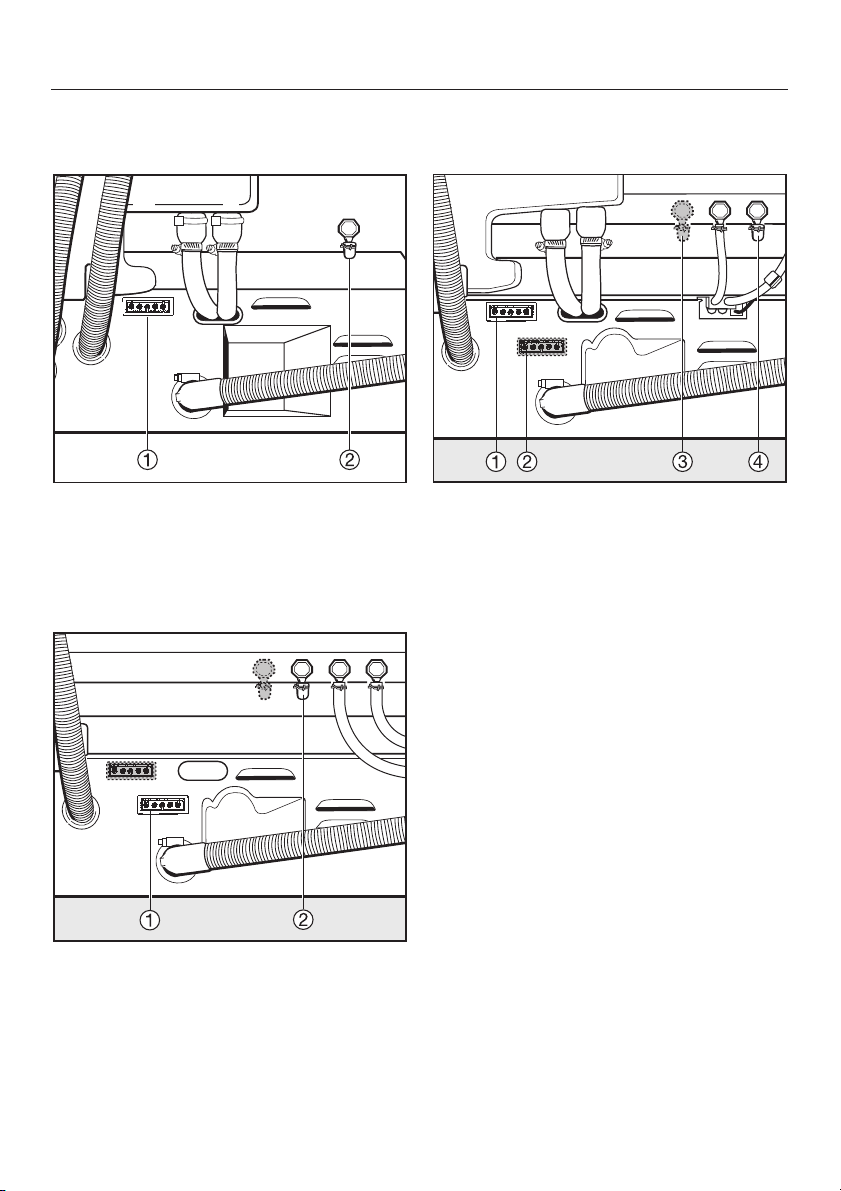

60 cm breite Geräte mit einem
Dosieranschluss
a Anschluss Stromversorgung
Reinigungsmittel
b Anschluss Dosierschlauch
Reinigungsmittel
90 cm breite Geräte
60 cm breite Geräte mit mehreren
Dosieranschlüssen
a Anschluss Stromversorgung
Reinigungsmittel
b Anschluss Stromversorgung
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
c Anschluss Dosierschlauch
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
d Anschluss Dosierschlauch
Reinigungsmittel
a Anschluss Stromversorgung
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
b Anschluss Dosierschlauch
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
5

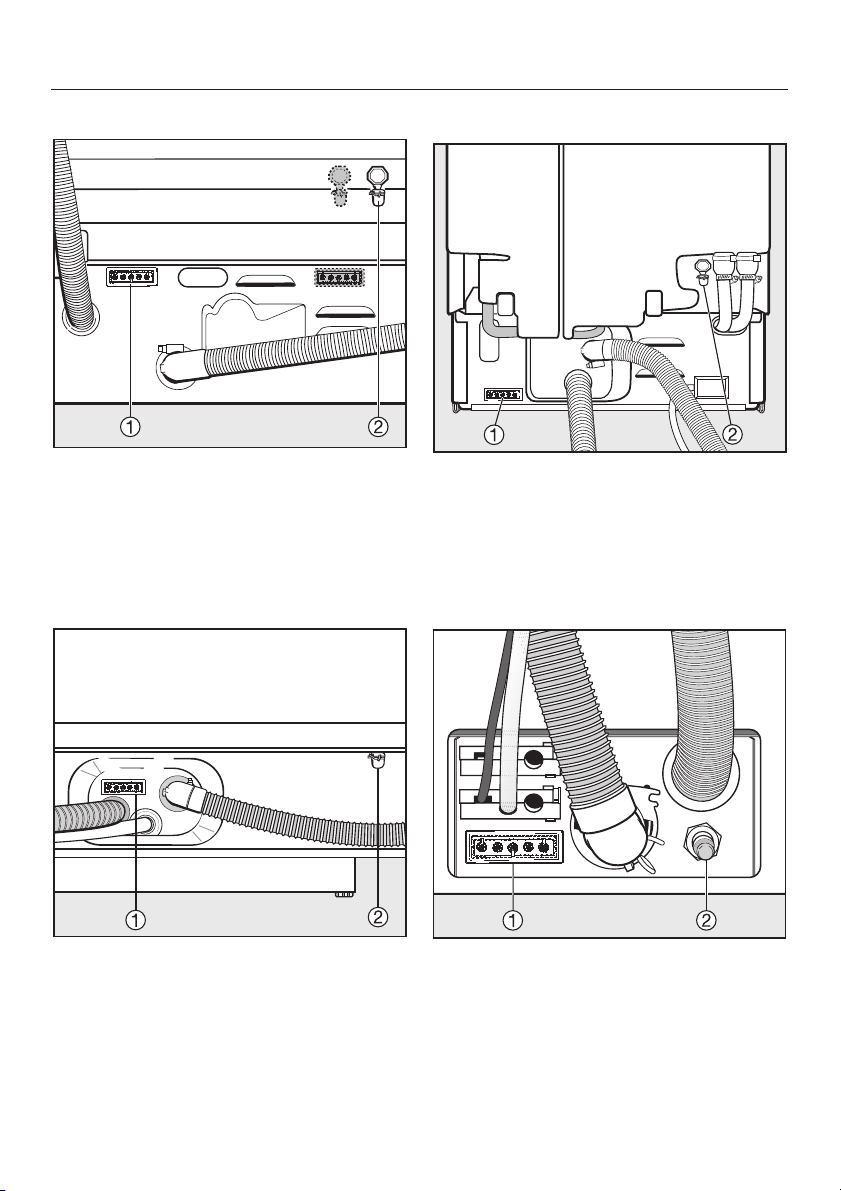

Montage und Anschluss
G 7804
a Anschluss Stromversorgung
Reinigungsmittel
b Anschluss Dosierschlauch
Reinigungsmittel
G 8050
G 7831
a Anschluss Stromversorgung
Reinigungsmittel
b Anschluss Dosierschlauch
Reinigungsmittel
G 8066
a Anschluss Stromversorgung
Reinigungsmittel
b Anschluss Dosierschlauch
Reinigungsmittel
6
a Anschluss Stromversorgung
Reinigungsmittel
b Anschluss Dosierschlauch
Reinigungsmittel
Description of the machine
The DOS-Module G 60 is an external
dispensing unit. It automatically dis
penses liquid cleaning agents at the
correct programme stage. The deter
gent dispenser unit in the machine door
does not need to be filled.
DOS-Modules can also be fitted and
connected up after the machine has
been installed.
DOS modules must only be set up
and connected for the first time by a
Miele authorised and trained service
technician. Personnel using the DOS
module must be trained in its use by
a Miele authorised and trained service technician.
Read the warning and safety instructions for the machine to which the
DOS-Module is connected.
-
-
Caring for the environment
Disposal of your old machine
Electrical and electronic appliances /
machines often contain materials
which, if handled or disposed of incor
rectly, could be potentially hazardous to
human health and to the environment.
They are, however, essential for the cor
rect functioning of your appliance or
machine. Please do not therefore dis
pose of your old machine or appliance
with your household waste.
Please dispose of it at your local community waste collection / recycling centre and ensure that it presents no danger to children while being stored for
disposal.
-
-
-
Disposal of packing
The transport and protective packing
has been selected from materials which
are environmentally friendly for disposal
and can normally be recycled.
Ensure that any plastic wrappings,
bags etc. are disposed safely and kept
out of the reach of babies and young
children. Danger of suffocation!
Rather than just throwing these materials away, please ensure they are
offered for recycling.
It should be unplugged or disconnec
ted from the mains electricity supply by
a competent person Installation and
connection
-
7
Description of the machine

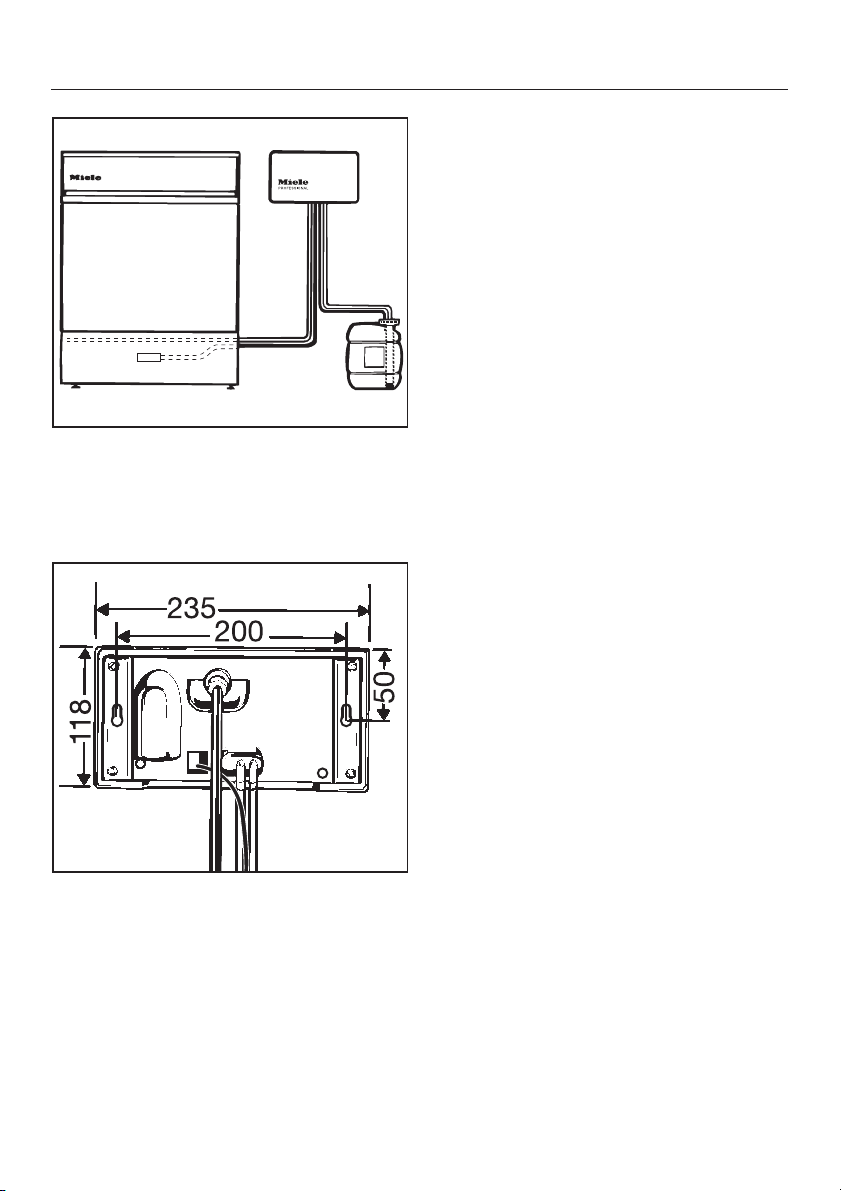

For wall mounting the DOS module two
screws (4.8 x 32) and two plugs (8 mm)
are included with the unit.
Dimensions:
Mount the module in a suitable loca
^
tion on the wall.
Connect the dispenser pump and
^
electricity supply.
The connections for the mains cable
and dispenser hose are on the back of
the machine.
Adjust the position of the cover caps
^
along the siphon tube so that the
tube will reach the bottom of the con
tainer.
Fill the storage container with the rel
^
evant agent, feed the siphon tube
into the container and tighten the
cover cap securely.
DOS-Module venting and dispensing
instructions are given in the Operating
Instruction booklet for the machine.
-
-
-
8

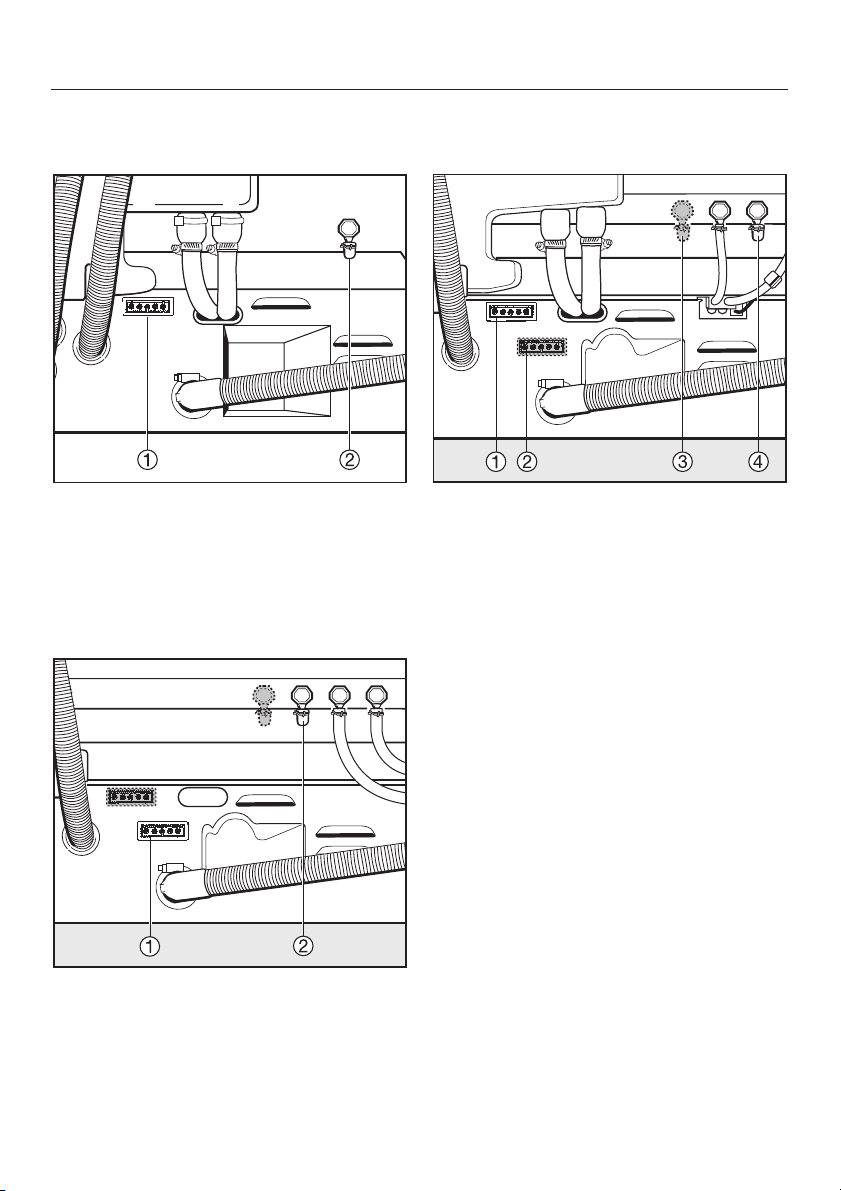

Installation and connection

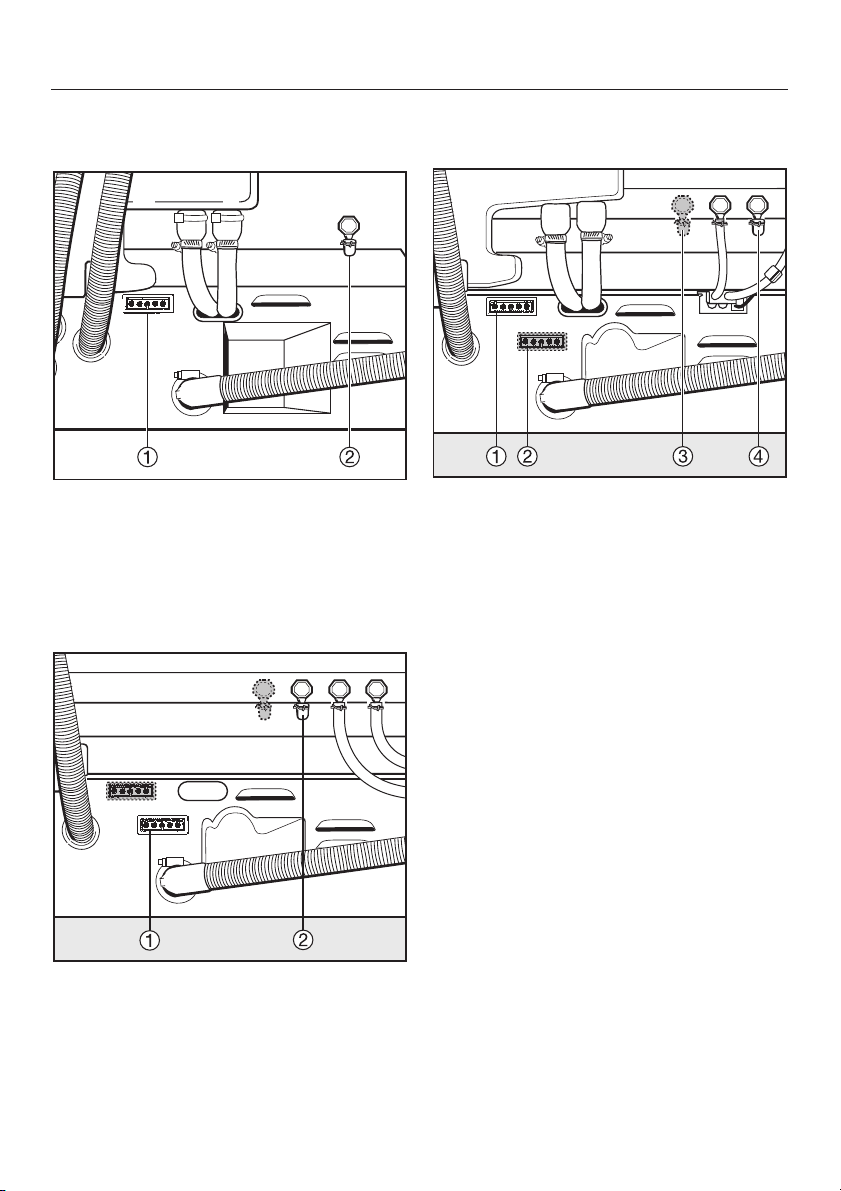

60 cm wide machines with a single
dispenser hose connection
a electrical supply connection
cleaning agent
b dispenser hose connection
cleaning agent
90 cm wide machines
60 cm wide machines with more than
one dispenser hose connection
a electrical supply connection
cleaning agent
b electrical supply connection
chem. disinfection agent/
cleaning agent (depending
on model)
c dispenser hose connection
chem. disinfection agent/
cleaning agent (depending
on model)
d dispenser hose connection
cleaning agent
a electrical supply connection
chem. disinfection agent/ cleaning
agent (depending on model)
b dispenser hose connection
chem. disinfection agent/ cleaning
agent (depending on model)
9

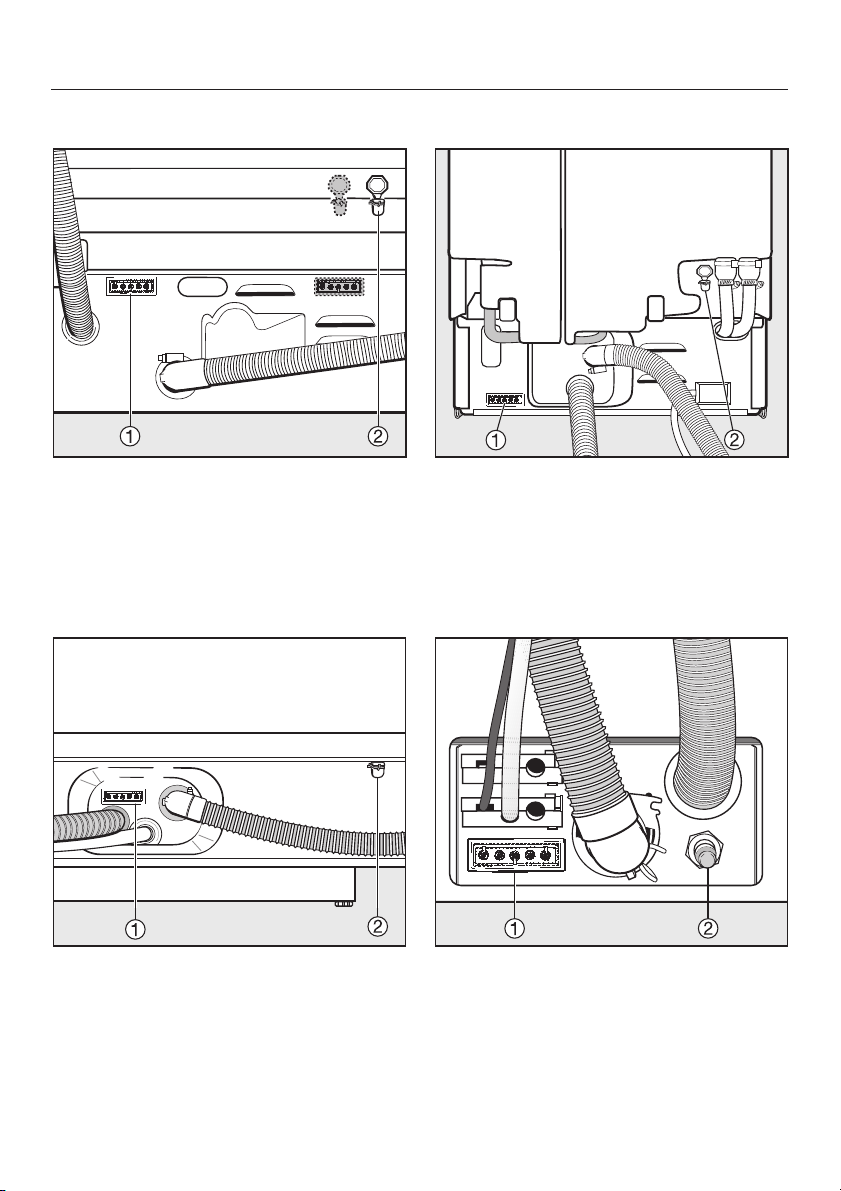

Installation and connection
G 7804
a electrical supply connection
cleaning agent
b dispenser hose connection
cleaning agent
G 8050
G 7831
a electrical supply connection
cleaning agent
b dispenser hose connection
cleaning agent
G 8066
a electrical supply connection
cleaning agent
b dispenser hose connection
cleaning agent
10
a electrical supply connection
cleaning agent
b dispenser hose connection
cleaning agent
Description de l’appareil
Le module DOS G 60 est un doseur ex
terne qui dose automatiquement les
produits liquides à la phase de pro
gramme appropriée. Il est donc inutile
de remplir les doseurs aménagés dans
la contreporte.
Le module DOS peut être monté et rac
cordé à une machine déjà en service.
La première mise en service du mo
dule DOS ainsi que la formation du
personnel exploitant sont effectuées
par le SAV Miele ou des techniciens
agréés par la société.
Respectez les prescriptions de sécurité de la machine à laquelle est
raccordé le module DOS.
-
-
Votre contribution à la protection de l’environnement
Elimination de l’emballage
L’emballage protège l’appareil des ava
ries de transport. Les matériaux utilisés
sont choisis en fonction de critères éco
logiques de façon à en faciliter le recy
clage.
Enlèvement de l’ancien appareil
Les anciens appareils électriques et
électroniques contiennent souvent en
core des matériaux recyclables. Ils con
tiennent également des matériaux no
cifs, nécessaires au bon
fonctionnement et à la sécurité de l'ap
pareil. Ces matériaux peuvent être dan
gereux pour les hommes et l'environne
ment s'ils restent dans la collecte de
déchets ou s'ils sont mal manipulés. Ne
jetez par conséquent en aucun cas vo
tre appareil avec les déchets.
Faites appel au service d'enlèvement
mis en place par votre commune ou
rapportez votre appareil dans un point
de collecte spécialement adapté à
l'évacuation de ce type d'appareils.
Gardez l'ancien appareil hors de portée
-
des enfants jusqu'à son enlèvement,
-
pour éviter tout accident.
-
-
-
-
-
-
-
Le recyclage de l’emballage écono
mise les matières premières et réduit le
volume des déchets à éliminer. En prin
cipe, le revendeur reprend l’emballage
à la mise en service de l’appareil.
-
-
11
Montage et raccordement

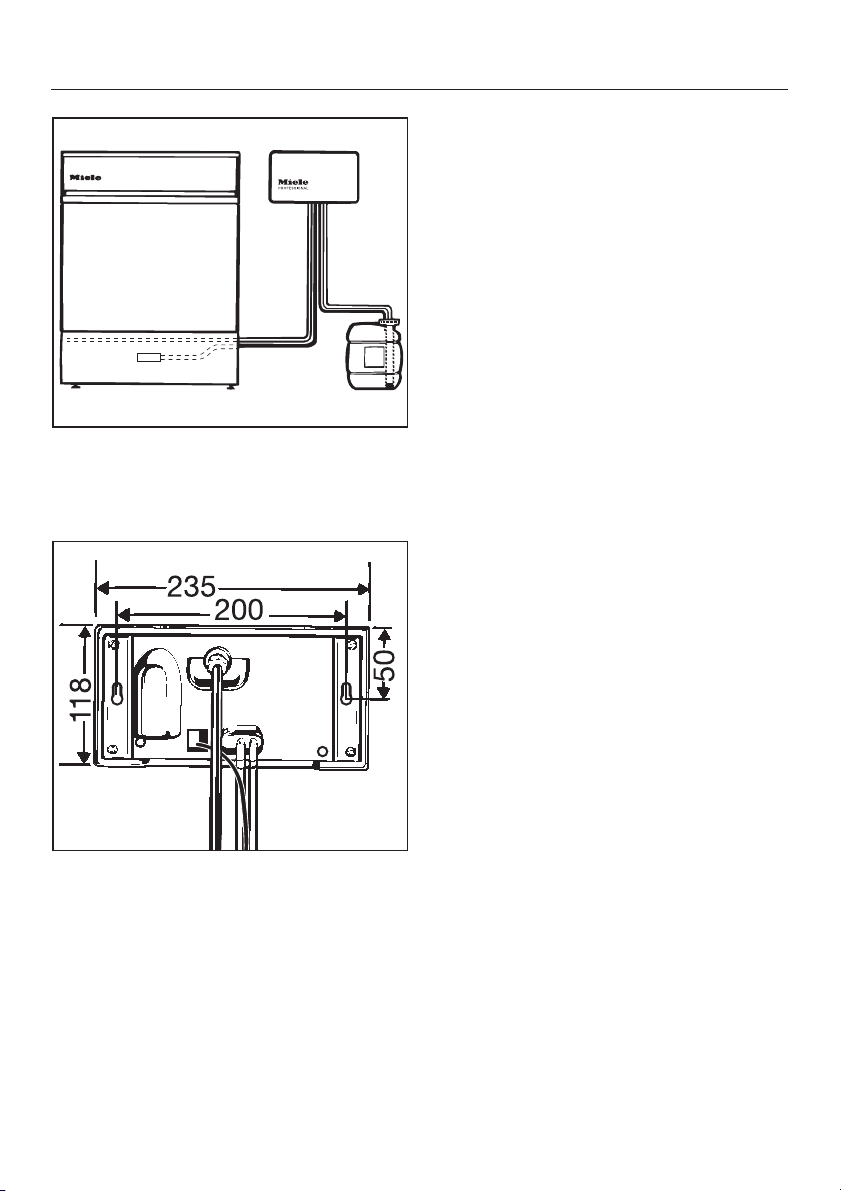

Deux vis (4,8 x 32) et deux chevilles
(8 mm) sont fournies avec le module
DOS pour réaliser le montage mural.
Dimensions :
Posez le module au mur.
^
Raccordez le tuyau du doseur et l’ali
^
mentation électrique.
Les branchements pour l’alimentation
électrique et le tuyau du doseur se trou
vent à l’arrière de l’appareil.
Déplacez l’obturateur de la buse
^
d’aspiration pour l’adapter à la taille
du container.
Remplissez le réservoir, fixez la buse
^
d’aspiration et vissez l’obturateur.
L’opération d’amorçage et le réglage
des dosages des modules DOS sont
décrits dans le mode d’emploi de l’appareil.
-
-
12
Montage et raccordement
Appareils de 60 cm de large avec un
raccord de dosage
a Branchement pour alimentation
électrique détergent
b Raccordement pour tuyau du
doseur détergent
Appareils de 90 cm de large
Appareils de 60 cm de large avec
plusieurs raccords de dosage
a Branchement pour alimentation
électrique détergent
b Branchement pour alimentation
électrique produit de désinfection
chimique/détergent (s’il y a lieu)
c Raccordement pour tuyau du
doseur produit de désinfection
chimique/détergent (s’il y a lieu)
d Raccordement pour tuyau du
doseur détergent
a Branchement pour alimentation
électrique produit de désinfection
chimique/détergent (s’il y a lieu)
b Raccordement pour tuyau du
doseur produit de désinfection
chimique/détergent (s’il y a lieu)
13

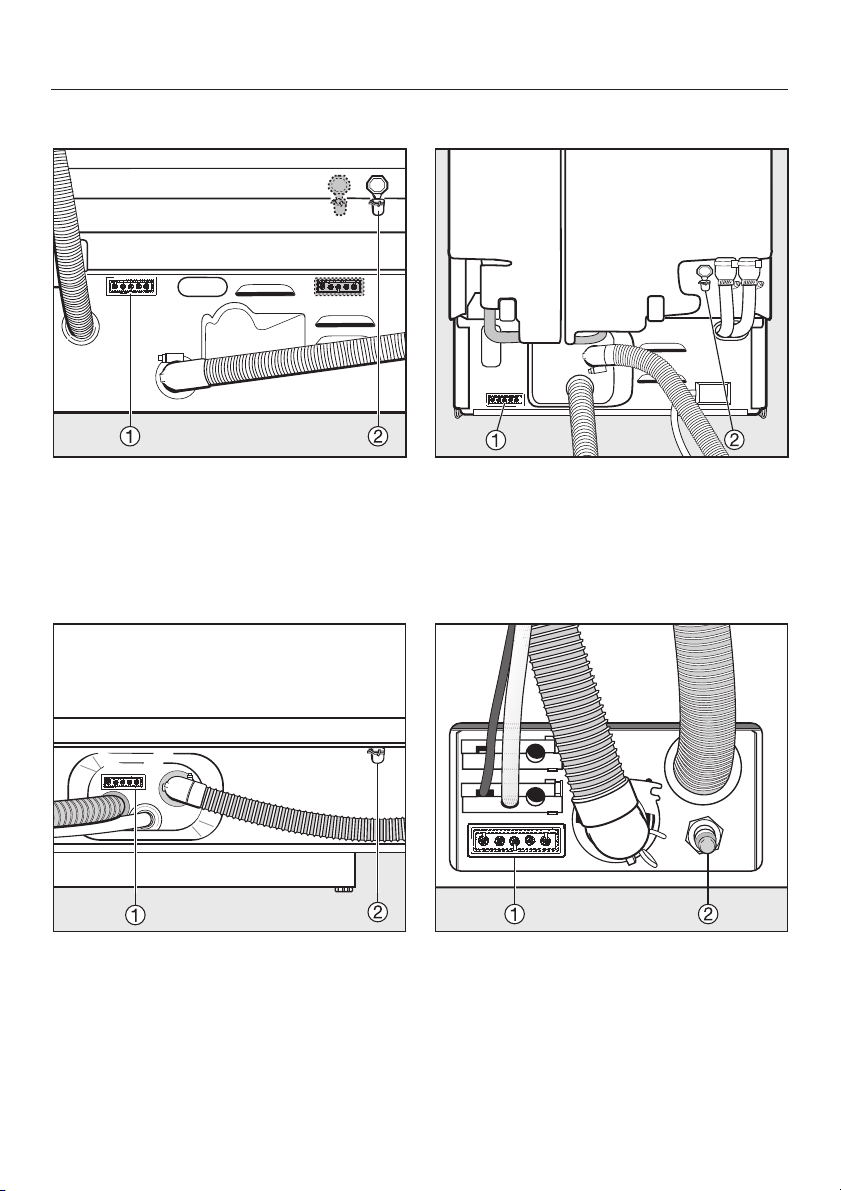

Montage et raccordement
G 7804
a Branchement pour alimentation
électrique détergent
b Raccordement pour tuyau du
doseur détergent
G 8050
G 7831
a Branchement pour alimentation
électrique détergent
b Raccordement pour tuyau du
doseur détergent
G 8066
a Branchement pour alimentation
électrique détergent
b Raccordement pour tuyau du
doseur détergent
14
a Branchement pour alimentation
électrique détergent
b Raccordement pour tuyau du
doseur détergent
Descrizione apparecchio
Il modulo DOS è un sistema esterno di
dosaggio. Con l’ausilio di questa tecnica
di dosaggio gli additivi liquidi, ad esem
pio il detersivo per il lavaggio principale,
vengono automaticamente dosati nel re
lativo settore programma. Non è quindi
più necessario riempire il dosatore, sito
nello sportello della macchina.
Montaggio e allacciamento dei moduli
DOS possono essere eseguiti successi
vamente.
La prima messa in funzione del mo
dulo DOS e l'istruzione del persona
le addetto deve essere effettuata
dall'assistenza tecnica Miele o da
tecnici autorizzati Miele.
Tenere presente le indicazioni per la
sicurezza della macchina, alla quale
viene allacciato il modulo DOS.
-
-
Il vostro contributo alla tutela
dell’ambiente
-
Smaltimento dell’imballaggio
L’imballaggio impedisce che la macchi
na subisca danni derivanti dal trasporto.
I materiali impiegati per l’imballaggio
sono stati selezionati secondo criteri di
rispetto per l’ambiente e facilità nello
-
smaltimento e pertanto sono riciclabili.
Il reintegro dell’imballaggio nel circuito
dei materiali consente di risparmiare
materie prime e riduce quindi il volume
degli scarti. L’imballaggio è generalmen
te ritirato dal rivenditore.
-
-
15
Loading...
