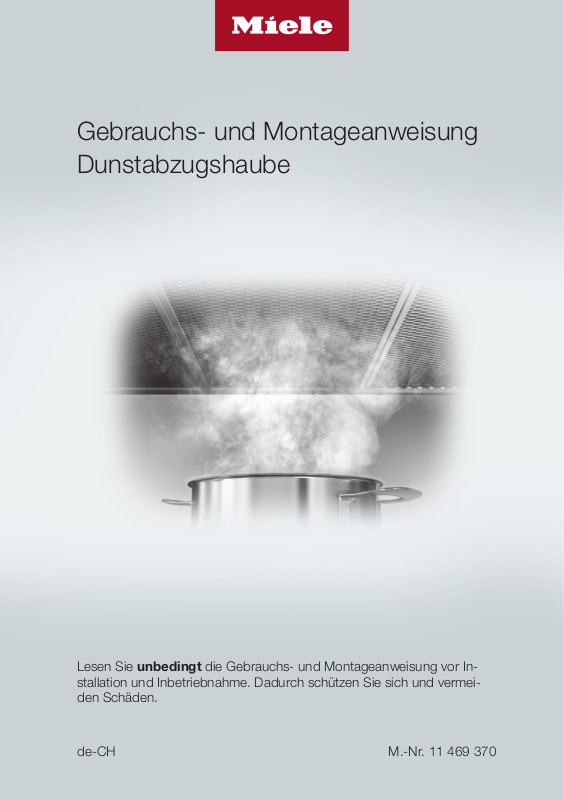

Miele DA 6096 W Operating instructions

Gebrauchs- und Montageanweisung
Dunstabzugshaube

Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor In­stallation und Inbetriebnahme. Dadurch schützen Sie sich und vermei­den Schäden.

de-CH M.-Nr. 11 469 370

Inhalt

Sicherheitshinweise und Warnungen .................................................................. 3

Ihr Beitrag zum Umweltschutz........................................................................... 12

Funktionsbeschreibung ...................................................................................... 13

Übersicht Dunstabzugshaube............................................................................ 14

Bedienung ............................................................................................................ 16

Gebläse einschalten.............................................................................................. 16

Leistungsstufe wählen........................................................................................... 16

Nachlauf ................................................................................................................ 16

Gebläse ausschalten............................................................................................. 16

Kochstellenbeleuchtung ein-/ausschalten ............................................................ 16

Powermanagement ............................................................................................... 16

Powermanagement aus-/einschalten............................................................... 17

Sicherheitsausschaltung ....................................................................................... 17

Energiespartipps .................................................................................................18

Reinigung und Pflege..........................................................................................19

Gehäuse ................................................................................................................ 19

Auffangwanne reinigen..................................................................................... 20

Fettfilter.................................................................................................................. 20

Geruchsfilter.......................................................................................................... 22

Geruchsfilter entsorgen.................................................................................... 22

Regenerierbarer Geruchsfilter .......................................................................... 22

Installation............................................................................................................ 23

Vor der Installation................................................................................................. 23

Schutzfolie entfernen............................................................................................. 23

Installationsmaterial............................................................................................... 23

Gerätemasse ......................................................................................................... 24

Abstand zwischen Kochstelle und Dunstabzugshaube (S)................................... 25

Montageempfehlungen ......................................................................................... 26

Bohrbild für die Wandmontage ............................................................................. 26

Abluftleitung .......................................................................................................... 27

Kondenswassersperre...................................................................................... 28

Schalldämpfer .................................................................................................. 28

Elektroanschluss ................................................................................................... 29

Kundendienst und Garantie................................................................................ 30

Position des Typenschildes ................................................................................... 30

Garantie................................................................................................................. 30

Technische Daten ............................................................................................... 31

2

Sicherheitshinweise und Warnungen

Diese Dunstabzugshaube entspricht den vorgeschriebenen Si­cherheitsbestimmungen. Ein unsachgemässer Gebrauch kann je­doch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam
durch, bevor Sie die Dunstabzugshaube in Betrieb nehmen. Sie
enthält wichtige Hinweise für die Montage, die Sicherheit, den Ge­brauch und die Wartung. Dadurch schützen Sie sich und vermei­den Schäden an der Dunstabzugshaube.

Entsprechend der NormIEC60335-1 weist Miele ausdrücklich
darauf hin, das Kapitel zur Installation des Gerätes sowie die Si­cherheitshinweise und Warnungen unbedingt zu lesen und zu be­folgen.

Miele kann nicht für Schäden verantwortlich gemacht werden, die
infolge von Nichtbeachtung dieser Hinweise verursacht werden.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und
geben Sie sie an einen eventuellen Nachbesitzer weiter.

Bestimmungsgemässe Verwendung

 Diese Dunstabzugshaube ist für die Verwendung im Haushalt und

in haushaltsähnlichen Aufstellumgebungen bestimmt.

 Diese Dunstabzugshaube ist nicht für die Verwendung im Aussen-

bereich bestimmt.

 Verwenden Sie die Dunstabzugshaube ausschliesslich im haus-

haltsüblichen Rahmen zur Absaugung und Reinigung von Kochwra­sen, die bei der Zubereitung von Speisen entstehen.
Alle anderen Anwendungsarten sind unzulässig.

 Die Dunstabzugshaube kann im Umluftbetrieb über einer Gas-

kochstelle nicht für die Entlüftung des Aufstellraumes verwendet
werden. Befragen Sie dazu einen Gasfachmann.

3

Sicherheitshinweise und Warnungen

 Personen, die aufgrund ihrer physischen, sensorischen oder geis-

tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in
der Lage sind, die Dunstabzugshaube sicher zu bedienen, müssen
bei der Bedienung beaufsichtigt werden.
Diese Personen dürfen die Dunstabzugshaube nur ohne Aufsicht be­dienen, wenn ihnen diese so erklärt wurde, dass sie sie sicher bedie­nen können. Sie müssen mögliche Gefahren einer falschen Bedie­nung erkennen und verstehen können.

Kinder im Haushalt

 Kinder unter 8Jahren müssen von der Dunstabzugshaube fernge-

halten werden – es sei denn, sie werden ständig beaufsichtigt.

 Kinder ab 8Jahren dürfen die Dunstabzugshaube nur ohne Auf-

sicht bedienen, wenn ihnen die Dunstabzugshaube so erklärt wurde,
dass sie sie sicher bedienen können. Kinder müssen mögliche Ge­fahren einer falschen Bedienung erkennen und verstehen können.

 Kinder dürfen die Dunstabzugshaube nicht ohne Aufsicht reinigen

oder warten.

 Beaufsichtigen Sie Kinder, die sich in der Nähe der Dunstabzugs-

haube aufhalten. Lassen Sie Kinder niemals mit der Dunstabzugs­haube spielen.

 Das Licht der Kochstellenbeleuchtung ist sehr intensiv.

Achten Sie insbesondere bei Babys darauf, dass sie nicht direkt in
die Leuchten schauen.

 Erstickungsgefahr. Kinder können sich beim Spielen in Verpa-

ckungsmaterial (z.B. Folien) einwickeln oder es sich über den Kopf
ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern
fern.

4

Sicherheitshinweise und Warnungen

Technische Sicherheit

 Durch unsachgemässe Installations- und Wartungsarbeiten oder

Reparaturen können erhebliche Gefahren für den Benutzer entste­hen. Installations- und Wartungsarbeiten oder Reparaturen dürfen
nur von Miele autorisierten Fachkräften durchgeführt werden.

 Beschädigungen an der Dunstabzugshaube können Ihre Sicher-

heit gefährden. Kontrollieren Sie sie auf sichtbare Schäden. Nehmen
Sie niemals eine beschädigte Dunstabzugshaube in Betrieb.

 Die elektrische Sicherheit der Dunstabzugshaube ist nur dann ge-

währleistet, wenn sie an ein vorschriftsmässig installiertes Schutzlei­tersystem angeschlossen wird. Diese grundlegende Sicherheitsvor­aussetzung muss vorhanden sein. Lassen Sie im Zweifelsfall die
Elektroinstallation durch eine Elektrofachkraft prüfen.

 Der zuverlässige und sichere Betrieb der Dunstabzugshaube ist

nur dann gewährleistet, wenn die Dunstabzugshaube am öffentli­chen Stromnetz angeschlossen ist.

 Die Anschlussdaten (Frequenz und Spannung) auf dem Typen-

schild der Dunstabzugshaube müssen unbedingt mit denen des
Elektronetzes übereinstimmen, damit keine Schäden an der Dunst­abzugshaube auftreten.
Vergleichen Sie die Anschlussdaten vor dem Anschliessen. Fragen
Sie im Zweifelsfall eine Elektrofachkraft.

 Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die

nötige Sicherheit (Brandgefahr). Schliessen Sie die Dunstabzugshau­be damit nicht an das Elektronetz an.

5

Sicherheitshinweise und Warnungen

 Verwenden Sie die Dunstabzugshaube nur im montierten Zustand,

damit die sichere Funktion gewährleistet ist.

 Diese Dunstabzugshaube darf nicht an nicht stationären Aufstel-

lungsorten (z. B. Schiffen) betrieben werden.

 Das Berühren spannungsführender Anschlüsse sowie das Verän-

dern des elektrischen und mechanischen Aufbaus gefährden Sie und
führen möglicherweise zu Funktionsstörungen der Dunstabzugshau­be.
Öffnen Sie das Gehäuse nur, soweit es im Rahmen der Montage und
Reinigung beschrieben ist. Öffnen Sie niemals weitere Teile des Ge­häuses.

 Garantieansprüche gehen verloren, wenn die Dunstabzugshaube

nicht von einem von Miele autorisierten Kundendienst repariert wird.

 Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Si-

cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen
solche ausgetauscht werden.

 Eine beschädigte Anschlussleitung darf nur von qualifizierten

Fachkräften ausgetauscht werden.

 Bei Installations- und Wartungsarbeiten sowie Reparaturen muss

die Dunstabzugshaube vom Elektronetz getrennt sein. Sie ist nur
dann vom Elektronetz getrennt, wenn

– die Sicherung(en) der Elektroinstallation ausgeschaltet ist/sind

oder

– die Schraubsicherung(en) der Elektroinstallation ganz herausge-

schraubt ist/sind oder

– der Netzstecker (falls vorhanden) aus der Steckdose gezogen ist.

Ziehen Sie dabei nicht an der Netzanschlussleitung, sondern am
Netzstecker.

6

Sicherheitshinweise und Warnungen

Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte

 Vergiftungsgefahr durch Verbrennungsgase.
Bei gleichzeitiger Nutzung der Dunstabzugshaube und einer raum­luftabhängigen Feuerstätte im gleichen Raum oder Lüftungsver­bund ist grösste Vorsicht geboten.
Raumluftabhängige Feuerstätten beziehen ihre Verbrennungsluft
aus dem Aufstellungsraum und führen ihre Abgase durch eine Ab­gasanlage (z.B. Kamin) ins Freie. Dies können z.B. gas-, öl- ,
holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer,
Warmwasserbereiter, Kochmulden oder Backöfen sein.

Die Dunstabzugshaube entzieht der Küche und den benachbarten
Räumen Raumluft. Dies gilt für folgende Betriebsarten:

- Abluftbetrieb,

- Umluftbetrieb mit ausserhalb des Raumes angeordneter Umluft­box.

Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte
erhält zu wenig Verbrennungsluft. Die Verbrennung wird beein­trächtigt.
Giftige Verbrennungsgase können aus dem Kamin oder Abzugs­schacht in die Wohnräume gezogen werden.
Es besteht Lebensgefahr.

7

Sicherheitshinweise und Warnungen

Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Be­trieb von Dunstabzugshaube und raumluftabhängiger Feuerstätte
im Raum oder Lüftungsverbund ein Unterdruck von höchstens
4Pa (0,04mbar) erreicht und damit ein Rücksaugen der Feuerstät­tenabgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht verschliessbare Öff­nungen, z.B. in Türen oder Fenstern, die zur Verbrennung benötig­te Luft nachströmen kann. Hierbei ist auf einen ausreichenden
Querschnitt der Zustromöffnung zu achten. Ein Zuluft-/Abluftmau­erkasten allein stellt in der Regel keine ausreichende Luftversor­gung sicher.

Bei der Beurteilung muss immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Ziehen Sie dazu den Rat des zuständi­gen Kaminfegermeisters hinzu.

Wird die Dunstabzugshaube im Umluftbetrieb eingesetzt, wobei
die Luft in den Aufstellungsraum zurückgeführt wird, ist der gleich­zeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

8

Sicherheitshinweise und Warnungen

Sachgemässer Gebrauch

 Durch offene Flammen besteht Brandgefahr.

Arbeiten Sie nie mit offener Flamme unter der Dunstabzugshaube.
So ist z.B. das Flambieren und das Grillen mit offener Flamme ver­boten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in
den Filter. Abgelagertes Küchenfett kann sich entzünden.

 Starke Hitzeeinwirkung beim Kochen auf einer Gaskochstelle kann

die Dunstabzugshaube beschädigen.

– Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochge-

schirr brennen. Schalten Sie auch bei kurzzeitigem Herunter­nehmen des Kochgeschirrs die Gaskochstelle aus.

– Wählen Sie Kochgeschirr, das der Grösse der Kochstelle

entspricht.

– Regeln Sie die Flamme so, dass sie keinesfalls über das Kochge-

schirr hinausragt.

– Vermeiden Sie das übermässige Erhitzen des Kochgeschirrs (z. B.

beim Kochen mit einem Wok).

 Kondenswasser kann zu Korrosionsschäden an der Dunstabzugs-

haube führen.
Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstel­le benutzt wird, damit sich kein Kondenswasser ansammeln kann.

 Überhitzte Öle und Fette können sich selbst entzünden und da-

durch die Dunstabzugshaube in Brand setzen.
Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie mit
Ölen und Fetten arbeiten. Auch das Grillen auf Elektrogrillgeräten
muss deshalb unter ständiger Aufsicht erfolgen.

9

Sicherheitshinweise und Warnungen

 Fett- und Schmutzablagerungen beeinträchtigen die Funktion der

Dunstabzugshaube.
Benutzen Sie die Dunstabzugshaube nie ohne Fettfilter, um die Rei­nigung der Kochwrasen zu gewährleisten.

 Es besteht Brandgefahr, wenn die Reinigung nicht nach den

Angaben in dieser Gebrauchsanweisung ausgeführt wird.

 Beachten Sie, dass sich die Dunstabzugshaube beim Kochen

durch die aufsteigende Hitze stark erwärmen kann.
Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich die
Dunstabzugshaube abgekühlt hat.

Sachgemässe Montage

 Beachten Sie zu Ihrem Kochgerät die Angaben des Herstellers, ob

der Betrieb einer Dunstabzugshaube darüber erlaubt ist.

 Die Dunstabzugshaube darf nicht über Feuerungsstätten mit fes-

ten Brennstoffen montiert werden.

 Wenn der Abstand zwischen Kochgerät und Dunstabzugshaube

zu gering ist, kann dies zu Beschädigungen der Dunstabzugshaube
führen.
Sofern vom Hersteller des Kochgerätes keine grösseren Sicherheits­abstände vorgegeben werden, sind zwischen Kochgerät und Un­terkante der Dunstabzugshaube die im Kapitel “Montage” angege­benen Abstände zu beachten.
Wenn verschiedene Kochgeräte unter der Dunstabzugshaube betrie­ben werden, für die unterschiedliche Sicherheitsabstände gelten, ist
der grösste angegebene Sicherheitsabstand zu beachten.

 Zur Befestigung der Dunstabzugshaube sind die Angaben im

Kapitel “Montage” zu beachten.

 Blechteile können scharfe Kanten haben und zu Verletzungen

führen.
Tragen Sie bei der Montage Handschuhe, die einen Schnittschutz
bieten.

10

Sicherheitshinweise und Warnungen

 Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche

aus nicht brennbarem Material verwendet werden. Diese sind im
Fachhandel oder beim Kundendienst erhältlich.

 Die Abluft darf weder in einen benutzten Rauch- oder Abgaskamin

noch in einen Schacht geführt werden, der zur Entlüftung von Auf­stellungsräumen mit Feuerstätten dient.

 Wenn die Abluft in einen nicht genutzten Rauch- oder Abgaskamin

geführt werden soll, beachten Sie die behördlichen Vorschriften.

Reinigung und Pflege

 Es besteht Brandgefahr, wenn die Reinigung nicht nach den

Angaben in dieser Gebrauchsanweisung ausgeführt wird.

 Der Dampf eines Dampfreinigers kann an spannungsführende Tei-

le gelangen und einen Kurzschluss verursachen.
Benutzen Sie zum Reinigen der Dunstabzugshaube niemals einen
Dampfreiniger.

Zubehör

 Verwenden Sie ausschliesslich Miele Originalzubehör. Wenn ande-

re Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie,
Gewährleistung und/oder Produkthaftung verloren.

11

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver­packung

Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungsma­terialien sind nach umweltverträglichen
und entsorgungstechnischen Gesichts­punkten ausgewählt und deshalb recy­celbar.

Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung
zurück.

Entsorgung des Altgerätes

Elektro- und Elektronikgeräte enthalten
vielfach wertvolle Materialien. Sie ent­halten auch bestimmte Stoffe, Gemi­sche und Bauteile, die für ihre Funktion
und Sicherheit notwendig waren. Im
Hauskehricht sowie bei nicht sach­gemässer Behandlung können sie der
menschlichen Gesundheit und der Um­welt schaden. Geben Sie Ihr Altgerät
deshalb auf keinen Fall in den Hauskeh­richt.

Nutzen Sie stattdessen die offiziellen,
eingerichteten Sammel- und Rücknah­mestellen zur Abgabe und Verwertung
der Elektro- und Elektronikgeräte bei
Gemeinde, Stadt, Händler oder Miele.
Für das Löschen etwaiger personenbe­zogener Daten auf dem zu entsorgen­den Altgerät sind Sie gesetzmässig ei­genverantwortlich. Bitte sorgen Sie
dafür, dass Ihr Altgerät bis zum Ab­transport kindersicher aufbewahrt wird.

12

Funktionsbeschreibung

Abhängig von der Ausführung der
Dunstabzugshaube sind folgende Funk­tionen möglich:

Abluftbetrieb

Die angesaugte Luft wird durch den
Fettfilter gereinigt und aus dem Gebäu­de geleitet.

Rückstauklappe

Eine Rückstauklappe im Abluftsystem
sorgt dafür, dass bei ausgeschalteter
Dunstabzugshaube kein ungewollter
Luftaustausch zwischen Raum- und
Aussenluft stattfindet.
Sie ist bei ausgeschalteter Dunstab­zugshaube geschlossen.
Nach dem Einschalten des Gerätes öff­net sich die Rückstauklappe, so dass
die Abluft ungehindert nach aussen
transportiert werden kann.

Umluftbetrieb

(nur mit Geruchsfilter als nachkaufbares
Zubehör, siehe “Technische Daten”)

Die angesaugte Luft wird durch den
Fettfilter und zusätzlich durch einen Ge­ruchsfilter gereinigt. Anschliessend wird
die Luft in die Küche zurückgeführt.

Für den Fall, dass Ihr Abluftsystem nicht
über eine Rückstauklappe verfügt, liegt
der Dunstabzugshaube eine Rückstau­klappe bei. Sie wird in den Ausblas­stutzen der Motoreinheit eingesetzt.

13

Übersicht Dunstabzugshaube

14

Übersicht Dunstabzugshaube

a

Kamin DADC 6000
Nachkaufbares Zubehör zur Abdeckung der Abluftleitung bei Abluftführung
nach oben.

b

Geruchsfilter
Nachkaufbares Zubehör für Umluftbetrieb

c

Wrasenschirm

d

Kochstellenbeleuchtung

e

Bedienelemente

f

Fettfilter

g

Abluftanschluss
Die Abluft kann alternativ nach hinten oder nach oben herausgeführt werden.

h

Auffangwanne

i

Ein/Aus-Taste für das Gebläse

j

Tasten zur Einstellung der Gebläseleistung

k

Ein/Aus-Taste für die Kochstellenbeleuchtung

15

Bedienung

Gebläse einschalten

Schalten Sie das Gebläse ein, sobald
Sie mit dem Kochen beginnen. Dadurch
werden Kochdünste von Beginn an er­fasst.

 Drücken Sie die TasteEin-/Aus.
Das Gebläse schaltet auf Stufe 2. Das

Symbol und die 2 der Gebläsestu­fenanzeige leuchten.

Leistungsstufe wählen

Für leichte bis starke Kochwrasen und
Gerüche stehen Ihnen die Leistungsstu­fen 1 bis 3 zur Verfügung.

Für vorübergehende sehr starke Wra­sen- und Geruchsentwicklung, z.B.
beim Anbraten, wählen Sie die StufeB
als Boosterstufe.

 Wählen Sie durch Drücken der Tas-

te“” oder “” die gewünschte
Leistungsstufe.

Zurückschalten der Boosterstufe

Wenn das Powermanagement aktiviert
ist (voreingestellt), schaltet das Gebläse
nach 5Minuten automatisch auf Stufe 3
zurück.

Nachlauf

 Lassen Sie das Gebläse nach dem

Kochen noch einige Minuten wei­terlaufen.

Die Küchenluft wird von verbliebenen
Wrasen und Gerüchen gereinigt.

Gebläse ausschalten

 Schalten Sie das Gebläse mit der

Taste Ein-/Aus aus.

Das Symbol erlischt.

Kochstellenbeleuchtung ein-/ ausschalten

Die Kochstellenbeleuchtung können Sie
unabhängig vom Gebläse ein- und aus­schalten.

 Drücken Sie dazu die Taste Beleuch-

tung.

Bei eingeschalteter Beleuchtung leuch­tet das Symbol.

Powermanagement

Die Dunstabzugshaube verfügt über ein
Powermanagement. Das Powermana­gement dient der Energieeinsparung. Es
sorgt dafür, dass das Gebläse automa­tisch zurückgeschaltet wird und die Be­leuchtung ausgeschaltet wird.

– Ist die Boosterstufe des Gebläses ge-

wählt, wird nach 5Minuten automa­tisch auf die Stufe3 zurückgeschal­tet,

– Von den Gebläsestufen3, 2 oder 1

wird nach 2Stunden eine Stufe
zurückgeschaltet und dann in 30­Minuten-Schritten ausgeschaltet.

– Die eingeschaltete Kochstellenbe-

leuchtung wird nach 12Stunden au­tomatisch ausgeschaltet.

Rückstände in der Dunstabzugshaube
und daraus entstehende Gerüche wer­den vermieden.

16

Bedienung

Powermanagement aus-/einschalten

Sie können das Powermanagement de­aktivieren.
Bedenken Sie, dass dies zu einem er­höhten Energieverbrauch führen kann.

 Gebläse und Kochstellenbeleuchtung

müssen dazu ausgeschaltet sein.

 Drücken Sie gleichzeitig die Tasten

“” und “” ca. 10 Sekunden, bis
die Anzeige 1 leuchtet.

 Drücken Sie anschliessend nachein-

ander
– die Beleuchtungs-Taste ,
– die Taste “” und wieder
– die Beleuchtungs-Taste .
Ist das Powermanagement eingeschal-

tet, leuchten die Anzeigen 1 und B dau­ernd.
Ist es ausgeschaltet, blinken die Anzei­gen 1 und B.

 Zum Ausschalten des Powermana-

gements die Taste “” drücken.

Sicherheitsausschaltung

Wenn das Powermanagement deakti­viert ist, wird die eingeschaltete Dunst­abzugshaube nach 12Stunden auto­matisch ausgeschaltet (Gebläse und
Kochstellenbeleuchtung).

 Drücken Sie zum Wiedereinschalten

die Taste Ein-/Aus oder die Taste
Beleuchtung.

Die Anzeigen 1 und B blinken.
 Zum Einschalten die Taste “” drü-

cken.
Die Anzeigen 1 und B leuchten dau-

ernd.
 Bestätigen Sie den Vorgang mit der

Ein/Aus Taste .
Alle Kontrolllampen erlöschen.
Erfolgt Ihre Bestätigung nicht innerhalb

von 4Minuten, wird die alte Einstellung
beibehalten.

17

Energiespartipps

Diese Dunstabzugshaube arbeitet sehr
effizient und energiesparend. Folgende
Massnahmen unterstützen Sie beim
sparsamen Gebrauch:

– Sorgen Sie beim Kochen für eine gu-

te Belüftung der Küche. Strömt bei
Abluftbetrieb nicht ausreichend Luft
nach, arbeitet die Dunstabzugshaube
nicht effizient und es kommt zu er­höhten Betriebsgeräuschen.

– Kochen Sie mit möglichst kleiner

Kochstufe. Wenig Kochdünste be­deuten eine niedrige Leistungsstufe
an der Dunstabzugshaube und damit
weniger Energieverbrauch.

– Prüfen Sie an der Dunstabzugshaube

die gewählte Leistungsstufe. Meist ist
eine niedrige Leistungsstufe ausrei­chend. Nutzen Sie die Boosterstufe
nur, wenn es notwendig ist.

– Schalten Sie bei starken Kochdüns-

ten frühzeitig auf eine hohe Betriebs­stufe. Das ist effizienter, als durch
langen Betrieb der Dunstabzugshau­be zu versuchen, bereits in der Küche
verteilte Kochdünste zu erfassen.

– Achten Sie darauf, die Dunstabzugs-

haube nach dem Kochen wieder aus­zuschalten.

– Reinigen oder wechseln Sie die Filter

in regelmässigen Abständen. Stark
verunreinigte Filter verringern die
Leistung, erhöhen die Brandgefahr
und bedeuten ein hygienisches Risi­ko.

18

Reinigung und Pflege

 Trennen Sie vor jeder Wartung

und Pflege die Dunstabzugshaube
vom Elektronetz (siehe Kapitel“Si­cherheitshinweise und Warnungen”).

Gehäuse

Allgemein

Die Oberflächen und Bedienelemente
können durch ungeeignete Reini­gungsmittel beschädigt werden.

Verwenden Sie keine Reinigungsmit­tel, die Soda, Säure, Chlorid oder
Lösungsmittel enthalten.

Verwenden Sie keine scheuernden
Reinigungsmittel, wie z.B. Scheuer­pulver, Scheuermilch, scheuernde
Schwämme, wie z.B. Topfschwäm­me oder gebrauchte Schwämme, die
noch Reste von Scheuermitteln ent­halten

 Nässe in der Dunstabzugshaube

kann zu Schäden führen.
Achten Sie darauf, dass keine Nässe

in die Dunstabzugshaube dringt.

 Reinigen Sie alle Oberflächen und

Bedienelemente nur mit einem leicht

feuchten Schwammtuch, Spülmittel

und warmem Wasser.
 Trocknen Sie die Oberflächen an-

schliessend mit einem weichen Tuch.

Besondere Hinweise für Edelstahlflä­chen

Die Hinweise gelten nicht für die Be­dientasten.

Über die allgemeinen Hinweise hinaus
eignet sich zur Reinigung der Edelstahl­flächen ein nicht scheuerndes Edel­stahl-Reinigungsmittel.

Um ein schnelles Wiederverschmutzen
zu verhindern, ist die Behandlung mit
einem Edelstahl-Pflegemittel empfeh­lenswert (bei Miele erhältlich).

Besondere Hinweise für Bedienele­mente

Wenn Verschmutzungen länger ein­wirken, können sich die Bedienele­mente verfärben oder verändern.

Entfernen Sie Verschmutzungen so­fort.

Durch die Reinigung mit Edelstahl­Reinigungsmittel kann die Ober­fläche der Bedienelemente beschä­digt werden.

Verwenden Sie zur Reinigung der
Bedienelemente keine Edelstahlreini­gungsmittel.

Besondere Hinweise für Glasflächen

 Über die allgemeinen Hinweise hin-

aus eignet sich zur Reinigung der
Glasflächen ein haushaltsüblicher
Glasreiniger.

19

Reinigung und Pflege

Auffangwanne reinigen

Eine Auffangwanne unterhalb des Fett­filters nimmt herablaufendes Kondens­wasser auf. Zum Reinigen lässt sie sich
abnehmen.

 Zum Entnehmen die Auffangrinne et-

was nach vorne ziehen und vorsichtig

nach unten herausnehmen. Giessen

Sie angesammeltes Kondenswasser

aus und reinigen sie die Auffangwan-

ne mit einem feuchten Tuch.

Fettfilter

Reinigungsintervall

Angesammeltes Fett verhärtet sich über
einen längeren Zeitraum und erschwert
die Reinigung. Es ist daher empfehlens­wert, den Fettfilter alle 3–4Wochen zu
reinigen.

Fettfilter herausnehmen

 Der Filter kann beim Hantieren

herunterfallen.
Dies kann zu Beschädigungen des

Filters und der Kochstelle führen.
Halten Sie den Filter beim Hantieren

sicher in der Hand.

 Brandgefahr

Ein überfetteter Fettfilter ist brennbar.
Reinigen Sie den Fettfilter in re-

gelmässigen Abständen.

Der wiederverwendbare Metallfettfilter
im Gerät nimmt die festen Bestandteile
des Küchendunstes auf (Fett, Staub
usw.) und verhindert so ein Verschmut­zen der Dunstabzugshaube.

Der Fettfilter muss in regelmässigen Ab­ständen gereinigt werden.

Ein stark verschmutzter Fettfilter ver­mindert die Absaugleistung und führt
zu einer stärkeren Verschmutzung der
Dunstabzugshaube und der Küche.

20

 Den Fettfilter an der Unterkante aus

der Verriegelung ziehen, etwas nach
vorne schwenken oben nach hinten
drücken und nach unten heraus­nehmen.

Reinigung und Pflege

Reinigung des Fettfilters von Hand

 Reinigen Sie den Fettfilter mit einer

Spülbürste in warmem Wasser, dem

ein mildes Handspülmittel zugegeben

wird. Verwenden Sie Handspülmittel

nicht konzentriert.

Ungeeignete Reinigungsmittel

Ungeeignete Reinigungsmittel können
bei regelmässiger Anwendung zu Be­schädigungen der Filterflächen führen.
Folgende Reinigungsmittel sind nicht zu
verwenden:

– Kalklösende Reinigungsmittel
– Scheuerpulver oder Scheuermilch
– Aggressive Allzweckreiniger und Fett-

lösesprays

– Backofenspray

Reinigung des Fettfilters im Geschirr­spüler

 Stellen Sie den Fettfilter möglichst

senkrecht oder geneigt in den Un-

terkorb. Achten Sie darauf, dass sich

der Sprüharm frei bewegen kann.
 Verwenden Sie ein haushaltsübliches

Geschirrspülmittel.
 Wählen Sie ein Programm mit einer

Reinigungstemperatur von mindes-

tens 50°C und maximal 65°C.

Nach dem Reinigen

 Legen Sie den Fettfilter nach dem

Reinigen zum Trocknen auf eine
saugfähige Unterlage.

 Reinigen Sie bei herausgenommenem

Fettfilter auch die zugänglichen
Gehäuseteile von abgelagertem Fett.
Dadurch beugen Sie der Brandgefahr
vor.

 Den Fettfilter zunächst oben in die

vorgesehenen Schlitze führen, dann
unten nach hinten schwenken und
einrasten.

Bei der Reinigung des Fettfilters im
Geschirrspüler kann es je nach ver­wendetem Reiniger zu bleibenden Ver­färbungen der innenliegenden Filter­flächen kommen. Dies hat keinen Ein­fluss auf die Funktion des Fettfilters.

21

Reinigung und Pflege

Geruchsfilter

Bei Umluftbetrieb muss zusätzlich zum
Fettfilter ein Geruchsfilter eingesetzt
werden. Er bindet die beim Kochen an­fallenden Geruchsstoffe.

Der Geruchsfilter wird an der Oberseite
der Dunstabzugshaube eingesetzt.

Geruchsfilter einsetzen/wechseln

 Nehmen Sie den Geruchsfilter aus

der Verpackung.

 Setzen Sie den Geruchsfilter in die

Aufnahme an der Oberseite der

Dunstabzugshaube ein.

Regenerierbarer Geruchsfilter

Für diese Dunstabzugshaube ist ein re­generierbarer Geruchsfilter erhältlich. Er
kann durch Regenerieren im Backofen
mehrmals verwendet werden.

 Beachten Sie zum Gebrauch die zu-

gehörige Gebrauchsanweisung.

Sie können die Geruchsfilter über den
Miele Webshop, den Miele Kunden­dienst (siehe Ende dieser Gebrauchsan­weisung) oder Ihren Miele Fachhändler
beziehen.

Die Typbezeichnung entnehmen Sie
dem Kapitel “Technische Daten”.

Wechselintervall

 Wechseln Sie den Geruchsfilter im-

mer dann aus, wenn die Geruchsstof-

fe nicht mehr ausreichend gebunden

werden.

Spätestens sollte er alle 6Monate ge-

wechselt werden.

Geruchsfilter entsorgen

 Entsorgen Sie den gebrauchten Ge-

ruchsfilter im Hauskehricht.

22

*INSTALLATION*

Montage

Installation

Montaje

Montaggio

Montering

Montagem

Asennus

Vor der Installation

 Beachten Sie vor der Installation

alle Informationen in diesem Kapitel
und das Kapitel“Sicherheitshinweise
und Warnungen”.

Schutzfolie entfernen

Zum Schutz vor Transportschäden sind
die Gehäuseteile mit einer Schutzfolie
versehen.

 Bitte entfernen Sie vor der Montage

der Gehäuseteile die Schutzfolie. Sie

lässt sich ohne weitere Hilfsmittel ab-

ziehen.

Installationsmaterial

Installation

Abdeckfolie

zur Abdichtung des Gehäuses

5Schrauben5 x 60mm und
5Dübel8 x 50mm
3Scheiben6,4mm

zur Befestigung an der Wand

 Die Schrauben und Dübel sind

für massives Mauerwerk geeignet.
Verwenden Sie für andere Wandkon-

struktionen entsprechende Befesti­gungsmittel.

Achten Sie auf eine ausreichende
Tragfähigkeit der Wand.

1Abluftstutzen

für eine Abluftleitung150mm

1Rückstauklappe

zum Einbau im Ausblasstutzen der Mo­toreinheit (nicht bei Umluftbetrieb). Ab­hängig von der Geräteausführung ist
die Rückstauklappe bereits montiert.

Montageplan

Die einzelnen Montageschritte sind auf
dem Montageplan beschrieben.

23

*INSTALLATION*

Installation

Gerätemasse

Die Zeichnung ist nicht massstäblich

24

*INSTALLATION*

a

Abluftführung nach oben oder nach hinten

b

Durchbruch, wenn der Netzanschluss nicht mit Netzstecker sondern mit Fest­anschluss erfolgt

c

Abluftdurchbruch200mm, damit die Abluftleitung in der Wand beweglich ist

d

Luftaustritt bei Umluft. Der Abstand zur Decke oder zu oberhalb angebrachten

Möbeln sollte mindestens 300mm betragen.
Abluftanschluss150mm
Beachten Sie bei Verwendung des Kamins DADC6000 zum Installationsbereich

für Steckdose und Abluftdurchbruch die zugehörige Massskizze.

Abstand zwischen Kochstelle und Dunstabzugshaube (S)

Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante
der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers.
Sollten dort keine grösseren Abstände vorgegeben werden, sind die folgenden
Sicherheitsabstände mindestens einzuhalten.

Beachten Sie dazu auch das Kapitel “Sicherheitshinweise und Warnungen”.

Installation

Kochgerät Abstand S mindestens

Elektro-Kochstelle 450mm

Elektro-Grill, Fritteuse (elektrisch) 650mm

Mehrflammige Gas-Kochstelle

650mm

≤ 12,6 kW Gesamtleistung, keiner der Brenner > 4,5 kW

Mehrflammige Gas-Kochstelle

760mm
> 12,6 kW und ≤ 21,6 kW Gesamtleistung,
keiner der Brenner > 4,8 kW.

Mehrflammige Gas-Kochstelle

nicht möglich
> 21,6 kW Gesamtleistung,
oder einer der Brenner > 4,8 kW.

Einzel-Gas-Kochstelle ≤ 6 kW Leistung 650mm

Einzel-Gas-Kochstelle > 6 kW und ≤ 8,1 kW Leistung 760mm

Einzel-Gas-Kochstelle > 8,1 kW Leistung nicht möglich

25

*INSTALLATION*

Installation

Montageempfehlungen

– Berücksichtigen Sie bei der Wahl der

Montagehöhe die Körpergrösse der
Benutzer. Es sollte ihnen ein freies
Arbeiten an der Kochstelle und eine
optimale Bedienung der Dunstab­zugshaube möglich sein.

– Beachten Sie, dass die Kochwrasen

mit zunehmendem Abstand zur
Kochstelle schlechter erfasst werden.

– Damit die Kochwrasen optimal er-

fasst werden, ist zu beachten, dass
die Dunstabzugshaube mittig über
der Kochstelle montiert ist, nicht seit­lich versetzt.

– Die Kochstelle sollte möglichst

schmaler als die Dunstabzugshaube
sein. Maximal sollte die Kochstelle
die gleiche Breite haben.

– Der Montageort muss problemlos

zugänglich sein. Auch für einen even­tuell eintretenden Servicefall muss
die Dunstabzugshaube ungehindert
erreichbar und demontierbar sein.
Beachten Sie dies zum Beispiel bei
der Anordnung von Schränken, Re­galen, Decken- oder Dekorelementen
im Umfeld der Dunstabzugshaube.

Bohrbild für die Wandmontage

 Beachten Sie zur Erstellung der Boh-

rungen den beiliegenden Montage­plan.

 Wird vorab eine Rückwand angefer-

tigt, die schon über die Befesti­gungslöcher verfügen soll, sind hier
die Abstandsmasse der Bohrungen
angegeben (Schrauben5mm).

26

*INSTALLATION*

Installation

Abluftleitung

 Bei gleichzeitigem Betrieb der

Dunstabzugshaube und einer raum­luftabhängigen Feuerstätte besteht
unter Umständen Vergiftungsgefahr!

Beachten Sie unbedingt das Kapitel
“Sicherheitshinweise und
Warnungen”.

Lassen Sie sich im Zweifelsfall den
gefahrlosen Betrieb durch den zu­ständigen Kaminfegermeister
bestätigen.

Verwenden Sie als Abluftleitung nur
glatte Rohre oder flexible Abluft­schläuche aus nicht brennbarem Ma­terial.

Um eine grösstmögliche Luftleistung
und geringe Strömungsgeräusche zu
erreichen, ist Folgendes zu beachten:

– Der Durchmesser der Abluftleitung

sollte nicht kleiner als 150mm sein.

– Werden Abluft-Flachkanäle verwen-

det, sollte der Querschnitt nicht
geringer sein als der Querschnitt des
Abluftstutzens.

– Die Abluftleitung soll möglichst kurz

und geradlinig sein.

– Verwenden Sie nur Bögen mit gros-

sen Radien.

– Die Abluftleitung darf nicht geknickt

oder zusammengedrückt werden.

– Achten Sie darauf, dass alle Verbin-

dungen fest und dicht sind.

Beachten Sie, dass jede Einschrän­kung des Luftstroms die Luftleistung
verringert und die Betriebsgeräusche
erhöht.

 Soll die Abluft ins Freie geleitet wer-

den, empfehlen wir die Installation ei­nes Teleskop-Mauerkastens oder ei­ner Dachdurchführung (nachkaufba­res Zubehör).

 Wird die Abluft in einen Abluftkamin

geführt, muss der Einführungsstutzen
in Strömungsrichtung gelenkt wer­den.

 Bei waagerechtem Verlegen der Ab-

luftleitung muss ein Mindestgefälle
von 1cm je Meter eingehalten wer­den. Damit wird vermieden, dass
Kondenswasser in die Dunstabzugs­haube fliessen kann.

 Wird die Abluftleitung durch kühle

Räume, Dachböden usw. verlegt,
kann sich ein starkes Temperaturge­fälle innerhalb der einzelnen Bereiche
ergeben. Es ist daher mit Schwitz­oder Kondenswasser zu rechnen.
Dies macht eine Isolation der Abluft­leitung erforderlich.

27

*INSTALLATION*

Installation

Kondenswassersperre

Neben einer entsprechenden Isolation
der Abluftleitung ist die Installation einer
Kondenswassersperre empfehlenswert,
die das anfallende Kondenswasser auf­nimmt und verdunstet.
Sie ist als nachkaufbares Zubehör für
eine Abluftleitung mit einem Durchmes­ser von 125mm oder 150mm erhält­lich.

Schalldämpfer

In die Abluftleitung kann ein Schall­dämpfer eingesetzt werden (nachkauf­bares Zubehör). Er dient zur zusätzli­chen Geräuschdämpfung.

Abluftbetrieb

Der Einsatz der Kondenswassersperre
ist nur möglich, wenn die Abluft nach
oben aus der Dunstabzugshaube ge­führt wird.

 Die Kondenswassersperre muss

senkrecht und möglichst nah über
dem Ausblasstutzen der Dunstab­zugshaube installiert werden.
Der Pfeil auf dem Gehäuse kenn­zeichnet die Ausblasrichtung.

28

Der Schalldämpfer dämpft sowohl Ge­bläsegeräusche nach aussen als auch
Aussengeräusche, die über die Abluft­leitung in die Küche dringen (z.B.
Strassenlärm). Dazu wird der Schall­dämpfer möglichst nah vor dem Abluft­austritt  positioniert.

*INSTALLATION*

Installation

Elektroanschluss

 Durch unsachgemässe Installati-

ons- und Wartungsarbeiten oder Re­paraturen können erhebliche Gefah­ren für den Benutzer entstehen, für
die der Hersteller nicht haftet.

Die Installation des Gerätes an das
Elektronetz darf nur von einer qualifi­zierten Elektro-Fachkraft durchge­führt werden, die die landesüblichen
Vorschriften und die Zusatz-Vor­schriften der örtlichen Elektro-Ver­sorgungsunternehmen genau kennt
und sorgfältig einhält.

Die Dunstabzugshaube darf nur an ein
vorschriftsmässig installiertes Elektro­netz angeschlossen werden.
Die Elektroanlage muss nach gültigen
Vorschriften ausgeführt sein!

Zur Erhöhung der Sicherheit empfiehlt
es sich, dem Gerät einen FI-Schutz­schalter mit einem Auslösestrom von
30mA vorzuschalten.

Die erforderlichen Anschlussdaten fin­den Sie auf dem Typenschild (siehe
Kapitel “Kundendienst und Garantie”).
Prüfen Sie, ob diese Angaben mit der
Spannung und Frequenz des Elektro­netzes übereinstimmen.

Ein Anschluss über eine Steckdose wird
empfohlen, da er den Kundendienst
erleichtert. Achten Sie darauf, dass die
Steckdose im eingebauten Zustand des
Gerätes zugänglich ist.

Alternativ ist ein Festanschluss möglich.
Falls bei Anschluss mit einem Netzste-

cker nach dem Einbau die Steckdose
nicht mehr zugänglich ist oder ein Fest­anschluss vorgesehen ist muss installa­tionsseitig eine Trennvorrichtung für je­den Pol vorhanden sein. Als Trennvor­richtung gelten Schalter mit einer Kon­taktöffnung von mindestens 3mm.
Dazu gehören LS-Schalter, Sicherungen
und Schütze (EN 60335).

29

Kundendienst und Garantie

Bei Störungen, die nicht selbst beseitigt
werden können, benachrichtigen Sie Ih­ren Miele Fachhändler oder den Miele
Kundendienst

Die Telefonnummer des Kundendiens­tes finden Sie am Ende dieser Ge­brauchsanweisung.

Der Kundendienst benötigt Modellbe­zeichnung und Fabrikationsnummer.
Beide Angaben finden Sie auf dem Ty­penschild.

Position des Typenschildes

Das Typenschild finden Sie, wenn Sie
den Fettfilter herausnehmen.

Garantie

Die Garantiezeit beträgt 2Jahre.
Weitere Informationen entnehmen Sie

den mitgelieferten Garantiebedin­gungen.

30

Technische Daten

Gebläsemotor 200W

Kochstellenbeleuchtung 2 x 4,5W

Gesamtanschlusswert 209W

Netzspannung AC230V

Absicherung 10A

Länge der Netzanschlussleitung 1,5m

Gewicht

DA6096W 20kg

Nachkaufbares Zubehör für Umluftbetrieb

GeruchsfilterDKF25-1 oder DKF25-R (regenerierbar).

31

Technische Daten

Datenblatt für Haushaltsdunstabzugshauben

nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014

MIELE
Modellname/-kennzeichen DA 6096 W

Jährlicher Energieverbrauch (AEC
Energieeffizienzklasse B
Energieeffizienzindex (EEI

hood

fluiddynamische Effizienz (FDE
Klasse für die fluiddynamische Effizienz
A (höchste Effizienz) bis G (niedrigste Effizienz) B
Beleuchtungseffizienz (LE

hood

Beleuchtungseffizienzklasse
A (höchste Effizienz) bis G (niedrigste Effizienz) A
Fettabscheidegrad 92,4%
Klasse für den Fettabscheidegrad
A (höchste Effizienz) bis G (niedrigste Effizienz) B
Gemessener Luftvolumenstrom im Bestpunkt

Luftstrom (min. Geschwindigkeit)

Luftstrom (max. Geschwindigkeit)

Luftstrom (Intensiv- oder Schnelllaufstufe)

Max. Luftstrom (Q

max

)

gemessener Luftdruck im Bestpunkt 350 Pa
A-bewertete Schallemissionen (min. Geschwindigkeit) 40 dB
A-bewertete Schallemissionen (max. Geschwindigkeit) 54 dB
A-bewertete Schallemissionen (Intensiv- oder Schnelllaufstufe) 66 dB
gemessene Elektrische Eingangsleistung im Bestpunkt 150,0 W
Leistungsaufnahme im Aus-Zustand (Po) W
Leistungsaufnahme im Bereitschaftszustand (Ps) 0,20 W
Nennleistung Beleuchtungssystem 9,0 W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf

der Kochoberfläche
Zeitverlängerungsfaktor 1,2

) 70,4 kWh/Jahr

hood

) 68,5

) 23,2

hood

) 42,2 lx/W

357,7 m3/h

200 m3/h

400 m3/h

650 m3/h

650 m3/h

380 Ix

32

Miele AG

Limmatstrasse 4
8957 Spreitenbach

Sous-Riette 23
1023 Crissier

Telefon: [phone]
www.miele.ch/contact

www.miele.ch

Miele SA

DA6096 W

M.-Nr. 11 469 370 / 00de-CH
