Brugs- og monteringsanvisning

Emhætte DA 6190 W, DA 6190 W EXT

Læs venligst brugsanvisningen inden opstilling, installation og ibrugtagning for at undgå skader på personer og produkt.

da-DK

M.-Nr. 07 771 850

Page 2

Indholdsfortegnelse

Miljøbeskyttelse ...................................................3

Råd om sikkerhed og advarsler ......................................4

Beskrivelse af emhætten...........................................10

Funktionsbeskrivelse .............................................12

Betjening........................................................13

Blæseren tændes s ...............................................13

Blæsertrin vælges - / +.............................................13

Intensiv blæsereffekt.............................................13

Kogepladebelysning I.............................................14

Rengøring og vedligeholdelse ......................................15

Kabinet..........................................................15

Fedtfilter .........................................................16

Lugtfilter isættes / udskiftes ..........................................17

Halogenpære udskiftes .............................................18

Service / reklamationsfrist .........................................19

Mål .............................................................22

Afstand mellem kogeplade og emhætte (S)...........................23

Montering .......................................................25

Monteringsanvisning ...............................................25

Beskyttelsesfolie ..................................................25

Afmontering ......................................................25

Monteringsmateriale ...............................................26

Udluftningsrør ...................................................28

Kondensvandspærre ...............................................29

Lyddæmper ......................................................30

Eltilslutning .....................................................31

Anvendelse med styremodul DSM 400 ...............................32

Tilslutning af vindueskontakt.......................................32

Potentialfri tilslutning.............................................32

Tilslutning af en lyskontakt ........................................33

Tekniske data ....................................................34

Page 3

Miljøbeskyttelse

Bortskaffelse af emballagen

Emballagen beskytter produktet mod transportskader. Emballagematerialerne er valgt ud fra miljø- og affaldsmæssige hensyn og kan således genbruges.

Genbrug af emballagematerialerne sparer råstoffer og mindsker affaldspro blemerne. Emballagen bør derfor afle veres på nærmeste genbrugsstation/ opsamlingssted.

Emballagedele (f.eks. folier, polystyren skum) kan være farlige for børn. Fare for kvælning! Opbevar derfor emballa gedele uden for børns rækkevidde, og bortskaf materialet hurtigst muligt.

Bortskaffelse af et gammelt produkt

Gamle elektriske og elektroniske pro dukter indeholder stadig værdifulde materialer. De indeholder imidlertid også skadelige stoffer, som er nødven dige for deres funktion og sikkerhed.

Hvis produkterne bortskaffes sammen

med husholdningsaffaldet eller behand les forkert, kan det skade den menne skelige sundhed og miljøet. Bortskaf

derfor ikke det gamle produkt med husholdningsaffaldet.

Aflever i stedet for det gamle produkt på nærmeste opsamlingssted eller den lokale genbrugsstation, så delene kan blive genanvendt.

Sørg endvidere for, at det gamle pro dukt opbevares utilgængeligt for børn, indtil det afleveres på genbrugsstatio nen.

Page 4

Råd om sikkerhed og advarsler

Emhætten overholder de foreskrev ne sikkerhedsbestemmelser. Uhen sigtsmæssig brug kan dog medføre skader på både personer og ting.

Læs venligst brugsanvisningen grundigt, før emhætten tages i brug. Den indeholder vigtige oplysninger om montering, sikkerhed, brug og vedligeholdelse. Derved beskyttes både personer og emhætte.

Gem venligst brugsanvisningen, og giv den videre til en eventuel senere ejer.

Retningslinjer vedrørende brugen

Denne emhætte er beregnet til an-

vendelse i private husholdninger eller på lignende opstillingssteder, som f.eks.

– i butikker, på kontorer eller lignende

arbejdsomgivelser

–

i landbrugsbedrifter

–

til kundebrug på hoteller, moteller, pensionater og lign.

Anvend udelukkende emhætten til

rensning og udsugning af em fra mad lavning.

Emhætten er ikke beregnet til uden

dørs brug. Det er ikke tilladt at anvende emhætten

til andre formål. Al anden anvendelse er på egen risiko og kan være forbundet med fare. Miele kan ikke gøres ansvar lig for skader opstået på grund af for kert brug eller fejlagtig betjening.

Personer, der på grund af begræns

ninger i fysisk eller psykisk formåen el ler på grund af manglende erfaring eller uvidenhed ikke er i stand til at betjene emhætten sikkert, må ikke anvende den uden opsyn eller vejledning fra en an svarlig person.

Børn i huset

Hold altid øje med børn, der ophol-

der sig i nærheden af emhætten. Lad dem aldrig lege med emhætten.

Børn må kun bruge emhætten uden

opsyn, hvis de er informeret om dens funktioner, så de kan betjene den korrekt, og hvis de forstår de farer, der kan opstå ved forkert betjening.

Ved emhætter med halogenpærer

skal man være opmærksom på, at pærerne bliver meget varme, når de er tændt, og at de stadig kan være meget varme et godt stykke tid, efter at de er slukket. Hold børn væk fra lamperne, indtil disse er afkølet så meget, at der ikke længere er risiko for forbrænding.

Page 5

Råd om sikkerhed og advarsler

Teknisk sikkerhed

En beskadiget emhætte kan betyde

fare for sikkerheden! Kontroller derfor emhætten for synlige skader, inden den installeres. Tag aldrig en beskadiget emhætte i brug.

Før tilslutning af emhætten er det

vigtigt at kontrollere, om de tilslutnings data (spænding og frekvens), der er angivet på typeskiltet, stemmer overens med de eksisterende forhold på stedet. Disse data skal ubetinget stemme over ens, så der ikke opstår skader på em hætten. I tvivlstilfælde bør man kontakte en elinstallatør.

Emhættens elsikkerhed kan kun ga-

ranteres, når der er etableret forskriftsmæssig jordforbindelse. Det er meget vigtigt, at denne grundlæggende sikkerhedsforanstaltning afprøves, og at installationerne i tvivlstilfælde gennemgås af en fagmand. Producenten kan ikke gøres ansvarlig for skader, der er opstået på grund af manglende eller afbrudt jordledning (f.eks. elektrisk stød).

Installation, vedligeholdelse og re

paration bør kun udføres af Miele Tek nisk Service. Installation, vedligeholdelse og repara tion foretaget af ukyndige kan medføre betydelig risiko for brugeren og er ikke omfattet af Mieles reklamationsordning.

Defekte dele må kun udskiftes med

originale Miele-reservedele. Kun hvis

dette overholdes, kan vi garantere, at sikkerhedskravene er opfyldt.

Emhætten skal være afbrudt fra el

nettet under installation, vedligeholdel se og reparation. Den er kun afbrudt fra elnettet, når en af følgende betingelser er opfyldt:

– Sikringen er slået fra. – Skruesikringen er skruet helt ud. – Stikket er trukket ud.

Ved tilslutning med stik: Træk ikke i ledningen, men i stikket, når emhætten skal afbrydes fra elnettet.

Brug kun emhætten i monteret til

stand af hensyn til sikkerheden.

Kabinettet må kun åbnes som be

skrevet i forbindelse med montering og rengøring. Andre dele af kabinettet må under ingen omstændigheder åbnes. Eventuel berøring af spændingsførende tilslutninger og ændring af den elek triske og mekaniske opbygning er farlig og kan muligvis medføre funktionsfor styrrelser.

Page 6

Råd om sikkerhed og advarsler

Tilslutning af emhætten må ikke ske

ved hjælp af en multistikdåse eller en forlængerledning, da disse ikke giver den nødvendige sikkerhed (f.eks. risiko for overophedning).

På emhætter med ekstern blæser

(typen ...EXT) skal der desuden etableres en styreledningsforbindelse fra blæseren til emhættens betjenings panel. Ved brug af ekstern blæser kan der kun anvendes en Miele-blæser.

Denne emhætte må ikke anvendes

på ikke-stationære steder (f.eks. skibe).

Brug af emhætten samtidig med et ildsted, der er afhængigt af luften i rummet

Advarsel: Risiko for forgiftning!

Hvis der i samme rum eller ventila-

tionssystem anvendes både emhætte og et ildsted, der er afhængigt af luften i rummet, bør der udvises største forsigtighed. Ildsteder, der er afhængige af luften i rummet, kan f.eks. være gas-, olie-, træ- eller kuldrevne varmeapparater, gennemstrømningsvandvarmere, varmtvandskedler, gaskogeplader eller gasovne, der får deres forbrændingsluft fra rummet, hvori de er opstillet, og hvis udblæsningsgas ledes ud i det fri via f.eks. en skorsten. Ved udluftning til det fri, også med eks tern blæser, suger emhætten luft ud af køkkenet og rummene ved siden af. Hvis lufttilførslen ikke er tilstrækkelig, opstår der et undertryk. Ildstederne får for lidt forbrændingsluft. Forbrændin gen hæmmes.

Giftige forbrændingsgasser kan blive trukket ind i beboelsesrummene fra skorstenen eller udsugningsskakten. Det kan være livsfarligt!

Page 7

Råd om sikkerhed og advarsler

Emhætten kan uden risiko bruges sam tidig med et ildsted, som er afhængigt af luften i rummet, hvis undertrykket i rummet eller ventilationssystemet højst er 4 Pa (0,04 mbar), hvorved tilbage sugning af forbrændingsgas undgås.

Dette kan opnås, hvis der kan strømme frisk luft til forbrænding ind gennem åbninger i f.eks. døre og vinduer. Man bør sikre sig, at tværsnittet på åbningerne er tilstrækkelig stort. En ventilationsmurkanal alene giver som regel ikke tilstrækkelig lufttilførsel.

Ved vurdering bør hele husets ventilationssystem tages i betragt ning. I tvivlstilfælde kontaktes den lokale skorstensfejermester.

For at opnå sikker funktion kan det

være nødvendigt

at kombinere emhætten med en vin

–

dueskontakt, som kun lader emhæt ten fungere, hvis vinduet er åbnet til strækkeligt, eller

at der automatisk tilkobles en indsug

–

ningsblæser eller åbnes en motor dreven ventilationsklap, når emhæt ten tændes, eller

at der automatisk slukkes for det ild

–

sted, som er afhængigt af luften i rummet, når emhætten bliver tændt.

Miele styremodul DSM 400 giver mulighed for at kombinere udstyr til ovennævnte funktioner med emhætten (se afsnittet Anvendelse med styremodul DSM 400). Styremodulet kan købes som ekstraudstyr.

Kontakt under alle omstændigheder den lokale skorstensfejermester.

Hvis emhætten bruges med recirkula tion, kan der uden problemer samtidig anvendes ildsteder, der er afhængige af luften i rummet.

Page 8

Råd om sikkerhed og advarsler

Brug

Arbejd aldrig med åben ild under

emhætten; undgå flambering, grillsteg ning o.l. Den tændte emhætte trækker flammer ne ind i filteret, og på grund af det op sugede køkkenfedt opstår der brand fare!

Hvis emhætten bruges over gas

blus, skal de tændte kogeplader hele ti den være dækket af gryder o.l. Selvom gryderne kun tages af i kort tid, skal gasblusset slukkes. Flammen indstilles således, at den ikke går ud over grydebunden. Undgå kraftig overopvarmning af kogegrejet (f.eks. ved brug af wok). Emhætten kan blive beskadiget af den kraftige varmepåvirkning.

Tænd altid for emhætten, når en ko-

geplade benyttes. Hvis emhætten ikke tændes, kan der dannes kondensvand. Herved kan der opstå korrosionsskader på emhætten.

Brug aldrig emhætten uden fedtfil

ter, da fedt- og smudsaflejringer kan nedsætte emhættens funktion.

Filtrene skal rengøres eller udskiftes

med jævne mellemrum.

Et overmættet fedtfilter medfører brand fare! (Se afsnittet Rengøring og vedli geholdelse).

Vær opmærksom på, at emhætten

kan blive meget varm, når der laves

mad under den. Berør først kabinettet og fedtfiltrene, når emhætten er afkølet.

Brug aldrig et damprengøringsap-

parat til rengøring af emhætten. Dampen kan trænge ind i spændingsførende dele og forårsage kortslutning.

Hvis der arbejdes med olie eller

fedt, skal man hele tiden holde øje med gryder, pander og frituregryder. Også grillstegning over elgrilludstyr skal ske under konstant opsyn. Overophedet olie og fedt kan selvan tænde og derved sætte ild til emhæt ten.

Page 9

Råd om sikkerhed og advarsler

Montering

Se venligst kogepladeproducentens

anvisninger vedrørende mulighed for brug af emhætte sammen med koge pladen.

Medmindre kogepladeproducenten

har angivet en større sikkerhedsafstand mellem kogepladen og underkanten af emhætten, skal de mindsteafstande, der er angivet i afsnittet Mål, overhol des.

Hvis der skal anvendes forskelligt koge grej med forskellig sikkerhedsafstand under emhætten, skal man vælge den størst angivne sikkerhedsafstand.

Emhætten må ikke monteres over

ildsteder, hvor der bruges fast brændsel.

Til udluftningsrør må der kun bruges

rør eller slanger af ikke-brændbart materiale. Disse kan købes ved telefonisk henvendelse til vor reservedelsekspedition på tlf. 43 27 13 50.

Tilbehør

Der må kun monteres tilbehør, der

udtrykkeligt er godkendt af Miele. Hvis andre dele monteres, bortfalder krave ne om reklamationsret og/eller produkt ansvar.

Producenten kan ikke gøres ansvar lig for skader, der er opstået, fordi ovenstående råd og advarsler ikke er blevet fulgt.

Udluftning må ikke ske gennem røg

kanal, skorsten eller ventilationsskakt, hvis disse anvendes til udluftning af rum med ildsteder.

Hvis udluftning foretages gennem

en røgkanal eller skorsten, der ikke mere er i brug, skal myndighedernes forskrifter overholdes.

Page 10

Beskrivelse af emhætten

Page 11

a Teleskop

b Afdækning

c Emskærm

d Betjeningspanel

e Fedtfilter

f Udluftningsåbninger

(kun ved recirkulation)

g Kogezonebelysning

h Lugtfilter

Ekstraudstyr til recirkulation

i Blæserens tænd/sluk-tast

j Taster til indstilling af blæserstyrke

k Tænd/sluk-tast til kogezonebelys-

ning

Beskrivelse af emhætten

Page 12

Funktionsbeskrivelse

Emhætten arbejder

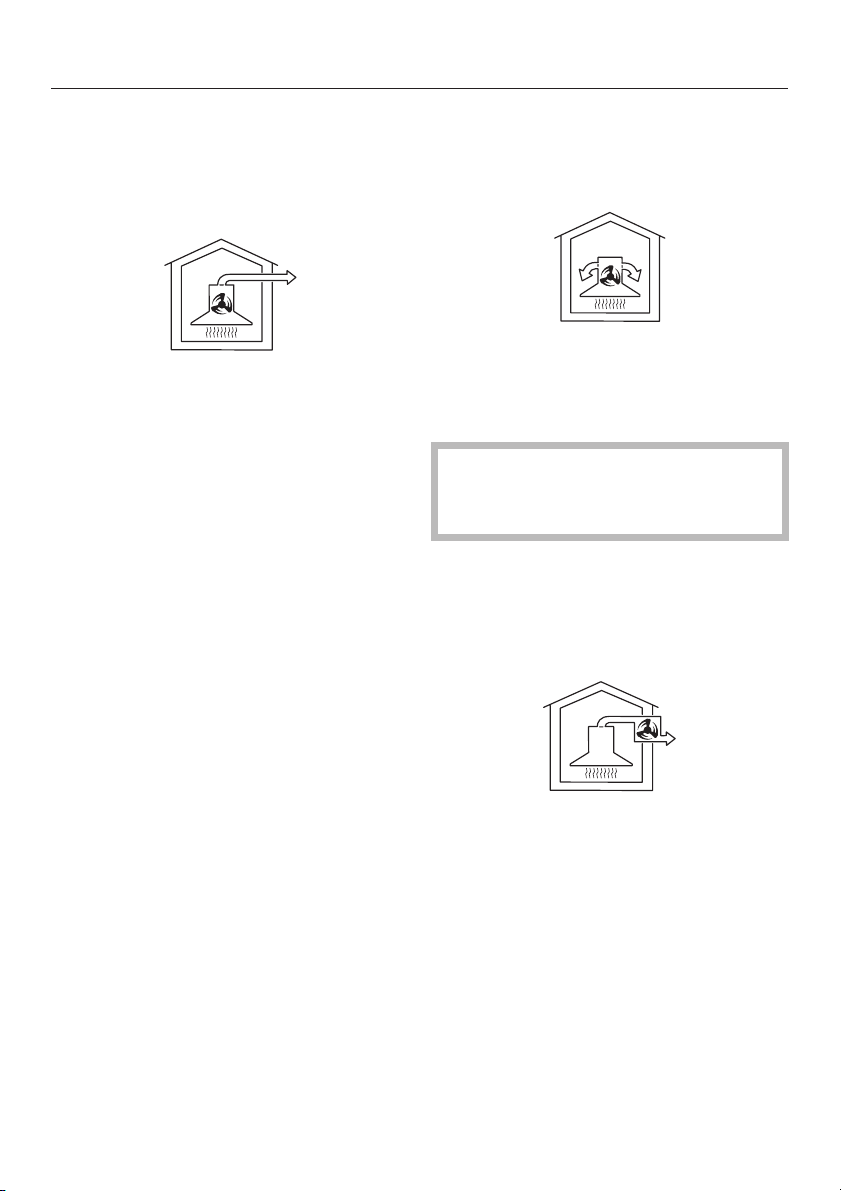

. . . med udluftning til det fri:

Den indsugede luft renses af fedtfiltre ne og ledes derefter ud i det fri.

I tilfælde af at der ikke skulle være en tilbageslagsklap i udluftningssystemet, følger der en med emhætten. Denne monteres i motorenhedens udblæsningsstuds.

En tilbageslagsklap i udluftningssystemet sørger for, at der ikke kan trænge luft ud i eller ind fra det fri, når emhætten er slukket.

Tilbageslagsklappen er lukket, når emhætten er slukket.

. . . med recirkulation:

(med ombygningssæt og lugtfilter som ekstra tilbehør, se Tekniske data)

Den indsugede luft renses ved hjælp af fedtfiltrene og et lugtfilter. Luften ledes tilbage i køkkenet via åbninger i em hættens teleskop.

Ved recirkulation skal man sørge for, at lugtfilteret er sat i, se afsnittet Rengøring og vedligeholdelse.

. . . med ekstern blæser:

(modeller af typen ...EXT)

Når emhætten tændes, åbnes tilbage slagsklappen, så udblæsningsluften kan ledes uhindret ud i det fri.

På emhætter, der er beregnet til tilslut ning til en ekstern blæser, monteres en udsugningsblæser uden for rummet på et valgfrit sted.

Den eksterne blæser forbindes med emhætten ved hjælp af en styreledning og styres via emhættens betjeningspa nel.

Page 13

Betjening

Blæseren tændes s

Tryk på tænd/sluk-tasten s.

Blæseren starter på trin 2.

Hvis emhætten er forbundet med en vindueskontakt via Miele styremodul DSM 400, kan blæseren ikke tæn des, hvis vinduet er lukket. Symbolet s blinker.

Blæsertrin vælges - / +

^ Vælg en lavere blæsereffekt ved tryk

på symbolet – eller en højere blæsereffekt ved tryk på symbolet +.

Ved almindelig madlavning anvendes trin "I" til "III".

Intensiv blæsereffekt

Ved madlavning med midlertidig kraftig em- og lugtudvikling, f.eks. bruning, kan emhætten indstilles på intensiv blæsereffekt.

Automatisk frakobling af intensiv blæsereffekt

Den intensive blæsereffekt kan indstil les således, at blæseren altid automa tisk skifter til trin "III" efter 10 minutter.

Blæseren og kogepladebelysningen

skal være slukket. Tryk samtidigt på tasterne – og + i

ca. 10 sekunder, indtil den første af kontrollamperne for blæserstyrke ly ser.

Tryk herefter en efter en på

– lystasten I, – tasten – og igen – lystasten I. Hvis den automatiske frakobling ikke er

aktiveret, blinker kontrollamperne for blæsertrin "I" og "IV".

^ Tryk på +-tasten for at aktivere den

automatiske frakobling. Kontrollamperne for blæsertrin "I" og "IV" lyser konstant. Tryk på –-tasten for at deaktivere funktionen.

Bekræft ved at trykke på tænd/sluk-tasten s.

Hvis valget ikke bekræftes inden for 4 minutter, bibeholdes den gamle indstil ling.

Page 14

Betjening

Blæseren slukkes s

Sluk blæseren ved at trykke på

tænd/sluk-tasten s. Symbolet s slukker. Både ved udluftning til det fri og ved re

cirkulation anbefales det at lade em hætten køre et par minutter, efter at ma den er færdig. Herved renses køkkenluften for den sid ste em og lugt.

Kogepladebelysning I

^ Kogepladebelysningen kan tændes

og slukkes uafhængigt af blæseren

ved tryk på lystasten I.

Sikkerhedsafbrydelse

Hvis den tændte emhætte ikke betjenes i 10 timer, slukker blæseren automatisk. Lyset forbliver tændt.

Blæseren tændes igen ved tryk på tænd/sluk-tasten s.

Page 15

Emhætten afbrydes fra elnettet

før rengøring og vedligeholdelse: – træk stikket ud, eller – slå sikringen fra, eller – skru den ud, hvis der er tale om

en skruesikring.

Halogenpærer bliver meget var

me, når de er tændt. Også et stykke tid efter, at de slukkes, er der risiko for forbrænding! Desuden kan varme pærer blive be skadiget ved rengøring med vand. Start derfor først rengøringen nogle minutter efter, at lyset i emhætten er slukket.

Kabinet

Generelt

Overflader og betjeningselementer er modtagelige for kradsemærker og ridser. Derfor bør nedenstående ren gøringsråd følges.

Alle overflader og betjeningselemen

ter må kun rengøres med en svampe

klud, opvaskemiddel og varmt vand.

Tør overfladerne efter med en blød

klud.

Rengøring og vedligeholdelse

Man bør undgå

soda-, syre- eller kloridholdige ren

–

gøringsmidler og rengøringsmidler, der indeholder opløsningsmidler,

rengøringsmidler med skurende virk

–

ning, f.eks. skurepulver eller skure svampe, som f.eks. grydesvampe el ler brugte svampe, der indeholder

rester af skuremiddel.

Rengøring af stålkabinet

(gælder ikke betjeningstaster!) Foruden de under Generelt nævnte råd

kan et ikke-skurende rengøringsmiddel til rustfrit stål anbefales til rengøring af stålflader.

For at undgå at stålfladerne hurtigt bliver snavsede igen, anbefales det at anvende et plejemiddel til rustfrit stål (kan bestilles ved telefonisk henvendelse til vor reservedelsekspedition på tlf. 43 27 13 50). Påfør et tyndt lag af midlet på stålfladerne med en blød klud.

Rengøring af emhætter med farvet kabinet

(specialudførelse) Ved rengøringen kan det ikke undgås,

at der kommer ganske små ridser i overfladen. Disse bliver særligt synlige ved mørke farver og i forbindelse med halogenbelysning i køkkenet.

I betjeningsområdet skal man undla de at bruge for meget vand til ren gøringen for at undgå, at der træn ger fugt ind i elektronikken.

Page 16

Rengøring og vedligeholdelse

Rengøring af betjeningstaster

Betjeningstasterne kan misfarves, hvis snavs får lov at sidde i længere tid. Snavs bør derfor straks fjernes.

Se venligst de under Generelt nævnte rengøringsråd.

Betjeningstasterne må ikke rengøres med et rengøringsmiddel til rustfrit stål.

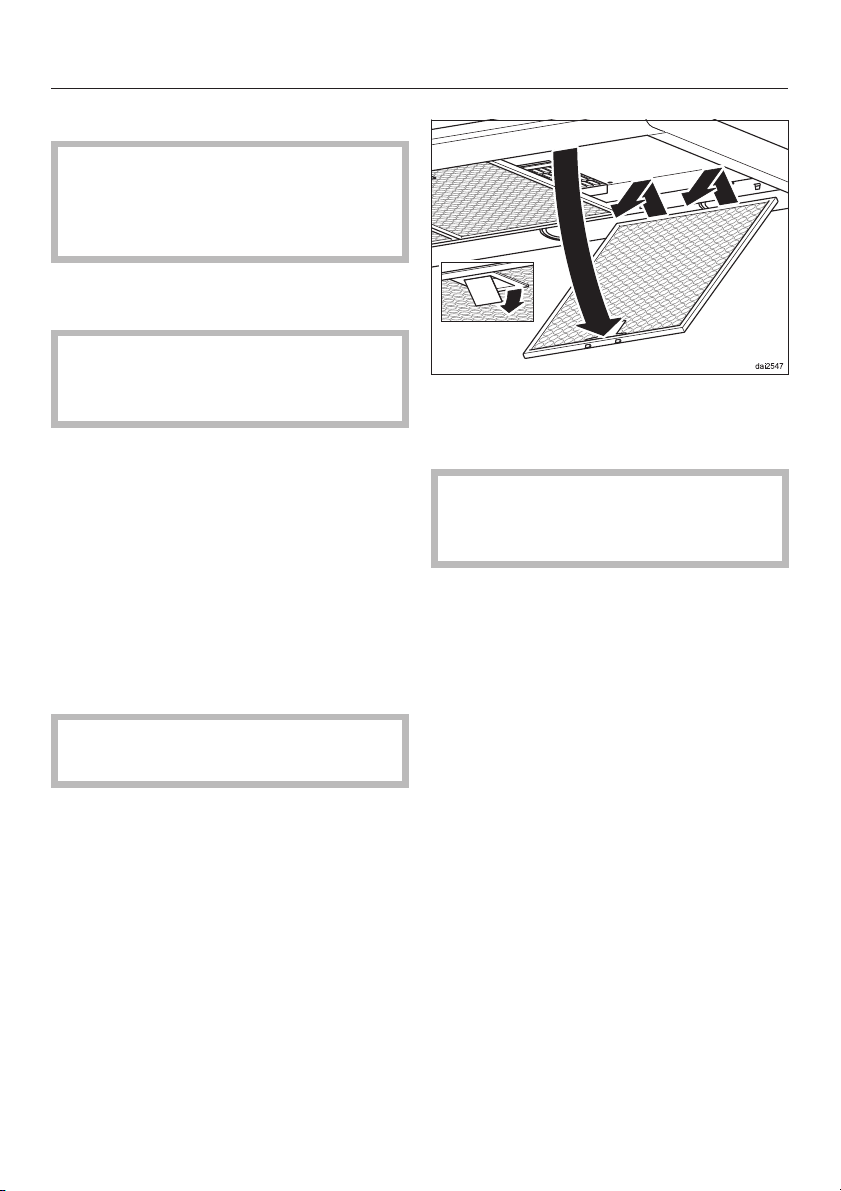

Åbn låsen til fedtfilteret, vip fedtfilteret ca. 45° ned, hægt det af bagtil, og tag det ud.

Fedtfilter

De genanvendelige metalfedtfiltre i emhætten optager de faste bestanddele i køkkenosen (fedt, støv osv.) og forhindrer derved, at emhætten bliver snavset.

Det anbefales at rengøre fedtfiltrene hver 3. -4. uge for at undgå, at fedtet sætter sig fast.

Et overmættet fedtfilter medfører

brandfare!

Sørg for at holde godt fast i fedtfiltrene for at undgå at beskadige filtrene og kogepladen.

Rengøring af fedtfiltrene i hånden

^ Fedtfiltrene rengøres med en opva-

skebørste og varmt vand tilsat et mildt opvaskemiddel til opvask i hånden. Undlad at bruge koncentreret op

vaskemiddel. Undgå –

kalkopløsende rengøringsmidler,

–

skurepulver, flydende skuremiddel eller aggressive universalrengørings midler,

–

ovnspray.

Page 17

Rengøring og vedligeholdelse

Rengøring af fedtfiltrene i opvaske maskine

Placer så vidt muligt fedtfiltrene lod

ret i underkurven. Sørg for, at spule armen kan bevæge sig frit.

Vask fedtfiltrene ved maks. 65º C.

Vælg Automatikprogrammet på en Miele opvaskemaskine.

Anvend et mildt maskinopvaskemiddel.

Ved rengøring af fedtfiltrene i opva skemaskine kan de - afhængig af det anvendte opvaskemiddel - blive misfarvede på den indvendige side. Dette har dog ingen indflydelse på filtrenes funktion.

^ Efter rengøring lægges fedtfiltrene til

tørre på et sugende underlag.

^ Når fedtfiltrene er taget ud, rengøres

også de tilgængelige dele af kabinettet. Dette forebygger brandfare.

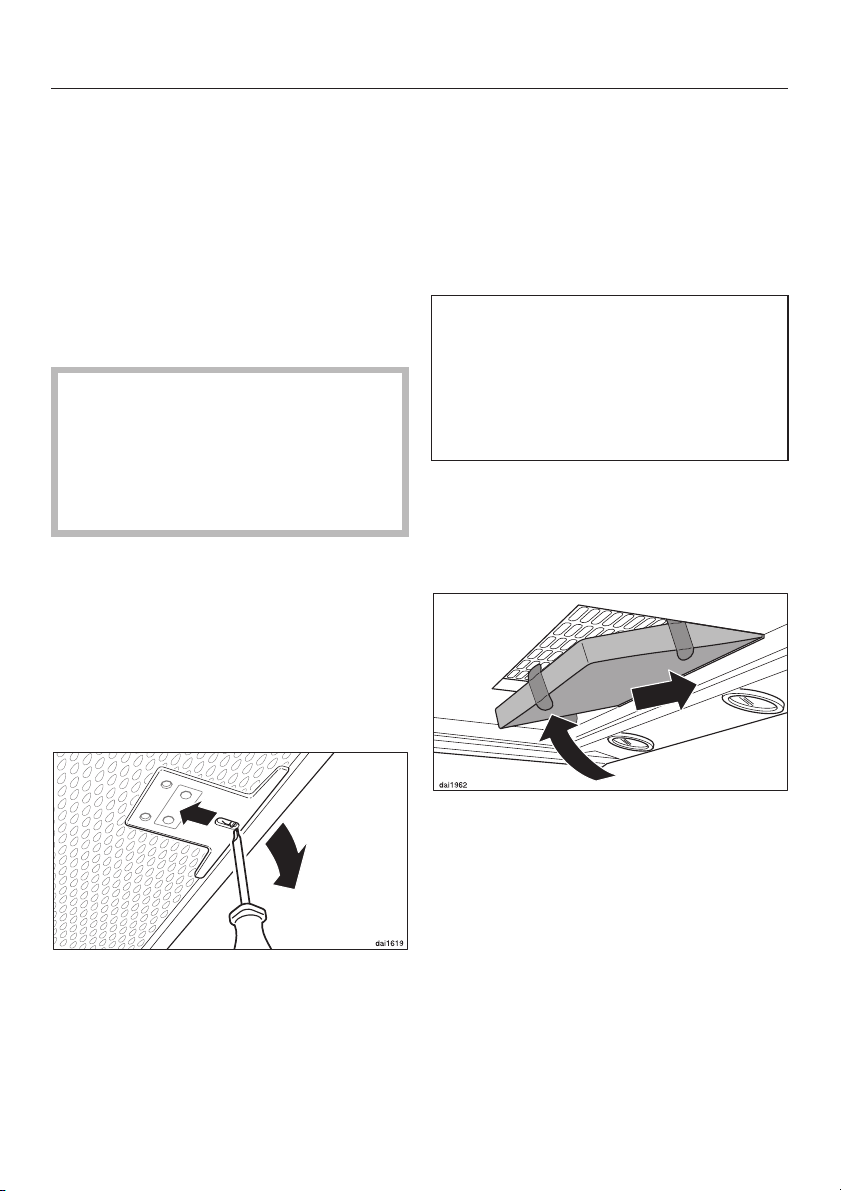

Lugtfilter isættes / udskiftes

Ved recirkulation skal der foruden fedt filtrene anvendes et lugtfilter. Dette bin

der de lugtstoffer, der opstår ved mad

lavning. Det anbringes i afdækningen oven over fedtfiltrene.

Lugtfilteret kan købes hos Miele-for handleren eller ved telefonisk hen vendelse til vor reservedelsekspedi tion på tlf. 43 27 13 50. Type og betegnelse fremgår af afsnit tet Tekniske data.

^ For at montere eller udskifte lugtfil-

teret skal man tage fedtfiltrene ud som beskrevet ovenfor.

^ Tag lugtfilteret ud af emballagen.

Sørg for, at låsen vender nedad, når fedtfiltrene sættes i.

Hvis man er kommet til at sætte fedt filtrene forkert i, skal man frigøre dem igen ved at stikke en lille skruetræk ker ind i hullerne.

Skub lugtfilteret ind i rammen bagtil, sving det op fortil, og tryk det på plads i rammen.

Lugtfilteret skal altid udskiftes, hvis det ikke længere kan binde lugtstofferne til strækkeligt.

Det bør dog skiftes mindst hver 6. må ned.

Det brugte lugtfilter kan smides ud med

almindeligt husholdningsaffald.

Page 18

Rengøring og vedligeholdelse

Halogenpære udskiftes

Emhætten afbrydes fra elnettet ved at

trække stikket ud, eller

–

slå sikringen i installationen fra, eller

–

skrue skruesikringen i installationen

–

helt ud.

Halogenpærerne bliver meget

varme, når de er tændt. Også et stykke tid efter, at de slukkes, er der risiko for forbrænding. Vent nogle minutter med at udskifte pærerne.

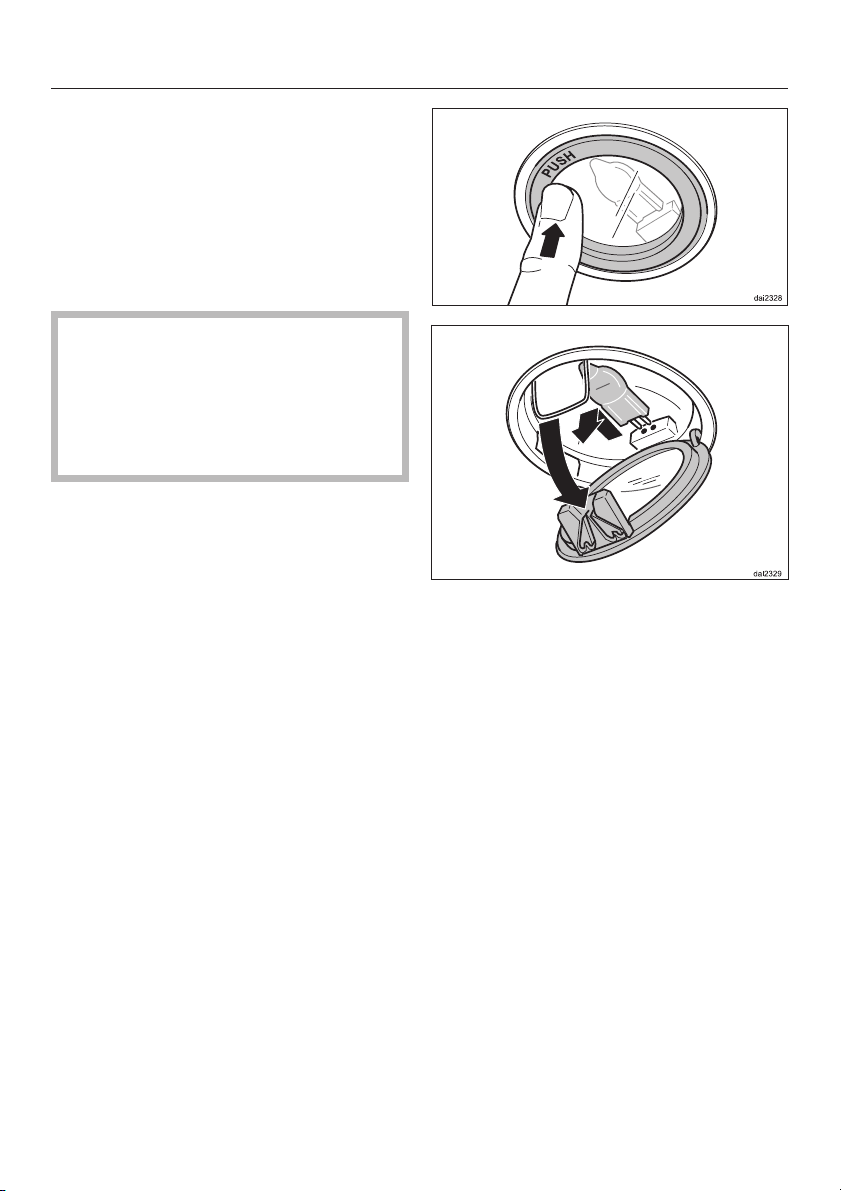

^ Ved udskiftning af en halogenpære

skal lampeafdækningen trykkes let opad, hvorved den åbner sig og kan klappes ned.

Træk halogenpæren ud af fatningen.

Sæt den nye halogenpære (12 V, 20 W, sokkel G4) ind i fatningen, og tryk den forsigtigt i. Anvend en tør klud eller handske. Vær opmærksom på producentens anvisninger.

Luk lampeafdækningen igen, og tryk den fast.

Page 19

Service / reklamationsfrist

Miele Teknisk Service

Dag til dag-service

–

Landsdækkende servicenet

–

Lokale teknikere

–

Specielt uddannede teknikere

–

Centralt dirigerede servicevogne

–

Stor reservedelsbeholdning

–

Originale Miele reservedele

–

24 måneders reklamationsfrist på alle

–

fabriksnye Miele produkter og re parationer

– Leveringsgaranti for reservedele i

15 år

Miele er kendt for sin dag til dag-service

En stor fordel, da ventetiden på, at Miele produktet igen er klar efter et driftsstop, yderst sjældent overskrider én dag. Dette kan vi overholde, fordi vi over hele landet har lokalt boende tek nikere, som kører rundt i centralt diri gerede servicevogne.

Servicevognene er udstyret med et stort udvalg af originale reservedele, hvilket betyder, at vi har alt, hvad der normalt skal bruges til en reparation, med fra starten. Altså ingen unødven dig ventetid eller omkostning ved frem skaffelse af reservedele.

Rygraden i god service er dygtige tek nikere. Alle vore teknikere er elektrikere, og denne uddannelse er suppleret med en speciel Miele uddannelse i drift, vedligeholdelse og reparation af vore produkter. Uddannelsen bliver løbende fulgt op, således at teknikerne hele ti den er på højde med udviklingen.

Miele Teknisk Service kan tilkaldes fra mandag til torsdag mellem kl. 8.00 og

16.00, fredag mellem 8.00 og 15.30 på telefon

43 27 13 00

Servicebestilling,

direkte 43 27 13 10

eller telefax 43 27 13 09

Mieles reklamationsfrist

De efterfølgende bestemmelser om reklamationsfrist omfatter udelukkende fabriksnye produkter indkøbt i Danmark. Reklamationfristen er gyldig 24 mdr. fra

købsdato, når der forevises kvittering, regning eller tilsvarende, hvoraf købs dato fremgår. Funktionssvigt på pro dukterne, der skyldes installationsmæs sige forhold, dækkes ikke af reklama tionsfristen. Reklamationsfristen ind skrænker ikke købers rettigheder if. lovgivningen over for Miele.

Page 20

Service / reklamationsfrist

Mieles reklamationsfrist omfatter:

Fabriksnye produkter beregnet til priva te husholdninger og anvendt til rette formål. Fabrikations- og materialefejl, såfremt disse fejl konstateres under produktets normale brug.

For mindre øer, hvor færgetransport er påkrævet, Grønland og Færøerne gæl der dog særlige bestemmelser.

Mieles reklamationsfrist indebærer:

For store produkter betaler Miele alle udgifter til reservedele, arbejdsløn og rejseudgifter for tekniker. Såfremt Miele skønner det nødvendigt, at produktet sendes til et Miele værksted, betaler Miele alle fragtudgifter hertil. For små produkter betaler Miele alle udgifter til reservedele og arbejdsløn, hvorimod fremsendelse af produktet sker for købers regning og risiko. Efter udbedring af fejlen sker returnering af produktet for Mieles regning og risiko. Dele udskiftet ved en sådan reparation tilhører Miele.

Mieles reklamationsfrist på reserve dele:

Ved udbedring af mangler foretaget af vore egne teknikere eller af de af os autoriserede værksteder ydes der en 24 mdr. reklamationsfrist på de nyisatte dele. Denne reklamationsfrist er inklusi ve arbejdsløn og grundgebyr. For dele, der er isat efter de 24 mdr., påhviler det kunden at fremvise fornøden dokumen tation i form af en tidligere udstedt ser vicefaktura.

Mieles reklamationsfrist omfatter ikke:

Fejl eller skader opstået direkte eller

–

indirekte som følge af overlast, fejlbe tjening, misbrug, skødesløs behand ling, mangelfuld vedligeholdelse, fejl agtig indbygning, opstilling og tilslut

ning, spændingsvariationer og elek triske forstyrrelser eller ved reparation udført af andre end de af Miele autoriserede teknikere.

Fejl eller skader opstået som følge af

–

erhvervsmæssig eller anden brug af produkter, der er beregnet til private husholdninger.

– Erstatning for eventuelle følgeskader,

herunder skader på andre genstande, driftstab etc., medmindre andet er lovmæssigt fastlagt.

Uberettiget tilkaldelse af Miele Teknisk Service:

Inden Miele Teknisk Service tilkaldes, kontrolleres de fejlmuligheder, det er muligt selv at udbedre. Såfremt kravet om udbedring er uberettiget, eksem pelvis hvis produktets svigt skyldes en defekt sikring eller et defekt afløb, på hviler det kunden selv at betale de om kostninger, der er forbundet med at have tilkaldt service.

Page 21

Service / reklamationsfrist

Transportskader:

Skulle produktet have fået en transport skade under en transport, som køber selv har sørget for, rettes omgående henvendelse til den forhandler, hvor produktet er købt.

Lov om køb:

Bestemmelserne vedrørende reklama tionsfrist er gældende fra ikraftrædelse af Lov om køb år 2002. Reklamationsfri sten fratager ikke køber adgang til at gøre et eventuelt ansvar efter købelo ven gældende over for den forhandler, hvor produktet er købt. Henvendelse til Miele A/S virker samtidig som reklamation over for forhandleren.

Indberetning:

Ønskes fejlen ikke afhjulpet omgående,

skal eventuelle krav i henhold til Mieles reklamationsfrist sammen med den for nødne dokumentation for købsdato være indsendt skriftligt inden reklama tionsfristens udløb til

Miele A/S

Erhvervsvej 2, Postboks 1371

DK - 2600 Glostrup.

Page 22

Mål

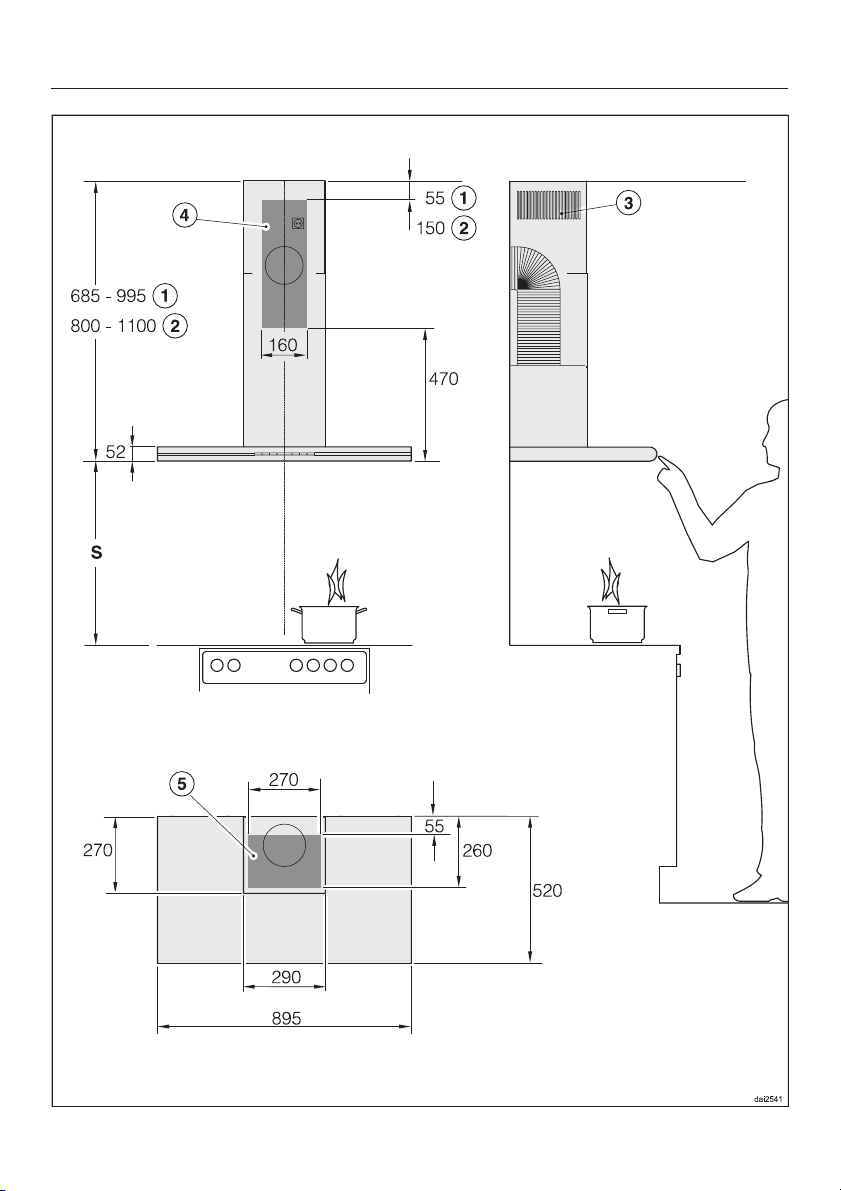

Tegningen er ikke målfast. 22

Page 23

Mål

a Udluftning b Recirkulation c Udluftningsåbninger ved recirkula

tion monteret opad d, e Installationsområde;

ved recirkulation kun d. Væg- eller loftsområde til udluftnings hullet, til montering af stikdåsen og på emhætter af typen ...EXT til gennem føring af ledningen til den eksterne blæ ser. Ved recirkulation skal der blot monteres en stikdåse.

Udluftningsrør C 150 mm, med reduceringsstuds C 125 mm.

Afstand mellem kogeplade og emhætte (S)

Medmindre kogepladeproducenten har angivet en større sikkerhedsaf stand, skal følgende mindsteafstan de mellem kogepladen og under kanten af emhætten overholdes: 450 mm over en elkogeplade 650 mm over en gaskogeplade 650 mm over en elgrill eller en fri

turekoger

Se endvidere vejledningen i afsnittet Råd om sikkerhed og advarsler.

– Der anbefales også en afstand på

min. 650 mm over elkogeplader, for at man skal kunne arbejde frit og ugeneret under emhætten.

– Ved valg af monteringshøjde bør der

tages hensyn til brugernes højde. Det skal være muligt at arbejde frit ved kogepladen og at betjene emhætten optimalt.

–

Vær opmærksom på, at emmen fra madlavningen opfanges dårligere, jo større afstanden til kogepladen er.

–

Hvis overkanten af teleskopet skal slutte helt tæt op til loftet, skal der ved valg af monteringshøjde tages hensyn til den mulige emhættehøjde.

Page 24

Mål

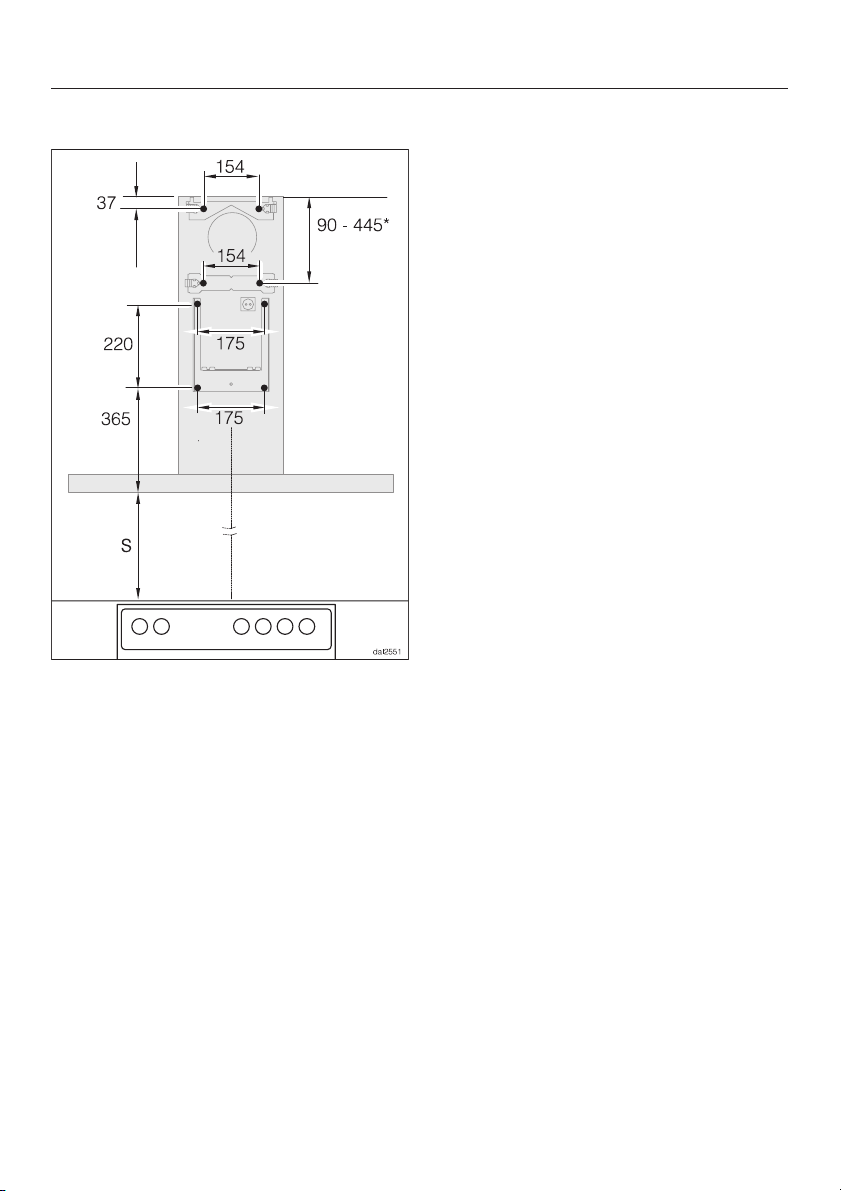

Hullernes afstandsmål

Til forberedelse af en bagvæg angives her afstandsmålene for hullerne (skruer Ø 5 mm).

*Målet for afstandsbeslaget er variabelt. Det kan vælges afhængigt af udluft ningshullet og stikkontaktens placering. Det bør monteres så dybt som muligt.

Hvis emhætten monteres direkte på væggen, bør vedlagte monteringsan visning overholdes ved boring af huller ne.

Page 25

Læs venligst oplysningerne på de næste sider samt afsnittene Mål og Råd om sikkerhed og advarsler in den montering. Især ved brug af emhætten samtidig med et ildsted, der er afhængigt af luften i rummet, kan der i visse tilfæl de være fare for forgiftning!

Monteringsanvisning

De enkelte monteringstrin er beskrevet på vedlagte monteringsblad.

Beskyttelsesfolie

(på emhætter i rustfrit stål) For at beskytte emhætten mod trans-

portskader er kabinettet forsynet med en beskyttelsesfolie.

Beskyttelsesfolien skal fjernes før montering. Den kan uden videre trækkes af.

Montering

Afmontering

En eventuel afmontering af emhætten foretages i omvendt rækkefølge i for hold til vejledningen på monteringsbla det.

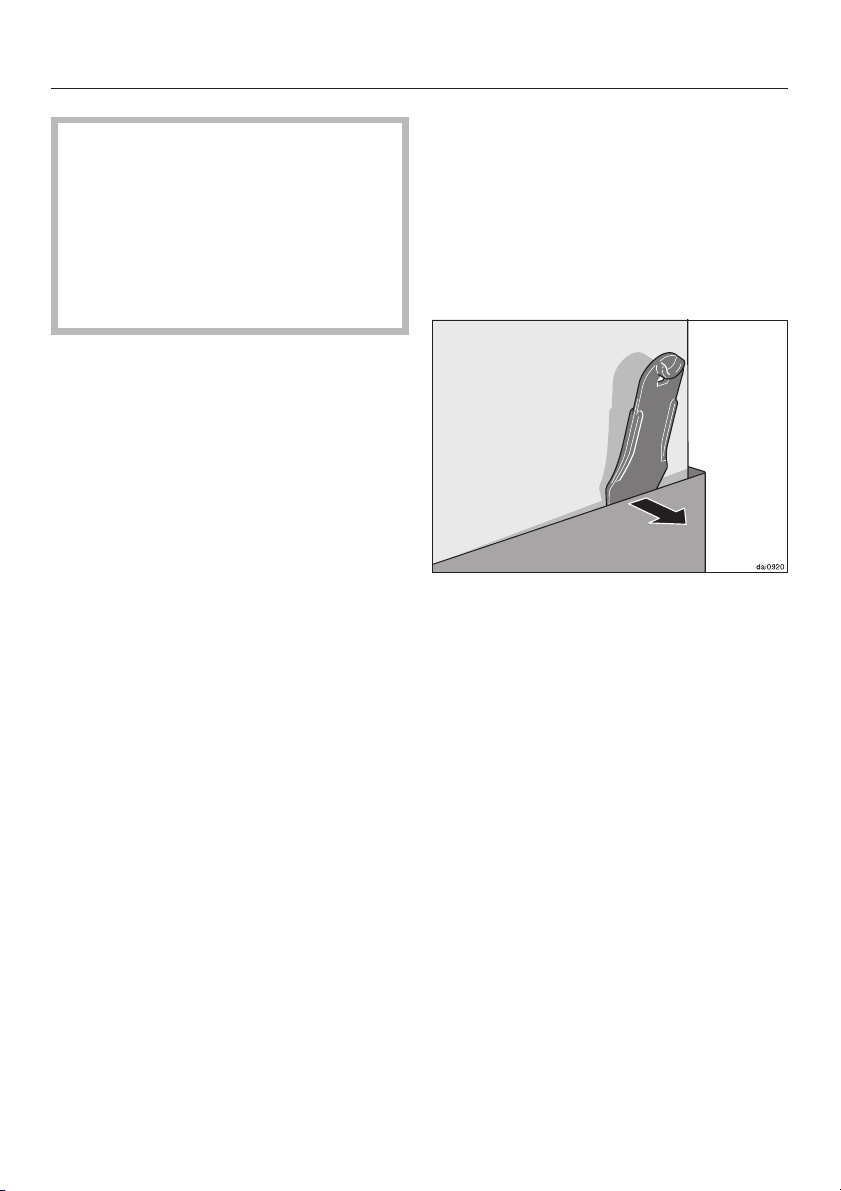

For at gøre det nemmere at tage af dækningen af er der vedlagt en spatel.

Når afdækningens to monteringsskruer er løsnet, skubbes spatelen ind mellem afdækningen og teleskopet, og afdækningen trykkes fri af låseanordningen.

Page 26

Montering

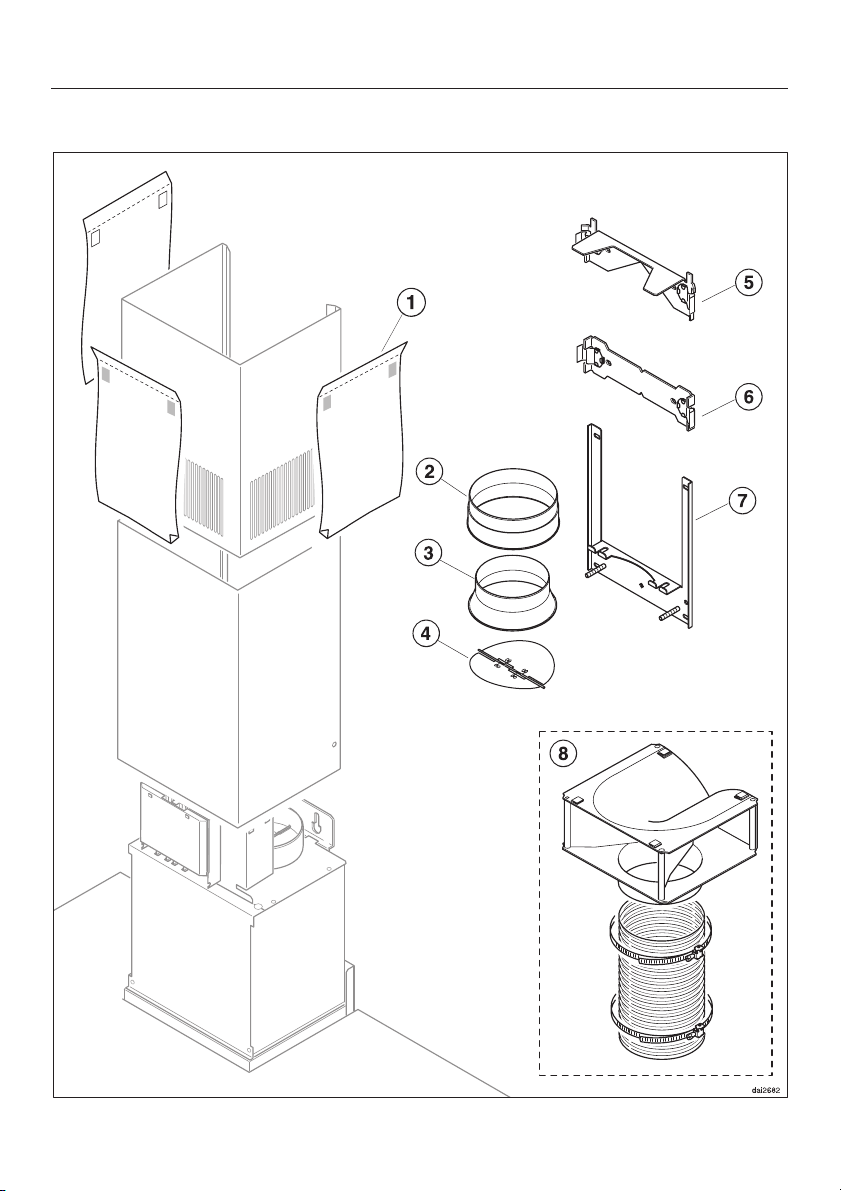

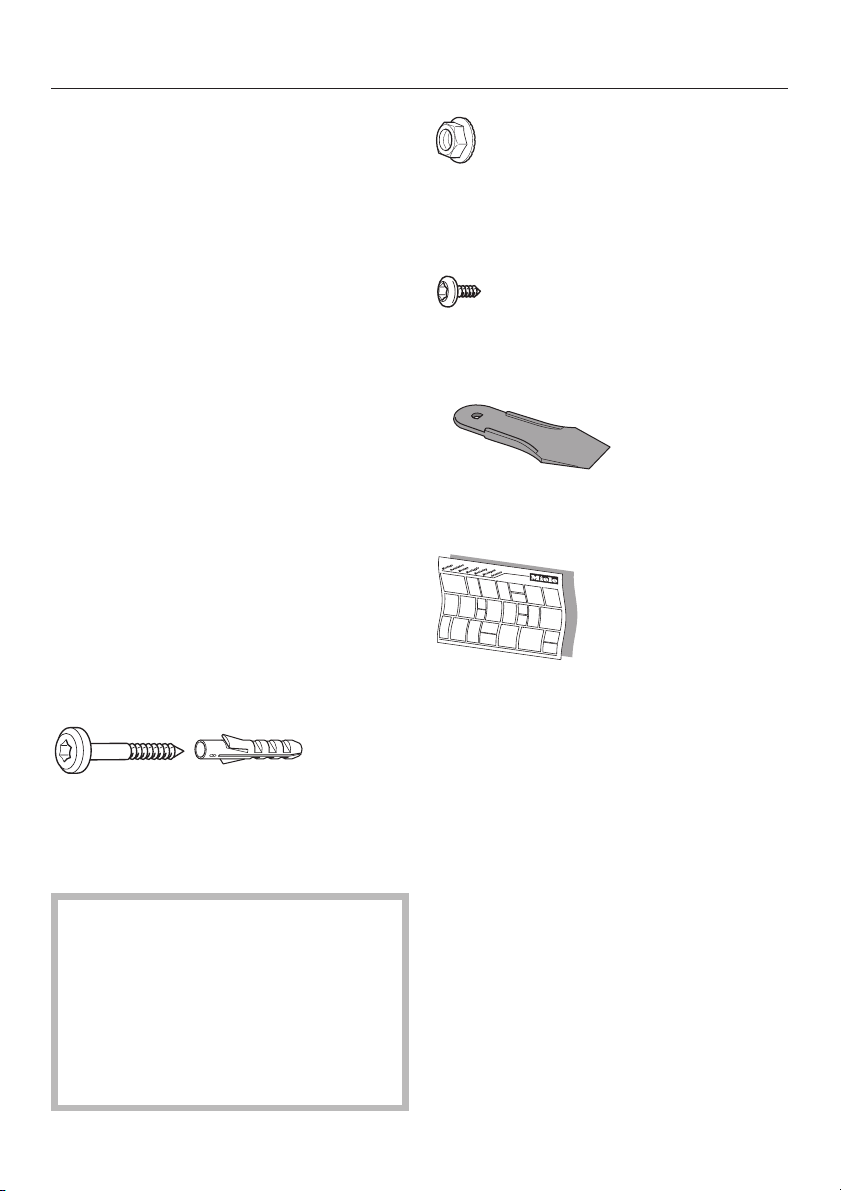

Monteringsmateriale

Page 27

a 3 ark monteringsbeskyttelse

til montering af afdækningen.

Montering

b 1 udluftningsstuds

til udluftningsrør Ø 150 mm.

c 1 reduceringsstuds

til et udluftningsrør C 125 mm.

d 1 tilbageslagsklap

til montering i motorenhedens ud blæsningsstuds (ikke til recirkula tion).

e Øverste vægmonteringsplade til

fastgørelse af teleskopet.

f Midterste vægmonteringsplade til

fastgørelse af teleskopet.

g Nederste vægmonteringsplade til

montering af emhætten.

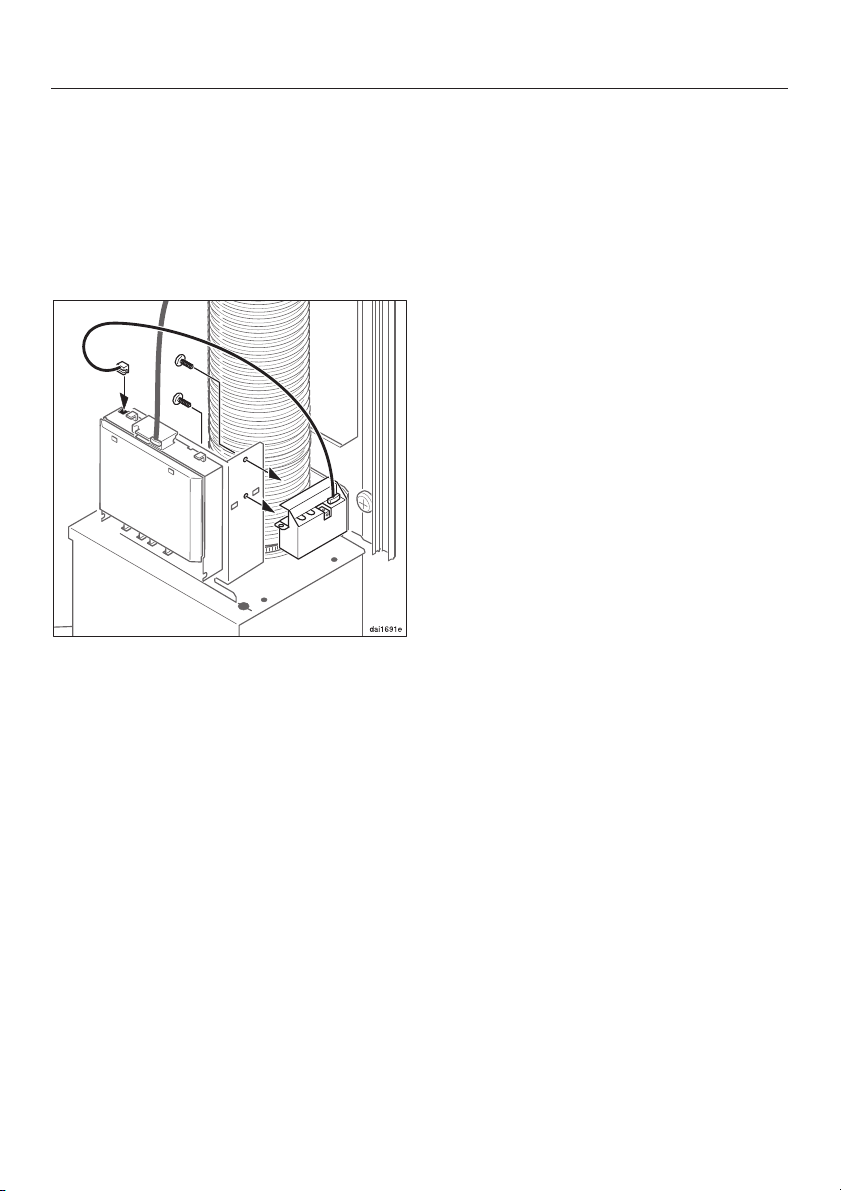

h Ombygningssæt til recirkulation

indeholder omdirigeringsstuds, aluslange og spændbånd (medfølger ikke ved levering, ekstraudstyr, se afsnittet Tekniske data).

2 møtrikker M 6

med fortandet skive til montering af em hætten.

2 skruer 3,9 x 7,5 mm

til montering af afdækningen.

1 spatel

til afmontering af afdækningen.

Monteringsanvisning

8 skruer5x40mmog 8 rawlplugs S 8

til fastgørelse af monteringspladerne på væggen.

Skruerne og rawlpluggene er be regnet til montering på massivt mur værk. Til andre vægkonstruktioner skal der vælges fastgøringsmaterialer, der er velegnede til disse. Det bør kontrolleres, at væggen er tilstrækkeligt bæredygtig.

Page 28

Udluftningsrør

Anvisningerne i afsnittet Råd om sik kerhed og advarsler bør ubetinget følges. Især ved samtidig brug af emhætten og et ildsted, der er afhængigt af luf ten i rummet, kan der være fare for forgiftning! Lad i tvivlstilfælde den lokale skor stensfejermester kontrollere, at brug af emhætten kan ske uden fare.

Anvend kun glatte rør eller fleksible

–

rør af ikke-brændbart materiale som udluftningsrør.

Hvis emhætten anvendes med eks

–

tern blæser, skal man sørge for, at udluftningsrøret er formstabilt. Den eksterne blæser kan frembringe et undertryk, der ellers kan medføre, at udluftningsrøret deformeres.

For at opnå størst muligt luftflow og lavt lydniveau bør man være opmærksom på følgende:

Udluftningsrørets diameter bør ikke

–

være mindre end 150 mm.

– Hvis der anvendes fladkanaler, bør

tværsnittet ikke være mindre end tværsnittet på udluftningsstudsen.

– Udluftningsrøret skal være så kort og

lige som muligt.

– Anvend kun bøjninger med stor ra-

dius.

– Der må ikke være knæk på udluft-

ningsrøret, og det må ikke være tryk ket sammen.

–

Sørg for, at alle forbindelser er faste og tætte.

–

Hvis udluftningsrøret lægges vand ret, skal der være et fald på mindst 1 cm pr. meter. Derved undgås, at eventuelt kondensvand kan løbe ind i blæseren.

Page 29

Udluftningsrør

Hvis udblæsningsluften skal ledes

–

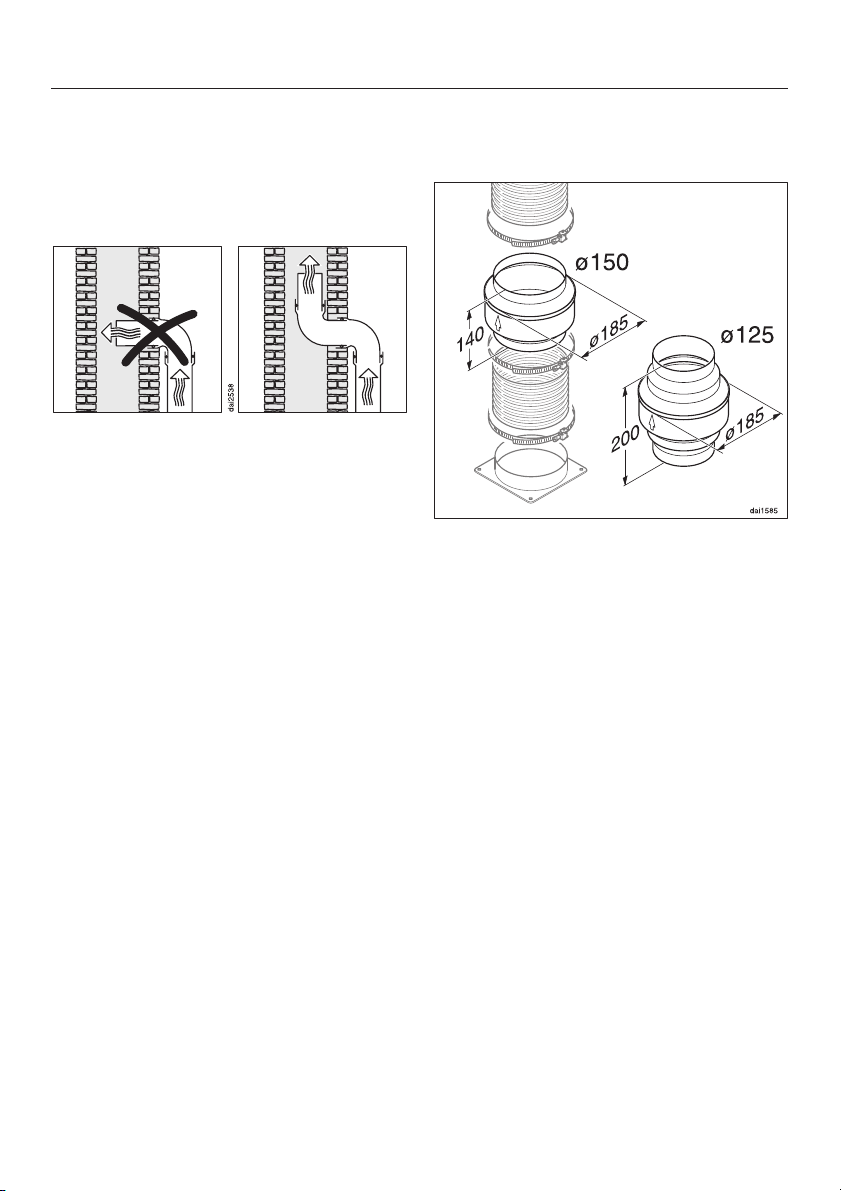

direkte ud i det fri, anbefaler vi, at der installeres et teleskop-murrør el ler en taggennemføring (ekstraud styr).

Hvis udblæsningsluften skal føres ud

–

gennem en skorsten, skal indføringsstudsen ledes i strømretningen.

Vigtigt!

Hvis udluftningsrøret føres gennem afkølede rum, loftsrum o.l., kan der være store temperaturforskelle i de enkelte områder. Der kan derfor dannes kondensvand. I sådanne tilfælde skal udluftningsrøret isoleres.

Kondensvandspærre

(ekstraudstyr)

Foruden isolering af udluftningsrøret anbefaler vi installation af en kondensvandspærre, som kan optage og inddampe kondensvandet. Kondensvandspærrer fås til udluftningsrør med C 125 mm og C 150 mm.

Kondensvandspærren skal placeres lodret og så tæt på emhættens udblæs ningsstuds som muligt. Pilen på kon densvandspærrehuset angiver udblæs ningsretningen.

Emhætter, der er beregnet til tilslutning til en ekstern blæser (modeller af typen ...EXT), har indbygget kondensvand spærre.

Page 30

Udluftningsrør

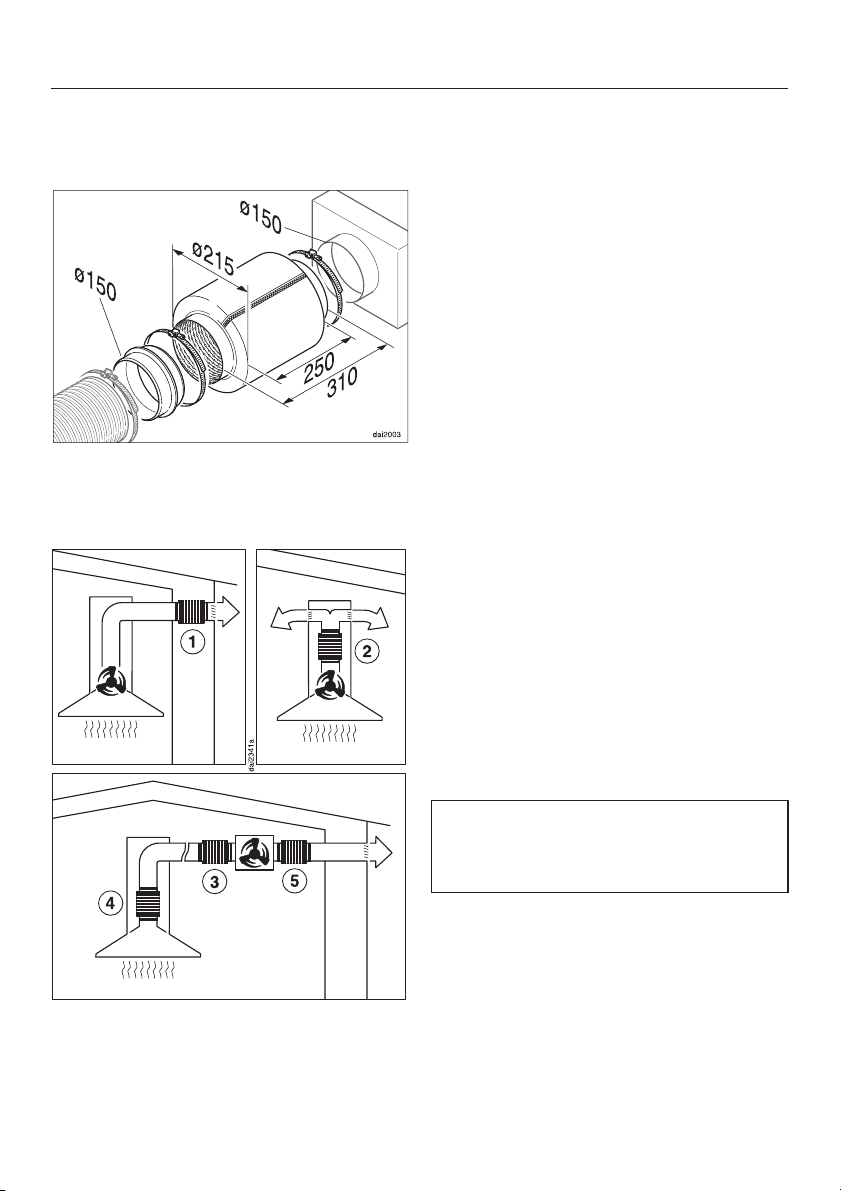

Lyddæmper

(ekstraudstyr)

For at opnå yderligere lyddæmpning kan der monteres en lyddæmper i udluftningsrøret...

...ved udluftning til det fri:

Lyddæmperen dæmper både lyde fra emhætten ud til det fri og udefrakom mende lyde, der trænger ind i køkkenet via udluftningsrøret (f.eks. gadestøj). Lyddæmperen skal her anbringes så tæt på udluftningsåbningen a som mu ligt.

...ved recirkulation:

Lyddæmperen anbringes mellem ud blæsningsstudsen og omdirigerings studsen b. Monteringsrummet skal kontrolleres i hvert enkelt tilfælde.

...ved ekstern blæser:

For at minimere blæserlydene i køkkenet skal lyddæmperen så vidt muligt anbringes foran den eksterne blæser c, og ved et langt udluftningsrør på emhættens udluftningsstuds d.

Hvis den eksterne blæser er monteret inde i huset, kan blæserlydene ud til det fri reduceres ved at montere en lyd dæmper bag den eksterne blæser e.

For alle typer gælder, at virkningen optimeres, hvis der monteres to lyd dæmpere efter hinanden.

Page 31

Eltilslutning

Emhætten leveres med et stik god kendt i EU, som dog ikke må anven des i en dansk installation, da em hætten derved ikke jordforbindes iht. Stærkstrømsbekendtgørelsen. Udskiftning til dansk stik skal foreta ges af en autoriseret elinstallatør. Alternativt kan der anvendes en adapter til overgang mellem Schu ko-stikprop og dansk jordingssy stem. En sådan kan rekvireres på Mieles reservedelslager (best.nr.

9666).

Emhætten må kun tilsluttes et reglementeret installeret elnet, 230V-50Hz.

For at øge sikkerheden anbefales et HPFI-relæ med en brydestrøm på 30 mA.

Tilslutning via en stikdåse anbefales, da dette gør servicearbejde nemmere. Sørg for, at stikdåsen er tilgængelig, når emhætten er indbygget.

Hvis stikdåsen ikke længere er tilgængelig efter indbygning, skal emhætten kunne afbrydes på gruppeafbryderen.

De nødvendige tilslutningsdata findes på typeskiltet, som bliver synligt, når fedtfilteret tages ud.

Kontroller, om disse angivelser stem mer overens med elnettets spænding og frekvens.

Skal ekstrabeskyttes, jf. Stærk strømsbekendtgørelsen.

Page 32

Anvendelse med styremodul DSM 400

Miele styremodul DSM 400 kan fås som tilbehør til at kombinere emhætten med yderligere komponenter.

Der er følgende muligheder:

Tilslutning af vindueskontakt

Hvis den nødvendige luftforsyning ved samtidig brug af emhætten og et ild sted, der er afhængig af luften i rum met, kun kan etableres ved hjælp af et åbent vindue, giver styremodulet mulig hed for at tilslutte en vindueskontakt (følger ikke med ved levering af emhæt ten).

Med denne kan emhætten kun tændes, hvis vinduet er tilstrækkeligt åbent (se også afsnittet Råd om sikkerhed og advarsler).

Hvis vinduet er lukket, kan blæseren ikke tændes. Kontrollampen til emhættens tænd/sluk-tast blinker.

Dette har ingen indflydelse på lyset på emhætten.

Emhætter af typen ...EXT kan også kombineres med en vindueskontakt.

Ved tilførsel af luft via et åbentstående vindue skal man sørge for, at tilførslen ikke hæmmes af et rullegardin el. lign.

Hvis styremodulet afinstalleres, så emhætten igen kan bruges uden vindueskontakt (f.eks. efter flytning), skal elektronikken på emhætten også resættes. Dette må kun udføres af Miele Tek nisk Service.

Potentialfri tilslutning

Denne bruges til at styre en anden

elektrisk enhed, afhængig af hvilket trin

emhættens blæser står på. – Således kan der f.eks. kobles en ind-

sugningsblæser til eller åbnes en motordreven ventilationsklap, så snart emhættens blæser tændes, for at sikre at der tilføres tilstrækkelig frisk luft, når emhætten og et ildsted, der er afhængig af luften i rummet, bruges samtidig. Sørg for, at blæsereffekten eller tilførselsledningens tværsnit er stor(t) nok.

–

Hvis der ikke kan sikres tilstrækkelig tilførsel af frisk luft, giver den potenti alfrie kontakt mulighed for at slukke for et ildsted, der er afhængigt af luf ten i rummet, når emhætten tændes.

Se også afsnittet Råd om sikkerhed og advarsler.

Page 33

Anvendelse med styremodul DSM 400

Tilslutning af en lyskontakt

Styremodulet giver også mulighed for at styre lyset i emhætten via en lyskon takt, der er integreret i husinstallatio nen.

Montering

Styremodulet monteres på blæserenheden efter afmontering af afdækningen.

Der følger en udførlig funktionsbeskri velse/monteringsanvisning med styre modulet.

Page 34

Tekniske data

Tilslutningsværdi* ............180W

– Blæsermotor* ..............120W

– Kogezonebelysning .......3x20W

Spænding ............... AC230V

Frekvens ................... 50Hz

Sikring ......................10A

Ledningslængde .............1,5m

Vægt

DA 6190 W ..................27kg

DA6190WEXT ..............24kg

Blæsereffekt

Blæsereffekt if. EN 61591 Udluftningssystem C 150 mm:

Trin I ....................150m

Trin II ....................250m

Trin III ...................350m

Intensivt trin...............500m

Udluftningssystem C 125 mm:

Trin I ....................130m

Trin II ....................230m

Trin III ...................330m

Intensivt trin...............450m

Recirkulation med lugtfilter:

Trin I ....................100m

Trin II ....................150m

Trin III ...................250m

Intensivt trin...............350m

Ekstraudstyr til recirkulation:

– Ombygningssæt DUW 20

– Lugtfilter Miele aktivt kulfilter DKF

12-1

/t.

* Tilslutningsværdien og udblæsnings

effekten afhænger ved typerne ...EXT af den tilsluttede eksterne blæser.

Typerne ...EXT: Længde på forbindelsesledning til den

eksterne blæser ..............1,9m

Page 35

Page 36

Ret til ændringer forbeholdes / 1211

M.-Nr. 07 771 850 / 01
