Miele DA 5996 W EXT User Manual [ru]

Инструкция по эксплуатации,
монтажу и гарантия качества

Кухонная вытяжка

Обязательно прочтите инструкцию по эксплуатации и монтажу
перед подключением и подготовкой прибора к работе. Вы обезопа­сите себя и предотвратите повреждения прибора.

ru-RU, UA, KZ M.-Nr. 10 193 850

Содержание

Указания по безопасности и предупреждения .............................................. 4

Ваш вклад в охрану окружающей среды ......................................................13

Описание вытяжки ............................................................................................ 14

Описание функций ............................................................................................ 16

Управление прибором ......................................................................................17

Включение вентилятора...................................................................................... 17

Выбор уровня мощности .................................................................................... 17

Выключение вентилятора................................................................................... 18

Включение/выключение местного освещения ................................................. 18

Защитное отключение......................................................................................... 18

Чистка и уход...................................................................................................... 19

Корпус .................................................................................................................. 19

Особые указания для стеклянных поверхностей........................................20

Жироулавливающие фильтры............................................................................ 20

Угольный фильтр ................................................................................................. 22

Замена лампочки................................................................................................. 23

Сервисная служба и гарантия качества........................................................24

Расположение типовой таблички....................................................................... 24

Сертификат соответствия .................................................................................. 24

Условия транспортировки и хранения............................................................... 24

Дата изготовления............................................................................................... 24

Монтаж ................................................................................................................ 25

Перед монтажом.................................................................................................. 25

Снятие защитной пленки .................................................................................... 25

Монтажный план.................................................................................................. 25

Демонтаж ............................................................................................................. 25

Материал для монтажа ....................................................................................... 26

Размеры прибора ................................................................................................ 28

Расстояние между варочной поверхностью и вытяжкой (S)........................... 29

Рекомендации по проведению монтажа ........................................................... 31

Трафарет для сверления отверстий при настенном монтаже......................... 31

Воздуховод ......................................................................................................... 32

Заслонка для предотвращения образования конденсата............................... 33

Шумоподавитель................................................................................................. 33

Электроподключение ....................................................................................... 35

Технические характеристики........................................................................... 36

2

Содержание

Гарантия качества товара ................................................................................ 37

Контактная информация о Miele........................................................................ 38

3

Указания по безопасности и предупреждения

Эта вытяжка соответствует предписаниям о технической бе­зопасности. Однако, ее ненадлежащая эксплуатация может
привести к травмам пользователей и материальному ущербу.

Прежде чем начать пользоваться вытяжкой, внимательно про­чтите данную инструкцию по эксплуатации и монтажу. В ней
содержатся важные сведения по монтажу, технике безопас­ности, эксплуатации и техобслуживанию. Вы обезопасите себя
и избежите повреждений вытяжки. Фирма Miele не несет от­ветственности за повреждения, вызванные несоблюдением
данных указаний.

Бережно храните инструкцию по эксплуатации и монтажу и по
возможности передайте ее следующему владельцу прибора.

Надлежащее использование

 Эта вытяжка предназначена для использования в домашнем

хозяйстве и подобных бытовых условиях.

 Вытяжка не предназначена для использования вне помеще-

ний.

 Используйте вытяжку исключительно в бытовой среде для

очистки воздуха от кухонных испарений, которые образуются
при приготовлении пищи.
Любые другие виды применения не допускаются.

 Лица, которые в силу своих физических способностей или из-

за отсутствия опыта и соответствующих знаний не способны
уверенно управлять вытяжкой, должны находиться при ее ис­пользовании под присмотром.
Такие лица могут управлять вытяжкой без надзора лишь в том
случае, если они получили все необходимые для этого разъясне­ния. Они также должны понимать и осознавать возможную
опасность, связанную с неправильной эксплуатацией прибора.

4

Указания по безопасности и предупреждения

Если у Вас есть дети

 Дети младше восьми лет не должны пользоваться вытяжкой

или должны делать это под постоянным надзором.

 Дети старше восьми лет могут пользоваться вытяжкой без

надзора взрослых, если они настолько освоили управление ей,
что могут это делать c уверенностью. Дети должны осознавать
возможную опасность, связанную с неправильной эксплуатаци­ей прибора.

 Не разрешайте детям проводить чистку вытяжки и уход за

ней без присмотра взрослых.

 Не оставляйте без надзора детей, если они находятся вблизи

вытяжки. Никогда не позволяйте детям играть с прибором.

 Опасность удушья! При игре с упаковкой (например, пленкой)

дети могут завернуться в нее или натянуть на голову, что приве­дет к удушью. Храните упаковочный материал в недоступном
для детей месте.

5

Указания по безопасности и предупреждения

Техническая безопасность

 Вследствие неправильно выполненных работ по монтажу, тех-

обслуживанию или ремонту может возникнуть серьезная опас­ность для пользователя. Такие работы могут проводить только
специалисты, авторизованные Miele.

 Повреждения вытяжки могут нести в себе угрозу Вашей безо-

пасности. Проверяйте отсутствие видимых повреждений. Никог­да не пользуйтесь поврежденной вытяжкой.

 Электробезопасность вытяжки гарантирована только в том

случае, если она подключена к системе защитного заземления,
выполненной в соответствии с предписаниями. Очень важно
проверить соблюдение этого основополагающего условия обес­печения электробезопасности. В случае сомнения поручите спе­циалисту-электрику проверить домашнюю электропроводку.

 Надежная и безопасная работа вытяжки гарантирована лишь

в том случае, если вытяжка подключена к централизованной
электросети.

 Данные подключения (частота и напряжение) на типовой таб-

личке вытяжки должны обязательно соответствовать парамет­рам электросети во избежание повреждений прибора.
Перед подключением вытяжки сравните эти данные. В случае
сомнений проконсультируйтесь со специалистом по электро­монтажу.

 Многоместные розетки или удлинители не обеспечивают не-

обходимую безопасность (опасность возгорания). Не подклю­чайте вытяжку к электросети с помощью таких устройств.

 Для вытяжек, работа которых связана с использованием вы-

носного вентилятора (только модельный ряд ...EXT), необходимо
дополнительно предусмотреть соединение обоих блоков с по­мощью соединительного кабеля со штекерными разъемами.
Эти вытяжки должны комбинироваться только с выносными
вентиляторами Miele.

6

Указания по безопасности и предупреждения

 Используйте вытяжку только в смонтированном виде, чтобы

была гарантирована ее безопасная и надежная работа.

 Эта вытяжка не может быть подключена на нестационарных

объектах (напр., судах).

 Прикосновение к разъёмам, находящимся под напряжением,

а также внесение изменений в электрическое и механическое
устройство прибора, опасно для Вас и может привести к нару­шениям работы вытяжки.
Открывайте корпус вытяжки только в том случае, если это опи­сано в разделе, касающемся монтажа и чистки. Никогда не от­крывайте другие детали корпуса.

 Право на гарантийное обслуживание теряется, если ремонт

вытяжки выполняет специалист сервисной службы, не авторизо­ванной фирмой Miele.

 Только при использовании оригинальных запчастей фирма

Miele гарантирует, что будут выполнены требования к безопас­ности. Вышедшие из строя детали должны заменяться только на
оригинальные запчасти.

 Поврежденный сетевой кабель могут заменять только квали-

фицированные специалисты.

 При проведении монтажа, техобслуживания и ремонта вытяж-

ка должна быть отключена от электросети. Она считается от­ключенной только в том случае, если:

– выключены предохранители на распределительном щите, или
– полностью вывернуты резьбовые предохранители на распре-

делительном щите, или

– отсоединена от сетевой розетки вилка (если имеется). При

этом тяните не за кабель, а за вилку.

7

Указания по безопасности и предупреждения

Одновременная эксплуатация вытяжки и устройства горения

 Опасность отравления из-за вдыхания продуктов сгора­ния!
При одновременной эксплуатации кухонной вытяжки и
устройства горения, зависимого от комнатного воздуха, в том
же помещении или при соединении систем вентиляции требу­ется особая осторожность.
Очаги, зависимые от комнатного воздуха, используют для
поддержания горения воздух помещения, а их отработавшие
газы выводятся наружу через газоотводную систему (напри­мер, вентиляционный короб). Такими устройствами могут быть
нагреватели, работающие на газу, масле, дереве или угле,
проточные водонагреватели, бойлерные установки, варочные
панели или духовые шкафы.

Кухонная вытяжка забирает воздух из кухни и соседних поме­щений. Это относится к следующим режимам работы:

- режим отвода воздуха,

- режим отвода воздуха с выносным вентилятором,

- режим циркуляции с расположенным снаружи циркуляцион­ным отсеком.
Без достаточного притока воздуха возникает разрежение. К
устройству горения не поступает достаточно воздуха. Горение
не поддерживается и нарушается.
Ядовитые продукты горения в виде газов могут попасть из ды­мохода или вытяжного короба в жилые помещения.
Возникает угроза для жизни!

8

Указания по безопасности и предупреждения

Безопасная эксплуатация при одновременной работе кухон­ной вытяжки и зависимых от комнатного воздуха устройств
горения может быть обеспечена, если разрежение не превы­шает 4 Па (0,04 мбар). В этом случае исключается забор воз­духа, отводимого от источника нагрева.

Этого можно добиться, если с помощью постоянных отвер­стий, например, незакрывающихся форточек в дверях и окнах,
обеспечивается дополнительное поступление воздуха, необхо­димого для горения. При этом нужно проследить, чтобы сече­ние такого отверстия было достаточного размера. Использо­вание только приточного / вытяжного канала в стене, как пра­вило, не обеспечивает поступление воздуха в необходимом
объеме.

При расчете объема воздуха необходимо всегда учитывать его
совокупный объем в квартире. Рекомендуем обратиться за
консультацией к специалисту по эксплуатации печного обору­дования.

Если вытяжка используется в режиме циркуляции и при этом
воздух отводится обратно в помещение, то одновременная ра­бота вытяжки и устройства горения, зависимого от комнатно­го воздуха, не должна вызывать опасений.

9

Указания по безопасности и предупреждения

Правильная эксплуатация

 Открытый огонь создает опасность пожара!

Ни в коем случае не работайте под вытяжкой с применением от­крытого пламени. Т. е. запрещается, например, фламбирование
и жарение на гриле на открытом огне. Включенная вытяжка за­тягивает языки пламени в фильтр. Отложения частиц жира могут
воспламениться.

 Сильное тепловое воздействие при варке на газовой панели

конфорок может повредить вытяжку.

– Никогда не оставляйте гореть газовую конфорку без установ-

ленной на нее посуды. Даже если Вы просто снимаете посуду,
выключайте газовую конфорку.

– Выбирайте кухонную посуду, которая соответствует размеру

конфорки.

– Регулируйте пламя так, чтобы оно ни в коем случае не выхо-

дило за пределы посуды.

– Избегайте чрезмерного нагрева посуды (например, при при-

готовлении в посуде Wok).

 Конденсат может привести к коррозии вытяжки.

Всегда включайте вытяжку, если используется панель конфорок,
чтобы не мог образовываться конденсат.

 Перегретые масла и жиры могут самовоспламениться, что

приведет к возгоранию вытяжки.
Не оставляйте без присмотра кастрюли, сковороды и фритюр­ницы, если Вы готовите с применением масел и жиров. Запека­ние на гриле с помощью электрогриля также проводите под пос­тоянным надзором.

10

Указания по безопасности и предупреждения

 Отложения жира и грязи отрицательно влияют на работу вы-

тяжки.
Никогда не пользуйтесь вытяжкой без жироулавливающих
фильтров, т.к. они обеспечивают очистку кухонных испарений.

 Возможна опасность пожара, если чистка прибора будет вы-

полняться не в соответствии с указаниями этой инструкции.

 Примите во внимание, что при приготовлении пищи поднима-

ющееся тепло может сильно нагреть вытяжку.
Не касайтесь корпуса и жироулавливающих фильтров, пока вы­тяжка не остынет.

Правильный монтаж

 При использовании варочной панели учитывайте указания

производителя о том, разрешена ли над ней работа вытяжки.

 Запрещается монтаж вытяжки над устройствами, для горения

которых используется твердое топливо.

 Слишком малое расстояние между варочной панелью и вы-

тяжкой может привести к повреждениям вытяжки.
Если производителем варочной панели не указаны иные (боль­шие по размеру) безопасные расстояния, то между панелью и
нижним краем вытяжки должны соблюдаться расстояния, при­веденные в главе "Монтаж".
Если под вытяжкой работают разные приборы, для которых
действуют различные безопасные расстояния, то необходимо
выбрать самое большое из них.

 Для крепления вытяжки необходимо соблюдать размеры,

приведенные в главе "Монтаж".

11

Указания по безопасности и предупреждения

 Для прокладки воздуховода допускается применение труб и

шлангов только из негорючих материалов. Эти специальные
принадлежности имеются в продаже в торговых точках или сер­висной службе Miele.

 Запрещается подсоединять воздуховод к используемым ды-

мовым трубам, а также к шахтам вентиляции помещений с ус­тройствами горения.

 При подсоединении воздуховода к неиспользуемой дымовой

трубе необходимо соблюдать правила противопожарной безо­пасности.

Чистка и уход

 Пар из пароструйного очистителя может попасть на детали,

находящиеся под напряжением, и вызвать короткое замыкание.
Никогда не используйте для очистки вытяжки пароструйный
очиститель.

Принадлежности

 Используйте исключительно оригинальные принадлежности

Miele. При установке или встраивании других деталей теряется
право на гарантийное обслуживание.

12

Ваш вклад в охрану окружающей среды

Утилизация транспортной упаковки

Упаковка защищает прибор от по­вреждений при транспортировке.
Материалы упаковки безопасны для
окружающей среды и легко утилизи­руются, поэтому они подлежат пере­работке.

Возвращение упаковки для ee вто­ричной переработки приводит к эко­номии сырья и уменьшению коли­чества отходов. Просим Bac по воз­можности сдать упаковку в пункт
приема вторсырья.

Утилизация прибора

Отслужившие электрические и элект­ронные приборы часто содержат
ценные компоненты. В то же время
материалы приборов содержат вред­ные вещества, необходимые для ра­боты и безопасности техники. При
неправильном обращении с отслу­жившими приборами или их попада­нии в бытовой мусор такие вещества
могут нанести вред здоровью чело­века и окружающей среде. Поэтому
никогда не выбрасывайте отслужив­шие приборы вместе с обычным бы­товым мусором.

Используйте вместо этого специаль­но оборудованное место для сбора и
утилизации старых электрических и
электронных приборов. Получите ин­формацию об этом в администрации
Вашего населенного пункта.

До момента отправления в утилиза­цию отслуживший прибор следует
хранить в недоступном для детей
месте.

13

Описание вытяжки

14

Описание вытяжки

a

Телескопическая труба

b

Труба вытяжки

c

Корпус вытяжки

d

Элементы управления

e

Жироулавливающие фильтры

f

Вывод циркулирующего воздуха
(только при работе в режиме циркуляции)

g

Местное освещение

h

Угольный фильтр
Дополнительно приобретаемая принадлежность для режима циркуляции

i

Кнопка Вкл/Выкл вентилятора

j

Кнопки установки мощности вентилятора

k

Кнопка Вкл/Выкл местного освещения

15

Описание функций

В зависимости от исполнения вытяж­ки у нее могут быть следующие функ­ции:

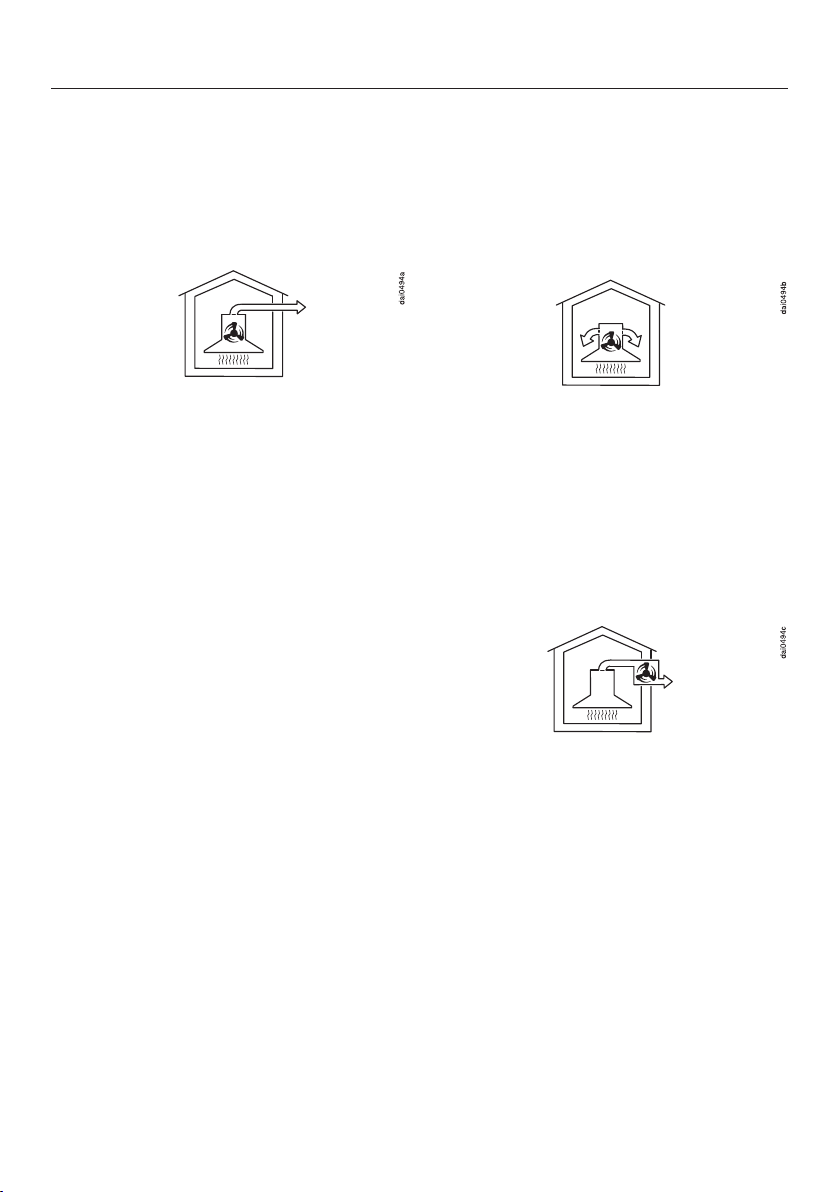

Работа в режиме отвода воз­духа

Всасываемый воздух очищается жи­роулавливающим фильтром и выво­дится из здания наружу.

Невозвратный клапан

Невозвратный клапан в системе от­вода воздуха препятствует нежела­тельному воздухообмену между воз­духом в помещении и наружным воз­духом при выключенной вытяжке.
У выключенной вытяжки клапан за­крыт.
После включения прибора невоз­вратный клапан открывается, при
этом отработанный воздух может
беспрепятственно выводиться нару­жу.

Если Ваша система отвода воздуха
не оснащена невозвратным клапа­ном, то к кухонной вытяжке прилага­ется такой клапан. Он устанавливает­ся в выпускной патрубок моторного
блока.

Работа в режиме циркуляции

(только с монтажным комплектом и
угольным фильтром, относящимися к
дополнительно приобретаемым при­надлежностям, см. главу "Техничес­кие характеристики").

Всасываемый воздух очищается жи­роулавливающим фильтром и допол­нительно угольным фильтром. Затем
воздух попадает обратно в кухню.

Работа с выносным вентиля­тором

(вытяжки модельного ряда ...EXT)

У кухонных вытяжек, которые подго­товлены к работе с выносным венти­лятором, всасывающий вентилятор
монтируется вне помещения в удоб­ном для Вас месте. Выносной венти­лятор соединен с вытяжкой монтаж­ным проводом и управляется с по­мощью элементов управления вы­тяжки.

16

Управление прибором

Включение вентилятора

 Нажмите кнопку Вкл/Выкл .

Вентилятор включается на уровне 2.
Горят символ  и 2 индикации уров­ня мощности вентилятора.

Выбор уровня мощности

При образовании испарений и запа­хов от легкого до сильного уровня
Вы можете выбрать ступени мощнос­ти 1 - 3.

При приготовлении с временным
очень сильным выделением пара и
образованием запаха, например, при
обжаривании, выберите интенсивный
уровень мощности IS.

 Нажатием кнопки "" выберите

более низкий уровень, нажатием
кнопки "" - более высокий уро­вень.

Автоматическое отключение интенсивного режима

У Вас есть возможность так настра­ивать интенсивный режим, чтобы
вентилятор спустя 10 минут всегда
автоматически снижал мощность до
уровня 3.

 Вентилятор и местное освещение

при этом должны быть выключены.

 Нажимайте одновременно кнопки

"" и "" прим. 10 секунд, пока не
загорится индикатор 1.

 Затем нажмите поочередно
– кнопку освещения ,
– кнопку "" и снова
– кнопку освещения .

Если автоматическое выключение не
активировано, мигают индикаторы 1
и IS.

 Для активизации автоматического

отключения нажмите кнопку "".

Если автоматическое выключение ак­тивировано, индикаторы 1 и IS мига­ют длительно.

 Для отключения нажмите кнопку

"".

 Подтвердите действие кнопкой

Вкл/Выкл .
Если Ваше подтверждение не по­следует в течение 4-х минут, сохра­нится предыдущая установка.

17

Управление прибором

Выключение вентилятора

 Выключите вентилятор кнопкой

Вкл/Выкл .

Символ  погаснет.

Включение/выключение местного освещения

Вы можете включать или выключать
местное освещение независимо от
вентилятора.

 Для этого нажмите кнопку освеще-

ния .

При включенном освещении горит
символ .

Защитное отключение

Если в течение 10 часов не меняется
управление включенной кухонной вы­тяжкой, то вентилятор автоматически
отключается. Местное освещение,
если оно включено, не отключается.

 Для повторного включения венти-

лятора нажмите кнопку Вкл/Выкл
.

18

Чистка и уход

Корпус

Общая информация

Поверхности прибора и элементы
управления подвержены образо­ванию царапин и порезов.

Поэтому обратите внимание на
следующие указания по чистке.

 Очищайте все внешние поверхнос-

ти и элементы управления только c
помощью губчатой салфетки, мою­щего средства и теплой воды.

Следите за тем, чтобы влага не
проникала в вытяжку.

Особенно в области элементов уп­равления проводите только влаж­ную очистку.

 В заключение вытирайте насухо

все поверхности мягкой тканью.

Не допускается использовать

– чистящие средства, содержащие

соду, кислоту, хлориды или раство­рители,

– абразивные чистящие средства,

например, абразивные порошки и
пасты, грубые губки, например,
предназначенные для чистки каст­рюль, или использованные губки с
остатками абразивных средств.

Особые указания для поверхнос­тей из нержавеющей стали

(не относятся к кнопкам управления!)
 При чистке применяются средства,

указанные в разделе "Общая ин­формация", помимо этого пригод­ны неабразивные чистящие сред­ства для стальных поверхностей.

 Для того, чтобы избежать быстрого

нового загрязнения, рекомендует­ся использовать специальное сред­ство для ухода за поверхностями
из нержавеющей стали (можно
приобрести в сервисной службе
Miele или в интернет-магазине).
Аккуратно наносите средство тон­ким слоем с помощью мягкой сал­фетки.

Особые указания для корпусов с нанесением цвета

(спец. исполнение)
 При чистке соблюдайте общие ука-

зания, содержащиеся в этой главе.

При проведении чистки неизбежно
образование мельчайших царапин
на поверхности. В зависимости от
освещения кухни они могут негатив­но влиять на внешнее восприятие.

19

Чистка и уход

Особые указания для чистки эле­ментов управления

Не оставляйте загрязнения на про­должительное время.

Элементы управления могут изме­нить цвет или внешний вид в це­лом.

Поэтому рекомендуем Вам уда­лять загрязнения сразу.

 При чистке соблюдайте общие ука-

зания, содержащиеся в этой главе.

Для чистки элементов управления
не разрешается использовать чис­тящие средства для стальных по­верхностей.

Особые указания для стеклянных поверхностей

 При чистке применяются средства,

указанные в разделе "Общая ин­формация", помимо этого подходит
бытовое чистящее средство для
стеклянных поверхностей.

Жироулавливающие фильт­ры

Металлический жироулавливающий
фильтр многоразового использова­ния, установленный в приборе, вби­рает твердые частицы, содержащие­ся в испарениях (жир, пыль и т.д.), та­ким образом предотвращается за­грязнение кухонной вытяжки.

 Чрезмерно загрязненный жи-

ром фильтр может стать причиной
возгорания!

Периодичность чистки

Скопившийся жир затвердевает
спустя некоторое время и затрудняет
очистку. Поэтому рекомендуется чи­стить фильтр каждые 3-4 недели.

Извлечение жироулавливающего фильтра

Область вокруг жироулавливаю­щего фильтра сильно нагревается
из-за освещения конфорок.

Опасность получения ожогов!
Выключите освещение рабочей

поверхности и подождите после
приготовления несколько минут,
пока прибор не остынет, прежде
чем Вы снимете жироулавлива­ющий фильтр.

20

Жироулавливающий фильтр может
упасть вниз при манипуляциях с
ним.

Это может привести к поврежде­ниям самого фильтра и конфорки.

При обращении с фильтром креп­ко держите его в руке.

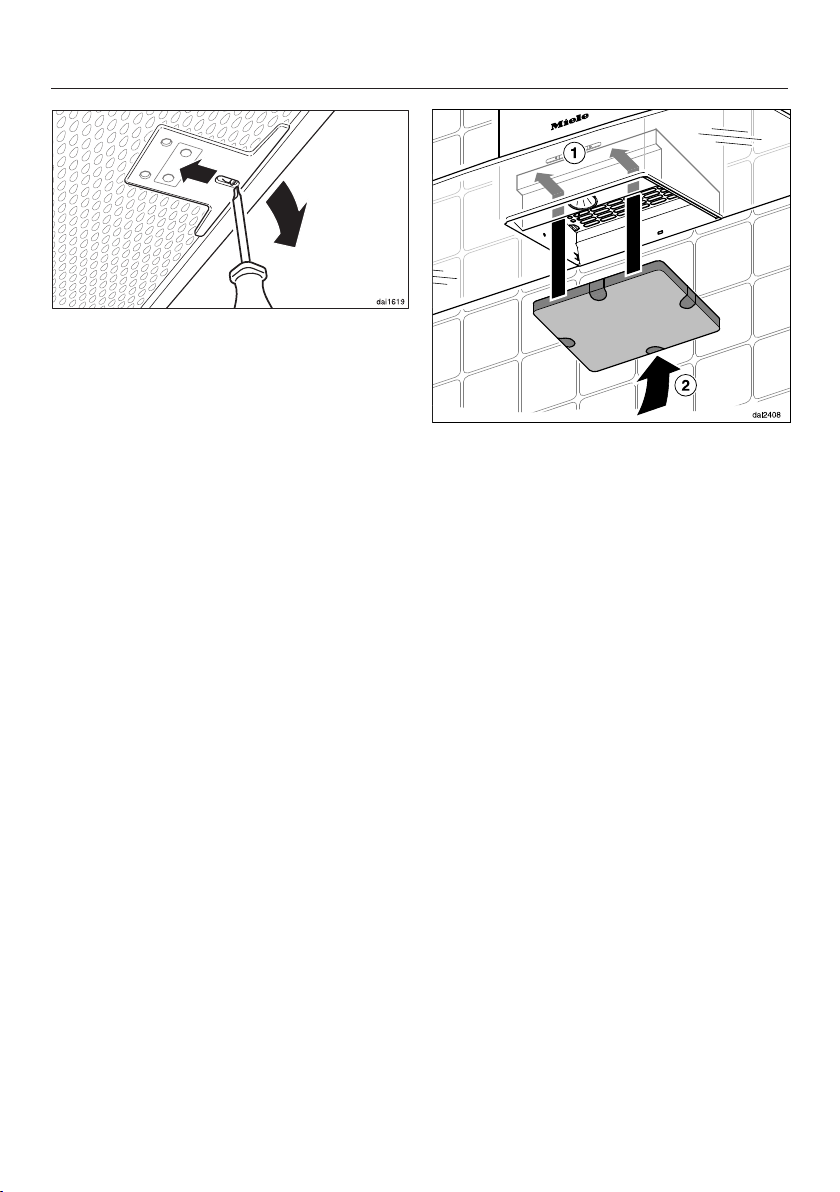

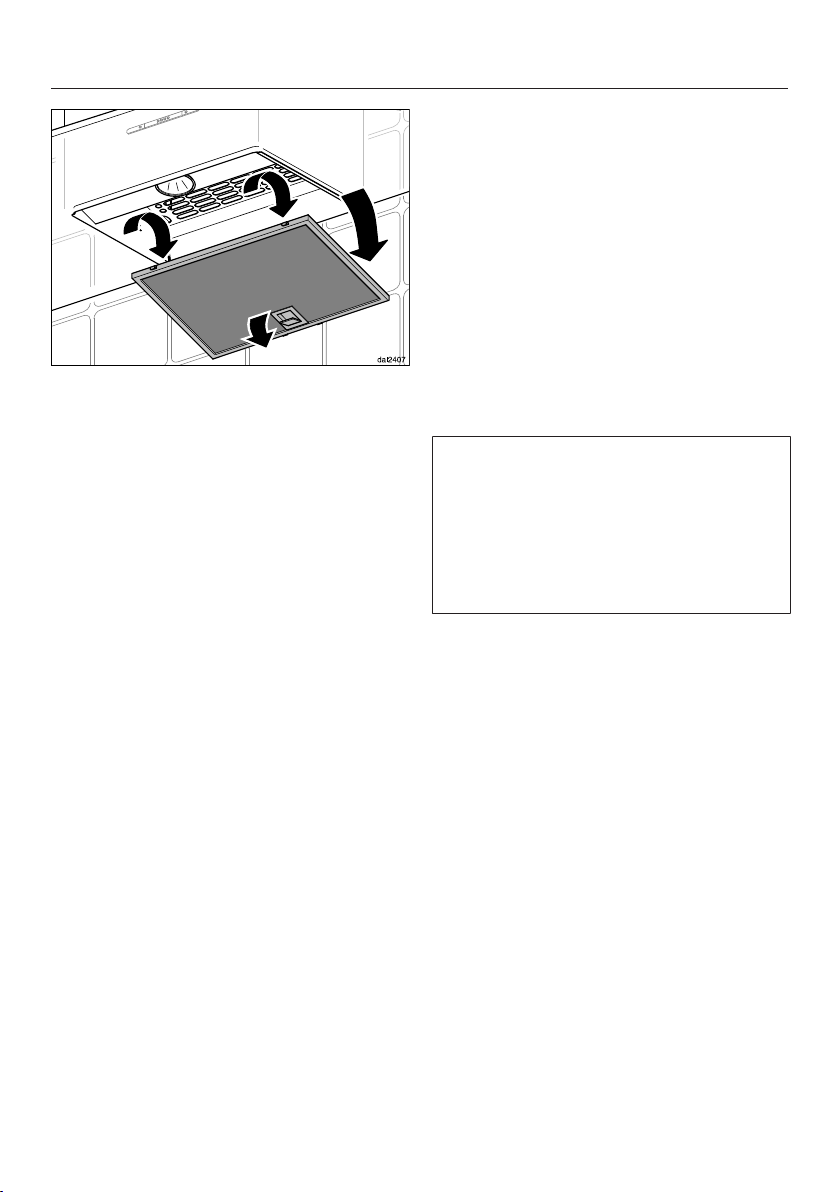

 Ослабить фиксатор фильтра, на-

клонить фильтр примерно на 45°
вниз, вывести из паза и снять.

Ручная очистка жироулавливающе­го фильтра

 Чистите жироулавливающий

фильтр с помощью щетки и теплой
воды, в которую добавлено мягкое
моющее средство. Не используйте
концентрированные моющие сред­ства.

Неподходящие чистящие средства

Неподходящие средства при их регу­лярном применении могут привести к
повреждениям поверхностей фильт­ров.
Следующие моющие средства не
разрешены к использованию:

– средства для растворения накипи

– абразивные порошки и пасты

– агрессивные универсальные чистя-

щие средства и спреи для раство­рения жира

Чистка и уход

Очистка жироулавливающего фильтра в посудомоечной машине

 По возможности ставьте фильтры в

нижний короб вертикально или под
углом. Следите за тем, чтобы коро­мысло могло свободно вращаться.

 Используйте обычное моющее

средство для посудомоечных ма­шин.

 Выбирайте программу мойки с

температурой минимум 50°C и мак­симум 65°C.

При очистке в посудомоечной ма­шине от воздействия некоторых мо­ющих средств на внутренних по­верхностях жироулавливающего
фильтра могут остаться пятна. Это
не оказывает никакого влияния на
функциональные качества фильтра.

После чистки

 После чистки положите фильтр

сохнуть на поверхность, которая
может впитывать влагу.

 После снятия жироулавливающего

фильтра рекомендуется очистить
от отложений жира также доступ­ные части корпуса вытяжки. Это
предотвратит опасность возгора­ния.

 Снова установите жироулавлива-

ющий фильтр. Следите за тем, что­бы при установке фиксатор был
направлен вниз.

– спреи для чистки духовых шкафов

21

Чистка и уход

 Если фильтр был случайно уста-

новлен наоборот: разблокируйте
фиксатор через выемки с по­мощью небольшой отвертки.

Угольный фильтр

При работе в режиме циркуляции
кроме жиропоглощающего фильтра
также необходим угольный фильтр.
Он абсорбирует образующиеся во
время приготовления запахи.
Угольный фильтр устанавливается в
экране вытяжки над жиропоглощаю­щим фильтром.

Угольный фильтр можно приобрести
в торговых точках или сервисной
службе. Тип и наименование фильтра
указаны в главе "Технические харак­теристики".

Установка/замена угольного фильтра

 Для установки или замены угольно-

го фильтра жироулавливающий
фильтр должен быть снят с вытяж­ки, как описано ранее.

 Достаньте угольный фильтр из упа-

ковки.

 Вставьте угольный фильтр спереди

в рамку , затем поверните сзади
вверх и вдавите в рамку .

 Снова установите жироулавлива-

ющий фильтр.

Периодичность замены

 Заменяйте угольный фильтр всегда

в том случае, если запахи не аб­сорбируются в достаточной степе­ни.
Замена должна выполняться не ре­же, чем через каждые 6месяцев.

Утилизация угольного фильтра

 Использованный фильтр можно

утилизировать вместе с бытовым
мусором.

22

Чистка и уход

Замена лампочки

При работе галогенные лампочки
сильно нагреваются.

Cпустя некоторое время после вы­ключения также остается опас­ность получения ожога.

Подождите несколько минут,
прежде чем заменить галогенные
лампы.

 Отсоедините вытяжку от электро-

сети (см. главу "Указания по безо­пасности и предупреждения").

 Выньте жироулавливающий фильтр

из прибора.

 При работе в режиме циркуляции

выньте из прибора угольный
фильтр.

 С помощью кнопки над корпусом

лампы прижмите лампочку немного
вниз.

 Поверните лампочку влево и вытя-

ните ее вниз.

 Галогенную лампочку необходимо

заменять на лампу того же типа:
GU/GZ 10, 230 В, 50 Вт. Новую лам­почку вверните в патрон и прижми­те кверху. Учитывайте данные про­изводителя.

 Снова установите жироулавлива-

ющий фильтр, а при работе в режи­ме циркуляции также и угольный
фильтр.

23

Сервисная служба и гарантия качества

Если Вы не можете сами устранить
неисправности, обращайтесь, пожа­луйста, в сервисную службу Miele:
(495) 745 89 90 (Москва)
или
8 800 200 2900

Телефоны и адреса сервисных цент­ров Miele Вы найдете в конце ин­струкции.

Сервисной службе необходимо сооб­щить модель и заводской номер Ва­шего прибора.
Эти данные Вы найдете на типовой
табличке.

Расположение типовой таб­лички

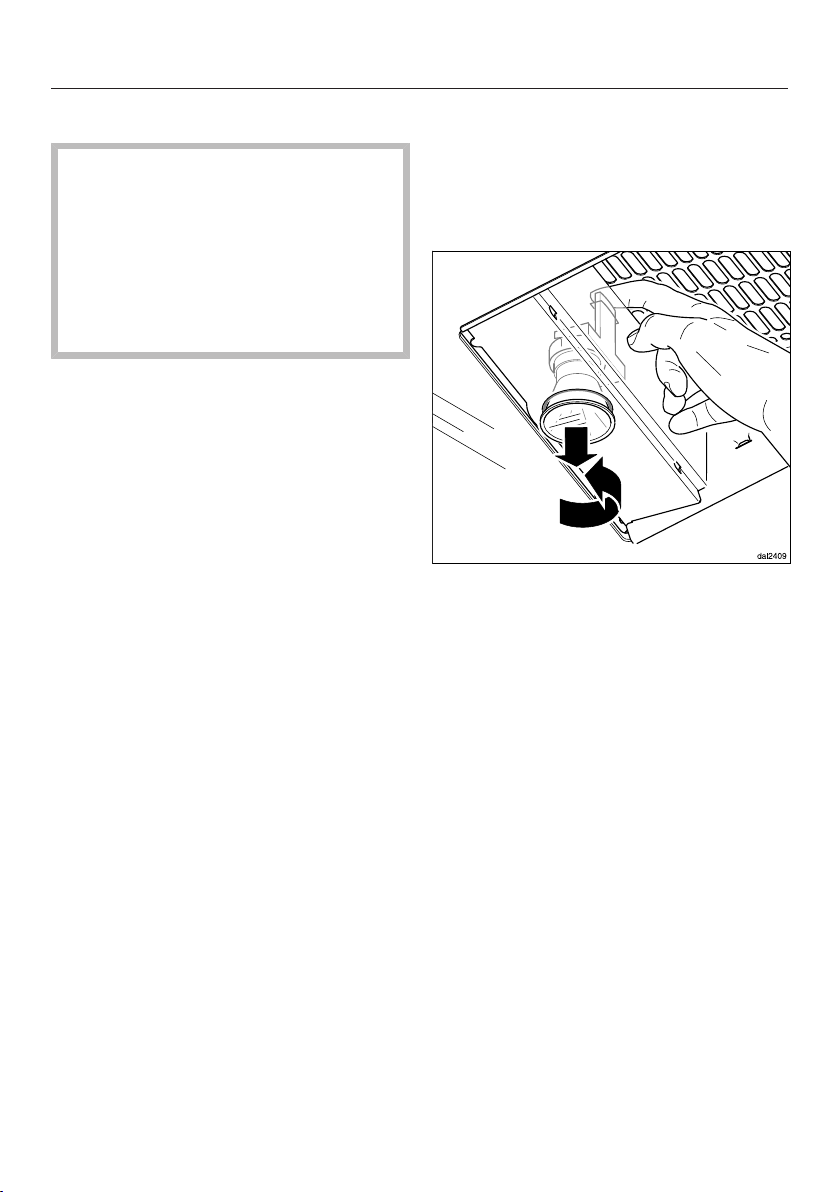

Вы увидите типовую табличку, когда
извлечете жироулавливающий
фильтр.

Условия гарантии и гарантий­ный срок

Гарантийный срок составляет 2 года.

Подробную информацию об условиях
гарантии Вы найдете в разделе "Га­рантия качества товара".

Условия транспортировки и хранения

– При температуре от –25°C до

+55°C, а также кратковременно,
не более 24 часов, до +70°C

– Относительная влажность воздуха

максимум 85% (без образования
конденсата)

Дата изготовления

Дата изготовления указана на типо­вой табличке в формате месяц/год.

Нижеследующая информа­ция актуальна только для
Украины:

соответствует требованиям "Техни­ческого регламента ограничения ис­пользования некоторых небезопас­ных веществ в электрическом и
электронном оборудовании (2002/95/
ЕС)"

Постановление Кабинета Министров
Украины от 03.12.2008 №1057

Сертификат соответствия

RU C-DE.МЕ10.В.01384
с 09.10.2013 по 08.10.2018

Соответствует требованиям Техни­ческого регламента Таможенного
союза ТР ТС 004/2011 "О безопас­ности низковольтного оборудова­ния"; ТР ТС 020/2011 "Электромаг­нитная совместимость технических
средств"

24

Монтаж

Перед монтажом

 Перед проведением монтажа

обратите внимание на всю инфор­мацию, приведенную в этой главе
и в главе "Указания по безопас­ности и предупреждения".

Снятие защитной пленки

Во избежание повреждений при
транспортировке детали корпуса по­крыты защитной пленкой.

 Перед монтажом деталей корпуса

удалите защитную пленку. Просто
стяните ее, не применяя вспомога­тельных инструментов.

Монтажный план

Отдельные этапы монтажа описаны в
прилагаемом монтажном плане.

Демонтаж

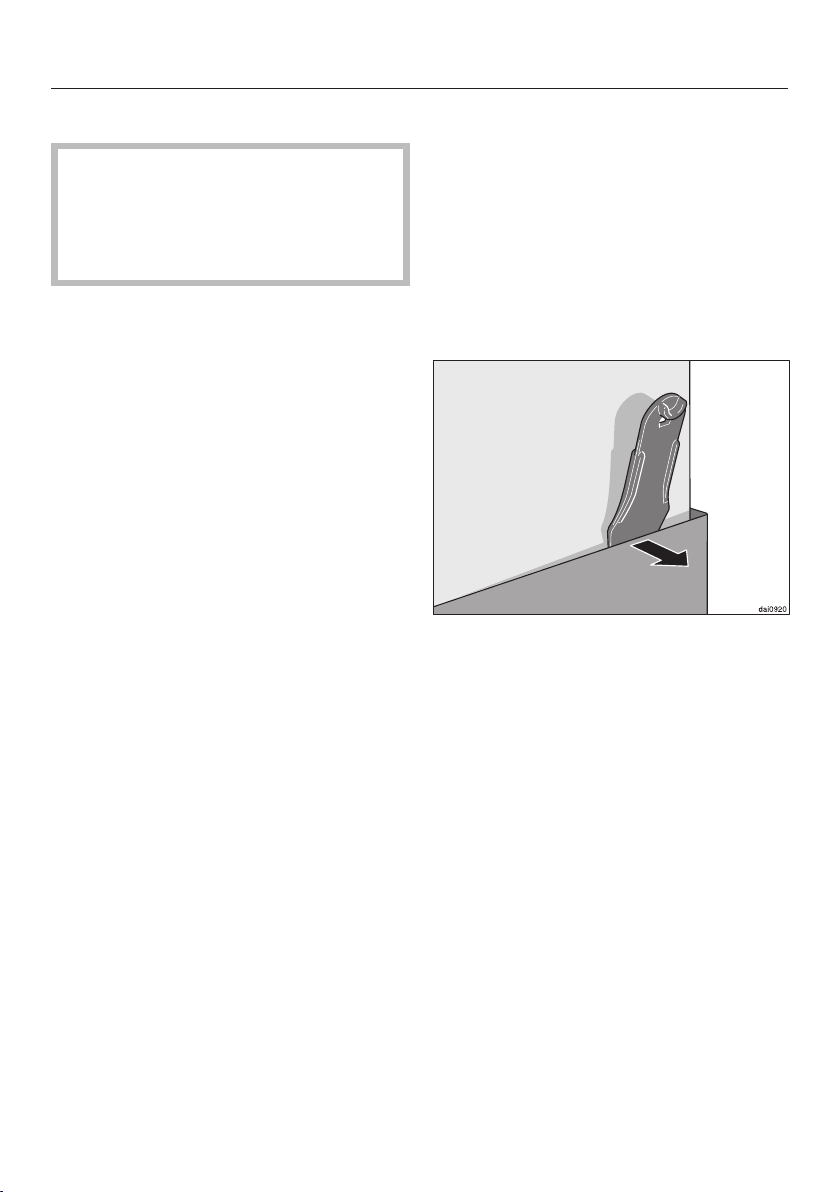

При необходимости демонтажа при­бора выполняйте действия, описан­ные в монтажном листе, в обратном
порядке. Для облегчения снятия тру­бы вытяжки служит прилагаемый
шпатель.

 Ослабьте оба крепежных шурупа

трубы вытяжки.

 Вставьте шпатель между трубой

вытяжки и телескопической тру­бой.

 Выведите трубу вытяжки из фикса-

тора.

25

Монтаж

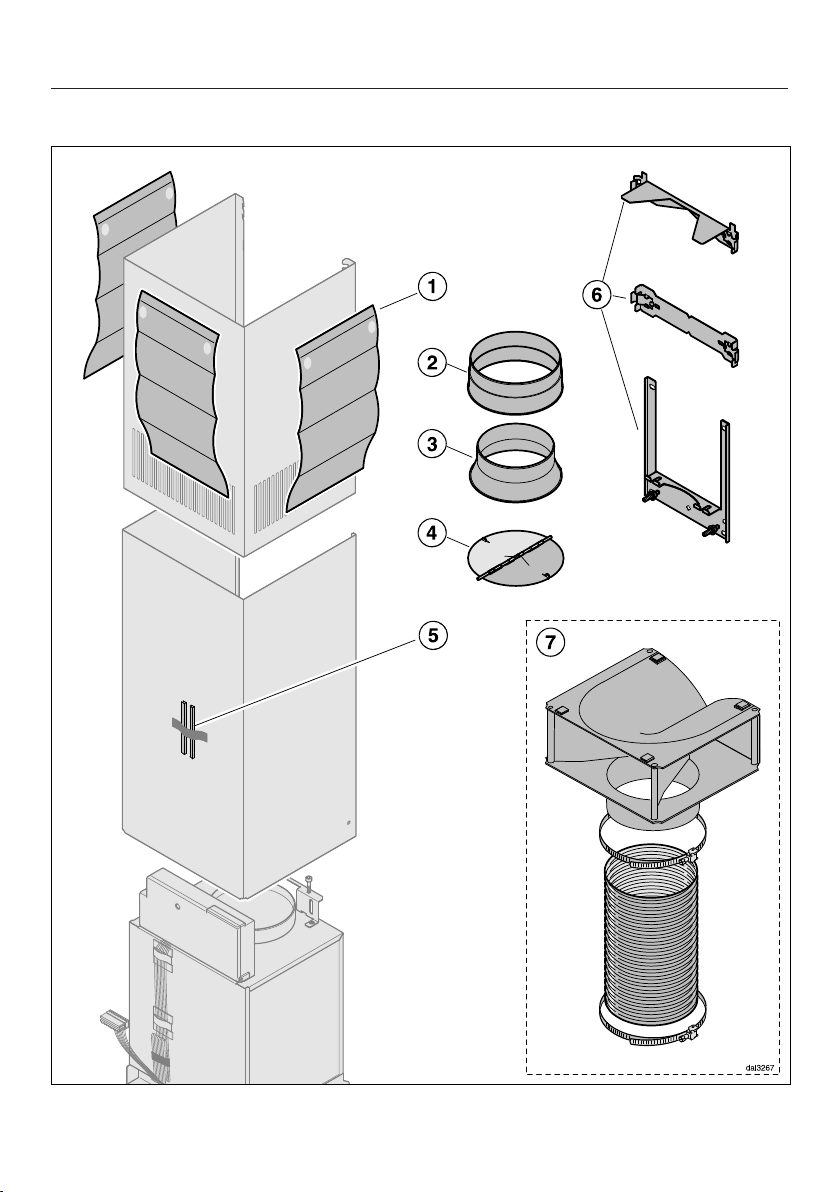

Материал для монтажа

26

a

Montage

Installation

Montaje

Montaggio

Montering

Montagem

Asennus

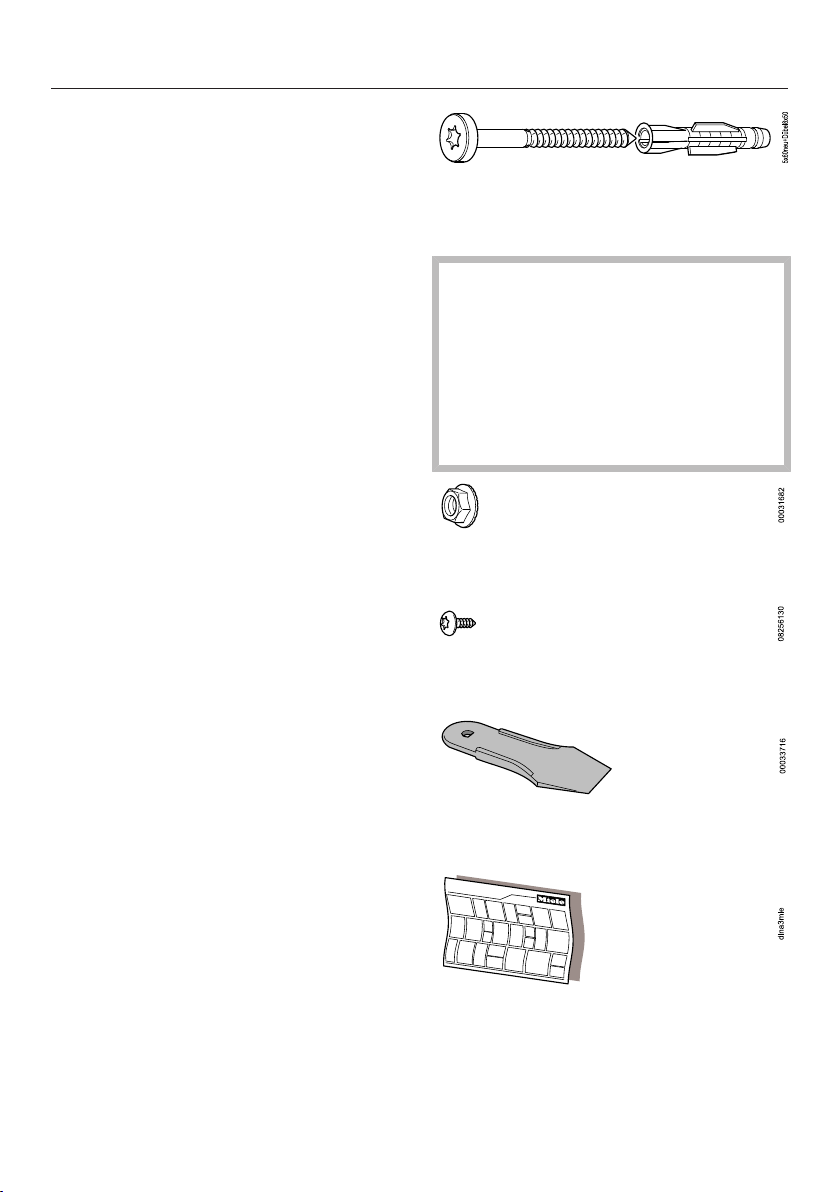

3 защитных листа

для монтажа трубы вытяжки

b

1 штуцер воздуховода

для подсоединения к воздуховоду
 150 мм.

c

1 переходный штуцер

для подсоединения к воздуховоду
 125 мм.

d

1 невозвратный клапан

для установки в выпускной шту­цер моторного блока (не для ре­жима циркуляции)

e

2 защитных профиля

для монтажа телескопической
трубы.

f

Держатели

для крепления вытяжки к стене.

g

Монтажный комплект для рабо­ты в режиме циркуляции

включает в себя поворотный па­трубок, алюминиевый шланг и хо­муты (не входит в комплект по­ставки, дополнительно приобре­таемая принадлежность, см. главу
"Технические характеристики").

Монтаж

8 шурупов 5 x 60 мм и
8 дюбелей 8 x 50 мм

для крепления к стене.

Шурупы и дюбели пригодны для
монтажа при сплошной каменной
кладке здания.

Для других конструкций стен ис­пользуйте подходящий крепежный
материал.

Обратите внимание на достаточ­ную несущую способность стены.

2 гайки M 6 с зубчатым венцом

для крепления корпуса прибора.

2 шурупа 3,9 x 7,5 мм

не потребуются.

1 шпатель

для демонтажа трубы вытяжки

Монтажный план

27

Монтаж

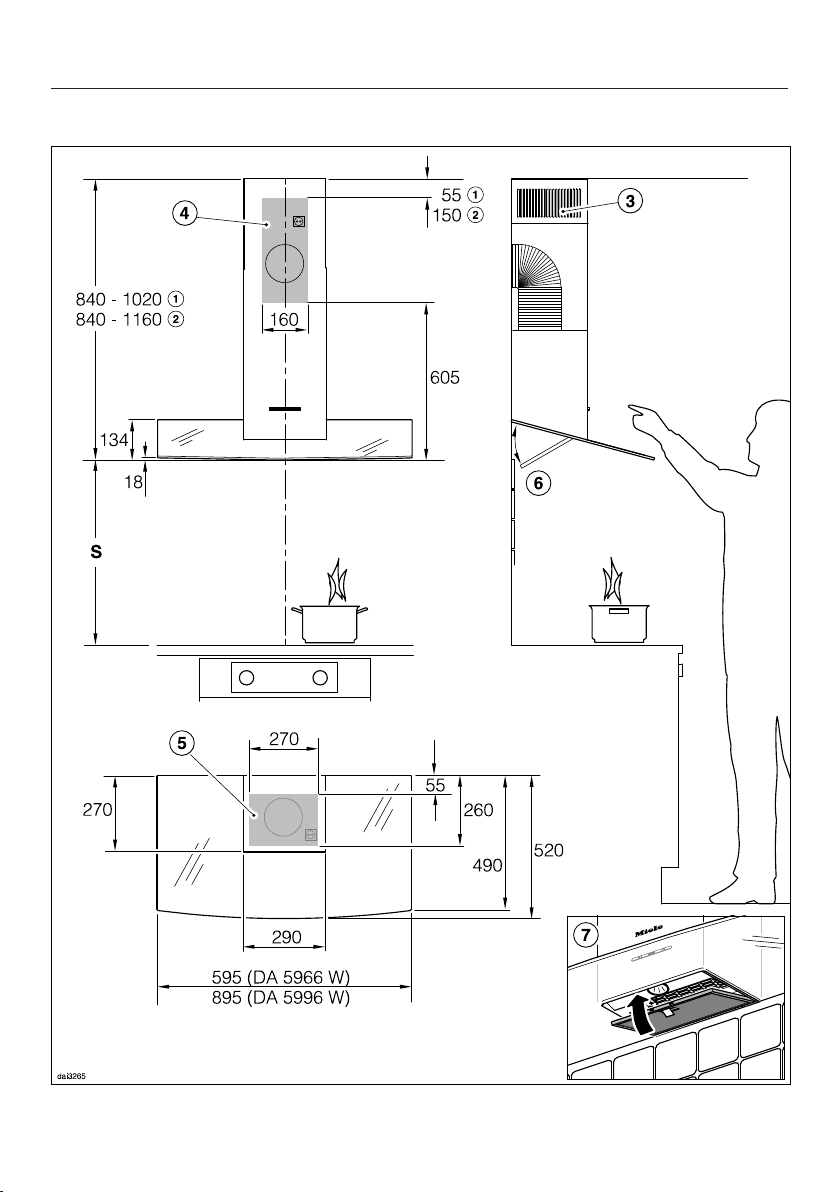

Размеры прибора

Рисунок приведен без соблюдения масштаба.

28

Монтаж

a

Режим отвода воздуха

b

Режим циркуляции

c

В режиме циркуляции вывод воздуха производится наверх.

de

Область монтажа (в режиме циркуляции только d). Участок стены или
потолка для отверстия под отвод воздуха, для установки сетевой розет­ки и прокладывания соединительного кабеля для подключения выносно­го вентилятора у вытяжек модельного ряда ...EXT. При работе вытяжки
в режиме циркуляции необходим монтаж только сетевой розетки.

 Предварительно смонтированный "фартук" из настенной плитки или па­нель задней стенки может препятствовать снятию жироулавливающего
фильтра. В этом случае устанавливайте фильтр перед монтажом, повернув
его на 180° .

Воздуховод 150 мм, с переходным патрубком 125 мм.

Расстояние между варочной поверхностью и вытяжкой (S)

При выборе расстояния между варочной поверхностью и нижним краем
вытяжки учитывайте указания производителя варочной поверхности.
Если в них не заданы безопасные расстояния большего размера, то со­блюдайте следующие минимальные расстояния.

Учитывайте также информацию об этом в главе "Указания по безопасности
и предупреждения".

29

Монтаж

Прибор Минимальное

расстояние S

Электрическая варочная панель 450 мм

Электрогриль, фритюрница (электрическая) 650 мм

Газовая панель на несколько конфорок,
общая мощность ≤ 12,6 кВт, мощность отдельной горелки не
более > 4,5 кВт.

Газовая панель на несколько конфорок,
общая мощность> 12,6 кВт и ≤ 21,6 кВт,
мощность отдельной горелки не более > 4,8 кВт.

Газовая панель на несколько конфорок,
общая мощность > 21,6 кВт,
или одна из горелок > 4,8 кВт.

Отдельная газовая конфорка мощностью ≤ 6 кВт 650 мм

Отдельная газовая конфорка мощностью > 6 кВт и ≤ 8,1 кВт 760 мм

Отдельная газовая конфорка мощностью > 8,1 кВт запрещается

650 мм

760 мм

запрещается

30

Монтаж

Рекомендации по прове­дению монтажа

– Для того, чтобы можно было сво-

бодно и удобно работать под вы­тяжкой, мы рекомендуем соблю­дать расстояние до электрических
конфорок также не менее 650 мм.

– При выборе монтажной высоты

учитывайте рост пользователей.
Им должно быть удобно работать у
варочной поверхности и управлять
вытяжкой.

– Учитывайте, что с увеличением

расстояния до варочной поверх­ности ухудшается улавливание ис­парений.

– Для того, чтобы испарения устра-

нялись как можно лучше, следует
помнить, что вытяжка должна на­крывать область приготовления
пищи. Вытяжку необходимо монти­ровать по центру над панелью кон­форок, без смещения в сторону.

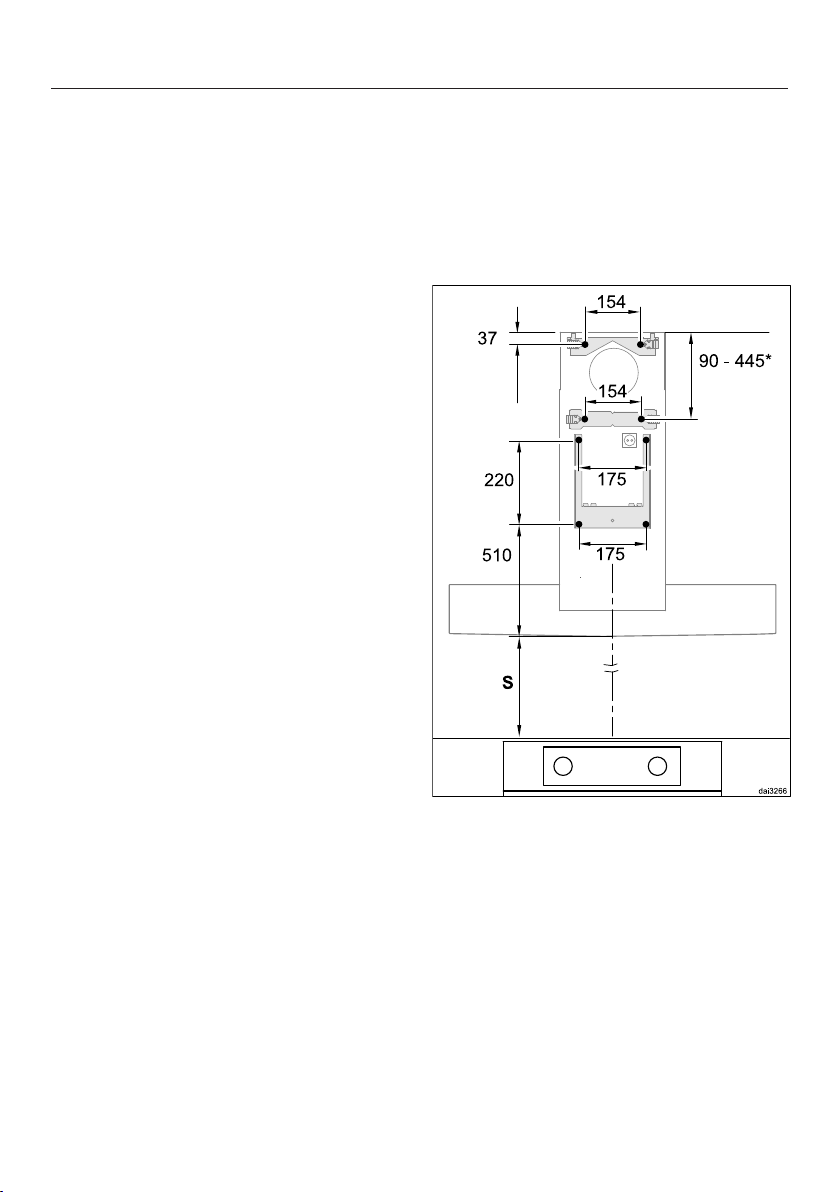

Трафарет для сверления от­верстий при настенном мон­таже

 При сверлении отверстий примите

во внимание прилагаемый монтаж­ный план.

– Варочная панель должна быть по

возможности уже, чем вытяжка.
По крайней мере, она должна
иметь с ней одинаковую ширину.

– Место монтажа должно быть легко

доступным. В случае сервисного
обслуживания должен быть обес­печен доступ к вытяжке, а также
возможность ее демонтажа. Учи­тывайте это, например, при разме­щении шкафов, полок, потолочных
и декоративных элементов вблизи
вытяжки.

 Если сначала изготавливается зад-

няя стенка, в которой должны быть
отверстия для крепления, то необ­ходимо соблюдать указанные на
плане промежутки между отвер­стиями (шурупы  5 мм).

*Размер для среднего держателя (при
креплении к стене) может быть раз­личным. Он выбирается в зависимос­ти от отверстия для прокладки возду­ховода и положения розетки. Держа­тель должен быть смонтирован как
можно глубже.

31

Воздуховод

 При одновременной эксплуа-

тации кухонной вытяжки и устрой­ства горения, зависимого от ком­натного воздуха, в некоторых об­стоятельствах существует опас­ность отравления!

Обязательно примите во внимание
главу "Указания по безопасности и
предупреждения".

В случае сомнения получите под­тверждение безопасной работы
прибора у специалиста по эксп­луатации печного оборудования.

 В качестве воздуховода используй-

те только гладкие трубы или гибкие
отводные шланги из негорючего
материала.

 При работе с внешним вентиля-

тором важно следить за тем, чтобы
воздуховод был достаточно устой­чив. Внешний вентилятор может
создавать вакуум, который приво­дит к деформациям воздуховода.

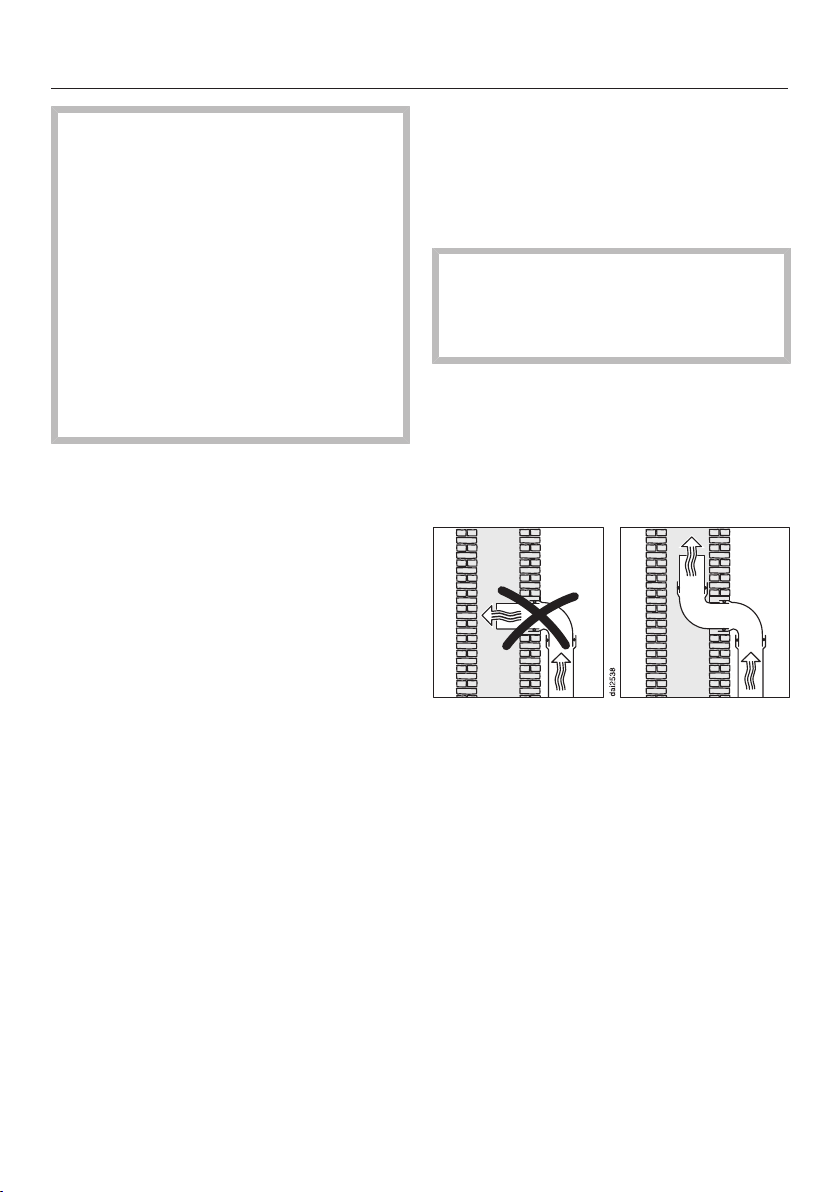

– Воздуховод нельзя изгибать или

сдавливать.

– Следите за тем, чтобы все соеди-

нения были прочными и герметич­ными.

Учитывайте, что любое уменьше­ние потока воздуха снижает про­изводительность по воздуху и уве­личивает уровень шума.

 Если вытяжной канал выводится на

улицу, то рекомендуется встраива­ние в стену раздвижного вентиля­ционного патрубка или проходного
изолятора в крыше (дополнительно
приобретаемые принадлежности).

 Для получения максимальной про-

изводительности по воздуху и низ­кого уровня шума необходимо
учесть следующее:

– Диаметр воздуховода должен быть

не менее 150мм.

– Если используются плоские каналы

вывода воздуха, то поперечное се­чение должно быть не меньше, чем
поперечное сечение штуцера воз­духовода.

– Воздуховод должен быть макси-

мально коротким и прямым.

– Используйте только отводы с

большим радиусом.

32

 Если вытяжной канал выводится в

дымовую трубу, то входной штуцер
должен быть направлен в сторону
потока воздуха.

 При горизонтальной установке воз-

духовода необходимо соблюдать
минимальный наклон в 1см на
каждый метр. Это предотвратит
возможное попадание конденсата
в вытяжку.

 Если воздуховод прокладывается

через холодные помещения, черда­ки и т.д., то внутри отдельных
участков может возникать сильный
перепад температур. Это повлечет

Воздуховод

за собой образование конденсата.
В таком случае необходима изоля­ция воздуховода.

Заслонка для предотвраще­ния образования конденсата

Кроме оснащения воздуховода соот­ветствующей изоляцией, рекоменду­ется также монтаж данной заслонки,
которая улавливает и испаряет обра­зующийся конденсат.
Заслонка предлагается как дополни­тельно приобретаемая принадлеж­ность для воздуховода диаметром
125 мм или 150 мм.

 Заслонка должна монтироваться

вертикально, над выпускным пат­рубком вытяжки, как можно ближе
к нему.
Стрелка на корпусе указывает на­правление выхода воздуха.

У кухонных вытяжек, которые подго­товлены для подключения к выносно­му вентилятору (модельный
ряд ...EXT), противоконденсатная за­слонка уже встроена в прибор.

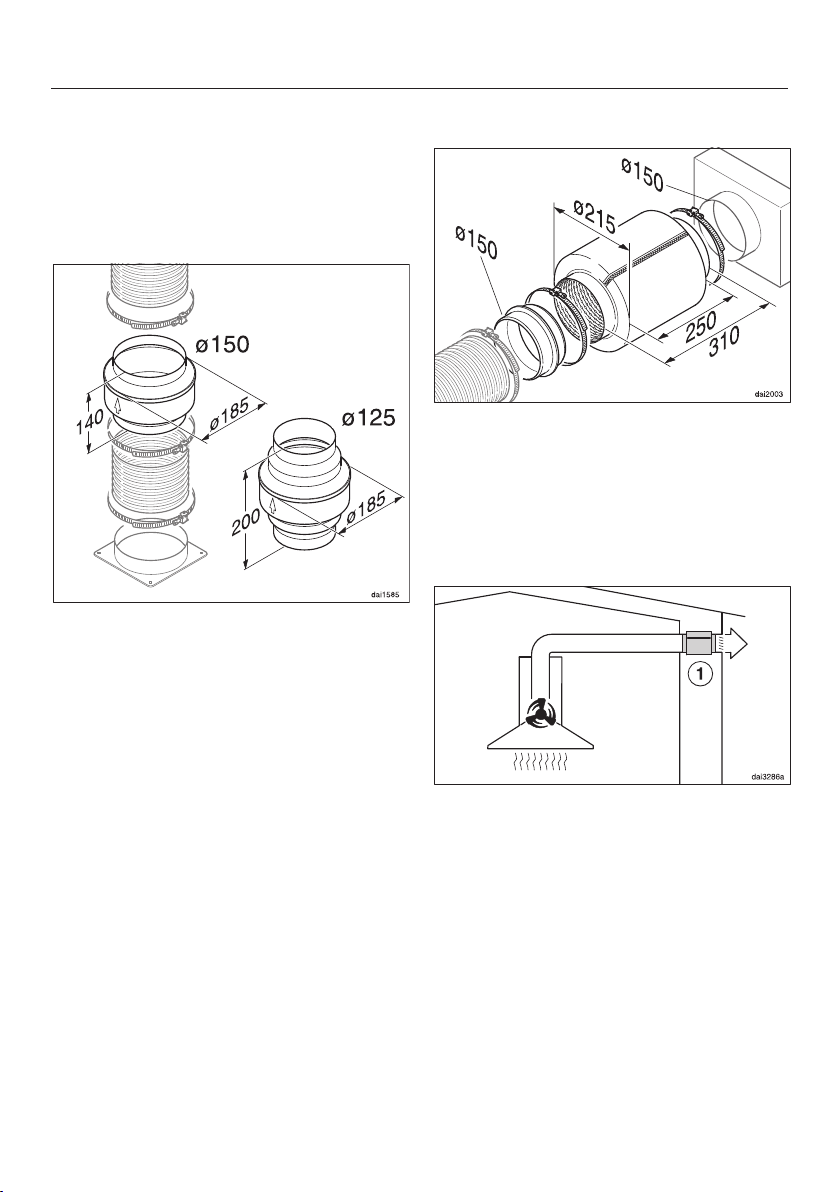

Шумоподавитель

В воздуховод может быть установлен
шумоподавитель (дополнительно при­обретаемая принадлежность). Он
предназначен для дополнительного
снижения шума.

Работа в режиме отвода воздуха

Шумоподавитель уменьшает звук ра­ботающего вентилятора, а также
внешние шумы, которые могут про­никать на кухню через воздуховод
(например, шум улицы). Для этого шу­моподавитель должен располагаться
перед выходным отверстием возду­ховода , как можно ближе к нему.

33

Воздуховод

Работа в режиме циркуляции

Шумоподавитель устанавливается
между выпускным патрубком и пово­ротным патрубком . В некоторых
случаях необходимо проверить об­ласть встраивания.

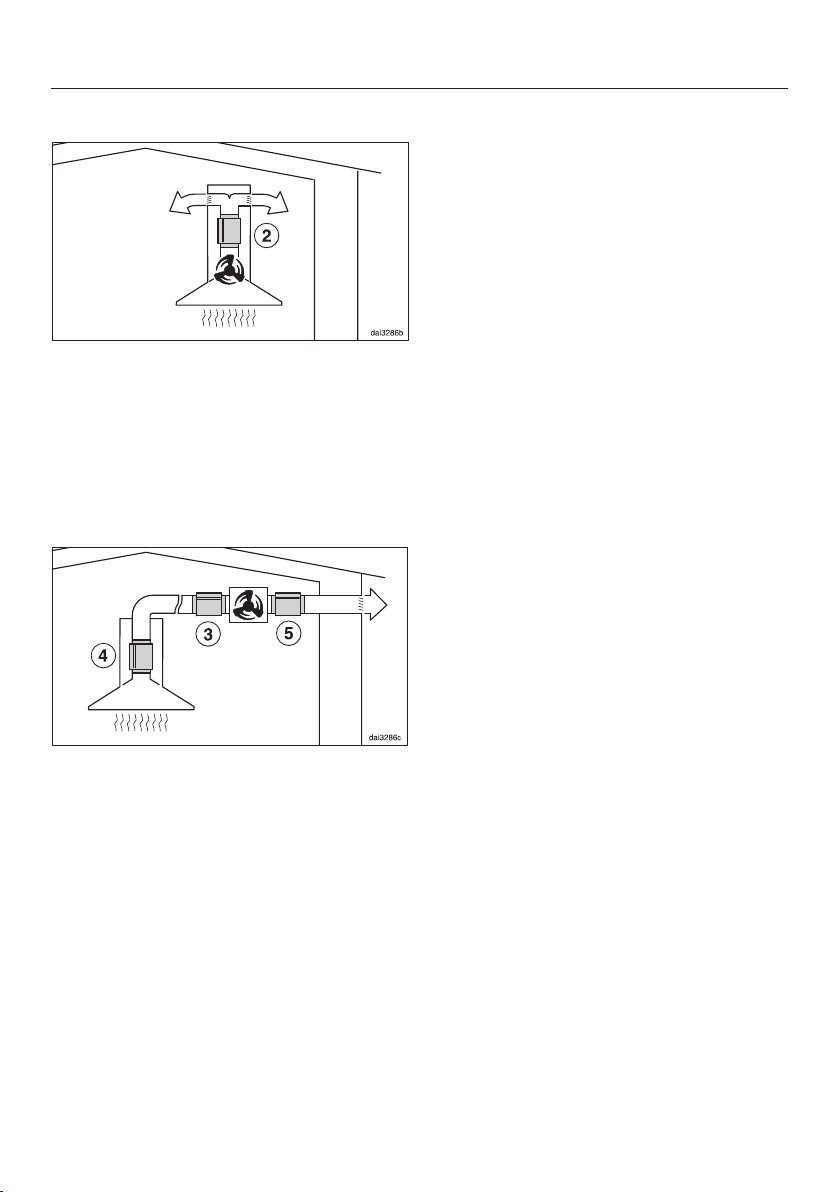

Режим отвода воздуха с выносным вентилятором

Чтобы шум работы вентилятора на
кухне был минимальным, шумопода­витель должен быть расположен
перед выносным вентилятором ,
как можно ближе к нему; при длин­ном воздуховоде - на штуцере возду­ховода вытяжки . Если выносной
вентилятор смонтирован в доме, то
использование шумоподавителя сза­ди вентилятора  может уменьшить
шум от его работы.

34

Электроподключение

Кухонную вытяжку можно подклю­чать только к смонтированной со­гласно действующим нормам розетке
с заземляющим контактом AC 230В ~
50 Гц.
Электропроводка должна быть вы­полнена согласно существующим
требованиям!

Для повышения безопасности реко­мендуется включать в цепь питания
прибора устройство защитного от­ключения УЗО с током срабатывания
30 мА.

Рекомендуется подключение вытяж­ки через электрическую розетку, так
как это облегчит сервисное обслужи­вание. Убедитесь, что после встраи­вания прибора розетка останется до­ступной.

Если после встраивания прибора до­ступ к розетке не возможен, то в
месте подключения должны быть
предусмотрены устройства отключе­ния от сети для каждого полюса. Это
любые доступные выключатели c
расстоянием между контактами не
менее 3 мм.
K ним относятся линейные выключа­тели, предохранители и защитные ре­ле.

Внимание! Это изделие сконструиро­вано для подключения к сети пере­менного тока с защитным (третьим)
проводом заземления (зануления),
которое соответствует требованиям
п.7.1 "Правил устройства электроус­тановок".

Для Вашей безопасности подключай­те прибор только к электросети с за­щитным заземлением (занулением).
Если Ваша розетка не имеет защит­ного заземления (зануления), обрати­тесь к квалифицированному специа­листу.

Не переделывайте штепсельную вил­ку и не используйте переходные
устройства.

ПОМНИТЕ! ПРИ ПОДКЛЮЧЕНИИ К
СЕТИ БЕЗ ЗАЩИТНОГО ЗАЗЕМЛЕ­НИЯ (ЗАНУЛЕНИЯ) ВОЗМОЖНО ПО­РАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТО­КОМ!

Необходимые параметры подключе­ния Вы сможете найти на типовой
табличке (см. главу "Сервисная служ­ба и гарантия качества"). Проверьте,
совпадают ли эти данные с напряже­нием и частотой электросети.

35

Технические характеристики

Двигатель вентилятора* 200 Вт

Местное освещение 1 x 50 Вт

Общая потребляемая мощность* 250 Вт

Напряжение сети, частота Переменный ток 230 В , 50 Гц

Предохранитель 10 А

Длина сетевого кабеля 1,5 м

Вес

DA 5966 W 19 кг

DA 5996 W 22 кг

DA 5996 W EXT 19 кг

Производительность отвода воздуха* согласно EN 61591, воздуховод 
125/150 мм

Ступень 1 130/150 м³/ч

Ступень 2 230/260 м³/ч

Ступень 3 330/360 м³/ч

Интенсивный режим 500/530 м³/ч

Производительность в режиме циркуляции**

Ступень 1 100 м³/ч

Ступень 2 200 м³/ч

Ступень 3 270 м³/ч

Интенсивный режим 350 м³/ч

*Модельный ряд ...EXT: общая потребляемая мощность и производительность отвода
воздуха зависят от подключенного выносного вентилятора.
Длина соединительного кабеля для подключения выносного вентилятора: 1,9 м

**Режим циркуляции с монтажным комплектом DUW 20 и угольным фильтром DKF 11
(дополнительно приобретаемые принадлежности)

36

Гарантия качества товара

Уважаемый покупатель!

Гарантийный срок на бытовую технику, ввезенную на территорию страны приобретения через
официальных импортеров составляет 24 месяца, при условии использования изделия исключи­тельно для личных, семейных, домашних и иных нужд, не связанных с осуществлением пред­принимательской деятельности.
На аксессуары и запасные части, приобретаемые отдельно, не в составе основного товара, га­рантийный срок не устанавливается.
Гарантийный срок исчисляется с даты передачи товара покупателю. Пожалуйста, во избежание
недоразумений, сохраняйте документы, подтверждающие передачу товара (товарные наклад­ные, товарные чеки и иные документы, подтверждающие передачу товара в соответствии с тре­бованиями действующего законодательства) и предъявляйте их сервисным специалистам при
обращении за гарантийным обслуживанием.
В течение гарантийного срока Вы можете реализовать свои права на безвозмездное устранение
недостатков изделия и удовлетворение иных установленных законодательством требований по­требителя в отношении качества изделия, при условии использования изделия по назначению и
соблюдения требований по установке, подключению и эксплуатации изделия, изложенных в на­стоящей инструкции.
В случае выполнения подключения третьими лицами сохраняйте документы, свидетельствую­щие об оплате и выполнении услуг по установке и подключению.
Внимание! Каждое изделие имеет уникальный заводской номер. Заводской номер позволяет
установить дату производства изделия и его комплектацию. Называйте заводской номер изде­лия при обращении в сервисную службу Miele, это позволит Вам получить более быстрый и ка­чественный сервис.
В случае устранения сервисной службой Miele неполадок оборудования в период действия га­рантийного срока посредством замены детали указанного оборудования, клиент обязан вернуть
представителю сервисной службы демонтированную деталь по окончании ремонта (в момент ус­транения неполадки оборудования).

Сервисная служба Miele оставляет за собой право отказать в гарантийном обслуживании в
случаях:

В случае устранения сервисной службой Miele неполадок оборудования в период действия га­рантийного срока посредством замены детали указанного оборудования, клиент обязан вернуть
представителю сервисной службы демонтированную деталь по окончании ремонта (в момент ус­транения неполадки оборудования).
Гарантийное обслуживание не производится в случаях:

– Обнаружения механических повреждений товара;
– Неправильного хранения и/или небрежной транспортировки;
– Обнаружения повреждений, вызванных недопустимыми климатическими условиями при

транспортировке, хранении и эксплуатации;
– Обнаружения следов воздействия химических веществ и влаги;
– Несоблюдения правил установки и подключения;
– Несоблюдения требований инструкции по эксплуатации;
– Обнаружения повреждений товара в результате сильного загрязнения;
– Обнаружения повреждений в результате неправильного применения моющих средств и рас-

ходных материалов или использования не рекомендованных производителем средств по ухо-

ду;
– Обнаружения признаков разборки, ремонта и иных вмешательств лицами, не имеющими пол-

номочий на оказание данных услуг;
– Включения в электрическую сеть с параметрами, не соответствующими ГОСТу, ДCТУ;
– Повреждений товара, вызванных животными или насекомыми;
– Противоправных действий третьих лиц;

37

Гарантия качества товара

– Действий непреодолимой силы (пожара, залива, стихийных бедствий и т.п.);
– Нарушения функционирования товара вследствие попадания во внутренние рабочие объемы

посторонних предметов, животных, насекомых и жидкостей.

Гарантийное обслуживание не распространяется на:

– работы по регулировке, настройке, чистке и прочему уходу за изделием, оговоренные в на-

стоящей Инструкции по эксплуатации;

– работы по замене расходных материалов (элементов питания, фильтров, лампочек освеще-

ния, мешков-пылесборников, и т.д.), оговоренные в настоящей Инструкции по эксплуатации.

Недостатками товара не являются:

– запах нового пластика или резины, издаваемый товаром в течение первых дней эксплуата-

ции;
– изменение оттенка цвета, глянца частей оборудования в процессе эксплуатации;
– шумы (не выходящие за пределы санитарных норм), связанные с принципами работы отдель-

ных комплектующих изделий, входящих в состав товара:

– вентиляторов
– масляных/воздушных доводчиков дверей
– водяных клапанов
– электрических реле
– электродвигателей
– ремней
– компрессоров

– шумы, вызванные естественным износом (старением) материалов:

– потрескивания при нагреве/охлаждении
– скрипы
– незначительные стуки подвижных механизмов

– необходимость замены расходных материалов и быстроизнашивающихся частей, пришедших

в негодность в результате их естественного износа.

Сервисные центры Miele

Сервисная сеть Miele включает в себя собственные сервисные центры в Москве, Санкт-Петер­бурге, Киеве и Алматы, региональных сервисных специалистов Miele и партнерские сервисные
центры в регионах. Со списком городов, в которых представлен сервис Miele, Вы можете озна­комиться на интернет-сайте компании:

– для России: www.miele.ru
– для Украины: www.miele.ua
– для Казахстана: www.miele.kz
В случае необходимости сервисной поддержки просим обращаться по телефонам “Горячей ли-

нии”, указанным на странице Контактная информация о Miele.

Контактная информация о Miele

По всем вопросам, связанным с приобретением техники, приобретением дополнительных при­надлежностей и расходных материалов, а также в случае необходимости сервисной поддержки
просим обращаться по телефону“Горячей линии”.

Российская Федерация

Горячая линия для РФ 8-800-200-29-00 (звонок бесплатный на всей территории РФ)

38

Гарантия качества товара

E-mail:[email protected]
Internet:www.miele.ru

Адрес ООО Миле СНГ
125284 Москва,
Ленинградский проспект, 31А, стр.1

Адрес филиала ООО Миле СНГ в г. Санкт-Петербурге
197046 Санкт-Петербург
Петроградская наб., 18 а

Украина

ООО "Миле"
ул. Жилянская 48, 50А, Киев, 01033 БЦ "Прайм"
Тел. [phone] (звонок со стационарного телефона на территории Украины бесплатный)
(044) 496 03 00
Факс [phone]
E-mail: [email protected]
Internet: www.miele.ua

Республика Казахстан

ТОО "Миле"
050059, г. Алматы Проспект Аль-Фараби, 13
Тел. [phone]
Факс [phone]
Горячая линия 8-800-080-53-33
E-mail: [email protected]
Internet: www.miele.kz

Другие страны СНГ

По всем вопросам приобретения дополнительных принадлежностей и расходных материалов, а
также в случае необходимости сервисной поддержки, просим обращаться к продавцу, у которо­го Вы приобрели это изделие.

Внимание!
Условия гарантии в данных странах (в силу местного законодательства) могут быть иными. Уточ-

нить условия гарантии можно у продавца.
Контактные данные продавцов в странах СНГ можно получить в контактном центре
ООО Миле СНГ

Тел.+ 7 (495) 745 89 90
Факс+ 7 (495) 745 89 84
E-mail: [email protected]

39

Пpоизводитeль:
Mилe & Ци. КГ, Карл-Миле-Штрасе, 29, 33332 Гютерсло, Германия
Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland

ООО "Миле"
ул. Жилянская 48, 50A
01033 Киев, Украина
Телефон:
Телефакс:

Internet: www.miele.ua
E-mail: [email protected]

+ 38 [phone]
+ 38 [phone]

Импортеры:

OOO Mилe CHГ
Российская Федерация и страны СНГ
125284 Москва,
Ленинградский пр-т, д. 31а, стр. 1
Teлeфон:

Teлeфaкс:

[phone]
8 800 200 2900
[phone]

Internet: www.miele.ru
E-mail: [email protected]

ТОО Миле
Казахстан
050059, г. Алматы
Проспект Аль-Фараби, 13
Тел.

Факс

(727) 311 11 41
8-800-080-53-33
(727) 311 10 42

Изготовлeно нa зaводe:
Империал-Верке oХГ, Миле-Штрасе, 1, 59759 Apнсбepг, Германия
Imperial Werke oHG, Miele-Straße 1, 59759 Arnsberg, Deutschland

DA 5966 W
DA 5996 W
DA 5996 W EXT

M.-Nr. 10 193 850 / 01ru-RU, UA, KZ
