Kullanım Kılavuzu ve Montaj Talimatı
Davlumbaz
Cihazı kurmadan ve çalıştırmadan önce Kullanım Kılavuzunu mutlaka
okuyunuz. Böylece kendinizi ve cihazınızı gelecek zararlardan korumuş
olursunuz.
tr-TR M.-Nr. 10 643 650
Page 2
İçindekiler
Güvenlik Tavsiyeleri ve Uyarılar............................................................................ 3
Çevre Korumaya Katkınız...................................................................................12
Fonksiyon Açıklamaları....................................................................................... 13
Davlumbaz Tanıtımı ............................................................................................. 14
Kullanım................................................................................................................ 16
Fanın açılması........................................................................................................ 16
Güç Kademesi Seçimi........................................................................................... 16
Fan Süresini Uzatma ............................................................................................. 16
Fanın kapatılması................................................................................................... 16
Ocak Aydınlatmasını Açma/Kapama..................................................................... 16
Güç Ayarı............................................................................................................... 16
Güç ayar sisteminin kapatılması/açılması ........................................................17
Güvenlik kapatması............................................................................................... 17
Enerji Tasarrufu Önerileri.................................................................................... 18
Temizlik ve Bakım................................................................................................ 19
Cihazın Kasası....................................................................................................... 19
Yağ Filtresi ............................................................................................................. 20
Koku Filtresi........................................................................................................... 22
Koku filtresinin atılması..................................................................................... 22
Yenilenebilir Koku Filtresi.................................................................................. 22
Montaj................................................................................................................... 23
Montajdan Önce.................................................................................................... 23
Montaj Malzemesi ................................................................................................. 23
Cihaz Ölçüleri ........................................................................................................ 24
Ocakla Davlumbaz Arasındaki Mesafe (S)............................................................. 25
Montaj Önerileri ..................................................................................................... 26
Koruyucu Folyonun Çıkarılması............................................................................. 27
Hava Tahliye Kanalı .............................................................................................38
Yoğuşma Suyu Tutucu........................................................................................... 39
Susturucu .............................................................................................................. 39
Elektrik Bağlantısı ............................................................................................... 41
Müşteri Hizmetleri ve Garanti............................................................................. 42
Tip etiketinin yeri ................................................................................................... 42
Test Enstitüsü için.................................................................................................. 42
Teknik Veriler........................................................................................................43
2
Page 3
Güvenlik Tavsiyeleri ve Uyarılar
Bu davlumbaz tüm yasal güvenlik şartlarına uygundur. Hatalı bir
kullanım kişiye ve eşyaya zarar verir.
Cihazı kullanmadan önce mutlaka kullanım kılavuzunu ve montaj
talimatını dikkatle okuyunuz. Burada montaj, güvenlik, kullanım ve
bakım ile ilgili önemli bilgiler bulacaksınız. Bu sayede kendinizi ve
cihazı meydana gelebilecek zararlardan korumuş olursunuz. Miele
güvenlikle ilgili olarak yapılan uyarıların dikkate alınmaması durumunda oluşan zararlardan sorumlu tutulamaz.
Montaj talimatını saklayınız ve cihazın sizden sonraki sahibine devrediniz.
Kullanım Kuralları
Bu davlumbaz evde ve ev benzeri ortamlarda kullanılmak üzere ta-
sarlanmıştır.
Bu davlumbaz dış alanlarda kullanılmak üzere tasarlanmamıştır.
Davlumbazı sadece evsel ortamlarda yemek pişirme sırasında or-
taya çıkan kokuların ve buharların çekilmesi ve temizlenmesi için kullanınız.
Davlumbaz baca bağlantısız (resirkülasyonlu) işletimde kurulum
yerinin havalandırması için gazlı bir ocağın üstünde kullanılamaz. Bunun için gaz dağıtım kurumundaki uzman bir personele danışınız.
3
Page 4
Güvenlik Tavsiyeleri ve Uyarılar
Psikolojik rahatsızlık ve anlama bozukluğu veya tecrübesizlik ve
bilgisizlik nedenleriyle davlumbazı çalıştırabilecek durumda olmayan
kişiler sadece bu işin sorumluluğunu üzerine alabilecek kişilerin kontrolünde cihazı kullanabilirler.
Bu kişiler ancak cihazın nasıl güvenle kullanılacağı anlatıldıktan sonra
yanlarında onları kontrol eden bir kişi olmadan cihazı kullanabilirler.
Bu kişiler yanlış kullanım sonucunda ortaya çıkabilecek tehlikeleri algılayacak ve anlayacak durumda olmalıdır.
Evdeki Çocuklar
Sekiz yaşından küçük çocuklar devamlı kontrol altında olmadıkları
müddetçe davlumbazdan uzak tutulmalıdır.
Çocuklar ancak sekiz yaşından itibaren davlumbazı güvenle kulla-
nabilmeleri için gerekli bilgiler verildikten sonra yanlarında onları
kontrol eden bir büyük olmadan cihazı çalıştırabilirler. Bu arada çocuklara hatalı kullanım sonunda ne gibi tehlikelerin ortaya çıkabileceği anlatılmalıdır.
Çocuklar davlumbazı yanlarında bir büyük olmadan temizleyemez
ve bakımını yapamazlar.
Davlumbazın çevresindeki çocuklara çok dikkat ediniz. Çocukların
cihazla oynamasına asla izin vermeyiniz.
Ocak aydınlatmasının ışığı çok yoğundur.
Özellikle bebeklerin, lambalara doğrudan bakmamalarına özen gösteriniz.
Boğulma tehlikesi! Çocuklar ambalaj malzemeleri (örn. folyo gibi)
ile oynarken başlarına geçirebilir ve boğulabilirler. Ambalaj malzemelerini çocuklardan uzak tutunuz.
4
Page 5
Güvenlik Tavsiyeleri ve Uyarılar
Teknik Güvenlik
Hatalı montaj ve tamirler sonucunda cihazı kullanan kişi için ciddi
tehlikeler ortaya çıkabilir. Montaj ve bakım veya tamir işleri ancak
Miele yetkili personelleri tarafından yapılabilir.
Hasarlı bir davlumbaz güvenliğinizi tehlikeye sokabilir. Gözle görü-
lür bir hasarın olup olmadığını kontrol ediniz. Hasarlı bir cihazı asla
çalıştırmayınız.
Cihazın elektrik güvenliği ancak yönetmeliklere uygun koruyucu bir
kablo sisteminin (topraklama hattı) mevcut olması halinde sağlanabilir. Bu temel güvenlik şartının mevcut olması çok önemlidir. Gerektiğinde binadaki elektrik donanımını bir elektrikçiye kontrol ettirebilirsiniz.
Davlumbazın güvenli ve sorunsuz çalışabilmesi ancak resmi elekt-
rik dağıtım şebekesine bağlanması koşulu ile sağlanır.
Davlumbazın montajından önce tip etiketindeki bağlantı değerlerini
(frekans, voltaj ve sigorta) evinizin elektrik şebeke verileri ile karşılaştırınız.
Bu verilerin birbirleri ile uyuşması şarttır. Bu konuda emin olmak için
bir elektrikçiye danışınız.
Çoklu priz veya uzatma kablosu gerekli güvenliği sağlayamazlar
(yangın tehlikesi). Davlumbaz bunlarla elektrik şebekesine bağlanmamalıdır.
Fan sistemi mutfak dışında olan cihazlar için (... EXT tipi davlum-
baz modelleri) her iki üniteyi birbirine bağlayan uçları soketli ve fişli
bağlantı kablosu gereklidir.
Bu cihazlar ancak bir Miele harici fanı ile kombine edilebilirler.
5
Page 6
Güvenlik Tavsiyeleri ve Uyarılar
Güvenli bir şekilde çalışabilmesi için davlumbazı ancak monte
edildikten sonra kullanınız.
Bu davlumbaz hareketli kullanım ortamlarında (örneğin bir tekne-
de) çalıştırılmamalıdır.
Cereyan ileten parçalara temas etme olasılığı veya elektrikli ve me-
kanik parçaların değiştirilmesi tehlikelidir ve davlumbazın bozulmasına sebep olabilir.
Cihazın kasasını ancak montaj ve temizlik bölümünde belirtildiği kadar açınız. Cihazın diğer parçalarını asla açmaya çalışmayınız.
Davlumbaz Miele yetkili servisi tarafından tamir edilmediğinde ga-
ranti hakkı ortadan kalkar.
Miele ancak orijinal yedek parçalar ile cihazın güvenle çalışmasını
sağlayabilir. Bozuk parçalar sadece Miele-orijinal-yedek parçaları ile
değiştirilebilir.
Montaj, bakım ve tamir işlerinde cihaz elektrik şebekesinden ayrıl-
malıdır. Aşağıdaki şartlar yerine getirildiğinde cihaza şebekeden gelen cereyan kesilmiş olur:
– Evdeki sigortalar kapatılmalıdır veya
– Evdeki telli sigorta yuvasından tamamen çıkarılmalıdır veya
– Fiş (eğer varsa) prizden çekilmelidir. Fişi prizden çekerken kablo-
dan tutup çekmeyiniz, fişi tutarak prizden çıkartınız.
6
Page 7
Güvenlik Tavsiyeleri ve Uyarılar
Davlumbazla Aynı Anda Çalışan Ocak ve Benzerleri
Yanma sonucu ortaya çıkan gazlar zehirlenmeye sebep olabilir!
Davlumbazın mutfaktaki havayı kullanarak yanan diğer bir ısıtma
cihazı ile birlikte aynı zamanda çalışması çok özel dikkat isteyen bir
durumdur.
Bulundukları ortamda çalışmaları için havaya gereksinimi olan ısıtma cihazları yakacakları havayı ortamdan çeker ve atık gazlarını bir
sistem kanalı (baca gibi) ile dışarı tahliye ederler. Bunlar gazlı, mazotlu, kömürlü ısıtıcılar, su ısıtıcıları, gazlı ocaklar veya fırınlar olabilir.
Davlumbaz mutfaktaki havayı ve yan odalardaki havayı çeker alır.
Bu özellikle şu işletim türleri için geçerlidir:- Baca bağlantılı işletim,
- Harici fan çıkışlı işletim, - Mutfak dışına takılan resirkülasyon ünitesiyle resirkülasyonlu (baca bağlantısız) işletim.
Hava girişi yetersiz olursa bir düşük basınç oluşur. Yanan ocaklar
için çok az hava kalır. Ocakların yanması olumsuz etkilenir.
Zehirli gazlar baca veya tahliye kanallarından mutfağa geri çekilir.
Ölüm tehlikesi!
7
Page 8
Güvenlik Tavsiyeleri ve Uyarılar
Davlumbazın ve havaya gereksinimi olan diğer bir cihazın tehlikesizce aynı anda çalışması ancak en fazla 4 Pa (0,04 mbar) gibi düşük bir basınca ulaşılması ve bu sayede gazın geri emilmesi önlendiğinde mümkün olabilir.
Bu ancak kapı ve pencere gibi kapatılamayan yerlerden gelen hava
sayesinde olabilir. Burada yeterli hava akımının sağlanmasına dikkat ediniz. Sadece hava giriş- çıkışının meydana geldiği bir baca
bu işlem için yeterli değildir.
Böyle bir durumda evin tüm havalandırma sistemi gözden geçirilmelidir. Bunun için baca ustasından bilgi alınız.
Davlumbaz havalandırma sisteminde çalıştırılacaksa, o zaman havaya gereksinimi olan başka bir ısıtma cihazının aynı zamanda çalışması bir engel değildir.
8
Page 9
Güvenlik Tavsiyeleri ve Uyarılar
Doğru Kullanım
Davlumbazın altında açık alevli gril veya flambe gibi yüksek alevli
yiyecekler hazırlamak kesinlikle yasaktır. Çalışmakta olan davlumbaz
alevleri filtresine doğru çeker. Davlumbaz tarafından emilmiş olan
yağlar nedeniyle yangın tehlikesi oluşabilir!
Pişirme sırasında oluşan güçlü bir ısı etkisi davlumbaza zarar vere-
bilir.
– Gazlı ocakları üzerinde bir tencere olmadan açık bırakmayınız.
Tencereyi kısa bir süre için ocaktan aldığınız zaman bile gazlı oca-
ğınızı kapatınız.
– Ocak büyüklüğüne göre pişirme kabı seçiniz.
– Ocaktan çıkan alev tencerenin tabanından dışarı taşmamalıdır.
– Pişirme kaplarının aşırı ısınmasına engel olunuz (örneğin Wok ile
pişirme gibi).
Davlumbazı ancak ocağınızı kullandığınız zaman açınız.
Ocak yanarken davlumbaz açılmazsa, kondense su birikimi olur. Bu
birikim cihazda korozyona sebep olabilir.
Kızgın yağ alev alabilir ve davlumbazı yakabilir.
Ocakta kızgın yağ ile bir yemek hazırladığınızda tencere, tava ve fritözünüzü kontrol altında tutunuz. Elektrikli grilinizi de kullanırken dikkatiniz devamlı üzerinde olmalıdır.
9
Page 10
Güvenlik Tavsiyeleri ve Uyarılar
Davlumbazı yağ filtresi takılmadan asla kullanmayınız.
Bu sayede cihazın çalışmasını olumsuz etkileyecek olan yağ ve kirlerin birikmesini önlemiş olursunuz.
Temizlik işlemi kullanım kılavuzunda yazıldığı gibi yapılmadığı tak-
dirde yangın tehlikesi oluşabilir.
Yemek pişirme sırasında yukarı doğru yükselen ısı nedeniyle dav-
lumbaz çok ısınır.
Davlumbazın gövdesine ve yağ filtresine ancak cihaz soğuduktan
sonra dokununuz.
Doğru Montaj
Kullanılan ocağın üreticisinin ocak üzerinde bir davlumbazın çalış-
masına izin verip vermediğine dikkat ediniz.
Katı yakıtla yanan ocakların üzerine davlumbaz monte edilemez.
Ocak ile davlumbaz arasındaki mesafenin az olması davlumbazın
zarar görmesine sebep olabilir.
Ocak üreticisi tarafından daha büyük bir güvenlik mesafesi öngörülmediği takdirde ocak ile davlumbaz alt kenarı arasında "Montaj" bölümünde verilen mesafelere dikkat ediniz.
Davlumbazın altında farklı pişirme cihazları kullanılıyorsa, o zaman en
büyük güvenlik mesafesi esas alınmalıdır.
Davlumbaz kurulurken montaj talimatına dikkat ediniz.
10
Page 11
Güvenlik Tavsiyeleri ve Uyarılar
Davlumbaz sacının kenarları keskin olabilir ve yaralanmalara yol
açabilir.
Montaj sırasında kesiklere karşı eldiven kullanınız.
Hava tahliye kanalında ancak yanmayan maddeden boru veya
hortum kullanılabilir. Bunları Miele mağazalarından veya yetkili servislerden elde edebilirsiniz.
Hava tahliyesi odaların havalandırılması veya ısıtılması için kullanıl-
makta olan bir duman veya gaz bacasına bağlanmamalıdır.
Bu hava çıkışı halen kullanılmayan bir bacaya verilecekse, ilgili ma-
kamların yönetmeliklerini dikkate almak gerekir.
Temizlik ve Bakım
Temizlik işlemi kullanım kılavuzunda yazıldığı gibi yapılmadığı tak-
dirde yangın tehlikesi oluşabilir.
Buharlı temizlik aletlerinin buharı elektrik ileten parçalara sızabilir
ve kısa devreye sebep olabilir.
Davlumbazın temizliği için asla buharlı temizlik aleti kullanmayınız.
Aksesuar
Ancak Miele firması tarafından öngörülen orijinal-aksesuarlar ciha-
za monte edilebilir veya takılabilir. Bunun dışında yabancı aksesuarlar
takıldığı takdirde tüketicinin garanti talebi karşılanmaz veya ürünle ilgili sorumluluk ortadan kalkar.
11
Page 12
Çevre Korumaya Katkınız
Ambalajın Atılması
Ambalaj, cihazı nakliye sırasında meydana gelebilecek hasarlardan korur.
Ambalaj malzemeleri tasfiyeye yönelik
olarak çevre dostu malzemelerden seçilmiştir ve geri dönüştürülebilir.
Ambalajın malzeme döngüsüne geri
döndürülmesi ham madde tasarrufu
sağlar ve çöp oluşumunu azaltır.
Eski Cihazın Elden Çıkarılması
Elektrikli ve elektronik cihazlar birçok
değerli materyalin yanı sıra işlevleri ve
güvenlikleri için gerekli olan belli maddeler, karışımlar ve bileşenler içerirler.
Bunlar evsel atık içinde ve uygunsuz işlem görmeleri durumunda insan sağlığına ve çevreye zarar verebilir. Eski cihazınızı bu sebeple hiçbir suretle evsel
atıklar ile birlikte atmayınız.
Bunun yerine, elektrikli ve elektronik cihazların teslimine ve değerlendirilmesine yönelik olarak belediyelerde, bayilerde veya Miele'de tesis edilmiş resmi
toplama ve geri alma merkezlerinden
yararlanınız. Eski cihazda bulunan olası
kişisel verilerin silinmesinden yasalar
uyarınca şahsen siz sorumlusunuzdur.
Lütfen eski cihazınızın, nakledilene kadar çocukların erişemeyeceği şekilde
muhafaza edilmesini sağlayınız.
12
Page 13
Fonksiyon Açıklamaları
Davlumbazın donanımına bağlı olarak
şu fonksiyonlar mümkündür:
Hava Çıkışlı İşletim
Çekilen hava yağ filtresinde temizlenir
ve dışarı verilir.
Tek Yönlü Klape
Hava tahliye sisteminde bulunan bir tek
yönlü klape, davlumbaz kapalıyken dışarısı ile mutfak arasında istenmeyen bir
hava değişimi gerçekleşmesini önler.
Bu klape davlumbaz çalışmıyorken kapalı durumdadır.
Cihaz çalıştırıldıktan sonra, atık havanın
engellenmeden dışarıya aktarılabilmesi
için tek yönlü klape açılır.
Hava tahliye sisteminizde tek yönlü klape mevcut olmaması durumuna karşı
davlumbazla birlikte bir adet klape verilmektedir. Bu klape motor ünitesinin hava tahliye borusu bağlantı parçasının içine takılır.
Baca Bağlantısız (Resirkülasyonlu) İşletim
(Dönüştürme kiti ve koku filtresi sonradan alınabilen aksesuarlardır, "Teknik
Veriler" böl. bakınız")
Çekilen hava, yağ filtresi ve ayrıca bir
koku filtresi tarafından temizlenir. Bunun
arkasından hava mutfağa geri verilir.
Dışarı takılan fan sistemi
( ...EXT model davlumbazlar)
Harici fan sistemine bağlanmak üzere
üretilmiş davlumbazlarda havayı çeken
fan mutfağın dışında istenilen bir yere
monte edilebilir. Mutfak dışındaki fan bir
kumanda kablosu ile davlumbaza bağlanabilir ve davlumbazın kumanda tuşları ile kumanda edilir.
13
Page 14
Davlumbaz Tanıtımı
14
Page 15
Davlumbaz Tanıtımı
a
Teleskopik uzatma parçası
b
Baca
c
Buhar Paneli
d
Kumanda Üniteleri
e
Yağ Filtresi
f
Baca Çerçevesi
Baca çerçevesi baca ile tavan arasına yerleştirilir. Davlumbaz baca çerçeveli veya çerçevesiz olarak monte edilebilir.
g
Havalandırma Çıkışı
(sadece resirkülasyonlu işletimde)
h
Ocak Aydınlatma
i
Koku Filtresi
Resirkülasyonlu işletim için satın alınabilen aksesuar
j
Fan Açma/Kapama-Tuşu
k
Fan Gücü Ayar Tuşu
l
Ocak Aydınlatma Tuşu
15
Page 16
Kullanım
Fanın açılması
Açma/Kapama tuşuna basınız.
Fan 2. kademede çalışmaya başlar.
sembolü ve fan kademesi göstergesinde 2 yanar.
Güç Kademesi Seçimi
Hafif ila yoğun buhar ve koku için 1 ile 3
arası güç kademesi seçilebilir.
Geçici olarak, örneğin et mühürleme sırasında, çok güçlü buhar ve koku oluştuğunda Booster kademesi olarak B kademesini seçiniz.
Düşük bir güç kademesi için "" tu-
şuna veya daha yüksek bir kademe
için "" tuşuna basınız.
Booster kademesinden düşük kademeye geri geçiş
Güç ayar sistemi devrede ise (önceden
ayarlanmışsa), fan 5 dakika sonra otomatik olarak 3. kademeye geri döner.
Fan Süresini Uzatma
Hem baca bağlantılı hem de baca
bağlantısız işletimde yemek pişirme
işleminden sonra fanın bir kaç dakika
daha çalıştırılması tavsiye edilir. Böylece mutfakta kalan yemek buharı ve
kokusu tamamen temizlenmiş olacaktır.
Ocak Aydınlatmasını Açma/Kapama
Ocak aydınlatmasını fandan bağımsız
olarak açabilir veya kapatabilirsiniz.
Bunun için aydınlatma tuşuna ba-
sınız.
Aydınlatma açıkken sembolünün ışığı
yanar.
Güç Ayarı
Davlumbaz bir güç ayar sistemine sahiptir. Bu sistem enerji tasarrufuna yardımcı olur. Fanın otomatik olarak düşük
kademeye geçmesini ve aydınlatmanın
kapatılmasını sağlar
– Fanın Booster kademesi seçildiyse 5
dakika sonra otomatik olarak 3. kademeye geri dönülür.
– Fan kademesi olarak 3, 2 veya 1 se-
çilmişse, 2 saat sonra bir alt kademeye geçilir ve ardından 30 dakikalık
adımlarla fan kapatılır
– Açılmış olan ocak aydınlatması 12 sa-
at sonra otomatik olarak kapatılır.
Fanın kapatılması
Fanı, Açma/Kapama tuşu ile kapa-
tınız.
sembolü söner.
16
Page 17
Kullanım
Güç ayar sisteminin kapatılması/açılması
Güç ayar sistemini devreden çıkartabilirsiniz.
Fakat bu seçimin enerji tüketiminin artmasına sebep olacağını unutmayınız
Bunun için fanın ve ocak aydınlatma-
sının kapatılmış olması gerekir.
"" ve "" tuşlarına 1 göstergesi ya-
nıncaya kadar yaklaşık 10 saniye ka-
dar aynı anda basınız.
Ardından arka arkaya,
– aydınlatma tuşuna,
– "" tuşuna ve tekrar
– aydınlatma tuşuna basınız.
Güç ayar sistemi açıksa 1 ve B göster-
geleri sürekli olarak yanar.
Kapalıysa 1 ve B göstergeleri yanıp söner.
Güç ayar sistemini kapatmak için ""
tuşuna basınız.
Güvenlik kapatması
Güç ayar sistemi etkinleştirildiyse, çalışmakta olan davlumbaz (fan ve ocak aydınlatması) 12 saat sonra otomatik olarak kapanır.
Tekrar açmak için Fan Açma/Kapama
tuşuna ve/veya aydınlatma tuşuna
basınız.
1 ve B göstergeleri yanıp söner.
Açmak için tuşuna basınız.
1 ve B göstergeleri sürekli olarak yanar.
İşlemi, Açma/Kapama tuşu ile
onaylayınız.
Bütün kontrol lambaları söner.
İşlemi 4 dakika içinde onaylamazsanız
eski ayar korunur.
17
Page 18
Enerji Tasarrufu Önerileri
Bu davlumbaz çok randımanlı ve enerji
tasarrufu sağlayarak çalışır. Ekonomik
kullanım için aşağıdaki öneriler size yardımcı olacaktır:
– Pişirme işleminde mutfağın iyi hava-
landırılması gerekir. Baca bağlantılı işletim sırasında mutfağa yeterli hava
girmediği takdirde davlumbaz randımanlı çalışmaz ve çalışma sesi yükselir.
– Yemeklerinizi mümkün olduğu kadar
düşük bir pişirme kademesinde pişiriniz. Yemek buharının az olması sonucunda davlumbaz düşük bir güç kademesinde ve daha az enerji tüketerek çalışır.
– Davlumbazda, seçilen güç kademesi-
ni kontrol ediniz. Çoğu zaman düşük
bir güç kademesi yeterli olacaktır. Booster kademesini sadece gerektiği
zaman kullanınız.
– Mutfaktaki yemek buharı fazla oldu-
ğunda biran evvel yüksek bir çalışma
kademesine geçiniz. Bu, mutfakta
dağılan yemek buharını çekmek için
davlumbazı uzun bir süre çalıştırmaktan daha randımanlı olacaktır.
– Pişirme işleminden sonra davlumbazı
tekrar kapatmayı unutmayınız.
– Filtreleri düzenli aralıklarla temizleyiniz
ve değiştiriniz. Aşırı kirlenen filtreler
performansı azaltır, yangın tehlikesini
arttırır ve sağlık riski teşkil eder.
18
Page 19
Temizlik ve Bakım
Her temizlik ve bakım işleminden
önce davlumbazın elektrik bağlantısını kesiniz (bkz. "Güvenlik Talimatları
ve Uyarılar").
Cihazın Kasası
Genel Bilgiler
Cihazın yüzeyi ve kumanda elemanları kesik ve çiziklere karşı hassastır.
Bu nedenle aşağıdaki temizlik önerilerini dikkate alınız.
Tüm yüzeyleri ve kumanda elemanla-
rını sadece süngerli bir bez, sıcak su
ve biraz deterjanla temizleyiniz.
Davlumbazın içine su sızmamasına
dikkat ediniz.
Bilhassa kumanda elemanlarının bulunduğu bölgeyi sadece nemli bezle
siliniz.
Daha sonra yüzeyleri yumuşak bir
bezle kurulayınız.
Çelik yüzeyler için şunlara dikkat edilmelidir:
(kumanda üniteleri için geçerli değildir)
Genel bilgilere ek olarak çelik yüzey-
lerin temizliğinde aşındırma özelliği olmayan çelik-temizleme maddeleri kullanılabilir.
Yüzeyin hızla kirlenmesini önlemek
için bir çelik bakım maddesi (yetkili
Miele servislerinden satın alınabilir)
kullanmanızı tavsiye ederiz.
Bakım maddesini yumuşak bir bezin
üzerine az miktarda dökünüz.
Kaplaması Renkli Cihazlar için Özel Bilgiler
(Özel Üretim)
Temizleme işlemi için bu bölümdeki
genel bilgileri dikkate alınız.
Temizlik sırasında yüzeylerin çizilmesi
önlenemez. Mutfağın aydınlatmasına
bağlı olarak görünümü olumsuz etkiler.
Aşağıdakiler kullanılmamalıdır:
– soda, asit, klorür veya çözücü madde
içeren temizlik ürünleri,
– ovma tozu veya ovma kremi gibi aşın-
dırma özelliği olan temizlik ürünleri,
ovucu madde kalıntıları olan kullanılmış süngerler veya bulaşık süngerleri
gibi aşındırıcı süngerler.
19
Page 20
Temizlik ve Bakım
Kumanda Üniteleri için Özel Bilgiler
Kirlerin yüzeyde uzun süre kalması
temizlik işlemini zorlaştıracaktır.
Kumanda üniteleri renk değiştirebilir.
Bu nedenle kirleri hemen temizleyi-
niz.
Temizleme işlemi için bu bölümdeki
genel bilgileri dikkate alınız.
Kumanda ünitelerinin temizliğinde
çelik temizleme maddesi kullanmayınız.
Yağ Filtresi
Tekrar kullanılabilen metal yağ filtresi
mutfak buharındaki katı maddeleri (toz,
yağ gibi) tutar ve davlumbazın kirlenmesini önler.
Aşırı yağlanmış bir filtre yangın
tehlikesi demektir!
Temizlik Aralığı
Toplanan kirlerin uzun süre kalması katılaşmasına ve temizliğin zorlaşmasına
sebep olabilir, o nedenle temizliğin her
3-4 haftada bir yapılmasını tavsiye ederiz.
Yağ filtresinin çıkarılması
Yağ filtresi takılıp çıkarılırken aşağıya
düşebilir.
Bu, filtrenin ve ocağın zarar görmesine sebep olabilir.
Filtreyi takıp çıkarırken elinizle sıkıca
tutunuz.
20
Yağ filtresinin mandalını açınız, filtreyi
yaklaşık 45° aşağıya eğiniz, arkadaki
askısından çıkartınız ve dışarı alınız.
Page 21
Temizlik ve Bakım
Yağ Filtresinin Elde Yıkanması
Filtreyi bulaşık deterjanlı sıcak su ve
bir bulaşık fırçası ile elde yıkayabilirsi-
niz. Konsantre elde yıkama deterjanı
kullanmayınız.
Uygun Olmayan Temizlik Maddeleri
Uygun olmayan temizlik maddeleri devamlı kullanıldığında yağ filtresine zarar
verebilir.
Şu ürünleri kullanmayınız:
– kireç çözücü temizlik ürünleri,
– ovma tozu veya ovma kremi
– çok amaçlı temizlik ürünleri ve yağ
çözücü spreyler
– Fırın spreyi,
Yağ filtresinin bulaşık makinesinde yıkanması
Yağ filtresini mümkün olduğunca di-
key veya eğimli olarak alt sepete yer-
leştiriniz. Püskürtme kolunun serbest-
çe hareket edebilmesine dikkat edi-
niz.
Yağ filtresini ve panelleri yıkamak üze-
re dışarı aldığınızda, filtrenin takıldığı
yuvayı da biriken yağlardan arındırmak ve temizlemek gerekir. Bu sayede yangın tehlikesi ortadan kalkar.
Yağ filtresini tekrar yerine takınız. Yağ
filtresini takarken mandalın aşağıya
doğru durmasına dikkat ediniz.

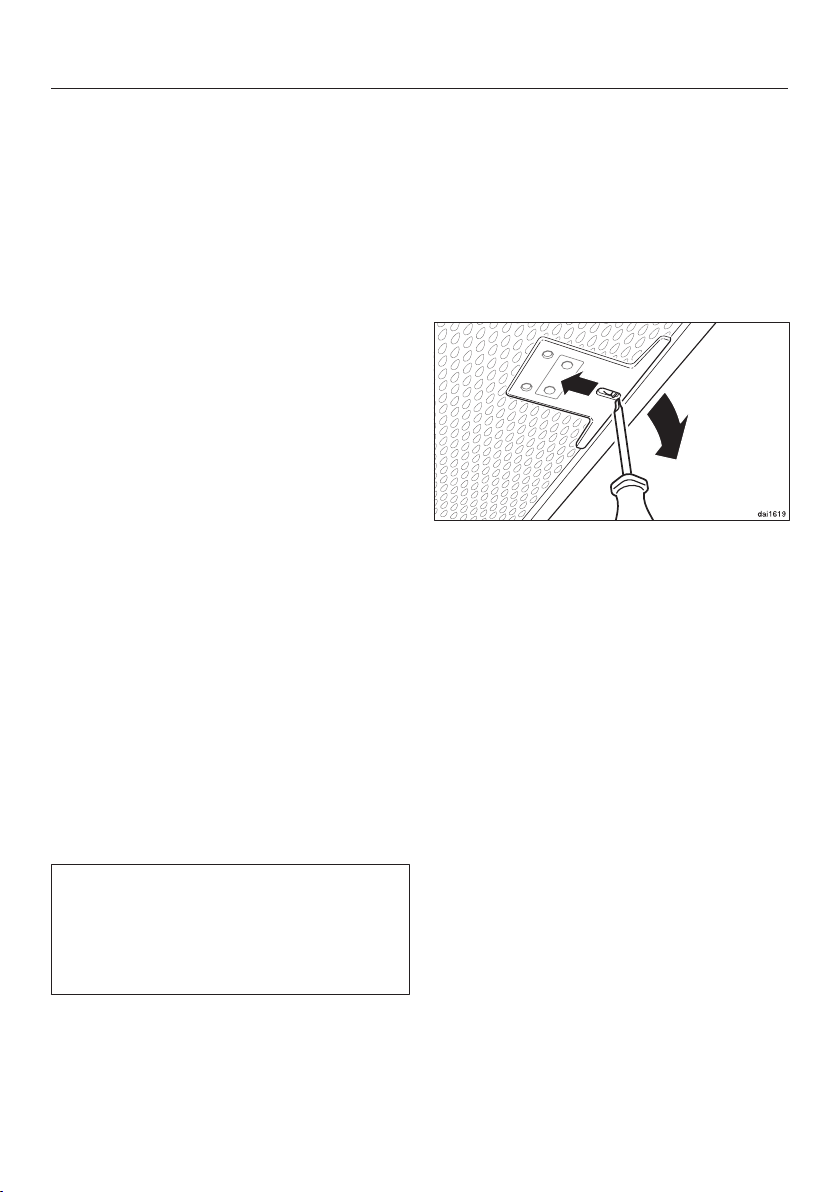

Filtre ters takılırsa mandalı küçük bir
tornavida ile açabilirsiniz.
Normal bir bulaşık deterjanı kullanınız.
Yıkama sıcaklığı en az 50°C ile en
fazla. 65°C arasında olan bir program
seçiniz.
Bulaşık makinesinde yıkanırken, yağ
filtresinin iç yüzeylerinde, kullanılan
deterjana bağlı olarak kalıcı renklenmeler meydana gelebilir. Bu, yağ filtresinin fonksiyonunu olumsuz etkilemez.
Temizlikten Sonra
Makinede yıkanan yağ filtresini kuru-
ması için su emici bir zemin üzerine
bırakınız.
21
Page 22
Temizlik ve Bakım
5 15
1 2 3 4
5 15
1 2 3 4
dai3358
Koku Filtresi
Resirkülasyonlu işletimde yağ filtresine
bir koku filtresi takılması gerekir.
Bu filtre, pişirme işlemi sırasında oluşan

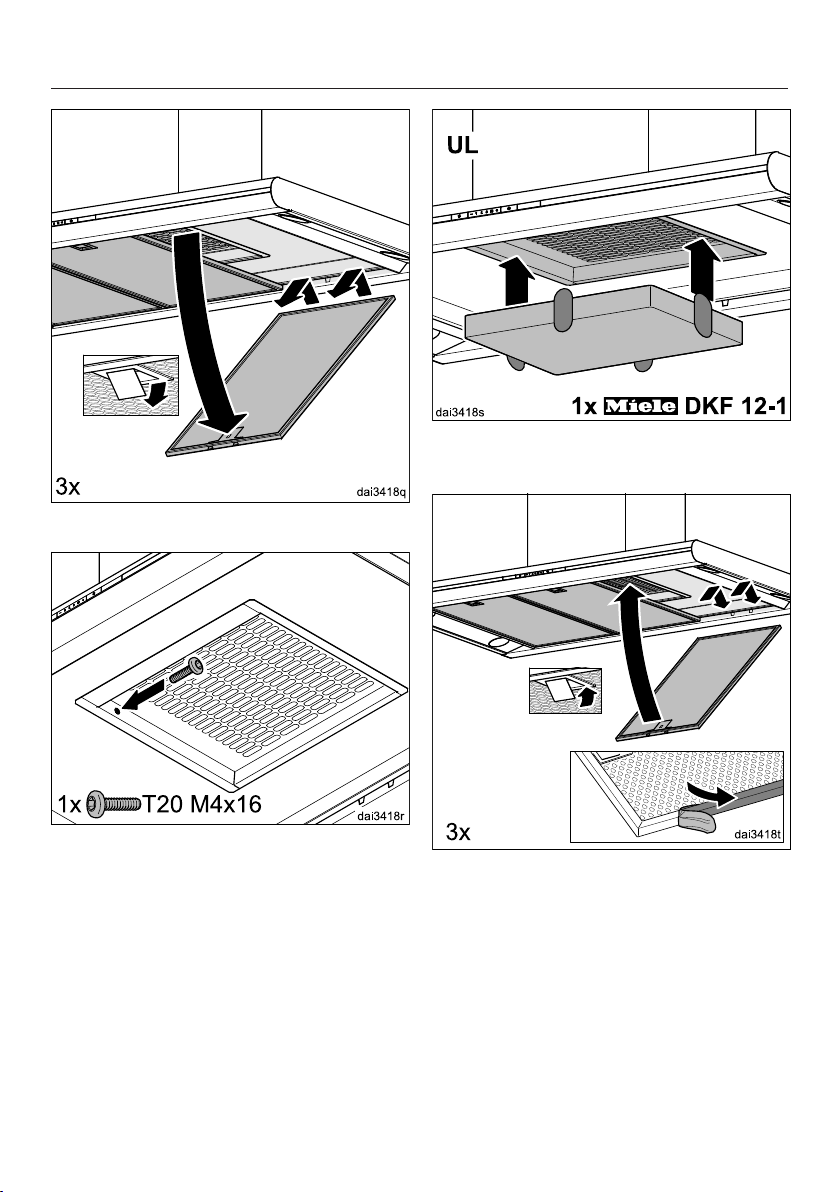

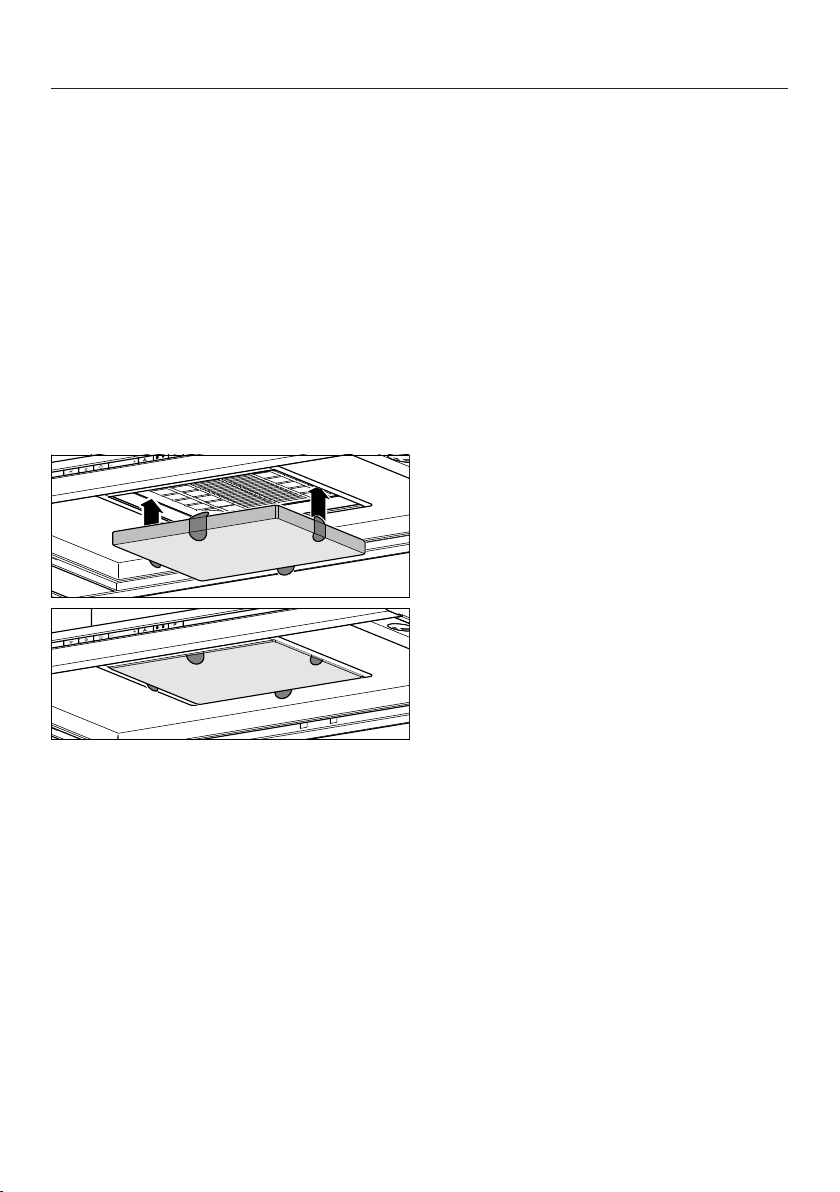

kokuları tutar. Koku filtresi buhar panelinde yağ filtresinin üzerine takılır.
Koku Filtresinin Takılması/Değiştirilmesi
Koku filtresinin takılması veya değişti-
rilmesi için önce yağ filtresinin dışarı
çıkarılması lazımdır.
Koku filtresini paketinden çıkartınız.
Değiştirme Aralığı
Koku filtresini kokular artık yeterince
tutulmadığında değiştiriniz.
Filtre en geç 6 ayda bir değiştirilmelidir.
Koku filtresinin atılması
Kullanılmış eski filtreyi evdeki çöpe
atınız.
Yenilenebilir Koku Filtresi
Bu davlumbaz için yenilenebilir bir koku
filtresi edinmek mümkündür. Bu filtre fırında yenilenerek birden fazla kez kullanılabilir.
Montaj ve kullanım için ilgili kullanım
kılavuzunu dikkate alınız.
Koku filtresini Miele e-alışveriş sitesinden (bu kullanım kılavuzunun sonuna
bakınız) veya Miele bayinizden satın alabilirsiniz.
Tip tanımını Teknik Veriler bölümünden
edinebilirsiniz.
Koku filtresini çekiş çerçevesine bas-
tırınız.
Yağ filtresini tekrar yerine takınız
22
Page 23
Montajdan Önce
Montajdan önce bu bölümde ve-
rilen tüm bilgileri ve "Güvenlik Tavsiyeleri ve Uyarılar" bölümünü dikkate
alınız .
Montaj Malzemesi
4 ad. Vida 7 x 110 mm ve
4 adet 10 x 80 mm Dübel
Davlumbazı tavana sabitlemek için kullanılır.
Beton tavanlarda kullanılacak dübeller Avrupa teknik normlarına uygun
olmalıdır.
Dübelleri cihazla birlikte verilen 7 x
110 mm'lik vidalarla kullanınız. Farklı
tavan yapılarında ona uygun vidalar
kullanınız. Tavanın taşıma gücü dikkate alınmalıdır.
Montaj
4 ad. Teleskop askısı
Teleskop boruların ayarı ve sabitlenmesi için kullanılır.
4 adet M4 x 8,5 mm Vida
Teleskop askısının takılması için kullanılır.
14 adet M4 x 8 mm Vida
Ara çerçevenin ve davlumbazın taşıyıcıya takılması için kullanılır.
1 ad. M4 x 16 mm Vida
Bacanın takılması için kullanılır.
DUI 32 Baca Bağlantısız (Resirkülasyonlu) İşletime Dönüştürme Kiti
(cihazın teslim listesinde yoktur, daha
sonra satın alınabilir). Dönüştürme kiti
içinde dirsek boru, aluminyum hortum
ve hortum bileziği bulunur.
23
Page 24
Montaj
Cihaz Ölçüleri
a
Montaj alanı: Hava tahliye borusu,
elektrik kablosunun ve ...EXT tipi
davlumbazların mutfak dışına takılan
fana bağlanma kablosunun geçişi
içindir. Baca bağlantısız işletimde sadece elektrik kablosunun döşenmesi
için gereklidir.
b
Baca bağlantılı işletimde mümkün
olan cihaz yüksekliği
c
Baca bağlantısız işletimde mümkün
olan cihaz yüksekliği
d
Alternatif olarak baca çerçeveli montaj
e
Yukarı yönlendirilmiş hava tahliyesinde hava çıkışı
f
Tavandaki bağlantıdan davlumbaz
içindeki bağlantıya kadar bir güç
kablosu ve baca bağlantılı işletimde
esnek bir tahliye borusu hazırlanmalıdır.
Hava tahliye bağlantısı 150 mm
24
Page 25
Montaj
Ocakla Davlumbaz Arasındaki Mesafe (S)
Ocak ile davlumbazın alt kenarı arasındaki mesafeyi ocak üreticisinin verdiği ölçülere göre ayarlayınız.
Ocak üreticisi tarafından daha büyük bir güvenlik mesafesi öngörülmediği takdirde, aşağıdaki asgari güvenlik mesafeleri korunmalıdır.
Buna ilişkin olarak "Güvenlik Tavsiyeleri ve Uyarılar" bölümüne bakınız.
Ocak Asgari Mesafe S
Elektrikli Ocak 450 mm
Elektrikli Izgara, Fritöz (elektrikli) 650 mm
Toplam gücü
≤12,6 kW, brülörlerin hepsi >4,5 kW olan gazlı ocak
toplam gücü
>12,6 kW ve ≤21,6 kW,
brülörlerin hepsi > 4,8 kW olan gazlı ocak
Toplam gücü
> 21,6 kW
veya brülörlerinden biri > 4,8 kW olan çok gözlü gazlı ocak
≤ 6 kW gücünde Tek Gazlı Ocak 650 mm
> 6 kW ve ≤ 8,1 kW gücünde Tek Gazlı Ocak 760 mm
> 8,1 kW gücünde Tek Gazlı Ocak mümkün değil
650 mm
760 mm
mümkün değil
25
Page 26
Montaj
Montaj Önerileri
– Davlumbazın altında rahat ve sorun-
suz çalışabilmek için elektrikli ocakların üstünde de en az 650 mm bir mesafe bırakılması tavsiye edilir.
– Montaj yüksekliği seçiminde davlum-
bazı kullanacak kişinin boyunu dikkate alınız. Ocak başında rahat çalışabilmek ve davlumbazı sorunsuz kullanabilmek için montaj yüksekliği
önemlidir.
– Yemek buharlarının aradaki mesafe
büyüdükçe daha zor çekileceğini
unutmayınız.
– Yemek buharlarının azami seviyede
çekilebilmesi için davlumbazın, ocağın üzerinde ortalanarak monte edilmesine, yanlardan ve arkadan kaymamasına dikkat edilmelidir.
– Ocak davlumbazdan mümkün oldu-
ğunca daha dar olmalıdır. Veya en
fazla aynı genişlikte olmalıdır.
– Montaj alanına sorunsuzca erişilebil-
melidir. İlerde ortaya çıkabilecek bir
servis işlemi durumunda, davlumbaza
kolayca ulaşılabilmeli ve davlumbaz
kolayca sökülebilmelidir. Örneğin
davlumbaz çevresindeki mutfak dolaplarının, rafların, ve dekorasyon ünitelerinin düzeninde buna dikkat edilmelidir.
26
Page 27
Koruyucu Folyonun Çıkarılması
Nakliye sırasında zarar görmemesi için
cihazlar koruyucu bir folyo ile kaplanır.
Lütfen montajdan önce koruyucu fol-
yoyu çıkartın. Folyo kolayca çekilip
alınabilir.
Montaj
Baca bağlantılı işletimde:
– Tavana bir adet hava tahliyesi borusu
yerleştiriniz ve bunu tavanda çizdiğiniz yerden geçiriniz. Bu durumda tavandan hava tahliyesi bağlantısına
kadar yaklaşık 700 mm uzunluğunda
bir hava tahliye hortumuna ihtiyacınız
olacaktır.
– Hava tahliye borusu bağlantı parçası-
nı bir tahliye borusuna örneğin esnek
bir hava tahliye hortumuna bir hortum
kelepçesi ile bağlayınız (satın alınabilen aksesuar).
Tavana kesişen iki çizgi çiziniz.
Bir elektrik kablosunu ve ...EXT tipi ci-
hazlarda bağlantı kablosunu dışardaki
fana ulaştırmak için tavanda çizdiğiniz
alandan geçiriniz. Bu durumda tavandan davlumbazın elektrik bağlantısına
kadar yaklaşık 700 mm uzunluğunda
bir kabloya ihtiyacınız olacaktır.
27
Page 28
Montaj

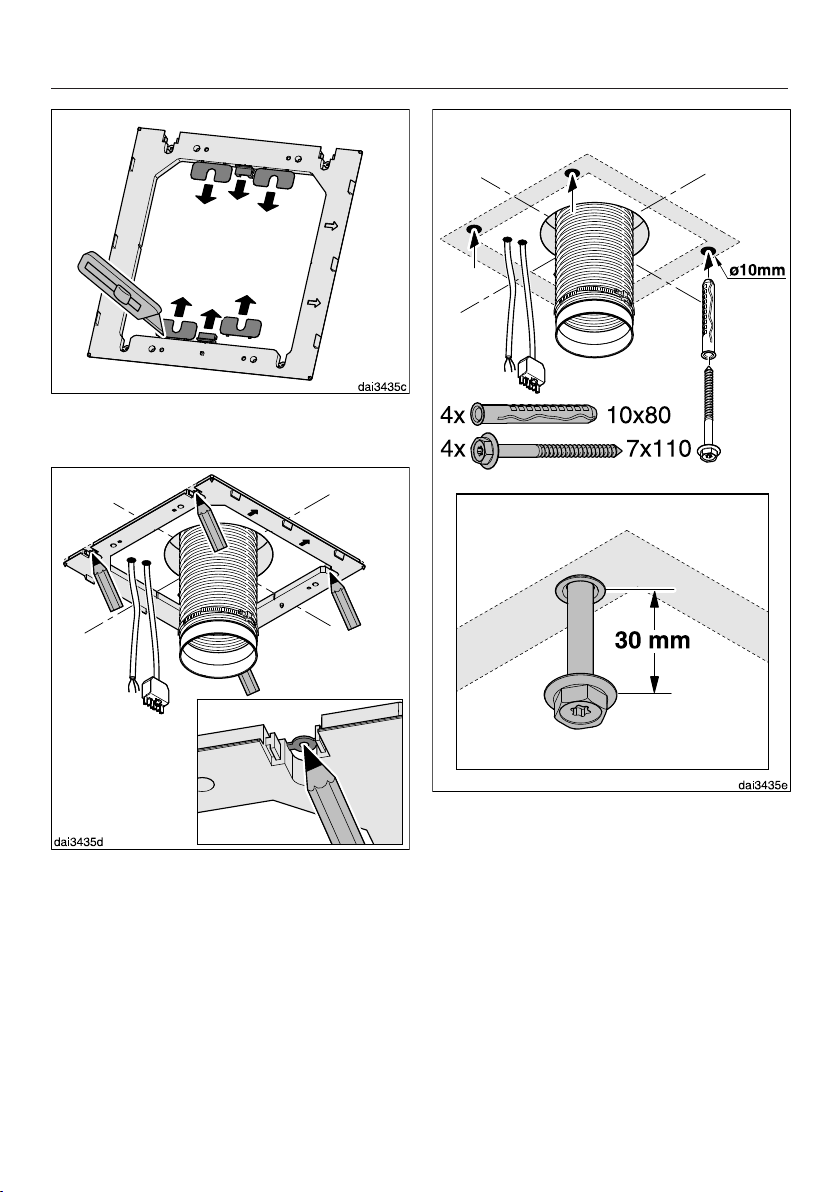

Bir bıçak ile dört ayar çıtasını ve iki
paneli ayar çerçevesinden çıkartınız.
Çerçeveyi delme şablonu olarak kul-
lanınız. Çerçeveyi tavana yerleştiriniz,
oklar ön tarafı göstermelidir. Ayar çer-
çevesini kesişen çizgilerin üzerine ko-
yunuz ve kalemle delinecek noktaları
işaretleyiniz.
28
Cihazla verilen dübeller için, yakl. 115
mm derinliğinde dört adet 10 mm çapında delik deliniz.
Dört dübeli deliklere sokunuz ve dört
vidayı bunların içine vidalayınız. Vidaları yaklaşık 30mm dışarda bırakınız.
Page 29
Baca ile tavan arasına bir ayar çerçe-
vesi monte edilebilir. Bu çerçeve tavan
ile baca arasında boşluk görünümü veren bir gölge yaratır. Bu örneğin tavan
düzgün değilse veya pürüzlü ise yararlıdır. Baca ile tavan arasında göze hoş
gelmeyen bozuk yüzeyler böylece kapatılabilir.
Montaj
Ayar çerçevesini taşıyıcı çerçeveye
monte ediniz.
Davlumbazı ayar çerçevesi ile monte
etmek isterseniz, deliklerdeki dört
parçayı sökünüz.
29
Page 30
Montaj

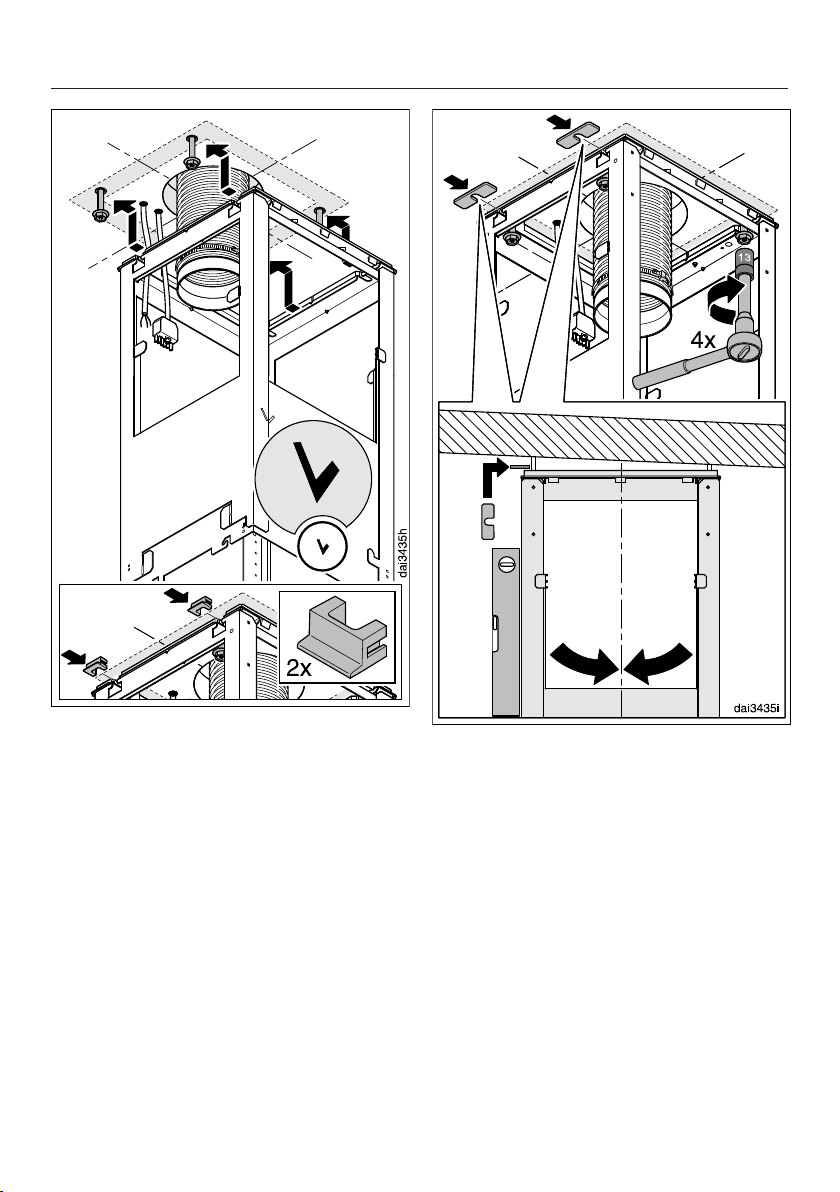

Taşıyıcıyı dört vidaya asınız. Taşıyıcı
üzerindeki "V" işareti ön tarafı göster-
mektedir.
Ayar çerçevesi kullanıldığında iki ka-
pama parçasını sabitleme deliklerine
yerleştiriniz.
30
Taşıyıcıyı kesişen çizgilerle hizalayınız
ve sıkıca vidalayınız.
Davlumbazı dikey tutabilmek için daha önce çerçeveden çıkartılan ayar çıtalarını altına yerleştiriniz.
Page 31
Taşıyıcıyı alttan sıkıca tutunuz, iki vi-
dasını sökünüz ve taşıyıcıyı maksi-
mum boyda uzatınız.
Vidaları tekrar sıkıştırınız.
Resirkülasyon sisteminde DUI 32 Dö-
nüştürme kitinin yön değiştirme ünitesi
monte edilir (sonradan alınabilen aksesuar):
Montaj
Taşıyıcı çerçevedeki dört tutucu tırna-
ğı dışarıya doğru bükünüz.
Güç kablosunu taşıyıcı çerçevenin iç
tarafından geçiriniz.
Yön değiştiriciyi gösterildiği şekilde
yerleştiriniz. Ön taraftaki işarete dikkat
ediniz.
Tutucu tırnakları yön değiştiriciyi tut-
ması için tekrar içeriye doğru yaklaşık
45° bükünüz.
31
Page 32
Montaj
Hava tahliye parçasını hortum kelep-
çesi ile hortuma bağlayınız.
Hortumu hortum kelepçesi ile yön de-
ğiştirici parçaya bağlayınız.
Hortumun sıkıca takılı olup olmadığını
kontrol ediniz.
32

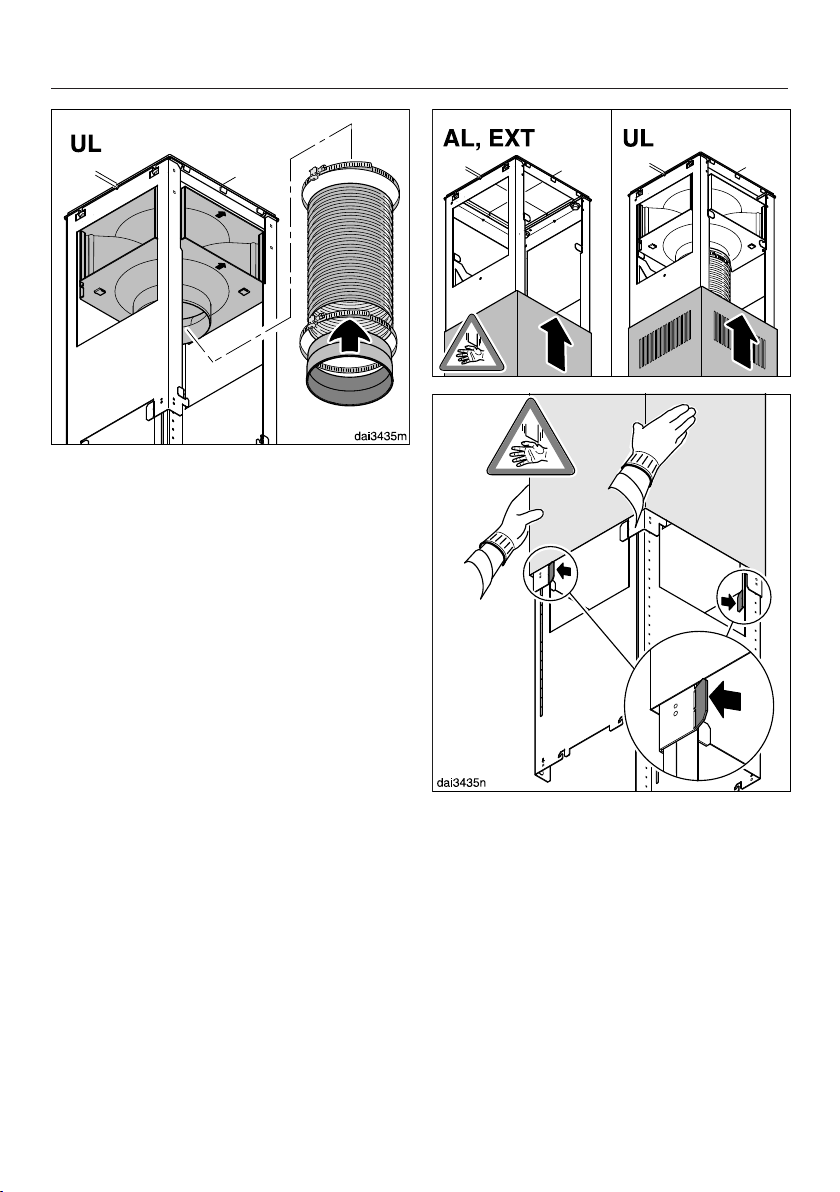

Aşağıda belirtilen durumlarda telesko-
pu taşıyıcıya doğru kaydırınız:
– Baca bağlantılı işletimde (AL, EXT) çı-
kış ızgarası aşağıya doğru olacak şekilde,
– Baca bağlantısız işletimde (UL) çıkış
ızgarası yukarıya doğru olacak şekilde,
İki tırnağı dışa doğru bükünüz, böyle-
ce teleskopik uzatma parçası tekrar
aşağı doğru kaymaz.
Page 33
Montaj

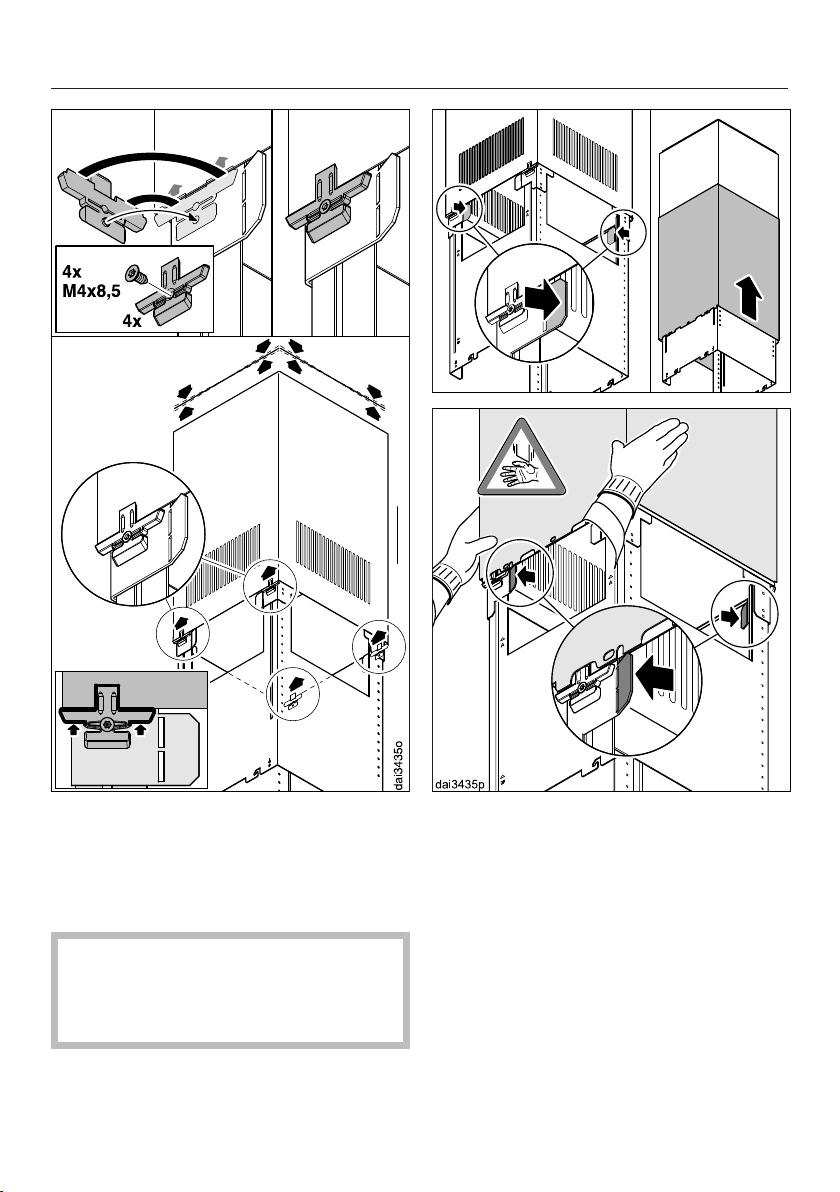

Dört teleskop taşıyıcısını yerleştiriniz.
Sabitleme vidaları sıkıştırıldığında te-
leskop taşıyıcıları birbirinden ayrılır ve
teleskopik uzatma parçasını yukarı
doğru bastırır.
Teleskopik uzatma parçasının üst kısmı tavana veya çerçeveye eşit olarak
dayanıncaya kadar vidaları sıkıştırınız.
İki tutucu tırnağı tekrar geriye bükü-
nüz.
Bacayı teleskopik uzatma parçası
üzerine geçiriniz ve bacanın tekrar
aşağı kaymaması için tutucu tırnakları
tekrar dışarıya doğru bükünüz.
33
Page 34
Montaj
Davlumbaz ile birlikte bir tek yönlü klape
verilir veya bu klape hava tahliye borusu
bağlantı parçası içine takılmıştır (cihazın
modeline bağlıdır).
Hava tahliye sistemi uygun donanıma
sahip değilse, baca bağlantılı işletim
(AL, EXT) tek yönlü klape takılı olarak
gerçekleştirilir.
Buhar panelini takınız. Kumanda pa-
nelinin öne doğru bakmasına dikkat
ediniz.
34
Buhar panelini cihazla birlikte verilen
vidalarla tespit ediniz.
Page 35
Sadece ...EXT tipi cihazlar: Davlum-
baz ile dışarı takılan fanı bağlantı kab-
losu ile birleştiriniz.

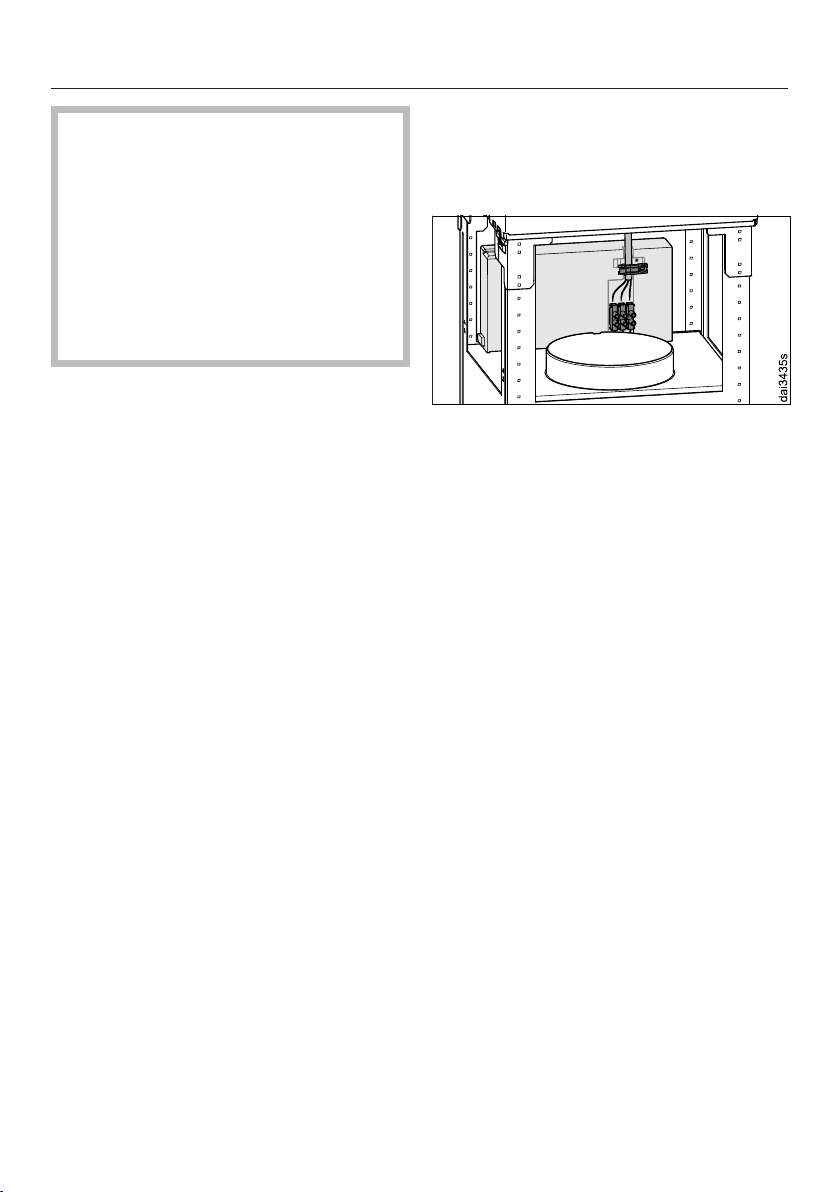

Cihazı elektriğe bağlayınız ("Elektrik
Bağlantısı" böl.bak.).
Montaj
Taşıyıcıdaki her iki vidayı tekrar sökü-
nüz.
Hava tahliye borusunu davlumbazın
Hava tahliye parçasına yerleştiriniz.
Buhar paneli şimdi istenilen yüksekliğe
ayarlanabilir. Mümkün olan cihaz yüksekliğini dikkate alınız.
– Baca bağlantılı işletimde: Yukarıda
dayanma noktasına kadar, aşağıda
"A" işaretine kadar.
– Resirkülasyonlu işletimde: Yukarıda
"U" işaretine kadar, aşağıda dayanma
noktasına kadar.
"Cihaz ölçüleri" bölümündeki bilgilere
dikkat ediniz. Ocağa olan güvenlik
mesafesi aşılmamalıdır.
35
Page 36
Montaj
Buhar panelini istediğiniz yüksekliğe
göre ayarlayınız ve sıkıca vidalayınız.
36
Bacayı sıkıca tutunuz, tırnakları geriye
doğru bükünüz ve bacayı dikkatlice
indiriniz.
Baca buhar panelinin kesiti içine oturur.
Page 37
Yağ filtresini davlumbazdan çıkartınız.
Montaj
Resirkülasyonlu işletimde koku filtre-
sini takınız.
İç tarafta güvenlik vidasını vidalayınız.
Yağ filtrelerindeki koruyucu folyoyu
çekip alınız.
Yağ filtresini tekrar takınız.
37
Page 38
Hava Tahliye Kanalı
Özellikle davlumbazla birlikte ay-
nı havayı kullanarak çalışan bir başka
cihaz varsa, zehirlenme tehlikesi ortaya çıkabilir!
Bunun için "Güvenlik Tavsiyeleri ve
Uyarılar" bölümüne bakınız.
Şüphe durumunda güvenli işletimi bir
baca ustasına onaylatınız.

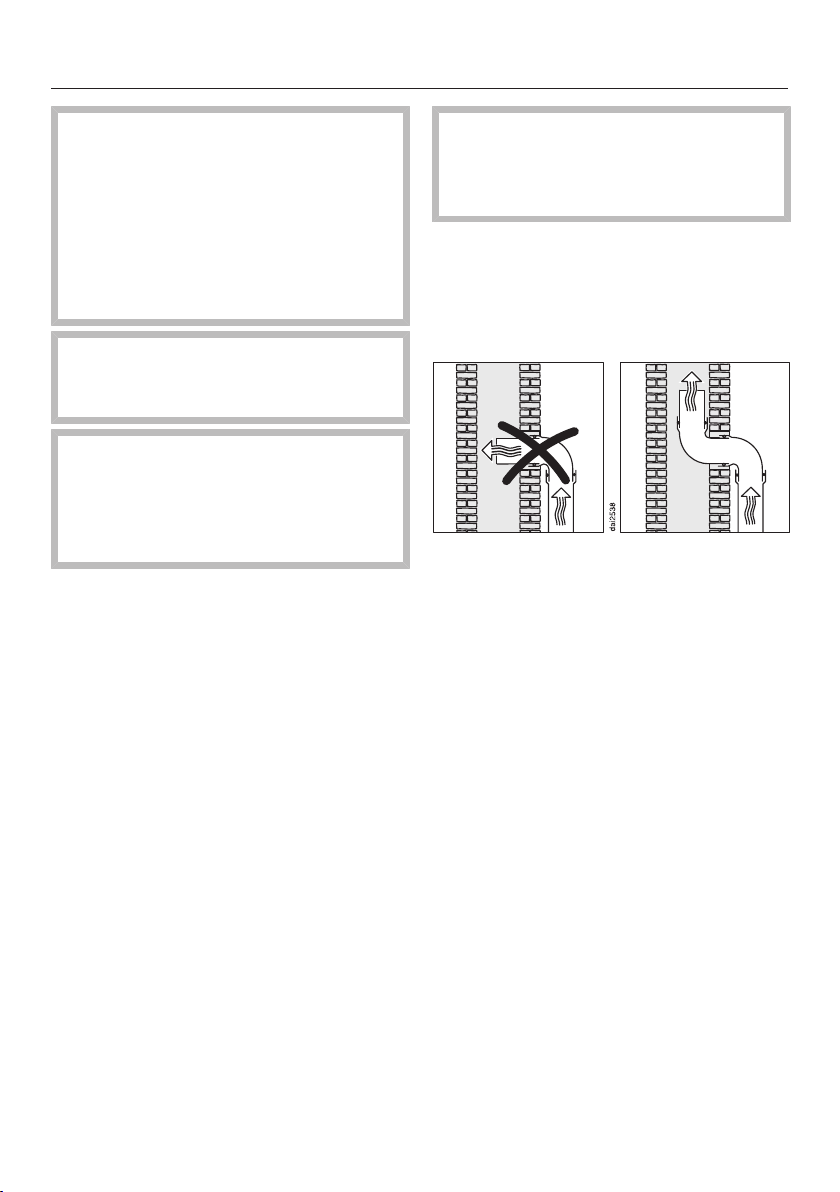

Hava tahliye borusu olarak, sadece
yanmaz malzemeden yapılmış düz
veya esnek hortumlar kullanınız.
Harici fanlı işletimde, hava tahliye borusunun formunu yeterince koruyabilmesine dikkat ediniz. Harici fan, hava
tahliye borusunda deformasyonlara
sebep olan düşük basınç üretebilir.
Mümkün olduğu kadar yüksek hava gücü ve düşük akım gürültüsü elde etmek
için şunlara dikkat edilmesi gerekir:
– Hava tahliye borusunun çapı 150
mm'den küçük olmamalıdır.
– Düz hava tahliye kanalları kullanıla-
caksa, bu kanalların kesiti hava tahliye borusu bağlantı parçasının kesitinden küçük olmamalıdır.
– Hava tahliye borusu mümkün oldu-
ğunca kısa ve doğrusal olmalıdır.
– Sadece büyük yarı çaplı dirsekler kul-
lanınız.
– Hava tahliye boruları bükülmemeli ve
ezilmemelidir.
Hava akışındaki her kısıtlamanın hava
gücünü azaltacağını ve cihazın çalışma sesini yükselteceğini dikkate alınız.
Hava tahliyesi dışarıya verilecekse,
teleskopik bir duvar sisteminden veya
bir çatı geçişinden (sonradan satın alınabilir aksesuar) faydalanmanızı tavsiye ederiz.
Eğer tahliye olacak hava bir bacaya
verilecekse, giriş bağlantı parçaları
havanın akış yönünde yerleştirilmelidir.
Hava tahliye borusu yatay olarak dö-
şendiğinde her bir metre için 1 cm'lik
bir asgari eğim öngörülmelidir. Bu şekilde yoğuşma suyunun davlumbazın
içine akması önlenmiş olur.
Hava tahliye borusu soğuk odalardan,
çatı altından v.s. geçecekse, alanlar
arasında büyük sıcaklık değişimleri
oluşacağından, terleme veya yoğuşma suyunu hesaba katmak ve hava
tahliye borularını ona göre yalıtmak
gerekir.
– Bütün bağlantıların sağlam ve sızdır-
maz olmasına dikkat ediniz.
38
Page 39
Hava Tahliye Kanalı
Yoğuşma Suyu Tutucu
Hava tahliye borularının uygun izolasyonunun yanı sıra, oluşan yoğuşma suyunu alıp buharlaştıran bir yoğuşma suyu
tutucu tesis edilmesi tavsiye olunur. Bu
sistem yoğuşan suyu tutar ve buharlaştırır.
Bu sistemi 125 mm ve 150 mm'lik hava
tahliye borularına yönelik sonradan alınabilir aksesuar olarak edinmeniz mümkündür.
Susturucu
Hava tahliye borusunun içine bir susturucu yerleştirilebilir (sonradan satın alınabilir aksesuar). Bu ek ses yalıtımı sağlar.
Baca Bağlantılı İşletim
Yoğuşma suyu tutucu dik ve davlum-
bazın hava tahliye parçasının üzerine
mümkün olduğunca yakın monte edil-
melidir..
Kasanın üzerindeki ok tahliye yönünü
gösterir.
Mutfak dışındaki fana bağlanan davlum-
bazlarda (... EXT model cihazlar) kondense su vanası cihazın içindedir.
Susturucu, dışarıya giden fan sesinin
yanı sıra tahliye borusundan mutfağa giren sesleri de (ör. sokak gürültüsü) sönümler. Bunun için susturucu hava çıkışının mümkün olduğu kadar yakınına
yerleştirilir.
39
Page 40
Hava Tahliye Kanalı
Dışarı takılan fan sistemi ile hava tahliyesi:
Mutfaktaki fan sesini en alt düzeye indirebilmek için susturucu mümkün olduğu
kadar fanın önüne , uzun bir hava tahliyesinde davlumbazın hava tahliye borusu bağlantı parçasından sonra takılmalıdır. Evde mutfak dışına takılmış
olan fanın dışarıdan duyulacak sesini
azaltmak için fanın ardından bir susturucu monte edilebilir.
40
Page 41
Elektrik Bağlantısı
Hatalı montaj- ve bakım işleri veya
tamirler sonucunda cihazı kullanan
kişi için ciddi tehlikeler ortaya çıkabilir ve üretici firma bundan sorumlu tutulamaz.
Cihazın elektrik şebekesine yapılacak
bağlantısı ülke yasalarını ve yerel yönetmelikleri iyi bilen ve titizlikle uygulayan uzman bir elektrikçi tarafından
yürütülmelidir.
Davlumbaz ancak yönetmeliklere uygun
döşenmiş bir elektrik şebekesine bağlanabilir.
Elektrik tesisatı VDE 0100 normlarına
uygun olmalıdır!
Güvenliğin arttırılması için cihaza bir FIkoruyucu şalteri ve 30 mA gücünde bir
sigorta takılmalıdır.
Montaj açısından her kutup için bir yalıtıcı bulunmalıdır. Yalıtıcı olarak 3 mm
açıklığı olan anahtar kullanılabilir. Buna
kaçak akım devre kesiciler, sigortalar ve
akım koruyucular dahildir (60335 sayılı
Avrupa Normu).
Elektrik şebekesine bağlantı için esnek
bir kablo kullanılacaksa, o zaman her
damar için 0,75mm² ile 1,5mm² arası
kesitli bir kablo bulunmalıdır..
Kusursuz bir bağlantı için mevcut esnek
kablo bağlantısı kullanılmalıdır.
Gerekli bağlantı bilgilerini tip etiketinde
bulabilirsiniz ("Müşteri hizmetleri ve Garanti" bölümüne bakınız). Bu verilerin binadaki akım ve frekans ölçülerine uygun
olup olmadığını kontrol ediniz.
41
Page 42
Müşteri Hizmetleri ve Garanti
Kendi başınıza gideremediğiniz arızalar
için lütfen Miele Bayinize veya Miele
Servis Departmanına haber veriniz.
Servis departmanının telefon numarasını
kullanma kılavuzunun arka sayfasında
bulabilirsiniz.
Servis departmanı sizden davlumbazın
model ve seri numarasını isteyecektir.
Her iki bilgi de tip levhasında mevcuttur.
Tip etiketinin yeri
Tip etiketini yağ filtresini çıkardıktan
sonra göreceksiniz.
Garanti Süresi ve Garanti Şartları
Garanti süresi 2 yıldır.
Bu konudaki diğer bilgileri garanti şart-
ları kitapçığından öğrenebilirsiniz.
Test Enstitüsü için
"Gürültü Ölçümlerine Yönelik Test
Spesifikasyonları" veri sayfasında gü-
rültü ölçümlerine yönelik gerekli tüm bilgiler verilmiştir.
Lütfen güncel veri sayfasını aşağıdaki
adrese e-posta göndererek mutlaka isteyiniz:
– [email protected]
Siparişinizde e-posta adresinizin yanı sı-
ra davlumbazın modeli ve seri numarasını da belirtiniz (bkz. tip etiketi).
42
Page 43
Teknik Veriler
Fan motoru* 200 W
Ocak aydınlatması 4 x 3 W
Toplam bağlı güç* 212 W
Besleme gerilimi, Frekans AC 230 V, 50 Hz
Sigorta 10 A
Ağırlık
DA 6197 D 33 kg
DA 6197 D EXT 30 kg
* ...EXT serisi davlumbazların bağlı güç ve hava tahliye gücü harici fan gücüne bağlıdır.
Harici fana bağlantı kablosunun uzunluğu: 1,9 m.
Baca bağlantısız (resirkülasyonlu) işletim için sonradan satın alınabilen aksesuarlar
DUI 32 baca bağlantılı işletimden baca bağlantısız işletime dönüştürme kiti ve
DKF12-1 ya da DKF12-R (yenilenebilir) koku filtresi.
43
Page 44
Teknik Veriler
Ev tipi davlumbaz broşürü
65/2014 ve 66/2014 sayılı yönetmelik (Avrupa Normu) uyarınca
MIELE
Model adı /- tanımlayıcısı DA 6197 D
Yıllık enerji tüketimi (AEC
Enerji Verimliliği Sınıfı
A+ (en verimli) ile F arası (en az verimli) B
Enerji Verimliliği Endeksi (EEI
Sıvı dinamiği verimliliği (FDE
Sıvı dinamiği verimlilik sınıfı
A (en verimli) dan G (en az verimli) B
Aydınlatma Verimliliği (LE
Aydınlatma Verimlilik Sınıfı
A (en verimli) dan G (en az verimli) A
Yağ süzme verimliliği 95,1 %
Yağ süzme verimlilik sınıfı
A (en verimli) dan G (en az verimli) A
En verimli noktada ölçülen hava akımı
Hava akımı (asgari hız)
Hava akımı (azami hız)
Hava akımı (yoğun- veya destekli ayar)
Azami hava akımı (Q
En verimli noktada ölçülen hava basıncı 341 Pa
A-ağırlıklı ses gücü emisyonları (asgari hız) 42 dB
A-ağırlıklı ses gücü emisyonları (azami hız) 55 dB
A-ağırlıklı ses gücü emisyonları (yoğun veya destekli ayar) 68 dB
En verimli noktada ölçülen elektrik gücü 152,0 W
Kapalı modda ölçülen güç tüketimi (Po) W
Hazır bekleme modunda ölçülen güç tüketimi (Ps) 0,20 W
Aydınlatma sisteminin nominal değeri 12,0 W
Aydınlatma sisteminin pişirme yüzeyleri üzerindeki ortalama aydınlatma-sı550 Ix
) 70,9 kWh/Yıl
hood
) 67,2
hood
) 24,4
hood
) 45,8 lx/W
hood
)
max
392,2 m3/h
200 m3/h
400 m3/h
640 m3/h
640 m3/h
Zaman artırma faktörü 1,1
44
Page 45
Teknik Veriler
Ev tipi davlumbaz broşürü
65/2014 ve 66/2014 sayılı yönetmelik (Avrupa Normu) uyarınca
MIELE
Model adı /- tanımlayıcısı DA 6197 D EXT
Yıllık enerji tüketimi (AEC
Enerji Verimliliği Sınıfı
A+ (en verimli) ile F arası (en az verimli) A+
Enerji Verimliliği Endeksi (EEI
Sıvı dinamiği verimliliği (FDE
Sıvı dinamiği verimlilik sınıfı
A (en verimli) dan G (en az verimli) Aydınlatma Verimliliği (LE
Aydınlatma Verimlilik Sınıfı
A (en verimli) dan G (en az verimli) A
Yağ süzme verimliliği %
Yağ süzme verimlilik sınıfı
A (en verimli) dan G (en az verimli) En verimli noktada ölçülen hava akımı
Hava akımı (asgari hız)
Hava akımı (azami hız)
Hava akımı (yoğun- veya destekli ayar)
Azami hava akımı (Q
En verimli noktada ölçülen hava basıncı Pa
A-ağırlıklı ses gücü emisyonları (asgari hız) dB
A-ağırlıklı ses gücü emisyonları (azami hız) 0 dB
A-ağırlıklı ses gücü emisyonları (yoğun veya destekli ayar) dB
En verimli noktada ölçülen elektrik gücü W
Kapalı modda ölçülen güç tüketimi (Po) W
Hazır bekleme modunda ölçülen güç tüketimi (Ps) 0,20 W
Aydınlatma sisteminin nominal değeri 12,0 W
Aydınlatma sisteminin pişirme yüzeyleri üzerindeki ortalama aydınlatma-sı550 Ix
) 8,8 kWh/Yıl
hood
) 40,0
hood
)
hood
) 45,8 lx/W
hood
)
max
m3/h
m3/h
m3/h
m3/h
m3/h
Zaman artırma faktörü
45
Page 46
Page 47
Üretici Adresi:
Satış ve Pazarlama Şirketinin Adresi:
Miele Elektrikli Aletler
Dış Ticaret ve Pazarlama Ltd. Şti
Barbaros Mahallesi, Çiğdem Sokak
My Office İş Merkezi, No. 13/A
34746, Ataşehir
İSTANBUL
Tel.:
Fax:
Müşteri Hizm.:
E-Mail:
Internet:
EEE yönetmeliğine uygundur
Almanya
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
0216 687 18 00
0216 580 86 67
444 11 22
[email protected]
www.miele.com.tr
Page 48
DA 6197 D
DA 6197 D EXT
M.-Nr. 10 643 650 / 00tr-TR
Loading...
