Miele DA 5890 D, DA 5890 D U, DA 5895 D, DA 5895 D U User manual [de]

Gebrauchs- und Montageanweisung

Dunstabzugshaube DA 5890 D, DA 5890 D U, DA 5895 D, DA 5895 D U

Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät.

de-DE

M.-Nr. 07 563 830

Inhalt

Ihr Beitrag zum Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Sicherheitshinweise und Warnungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Funktionsbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Miele|home . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Con|ctivity ......................................................13

Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Gebläse einschalten s .............................................14

Leistungsstufe wählen ..............................................14

Nachlauf-Funktion "5m15" ..........................................15

Gebläse ausschalten s ............................................15

Kochstellenbeleuchtung n..........................................15

Betriebsstundenzähler l| .........................................16

Signalton Sensortasten .............................................18

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Gehäuse ........................................................19

Fettfilter .........................................................20

Betriebsstundenzähler Fettfilter zurücksetzen .........................21

Geruchsfilter einsetzen / austauschen .................................22

Betriebsstundenzähler Geruchsfilter zurücksetzen .....................22

Halogen-Leuchtmittel wechseln ......................................23

Kundendienst und Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Gerätemaße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Abstand zwischen Kochstelle und Dunstabzugshaube..................26

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Montageanweisung ................................................27

Montagematerial ..................................................27

Abluftleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Kondenswassersperre..............................................29

Schalldämpfer ....................................................29

Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Betrieb mit Steuermodul DSM 400 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Anschluss eines Fensterkontaktschalters.............................31

Potentialfreier Anschluss .........................................31

Anschluss eines Lichttasters ......................................32

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportver

packung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungs materialien sind nach umweltverträgli chen und entsorgungstechnischen Ge sichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die Verpackung zu rück.

Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate rialien. Sie enthalten aber auch schädli che Stoffe, die für ihre Funktion und Si cherheit notwendig waren. Im Restmüll

oder bei falscher Behandlung können

diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

Nutzen Sie stattdessen die an Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Händler.

Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher auf bewahrt wird.

Sicherheitshinweise und Warnungen

Diese Dunstabzugshaube ist nicht Diese Dunstabzugshaube entspricht den vorgeschriebenen Sicherheits bestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchsanweisung durch, bevor Sie die Dunstabzugs haube in Betrieb nehmen. Sie ent hält wichtige Hinweise für die Monta ge, die Sicherheit, den Gebrauch und die Wartung der Dunstabzugs haube. Dadurch schützen Sie sich und verhindern Schäden am Gerät.

Bewahren Sie die Gebrauchsanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Diese Dunstabzugshaube ist dazu

bestimmt, im Haushalt und in haushaltsähnlichen Aufstellumgebungen verwendet zu werden, wie beispielswei se

–

in Läden, Büros und anderen ähnli chen Arbeitsumgebungen

–

in landwirtschaftlichen Anwesen

–

von Kunden in Hotels, Motels, Früh stückspensionen und weiteren typi schen Wohnumfeldern.

Benutzen Sie die Dunstabzugshau

be ausschließlich im haushaltsüblichen Rahmen zur Absaugung und Reinigung von Kochwrasen, die bei der Zuberei tung von Speisen entstehen.

für den Gebrauch im Außenbereich be

stimmt.

Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schä den, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung ver ursacht werden.

Personen, die aufgrund ihrer physi

schen, sensorischen oder geistigen Fä

higkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind,

die Dunstabzugshaube sicher zu be dienen, dürfen diese Dunstabzugshau be nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

Kinder im Haushalt

Beaufsichtigen Sie Kinder, die sich

in der Nähe der Dunstabzugshaube aufhalten. Lassen Sie Kinder nie mit dem Gerät spielen.

Kinder dürfen die Dunstabzugshau

be nur ohne Aufsicht benutzen, wenn ihnen die Bedienung so erklärt wurde, dass sie das Gerät sicher bedienen

können. Kinder müssen mögliche Ge

fahren einer falschen Bedienung erken nen können.

Beachten Sie bei Dunstabzugshau

ben, die mit Halogenlampen ausgestat tet sind, dass die Lampen im Betrieb sehr heiß werden und auch noch einige Zeit nach dem Ausschalten heiß blei ben. Halten Sie Kinder von den Lam pen fern, bis sie soweit abgekühlt sind, dass jegliche Verbrennungsgefahr aus geschlossen ist.

Sicherheitshinweise und Warnungen

Technische Sicherheit

Kontrollieren Sie die Dunstabzugs

haube vor der Montage auf sichtbare Schäden. Nehmen Sie ein beschädig tes Gerät auf keinen Fall in Betrieb. Ein beschädigtes Gerät kann Ihre Sicher heit gefährden!

Vergleichen Sie vor dem Anschlie

ßen der Dunstabzugshaube unbedingt die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit de nen des Elektronetzes. Diese Daten müssen unbedingt über einstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.

Die elektrische Sicherheit der Dunst-

abzugshaube ist nur dann gewährleistet, wenn sie an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprü fen. Der Hersteller kann nicht für Schä den verantwortlich gemacht werden, die durch einen fehlenden oder unter brochenen Schutzleiter verursacht wer den (z. B. elektrischer Schlag).

Benutzen Sie die Dunstabzugshau

be nur im montierten Zustand, damit die sichere Funktion gewährleistet ist.

Öffnen Sie das Gehäuse nur so weit

es im Rahmen der Montage und Reini gung beschrieben ist. Auf keinen Fall weitere Teile des Gehäuses öffnen. Eventuelles Berühren spannungsfüh render Anschlüsse sowie Verändern des elektrischen und mechanischen

Aufbaus ist gefährlich für Sie und führt möglicherweise zu Funktionsstörungen der Dunstabzugshaube.

Installations- und Wartungsarbeiten

sowie Reparaturen dürfen nur vom Her steller autorisierte Fachkräfte durchfüh ren. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Herstel

ler nicht haftet.

Defekte Bauteile dürfen nur gegen

Miele Originalteile ausgetauscht wer den. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.

Bei Installations- und Wartungsar-

beiten sowie Reparaturen muss die Dunstabzugshaube vom Netz getrennt sein. Sie ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

–

die Sicherungen der Hausinstallation

ausgeschaltet sind.

–

die Schraubsicherungen der Hausin stallation ganz herausgeschraubt sind.

–

die Netzanschlussleitung vom Elek tronetz getrennt ist. Bei Anschluss mit einem Netzste cker: Ziehen Sie nicht an der Netzan schlussleitung, sondern am Netzste cker, um das Gerät vom Netz zu trennen.

Sicherheitshinweise und Warnungen

Der Anschluss der Dunstabzugs

haube an das Elektronetz darf nicht über Mehrfachsteckdosen oder Verlän gerungskabel erfolgen, da sie nicht die nötige Sicherheit gewähren (z. B. Über hitzungsgefahr).

Diese Dunstabzugshaube darf nicht

an nichtstationären Aufstellungsorten (z.B. Schiffen) betrieben werden.

Gleichzeitiger Betrieb mit einer raumluftabhängigen Feuerstätte

Achtung Vergiftungsgefahr!

Bei gleichzeitiger Nutzung der

Dunstabzugshaube und einer raumluftabhängigen Feuerstätte im gleichen Raum oder Lüftungsverbund ist größte Vorsicht geboten. Raumluftabhängige Feuerstätten sind z.B. gas-, öl- , holz- oder kohlebetriebene Heizeinrichtungen, Durchlauferhitzer, Warmwasserbereiter, Kochmulden, Backöfen, die ihre Verbrennungsluft aus dem Aufstellungsraum beziehen und deren Abgase durch eine Abgas anlage (z.B. Kamin) ins Freie abgeführt werden. Im Abluftbetrieb eingesetzt, entzieht die Dunstabzughaube der Küche und den benachbarten Räumen Raumluft. Ohne ausreichende Zuluft entsteht ein Unterdruck. Die Feuerstätte erhält zu wenig Verbrennungsluft. Die Verbren nung wird beeinträchtigt.

Giftige Verbrennungsgase können aus dem Kamin oder Abzugsschacht in die Wohnräume gezogen werden. Es be steht Lebensgefahr!

Sicherheitshinweise und Warnungen

Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Dunstabzugshaube und raumluftabhän giger Feuerstätte im Raum oder Lüf tungsverbund ein Unterdruck von höch stens 4 Pa (0,04 mbar) erreicht und da mit ein Rücksaugen der Feuerstätten abgase vermieden wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen oder Fenstern, die zur Verbrennung benötigte Luft nachströmen kann. Hierbei ist auf einen ausreichenden Querschnitt der Zuströmöffnung zu achten. Ein Zuluft- / Abluftmauerkasten allein stellt in der Regel keine ausreichende Luftversorgung sicher.

Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Ziehen Sie dazu den Rat des zuständigen Schornsteinfegermeisters hinzu.

Für den sicheren Betrieb kann es erfor derlich sein,

die Dunstabzugshaube mit einem

–

Fensterkontaktschalter zu kombinie

ren, der den Betrieb nur bei ausrei

chend geöffnetem Fenster ermög

licht oder

automatisch ein Zuluftgebläse einzu

–

schalten oder eine motorisch betrie bene Zuluftklappe zu öffnen, wenn die Dunstabzugshaube eingeschaltet wird oder

automatisch die raumluftabhängige

–

Feuerstätte abzuschalten, wenn die Dunstabzugshaube eingeschaltet wird.

Das Miele Steuermodul DSM 400 bietet die Möglichkeit, entsprechende Komponenten mit der Dunstabzugshaube zu kombinieren (siehe Kapitel "Betrieb mit Steuermodul DSM 400"). Es ist als nachkaufbares Zubehör erhältlich.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu.

Wird die Dunstabzugshaube im Umluft betrieb eingesetzt, ist der gleichzeitige Betrieb einer raumluftabhängigen Feu erstätte unbedenklich.

Sicherheitshinweise und Warnungen

Sachgemäßer Gebrauch

Arbeiten Sie nie mit offener Flamme

unter der Dunstabzugshaube; so ist z. B. das Flambieren und das Grillen mit offener Flamme verboten. Die eingeschaltete Dunstabzugshaube zieht die Flammen in den Filter. Durch aufgesaugtes Küchenfett besteht Brandgefahr!

Lassen Sie eine Gaskochstelle nie

ohne aufgesetztes Kochgeschirr bren nen. Schalten Sie auch bei kurzzeiti gem Herunternehmen des Kochge schirrs die Gaskochstelle aus. Regeln sie die Flamme so, dass sie keinesfalls über das Kochgeschirr hinausragt. Vermeiden Sie das übermäßige Erhitzen des Kochgeschirrs (z.B. beim Kochen mit einem Wok). Die Dunstabzugshaube kann durch die starke Hitzeeinwirkung beschädigt werden.

Schalten Sie die Dunstabzugshaube

immer ein, wenn eine Kochstelle be nutzt wird. Bei nicht eingeschalteter Dunstabzugs haube kann sich Kondenswasser an sammeln. Hierdurch können Korro sionsschäden am Gerät entstehen.

Benutzen Sie die Dunstabzugshau

be nie ohne Fettfilter. Dadurch vermeiden Sie Fett- und Schmutzablagerungen im Gerät. Diese beeinträchtigen die Funktion.

Reinigen oder wechseln Sie die Fil

ter in regelmäßigen Abständen. Ein überfetteter Filter bedeutet Brand gefahr! (siehe "Reinigung und Pflege")

Beachten Sie, dass sich die Dunst

abzugshaube beim Kochen durch die aufsteigende Hitze stark erwärmen kann. Berühren Sie das Gehäuse und die Fettfilter erst, wenn sich die Dunstabzugshaube abgekühlt hat.

Verwenden Sie zum Reinigen der

Dunstabzugshaube auf keinen Fall ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile der Dunstabzugshaube gelangen und einen Kurzschluss verursachen.

Beaufsichtigen Sie Töpfe, Pfannen

und Frittiergeräte, wenn Sie mit Ölen und Fetten arbeiten. Auch das Grillen über Elektro-Grillgeräten muss unter ständiger Aufsicht erfolgen. Überhitzte Öle und Fette können sich selbst entzünden und dadurch die Dunstabzugshaube in Brand setzen.

Sicherheitshinweise und Warnungen

Sachgemäße Montage

Beachten Sie die Angaben des Her

stellers des verwendeten Kochgerätes, ob darüber der Betrieb einer Dunstab zugshaube möglich ist.

Sofern vom Hersteller des Kochge

rätes keine größeren Sicherheitsabstän de vorgegeben werden, sind zwischen Kochgerät und Unterkante der Dunst abzugshaube die im Kapitel "Geräte maße" angegebenen Abstände zu be achten.

Sollten verschiedene Kochgeräte unter der Dunstabzugshaube betrieben werden, für die unterschiedliche Sicherheitsabstände gelten, ist der größte angegebene Sicherheitsabstand zu wählen.

Über Feuerungsstätten mit festen

Brennstoffen darf die Dunstabzugshaube nicht montiert werden.

Zum Verlegen der Abluftleitung dür-

fen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden. Diese sind im Fachhandel oder beim Kundendienst erhältlich.

Zubehör

Zubehörteile dürfen nur dann an-

oder eingebaut werden, wenn sie aus drücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garan tie, Gewährleistung und/oder Produkt

haftung verloren.

Der Hersteller kann nicht für Schä den verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

Die Abluft darf weder in einen in Be

trieb befindlichen Rauch- oder Abgas kamin noch in einen Schacht geführt werden, welcher der Entlüftung von Aufstellungsräumen mit Feuerstätten dient.

Soll die Abluft in einen außer Betrieb

befindlichen Rauch- oder Abgaskamin geführt werden, so sind die behördli chen Vorschriften zu beachten.

Gerätebeschreibung

a Abdeckrahmen b Kamin c Wrasenschirm d Fettfilter e Geruchsfilter

Nachkaufbares Zubehör für Geräte der Typenreihe ...U

f Umluftaustritt

(nur bei Geräten der Typenreihe ...U)

g Bedienelemente

Die Symbole dienen als Sensortasten. Zum Wählen der Funktionen die Sensortasten berühren. Zur Bestätigung ertönt ein kurzer Signalton.

h Kochstellenbeleuchtung i Sensortaste für die Kochstellenbe-

leuchtung

Mit der Taste können Sie die Kochstellenbeleuchtung ein- und ausschalten und die Helligkeit dimmen.

m Fettfilter-Sensortaste

Die Sensortaste leuchtet, wenn die Fett filter gereinigt werden müssen.

Mit der Sensortaste kann jederzeit nach Reinigung der Fettfilter der Betriebs stundenzähler zurückgesetzt werden (siehe "Reinigung und Pflege").

Ausserdem ist die Abfrage und Ände rung der Betriebsstunden möglich.

n Geruchsfilter-Sensortaste

(nur bei Geräten der Typenreihe ...U)

Die Sensortaste leuchtet, wenn der im Umluftbetrieb eingesetzte Geruchsfilter ausgetauscht werden muss. Dazu ist bei der ersten Inbetriebnahme der Betriebsstundenzähler zu aktivieren.

Mit der Taste kann jederzeit nach Wechsel des Geruchsfilters der Betriebsstundenzähler zurückgesetzt werden (siehe "Reinigung und Pflege").

Außerdem ist die Abfrage und Änderung der Betriebsstunden möglich.

j Sensortaste zum Ein- und Aus

schalten des Gebläses

k Sensortasten zur Einstellung der

Gebläseleistung

l Sensortaste für die Nachlauf-

Funktion

Hiermit können Sie die Nachlauffunktion aktivieren. Das Gebläse wird automa tisch nach wahlweise 5 oder 15 Minu ten abgeschaltet.

Zur Handhabung der Funktionen be achten Sie das Kapitel "Bedienung".

Funktionsbeschreibung

Die Dunstabzugshaube arbeitet

...imAbluftbetrieb:

Die angesaugte Luft wird durch Fettfil ter gereinigt und nach außen geleitet.

Die Dunstabzugshaube arbeitet mit einer Rückstauklappe.

Die Rückstauklappe im Abluftsystem sorgt dafür, dass bei ausgeschalteter Dunstabzugshaube kein ungewollter Luftaustausch zwischen Raum- und Außenluft stattfindet.

Sie ist bei ausgeschalteter Dunstabzugshaube geschlossen.

Nach dem Einschalten des Gerätes öff net sich die Rückstauklappe, so dass die Abluft ungehindert nach außen transportiert werden kann.

...imUmluftbetrieb:

(Geräte der Typenreihe ...U)

Die angesaugte Luft wird durch die Fettfilter und zusätzlich durch einen Geruchsfilter gereinigt. Die Luft wird durch Öffnungen im Teleskop der Dunstabzugshaube in die Küche zurückgeführt.

Achten Sie bitte bei Umluftbetrieb darauf, dass der Geruchsfilter eingesetzt ist, siehe "Reinigung und Pflege".

Con|ctivity

Diese Dunstabzugshaube ist kommunikationsfähig.

Miele|home

Bei Einschalten des Kochfeldes wird

–

auch die Kochstellenbeleuchtung und nach kurzer Zeit das Gebläse der Dunstabzugshaube eingeschal tet.

Während des Kochens wählt die

–

Dunstabzugshaube abhängig von der Anzahl der eingeschalteten Kochfelder und der gewählten Kochstufen automatisch die entspre chende Gebläsestufe.

Nach dem Kochen schaltet sich das

–

Gebläse und die Kochstellenbe leuchtung nach einer Nachlaufzeit automatisch aus.

Das nachkaufbare Kommunikationsmodul XKM 2000 DA a erlaubt die automatische Steuerung der Dunstabzugshaube in Abhängigkeit vom Betriebszustand eines autarken Miele ElektroKochfeldes.

Voraussetzung für die Kommunikation ist, dass auch das Kochfeld mit dem zugehörigen Kommunikationsmodul b ausgestattet ist.

Das Kochfeld übermittelt die Informatio nen zum Betriebszustand über das Stromnetz (Powerline) c an die Dunst abzugshaube.

Detaillierte Informationen zur Funktion entnehmen Sie der Gebrauchsanweisung des XKM 2000 DA.

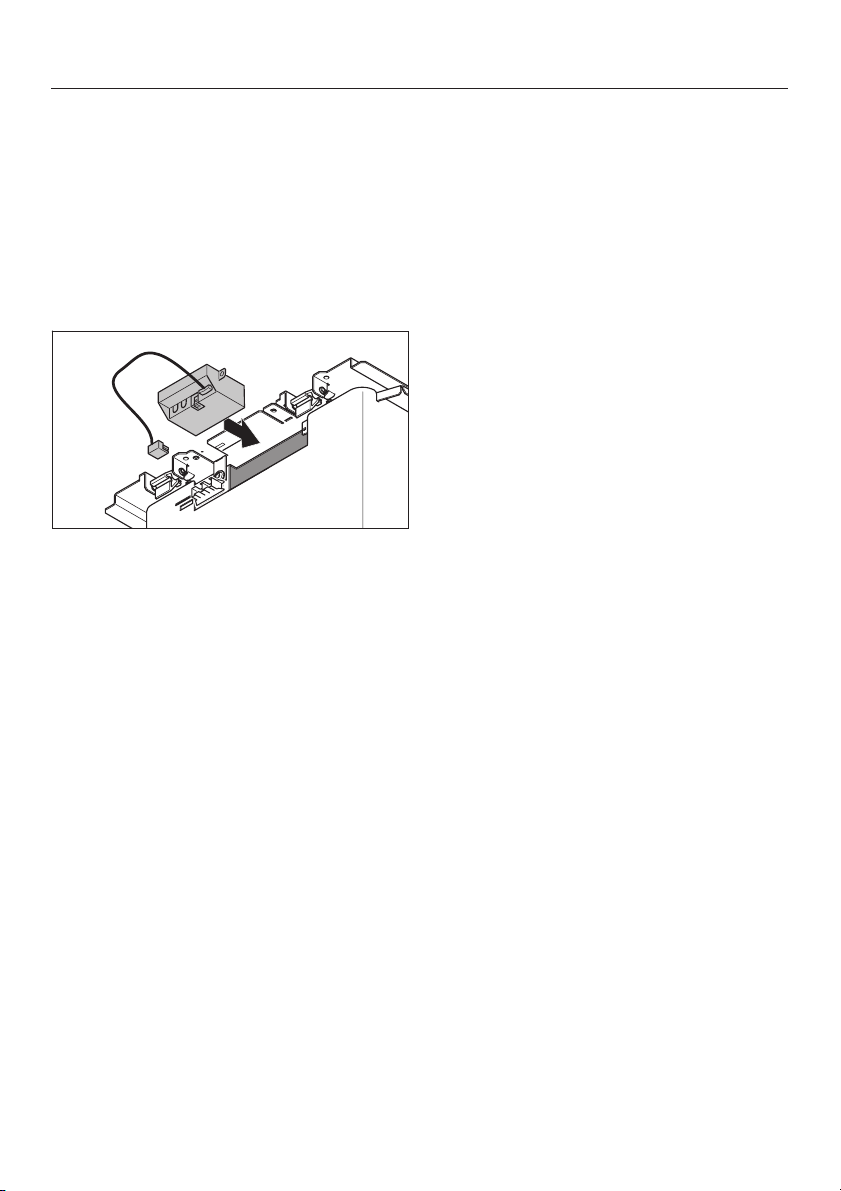

Das Kommunikationsmodul wird in der Dunstabzugshaube im Bereich des Gebläses montiert und mit der Steuerung der Dunstabzugshaube verbunden.

Der Einbau muss durch einen Miele Kundendiensttechniker oder eine Elektrofachkraft erfolgen.

Bedienung

Gebläse einschalten s

Berühren Sie die Sensortaste s.

Das Gebläse schaltet auf Stufe 2. Die Sensortasten s und 2 leuchten.

Ist die Dunstabzugshaube über das Miele Steuermodul DSM 400 mit ei nem Fensterkontaktschalter verbun den, kann das Gebläse bei ge schlossenem Fenster nicht einge schaltet werden. Die Sensortasten s und 2 blinken.

Leistungsstufe wählen

Dem normalen Kochen dienen je nach Intensität der Kochdünste die Leistungsstufen 1 bis 3.

^ Wählen Sie durch Berühren der Sen-

sortasten 1 bis 3 die gewünschte Leistungsstufe.

Intensivstufe

Für vorübergehende starke Wrasenund Geruchsentwicklung, z.B. beim Anbraten, wählen Sie die Stufe 4 als Intensivstufe.

Automatische Abschaltung der Inten sivstufe

Sie haben die Möglichkeit, die Inten sivstufe so einzustellen, dass das Ge bläse immer nach 10 Minuten automa tisch auf Stufe 3 zurückschaltet.

Gebläse und Kochstellenbeleuch

tung müssen dazu ausgeschaltet sein.

Berühren Sie die Sensortaste m ca.

10 Sekunden bis die Sensortaste 1 leuchtet.

Berühren Sie anschließend nachein

ander

– die Sensortaste n, – die Taste 1 und wieder

– die Taste n.

Ist die automatische Abschaltung nicht aktiviert, blinken die Sensortasten 1 und 4.

^ Zum Aktivieren der automatischen

Abschaltung die Taste 4 berühren. Die Sensortasten 1 und 4 leuchten dauernd. Zum Deaktivieren die Sensortaste 1 berühren.

Bestätigen Sie den Vorgang durch Berühren der Sensortaste m.

–

Erfolgt die Bestätigung nicht inner halb von 4 Minuten, wird die alte Ein stellung beibehalten.

Bedienung

Nachlauf-Funktion "5m15"

Es ist empfehlenswert, das Gebläse nach dem Kochen noch einige Minuten weiterlaufen zu lassen.

Damit wird die Küchenluft von verblie benen Wrasen und Gerüchen gereinigt.

Die Nachlauf-Funktion ermöglicht es, dass sich das Gebläse nach einer vor gewählten Zeit automatisch abschaltet.

Berühren Sie nach dem Kochen bei

eingeschaltetem Gebläse die Sensor taste m –

– 1-mal: Das Gebläse schaltet sich

nach 5 Minuten aus (5m leuchtet).

– 2-mal: Das Gebläse schaltet sich

nach 15 Minuten aus (m15 leuchtet).

Zum Deaktivieren der Nachlauf-Funktion die Taste erneut berühren. Das Gebläse schaltet sich nicht automatisch aus.

Gebläse ausschalten s

Schalten Sie das Gebläse durch Be rühren der Sensortaste s aus.

Kochstellenbeleuchtung n

Kochstellenbeleuchtung dimmen

Sie haben die Möglichkeit, die Hellig keit des Lichtes stufenlos zu variieren.

Halten Sie dazu bei eingeschaltetem

Licht die Sensortaste n gedrückt. Das Licht wird dunkler, bis Sie die Sensortaste loslassen.

Wenn Sie die Sensortaste erneut ge

drückt halten, wird das Licht wieder heller, bis Sie die Taste loslassen.

Wenn die Sensortaste gedrückt gehal

ten wird, erfolgt ein ständiger Wechsel hell/dunkel.

Kochstellenbeleuchtung ausschalten

^ Durch kurzes Berühren der Sensor-

taste n wird das Licht ausgeschaltet.

Sicherheitsausschaltung

Wird die eingeschaltete Dunstabzugshaube 10 Stunden lang nicht bedient, schaltet sich das Gebläse automatisch ab. Die Beleuchtung bleibt eingeschal tet.

Um das Gebläse wieder einzuschal ten, die Sensortaste s berühren.

Die Kochstellenbeleuchtung können Sie unabhängig vom Gebläse ein- oder ausschalten.

Kochstellenbeleuchtung einschalten

Berühren Sie zum Einschalten kurz die Sensortaste n.

Die Beleuchtung schaltet auf maximale Helligkeit.

Bedienung

Betriebsstundenzähler l|

Die Zeit, die die Dunstabzugshaube in Betrieb ist, wird vom Gerät gespeichert.

Die Betriebsstundenzähler signalisie ren, wenn Fettfilter oder Geruchsfilter gereinigt oder gewechselt werden müs sen.

Betriebsstundenzähler Fettfilter ab fragen

Nach einer Betriebszeit von 30 Stunden oder der vorgewählten Betriebszeit leuchtet die Sensortaste l.

Die Fettfilter müssen dann gereinigt und der Betriebsstundenzähler zurückgesetzt werden (siehe "Reinigung und Pflege").

Vor Ablauf der Betriebszeit können Sie sich anzeigen lassen, wieviel Prozent der Zeit bereits abgelaufen ist.

^ Schalten Sie das Gebläse mit der

Sensortaste s ein.

Halten Sie die Sensortaste l ge drückt.

Eine oder mehrere der Sensortasten 1 bis 4 blinken.

Die Anzahl der blinkenden Sensortas ten gibt die abgelaufene Betriebszeit in Prozent an.

Sensortaste 1 =25% Sensortasten 1 und 2 =50% Sensortasten 1 bis 3 =75% Sensortasten 1 bis 4 = 100 %

Beim Ausschalten der Dunstabzugs haube oder bei Stromausfall bleiben die abgelaufenen Betriebsstunden ge speichert.

Betriebsstundenzähler Fettfilter än dern

Der Betriebsstundenzähler lässt sich an die Kochgewohnheiten anpassen.

Werkseitig eingestellt ist ein Reini

gungs-Intervall von 30 Stunden.

Eine kürzere Zeit von 20 Stunden ist sinnvoll, wenn Sie viel braten und fritie ren.

Auch wenn Sie nur gelegentlich ko chen, ist ein kurzer Reinigungsintervall sinnvoll. Dadurch wird verhindert, dass sich an gesammeltes Fett verhärtet und die Reinigung erschwert.

Ein längerer Reinigungs-Intervall von 40 oder 50 Stunden ist wählbar, wenn Sie regelmäßig sehr fettarm kochen.

Zum Ändern der Betreibszeit:

^ Schalten Sie das Gebläse mit der

Sensortaste s aus.

Berühren Sie gleichzeitig die Sensor tasten m und l.

Die Sensortaste l und eine der Sen sortasten

Die Sensortasten 1 bis 4 zeigen die ein gestellte Zeit an: Sensortaste 1 = 20 Stunden Sensortaste 2 = 30 Stunden Sensortaste 3 = 40 Stunden Sensortaste 4 = 50 Stunden

Um eine kürzere Zeit zu wählen, die Sensortaste 1 berühren, für eine län gere Zeit die Sensortaste 4 berühren, bis die gewünschte Zeit eingestellt ist.

1 bis 4 blinken.

Bedienung

Bestätigen Sie den Vorgang durch

Berühren der Sensortaste l.

Alle Lampen erlöschen.

Erfolgt die Bestätigung nicht innerhalb von 4 Minuten, wird die alte Einstellung beibehalten.

Betriebsstundenzähler Geruchsfilter aktivieren/ändern

(bei Umluftbetreib)

Der Geruchsfilter wird für den Umluft betrieb benötigt.

Der Betriebsstundenzähler für den Geruchsfilter ist werkseitig nicht aktiviert.

Stellen Sie für den Umluftbetrieb die Betriebszeit entsprechend Ihren Kochgewohnheiten ein:

^ Schalten Sie das Gebläse mit der

Sensortaste s aus.

^ Berühren Sie gleichzeitig die Sensor-

tasten m und |.

Erfolgt die Bestätigung nicht innerhalb von 4 Minuten, wird die alte Einstellung beibehalten.

Nach der vorgewählten Betriebszeit leuchtet die Kontrolllampe der Sensor taste |.

Der Geruchsfilter muss dann ge

wechselt werden.

Der Betriebsstundenzähler muss an

schließend wieder zurückgesetzt werden (siehe "Reinigung und Pfle ge").

Betriebsstundenzähler Geruchsfilter abfragen

Vor Ablauf der Betriebszeit können Sie sich anzeigen lassen, wieviel Prozent der Zeit bereits abgelaufen ist.

^ Schalten Sie das Gebläse mit der

Sensortaste s ein.

^ Halten Sie die Sensortaste |

drückt.

ge-

Die Sensortaste | und eine der Sen sortasten 1 bis 4 blinken.

Die Sensortasten 1 bis 4 zeigen die ein gestellte Zeit an: Sensortaste 1 = 120 Stunden Sensortaste 2 = 180 Stunden Sensortaste 3 = 240 Stunden Sensortaste 4 = deaktiviert

Wählen Sie mit den Sensortasten 1 bis 4 die gewünschte Zeit.

Bestätigen Sie den Vorgang mit der Sensortaste |.

Alle Lampen erlöschen.

Eine oder mehrere der Sensortasten 1 bis 4 blinken.

Die Anzahl der blinkenden Sensortas ten gibt die abgelaufene Betriebszeit in Prozent an.

Sensortaste 1 =25% Sensortasten 1 und 2 =50% Sensortasten 1 bis 3 =75% Sensortasten 1 bis 4 = 100 %

Beim Ausschalten der Dunstabzugs haube oder bei Stromausfall bleiben die abgelaufenen Betriebsstunden ge speichert.

Bedienung

Signalton Sensortasten

Beim Wählen einer Funktion mit den Sensortasten ertönt zur Bestätigung ein kurzer Signalton.

Der Signalton kann deaktiviert werden.

Schalten Sie das Gebläse mit der

Sensortaste s aus. Gleichzeitig die Sensortasten 4 und

l ca. 5 Sekunden lang berühren, bis ein kurzer Signalton ertönt. Anschlie ßend ist der Signalton für alle Funktio nen ausgeschaltet.

^ Um den Signalton wieder zu aktivie-

ren, verfahren Sie in gleicher Weise.

Nachdem die Dunstabzugshaube vom Elektronetz getrennt war oder nach einem Stromausfall, ist der Signalton unabhängig von der letzten Einstellung wieder aktiviert.

Vor jeder Wartung und Pflege

die Dunstabzugshaube vom Elektro netz trennen, dazu – die Sicherung der Hausin-

stallation ausschalten, oder

– die Schraubsicherung der

Hausinstallation ganz herausschrauben.

Vermeiden Sie

soda-, säure-, chlorid- oder lösungs

–

mittelhaltige Reinigungsmittel,

scheuernde Reinigungsmittel, wie

–

z.B. Scheuerpulver, Scheuermilch, scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten.

Reinigung und Pflege

Die Halogenlampen werden im

Betrieb sehr heiß. Auch gewisse Zeit nach dem Ausschalten besteht Ver brennungsgefahr! Außerdem können die heißen Lampen durch feuchtes Reinigen beschädigt werden. Warten Sie nach dem Ausschalten einige Minuten, bevor Sie mit der Reinigung beginnen.

Gehäuse

Allgemein

Die Oberflächenund Bedienelemen te sind empfindlich gegen Kratzer und Schnitte. Beachten Sie daher die folgenden Reinigungshinweise.

Reinigen Sie alle Oberflächen und Bedienelemente nur mit einem Schwammtuch, Spülmittel und war mem Wasser.

Trocknen Sie die Oberflächen an schließend mit einem weichen Tuch.

Bei der Reinigung der farbig be schichteten Gehäuseteile ist es nicht

vermeidbar, kleinste Kratzer auf der Oberfläche zu verursachen. Diese können in Kombination mit Halogen-Beleuchtung der Küche zu optischen Beeinträchtigungen führen.

Besondere Hinweise für Glasflächen

^ Über die allgemeinen Hinweise hin-

aus eignet sich zur Reinigung der Glasflächen ein handelsüblicher Glasreiniger.

Vermeiden Sie

–

scheuernde Reinigungsmittel, wie z. B. Scheuerpulver, Scheuermilch,

–

scheuernde Schwämme, wie z. B. Topfschwämme oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,

–

Backofenspray.

Reinigung und Pflege

Fettfilter

Die wiederverwendbaren Metall-Fettfil ter im Gerät nehmen die festen Be standteile des Küchendunstes auf (Fett, Staub usw.) und verhindern so ein Ver schmutzen der Dunstabzugshaube.

Reinigen Sie die Fettfilter spätestens dann, wenn die Sensortaste l leuch tet.

Empfehlenswert ist es, die Fettfilter alle 3–4 Wochen zu reinigen, da somit ein Festsetzen des Fettes vermieden wird.

Ein überfetteter Filter bedeutet

Brandgefahr!

Die Verriegelung des Fettfilters öff nen, den Fettfilter ca. 45° nach unten schwenken, hinten aushaken und he rausnehmen.

Um Beschädigungen der Filter und der Kochfläche zu vermeiden, die Fettfilter beim Hantieren sicher fest halten.

Reinigung der Fettfilter von Hand

Reinigen Sie die Fettfilter mit einer

Spülbürste in warmem Wasser, dem ein mildes Handspülmittel zugege ben wird.

Verwenden Sie Handspülmittel nicht konzentriert.

Nicht zu verwenden sind

kalklösende Reinigungsmittel,

–

Scheuerpulver, Scheuermilch oder

–

aggressive Allzweckreiniger.

Backofenspray

–

Reinigung der Fettfilter in der Geschirrspülmaschine

^ Die Fettfilter möglichst senkrecht in

den Unterkorb stellen. Achten Sie darauf, dass sich der Sprüharm frei bewegen kann.

^ Die Fettfilter bei maximal 65° C spü-

len. Wählen Sie dazu bei einer Miele Geschirrspülmaschine das Automatic-Programm.

Verwenden Sie einen milden Ge schirrspülmaschinen-Reiniger.

Bei der Reinigung der Fettfilter in

der Geschirrspülmaschine kann es je nach verwendetem Reiniger zu bleibenden Verfärbungen der innen liegenden Filterflächen kommen. Dies hat keinen Einfluss auf die Funktion der Fettfilter.

Legen Sie nach dem Reinigen die Fettfilter zum Trocknen auf eine saug fähige Unterlage.

Bei herausgenommenen Fettfiltern

auch die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch beugen Sie der Brandge fahr vor.

Achten Sie darauf, dass beim Einsetzen der Fettfilter die Verriegelung nach un ten weist.

^ Sollten die Fettfilter einmal verkehrt

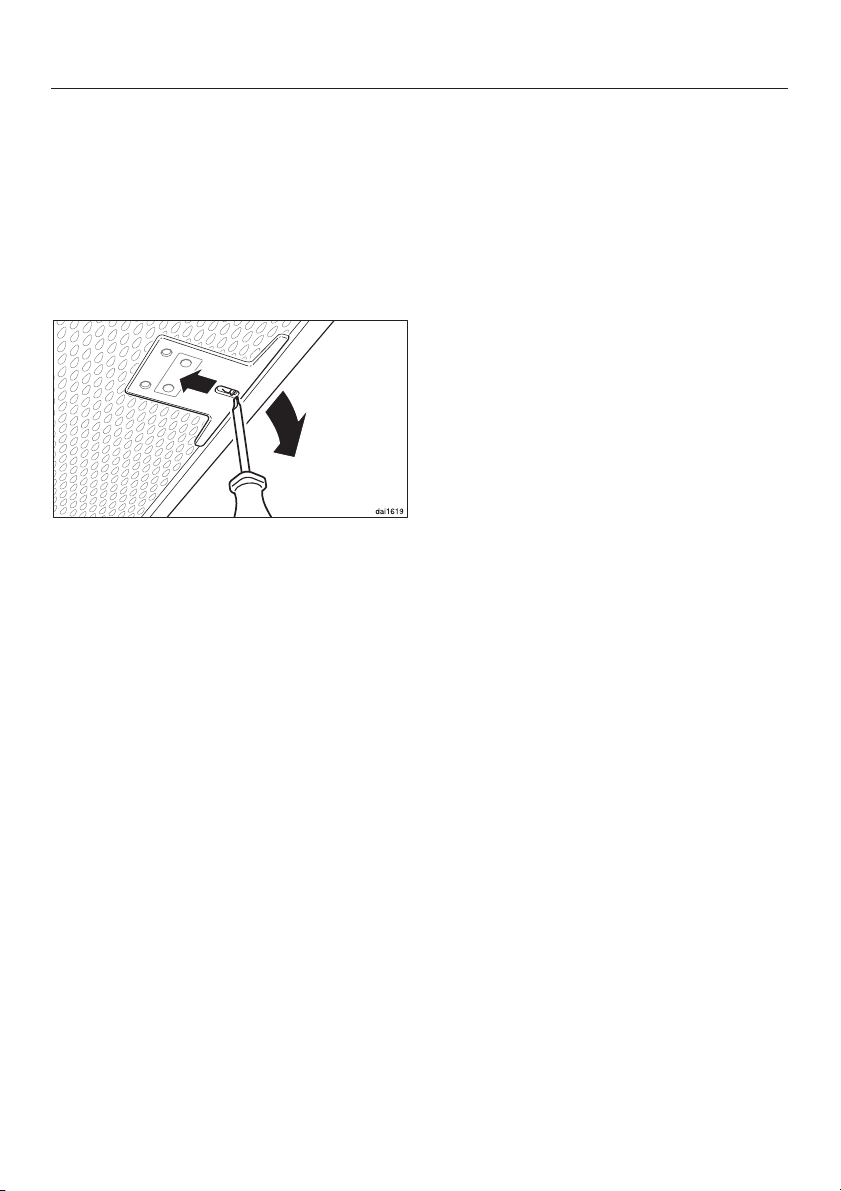

eingesetzt worden sein: Die Fettfilter durch die Aussparungen mit einem kleinen Schraubendreher entriegeln.

Reinigung und Pflege

Betriebsstundenzähler Fettfilter zurücksetzen

Setzen Sie nach der Reinigung den Be triebsstundenzähler zurück.

Bei eingeschaltetem Gebläse die Sensortaste l für ca. 3 Sekunden berühren, bis nur noch die Sensor taste 1 blinkt. Das Licht der Sensortaste l erlischt.

Wenn Sie die Fettfilter vor Ablauf der Betriebsstunden reinigen:

Berühren Sie die Sensortaste l für ca. 6 Sekunden, bis nur noch die Sensortaste 1 blinkt.

Reinigung und Pflege

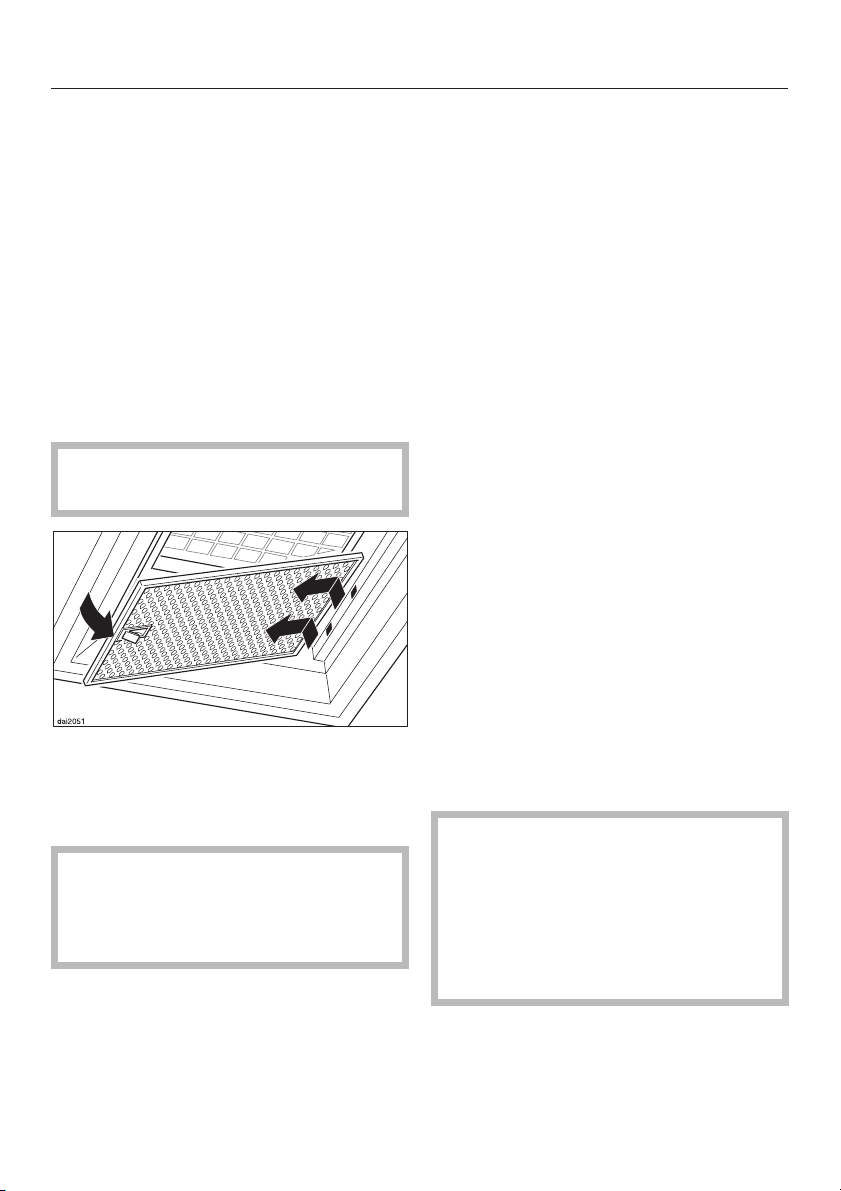

Geruchsfilter einsetzen / austauschen

Bei Umluftbetrieb muss zu den Fettfil tern ein Geruchsfilter eingesetzt wer den. Dieser bindet die beim Kochen anfallenden Geruchsstoffe. Er wird im Wrasenschirm oberhalb der Fettfilter eingesetzt.

Sie erhalten den Geruchsfilter im Fachhandel oder beim Kunden dienst. Typ und Bezeichnung entnehmen Sie dem Kapitel "Technische Daten".

^ Zur Montage oder Wechsel des Ge-

ruchsfilters müssen die Fettfilter wie zuvor beschrieben herausgenommen werden.

^ Den Geruchsfilter aus der Verpa-

ckung nehmen.

Tauschen Sie den Geruchsfilter immer dann aus, wenn

die Sensortaste | leuchtet

–

oder

die Geruchsstoffe nicht mehr ausrei

–

chend gebunden werden.

Spätestens sollte er jedoch alle 6 Mo nate gewechselt werden.

Den gebrauchten Geruchsfilter können Sie im Hausmüll entsorgen.

Betriebsstundenzähler Geruchsfilter zurücksetzen

Setzen Sie nach dem Wechsel den Betriebsstundenzähler zurück.

^ Bei eingeschaltetem Gebläse die

Sensortaste | für ca. 3 Sekunden berühren, bis nur noch die Sensortaste 1 blinkt. Das Licht der Sensortaste | erlischt.

Wenn Sie die Fettfilter vor Ablauf der Betriebsstunden reinigen:

Den Geruchsfilter einsetzen.

Beim ersten Einsetzen:

Aktivieren Sie den Betriebsstunden zähler (siehe Kapitel "Bedienung").

Berühren Sie die Sensortaste | für ca. 6 Sekunden, bis nur noch die Sensortaste 1 blinkt.

Halogen-Leuchtmittel wechseln

Die Dunstabzugshaube vom Elektro

netz trennen, dazu –

die Sicherung der Hausinstallation

–

ausschalten oder

die Schraubsicherung der Hausin

–

stallation ganz herausschrauben.

Die Halogenlampen werden im

Betrieb sehr heiß. Auch gewisse Zeit nach dem Ausschalten besteht Ver brennungsgefahr. Warten Sie einige Minuten, bevor Sie die Halogen-Leuchtmittel wechseln.

Reinigung und Pflege

^ Zum Wechseln des Halogen-Leucht-

mittels die Lampenabdeckung leicht nach oben drücken. Die Abdeckung öffnet sich und kann nach unten geklappt werden.

Ziehen Sie das Halogen-Leuchtmittel aus der Steckfassung.

Das neue Halogen-Leuchtmittel (12 V, 20 W, Sockel G4) mit einem Tuch oder Handschuh in die Fassung ein setzen und vorsichtig hineindrücken. Beachten Sie die Hinweise des Her stellers.

Die Lampenabdeckung wieder zu klappen und einrasten.

Kundendienst und Garantie

Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie

Ihren Miele Fachhändler

–

oder

den Miele Werkkundendienst

–

Die Telefonnummer des Werkkun dendienstes finden Sie auf der Rückseite dieser Gebrauchsanwei sung.

Der Kundendienst benötigt Modellbe zeichnung und Fabrikationsnummer Ih rer Dunstabzugshaube. Beide Angaben finden Sie auf dem Typenschild, das nach dem Herausnehmen des Fettfilters sichtbar ist.

Garantiezeit und Garantiebedingungen

Die Garantiezeit beträgt 2 Jahre.

Weitere Informationen entnehmen Sie bitte den mitgelieferten Garantiebedin gungen.

Gerätemaße

1) Durchführung für die Abluftleitung, und das Netzkabel

Bei Umluftbetrieb ist nur das Verlegen eines Netzkabels erforderlich.

DA 5890 D, DA 5895 D

Abluftstutzen C 150 mm (nicht bei Um luftbetrieb)

Der Abluftstutzen in der Deckenplatte ist nicht in der Mitte fixiert. Damit ist auch dann eine Montage möglich, wenn der Abluftdurchbruch in der Decke nicht mittig über der Kochfläche angeordnet ist. Eine Differenz von maximal 30 mm in alle Richtungen ist möglich.

DA5890DU,DA5895DU

Gerätemaße

Abstand zwischen Kochstelle und Dunstabzugshaube

Sofern vom Hersteller des Kochge rätes keine größeren Sicherheitsab stände vorgegeben werden, sind bei der Montagehöhe folgende Si cherheitsabstände zwischen Koch gerät und Unterkante der Dunstab zugshaube mindestens einzuhal ten: Elektro-Kochstelle: 550 mm Gas-Kochstelle: 650 mm Elektro-Grill, Frittiergerät: 650 mm

Beachten Sie dazu auch das Kapitel "Sicherheitshinweise und Warnungen".

– Damit ein freies und unkompliziertes

Arbeiten unter der Dunstabzugshaube möglich ist, ist ein Abstand von 650 mm empfehlenswert.

Beachten Sie vor der Montage

die Informationen auf den folgenden Seiten und die Kapitel "Gerätemaße" und "Sicherheitshinweise und War nungen". Insbesondere bei gleichzeitigem Be trieb der Dunstabzugshaube und ei ner raumluftabhängigen Feuerstätte besteht unter Umständen Vergif tungsgefahr!

Montage

4 Ausgleichsbleche zum Korrigieren

bei einer nicht waagerechten Decke.

Montageanweisung

Die einzelnen Montageschritte sind auf beiliegendem Montageblatt beschrieben.

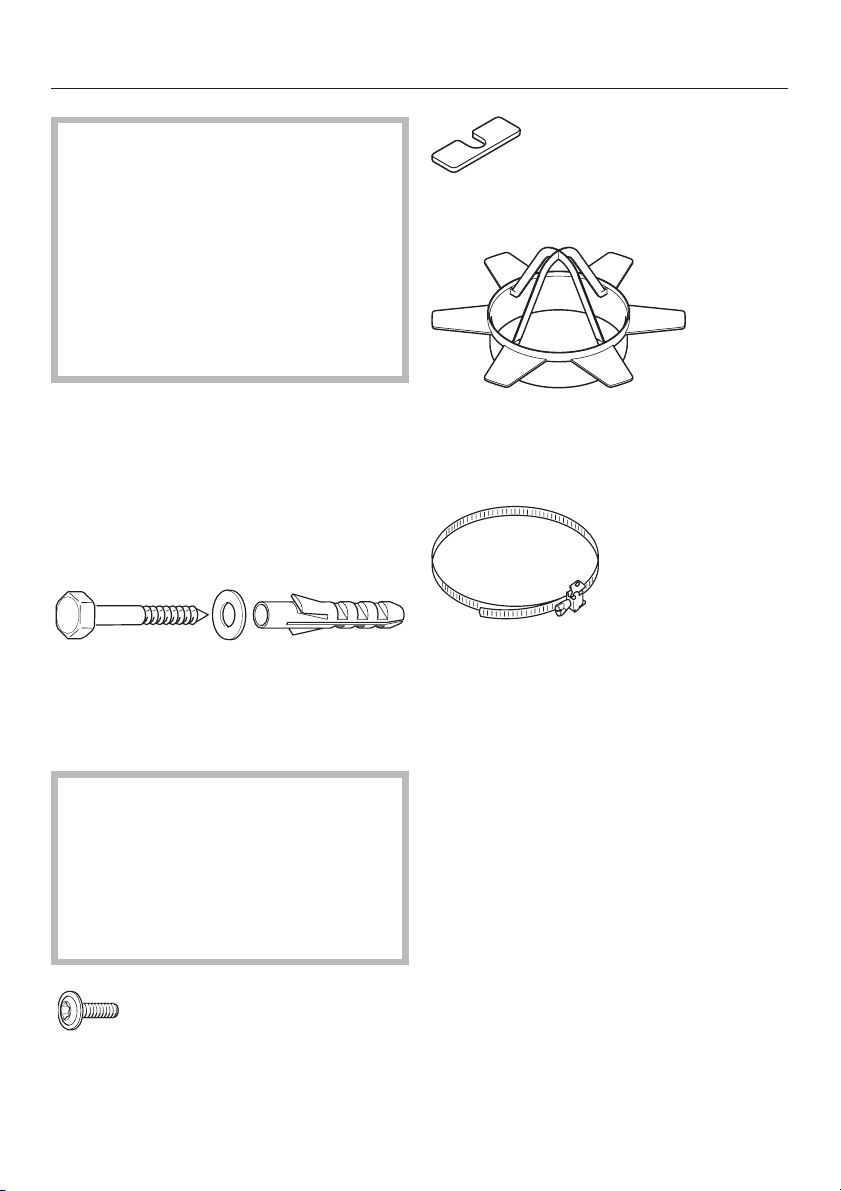

Montagematerial

4 Schrauben8x60mmmit 4 Unterlegscheiben und 4 Dübeln S 10 zur Befestigung der De

ckenplatte an der Decke

Die Schrauben und Dübel eignen sich für die Montage an Betondecken. Verwenden Sie für andere Decken konstruktionen entsprechende Be festigungsmittel. Achten Sie auf eine ausreichende Tragfähigkeit der Decke.

1 Abluftstutzen ermöglicht eine varia ble Position des Abluftdurchbruchs in der Decke.

1 Schlauchschelle zur Befestigung der Abluftleitung am Abluftstutzen.

2 Schrauben M4x8mmzur Fixierung des Kamins.

Abluftleitung

Bitte unbedingt das Kapitel “Sicher heitshinweise und Warnungen” be achten. Insbesondere bei gleichzeitigem Be trieb der Dunstabzugshaube und ei ner raumluftabhängigen Feuerstätte besteht unter Umständen Vergif tungsgefahr! Lassen Sie sich im Zweifelsfall den gefahrlosen Betrieb durch den zu ständigen Bezirksschornsteinfeger meister bestätigen.

Verwenden Sie als Abluftleitung nur

–

glatte Rohre oder flexible Abluftschläuche aus nichtbrennbarem Material.

Um eine größtmögliche Luftleistung und geringe Strömungsgeräusche zu erreichen, ist folgendes zu beachten:

– Der Durchmesser der Abluftleitung

sollte nicht kleiner als 150 mm sein.

Bei waagerechtem Verlegen der Ab

–

luftleitung muss ein Mindestgefälle von 1 cm je Meter eingehalten wer den. Damit wird vermieden, dass eventuell Kondenswasser in die Dunstabzugshaube laufen kann.

Soll die Abluft ins Freie geleitet wer

–

den, empfehlen wir die Installation ei nes Teleskop-Mauerkastens oder ei ner Dachdurchführung (nachkaufba res Zubehör).

– Soll die Abluft in einen Abluftkamin

geführt werden, so muss der Einführungsstutzen in Strömungsrichtung gelenkt werden.

– Werden Abluft-Flachkanäle verwen-

det, sollte der Querschnitt nicht ge ringer sein, als der Querschnitt des Abluftstutzens.

–

Die Abluftleitung soll möglichst kurz und geradlinig sein.

–

Verwenden Sie nur Bögen mit großen Radien.

–

Die Abluftleitung darf nicht geknickt oder zusammengedrückt werden.

–

Achten Sie darauf, dass alle Verbin dungen fest und dicht sind.

Wichtig!

Wird die Abluftleitung durch kühle Räu

me, Dachböden usw. verlegt, kann sich ein starkes Temperaturgefälle innerhalb der einzelnen Bereiche ergeben. Es ist daher mit Schwitz- oder Kondenswas ser zu rechnen. Dies macht eine Isolati on der Abluftleitung erforderlich.

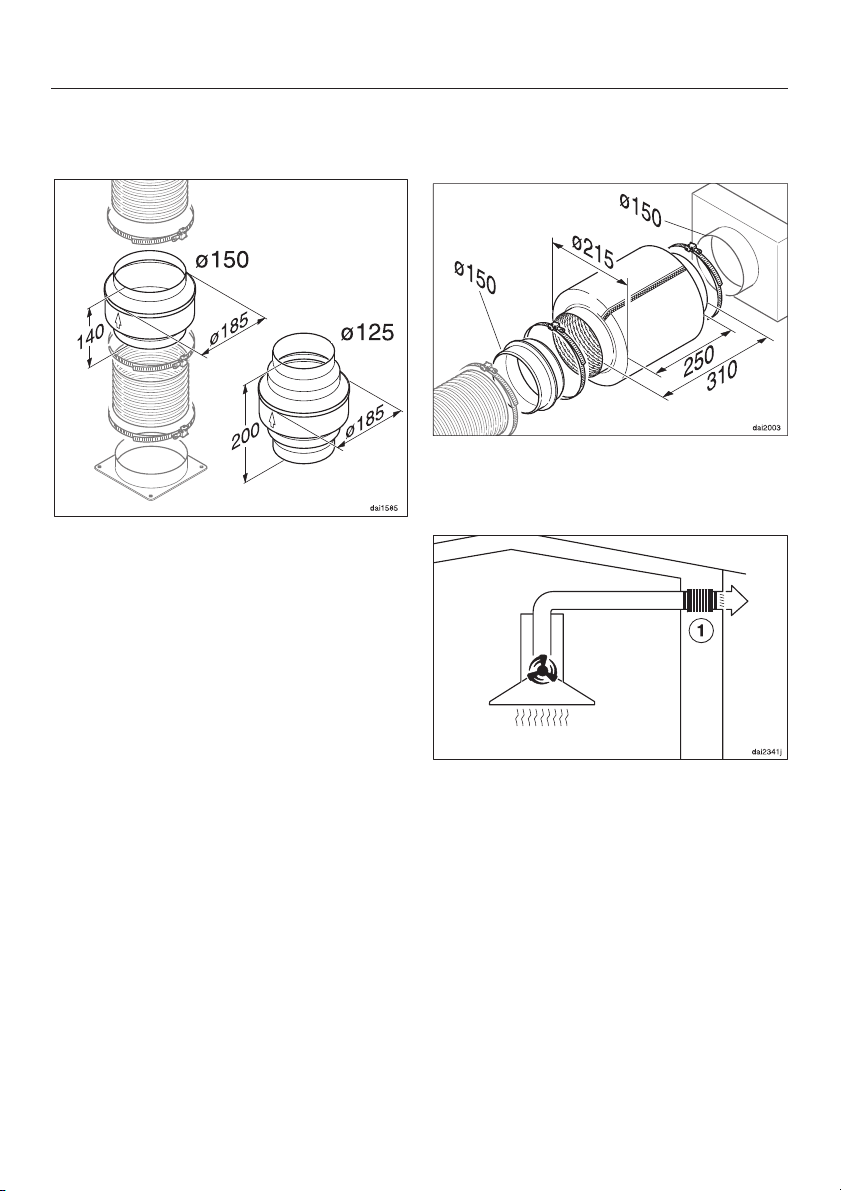

Abluftleitung

Kondenswassersperre

(nachkaufbares Zubehör)

Neben einer entsprechenden Isolation der Abluftleitung ist die Installation einer Kondenswassersperre empfehlenswert, die das anfallende Kondenswasser aufnimmt und verdunstet. Sie ist für eine Abluftleitung C 125 mm oder C 150 mm erhältlich.

Schalldämpfer

(nachkaufbares Zubehör)

In die Abluftleitung kann ein Schalldämpfer eingesetzt werden. Er dient zur zusätzlichen Geräuschdämpfung.

Achten Sie bei der Installation der Kon denswassersperre darauf, dass diese senkrecht und möglichst nah über dem Ausblasstutzen der Dunstabzugshaube positioniert wird. Der Pfeil auf dem Ge häuse kennzeichnet die Ausblasrich tung.

Der Schalldämpfer dämpft sowohl Ge bläsegeräusche nach außen als auch

Außengeräusche, die über die Abluftlei

tung in die Küche dringen (z.B. Stra ßenlärm). Dazu wird der Schalldämpfer möglichst nah vor dem Abluftaustritt a positio niert.

Die Wirkung wird optimiert, wenn zwei Schalldämpfer hintereinander einge setzt werden.

Elektroanschluss

Festanschluss

Die Installation des Gerätes an

das Elektronetz darf nur von einem qualifizierten Elektro-Fachmann durchgeführt werden, der die lan desüblichen Vorschriften und die Zusatz-Vorschriften der örtlichen Elektro-Versorgungsunternehmen genau kennt und sorgfältig einhält. Durch unsachgemäße Installationsund Wartungsarbeiten oder Repara turen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.

Die Dunstabzugshaube darf nur an ein vorschriftsmäßig installiertes Elektronetz angeschlossen werden. Die Elektroanlage muss nach VDE 0100 ausgeführt sein!

Zur Erhöhung der Sicherheit empfiehlt der VDE in seiner Leitlinie DIN VDE 0100 Teil 739, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA (DIN VDE 0664) vorzuschalten.

Zusätzlich für Österreich

Der Anschluss darf nur an eine nach ÖVE-EN1 ausgeführte Elektroanlage er folgen.

Zur Erhöhung der Sicherheit empfiehlt der ÖVE dem Gerät einen FI-Schutz schalter mit einem Auslösestrom von 30 mA (ÖVE-SN 50) vorzuschalten.

Installationsseitig muss eine Trennvor richtung für jeden Pol vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindes tens 3 mm. Dazu gehören LS-Schalter, Sicherun gen und Schütze (EN 60335).

Die erforderlichen Anschlussdaten fin den Sie auf dem Typenschild (siehe Kapitel "Kundendienst").

Prüfen Sie, ob diese Angaben mit der Spannung und Frequenz des Elektro netzes übereinstimmen.

Betrieb mit Steuermodul DSM 400

Zur Kombination der Dunstabzugshau be mit weiteren Komponenten ist als Zubehör das Miele Steuermodul DSM 400 erhältlich.

Es bietet folgende Möglichkeiten:

Anschluss eines Fensterkontaktschalters

Kann bei gleichzeitigem Betrieb der Dunstabzugshaube und einer raumluft abhängigen Feuerstätte die nötige Zu luftversorgung nur über ein geöffnetes Fenster sichergetellt werden, bietet das Steuermodul die Möglichkeit, einen Fensterkontaktschalter (nicht im Lieferumfang) anzuschließen.

Er ermöglicht, dass die Dunstabzugshaube nur bei ausreichend geöffnetem Fenster betrieben werden kann (siehe dazu auch das Kapitel "Sicherheitshinweise und Warnungen").

Bei geschlossenem Fenster lässt sich das Gebläse nicht einschalten. Die Kontrollleuchte der Ein/Aus-Taste der Dunstabzugshaube blinkt.

Die Beleuchtung der Dunstabzugshau be ist davon nicht betroffen.

Achten Sie bei Zuluft durch ein geöffne tes Fenster darauf, dass im Bedarfsfall die Zuströmung nicht durch herabge lassene Rollläden beeinträchtigt wird.

Wird das Steuermodul deinstalliert, um die Dunstabzugshaube wieder ohne Fensterkontaktschalter zu be treiben (z.B. nach einem Umzug), muss auch die Elektronik der Dunst abzushaube zurückgesetzt werden. Dies ist nur durch den Kundendienst möglich.

Potentialfreier Anschluss

Er dient zum Steuern eines weiteren Gerätes in Abhängigkeit vom Schaltzustand des Gebläses der Dunstabzugshaube.

– So lässt sich z.B., um bei gleichzeiti-

gem Betrieb der Dunstabzugshaube und einer raumluftabhängigen Feuerstätte eine ausreichende Frischluftzufuhr zu gewährleisten, ein Zuluftgebläse zuschalten oder eine motorisch betriebene Zuluftklappe öffnen, sobald das Gebläse der Dunstab zugshaube eingeschaltet wird. Es ist dabei auf eine ausreichende

Gebläseleistung bzw. auf einen aus

reichenden Querschnitt der Zuluftlei tung zu achten.

–

Kann eine ausreichende Zuluft nicht gewährleistet werden, bietet der po tentialfreie Kontakt die Möglichkeit, eine raumluftabhängige Feuerstätte bei Einschalten der Dunstabzugs haube außer Betrieb zu setzen.

Siehe dazu auch das Kapitel "Sicher heitshinweise und Warnungen".

Betrieb mit Steuermodul DSM 400

dai1692b

Anschluss eines Lichttasters

Das Steuermodul bietet die Möglich

keit,die Beleuchtung der Dunstabzugs haube auch über einen in die Hausin

stallation integrierten Lichttaster zu schalten und zu dimmen.

Montage

Das Steuermodul wird nach Abziehen des Abdeckrahmens der Deckenbefestigung im Kamin montiert.

Dem Steuermodul liegt eine ausführliche Funktionsbeschreibung/Montageanweisung bei.

Gesamtanschlusswert.........280W

Gebläsemotor .............200W

Kochstellenbeleuchtung ...4x20W

Netzspannung ............AC230V

Frequenz..................~50Hz

Absicherung..................10A

Gewicht

DA 5890 D, DA 5895 D.........34kg

DA5890DU,DA5895DU.....36kg

Gebläseleistung nach EN 61591

Abluftleistung DA 5890 D, DA 5895 D mit Abluftsystem C 150 mm:

Stufe I ...................200m

Stufe II ...................320m

Stufe III ..................480m

Intensivstufe ..............700m

Umluftleistung DA 5890 D U, DA 5895 D U mit Geruchsfilter:

Stufe I ...................150m

Stufe II ...................260m

Stufe III ..................400m

Intensivstufe ..............500m

Technische Daten

Nachkaufbares Zubehör für Umluft betrieb:

- Geruchsfilter Miele Aktivkohlefilter DKF 12-1

333435

Änderungen vorbehalten / 1211

M.-Nr. 07 563 830 / 04

Miele DA 5890 D, DA 5890 D U, DA 5895 D, DA 5895 D U User manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
