Käyttö- ja asennusohje
Liesituuletin
Lue ehdottomasti liesituulettimen käyttö- ja asennusohje ennen laitteen
asennusta, liitäntöjen tekemistä ja käyttöönottoa. Näin vältät mahdolliset
vahingot ja laitteesi rikkoontumisen.
fi-FI M.-Nr. 10 100 070
Sisältö
Tärkeitä turvallisuusohjeita................................................................................... 4
Pidä huolta ympäristöstäsi.................................................................................13
Laitteen toimintaperiaate.................................................................................... 14
Con@ctivity 2.0 -toiminto ...................................................................................... 15
Laitteen osat ........................................................................................................ 16
Käyttö (automaattikäyttö)...................................................................................18
Käyttö Con@ctivity 2.0 -toiminnon kanssa (automaattikäyttö).............................. 18
Automaattikäytöstä poistuminen väliaikaisesti...................................................... 20
Palaaminen automaattikäyttöön............................................................................ 20
Käyttö (käsikäyttö) ..............................................................................................21
Käyttö ilman Con@ctivity 2.0-toimintoa (käsikäyttö)............................................. 21
Liesituulettimen kytkeminen päälle ....................................................................... 21
Tehon säätäminen ................................................................................................. 21
Jälkikäyntiajan valinta............................................................................................ 22
Liesituulettimen kytkeminen pois päältä ............................................................... 22
Valaisimien käyttäminen........................................................................................ 22
Virransäästö........................................................................................................... 23
Käyttö (automaatti- ja käsikäyttö) .....................................................................24
Käyttötuntilaskurit ................................................................................................. 24
Rasvansuodattimien käyttötuntimäärän muuttaminen..................................... 24
Aktiivihiilisuodattimien käyttötuntilaskurin ottaminen käyttöön/muuttaminen .25
Käyttötuntien tarkistaminen .............................................................................25
Energiansäästövinkkejä...................................................................................... 26
Puhdistus ja hoito................................................................................................ 27
Ulkovaippa ............................................................................................................ 27
Rasvansuodattimet ............................................................................................... 28
Aktiivihiilisuodattimet............................................................................................. 30
Aktiivihiilisuodattimien käyttötuntilaskurin nollaus ........................................... 31
Aktiivihiilisuodattimien hävittäminen ................................................................31
Asennus................................................................................................................ 32
Laitteen mitat......................................................................................................... 32
Keittotason ja liesituulettimen välinen turvaetäisyys (S)........................................ 34
Asennussuosituksia............................................................................................... 35
Ennen asennusta................................................................................................... 35

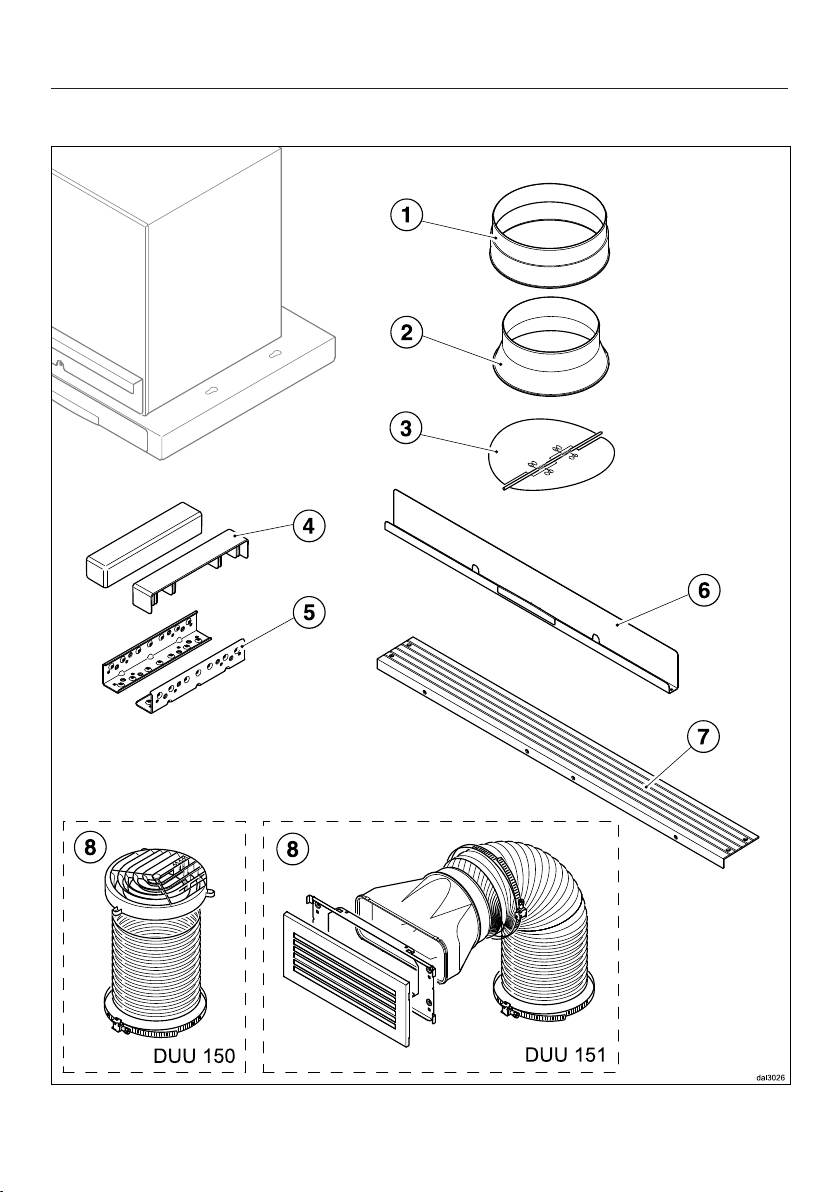

Asennustarvikkeet ................................................................................................. 36
Poistoilmaliitäntä ................................................................................................... 45
2
Sisältö
Liitäntä huonetilaan palauttavaksi......................................................................... 46
Sähköliitäntä.......................................................................................................... 47
Sähköliitäntä ........................................................................................................ 48
Hormiliitäntä ........................................................................................................ 49
Kondenssivesisulku............................................................................................... 50
Äänenvaimennin.................................................................................................... 50
Con@ctivity 2.0-toiminnon ottaminen käyttöön ...............................................52
Con@ctivity 2.0-tikun asentaminen....................................................................... 52
Con@ctivity 2.0-toiminnon ottaminen käyttöön .................................................... 52
Liesituulettimen kirjaaminen............................................................................. 52
Keittotason kirjaaminen.................................................................................... 53
Jos aktivointi epäonnistui................................................................................. 53
Con@ctivity 2.0 -toiminnon poistaminen käytöstä................................................ 53
Huolto ja takuu ....................................................................................................54
Tekniset tiedot .....................................................................................................55
Vaatimustenmukaisuusvakuutus........................................................................... 56
Vertailutestien tekijöille.......................................................................................... 56
3
Tärkeitä turvallisuusohjeita
Tämä liesituuletin täyttää asetetut turvallisuusmääräykset. Laitteen
asiaton käyttö voi kuitenkin aiheuttaa henkilö- tai esinevahinkoja.
Lue käyttö- ja asennusohje huolellisesti ennen kuin alat käyttää liesituuletinta. Käyttöohje antaa sinulle tärkeitä tietoja laitteen asennuksesta, turvallisuudesta, käytöstä ja huollosta. Näin vältät mahdolliset vahingot ja liesituulettimesi rikkoontumisen. Miele ei ole
vastuussa sellaisista vahingoista, jotka aiheutuvat siitä, että tätä
laitetta käytetään turvallisuusohjeiden vastaisesti.
Säilytä tämä käyttöohje! Jos luovutat liesituulettimen toiselle käyttäjälle, muista antaa käyttöohje sen mukana.
Määräystenmukainen käyttö
Tämä liesituuletin on tarkoitettu käytettäväksi kotitalouksissa ja ko-
titalouksien kaltaisissa ympäristöissä.
Tätä liesituuletinta ei ole tarkoitettu käytettäväksi ulkotiloissa.
Käytä tätä liesituuletinta ainoastaan kotitalouksien kaltaisissa ym-
päristöissä ruoanvalmistuksessa syntyvien ruoankäryjen poistoon ja
keittiöilman puhdistamiseen.
Kaikenlainen muu käyttö on kiellettyä.
Kaasukeittotason yläpuolelle asennettu huonetilaan palauttava lie-
situuletin ei sovellu sijoitustilan ilmanvaihtolaitteeksi. Ota yhteyttä
kaasualan ammattilaiseen.
4
Tärkeitä turvallisuusohjeita
Henkilöt, jotka eivät pysty käyttämään liesituuletinta turvallisesti
fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi
tai jotka ovat kokemattomia ja tietämättömiä laitteen toiminnasta, eivät saa käyttää tätä liesituuletinta ilman vastuullisen henkilön valvontaa tai opastusta.
Tällaiset henkilöt saavat käyttää liesituuletinta ilman valvontaa vain,
kun heille on opetettu, miten laitetta käytetään turvallisesti ja kun he
ymmärtävät, mitä vaaratilanteita laitteen käyttöön saattaa liittyä.
Jos kotonasi on lapsia
Huolehdi siitä, etteivät alle 8-vuotiaat lapset pääse liesituulettimen
läheisyyteen ilman aikuisen jatkuvaa valvontaa.
Yli 8-vuotiaat lapset saavat käyttää liesituuletinta ilman valvontaa
ainoastaan, jos heille on kerrottu miten laitetta käytetään turvallisesti.
Lasten on ymmärrettävä, millaisia vaaratilanteita liesituulettimen väärä käyttö voi aiheuttaa.
Lapset eivät saa puhdistaa liesituuletinta tai vaihtaa liesituuletti-
men varusteita ilman valvontaa.
Valvo lapsia, jotka oleskelevat tai leikkivät laitteen läheisyydessä.
Älä koskaan anna lasten leikkiä laitteella.
Liesituulettimen valaisin on erittäin tehokas.
Älä anna vauvojen tai pienten lasten katsoa suoraan valaisimeen.
Tukehtumisvaara! Jos lapset saavat leikkiä pakkausmateriaaleilla,
he saattavat vetää esim. pakkausmuoveja päänsä yli ja tukehtua niihin. Pidä siksi lapset loitolla pakkausmateriaaleista.
5
Tärkeitä turvallisuusohjeita
Tekninen turvallisuus
Asiattomat asennus-, huolto- ja korjaustyöt saattavat aiheuttaa
vaaratilanteita laitteen käyttäjälle. Siksi asennus-, huolto- ja korjaustyöt on jätettävä Mielen valtuuttaman huoltoliikkeen tehtäviksi.
Vahingoittunut liesituuletin voi vaarantaa turvallisuutesi. Tarkasta
laite näkyvien vaurioiden varalta. Älä koskaan ota käyttöön vahingoittunutta liesituuletinta.
Liesituulettimen sähköturvallisuus on taattu ainoastaan silloin, kun
se on liitetty asianmukaisesti asennettuun, maadoitettuun sukopistorasiaan. Asennuksen maadoituksen toimivuus on ehdottomasti testattava. Myös sijoituspaikan sähköjärjestelmä on epäselvissä tapauksissa testattava.
Liesituulettimen luotettava ja varma toiminta on taattu ainoastaan
silloin, kun se on liitetty julkiseen sähköverkkoon.
Käytettävän sähköliitännän on ehdottomasti vastattava liesituulet-
timen arvokilvessä mainittuja tietoja (sähköverkon taajuus ja jännite),
muuten laite voi vahingoittua.
Varmista yhteensopivuus ennen laitteen liittämistä sähköverkkoon.
Kysy tarvittaessa neuvoa sähköasentajalta.
Jatkojohdot ja haaroituspistorasiat eivät takaa riittävää sähkötur-
vallisuutta (tulipalon vaara). Älä siksi liitä liesituuletinta sähköverkkoon jatkojohdon tai haaroituspistorasian välityksellä.
Liesituuletinmallit ...EXT on liitettävä ulkoiseen puhaltimeen asian-
mukaisella pistokkein varustetulla yhdyskaapelilla.
Tällaiset laitteet saa liittää vain Mielen ulkoiseen puhaltimeen.
6
Tärkeitä turvallisuusohjeita
Käytä liesituuletinta vain paikalleen asennettuna. Vain tällöin lait-
teen turvallinen toiminta on taattu.
Tätä liesituuletinta ei saa käyttää muualla kuin kiinteästi paikallaan
pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty).
Jos kosket liesituulettimen sisällä oleviin jännitteisiin osiin tai jos
muutat laitteen elektronisia ja mekaanisia rakenteita, voit aiheuttaa itsellesi ja laitteen käyttäjälle vakavan vaaratilanteen. Lisäksi laite voi
vahingoittua toimintakelvottomaksi.
Liesituulettimen ulkovaipan saa avata vain asennus- ja puhdistusohjeissa mainittuja toimia varten. Älä koskaan avaa liesituulettimen ulkovaippaa mitään muuta tarkoitusta varten.
Takuuaikana tehtävät korjaukset on jätettävä ainoastaan Mielen
valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei ole enää voimassa.
Rikkinäiset osat saa vaihtaa vain alkuperäisiin Miele-varaosiin.
Vain tällaisista varaosista Miele voi taata, että ne täyttävät vaaditut
turvallisuusmääräykset.
Vahingoittuneen verkkoliitäntäjohdon saa vaihtaa vain valtuutettu
huoltoliike.
Liesituuletin täytyy irrottaa sähköverkosta aina asennus-, huolto-
ja korjaustöiden ajaksi. Liesituuletin on kytketty pois sähköverkosta
vasta, kun:
– laitteen automaattisulake on kytketty pois päältä,
– laitteen keraaminen sulake on kierretty irti sulaketaulusta tai
– laitteen pistotulppa (jos sellainen on) on vedetty pistorasiasta. Älä
vedä tällöin verkkoliitäntäjohdosta, vaan tartu aina pistotulppaan.
7
Tärkeitä turvallisuusohjeita
Samanaikainen käyttö tulisijan kanssa
Palokaasujen aiheuttama myrkytysvaara!
Ole erityisen varovainen, kun käytät liesituuletinta huonetilassa,
jossa on samaan aikaan käytössä tulisija.
Tulisijat tarvitsevat huoneilmaa palamiseen, ja normaalisti niiden
palokaasut poistuvat poistoilmahormiin. Tällaisia tulisijoja ovat
mm. kaasu-, öljy-, puu- tai hiilikäyttöiset kamiinat, lämmittimet,
lämminvesivaraajat, keittotasot ja uunit sekä puuliedet.
Liesituuletin vetää huoneilmaa keittiöstä ja keittiön viereisistä huoneista. Tämä pätee, kun liesituuletinta käytetään:
- hormiin poistavana,
- hormiin poistavana ulkoisen puhaltimen kanssa,
- huonetilaan palauttavana, kun ilmankierrätyslaatikko on järjestetty keittiötilan ulkopuolelle.
Ilman riittävää korvausilmaa keittiöön syntyy alipainetta. Tällöin tulisija saa liian vähän ilmaa palamiseen ja palaminen häiriintyy. Myrkylliset palokaasut voivat alipaineen vuoksi imeytyä tulisijasta tai
poistoilmahormista huonetilaan.
Hengenvaara!
8
Tärkeitä turvallisuusohjeita
Liesituulettimen ja tulisijan samanaikainen käyttö on vaaratonta, jos
huonetilaan ei synny yli 4Pa:n (0,04mbar) alipainetta. Tällöin palokaasut eivät pääse imeytymään takaisin huoneilmaan.
Alipainetta ei pääse syntymään, kun huonetilaan virtaa jatkuvasti
palamiseen tarvittavaa korvausilmaa, esimerkiksi ilmanvaihtokanavasta tai avatusta tuuletusikkunasta. Tällöinkin tuloilma-aukon on
oltava riittävän suuri. Esimerkiksi pelkkä ilmanvaihtoputki seinässä
ei takaa riittävää korvausilman saantia.
Ota arvioinnissa huomioon koko asunnon ilmanvaihto. Jos olet
epävarma korvausilman saannin riittävyydestä, ota yhteys paikkakuntasi nuohoojaan.
Jos liesituuletin asennetaan huonetilaan palauttavaksi siten, että
palautusilma palautuu takaisin keittiöön, edellä mainittuja rajoituksia ei tarvitse ottaa huomioon.
9
Tärkeitä turvallisuusohjeita
Asianmukainen käyttö
Avoliekit aiheuttavat palovaaran!
Älä koskaan liekitä liesituulettimen alla äläkä käytä avotulta grillatessasi. Toiminnassa oleva liesituuletin imee liekit rasvansuodattimiin.
Suodattimiin kertynyt rasva voi tällöin syttyä palamaan.
Jos käytät kaasutasoa liesituulettimen alla voimakkaalla liekillä,
kova kuumuus voi vahingoittaa liesituuletinta.
– Älä koskaan anna kaasutason kaasuliekin palaa ilman liekin päälle
asetettua astiaa. Sammuta kaasuliekki myös silloin, kun nostat
keittoastian pois liekiltä vain hetkeksi.
– Valitse keittoalueen kokoa vastaava valmistusastia.
– Säädä kaasuliekkiä siten, ettei se missään tapauksessa tule esiin
keittoastian reunojen alta.
– Vältä valmistusastian ylikuumentamista (esim. wok-pannua käyt-
täessäsi).
Ruoasta muodostuva vesihöyry tiivistyy liesituulettimeen. Tämä voi
aiheuttaa ajan mittaan korroosiovaurioita laitteeseen.
Kytke liesituuletin päälle aina, kun käytät keittotasoa, niin kondenssivettä ei pääse kertymään.
Ylikuumenneet rasvat ja öljyt voivat syttyä palamaan ja sytyttää
liesituulettimen.
Kun käytät öljyjä ja rasvoja, älä jätä kattiloita, pannuja tai rasvakeitintä ilman valvontaa. Jos käytät sähkögrilliä, valvo sen toimintaa koko
ajan.
10
Tärkeitä turvallisuusohjeita
Liesituulettimen sisäosiin kertyvä rasva ja lika heikentävät liesituu-
lettimen toimintaa.
Älä koskaan käytä liesituuletinta ilman rasvansuodattimia. Muuten
laite ei pysty suodattamaan ruoankäryjä keittiöilmasta.
Huomaa, että ruoanlaitosta säteilevä lämpö voi kuumentaa liesi-
tuuletinta käytön aikana.
Anna liesituulettimen rungon ja rasvansuodattimien jäähtyä ennen
kuin kosket niihin esim. puhdistusta varten.
Laitteen asiallinen asentaminen
Tarkista ensin käyttämäsi keittotason valmistajan tiedot, saako
laitteen yläpuolelle asentaa liesituulettimen.
Liesituuletinta ei saa asentaa puulieden yläpuolelle.
Jos lieden tai keittotason ja liesituulettimen välinen etäisyys on
liian pieni, liesituuletin voi vahingoittua.
Jos lieden tai keittotason valmistaja ei ole määrännyt suurempaa turvaetäisyyttä, noudata kappaleessa "Asennus" ilmoitettuja vähimmäisturvaetäisyyksiä.
Jos liesituulettimen alla käytetään monia erityyppisiä keittotasoja ja
laitteita, joilla on erilaiset vähimmäisturvaetäisyydet, noudata asennuksessa aina suurinta ilmoitettua vähimmäisturvaetäisyyttä.

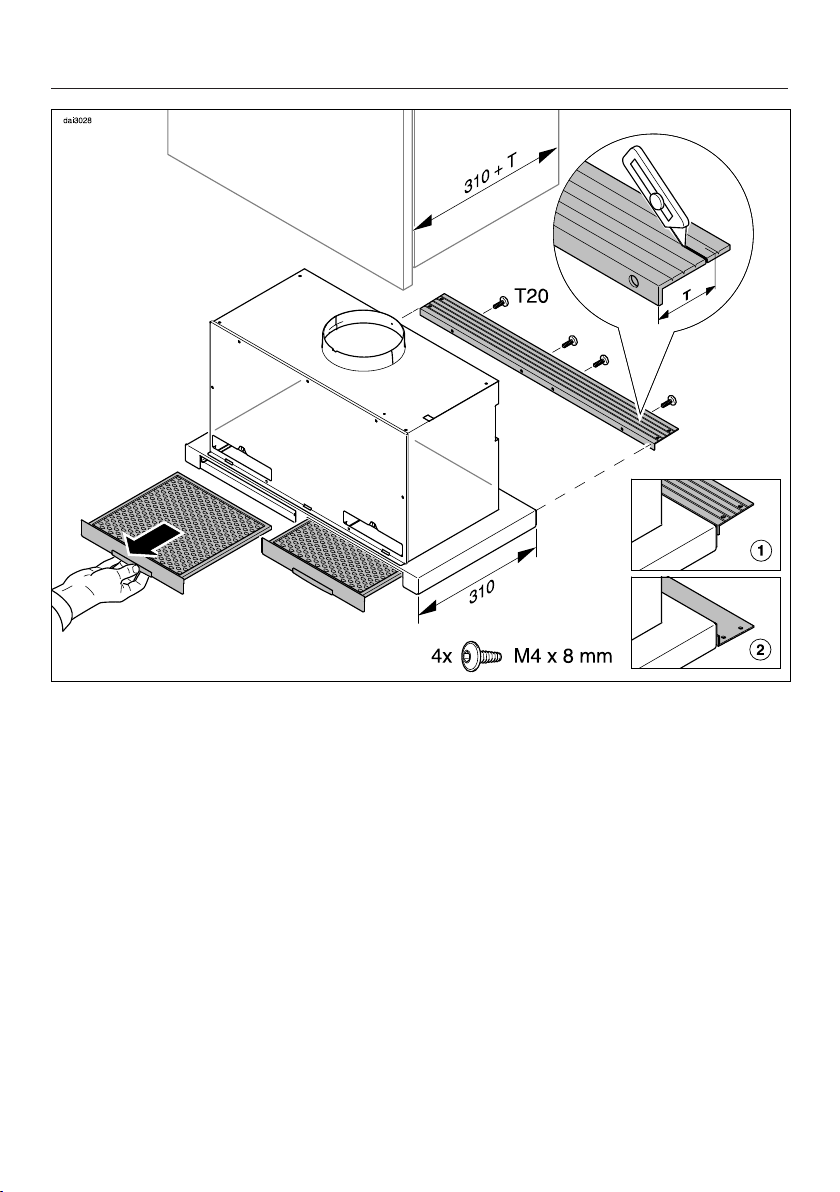

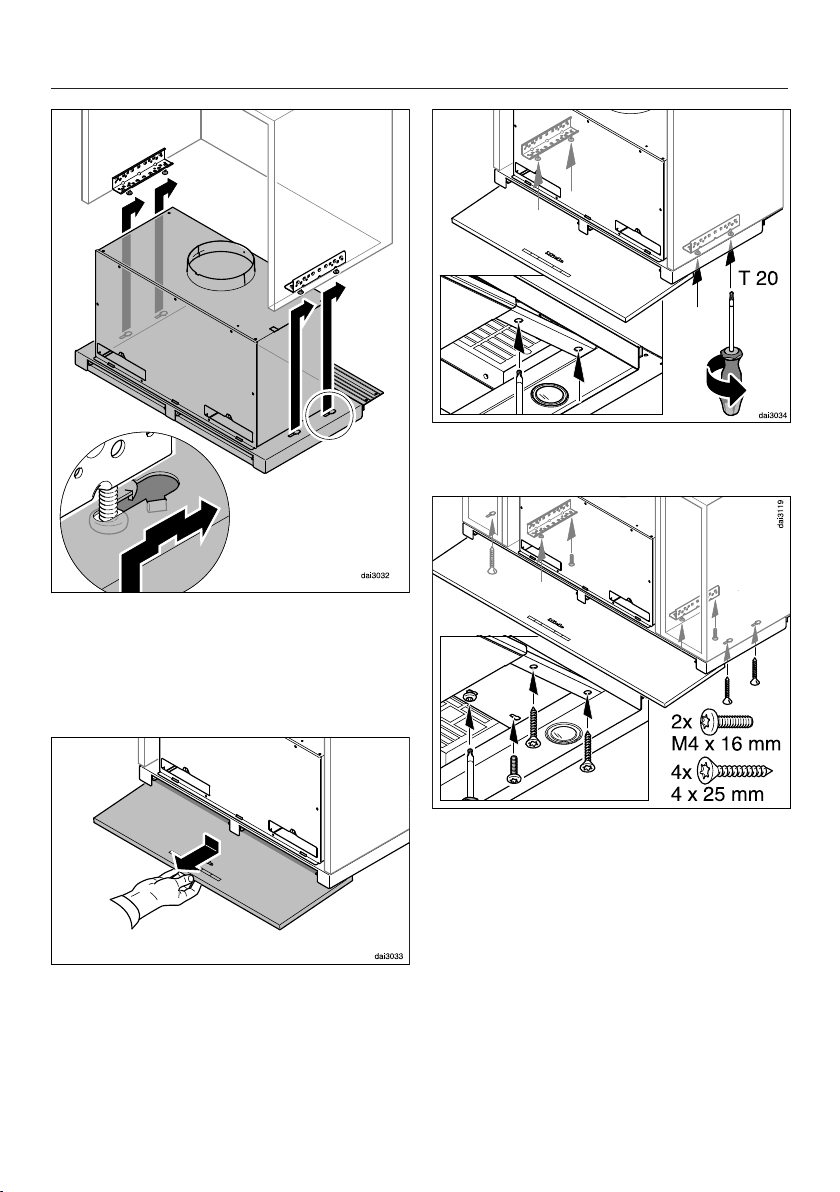

Kun kiinnität liesituuletinta paikalleen, noudata kappaleessa
"Asennus" annettuja asennusohjeita.
Laitteen peltiosissa voi olla teräviä reunoja, jotka voivat aiheuttaa
viiltohaavojen vaaran.
Käytä siksi aina viiltosuojattuja käsineitä, kun asennat liesituuletinta.
Käytä vain tulenkestävästä materiaalista valmistettuja poistoilma-
putkia ja letkuja. Kysy neuvoa valtuutetusta Miele-huoltoliikkeestä.

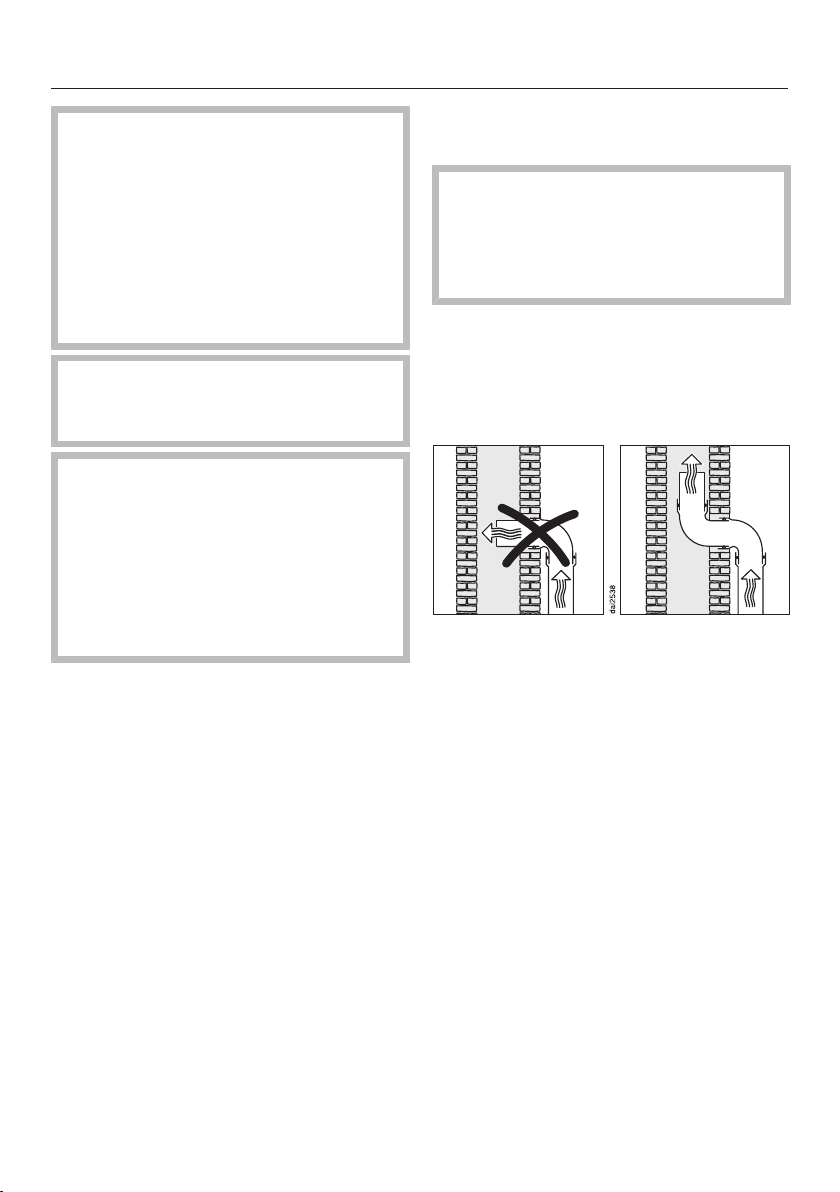

Poistoilmaa ei saa johtaa jo käytössä olevaan savukanavaan tai
yhteishormiin eikä sellaisen tilan ilmanvaihtokanavaan, jossa on tulisija.
11
Tärkeitä turvallisuusohjeita
Jos johdat poistoilman savukanavaan tai hormiin, joka ei ole käy-
tössä, noudata paikkakuntasi nuohoojan antamia määräyksiä.
Puhdistus ja hoito
Muista puhdistaa liesituuletin tässä käyttöohjeessa annettujen oh-
jeiden mukaisesti. Puhdistuksen laiminlyönti aiheuttaa tulipalovaaran.
Älä koskaan käytä laitteen puhdistukseen höyrytoimisia puhdis-
tuslaitteita.
Höyry voi päästä laitteen sähköä johtaviin osiin ja aiheuttaa oikosulun.
Lisävarusteet
Käytä ainoastaan Mielen alkuperäisiä lisävarusteita ja varaosia.
Jos laitteeseen asennetaan muita osia, laitteen takuuaika, takuu ja/
tai tuotevastuu raukeavat.
12
Pidä huolta ympäristöstäsi
Kuljetuspakkauksen uusiokäyttö
Pakkaus suojaa laitetta vaurioilta kuljetuksen aikana. Pakkaukset on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista.
Kun palautat pakkausmateriaalit kiertoon, säästät raaka-aineita ja vähennät
syntyvien jätteiden määrää. Miele-kauppiaasi huolehtii yleensä kuljetuspakkauksen talteenotosta. Voit myös itse
palauttaa materiaalit kierrätykseen.
Vanhan laitteen käytöstä poistaminen
Sähkö- ja elektroniikkalaitteet sisältävät
monenlaisia arvokkaita materiaaleja. Ne
sisältävät kuitenkin myös aineita, seoksia ja osia, jotka ovat laitteiden toiminnan ja turvallisuuden kannalta välttämättömiä, mutta voivat tavallisen kuivatai sekajätteen joukossa tai muuten
asiattomasti käsiteltyinä aiheuttaa haittaa terveydelle ja vahingoittaa ympäristöä. Älä siksi missään tapauksessa hävitä vanhaa laitettasi kuiva- tai sekajätteen mukana.
Vie käytöstä poistettava laite kotikuntasi
järjestämään sähkö- ja elektroniikkaromun keräyspisteeseen tai kierrätyskeskukseen. Voit myös palauttaa sen kodinkoneliikkeeseen tai Mielelle. Lain
mukaan olet itse vastuussa mahdollisten laitteessa olevien henkilötietojesi
poistamisesta. Säilytä käytöstä poistettua laitetta lasten ulottumattomissa,
kunnes viet sen keräyspisteeseen.
13
Laitteen toimintaperiaate
Liesituulettimen varustuksen mukaan
laitetta voidaan käyttää seuraavilla tavoilla:
Hormiin poistavana
Liesituulettimen imemä ilma kulkee rasvansuodattimien läpi ja virtaa poistohormin kautta ulos.
Sulkuläppä
Poistoilmajärjestelmän sulkuläppä estää
sisä- ja ulkotilojen välisen ei-toivotun ilmanvaihdon, kun liesituuletin ei ole toiminnassa.
Sulkuläppä on kiinni aina, kun liesituuletin ei ole toiminnassa. Tällöin ulkoilma ei
pääse virtaamaan sisään.
Kun liesituuletin kytketään päälle, sulkuläppä avautuu automaattisesti, jolloin
keittiökäryt pääsevät virtaamaan esteittä ulos.
Siltä varalta, ettei poistohormissa ole
valmiiksi asennettuna sulkuläppää, liesituulettimen mukana toimitetaan sulkuläppä. Se asennetaan moottoriyksikön
liitäntäkaulukseen.
Huonetilaan palauttavana
(lisävarusteena saatavan muuntosarjan
ja aktiivihiilisuodattimen avulla, ks. kohtaa "Tekniset tiedot")
Liesituulettimen imemä ilma kulkee rasvansuodattimien lisäksi myös aktiivihiilisuodattimien läpi. Tämän jälkeen ilma
johdetaan takaisin keittiöön.
Ulkoiseen puhaltimeen liitettynä
(vain liesituuletinmallit ...EXT)
Ulkoiseen puhaltimeen liitettävät liesituulettimet liitetään Miele-puhallinmoottoriin, joka sijoitetaan muualle kuin keittiötilaan, esimerkiksi ullakolle. Ulkoinen
puhallinmoottori liitetään liesituulettimeen pistokkein varustetun yhdyskaapelin avulla, ja puhallinta käytetään
Con@ctivity 2.0-toiminnon avulla, kaukosäätimellä tai liesituulettimen käyttövalitsimilla.
14
Laitteen toimintaperiaate
Con@ctivity 2.0 -toiminto
Automaattinen ohjaus
Tässä liesituulettimessa on tiedonsiirto-
moduuli. Tämän ansiosta liesituuletin
toimii automaattisesti samaan järjestelmään kirjatun Mielen keittotason toimintatilan mukaan.
Tiedonsiirron edellytyksenä on, että
myös keittotasoon on asennettu oma
Con@ctivity 2.0 -tikku .
Keittotaso välittää liesituulettimelle tietoa toiminnastaan langattomasti.
– Liesituulettimen valaisimet kytkeyty-
vät automaattisesti päälle.
– Kun höyrynkeräyslippa on esillä, liesi-
tuuletin vaihtaa ruoanvalmistuksen aikana automaattisesti imutehoa. Imuteho vaihtelee päälle kytkettyjen keittoalueiden ja niille valittujen tehojen
mukaan.
– Ruoanvalmistuksen päätyttyä liesi-
tuulettimen puhallin ja valaisimet
sammuvat automaattisesti.
Tarkempia tietoja toiminnosta löydät
kappaleesta "Käyttö".
Tarkista Con@ctivity 2.0 -tikun asennusohjeesta, onko liitäntä mahdollista tehdä.
Jotta voit käyttää Con@ctivity 2.0 -toimintoa, keittotason ja liesituulettimen
välille on luotava langaton yhteys (ks.
"Con@ctivity 2.0 -toiminnon ottaminen
käyttöön").
15
Laitteen osat
16
a
Ulosvedettävä höyrynkeräyslippa
b
Käyttövalitsimet
c
Rasvansuodatin
d
Valaisimet
e
Poistoliitäntäkaulus
Poistoliitäntäkauluksen voi suunnata myös taaksepäin.
f
Aukot aktiivihiilisuodattimia varten
g
Aukot rasvansuodattimia varten
h
Aktiivihiilisuodattimet
Erikseen ostettava lisävaruste huonetilaan palauttavissa malleissa
i
Valokytkin
j
Liesituulettimen virtakytkin
k
Tehonsäätöpainikkeet
l
Jälkikäynnin valitsin
m
Käyttötuntien painike
Laitteen osat
17
Käyttö (automaattikäyttö)
Kun Con@ctivity 2.0 on otettu käyttöön,
liesituuletin toimii aina automaattikäytöllä (ks. "Con@ctivity 2.0-toiminnon ottaminen käyttöön").
Jos haluat käyttää liesituuletinta käsin,
ks. kohtaa "Käyttö ilman Con@ctivity
2.0-toimintoa".
Käyttö Con@ctivity 2.0 -toiminnon kanssa (automaattikäyttö)
Kytke jokin keittotason keittoalueista
päälle haluamallesi teholle.
Liesituulettimen valaisimet syttyvät.
Vedä höyrynkeräyslippa ulos.
Liesituuletin käynnistyy imuteholla 2.
Ruoanvalmistuksen aikana liesituuletin
vaihtaa imutehoa automaattisesti.
Imuteho vaihtelee päälle kytkettyjen
keittoalueiden määrän ja keittoalueille
valittujen tehojen mukaan, eli liesituuletin säätää imutehon keittoalueiden yhteenlasketun tehon mukaan.
Esimerkkejä imutehoista 1 - 4
Reaktioaika
Liesituuletin reagoi viiveellä, koska keittoalueen tehon muuttaminen ei vaikuta
välittömästi syntyvän höyryn ja käryn
määrään.
Koska keittotaso lähettää tietoja liesituulettimelle vain tietyin aikavälein, tämäkin voi aiheuttaa viivettä liesituulettimen reagointiin.
Joka tapauksessa liesituuletin reagoi
muutoksiin muutaman sekunnin tai
muutaman minuutin kuluttua.
Jos valitset keittoalueelle suuremman
tehon tai kytket päälle useampia keit-
toalueita, myös liesituuletin alkaa toi-
mia suuremmalla teholla.
Jos alennat keittoalueen tehoa tai
kytket jonkin keittoalueen pois päältä,
liesituuletin alentaa imutehoa vastaa-
vasti.
18
Käyttö (automaattikäyttö)
Ruokien paistaminen
Jos kytket jonkin keittoalueen ensin
suurimmalle teholle ja alennat tehoa
noin 60 - 90 sekunnin* kuluttua, liesi-
tuuletin tunnistaa sinun paistavan jo-
tain. (*60 sekunnista 5 minuuttiin, jos
käytät Highlight-keittoaluetta.)
Liesituuletin kytkeytyy automaattisesti
päälle. Kun alennat keittoalueen tehoa,
liesituuletin kytkeytyy imuteholle 3 ja
pysyy tällä imuteholla noin 5 minuuttia.
Tämän jälkeen imuteho määräytyy
Con@ctivity-toiminnon perusteella.
Voit tietenkin myös vaihtaa liesituulet-
timen tehoa manuaalisesti.
Kytkeminen pois päältä
Kytke kaikki keittoalueet pois päältä.
Liesituulettimen puhallin alentaa pikku-
hiljaa tehoaan seuraavien minuuttien aikana, kunnes se lopulta kytkeytyy kokonaan pois päältä.
Aikaviive on tarpeen keittiöilmassa jäljellä olevien käryjen ja hajujen poistamiseksi.
– Jos liesituuletin toimii Booster-tehol-
la, se alentaa tehon välittömästi teholle 3.
– Jos liesituuletin toimii teholla 3, se
alentaa tehon noin 1 minuutin kuluttua teholle 2.
– Tehosta 2 liesituuletin kytkeytyy te-
holle 1 noin 2 minuutin kuluttua.
– Käytyään 2 minuuttia teholla 1 liesi-
tuulettimen puhallin kytkeytyy lopuksi
pois päältä.
– Valaisin sammuu 30 sekunnin kulut-
tua puhaltimen pois päältä kytkeytymisestä.
Ruoanlaitto keittotasolla on nyt päättynyt.
Jos höyrynkeräyslippa jää auki, liesituuletin kytkeytyy automaattisesti päälle
seuraavalla kerralla, kun kytket keittotason päälle:
Puhallin käynnistyy muutamia sekunteja
keittotason päälle kytkemisen jälkeen,
ensin hetkeksi imuteholla 2, minkä jälkeen se siirtyy heti imuteholle 1. Tämän
jälkeen liesituuletin jatkaa toimintaansa
automaattisesti.
19
Käyttö (automaattikäyttö)
Automaattikäytöstä poistuminen väliaikaisesti
Voit siirtyä väliaikaisesti pois liesituulettimen automaattikäytöstä ruoanlaiton
aikana, kun
valitset jonkin toisen imutehon ma-
nuaalisesti tai
kytket liesituulettimen pois päältä kä-
sin tai
kytket päälle liesituulettimen jälki-
käyntitoiminnon . Puhallin kytkey-
tyy pois päältä vasta valitsemasi jälki-
käyntiajan kuluttua, liesituulettimen
valaisimet palavat edelleen.
Nyt voit käyttää liesituuletinta käsin (ks.
"Käyttö ilman Con@ctivity 2.0-toimintoa").
Palaaminen automaattikäyttöön
Liesituuletin palaa takaisin automaattikäyttöön, kun:
et käytä liesituuletinta noin 5minuut-
tiin sen jälkeen, kun olet valinnut imutehon manuaalisesti, tai
manuaalisesti valitsemasi imuteho
vastaa jälleen automaattikäytön käyttämää tehoa, tai
kytket liesituulettimen ja keittotason
pois päältä vähintään 30sekunnin
ajaksi.
Kun kytket keittotason päälle seuraavan kerran, liesituuletin toimii taas automaattiohjauksella.
Jos haluat käyttää liesituuletinta pel-
kästään käsikäyttöisenä, kytke liesituuletin päälle ennen kuin kytket keittotason päälle.
Jos sekä liesituuletin että keittotaso
ovat olleet pois päältä vähintään
30sekuntia, liesituuletin toimii taas
automaattiohjauksella seuraavalla
kerralla, kun kytket keittotason päälle.
20
Käyttö (käsikäyttö)
Käyttö ilman Con@ctivity 2.0toimintoa (käsikäyttö)
Voit käyttää liesituuletinta käsin, kun
seuraavat edellytykset täyttyvät:
– Con@ctivity 2.0-toiminto ei ole kyt-
ketty päälle.
– Olet poistanut Con@ctivity 2.0-toi-
minnon väliaikaisesti pois käytöstä
(ks. "Automaattikäytöstä poistuminen
väliaikaisesti ").
Liesituulettimen kytkeminen päälle
Vedä höyrynkeräyslippaa vähän alas-
päin ja sitten eteenpäin ulos.
Tehon säätäminen
Normaaliin ruoanvalmistukseen riittävät
imutehot 1 - 3.
Paistamisen aikana ja voimakasta käryä
aiheuttavien ruokien valmistuksessa
voit valita hetkeksi intensiivisen imutehon IS.
Valitse pienempi imuteho painamalla
painiketta "" ja suurempi imuteho
painamalla painiketta "".
Intensiiviteholta poistuminen automaattisesti
Jos virransäästötoiminto on otettu käyttöön (vakioasetus), liesituuletin kytkeytyy 5 minuutin kuluttua automaattisesti
takaisin teholle 3.
Liesituuletin käynnistyy imuteholla 2.
Virran merkkivalo ja tehon merkkivalo 2 palavat.
21
Käyttö (käsikäyttö)
Jälkikäyntiajan valinta
Suosittelemme, että jätät liesituulettimen päälle muutaman minuutin ajaksi
ruoanlaiton jälkeen. Aikaviive on tarpeen keittiöilmassa jäljellä olevien käryjen ja hajujen poistamiseksi.
Kun käytät jälkikäyntitoimintoa, liesituuletin kytkeytyy tietyn ajan kuluttua automaattisesti pois päältä.
Paina jälkikäyntipainiketta liesituu-
lettimen ollessa käynnissä
– 1 kerran: liesituuletin toimii vielä 5mi-
nuuttia (5 palaa).
– 2 kertaa: liesituuletin toimii vielä
15minuuttia (15 palaa).
– Kun kosketat jälkikäyntipainiketta
vielä kerran, liesituuletin ei kytkeydy
pois päältä ( sammuu).
Liesituulettimen kytkeminen pois päältä
Työnnä höyrynkeräyslippa sisään.
Valaisimien käyttäminen
Voit kytkeä valaisimet päälle ja päältä
pois vetämällä höyrynkeräyslipan auki
ja painamalla sen kiinni.
Kun höyrynkeräyslippa on auki, voit
kytkeä valaisimet päälle ja päältä pois
valokytkimellä .
Kun vedät höyrynkeräyslipan seuraavan
kerran auki, liesituuletin käynnistyy jälleen imuteholla 2.
tai kytke liesituuletin pois päältä pai-
namalla virtakytkintä .
Merkkivalo sammuu.
22
Käyttö (käsikäyttö)
Virransäästö
Liesituulettimessa on virransäästötoiminto. Se säästää energiaa. Virransäästötoiminnon ansiosta liesituuletin kytkeytyy automaattisesti alemmalle teholle ja lopuksi kokonaan pois päältä.
Myös valaisimet kytkeytyvät tällöin pois
päältä.
– Jos liesituuletin käy intensiivisellä te-
holla, teho alenee automaattisesti
5minuutin kuluttua teholle3.
– Jos liesituuletin käy tehoilla 3, 2 tai 1,
teho alenee portaittain alemmalle teholle aina 2tunnin välein, jonka jälkeen liesituuletin kytkeytyy kokonaan
pois päältä 30minuutin kuluttua.
– Liesituulettimen valaisimet sammuvat
automaattisesti 12tunnin kuluttua.
Virransäästön kytkeminen päälle/pois päältä
Voit myös ottaa virransäästötoiminnon
pois käytöstä.
Huomaa kuitenkin, että tämä saattaa lisätä laitteen energiankulutusta.
Jos virransäästö on käytössä, merkkivalot 1 ja IS palavat yhtäjaksoisesti.
Jos se ei ole käytössä, merkkivalot 1 ja
IS vilkkuvat.
Ota virransäästö pois käytöstä paina-
malla painiketta .
Merkkivalot 1 ja IS vilkkuvat.
Ota virransäästö käyttöön painamalla
painiketta "".
Merkkivalot 1 ja IS palavat yhtäjaksoisesti.
Vahvista valintasi painamalla jälki-
käyntitoiminnon valitsinta 515.
Kaikki merkkivalot sammuvat.
Jollet vahvista valintaasi 4minuutin ku-
luessa, valintasi peruuntuu ja vanha
asetus jää voimaan.
Kytke liesituuletin ja valaisimet pois
päältä.
Paina jälkikäyntitoiminnon valitsinta
515 noin 10sekunnin ajan, kun-
nes imutehon1 merkkivalo syttyy.
Paina tämän jälkeen peräjälkeen
– valokytkintä ,
– tehonsäätöpainiketta "" ja uudel-
leen
– valokytkintä .
23
Käyttö (automaatti- ja käsikäyttö)
Käyttötuntilaskurit
Liesituulettimen käynnissäoloaika tallentuu käyttötuntilaskureihin.
Käyttötuntilaskurien perusteella rasvansuodattimen merkkivalo tai aktiivihiilisuodattimen merkkivalo syttyy, kun
suodattimet pitää puhdistaa tai vaihtaa.
Tarkempia tietoja suodattimien puhdistamisesta ja vaihtamisesta sekä käyttötuntilaskureiden nollauksesta löydät
kappaleesta Puhdistus ja hoito.
Rasvansuodattimien käyttötuntimäärän muuttaminen
Voit milloin tahansa muuttaa käyttötuntilaskuriin ohjelmoitua enimmäiskäyttötuntimäärää omien käyttötottumustesi
mukaan.
Vakioasetuksena laskurin käyttötuntimääräksi on ohjelmoitu 30 tuntia.
– Valitse lyhyempi 20 tunnin käyttötun-
timäärä, kun paistat tai friteeraat
usein ruokia liesituulettimen alla.
Rasvansuodattimien merkkivalo ja
jokin imutehojen merkkivaloista alkavat
vilkkua.
Merkkivalot 1 - IS osoittavat säätämääsi
käyttötuntimäärää seuraavasti:
merkkivalo 1 ............................ 20 tuntia
merkkivalo 2 ............................ 30 tuntia
merkkivalo 3 ............................ 40 tuntia
merkkivalo IS........................... 50 tuntia
Valitse haluamasi käyttötuntimäärä:
painiketta "" painamalla tuntimäärä
lyhenee ja painikkeella "" pitenee.
Vahvista käyttötuntimäärä painamalla
käyttötuntien painiketta .
Kaikki merkkivalot sammuvat.
Jollet vahvista valintaasi 4 minuutin ku-
luessa, valintasi peruuntuu ja vanha
asetus jää voimaan.
– Jos käytät yleensäkin keittotasoa
vain harvoin, sinun kannattaa valita
lyhyt käyttötuntimäärä. Muuten rasvansuodattimiin tarttunut rasva pinttyy ajan mittaan ja rasvansuodattimia
on hankalampi puhdistaa.
– Jos valmistat rasvapitoisia ruokia vain
harvoin, voit valita pitemmän 40 tai
50 tunnin käyttötuntimäärän.
Kytke liesituuletin pois päältä paina-
malla liesituulettimen virtakytkintä .
Paina samanaikaisesi jälkikäyntitoi-
minnon valitsinta 515 ja käyttötuntien painiketta .
24
Käyttö (automaatti- ja käsikäyttö)
Aktiivihiilisuodattimien käyttötuntilaskurin ottaminen käyttöön/muuttaminen
Aktiivihiilisuodattimia tarvitaan, kun liesituuletinta käytetään huonetilaan palauttavana.
Aktiivihiilisuodattimien käyttötuntilaskuri
on otettava käyttöön ensimmäisellä kerralla ja käyttötuntimäärä valittava omien
käyttötottumustesi mukaan.
Kytke liesituuletin pois päältä kosket-
tamalla liesituulettimen virtakytkintä
.
Paina samanaikaisesti symbolia ""
ja käyttötuntien painiketta .
Aktiivihiilisuodattimien merkkivalo ja
jokin imutehojen merkkivaloista alkavat
vilkkua.
Merkkivalot 1 - IS osoittavat valitsemaasi käyttötuntimäärää seuraavasti:
merkkivalo 1 .......................... 120 tuntia
merkkivalo 2 .......................... 180 tuntia
merkkivalo 3 .......................... 240 tuntia
merkkivalo IS.................... pois käytöstä
Valitse haluamasi käyttötuntimäärä:
painiketta "" painamalla tuntimäärä
lyhenee ja painikkeella "" pitenee.
Käyttötuntien tarkistaminen
Voit milloin tahansa tarkistaa, miten
monta prosenttia asetetusta käyttötuntimäärästä on käytetty.
Kytke liesituuletin päälle painamalla
liesituulettimen virtakytkintä .
Paina ja pidä painettuna käyttötuntien
painiketta
– kerran, kun tarkistat rasvansuodatti-
mien käyttötunteja. Rasvansuodattimien merkkivalo palaa.
– kahdesti, kun tarkistat aktiivihiilisuo-
dattimen käyttötunteja. Aktiivihiilisuodattimen merkkivalo palaa.
Samalla yksi tai useampi imutehon
merkkivaloista palaa.
Vilkkuvien merkkivalojen määrä osoittaa, miten monta prosenttia asetetusta
käyttötuntimäärästä on kulunut.
merkkivalo 1 ................................ 25 %
merkkivalot 1 ja 2 ........................ 50 %
merkkivalot 1 - 3 .......................... 75 %
merkkivalot 1 - IS ...................... 100 %
Käyttötuntilaskuri ei nollaudu, vaikka
liesituuletin olisi poissa päältä tai vaikka huoneistossa olisi ollut sähkökatko.
Vahvista käyttötuntimäärä painamalla
käyttötuntien painiketta .
Kaikki merkkivalot sammuvat.
Jollet vahvista valintaasi 4minuutin ku-
luessa, valintasi peruuntuu ja vanha
asetus jää voimaan.
25
Energiansäästövinkkejä
Tämä liesituuletin on erittäin tehokas ja
energiapihi. Seuraavat toimenpiteet auttavat sinua vähentämään energiankulutusta:
– Huolehdi keittiön hyvästä tuuletuk-
sesta ruoanlaiton aikana. Hormiin
poistava liesituuletin ei pysty toimimaan tehokkaasti, jos huonetilaan ei
virtaa riittävästi korvausilmaa, ja laitteen käyntiääni kovenee.
– Valmista ruokaa mahdollisimman al-
haisilla keittotason tehoilla. Mitä vähemmän höyryä ruoanvalmistuksesta
aiheutuu, sitä pienemmällä teholla
voit käyttää liesituuletinta, mikä pienentää energiankulutusta.
– Puhdista tai vaihda liesituulettimen
suodattimet säännöllisin väliajoin.
Erittäin likaiset suodattimet heikentävät laitteen tehoa, lisäävät tulipalon
vaaraa ja aiheuttavat hygieniariskin.
– Hyödynnä Con@ctivity-toimintoa.
Liesituuletin kytkeytyy tällöin automaattisesti päälle ja päältä pois.
Myös sen teho säätyy optimaaliseksi
keittotason tehojen mukaan, jolloin
energiankulutus pienenee.
– Jos käytät liesituuletinta käsiohjauk-
sella, noudata seuraavia ohjeita:
– Kokeile liesituulettimen käyttöä eri
tehoilla. Useimmiten alhainen teho
riittää. Käytä intensiivistä tehoa
vain, kun se on todella tarpeen.
– Kun ruoanlaitosta syntyy paljon
höyryä, kytke liesituuletin suuremmalle teholle ajoissa. Näin höyryt
eivät pääse leviämään muualle
keittiötilaan, jolloin niiden poistaminen vaatisi liesituulettimen pitämistä päällä pitempään.
– Muista kytkeä liesituuletin pois
päältä aina ruoanvalmistuksen
päätyttyä.
Jos keittiössä on ruoanvalmistuksen päätyttyä vielä käryjä ja hajuja,
käytä jälkikäyntitoimintoa. Tällöin
puhallin kytkeytyy automaattisesti
pois päältä, kun valitsemasi jälkikäyntiaika on kulunut.
26
Puhdistus ja hoito
Irrota liesituuletin sähköverkosta
aina ennen laitteen huoltoa ja puhdistusta (ks. kappale Tärkeitä turvallisuusohjeita).
Ulkovaippa
Yleistä
Liesituulettimen pinnat ja käyttövalitsimet naarmuuntuvat helposti.
Noudata siksi seuraavia puhdistusohjeita.
Pyyhi kaikki liesituulettimen pinnat ja
käyttövalitsimet pelkällä kuumaan as-
tianpesuaineveteen kastetulla liinalla.
Varo, ettei vettä pääse liesituulettimen sisäosiin.
Käytä etenkin käyttövalitsimien
alueen puhdistukseen vain vähän
kosteaa liinaa.
Kuivaa lopuksi kaikki pinnat kuivalla,
pehmeällä liinalla.
Erityisohjeita teräspintoja varten
(ei koske käyttövalitsimia!)
Noudata tämän kappaleen yleisiä
puhdistusohjeita. Teräspinnat voit
puhdistaa myös hankaamattomalla
ruostumattoman teräksen puhdistusaineella.
Erityiset ruostumattoman teräksen
hoitoaineet vähentävät teräspintojen
likaantumista (näitä voit hankkia mm.
Miele-huollosta).
Levitä ainetta ohut, tasainen kerros
pehmeän liinan avulla.
Erityisohjeita käyttövalitsimia varten
Älä jätä likaantumia pinnoille pitkiksi
ajoiksi.
Käyttövalitsimet voivat värjäytyä tai
muuttua.
Poista siksi kaikki likaantumat mahdollisimman pian.
Noudata tämän kappaleen yleisiä
puhdistusohjeita.
Älä käytä puhdistukseen
– soodaa, happoa, klooria tai liuottimia
sisältäviä puhdistusaineita,
– hankaavia puhdistusaineita, kuten
hankausjauheita ja -nesteitä, tai hankaavia puhdistusvälineitä, kuten patasieniä tai käytettyjä pesusieniä, joissa
voi olla vielä hankausaineiden jäänteitä.
Älä käytä käyttövalitsimien puhdistukseen teräksisten pintojen puhdistusaineita.
27
Puhdistus ja hoito
Rasvansuodattimet
Uudelleenkäytettävät, metalliset rasvansuodattimet keräävät keittiökäryn kiinteät osaset, kuten rasvan ja pölyn, ja
estävät siten liesituuletinta likaantumasta.
Rasvainen ja likainen rasvansuo-
datin voi aiheuttaa palovaaran!
Puhdistusväli
Suosittelemme, että puhdistat rasvansuodattimet 3–4 viikon välein, jottei rasva ehdi pinttyä. Tällöin niiden puhdistaminen on helpompaa.
Käyttötuntilaskuri muistuttaa sinua
merkkivalolla siitä, että rasvansuodatin on puhdistettava säännöllisesti.
Voit muuttaa käyttötuntilaskuriin oh-
jelmoitua enimmäiskäyttötuntimäärää
omien käyttötottumustesi mukaan
(ks. kappale Käyttö).
Rasvansuodattimen irrottaminen
Ole varovainen käsitellessäsi suodatinta, ettei se pääse putoamaan.
Suodatin voi pudotessaan vahingoittua tai vahingoittaa alla olevaa keittotasoa.
Pidä suodattimesta tukevasti kiinni.
28
Vedä rasvansuodattimet ulos liesituu-
letinrungon etupuolella olevista aukoista.
Puhdistus ja hoito
Rasvansuodattimien puhdistus käsin
Harjaa rasvansuodattimet lämpimäs-
sä vedessä, jossa on astianpesuai-
netta. Älä käytä astianpesuainetta lai-
mentamattomana.
Älä käytä puhdistukseen ...
Sopimattomat puhdistusaineet voivat
vahingoittaa suodatinpintoja pitempään
käytettäessä.
Älä siksi käytä seuraavia puhdistusaineita:
– kalkkia irrottavia puhdistusaineita
– hankausjauheita tai -nesteitä
– voimakkaita yleispesuaineita tai ras-
vaa irrottavia puhdistusainesuihkeita
– uuninpuhdistusaineita.
Rasvansuodattimien pesu astianpesukoneessa
Aseta rasvansuodattimet astianpesu-
koneen alakoriin mahdollisimman
pystyyn tai kaltevaan asentoon. Tarkista ennen pesuohjelman käynnistämistä, että astianpesukoneen suihkuvarret pääsevät pyörimään vapaasti.
Käytä kotitalouskäyttöön tarkoitettua
astianpesuainetta.
Valitse pesuohjelma, jonka pesuläm-
pötila on vähintään 50°C ja enintään
65°C.
Käyttämäsi astianpesuaineen mukaan
rasvansuodattimien sisäpinta voi värjäytyä laikulliseksi. Värjäytymillä ei kuitenkaan ole vaikutusta rasvansuodattimien toimintaan.
Puhdistuksen jälkeen
Anna rasvansuodattimien kuivua pe-
sun jälkeen imukykyisellä alustalla,
ennen kuin asetat ne paikoilleen.
Muista puhdistaa myös liesituuletti-
men sisäosat ennen kuin asetat rasvansuodattimet takaisin paikoilleen.
Näin ehkäiset palovaaran.
Työnnä rasvansuodattimet takaisin
paikoilleen.
29
Puhdistus ja hoito
Rasvansuodattimien käyttötuntilaskurin nollaus
Kun olet puhdistanut rasvansuodattimet, niiden käyttötuntilaskuri on nollattava.
Kytke liesituuletin päälle ja paina
käyttötuntien painiketta noin 3
sekunnin ajan, kunnes ainoastaan
merkkivalo 1 vilkkuu.
Rasvansuodattimien merkkivalo
sammuu.
Jos olet puhdistanut rasvansuodattimet
jo ennen kuin käyttötuntilaskuriin asetettu tuntimäärä on kulunut:
Kytke liesituuletin päälle ja paina
käyttötuntien painiketta noin 6
sekunnin ajan, kunnes ainoastaan
merkkivalo 1 vilkkuu.
Aktiivihiilisuodattimet
Jos liesituuletinta käytetään huonetilaan
palauttavana, siihen on asennettava
rasvansuodattimien lisäksi kaksi aktiivihiilisuodatinta. Suodattimet sitovat hajuhiukkaset.
Voit hankkia aktiivihiilisuodattimia valtuutetusta huoltoliikkeestä. Tarkista
suodattimien tyyppinumero kohdasta
"Tekniset tiedot".
Aktiivihiilisuodattimien asentaminen/ vaihtaminen
Rasvansuodattimien yläpuolella on kaksi aukkoa, joihin aktiivihiilisuodattimet
työnnetään.
Irrota peitekansi. Se on kiinnitetty
magneeteilla.
Ota aktiivihiilisuodattimet pakkauk-
sestaan.
Työnnä aktiivihiilisuodattimet aukkoi-
hinsa.
Aseta kansi takaisin paikalleen.
Ota aktiivihiilisuodattimen käyttötunti-
laskuri käyttöön, kun käytät suodatinta ensimmäistä kertaa (ks. kappaletta
"Käyttö").
30
Vaihtoväli
Vaihda aktiivihiilisuodattimet aina, kun
aktiivihiili ei enää tunnu suodattavan
kaikkia hajuja.
Vaihda aktiivihiilisuodattimet kuitenkin
vähintään 6kuukauden välein.
Käyttötuntilaskuri muistuttaa sinua
merkkivalolla siitä, että aktiivihiilisuodattimet on vaihdettava.
Tätä varten aktiivihiilisuodattimien
käyttötuntilaskuri on otettava käyt-
töön ensimmäisellä kerralla (ks. kap-
paletta "Käyttö").
Aktiivihiilisuodattimien käyttötuntilaskurin nollaus
Kun käyttötuntilaskuri on käytössä ja
kun vaihdat suodattimet uuteen, laskuri
on nollattava.
Kytke liesituuletin päälle, paina käyt-
tötuntien painiketta kaksi kertaa
ja pidä sitä painettuna noin 3sekun-
nin ajan, kunnes ainoastaan merkki-
valo 1 vilkkuu. Aktiivihiilisuodattimien
merkkivalo sammuu.
Puhdistus ja hoito
Jos olet vaihtanut aktiivihiilisuodattimet
jo ennen kuin käyttötuntilaskuriin asetettu tuntimäärä on kulunut:
Paina käyttötuntien painiketta
kaksi kertaa ja pidä sitä painettuna
noin 6sekunnin ajan, kunnes ainoas-
taan merkkivalo 1 vilkkuu.
Aktiivihiilisuodattimien hävittäminen
Voit hävittää käytetyt aktiivihiilisuo-
dattimet sekajätteen mukana.
31
Asennus
30
Laitteen mitat
32
a
Hormiin poistavana. Huonetilaan palauttavana muuntosarjan DUU150
kanssa
b
Liesituuletinkaapin rungon on oltava
38mm kaapinovea ylempänä, lyhennä runkoa tarvittaessa.
c
Voit asentaa liesituulettimen myös
600mm leveään yläkaappiin. Kaapinoven on tällöin avauduttava ylöspäin, jotta pääset helposti käsiksi
rasvansuodattimiin. Sama koskee
viereisten yläkaappien ovia.
d
Voit myös tarvittaessa ohjata poistoilman liesituulettimen takapuolelle.
e
Kun olet asentanut liesituulettimen,
voit asentaa yläkaappiin väliseinän.
Ota kuitenkin huomioon, että rasvansuodattimien ja aktiivihiilisuodattimien aukkoihin täytyy päästä vapaasti käsiksi.
f
Voit myös halutessasi asentaa laajennusosat liesituuletinkaapin molemmille sivuille.
g
Jos yläkaapissa on alapohja, siihen
täytyy tehdä aukko, jotta liesituuletin
pysyy tukevasti paikallaan. Esimerkkejä:
– Liesituuletinkaapin molemmille si-
vuille on asennettu laajennusosat,
kuten kuvassa.
– Liesituuletin on asennettu 600 mm
leveään yläkaappiin, joka on kiinnitetty sivuilta.
Kun mittaat liesituuletinkaapin korkeutta ja aukkojen leikkauskohtia, ota huomioon mahdollisten lisävarusteiden
vaatima tila (esim. äänenvaimennin,
DSM-moduuli).
Asennus
33
Asennus
Keittotason ja liesituulettimen välinen turvaetäisyys (S)
Ota huomioon keittotason tai muun keittolaitteen valmistajan ohjeet, kun määrittelet keittolaitteen ja liesituulettimen väliin jätettävää etäisyyttä.
Jos suurempaa turvaetäisyyttä ei ole määritetty, noudata asennuksessa seuraavia vähimmäisturvaetäisyyksiä.
Noudata myös kappaleen "Tärkeitä turvallisuusohjeita" ohjeita.
Keittolaite Etäisyys S vähintään
Sähköliesi/-keittotaso 450 mm
Sähkögrilli, rasvakeitin (sähkö) 650 mm
Monipolttiminen kaasukeittotaso
kokonaisteho ≤ 12,6 kW,
yksittäisten polttimien teho ≤ 4,5 kW
Monipolttiminen kaasukeittotaso,
kokonaisteho > 12,6 kW ja ≤ 21,6 kW,
yksittäisten polttimien teho ≤ 4,8 kW
Monipolttiminen kaasukeittotaso,
kokonaisteho > 21,6 kW,
tai jonkin polttimen teho > 4,8 kW
Yhden polttimen kaasutaso, jonka teho ≤ 6 kW 650 mm
Yhden polttimen kaasutaso,
jonka teho > 6 kW ja ≤ 8,1 kW
Yhden polttimen kaasutaso, jonka teho > 8,1 kW ei mahdollinen
650 mm
760 mm
ei mahdollinen
760 mm
34
Asennus
Asennussuosituksia
– Jotta liesituuletin pystyisi poistamaan
käryt ja hajut mahdollisimman tehokkaasti, se tulee asentaa sivusuunnassa kohdakkain keittotason kanssa.
– Keittotason tulisi mieluiten olla hie-
man liesituuletinta kapeampi ja se
saisi olla enintään liesituulettimen levyinen.
– Asennuspaikkaan pitäisi olla vapaa
pääsy myös asennuksen jälkeen.
Myös mahdollisia huoltotoimia varten
liesituulettimeen pitäisi päästä helposti käsiksi ja laite tulisi olla helppo
irrottaa. Ota tämä huomioon erityisesti, kun asennat kaapistoja, hyllyjä
tai katto- ja seinäkoristeita liesituulettimen läheisyyteen.
Ennen asennusta
Ennen kuin asennat liesituuletti-
men, ota huomioon seuraavien sivujen ohjeet sekä kappaleen "Tärkeitä
turvallisuusohjeita" ohjeet.
35
Asennus
Asennustarvikkeet
36
a
1 poistoilmakaulus 150 mm:n
poistoilmaputkea varten.
b
1 sovitekappale 125 mm:n
poistoilmaputkea varten.
c
1 sulkuläppä asennettavaksi moottoriyksikön liitäntäkaulukseen (ei tarvita, kun liesituuletinta käytetään
huonetilaan palauttavana).
d
2 peitelevyä asennuskiskojen peittämiseen.
e
2 asennuskiskoa laitteen ripustamiseksi yläkaappiin.
f
1 peitelevy aktiivihiilisuodattimien
aukkoja varten.
g
1 peiteprofiili laitteen takareunan ja
takaseinän väliin jäävän raon peittämistä varten.
h
Muuntosarja huonetilaan palauttavaksi (ei sisälly vakiotoimitukseen,
erikseen ostettava lisävaruste, ks.
kohta "Tekniset tiedot"). Muuntosarja
sisältää poistoilmaritilän, alumiiniputken ja letkunkiristimet
Asennus
4 ruuvia M4 x 16 mm liesituulettimen
kiinnittämiseksi asennuskiskoihin ja
peiteprofiilin asentamista varten.
4 ruuvia M4 x 8 mm peiteprofiilin
asentamista varten.
2 ruuvia 4 x 40 mm,
2 ruuvitulppaa 6 x 36 mm liesituuletti-
men ylimääräistä seinäkiinnitystä varten (vain, jos liesituuletin asennetaan
900mm leveään yläkaappiin).
4 ruuvia 4 x 25 mm 900mm leveän liesituulettimen lisäkiinnitystä varten.
12 ruuvia 4 x 15 mm liesituulettimen
kiinnittämiseksi yläkaappiin.
4 peitetarraa tarpeettomien kiinnitysreikien sulkemiseksi.
1 kulma-avain T 20
37
Asennus
38
Asennus
Poistoilmaliitännän siirtäminen
Jos haluat liittää poistoilmaputken liesituulettimen takapuolelle, voit kääntää
puhaltimen toiseen asentoon. Tämä voi
olla tarpeen tilanteessa, jossa liesituuletinkaappi on erittäin matala. Puhaltimen
asento täytyy vaihtaa ennen liitäntöjen
asentamista.
Liesituuletin täytyy tehdä ensin jännitteettömäksi.
Irrota rungon etumaisen peitelevyn
kiinnitysruuvit ja irrota peitelevy.
Irrota rungon takapuolella olevan pei-
televyn ruuvit ja irrota peitelevy.
Ruuvaa puhaltimen kiinnitysruuvit irti.
Käännä puhallin taaksepäin ja työnnä
poistoilmaliitäntäkaulus takana ole-
vaan poistoaukkoon. Puhaltimen lii-
täntäkaapelia ei tarvitse irrottaa.
Ruuvaa puhallin takaisin kiinni.
Kiinnitä takana ollut peitelevy nyt pu-
haltimen yläpuolelle.
Ruuvaa rungon etumainen peitelevy
takaisin paikalleen.
Liesituuletinmallit ...EXT
Liesituuletinmalleissa ...EXT vaihdetaan
puhaltimen sijaan pelkästään poistoilmaliitäntäkauluksen paikkaa.
Irrota kiinnitysruuvit ja vedä liitäntä-
kauluksen ylä- ja alaosa irti toisistaan.
Aseta liitäntäkauluksen yläosa taka-
puolella olevaan aukkoon ja työnnä
alaosa kiinni siihen sisäpuolelta. Ruuvaa lopuksi liitäntäkauluksen osat toisiinsa.
39
Asennus
Vedä rasvansuodattimet ulos liesituu-
letinrungon etupuolella olevista au-
koista.
Ennen kuin asennat liesituulettimen li-
esituuletinkaappiin, laitteen taakse on
asennettava peiteprofiili. Voit asentaa
sen sitten, että se tulee joko höyrynkeräyslipan yläreunan tai alareunan
tasalle.
Mittaa ensin peiteprofiilin tarvittava
pituus T.
Lyhennä peiteprofiili mittaan T. Käytä
terävää veistä ja leikkaa peiteprofiili
sopivan (mittaa T lähinnä pienimmän)
valmiiksi merkityn katkaisulinjan koh-
dalta (ks. yksityiskohtakuva).
40
Ruuvaa peiteprofiili haluamaasi asen-
toon liesituuletinrungon takapuolelle.
Käytä mukana toimitettuja ruuveja.
Jos kiinnität peiteprofiilin alareunaan
, käytä liesituuletinrungon omia ruuveja, jotka olet ensin ruuvannut irti.
Asennus
Ruuvaa asennuskiskot liesituuletin-
kaapin oikealle ja vasemmalle puolelle samalle tasolle liesituuletinkaapin
alareunan kanssa. Kiskot on tarkoitettu joko 16mm tai 19mm paksuille
kalusteseinille. Ruuvaa kiskot kiinni
siltä sivulta, johon on merkitty kyseisen kalusteseinän paksuus.
Ruuvaa kiskoihin ruuvit liesituuletti-
men ripustamista varten, mutta jätä
vielä ruuvien kannoista näkyviin noin
5mm. Jos asennat 900mm leveän
liesituulettimen 600 mm leveään liesituuletinkaappiin, käytä aluksi vain
etumaisia ruuveja.
41
Asennus
Ripusta liesituuletin liesituuletinkaap-
piin alhaalta päin. Työnnä laitetta
taaksepäin, kunnes se lukkiutuu tur-
vahakasiin, jolloin se pysyy tukevasti
paikallaan liesituuletinkaapissa.
Kiristä neljä kiinnitysruuvia alhaalta
päin.
Vedä höyrynkeräyslippaa vähän alas-
päin ja sitten eteenpäin ulos.
42
Jos asennat 900mm leveän liesituu-
lettimen 600mm leveään liesituuletinkaappiin, kiinnitä nyt molemmat takimmaiset kiinnitysruuvit.
Jos kaapin sivuille on kiinnitetty laajennusosia, vaaditaan vielä lisäkiinnitys alapohjiin.
Työnnä höyrynkeräyslippa takaisin si-
sään.
Asennus
Jos asennat 900mm leveän liesituulettimen 900mm leveään liesituuletinkaappiin ilman sivuilla olevia alapohjia, liesituuletin tarvitsee lisäsäätöä ja lisäkiinnitystä. Kiinnitä laite mukana toimitetun
kahden kulmaraudan avulla kaapin takaseinään.
Jos liesituuletinkaapin takaseinä ei ole
riittävän vakaa, laite voidaan kiinnittää
suoraan seinään. Tätä varten laitteen
mukana toimitetaan ylimääräiset ruuvit
ja ruuvitulpat.
Siltä varalta, että ruuveihin on vaikea
päästä käsiksi, laitteen mukaan toimitetaan kulma-avain.
Löysää kulmarautojen ruuveja ja
liu'uta kulmaraudat takaseinää vas-
ten.
Suorista liesituuletin ja merkitse kiin-
nitysreikien kohta liesituuletinkaap-
piin.
Kiinnitä kulmaraudat liesituuletin-
kaappiin.
Suorista liesituuletin vielä uudelleen ja
kiristä nyt liesituuletinrunkoon kiinnittämäsi ruuvit.
Vaihtoehtoisesti voit kiinnittää liesi-
tuulettimen kaappiin ylhäältäpäin.
Kiinnitä kulmaraudat tällöin laitteen
ulkovaipan etumaisiin kiinnityskohtiin.
Sulje tarpeettomat kiinnitysreiät mu-
kana toimitetuilla peitetarroilla.
43
Asennus
Sisääntyönnetty höyrynkeräyslippa pysyy paikallaan magneettien avulla.
Magneettien pitovoimaa voi säätää.
Säädä magneetit siten, että höyrynkeräyslippa pysyy sekä oikealta että vasemmalta varmasti paikallaan ja että se
on kevyt ottaa esiin. Säätämistä varten
laitteen mukana toimitetaan kulmaavain.
Säädä saman verran molemmista
reunoista. Kierrä ruuveja vähitellen
puoli kierrosta kerrallaan ja testaa
säätöä liikuttamalla höyrynkeräyslip-
paa.
– Kierrä säätöruuveja myötäpäivään:
Pitovoima kasvaa.
– Kierrä säätövuuveja vastapäivään: Pi-
tovoima pienenee.
Asennuskiskojen peitesuojukset on
tarkoitettu 16mm:n ja 19mm:n kalusteseinille. Käännä peitesuojukset
kalusteseinän paksuutta vastavaan
asentoon ja kiinnitä ne asennuskiskojen päälle.
44
Kiinnitä vielä peiteprofiili liesituuletin-
kaapin alapuolelle.
Asennus
Poista rasvansuodattimissa mahdolli-
sesti olevat suojakalvot ja aseta rasvansuodattimet takaisin paikoilleen.
Poistoilmaliitäntä
Työnnä aktiivihiilisuodatinaukkojen
peitelevy paikalleen alas ja napsauta
se kiinni. Se pysyy kiinni magneeteil-
la.
Käytä tarvittaessa sulkuläppää. Var-
mista, että läppä avautuu helposti ja
sulkeutuu automaattisesti
45
Asennus
dai2699
Kiinnitä poistoilmaputki poistoilma-
aukon liitäntäkaulukseen. Kiinnitä tai-
puisa putki letkunkiristimen avulla
(erikseen ostettava lisävaruste). Jos
käytät 125 mm:n poistoilmaputkea,
asenna mukana toimitettu kavennus-
kappale poistoilmaliitäntäkaulukseen
(ks. myös kappaletta "Hormiliitäntä").
Liitäntä huonetilaan palauttavaksi
Jos liesituuletinta ei voida rakenteellisten syiden vuoksi asentaa hormiin poistavaksi, se on muutettava huonetilaan
palauttavaksi. Tätä varten tarvitset
muuntosarjan, jonka voit hankkia valtuutetusta Miele-huoltoliikkeestä. Lisäksi tarvitset kaksi aktiivihiilisuodatinta
(ks. kappale "Tekniset tiedot").
Jos poistoilmaputki tulee ei-näkyvälle
alueelle liesituuletinkaapin yläosaan,
voit käyttää muuntosarjaa DUU150,
jossa on muoviritilä.
Asenna lopuksi poistoilmaputki liesi-
tuulettimen poistoilmaliitäntäkauluk-
seen.
Tee muut hormiliitäntään liittyvät
asennustyöt (ks. kappale Hormiliitän-
tä).
46
Jos poistoilmaputki tulee näkyvälle
alueelle, suosittelemme, että käytät
muuntosarjaa DUU151, jossa on teräksinen ritilä.
Asenna muuntosarja sarjan mukana
toimitetun asennusohjeen mukaisesti.
Huomaa, että poistoilmaritilä on
asennettava siten, ettei se missään
tapauksessa suuntaa poistoilmaa sei-
nää tai kattoa kohti, vaan huoneen
keskiosaa kohti.
Sulkuläppää ei tarvita, jos liesituuletin
asennetaan huonetilaan palauttavak-
si.
Asenna aktiivihiilisuodattimet paikoil-
leen (ks. kohta "Puhdistus ja hoito").
Sähköliitäntä
Lue kappaleet "Sähköliitäntä" ja "Tärkeitä turvallisuusohjeita" ennen sähköliitännän tekemistä ja noudata annettuja ohjeita.
Jos käytät ulkoista puhallinta (liesi-
tuuletinmallit ...EXT):
Liitä liesituuletin ja puhallinmoottori
toisiinsa yhdyskaapelin ja kuusinapai-
sen pistoliittimen avulla.
Asennus
Työnnä pistotulppa pistorasiaan.
47
Sähköliitäntä
Liesituulettimen saa liittää vain asianmukaiseen sukopistorasiaan AC 230 V
~ 50Hz.
Sähköliitännän on oltava normin
VDE0100 mukainen!
Turvallisuuden lisäämiseksi liitännän voi
varustaa DIN VDE 0100, osan 739 suositusten mukaisella vikavirtasuojakytkimellä, jonka laukeamisvirta on 30 mA
(DIN VDE 0664).
Käytä mahdollisuuksien mukaan pistotulppaliitäntää (normin VDE 0701 mukaan), koska se helpottaa laitteen huoltoa. Liitä liesituuletin pistorasiaan, josta
pistotulppa on tarvittaessa helppo irrottaa.
Mikäli liesituulettimen pistorasiaan ei
pääse käsiksi asennuksen jälkeen tai
mikäli liesituuletin asennetaan kiinteästi
sähköverkkoon, asennus on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä. Käytettävän kytkimen erotusvälin on oltava yli 3 mm.
Tällaisia kytkimiä ovat mm. johdonsuojakatkaisimet, sulakkeet ja kontaktorit
(EN 60335).
Tarvittavat sähköliitäntätiedot löydät
laitteen arvokilvestä (ks. kappaletta
"Huolto ja takuu"). Tarkista, että arvokilvessä ilmoitetut jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta.
48
Hormiliitäntä
Kun käytät liesituuletinta saman-
aikaisesti samaan huonetilaan sijoitetun tulisijan kanssa, voi syntyä myrkytysvaara!
Noudata ehdottomasti kappaleen
"Tärkeitä turvallisuusohjeita" ohjeita.
Jos olet epävarma, anna varmuuden
vuoksi nuohoojan tarkistaa, että liesituulettimen käyttö on turvallista.
Käytä ainoastaan tulenkestävästä
materiaalista valmistettuja sileitä tai
taipuisia poistoilmaputkia.
Jos liität liesituulettimen ulkoiseen
puhallinmoottoriin, varmista että
poistoilmaputki on riittävän tukeva
voimakasta puhallinmoottoria varten.
Ulkoinen puhallinmoottori saattaa aiheuttaa poistoilmaputkeen voimakkaan alipaineen, jolloin poistoilmaputki saattaa painua kasaan.
Noudata seuraavia ohjeita mahdollisimman suuren imutehon ja mahdollisimman hiljaisen ilmanpoistoäänen takaamiseksi:
– Poistoilmaputken halkaisija ei saisi ol-
la pienempi kuin 150 mm.
– Mikäli käytät litteitä hormikanavia,
hormikanavan poikkipinta-ala ei saa
olla pienempi kuin ilmanpoistoaukon
liitäntäkauluksen poikkipinta-ala.
– Poistoilmaputken on oltava mahdolli-
simman lyhyt ja suora.
– Käytä vain loivakaarteisia mutkakap-
paleita.
– Varmista että kaikki liitokset on tehty
kunnolla ja tiiviisti.
Ota huomioon, että ilmavirtauksen
kaikenlainen pienentäminen heikentää liesituulettimen imutehoa ja voimistaa laitteen käytöstä syntyviä ääniä.
Jos haluat johtaa poistoilman suoraan
ulos, käytä asennukseen erityistä teleskooppista seinäläpivientiä tai kattoläpivientiä (erikseen ostettavia lisävarusteita).
Jos johdat poistoilman hormikana-
vaan, käännä putken ilmanpoistokaulus ilmavirtauksen suuntaisesti.
Jos vedät poistoilmaputkea vaaka-
suoraan, putkessa on oltava vähintään 1 cm:n kaato jokaista putkimetriä kohti. Näin vältetään mahdollisen
kondenssiveden valuminen poistoilmaputkea pitkin liesituulettimeen.
Jos johdat poistoputken kylmiin tiloi-
hin, esim. katolle tai ullakon kautta,
lämpötilaerot putkiston eri osissa voivat muodostua suuriksi. Lämpötilaerot aiheuttavat kondenssiveden kerääntymistä putkiin. Tämän vuoksi
poistoilmaputki on eristettävä.
– Poistoilmaputki ei saa olla taittunut
eikä se saa olla painunut kasaan.
49
Hormiliitäntä
Kondenssivesisulku
Poistoilmaputken eristyksen lisäksi joissain tapauksissa on suositeltavaa asentaa kondenssivesisulku, joka kerää
poistoputkeen syntyneen kondenssiveden ja haihduttaa sen.
Näitä erikseen ostettavia kondenssivesisulkuja on kahdenkokoisia, 125 mm:n
ja 150 mm:n poistoputkia varten.
Äänenvaimennin
Voit asentaa poistoilmaputkeen äänenvaimentimen (erikseen ostettava lisävaruste). Se vähentää poistoilmaliitäntään
liittyvää melua.
Hormiin poistavana
Kun asennat kondenssivesisulkua,
tarkista että se tulee pystysuoraan ja
mahdollisimman lähelle liesituuletti-
men poistoilmaputken liitäntäkaulus-
ta.
Kondenssivesisulun kotelossa oleva
nuoli osoittaa, mihin suuntaan pois-
toilma ohjautuu.
Ulkoiseen puhaltimeen liitettävissä mal-
leissa (liesituuletinmallit ...EXT) kondenssivesisulku on valmiiksi asennettuna.
50
Äänenvaimennin vaimentaa poistoilmaputken kautta ulos kantautuvaa puhaltimen ääntä, mutta myös poistoilmaputken kautta ulkoa keittiöön kuuluvaa melua (esim. katumelua). Tätä varten äänenvaimennin tulee asentaa mahdollisimman lähelle ilman ulosmenoaukkoa.
Huonetilaan palauttavana
Asenna äänenvaimennin poistoilmaliitäntäkauluksen ja poistoilmaritilän väliin
. Vaadittava asennustila on tarkistettava tapauskohtaisesti.
Hormiin poistavana / ulkoinen moottori
Hormiliitäntä
Jotta puhallinmoottorin ääni ei kantautuisi keittiöön, asenna äänenvaimennin
ihan ulkoisen puhaltimen eteen. Jos
poistoilmaputki on pitkä, äänenvaimennin kannattaa kuitenkin asentaa liesituulettimen poistoilmakauluksen lähelle .
Kun käytät talon sisälle asennettua ulkoista puhallinta, voit asentaa toisen äänenvaimentimen puhallinmoottorin
taakse vaimentamaan poistoilmaputkesta ulos kantautuvaa puhaltimen
käyntiääntä.
51
Con@ctivity 2.0-toiminnon ottaminen käyttöön
Con@ctivity 2.0-tikun asentaminen
Jotta voisit käyttää Con@ctivity 2.0-toimintoa, keittotasoon on asennettava
Con@ctivity 2.0-tikku.
Noudata tikun asennuksessa
Con@ctivity 2.0-tikun asennusohjeita.
Con@ctivity 2.0-toiminnon ottaminen käyttöön
Jotta voisit käyttää Con@ctivity 2.0-toimintoa, sinun on luotava langaton yhteys keittotason ja liesituulettimen välille.
Edellytyksenä on, että molemmat laitteet on asennettu toimintavalmiiksi.
Sinun on luotava langaton yhteys liesituulettimen ja keittotason välille samanaikaisesti. Liesituulettimen kirjaaminen
järjestelmään on selitetty seuraavassa.
Keittotason kirjaaminen on selitetty kyseisen keittotason käyttö- ja asennusohjeessa. Tutustu toimintaohjeisiin jo
etukäteen.
Kirjaudu järjestelmään ensin liesituulettimesta, sitten keittotasosta.
Liesituulettimen kirjaaminen
Sekä keittotason että liesituulettimen
täytyy olla pois päältä.
Paina jälkikäyntitoiminnon valitsinta
515 noin 10sekunnin ajan, kunnes imutehon 1 merkkivalo syttyy.
Paina tämän jälkeen peräjälkeen
– painiketta "",
– sitten painiketta "",
– ja lopuksi valokytkintä .
Liesituuletin on nyt sisään-/uloskirjausti-
lassa.
Jos langatonta yhteyttä ei ole vielä
muodostettu, merkkivalot 2 ja 3 vilkkuvat samanaikaisesti.
Jos langaton yhteys on käytössä, merkkivalot 2 ja 3 palavat yhtäjaksoisesti
(Con@ctivity 2.0 on aktivoitu tai kaukosäädin on kirjattu järjestelmään).
Ota Con@ctivity 2.0 -toiminto käyt-
töön painamalla painiketta "".
Laite alkaa etsiä langatonta yhteyttä.
Kirjaa tällä välin keittotaso järjestel-
mään.
52
Con@ctivity 2.0-toiminnon ottaminen käyttöön
Keittotason kirjaaminen
Sillä välin kun liesituuletin etsii lan-
gatonta yhteyttä, aloita keittotason
kirjaaminen järjestelmään.
Tarkempia tietoja löydät keittotason
käyttöohjeesta.
Kun keittotasolta tulee vahvistus, että
se on kirjautunut järjestelmään, vahvista langattoman yhteyden muodostuminen painamalla liesituulettimen
jälkikäynnin valitsinta 515. Kaikki
merkkivalot sammuvat.
Vahvista myös keittotason kirjautumi-
nen.
Tämän jälkeen Con@ctivity 2.0-toiminto
on käyttövalmis.
Jollet vahvista kirjautumisia neljän ensimmäisen minuutin aikana, kirjautumiset peruuntuvat.
Laitteet kirjataan järjestelmään vain
kerran. Vaikka laitteet myöhemmin irrotettaisiin sähköverkosta tai esim.
sähkökatkon jälkeen laitteet pysyvät
edelleen kirjattuina järjestelmään.
Jos aktivointi epäonnistui
Jollei liesituulettimen ja keittotason
välille muodostu langatonta yhteyttä,
vaikka olet kirjannut molemmat lait-
teet järjestelmään, molemmat laitteet
täytyy ensin kirjata ulos ja sitten ta-
kaisin sisään järjestelmään.
Con@ctivity 2.0 -toiminnon poistaminen käytöstä
Voit kirjata liesituulettimen ulos järjes-
telmästä samalla tavalla kuin kirjasit
sen sisään. Paina tällöin sisään-/ulos-
kirjaustilassa painikkeen "" sijaan
painiketta "".
Kirjaa keittotaso ulos järjestelmästä
keittotason käyttöohjeen mukaisesti.
Huomaa, että kun katkaiset langattoman yhteyden, myös yhteys liesituulettimen kaukosäätimeen katkeaa ja se
on luotava uudelleen.
53
Huolto ja takuu
Jos laitteessa on toimintahäiriö, jota et
voi itse korjata, ota yhteys Miele-kauppiaaseen tai valtuutettuun Miele-huoltoliikkeeseen.
Tietoja lähimmästä valtuutetusta Mielehuoltoliikkeestä saat käyttöohjeen takasivulla olevasta puhelinnumerosta.
Huolto tarvitsee liesituulettimen tyyppija valmistusnumerot.
Molemmat tiedot löydät liesituulettimen
arvokilvestä.
Takuuaika ja takuuehdot
Tälle laitteelle on myönnetty kahden (2)
vuoden takuu.
Lisätietoja takuuehdoista löydät laitteen
mukana toimitetusta erillisestä takuuvihkosesta.
54
Tekniset tiedot
Puhallinmoottori* 90 W
Valaisimet
DA 3566 2 x 4,5 W
DA 3596 3 x 4,5 W
Kokonaisliitäntäteho*
DA 3566 99 W
DA 3596 103,5 W
Jännite, taajuus AC 230 V, 50 Hz
Sulake 10 A
Verkkoliitäntäjohdon pituus 1,5 m
Paino
DA 3566 15 kg
DA 3596 18 kg
DA 3566 EXT 13 kg
DA 3596 EXT 16 kg
*Liesituuletinmallien ...EXT liitäntäteho vaihtelee käytettävän ulkoisen puhaltimen mukaan.
Ulkoisen puhaltimen yhdyskaapelin pituus: 1,9m
Huonetilaan palauttavana erikseen ostettavien lisävarusteiden avulla:
Muuntosarja DUU150 tai DUU151 sekä aktiivihiilisuodatinsetti DKF19-1. Setti sisältää kaksi aktiivihiilisuodatinta.
Radiomoduuli (Zigbee)
Taajuuskaista 2,405 - 2,48 GHz
Enimmäislähetysteho 10 mW
55
Tekniset tiedot
Vaatimustenmukaisuusvakuutus
Miele vakuuttaa, että tämä liesituuletin täyttää direktiivin 2014/53/EU vaatimukset.
Täydellinen vaatimustenmukaisuusvakuutus on tilattavissa verkosta osoitteesta:
– www.miele.fi/c/kaeyttoeohjeet-385.htm
– Tarvitset tätä varten tuotteen nimen ja valmistusnumeron.
Vertailutestien tekijöille
Esitteessä "Melutasomittaukset" esitellään kaikki tarvittavat tiedot melutasomittauksista.
Käytä ehdottomasti aina tätä uusinta esitettä. Voit tilata sen sähköpostitse osoitteesta:
– asiakaspalvelu@miele.fi
Ilmoita tilauksessasi tarkka postiosoitteesi sekä liesituulettimen malli ja tyyppinu-
mero (ks. arvokilpi).
Ohje vertailutestien tekijöille:
Seuraavissa tietolehtisissä annetut tiedot on laskettu voimassa olevien normien
EN61501 ja EN60704-3 mukaisesti. Mittauskentän/keittotason ja liesituulettimen
alareunan välinen etäisyys testin aikana oli 600mm ja testausjännite 230V. Testit
suoritettiin ilman sulkuläppää.
56
Tekniset tiedot
Kotitalouksien liesituulettimia koskeva tuoteseloste
EU:n delegoitujen asetusten 65/2014 ja 66/2014 mukaan
MIELE
Mallitunniste / -merkki DA 3566
Vuotuinen energiankulutus (AEC
Energiatehokkuusluokka A+
Energiatehokkuusindeksi (EEI
Virtausdynaaminen hyötysuhde (FDE
Virtausdynaamisen hyötysuhteen luokka
A (tehokkain) G (vähiten tehokas) A
Valotehokkuus (LE
) 46,7 lx/W
hood
Valotehokkuusluokka
A (tehokkain) G (vähiten tehokas) A
Rasvansuodatuksen erotusaste 82,8 %
Rasvansuodatuksen erotusasteen luokka
A (tehokkain) G (vähiten tehokas) C
Mitattu ilmavirta parhaan hyötysuhteen pisteessä
Ilmavirta (vähimmäisnopeudella)
Ilmavirta (enimmäisnopeudella)
Ilmavirta (teho- tai pikatoiminnolla)
Enimmäisilmavirta (Q
max
)
Mitattu ilmanpaine parhaan hyötysuhteen pisteessä 402 Pa
A-painotettu äänitehotaso vähimmäisnopeudella 39 dB
A-painotettu äänitehotaso enimmäisnopeudella 51 dB
A-painotettu äänitehotaso (teho- tai pikatoiminnolla) 63 dB
Mitattu sähkön ottoteho parhaan hyötysuhteen pisteessä 101,0 W
Tehonkulutus pois päältä tilassa (Po) W
Tehonkulutus valmiustilassa (Ps) 0,15 W
Valaistusjärjestelmän nimellisteho 9,0 W
Valaistusjärjestelmän keskimääräinen valaistusvoimakkuus keittopinnal-la420 Ix
) 31,5 kWh/v
hood
) 41,5
hood
) 36,8
hood
333,0 m3/h
220 m3/h
400 m3/h
640 m3/h
640 m3/h
Ajan korotuskerroin 0,7
57
Tekniset tiedot
Kotitalouksien liesituulettimia koskeva tuoteseloste
EU:n delegoitujen asetusten 65/2014 ja 66/2014 mukaan
MIELE
Mallitunniste / -merkki DA 3566 EXT
Vuotuinen energiankulutus (AEC
Energiatehokkuusluokka A++
Energiatehokkuusindeksi (EEI
Virtausdynaaminen hyötysuhde (FDE
Virtausdynaamisen hyötysuhteen luokka
A (tehokkain) G (vähiten tehokas) Valotehokkuus (LE
) 46,7 lx/W
hood
Valotehokkuusluokka
A (tehokkain) G (vähiten tehokas) A
Rasvansuodatuksen erotusaste %
Rasvansuodatuksen erotusasteen luokka
A (tehokkain) G (vähiten tehokas) Mitattu ilmavirta parhaan hyötysuhteen pisteessä
Ilmavirta (vähimmäisnopeudella)
Ilmavirta (enimmäisnopeudella)
Ilmavirta (teho- tai pikatoiminnolla)
Enimmäisilmavirta (Q
max
)
Mitattu ilmanpaine parhaan hyötysuhteen pisteessä Pa
A-painotettu äänitehotaso vähimmäisnopeudella dB
A-painotettu äänitehotaso enimmäisnopeudella 0 dB
A-painotettu äänitehotaso (teho- tai pikatoiminnolla) dB
Mitattu sähkön ottoteho parhaan hyötysuhteen pisteessä W
Tehonkulutus pois päältä tilassa (Po) W
Tehonkulutus valmiustilassa (Ps) 0,15 W
Valaistusjärjestelmän nimellisteho 9,0 W
Valaistusjärjestelmän keskimääräinen valaistusvoimakkuus keittopinnal-la420 Ix
) 6,6 kWh/v
hood
) 32,4
hood
)
hood
m3/h
m3/h
m3/h
m3/h
m3/h
Ajan korotuskerroin
58
Tekniset tiedot
Kotitalouksien liesituulettimia koskeva tuoteseloste
EU:n delegoitujen asetusten 65/2014 ja 66/2014 mukaan
MIELE
Mallitunniste / -merkki DA 3596
Vuotuinen energiankulutus (AEC
Energiatehokkuusluokka A+
Energiatehokkuusindeksi (EEI
Virtausdynaaminen hyötysuhde (FDE
Virtausdynaamisen hyötysuhteen luokka
A (tehokkain) G (vähiten tehokas) A
Valotehokkuus (LE
) 40,0 lx/W
hood
Valotehokkuusluokka
A (tehokkain) G (vähiten tehokas) A
Rasvansuodatuksen erotusaste 82,8 %
Rasvansuodatuksen erotusasteen luokka
A (tehokkain) G (vähiten tehokas) C
Mitattu ilmavirta parhaan hyötysuhteen pisteessä
Ilmavirta (vähimmäisnopeudella)
Ilmavirta (enimmäisnopeudella)
Ilmavirta (teho- tai pikatoiminnolla)
Enimmäisilmavirta (Q
max
)
Mitattu ilmanpaine parhaan hyötysuhteen pisteessä 402 Pa
A-painotettu äänitehotaso vähimmäisnopeudella 39 dB
A-painotettu äänitehotaso enimmäisnopeudella 51 dB
A-painotettu äänitehotaso (teho- tai pikatoiminnolla) 63 dB
Mitattu sähkön ottoteho parhaan hyötysuhteen pisteessä 101,0 W
Tehonkulutus pois päältä tilassa (Po) W
Tehonkulutus valmiustilassa (Ps) 0,15 W
Valaistusjärjestelmän nimellisteho 13,5 W
Valaistusjärjestelmän keskimääräinen valaistusvoimakkuus keittopinnal-la540 Ix
) 34,7 kWh/v
hood
) 44,4
hood
) 36,8
hood
333,0 m3/h
220 m3/h
400 m3/h
640 m3/h
640 m3/h
Ajan korotuskerroin 0,7
59
Tekniset tiedot
Kotitalouksien liesituulettimia koskeva tuoteseloste
EU:n delegoitujen asetusten 65/2014 ja 66/2014 mukaan
MIELE
Mallitunniste / -merkki DA 3596 EXT
Vuotuinen energiankulutus (AEC
Energiatehokkuusluokka A++
Energiatehokkuusindeksi (EEI
Virtausdynaaminen hyötysuhde (FDE
Virtausdynaamisen hyötysuhteen luokka
A (tehokkain) G (vähiten tehokas) Valotehokkuus (LE
) 40,0 lx/W
hood
Valotehokkuusluokka
A (tehokkain) G (vähiten tehokas) A
Rasvansuodatuksen erotusaste %
Rasvansuodatuksen erotusasteen luokka
A (tehokkain) G (vähiten tehokas) Mitattu ilmavirta parhaan hyötysuhteen pisteessä
Ilmavirta (vähimmäisnopeudella)
Ilmavirta (enimmäisnopeudella)
Ilmavirta (teho- tai pikatoiminnolla)
Enimmäisilmavirta (Q
max
)
Mitattu ilmanpaine parhaan hyötysuhteen pisteessä Pa
A-painotettu äänitehotaso vähimmäisnopeudella dB
A-painotettu äänitehotaso enimmäisnopeudella 0 dB
A-painotettu äänitehotaso (teho- tai pikatoiminnolla) dB
Mitattu sähkön ottoteho parhaan hyötysuhteen pisteessä W
Tehonkulutus pois päältä tilassa (Po) W
Tehonkulutus valmiustilassa (Ps) 0,15 W
Valaistusjärjestelmän nimellisteho 13,5 W
Valaistusjärjestelmän keskimääräinen valaistusvoimakkuus keittopinnal-la540 Ix
) 9,9 kWh/v
hood
) 43,4
hood
)
hood
m3/h
m3/h
m3/h
m3/h
m3/h
Ajan korotuskerroin
60
Saksa
Miele & Cie. KG
Carl-Miele-Straße 29
33332 Gütersloh
Miele Oy
Porttikaari 6
Porttipuisto
01200 Vantaa
Puhelin:
Faksi:
Sähköposti: asiakaspalvelu@miele.fi
Internet: www.miele.fi
(09) 875 970
(09) 875 97399
DA 3566
DA 3596
DA 3566 EXT
DA 3596 EXT
M.-Nr. 10 100 070 / 02fi-FI
Loading...
