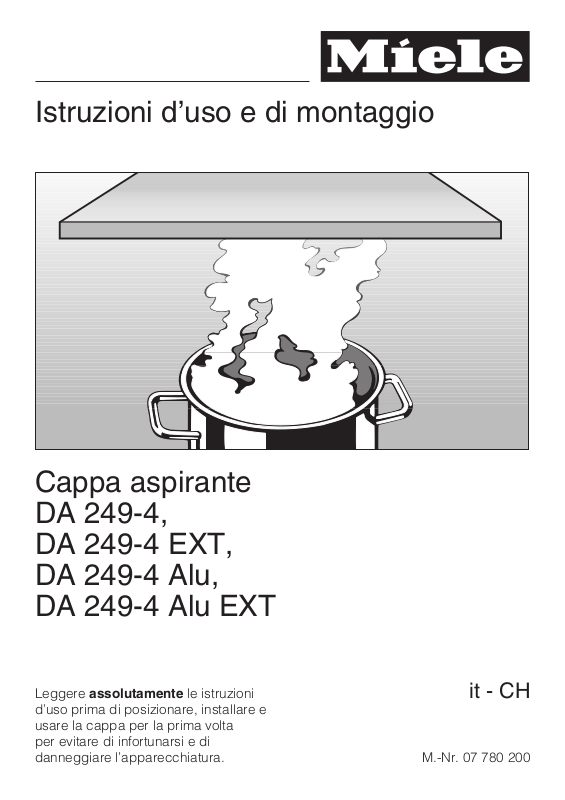

Istruzioni d’uso e di montaggio

Cappa aspirante
DA 249-4,
DA 249-4 EXT,
DA 249-4 Alu,
DA 249-4 Alu EXT

Leggere assolutamente le istruzioni
d’uso prima di posizionare, installare e
usare la cappa per la prima volta
per evitare di infortunarsi e di
danneggiare l’apparecchiatura.

it-CH

M.-Nr. 07 780 200

Indice

Tutela dell’ambiente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Consigli e avvertenze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Descrizione apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Miele|home . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Con|ctivity ......................................................14

Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Attivare il ventilatore................................................15

Impostare la potenza di aspirazione ...................................15

Livello intenso ..................................................15

Funzione aspirazione prolungata .....................................16

Spegnere il ventilatore ..............................................16

Accendere la luce per il piano di cottura ...............................17

Regolare l’intensità luminosa .........................................17

Spegnere la luce per il piano di cottura ................................17

Contatore ore di esercizio ...........................................17

Manutenzione e pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Superfici esterne ..................................................21

Gruppo filtrante e filtro antigrasso .....................................22

Sistemare in sede / sostituire il filtro a carbone attivo ......................25

Sostituire la lampadina alogena ......................................27

Dimensioni cappa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Distanza tra piano cottura e cappa di sfiato (S)........................29

Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Accessori per l’installazione .........................................30

Istruzioni per il montaggio ...........................................32

Foglio protettivo ...................................................32

Smontaggio ......................................................32

Tubo di sfiato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Dispositivo intercettazione condensa ..................................34

Insonorizzatore ...................................................35

Collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

2

Indice

Funzionamento con modulo di comando DSM 400 . . . . . . . . . . . . . . . . . . . . . 37

Collegamento a un interruttore a contatto sulla finestra..................37

Collegamento senza potenziale ....................................37

Collegamento a un interruttore a pulsante ............................38

Servizio assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

3

Tutela dell’ambiente

Smaltimento imballaggio

L’imballaggio protegge l’apparecchio
da eventuali danni durante il trasporto.
Le diverse parti dell’imballaggio sono
fatte con materiali conformi alla tutela
dell’ambiente e sono pertanto riciclabili.

Se dunque le diverse parti dell’imbal­laggio vengono smaltite correttamente,
si contribuirà a ridurre il consumo di
materie prime e a diminuire il volume
dei rifiuti. Il fornitore ritira l’imballaggio.

Le parti dell’imballaggio (ad es. fogli di
plastica, polistirolo) possono essere
fonte di pericolo per i bambini. Pericolo
che si soffochino! Conservare quindi le
parti dell’imballaggio fuori dalla portata
dei bambini e smaltirle correttamente il
più presto possibile.

Smaltimento apparecchi fuori
uso

In generale gli apparecchi fuori uso
contengono materiali riutilizzabili. Con
tengono pure sostanze nocive per l'am
biente ma necessarie per il corretto fun
zionamento e la sicurezza dell'apparec
chio. Se non smaltite correttamente,
queste sostanze possono danneggiare
la salute delle persone e l'ambiente.
Evitare quindi assolutamente di smaltire
il vecchio apparecchio coi rifiuti con
venzionali.

Si raccomanda quindi espressamente
di depositarlo nei punti di raccolta uffi­ciali, riservati alle apparecchiature elet­triche ed elettroniche.

-

-

-

-

-

Fino a quando il vecchio apparecchio
non viene prelevato, accertarsi che non
costituisca una fonte di pericolo per i
bambini. Informazioni più dettagliate
sono contenute nel capitolo "Consigli e
avvertenze".

4

Questa cappa aspirante è fabbrica
ta in conformità alle vigenti norme di
sicurezza. Usi non consoni a quelli
previsti possono costituire una fonte
di pericolo per l’utente e danneggia
re altresì l’apparecchio.

Leggere attentamente le istruzioni
prima di usare la cappa per la prima
volta. Il libretto contiene importanti
informazioni riguardanti l’installa
zione, la sicurezza, l’uso e la manu
tenzione per evitare infortuni e danni
all'apparecchiatura.

Conservare il libretto delle istruzioni!
Potrebbe rendersi necessario con­sultarlo o servire a un altro utente!

-

-

-

-

Uso specifico

Questa cappa aspirante è destinata

~

esclusivamente ad uso domestico o ad
altri usi simili, come ad esempio:

–

in negozi, uffici o altri locali di lavoro,

–

in tenute agricole,

–

in alberghi, motel, pensioni con pri
ma colazione e altre case di soggior
no per uso da parte dei clienti.

Usare la cappa aspirante secondo

~

le modalità convenzionali per uso casa
lingo per evacuare e depurare le fuma
ne che si sviluppano durante la cottura.

-

Consigli e avvertenze

Tutti gli altri usi non sono consentiti.

~

Miele declina ogni responsabilità per
danni derivanti da usi non conformi a
quelli previsti e da errate manipolazioni
dei comandi.

Le persone che a causa delle loro

~

condizioni fisiche, sensoriali, mentali e
anche per inesperienza non sono in
grado di far funzionare la cappa da
sole possono usarla solo se sorvegliate
e istruite da una persona competente.

Sorvegliare i bambini

Sorvegliare i bambini se sono vicini

~

alla cappa quando è in funzione. Evita­re che i bambini giochino con l'appa­recchio.

I più piccoli possono far funzionare

~

la cappa senza essere sorvegliati, solo
se sono stati convenientemente istruiti
sulle modalità d’uso. I bambini dovran­no essere al corrente dei pericoli deri­vanti da un'errata manipolazione dei
comandi.

Se la cappa aspirante è dotata di

~

luci alogene, tenere presente che le
lampadine quando sono accese diven
tano molto calde e rimangono tali per

­un po' di tempo anche dopo averle

spente. Osservare che i bambini non
tocchino le lampadine alogene fino a

­quando sono calde, per evitare che si

­scottino.

-

5

Consigli e avvertenze

Sicurezza tecnica

Prima di installare la cappa, control

~

lare se si notano danni visibili. In caso
affermativo, evitare assolutamente di
usare l'apparecchio. Se l'apparecchio è
danneggiato, la sicurezza dell'utente
non è garantita.

Prima di collegare la cappa aspiran

~

te alla rete elettrica, accertarsi che i
dati di allacciamento (tensione e fre
quenza), riportati nella targhetta di ma
tricola, corrispondano a quelli della rete
elettrica.
I dati devono assolutamente corrispon
dere tra loro. Diversamente la cappa ri­marrebbe danneggiata. In caso di dub­bio, rivolgersi a un elettricista.

La sicurezza elettrica della cappa

~

aspirante è garantita solo se è collega­ta a un conduttore di protezione di
messa a terra, installato conformemen­te alle norme. È oltremodo importante
che tale dispositivo di sicurezza sia
presente ed efficiente. In caso di dub­bio, far controllare l’installazione di
casa da un elettricista qualificato. La
casa produttrice declina ogni respon
sabilità per eventuali infortuni (scosse
elettriche!) e guasti derivanti dalla man
canza di un conduttore di protezione di
messa a terra o se tale dispositivo è in
terrotto.

Per il corretto funzionamento, usare

~

la cappa solo a montaggio ultimato.

Aprire l'involucro solo in base alle

~

istruzioni per l'installazione e per i lavori
di manutenzione e pulizia. Evitare asso
lutamente di aprire altre parti dell'in
volucro.
Se si toccano collegamenti elettrici o si

-

-

-

modificano parti elettriche o meccani
che, possono insorgere pericoli per

­l'utente e il funzionamento corretto della

cappa può rimanere compromesso.

I lavori per l’installazione ed even

~

tuali interventi vanno fatti esclusivamen
te da persone qualificate, autorizzate
da Miele.

­Se l’installazione e le riparazioni non

sono fatte correttamente, possono in
sorgere gravi pericoli per l’utente e veri

­ficarsi danni all'apparecchio per i quali

la casa produttrice declina ogni re
sponsabilità.

-

Se il cavo di collegamento fosse

~

danneggiato, per motivi di sicurezza
dovrà essere sostituito da una persona
qualificata.

Sostituire le parti difettose solo con

~

pezzi originali Miele. Solo se si usano
pezzi originali, la casa produttrice ga­rantisce la sicurezza dell'apparecchio.

Per i lavori di installazione e nel

~

caso di interventi, si dovrà staccare la
cappa aspirante dalla rete elettrica. La
cappa è staccata dalla rete elettrica se
viene soddisfatta una delle seguenti
premesse:

­–

il fusibile dell’impianto elettrico è di

-

sinserito,

–

il fusibile a vite è rimosso dalla sua
sede,

–

il collegamento elettrico della cappa
è staccato dalla rete elettrica.
Se il collegamento è con spina: per
togliere la spina dalla presa, afferrare

-

la spina e non tirare il cavo.

-

-

-

-

-

-

-

6

Consigli e avvertenze

Il collegamento della cappa alla rete

~

elettrica non deve essere effettuato con
prese multiple e prolunghe non adatte.
La sicurezza elettrica non sarebbe ga
rantita. Pericolo di surriscaldamento.

Per le cappe aspiranti, predisposte

~

per il collegamento a un ventilatore
esterno (modelli serie ...EXT), si dovrà
inoltre provvedere a collegare le due
unità con un cavo di allacciamento me
diante lo speciale dispositivo di colle
gamento.
Questi modelli devono venire combinati
solo con un ventilatore esterno Miele.

Se la cappa viene installata in luoghi

~

non fissi (ad esempio imbarcazioni), i
lavori dovranno essere effettuati da per­sone qualificate e solo se vengono sod­disfatte le premesse che garantiscono
la sicurezza per l’uso dell’apparecchio.

-

-

Funzionamento contemporaneo con
un impianto di riscaldamento a legna

Attenzione! Pericolo di intossicazio
ne da gas!

-

Osservare la massima precauzione

~

se la cappa viene installata in un locale
provvisto di riscaldamento a fiamma o
di impianto di ventilazione combinato.
Gli impianti di combustione con fiam­ma, ad es. fornelli a gasolio, gas, car­bone, scaldacqua istantanei, scaldac­qua normali, fornelli elettrici, forni e al­tro, sottraggono, infatti, l'aria dall'am­biente dove si trovano ed espellono
all'esterno i gas di combustione attra
verso un camino.
Anche la cappa aspirante, se funziona
a sfiato, sottrae l'aria dalla cucina ean
che dai locali attigui.
Se, quindi, l'aerazione non è sufficiente,
si produce una depressione. In tal
modo gli impianti di combustione a fuo
co non hanno sufficiente aria per fun
zionare correttamente.

-

-

-

-

-

Conseguentemente i gas di combustio
ne potrebbero venire aspirati nel locale
attraverso il camino o il pozzo di eva
cuazione. Pericolo mortale di intossica
zione da gas!

-

-

-

7

Consigli e avvertenze

Per escludere pericoli di intossicazione
da gas nel caso in cui la cappa aspi
rante funzioni contemporaneamente
con altri impianti a fiamma o di aerazio
ne, si dovrà osservare che nel locale ci
sia una depressione massima di 4 Pa
(0,04 mbar) per evitare che i gas di
combustione degli impianti a fuoco
vengano risucchiati all'interno.

Per evitare che la depressione scenda
oltre questo valore minimo, si dovrà
praticare un'apertura non chiudibile, ad
es. in porte o finestre, per permettere
una sufficiente aerazione per la combu
stione degli impianti a fuoco.
Osservare che la sezione dell'apertura
sia sufficientemente grande.
In via di massima una sola apertura di
ventilazione e di evacuazione nel muro
non garantisce una sufficiente aerazio
ne.

-

Per il funzionamento corretto può ren
dersi necessario:

combinare la cappa con un interrut

–

­tore a contatto installato su una fine

stra che consenta il funzionamento
della cappa solo se la finestra è suffi
cientemente aperta, oppure

dotare la cucina di un ventilatore o di

–

una apertura a saracinesca funzio
nante a motore che si attivano auto
maticamente quando si accende la
cappa, oppure

dotare l'impianto di riscaldamento a

–

fiamma di un dispositivo automatico
che lo spegna quando si attiva la
cappa.

Il modulo di comando Miele DSM 400
offre la possibilità di combinare diverse
componenti con la cappa aspirante
(v. voce "Funzionamento con modulo di
comando DSM 400").
Il modulo si può acquistare come ac­cessorio speciale.

-

In tutti i casi, si consiglia di rivolgersi
a uno spazzacamino autorizzato o a
un esperto di impianti di aerazione.

Se la cappa funziona a riciclo d'aria, la
presenza di impianti di combustione a

-

fuoco non costituisce alcun problema
per quanto riguarda la ventilazione.

-

-

-

-

-

-

,

Per valutare correttamente la si
tuazione si dovrà tenere presente
l’aerazione complessiva dei locali. Si
consiglia pertanto di rivolgersi allo
spazzacamino autorizzatooaun
esperto di impianti di aerazione.

8

-

Consigli e avvertenze

Uso corretto

Non attivare la cappa se si cucina a

~

fuoco vivo, alla fiamma, alla griglia ecc.
Se la cappa è in funzione, le fiamme
possono venire aspirate nel filtro. A
causa dell’unto depositatosi, possono
propagarsi e provocare un incendio!

Mettere sempre il recipiente di cot

~

tura sul fornello a gas acceso. Se si to
glie, anche per breve tempo, il reci
piente di cottura, spegnere il fornello a
gas.
Regolare la fiamma in modo che non
esca dal fondo del recipiente di cottura.

Evitare di surriscaldare il recipiente di
cottura, ad es. se si usa un wok.
La cappa potrebbe rimanere danneg­giata dal calore eccessivo.

Quando si cucina si dovrà sempre

~

attivare la cappa.
Se la cappa non viene attivata si può
formare condensa. Col tempo la con­densa potrebbe intaccare e danneg­giare la cappa.

-

-

Non usare mai la cappa senza filtri

~

antigrasso.
Si eviterà che l'unto aspirato si depositi
nella cappa. Col tempo il funzionamen
to verrebbe compromesso.

Pulire periodicamente i filtri antigras

~

so.
Se eccessivamente sporchi di unto
possono prendere fuoco! (v. voce "Ma

­nutenzione e pulizia").

Tenere presente che durante la cot

~

tura la cappa può riscaldarsi in seguito
al calore che sale.
Toccare quindi l'involucro della cappa
e i filtri antigrasso solo dopo che la
cappa si è raffreddata.

Non usare mai la macchina a vapo-

~

re per pulire la cappa.
Il getto di vapore potrebbe giungere a
contatto con le componenti elettriche e
provocare un corto circuito!

-

-

-

-

Osservare la cottura se si cucina

~

con molto olio o grasso commestibile e
con la friggitrice. L’olio e il grasso, infat
ti, potrebbero surriscaldarsi e prendere
fuoco.
Se la cappa è in funzione, le fiamme
potrebbero venire risucchiate e provo
care un incendio!

-

-

9

Consigli e avvertenze

Installazione corretta

Controllare le istruzioni del casa pro

~

duttrice del piano di cottura se è con
sentito installare una cappa di aspira
zione.

Se la casa produttrice del piano di

~

cottura non indica una distanza di sicu
rezza maggiore, tra il piano di cottura e
il bordo inferiore della cappa aspirante
si dovranno mantenere le distanze di si
curezza riportate alla voce "Dimensioni
cappa".

Se la cappa aspirante viene installata
sopra diverse apparecchiature contrad­distinte da differenti distanze minime di
sicurezza, si dovrà mantenere la distan­za maggiore di sicurezza indicata per
le diverse apparecchiature.

Non è consentito installare la cappa

~

aspirante sopra fornelli a combustibile
solido.

Per la conduttura di sfiato si dovran-

~

no usare esclusivamente tubi o flessibili
di materiale non infiammabile, disponi
bili presso il concessionario o il servizio
assistenza Miele.

-

-

-

Accessori

È permesso incorporare o allacciare

-

~

all'apparecchio componenti espressa
mente consentite da Miele. In caso
contrario vengono annullati i diritti di
garanzia e la responsabilità della casa
produttrice.

-

La casa produttrice declina ogni re

­sponsabilità per infortuni e danni de
rivanti dall’inosservanza delle norme
di sicurezza o da usi non appropriati
dell’apparecchio.

-

-

-

Il tubo di sfiato non deve venire col

~

legato alla canna fumaria di una stufa o
di un impianto termico a gas e nemme
no a un pozzo di aerazione per locali
con caminetto.

Se il tubo di sfiato viene collegato a

~

una canna fumaria o di aerazione fuori
uso, si dovranno osservare le disposi
zioni ufficiali in merito.

10

-

-

-

Funzionamento

La cappa aspirante funziona

. . . con tubo di sfiato

L’aria aspirata viene depurata dal grup
po filtrante e dal filtro antigrasso e suc
cessivamente espulsa all’esterno.

La cappa aspirante è dotata di valvola
di ritenuta nel caso in cui la conduttura
di sfiato in sede non fosse dotata di
questo dispositivo.

La valvola di ritenuta interrompe il pas­saggio dell'aria interna ed esterna
quando la cappa è spenta.

Rimane chiusa se la cappa non è in
funzione.

Se la cappa aspirante viene attivata,
anche la valvola di ritenuta si apre, per­mettendo così l’evacuazione dei vapori
e odori di cucina.

...ariciclo d’aria

(se convenientemente adattata e prov
vista di filtro a carbone attivo; set e filtro
acquistabili. v. "Dati tecnici").

-

-

L’aria aspirata, oltre che dal gruppo fil
trante e dal filtro antigrasso, viene de
purata da un filtro a carbone attivo.
L'aria depurata viene espulsa nella cu
cina attraverso le aperture del tubo te­lescopico della cappa.

Il filtro a carbone attivo è disponibile
come accessorio speciale (v. "Dati tec­nici").

Se la cappa funziona a riciclo d'aria,
osservare che il filtro a carbone attivo
sia in sede (v. "Manutenzione e puli­zia").

...econventola esterna

(cappe serie ...EXT)

-

-

-

-

Perle cappe della serie ...EXT il ventila
tore di aspirazione viene installato in un
posto adatto all'esterno del locale.

Il ventilatore esterno viene collegato
con un cavo alla cappa aspirante e fat
to funzionare con i dispositivi di coman
do della cappa aspirante.

-

-

-

11

Descrizione apparecchiatura

12

Descrizione apparecchiatura

a camino telescopico

b uscita aria riciclo

(solo per funzionamento a riciclo e con
accessorio acquistabile)

c camino

d schermo antifumane

e luce piano cottura

f filtro a carbone attivo

accessorio acquistabile per funziona
mento a riciclo

g filtro antigrasso

h gruppo filtrante

i tasto luce piano di cottura

operando col tasto è possibile accen­dere, spegnere e regolare l’intensità
della luce per il piano di cottura

j tasto acceso/spento per ventilatore

k tasti impostazione potenza

di aspirazione

l tasto funzione aspirazione prolun

gata

azionando il tasto si attiva la funzione
aspirazione prolungata; il ventilatore si
spegne automaticamente dopo5o15
minuti a seconda dell'impostazione

-

m tasto filtro antigrasso

la spia di controllo si accende quando il
filtro antigrasso e il gruppo filtrante de
vono venire puliti;

dopo aver pulito il filtro antigrasso, col
tasto si può azzerare il contatore per le
ore di esercizio (v. voce "Manutenzione
e pulizia")

e, inoltre, visualizzare o modificare il
numero delle ore di esercizio

n tasto filtro a carbone attivo

la spia di controllo del tasto si accende
quando si deve sostituire il filtro a car­bone attivo, necessario per il funziona­mento a riciclo d’aria; in questo caso,
alla prima messa in funzione, si dovrà
attivare il contatore delle ore di eserci­zio;

dopo aver sostituito il filtro a carbone
attivo, col tasto è possibile azzerare il
contatore delle ore di esercizio (v. voce
"Manutenzione e pulizia")

-

e, inoltre, visualizzare o modificare il
numero delle ore di esercizio

-

La descrizione dettagliata delle fun
zioni è riportata nel capitolo "Uso".

-

13

Miele|home

Con|ctivity

+

+

Questa cappa aspirante è predisposta
per la comunicazione di dati.

Il modulo di comunicazione
XKM 2000 DA a, acquistabile, consen­te di comandare automaticamente la
cappa a seconda dello stato di funzio­namento di un piano di cottura elettrico
autonomo Miele.

Per trasmettere i dati è indispensabile
che anche il piano di cottura sia dotato
del rispettivo modulo di comunicazione
b.

Quando si accende il piano di cottu

–

ra, anche l'illuminazione e il ventilato
re della cappa si attivano.

dai2385

Durante la funzione di cottura, si atti

–

va automaticamente il corretto livello
di aspirazione a seconda del numero
delle zone di cottura accese e delle
gradazioni impostate.

A cottura ultimata, il ventilatore si

–

spegne automaticamente dopo la
funzione di aspirazione prolungata,
come pure l'illuminazione del piano
di cottura.

Informazioni dettagliate per il funziona­mento sono contenute nelle istruzioni
d'uso del modulo XKM 2000 DA.

Il modulo di comunicazione viene in­stallato nella cappa d'aspirazione vici­no al ventilatore e collegato ai comandi
della cappa.

L'installazione deve venire effettuata
da un tecnico del servizio assistenza
Miele o da un elettricista qualificato.

-

-

-

Il piano di cottura trasmette i dati di fun
zionamento tramite la rete elettrica (po
werline) c alla cappa aspirante.

14

-

-

Uso

Attivare il ventilatore

Premere il tasto "acceso/spento

^

(on/off)".

Il ventilatore si attiva al livello "II".
La spia di controllo si accende.

Se la cappa è collegata col modulo
Miele DSM 400 a un interrutore a
contatto sulla finestra, non è possibi
le attivare il ventilatore se la finestra
è chiusa. La spia di controllo lam­peggia.

Impostare la potenza di
aspirazione

Disattivazione automatica livello
intenso

È possibile regolare il livello intenso in
modo che il ventilatore di aspirazione si
abbassi automaticamente al livello "III"
dopo 10 minuti di funzionamento.

Per attivare questa funzione, il venti

^

latore e la luce dovranno essere ac
cesi.

-

^ Premere per circa 10 secondi il tasto

per la funzione "aspirazione prolun­gata". La prima spia di controllo
dell'indicatore livello di aspirazione si
accende.

^ Premere successivamente uno dopo

l'altro

-

-

^

Operando coi tasti "– / +", impostare
la potenza di aspirazione desiderata:

tasto "+" = maggiore potenza,
tasto "–" = minore potenza.

Se le fumane e gli odori sono nel limite
del normale, è sufficiente attivare le po
tenze di aspirazione da "I" a "III".

Livello intenso

Se le fumane e gli odori sono eccessivi,
ad es. se si arrostisce, si potrà attivare
il livello di aspirazione intenso "IV".

–

il tasto della luce per il piano di cottura,

­–

il tasto "–" e nuovamente

–

il tasto della luce per il piano di cottura.

15

Uso

Se lo spegnimento automatico non è at
tivato, le spie di controllo delle potenze
di aspirazione "I" e"IV" lampeggiano.

Per attivare lo spegnimento automati

^

co, premere il tasto "+".
Le spie di controllo dei livelli di aspi
razione "I" e "IV" rimangono accese.
Per disattivare la funzione, premere il
tasto "–".

Funzione aspirazione
prolungata

Indipendentemente dalla modalità di
funzionamento della cappa, a cottura

­ultimata si consiglia di lasciare accesa

la cappa per alcuni minuti per espellere
a fondo le fumane e gli odori di cucina.

-

In tal modo l'aria della cucina rimane
priva di fumane e odori sgradevoli.

­Se si attiva la funzione "aspirazione pro

lungata", la cappa si spegne automati
camente a seconda della durata impo
stata.

-

-

-

^ Confermare l'impostazione con il ta-

sto per "l'aspirazione prolungata".

Se l’operazione non viene confermata
entro 4 minuti dall’impostazione, conti­nua a rimanere attiva l'impostazione
precedente.

^ Terminata la cottura, premere il tasto

"aspirazione prolungata" quando il
ventilatore è in funzione.

– 1 volta: il ventilatore si spegne dopo

5 minuti (spia di controllo a sinistra).

– 2 volte: il ventilatore si spegne dopo

15 minuti (spia di controllo a destra).

Per disattivare la funzione "aspirazione
prolungata", premere nuovamente il ta
sto. In questo caso il ventilatore non si
spegne automaticamente.

Spegnere il ventilatore

^

Spegnere il ventilatore col tasto "ac
ceso/spento".

Anche la spia di controllo si spegne.

-

-

16

Uso

Accendere la luce per il piano
di cottura

È possibile accendere e spegnere la
luce per il piano di cottura indipenden
temente dal ventilatore di aspirazione.

Per accendere la luce, premere bre

^

vemente il rispettivo tasto.
La spia di controllo si accende.
La luce si accende con la massima in

tensità.

-

-

Regolare l’intensità luminosa

È possibile regolare a piacere l’intensità
luminosa della luce per il piano di cottu­ra.

^ Per regolare l’intensità luminosa:

dopo aver acceso la luce, mantenere

premuto il tasto.

La luce si attenua gradualmente fin

ché il tasto viene rilasciato.

-

Disinserzione di sicurezza

Il ventilatore si spegne automaticamen
te se rimane in funzione per 10 ore e
non si azionano i comandi. La luce, in

­vece, rimane accesa.

Per riattivare il ventilatore, premere

^

nuovamente il tasto "acceso/spento".

Contatore ore di esercizio

La durata del tempo di esercizio viene
memorizzata dall’apparecchiatura.

Il contatore delle ore di esercizio se­gnala quando si deve pulire il filtro anti­grasso o sostituire quello a carbone at­tivo.

Azzerare il contatore ore di esercizio
del filtro antigrasso

-

-

^

Se si preme nuovamente il tasto,
l’intensità luminosa aumenta gradual
mente finché si rilascia il tasto.

Mantenendo premuto il tasto l’intensità lu
minosa si attenua o aumenta in modo al
terno.

Spegnere la luce per il piano di
cottura

^

Per spegnere la luce, premere breve
mente il rispettivo tasto.

Anche la spia di controllo si spegne.

Trascorse 30 ore di esercizio, o una du

­rata impostata dall'utente, la spia di

controllo del tasto delle ore di esercizio

­del filtro antigrasso si accende. Suc

­cessivamente si dovranno pulire il filtro

antigrasso e il gruppo filtrante.
Il contatore delle ore esercizio dovrà

inoltre venire azzerato.

^

Con il ventilatore acceso, mantenere

­premuto per circa 3 secondi il tasto

delle ore di esercizio filtro antigrasso.

La spia di controllo del tasto si spegne.

-

-

17

Uso

Visualizzare le ore di esercizio del fil
tro antigrasso

Prima che la durata di esercizio sia fini
ta, è possibile verificare la percentuale
del tempo di esercizio trascorso.

Accendere il ventilatore col tasto "ac

^

ceso/spento".

^ Mantenere premuto il tasto del filtro

antigrasso.

Successivamente una o più spie dei ta­sti "– / +" lampeggiano.

Modificare le ore di esercizio del con

­tatore filtro antigrasso

È possibile programmare la durata di

­esercizio secondo le esigenze personali.

Impostare una durata di esercizio

–

breve se si arrostisce o frigge fre
quentemente.

Se si cucina con pochi grassi, impo

–

stare una durata di esercizio prolun

-

gata.
Se si cucina occasionalmente, impo

–

stare ugualmente una durata di eser
cizio breve. I depositi di grasso col
tempo si induriscono e sarà quindi
più difficile pulire il filtro antigrasso.

Alla consegna, il contatore di esercizio
del filtro antigrasso è regolato per
30 ore. A seconda delle esigenze si
possono impostare 20, 30, 40 o 50 ore
di esercizio.

-

-

-

-

-

-

Il numero delle spie di controllo che
lampeggiano indica in percentuale il
tempo di esercizio già trascorso: più
precisamente:

1 spia di controllo = 25 %
2 spie di controllo = 50 %
3 spie di controllo = 75 %
4 spie di controllo = 100 %

Il tempo di esercizio già trascorso rima
ne memorizzato anche se si spegne la
cappa aspirante o se l’erogazione elet
trica viene interrotta.

18

^

Spegnere il ventilatore col tasto "ac
ceso/spento".

^

Premere contemporanemante i tasti
della funzione aspirazione prolungata

-

e del filtro antigrasso.

La spia di controllo del filtro antigrasso

­e una dei tasti "– / +" lampeggiano.

-

Impostare/modificare le ore di
esercizio del contatore del filtro a
carbone attivo

Uso

Le spie di controllo dei tasti "– / +" indi
cano la durata di esercizio impostata:

a

1

spia da sinistra = 20 ore

a

2

spia da sinistra = 30 ore

a

3

spia da sinistra = 40 ore

a

4

spia da sinistra = 50 ore.

Operando coi tasti "– / +" impostare

^

la durata desiderata.

^ Memorizzare l’operazione col tasto

del filtro antigrasso.

Tutte le spie di controllo di spengono.

Se l’operazione non viene conferma­ta entro 4 minuti dall’impostazione,
rimangono memorizzati i dati già
programmati.

(funzionamento a riciclo aria)

­Il filtro a carbone attivo è indispensabile

se la cappa funziona a riciclo d’aria.
Il contatore delle ore di esercizio del fil

tro a carbone attivo non è attivato alla
consegna.

Per impostare la durata di esercizio se
condo le esigenze personali:

^ spegnere il ventilatore col tasto "ac-

ceso/spento".

^ Premere contemporaneamente i tasti

per l'aspirazione prolungata e del fil
tro a carbone attivo.

La spia di controllo del filtro a carbone
attivo e una dei tasti "– / +" lampeggiano.

-

-

-

Le diverse spie di controllo dei tasti
"– / +" indicano la durata del tempo
d’esercizio:

a

1

spia da sinistra = 120 ore

a

2

spia da sinistra = 180 ore

a

3

spia da sinistra = 240 ore

a

4

spia da sinistra = disattivato.

19

Uso

Operando coi tasti "– / +" impostare

^

la durata desiderata.

Memorizzare l’impostazione col tasto

^

del filtro a carbone attivo.

Tutte le spie di controllo di spengono.

Se l’operazione non viene conferma
ta entro 4 minuti dall’impostazione,
rimangono memorizzati i dati già
programmati.

Azzerare il contatore delle ore di
esercizio del filtro a carbone attivo

Trascorse le ore di esercizio impostate,
la spia di controllo del tasto del filtro a
carbone attivo si accende. Successiva
mente si dovrà sostituire il filtro a carbo
ne attivo.

Il contatore delle ore esercizio dovrà
inoltre venire azzerato.

^

Con il ventilatore acceso, mantenere
premuto per circa 3 secondi il tasto
delle ore di esercizio del filtro a car
bone attivo.

La spia di controllo del tasto si spegne.

-

Visualizzare le ore di esercizio del fil
tro a carbone attivo

Prima che la durata di esercizio sia fini
ta, è possibile verificare la percentuale
del tempo di esercizio trascorso.

Accendere il ventilatore col tasto "ac

^

-

ceso/spento".

^ Premere il tasto del filtro a carbone

attivo e mantenerlo premuto.

Successivamente una o più spie dei ta­sti "– / +" lampeggiano.

Il numero delle spie di controllo che

-

lampeggiano indica in percentuale il

-

tempo di esercizio già trascorso: più
precisamente:

1 spia di controllo = 25 %
2 spie di controllo = 50 %
3 spie di controllo = 75 %
4 spie di controllo = 100 %

Il tempo di esercizio già trascorso rima
ne memorizzato anche se si spegne la
cappa aspirante o se l’erogazione elet
trica viene interrotta.

-

-

-

-

-

20

Prima dei lavori di pulizia, staccare
sempre la cappa dalla rete elettrica:
– togliendo la spina della cappa

dalla presa, oppure

– disinserendo le sicurezze

dell'impianto elettrico oppure

– togliendo di sede il fusibile a vite.

Manutenzione e pulizia

Per pulire tutte le superfici evitare di
usare:

prodotti contenenti soda, acidi, cloro,

–

solventi,
prodotti abrasivi, ad es. pomice o lat

–

te detergente abrasivo,
spugnette abrasive per pentole o

–

spugnette usate in quanto possono
contenere residui di prodotto abrasivo.

-

Superfici esterne

Avvertenze generali

La parte frontale e i dispositivi di co­mando si graffiano facilmente. Per i
lavori di pulizia osservare quindi le
seguenti avvertenze.

^ Pulire le superfici e i dispositivi di co-

mando solo con una spugnetta, de­tersivo per piatti e acqua calda.

^ Asciugare poi le superfici con uno

straccio morbido.

Strizzare bene lo straccio per pulire i
dispositivi di comando per evitare
che l'acqua giunga a contatto con le
componenti elettroniche.

Attenersi inoltre a queste particolari av
vertenze per pulire le diverse superifici.

Avvertenze per pulire le cappe in ac
ciaio inox

(esclusi i tasti di comando!)
Prescindendo dalle modalità generali,

per pulire le superfici in acciaio inox
usare un prodotto specifico non abrasi­vo per acciaio.

Per evitare che le superfici in acciaio si
sporchino in fretta, si consiglia di trat­tarle con un prodotto speciale a dispo­sizione presso il servizio assistenza
Miele.
Stendere il prodotto in modo uniforme e
con parsimonia, usando uno straccio
morbido.

-

-

21

Manutenzione e pulizia

Modalità per pulire le cappe in allumi
nio

L'alluminio è un materiale soggetto a
cambiamenti. Il suo aspetto dipende
dall'angolo visivo, dalla luce riflessa e
dalla posizione.

Le superfici in alluminio e i dispositi
vi di comando possono cambiare
colore se non vengono puliti regolar
mente.
Si raccomanda quindi di eliminare
subito eventuali residui di sporco.

Per i lavori di pulizia, attenersi alle mo­dalità generali riportate in questo capi­tolo.

Evitare di usare:
– prodotti specifici per accaio inox,
– prodotti decalcificanti,
– detersivo per lavastoviglie,
– spray per forno.

-

Modalità per le superfici in vetro

-

Prescindendo dalle modalità generali,
per le superfici in vetro si può usare un
prodotto convenzionale per pulire il ve
tro.

Evitare di usare spray per forno.

Gruppo filtrante e filtro
antigrasso

­Il gruppo filtrante e iI filtro antigrasso

riutilizzabile in metallo trattengono le
particelle di unto e la polvere che si
propagano col vapore durante la cottu
ra. In tal modo l’interno della cappa ri­mane in larga misura pulito.

Pulire il gruppo filtrante e il filtro anti­grasso al più tardi quando la spia di
controllo del tasto del filtro antigrasso si
accende.

-

-

Dispositivi di comando

I dispositivi di comando possono
cambiare colore se non vengono
puliti regolarmente.
Si raccomanda quindi di eliminare
subito eventuali residui di sporco.

Per i lavori di pulizia, attenersi alle mo
dalità generali riportate in questo capi
tolo.

Evitare inoltre di usare prodotti per puli
re l'acciaio.

22

Si consiglia di effettuare le pulizie ogni
3 – 4 settimane per evitare che l'unto si
fissi tenacemente.

Pulire sempre sia il gruppo filtrante che
il filtro antigrasso.

Se il filtro è eccessivamente sporco,
l'unto depositatosi può prendere fu

-

oco!

-

-

-

Manutenzione e pulizia

Smontare il gruppo filtrante

^ Per togliere di sede il gruppo filtrante,

tirare i dispositivi di fissaggio. Regge­re il gruppo filtrante con le mani per
evitare che cada sul piano di cottura.

^ Togliere di sede il gruppo filtrante.

Smontare il filtro antigrasso

Pulire a mano il filtro antigrasso e il
gruppo filtrante

Per pulire il filtro antigrasso e il grup

^

po filtrante, usare una spazzola per
piatti e acqua calda con poco deter
sivo non aggressivo per piatti.
Non usare detersivi concentrati per
piatti.

Evitare di usare:

prodotti decalcificanti,

–

prodotti abrasivi in polvere, latte de

–

tergente o prodotti universali,

– spray per forno.

Pulire il filtro antigrasso e il gruppo
filtrante con la lavastoviglie

^ Sistemare possibilmente i filtri in

modo verticale nel cestello inferiore.
Osservare che il braccio irroratore
ruoti liberamente.

^ Lavare i filtri a 65 °C al massimo. Per

le lavastoviglie Miele, selezionare il
programma "automatic".

-

-

-

^

Afferrare il pomello e togliere dal di
spositivo di fissaggio il filtro antigras
so.
Osservare che il filtro non cada sul
piano di cottura.

^

Usare un prodotto detergente non
aggressivo.

Se i filtri antigrasso vengono puliti
con la lavastoviglie, a seconda del

-

detersivo può verificarsi che le su
perfici interne dei filtri cambino colo

­re.

Le macchie sono permanenti ma
non compromettono la funzionalità
dei filtri.

-

-

23

Manutenzione e pulizia

Dopo aver pulito il filtro antigrasso si

^

stemarlo ad asciugare su un panno o
carta assorbente.

Dopo aver smontato il gruppo filtran

^

te e il filtro antigrasso, pulire le super
fici interne del vano filtro per elimina
re eventuali depositi di unto. Si evite
rà così che col tempo i residui di
grasso prendano fuoco.

Dopo aver rimontato il filtro antigras

^

so e il gruppo filtrante, premere per
circa 3 secondi il tasto del filtro anti
grasso per azzerare il contatore delle
ore si esercizio.
La spia di controllo del tasto si spe­gne.

Se si pulisce il filtro antigrasso e il grup­po filtrante prima che siano scadute le
ore di esercizio, per azzerare il contato­re si dovrà premere il tasto del filtro per
circa 6 secondi.

Rimontare il filtro antigrasso

-

-

Rimontare il gruppo filtrante

-

-

-

-

-

Inserire il gruppo filtrante nelle lin

^

guette posteriori, alzarlo sulla parte
anteriore e agganciarlo nei dispositivi
di fissaggio.

-

^

Inserire il filtro sulla parte anteriore
del camino a spostarlo obliquamente
in avanti.

^

Alzare il filtro antigrasso sulla parte
posteriore e incastrarlo a sinistra e a
destra.

24

Sistemare in sede / sostituire il
filtro a carbone attivo

Manutenzione e pulizia

Se la cappa funziona a riciclo d'aria, ol
tre al filtro antigrasso si dovrà montare
un filtro a carbone attivo. Il filtro a car
bone assorbe gli odori che si sviluppa
no durante la cottura.
Il filtro a carbone attivo viene sistemato
sopra il filtro antigrasso.

Il filtro a carbone attivo è disponibile
presso il concessionario o il servizio
assistenza Miele.
La denominazione del filtro e riporta
ta nel capitolo "Dati tecnici".

^ Per mettere in sede o sostituire il filtro

a carbone attivo si dovranno prima
smontare il gruppo filtrante e il filtro
antigrasso come descritto.

-

-

-

-

Per sostituire il filtro a carbone attivo,

^

tirare verso il basso la linguetta po
steriore.

Togliere il nuovo filtro dalla confezio

^

ne.

^

Sistemare il filtro sulla parte anteriore
del camino, premerlo verso l'alto sul
la parte posteriore per fissarlo.

-

-

-

^

La prima volta che si installa il filtro a
carbone attivo:
per il funzionamento a sfiato è predi
sposta una linguetta guida che si do
vrà smontare se la cappa funziona a
riciclo.
Svitare la vite di fissaggio e togliere
la linguetta guida.

^

Risistemare in sede il filtro antigrasso
e il gruppo filtrante.

La prima volta che si installa il filtro a
carbone attivo:

^

attivare il contatore delle ore di eser

-

cizio (v. capitolo "Uso").

-

-

25

Manutenzione e pulizia

Sostituire il filtro a carbone attivo quan
do la spia di controllo del tasto del filtro
si accende oppure quando non assor
be più gli odori di cucina.
Il più tardi, tuttavia, ogni 6 mesi.

Il filtro usato si può smaltire coi rifiuti di
casa.

Dopo aver sostituito il filtro a carbone

^

attivo, premere per circa 3 secondi il
rispettivo tasto per azzerare il conta
tore delle ore si esercizio.
La spia di controllo del tasto si spe­gne.

Se si rende necessario sostituire il filtro
a carbone attivo prima che sia trascor­so il tempo programmato delle ore di
esercizio, si dovrà premere per circa
6 secondi il tasto del filtro a carbone at­tivo per azzerare il contatore delle ore
di esercizio.

-

-

-

26

Manutenzione e pulizia

Sostituire la lampadina
alogena

Staccare la cappa dalla corrente

^

elettrica:

togliendo la spina della cappa

–

dalla presa, oppure
disinserendo il fusibile dell'impianto,

–

oppure
togliendo di sede il fusibile a vite

–

dell'installazione elettrica.

Se accese, le lampadine aloge

,

ne sono molto calde. Anche dopo
averle spente, rimangono calde per
un po' di tempo e ci si può scottare.
Aspettare alcuni minuti prima di so­stituire le lampadine.

Smontare il gruppo filtrante (v. capi

^

tolo "Manutenzione e pulizia - Smon
tare il gruppo filtrante").

Togliere di sede la lampadina aloge

^

na. Fare attenzione che la lampadina
non cada sul piano di cottura.

Inserire in sede con la dovuta preca

^

uzione la nuova lampadina.

A causa della particolare costruzio
ne, la nuova lampadina alogena, ac
quistabile presso il servizio assisten

-

za, dovrà essere uguale a quella
vecchia (v. "Dati tecnici").

-

-

-

-

-

-

-

27

Dimensioni cappa

Il disegno non è in scala.
28

Dimensioni cappa

1) a sfiato

2) a riciclo

3) apertura riciclo aria posizionata ver
so l'alto

4) e 5) spazio per l'installazione;
a riciclo solo 4)
spazio sulla parete o soffitto per
l'apertura di sfiato, per la presa elettrica
e, per le cappe serie ... EXT, per il pas
saggio del cavo di collegamento al
ventilatore esterno.
Se la cappa funziona a riciclo, è suffi
ciente montare una presa elettrica.

Collegamento a sfiato C 150 mm,
con manicotto riduttore C 125 mm.

-

-

Distanza tra piano cottura e cappa di
sfiato (S)

Tra bordo inferiore della cappa e il
piano di cottura si dovranno mante
nere le seguenti distanze minime di
sicurezza, a meno che la casa pro
duttrice del piano di cottura non in
dichi una distanza maggiore.
piano cottura elettrico: 450 mm

­piano cottura a gas: 650 mm

grill elettrico, friggitrice: 650 mm

A tal proposito leggere pure le istru
zioni riportate alla voce "Consigli e av
vertenze".

– È consigliabile mantenere una di-

stanza di almeno 650 mm anche nel
caso di piani di cottura elettrici, per
effettuare senza difficoltà tutte le
operazioni di cottura sotto la cappa
aspirante.

– Per la distanza della cappa dal piano

di cottura, tenere presente pure
l'altezza dell'utente. La cappa do
vrebbe venire posizionata in modo
ottimale per usarla senza difficoltà e
cucinare comodamente.

-

-

-

-

-

-

–

Tenere presente che, aumentando la
distanza, le fumane e gli odori ven
gono aspirati in minor misura.

–

Se il bordo superiore del camino te
lescopico viene installato raso soffit
to, scegliere tra le diverse possibilità
la distanza più opportuna tra la cap
pa e il piano di cottura.

-

-

-

-

29

Installazione

Accessori per l’installazione

30

a 2 fogli protezione copricamino

per la posa del copricamino

Installazione

b 1 manicotto per collegare un tubo

di sfiato C 150 mm

c 1 manicotto riduttore per il tubo di

sfiato C 125 mm

d 1 valvola di ritenuta da montare nel

manicotto di sfiato del blocco motore
(non per riciclo aria).

e supporto superiore parete per fis

sare il copricamino telescopico

f supporto intermedio parete per fis

sare il copricamino telescopico

g supporto inferiore parete per fissa-

re il blocco motore/unità di comando

h set per funzionamento a riciclo

con manicotto deviatore, flessibile in
alluminio e fascette di fissaggio (non
in dotazione, accessorio acquistabi­le, v. "Dati tecnici")

8viti5x40mma testa larga e
8 tasselli S 8 per fissare i pezzi di sup

porto alla parete

-

2dadiM6con dentatura di arresto per
fissare il blocco motore/unità di comando

2 viti 3,9 x 7,5 mm per fissare il camino

2 viti M4 con dadi e anelli in plastica

­per fissare lo schermo antifumane

1 cappuccio di copertura

1 leva per smontare il copricamino

-

viti e tasselli sono indicati per muri
massicci.
Per muri di differente costruzione,
usare materiale adeguato;
controllare che la parete sia adatta a
portare il peso della cappa.

Foglio informativo installazione

DIN A3

31

Installazione

Prima di installare la cappa, leggere
attentamente le istruzioni contenute
nelle pagine successive a nei capi
toli "Dimensioni cappa" e "Consigli e
avvertenze".
Attenzione soprattutto se la cappa
funziona contemporaneamente con
un impianto di riscaldamento a fuo
co! Pericolo di intossicazione da
gas!

Istruzioni per il montaggio

Le diverse operazioni per l'installazione
sono riportate nel foglio delle istruzioni
allegato.

Foglio protettivo

-

-

Smontaggio

Per smontare la cappa, effettuare in
senso inverso le operazioni riportate nel
foglio informativo.

Per togliere il copricamino, servirsi della
leva in dotazione.

(per modelli in acciaio inox)
Le superfici esterne del camino e del

camino telescopico sono protette da un
foglio per evitare che rimangano dan­neggiate durante il trasporto.

Prima dell'installazione, togliere il foglio
protettivo. Si potrà staccarlo facilmente
senza usare prodotti.

32

^ Dopo aver svitato le due viti di fissag-

gio, inserire la leva tra il copricamino
e il copricamino telescopico per
sganciare quest’ultimo dagli arresti.

Attenersi assolutamente alle avver
tenze riportate nel capitolo “Consigli
e avvertenze".
Tale premessa è importante nel
caso di funzionamento contempora
neo della cappa e di altre apparec
chiature termiche a fiamma, per evi
tare intossicazioni da gas!
In caso di dubbio consultare uno
spazzacamino qualificato o un
esperto di impianti di aerazione.

-

Tubo di sfiato

Usare esclusivamente tubi di sfiato li

–

sci o flessibili di materiale non infiam
mabile.

Se la cappa funziona con un ventila

–

-

-

-

tore esterno, osservare che il tubo di
sfiato non si deformi facilmente. Il
ventilatore esterno provoca infatti
una depressione che potrebbe de
formare il tubo di sfiato.

Per aver la massima potenza possibile
e contenere il minimo i rumori di eva
cuazione osservare che:

Il diametro del tubo di sfiato non sia

–

inferiore a 150 mm.

– Se per lo sfiato si usano canali piatti,

la sezione verticale non dovrebbe
essere inferiore a quella del manicot­to di sfiato.

– Nel limite del possibile il tubo di sfia-

to deve essere corto e diritto.

-

-

-

-

-

– Effettuare eventuali curvature col

maggior raggio possibile.

–

Il tubo di sfiato non deve venire
strozzato o compresso.

–

Fare attenzione che tutti i punti di
raccordo siano fissati bene e a tenu
ta stagna.

–

Se il tubo di sfiato viene sistemato
orizzontalmente, mantenere una pen
denza minima di 1 cm per metro.
Si eviterà in tal modo che eventuali
residui di condensa rifluiscano nella
cappa aspirante.

-

-

33

Tubo di sfiato

Se la conduttura di sfiato termina

–

all’aperto, si raccomanda di usare
per il muro un tubo telescopico o un
dispositivo di passaggio attraverso il
tetto (accessori acquistabili).

Se i tubi di sfiato vengono immessi in

–

un camino o in una conduttura di ae­razione, il manicotto di raccordo do­vrà venire sistemato nella direzione
di sfiato.

Avvertenza!

Se il tubo di sfiato viene fatto passare
per locali freddi, ad es. la soffitta, pos­sono subentrare notevoli sbalzi di tem­peratura nei diversi tratti del tubo. Con­seguentemente nei tubi può formarsi
acqua di condensa. Se è il caso, si do
vrà quindi isolare convenientemente il
tubo di sfiato.

Dispositivo intercettazione
condensa

(accessorio acquistabile)

Oltre ad isolare convenientemente il
tubo, si consiglia di installare un dispo­sitivo per intercettare la condensa e far­la evaporare. Il dispositivo è acquistabi­le nei negozi specializzati. È in vendita
per tubi di sfiato di 125 mm di C odi
150 mm di C.

­Al momento di installare il dispositivo

intercettazione condensa, osservare
che sia sistemato in posizione verticale
e possibilmente direttamente sopra il
manicotto di sfiato della cappa. La frec
cia sull'involucro indica la direzione di
sfiato.

-

34

Il dispositivo di intercettazione conden
sa è incorporato nelle cappe predispo
ste per il collegamento con un ventilato
re esterno (modelli serie ...EXT).

-

-

-

Tubo di sfiato

Insonorizzatore

(accessorio acquistabile)

Nel tubo di sfiato è possibile incorpora­re un insonorizzatore, per ridurre mag­giormente il rumore, in caso di ...

... funzionamento a sfiato

L'insonorizzatore riduce i rumori del
ventilatore verso l'esterno e anche i ru
mori esterni che entrano in cucina attra
verso il tubo di evacuazione (ad es. ru
mori del traffico).
L'insonorizzatore va installato possibil
mente in prossimità dell'uscita di sfiato
a.

... funzionamento a sfiato con ventila
tore esterno

Per ridurre al massimo il rumore del
ventilatore in cucina, l'insonorizzatore
va installato direttamente prima del
ventilatore esterno b; se il tubo di sfia­to è piuttosto lungo, presso il manicotto
di sfiato della cappa aspirante c.

Se il ventilatore esterno viene installato
in casa, l'insonorizzatore va sistemato
dopo il ventilatore esterno d per ridurre
i rumori del ventilatore verso l'esterno.

-

-

-

-

-

Per tutte le modalità di funzionamen
to, i rumori vengono ridotti in modo
ottimale se si installano due insono
rizzatori uno vicino all'altro.

-

-

35

Collegamento elettrico

La cappa dovrà venire collegata alla
rete elettrica da un elettricista quali
ficato conformemente alle disposi
zioni in materia e in particolare alle
norme dell’azienda locale per
l’erogazione elettrica.
Se i lavori di installazione e di manu
tenzione non vengono effettuati corret
tamente, possono insorgere gravi pe
ricoli per l’utente e verificarsi altresì
danni all’apparecchiatura per i quali la
ditta produttrice non risponde.

La cappa deve venir collegata a una
presa di sicurezza regolamentare
AC230V~50Hz,conformemente alle
vigenti norme.
Anche l’installazione elettrica deve es­sere conforme alle disposizioni in meri­to!

Per maggiore sicurezza si consiglia di
interporre tra la cappa e la presa un dif­ferenziale di sicurezza (salvavita) con
soglia di intervento di 30 mA.

-

-

-

-

-

I dati per l’allacciamento sono riportati
nella targhetta di matricola, visibile
dopo aver smontato il filtro antigrasso.

Verificare assolutamente che i dati nella
targhetta di matricola corrispondano a
quelli della rete elettrica.

Si consiglia di effettuare il collegamento
con presa per facilitare eventuali inter
venti da parte del servizio assistenza.

Se, a installazione ultimata, la presa
non fosse più accessibile, si dovrà in
stallare un interruttore onnipolare.
L’apertura tra i contatti dovrà essere di
almeno 3 mm, ad es. interruttori auto
matici e protezione (EN 60335).

36

-

-

-

Funzionamento con modulo di comando DSM 400

Per combinare la cappa aspirante con
altre componenti è possibile acquistare
come accessorio speciale il dispositivo
Miele DSM 400.

Il modulo offre le seguenti possibilità di
installazione:

Collegamento a un interruttore a
contatto sulla finestra

Se, nel caso in cui la cappa aspirante
funzioni contemporaneamente con un
impianto di riscaldamento a fuoco,
l'apporto di aria fresca è garantito solo
se la finestra è aperta. Il modulo di co
mando offre la possibilità di collegare la
cappa a un interruttore a contatto sulla
finestra (non in dotazione).

In tal caso la cappa funziona solo se la
finestra è sufficientemente aperta
(v. voce "Consigli e avvertenze").

Se la finestra è chiusa, non è quindi
possibile attivare la ventola della cap­pa. Se si accende la cappa, la spia di
controllo del tasto "acceso/spento" lam
peggia.

L'illuminazione del piano di cottura, in
vece, rimane in funzione.

Anche le cappe della serie ... EXT si
possono collegare a un interruttore a
contatto sulla finestra.

-

-

Se il modulo di comando viene
smontato per far funzionare la cap
pa senza interruttore a contatto sulla
finestra (ad es. in caso di trasloco),
si dovranno registrare i dispositivi
elettronici della cappa.
Tale operazione dovrà essere effet
tuata dal servizio assistenza Miele.

Collegamento senza potenziale

Per far funzionare un altro apparecchio
a seconda del livello di aspirazione del­la ventola della cappa.

– In tal caso, se la cappa aspirante

funziona contemporaneamente con
un impianto di riscaldamento a fuo­co, viene garantito un sufficiente ap­porto di aria fresca mediante
l'accensione di una ventola di aera­zione supplementare oppure me­diante un'apertura di aerazione a sa­racinesca, azionata da un motore,

­che si attivano non appena il ventila
tore della cappa viene acceso.
Per questa variante si dovrà osserva
re che il ventilatore supplementare
sia sufficientemente potente o che
l'apertura di aerazione a saracinesca
sia sufficientemente grande.

-

-

-

-

Se per la ventilazione si apre la finestra,
osservare assolutamente che l'afflusso
d'aria non venga compromesso da tap
parelle o imposte chiuse.

–

Se la ventilazione è insufficiente, il
collegamento senza potenziale offre
la possibilità di disattivare l'impianto

­di riscaldamento a fuoco quando si
accende la cappa aspirante.

A tal proposito leggere pure le istruzioni
riportate alla voce "Consigli e avverten
ze".

-

37

Funzionamento con modulo di comando DSM 400

Collegamento a un interruttore a
pulsante

Il modulo di comando offre pure la pos
sibilità di accendere e regolare
l'intensità luminosa dell’illuminazione
della cappa mediante un interruttore a
pulsante, integrato nell’installazione
elettrica di casa.

Installazione

Dopo aver smontato il copricamino, il
modulo di comando viene collegato alla
ventola della cappa.

-

Le istruzioni dettagliate per il funziona
mento e l'installazione sono allegate al
modulo di comando.

38

-

In caso di anomalie che non possono
venire riparate dall’utente, contattare:

il servizio assistenza Miele a:

–

Spreitenbach

Telefono: 0 800 800 222

Fax: 056 / 417 29 04

Comunicare all’operatore il modello e il
numero di matricola dell’apparecchio.
I dati sono riportati nella targhetta di
matricola, visibile dopo aver estratto il
filtro antigrasso.

Servizio assistenza

39

Dati tecnici

assorbimento complessivo* ....240W

– motore ventilatore* ..........200W

– luce piano cottura.........2x20W

lampadina alogena

Osram Tipo 44890 WFL, 20 W

voltaggio ................ AC230V

frequenza ...................50Hz

protezione ...................10A

lunghezza

cavo elettrico ................1,5m

peso

DA 249-4 ..................22,5 kg

DA 249-4 EXT ..............19,5 kg

DA 249-4 ..................22,5 kg

DA 249-4 Alu EXT ...........19,5 kg

Potenza aspirazione*
potenza sfiato secondo EN 61591
a sfiato C 150 mm:

livello I ...................200m

livello II ..................300m

livello III ..................400m

livello intenso..............640m

a sfiato C 125 mm:

livello I ...................180m

livello II ..................280m

livello III ..................380m

livello intenso..............580m

Potenza a riciclo aria con filtro a carbo
ne attivo:

livello I ...................150m

livello II ..................210m

livello III ..................330m

livello intenso..............490m

Accessori acquistabili per funziona­mento a riciclo:

– set installazione DUW 10

3

/h

3

/h

3

/h

3

/h

3

/h

3

/h

3

/h

3

/h

-

3

/h

3

/h

3

/h

3

/h

404142

–

filtro Miele a carbone attivo
DKF 9-1

* L'assorbimento complessivo e la po

­tenza di sfiato dei modelli della serie
...EXT dipendono dal ventilatore
esterno.

Modelli ... EXT:
lunghezza cavo allacciamento ventila

-

tore esterno..................1,9m

43

Con riserva di modifiche / 0610

M.-Nr. 07 780 200 / 00
