Bruks- och monteringsanvisning Köksfläkt

Läs ovillkorligen bruksanvisningen innan du installerar och tar fläkten i bruk. Därmed undviker du personskador och skador på fläkten.

M.-Nr. 09 729 830sv-SE

Innehållsförteckning

Bidra till att skona miljön . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Säkerhetsanvisningar och varningar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Beskrivning av fläkten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Funktionsbeskrivning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Con@ctivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Använda fläkten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Starta fläkten .....................................................14

Välja effektläge ...................................................14

Intensivläge....................................................14

Automatisk avstängning ............................................15

Stänga av fläkten ..................................................15

Tända kokhällsbelysningen ..........................................16

Reglera ljusstyrkan (dimmer).........................................16

Stänga av kokhällsbelysningen .......................................16

Drifttidsräknare ...................................................16

Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Hölje............................................................20

Filterkorg och fettfilter ..............................................21

Sätta i/byta kolfilter.................................................24

Byta halogenlampa ................................................26

Miele service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Fläktens mått . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Avstånd mellan spis/häll och fläkt (S)................................29

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Monteringsmaterial ................................................30

Monteringsanvisning ...............................................32

Skyddsfolie ......................................................32

Demontering .....................................................32

Frånluftsledning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Kondensvattenspärr ...............................................34

Ljuddämpare .....................................................35

Elanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Använda styrmodul DSM 400 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Potentialfri anslutning ............................................37

Ansluta ljusknapp ...............................................37

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Bidra till att skona miljön

Transportförpackning

Emballaget skyddar mot transportska dor. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till material kretsloppet innebär minskad råvaruför brukning och mindre mängder avfall. Ditt försäljningsställe kan återta tran sportförpackningen för återvinning.

Förpackningsdelar (till exempel folie och frigolit) kan vara farliga för barn. Risk för kvävning! Förvara förpack ningsdelar utom räckhåll för barn och kasta dem snarast möjligt.

Hantering av uttjänad fläkt

Elektriska och elektroniska maskiner

som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvän digt för maskinernas funktion och säkerhet. Om detta slängs i hushållsav

fallet eller hanteras på fel sätt kan det

leda till hälsorisker eller skador på mil jön. Kasta därför på inga villkor den ut tjänade fläkten i hushållsavfallet.

Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation.

Se till att den uttjänade fläkten förvaras barnsäkert tills den lämnas in för om händertagande.

Säkerhetsanvisningar och varningar

Denna fläkt uppfyller gällande sä kerhetskrav. Ett felaktigt bruk kan dock leda till personskador och ska dor på föremål.

Läs bruksanvisningen noga innan fläkten tas i bruk. Den innehåller vik tig information om fläktens inbygg nad, säkerhet, användning och sköt sel. Därigenom förhindras olyckor samt skador på fläkten.

Spara bruksanvisningen och över lämna den vid eventuellt ägarbyte.

Användningsområde

Fläkten är uteslutande avsedd för

användning i privata hushåll. All annan användning är otillåten. Miele ansvarar inte för skador som har uppstått vid otillåten eller felaktig användning.

Denna fläkt är inte avsedd att an

vändas utomhus.

Personer, särskilt barn som inte kan

använda fläkten på ett säkert sätt, får endast använda den under uppsikt av en vuxen person.

Om det finns barn i hemmet

Håll uppsikt över barn som befinner

sig i närheten av fläkten. Låt aldrig barn leka med fläkten.

Barn under åtta år får endast använ

da fläkten under uppsikt.

Barn från åtta år och uppåt får en-

dast använda fläkten utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt. Barn måste kunna förstå riskerna med att använda fläkten på ett felaktigt sätt om de ska använda den.

För fläktar som är utrustade med ha-

logenlampor ska beaktas att lamporna blir mycket varma under drift och fortsätter att vara varma en stund efter det att de har släckts. Se till att barn inte kommer i närheten av lamporna förrän de är så pass kalla att det inte före ligger någon risk för brännskada.

Säkerhetsanvisningar och varningar

Teknisk säkerhet

Kontrollera fläkten med avseende

på synliga yttre skador innan den mon teras. En skadad fläkt får inte tas i drift. En defekt fläkt kan vara en säkerhets risk!

Innan fläkten ansluts måste uppgift

erna om anslutning (spänning och frek vens) på fläktens typskylt jämföras med dem som gäller för elnätet på uppställ ningsplatsen. Dessa data måste ovillkorligen överens stämma för att inga skador ska uppstå på fläkten. Låt i tveksamma fall en el installatör kontrollera installationen.

Fläktens elektriska säkerhet garante-

ras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt i tveksamma fall en fackman kontrollera installationen. Tillverkaren ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln (t ex elektriska stöt ar).

Använd endast fläkten när den är

monterad. På så vis garanteras säker funktion.

Installations-, underhålls- och repa

rationsarbeten får endast utföras av en fackman.

Ej fackmässigt utförda installationer,

underhållsarbeten och reparationer kan medföra allvarlig fara för användaren, för vilka tillverkaren inte ansvarar.

En skadad anslutningkabel får av

säkerhetsskäl endast bytas ut av en

fackman.

Defekta delar får endast bytas ut

mot Mieles originalreservdelar. Endast

vid användning av originalreservdelar garanterar tillverkararen att alla säker hetskrav uppfylls.

Vid installation, underhållsarbeten

och reparationer måste fläkten vara spänningsfri. Fläkten är endast spänningsfri i något av följande fall:

– När huvudströmmen är avstängd. – När säkringarna är urskruvade. – När stickproppen är utdragen ur

vägguttaget. Vid anslutning med stickpropp: Dra inte i anslutningskabeln utan i stick proppen för att bryta strömmen till fläkten.

Öppna höljet endast så mycket som

beskrivs inom ramen för montering och rengöring. Öppna under inga omstän digheter fler delar av höljet. Kontakt med strömförande anslutningar och ändringar av den elektriska och mekaniska konstruktionen kan leda till personskador och funktionsstörningar.

Säkerhetsanvisningar och varningar

Fläktens elanslutning får inte ske via

grenuttag eller förlängningskabel efter som de inte garanterar den nödvändiga säkerheten (det finns t ex risk för över hettning).

När det gäller fläktar med extern

fläktmotor (modellbeteckning ...EXT), ska de båda enheterna dessutom för bindas med en anslutningskabel. Dessa fläktar får endast kombineras med en extern fläktmotor från Miele.

Denna fläkt får inte användas på

platser som inte är fasta (till exempel båtar).

Samtidig användning av exempelvis

gas- eller koleldad värmekälla

Risk för förgiftning!

Om fläkten används samtidigt som

t ex gas- eller koleldade värmekällor bör du vara försiktig. Värmekällor som är beroende av rumsluften är t ex gas- eller koleldade värmekällor, varmvattenberedare, genomströmningsapparater, hällar och ugnar, vilka tar luft från rummet där de är installerade och sedan släpper ut avgaserna i det fria, t ex genom en kamin. I frånluftsdrift, även med extern fläkt motor, tar fläkten rumsluft från köket och de närliggande rummen. Utan tillräckligt med tilluft uppstår ett undertryck. Värmekällorna får för lite förbränningsluft. Förbränningen påver kas.

Giftiga förbränningsgaser kan sugas tillbaka in i rummen från värmekällorna. Livsfara!

Säkerhetsanvisningar och varningar

Säker drift vid samtidig användning av fläkten och exempelvis en gas- eller koleldad värmekälla är möjlig om undertrycket inte överstiger 4 Pa (0,04 mbar) vilket förhindrar en återsug ning av avgaserna.

Detta kan uppnås om förbränningsluften kan passera genom icke förslutbara springoritexdörrar och fönster. Se till att öppningen är tillräckligt stor. Endast en tillufts-/ventilationskanal garanterar normalt inte tillräcklig luftförsörjning.

Utgå i bedömningen alltid från bostadens ventilation i sin helhet. Råder tveksamhet bör du vända dig till sotaren.

Om fläkten används i cirkulationsdrift är det riskfritt att samtidigt använda en värmekälla som är beroende av rums luften.

Säkerhetsanvisningar och varningar

Användningsområde

På grund av brandrisken är det inte

tillåtet att laga mat med öppen låga, t ex att flambera eller grilla under fläkt en. När fläkten är inkopplad sugs lågorna in i filtret. Köksfett som har sugits upp utgör en brandrisk.

Om fläkten användas ovanför gas

häll eller gasspis så täck alltid gaslå gorna med kokkärl. Stäng av gasspis en/gashällen även om du bara tar bort kokkärlet för ett kort stund. Reglera gaslågan så att den aldrig når utanför kokkärlets botten och slår upp. Undvik att hetta upp kokkärlet för mycket (t ex vid tillagning med wokpanna). Fläkten kan ta skada av den starka värmeutvecklingen.

Koppla alltid in fläkten när spis-

en/hällen används. Om fläkten inte kopplas in kan det bildas kondensvatten. Detta kan orsaka korrosionsskador på fläkten.

Använd aldrig fläkten utan fettfilter.

Därigenom undviker du fett- och smuts avlagringar i fläkten. Sådana avlagring ar kan leda till försämrad fläktfunktion.

Rengör eller byt ut filtren regelbund

et. Ett överfettat filter innebär brandrisk. (Se avsnittet "Rengöring och skötsel".)

Tänk på att fläkten kan bli väldigt

varm av den uppstigande värmen. Rör inte fläkten eller fettfiltret förrän fläkten har svalnat av.

Använd inte ångrengörare för att

rengöra fläkten. Ångan kan komma åt strömförande delar och orsaka kortslutning.

Lämna aldrig kastruller, stekpannor

och fritöser obevakade vid matlagning med olja och fett. Även grillning över en elektrisk grill måste utföras under stän dig uppsikt. Olja och fett kan självantända vid över hettning och därmed antända fläkten.

Säkerhetsanvisningar och varningar

Fackmässig montering

Beakta alltid tillverkarens anvisning

ar för den kokutrustning som ska an vändas, om det över huvud taget är möjligt att använda en fläkt ovanför.

Om tillverkaren till kokutrutrustning

en inte har angivit några större säker hetsavstånd mellan kokutrustning och fläktens nederkant, så finns säkerhets avstånd angivna i avsnittet "Fläktens mått".

Ska olika kokutrustningar användas under fläkten, för vilka olika säkerhets avstånd gäller, ska det största avståndet väljas.

Det är inte tillåtet att montera fläkten

över eldstäder för trä, kol eller annat bränsle i fast form.

Använd endast rör och slangar av ej

brännbart material till frånluftskanalen. Sådana kan köpas i fackhandeln eller hos Mieles reservdelsavdelning.

Tillbehör

Endast tillbehör som uttryckligen har

godkänts av Miele får användas. Om ej godkända tillbehör används gäller inte längre garanti och/eller produktansvar och vi kan inte heller garantera att gäl lande säkerhetskrav uppfylls.

Tillverkaren tar inget ansvar för ska dor som har uppstått på grund av att säkerhetsanvisningarna och var ningarna inte har följts.

Frånluften får varken föras ut i rök-

eller imkanal eller i en skorsten som är upptagen för annat bruk.

Om frånluften ska föras ut i rök- eller

imkanal som inte längre är i bruk måste du ha tillstånd av sotaren.

Beskrivning av fläkten

a Teleskop b Frånluftsutsläpp

(endast vid cirkulationsdrift med extra tillbehör)

c Kanalplåt d Ångskärm e Kokhällsbelysning f Kolfilter

Extra tillbehör för cirkulationsdrift

g Fettfilter h Filterkorg i Knapp för kokhällsbelysning

Med knappen kan kokhällsbelysningen tändas och släckas och ljusstyrkan kan regleras.

j Till/Från-knapp för fläkten k Knappar för inställning av fläkt-

effekt

m Fettfilterknapp

Fettfilterknappens lampa tänds när fett filtret och filterkorgen måste rengöras.

Efter rengöring kan fettfiltrets drifttids räknare nollställas med knappen (se avsnittet "Rengöring och skötsel").

Dessutom är det möjligt att kontrollera och ändra drifttimmarna.

n Kolfilterknapp

Kolfilterknappens lampa tänds när det kolfilter som används i cirkulationsdrift måste bytas ut. När fläkten tas i bruk för första gången måste drifttidsräknaren aktiveras.

Kolfiltrets drifttidsräknare kan nollställas med knappen efter varje kan byte (se avsnittet "Rengöring och skötsel").

Dessutom är det möjligt att kontrollera och ändra drifttimmarna.

l Knapp för automatisk avstängning

Med knappen aktiveras den automa tiska avstängningsfunktionen. Fläkten stängs av automatiskt efter 5 eller 15 minuter.

För närmare beskrivning av använ darfunktioner se avsnittet "Använda fläkten".

Funktionsbeskrivning

Fläkten kan arbeta

...ifrånluftsdrift

Luften som sugits upp renas genom fil terkorgen och fettfiltren och leds sedan ut.

Om frånluftsystemet på installations platsen inte har ett kallrasskydd med följer ett sådant.

Ett kallrasskydd i frånluftssystemet ser till att det inte sker ett oönskat luftutbyte mellan rums- och ytterluften när fläkten är avstängd.

När fläkten är avstängd är kallrasskyddets luftklaff stängd.

När fläkten har startats öppnas luftklaffen och matoset kan obehindrat passera ut.

...icirkulationsdrift

(med monteringssats och kolfilter som extra tillbehör, se avsnittet "Tekniska data")

Luften som sugits upp renas genom fil

terkorgen och fettfiltret och dessutom genom ett kolfilter innan den leds ut. Luften leds tillbaka in i köket genom öppningarna i fläktens teleskop.

Kolfilter finns som extra tillbehör (se avsnittet "Tekniska data").

Vid cirkulationsdrift måste det alltid finnas ett kolfilter i fläkten, se avsnittet "Rengöring och skötsel".

. . . med extern fläktmotor

(fläktar med modellbeteckningen ...EXT)

För fläktar med modellbeteckning ...EXT monteras en extern fläktmotor utanför rummet.

Den externa fläktmotorn ansluts till fläkt en med en styrkabel och styrs via fläkt ens manöverpanel.

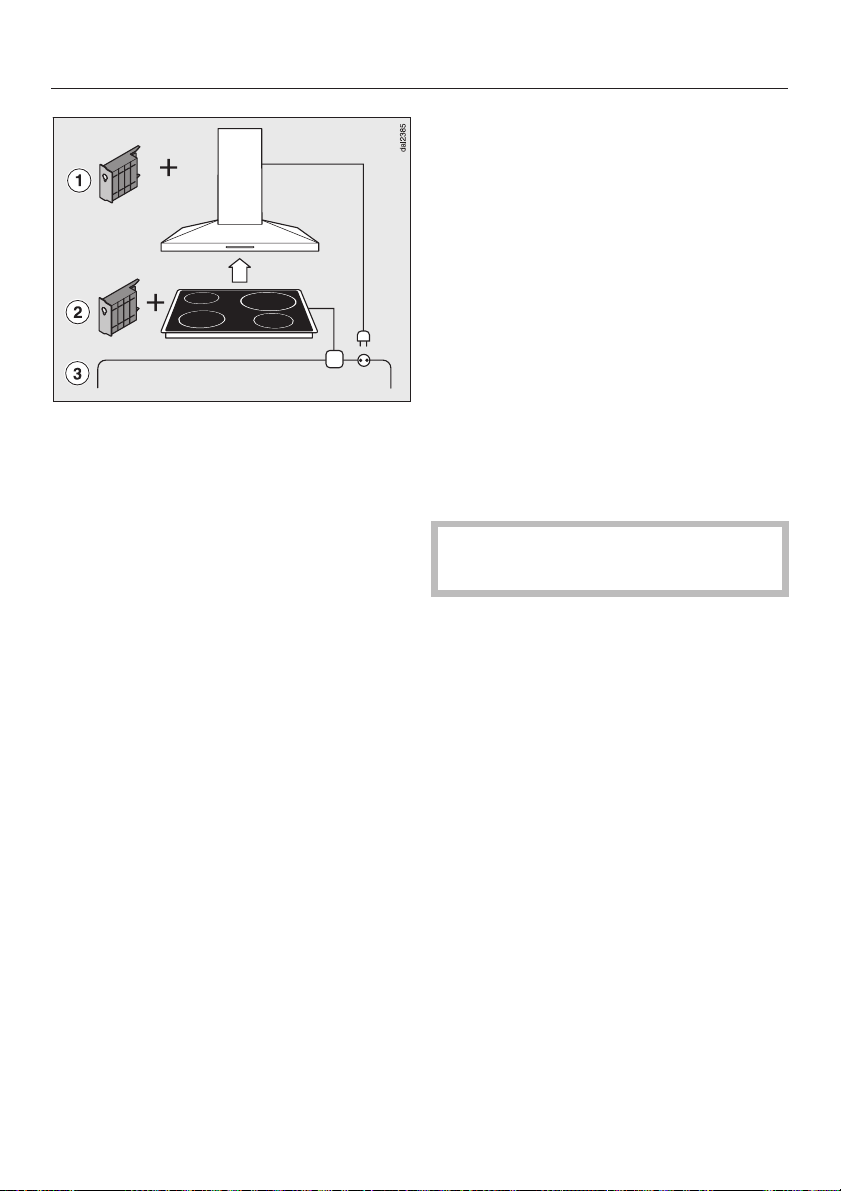

Denna fläkt är en kommunicerbar hus hållsmaskin.

Kommunikationsmodulen XKM 2000 DA a som du kan köpa till, möjliggör automatisk styrning av fläkten beroende på drifttillståndet för en Mielehäll.

Förutsättningen för kommunikationen är att även hällen är utrustad med den tillhörande kommunikationsmodulen b.

Con@ctivity

När du kopplar in hällen, kopplas

–

också hällbelysningen och fläkten in. Medan du lagar mat ställer fläkten

–

automatiskt in effektläge motsvaran de hur många kokzoner som är in kopplade samt valda effektlägen för dessa.

Efter matlagningen stängs fläkten av

–

och hällbelysningen släcks automa tiskt efter en viss eftergångstid.

Detaljerad information om detta finns i brukansvisningen till XKM 2000 DA.

Kommunikationsmodulen monteras i fläkten och ansluts med fläktens styrning.

Monteringen bör göras av en tekniker från Miele eller av en elektriker.

Hällen överför informationen om drifttillstånd via elnätet (Powerline) c till fläkten.

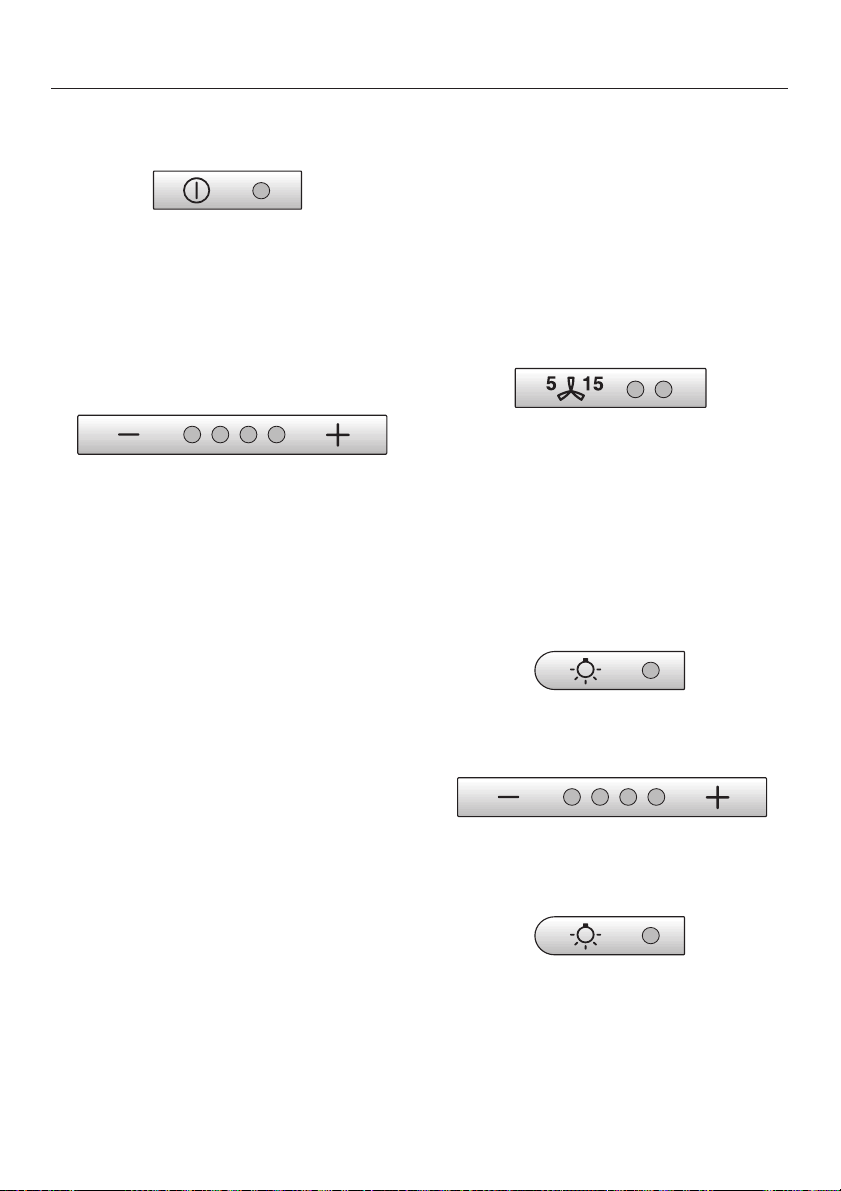

Använda fläkten

Starta fläkten

Tryck på Till/Från-knappen.

Fläkten startar på läge "II". Kontrollampan lyser.

Välja effektläge

^ Välj önskat effektläge med

"– / +"-knapparna.

"+"-knappen = högre effekt "–"-knappen = lägre effekt

För vanlig matlagning räcker det, beroende på matosutveckling, med effektlägena "I" till "III".

Automatisk avstängning av intensiv läge

Det är möjligt att ställa in intensivläget så att fläkten alltid automatiskt kopplar tillbaka till effektläge "III" efter 10 minut er.

Fläkten och kokhällsbelysningen

måste vara avstängda.

Tryck på knappen för Automatisk av

stängning under ca 10 sekunder. Den första kontrollampan för fläkteffekt lyser.

^ Tryck sedan på följande knappar

efter varandra

Intensivläge

För matlagning med kraftig matosut veckling, t ex stekning, rekommenderas läge "IV", intensivläge.

–

knappen för kokhällsbelysningen

–

"–"-knappen

–

knappen för kokhällsbelysningen igen

Använda fläkten

Automatisk avstängning

Om den Automatiska avstängningen inte är aktiverad blinkar kontrollampor na för fläkteffekt "I" och "IV".

Tryck på "+"-knappen för att aktivera

den Automatiska avstängningen. Kontrollamporna för effektlägena "I" och "IV" lyser permanent. Tryck på "–"-knappen för att avaktive ra funktionen.

^ Bekräfta med knappen för Automa-

tisk avstängning.

Om ingen bekräftelse görs inom 4 minuter efter inställningen ställs automatiskt den "gamla" inställningen in.

Vid såväl frånlufts- som vid cirkulations drift rekommenderas att fläkten får gå några minuter efter matlagningen. Därmed renas luften från matos och

lukter som eventuellt finns kvar efter matlagningen.

Med funktionen Automatisk avstäng ning stängs fläkten av automatiskt efter en förvald tid.

^ Tryck på knappen för Automatisk av-

stängning när matlagningen är avslutad och fläkten fortfarande är inkopplad

– Tryck 1 gång: Fläkten stängs av efter

5 minuter (vänstra kontrollampan).

– Tryck 2 gånger: Fläkten stängs av

efter 15 minuter (högra kontrollampan).

Tryck på knappen igen för att stänga av funktionen Automatisk avstängning. Fläkten stängs inte av automatiskt.

Stänga av fläkten

Stäng av fläkten med Till/Från-knap pen.

Kontrollampan släcks.

Använda fläkten

Tända kokhällsbelysningen

Kokhällsbelysningen kan tändas och släckas oberoende av fläkten.

Tryck kort på knappen för kokhälls

belysningen för att tända. Kontrollampan tänds. Kokhällsbelysningen tänds med maxi

mal ljusstyrka.

Reglera ljusstyrkan (dimmer)

Ljusstyrkan kan varieras steglöst. ^ Håll knappen för kokhällsbelysningen

intryckt medan lampan är tänd.

Ljusstyrkan blir stegvis lägre till dess

knappen släpps. ^ Om knappen trycks in på nytt och

hålls intryckt blir ljusstyrkan högre till

dess knappen släpps. Om knappen hålls intryckt sker en stän

dig växling mellan högre och lägre ljus styrka.

Stänga av kokhällsbelysningen

Tryck kort på knappen för kokhälls

belysningen så släcks lampan. Kontrollampan släcks.

Säkerhetsavstängning

Om fläkten inte används på 10 timmar stängs den av automatiskt. Belysningen släcks inte.

Tryck på Till/Från-knappen för att

koppla in fläkten igen.

Drifttidsräknare

Tiden som fläkten är i drift sparas i fläkt ens elektronik.

Drifttidsräknaren signalerar när fetteller kolfilter ska rengöras eller bytas ut.

Nollställ fettfiltrets drifttidsräknare

Efter 30 timmars drift eller efter förvald drifttid lyser kontrollampan för fettfiltret rött. Fettfiltret och filterkorgen måste då rengöras.

Drifttidsräknaren måste därefter noll ställas.

Håll fettfilterknappen intryckt ca 3 se kunder när fläkten är på.

Knappens kontrollampa släcks.

Använda fläkten

Kontrollera fettfiltrets drifttidsräknare

Man kan kontrollera hur många procent av drifttiden som har förflutit.

Koppla in fläkten med Till/Från-knap

pen.

^ Tryck på fettfilterknappen.

En eller flera av "– / +"-knapparnas kontrollampor blinkar.

Antalet blinkande kontrollampor indikerar hur stor procentandel av den inställda drifttiden som har förbrukats.

Ändra drifttidsräknaren för fettfiltret

Drifttidsräknarens maximala antal tim mar kan anpassas till hushållets mat lagningsvanor.

Om man steker och friterar mycket

–

bör en kortare tid väljas. Om man lagar fettsnål mat kan man

–

välja en längre drifttid. Om man bara lagar mat ibland är en

–

kortare tid lämplig. Fett som samlas i fettfiltret under en längre tid hårdnar och försvårar rengöringen.

Drifttidsräknaren för fettfilter är inställd på 30 timmar vid leverans. Det är möjligt att välja 20, 30, 40 eller 50 timmars drift.

^ Stäng av fläkten med Till/Från-knap-

pen.

1 kontrollampa = 25 % 2 kontrollampor = 50 % 3 kontrollampor = 75 % 4 kontrollampor = 100 %

Information om de förbrukade drifttim marna sparas när fläkten stängs av eller vid strömavbrott.

Tryck samtidigt på knapparna för

Automatisk avstängning och Fettfilter.

Fettfilterknappens kontrollampa och en av "– / +"-knapparnas kontrollampa blinkar.

Använda fläkten

Kontrollamporna för "– / +"-knapparna visar den inställda drifttiden: 1:a lampan från vänster = 20 timmar 2:a lampan från vänster = 30 timmar 3:e lampan från vänster = 40 timmar 4:e lampan från vänster = 50 timmar

Välj önskad tid med "– / +"-knappa

rna.

^ Bekräfta valet med fettfilterknappen. Alla kontrollampor släcks.

Om ingen bekräftelse görs inom 4 minuter efter inställningen ställs den "gamla" tiden automatiskt in.

Ställa in/ändra kolfiltrets drifttidsräk nare

(vid cirkulationsdrift) Kolfiltret behövs vid cirkulationsdrift. Drifttidsräknaren för kolfiltret är inte akti

verad vid leverans. Ställ in drifttiden för cirkulationsdriften

efter hushållets matlagningsvanor.

^ Stäng av fläkten med Till/Från-knap-

pen.

^ Tryck samtidigt på knapparna för

Automatisk avstängning och Kolfilter.

Kolfilterknappens kontrollampa och en av "– / +"-knapparnas kontrollampa blinkar.

Kontrollamporna för "– / +"-knapparna visar den inställda drifttiden: 1:a lampan från vänster = 120 timmar 2:a lampan från vänster = 180 timmar 3:e lampan från vänster = 240 timmar 4:e lampan från vänster = obegränsad tid

Använda fläkten

Välj önskad tid med "– / +"-knappa

rna.

Bekräfta valet med kolfilterknappen.

Alla kontrollampor släcks.

Om ingen bekräftelse görs inom 4 minuter efter inställningen ställs den "gamla" tiden automatiskt in.

Nollställ drifttidsräknaren för kolfiltret

Efter förvald drifttid tänds kolfiltrets kontrollampa. Kolfiltret måste då bytas.

Drifttidsräknaren måste därefter nollställas.

Håll kolfilterknappen intryckt ca 3 se

kunder när fläkten är på. Knappens kontrollampa släcks.

Kontrollera kolfiltrets drifttidsräknare

Man kan kontrollera hur många procent av drifttiden som har förflutit.

Koppla in fläkten med Till/Från-knap

pen.

^ Tryck in kolfilterknappen och håll den

intryckt.

En eller flera av "– / +"-knapparnas kontrollampor blinkar.

Antalet blinkande kontrollampor indikerar hur stor procentandel av den inställ da drifttiden som har förbrukats.

1 kontrollampa = 25 %

2 kontrollampor = 50 % 3 kontrollampor = 75 % 4 kontrollampor = 100 %

Information om de förbrukade drifttim marna sparas när fläkten stängs av eller vid strömavbrott.

Rengöring och skötsel

Stäng alltid av strömmen före

rengöring och skötsel genom att – dra ut stickproppen ur eluttaget – stänga av huvudströmmen – skruva ur säkringen

Halogenlampor blir mycket

varma vid drift. Även en viss tid efter att de har släckts finns risk för brännskada. Varma lampor kan dessutom gå sönder om man rengör dem med fuktig eller blöt trasa. Vänta därför ett par minuter innan du rengör fläkten.

Hölje

Allmänt

Fläktens ytor och knappar är känsliga för repor. Följ därför nedanstå ende rengöringsanvisningar.

Att undvika vid rengöring av alla ytor:

rengöringsmedel som innehåller

–

soda, syra, klorid eller lösningsmedel skurmedel i pulver eller flytande form

–

hårda disksvampar eller gamla disk

–

svampar som innehåller rester av skurmedel

Beakta även följande särskilda anvis ningar för de olika ytorna.

Särskilda anvisningar för fläktar med rostfritt hölje

(gäller ej för knappar och reglage!) För rostfria ytor lämpar sig ett rengör-

ingsmedel för rostfritt stål som inte repar.

För att förhindra att ytan snabbt blir smutsig rekommenderas vårdande medel för rostfritt stål (kan köpas hos Miele reservdelar). Använd en mjuk trasa och sparsamt med medel.

Använd endast en mjuk trasa, disk medel och varmt vatten för att ren göra fläktens ytor och knappar.

Torka därefter torrt med en mjuk trasa.

Använd inte en alltför fuktig trasa för rengöring runt knapparna. Detta för att undvika att det tränger in fukt i elektroniken.

Rengöring och skötsel

Särskilda anvisningar för fläktar i alu miniumutförande

Aluminium är ett levande material. Be traktelsevinkel, ljusinfall och den omgiv ande inredningen påverkar den reflek terande effekten och därmed fläktens utseende.

Aluminiumytor, knappar och vred kan missfärgas eller förändras om smuts får bita sig fast en längre tid. Avlägsna därför alltid smuts direkt.

Följ de allmänna rengöringsanvisning arna i detta avsnitt.

Undvik dessutom – rengöringsmedel för rostfritt stål – kalklösande rengöringsmedel – diskmaskinsrengöringsmedel – ugnsspray

Knappar och vred

Särskilda anvisningar för glasytor

För rengöring av glasytor lämpar sig ett vanligt fönsterputsmedel.

Undvik att använda ugnsspray.

Filterkorg och fettfilter

Filterkorgen och det återanvändbara fettfiltret av metall fångar upp alla fasta partiklar i matoset (fett, damm etc.) och förhindrar att fläkten blir smutsig.

Rengör filterkorgen och fettfiltret senast när fettfilterknappens kontrollampa lyser.

Vi rekommenderar emellertid rengöring med3-4veckors intervaller för att undvika att fettet biter sig fast.

Såväl filterkorgen som fettfiltret bör rengöras vid varje rengöringstillfälle.

Knappar och vred kan missfärgas eller förändras om smuts får bita sig fast en längre tid. Avlägsna därför alltid smuts direkt.

Följ de allmänna rengöringsanvisning arna i detta avsnitt.

Undvik även rengöringsmedel för rost fritt stål.

Ett överfettat filter innebär

brandrisk!

Rengöring och skötsel

Avlägsna filterkorgen

^ Lossa filterkorgen genom att dra i

snabbfästena. Håll i filterkorgen under tiden så att den inte faller ned på spisen/hällen.

^ Avlägsna filterkorgen.

Ta ut fettfiltret

Rengöra fettfilter och filterkorg för hand

Rengör fettfiltren med en diskborste i

varmt vatten med milt handdiskmedel i. Använd inte koncentrerat handdisk medel.

Använd inte

kalklösande rengöringsmedel

–

skurmedel i pulver eller flytande form

–

eller aggressiva allrengöringsmedel ugnsspray.

–

Rengöra fettfilter och filterkorg i diskmaskin

^ Ställ filtren så lodrätt det går i den un-

dre korgen i diskmaskinen. Kontrollera att spolarmen kan rotera fritt.

^ Diska fettfiltret på max 65 °C. Om du

har en diskmaskin från Miele så väljer du automatikprogrammet.

Fatta tag i fettfiltrets handtag och dra ut det från spärren. Ta ut filtret nedåt. Se till att fettfiltret inte faller ned på spisen/hällen.

Använd ett milt maskindiskmedel.

Beroende på vilket diskmedel som används vid rengöring av fettfiltren kan dess insida få bestående miss färgningar när de diskas i diskma skin. Detta inverkar inte på filtrens funk tion.

Rengöring och skötsel

Lägg fettfiltret på tork på ett fuktsug

ande underlag innan det sätts tillbaka igen.

Medan filterkorgen och fettfiltret är

nedmonterade ska man noggrant rengöra tillgängliga delar av höljets insida. Därmed undviker man brand risk på grund av fettavlagringar.

När fettfiltret har satts in igen efter

rengöringen ska man trycka på fettfil terknappen under ca 3 sekunder för att nollställa drifttidsräknaren. Knapp ens kontrollampa släcks.

Om filterkorgen och fettfiltret rengörs innan den inställda tiden har löpt ut kan drifttidsräknaren nollställas genom att man håller fettfilterknappen intryckt ca 6 sekunder.

Sätta i fettfiltret

Montera filterkorgen

Haka fast filterkorgen baktill på hak

arna, vinkla den uppåt i framkant och snäpp fast snabbfästena.

Lägg i fettfiltret framtill i kanalplåten och skjut in det.

Böj fettfiltret uppåt i bakkant och se till att det snäpper fast på höger och vänster sida.

Rengöring och skötsel

Sätta i/byta kolfilter

Vid cirkulationsdrift måste fettfiltret kom pletteras med ett kolfilter. Kolfilter bin der luktämnen som uppstår vid matlag ning. Kolfiltret sätts in i kanalplåten ovanför fettfiltret.

Kolfilter finns hos Mieles återför säljare eller hos Miele reservdelar. Modell och beteckning står i avsnittet "Tekniska data".

För att byta eller montera kolfiltret

måste först filterkorgen och fettfiltret tas ut enligt tidigare beskrivning.

Första gången filtret sätts in: Fläkten har en inbyggd spårskena för frånluftsdrift som måste avlägsnas vid cirkulationsdrift. Lossa spårske nans båda skruvar och skruva ut dem.

Fatta tag i greppfliken baktill på kol

filtret och dra kolfiltret nedåt för att byta det.

Avlägsna det nya kolfiltrets förpack

ning.

Sätt i kolfiltret i fläkten, vinkla det uppåt baktill och tryck fast det.

Återmontera fettfiltret och filterkorgen.

Första gången filtret sätts in:

Aktivera drifttidsräknaren (se avsnittet "Använda fläkten").

Rengöring och skötsel

Kolfiltret bör alltid bytas ut när kon trollampan för kolfilter lyser eller när det inte längre binder lukt tillräckligt bra. Kolfiltret bör bytas senast var 6:e må nad.

Förbrukade kolfilter kan kastas i hus hållssoporna.

Efter kolfilterbyte ska man trycka på

kolfilterknappen under ca 3 sekunder för att nollställa drifttidsräknaren. Kontrollampan släcks.

Om kolfiltret byts ut innan den inställda tiden har löpt ut kan drifttidsräknaren nollställas genom att kolfilterknappen hålls intryckt ca 6 sekunder.

Rengöring och skötsel

Byta halogenlampa

Stäng alltid av strömmen före byte av

halogenlampa genom att

dra ur fläktens stickpropp ur

–

eluttaget skruva ur säkringen

–

stänga av huvudströmbrytaren.

–

Halogenlampor blir mycket

varma vid drift. Även en stund efter det att man har släckt lampan finns risk för brännskador. Vänta därför några minuter innan du byter halogenlampan.

Avlägsna filterkorgen (se avsnittet

"Rengöring och skötsel – Avlägsna fil terkorgen").

Dra ut halogenlampan ur fattningen.

Se till att halogenlampan inte ramlar ner på spisen/hällen.

Sätt in den nya halogenlampan i fatt

ningen och tryck försiktigt fast den.

Halogenlampan måste bytas ut mot en lampa av samma modell (se avsnittet "Tekniska data").

Om det uppstår fel som du själv inte kan åtgärda, var god kontakta:

Närmaste återförsäljare

– eller

Miele service. Auktoriserade service

–

verkstäder kan nås på telefonnum mer 077 077 00 20. Se även Mieles hemsida: www.miele.se

Miele service

Kundservice behöver fläktens modell beteckning och tillverkningsnummer. Båda dessa uppgifter finns på typskylt en som är tillgänglig efter det att fettfiltren har tagits ut.

Fläktens mått

Bilden är inte skalenlig.

1) Frånluft

2) Cirkulationsdrift

3) Ventilationsöppningen monteras uppåt vid cirkulationsdrift

4) och 5) Installationsområde; för cirkulationsdrift endast 4) Yta för öppning i vägg eller tak, för montering av eluttag och för modellerna

...EXT för dragning av förbindelseka beln till den externa fläkten. Vid cirkula tionsdrift är det endast nödvändigt att montera ett eluttag.

Frånluftsanslutning C 150 mm, med adapter C 125 mm.

Avstånd mellan häll/spis och fläkt (S)

Om inte spisens/hällens tillverkare anger ett större säkerhetsavstånd ska minst följande avstånd mellan spisen/hällen och fläktens underkant hållas:

Spis/häll Avstånd

elspis/elhäll 450 mm elgrill 650 mm frittös (elektrisk) 650 mm Gashäll med flera kokzon-

er med maximalt 12,6 kW total effekt, där ingen brännare har mer än 4,5 kW effekt

650 mm

Fläktens mått

För att få en tillräckligt stor arbetsyta

–

under fläkten rekommenderas ett av stånd på 65 cm även över elspisar.

Ta även hänsyn till användarens

–

längd vid montering av fläktens höjd. Det ska vara möjligt att arbeta fritt vid spisen/hällen samtidigt som att fläkt en ska kunna användas optimalt.

Tänk på att matos fångas upp sämre

–

ju större avståndet mellan spis en/hällen och fläkten är.

Ska teleskopets överkant monteras i

–

taket måste man beakta möjlig fläkt höjd.

Gashäll med flera kokzoner med en total effekt på mer än 12,6 kW, eller en gashäll med flera kokzoner, där en brännare har mer än 4,5 kW effekt

Gashäll med en kokzon med maximalt 6 kW effekt

Gashäll med en kokzon med mer än 6 kW effekt

Beakta även avsnittet "Säkerhets anvisningar och varningar".

760 mm

650 mm

760 mm

Montering

Monteringsmaterial

Montering

a 2 ark monteringsskydd för mon

tering av kanalplåten

b 1 frånluftsanslutning för en från

luftsledning C 150 mm.

c 1 reduceringsadapter för frånlufts

ledning C 125 mm

d 1 kallrasskydd för montering i

motorenhetens utblåsningsanslut ning (ej vid cirkulationsdrift).

e Övre fästplåt för vägg för montering

av teleskopet

f Mittfästplåt för vägg för att fästa

teleskopet

g Nedre fästplåt för vägg för upp-

hängning av fläkten

h Monteringssats för cirkulations-

drift innehåller vinkelanslutning, alu-

miniumslang och slangklämmor (ingår inte vid leverans, extra tillbehör, se "Tekniska data").

2 muttrar M 6 med tandade spärrar för fastsättning av fläkten

2 skruvar 3,9 x 7,5 mm för fastsättning av kanalplåten

2 skruvar M4 med mutter och plast bricka för fastsättning av ångskärmen

1 hävverktyg för demontering av kanal-

plåten

8 skruvar5x60mmmed stort huvud

och 8 pluggar8x50mmför fixering av fästplåtarna

Skruvarna och pluggarna är avsed da för massiva murverk. För andra väggkonstruktioner används skruvar och pluggar som passar för mate rialet. Kontrollera även att väggen har har tillräcklig bärkraft.

Monteringsanvisning A3-format

Montering

Läs igenom informationen på följan de sidor samt avsnitten "Fläktens mått" och "Säkerhetsanvisningar och varningar". Under vissa omständig heter uppstår risk för förgiftning. Detta gäller särskilt om fläkten an vänds samtidigt som andra värme källor som är beroende av rumsluft en.

Monteringsanvisning

Demontering

Om fläkten ska demonteras sker detta i

omvänd ordning enligt beskrivningen på monteringsanvisningen.

För att underlätta demonteringen av

kanalplåten medföljer ett hävverktyg.

De enskilda monteringsstegen finns be skrivna på bifogat lösblad.

Skyddsfolie

(för fläktar i rostfritt stål) För att skydda mot transportskador är

kanalplåt och teleskop försedda med skyddsfolie.

Avlägsna skyddsfolien innan fläktens monteras. Den kan dras av utan några hjälpmedel.

^ Lossa först kanalplåtens båda fäst-

skruvar och skjut sedan in hävverktyget mellan kanalplåten och teleskopet och tryck ut kanalplåten ur fästet.

Läs noga igenom avsnittet "Säker hetsanvisningar och varningar". Under vissa omständigheter uppstår risk för förgiftning. Detta gäller sär skilt om fläkten används samtidigt som värmekällor som är beroende av rumsluften. Kontrollera med en sotare vid tvek samhet om fläkten är driftsäker.

Frånluftsledning

Använd endast glatta rör eller flexibla

–

frånluftsslangar av godkänt icke brännbart material till frånluftsanslut ningen.

Vid drift med extern fläktmotor är det

–

viktigt att frånluftsledningen är stabil. Den externa fläktmotorn kan göra så att ett undertryck uppstår som defor merar frånluftsledningen.

För en så stor lufteffekt och så lite ljud som möjligt måste du tänka på följande:

Frånluftsledningens diameter bör inte

–

vara mindre än 150 mm.

– Om du använder platta frånlufts-

kanaler ska inte tvärsnittet vara mindre än tvärsnittet på frånluftsanslutningen.

– Frånluftsledningen bör vara så kort

och rak som möjligt.

– Använd endast böjar med stor radie.

– Frånluftsledningen får inte vikas eller

tryckas ihop.

–

Se till att alla anslutningar sitter fast och är täta.

–

Vid vågrät dragning av frånluftsled ningen måste en minimilutning om 1 cm per meter hållas. Därmed för hindras att kondensvatten kommer in i fläkten.

Frånluftsledning

Om frånluften ska ledas ut utomhus

–

rekommenderar vi att installera ett teleskoprör eller en takgenomföring.

Om frånluften ska ledas in i en ven

–

tilationskanal måste genomförings röret ligga i ventilationsriktningen.

Viktigt!

Dras frånluftsledningen genom svala rum, vindar och så vidare kan det leda till kraftiga temperaturfall inom vissa områden. Det innebär att man måste räkna med ånga eller kondensvatten. Frånluftsledningen måste i sådana fall isoleras.

Kondensvattenspärr

(extra tillbehör)

Förutom isolering av frånluftsledningen rekommenderas installation av kondensvattenspärr. Den tar hand om det kondensvatten som uppstår och förångar det. Kondensvattenspärr finns för frånluftsledningar som är C 125 mm och C 150 mm.

Se till att kondensvattenspärren monte ras lodrätt och om möjligt direkt ovanför fläktens utblåsningsanslutning. Pilen på höljet visar utblåsningsriktningen.

Fläktar som är förberedda för anslut ning till extern fläktmotor (modellbe teckning ...EXT) har inbyggd kondens vattenspärr vid leverans.

Frånluftsledning

Ljuddämpare

(extra tillbehör)

I frånluftsledningen kan en ljuddämpare monteras. Den hjälper till att dämpa ljudet...

... vid frånluftsdrift:

Ljuddämparen dämpar både ljudet på utsidan och ljud som kommer in i köket som till exempel ljud från gatan. Ljuddämparen ska därför placeras så nära framför frånluftsledningen a som möjligt.

...vid frånluftsdrift med extern fläkt motor:

För att minimera fläktljud i köket bör ljud dämparen placeras så nära framför den externa fläktmotorn b som möjligt, vid en lång frånluftsanslutning i fläkten c.

Vid en extern fläktmotor kan du minska ljudet på utsidan av huset genom att montera en ljuddämpare bakom den externa fläktmotorn d.

För alla funktioner gäller att effekten optimeras när två ljuddämpare installeras bakom varandra.

Elanslutning

Installation av fläkten bör utföras av en behörig fackman enligt gällande säkerhetsföreskrifter. Ej fackmässigt utförda installationsoch underhållsarbeten kan medföra avsevärda risker för användaren, för vilka tillverkaren inte ansvarar.

Fläkten får endast anslutas till ett jordat eluttag, 230V~50Hz,somärinstallerat enligt gällande säkerhetsföreskrifter.

Jordfelsbrytare rekommenderas. Anslutning med stickpropp rekommen

deras då detta underlättar eventuell framtida service. Se till att uttaget fortfarande är tillgängligt när fläkten har byggts in.

Om kontakten inte är tillgänglig eller om fläkten ska ha fast anslutning måste anslutningen på installationsplatsen vara försedd med en åtkomlig, typgodkänd strömbrytare. Som frånkopplingsdon gäller en tillgänglig strömbrytare med ett kontaktavstånd på minst 3 mm.

Till detta hör LS-brytare, säkringar och skydd (EN 60335).

Erforderliga anslutningsdata framgår av typskylten. Den blir synlig när fettfiltret tas ut.

Kontrollera att dessa data angående spänning och frekvens överensstäm mer med dem som gäller för elnätet på installationsplatsen.

Använda styrmodul DSM 400

För att kombinera fläkten med externa komponenter finns Miele styrmodul DSM 400 som extra tillbehör.

Med denna har du följande möjligheter:

Potentialfri anslutning

Den möjliggör styrning av ännu en pro dukt med hjälp av fläktens Till/Från knapp s.

Komponenterna i ett centralt utsug in går inte i Mieles sortiment.

Vänd dig till sotaren för råd.

Ansluta ljusknapp

Styrmodulen gör det även möjligt att

tända, släcka och dimma fläktens be lysning via en ljusknapp som är integre rad i huvudströmmen.

Montering

Den potentialfria kontakten DSM 400 a kan till exempel sättas in i en fläkt av modell ...EXT som är ansluten till ett centralt utsug. Kontakten kan användas till att manöv rera en elektrisk spärrventil b som är kopplad framför det centrala utsuget c.

Styrmodulen monteras på fläktenheten efter demontering av kanalplåten.

En elektriker måste ansluta de elek triska komponenterna till styrmodul en.

Tekniska data

Total anslutningseffekt * .......240W

– Fläktmotor *................200W

– Kokhällsbelysning.........2x20W

Halogenlampa

Osram typ 44890 WFL, 20 W

Nätspänning ............. AC230V

Frekvens....................50Hz

Säkring ......................10A

Elkabelns längd ..............1,5m

Vikt

DA 249-4 ..................22,5 kg

DA 249-4 EXT ..............19,5 kg

DA 249-4 Alu ...............22,5 kg

DA 249-4 Alu EXT ...........19,5 kg

Fläkteffekt* Frånluftseffekt enligt EN 61591 Frånluftsystem C 150 mm:

Läge I ...................200m

Läge II ...................300m

Läge III ..................400m

Intensivläge...............640m

Frånluftsystem C 125 mm:

Läge I ...................180m

Läge II ...................280m

Läge III ..................380m

Intensivläge...............580m

Cirkulationseffekt med kolfilter:

Läge I ...................150m

Läge II ...................210m

Läge III ..................330m

Intensivläge...............490m

Extra tillbehör för cirkulationsdrift – Ombyggnadssats DUW 10 – Kolfilter Miele kolfilter DKF 9-1

* Fläktens anslutningseffekt och från

luftseffekt för modellbeteckningarna …EXT är beroende av vilken extern fläktmotor som är ansluten.

Modellbeteckning ...EXT: Längd på anslutningskabeln till den ex

terna fläktmotorn..............1,9m

DA 249-4, DA 249-4 EXT, DA 249-4 Alu, DA 249-4 Alu EXT

M.-Nr. 09 729 830 / 01sv-SE

Miele DA 249-4, DA 249-4 EXT, DA 249-4 Alu, DA 249-4 Alu EXT User manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual
