Käyttö- ja asennusohje

Liesituuletin DA 249-2, DA 249-2 EXT DA 249-2 Alu, DA 249-2 Alu EXT

Lue ehdottomasti tämä käyttöohje ennen liesituulettimen asennusta ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen.

M.-Nr. 06 171 550

Sisällysluettelo

Pidä huolta ympäristöstäsi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Tärkeitä turvallisuusohjeita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Laitteen osat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Laitteen toimintaperiaate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Liesituulettimen käyttö

Liesituulettimen kytkeminen päälle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Tehon säätäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Jälkikäyntitoiminto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Liesituulettimen kytkeminen pois päältä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Valaisimen sytyttäminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Valaistuksen himmentäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Valaisimen sammuttaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Käyttötuntilaskuri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Käyttötuntien tarkistaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Asetetun käyttötuntimäärän muuttaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Puhdistus ja hoito

Liesituulettimen runko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Yleistä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Teräksiset pinnat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Alumiiniset pinnat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Lasiset pinnat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Suodatinkori ja rasvansuodatin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Aktiivihiilisuodattimen asentaminen/vaihtaminen. . . . . . . . . . . . . . . . . . . . . . . . . . 20

Valaisimen halogeenilampun vaihtaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Asennusmitat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Mitta S. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Asennus

Asennustarvikkeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Asennusohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Liesituulettimen irrottaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Hormiliitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Kondenssivesisulku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Sähköliitäntä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Pidä huolta ympäristöstäsi

Kuljetuspakkauksen uu

siokäyttö

Pakkaus suojaa konetta vaurioilta kulje tuksen aikana. Pakkaukset on valmistet tu luonnossa hajoavista ja uusiokäyt töön soveltuvista materiaaleista.

Kun palautat pakkausmateriaalit kier toon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kaup piaasi huolehtii yleensä kuljetuspak kauksen talteenotosta. Voit myös itse palauttaa materiaalit kierrätykseen, mi käli paikkakunnallasi on pahvin ja muo vin keräyspiste.

Pakkausmateriaalit (esim. muovipussit, styroksi) voivat olla vaarallisia joutuessaan lasten käsiin. Tukehtumisen vaara! Säilytä pakkausmateriaalit lasten ulottumattomissa ja hävitä materiaalit mahdollisimman pian.

Vanhan laitteen käytöstä pois taminen

Käytöstä poistettavat sähkö- ja elektro

niikkalaitteet sisältävät usein arvokkaita,

kierrätyskelpoisia materiaaleja. Kuiten kin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä laittei den toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän kä

sittelyn seurauksena nämä voivat olla

terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajät

teen mukana.

Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen oman kuntasi jäteasemalle tai kier rätyskeskukseen.

Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne ke räyspisteeseen. Kun poistat käytöstä rikkinäisen laitteen, noudata myös koh dan "Tärkeitä turvallisuusohjeita" neuvo ja.

Tärkeitä turvallisuusohjeita

Tämä liesituuletin on täyttää voimas sa olevat turvallisuusmääräykset. Laitteen asiaton käyttö saattaa kui tenkin aiheuttaa henkilö- ja esineva hinkoja.

Lue tämä käyttöohje huolellisesti en nen kuin alat käyttää laitetta. Käyttö ohje antaa sinulle tärkeitä tietoja lait teen turvallisuudesta, käytöstä, asennuksesta ja huollosta. Perehty mällä käyttöohjeeseen vältät mah dolliset vahingot ja laitteesi rikkoon tumisen.

Säilytä tämä käyttöohje! Jos luovutat laitteen toiselle käyttäjälle, muista antaa käyttöohje sen mukana!

Liesituulettimen asianmukainen käyttö

Liesituuletin on tarkoitettu vain koti-

talouskäyttöön. Valmistaja ei vastaa asiattomasta käy töstä aiheutuneista vahingoista.

Tekninen turvallisuus

Ennen kuin liität liesituulettimen

sähköverkkoon, tarkista ehdotto masti, että laitteen arvokilvessä ilmoitet tu jännite ja taajuus vastaavat sähköver kon jännitettä ja taajuutta. Näiden tietojen on ehdottomasti vastat tava toisiaan, muuten laite voi vahingoit tua. Kysy epäselvissä tapauksissa neuvoa sähköasentajalta.

Liesituulettimen sähköturvallisuus

on taattu ainoastaan silloin, kun lai te on liitetty määräysten mukaisesti maadoitettuun sähköliitäntään. Asen nuksen maadoituksen toimivuus on ehdottomasti testattava. Myös sijoituspaikan sähköjärjestelmä on epäselvissä tapauksissa testattava. Valmistaja ei vastaa vahingoista (esim. sähköiskuista), jotka johtuvat puuttuvasta tai viallisesta maadoitusjohtimesta.

Asiattomista korjauksista voi aiheu-

tua vaaratilanteita laitteen käyttäjälle. Laitteen asennus-, huolto- ja korjaustyöt on jätettävä valtuutetun huoltoliik keen tehtäviksi.

Jos haluat asentaa laitteen muuhun

kuin kiinteästi paikallaan pysyvään sijoituspaikkaan (esim. laivaan), jätä laitteen asennus ja käyttöönotto ehdot tomasti alan erikoisliikkeen / huoltoliik keen tehtäväksi.

Jos laitteen verkkoliitäntäjohto va

hingoittuu, liitäntäjohdon vaihtami nen on ehdottomasti jätettävä alan am mattilaisen tehtäväksi.

Tärkeitä turvallisuusohjeita

Liesituuletin on kytketty pois sähkö verkosta vasta, kun:

pistotulppa on vedetty pois pisto

–

rasiasta. Kun irrotat pistotulppaa pistorasiasta, älä vedä liitäntäjohdosta, vaan tartu pistotulppaan.

sulake on irrotettu sulaketaulusta.

–

mahdollinen automaattisulake on kyt

–

ketty pois päältä.

Älä liitä liesituuletinta sähköverk

koon jatkojohdon avulla, jottei lait teen sähköturvallisuus vaarannu (ylikuu menemisvaara).

Jos liesituulettimessa on ulkoinen

puhallin (liesituuletinmallit ...EXT, liesituuletin ja puhallinmoottori liitetään toisiinsa pistokkein varustetun yhdyskaapelin avulla. Tällaiseen liesituulettimeen saa liittää ainoastaan Miele-merkkisen ulkoisen puhaltimen.

Käyttö

Älä koskaan liekitä liesituulettimen

alla äläkä käytä avotulta grillatessasi.

Toiminnassa oleva liesituuletin imee lie kit rasvansuodattimeen, joka voi tällöin syttyä palamaan!

Jos käytät liesituuletinta kaasulie den yläpuolella, huolehdi siitä, että

liekin päällä on keittoastia.

Liesituuletin voi muutoin vahingoittua

liekkien aiheuttamasta kuumuudesta.

Kytke liesituuletin päälle aina, kun

käytät keittotasoa. Jos liesituuletinta ei kytketä päälle, ruo asta muodostuva vesihöyry tiivistyy liesituulettimeen. Tämä voi aiheuttaa ajan mittaan korroosiovaurioita laitteeseen.

Ole varovainen, kun käytät ruoan-

laitossa öljyjä ja rasvoja tai kun käytät rasvakeitintä. Älä myöskään koskaan jätä sähkögrilliä toimimaan ilman valvontaa. Ylikuumenneet rasvat ja öljyt voivat syttyä palamaan, jolloin myös liesituuletin voi syttyä tuleen.

Älä koskaan käytä liesituuletinta ilman

rasvansuodatinta ja suodatinkoria. Siten vältät rasvojen ja lian kertymisen laitteen sisäosiin. Tällainen lika voi hei kentää laitteen toimintaa.

Puhdista tai vaihda suodatinkori ja

rasvansuodatin säännöllisesti. Ras voittunut rasvansuodatin voi aiheuttaa pa lovaaran! (Ks. kohtaa "Puhdistus ja hoito".)

Älä koskaan käytä liesituulettimen

puhdistukseen höyryilmatoimisia puhdistuslaitteita. Höyry voi päästä laitteen sähköäjohta viin osiin ja aiheuttaa oikosulun.

Tärkeitä turvallisuusohjeita

Asennus

Liesituulettimen ja keittotason väliin on jätettävä vähintään seuraavasti

vapaata tilaa:

– 45 cm, kun kyseessä on sähköliesi, – 65 cm, kun kyseessä on kaasuliesi, – 65 cm, kun kyseessä on Mielen

sähkögrilli.

Muiden keittotasojen osalta on nouda tettava kunkin keittotason käyttö- ja asennusohjeissa mainittuja vähimmäis turvaetäisyyksiä. Jos liesituulettimen alla käytetään mo nia erityyppisiä keittotasoja, joilla on erilaiset vähimmäisturvaetäisyydet, asennuksessa on noudatettava aina suurinta ilmoitettua vähimmäisturvaetäisyyttä.

Liesituuletinta ei saa asentaa puulieden yläpuolelle.

Käytä vain tulenkestävästä mate-

riaalista valmistettuja poistoilmaputkia ja letkuja. Kysy neuvoa valtuutetusta Miele-huoltoliikkeestä.

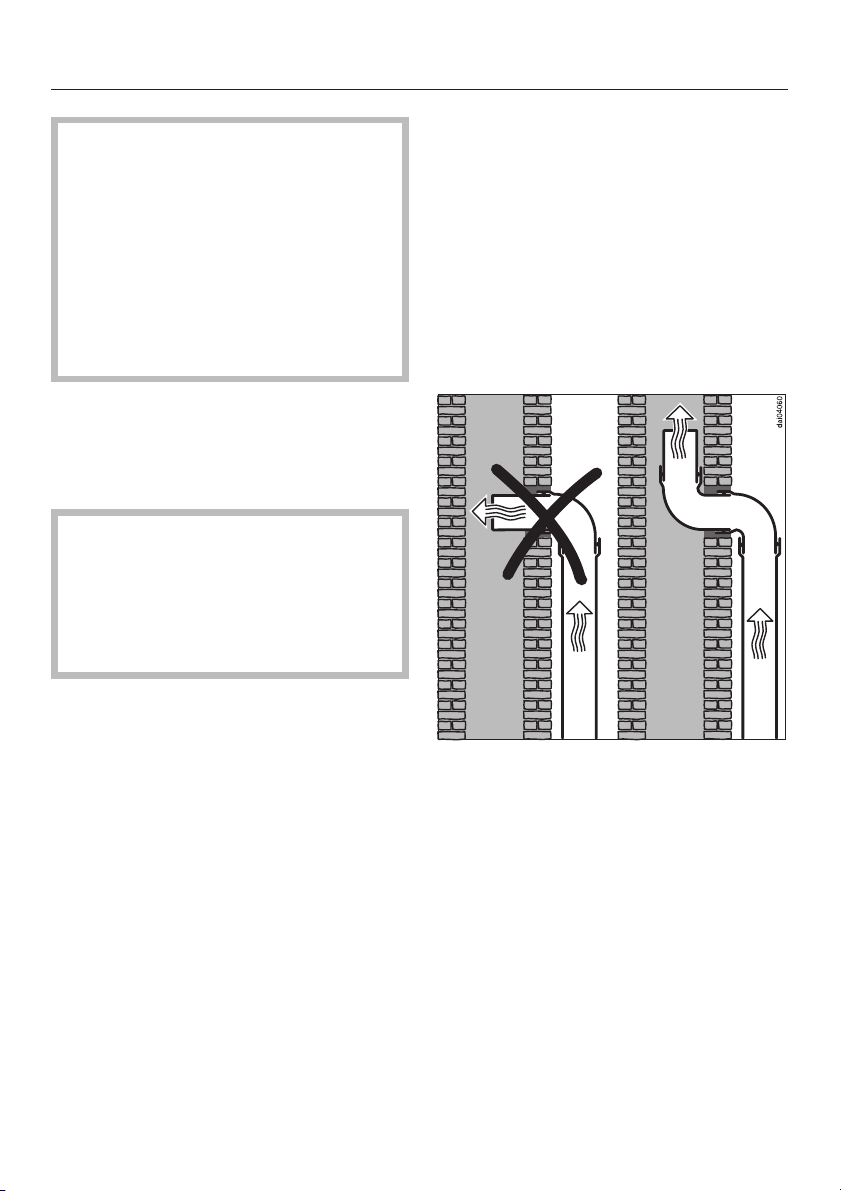

Poistoilmaa ei saa johtaa jo käytös

sä olevaan savukanavaan tai yh teishormiin eikä sellaisen tilan ilman vaihtokanavaan, jossa on tulisija.

Jos johdat poistoilman savukana

vaan tai hormiin, joka ei ole käytös sä, noudata paikkakuntasi nuohoojan antamia määräyksiä.

Samanaikainen käyttö hormiin liitetyn tulisijan kanssa

Varoitus - myrkytysvaara!

Kun käytät samanaikaisesti liesituu-

letinta ja poistoilmahormiin liitettyä tulisijaa samassa huonetilassa, huolehdi ehdottomasti riittävästä ilmanvaihdosta. Tällaisia tulisijoja ovat mm. kaasu-, öljy-, puu- tai hiilikäyttöiset kamiinat, lämmittimet, lämminvesivaraajat, keittotasot ja uunit sekä puuliedet. Tulisijat tarvitsevat huoneilmaa palamiseen, ja ne poistavat palokaasunsa poistoilmahormiin.

Jos myös liesituuletinta käytetään hor miin poistavana, liesituuletin imee ilmaa keittiöstä ja keittiön lähellä olevista huo netiloista. Ilman riittävää ilmanvaihtoa huonetilaan syntyy alipaine. Tällöin tulisija saa liian

vähän ilmaa palamiseen. Palokaasut ei

vät pääse enää poistumaan kunnolla.

Myrkylliset palokaasut voivat palau tua poistoilmahormista takaisin huo netilaan. Palokaasut voivat olla hen genvaarallisia!

Tärkeitä turvallisuusohjeita

Liesituulettimen ja tulisijan samanaikai nen käyttö on vaaratonta, jos huone tilaan ei synny yli 4 Pa:n (0,04 mbaarin) alipainetta. Tällöin palokaasut eivät pääse palautumaan takaisin huoneil maan.

Alipainetta ei pääse syntymään, kun huonetilaan virtaa jatkuvasti palamiseen tarvittavaa ilmaa, esimerkiksi ilmanvaihtokanavasta tai avatusta tuuletusikkunasta. Tällöinkin tuloilma-aukon on oltava riittävän suuri. Esimerkiksi pelkkä ilmanvaih toputki seinässä ei takaa riittävää ilman vaihtoa.

Jos huoneen ainoa tuloilma-aukko on avattu ikkuna, voit halutessasi varmis taa, ettei liesituuletin toimi ennen ikku nan avaamista. Tähän tarvitset erillisen ikkunakytkimen. Ikkunakytkimen avulla liesituuletin käyn nistyy vasta, kun ikkunaa on avattu riit tävästi. Kysy tarvittaessa neuvoa paikkakuntasi nuohoojalta. Liesituuletimessa on valmius ikkunakyt kimen käyttöä varten. Ikkunakytkintä varten liesituulettimeen täytyy kuitenkin asentaa muutossarja. Muutossarjan voit tilata Mielen keskushuollosta.

Jos liesituuletin asennetaan aktiivihiilisuodattimella varustettuna huonetilaan palauttavaksi, edellä mainittuja rajoituksia ei tarvitse ottaa huomioon.

Laitteen käytöstä poistaminen

Kun poistat vanhan liesituulettimen

käytöstä, irrota pistotulppa pistorasiasta ja katkaise verkkoliitäntäjohto. Näin kukaan ei pääse vahingossakaan käyttämään rikkinäistä laitetta.

Ota kuitenkin huomioon koko asun non ilmanvaihto. Epävarmassa ta pauksessa ota yhteys paikkakuntasi nuohoojaan.

Mikäli tätä laitetta käytetään käyttö ohjeen vastaisesti tai muuten huoli mattomasti, vastuu syntyvistä esineja henkilövahingoista siirtyy laitteen käyttäjälle.

Laitteen osat

a Teleskooppiosa

b Poistoilmaritilä

(vain huonetilaan palauttavana)

c Hormikupu

d Kärynkeräyskupu

e Valaisimet

f Aktiivihiilisuodatin

(vain huonetilaan palauttavana)

g Rasvansuodatin

h Suodatinkori

i Valokytkin

Valokytkimellä voit kytkeä valaistuksen päälle ja pois päältä sekä säätää valaistuksen kirkkautta.

j Liesituulettimen

käyttökytkin

m Rasvansuodattimen

painike

Kun rasvansuodattimen painikkeen merkkivalo syttyy, rasvansuodatin ja suodatinkori on puhdistettava.

Tällä painikkeella voit myös

nollata käyttötuntilaskurin rasvan

–

suodattimen ja suodatinkorin puhdis tuksen jälkeen (ks. kohtaa "Puhdistus ja hoito").

tarkistaa käyttötuntilaskurin käyttötun

–

nit (ks. kohtaa "Liesituulettimen käyt tö/Käyttötuntien tarkistaminen").

– muuttaa käyttötuntilaskuriin ohjelmoi-

tua enimmäiskäyttötuntimäärää (ks. kohtaa "Liesituulettimen käyttö/Asetetun käyttötuntimäärän muuttaminen").

n Aktiivihiilisuodattimen

painike

Jos liesituuletin on asennettu huonetilaan palauttavaksi, aktiivihiilisuodattimen painikkeen merkkivalo syttyy, kun suodatin on vaihdettava.

Tällä painikkeella voit myös

k Tehonsäätöpainikkeet

l Jälkikäynnin valitsin

Valitsimella voit käyttää liesituulettimen jälkikäyntitoimintoa. Tällöin puhallin kyt keytyy automaattisesti pois päältä joko 5 tai 15 minuutin kuluttua.

–

nollata käyttötuntilaskurin aktiivihii lisuodattimen vaihtamisen jälkeen (ks. kohtaa "Puhdistus ja hoito").

–

tarkistaa käyttötuntilaskurin käyttötun nit (ks. kohtaa "Liesituulettimen käyt

tö/Käyttötuntien tarkistaminen").

–

muuttaa käyttötuntilaskuriin ohjelmoi tua enimmäiskäyttötuntimäärää (ks. kohtaa "Liesituulettimen käyttö/Asete tun käyttötuntimäärän muuttaminen").

Laitteen toimintaperiaate

Tämä liesituuletin toimii

. . . hormiin poistavana:

Liesituulettimen imemä ilma kulkee suo datinkorin ja rasvansuodattimen läpi ja virtaa poistohormin kautta ulos.

Siltä varalta, ettei poistohormissa ole valmiiksi asennettuna sulkuläppää, liesituulettimen mukana toimitetaan sulku- läppä.

Sulkuläppä on kiinni aina, kun liesituuletin ei ole toiminnassa. Tällöin ulkoilma ei pääse virtaamaan sisään.

Kun liesituuletin kytketään päälle, sulkuläppä avautuu automaattisesti, jolloin keittiökäryt pääsevät virtaamaan esteittä ulos.

....huonetilaan palauttavana:

Liesituulettimen imemä ilma kulkee suo datinkorin ja rasvansuodattimen lisäksi myös erillisen aktiivihiilisuodattimen läpi. Ilma johdetaan liesituulettimen te

leskooppiosassa olevien ilmanpoisto

aukkojen kautta takaisin keittiöön. Aktiivihiilisuodattimia on saatavana erilli

sinä lisävarusteina (ks. "Tekniset tiedot").

Tarkista ennen ensimmäistä käyttökertaa, että aktiivihiilisuodatin on asennettu paikalleen (ks. kohtaa "Puhdistus ja hoito").

. . . ulkoiseen puhaltimeen liitettynä:

EXT-sarjan liesituulettimet on tarkoitettu liitettäviksi ulkoiseen puhaltimeen. Tällöin liesituulettimen puhallinmoottori sijoitetaan muualle kuin keittiötilaan, esi merkiksi ullakolle.

Tällöin liesituuletin liitetään yhdyskaape lin kautta ulkoiseen moottoriyksikköön, jonka toimintaa ohjataan liesituulettimen käyttöpainikkeilla.

Liesituulettimen käyttö

Liesituulettimen kytkeminen päälle

Paina liesituulettimen käyttökytkintä.

Liesituuletin käynnistyy automaattisesti imuteholla "II". Käyttökytkimen merkkivalo syttyy.

Tehon säätäminen

^ Valitse haluamasi teho painamalla te-

honsäätöpainikkeita – / +.

Painike + = korkea imuteho Painike – = alhainen imuteho

Tehot "I" - "III" (vihreät merkkivalot) riittävät normaaliin ruoanvalmistukseen.

Intensiivinen teho

Paistamisen aikana ja voimakasta käryä aiheuttavien ruokien valmistuksessa voit valita hetkeksi intensiivisen imutehon (keltainen merkkivalo).

Jälkikäyntitoiminto

Suosittelemme, että käytät automaattis ta jälkikäyntitoimintoa sekä hormiin poistavan että huonetilaan palauttavan liesituulettimen kanssa. Jälkikäyntitoiminnon ansiosta keittiöilma puhdistuu vielä jäljellä olevista hajuista ja käryistä.

Jälkikäyntitoiminto merkitsee sitä, että liesituuletin kytkeytyy automaattisesti pois päältä käytön jälkeen.

^ Valitse haluamasi jälkikäyntiaika pai-

namalla jälkikäyntitoiminnon valitsinta:

yhden kerran = liesituuletin toimii

vielä 5 minuuttia. (vasen merkkivalo)

kaksi kertaa = liesituuletin toimii

vielä 15 minuuttia. (oikea merkkivalo)

Voit kytkeä jälkikäyntitoiminnon pois päältä painamalla jälkikäyntitoiminnon valitsinta vielä kerran. Liesituuletin jat kaa toimintaansa.

Liesituulettimen kytkeminen pois päältä

Kytke liesituuletin pois päältä paina malla liesituulettimen käyttökytkintä.

Käyttökytkimen merkkivalo sammuu.

Liesituulettimen käyttö

Valaisimen sytyttäminen

Voit käyttää liesituulettimen valaisinta myös silloin, kun laite ei ole toiminnassa.

Sytytä valaisin painamalla lyhyesti va

lokytkintä. Valaisimen merkkivalo syttyy. Valaistus kytkeytyy automaattisesti kirk

kaimmilleen.

Valaistuksen himmentäminen

Voit säätää valaistuksen kirkkautta portaattomasti.

^ Kun haluat himmentää valaisinta, sy-

tytä valaisin ensin ja pidä sitten valo-

kytkintä painettuna.

Valaistus himmenee portaattomasti,

kunnes vapautat valokytkimen.

Turvakatkaisin

Jos et käytä päälle kytkettyä liesituule tinta 10 tunnin aikana lainkaan, puhalti men turvakatkaisin kytkee liesituuletti men pois päältä automaattisesti. Valai sin palaa edelleen.

Voit tällöin kytkeä liesituulettimen ta

kaisin päälle painamalla liesituuletti

men käyttökytkintä.

Kun nyt pidät painiketta uudelleen pai nettuna, valaistus tulee kirkkaammak si, kunnes vapautat valokytkimen.

Kun pidät valokytkintä koko ajan painet tuna, valaistus vaihtuu koko ajan him meästä kirkkaaseen ja päinvastoin.

Valaisimen sammuttaminen

Sammuta valaisin painamalla valokyt kintä lyhyesti.

Valaisimen merkkivalo sammuu.

Liesituulettimen käyttö

Käyttötuntilaskuri

Käyttötuntilaskuri laskee jatkuvasti ai kaa, jonka liesituuletin on käytössä.

Kun 30 käyttötuntia on kulunut, rasvan suodattimen painikkeen merkkivalo syt tyy. Tällöin sekä rasvansuodatin että suodatinkori on puhdistettava.

Rasvansuodattimen puhdistuksen jäl keen käyttötuntilaskuri on nollattava.

^ Nollaa käyttötuntilaskuri painamalla

rasvansuodattimen painiketta noin 3 sekunnin ajan.

Painikkeen merkkivalo sammuu.

Huonetilaan palauttava liesituuletin

Voit säätää aktiivihiilisuodattimen käyttötuntilaskurin omien tarpeittesi mukaan.

Käyttötuntien tarkistaminen

Voit milloin tahansa tarkistaa, miten monta prosenttia asetetusta käyttötunti määrästä on käytetty.

Kytke liesituuletin päälle painamalla

käyttökytkintä.

^ Paina rasvansuodattimen tai aktiivihii-

lisuodattimen painiketta.

Yksi tai useampi tehonsäätimen – / + merkkivaloista alkaa vilkkua.

Vilkkuvien merkkivalojen määrä osoittaa, miten monta prosenttia asetetusta käyttötuntimäärästä on kulunut.

Kun säädetty käyttötuntimäärä tulee täyteen, aktiivihiilisuodattimen merkki valo syttyy. Tällöin aktiivihiilisuodatin on vaihdettava.

Tämän jälkeen käyttötuntilaskuri on nol lattava.

Nollaa käyttötuntilaskuri painamalla aktiivihiilisuodattimen painiketta noin 3 sekunnin ajan.

Painikkeen merkkivalo sammuu.

1 merkkivalo = 25 % 2 merkkivaloa = 50 % 3 merkkivaloa = 75 % 4 merkkivaloa = 100 %

Käyttötuntilaskuri ei nollaudu, vaikka lie situuletin olisi poissa päältä tai vaikka huoneistossa olisi ollut sähkökatko.

Liesituulettimen käyttö

Asetetun käyttötuntimäärän muutta minen

Voit milloin tahansa muuttaa käyttötunti laskuriin ohjelmoitua enimmäiskäyttö tuntimäärää omien käyttötottumustesi mukaan.

Valitse mahdollisimman lyhyt käyttö

–

tuntimäärä, kun paistat tai friteeraat usein ruokia liesituulettimen alla.

Jos valmistat rasvapitoisia ruokia

–

vain harvoin, voit valita pitkän käyttö tuntimäärän.

Jos käytät yleensäkin keittotasoa

–

vain harvoin, sinun kannattaa valita lyhyt käyttötuntimäärä, koska rasvansuodattimeen tarttunut rasva pinttyy ajan mittaan ja rasvansuodatin on hankalampi puhdistaa.

Rasvansuodattimen käyttötuntimäärän muuttaminen

Rasvansuodattimen/suodatinkorin käyttötuntimääräksi on asetettu valmiiksi 30 tuntia. Voit valita käyttötuntimääräksi 20, 30, 40 tai 50 tuntia.

Rasvansuodattimen merkkivalo ja jokin

tehonsäätimen – / + merkkivaloista al kavat vilkkua.

Tehonsäätimen – / + merkkivalot osoit

tavat säätämääsi käyttötuntimäärää seuraavasti:

1. merkkivalo vasemmalta = 20 tuntia

2. merkkivalo vasemmalta = 30 tuntia

3. merkkivalo vasemmalta = 40 tuntia

4. merkkivalo vasemmalta = 50 tuntia ^ Valitse haluamasi käyttötuntimäärä

painamalla painikkeita – / +.

^ Vahvista valitsemasi käyttötuntimäärä

painamalla rasvansuodattimen painiketta.

Jollet vahvista tekemääsi käyttötunti määrän muutosta neljän minuutin ai kana, liesituuletin palautuu auto maattisesti aiemmin asetettuun käyt tötuntimäärään.

Kytke liesituuletin pois päältä paina malla liesituulettimen käyttökytkintä.

Paina samanaikaisesti jälkikäyntitoi minnon valitsinta ja rasvansuodatti men painiketta.

Liesituulettimen käyttö

Aktiivihiilisuodattimen käyttötunti määrän asettaminen/muuttaminen

Aktiivihiilisuodatinta tarvitaan, kun liesi tuuletinta käytetään huonetilaan palaut tavana.

Aktiivihiilisuodattimen käyttötuntilaskurin tuntimäärää ei ole asetettu valmiiksi.

Valitse haluamasi käyttötuntimäärä omien käyttötottumustesi mukaan:

^ Kytke liesituuletin pois päältä paina-

malla liesituulettimen käyttökytkintä.

^ Paina samanaikaisesti jälkikäyntitoi-

minnon valitsinta ja aktiivihiilisuodattimen painiketta.

Aktiivihiilisuodattimen merkkivalo ja jo kin tehonsäätimen – / + merkkivaloista alkavat vilkkua.

Tehonsäätimen – / + merkkivalot osoit tavat säätämääsi käyttötuntimäärää seuraavasti:

1. merkkivalo vasemmalta = 120 tuntia

2. merkkivalo vasemmalta = 180 tuntia

3. merkkivalo vasemmalta = 240 tuntia

4. merkkivalo vasemmalta = loputon ^ Valitse haluamasi käyttötuntimäärä

painamalla painikkeita – / +.

^ Vahvista valitsemasi käyttötuntimäärä

painamalla aktiivihiilisuodattimen painiketta.

Jollet vahvista tekemääsi käyttötunti määrän muutosta neljän minuutin ai kana, liesituuletin palautuu auto maattisesti tilaan, jossa se oli ennen käyttötuntimäärän asettamista.

Puhdistus ja hoito

Tee liesituuletin jännitteettömäksi aina ennen kuin alat puhdistaa sitä. Toimi jollain seuraavista tavoista: – irrota pistotulppa pistorasiasta, – kierrä sulake irti sulaketaulusta tai – kytke automaattisulake pois päältä.

Liesituulettimen runko

Yleistä

Liesituulettimen pinnat ja käyttövalitsimet ovat arkoja naarmuille ja viilloille. Noudata siksi seuraavia puhdistusohjeita.

^ Pyyhi kaikki liesituulettimen pinnat ja

käyttövalitsimet kuumaan astianpesuaineveteen kastetulla liinalla.

^ Kuivaa pinnat lopuksi pehmeällä, kui-

valla liinalla.

Älä pyyhi käyttövalitsimia liian kos tealla liinalla, jottei laitteen elektroni siin osiin pääse kosteutta.

Teräksiset pinnat

Noudata seuraavia puhdistusohjeita, jotka koskevat

teräspintoja ja

–

käyttövalitsimia.

– Noudata tämän kappaleen yleisiä puh

distusohjeita, ja puhdista teräspinnat erikseen hankaamattomalla ruostumat toman teräksen hoitoaineella.

Älä käytä puhdistukseen

soodaa, happoa, klooria tai liuotinai

–

neita sisältäviä puhdistusaineita,

– hankaavia puhdistusaineita, kuten

hankausjauheita tai -nesteitä,

– hankaavia puhdistusvälineitä, kuten

patasieniä tai käytettyjä pesusieniä, joissa voi olla vielä hankausaineiden jäänteitä.

Erityiset ruostumattoman teräksen hoitoaineet vähentävät teräspintojen likaantumista (esim. Neoblank, jota voit hankkia Miele-huollosta). Levitä ainetta ohut, tasainen kerros pehmeän liinan avulla.

Noudata lisäksi seuraavia teräs- tai alu miinipintoja sekä lasipintoja koskevia ohjeita.

Puhdistus ja hoito

Alumiiniset pinnat

Alumiini on elävä materiaali. Katsomis kulma, valaistusolot ja lähiympäristö vaikuttavat valon heijastumiseen alu miinissa ja samalla pinnan ulkonäköön.

Alumiiniset pinnat ja käyttövalitsimet voivat värjäytyä tai muuttua, jos nii hin jää likaa pitkiksi ajoiksi. Poista siksi kaikki likaantumat mah dollisimman pian.

Noudata myös tämän kappaleen yleisiä puhdistusohjeita.

Älä käytä puhdistukseen – soodaa, happoa, klooria tai liuotinai-

neita sisältäviä puhdistusaineita,

– hankaavia puhdistusaineita, kuten

hankausjauheita tai -nesteitä,

– hankaavia puhdistusvälineitä, kuten

patasieniä tai käytettyjä pesusieniä, joissa voi olla vielä hankausaineiden jäänteitä,

–

teräksisten pintojen puhdistusaineita,

–

kalkkia irrottavia puhdistusaineita,

–

koneastianpesuaineita,

–

uuninpuhdistusaineita.

Käyttövalitsimet

Käyttövalitsimet voivat värjäytyä tai muuttua, jos niihin jää likaa pitkiksi ajoiksi. Poista siksi kaikki likaantumat mah dollisimman pian.

Noudata myös tämän kappaleen yleisiä puhdistusohjeita.

Älä käytä käyttövalitsimien puhdis tukseen teräksisten pintojen puhdis tusaineita.

Lasiset pinnat

^ Noudata tämän kappaleen yleisiä

puhdistusohjeita, ja puhdista lasipinnat tavallisella, kaupoissa myytävällä lasinpuhdistusaineella.

Älä koskaan käytä lasipintojen puhdistukseen

–

hankaavia puhdistusaineita, kuten hankausjauheita tai -nesteitä,

–

hankaavia puhdistusvälineitä, kuten patasieniä tai käytettyjä pesusieniä, joissa voi olla vielä hankausaineiden jäänteitä,

–

uuninpuhdistusaineita.

Puhdistus ja hoito

Suodatinkori ja rasvansuodatin

Suodatinkori ja uudelleenkäytettävä, metallinen rasvansuodatin muodostavat suodatinkokonaisuuden, joka kerää keittiökäryn kiinteät osaset, kuten ras van ja pölyn, ja estää siten liesituuletin ta likaantumasta.

Puhdista suodatinkori ja rasvansuodatin viimeistään silloin, kun rasvansuodatti men painikkeen merkkivalo syttyy.

Suosittelemme, että puhdistat osat 3-4 viikon välein, jottei rasva ehdi pinttyä.

Puhdista suodatinkori ja rasvansuodatin aina samanaikaisesti.

Rasvainen ja likainen suodatin voi aiheuttaa palovaaran!

Suodatinkorin irrottaminen

^ Irrota suodatinkori pikalukituspainik-

keista vetämällä. Pidä samalla suodatinkorista kiinni, jottei se putoa keittotasolle.

^ Laske suodatinkori alas.

Rasvansuodattimen irrottaminen

Vedä rasvansuodatinta kahvasta ja ir rota suodatin pidikkeistään. Laske sit ten suodatin alas. Varmista kuitenkin samalla, ettei suo datin pääse putoamaan keittotason päälle.

Puhdistus ja hoito

Puhdista suodatinkori ja rasvan

suodatin: – pesu käsin: harjaa osat lämpimäs sä vedessä, jossa on astian pesuainetta. – pesu astianpesukoneessa: aseta suodatinkori ja rasvansuodatin pys tysuoraan alakoriin ja pese osat 65°C:n pesuohjelmalla.

Käyttämäsi astianpesuaineen mu kaan rasvansuodattimen sisäpinta voi värjäytyä laikulliseksi. Värjäyty millä ei kuitenkaan ole vaikutusta rasvansuodattimen toimintaan.

^ Anna suodatinkorin ja rasvansuodatti-

men kuivua pesun jälkeen imukykyisellä alustalla.

^ Muista puhdistaa myös liesituuletti-

men sisäosat ennen kuin asetat suodatinkorin/rasvansuodattimen takaisin paikalleen. Näin vältät palovaaran.

^ Kun olet puhdistanut suodatinko-

rin/rasvansuodattimen, paina rasvan suodattimen painiketta noin 3 sekunnin ajan, niin käyttötuntilaskuri nollautuu. Painikkeen merkkivalo sammuu.

Rasvansuodattimen asettaminen pai kalleen

Työnnä rasvansuodatin hormikupuun

ensin etureunasta ja työnnä rasvansuodatinta eteenpäin vinossa asennossa.

^ Nosta rasvansuodatinta takaa ylöspäin

ja napsauta suodatin pidikkeisiinsä oikealta ja vasemmalta puolelta.

Suodatinkorin asettaminen paikalleen

Jos olet puhdistanut suodatinko rin/rasvansuodattimen jo ennen kuin painikkeen merkkivalo on syttynyt, voit nollata käyttötuntilaskurin paina malla rasvansuodattimen painiketta noin 6 sekunnin ajan.

Ripusta suodatinkori takaa ripustus koukkuihin, työnnä koria etupuolelta ylöspäin ja anna pikalukituspainikkei den napsahtaa kiinni.

Puhdistus ja hoito

Aktiivihiilisuodattimen asentaminen/vaihtaminen

Kun liesituuletinta käytetään huonetilaan palauttavana, rasvansuodattimeen on asennettava lisäksi aktiivihiilisuodatin. Aktiivihiilisuodatin sitoo itseensä kaikki hajuhiukkaset. Suodatin asennetaan hormikupuun ras vansuodattimen yläpuolelle.

Voit hankkia aktiivihiilisuodattimia eri koisliikkeistä tai valtuutetusta huolto liikkeestä. Tarkista suodattimen tyyppinumero kohdasta "Tekniset tiedot".

^ Jotta voisit asentaa tai vaihtaa aktiivi-

hiilisuodattimen, sinun on irrotettava suodatinkori ja rasvansuodatin edellä kuvatulla tavalla.

Vaihda aktiivihiilisuodatin vetämällä

suodatin alas sen takareunan kannat timesta.

Avaa uusi aktiivihiilisuodatin pakkauk

sestaan.

Kun asennat suodattimen ensimmäis tä kertaa: Liesituulettimen poistoilmakäyttöä varten hormikupuun on asennettu oh jauskannatin, joka täytyy irrottaa, kun liesituuletinta käytetään huonetilaan palauttavana. Irrota ohjauskannattimen molemmat ruuvit ja vedä kannatin irti.

Työnnä aktiivihiilisuodatin ensin etu puolelta hormikupuun ja työnnä se lo puksi kiinni takareunan kannattimes taan.

Asenna rasvansuodatin ja suodatin kori takaisin paikoilleen.

Kun asennat suodattimen ensimmäistä kertaa:

Aseta aktiivihiilisuodattimen käyttö

tuntilaskuriin haluamasi käyttötunti

määrä (ks. kohtaa "Liesituulettimen käyttö").

Puhdistus ja hoito

Vaihda aktiivihiilisuodatin aina, kun aktii vihiilisuodattimen merkkivalo syttyy tai silloin, kun aktiivihiili ei enää tunnu suo dattavan kaikkia hajuja. Vaihda aktiivihiilisuodatin kuitenkin vii meistään 6 kuukauden välein.

Kun olet puhdistanut aktiivihiilisuodat

timen, paina aktiivihiilisuodattimen painiketta noin 3 sekunnin ajan, niin käyttötuntilaskuri nollautuu. Painikkeen merkkivalo sammuu.

^ Jos olet puhdistanut aktiivihiilisuodat-

timen jo ennen kuin painikkeen merkkivalo on syttynyt, voit nollata käyttötuntilaskurin painamalla aktiivihiilisuodattimen painiketta noin 6 sekunnin ajan.

Puhdistus ja hoito

Valaisimen halogeenilampun vaihtaminen

Tee liesituuletin jännitteettömäksi aina ennen kuin alat huoltaa sitä. Toi mi jollain seuraavista tavoista: – irrota pistotulppa pistorasiasta, – kierrä sulake irti sulaketaulusta tai – kytke automaattisulake pois päältä.

Halogeenilamput tulevat hyvin kuu miksi käytön aikana. Ne pysyvät jon kin aikaa kuumina myös sen jälkeen, kun olet sammuttanut ne.

Irrota suodatinkori (ks. kohtaa "Puh

distus ja hoito - Suodatinkorin irrotta minen").

Irrota halogeenilamppu vetämällä sitä

alaspäin pidikkeestään. Varo samalla, ettei halogeenilamppu putoa keitto tason päälle.

Vältä koskemasta sormin halo

geenilampun polttimoon, sillä lampun pintaan voi tarttua rasvaa tai likaa sormista. Tämä voi lyhentää polttimon käyttöikää. Tartu siksi halogeenilamp puun vain sen reunoista ja paina lamppu varovasti kiinni pidikkeeseen.

Lampunpidikkeen rakenteen vuoksi valaisimessa on käytettävä aina samanlaista halogeenilamppua (tarkista lampun tyyppi kohdasta "Tekniset tiedot").

Jos liesituulettimeen tulee häiriö, jota et saa itse poistetuksi, ota yhteys

Miele-kauppiaaseen

– tai

valtuutettuun Miele-huoltoliikkeeseen.

– Tietoja lähimmästä valtuutetusta

Miele-huoltoliikkeestä saat puhelinnu merosta:

(09) 875 970

Miele-huollon faksi

(09) 875 97399

Huollolle tärkeät tyyppi- ja valmistusnumerot löydät arvokilvestä, joka näkyy, kun irrotat rasvansuodattimet.

Huolto

Asennusmitat

seinään tai kattoon varattu alue

poistoilma-aukkoa, ulkoisen puhal timen yhdyskaapelin läpivientiä sekä pistorasian kiinnitystä varten. (Huonetilaan palauttavana pistorasian saa asentaa vain seinään).

Hormiliitäntä C 150 mm, kavennuskappaleen avulla C 125 mm.

Liesituuletinta ei saa asentaa puulie den yläpuolelle.

Liesituulettimen ja keittotason väliin on jätettävä seuraava vähimmäis- etäisyys:

– 45 cm, kun kyseessä on sähköliesi – 65 cm, kun kyseessä on

kaasuliesi

– 65 cm, kun kyseessä on Miele-

sähkögrilli.

Katso tarkempia ohjeita kappaleesta "Tärkeitä turvallisuusohjeita".

Mitta S

Kun määrittelet mittaa S, varmista että

liesituulettimen ja keittotason väliin jää ainakin vähimmäisetäisyyden verran ti laa. Jos liesituuletin tulee kiinni kattoon, varmista myös, ettei jäljelle jäävä mitta ole pienempi tai suurempi kuin laitteen kokonaiskorkeus H.

Hormiin poistavana H = 734 – 984 mm

Huonetilaan palauttavana H = 854 – 1084 mm

Työskentelyn helpottamiseksi suositte lemme, että liesituulettimen alle jätetään noin 65 cm tilaa myös silloin, kun liesi tuuletin asennetaan sähkölieden päälle.

Asennus

Asennustarvikkeet

a 2 poistoilmaritilää

(vain huonetilaan palauttavana)

Asennus

b 2 tarrapaperisuojusta

hormikuvun asennusta varten.

c 1 ilmansuuntauskappale

(vain huonetilaan palauttavana)

d 1 alumiininen poistoputki asennet

tavaksi moottoriyksikön liitäntä kaulukseen (ei koske liesituuletinmalleja ...EXT).

e 2 letkunkiristintä poistoputken kiin

nittämistä varten.

f 1 kavennuskappale, jos poistoilma-

putken halkaisija on 125 mm (ei koske liesituuletinmalleja ...EXT).

g 1 sulkuläppä asennettavaksi moot-

toriyksikön liitäntäkaulukseen (vain hormiin poistavana; ei koske liesituuletinmalleja ...EXT).

h Ylempi seinäkiinnityslevy tele-

skooppiosan kiinnittämistä varten.

i Keskimmäinen kiinnityslevy tele

skooppiosan kiinnittämistä varten.

j Alempi seinäkiinnityslevy itse lie

situuletinlaitteen kiinnittämistä varten.

8 ruuvia 5 x 40 mm, joissa suuri kanta, sekä 8 ruuvitulppaa S 8 kiinnityslevyjen kiinnittämistä varten.

2 mutteria M 6, joissa lukkohammastus, liesituuletinlaitteen kiinnittämistä varten.

2 ruuvia 3,9 x 7,5 mm hormikuvun kiinnittämistä varten.

2 ruuvia M4 muttereineen ja muovirenkaineen kärynkeräyskuvun kiinnit-

tämistä varten.

1 kuusiokoloavain

liesituuletinlaitteen korkeuden säätämis tä varten.

1 vipu hormikuvun irrottamista varten

Asennusohje DIN A3

Asennus

Asennusohje

Liesituulettimen asennus on kuvattu eril lisessä asennusohjeessa.

Noudata kuitenkin ennen asennusta myös seuraavien sivujen ohjeita sekä kappaleiden "Laitteen mitat" ja "Tärkeitä turvallisuusohjeita" ohjeita.

Liesituulettimen irrottaminen

Jos joskus haluat irrottaa liesituuletti men paikaltaan, toimi päinvastaisessa järjestyksessä kuin mitä asennusohjeessa on kuvattu.

Laitteen mukana toimitetaan erillinen vipu, joka helpottaa hormikuvun irrottamista.

Kun olet irrottanut hormikuvun mo lemmat kiinnitysruuvit, työnnä vipu hormikuvun peitekappaleen ja tele skooppiosan väliin, jolloin voit painaa hormikuvun peitekappaleen irti pidik keistään.

Noudata ehdottomasti kohdan "Tär keitä turvallisuusohjeita" neuvoja. Erityisesti tilanteessa, jossa käytät liesituuletinta samanaikaisesti sa maan huonetilaan sijoitetun tulisijan kanssa, voi syntyä vakava myrkytys vaara! Anna varmuuden vuoksi nuohoojan tarkistaa, että liesituulettimen käyttö on turvallista.

Poistoilmaputken on oltava mahdolli

–

simman lyhyt ja suora.

– Poistoilmaputken halkaisija ei saisi

olla pienempi kuin 150 mm.

Mikäli käytät halkaisijaltaan alle 150 mm:n poistoilmaputkea tai litteitä hormikanavia, liesituulettimen käyntiääni voi käydä voimakkaammaksi ja liesituulettimen imuteho voi heiketä huomattavasti.

Hormiliitäntä

Jos vedät poistoilmaputkea vaaka

–

suoraan, putkessa on oltava vähin tään 1 cm:n kaato jokaista putkimet riä kohti.

Näin vältetään mahdollisen kondens siveden valuminen poistoilmaputkea pitkin liesituulettimeen.

Jos haluat johtaa poistoilman suo

–

raan ulos, käytä asennukseen erityis tä teleskooppimuuriputkea.

Älä kavenna poistoputken halkaisijaa, jollei sitä ole aivan pakko tehdä, esim. talossa jo valmiina ole van kapean poistoputken vuoksi.

–

Käytä vain loivakaarteisia mutkakap paleita. Jyrkät mutkat heikentävät lie situulettimen imutehoa.

–

Käytä ainoastaan tulenkestävästä materiaalista valmistettuja sileitä tai taipuisia poistoputkia.

–

Jos johdat poistoilman hormikanavaan,

putken ilmanpoistokaulus on kään nettävä ilmavirtauksen suuntaisesti

(ks. kuvaa).

Hormiliitäntä

Tärkeää!

Jos johdat poistoputken kylmiin tiloihin, esim. katolle tai ullakon kautta, lämpöti laerot putkiston eri osissa voivat muo dostua suuriksi. Poistoilmaputki on eris tettävä, jos lämpötilaerot aiheuttavat kondenssiveden kerääntymistä putkiin.

Kondenssivesisulku

Poistoilmaputken eristyksen lisäksi jois sain tapauksissa on suositeltavaa asen taa kondenssivesisulku, joka kerää poistoputkeen syntyneen kondenssive den ja haihduttaa sen.

Voit ostaa kondenssivesisulun lisävarusteena.

Kun asennat kondenssivesisulkua, tarkista että se tulee pystysuoraan ja mahdollisimman lähelle liesituulettimen poistoilmaputken liitäntäkaulusta.

Sähköliitäntä

Liesituulettimen saa liittää sähköverk koon vain valtuutettu sähköasentaja, joka tuntee paikalliset sähköturvalli suusmääräykset ja noudattaa niitä. Asiattomista asennus- ja liitäntätöistä voi aiheutua laitteen käyttäjälle vaa ratilanteita, joista valmistaja ei voi olla vastuussa.

Liesituulettimen saa liittää vain asian mukaiseen sukopistorasiaan AC 230 V ~ 50 Hz. Sähköliitännän on oltava normin VDE 0100 mukainen!

Turvallisuuden lisäämiseksi liitännän voi varustaa DIN VDE 0100, osan 739 suositusten mukaisella vikavirtasuojakytkimellä, jonka laukeamisvirta on 30 mA (DIN VDE 0664).

Käytä mahdollisuuksien mukaan pistotulppaliitäntää (normin VDE 0701 mukaan), koska se helpottaa laitteen huoltoa. Liitä liesituuletin pistorasiaan, josta pistotulppa on tarvittaessa helppo irrot taa.

Tarvittavat sähköliitäntätiedot löydät ar vokilvestä, joka näkyy, kun irrotat ras vansuodattimet.

Tarkista, että arvokilvessä ilmoitetut jän nite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta.

Mikäli liesituulettimen pistorasiaan ei pääse käsiksi asennuksen jälkeen tai mikäli liesituuletin asennetaan kiinteästi sähköverkkoon, asennus on varustetta va erillisellä, kaikki koskettimet avaaval la erotuskytkimellä. Käytettävän kytki men erotusvälin on oltava yli 3 mm.

Tällaisia kytkimiä ovat mm. johdon suojakatkaisimet, sulakkeet ja kontakto rit (EN 60335).

Tekniset tiedot

Kokonaisliitäntäteho*. . . . . . . . . . 240 W

Puhallinmoottori* . . . . . . . . . . . . . 200 W

Valaisin. . . . . . . . . . . . . . . . . . . 2 x 20 W

halogeenilamppu Osram, malli 44890 WFL, 20 W

Verkkojännite . . . . . . . 230 V vaihtovirta

Taajuus . . . . . . . . . . . . . . . . . . . ~ 50 Hz

Sulake. . . . . . . . . . . . . . . . . . . . . . . 10 A

Verkkoliitäntäjohdon pituus. . . . . . 1,5 m

Imuteho

Hormiin poistavana, normin EN 61591 mukaan:

Hormiliitäntä C 150 mm:

Teho I. . . . . . . . . . . . . . . . . . . . 220 m

Teho II . . . . . . . . . . . . . . . . . . . 320 m

Teho III. . . . . . . . . . . . . . . . . . . 420 m

Intensiivinen teho . . . . . . . . . . 640 m

3 3 3 3

Hormiliitäntä C 125 mm:

Teho I. . . . . . . . . . . . . . . . . . . . 210 m

Teho II . . . . . . . . . . . . . . . . . . . 300 m

Teho III. . . . . . . . . . . . . . . . . . . 400 m

Intensiivinen teho . . . . . . . . . . 550 m

Vapaasti ulos poistavana . . . . 690 m

3 3 3 3

* Liesituuletinmallien ...EXT liitäntäteho ja imuteho vaihtelee käytettävän ulkoi sen puhallinmoottorin mukaan.

Liesituuletinmallit ...EXT: Ulkoisen puhaltimen yhdyskaapelin pi

tuus. . . . . . . . . . . . . . . . . . . . . . . . 1,9 m

/h /h /h /h

Huonetilaan palauttavana, aktiivihiilisuodattimen kanssa:

Teho I. . . . . . . . . . . . . . . . . . . . 150 m

Teho II . . . . . . . . . . . . . . . . . . . 220 m

Teho III. . . . . . . . . . . . . . . . . . . 300 m

Intensiivinen teho . . . . . . . . . . 360 m

Aktiivihiilisuodatin: Mielen aktiivihiilisuodatin DKF 9

323334

Oikeus muutoksiin pidätetään / 5004

M.-Nr. 06 171 550 / 01

fi-FI

Miele DA 249-2, DA 249-2 EXT, DA 249-2 Alu, DA 249-2 Alu EXT User manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Liesituulettimen käyttö

Puhdistus ja hoito

Asennus
